Typ produktu	Okap kuchenny
Model	HDC6C55TX
Marka	Samsung
Rodzaj montażu	Montaż pod szafką
Szerokość	60 cm
Głębokość	50 cm
Wysokość (min - maks)	10 - 15 cm (bez rury wydechowej)
Waga	Ok. 9 kg
Zasilanie	220-240 V, 50 Hz
Moc przyłączeniowa	180 W
Klasa efektywności energetycznej	A
Maksymalna wydajność powietrza	450 m³/h
Liczba poziomów mocy	3 + poziom intensywny
Oświetlenie	LED, 2 x 1,5 W
Sterowanie	Panel dotykowy
Filtr tłuszczowy	Aluminiowy, zmywalny w zmywarce
Poziom hałasu (maks.)	62 dB(A)
Wymiary (szer. x wys. x gł.)	60 x 15 x 50 cm
Średnica rury wydechowej	150 mm
Zawartość zestawu	Okap kuchenny, instrukcja obsługi, materiały montażowe
Akcesoria (opcjonalnie)	Filtr węglowy do pracy w obiegu zamkniętym
Gwarancja	2 lata

Często zadawane pytania - HDC6C55TX SAMSUNG

Jak wyczyścić filtry tłuszczowe w Samsung HDC6C55TX?

Filtry tłuszczowe są wykonane z aluminium i można je myć w zmywarce. Wyjmij filtry i wypłucz je w niskiej temperaturze. Po wyschnięciu włóż je z powrotem.

Czy mogę używać okapu w trybie obiegu zamkniętego?

Tak, do pracy w obiegu zamkniętym potrzebny jest filtr węglowy, dostępny osobno. Pochłania on zapachy.

Jakie źródła światła są używane i jak je wymienić?

Oświetlenie składa się z trwale zamontowanych modułów LED (2 x 1,5 W). Powinny być wymieniane tylko przez specjalistę.

Jak głośny jest okap podczas pracy?

Maksymalny poziom hałasu wynosi 62 dB(A) na najwyższym poziomie. Na poziomie intensywnym może być nieco głośniej.

Co oznaczają różne poziomy mocy?

Istnieją 3 normalne poziomy (niski, średni, wysoki) oraz poziom intensywny na krótki czas przy silnym wydzielaniu dymu. Po kilku minutach poziom intensywny automatycznie się wyłącza.

Czy muszę regularnie serwisować okap?

Tak, filtry tłuszczowe należy czyścić co 2-3 miesiące. Przy pracy w obiegu zamkniętym filtr węglowy należy wymieniać co 6-12 miesięcy.

Czy konieczny jest wylot powietrza na zewnątrz?

Nie, okap może pracować zarówno w trybie wyciągu, jak i obiegu zamkniętego. Do pracy w obiegu zamkniętym wymagany jest filtr węglowy.

Jakie funkcje bezpieczeństwa ma okap?

Okap jest wyposażony w zabezpieczenie przed przegrzaniem i automatycznie wyłącza się przy zbyt wysokiej temperaturze. Ponadto poziom intensywny jest ograniczony czasowo.

Czy mogę samodzielnie zainstalować okap?

Instalacja powinna być wykonana przez wykwalifikowanego elektryka, ponieważ wymagane jest podłączenie do prądu. Montaż na ścianie lub pod szafką jest jednak prosty.

Jaka jest maksymalna wydajność powietrza?

Maksymalna wydajność powietrza wynosi 450 m³/h na najwyższym poziomie. Jest to wystarczające dla kuchni do około 20 m².

INSTRUKCJA OBSŁUGI HDC6C55TX SAMSUNG

PL OKAP ZASYSAJACY - Instrukcja obsługi

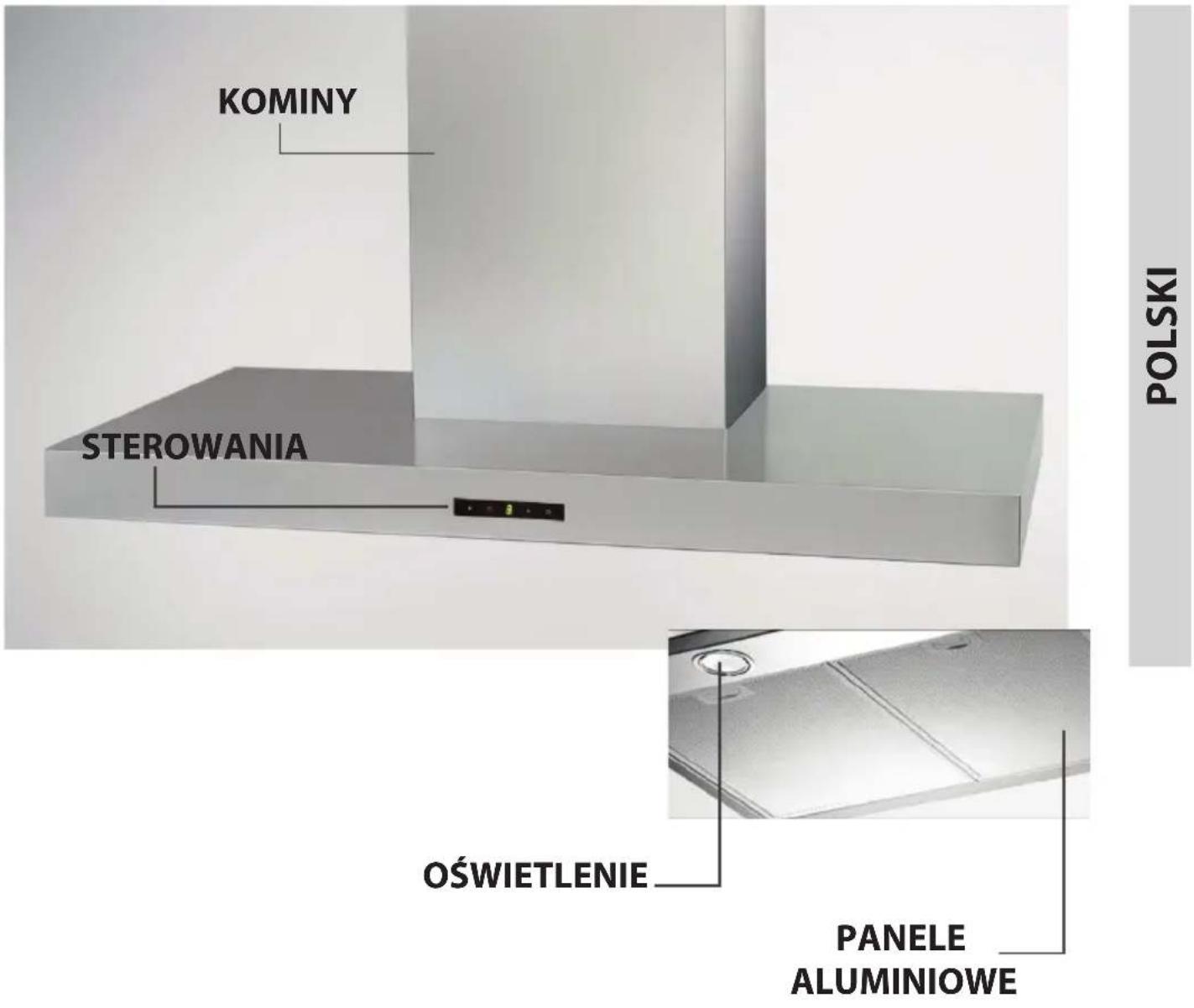

Specyficzne dane techniczne

OKAP KUCHENNY

HDC6C55TX - HDC6C55UX

HDC9C55TX - HDC9C55UX

HDC6C55TX - HDC9C55TX - HDC6C55UX - HDC9C55UX

Moc ssania (m3/godz): 500

Woltarz: 220-240V \~ 50Hz

Moc silnika pochłaniana: 1x170W

Średnica wyjścia powietrza (mm): 150

Lampy: 2x20W

Specyficzne dane techniczne

OKAP KUCHENNY

HDC6A90TX - HDC6A90UX

Moc silnika pochłaniana: 1x290W

Średnica wyjścia powietrza (mm): 150

Lampy: 2x20W

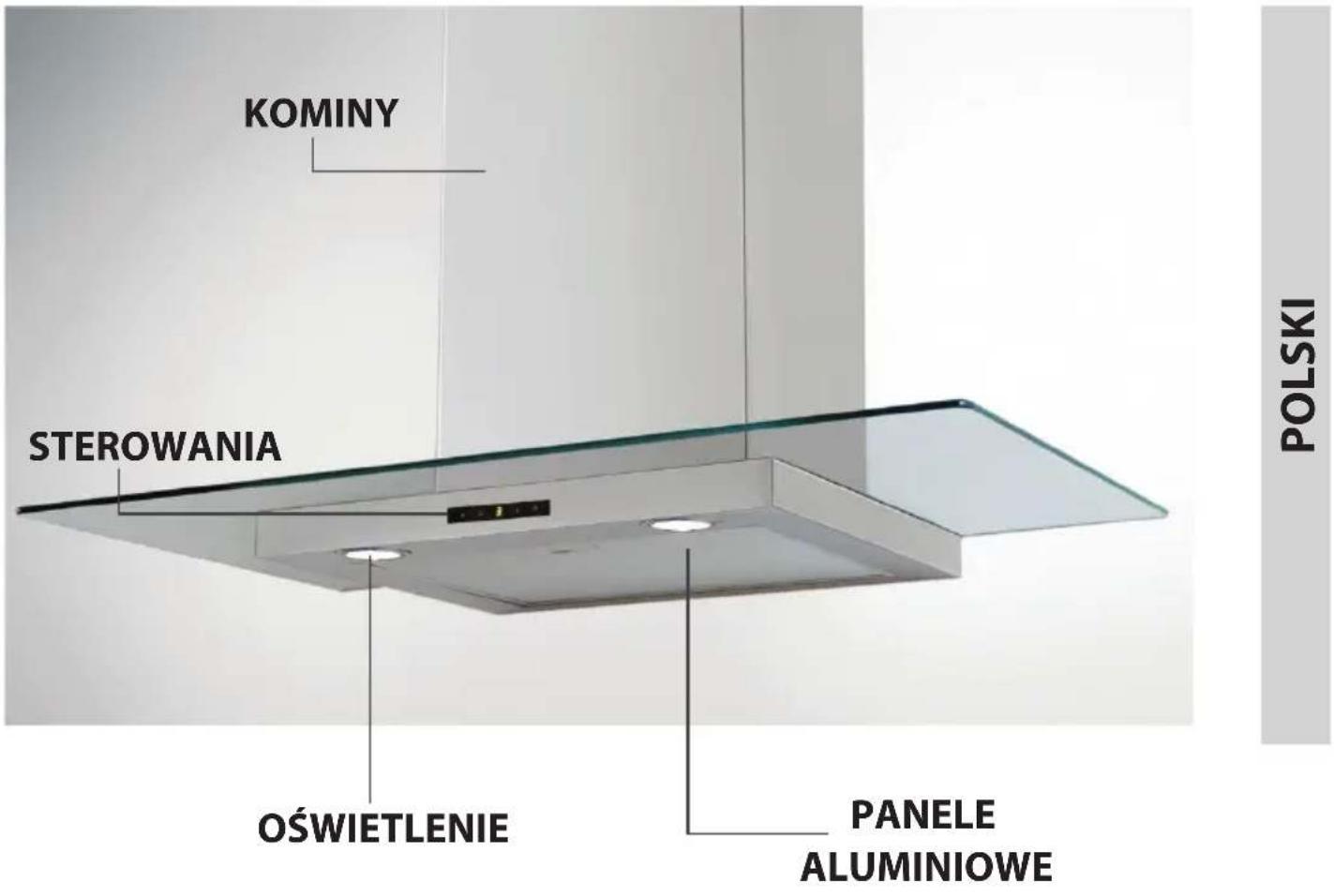

Specyficzne dane techniczne

OKAP KUCHENNY

HDC6D90TG - HDC6D90UG

HDC9D90TG - HDC9D90UG

HDC6D90TG - HDC9D90TG - HDC6D90UG - HDC9D90UG

Moc ssania (m3/godz): 861

Woltarz: 220-240V \~ 50Hz

Moc silnika pochłaniana: 1x290W

Średnica wyjścia powietrza (mm): 150

Lampy: 2x20W

INFORMACJE OGÓLNE

Należy zapoznać się dokładnie z niniejszym tekstem, zawierającym wskazówki, dotyczące bezpieczeństwa przy instalacji, eksploatacji i konserwacji okapu kuchennego. Należy zachować niniejsze instrukcje także dla późniejszych konsultacji. Urządzenie zostało zaprojektowane w wersji zasysającej (odprowadzanie powietrza na zewnątrz - Rys.1B), filtrującej (recyrkulacja powietrza wewnątrz - Rys.1A).

UWAGI O BEZPIECZEŃSTWIE

Nie należy używać jednocześnie okapu kuchennego i paleniska lub kominka zależnych od powietrza w pomieszczeniu i niezasilanych energią elektryczną, ponieważ okap zużywa powietrze potrzebne do ich spalania. Ciśnienie ujemne w pomieszczeniu nie powinno przekraczać 4 Pa (4x10–5 bar). Należy więc zadbać o prawidłową wentylację w pomieszczeniu, konieczną dla bezpiecznego funkcjonowania urządzenia. Przy odprowadzaniu dymu na zewnątrz, należy przestrzegać norm obowiązujących w waszym kraju.

Przed podłączeniem modelu do sieci elektrycznej:

- Skontrolować tabliczkę znamionową (znajdującą się wewnątrz urządzenia) aby upewnić się, że napięcie i moc są odpowiednie dla danej sieci i, że gniazdo wtykowe połączenia jest odpowiednie. W przypadku wątpliwości zwrócić się do wykwalifikowanego elektryka.

- Jeśli przewód zasilana jest uszkodzony powinien zostać wymieniony na przewód lub specjalny zespół dostępny u producenta lub u jego obsługi technicznej.

- Podłączyć urządzenie do gniazda zasilającego poprzez wtyczkę z bezpiecznikiem topikowym 3A lub dwupolowym przewodem z bezpiecznikiem topikowym 3A.

Uwaga!

W niektórych sytuacjach urządzenia elektryczne mogą stanowić zagrożenie.

A) Nie kontrolować stanu filtrów, gdy okap jest włączony.

B) Nie dotykać lamp lub stref przyległych podczas lub zaraz po przedłużonym używaniu oświetlenia.

C) Zabronione jest gotowanie potraw na ogniu pod okapem.

D) Należy unikać wolnego ognia, ponieważ uszkadza filtry i może spowodować pożar.

E) Należy stale kontrolować gotowane potrawy, aby uniknąć zapalenia wrzącego oleju.

F) Wyjąć wtyczkę z gniazdka przed przystąpieniem do konserwacji.

G) Urządzenie nie jest przeznaczone do używania przez dzieci lub niezdolne osoby bez nadzoru.

H) Należy pilnować dzieci, aby upewnić się, że nie bawią się urządzeniem.

I) Jeśli okap zostanie użyty jednocześnie z urządzeniami spalającymi gaz lub inne paliwa należy pamiętać o zagwarantowaniu dobrej wentylacji pomieszczenia.

L) Jeśli czynności związane z czyszczeniem nie zostaną wykonane zgodnie z instrukcjami, istnieje zagrożenie wywołania pożaru.

Niniejsze urządzenie oznaczone jest zgodnie z dyrektywa europejska 2002/96/EC, Waste Electrical and Electronic Equ-

ipment (WEEE). Upewniwszy się, że niniejszy produkt zostanie zutylizowany we właściwy sposób, użytkownik przyczynia się do ochrony przed potencjalnymi konsekwencjami negatywnymi dla środowiska i zdrowia.

Symbol podany na produkcie lub na dokumentacji towarzyszącej mu wskazuje, że produktu ten nie powinien być traktowany jaki odpad domowy, lecz powinien być przekazany w stosownym punkcie zbiórki w celu odzyskania urządzeń elektrycznych i elektronicznych. Pozbywać się go zgodnie z miejscowymi normami w zakresie utylizacji odpadów. Dla uzyskania dodatkowych informacji na temat traktowania, odzyskiwania i recyklingu tego produktu, należy skontaktować się z odpowiednim lokalnym biurem, służba odpadów domowych lub ze sklepem, w którym produkt został zakupiony.

INSTRUKCJE DO INSTALACJI

Czynności montażu i podłączenia elektrycznego powinny być dokonane przez wyspecjalizowany personel.

- Podłączenie elektryczne:

Urządzenie skonstruowane jest według klasy II, dlatego przewody nie muszą być uziemione.

Podłączenie do sieci elektrycznej powinno być przeprowadzone następująco:

BRAZOWY = L linia

BŁEKITNY = N zerowy

Jeżeli przewód nie posiada wtyczki, zamontować wtyczkę, dostosowaną do obciążenia instalacji podanego na tabliczce znamionowej. Jeżeli okap posiada wtyczkę, to należy zamontować go tak, aby dostęp do wtyczki był łatwy. Przy bezpośrednim podłączeniu do sieci elektrycznej, między urządzeniem i siecią należy umieścić wyłącznik wielobiegunowy, ze stykami w odległości przynajmniej 3 mm, przystosowany do obciążenia i zgodny z obowiązującymi normami.

- Minimalna odległość między płaszczyzną nośną naczyń urządzenia kuchennego i najniższą częścią okapu kuchennego powinna wynosić przynajmniej 65 cm. Przy zastosowaniu rury łączącej składającej się z dwóch lub kilku części, część górna rury musi znajdować się wewnątrz części dolnej. Nie należy łączyć przewodu wyciągowego okapu z przewodem, w którym krąży gorące powietrze lub z przewodem przeznaczonym do odprowadzania dymu z urządzeń zasilanych energią inną niż energia elektryczna. Przed przystąpieniem do montażu, należy wyłączyć filtr (Rys.7) w celu łatwiejszego manipulowania urządzeniem.

- W przypadku montażu urządzenia w wersji ssącej przygotować otwór odprowadzenia powietrza.

- Sugeruje się, aby używać przewodu o średnicy 150 do odprowadzania powietrza. Używanie przewężenia może zmniejszyć osiągi produktu i zwiększyć hałas.

- Montaż na ścianie:

Wywiercić otwory A uwzględniając podane wielkości (Rys.2). Umocować urządzenie na ścianie i ustawić w poziomie za pomocą zawieszek. Następnie przymocować okap za pomocą dwóch śrub A (Rys.5). W zależności od montażu użyć śrub i kołków odpowiednich dla danego rodzaju muru (np. żelbeton, płyta kartonowo-gipsowa, itp.) W przypadku gdy śruby i kołki wchodzą w skład zestawu, należy upewnić się,

że są one odpowiednie dla rodzaju ściany, na której ma być zamocowany okap.

- Montaż teleskopowych złączek dobnych:

ściągnąć z komina powłokę ochronną używając rękawic i uważając aby go nie zarysować (Rys.3). Przed założeniem złączki ozdobnej zamontować zasilanie elektryczne. Jeśli urządzenie instalowane jest w wersji zasysającej lub w wersji z silnikiem zewnętrznym należy najpierw zamontować otwór odprowadzający powietrze. Ustawić szerokość podpory górnej złączki (Rys.4). Następnie przymocować podporę do sufitu za pomocą śrub z uwzględnieniem odległości wskazanej na rys.2 w taki sposób, aby była równoległa do okapu A (Rys.4). Przyłączyć kołnierz C do otworu odprowadzającego powietrze za pomocą rury łączącej (Rys.5). Umieścić górną złączkę wewnątrz dolnej. Przymocować dolną złączkę do okapu używając śrub B (w zestawie) (Rys.5), naciągnąć górną złączkę aż do skrzynki i zamocować za pomocą śrub B (Rys.4). Aby przekształcić okap z wersji zasysającej w wersję filtrującą, należy zakupić filtry z węgła aktywnego i postępować według instrukcji montażu.

- Wersja filtrująca:

Zainstalować okap i dwie złączki według instrukcji montażu okapu w wersji zasysającej. Aby zainstalować złączkę filtrującą, należy kierować się instrukcjami zawartymi w podręcznym zestawie narzędzi. Jeśli tego zestawu nie ma w komplecie, należy zamówić go u sprzedawcy jako akcesoria. Filtry z węgła aktywnego należy nałożyć na agregat zasysający umieszczony wewnątrz okapu (Rys.8).

EKSPLOATACJA I KONSERWACJA

• Zaleca się uruchomienie urządzenia przed przystąpieniem do gotowania jakiejkolwiek potrawy. Zaleca się, aby nie wyłączać urządzenia przez około 15 minut po zakończeniu gotowania potraw w celu całkowitego usunięcia nieświeżego powietrza. Prawidłowe działanie okapu uwarunkowane jest prawidłową i regularną konserwacją; szczególnie uwagę należy zwrócić na filtr przeciwtłuszczowy oraz na filtr z węgłem aktywnym.
• Filtr przeciwtłuszczowy ma za zadanie zatrzymywanie cząsteczek tłuszczu zawieszonych w powietrzu, dlatego narażony jest na zatkanie, które może nastąpić w różnym czasie, zależnie od eksploatacji urządzenia.
• Aby uniknąć zagrożenia pożarem, przynajmniej co 2 miesiące, należy ręcznie myć filtr przeciwtłuszczowy przy pomocy neutralnego, niedrapiącego płynu do mycia. Filtr może być również myty w zmywarce w niskich temperaturach wykorzystując krótki cykl mycia.
• Po kilku umyciach mogą wystąpić zmiany koloru. Fakt ten nie daje prawa do reklamacji w celu dokonania ich ewentualnej wymiany. W przypadku nieprzestrzegania instrukcji wymiany i mycia może powstać niebezpieczeństwo zapalenia się filtrów przeciwtłuszczowych.
• Filtry z węglem aktywnym służą do oczyszczania powietrza zwracanego do otoczenia. Filtry nie nadają się do mycia ani do regeneracji i powinny być wymieniane nie rzadziej niż co cztery miesiące. Nasycenie węgla aktywnego zależne jest od dłuższego lub krótszego czasu użytkowania urządzenia, od rodzaju kuchenki oraz od regularności, z jaką wykonywane jest czyszczenie filtra przeciwtłuszczowego.
• Często myć okap, zarówno wewnątrz, jak i na zewnątrz, przy pomocy szmatki zwilżonej denaturatem lub neutralnym środkiem myjącym w płynie, nie ściernym.
• Instalacja oświetleniowa zaprojektowana jest do użytkowania podczas gotowania, a nie do długotrwałego użycia jako oświetlenie główne pomieszczenia. Przedłużone użytkowanie

oświetlenia zmniejsza znacząco średnią trwałość żarówek.

• Wymiana lamp halogenowych (Rys.6):

Aby wymienić lampy halogenowe B ściągnąć szkiełko C wykorzystując do tego odpowiednie otwory. Wymienić lampy na takie same.

Uwaga: nie dotykać lampy gołą ręką.

- Wyświetlacz (Rys.9):

Przycisk A = Przycisk włączający / wyłączający oświetlenie.

Przycisk B = Przycisk würczający / wyürüczający urzdzenie. Okap würczy sić przy 1 prędkości. Przy urzdzeniu würczonym, naciskając przycisk przez 2 sekundy, nastrípi wyürczenie okapu. Jeżeli urządzenie pracuje przy pierwszej prędkości, aby wyłączyć okap, nie jest konieczne naciśnięcie przycisku. Silnik będzie pracował przy zmniejszonych obrotach.

Wyświetlacz C = Wskazuje wybraną prędkość i informuje, czy został włączony licznik czasu.

Przycisk D = Uruchamia okap. Naciskając taki przycisk nastąpi wzrost prędkości. Naciskając przycisk urządzenie z trzeciej prędkości przejdzie w intensywny tryb pracy, który będzie trwał ok. 10 sekund, po czym wróci do funkcjonowania przy wybranej poprzednio prędkości. W czasie uruchomienia takiej funkcji, wyświetlacz zapali się światłem migającym.

Przycisk E = Il Timer reguluje czasowo funkcje, w chwili włączenia, przez 15 minut po ich wyłączeniu. Il Timer wyłącza się ponownym wciśnięciem przycisku E. Kiedy funkcja Timer jest włączona to na wyświetlaczu dziesiętna pozycja ma migać. Jeżeli włączona jest prędkość intensywna wówczas Timer nie można włączyć.

Wciśnięciem przycisku E na 2 sekundy, gdy urządzenie jest wyłączone, włącza się funkcję "clean air". Włączy się wówczas silnik co godzinę na 10 minut przy pierwszej prędkości. Podczas funkcjonowania obrotowy ruch peryferyjnych segmentów. Po tym czasie silnik wyłączy się i na wyświetlaczu ukaże się litera "C" świecąca się w sposób ciągły przez następne 50 minut, po czasie którym silnik włączy się i tak dalej.

- Nasycenie filtrów przeciwtłuszczowych/ z węgla aktywnego:

-Kiedy wyświetlacz C miga zmieniając prędkość pracy na literę F (es.1 e F) filtry przeciwtluszczowe mają być umyte. -Kiedy wyświetlacz C miga zmieniając prędkość pracy na literę A (es.1 e A) filtry węglane mają być wymienione.

Po umieszczeniu czystego filtru należy wyzerować elektroniczną pamięć naciśnięciem przycisku A na około 5 sekund aż do momentu, kiedy sygnalizator świetlny F lub A na wyświetlaczu C przestanie migać.

DOSTAWCA UCHYLA SIĘ OD WSZELKIEJ ODPOWIEDZIALNOŚCI ZA EWENTUALNE USTERKI, SPOWODOWANE NIEPRZESTRZEGANIEM WYŻEJ WYMIENIONYCH WSKAZÓWEK.

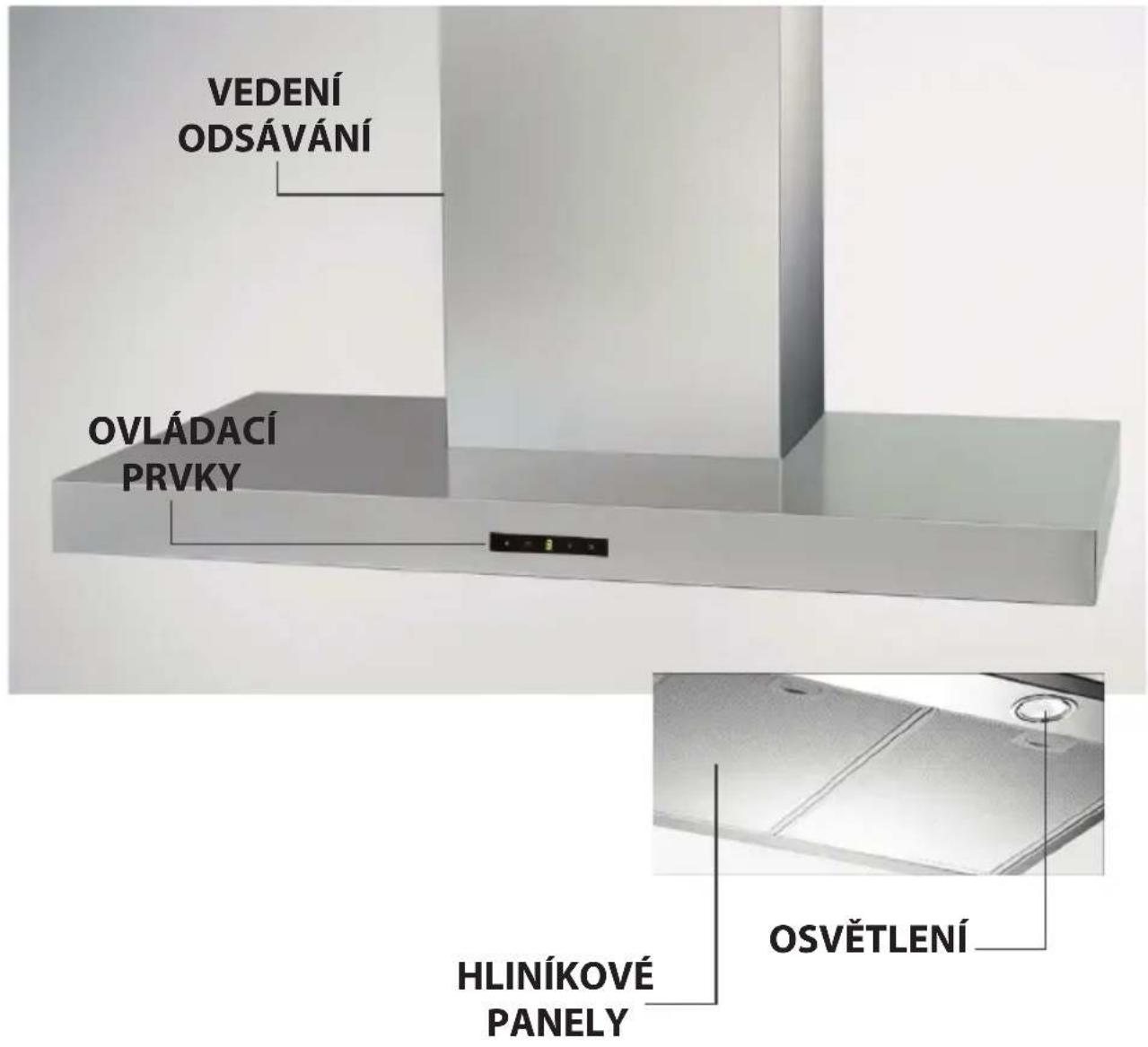

KOMÍNOVÝ ODSAVAČ

HDC6C55TX - HDC6C55UX

HDC9C55TX - HDC9C55UX

ČESKY

HDC6C55TX - HDC9C55TX - HDC6C55UX - HDC9C55UX

BEZPECNOSTNÍ OPATRENÍ
