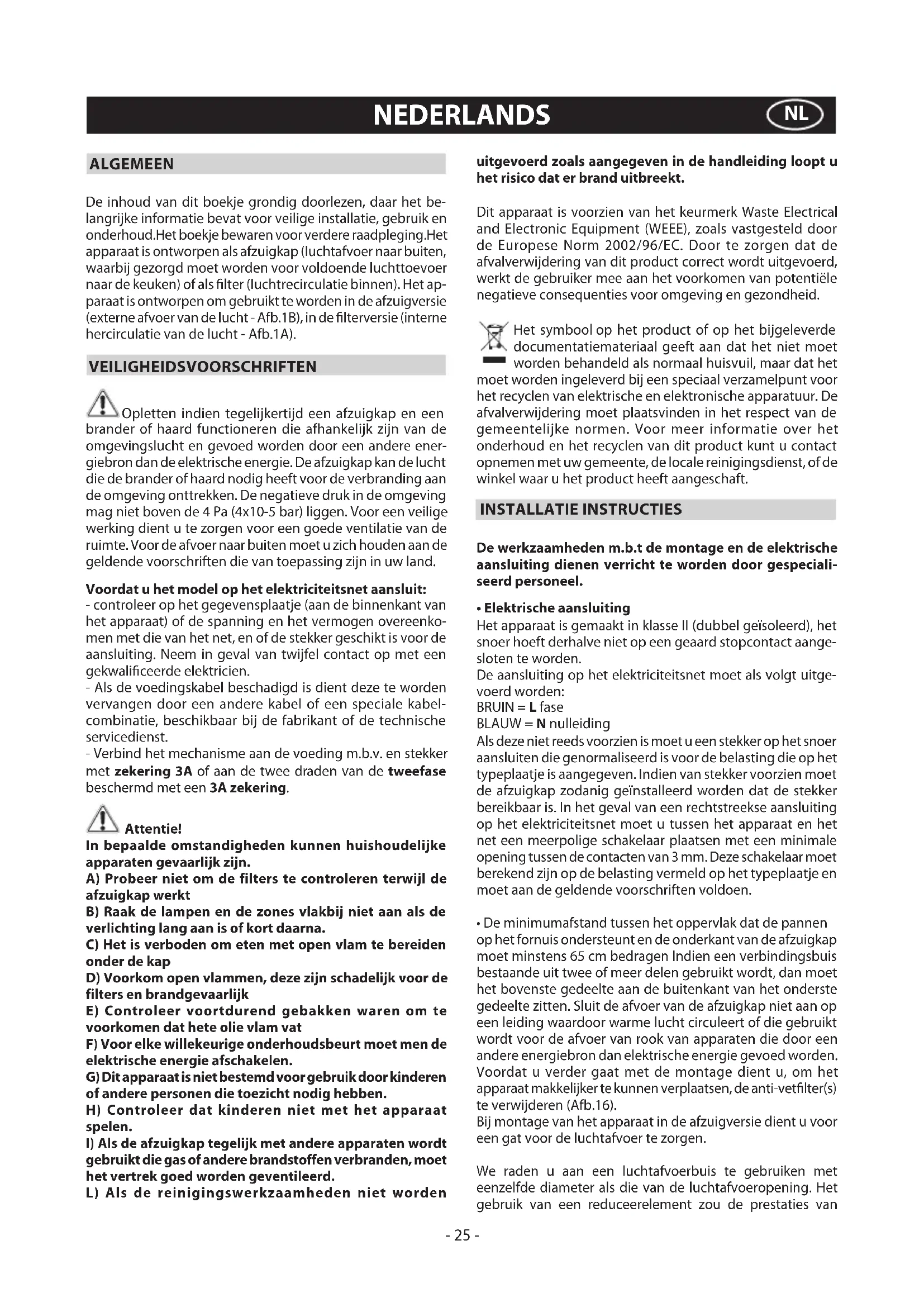

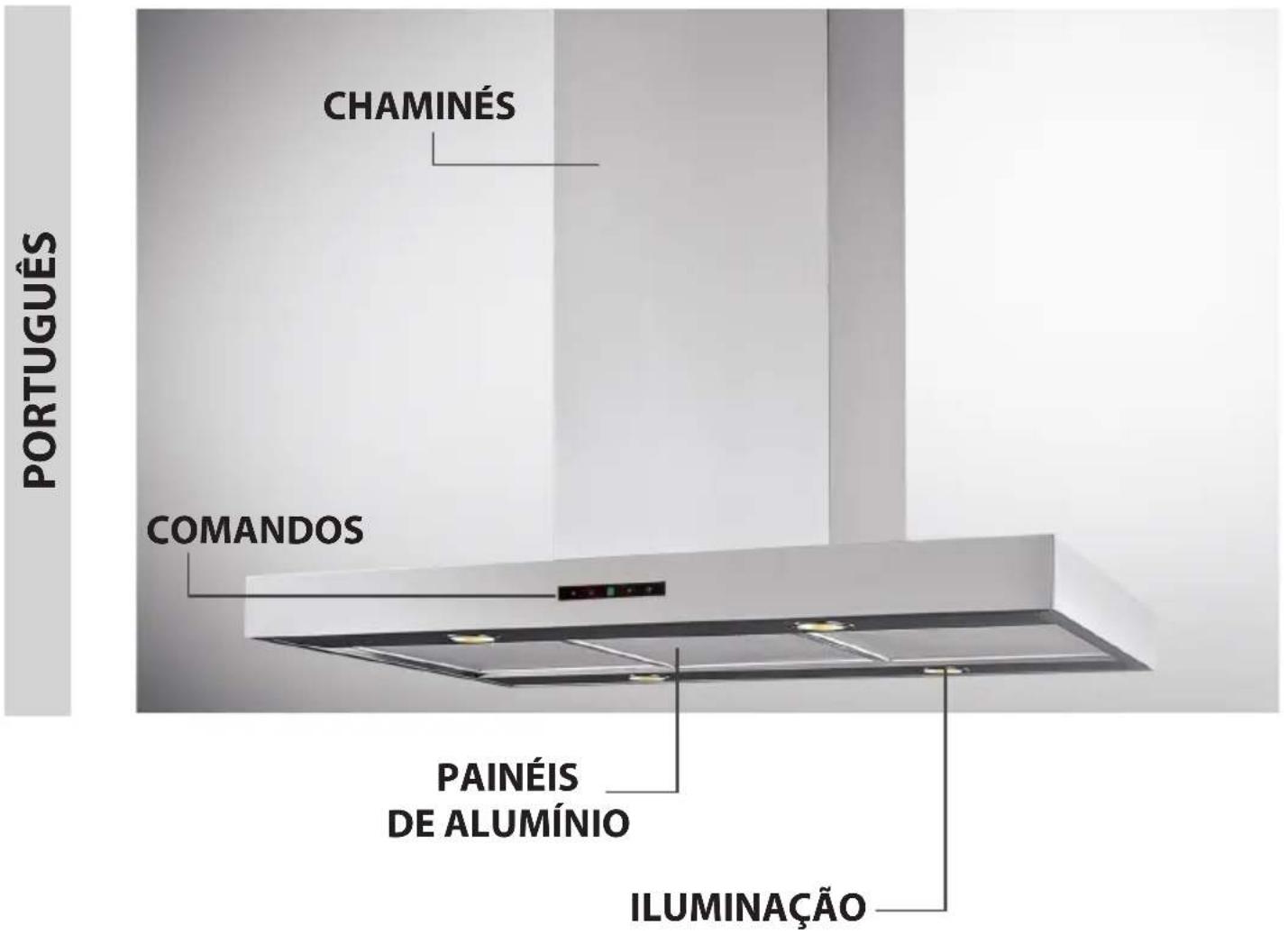

NEDERLANDS Afzuigvermogen (m3/h): 900 Voltage: 220-240V ~ 50Hz Absorptie motor: 1x250W Diameter uitgang lucht (mm): 150 Lampen: 4x20W BEDIENINGEN ALUMINIUM PANELEN VERLICHTING SCHOORSTENEN- 25 - ALGEMEEN De inhoud van dit boekje grondig doorlezen, daar het be- langrijke informatie bevat voor veilige installatie, gebruik en onderhoud.Het boekje bewaren voor verdere raadpleging.Het apparaat is ontworpen als afzuigkap (Iuchtafvoer naar buiten, waarbij gezorgd moet worden voor voldoende luchttoevoer naar de keuken) of als lter (Iuchtrecirculatie binnen). Het ap- paraat is ontworpen om gebruikt te worden in de afzuigversie (externe afvoer van de lucht - Afb.1B), in de lterversie (interne hercirculatie van de lucht - Afb.1A). VEILIGHEIDSVOORSCHRIFTEN Opletten indien tegelijkertijd een afzuigkap en een brander of haard functioneren die afhankelijk zijn van de omgevingslucht en gevoed worden door een andere ener- giebron dan de elektrische energie. De afzuigkap kan de lucht die de brander of haard nodig heeft voor de verbranding aan de omgeving onttrekken. De negatieve druk in de omgeving mag niet boven de 4 Pa (4x10-5 bar) liggen. Voor een veilige werking dient u te zorgen voor een goede ventilatie van de ruimte. Voor de afvoer naar buiten moet u zich houden aan de geldende voorschriften die van toepassing zijn in uw land. Voordat u het model op het elektriciteitsnet aansluit: - controleer op het gegevensplaatje (aan de binnenkant van het apparaat) of de spanning en het vermogen overeenko- men met die van het net, en of de stekker geschikt is voor de aansluiting. Neem in geval van twijfel contact op met een gekwaliceerde elektricien. - Als de voedingskabel beschadigd is dient deze te worden vervangen door een andere kabel of een speciale kabel- combinatie, beschikbaar bij de fabrikant of de technische servicedienst. - Verbind het mechanisme aan de voeding m.b.v. en stekker met zekering 3A of aan de twee draden van de tweefase beschermd met een 3A zekering. Attentie! In bepaalde omstandigheden kunnen huishoudelijke apparaten gevaarlijk zijn. A) Probeer niet om de filters te controleren terwijl de afzuigkap werkt B) Raak de lampen en de zones vlakbij niet aan als de verlichting lang aan is of kort daarna. C) Het is verboden om eten met open vlam te bereiden onder de kap D) Voorkom open vlammen, deze zijn schadelijk voor de filters en brandgevaarlijk E) Controleer voortdurend gebakken waren om te voorkomen dat hete olie vlam vat F) Voor elke willekeurige onderhoudsbeurt moet men de elektrische energie afschakelen. G) Dit apparaat is niet bestemd voor gebruik door kinderen of andere personen die toezicht nodig hebben. H) Controleer dat kinderen niet met het apparaat spelen.

I) Als de afzuigkap tegelijk met andere apparaten wordt

gebruikt die gas of andere brandstoffen verbranden, moet het vertrek goed worden geventileerd. L) Als de reinigingswerkzaamheden niet worden uitgevoerd zoals aangegeven in de handleiding loopt u het risico dat er brand uitbreekt. Dit apparaat is voorzien van het keurmerk Waste Electrical and Electronic Equipment (WEEE), zoals vastgesteld door de Europese Norm 2002/96/EC. Door te zorgen dat de afvalverwijdering van dit product correct wordt uitgevoerd, werkt de gebruiker mee aan het voorkomen van potentiële negatieve consequenties voor omgeving en gezondheid. Het symbool op het product of op het bijgeleverde documentatiemateriaal geeft aan dat het niet moet worden behandeld als normaal huisvuil, maar dat het moet worden ingeleverd bij een speciaal verzamelpunt voor het recyclen van elektrische en elektronische apparatuur. De afvalverwijdering moet plaatsvinden in het respect van de gemeentelijke normen. Voor meer informatie over het onderhoud en het recyclen van dit product kunt u contact opnemen met uw gemeente, de locale reinigingsdienst, of de winkel waar u het product heeft aangeschaft. INSTALLATIE INSTRUCTIES De werkzaamheden m.b.t de montage en de elektrische aansluiting dienen verricht te worden door gespeciali- seerd personeel.

• Elektrische aansluiting Het apparaat is gemaakt in klasse II (dubbel geïsoleerd), het snoer hoeft derhalve niet op een geaard stopcontact aange- sloten te worden. De aansluiting op het elektriciteitsnet moet als volgt uitge- voerd worden: BRUIN = L fase BLAUW = N nulleiding Als deze niet reeds voorzien is moet u een stekker op het snoer aansluiten die genormaliseerd is voor de belasting die op het typeplaatje is aangegeven. Indien van stekker voorzien moet de afzuigkap zodanig geïnstalleerd worden dat de stekker bereikbaar is. In het geval van een rechtstreekse aansluiting op het elektriciteitsnet moet u tussen het apparaat en het net een meerpolige schakelaar plaatsen met een minimale opening tussen de contacten van 3 mm. Deze schakelaar moet berekend zijn op de belasting vermeld op het typeplaatje en moet aan de geldende voorschriften voldoen.

• Deminimumafstandtussenhetoppervlakdatdepannen op het fornuis ondersteunt en de onderkant van de afzuigkap moet minstens 65 cm bedragen Indien een verbindingsbuis bestaande uit twee of meer delen gebruikt wordt, dan moet het bovenste gedeelte aan de buitenkant van het onderste gedeelte zitten. Sluit de afvoer van de afzuigkap niet aan op een leiding waardoor warme lucht circuleert of die gebruikt wordt voor de afvoer van rook van apparaten die door een andere energiebron dan elektrische energie gevoed worden. Voordat u verder gaat met de montage dient u, om het apparaat makkelijker te kunnen verplaatsen, de anti-vetlter(s) te verwijderen (Afb.16). Bij montage van het apparaat in de afzuigversie dient u voor een gat voor de luchtafvoer te zorgen. We raden u aan een luchtafvoerbuis te gebruiken met eenzelfde diameter als die van de luchtafvoeropening. Het gebruik van een reduceerelement zou de prestaties van NEDERLANDS NL- 26 - het product kunnen beperken en het lawaai kunnen doen toenemen.

• Montage van de kap: - Neem de structuur uit de verpakking en verwijder de 2 schroeven A om de bovenkant van de onderkant te scheiden (Afb.2). - Plaats de boormal op het plafond en zorg ervoor dat de pijl zich aan dezelfde kant van de bediening van het apparaat bevindt (Afb.3). boor 4 gaten Ø8 in het plafond en schroef de 3 schroeven vast zonder ze volledig te spannen. Zorg ervoor geen schroef in het gat te plaatsen dat op de mal aangeduid wordt met X (de schroeven en expansiepluggen moeten geschikt zijn voor het type muur). - Neem het bovenste deel van structuur B (Afb.4) en plaats het op de 3 niet volledig vastgedraaide schroeven, in overeen- stemming met de 3 sleuven. Maak een kleine draaibeweging om het deel vast te zetten (Afb.4). Draai de vierde schroef X vast en span de resterende 3 schroeven voor de definitieve blokkering van het bovenste deel van structuur B. - Neem het onderste deel van de telescoopstructuur C en plaats het op het bovenste deel B (Afb.5). Stel de gewenste hoogte in en neem als uitgangspunt de waarden die aange- duid worden in (Afb.15). Vastzetten met de 8 bijgeleverde schroeven G (Afb.6).

• Afzuigversie: bevestig de buigzame leiding op het daarvoor bestemde gat van de luchtafvoer (Afb.7).

• Filterversie: sluit de buigzame leiding aan op deflector M en bevestig schroef I zoals getoond wordt in Afb.8. De actieve koolstoffilters moeten op de afzuiggroep geplaatst worden die zich binnen in de kap bevindt (Afb.17). Doe handschoenen aan en verwijder het beschermfolie van de kap. Zorg ervoor dat u de kap niet krast. (Afb. 9). - Neem de bovenste schoorsteen en bevestig het op de structuur met de 2 schroeven A (Afb.10). Verbind de onderste schoorsteen met de bovenste en bevestig het zorgvuldig met plakband L (Afb.11A). - Draai de 2 schroeven O max. 3 mm los (Afb.11A). Plaats de afzuiggroep in de structuur en zorg ervoor dat de schroeven O, die eerder losgedraaid waren, in de sleuven in het onder- ste deel vastgezet worden, zoals (Afb.11B) toont. Draai de 3 (bijgeleverde) schroeven N vast en span de 2 schroeven O (Afb.11B). - Bevestig de (niet bijgeleverde luchtafvoerleiding H op de verbindingsflens F (Afb.12). - Verwijder het plakband L en plaats de onderste schoorste- en boven op het hoofddeel van de kap (Afb.13). Indien uw apparaat uitgerust is met de onderste schoorsteen die met schroeven op het hoofddeel van de kap bevestigd moet worden, dan verwijdert u de vetfilters van de kap met behulp van de betreffende handgrepen (Afb.16). - Indien nodig vanaf de binnenkant de schacht onder de kap weer vastzetten met gebruik van schroeven P (Afb.14). Plaats tenslotte de filters terug in hun zittingen.

GEBRUIK EN ONDERHOUD

• Weradenaanhetapparaataantezettenvoordatumetde bereiding begint van elke willekeurige maaltijd. We raden u aan het apparaat 15 minuten aan te laten nadat het eten bereid is, voor een optimale luchtverversing. De goede werking van de afzuigkap hangt af van een regelmatig en correct onderhoud; in het bijzonder moet men aandacht besteden aan het vetlter en aan het lter met actieve koolstof.

• Het vetlter dient voor het tegenhouden van de vetdeeltjes die in de lucht circuleren, en raakt daarom oververzadigd na onvoorzienbare perioden, afhankelijk van het gebruik van het apparaat. - Om eventueel brandgevaar te voorkomen dient u maximaal om de 2 maanden het vetlter te wassen. Dit kan ook in de afwasautomaat. - Nadat u het lter enige malen heeft gewassen kan het licht verkleuren. Dit geeft echter geen recht op vervanging van het lter. Voert men de aanwijzingen betreft de vervanging of het wassen niet op, dan kan er brandgevaar optreden in de vetlters.

• De koolstolters zuiveren de lucht die weer in de ruimte teruggevoerd wordt. De lters kunnen niet gereinigd of geregenereerd worden en moeten minimaal eens in de vier maanden vervangen worden. De koolstofverzadiging hangt af van een al dan niet intensief gebruik van de afzuigkap, van het type keuken en van de regelmaat waarmee de vetlters gereinigd worden.

• Reinigdeafzuigkapregelmatigvanbinnenenvanbuiten met behulp van een doek gedrenkt in spiritus of in een neutraal, niet schurend afwasmiddel.

• De verlichtingsinstallatie is ontworpen om gebruikt te worden tijdens het koken en niet voor langdurige verlichting van de omgeving. Het langdurige gebruik van de verlichting vermindert de levensduur van de lampen aanzienlijk. Vervanging van de halogeenlampen (Fig.18). Om de halogeenlampen B te vervangen moet men het glaasje C verwijderen door een voorwerp als hefboom in de daarvoor bestemde spleten te steken. Vervang met lampen van hetzelfde type. Opgelet: raak de lampen niet met de blote handen aan.

• Kontroller: (Afb.19) Knop A = voor het aan- en uitschakelen van de lichten Knop B = voor het aan- en uitschakelen van de wasemkap. Het apparaat wordt aangeschakeld op de 1ste snelheid. Als de kap aan is druk 2 sec. lang op de knop om deze uit te schakelen. Als de kap op de 1ste snelheid aangeschakeld is, is het niet nodig de knop ingedrukt te houden om de kap uit te schakelen. Vermindert de snelheid van de motor. Display C = geeft de geselecteerde motorsnelheid en de inschakeling van de timer aan. Knop D = Voor het inschakelen van de afzuigkap. Met deze knop kan een hogere stand gekozen worden. Wanneer deze knop bediend wordt terwijl de afzuigkap in stand 3 staat, wordt de intensiefstand ingesteld. Dit houdt in dat de af- zuigkap gedurende 10 minuten op vol vermogen zal werken, waarna hij automatisch terugkeert naar stand 3. Tijdens deze functie knippert het display C. Toets E = Door de Timer in te schakelen worden de gekozen functies 15 minuten lang geactiveerd, waarna ze worden uitgeschakeld. Door weer op de toets E te drukken wordt de Timer uitgeschakeld. Als de Timer functie actief is zal op het display het decimale punt knipperen. De Timer kan niet worden ingeschakeld als de functie intensieve snelheid is geactiveerd. Als, wanneer het apparaat uit is, de toets E 2 seconden lang wordt ingedrukt, wordt de functie “clean air” geactiveerd. Deze functie schakelt de motor elk uur 10 minuten lang op de eerste snelheid in. Als deze functie is geactiveerd zullen de zijgedeeltes op het display een draaiende beweging maken.- 27 - Zodra deze tijd is verstreken gaat de motor uit en verschijnt op het display de letter “C” totdat, na weer 50 minuten, de motor opnieuw voor 10 minuten gaat draaien, enzovoort.

• Vetlters/koolstolters verzadigd : - Als het display C knippert en de ventilatiesnelheid wordt afgewisseld met de letter F (bv. 1 en F) dienen de vetlters te worden gereinigd. - Als het display C knippert en de ventilatiesnelheid wordt afgewisseld met de letter A (bv. 1 en A) dienen de koolstolters te worden vervangen. Als het schone lter weer op zijn plaats zit dient u een reset uit te voeren van het elektronische geheugen door circa 5 seconden op de toets A te drukken, totdat de tekens F of A op het display C stoppen met knipperen. DE FABRIKANT IS NIET AANSPRAKELIJK VOOR SCHADE DIE VOORTVLOEIT UIT HET NIET IN ACHT NEMEN VAN DE
