РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HDC9B90UX SAMSUNG

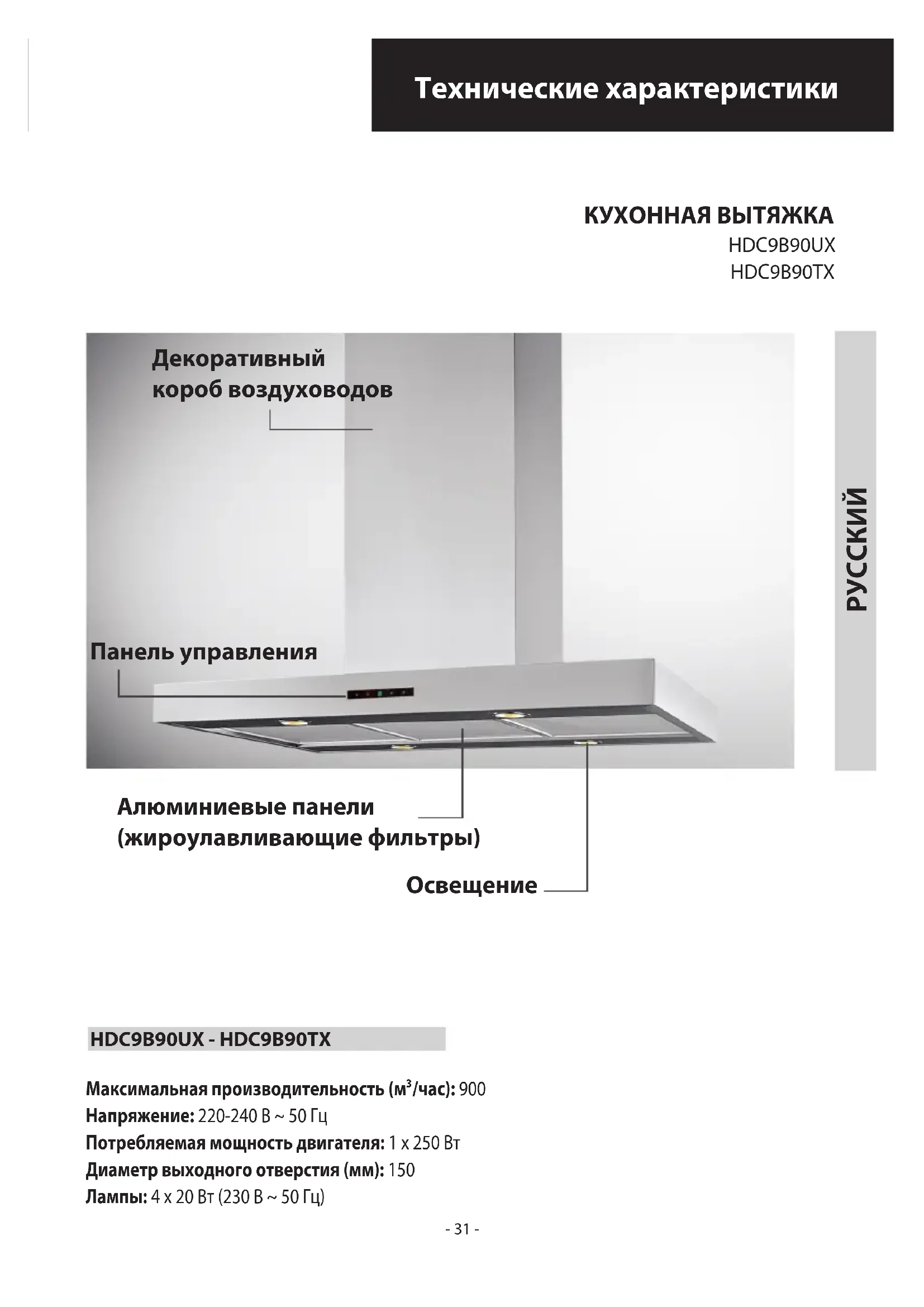

КУХОННАЯ ВЫТЯЖКА Технические характеристики Максимальная производительность (м

/час): 900 Напряжение: 220-240 В ~ 50 Гц Потребляемая мощность двигателя: 1 x 250 Вт Диаметр выходного отверстия (мм): 150 Лампы: 4 х 20 Вт (230 В ~ 50 Гц)

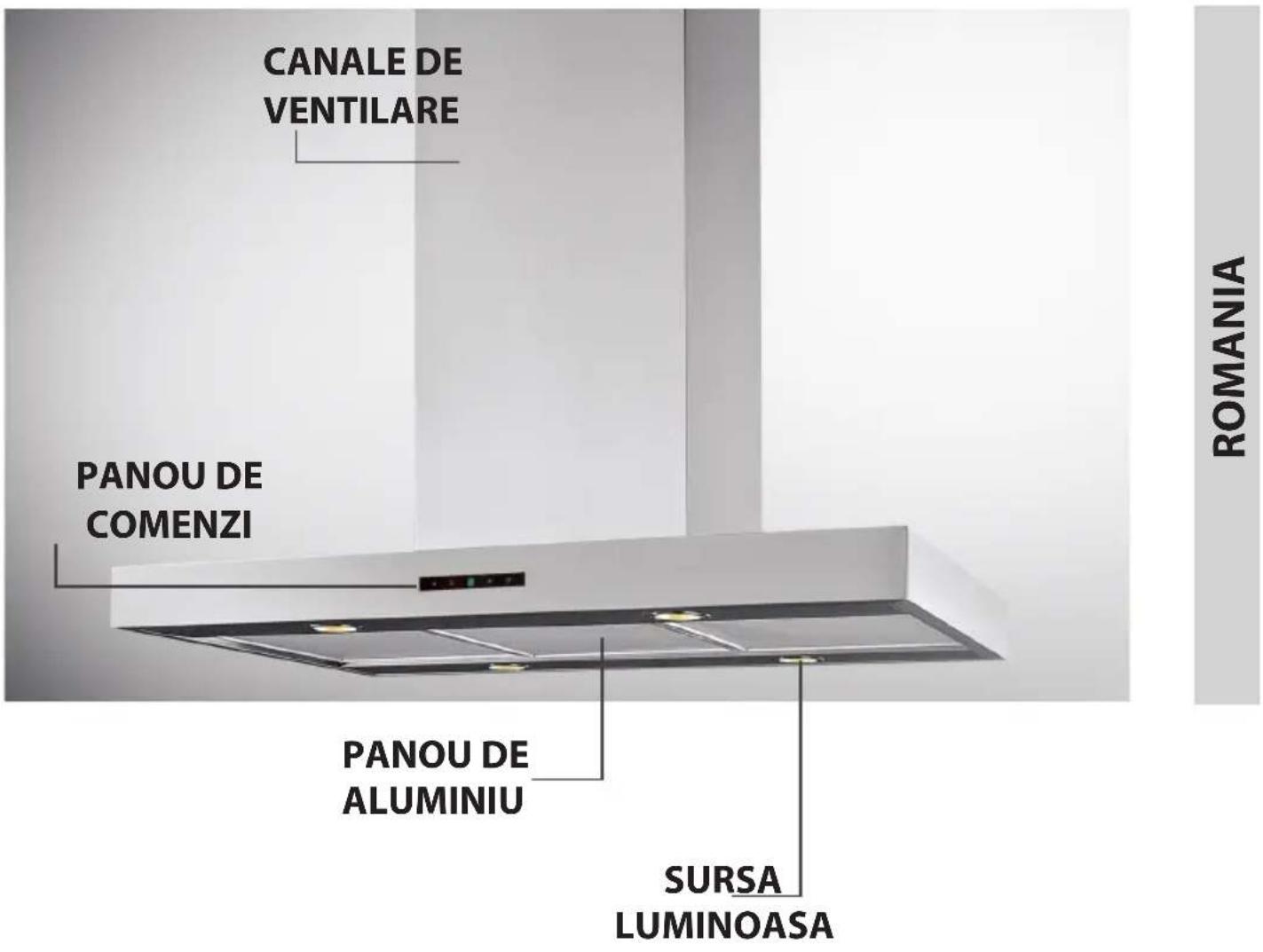

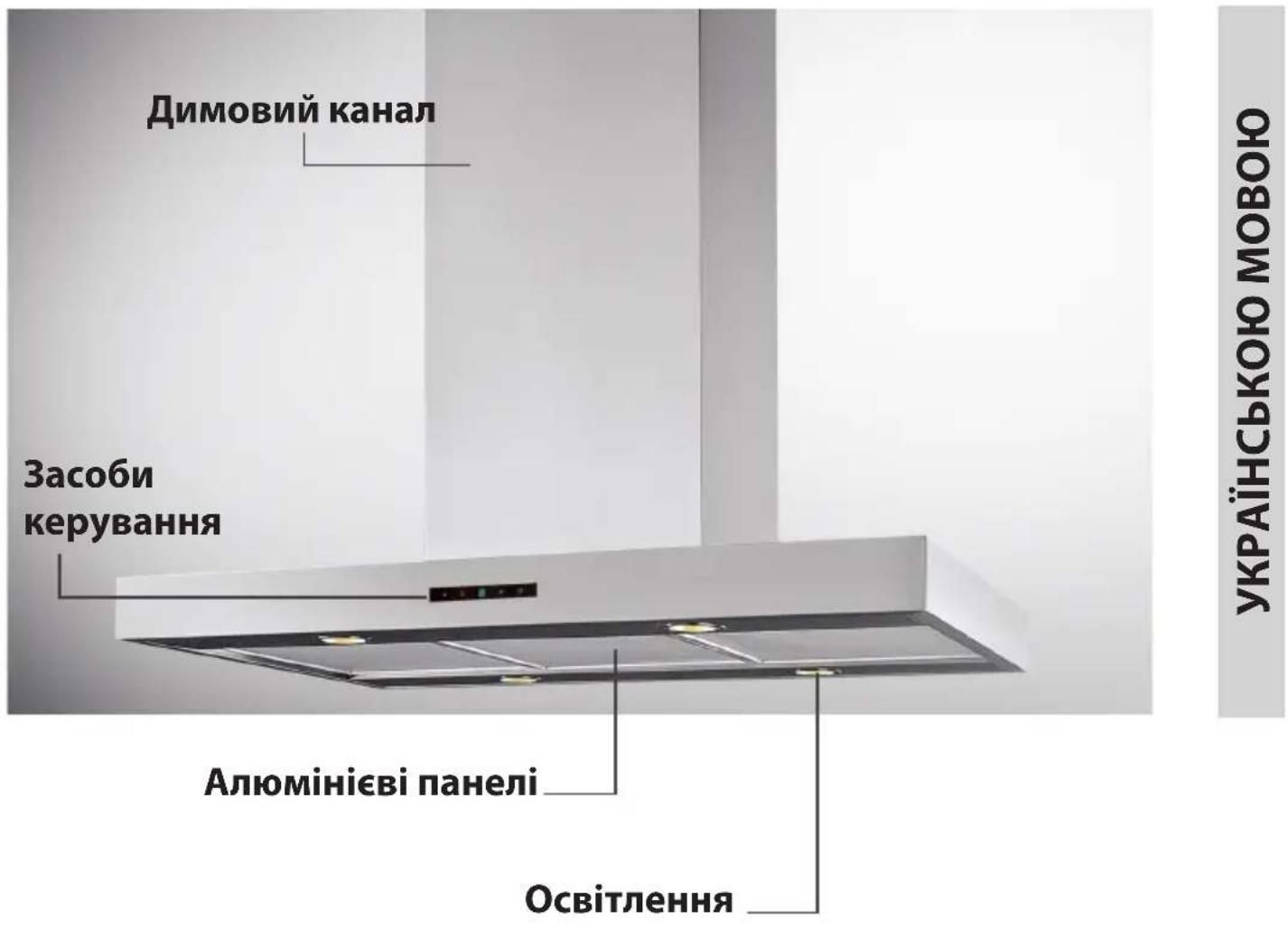

Декоративный короб воздуховодов Панель управления Алюминиевые панели (жироулавливающие фильтры) РУССКИЙ- 32 - ОБЩИЕ СВЕДЕНИЯ Внимательно прочитайте содержание данной инструкции, поскольку она содержит важные указания, относящиеся к безопасности установки, эксплуатации и техобслуживания. Сохраните инструкцию для дальнейшего использования. Устройство разработано в следующих вариантах испол- нения: вытяжное устройство (удаление воздуха из поме- щения - рис.1В), фильтрующее устройство (рециркуляция воздуха внутри помещения - рис.1А). МЕРЫ ПРЕДОСТОРОЖНОСТИ Будьте внимательны, если вытяжка работает в режиме отвода воздуха одновременно с отопительным оборудованием, плитами, работающими на газовом, жид- ком или твердом топливе. В этом случае вытяжка удаляет из помещения воздух, нужный для процесса сгорания в данных приборах. Отрицательное давление в помещении не должно превышать 4Pa (4x10

bar). Для надежной и безопасной работы следует обеспечить вентиляцию помещения. При отводе воздуха из по- мещения необходимо строго соблюдать действующие строительные нормы и правила (СНИП). Перед подключением изделия к сети электропитания: - проверьте, чтобы напряжение и мощность, указанные на заводской табличке (расположена внутри изделия) соответствовали характеристикам сети электропитания и электрической розетки. В случае сомнений обратитесь к квалифицированному электрику. - Если провод электропитания поврежден, то Вам необхо- димо заменить его на исправный. Для этого обратитесь в уполномоченный сервисный центр компании Самсунг. - Подсоединить устройство к электросети посредством электрической вилки или двухжильного провода (если аппарат поставляется без вилки) с использованием за- щитного автомата, рассчитанного на силу тока до 3А.

В некоторых случаях электрические приборы могут быть опасными. А) Не проверяйте состояние фильтров при работающей

В) Не прикасайтесь к лампочкам или к прилегающим зонам в процессе работы системы освещения или сразу же после ее выключения С) Запрещается готовить блюда на открытом пламени под кухонной вытяжкой D) Избегайте открытого пламени, так как оно повреж- дает фильтры и может привести к возгоранию Е) Во время жарки пищи непрерывно следите за про- цессом во избежание возгорание кипящего масла F) Отсоединяйте вилку от сетевой розетки перед на- чалом технического обслуживания G) Изделие запрещено использовать детьми или не- дееспособными лицами без контроля Н) Не разрешайте детям играть с изделием

I) Если вытяжка используется одновременно с другими

приборами, в которых используется топливный газ или другие виды топлива, в помещении должна быть обеспечена надлежащая вентиляция L) В случае выполнения операций по чистке без соблю- дения инструкций существует опасность возгорания Данное изделие имеет маркировку соответствия Европей- скому Нормативу 2002/96/ЕС, Утилизация электрических и электронных изделий (WEEE). Обратите внимание на то, чтобы данное изделие по окончании срока службы было утилизировано. Этим Вы поможете сохранить окружающую среду. Символ на изделии или в прилагающейся к нему документации означает, что данное изделие не должно рассматриваться как бытовые отходы, а должно быть сдано в специальный центр утилизации, занимающийся уничтожением электрических и электрон- ных приборов. Изделие должно быть сдано в утиль в со- ответствии с местными нормативами по утилизации от- ходов. За дополнительными сведениями касательно об- работки, утилизации и уничтожения данного изделия обращайтесь в местные административные органы или в магазин, в котором было куплено изделие. ИНСТРУКЦИИ ПО УСТАНОВКЕ Монтаж и электрическое подключение должны вы- полняться квалифицированным техником.

• Электрическое подключение Прибор имеет класс II, поэтому к заземлению не надо под- соединять никакой провод, подсоединение к электросети выполняется следующим образом: коричневый-L-линия синий-N-нейтральный Если на кабеле нет сетевой вилки, то необходимо, устано- вить сетевую вилку, рассчитанную на работу с нагрузкой, указанной на табличке характеристик. Если вытяжка осна- щена сетевым кабелем с вилкой, то, она устанавливается, при условиях, что вилка будет легко доступной. В случае прямого подсоединения к электросети нужно разместить между прибором и сетью двухполюсный выключатель с за- зором контактов минимум 3 мм, расcчитанный на нужную нагрузку и отвечающий действующим нормам.

• Минимальное расстояние между верхней точкой поверх- ности кухонной плиты и нижней частью вытяжки должно быть не менее 65 см. Если применяется соединительная труба из двух и более частей, то верхняя часть должна при- соединять снаружи к нижней части. Нельзя подсоединять вытяжку к дымоходу, который используется для других целей, а также к каналам, используемым для вентиляции помещений, в которых установлены печи, камины, горелки и другое отопительное оборудование, работающее от газа, жидкого и твердого топлива. Перед тем как приступить к сборке устройства, для облегчения его монтажа отсоеди- ните жироулавливающий фильтр(ы) (рис.16). В том случае, если прибор устанавливается в варианте вытяжного устройства, то необходимо преварительно подготовить в помещении выходное отверстие.

• Рекомендуется использовать трубу для отвода воздуха с таким же диаметром, что и выходное отверстие вытяж- ки. Использование трубы меньшего диаметра может со-

RUS- 33 - кратить КПД вытяжки и увеличить ее уровень шума.

• Монтаж дымососа: - Освободить структуру от упаковки и отсоединить верх- нюю ее часть от нижней, раскрутив 2 болта A (Pис.2). - Установить лекало отверстий на потолке таким образом, чтобы стрелка совпадала со стороной панели команд при- бора (Pис.3). - Просверлить 4 отверстия Ш8 в потолке и привинтить 3 болта не завинчивая до конца. Не завинчивать болт в отверстие со отметкой X на лекале отверстий (болты и прокладки должны соответствовать типу стены). - Укрепить верхнюю часть прибора B (Pис.4) на 3 ослаблен- ных болтах в соответствии с 3 петлями. - Слегка повернуть до полного закрепления (Pис.4). Привинтить четвертый болт X и освободить верхнюю часть B от 3 вышеуказанных болтов, чтобы осуществить окончательное ее крепление. - Установить нижнюю часть телескопической структуры C на верхнюю B (Pис.5). Установить желаемую высоту согласно указанным раз- мерам (Pис.15) и закрепить нижнюю часть при помощи прилагаемых 8 болтов G (Pис.6). - Вытяжное устройство: крепить гибкий шланг к отвер- стию выхода воздуха (Pис.7). - Фильтрирующее устройство: присоединить гибкий шланг к дефлектору M и крепить болт I как показано на (Pис.8); фильтры на активированном угле должны быть вставлены в вытяжное устройство во внутренней части дымососа (Pис.17). -Надеть перчатки и снять защитную пленку с декоративной панели воздуховода таким образом, чтобы не поцарапать ее. (Pис. 3). - Крепить верхнюю часть дымохода к структуре при по- мощи 2 болтов A (Pис.10). Соединить нижний дымоход с верхним, тщательно обмо- тав линию соединения изоляционной лентой L (Pис.11A) - Отвинтить не более чем на 3 мм 2 болта O (Pис.11A). Ввести вытяжное устройство во внутрь структуры таким образом, чтобы ослабленные ранее болты O вошли в петли нижней части как указано на (Pис.11B). Завинтить 3 болта N (прилагаются) и вытащить 2 болта O (Pис.11B). - Крепить шланг вывода воздуха H (не прилагается) к вы- водящему фланцу F (Pис.12). - Снять изоляционную ленту L и установить нижний дымо- ход на корпус дымососа (Pис.13). - При наличии верхнего дымохода, который необходимо крепить к корпусу дымососа при помощи болтов, реко- мендуется сначала удалить из дымососа абсорбционные фильтры, нажимая на соответствующие рукоятки (Pис.16). - Затем привинтить трубу нижнего дымохода с внутренней части дымососа при помощи болтов P (Pис.14) и поставить фильтры на прежнее место ЭКСПЛУАТАЦИЯ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

• Рекомендуетсявключатьвытяжкудоначалаприготовле- ния пищи. Кроме того, для полного удаления загрязнен- ного воздуха не выключайте аппарат в течение 15 минут после завершения приготовления пищи. Эффективное и надежное функционирование вытяжки зависит от пра- вильного и регулярного технического обслуживания; осо- бое внимание следует уделять состоянию жироулавлива- ющего и угольных фильтров.

• Жироулавливающийфильтрзадерживаетчастицыжира, находящиеся в воздухе, следовательно, он подвергается засорениям в разные промежутки времени, в зависимо- сти от частоты и продолжительности использования ап-

- Для предотвращения опасности возможных возгораний, необходимо промывать жироулавливающие фильтры максимум каждые 2 месяца (их можно мыть в посудомоеч- ной машине отдельно от грязной посуды). - После промывания цвет фильтра может измениться. Это не означает, что фильтр стал непригоден для дальнейшего использования и не дает право на его замену по гарантии. В случае невыполнения инструкций по замене и чистке, может появиться риск возгорания жироулавливающих

• Угольныефильтрыслужатдляочисткивоздуха,поступа- ющего обратно в помещение из вытяжки. Фильтры нельзя промывать или использовать повторно, необходимо за- менять их не реже одного раза в четыре месяца. Степень зашлакованности угольного фильтра зависит от частоты и продолжительности использования аппарата, используе- мых способов приготовления блюд и регулярности чистки жироулавливающего фильтра. Угольные фильтры являются расходным материалом, на них не распространяется гарантия проиводителя.

• Необходиморегулярноочищатьвытяжкукаквнутри,так и снаружи, используя увлажненную денатурированным спиртом ткань или нейтральные неабразивные жидкие моющие средства.

• Лампывытяжкислужатдляосвещенияварочнойпанели во время приготовления и не расчитаны на длительное включение для обычного освещения помещения. Про- должительное использование ламп вытяжки значитель- но сокращает их средний срок службы. Лампыосвещенияявляютсярасходнымматериаломине подлежат замене по гарантии. При замене обратите вни- мание на соответствие типа и характеристик ламп реко- мендованным производителем. Замена галогенных ламп (Схема 18). Для замены галогенных ламп В снимите стеклянную крыш- ку С, поддев ее отверткой в специальных пазах. Замените лампы на лампы такого же типа. Внимание: не прикасайтесь к лампам голыми руками. Органы управления: (Рис.19) Клавиша А = включает/выключает подсветку Клавиша В = включение/выключение вытяжки. Вытяжка включается на 1-ой скорости. Если вытяжка включена, нажмите кнопку на 2 секунды, чтобы выключить ее. Если вытяжка работает на 1-ой скорости, не нужно держать кнопку нажатой для ее выключения. Скорость двигателя сокращается. Дисплей С = показывает скорость мотора, которая была набрана, и включение таймера. Клавиша D = включает вытяжку. Увеличивает скорость мо- тора. Нажатие клавиши 3-й скорости вызывает активацию функции интенсивного режима на 10 мин, по истечении которых восстанавливается скорость работы, активной в момент включения данной функции. На период действия интенсивного режима имеет место мигание индикатора. Клавиша Е = Таймер на 15 минут запоминает функции в момент включения после отключения этих функций. Таймер отключается повторным нажатием кнопки Е. Когда функция Таймер включена, на дисплее должно мигать де- сятичное значение. Если работает интенсивная скорость, включить функцию Таймер нельзя. - Нажав кнопку Е на 2 секунды при выключенной вытяжке,- 34 - включается функция «чистый воздух», Эта функция вклю- чает двигатель на 1-ой скорости на 10 минут каждый час. В процессе функционирования на дисплее показываются вращающиеся боковые сегменты. По истечении этого времени двигатель выключается, и на дисплее появляется буква «C» до следующего запуска двигателя на 10 минут по прошествии 50 минут.

• Засорение фильтров-жироуловителей / фильтра с активированным углем: - Когда на дисплее C попеременно мигают значение рабо- чей скорости и буква F (наприм.,1 и F) необходимо вымыть фильтры-жироуловители. - Когда на дисплее C попеременно мигают значение рабочей скорости и буква F (наприм.,1 и A) необходимо заменить фильтры с активированным углем. После установки фильтра на место после чистки необ- ходимо обнулить электронную память, нажав кнопку A примерно на 5 сек. вплоть до прекращения мигания буквы F или A на дисплее C. ФИРМА НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ ЗА УШЕРБ, ВЫЗВАННЫЙ НЕСОБЛЮДЕНИЕМ ВЫШЕПРИ- ВЕДЕННЫХ ПРЕДУПРЕЖДЕНИЙ.- 35 - AB57 AB 57.B04640
