MANUAL DE UTILIZADOR Ninebot eKickScooter E2 Plus E II SEGWAY

10Botão de Ligar/Desligar: Prima o botão para ligar a scooter; prima e mantenha premido o botão durante 2 segundos para a desligar. Quando a scooter estiver ligada, pressione o botão para ligar/desligar o farol e a luz traseira; e pressione duas vezes para alternar entre os modos de velocidade. Velocímetro: Mostra a velocidade actual da scooter, bem como os códigos de erro. Modo de caminhada: O farol e a luz traseira estão sempre ligados e não podem ser desligados. Modo de velocidade: Há 3 modos disponíveis. A velocidade máxima é a seguinte:

• Alcance de Modos de Velocidade: Testadas enquanto se viaja com uma bateria carregada por completo, 75 kg ± 5 kg (165 ± 11 lbs) de carga, 25 ± 5°C (77 ± 41 °F), à velocidade máxima de cada modo de velocidade em média no pavimento. Indicador de Direção Esquerda: Quando este ícone pisca, indica que os indicadores de direção no lado esquerdo estão ligados. Indicador de Direção Direita: Quando este ícone pisca, indica que os indicadores de direção do lado direito estão ligados. Noticação de erro: Indica que a scooter detetou um erro. Aviso de temperatura: Indica que a temperatura da bateria atingiu 55°C (131°F) ou é inferior a 0°C (32°F).

• Neste ponto, a scooter não pode acelerar normalmente e pode não ser carregada. Não utilizar até que a temperatura tenha revertido para a faixa normal. Bluetooth: Indica que a scooter foi ligada com sucesso ao dispositivo móvel. Nível de bateria: A potência total da bateria é igual a 5 barras.

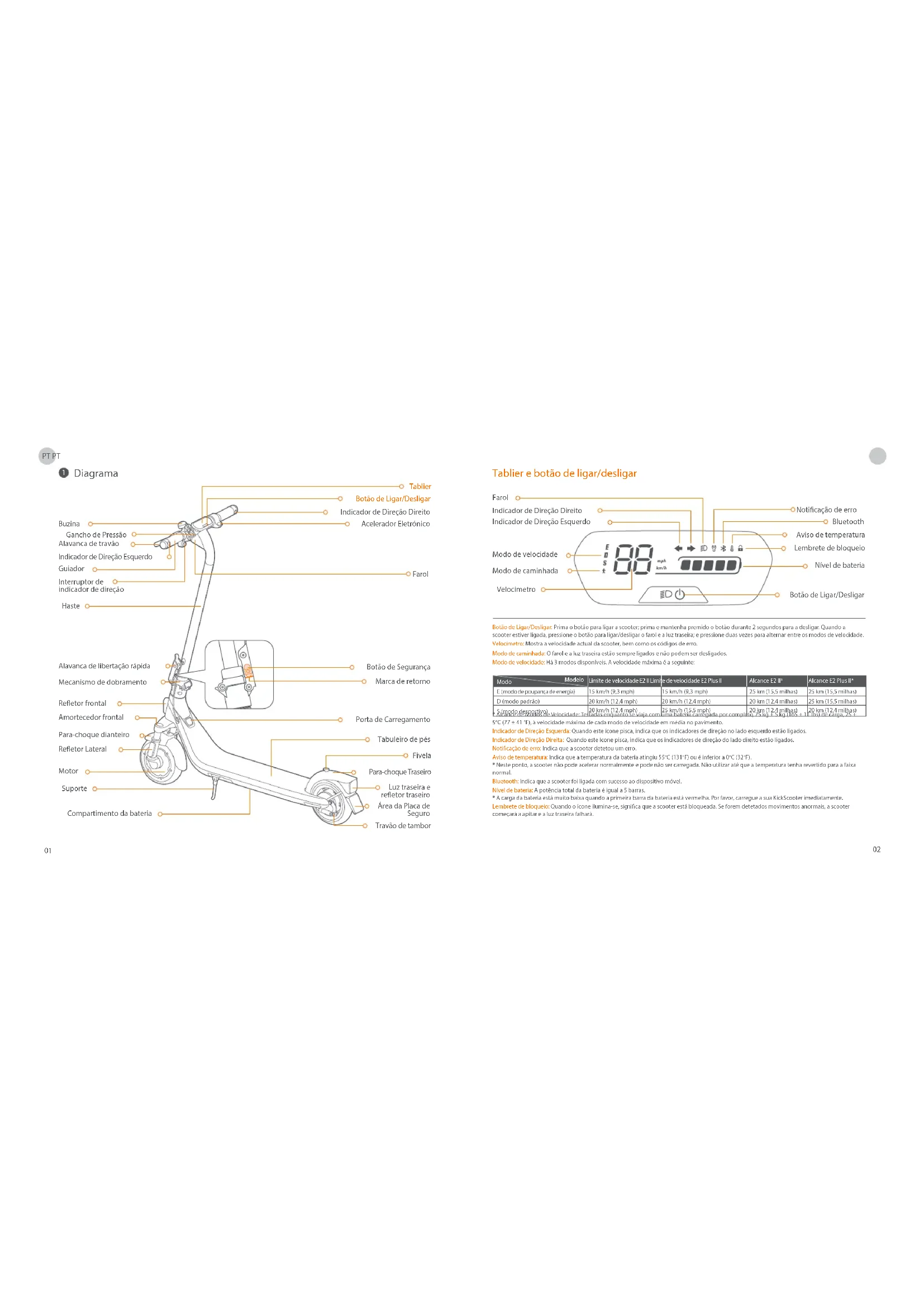

• A carga da bateria está muito baixa quando a primeira barra da bateria está vermelha. Por favor, carregue a sua KickScooter imediatamente. Lembrete de bloqueio: Quando o ícone ilumina-se, signica que a scooter está bloqueada. Se forem detetados movimentos anormais, a scooter começará a apitar e a luz traseira falhará. Diagrama

Tablier e botão de ligar/desligar Velocímetro Aviso de temperatura Lembrete de bloqueio Bluetooth Modo de velocidade Modo de caminhada Farol Noticação de erro Nível de bateria Botão de Ligar/Desligar Modelo Modo Limite de velocidade E2 II Limite de velocidade E2 Plus II 15 km/h (9,3 mph) 20 km/h (12,4 mph) 20 km/h (12,4 mph) 15 km/h (9,3 mph) 20 km/h (12,4 mph) 25 km/h (15,5 mph) Alcance E2 Plus II* 25 km (15,5 milhas) 25 km (15,5 milhas) 20 km (12,4 milhas) Alcance E2 II* 25 km (15,5 milhas) 20 km (12,4 milhas) 20 km (12,4 milhas) D (modo padrão) E (modo de poupança de energia) S (modo desportivo) Buzina Guiador Acelerador Eletrónico Interruptor de indicador de direção Indicador de Direção Esquerdo Indicador de Direção Direito Gancho de Pressão Tablier Alavanca de travão Farol Haste Botão de Segurança Marca de retorno Mecanismo de dobramento Alavanca de libertação rápida Para-choque dianteiro Amortecedor frontal Motor Porta de Carregamento Tabuleiro de pés Fivela Para-choque Traseiro Travão de tambor Reetor Lateral Reetor frontal Suporte Compartimento da bateria Botão de Ligar/Desligar Indicador de Direção Esquerdo Indicador de Direção Direito Luz traseira e reetor traseiro Área da Placa de Seguro PT PT

02Aproximadamente. 20 km/h (12,4 mph) Aproximadamente. 20 km (12,4 milhas) Aproximadamente. 12% Estradas mais lisas ou asfaltadas normais, estradas alcatroadas -10–40°C (14–104°F) -10–50°C (14–122°F) IPX4 Aprox. 7,5 h Este produto é certicado à ANSI/CAN/UL-2272 pela TUV Rheinland. A bateria está em conformidade com a norma UN/DOT 38.3. A bateria está em conformidade com a norma ANSI/CAN/UL-2271. Declaração de Conformidade da União Europeia Informações importantes sobre REEE Este símbolo no produto ou em sua embalagem indica que produtos elétricos e eletrónicos usados não devem ser misturados com lixo municipal não classicado. Para o tratamento adequado, é sua responsabilidade eliminar o equipamento usado, devolvendo-o aos pontos de recolha designados. A eliminação correta deste produto ajudará a poupar recursos valiosos e a prevenir quaisquer potenciais efeitos negativos na saúde humana e no ambiente, que de outra forma poderiam surgir de um manuseamento inadequado dos resíduos. Podem ser aplicadas sanções por eliminação incorreta destes resíduos, de acordo com a sua legislação nacional. Por favor contacte a sua autoridade local para mais detalhes sobre o seu ponto de recolha designado mais próximo. Informação sobre reciclagem de baterias para utilizadores Este símbolo signica que as pilhas e acumuladores, no seu m de vida útil, não devem ser misturados com resíduos municipais não selecionados. A sua participação é uma parte importante do esforço para minimizar o impacto das pilhas e acumuladores no ambiente e na saúde humana. Para uma reciclagem adequada, pode devolver este produto ou as pilhas ou acumuladores que contém ao seu fornecedor ou a um ponto de recolha designado. A eliminação correta deste produto ajudará a poupar recursos valiosos e a prevenir quaisquer potenciais efeitos negativos na saúde humana e no ambiente, que de outra forma poderiam surgir de um manuseamento inadequado dos resíduos. Podem ser aplicadas sanções por eliminação incorreta destes resíduos, de acordo com a sua legislação nacional. existem sistemas de recolha separados para pilhas e acumuladores usados. Por favor, elimine as pilhas e acumuladores corretamente no seu centro comunitário local de recolha/reciclagem de resíduos. Diretiva de Equipamentos de Rádio Ninebot (Changzhou) Tech Co., Ltd. declara que o produto listado nesta secção está em conformidade com os requisitos essenciais e outras disposições relevantes da Diretiva de Equipamentos de Rádio 2014/53/UE. Diretiva de restrição do uso de certas substâncias perigosas (RoHS) Ninebot (Changzhou) Tech Co., Ltd. declara por meio deste que todo o produto, incluindo peças (cabos, cabos e assim por diante) atende aos requisitos da Diretiva RoHS 2011/65/UE e emenda à Diretiva Delegada da Comissão (UE) 2015/863 sobre o restrição do uso de certas substâncias perigosas em equipamentos elétricos e eletrónicos ("RoHS reformulado" ou "RoHS 2.0"). Certicações Especicações Aproximadamente. 1081 x 475 x 1177 mm (42,6 x 18,7 x 46,3 pol.) Aproximadamente. 1081 x 475 x 548 mm (42,6 x 18,7 x 21,6 pol.) Aproximadamente. 1081 x 475 x 1177 mm (42,6 x 18,7 x 46,3 pol.) Aproximadamente. 1081 x 475 x 548 mm (42,6 x 18,7 x 21,6 pol.) Produto Condutor Máquina Bateria Motor Carregador Ninebot eKickScooter E2 II Ninebot eKickScooter E2 Plus II 051401DD Item Parâmetro Nome Modelo Comprimento × Largura × Altura Dobrada: Comprimento × Largura × Altura Máx. Carga útil Idade recomendada Altura Necessária Máx. Velocidade Alcance sob Máx. Velocidade [1] Inclinação máxima Terreno Atravessável Temperatura de operação Temperatura de armazenamento Classicação IP Duração do carregamento Voltagem nominal Máx. Tensão de carregamento Temperatura de Carregamento Energia Nominal Capacidade nominal Sistema de gestão de bateria Potência de saída Tensão de entrada Máx. Tensão de saída Saída Nominal Pneus indicadores de direção Pneus ocos de 8,1 polegadas com amortecedores interiores Aproximadamente. 25 km/h (15,5 mph) 0,3 kW, 300 W 0,50 kW, 500 W 36,3 W 100-240 V ~ 50-60 Hz 25,2 V 24,2 V 1,5 A Potência máxima Modelo 0,45 kW, 450 W

Indicadores de direção dianteiros e traseiros Potência Nominal 0,25 kW, 250 W 21,6 V 25,2 V 0°C-44°C (32-111°F) 220 Wh 10,2 Ah Proteção contra sobretensão/subtensão/circuito curto-circuito/ sobrecorrente/sobre-temperatura 90 kg (198 libras) 14-60 anos de idade 130—190 cm (4'3” —6'2”) [1]: Alcance sob Máx. Velocidade: Testado durante a condução com uma bateria cheia, carga de 75 ± 5 kg (165 ± 11 lbs), 25 ± 5 °C (77 ± 41 °F), no máx. velocidade média no asfalto.

04Diretiva de Máquinas Ninebot (Changzhou) Tech Co., Ltd. declara que o produto listado nesta secção está em conformidade com os requisitos essenciais e outras provisões relevantes da Diretiva de Máquinas 2006/42/EC. Representante Autorizado da UE: Segway-Ninebot Europe Dynamostraat 7, 1014 BN Amesterdão, Países Baixos. Ninebot (Changzhou) Tech Co., Ltd. declara que o modelo do produto: 051401DD, 051402EE cumprem os requisitos essenciais e outras disposições relevantes da Diretiva de Equipamentos de Rádio 2014/53/UE, a diretiva de máquinas 2006/42/CE e a diretiva RoHS 2011/65/UE e emenda à diretiva delegada da Comissão (UE) 2015/863. A declaração de conformidade pode ser consultada no seguinte endereço: https://eu-en.segway.com/instruction-manuals Falhas Comuns Causas Possíveis Código de erro Solução Falha de comunicação Bluetooth Amostragem de corrente de fase 1A anormal do motor Amostragem de corrente anormal de fase 1B do motor Amostragem de corrente anormal de fase 1C do motor Amostragem anormal do hall do acelerador Amostragem anormal do hall do travão Tensão padrão anormal Escrita/leitura anormal de dados Operação FLASH incorreta Número de série padrão Temperatura anormal da bateria Temperatura anormal do controlador Temperatura anormal do motor Motor não calibrado Amostragem de corrente anormal de barramento Perda de fase motora Motor estagnado

Verique a ligação do o de comunicação do tablier e do cabo de controlo, ou contacte o serviço pós-venda ou um concessionário autorizado. Entre em contacto com o serviço pós-venda ou com um revendedor autorizado. Entre em contacto com o serviço pós-venda ou com um revendedor autorizado. Vericar se o número de série da KickScooter é o número de série padrão. Verique o ambiente de trabalho da bateria, ou contacte o serviço pós-venda ou um revendedor autorizado. A temperatura do controlador é demasiado elevada, por favor contacte o serviço pós-venda ou um revendedor autorizado. Entre em contacto com o serviço pós-venda ou com um revendedor autorizado. Verique se o o ligado com o motor e o controlador está solto, ou contacte o serviço pós-venda ou um revendedor autorizado. Vericar se a KickScooter está sobrecarregada, ou contactar o serviço pós-venda ou um revendedor autorizado. Verique se o acelerador é pressionado quando ligado, ou contacte o serviço pós-venda ou um concessionário autorizado. Verique se a alavanca da brisa é apertada quando ligada, ou contacte o serviço pós-venda ou um revendedor autorizado. Verique se o o ligado com o cabo da bateria e o controlador está solto, ou contacte o serviço pós-venda ou um revendedor autorizado. Ninebot é a marca comercial da Ninebot (Beijing) Tech Co., Ltd; Segway e the Rider Design são marcas registadas da Segway Inc., App Store e Apple Logo são marcas registadas da Apple Inc. Google Play e o logótipo do Google Play são marcas comerciais da Google LLC. A palavra e os logotipos Bluetooth® são marcas registadas de propriedade da Bluetooth SIG, Inc. e qualquer uso dessas marcas pela Segway-Ninebot é feito sob licença. Outras marcas comerciais e nomes comerciais são dos seus respetivos proprietários. Tentamos incluir descrições e instruções para todas as funções da KickScooter no momento da impressão. No entanto, devido à constante melhoria das características do produto e mudanças do design, a sua KickScooter pode diferir ligeiramente daquela mostrada neste documento. Leia o código QR ou visite a Apple App Store (iOS) ou a Google Play Store (Android) para descarregar e instalar a aplicação. Note que existem vários modelos Segway e Ninebot com funções diferentes, e algumas das funções aqui mencionadas podem não ser aplicáveis à sua unidade. O fabricante reserva-se o direito de alterar o design e a funcionalidade do produto e documentação KickScooter sem aviso prévio. © 2024 Ninebot (Beijing) Tech Co., Ltd. Todos os direitos reservados. (※A aplicação Segway-Ninebot pode suportar KickScooter com Bluetooth integrado) Marca Registada Bluetooth Banda(s) de frequência Potência RF Máxima 2,4000-2,4835 GHz 20 mW PT PT

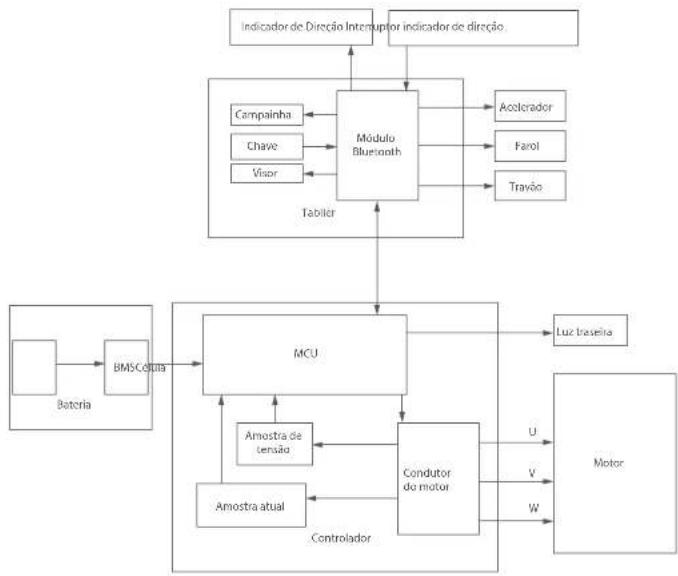

Condutor do motor Bateria BMSCélula Luz traseira Indicador de Direção Interruptor indicador de direção Cronograma de manutenção recomendado Para garantir uma condução segura, os cuidados diários e a manutenção regular são essenciais. Você, o proprietário, tem controlo e conhecimento da frequência com que usa a sua scooter, o quão difícil a usa e onde a usa. É da responsabilidade do proprietário realizar vericações regulares e levar a sua scooter ao centro de serviço autorizado para inspeção e serviço. Consulte o cronograma de manutenção abaixo. Observação: Este cronograma de manutenção cobra uma taxa de serviço. Item Componente Partes da estrutura principal Use um pano macio e húmido para limpar a estrutura principal. Desgaste do pneu Parafusos na parte superior da haste Manutenção da estrutura principal Verique se os pneus estão rachados, deformados ou signicativamente gastos. Aperte os seis parafusos xados com o guiador e a haste. O binário sugerido é de 5,5±0,3 N·m. Aperte o parafuso no acelerador. O binário sugerido é de 2±0,1 N·m. Aperte os parafusos nas alavancas do travão. O binário sugerido é de 5±0,1 N·m. Aperte os parafusos na parte superior da haste. O binário sugerido é de 2±0,1 N·m. Método de manutenção A cada 3 meses A cada 6 meses ou a cada 500 km (310 milhas) Após 2 anos ou a quilometragem total > 5,000 km (3,107 milhas)

Motor Manutenção da roda traseira Travão de tambor Para acelerar e desacelerar, verique se o motor está parado ou apresenta ruídos anormais. Verique se a roda traseira está paralisada ou se ca instável, ou se o eixo do eixo está desequilibrado.

1) Rodar a roda traseira, gira normalmente. A roda traseira não

deve car presa ou fazer sons anormais. Nota: O ruído leve não afeta a segurança de condução. Mas se o freio a tambor zer um barulho alto durante a frenagem, entre em contato com o atendimento ao cliente para obter ajuda.

2) Apertar a alavanca do travão, a roda traseira para de se

inspeção de função Módulo Bluetooth Amostra de tensão Amostra atual

08Item Componente É necessário que as peças originais Segway-Ninebot sejam utilizadas para reparações e substituições. Partes funcionais Método de manutenção A cada 3 meses A cada 6 meses ou a cada 500 km (310 milhas) Após 2 anos ou a quilometragem total

5,000 km (3,107 milhas) Montagem da roda traseira Alavancas do acelerador e travão Montagem de tipo garfo dianteira Mecanismo de dobramento Montagem do travão de tambor Tablier

Item Componente Método de manutenção A cada 3 meses A cada 6 meses ou a cada 500 km (310 milhas) Após 2 anos ou a quilometragem total > 5,000 km (3,107 milhas) inspeção de função Farol Verique o farol e veja se este brilha forte. Indicadores de direção Alterne o botão interruptor de indicador de direção para a esquerda/direita respetivamente, verique se os indicadores de direção do lado esquerdo/direito piscam normalmente. Tablier Ligue a scooter, o tablier funciona corretamente. Acelerador A Carregar Steering Botões Deteção de erro Pressione e segure o acelerador e solte-o, vericando a aceleração e desaceleração. Depois de conectar com a aplicação Segway-Ninebot:

1) Atualize o rmware para a versão mais recente.

2) Verique se a noticação do código de erro correspondente e as possíveis

causas serão mostradas quando a scooter detetar um erro Carregue a scooter:

1) Verique se a carga atual da bateria é apresentada no tablier.

2) Verique o indicador LED no carregador de bateria.

A Carregar: vermelho, Totalmente carregado: verde. Pressione ou alterne o botão 3 vezes sem falha. Teste com curvas à esquerda e à direita (o ângulo de direção é 55º). Sem resistência ou atraso ao virar.

Montagem da bateria Controlador A bateria precisa ser substituída quando for carregada e descarregada 500 vezes ou quando a quilometragem total for superior a 10,000 km (6,213 milhas). Observação: Recomenda-se carregar uma vez a cada 60 dias para armazenamento de longo prazo. É necessário que as peças originais Segway-Ninebot sejam utilizadas para reparações e substituições. Partes importantes Motor

此编码由供应商根据规定编码自行填写印刷 Aproximadamente. 20 km/h (12,4 mph) Aproximadamente. 20 km (12,4 milhas)Aproximadamente. 12%Estradas mais lisas ou asfaltadas normais, estradas alcatroadas-10–40°C (14–104°F)-10–50°C (14–122°F) IPX4 Aprox. 7,5 h Botão de Ligar/Desligar: Prima o botão para ligar a scooter; prima e mantenha premido o botão durante 2 segundos para a desligar. Quando a scooter estiver ligada, pressione o botão para ligar/desligar o farol e a luz traseira; e pressione duas vezes para alternar entre os modos de velocidade. Velocímetro: Mostra a velocidade actual da scooter, bem como os códigos de erro. Modo de caminhada: O farol e a luz traseira estão sempre ligados e não podem ser desligados. Modo de velocidade: Há 3 modos disponíveis. A velocidade máxima é a seguinte:

• Alcance de Modos de Velocidade: Testadas enquanto se viaja com uma bateria carregada por completo, 75 kg ± 5 kg (165 ± 11 lbs) de carga, 25 ± 5°C (77 ± 41 °F), à velocidade máxima de cada modo de velocidade em média no pavimento. Indicador de Direção Esquerda: Quando este ícone pisca, indica que os indicadores de direção no lado esquerdo estão ligados. Indicador de Direção Direita: Quando este ícone pisca, indica que os indicadores de direção do lado direito estão ligados. Noticação de erro: Indica que a scooter detetou um erro. Aviso de temperatura: Indica que a temperatura da bateria atingiu 55°C (131°F) ou é inferior a 0°C (32°F).

• Neste ponto, a scooter não pode acelerar normalmente e pode não ser carregada. Não utilizar até que a temperatura tenha revertido para a faixa normal. Bluetooth: Indica que a scooter foi ligada com sucesso ao dispositivo móvel. Nível de bateria: A potência total da bateria é igual a 5 barras.

• A carga da bateria está muito baixa quando a primeira barra da bateria está vermelha. Por favor, carregue a sua KickScooter imediatamente. Lembrete de bloqueio: Quando o ícone ilumina-se, signica que a scooter está bloqueada. Se forem detetados movimentos anormais, a scooter começará a apitar e a luz traseira falhará. Diagrama

Tablier e botão de ligar/desligar VelocímetroAviso de temperaturaLembrete de bloqueioBluetoothModo de velocidadeModo de caminhadaFarolNoticação de erroNível de bateriaBotão de Ligar/Desligar Modelo Modo Limite de velocidade E2 II Limite de velocidade E2 Plus II 15 km/h (9,3 mph) 20 km/h (12,4 mph) 20 km/h (12,4 mph) 15 km/h (9,3 mph) 20 km/h (12,4 mph) 25 km/h (15,5 mph) Alcance E2 Plus II* 25 km (15,5 milhas) 25 km (15,5 milhas) 20 km (12,4 milhas) Alcance E2 II* 25 km (15,5 milhas) 20 km (12,4 milhas) 20 km (12,4 milhas) D (modo padrão) E (modo de poupança de energia) S (modo desportivo) BuzinaGuiadorAcelerador EletrónicoInterruptor deindicador de direçãoIndicador de Direção EsquerdoIndicador de Direção DireitoGancho de PressãoTablierAlavanca de travãoFarolHasteBotão de SegurançaMarca de retornoMecanismo de dobramentoAlavanca de libertação rápidaPara-choque dianteiroAmortecedor frontalMotorPorta de CarregamentoTabuleiro de pésFivelaPara-choque TraseiroTravão de tamborReetor LateralReetor frontalSuporteCompartimento da bateriaBotão de Ligar/DesligarEste produto é certicado à ANSI/CAN/UL-2272 pela TUV Rheinland.A bateria está em conformidade com a norma UN/DOT 38.3.A bateria está em conformidade com a norma ANSI/CAN/UL-2271.Declaração de Conformidade da União EuropeiaInformações importantes sobre REEE Este símbolo no produto ou em sua embalagem indica que produtos elétricos e eletrónicos usados não devem ser misturados com lixo municipal não classicado. Para o tratamento adequado, é sua responsabilidade eliminar o equipamento usado, devolvendo-o aos pontos de recolha designados. A eliminação correta deste produto ajudará a poupar recursos valiosos e a prevenir quaisquer potenciais efeitos negativos na saúde humana e no ambiente, que de outra forma poderiam surgir de um manuseamento inadequado dos resíduos.Podem ser aplicadas sanções por eliminação incorreta destes resíduos, de acordo com a sua legislação nacional.Por favor contacte a sua autoridade local para mais detalhes sobre o seu ponto de recolha designado mais próximo.Informação sobre reciclagem de baterias para utilizadores Este símbolo signica que as pilhas e acumuladores, no seu m de vida útil, não devem ser misturados com resíduos municipais não selecionados. A sua participação é uma parte importante do esforço para minimizar o impacto das pilhas e acumuladores no ambiente e na saúde humana. Para uma reciclagem adequada, pode devolver este produto ou as pilhas ou acumuladores que contém ao seu fornecedor ou a um ponto de recolha designado. A eliminação correta deste produto ajudará a poupar recursos valiosos e a prevenir quaisquer potenciais efeitos negativos na saúde humana e no ambiente, que de outra forma poderiam surgir de um manuseamento inadequado dos resíduos.Podem ser aplicadas sanções por eliminação incorreta destes resíduos, de acordo com a sua legislação nacional.existem sistemas de recolha separados para pilhas e acumuladores usados. Por favor, elimine as pilhas e acumuladores corretamente no seu centro comunitário local de recolha/reciclagem de resíduos. Diretiva de Equipamentos de Rádio Ninebot (Changzhou) Tech Co., Ltd. declara que o produto listado nesta secção está em conformidade com os requisitos essenciais e outras disposições relevantes da Diretiva de Equipamentos de Rádio 2014/53/UE.Diretiva de restrição do uso de certas substâncias perigosas (RoHS) Ninebot (Changzhou) Tech Co., Ltd. declara por meio deste que todo o produto, incluindo peças (cabos, cabos e assim por diante) atende aos requisitos da Diretiva RoHS 2011/65/UE e emenda à Diretiva Delegada da Comissão (UE) 2015/863 sobre o restrição do uso de certas substâncias perigosas em equipamentos elétricos e eletrónicos ("RoHS reformulado" ou "RoHS 2.0"). Certicações Diretiva de Máquinas Ninebot (Changzhou) Tech Co., Ltd. declara que o produto listado nesta secção está em conformidade com os requisitos essenciais e outras provisões relevantes da Diretiva de Máquinas 2006/42/EC.Representante Autorizado da UE:Segway-Ninebot EuropeDynamostraat 7, 1014 BN Amesterdão, Países Baixos. Ninebot (Changzhou) Tech Co., Ltd. declara que o modelo do produto: 051401DD, 051402EE cumprem os requisitos essenciais e outras disposições relevantes da Diretiva de Equipamentos de Rádio 2014/53/UE, a diretiva de máquinas 2006/42/CE e a diretiva RoHS 2011/65/UE e emenda à diretiva delegada da Comissão (UE) 2015/863.A declaração de conformidade pode ser consultada no seguinte endereço:https://eu-en.segway.com/instruction-manuals Especicações Diagrama Elétrico ControladorMotorTablierAceleradorTravãoFarol MCU CampainhaChaveVisor

Condutordo motorBateriaBMSCélulaLuz traseiraIndicador de Direção Interruptor indicador de direção Falhas Comuns Causas PossíveisCódigo de erroSoluçãoFalha de comunicação BluetoothAmostragem de corrente de fase 1A anormal do motorAmostragem de corrente anormal de fase 1B do motorAmostragem de corrente anormal de fase 1C do motorAmostragem anormal do hall do aceleradorAmostragem anormal do hall do travãoTensão padrão anormalEscrita/leitura anormal de dadosOperação FLASH incorretaNúmero de série padrãoTemperatura anormal da bateriaTemperatura anormal do controladorTemperatura anormal do motorMotor não calibradoAmostragem de corrente anormal de barramentoPerda de fase motoraMotor estagnado

Verique a ligação do o de comunicação do tablier e do cabo de controlo, ou contacte o serviço pós-venda ou um concessionário autorizado.Entre em contacto com o serviço pós-venda ou com um revendedor autorizado.Entre em contacto com o serviço pós-venda ou com um revendedor autorizado.Vericar se o número de série da KickScooter é o número de série padrão.Verique o ambiente de trabalho da bateria, ou contacte o serviço pós-venda ou um revendedor autorizado.A temperatura do controlador é demasiado elevada, por favor contacte o serviço pós-venda ou um revendedor autorizado.Entre em contacto com o serviço pós-venda ou com um revendedor autorizado.Verique se o o ligado com o motor e o controlador está solto, ou contacte o serviço pós-venda ou um revendedor autorizado.Vericar se a KickScooter está sobrecarregada, ou contactar o serviço pós-venda ou um revendedor autorizado.Verique se o acelerador é pressionado quando ligado, ou contacte o serviço pós-venda ou um concessionário autorizado.Verique se a alavanca da brisa é apertada quando ligada, ou contacte o serviço pós-venda ou um revendedor autorizado.Verique se o o ligado com o cabo da bateria e o controlador está solto, ou contacte o serviço pós-venda ou um revendedor autorizado. Ninebot é a marca comercial da Ninebot (Beijing) Tech Co., Ltd; Segway e the Rider Design são marcas registadas da Segway Inc., App Store e Apple Logo são marcas registadas da Apple Inc. Google Play e o logótipo do Google Play são marcas comerciais da Google LLC. A palavra e os logotipos Bluetooth® são marcas registadas de propriedade da Bluetooth SIG, Inc. e qualquer uso dessas marcas pela Segway-Ninebot é feito sob licença. Outras marcas comerciais e nomes comerciais são dos seus respetivos proprietários. Tentamos incluir descrições e instruções para todas as funções da KickScooter no momento da impressão. No entanto, devido à constante melhoria das características do produto e mudanças do design, a sua KickScooter pode diferir ligeiramente daquela mostrada neste documento. Leia o código QR ou visite a Apple App Store (iOS) ou a Google Play Store (Android) para descarregar e instalar a aplicação. Note que existem vários modelos Segway e Ninebot com funções diferentes, e algumas das funções aqui mencionadas podem não ser aplicáveis à sua unidade. O fabricante reserva-se o direito de alterar o design e a funcionalidade do produto e documentação KickScooter sem aviso prévio.© 2024 Ninebot (Beijing) Tech Co., Ltd. Todos os direitos reservados.(※A aplicação Segway-Ninebot pode suportar KickScooter com Bluetooth integrado) Marca Registada BluetoothBanda(s) de frequênciaPotência RF Máxima2,4000-2,4835 GHz20 mWAproximadamente. 1081 x 475 x 1177 mm (42,6 x 18,7 x 46,3 pol.)Aproximadamente. 1081 x 475 x 548 mm (42,6 x 18,7 x 21,6 pol.)Aproximadamente. 1081 x 475 x 1177 mm (42,6 x 18,7 x 46,3 pol.)Aproximadamente. 1081 x 475 x 548 mm (42,6 x 18,7 x 21,6 pol.)ProdutoCondutorMáquinaBateriaMotorCarregadorNinebot eKickScooter E2 II Ninebot eKickScooter E2 Plus II051401DDItem Parâmetro Nome ModeloComprimento × Largura × AlturaDobrada: Comprimento × Largura × AlturaMáx. Carga útilIdade recomendadaAltura NecessáriaMáx. VelocidadeAlcance sob Máx. Velocidade [1] Inclinação máximaTerreno AtravessávelTemperatura de operaçãoTemperatura de armazenamentoClassicação IPDuração do carregamentoVoltagem nominalMáx. Tensão de carregamentoTemperatura de CarregamentoEnergia NominalCapacidade nominalSistema de gestão de bateriaPotência de saídaTensão de entradaMáx. Tensão de saídaSaída NominalPneusindicadores de direçãoPneus ocos de 8,1 polegadas com amortecedores interiores Aproximadamente. 25 km/h (15,5 mph) 0,3 kW, 300 W0,50 kW, 500 W36,3 W100-240 V ~ 50-60 Hz25,2 V24,2 V 1,5 APotência máximaModelo0,45 kW, 450 WNBW25D201D5N-EUIndicadores de direção dianteiros e traseirosPotência Nominal 0,25 kW, 250 W21,6 V25,2 V0°C-44°C (32-111°F)220 Wh10,2 AhProteção contra sobretensão/subtensão/circuito curto-circuito/sobrecorrente/sobre-temperatura90 kg (198 libras)14-60 anos de idade130—190 cm (4'3” —6'2”) [1]: Alcance sob Máx. Velocidade: Testado durante a condução com uma bateria cheia, carga de 75 ± 5 kg (165 ± 11 lbs), 25 ± 5 °C (77 ± 41 °F), no máx. velocidade média no asfalto.

• Alguns dos fatores que afetam a gama incluem velocidade, carga, número de arranques e paragens, temperatura ambiente, etc. Pneu Outros051402EE Aproximadamente. 16,2 kg (35,7 libras) Aproximadamente. 16,8 kg (37,0 libras) Peso líquido Cronograma de manutenção recomendado Para garantir uma condução segura, os cuidados diários e a manutenção regular são essenciais. Você, o proprietário, tem controlo e conhecimento da frequência com que usa a sua scooter, o quão difícil a usa e onde a usa. É da responsabilidade do proprietário realizar vericações regulares e levar a sua scooter ao centro de serviço autorizado para inspeção e serviço. Consulte o cronograma de manutenção abaixo.Observação: Este cronograma de manutenção cobra uma taxa de serviço. Item Componente É necessário que as peças originais Segway-Ninebot sejam utilizadas para reparações e substituições. Partes funcionais Método de manutenção A cada 3 meses A cada 6 meses ou a cada 500 km (310 milhas) Após 2 anos ou a quilometragem total

5,000 km (3,107 milhas) Montagem da roda traseira Alavancas do acelerador e travão Montagem de tipo garfo dianteira Mecanismo de dobramento Montagem do travão de tambor Tablier

Item Componente Partes da estrutura principal Use um pano macio e húmido para limpar a estrutura principal. Desgaste do pneu Parafusos na parte superior da haste Manutenção da estrutura principal Verique se os pneus estão rachados, deformados ou signicativamente gastos. Aperte os seis parafusos xados com o guiador e a haste. O binário sugerido é de 5,5±0,3 N·m. Aperte o parafuso no acelerador. O binário sugerido é de 2±0,1 N·m. Aperte os parafusos nas alavancas do travão. O binário sugerido é de 5±0,1 N·m. Aperte os parafusos na parte superior da haste. O binário sugerido é de 2±0,1 N·m. Método de manutenção A cada 3 meses A cada 6 meses ou a cada 500 km (310 milhas) Após 2 anos ou a quilometragem total > 5,000 km (3,107 milhas)

Item Componente Motor Manutenção da roda traseira Travão de tambor Para acelerar e desacelerar, verique se o motor está parado ou apresenta ruídos anormais. Verique se a roda traseira está paralisada ou se ca instável, ou se o eixo do eixo está desequilibrado.

1) Rodar a roda traseira, gira normalmente. A roda traseira não

deve car presa ou fazer sons anormais. Nota: O ruído leve não afeta a segurança de condução. Mas se o freio a tambor zer um barulho alto durante a frenagem, entre em contato com o atendimento ao cliente para obter ajuda.

2) Apertar a alavanca do travão, a roda traseira para de se

mover. Método de manutenção A cada 3 meses A cada 6 meses ou a cada 500 km (310 milhas) Após 2 anos ou a quilometragem total > 5,000 km (3,107 milhas)

inspeção de função inspeção de função Farol Verique o farol e veja se este brilha forte. Indicadores de direção Alterne o botão interruptor de indicador de direção para a esquerda/direita respetivamente, verique se os indicadores de direção do lado esquerdo/direito piscam normalmente. Tablier Ligue a scooter, o tablier funciona corretamente. Acelerador A Carregar Steering Botões Deteção de erro Pressione e segure o acelerador e solte-o, vericando a aceleração e desaceleração. Depois de conectar com a aplicação Segway-Ninebot:

1) Atualize o rmware para a versão mais recente.

2) Verique se a noticação do código de erro correspondente e as possíveis

causas serão mostradas quando a scooter detetar um erro Carregue a scooter:

1) Verique se a carga atual da bateria é apresentada no tablier.

2) Verique o indicador LED no carregador de bateria.

A Carregar: vermelho, Totalmente carregado: verde. Pressione ou alterne o botão 3 vezes sem falha. Teste com curvas à esquerda e à direita (o ângulo de direção é 55º). Sem resistência ou atraso ao virar.

√√√√√√√√√√√√√√ Montagem da bateria Controlador A bateria precisa ser substituída quando for carregada e descarregada 500 vezes ou quando a quilometragem total for superior a 10,000 km (6,213 milhas). Observação: Recomenda-se carregar uma vez a cada 60 dias para armazenamento de longo prazo. É necessário que as peças originais Segway-Ninebot sejam utilizadas para reparações e substituições. Partes importantes Motor Indicador de Direção EsquerdoIndicador de Direção DireitoLuz traseira e reetor traseiroÁrea da Placa de SeguroMódulo BluetoothAmostra de tensãoAmostra atual PTPT PT
