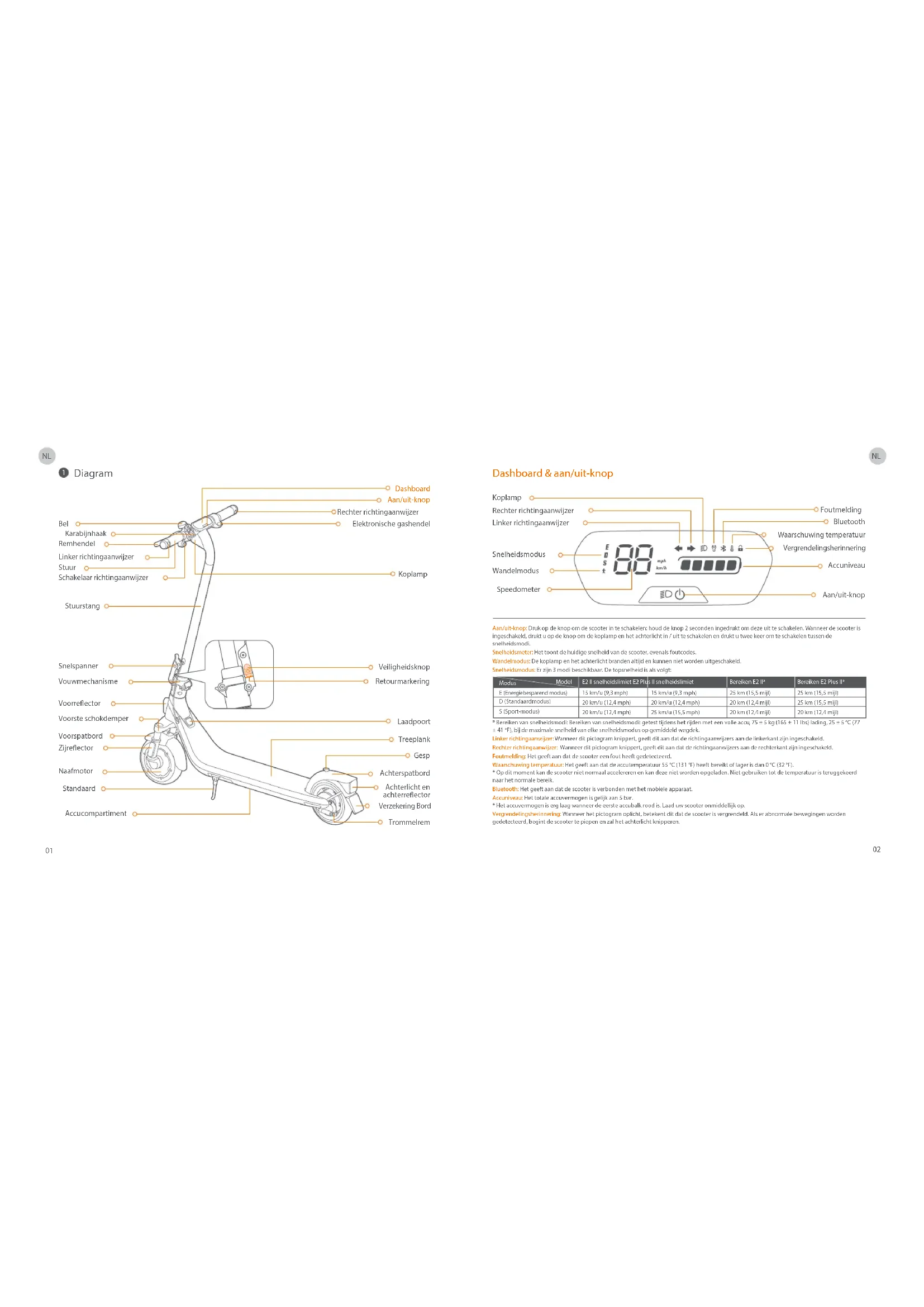

Notice SEGWAY Ninebot eKickScooter E2 Plus E II - page 32

Bekijk de handleiding :

Handleidingassistent

Aangedreven door ChatGPT

Wachten op uw bericht

Productinformatie

Merk : SEGWAY

Model : Ninebot eKickScooter E2 Plus E II

Categorie : Elektrische step

SKIP

Veelgestelde vragen - Ninebot eKickScooter E2 Plus E II SEGWAY

Download de handleiding voor uw Elektrische step in PDF-formaat gratis! Vind uw handleiding Ninebot eKickScooter E2 Plus E II - SEGWAY en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Ninebot eKickScooter E2 Plus E II van het merk SEGWAY.

GEBRUIKSAANWIJZING Ninebot eKickScooter E2 Plus E II SEGWAY

10Aan/uit-knop: Druk op de knop om de scooter in te schakelen; houd de knop 2 seconden ingedrukt om deze uit te schakelen. Wanneer de scooter is ingeschakeld, drukt u op de knop om de koplamp en het achterlicht in / uit te schakelen en drukt u twee keer om te schakelen tussen de snelheidsmodi. Snelheidsmeter: Het toont de huidige snelheid van de scooter, evenals foutcodes. Wandelmodus: De koplamp en het achterlicht branden altijd en kunnen niet worden uitgeschakeld. Snelheidsmodus: Er zijn 3 modi beschikbaar. De topsnelheid is als volgt:

Bereiken van snelheidsmodi: Bereiken van snelheidsmodi: getest tijdens het rijden met een volle accu, 75 ± 5 kg (165 ± 11 lbs) lading, 25 ± 5 °C (77 ± 41 °F), bij de maximale snelheid van elke snelheidsmodus op gemiddeld wegdek. Linker richtingaanwijzer: Wanneer dit pictogram knippert, geeft dit aan dat de richtingaanwijzers aan de linkerkant zijn ingeschakeld. Rechter richtingaanwijzer: Wanneer dit pictogram knippert, geeft dit aan dat de richtingaanwijzers aan de rechterkant zijn ingeschakeld. Foutmelding: Het geeft aan dat de scooter een fout heeft gedetecteerd. Waarschuwing temperatuur: Het geeft aan dat de accutemperatuur 55 °C (131 °F) heeft bereikt of lager is dan 0 °C (32 °F).

Op dit moment kan de scooter niet normaal accelereren en kan deze niet worden opgeladen. Niet gebruiken tot de temperatuur is teruggekeerd naar het normale bereik. Bluetooth: Het geeft aan dat de scooter is verbonden met het mobiele apparaat. Accuniveau: Het totale accuvermogen is gelijk aan 5 bar.

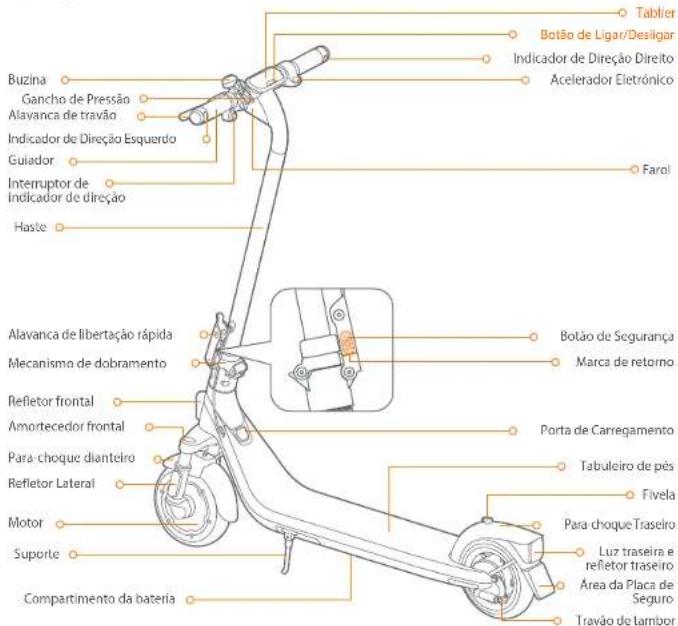

Het accuvermogen is erg laag wanneer de eerste accubalk rood is. Laad uw scooter onmiddellijk op. Vergrendelingsherinnering: Wanneer het pictogram oplicht, betekent dit dat de scooter is vergrendeld. Als er abnormale bewegingen worden gedetecteerd, begint de scooter te piepen en zal het achterlicht knipperen. Diagram

Dit product is gecerticeerd volgens ANSI/CAN/UL-2272 door TUV Rheinland. De accu is conform UN/DOT 38.3. De accu voldoet aan ANSI/CAN/UL-2271. Nalevingsverklaring voor de Europese Unie Belangrijke WEEE-informatie Dit symbool op het product of op de verpakking geeft aan dat gebruikte elektrische en elektronische producten niet samen met ongesorteerd huishoudelijk afval mogen worden weggegooid. Voor een juiste verwerking is het uw verantwoordelijkheid om uw afgedankte apparatuur te verwijderen door deze in te leveren bij aangewezen inzamelpunten. Door dit product op de juiste wijze te verwijderen, spaart u waardevolle hulpbronnen en voorkomt u mogelijke negatieve gevolgen voor de volksgezondheid en het milieu, die zich zouden kunnen voordoen in geval van onjuiste afvalverwerking. Bij onjuiste verwijdering van dit afval kunnen sancties volgen, in overeenstemming met uw nationale wetgeving. Neem contact op met uw gemeente voor meer informatie over het dichtstbijzijnde inzamelpunt. Informatie over batterijrecycling voor gebruikers Dit symbool betekent dat batterijen en accu's aan het einde van hun levensduur niet mogen worden gemengd met niet gesorteerd stedelijk afval. Uw deelname is een belangrijk onderdeel van de inspanning om de impact van batterijen en accu's op het milieu en de menselijke gezondheid te minimaliseren. Voor correcte recycling kunt u dit product of de batterijen of batterijen die het bevat gratis inleveren bij uw leverancier of bij een aangewezen inzamelpunt. Door dit product op de juiste wijze te verwijderen, spaart u waardevolle hulpbronnen en voorkomt u mogelijke negatieve gevolgen voor de volksgezondheid en het milieu, die zich zouden kunnen voordoen in geval van onjuiste afvalverwerking. Bij onjuiste verwijdering van dit afval kunnen sancties volgen, in overeenstemming met uw nationale wetgeving. er zijn afzonderlijke inzamelingssystemen voor gebruikte batterijen en accu's. Gooi batterijen en batterijen op de juiste manier weg door ze in te leveren bij het afvalinzamelings-/recyclingcentrum in uw gemeente. Richtlijn voor radioapparatuur Ninebot (Changzhou) Tech Co., Ltd. verklaart hierbij dat het in dit deel genoemde product voldoet aan de essentiële vereisten en andere relevante bepalingen van de richtlijn voor radioapparatuur 2014/53/EU. Richtlijn inzake de beperking van het gebruik van bepaalde gevaarlijke stoen (RoHS) Ninebot (Changzhou) Tech Co., Ltd. verklaart hierbij dat het hele product, inclusief onderdelen (kabels, snoeren, enzovoort), voldoet aan de vereisten van de RoHS-richtlijn 2011/65/EU en de gedelegeerde wijzigingsrichtlijn (EU) 2015/863 van de Commissie inzake de beperking van het gebruik van bepaalde gevaarlijke stoen in elektrische en elektronische apparatuur ('RoHS-herschikking' of 'RoHS 2.0'). Certicaten Specicaties Ca. 1081 x 475 x 1177 mm (42,6 x 18,7 x 46,3 in) Ca. 1081 x 475 x 548 mm (42,6 x 18,7 x 21,6 in) Ca. 1081 x 475 x 1177 mm (42,6 x 18,7 x 46,3 in) Ca. 1081 x 475 x 548 mm (42,6 x 18,7 x 21,6 in) Product Rijder Machine Batterij Motor Lader Ninebot eKickScooter E2 II Ninebot eKickScooter E2 Plus II 051401DD Item Parameter Naam Model Lengte × Breedte × Hoogte Geplooid: Lengte × Breedte × Hoogte Maximaal laadvermogen Aanbevolen leeftijd Vereiste hoogte Max. snelheid Bereik bij max. snelheid [1] Max. hellingshoek Overrijdbaar terrein Bedrijfstemperatuur Opslagtemperatuur IP-klasse Duur van het opladen Nominale spanning Max. laadspanning Laadtemperatuur Nominale energie Nominale capaciteit Batterijbeheersysteem Uitgangsvermogen Ingangsspanning Max. uitgangsspanning Nominale uitgang Banden Richtingaanwijzers 8,1-inch holle schokabsorberende binnenbanden 36,3 W 100-240 V ~ 50-60 Hz 25,2 V 24,2 V 1,5 A Max. vermogen Model 0,45 kW, 450 W Richtingaanwijzers voor en achter Nominaal vermogen 0,25 kW, 250 W

21,6 V 25,2 V 0 °C–44 °C (32–111 °F) 220 Wh 10,2 Ah Bescherming tegen overspanning/onderspanning/kortsluiting/ overstroom/overtemperatuur Ca. 25 km/u (15,5 mph) 0,3 kW, 300 W 0,50 kW, 500 W 90 kg (198 lbs) 14–60 jaar 130–190 cm (4'3''–6'2'') [1]: Bereik bij max. snelheid: Getest tijdens het rijden met een volle accu, 75 ± 5 kg (165 ± 11 lbs) lading, 25 ± 5°C (77 ± 41 °F), bij de maximale snelheid op gemiddeld wegdek.

Enkele factoren die het bereik beïnvloeden zijn: snelheid, aantal starts en stops, omgevingstemperatuur, enz. Band Ander 051402EE Ca. 16,8 kg (37,0 lbs)Ca. 16,2 kg (35,7 lbs)Netto gewicht

04Machinerichtlijn Ninebot (Changzhou) Tech Co., Ltd. verklaart hierbij dat het in dit deel genoemde product voldoet aan de essentiële vereisten en andere relevante bepalingen van de machinerichtlijn 2006/42/EG. Erkend vertegenwoordiger voor de EU: Segway-Ninebot Europe Dynamostraat 7, 1014 BN Amsterdam, Nederland. Ninebot (Changzhou) Tech Co., Ltd. verklaart hierbij dat het productmodel: 051401DD, 051402EE voldoen aan de essentiële vereisten en andere relevante bepalingen van de Richtlijn voor radioapparatuur 2014/53/EU, de machinerichtlijn 2006/42/EG, en de RoHS-richtlijn 2011/65/EU en de wijziging Gedelegeerde Richtlijn (EU) 2015/863 van de Commissie. De conformiteitsverklaring kan worden geraadpleegd op het volgende adres: https://eu-en.segway.com/instruction-manuals Vaak voorkomende fouten Mogelijke oorzakenFoutcode Oplossing Bluetooth-communicatiestoring Abnormale bemonstering 1A-fasestroom van de motor Abnormale bemonstering 1B-fasestroom van de motor Abnormale bemonstering 1C fasestroom van de motor Abnormale bemonstering hall-sensor gashendel Abnormale bemonstering hall-sensor rem Abnormale standaardspanning Abnormaal schrijven/lezen van gegevens Onjuiste werking FLASH Standaard S/N Abnormale accutemperatuur Abnormale temperatuur regelaar Abnormale motortemperatuur Motor niet gekalibreerd Abnormale bemonstering busstroom Verlies van de motorfase Motor tot stilstand gekomen

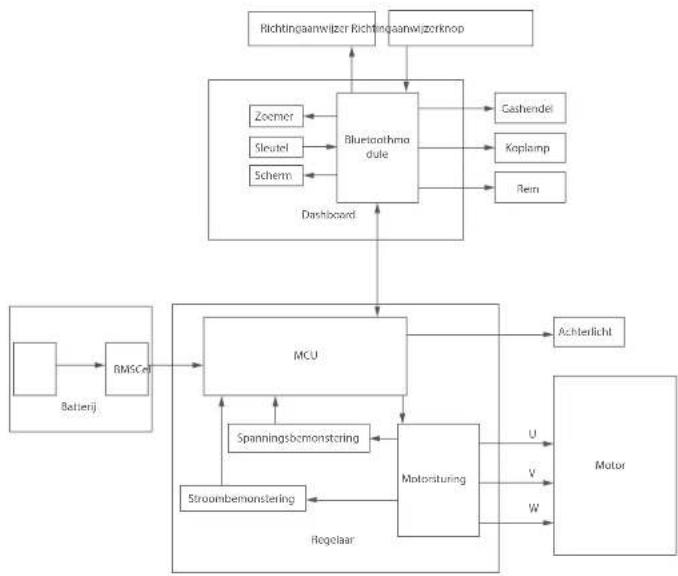

Motorsturing Batterij BMSCel Achterlicht Richtingaanwijzer Richtingaanwijzerknop Aanbevolen onderhoudsschema Om veilig rijden te garanderen, zijn dagelijkse zorg en regelmatig onderhoud essentieel. U, de eigenaar, hebt controle over weet hoe vaak u uw scooter gebruikt, hoe hard u hem gebruikt en waar u hem gebruikt. Het is de verantwoordelijkheid van de eigenaar om regelmatig controles uit te voeren en uw scooter naar een erkend servicecentrum te brengen voor inspectie en onderhoud. Raadpleeg het onderhoudsschema hieronder. Opmerking: Dit onderhoudsschema brengt servicekosten in rekening. Item Onderdeel Onderdelen hoofdframe Gebruik een zachte, natte doek om het hoofdframe schoon te vegen. Bandenslijtage Schroeven op de bovenkant van de stang Onderhoud hoofdrame Controleer of de banden gebarsten, vervormd of aanzienlijk versleten zijn. Draai de zes schroeven vast die met het stuur en de stuurpen zijn bevestigd. Het voorgestelde koppel is 5,5±0,3 Nm. Draai de schroef op het gaspedaal aan. Het voorgestelde koppel is 2±0,1 Nm. Draai de schroeven op de remhendels vast. Het voorgestelde koppel is 5±0,1 Nm. Draai de schroeven aan de bovenkant van de stang vast. Het voorgestelde koppel is 2±0,1 Nm. Onderhoudsmethode Elke 3 maanden Elke 6 maanden of elke 500 km (310 mijl) Na 2 jaar of een totale kilometerstand > 5,000 km

Naafmotor Onderhoud van het achterwiel Trommelrem Om te accelereren en af te remmen, controleert u of de naafmotor is vastgelopen of abnormale geluiden maakt. Controleer of het achterwiel vastloopt of wankelt, of de as uit balans is.

1) Draai aan het achterwiel, het draait normaal. Het achterwiel mag

niet vastzitten of abnormale geluiden maken. Opmerking: Licht geluid heeft geen invloed op de rijveiligheid. Als de trommelrem echter veel lawaai maakt tijdens het remmen, neem dan contact op met de klantenservice.

2) Knijp in de remhendel, het achterwiel stopt met bewegen.

Inspectiefunctie Bluetoothmo dule Spanningsbemonstering Stroombemonstering

08Item Onderdeel Het is vereist dat originele Segway-Ninebot onderdelen worden gebruikt voor reparaties en vervangingen. Functionele onderdelen Onderhoudsmethode Elke 3 maanden Elke 6 maanden of elke 500 km (310 mijl) Na 2 jaar of een totale kilometerstand > 5,000 km

Montage achterwiel Gas- en remhendels Montage voorvork Vouwmechanisme Montage trommelrem Dashboard

Item Onderdeel Onderhoudsmethode Elke 3 maanden Elke 6 maanden of elke 500 km (310 mijl) Na 2 jaar of een totale kilometerstand > 5,000 km

Inspectiefunctie Koplamp Controleer de koplamp en kijk of deze helder brandt. Richtingaanwijzers Zet de schakelaar van d richtingaanwijzers respectievelijk naar links / rechts, controleer of de richtingaanwijzers aan de linker- / rechterkant normaal knipperen. Dashboard Zet de scooter aan, het dashboard werkt naar behoren. Gashendel Bezig met opladen Stuurinrichting Knoppen Foutdetectie Houd het gaspedaal ingedrukt en laat het vervolgens los en controleer op acceleratie en vertraging. Na het verbinden met de Segway-Ninebot-app:

1) Werk de rmware bij naar de nieuwste versie.

2) Controleer of de melding van de bijbehorende foutcode en mogelijke oorzaken

weergegeven zal worden wanneer de scooter een fout detecteert. Laad de scooter op:

1) Controleer of het huidige accuvermogen op het dashboard wordt

Opladen: rood, Volledig opgeladen: groen. Druk of schakel de knop 3 keer in zonder storing. Test met linkse en rechtse bochten (de stuurhoek is 55°). Geen weerstand of vertraging bij het draaien.

Montage accu Regelaar De accu moet worden vervangen wanneer deze 500 keer is opgeladen en ontladen of wanneer de totale kilometerstand meer dan 6,213 mijl (10,000 km) is. Opmerking: Het wordt aanbevolen om eenmaal per 60 dagen op te laden voor langdurige opslag. Het is vereist dat originele Segway-Ninebot onderdelen worden gebruikt voor reparaties en vervangingen. Belangrijke onderdelen Naafmotor

Ca. 20 km/u (12,4 mph)Ca. 20 km (12,4 mijl)Ca. 12%Meestal gladde wegen of normaal asfalt, geasfalteerde wegen-10–40 °C (14–104 °F)-10–50 °C (14–122 °F) IPX4 Ca. 7,5 uur Aan/uit-knop: Druk op de knop om de scooter in te schakelen; houd de knop 2 seconden ingedrukt om deze uit te schakelen. Wanneer de scooter is ingeschakeld, drukt u op de knop om de koplamp en het achterlicht in / uit te schakelen en drukt u twee keer om te schakelen tussen de snelheidsmodi. Snelheidsmeter: Het toont de huidige snelheid van de scooter, evenals foutcodes. Wandelmodus: De koplamp en het achterlicht branden altijd en kunnen niet worden uitgeschakeld. Snelheidsmodus: Er zijn 3 modi beschikbaar. De topsnelheid is als volgt:

Bereiken van snelheidsmodi: Bereiken van snelheidsmodi: getest tijdens het rijden met een volle accu, 75 ± 5 kg (165 ± 11 lbs) lading, 25 ± 5 °C (77 ± 41 °F), bij de maximale snelheid van elke snelheidsmodus op gemiddeld wegdek. Linker richtingaanwijzer: Wanneer dit pictogram knippert, geeft dit aan dat de richtingaanwijzers aan de linkerkant zijn ingeschakeld. Rechter richtingaanwijzer: Wanneer dit pictogram knippert, geeft dit aan dat de richtingaanwijzers aan de rechterkant zijn ingeschakeld. Foutmelding: Het geeft aan dat de scooter een fout heeft gedetecteerd. Waarschuwing temperatuur: Het geeft aan dat de accutemperatuur 55 °C (131 °F) heeft bereikt of lager is dan 0 °C (32 °F).

Op dit moment kan de scooter niet normaal accelereren en kan deze niet worden opgeladen. Niet gebruiken tot de temperatuur is teruggekeerd naar het normale bereik. Bluetooth: Het geeft aan dat de scooter is verbonden met het mobiele apparaat. Accuniveau: Het totale accuvermogen is gelijk aan 5 bar.

Het accuvermogen is erg laag wanneer de eerste accubalk rood is. Laad uw scooter onmiddellijk op. Vergrendelingsherinnering: Wanneer het pictogram oplicht, betekent dit dat de scooter is vergrendeld. Als er abnormale bewegingen worden gedetecteerd, begint de scooter te piepen en zal het achterlicht knipperen. Diagram

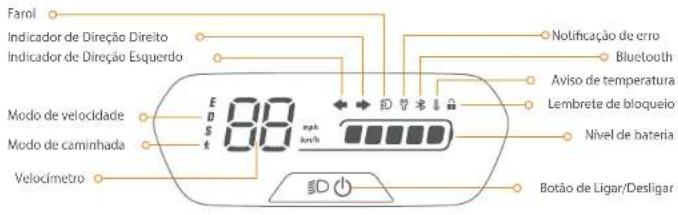

Dashboard & aan/uit-knop SpeedometerWaarschuwing temperatuurVergrendelingsherinneringBluetoothSnelheidsmodusWandelmodusKoplampFoutmeldingAccuniveauAan/uit-knop Model Modus E2 II snelheidslimiet E2 Plus II snelheidslimiet 15 km/u (9,3 mph) 20 km/u (12,4 mph) 20 km/u (12,4 mph) 15 km/u (9,3 mph) 20 km/u (12,4 mph) 25 km/u (15,5 mph) Bereiken E2 Plus II* 25 km (15,5 mijl) 25 km (15,5 mijl) 20 km (12,4 mijl) Bereiken E2 II* 25 km (15,5 mijl) 20 km (12,4 mijl) 20 km (12,4 mijl) D (Standaardmodus) E (Energiebesparend modus) S (Sport-modus) Bel StuurElektronische gashendelSchakelaar richtingaanwijzerLinker richtingaanwijzerRechter richtingaanwijzerKarabijnhaakDashboardRemhendelKoplampStuurstangVeiligheidsknopRetourmarkeringVouwmechanismeSnelspannerVoorspatbordVoorste schokdemperNaafmotorLaadpoortTreeplank Gesp AchterspatbordTrommelremZijreectorVoorreectorStandaardAccucompartimentAan/uit-knop Dit product is gecerticeerd volgens ANSI/CAN/UL-2272 door TUV Rheinland.De accu is conform UN/DOT 38.3.De accu voldoet aan ANSI/CAN/UL-2271.Nalevingsverklaring voor de Europese UnieBelangrijke WEEE-informatie Dit symbool op het product of op de verpakking geeft aan dat gebruikte elektrische en elektronische producten niet samen met ongesorteerd huishoudelijk afval mogen worden weggegooid. Voor een juiste verwerking is het uw verantwoordelijkheid om uw afgedankte apparatuur te verwijderen door deze in te leveren bij aangewezen inzamelpunten. Door dit product op de juiste wijze te verwijderen, spaart u waardevolle hulpbronnen en voorkomt u mogelijke negatieve gevolgen voor de volksgezondheid en het milieu, die zich zouden kunnen voordoen in geval van onjuiste afvalverwerking.Bij onjuiste verwijdering van dit afval kunnen sancties volgen, in overeenstemming met uw nationale wetgeving.Neem contact op met uw gemeente voor meer informatie over het dichtstbijzijnde inzamelpunt.Informatie over batterijrecycling voor gebruikers Dit symbool betekent dat batterijen en accu's aan het einde van hun levensduur niet mogen worden gemengd met niet gesorteerd stedelijk afval. Uw deelname is een belangrijk onderdeel van de inspanning om de impact van batterijen en accu's op het milieu en de menselijke gezondheid te minimaliseren. Voor correcte recycling kunt u dit product of de batterijen of batterijen die het bevat gratis inleveren bij uw leverancier of bij een aangewezen inzamelpunt. Door dit product op de juiste wijze te verwijderen, spaart u waardevolle hulpbronnen en voorkomt u mogelijke negatieve gevolgen voor de volksgezondheid en het milieu, die zich zouden kunnen voordoen in geval van onjuiste afvalverwerking.Bij onjuiste verwijdering van dit afval kunnen sancties volgen, in overeenstemming met uw nationale wetgeving.er zijn afzonderlijke inzamelingssystemen voor gebruikte batterijen en accu's. Gooi batterijen en batterijen op de juiste manier weg door ze in te leveren bij het afvalinzamelings-/recyclingcentrum in uw gemeente. Richtlijn voor radioapparatuur Ninebot (Changzhou) Tech Co., Ltd. verklaart hierbij dat het in dit deel genoemde product voldoet aan de essentiële vereisten en andere relevante bepalingen van de richtlijn voor radioapparatuur 2014/53/EU.Richtlijn inzake de beperking van het gebruik van bepaalde gevaarlijke stoen (RoHS) Ninebot (Changzhou) Tech Co., Ltd. verklaart hierbij dat het hele product, inclusief onderdelen (kabels, snoeren, enzovoort), voldoet aan de vereisten van de RoHS-richtlijn 2011/65/EU en de gedelegeerde wijzigingsrichtlijn (EU) 2015/863 van de Commissie inzake de beperking van het gebruik van bepaalde gevaarlijke stoen in elektrische en elektronische apparatuur ('RoHS-herschikking' of 'RoHS 2.0'). Certicaten Machinerichtlijn Ninebot (Changzhou) Tech Co., Ltd. verklaart hierbij dat het in dit deel genoemde product voldoet aan de essentiële vereisten en andere relevante bepalingen van de machinerichtlijn 2006/42/EG.Erkend vertegenwoordiger voor de EU:Segway-Ninebot EuropeDynamostraat 7, 1014 BN Amsterdam, Nederland. Ninebot (Changzhou) Tech Co., Ltd. verklaart hierbij dat het productmodel: 051401DD, 051402EE voldoen aan de essentiële vereisten en andere relevante bepalingen van de Richtlijn voor radioapparatuur 2014/53/EU, de machinerichtlijn 2006/42/EG, en de RoHS-richtlijn 2011/65/EU en de wijziging Gedelegeerde Richtlijn (EU) 2015/863 van de Commissie.De conformiteitsverklaring kan worden geraadpleegd op het volgende adres:https://eu-en.segway.com/instruction-manuals Specicaties Bedradingsschema RegelaarMotorDashboardGashendel Rem Koplamp MCU ZoemerSchermSleutel

MotorsturingBatterijBMSCelAchterlichtRichtingaanwijzer Richtingaanwijzerknop Vaak voorkomende fouten Mogelijke oorzakenFoutcode OplossingBluetooth-communicatiestoringAbnormale bemonstering 1A-fasestroom van de motorAbnormale bemonstering 1B-fasestroom van de motorAbnormale bemonstering 1C fasestroom van de motorAbnormale bemonstering hall-sensor gashendelAbnormale bemonstering hall-sensor remAbnormale standaardspanningAbnormaal schrijven/lezen van gegevensOnjuiste werking FLASHStandaard S/NAbnormale accutemperatuurAbnormale temperatuur regelaarAbnormale motortemperatuurMotor niet gekalibreerdAbnormale bemonstering busstroomVerlies van de motorfaseMotor tot stilstand gekomen

Controleer de aansluiting van de communicatiedraad van het dashboard en de besturingskabel of neem contact op met de dienst na verkoop of een erkende dealer.Neem contact op met de klantendienst of erkende dealer.Neem contact op met de klantendienst of erkende dealer.Controleer of de S/N van de KickScooter de standaard S/N is.Controleer de werkomgeving van de accu of neem contact op met de dienst na verkoop of een erkende dealer.De temperatuur van de regelaar is te hoog, neem contact op met de dienst na verkoop of een erkende dealer.Neem contact op met de klantendienst of erkende dealer.Controleer of de draad die verbonden is met de motor en de regelaar los zit of neem contact op met de dienst na verkoop of een erkende dealer.Controleer of de KickScooter overbelast is of neem contact op met de dienst na verkoop of een erkende dealer.Controleer of de gashendel in is geknepen bij het inschakelen, of neem contact op met de dienst na verkoop of een erkende dealer.Controleer of de remhendel in is geknepen bij het inschakelen, of neem contact op met de dienst na verkoop of een erkende dealer.Controleer of de draad die verbonden is met de accukabel en de regelaar los zit, of neem contact op met de dienst na verkoop of een erkende dealer. Ninebot is het handelsmerk van Ninebot (Beijing) Tech Co., Ltd; Segway en het Rider Design zijn de geregistreerde handelsmerken van Segway Inc., App Store en Apple Logo zijn handelsmerken van Apple Inc. Google Play en het Google Play-logo zijn handelsmerken van Google LLC.Het Bluetooth-woordmerk® en -logo's zijn geregistreerde handelsmerken die eigendom zijn van Bluetooth SIG, Inc. en elk gebruik van dergelijke merken door Segway-Ninebot is onder licentie. Andere handelsmerken en handelsnamen zijn die van hun betreende eigenaars. We hebben geprobeerd om beschrijvingen en instructies op te nemen voor alle functies van de KickScooter op het moment van afdrukken. Vanwege de constante verbetering van productkenmerken en wijzigingen van ontwerp, kan uw KickScooter enigszins afwijken van de afbeelding in dit document. Scan de QR-code of ga naar de Apple App Store (iOS) of de Google Play Store (Android) om de app te downloaden en te installeren. Houd er rekening mee dat er meerdere Segway- en Ninebot-modellen zijn met verschillende functies en dat sommige van de hierin genoemde functies mogelijk niet van toepassing zijn op uw voertuig. De fabrikant behoudt zich het recht voor om het ontwerp en de functionaliteit van het KickScooter-product en de documentatie zonder voorafgaande kennisgeving te wijzigen.© 2024 Ninebot (Beijing) Tech Co., Ltd. Alle rechten voorbehouden.(※De Segway-Ninebot-app kan KickScooter ondersteunen met ingebouwde Bluetooth) Handelsmerk BluetoothFrequentieband(en)Max. RF-vermogen2,4000-2,4835 GHz20 mWCa. 1081 x 475 x 1177 mm (42,6 x 18,7 x 46,3 in)Ca. 1081 x 475 x 548 mm (42,6 x 18,7 x 21,6 in)Ca. 1081 x 475 x 1177 mm (42,6 x 18,7 x 46,3 in)Ca. 1081 x 475 x 548 mm (42,6 x 18,7 x 21,6 in)ProductRijderMachineBatterijMotorLaderNinebot eKickScooter E2 II Ninebot eKickScooter E2 Plus II051401DDItem Parameter Naam ModelLengte × Breedte × HoogteGeplooid: Lengte × Breedte × HoogteMaximaal laadvermogenAanbevolen leeftijdVereiste hoogteMax. snelheidBereik bij max. snelheid [1] Max. hellingshoekOverrijdbaar terreinBedrijfstemperatuurOpslagtemperatuurIP-klasseDuur van het opladenNominale spanningMax. laadspanningLaadtemperatuurNominale energieNominale capaciteitBatterijbeheersysteemUitgangsvermogenIngangsspanningMax. uitgangsspanningNominale uitgangBandenRichtingaanwijzers8,1-inch holle schokabsorberende binnenbanden36,3 W100-240 V ~ 50-60 Hz25,2 V24,2 V 1,5 AMax. vermogenModel0,45 kW, 450 WRichtingaanwijzers voor en achterNominaal vermogen 0,25 kW, 250 WNBW25D201D5N-EU21,6 V25,2 V0 °C–44 °C (32–111 °F)220 Wh10,2 AhBescherming tegen overspanning/onderspanning/kortsluiting/overstroom/overtemperatuurCa. 25 km/u (15,5 mph)0,3 kW, 300 W0,50 kW, 500 W90 kg (198 lbs)14–60 jaar130–190 cm (4'3''–6'2'') [1]: Bereik bij max. snelheid: Getest tijdens het rijden met een volle accu, 75 ± 5 kg (165 ± 11 lbs) lading, 25 ± 5°C (77 ± 41 °F), bij de maximale snelheid op gemiddeld wegdek.

Enkele factoren die het bereik beïnvloeden zijn: snelheid, aantal starts en stops, omgevingstemperatuur, enz. Band Ander051402EECa. 16,8 kg (37,0 lbs)Ca. 16,2 kg (35,7 lbs)Netto gewicht Aanbevolen onderhoudsschema Om veilig rijden te garanderen, zijn dagelijkse zorg en regelmatig onderhoud essentieel. U, de eigenaar, hebt controle over weet hoe vaak u uw scooter gebruikt, hoe hard u hem gebruikt en waar u hem gebruikt. Het is de verantwoordelijkheid van de eigenaar om regelmatig controles uit te voeren en uw scooter naar een erkend servicecentrum te brengen voor inspectie en onderhoud. Raadpleeg het onderhoudsschema hieronder.Opmerking: Dit onderhoudsschema brengt servicekosten in rekening. Item Onderdeel Het is vereist dat originele Segway-Ninebot onderdelen worden gebruikt voor reparaties en vervangingen. Functionele onderdelen Onderhoudsmethode Elke 3 maanden Elke 6 maanden of elke 500 km (310 mijl) Na 2 jaar of een totale kilometerstand > 5,000 km

Montage achterwiel Gas- en remhendels Montage voorvork Vouwmechanisme Montage trommelrem Dashboard

Item Onderdeel Onderdelen hoofdframe Gebruik een zachte, natte doek om het hoofdframe schoon te vegen. Bandenslijtage Schroeven op de bovenkant van de stang Onderhoud hoofdrame Controleer of de banden gebarsten, vervormd of aanzienlijk versleten zijn. Draai de zes schroeven vast die met het stuur en de stuurpen zijn bevestigd. Het voorgestelde koppel is 5,5±0,3 Nm. Draai de schroef op het gaspedaal aan. Het voorgestelde koppel is 2±0,1 Nm. Draai de schroeven op de remhendels vast. Het voorgestelde koppel is 5±0,1 Nm. Draai de schroeven aan de bovenkant van de stang vast. Het voorgestelde koppel is 2±0,1 Nm. Onderhoudsmethode Elke 3 maanden Elke 6 maanden of elke 500 km (310 mijl) Na 2 jaar of een totale kilometerstand > 5,000 km

Item Onderdeel Naafmotor Onderhoud van het achterwiel Trommelrem Om te accelereren en af te remmen, controleert u of de naafmotor is vastgelopen of abnormale geluiden maakt. Controleer of het achterwiel vastloopt of wankelt, of de as uit balans is.

1) Draai aan het achterwiel, het draait normaal. Het achterwiel mag

2) Knijp in de remhendel, het achterwiel stopt met bewegen.

Onderhoudsmethode Elke 3 maanden Elke 6 maanden of elke 500 km (310 mijl) Na 2 jaar of een totale kilometerstand > 5,000 km

Inspectiefunctie Inspectiefunctie Koplamp Controleer de koplamp en kijk of deze helder brandt. Richtingaanwijzers Zet de schakelaar van d richtingaanwijzers respectievelijk naar links / rechts, controleer of de richtingaanwijzers aan de linker- / rechterkant normaal knipperen. Dashboard Zet de scooter aan, het dashboard werkt naar behoren. Gashendel Bezig met opladen Stuurinrichting Knoppen Foutdetectie Houd het gaspedaal ingedrukt en laat het vervolgens los en controleer op acceleratie en vertraging. Na het verbinden met de Segway-Ninebot-app:

1) Werk de rmware bij naar de nieuwste versie.

2) Controleer of de melding van de bijbehorende foutcode en mogelijke oorzaken

weergegeven zal worden wanneer de scooter een fout detecteert. Laad de scooter op:

1) Controleer of het huidige accuvermogen op het dashboard wordt

Opladen: rood, Volledig opgeladen: groen. Druk of schakel de knop 3 keer in zonder storing. Test met linkse en rechtse bochten (de stuurhoek is 55°). Geen weerstand of vertraging bij het draaien.

√√√√√√√√√√√√√√ Montage accu Regelaar De accu moet worden vervangen wanneer deze 500 keer is opgeladen en ontladen of wanneer de totale kilometerstand meer dan 6,213 mijl (10,000 km) is. Opmerking: Het wordt aanbevolen om eenmaal per 60 dagen op te laden voor langdurige opslag. Het is vereist dat originele Segway-Ninebot onderdelen worden gebruikt voor reparaties en vervangingen. Belangrijke onderdelen Naafmotor Linker richtingaanwijzerRechter richtingaanwijzerAchterlicht en achterreectorVerzekering BordBluetoothmo dule SpanningsbemonsteringStroombemonstering NL NL NL
