MANUALE UTENTE Ninebot eKickScooter E2 Plus E II SEGWAY

09 10Pulsante di accensione: premere il pulsante per accendere lo scooter; tenerlo premuto per 2 secondi per spegnerlo. Quando lo scooter è acceso, premere il pulsante per accendere/spegnere il fanale anteriore e quello posteriore; premerlo due volte per passare da una modalità all'altra. Tachimetro: visualizza la velocità attuale dello scooter e i codici di errore. Modalità Camminata: Il faro anteriore e quello posteriore sono sempre accesi e non possono essere spenti. Modalità di velocità: sono disponibili 3 modalità. La velocità massima è la seguente:

• Autonomia delle varie modalità di velocità: Testata durante la guida con batteria a piena carica, con carico di 75 ± 5 kg (165 ± 11 lb), a una temperatura di 25 ± 5 °C (77 ± 41 °F) e alla max. velocità media di ciascuna modalità di velocità su asfalto. Indicatore di direzione sinistro: quando l'icona lampeggia, signica che gli indicatori di direzione sul lato sinistro sono accesi. Indicatore di direzione destro: quando l'icona lampeggia, signica che gli indicatori di direzione sul lato destro sono accesi. Notica di errore: indica che lo scooter ha rilevato un errore. Avviso di temperatura: indica che la temperatura della batteria ha raggiunto i 55 °C (131 °F) o è inferiore a 0 °C (32 °F). *In tal caso, lo scooter non sarà in grado di accelerare normalmente e non potrà essere ricaricato. Non utilizzarlo no a quando la temperatura rientra entro valori normali. Bluetooth: indica che lo scooter è stato collegato correttamente al dispositivo mobile. Livello della batteria: il livello di carica totale della batteria è pari a 5 bar. *Quando la prima barra della batteria è rossa, signica che la carica della batteria è estremamente bassa. Ricaricare immediatamente lo scooter. Promemoria di bloccaggio: quando l'icona si accende, signica che lo scooter è bloccato. Se vengono rilevati movimenti anomali, lo scooter inizierà a emettere un segnale acustico e il fanale posteriore si spegnerà. Diagramma

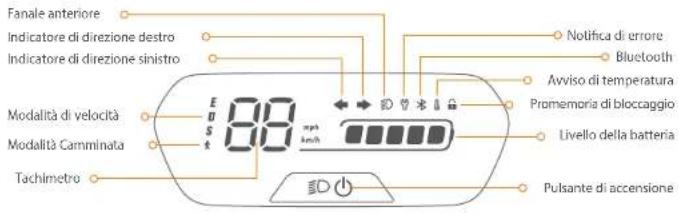

Dashboard e pulsante di accensione Tachimetro Avviso di temperatura Promemoria di bloccaggio Bluetooth Modalità di velocità Modalità Camminata Fanale anteriore Notica di errore Livello della batteria Pulsante di accensione Modello Modalità Limite di velocità modello E2 II Limite di velocità modello E2 Plus II 15 km/h (9,3 mph) 20 km/h (12,4 mph) 20 km/h (12,4 mph) 15 km/h (9,3 mph) 20 km/h (12,4 mph) 25 km/h (15,5 mph) Autonomia E2 Plus II* 25 km (15,5 mi) 25 km (15,5 mi) 20 km (12,4 mi) Autonomia E2 II* 25 km (15,5 mi) 20 km (12,4 mi) 20 km (12,4 mi) D (modalità Standard) E (modalità di risparmio energetico) S (modalità Sport) Campanello Manubrio Acceleratore elettronico Interruttore degli indicatori di direzione Indicatore di direzione sinistro Indicatore di direzione destro Gancio a scatto Cruscotto Leva del freno Fanale anteriore Stelo Pulsante di sicurezza Linea di sicurezza Meccanismo di piegatura Leva a sgancio rapido Parafango anteriore Ammortizzatore antiurto anteriore Motore a mozzo Porta di ricarica Pedana Supporto di chiusura Parafango posteriore Freno a tamburo Area targa Riettore laterale Riettore anteriore Cavalletto Vano batteria Pulsante di accensione Indicatore di direzione sinistro Indicatore di direzione destro Fanale posteriore e riettore posteriore ITIT

02IT Questo prodotto è certicato ANSI/CAN/UL-2272 da TÜV Rheinland. La batteria è conforme alla normativa UN/DOT 38.3. La batteria è conforme alla normativa ANSI/CAN/UL-2271. Dichiarazione di conformità per l'Unione europea Importanti informazioni in materia di riuti di apparecchiature elettriche ed elettroniche (RAEE) Questo simbolo riportato sul prodotto o sulla confezione indica che i prodotti elettrici ed elettronici in uso non devono essere smaltiti con i riuti urbani indierenziati. Anché le apparecchiature vengano smaltite adeguatamente, è responsabilità dell’utente predisporne la restituzione presso i punti di raccolta designati. Lo smaltimento corretto del prodotto consentirà di risparmiare risorse preziose e prevenire potenziali eetti negativi sulla salute e sull'ambiente, che potrebbero altrimenti derivare da una gestione inappropriata del prodotto smaltito. Lo smaltimento errato di questo riuto può comportare l’applicazione di sanzioni in conformità con la legislazione nazionale. Per ulteriori informazioni sul punto di raccolta più vicino, contattare le autorità locali. Informazioni rivolte agli utenti in materia di riciclaggio delle batterie Questo simbolo indica che le batterie e gli accumulatori, al termine del loro ciclo di vita, non devono essere smaltiti con i riuti urbani indierenziati. Il contributo dell’utente costituisce una parte importante dell’impegno volto a ridurre al minimo l'impatto di batterie e accumulatori sull'ambiente e sulla salute dell’uomo. Per un corretto riciclaggio, è possibile consegnare il prodotto e le batterie o gli accumulatori in esso contenuti al fornitore o a un punto di raccolta designato a costo zero. Lo smaltimento corretto del prodotto consentirà di risparmiare risorse preziose e prevenire potenziali eetti negativi sulla salute e sull'ambiente, che potrebbero altrimenti derivare da una gestione inappropriata del prodotto smaltito. Lo smaltimento errato di questo riuto può comportare l’applicazione di sanzioni in conformità con la legislazione nazionale. Esistono sistemi di raccolta dierenziata per batterie e accumulatori usati. Smaltire correttamente le batterie e gli accumulatori presso il centro di raccolta/riciclaggio dei riuti della propria comunità locale. Direttiva sulle apparecchiature radio Ninebot (Changzhou) Tech Co., Ltd. dichiara che il prodotto menzionato nella presente sezione è conforme ai requisiti essenziali e ad altre disposizioni pertinenti contenute nella direttiva sulle apparecchiature radio 2014/53/UE. Direttiva sulla restrizione dell'uso di determinate sostanze pericolose (RoHS) Ninebot (Changzhou) Tech Co., Ltd. dichiara che l'intero prodotto, comprese le sue varie parti (cavi, li e altri componenti), soddisfa i requisiti della direttiva RoHS 2011/65/UE e dell'emendamento alla direttiva delegata (UE) 2015/863 della Commissione sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche ("Rifusione della direttiva RoHS" o "RoHS 2.0"). Certicazioni Speciche Circa 1081 x 475 x 1177 mm (42,6 x 18,7 x 46,3 in) Circa. 1081 x 475 x 548 mm (42,6 x 18,7 x 21,6 in) Circa 1081 x 475 x 1177 mm (42,6 x 18,7 x 46,3 in) Circa 1081 x 475 x 548 mm (42,6 x 18,7 x 21,6 in) Prodotto Conducente Veicolo Batteria Motore Caricabatterie Ninebot eKickScooter E2 II Ninebot eKickScooter E2 Plus II 051401DD Voce Parametro Nome Modello Lunghezza × larghezza × altezza Da piegato: Lunghezza × larghezza × altezza Carico utile max. Età consigliata Altezza necessaria Max. velocità Autonomia alla max. velocità [1] Max. pendenza Terreni percorribili Temperatura di esercizio Temperatura di conservazione Grado di protezione IP Durata della ricarica Tensione nominale Max. tensione di ricarica Temperatura di ricarica Energia nominale Capacità nominale Sistema di gestione della batteria Potenza erogata Tensione di ingresso Max. tensione di uscita Uscita nominale Pneumatici Indicatori di direzione Pneumatici ammortizzanti con cavità interna da 8,1 pollici 36,3 W 100-240 V ~ 50-60 Hz 25,2 V 24,2 V 1,5 A Max. potenza Modello 0,45 kW, 450 W Indicatori di direzione anteriori e posteriori Potenza nominale 0,25 kW, 250 W

21,6 V 25,2 V 0-44 °C (32-111 °F) 220 Wh 10,2 Ah Protezione contro sovratensione/sottotensione/cortocircuito/ sovracorrente/sovratemperatura Circa 20 km/h (12,4 mph) Circa 20 km (12,4 mi) Circa il 12% Per lo più strade con fondo liscio o strade normali asfaltate -10-40 °C (14-104 °F) -10-50 °C (14-122 °F) IPX4 Circa 7,5 h Circa 25 km/h (15,5 mph) 0,3 kW, 300 W 0,50 kW, 500 W 90 kg (198 lb) 14-60 anni 130–190 cm (4'3''–6'2'') [1]: Autonomia alla max. velocità: Testata durante la guida con batteria a piena carica, con carico di 75 ± 5 kg (165 ± 11 lb), a una temperatura di 25 ± 5 °C (77 ± 41 °F) e alla max. velocità su asfalto. *Tra i fattori che inuenzano l'autonomia gurano velocità, carico, numero di avviamenti e arresti, temperatura ambiente, ecc. Pneumatici Altro 051402EE Circa 16,8 kg (37,0 lb)Circa 16,2 kg (35,7 lb)Peso netto

04Direttiva macchine Ninebot (Changzhou) Tech Co., Ltd. dichiara che il prodotto menzionato nella presente sezione è conforme ai requisiti essenziali e ad altre disposizioni pertinenti contenute nella direttiva macchine 2006/42/CE. Rappresentante autorizzato UE: Segway-Ninebot Europe Dynamostraat 7, 1014 BN Amsterdam, Paesi Bassi. Ninebot (Changzhou) Tech Co., Ltd. dichiara che i modelli del prodotto: 051401DD, 051402EE sono conformi ai requisiti essenziali e ad altre disposizioni pertinenti contenute nella direttiva sulle apparecchiature radio 2014/53/UE, nella direttiva macchine 2006/42/CE e nella direttiva RoHS 2011/65/UE, nonché nella modica alla direttiva delegata (UE) 2015/863 della Commissione. La dichiarazione di conformità può essere consultata al seguente indirizzo: https://eu-en.segway.com/instruction-manuals Guasti comuni Possibili cause Codice di errore Soluzione Errore di comunicazione Bluetooth Campionamento anomalo corrente di fase 1A del motore Campionamento anomalo corrente di fase 1B del motore Campionamento anomalo corrente di fase 1C del motore Campionamento anomalo sensore di Hall acceleratore Campionamento anomalo sensore di Hall freni Tensione predenita anomala Scrittura/lettura anomala dei dati Funzionamento non corretto FLASH S/N predenito Temperatura anomala della batteria Temperatura anomala del controller Temperatura anomala del motore Motore non calibrato Campionamento anomalo corrente bus Perdita di fase del motore Motore in stallo

Vericare il collegamento del lo di comunicazione del cruscotto e del cavo di controllo, oppure contattare il servizio post-vendita o un rivenditore autorizzato. Contattare il servizio post-vendita o un rivenditore autorizzato. Contattare il servizio post-vendita o un rivenditore autorizzato. Controllare che l'S/N del KickScooter sia quello predenito. Controllare l'ambiente operativo della batteria, oppure contattare il servizio post-vendita o un rivenditore autorizzato. La temperatura del controller è eccessivamente elevata, contattare il servizio post-vendita o un rivenditore autorizzato. Contattare il servizio post-vendita o un rivenditore autorizzato. Vericare che il lo collegato al motore e al controller non sia allentato, oppure contattare il servizio post-vendita o un rivenditore autorizzato. Vericare che il KickScooter non supporti un carico eccessivo, oppure contattare il servizio di assistenza o un rivenditore autorizzato. Vericare che l'acceleratore sia premuto quando il veicolo è acceso, oppure contattare il servizio post-vendita o un rivenditore autorizzato. Vericare che la leva del freno sia premuta quando il veicolo è acceso, oppure contattare il servizio post-vendita o un rivenditore autorizzato. Vericare che il lo collegato al cavo della batteria e al controller non sia allentato, oppure contattare il servizio post-vendita o un rivenditore autorizzato. Ninebot è un marchio di fabbrica di Ninebot (Beijing) Tech Co., Ltd.; Segway e Rider Design sono marchi registrati di Segway Inc. App Store e il logo Apple sono marchi di Apple Inc. Google Play e il logo Google Play sono marchi di Google LLC. Il marchio denominatore e i loghi Bluetooth® sono marchi registrati di proprietà di Bluetooth SIG, Inc. Qualsiasi uso di tali marchi da parte di Segway-Ninebot è concesso in licenza. Altri marchi e nomi commerciali appartengono ai rispettivi proprietari. Al momento della stampa, abbiamo cercato di includere descrizioni e istruzioni per tutte le funzioni del KickScooter. Tuttavia, a causa del costante miglioramento delle caratteristiche del prodotto e delle modiche al design, il KickScooter acquistato dall’utente potrebbe presentare lievi dierenze rispetto al veicolo illustrato in questo documento. Scansionare il codice QR o visitare l'App Store di Apple (iOS) o il Google Play Store (Android) per scaricare e installare l'app. Si tenga presente che esistono vari modelli di Segway e Ninebot con funzioni diverse; alcune delle funzioni qui menzionate potrebbero non essere applicabili alla propria unità. Il produttore si riserva il diritto di apportare modiche al design e alle funzionalità del prodotto KickScooter e di aggiornarne la documentazione senza alcun preavviso. © 2024 Ninebot (Beijing) Tech Co., Ltd. Tutti i diritti riservati. (※L'app Segway-Ninebot è in grado di supportare il KickScooter con Bluetooth incorporato) Marchio Bluetooth Banda(e) di frequenza Max. potenza RF 2,4000-2,4835 GHz 20 mW IT IT

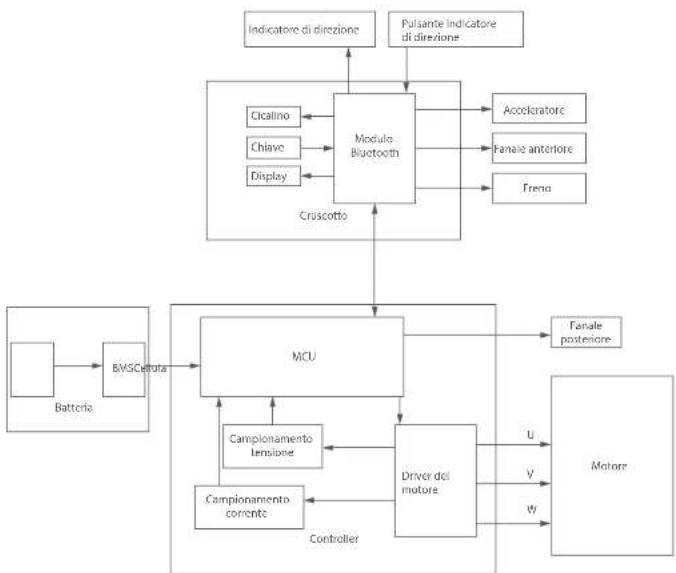

06Schema di cablaggio Controller Motore Cruscotto Acceleratore Freno Fanale anteriore MCU Cicalino Chiave Display

Driver del motore Batteria BMSCellula Fanale posteriore Indicatore di direzione Pulsante indicatore di direzione Programma di manutenzione consigliato Per garantire una guida sicura, sono essenziali una cura quotidiana e una manutenzione regolare. Il proprietario ha il controllo dello scooter e ne conosce la frequenza, l'intensità e i luoghi di utilizzo. È responsabilità del proprietario eseguire controlli regolari e portare lo scooter presso un centro servizi autorizzato per i controlli e la manutenzione. Consultare il programma di manutenzione riportato di seguito. Nota: il programma di manutenzione prevede un costo di servizio. Voce Componente Parti del corpo centrale Utilizzare un panno morbido e umido per pulire il corpo centrale del veicolo. Usura degli pneumatici Viti sulla parte superiore dello stelo Manutenzione del corpo centrale Controllare che gli pneumatici non siano incrinati, deformati o eccessivamente usurati. Serrare le sei viti che ssano il manubrio e lo stelo. La coppia consigliata è pari a 5,5±0,3 N·m. Serrare la vite dell'acceleratore. La coppia suggerita è pari a 2±0,1 N·m. Serrare le viti delle leve dei freni. La coppia suggerita è pari a 5±0,1 N·m. Serrare le viti sulla parte superiore dello stelo. La coppia suggerita è pari a 2±0,1 N·m. Metodo di manutenzione Ogni 3 mesi Ogni 6 mesi o ogni 500 km (310 mi) Dopo 2 anni o dopo aver raggiunto un chilometraggio totale > 5,000 km (3,107 mi)

Motore a mozzo Manutenzione ruota posteriore Freno a tamburo Per accelerare e decelerare, vericare che il motore a mozzo non sia bloccato o emetta suoni anomali. Controllare che la ruota posteriore non sia bloccata o instabile, oppure che l'albero dell'asse non sia sbilanciato.

1) Far girare la ruota posteriore e vericare che ruoti

normalmente. La ruota posteriore non deve bloccarsi o emettere suoni anomali. Nota: un leggero rumore non inuisce sulla sicurezza di guida. Ma se il freno a tamburo emette un forte rumore quando si utilizzano i freni, contattare il servizio clienti per assistenza.

2) Premere la leva del freno e vericare che la ruota posteriore si

Controllo delle funzioni Modulo Bluetooth Campionamento tensione Campionamento corrente

08Voce Componente Per eventuali riparazioni e sostituzioni, è necessario utilizzare parti originali Segway-Ninebot. Parti funzionali Metodo di manutenzione Ogni 3 mesi Ogni 6 mesi o ogni 500 km (310 mi) Dopo 2 anni o dopo aver raggiunto un chilometraggio totale > 5,000 km (3,107 mi) Gruppo ruota posteriore Acceleratore e leve dei freni Gruppo forcella anteriore Meccanismo di piegatura Gruppo freno a tamburo Cruscotto

Voce Componente Metodo di manutenzione Ogni 3 mesi Ogni 6 mesi o ogni 500 km (310 mi) Dopo 2 anni o dopo aver raggiunto un chilometraggio totale > 5,000 km (3,107 mi) Controllo delle funzioni Fanale anteriore Controllare il faro anteriore e vericare che emetta una luce intensa. Indicatori di direzione Spostare l'interruttore degli indicatori di direzione rispettivamente a sinistra/destra, vericando che gli indicatori di direzione sul lato sinistro/destro lampeggino normalmente. Cruscotto Accendere lo scooter e vericare che il cruscotto funzioni correttamente. Acceleratore Ricarica Sterzo Pulsanti Rilevamento guasti Tenere premuto l'acceleratore, quindi rilasciarlo in modo da vericare l'accelerazione e la decelerazione. Dopo la connessione all'app Segway-Ninebot:

1) Aggiornare il rmware alla versione più recente.

2) Vericare che la notica del codice di errore corrispondente e delle possibili

cause venga visualizzata quando lo scooter rileva un errore. Eettuare la ricarica dello scooter:

1) Vericare che sul cruscotto sia visualizzato l'attuale livello di carica

2) Controllare l'indicatore LED del caricabatterie.

In carica: rosso; ricarica completata: verde. Premere o attivare il pulsante 3 volte in modo continuato. Provare ad eettuare curve a sinistra e a destra (l'angolo di sterzo è pari a 55°). Nessuna resistenza o ritardo nello sterzare.

Gruppo batteria Controller La batteria deve essere sostituita dopo aver eseguito 500 cicli di carica e scarica o dopo aver superato un chilometraggio totale di 10,000 km (6,213 mi). Nota: si consiglia di eettuare la ricarica ogni 60 giorni per preservare la batteria a lungo. Per eventuali riparazioni e sostituzioni, è necessario utilizzare parti originali Segway-Ninebot. Parti importanti Motore a mozzo

Pulsante di accensione: premere il pulsante per accendere lo scooter; tenerlo premuto per 2 secondi per spegnerlo. Quando lo scooter è acceso, premere il pulsante per accendere/spegnere il fanale anteriore e quello posteriore; premerlo due volte per passare da una modalità all'altra. Tachimetro: visualizza la velocità attuale dello scooter e i codici di errore. Modalità Camminata: Il faro anteriore e quello posteriore sono sempre accesi e non possono essere spenti. Modalità di velocità: sono disponibili 3 modalità. La velocità massima è la seguente:

• Autonomia delle varie modalità di velocità: Testata durante la guida con batteria a piena carica, con carico di 75 ± 5 kg (165 ± 11 lb), a una temperatura di 25 ± 5 °C (77 ± 41 °F) e alla max. velocità media di ciascuna modalità di velocità su asfalto. Indicatore di direzione sinistro: quando l'icona lampeggia, signica che gli indicatori di direzione sul lato sinistro sono accesi. Indicatore di direzione destro: quando l'icona lampeggia, signica che gli indicatori di direzione sul lato destro sono accesi. Notica di errore: indica che lo scooter ha rilevato un errore. Avviso di temperatura: indica che la temperatura della batteria ha raggiunto i 55 °C (131 °F) o è inferiore a 0 °C (32 °F). *In tal caso, lo scooter non sarà in grado di accelerare normalmente e non potrà essere ricaricato. Non utilizzarlo no a quando la temperatura rientra entro valori normali. Bluetooth: indica che lo scooter è stato collegato correttamente al dispositivo mobile. Livello della batteria: il livello di carica totale della batteria è pari a 5 bar. *Quando la prima barra della batteria è rossa, signica che la carica della batteria è estremamente bassa. Ricaricare immediatamente lo scooter. Promemoria di bloccaggio: quando l'icona si accende, signica che lo scooter è bloccato. Se vengono rilevati movimenti anomali, lo scooter inizierà a emettere un segnale acustico e il fanale posteriore si spegnerà. Diagramma

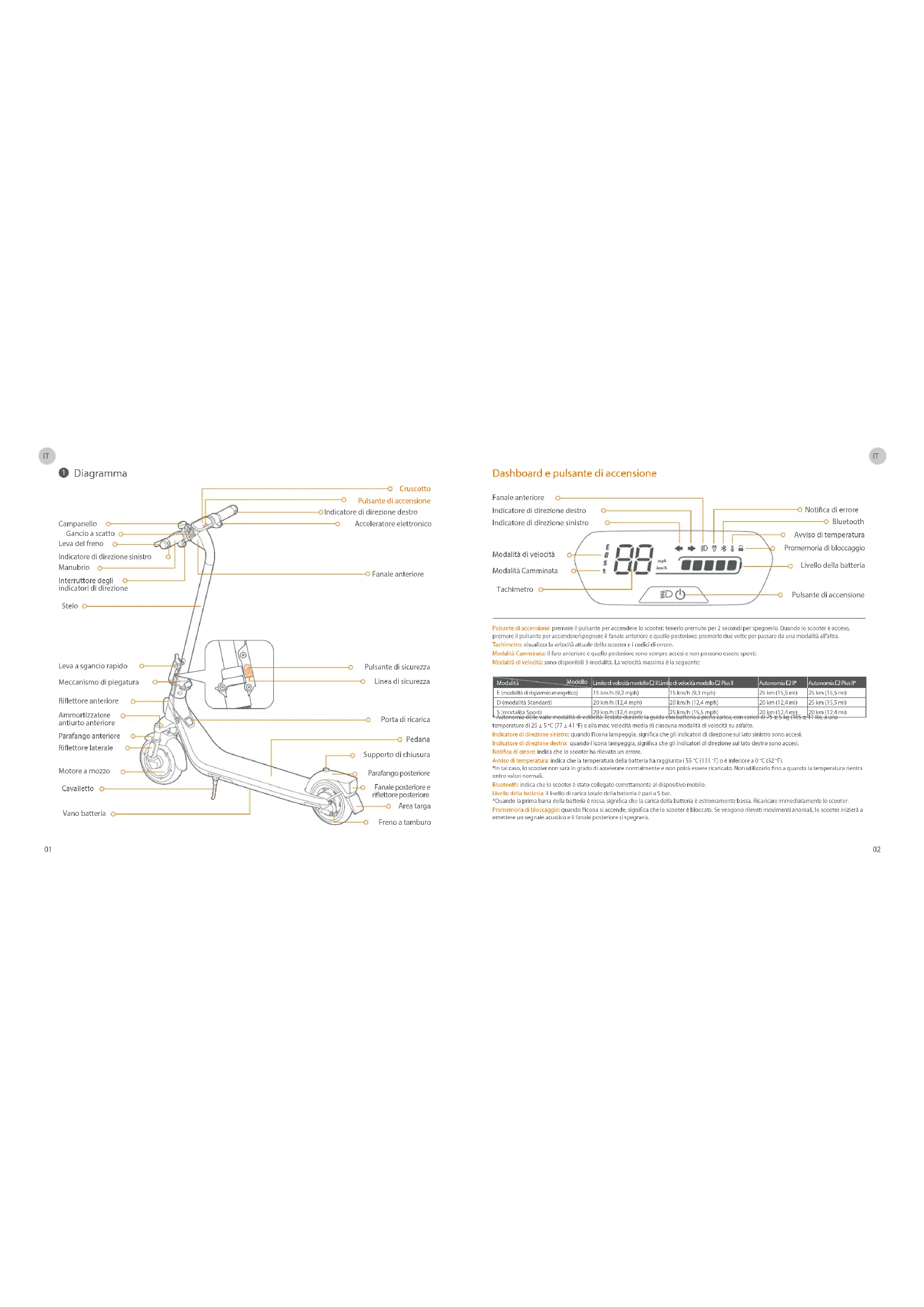

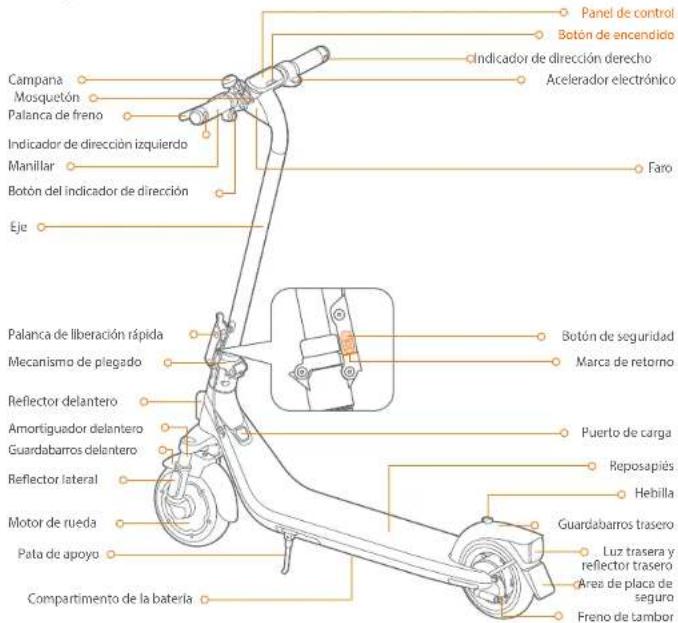

Dashboard e pulsante di accensione TachimetroAvviso di temperaturaPromemoria di bloccaggioBluetoothModalità di velocitàModalità CamminataFanale anterioreNotica di erroreLivello della batteriaPulsante di accensione Modello Modalità Limite di velocità modello E2 II Limite di velocità modello E2 Plus II 15 km/h (9,3 mph) 20 km/h (12,4 mph) 20 km/h (12,4 mph) 15 km/h (9,3 mph) 20 km/h (12,4 mph) 25 km/h (15,5 mph) Autonomia E2 Plus II* 25 km (15,5 mi) 25 km (15,5 mi) 20 km (12,4 mi) Autonomia E2 II* 25 km (15,5 mi) 20 km (12,4 mi) 20 km (12,4 mi) D (modalità Standard) E (modalità di risparmio energetico) S (modalità Sport) CampanelloManubrioAcceleratore elettronicoInterruttore degliindicatori di direzioneIndicatore di direzione sinistroIndicatore di direzione destroGancio a scattoCruscottoLeva del frenoFanale anterioreSteloPulsante di sicurezzaLinea di sicurezzaMeccanismo di piegaturaLeva a sgancio rapidoParafango anterioreAmmortizzatore antiurto anterioreMotore a mozzoPorta di ricaricaPedanaSupporto di chiusuraParafango posterioreFreno a tamburoArea targaRiettore lateraleRiettore anterioreCavallettoVano batteriaPulsante di accensione Questo prodotto è certicato ANSI/CAN/UL-2272 da TÜV Rheinland.La batteria è conforme alla normativa UN/DOT 38.3.La batteria è conforme alla normativa ANSI/CAN/UL-2271.Dichiarazione di conformità per l'Unione europeaImportanti informazioni in materia di riuti di apparecchiature elettriche ed elettroniche (RAEE) Questo simbolo riportato sul prodotto o sulla confezione indica che i prodotti elettrici ed elettronici in uso non devono essere smaltiti con i riuti urbani indierenziati. Anché le apparecchiature vengano smaltite adeguatamente, è responsabilità dell’utente predisporne la restituzione presso i punti di raccolta designati. Lo smaltimento corretto del prodotto consentirà di risparmiare risorse preziose e prevenire potenziali eetti negativi sulla salute e sull'ambiente, che potrebbero altrimenti derivare da una gestione inappropriata del prodotto smaltito. Lo smaltimento errato di questo riuto può comportare l’applicazione di sanzioni in conformità con la legislazione nazionale. Per ulteriori informazioni sul punto di raccolta più vicino, contattare le autorità locali.Informazioni rivolte agli utenti in materia di riciclaggio delle batterie Questo simbolo indica che le batterie e gli accumulatori, al termine del loro ciclo di vita, non devono essere smaltiti con i riuti urbani indierenziati. Il contributo dell’utente costituisce una parte importante dell’impegno volto a ridurre al minimo l'impatto di batterie e accumulatori sull'ambiente e sulla salute dell’uomo. Per un corretto riciclaggio, è possibile consegnare il prodotto e le batterie o gli accumulatori in esso contenuti al fornitore o a un punto di raccolta designato a costo zero. Lo smaltimento corretto del prodotto consentirà di risparmiare risorse preziose e prevenire potenziali eetti negativi sulla salute e sull'ambiente, che potrebbero altrimenti derivare da una gestione inappropriata del prodotto smaltito. Lo smaltimento errato di questo riuto può comportare l’applicazione di sanzioni in conformità con la legislazione nazionale. Esistono sistemi di raccolta dierenziata per batterie e accumulatori usati. Smaltire correttamente le batterie e gli accumulatori presso il centro di raccolta/riciclaggio dei riuti della propria comunità locale. Direttiva sulle apparecchiature radio Ninebot (Changzhou) Tech Co., Ltd. dichiara che il prodotto menzionato nella presente sezione è conforme ai requisiti essenziali e ad altre disposizioni pertinenti contenute nella direttiva sulle apparecchiature radio 2014/53/UE.Direttiva sulla restrizione dell'uso di determinate sostanze pericolose (RoHS) Ninebot (Changzhou) Tech Co., Ltd. dichiara che l'intero prodotto, comprese le sue varie parti (cavi, li e altri componenti), soddisfa i requisiti della direttiva RoHS 2011/65/UE e dell'emendamento alla direttiva delegata (UE) 2015/863 della Commissione sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche ("Rifusione della direttiva RoHS" o "RoHS 2.0"). Certicazioni Direttiva macchine Ninebot (Changzhou) Tech Co., Ltd. dichiara che il prodotto menzionato nella presente sezione è conforme ai requisiti essenziali e ad altre disposizioni pertinenti contenute nella direttiva macchine 2006/42/CE.Rappresentante autorizzato UE:Segway-Ninebot EuropeDynamostraat 7, 1014 BN Amsterdam, Paesi Bassi. Ninebot (Changzhou) Tech Co., Ltd. dichiara che i modelli del prodotto: 051401DD, 051402EE sono conformi ai requisiti essenziali e ad altre disposizioni pertinenti contenute nella direttiva sulle apparecchiature radio 2014/53/UE, nella direttiva macchine 2006/42/CE e nella direttiva RoHS 2011/65/UE, nonché nella modica alla direttiva delegata (UE) 2015/863 della Commissione.La dichiarazione di conformità può essere consultata al seguente indirizzo:https://eu-en.segway.com/instruction-manuals Speciche Schema di cablaggio ControllerMotoreCruscottoAcceleratoreFrenoFanale anteriore MCU CicalinoChiaveDisplay

Driver delmotoreBatteriaBMSCellulaFanaleposterioreIndicatore di direzionePulsante indicatore di direzione Guasti comuni Possibili causeCodice di erroreSoluzione Errore di comunicazione Bluetooth Campionamento anomalo corrente di fase 1A del motore Campionamento anomalo corrente di fase 1B del motore Campionamento anomalo corrente di fase 1C del motore Campionamento anomalo sensore di Hall acceleratore Campionamento anomalo sensore di Hall freni Tensione predenita anomala Scrittura/lettura anomala dei dati Funzionamento non corretto FLASH S/N predenito Temperatura anomala della batteria Temperatura anomala del controller Temperatura anomala del motore Motore non calibrato Campionamento anomalo corrente bus Perdita di fase del motore Motore in stallo

Vericare il collegamento del lo di comunicazione del cruscotto e del cavo di controllo, oppure contattare il servizio post-vendita o un rivenditore autorizzato. Contattare il servizio post-vendita o un rivenditore autorizzato. Contattare il servizio post-vendita o un rivenditore autorizzato. Controllare che l'S/N del KickScooter sia quello predenito. Controllare l'ambiente operativo della batteria, oppure contattare il servizio post-vendita o un rivenditore autorizzato. La temperatura del controller è eccessivamente elevata, contattare il servizio post-vendita o un rivenditore autorizzato. Contattare il servizio post-vendita o un rivenditore autorizzato. Vericare che il lo collegato al motore e al controller non sia allentato, oppure contattare il servizio post-vendita o un rivenditore autorizzato. Vericare che il KickScooter non supporti un carico eccessivo, oppure contattare il servizio di assistenza o un rivenditore autorizzato. Vericare che l'acceleratore sia premuto quando il veicolo è acceso, oppure contattare il servizio post-vendita o un rivenditore autorizzato. Vericare che la leva del freno sia premuta quando il veicolo è acceso, oppure contattare il servizio post-vendita o un rivenditore autorizzato. Vericare che il lo collegato al cavo della batteria e al controller non sia allentato, oppure contattare il servizio post-vendita o un rivenditore autorizzato. Ninebot è un marchio di fabbrica di Ninebot (Beijing) Tech Co., Ltd.; Segway e Rider Design sono marchi registrati di Segway Inc. App Store e il logo Apple sono marchi di Apple Inc. Google Play e il logo Google Play sono marchi di Google LLC. Il marchio denominatore e i loghi Bluetooth® sono marchi registrati di proprietà di Bluetooth SIG, Inc. Qualsiasi uso di tali marchi da parte di Segway-Ninebot è concesso in licenza. Altri marchi e nomi commerciali appartengono ai rispettivi proprietari. Al momento della stampa, abbiamo cercato di includere descrizioni e istruzioni per tutte le funzioni del KickScooter. Tuttavia, a causa del costante miglioramento delle caratteristiche del prodotto e delle modiche al design, il KickScooter acquistato dall’utente potrebbe presentare lievi dierenze rispetto al veicolo illustrato in questo documento. Scansionare il codice QR o visitare l'App Store di Apple (iOS) o il Google Play Store (Android) per scaricare e installare l'app. Si tenga presente che esistono vari modelli di Segway e Ninebot con funzioni diverse; alcune delle funzioni qui menzionate potrebbero non essere applicabili alla propria unità. Il produttore si riserva il diritto di apportare modiche al design e alle funzionalità del prodotto KickScooter e di aggiornarne la documentazione senza alcun preavviso.© 2024 Ninebot (Beijing) Tech Co., Ltd. Tutti i diritti riservati. (※L'app Segway-Ninebot è in grado di supportare il KickScooter con Bluetooth incorporato) Marchio BluetoothBanda(e) di frequenza Max. potenza RF2,4000-2,4835 GHz20 mWCirca 1081 x 475 x 1177 mm (42,6 x 18,7 x 46,3 in)Circa. 1081 x 475 x 548 mm (42,6 x 18,7 x 21,6 in)Circa 1081 x 475 x 1177 mm (42,6 x 18,7 x 46,3 in)Circa 1081 x 475 x 548 mm (42,6 x 18,7 x 21,6 in)ProdottoConducenteVeicoloBatteriaMotoreCaricabatterieNinebot eKickScooter E2 II Ninebot eKickScooter E2 Plus II051401DDVoce Parametro Nome ModelloLunghezza × larghezza × altezzaDa piegato: Lunghezza × larghezza × altezzaCarico utile max.Età consigliataAltezza necessariaMax. velocitàAutonomia alla max. velocità [1] Max. pendenzaTerreni percorribiliTemperatura di esercizioTemperatura di conservazioneGrado di protezione IPDurata della ricaricaTensione nominaleMax. tensione di ricaricaTemperatura di ricaricaEnergia nominaleCapacità nominaleSistema di gestione della batteriaPotenza erogataTensione di ingressoMax. tensione di uscitaUscita nominalePneumaticiIndicatori di direzionePneumatici ammortizzanti con cavità interna da 8,1 pollici36,3 W100-240 V ~ 50-60 Hz25,2 V24,2 V 1,5 AMax. potenzaModello0,45 kW, 450 WIndicatori di direzione anteriori e posterioriPotenza nominale 0,25 kW, 250 WNBW25D201D5N-EU21,6 V25,2 V0-44 °C (32-111 °F)220 Wh10,2 AhProtezione contro sovratensione/sottotensione/cortocircuito/sovracorrente/sovratemperaturaCirca 20 km/h (12,4 mph)Circa 20 km (12,4 mi)Circa il 12%Per lo più strade con fondo liscio o strade normali asfaltate-10-40 °C (14-104 °F)-10-50 °C (14-122 °F) IPX4 Circa 7,5 hCirca 25 km/h (15,5 mph)0,3 kW, 300 W0,50 kW, 500 W90 kg (198 lb)14-60 anni130–190 cm (4'3''–6'2'') [1]: Autonomia alla max. velocità: Testata durante la guida con batteria a piena carica, con carico di 75 ± 5 kg (165 ± 11 lb), a una temperatura di 25 ± 5 °C (77 ± 41 °F) e alla max. velocità su asfalto. *Tra i fattori che inuenzano l'autonomia gurano velocità, carico, numero di avviamenti e arresti, temperatura ambiente, ecc. PneumaticiAltro051402EECirca 16,8 kg (37,0 lb)Circa 16,2 kg (35,7 lb)Peso netto Programma di manutenzione consigliato Per garantire una guida sicura, sono essenziali una cura quotidiana e una manutenzione regolare. Il proprietario ha il controllo dello scooter e ne conosce la frequenza, l'intensità e i luoghi di utilizzo. È responsabilità del proprietario eseguire controlli regolari e portare lo scooter presso un centro servizi autorizzato per i controlli e la manutenzione. Consultare il programma di manutenzione riportato di seguito.Nota: il programma di manutenzione prevede un costo di servizio. Voce Componente Per eventuali riparazioni e sostituzioni, è necessario utilizzare parti originali Segway-Ninebot. Parti funzionali Metodo di manutenzione Ogni 3 mesi Ogni 6 mesi o ogni 500 km (310 mi) Dopo 2 anni o dopo aver raggiunto un chilometraggio totale > 5,000 km (3,107 mi) Gruppo ruota posteriore Acceleratore e leve dei freni Gruppo forcella anteriore Meccanismo di piegatura Gruppo freno a tamburo Cruscotto

Voce Componente Parti del corpo centrale Utilizzare un panno morbido e umido per pulire il corpo centrale del veicolo. Usura degli pneumatici Viti sulla parte superiore dello stelo Manutenzione del corpo centrale Controllare che gli pneumatici non siano incrinati, deformati o eccessivamente usurati. Serrare le sei viti che ssano il manubrio e lo stelo. La coppia consigliata è pari a 5,5±0,3 N·m. Serrare la vite dell'acceleratore. La coppia suggerita è pari a 2±0,1 N·m. Serrare le viti delle leve dei freni. La coppia suggerita è pari a 5±0,1 N·m. Serrare le viti sulla parte superiore dello stelo. La coppia suggerita è pari a 2±0,1 N·m. Metodo di manutenzione Ogni 3 mesi Ogni 6 mesi o ogni 500 km (310 mi) Dopo 2 anni o dopo aver raggiunto un chilometraggio totale > 5,000 km (3,107 mi)

Voce Componente Motore a mozzo Manutenzione ruota posteriore Freno a tamburo Per accelerare e decelerare, vericare che il motore a mozzo non sia bloccato o emetta suoni anomali. Controllare che la ruota posteriore non sia bloccata o instabile, oppure che l'albero dell'asse non sia sbilanciato.

1) Far girare la ruota posteriore e vericare che ruoti

normalmente. La ruota posteriore non deve bloccarsi o emettere suoni anomali. Nota: un leggero rumore non inuisce sulla sicurezza di guida. Ma se il freno a tamburo emette un forte rumore quando si utilizzano i freni, contattare il servizio clienti per assistenza.

2) Premere la leva del freno e vericare che la ruota posteriore si

arresti. Metodo di manutenzione Ogni 3 mesi Ogni 6 mesi o ogni 500 km (310 mi) Dopo 2 anni o dopo aver raggiunto un chilometraggio totale > 5,000 km (3,107 mi)

Controllo delle funzioni Controllo delle funzioni Fanale anteriore Controllare il faro anteriore e vericare che emetta una luce intensa.Indicatori di direzioneSpostare l'interruttore degli indicatori di direzione rispettivamente a sinistra/destra, vericando che gli indicatori di direzione sul lato sinistro/destro lampeggino normalmente.CruscottoAccendere lo scooter e vericare che il cruscotto funzioni correttamente.AcceleratoreRicaricaSterzoPulsantiRilevamento guastiTenere premuto l'acceleratore, quindi rilasciarlo in modo da vericare l'accelerazione e la decelerazione. Dopo la connessione all'app Segway-Ninebot:1) Aggiornare il rmware alla versione più recente.2) Vericare che la notica del codice di errore corrispondente e delle possibili cause venga visualizzata quando lo scooter rileva un errore.Eettuare la ricarica dello scooter:1) Vericare che sul cruscotto sia visualizzato l'attuale livello di carica della batteria.2) Controllare l'indicatore LED del caricabatterie.In carica: rosso; ricarica completata: verde.Premere o attivare il pulsante 3 volte in modo continuato.Provare ad eettuare curve a sinistra e a destra (l'angolo di sterzo è pari a 55°).Nessuna resistenza o ritardo nello sterzare.

√√√√√√√√√√√√√√Gruppo batteriaController La batteria deve essere sostituita dopo aver eseguito 500 cicli di carica e scarica o dopo aver superato un chilometraggio totale di 10,000 km (6,213 mi).Nota: si consiglia di eettuare la ricarica ogni 60 giorni per preservare la batteria a lungo. Per eventuali riparazioni e sostituzioni, è necessario utilizzare parti originali Segway-Ninebot. Parti importantiMotore a mozzoIndicatore di direzione sinistroIndicatore di direzione destroFanale posteriore e riettore posterioreModulo BluetoothCampionamento tensioneCampionamento corrente
