BEDIENUNGSANLEITUNG Ninebot eKickScooter E2 Plus E II SEGWAY

10Ein-/Aus-Schalter: Drücken Sie den Schalter, um den Roller einzuschalten; halten Sie den Schalter 2 Sekunden lang gedrückt, um ihn auszuschalten. Wenn der Roller eingeschaltet ist, drücken Sie die Taste, um das Frontlicht und das Rücklicht ein-/auszuschalten, und drücken Sie zweimal, um zwischen den Geschwindigkeitsmodi zu wechseln. Tachometer: Er zeigt die aktuelle Geschwindigkeit des Rollers sowie Fehlercodes an. Laufmodus: Das Frontlicht und das Rücklicht sind immer eingeschaltet und können nicht ausgeschaltet werden. Geschwindigkeitsmodus: Es sind 3 Modi verfügbar. Die Höchstgeschwindigkeit ist wie folgt:

• Reichweiten der Geschwindigkeitsmodi: Getestet während der Fahrt mit vollem Akku, 75 ± 5 kg (165 ± 11 lbs) Last, 25 ± 5°C (77 ± 41 °F), bei max. Durchschnittsgeschwindigkeit jedes Geschwindigkeitsmodus auf Asphalt. Linker Fahrtrichtungsanzeiger: Wenn dieses Symbol blinkt, bedeutet dies, dass die Fahrtrichtungsanzeiger auf der linken Seite eingeschaltet sind. Rechter Fahrtrichtungsanzeiger: Wenn dieses Symbol blinkt, bedeutet dies, dass die Fahrtrichtungsanzeiger auf der rechten Seite eingeschaltet sind. Fehlerbenachrichtigung: Zeigt an, dass der Roller einen Fehler erkannt hat. Temperaturwarnhinweis: Zeigt an, dass die Temperatur des Akkus 55 °C (131 °F) erreicht hat oder unter 0 °C (32 °F) liegt.

• Zu diesem Zeitpunkt kann der Roller nicht mehr normal beschleunigen und darf nicht mehr geladen werden. Verwenden Sie ihn erst, wenn die Temperatur wieder in den normalen Bereich zurückgegangen ist. Bluetooth: Zeigt an, dass der Roller erfolgreich mit dem Mobilgerät verbunden wurde. Akkuladestand: Die Gesamtleistung des Akkus liegt bei 5 Balken.

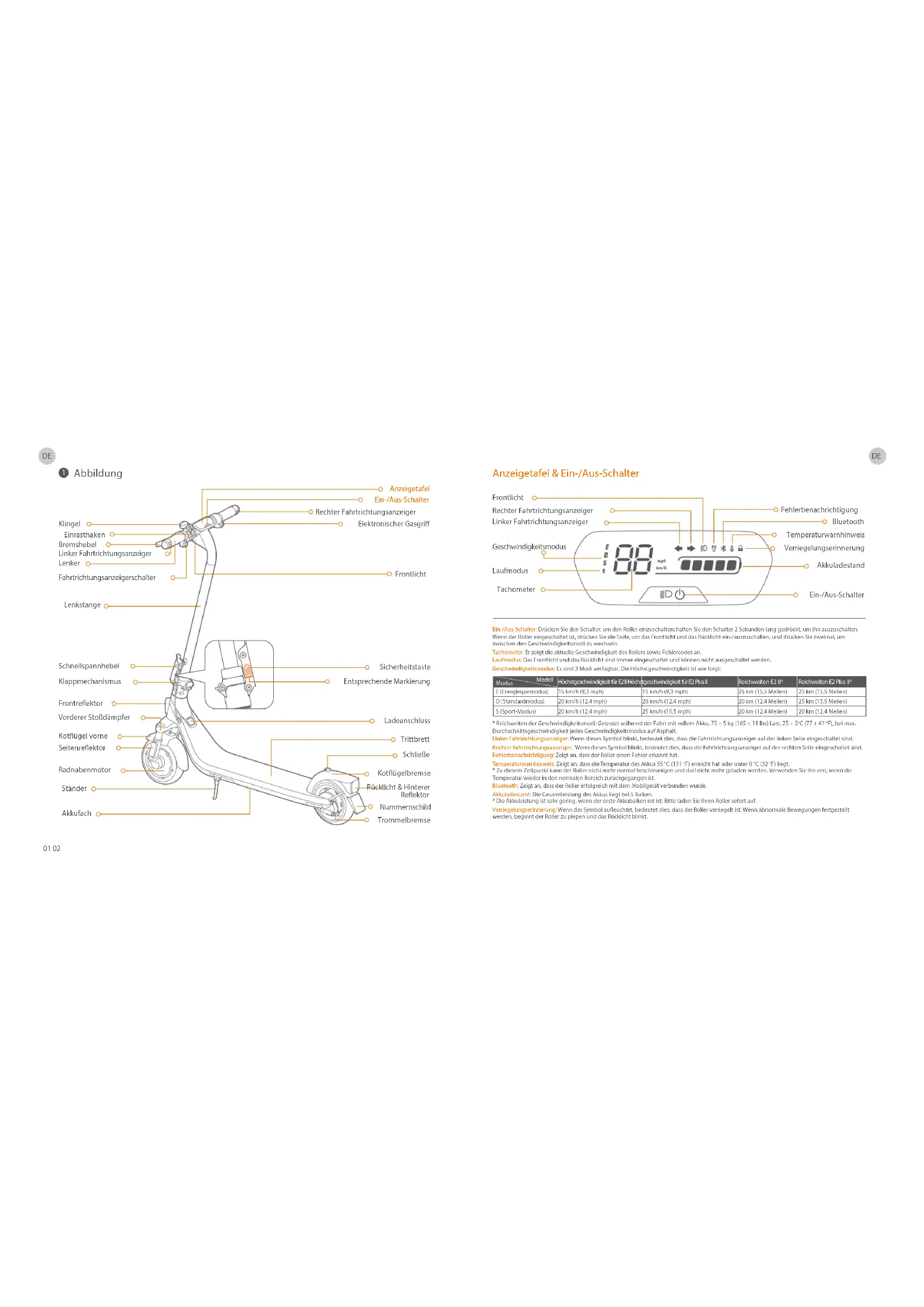

• Die Akkuleistung ist sehr gering, wenn der erste Akkubalken rot ist. Bitte laden Sie Ihren Roller sofort auf. Verriegelungserinnerung: Wenn das Symbol aueuchtet, bedeutet dies, dass der Roller verriegelt ist. Wenn abnormale Bewegungen festgestellt werden, beginnt der Roller zu piepen und das Rücklicht blinkt. Abbildung

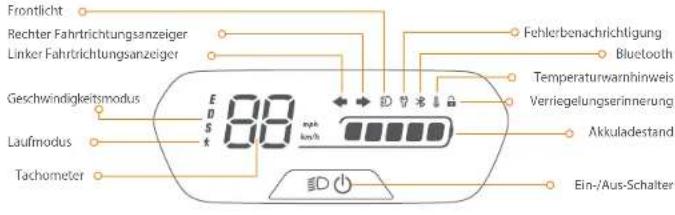

Anzeigetafel & Ein-/Aus-Schalter Tachometer Temperaturwarnhinweis Verriegelungserinnerung Bluetooth Geschwindigkeitsmodus Laufmodus Frontlicht Fehlerbenachrichtigung Akkuladestand Ein-/Aus-Schalter Modell Modus Höchstgeschwindigkeit für E2 II Höchstgeschwindigkeit für E2 Plus II 15 km/h (9,3 mph) 20 km/h (12,4 mph) 20 km/h (12,4 mph) 15 km/h (9,3 mph) 20 km/h (12,4 mph) 25 km/h (15,5 mph) Reichweiten E2 Plus II* 25 km (15,5 Meilen) 25 km (15,5 Meilen) 20 km (12,4 Meilen) Reichweiten E2 II* 25 km (15,5 Meilen) 20 km (12,4 Meilen) 20 km (12,4 Meilen) D (Standardmodus) E (Energiesparmodus) S (Sport-Modus) Klingel Lenker Elektronischer Gasgri Fahrtrichtungsanzeigerschalter Linker Fahrtrichtungsanzeiger Rechter Fahrtrichtungsanzeiger Einrasthaken Anzeigetafel Bremshebel Frontlicht Lenkstange Sicherheitstaste Entsprechende Markierung Klappmechanismus Schnellspannhebel Kotügel vorne Vorderer Stoßdämpfer Radnabenmotor Ladeanschluss Trittbrett Schließe Kotügelbremse Trommelbremse Seitenreektor Frontreektor Ständer Akkufach Ein-/Aus-Schalter Linker Fahrtrichtungsanzeiger Rechter Fahrtrichtungsanzeiger Rücklicht & Hinterer Reektor Nummernschild DEDE 01 02DE Dieses Produkt ist vom TÜV Rheinland nach ANSI/CAN/UL-2272 zertiziert. Der Akku entspricht den UN/DOT 38.3-Vorschriften. Der Akku entspricht den ANSI/CAN/UL-2271-Vorschriften. Konformitätserklärung der Europäischen Union Wichtige WEEE-Informationen Dieses Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass gebrauchte elektrische und elektronische Produkte nicht mit unsortiertem Hausmüll vermischt werden dürfen. Um eine ordnungsgemäße Verarbeitung zu gewährleisten, sind Sie dafür verantwortlich, Ihre Altgeräte bei den dafür vorgesehenen Sammelstellen abzugeben. Die ordnungsgemäße Entsorgung dieses Produkts trägt dazu bei, wertvolle Ressourcen zu sparen und mögliche negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die sonst durch unsachgemäße Abfallentsorgung entstehen könnten. Bei unsachgemäßer Entsorgung dieser Abfälle können gemäß den nationalen Rechtsvorschriften Strafen verhängt werden. Wenden Sie sich bitte an Ihre örtliche Behörde, um weitere Informationen zur nächstgelegenen ausgewiesenen Sammelstelle zu erhalten. Informationen zum Batterierecycling für Benutzer Dieses Symbol bedeutet, dass Batterien und Akkumulatoren am Ende ihrer Lebensdauer nicht mit unsortiertem Hausmüll vermischt werden dürfen. Ihre Teilnahme ist ein wichtiger Teil der Bemühungen, die Auswirkungen von Batterien und Akkumulatoren auf die Umwelt und die menschliche Gesundheit zu minimieren. Für ein ordnungsgemäßes Recycling können Sie dieses Produkt oder die darin enthaltenen Batterien oder Akkus an Ihren Lieferanten oder an eine dafür vorgesehene Sammelstelle zurückgeben. Die ordnungsgemäße Entsorgung dieses Produkts trägt dazu bei, wertvolle Ressourcen zu sparen und mögliche negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die sonst durch unsachgemäße Abfallentsorgung entstehen könnten. Bei unsachgemäßer Entsorgung dieser Abfälle können gemäß den nationalen Rechtsvorschriften Strafen verhängt werden. Es gibt getrennte Sammelsysteme für Altbatterien und -akkumulatoren. Bitte entsorgen Sie Batterien und Akkus ordnungsgemäß bei Ihrer örtlichen kommunalen Sammel-/Recyclingstelle. Funkanlagenrichtlinie Hiermit erklärt Ninebot (Changzhou) Tech Co., Ltd., dass das in diesem Abschnitt aufgeführte Produkt den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Funkanlagenrichtlinie 2014/53/EU entspricht. Richtlinie zur Einschränkung der Verwendung bestimmter gefährlicher Stoe (RoHS) Ninebot (Changzhou) Tech Co., Ltd. erklärt hiermit, dass das gesamte Produkt einschließlich der Teile (Kabel, Leitungen usw.) die Anforderungen der RoHS-Richtlinie 2011/65/EU und der Änderung der Delegierten Richtlinie (EU) 2015/863 der Kommission zur Einschränkung der Verwendung bestimmter gefährlicher Stoe in Elektro- und Elektronikgeräten („RoHS-Neufassung“ oder „RoHS 2.0“) erfüllt. Zertizierungen Technische Daten Ca. 1081 x 475 x 1177 mm (42,6 x 18,7 x 46,3 in) Ca. 1081 x 475 x 548 mm (42,6 x 18,7 x 21,6 in) Ca. 1081 x 475 x 1177 mm (42,6 x 18,7 x 46,3 in) Ca. 1081 x 475 x 548 mm (42,6 x 18,7 x 21,6 in) Produkt Fahrer Maschine Akku Motor Ladegerät Ninebot eKickScooter E2 II Ninebot eKickScooter E2 Plus II 051401DD Position Parameter Name Modell Länge × Breite × Höhe Eingeklappt: Länge × Breite × Höhe Max. Traglast Empfohlenes Alter Erforderliche Größe Max. Geschwindigkeit Reichweite unter max. Geschwindigkeit [1] Max. Steigung Befahrbares Terrain Betriebstemperatur Lagerungstemperatur IP-Schutzklasse Dauer der Auadung Nennspannung Max. Ladespannung Ladetemperatur Nennenergie Nennleistung BMS (Akkumanagementsystem) Ausgangsleistung Eingangsspannung Max. Ausgangsspannung Nennleistung Reifen Fahrtrichtungsanzeiger 8,1-Zoll-Innenhohlraumreifen mit stoßdämpfender Wirkung 36,3 W 100-240 V ~ 50-60 Hz 25,2 V 24,2 V 1,5 A Max. Leistung Model 0,45 kW, 450 W

Vordere und hintere Fahrtrichtungsanzeiger Nennleistung 0,25 kW, 250 W 21,6 V 25,2 V 0-44 °C (32-111 °F) 220 Wh 10,2 Ah Schutz gegen Überspannung/Unterspannung/Kurzschluss/ Überstrom/Übertemperatur Ca. 20 km/h (12,4 mph) Ca. 20 km (12,4 Meilen) Ca. 12 % Meistens glatte Straßen oder normaler Asphalt, geteerte Straßen -10-40 °C (14-104 °F) -10-50 °C (14-122 °F) IPX4 Ca. 7,5 h Ca. 25 km/h (15,5 mph) 0,3 kW, 300 W 0,50 kW, 500 W 90 kg (198 lbs) 14-60 Jahre alt 130-190 cm (4'3''-6'2'') [1]: Reichweite unter max. Geschwindigkeit: Getestet während der Fahrt mit vollem Akku, 75 ± 5 kg (165 ± 11 lbs) Last, 25 ± 5°C (77 ± 41 °F), max. Durchschnittsgeschwindigkeit auf Asphalt.

• Einige der Faktoren, die die Reichweite beeinussen, sind Geschwindigkeit, Last, Anzahl der Starts und Stopps, Umgebungstemperatur usw. Reifen Sonstiges 051402EE Ca. 16,8 kg (37,0 lbs)Ca. 16,2 kg (35,7 lbs)Nettogewicht

03 04Maschinenrichtlinie Hiermit erklärt Ninebot (Changzhou) Tech Co., Ltd., dass das in diesem Abschnitt aufgeführte Produkt den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Maschinenrichtlinie 2006/42/EG entspricht. Bevollmächtigter Vertreter (EU): Segway-Ninebot Europa Dynamostraat 7, 1014 BN Amsterdam, Niederlande. Ninebot (Changzhou) Tech Co., Ltd. erklärt hiermit, dass das Produktmodell: 051401DD, 051402EE den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Funkanlagenrichtlinie 2014/53/EU, der Maschinenrichtlinie 2006/42/EG und der RoHS-Richtlinie 2011/65/EU und der Änderung der Delegierten Richtlinie (EU) 2015/863 entspricht. Die Konformitätserklärung kann unter folgender Adresse eingesehen werden: https://eu-en.segway.com/instruction-manuals Häuge Fehler Mögliche UrsachenFehlercode Lösung Bluetooth-Kommunikationsfehler Anormale 1A-Phasenstrom-Abtastung des Motors Anormale 1B-Phasenstrom-Abtastung des Motors Anormale 1C-Phasenstrom-Abtastung des Motors Anormale Abtastung des Gasgri-Halls Anormale Abtastung des Brems-Halls Anormale Standardspannung Anormales Schreiben/Lesen von Daten Falscher FLASH-Betrieb Standard-Seriennummer Anormale Akkutemperatur Anormale Temperatur des Controllers Anormale Motortemperatur Motor nicht kalibriert Anormale Abtastung des BUS-Stroms Verlust der Motorphase Motor abgewürgt

Überprüfen Sie den Anschluss des Kommunikations- und Steuerkabels der Anzeigetafel, oder wenden Sie sich an den Kundendienst oder einen autorisierten Händler. Bitte wenden Sie sich an den Kundendienst oder einen autorisierten Händler. Bitte wenden Sie sich an den Kundendienst oder einen autorisierten Händler. Prüfen Sie, ob die Seriennummer des KickScooters die Standard-Seriennummer ist. Prüfen Sie die Arbeitsumgebung des Akkus, oder wenden Sie sich an den Kundendienst oder einen autorisierten Händler. Die Temperatur des Controllers ist zu hoch, wenden Sie sich bitte an den Kundendienst oder einen autorisierten Händler. Bitte wenden Sie sich an den Kundendienst oder einen autorisierten Händler. Prüfen Sie, ob das mit dem Motor und dem Controller verbundene Kabel locker ist, oder wenden Sie sich an den Kundendienst oder einen autorisierten Händler. Prüfen Sie, ob der KickScooter überlastet ist, oder wenden Sie sich an den Kundendienst oder einen autorisierten Händler. Prüfen Sie, ob der Gasgri beim Einschalten gedrückt ist, oder wenden Sie sich an den Kundendienst oder einen autorisierten Händler. Prüfen Sie, ob der Bremshebel beim Einschalten betätigt wird, oder wenden Sie sich an den Kundendienst oder einen autorisierten Händler. Prüfen Sie, ob das mit dem Akkukabel und dem Controller verbundene Kabel locker ist, oder wenden Sie sich an den Kundendienst oder einen autorisierten Händler. Ninebot ist eine Marke von Ninebot (Beijing) Tech Co., Ltd.; Segway und das Rider Design sind eingetragene Marken von Segway Inc., App Store und Apple Logo sind Marken von Apple Inc. Google Play und das Google Play-Logo sind Marken von Google LLC. Die Bluetooth®-Wortmarke und -Logos sind eingetragene Marken im Besitz von Bluetooth SIG, Inc. und jede Verwendung dieser Marken durch Segway-Ninebot erfolgt unter Lizenz. Andere Marken und Handelsnamen sind Eigentum der jeweiligen Inhaber. Wir haben versucht, Beschreibungen und Anweisungen für alle Funktionen des KickScooter zum Zeitpunkt des Drucks aufzunehmen. Aufgrund ständiger Verbesserung der Produkteigenschaften und von Designänderungen kann Ihr KickScooter jedoch leicht von dem in diesem Dokument beschriebenen Produkt abweichen. Scannen Sie den QR-Code oder besuchen Sie den Apple App Store (iOS) oder den Google Play Store (Android), um die App herunterzuladen und zu installieren. Bitte beachten Sie, dass es zahlreiche Segway- und Ninebot-Modelle mit unterschiedlichen Funktionen gibt und dass einige der hier genannten Funktionen für Ihr Modell möglicherweise nicht zutreend sind. Der Hersteller behält sich das Recht vor, Design undFunktionalität des KickScooter-Produkts sowie die Dokumentation ohne vorherige Mitteilung zu ändern. © 2024 Ninebot (Beijing) Tech Co., Ltd. Alle Rechte vorbehalten. (※Die Segway-Ninebot-App kann KickScooter mit integriertem Bluetooth unterstützen) Marke Bluetooth Frequenzband/-bänder Max. RF-Leistung 2,4000-2,4835 GHz 20 mW DE DE 05 06Schaltplan Controller Motor Anzeigetafel Elektronischer Gasgri Bremse Frontlicht MCU Summer Schlüssel Display

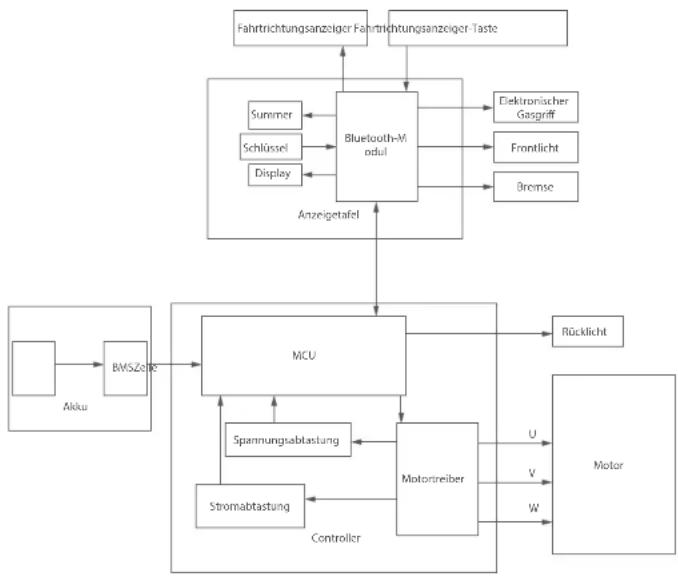

Motortreiber Akku BMSZelle Rücklicht Fahrtrichtungsanzeiger Fahrtrichtungsanzeiger-Taste Empfohlener Wartungsplan Um sicheres Fahren zu gewährleisten, sind tägliche Pege und regelmäßige Wartung unerlässlich. Sie, der Eigentümer, haben die Kontrolle und das Wissen darüber, wie oft Sie Ihren Roller benutzen, wie intensiv Sie ihn benutzen und wo Sie ihn benutzen. Es liegt in der Verantwortung des Eigentümers, regelmäßige Kontrollen durchzuführen und den Roller zur Inspektion und Wartung in ein autorisiertes Servicecenter zu bringen. Bitte beachten Sie den unten stehenden Wartungsplan. Hinweis: Für diesen Wartungsplan wird eine Servicegebühr erhoben. Position Komponente Teile des Hauptrahmens Wischen Sie den Hauptrahmen mit einem weichen, feuchten Tuch sauber. Reifenverschleiß Schrauben an der Lenkstange oben Wartung des Hauptrahmens Prüfen Sie, ob die Reifen rissig, verformt oder stark abgenutzt sind. Ziehen Sie die sechs Schrauben fest, mit denen der Lenker und die Lenkstange befestigt sind. Das empfohlene Drehmoment beträgt 5,5±0,3 N·m. Ziehen Sie die Schraube am elektronischen Gasgri fest. Das empfohlene Drehmoment beträgt 2±0,1 N·m. Ziehen Sie die Schrauben an den Bremshebeln fest. Das empfohlene Drehmoment beträgt 5±0,1 N·m. Ziehen Sie die Schrauben an der Lenkstange oben fest. Das empfohlene Drehmoment beträgt 2±0,1 N·m. Wartungsmethode Alle 3 Monate Alle 6 Monate oder alle 500 km (310 Meilen) Nach 2 Jahren oder einer Gesamt-kilometerleistung von mehr als 5,000 km (3,107 Meilen)

Radnabenmotor Wartung der Hinterräder Trommelbremse Prüfen Sie beim Beschleunigen und Abbremsen, ob der Radnabenmotor blockiert ist oder ungewöhnliche Geräusche von sich gibt. Prüfen Sie, ob das Hinterrad blockiert oder wackelt oder ob die Achswelle unausgeglichen ist.

1) Drehen Sie das Hinterrad, es dreht sich normal. Das Hinterrad

darf nicht blockieren oder ungewöhnliche Geräusche machen. Hinweis: Leichte Geräusche beeinträchtigen die Fahrsicherheit nicht. Wenn die Trommelbremse beim Bremsen jedoch laute Geräusche macht, wenden Sie sich bitte an den Kundendienst.

2) Betätigen Sie den Bremshebel, das Hinterrad bewegt sich

Funktionsprüfung Bluetooth-M odul Spannungsabtastung Stromabtastung DE DE 07 08Position Komponente Für Reparaturen und Austausch müssen Originalteile von Segway-Ninebot verwendet werden. Funktionale Teile Wartungsmethode Alle 3 Monate Alle 6 Monate oder alle 500

(310 Meilen) Nach 2 Jahren oder einer Gesamt- kilometerleistung von mehr als 5,000 km (3,107 Meilen) Baugruppe Hinterrad Elektronischer Gasgri & Bremshebel Baugruppe Vorderradgabel Klappmechanismus Baugruppe Trommelbremse Anzeigetafel

Position Komponente Wartungsmethode Alle 3 Monate Alle 6 Monate oder alle 500 km (310 Meilen) Nach 2 Jahren oder einer Gesamt- kilometerleistung von mehr als 5,000 km (3,107 Meilen) Funktionsprüfung Frontlicht Prüfen Sie, ob das Frontlicht hell leuchtet. Fahrtrichtungsa nzeiger Stellen Sie den Fahrtrichtungsanzeigerschalter jeweils nach links/rechts um und prüfen Sie, ob die Fahrtrichtungsanzeiger auf der linken/rechten Seite normal blinken. Anzeigetafel Schalten Sie den Roller ein, die Anzeigetafel funktioniert einwandfrei. Elektronischer Gasgri Auaden Lenkung Tasten Fehlererkennung Halten Sie den elektronischen Gasgri gedrückt und lassen Sie ihn wieder los, um die Beschleunigung und das Abbremsen zu überprüfen. Nach der Verbindung mit der Segway-Ninebot-App:

1) Aktualisieren Sie die Firmware auf die neueste Version.

2) Prüfen Sie, ob die Meldung des entsprechenden Fehlercodes und

der möglichen Ursachen angezeigt wird, wenn der Roller einen Fehler feststellt. Den Roller auaden:

1) Prüfen Sie, ob die aktuelle Akkuleistung auf der Anzeigetafel

2) Prüfen Sie die LED-Anzeige am Akkuladegerät.

Auaden: rot, vollständig aufgeladen: grün. Drücken Sie die Taste oder schalten Sie sie 3 Mal ohne Fehler um. Testen Sie mit Links- und Rechtskurven (der Lenkwinkel beträgt 55°). Kein Widerstand oder keine Verzögerung beim Abbiegen.

Baugruppe Akku Controller Der Akku muss ausgetauscht werden, wenn er 500 Mal aufgeladen und entladen wurde oder der Gesamtkilometerstand mehr als 10,000 km (6,213 Meilen) beträgt. Hinweis: Bei langfristiger Lagerung wird eine Auadung alle 60 Tage empfohlen. Für Reparaturen und Austausch müssen Originalteile von Segway-Ninebot verwendet werden. Wichtige Teile Radnabenmotor

FR FR FR FR FR FR FR FR Ein-/Aus-Schalter: Drücken Sie den Schalter, um den Roller einzuschalten; halten Sie den Schalter 2 Sekunden lang gedrückt, um ihn auszuschalten. Wenn der Roller eingeschaltet ist, drücken Sie die Taste, um das Frontlicht und das Rücklicht ein-/auszuschalten, und drücken Sie zweimal, um zwischen den Geschwindigkeitsmodi zu wechseln. Tachometer: Er zeigt die aktuelle Geschwindigkeit des Rollers sowie Fehlercodes an. Laufmodus: Das Frontlicht und das Rücklicht sind immer eingeschaltet und können nicht ausgeschaltet werden. Geschwindigkeitsmodus: Es sind 3 Modi verfügbar. Die Höchstgeschwindigkeit ist wie folgt:

• Reichweiten der Geschwindigkeitsmodi: Getestet während der Fahrt mit vollem Akku, 75 ± 5 kg (165 ± 11 lbs) Last, 25 ± 5°C (77 ± 41 °F), bei max. Durchschnittsgeschwindigkeit jedes Geschwindigkeitsmodus auf Asphalt. Linker Fahrtrichtungsanzeiger: Wenn dieses Symbol blinkt, bedeutet dies, dass die Fahrtrichtungsanzeiger auf der linken Seite eingeschaltet sind. Rechter Fahrtrichtungsanzeiger: Wenn dieses Symbol blinkt, bedeutet dies, dass die Fahrtrichtungsanzeiger auf der rechten Seite eingeschaltet sind. Fehlerbenachrichtigung: Zeigt an, dass der Roller einen Fehler erkannt hat. Temperaturwarnhinweis: Zeigt an, dass die Temperatur des Akkus 55 °C (131 °F) erreicht hat oder unter 0 °C (32 °F) liegt.

• Zu diesem Zeitpunkt kann der Roller nicht mehr normal beschleunigen und darf nicht mehr geladen werden. Verwenden Sie ihn erst, wenn die Temperatur wieder in den normalen Bereich zurückgegangen ist. Bluetooth: Zeigt an, dass der Roller erfolgreich mit dem Mobilgerät verbunden wurde. Akkuladestand: Die Gesamtleistung des Akkus liegt bei 5 Balken.

• Die Akkuleistung ist sehr gering, wenn der erste Akkubalken rot ist. Bitte laden Sie Ihren Roller sofort auf. Verriegelungserinnerung: Wenn das Symbol aueuchtet, bedeutet dies, dass der Roller verriegelt ist. Wenn abnormale Bewegungen festgestellt werden, beginnt der Roller zu piepen und das Rücklicht blinkt. Abbildung

Anzeigetafel & Ein-/Aus-Schalter TachometerTemperaturwarnhinweisVerriegelungserinnerungBluetoothGeschwindigkeitsmodusLaufmodusFrontlichtFehlerbenachrichtigungAkkuladestandEin-/Aus-Schalter Modell Modus Höchstgeschwindigkeit für E2 II Höchstgeschwindigkeit für E2 Plus II 15 km/h (9,3 mph) 20 km/h (12,4 mph) 20 km/h (12,4 mph) 15 km/h (9,3 mph) 20 km/h (12,4 mph) 25 km/h (15,5 mph) Reichweiten E2 Plus II* 25 km (15,5 Meilen) 25 km (15,5 Meilen) 20 km (12,4 Meilen) Reichweiten E2 II* 25 km (15,5 Meilen) 20 km (12,4 Meilen) 20 km (12,4 Meilen) D (Standardmodus) E (Energiesparmodus) S (Sport-Modus) KlingelLenkerElektronischer GasgriFahrtrichtungsanzeigerschalterLinker FahrtrichtungsanzeigerRechter FahrtrichtungsanzeigerEinrasthakenAnzeigetafelBremshebelFrontlichtLenkstangeSicherheitstasteEntsprechende MarkierungKlappmechanismusSchnellspannhebelKotügel vorneVorderer StoßdämpferRadnabenmotorLadeanschlussTrittbrettSchließeKotügelbremseTrommelbremseSeitenreektorFrontreektorStänderAkkufachEin-/Aus-Schalter Dieses Produkt ist vom TÜV Rheinland nach ANSI/CAN/UL-2272 zertiziert.Der Akku entspricht den UN/DOT 38.3-Vorschriften.Der Akku entspricht den ANSI/CAN/UL-2271-Vorschriften.Konformitätserklärung der Europäischen UnionWichtige WEEE-Informationen Dieses Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass gebrauchte elektrische und elektronische Produkte nicht mit unsortiertem Hausmüll vermischt werden dürfen. Um eine ordnungsgemäße Verarbeitung zu gewährleisten, sind Sie dafür verantwortlich, Ihre Altgeräte bei den dafür vorgesehenen Sammelstellen abzugeben. Die ordnungsgemäße Entsorgung dieses Produkts trägt dazu bei, wertvolle Ressourcen zu sparen und mögliche negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die sonst durch unsachgemäße Abfallentsorgung entstehen könnten. Bei unsachgemäßer Entsorgung dieser Abfälle können gemäß den nationalen Rechtsvorschriften Strafen verhängt werden. Wenden Sie sich bitte an Ihre örtliche Behörde, um weitere Informationen zur nächstgelegenen ausgewiesenen Sammelstelle zu erhalten.Informationen zum Batterierecycling für Benutzer Dieses Symbol bedeutet, dass Batterien und Akkumulatoren am Ende ihrer Lebensdauer nicht mit unsortiertem Hausmüll vermischt werden dürfen. Ihre Teilnahme ist ein wichtiger Teil der Bemühungen, die Auswirkungen von Batterien und Akkumulatoren auf die Umwelt und die menschliche Gesundheit zu minimieren. Für ein ordnungsgemäßes Recycling können Sie dieses Produkt oder die darin enthaltenen Batterien oder Akkus an Ihren Lieferanten oder an eine dafür vorgesehene Sammelstelle zurückgeben. Die ordnungsgemäße Entsorgung dieses Produkts trägt dazu bei, wertvolle Ressourcen zu sparen und mögliche negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die sonst durch unsachgemäße Abfallentsorgung entstehen könnten. Bei unsachgemäßer Entsorgung dieser Abfälle können gemäß den nationalen Rechtsvorschriften Strafen verhängt werden.Es gibt getrennte Sammelsysteme für Altbatterien und -akkumulatoren.Bitte entsorgen Sie Batterien und Akkus ordnungsgemäß bei Ihrer örtlichen kommunalen Sammel-/Recyclingstelle.FunkanlagenrichtlinieHiermit erklärt Ninebot (Changzhou) Tech Co., Ltd., dass das in diesem Abschnitt aufgeführte Produkt den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Funkanlagenrichtlinie 2014/53/EU entspricht.Richtlinie zur Einschränkung der Verwendung bestimmter gefährlicher Stoe (RoHS) Ninebot (Changzhou) Tech Co., Ltd. erklärt hiermit, dass das gesamte Produkt einschließlich der Teile (Kabel, Leitungen usw.) die Anforderungen der RoHS-Richtlinie 2011/65/EU und der Änderung der Delegierten Richtlinie (EU) 2015/863 der Kommission zur Einschränkung der Verwendung bestimmter gefährlicher Stoe in Elektro- und Elektronikgeräten („RoHS-Neufassung“ oder „RoHS 2.0“) erfüllt. Zertizierungen MaschinenrichtlinieHiermit erklärt Ninebot (Changzhou) Tech Co., Ltd., dass das in diesem Abschnitt aufgeführte Produkt den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Maschinenrichtlinie 2006/42/EG entspricht.Bevollmächtigter Vertreter (EU):Segway-Ninebot EuropaDynamostraat 7, 1014 BN Amsterdam, Niederlande. Ninebot (Changzhou) Tech Co., Ltd. erklärt hiermit, dass das Produktmodell: 051401DD, 051402EE den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Funkanlagenrichtlinie 2014/53/EU, der Maschinenrichtlinie 2006/42/EG und der RoHS-Richtlinie 2011/65/EU und der Änderung der Delegierten Richtlinie (EU) 2015/863 entspricht.Die Konformitätserklärung kann unter folgender Adresse eingesehen werden:https://eu-en.segway.com/instruction-manuals Technische Daten Schaltplan ControllerMotorAnzeigetafelElektronischerGasgriBremseFrontlicht MCU SummerSchlüsselDisplay

Motortreiber Akku BMSZelleRücklichtFahrtrichtungsanzeiger Fahrtrichtungsanzeiger-Taste Häuge Fehler Mögliche UrsachenFehlercode LösungBluetooth-KommunikationsfehlerAnormale 1A-Phasenstrom-Abtastung des MotorsAnormale 1B-Phasenstrom-Abtastung des MotorsAnormale 1C-Phasenstrom-Abtastung des MotorsAnormale Abtastung des Gasgri-HallsAnormale Abtastung des Brems-HallsAnormale StandardspannungAnormales Schreiben/Lesen von DatenFalscher FLASH-BetriebStandard-SeriennummerAnormale AkkutemperaturAnormale Temperatur des ControllersAnormale MotortemperaturMotor nicht kalibriertAnormale Abtastung des BUS-StromsVerlust der MotorphaseMotor abgewürgt

Überprüfen Sie den Anschluss des Kommunikations- und Steuerkabels der Anzeigetafel, oder wenden Sie sich an den Kundendienst oder einen autorisierten Händler.Bitte wenden Sie sich an den Kundendienst oder einen autorisierten Händler.Bitte wenden Sie sich an den Kundendienst oder einen autorisierten Händler.Prüfen Sie, ob die Seriennummer des KickScooters die Standard-Seriennummer ist.Prüfen Sie die Arbeitsumgebung des Akkus, oder wenden Sie sich an den Kundendienst oder einen autorisierten Händler.Die Temperatur des Controllers ist zu hoch, wenden Sie sich bitte an den Kundendienst oder einen autorisierten Händler.Bitte wenden Sie sich an den Kundendienst oder einen autorisierten Händler.Prüfen Sie, ob das mit dem Motor und dem Controller verbundene Kabel locker ist, oder wenden Sie sich an den Kundendienst oder einen autorisierten Händler.Prüfen Sie, ob der KickScooter überlastet ist, oder wenden Sie sich an den Kundendienst oder einen autorisierten Händler.Prüfen Sie, ob der Gasgri beim Einschalten gedrückt ist, oder wenden Sie sich an den Kundendienst oder einen autorisierten Händler.Prüfen Sie, ob der Bremshebel beim Einschalten betätigt wird, oder wenden Sie sich an den Kundendienst oder einen autorisierten Händler.Prüfen Sie, ob das mit dem Akkukabel und dem Controller verbundene Kabel locker ist, oder wenden Sie sich an den Kundendienst oder einen autorisierten Händler. Ninebot ist eine Marke von Ninebot (Beijing) Tech Co., Ltd.; Segway und das Rider Design sind eingetragene Marken von Segway Inc., App Store und Apple Logo sind Marken von Apple Inc. Google Play und das Google Play-Logo sind Marken von Google LLC. Die Bluetooth®-Wortmarke und -Logos sind eingetragene Marken im Besitz von Bluetooth SIG, Inc. und jede Verwendung dieser Marken durch Segway-Ninebot erfolgt unter Lizenz. Andere Marken und Handelsnamen sind Eigentum der jeweiligen Inhaber. Wir haben versucht, Beschreibungen und Anweisungen für alle Funktionen des KickScooter zum Zeitpunkt des Drucks aufzunehmen. Aufgrund ständiger Verbesserung der Produkteigenschaften und von Designänderungen kann Ihr KickScooter jedoch leicht von dem in diesem Dokument beschriebenen Produkt abweichen. Scannen Sie den QR-Code oder besuchen Sie den Apple App Store (iOS) oder den Google Play Store (Android), um die App herunterzuladen und zu installieren. Bitte beachten Sie, dass es zahlreiche Segway- und Ninebot-Modelle mit unterschiedlichen Funktionen gibt und dass einige der hier genannten Funktionen für Ihr Modell möglicherweise nicht zutreend sind. Der Hersteller behält sich das Recht vor, Design undFunktionalität des KickScooter-Produkts sowie die Dokumentation ohne vorherige Mitteilung zu ändern.© 2024 Ninebot (Beijing) Tech Co., Ltd. Alle Rechte vorbehalten.(※Die Segway-Ninebot-App kann KickScooter mit integriertem Bluetooth unterstützen) Marke BluetoothFrequenzband/-bänder Max. RF-Leistung 2,4000-2,4835 GHz20 mWCa. 1081 x 475 x 1177 mm (42,6 x 18,7 x 46,3 in)Ca. 1081 x 475 x 548 mm (42,6 x 18,7 x 21,6 in)Ca. 1081 x 475 x 1177 mm (42,6 x 18,7 x 46,3 in)Ca. 1081 x 475 x 548 mm (42,6 x 18,7 x 21,6 in)ProduktFahrerMaschine Akku MotorLadegerätNinebot eKickScooter E2 IINinebot eKickScooter E2 Plus II051401DDPosition Parameter Name ModellLänge × Breite × HöheEingeklappt: Länge × Breite × HöheMax. TraglastEmpfohlenes AlterErforderliche GrößeMax. Geschwindigkeit Reichweite unter max. Geschwindigkeit [1] Max. SteigungBefahrbares TerrainBetriebstemperaturLagerungstemperaturIP-SchutzklasseDauer der AuadungNennspannungMax. LadespannungLadetemperaturNennenergieNennleistungBMS (Akkumanagementsystem)AusgangsleistungEingangsspannungMax. AusgangsspannungNennleistungReifenFahrtrichtungsanzeiger8,1-Zoll-Innenhohlraumreifen mit stoßdämpfender Wirkung36,3 W100-240 V ~ 50-60 Hz25,2 V24,2 V 1,5 AMax. LeistungModel0,45 kW, 450 WNBW25D201D5N-EUVordere und hintere FahrtrichtungsanzeigerNennleistung 0,25 kW, 250 W21,6 V25,2 V0-44 °C (32-111 °F)220 Wh10,2 AhSchutz gegen Überspannung/Unterspannung/Kurzschluss/Überstrom/ÜbertemperaturCa. 20 km/h (12,4 mph)Ca. 20 km (12,4 Meilen)Ca. 12 %Meistens glatte Straßen oder normaler Asphalt, geteerte Straßen-10-40 °C (14-104 °F)-10-50 °C (14-122 °F) IPX4 Ca. 7,5 hCa. 25 km/h (15,5 mph)0,3 kW, 300 W0,50 kW, 500 W90 kg (198 lbs)14-60 Jahre alt130-190 cm (4'3''-6'2'') [1]: Reichweite unter max. Geschwindigkeit: Getestet während der Fahrt mit vollem Akku, 75 ± 5 kg (165 ± 11 lbs) Last, 25 ± 5°C (77 ± 41 °F), max. Durchschnittsgeschwindigkeit auf Asphalt.

• Einige der Faktoren, die die Reichweite beeinussen, sind Geschwindigkeit, Last, Anzahl der Starts und Stopps, Umgebungstemperatur usw. ReifenSonstiges051402EECa. 16,8 kg (37,0 lbs)Ca. 16,2 kg (35,7 lbs)Nettogewicht Empfohlener Wartungsplan Um sicheres Fahren zu gewährleisten, sind tägliche Pege und regelmäßige Wartung unerlässlich. Sie, der Eigentümer, haben die Kontrolle und das Wissen darüber, wie oft Sie Ihren Roller benutzen, wie intensiv Sie ihn benutzen und wo Sie ihn benutzen. Es liegt in der Verantwortung des Eigentümers, regelmäßige Kontrollen durchzuführen und den Roller zur Inspektion und Wartung in ein autorisiertes Servicecenter zu bringen. Bitte beachten Sie den unten stehenden Wartungsplan.Hinweis: Für diesen Wartungsplan wird eine Servicegebühr erhoben. Position Komponente Für Reparaturen und Austausch müssen Originalteile von Segway-Ninebot verwendet werden. Funktionale Teile Wartungsmethode Alle 3 Monate Alle 6 Monate oder alle 500

(310 Meilen) Nach 2 Jahren oder einer Gesamt-kilometerleistung von mehr als 5,000 km (3,107 Meilen) Baugruppe Hinterrad Elektronischer Gasgri & Bremshebel Baugruppe Vorderradgabel Klappmechanismus Baugruppe Trommelbremse Anzeigetafel

Position Komponente Teile des Hauptrahmens Wischen Sie den Hauptrahmen mit einem weichen, feuchten Tuch sauber. Reifenverschleiß Schrauben an der Lenkstange oben Wartung des Hauptrahmens Prüfen Sie, ob die Reifen rissig, verformt oder stark abgenutzt sind. Ziehen Sie die sechs Schrauben fest, mit denen der Lenker und die Lenkstange befestigt sind. Das empfohlene Drehmoment beträgt 5,5±0,3 N·m. Ziehen Sie die Schraube am elektronischen Gasgri fest. Das empfohlene Drehmoment beträgt 2±0,1 N·m. Ziehen Sie die Schrauben an den Bremshebeln fest. Das empfohlene Drehmoment beträgt 5±0,1 N·m. Ziehen Sie die Schrauben an der Lenkstange oben fest. Das empfohlene Drehmoment beträgt 2±0,1 N·m. Wartungsmethode Alle 3 Monate Alle 6 Monate oder alle 500 km (310 Meilen) Nach 2 Jahren oder einer Gesamt-kilometerleistung von mehr als 5,000 km (3,107 Meilen)

Position Komponente Radnabenmotor Wartung der Hinterräder Trommelbremse Prüfen Sie beim Beschleunigen und Abbremsen, ob der Radnabenmotor blockiert ist oder ungewöhnliche Geräusche von sich gibt. Prüfen Sie, ob das Hinterrad blockiert oder wackelt oder ob die Achswelle unausgeglichen ist.

1) Drehen Sie das Hinterrad, es dreht sich normal. Das Hinterrad

darf nicht blockieren oder ungewöhnliche Geräusche machen. Hinweis: Leichte Geräusche beeinträchtigen die Fahrsicherheit nicht. Wenn die Trommelbremse beim Bremsen jedoch laute Geräusche macht, wenden Sie sich bitte an den Kundendienst.

2) Betätigen Sie den Bremshebel, das Hinterrad bewegt sich

nicht mehr. Wartungsmethode Alle 3 Monate Alle 6 Monate oder alle 500 km (310 Meilen) Nach 2 Jahren oder einer Gesamt-kilometerleistung von mehr als5,000 km (3,107 Meilen)

Funktionsprüfung Funktionsprüfung Frontlicht Prüfen Sie, ob das Frontlicht hell leuchtet. Fahrtrichtungsa nzeiger Stellen Sie den Fahrtrichtungsanzeigerschalter jeweils nach links/rechts um und prüfen Sie, ob die Fahrtrichtungsanzeiger auf der linken/rechten Seite normal blinken. Anzeigetafel Schalten Sie den Roller ein, die Anzeigetafel funktioniert einwandfrei. Elektronischer Gasgri Auaden Lenkung Tasten Fehlererkennung Halten Sie den elektronischen Gasgri gedrückt und lassen Sie ihn wieder los, um die Beschleunigung und das Abbremsen zu überprüfen. Nach der Verbindung mit der Segway-Ninebot-App:

1) Aktualisieren Sie die Firmware auf die neueste Version.

2) Prüfen Sie, ob die Meldung des entsprechenden Fehlercodes und

der möglichen Ursachen angezeigt wird, wenn der Roller einen Fehler feststellt. Den Roller auaden:

1) Prüfen Sie, ob die aktuelle Akkuleistung auf der Anzeigetafel

2) Prüfen Sie die LED-Anzeige am Akkuladegerät.

Auaden: rot, vollständig aufgeladen: grün. Drücken Sie die Taste oder schalten Sie sie 3 Mal ohne Fehler um. Testen Sie mit Links- und Rechtskurven (der Lenkwinkel beträgt 55°). Kein Widerstand oder keine Verzögerung beim Abbiegen.

√√√√√√√√√√√√√√ Baugruppe Akku Controller Der Akku muss ausgetauscht werden, wenn er 500 Mal aufgeladen und entladen wurde oder der Gesamtkilometerstand mehr als 10,000 km (6,213 Meilen) beträgt. Hinweis: Bei langfristiger Lagerung wird eine Auadung alle 60 Tage empfohlen. Für Reparaturen und Austausch müssen Originalteile von Segway-Ninebot verwendet werden. Wichtige Teile Radnabenmotor Linker FahrtrichtungsanzeigerRechter FahrtrichtungsanzeigerRücklicht & Hinterer ReektorNummernschildBluetooth-M odul SpannungsabtastungStromabtastung DE DE DE DEDEDE
