Tipo de produto	Refrigerador-congelador embutível
Marca	Rosieres
Modelo	RBCP 3383 D
Dimensões (L x P x A)	560 x 540 x 1776 mm
Alimentação elétrica	220-240 V, 50 Hz
Classe climática	N (temperatura ambiente 16-32°C)
Capacidade de congelamento	Jusqu'à 24 kg/24h (segundo o modelo)
Autonomia em caso de falha	Aproximadamente 12 horas
Funções principais	Congelamento rápido (SUPER), regulação eletrônica de temperatura, alarme de temperatura
Painel de controle	Tela LED com teclas para ligar/desligar o freezer, ajustar a temperatura, ativar SUPER
Indicadores luminosos	LED de temperatura (2 intensidades), indicador vermelho de alarme (temperatura > -7°C), indicador laranja SUPER
Descongelamento	Automático para o refrigerador, manual para o congelador (quando o gelo ultrapassar 3 mm)
Sistema de drenagem de água	Alavanca de drenagem e bandeja de drenagem (não fornecida)
Inversão do sentido de abertura das portas	Possível, com kit fornecido (dobradiças e tampa)
Instalação em coluna	Necessita de uma coluna com chaminé de ventilação, junta e grade fornecidos
Manutenção e limpeza	Limpar regularmente o duto de drenagem, evitar o contato dos alimentos com a parede
Segurança	Parada retardada de 15 segundos para evitar paradas acidentais; função SUPER limitada a 50 horas
Peças sobressalentes e reparabilidade	Contatar o serviço pós-venda Rosieres; placa de identificação a ser informada

Perguntas frequentes - RBCP 3383 D ROSIERES

Como ajustar a temperatura do congelador?

Use as teclas (2) e (3) no painel de controle do freezer. A tecla (2) diminui a temperatura, a tecla (3) aumenta. Os LEDs indicam o nível: quanto mais LEDs acesos e maior sua intensidade, mais baixa a temperatura.

Como ativar a função SUPER para um congelamento rápido?

Pressione várias vezes a tecla (2) até que todos os LEDs tenham alta intensidade, depois pressione novamente até que o indicador laranja acenda. A função dura no máximo 50 horas. Para desativá-la antes, pressione a tecla (3).

O que significa o indicador vermelho aceso no painel?

O indicador vermelho de alarme acende quando a temperatura do freezer atinge -7°C ou mais. Ele desliga automaticamente quando a temperatura cai abaixo de -8°C. Na primeira partida ou após uma parada prolongada, pode permanecer aceso até que a temperatura baixe.

Como descongelar o refrigerador e o congelador?

O refrigerador descongela automaticamente durante as pausas do compressor. Para o congelador, descongele manualmente quando a camada de gelo ultrapassar 3 mm. Use a alavanca de drenagem para a água do descongelamento e coloque uma bandeja coletora.

Pode-se inverter o sentido de abertura das portas?

Sim, é possível. Siga os passos no manual: remova a haste superior, desmonte as portas, mova a dobradiça inferior, remonte as dobradiças e portas na ordem inversa. Tampa é fornecida.

Como instalar o aparelho em uma coluna?

Fixe a junta no lado oposto às dobradiças, insira o aparelho, fixe-o na parte superior e inferior com os parafusos fornecidos, depois encaixe a grade de ventilação. Certifique-se de que a coluna tenha uma chaminé de ventilação traseira e uma abertura frontal com grade.

O que fazer se o aparelho não ligar após a conexão?

Pressione a tecla (1) para ligar o freezer. A placa eletrônica memoriza as configurações, então após uma queda de energia, basta pressionar (1) novamente. Verifique também se a tomada está energizada.

Por que o compressor não para imediatamente após desligar o freezer?

O aparelho tem uma parada retardada de 15 segundos para evitar paradas acidentais. Se você pressionar novamente durante esse período, o funcionamento continua. Isso permite, por exemplo, limpar sem cortar a alimentação.

Qual é a quantidade máxima de alimentos para congelar?

A quantidade máxima está indicada na placa de dados do aparelho. Para um congelamento ideal, use a função SUPER e remova as gavetas, exceto a inferior, se necessário.

Como reduzir a formação de gelo no refrigerador?

Evite que os alimentos toquem a parede traseira. Se a temperatura ambiente estiver muito alta, ajuste o termostato do refrigerador para um número mais baixo (1-2) para evitar funcionamento contínuo e formação excessiva de gelo.

MANUAL DE UTILIZADOR RBCP 3383 D ROSIERES

PRECAUZIONI PER IL CORRETTO FUNZIONAMENTO

FUNCIONAMIENTO PARA UN CORRECTO FUNCIONAMIENTO

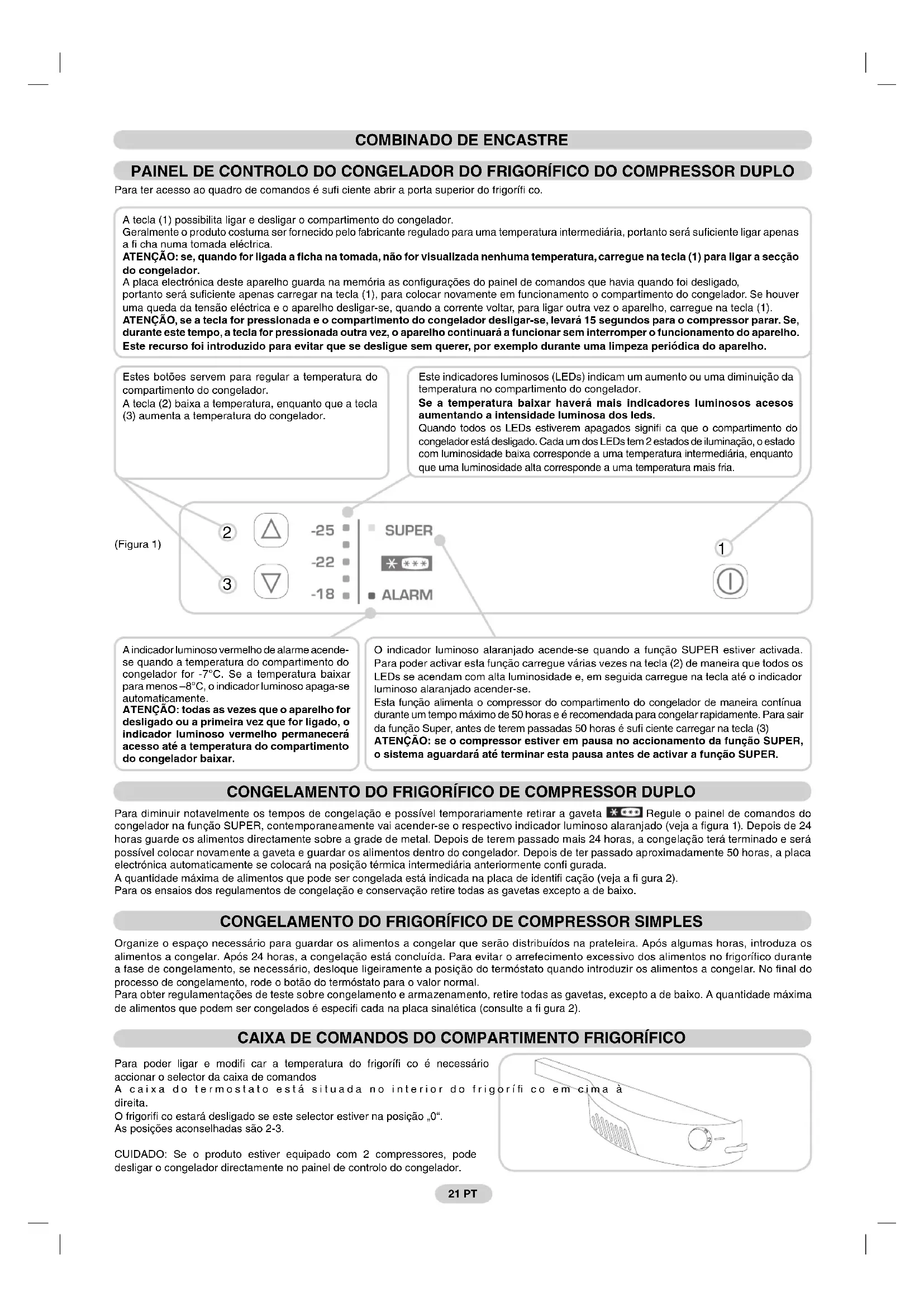

Para ter acesso ao quadro de comandos é sufi ciente abrir a porta superior do frigorifi co.

A tecla (1) possibilita ligar e desligar o compartimento do congelador.

Geralmente o produto costuma ser fornecido pelo fabricante regulado para uma temperatura intermediária, portanto será suficiente ligar apenas a fi cha numa tomada eléctrica.

ATENÇÃO: se, quando for ligada a ficha na tomada, não for visualizada nenhuma temperatura, carregue na tecla (1) para ligar a secção do congelador.

A placa electrónica deste aparelho guarda na memória as configurações do painel de comandos que havia quando foi desligado,

portanto será suficiente apenas carregar na tecla (1), para colocar novamente em funcionamento o compartimento do congelador. Se houver uma queda da tensão eléctrica e o aparelho desligar-se, quando a corrente voltar, para ligar outra vez o aparelho, carregue na tecla (1).

ATENÇÃO, se a tecla for pressionada e o compartimento do congelador desligar-se, levará 15 segundos para o compressor parar. Se,

durante este tempo, a tecla for pressionada outra vez, o aparelho continuará a funcionar sem interromper o funcionamento do aparelho.

Este recurso foi introduzido para evitar que se desligue sem querer, por exemplo durante uma limpeza periódica do aparelho.

Estes botões servem para regular a temperatura do compartimento do congelador.

A tecla (2) baixa a temperatura, enquanto que a tecla (3) aumenta a temperatura do congelador.

Este indicadores luminosos (LEDs) indicam um aumento ou uma diminuição da temperatura no compartimento do congelador.

Se a temperatura baixar haverá mais indicadores luminosos acesos aumentando a intensidade luminosa dos leds.

Quando todos os LEDs estiverem apagados signifi ca que o compartimento do congelador está desligado. Cada um dos LEDs tem 2 estados de iluminação, o estado com luminosidade baixa corresponde a uma temperatura intermediária, enquanto que uma luminosidade alta corresponde a uma temperatura mais fria.

(Figura 1)
2

-25

3

-18

A indicador luminoso vermelho de alarme acendese quando a temperatura do compartimento do congelador for -7^ . Se a temperatura baixar para menos -8^ , o indicador luminoso apaga-se automaticamente.

ATENÇÃO: todas as vezes que o aparelho for desligado ou a primeira vez que for ligado, o indicador luminoso vermelho permanecerá acesso até a temperatura do compartimento do congelador baixar.

O indicador luminoso alaranjado acende-se quando a função SUPER estiver activada. Para poder activar esta função carregue várias vezes na tecla (2) de maneira que todos os LEDs se acendam com alta luminosidade e, em seguida carregue na tecla até o indicador luminoso alaranjado acender-se.

Esta função alimenta o compressor do compartimento do congelador de maneira contínua durante um tempo máximo de 50 horas e é recomendada para congelar rapidamente. Para sair da função Super, antes de terem passadas 50 horas é sufi ciente carregar na tecla (3)

ATENÇÃO: se o compressor estiver em pausa no accionamento da função SUPER, o sistema aguardará até terminar esta pausa antes de activar a função SUPER.

CONGELAMENTO DO FRIGORÍFICO DE COMPRESSOR DUPLO

Para diminuir notavelmente os tempos de congelação e possível temporariamente retirar a gaveta 🇨 Regule o painel de comandos do congelador na função SUPER, contemporaneamente vai acender-se o respectivo indicador luminoso alaranjado (veja a figura 1). Depois de 24 horas guarde os alimentos directamente sobre a grade de metal. Depois de terem passado mais 24 horas, a congelação terá terminado e será possível colocar novamente a gaveta e guardar os alimentos dentro do congelador. Depois de ter passado aproximadamente 50 horas, a placa electrónica automaticamente se colocará na posição térmica intermediária anteriormente confi gurada.

A quantidade máxima de alimentos que pode ser congelada está indicada na placa de identifi cação (veja a fi gura 2).

Para os ensaios dos regulamentos de congelação e conservação retire todas as gavetas excepto a de baixo.

CONGELAMENTO DO FRIGORÍFICO DE COMPRESSOR SIMPLES

Organize o espaço necessário para guardar os alimentos a congelar que serão distribuídos na prateleira. Após algumas horas, introduza os alimentos a congelar. Após 24 horas, a congelação está concluída. Para evitar o arrefecimento excessivo dos alimentos no frigorífico durante a fase de congelamento, se necessário, desloque ligeiramente a posição do termóstato quando introduzir os alimentos a congelar. No final do processo de congelamento, rode o botão do termóstato para o valor normal.

Para obter regulamentações de teste sobre congelamento e armazenamento, retire todas as gavetas, excepto a de baixo. A quantidade máxima de alimentos que podem ser congelados é especifica cada na placa sinalética (consulte a fi gura 2).

CAIXA DE COMANDOS DO COMPARTIMENTO FRIGORÍFICO

Para poder ligar e modifi car a temperatura do frigorífi co é necessário accionar o selector da caixa de comandos

A caixa do termostato está situada no interior do frig direita.

O frigorifi co estará desligado se este selector estiver na posição „0“.

As posições aconselhadas são 2-3.

CUIDADO: Se o produto estiver equipado com 2 compressores, pode desligar o congelador directamente no painel de controlo do congelador.

DESCONGELAÇÃO

(Figura 2)

A Descongelação do compartimento do frigorifi co ocorre automáticamente durante as pausas do compressor.

A presença de uma camada fi na de gelo ou de gotas de água durante o funcionamento pode ser considerada normal.

É importante manter a conduta de descarga sempre limpa e evitar guardar os alimentos encostados na parede da cela.

É Aconselhável descongelar a zona congelador quando a camada de gelo ultrapassar 3 mm, de espessura.

Obs.: Nesta posição há a placa de identifI cação que contém os dados a serem comunicados à assistência técnica, se houver uma avaria.

Importante: Na presença de uma temperatura ambiente muito quente, pode ser que este aparelho funcione continuamente, com a consequente formação anómala de gelo na parede de fundo da cela frigorífera. Nestes casos será necessário colocar o selector do frigorífico em números mais baixos (1-2).

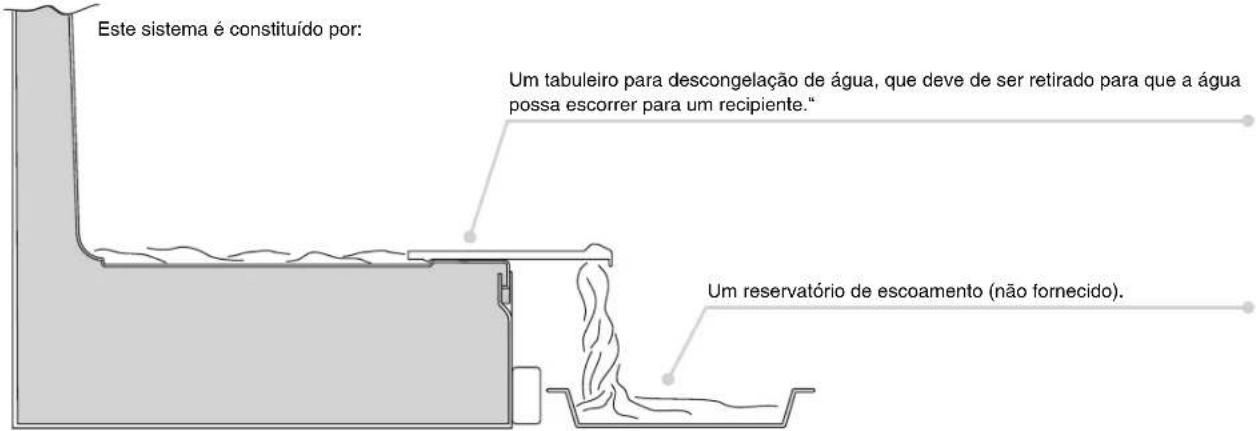

ESCOAMENTO DE ÁGUA

O congelador é equipado com um sistema de descarga da água de degelo.

INVERSÃO DA DIRECÇÃO DE ABERTURA DAS PORTAS

Retire a cavilha e o respectivo anel da travessa superior.

1

Desmonte o fecho central e as respectivas anilhas.

3

Retire a cavilha do fecho interior da direita e monte-a outra vez mas no fecho inferior da esquerda.

5

Inverta no móvei a coberta de engate da esquadrinha.

6

Monte outra vez os fechos e as portas trabalhando de baixo para cima 1 2→3.→

7

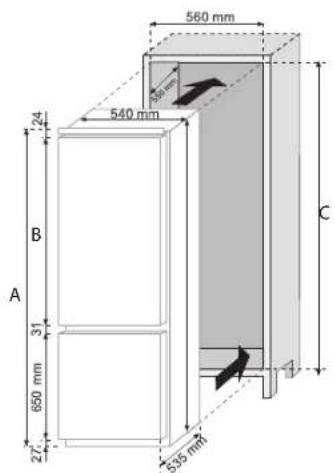

MEDIDAS DO PRODUTO E DO COMPARTIMENTO DE ENCAIXAR

A
B
C

	1040 mm17	2772m1776 mm
	1120 mm18	2852m1856 mm

ENCAIXAR O APARELHO NA COLUNA

Prenda a guarnição fornecida juntamente com o aparelho do lado oposto aos fechos.

1

Coloque o aparelho na coluna, encostando-o do lado oposto nos fechos.

2

Faça aderir perfeitamente a esquadrinha superior do aparelho no móvel.

3

Prenda a parte superior do aparelho no móvel, utilizando os parafusos fornecidos.

4

Prenda parte inferior do aparelho utilizando os parafusos fornecidos.

5

Aplique a grade de ventilação encaixando-a. Desaperte os parafusos de fi xação do fecho central da direita.

6

7

Coloque a placa perto da coluna.

8

Aperte a esquadrinha na coluna utilizando os parafusos fornecidos.

9

Aperte os parafusos de fi xação do fecho central da direita.

10

Realize as mesmas operações na esquadrinha central da esquerda.

11

FIXAR AS PORTAS NA COLUNA ENCAIXE NAS PORTAS DO APARELHO

Este aparelho é equipado com dispositivos para fi xar as portas do aparelho nas da coluna (patins de tracção).

Prenda o patim na parte interior da porta da coluna de encaixar na altura que desejar e a aproximadamente 20 mm. da aresta exterior da porta.

Abra as portas da coluna de encaixar e do frigorífi co. Posicione a tracção de engate sobre o patim e, em seguida, prenda-a na porta do frigorífi co.

Marque os pontos para prender os parafusos e perfure-os com uma broca de 2,5 de diâmetro.

Ligue a porta do aparelho na porta do móvel usando como referências as abas de tracção.

PRECAUÇÕES PARA UM FUNCIONAMENTO CERTO

Depois de ter encaixado o aparelho, posicione a parte traseira da coluna encostada na parede, de maneira que impeça o acesso ao compartimento do compressor.

Para um funcionamento correcto do aparelho é indespensável uma circulação de ar ser, de maneira a arrefecer o condensador que é situado na parte traseira do aparelho.

A propósito disto, a coluna deve ser equipada com uma chaminé na traseira, cuja abertura para cima não deve ser obstruída, e com uma fenda na parte dianteira que será coberta por uma grade de ventilação.

Medidas dos encaixes da coluna.

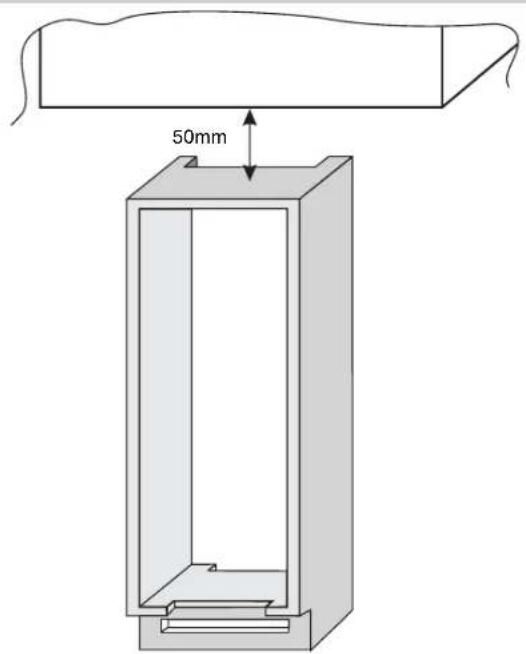

Medidas do espaço a ser deixado entre a coluna e o tecto.
