RBCP 3383 D - Lednice ROSIERES - Bezplatný návod k obsluze

Typ výrobku	Vestavná chladnička s mrazničkou
Značka	Rosieres
Model	RBCP 3383 D
Rozměry (Š x H x V)	560 x 540 x 1776 mm
Elektrické napájení	220-240 V, 50 Hz
Klimatická třída	N (okolní teplota 16-32°C)
Mrazicí kapacita	Až 24 kg/24h (podle modelu)
Výdrž při poruše	Přibližně 12 hodin
Hlavní funkce	Rychlé zmrazování (SUPER), elektronická regulace teploty, teplotní alarm
Ovládací panel	LED displej s tlačítky pro zapnutí/vypnutí mrazničky, nastavení teploty, aktivaci SUPER
Světelné indikátory	LED teploty (2 intenzity), červená kontrolka alarmu (teplota > -7°C), oranžová kontrolka SUPER
Odmrazování	Automatické pro chladničku, ruční pro mrazničku (když námraza přesáhne 3 mm)
Systém odvodu vody	Vypouštěcí páka a odvodní vanička (není součástí dodávky)
Obrácení směru otevírání dveří	Možné, s dodanou sadou (závěsy a krytka)
Instalace do sloupu	Vyžaduje sloup s větracím komínem, těsnění a mřížka jsou součástí
Údržba a čištění	Pravidelně čistěte odvodní potrubí, zabraňte kontaktu potravin se stěnou
Bezpečnost	Zpožděné vypnutí o 15 sekund, aby se zabránilo náhodnému vypnutí; funkce SUPER omezena na 50 hodin
Náhradní díly a opravitelnost	Kontaktujte zákaznický servis Rosieres; sdělte typový štítek

Často kladené otázky - RBCP 3383 D ROSIERES

Jak nastavit teplotu mrazničky?

Použijte tlačítka (2) a (3) na ovládacím panelu mrazničky. Tlačítko (2) snižuje teplotu, tlačítko (3) ji zvyšuje. LED indikují úroveň: čím více LED svítí a čím vyšší je jejich intenzita, tím nižší je teplota.

Jak aktivovat funkci SUPER pro rychlé zmrazování?

Stiskněte několikrát tlačítko (2), dokud všechny LED nemají vysokou intenzitu, poté stiskněte znovu, dokud se nerozsvítí oranžová kontrolka. Funkce trvá maximálně 50 hodin. Pro předčasné deaktivaci stiskněte tlačítko (3).

Co znamená rozsvícená červená kontrolka na panelu?

Červená kontrolka alarmu se rozsvítí, když teplota mrazničky dosáhne -7°C nebo více. Zhasne automaticky, když teplota klesne pod -8°C. Při prvním spuštění nebo po delším vypnutí může zůstat svítit, dokud teplota neklesne.

Jak odmrazit chladničku a mrazničku?

Chladnička odmrazuje automaticky během pauz kompresoru. U mrazničky odmrazujte ručně, když vrstva námrazy přesáhne 3 mm. Použijte vypouštěcí páku pro vodu z odmrazování a umístěte záchytnou vaničku.

Lze obrátit směr otevírání dveří?

Ano, je to možné. Postupujte podle kroků v návodu: odstraňte horní tyč, demontujte dveře, přesuňte spodní závěs, namontujte závěsy a dveře v opačném pořadí. Krytky jsou součástí dodávky.

Jak nainstalovat spotřebič do sloupu?

Připevněte těsnění na stranu protilehlou závěsům, vložte spotřebič, upevněte jej nahoře a dole dodanými šrouby, poté zacvakněte větrací mřížku. Ujistěte se, že sloup má zadní větrací komín a přední štěrbinu s mřížkou.

Co dělat, když se spotřebič po připojení nespustí?

Stiskněte tlačítko (1) pro zapnutí mrazničky. Elektronická deska si pamatuje nastavení, takže po výpadku proudu stačí znovu stisknout (1). Zkontrolujte také, zda je zásuvka pod napětím.

Proč se kompresor nezastaví okamžitě po vypnutí mrazničky?

Spotřebič má zpožděné vypnutí o 15 sekund, aby se zabránilo náhodnému vypnutí. Pokud během této doby znovu stisknete, provoz pokračuje. To umožňuje například čištění bez odpojení napájení.

Jaké je maximální množství potravin k zmrazení?

Maximální množství je uvedeno na typovém štítku spotřebiče. Pro optimální zmrazování použijte funkci SUPER a v případě potřeby vyjměte zásuvky kromě spodní.

Jak snížit tvorbu námrazy v chladničce?

Zabraňte kontaktu potravin se zadní stěnou. Pokud je okolní teplota velmi vysoká, nastavte termostat chladničky na nižší číslo (1-2), aby nedošlo k nepřetržitému provozu a nadměrné tvorbě námrazy.

NÁVOD K OBSLUZE RBCP 3383 D ROSIERES

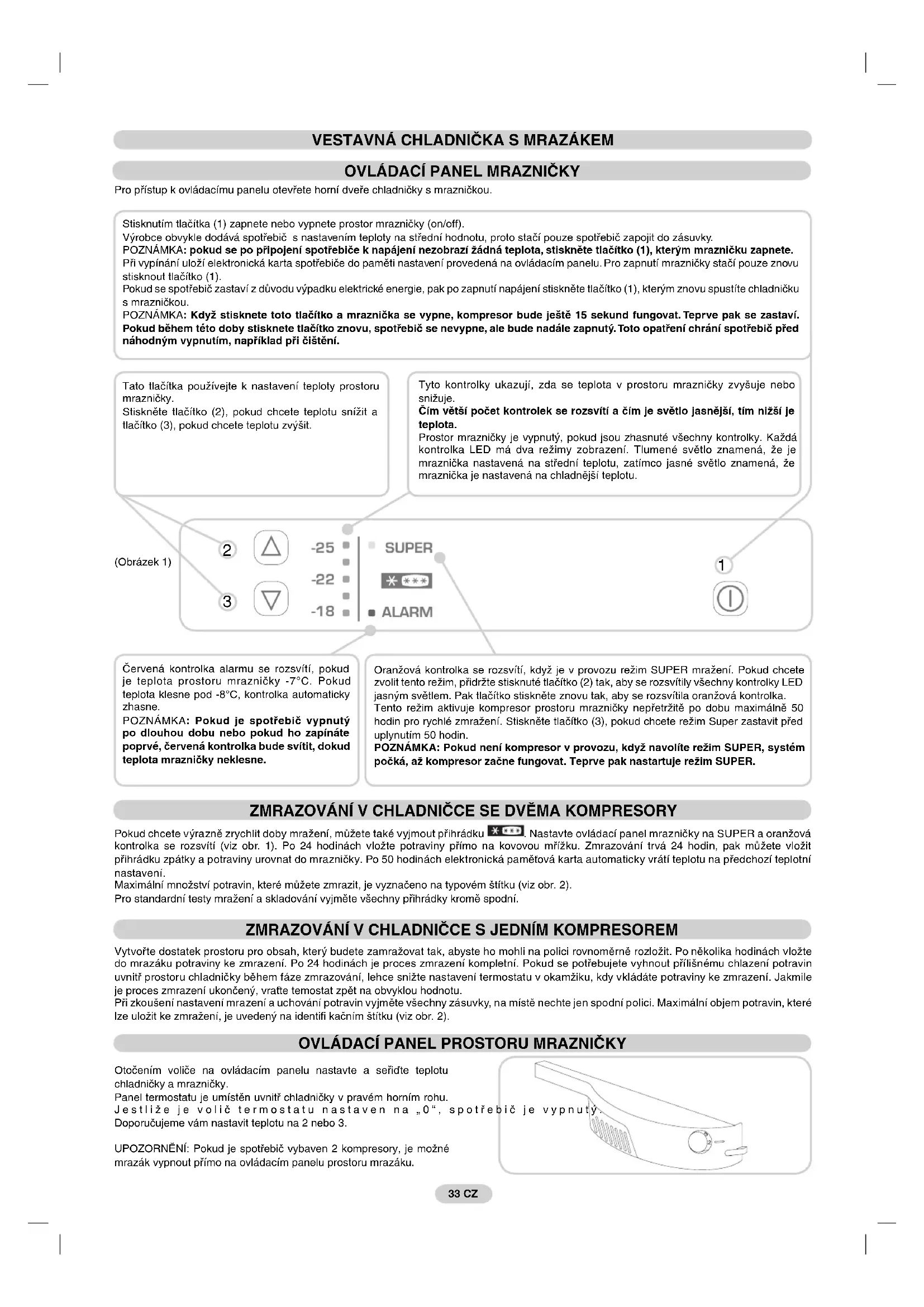

Pro přístup k ovládacímu panelu otevřete horní dveře chladničky s mrazničkou.

Stisknutím tlačítka (1) zapnete nebo vypnete prostor mrazničky (on/off).

Výrobce obvykle dodává spotřebič s nastavením teploty na střední hodnotu, proto stačí pouze spotřebič zapojit do zásuvky.

POZNÁMKA: pokud se po připojení spotřebiče k napájení nezobrazí žádná teplota, stiskněte tlačítko (1), kterým mrazničku zapnete. Při vypínání uloží elektronická karta spotřebiče do paměti nastavení provedená na ovládacím panelu. Pro zapnutí mrazničky stačí pouze znovu stisknout tlačítko (1).

Pokud se spotřebič zastaví z důvodu výpadku elektrické energie, pak po zapnutí napájení stiskněte tlačítko (1), kterým znovu spustíte chladničku s mrazničkou.

POZNÁMKA: Když stisknete toto tlačitko a mraznička se vypne, kompresor bude ještě 15 sekund fungovat. Teprve pak se zastaví. Pokud během této doby stisknete tlačitko znovu, spotřebič se nevypne, ale bude nadále zapnutý. Toto opatření chrání spotřebič pred náhodným vypnutím, například při čištění.

Tato tlačitka používejte k nastavení teploty prostoru mrazničky.

Stiskněte tlačitko (2), pokud chcete teplotu snížit a tlačitko (3), pokud chcete teplotu zvýšit.

Tyto kontrolky ukazují, zda se teplota v prostoru mrazničky zvyšuje nebo snižuje.

Čím větší počet kontrolek se rozsvítí a čím je světlo jasnější, tím nlžší je teplota.

Prostor mrazničky je vypnutý, pokud jsou zhasnuté všechny kontrolky. Každá kontrolka LED má dva režimy zobrazení. Tlumené světlo znamená, že je mraznička nastavená na střední teplotu, zatímco jasné světlo znamená, že mraznička je nastavená na chladnější teplotu.

(Obrázek 1)

2

-25

-22

-18

SUPER

ALARM

1

Červená kontrolka alarmu se rozsvítí, pokud je teplota prostoru mrazničky -7°C. Pokud teplota klesne pod -8°C, kontrolka automaticky zhasne.

POZNÁMKA: Pokud je spotřebič vypnutý po dlouhou dobu nebo pokud ho zapínáte poprvé, červená kontrolka bude svítit, dokud teplota mrazničky neklesne.

Oranžová kontrolka se rozsvití, když je v provozu režim SUPER mražení. Pokud chcete zvolit tento režim, přidržte stisknuté tlačitko (2) tak, aby se rozsvitily všechny kontrolky LED jasným světlem. Pak tlačitko stiskněte znovu tak, aby se rozsvitila oranžová kontrolka.

Tento režim aktivuje kompresor prostoru mrazničky nepřetržitě po dobu maximálně 50 hodin pro rychlé zmražení. Stiskněte tlačítko (3), pokud chcete režim Super zastavit před uplynutím 50 hodin.

POZNÁMKA: Pokud není kompresor v provozu, když navolíte režim SUPER, systém počká, až kompresor začne fungovat. Teprve pak nastartuje režim SUPER.

ZMRAZOVÁNÍ V CHLADNIČCE SE DVĚMA KOMPRESORY

Pokud chcete výrazně zrychlit doby mražení, můžete také vyjmout příhrádku * * * *. Nastavte ovládací panel mrazničky na SUPER a oranžová kontrolka se rozsvítí (viz obr. 1). Po 24 hodinách vložte potraviny přímo na kovovou mřížku. Zmrazování trvá 24 hodín, pak můžete vložit příhrádku zpátky a potraviny urovnat do mrazničky. Po 50 hodinách elektronická pamětová karta automaticky vrálí teplotu na předchozí teplotní nastavení.

Maximální množství potravin, které můžete zmrazit, je vyznačeno na typovém štítku (viz obr. 2).

Pro standardní testy mražení a skladování vyjměte všechny přihrádky kromě spodní.

ZMRAZOVÁNÍ V CHLADNIČCE S JEDNÍM KOMPRESOREM

Vytvořte dostatek prostoru pro obsah, který budete zamražovat tak, abyste ho mohli na polici rovnoměrně rozložit. Po několika hodinách vložte do mrazáku potraviny ke zmrazení. Po 24 hodinách je proces zmrazení kompletní. Pokud se potřebujete vyhnout přílišnému chlazení potravin uvnitř prostoru chladničky během fáze zmrazování, lehce snižte nastavení termostatu v okamžiku, kdy vkládáte potraviny ke zmrazení. Jakmile je proces zmrazení ukončený, vratte temostat zpět na obvyklou hodnotu.

Při zkoušení nastavení mrazení a uchování potravin vyjměte všechny zásuvky, na místě nechte jen spodní polici. Maximální objem potravin, které lze uložit ke zmražení, je uvedený na identifi kačním štítku (viz obr. 2).

OVLÁDACÍ PANEL PROSTORU MRAZNIČKY

Otočením voliče na ovládacím panelu nastavte a seřid'te teplotu chladničky a mrazničky.

Panel termostatu je umístěn uvnitř chladničky v pravém horním rohu.

Jestliže je volič termostatu nastaven na „0“, spotřebič je vypnutý

Doporučujeme vám nastavit teplotu na 2 nebo 3.

UPOZORNĚNÍ: Pokud je spotřebič vybaven 2 kompresory, je možné mrazák vypnout přímo na ovládacím panelu prostoru mrazáku.

Prostor chladničky se automaticky odmrazí, pokud neběží kompresor.

Malé množství námrazy nebo kapky vody na zadní stěně prostoru chladničky je při provozu chladničky normální.

Zajistěte, aby výpust vody byla vždy čistá. Ujistěte se, že se potraviny nedotýkají zadní stěny nebo stran chladničky.

Doporučujeme, abyste odmrazovali prostor mrazničky, pokud je vrstva námrazy silnější než 3 mm.

Poznámka: Zde je umístěn je typový štítek. Potřebujete-li, v případě závady se obraťte na autorizované servisní středisko a uvedte informace z tohoto štítku.

Pozn.: Pokud je okolní teplota příliš vysoká, může spotřebič fungovat nepretržitě a na zadní stěně prostoru chladničky se začne vytvářet vrstva námrazy. V takovém případě nastavte ovladač na nižší polohu (1-2).

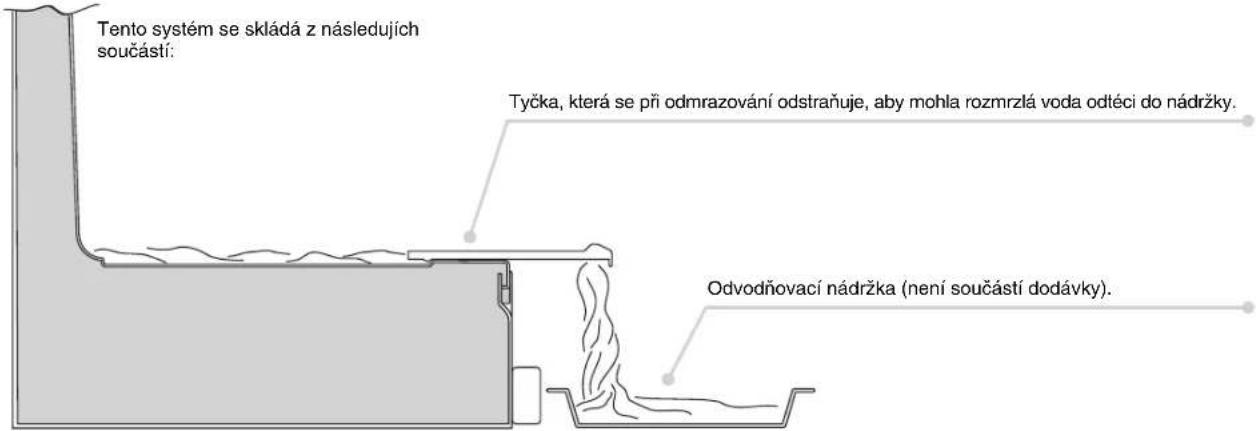

ODTOK VODY

Spotřebič je vybaven systémem pro odvod vody při odmrazování.

OBRÁCENÍ SMĚRU OTVÍRÁNÍ DVERÍ CHLADNIČKY S MRAZNIČKOU

Z horní lišty vyjměte čep a pouzdro.

Odstraňte horní dvířka.

Odmontujte prostřední závěs a podložky.

Odstraňte spodní dvířka.

Vyjměte čep ze spodní části pravého závěsu a namontujte ho na spodní levý závěs.

Obratte kryt držáku, který je pomoci západky namontovaný na držáku.

Upevněte závěs a dveře, postupujte směrem odshora dolů 1 → 2 → 3

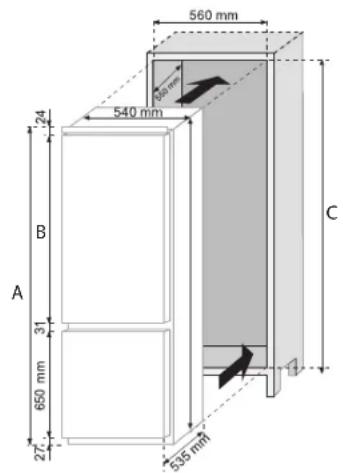

VELIKOST SPOTŘEBIČE A SKŘÍŇKY

A
B
C

	1040 mm1772	1776 mm
	1120 mm1852	1856 mm

INSTALACE SPOTŘEBIČE DO SKŘÍŇKY

Na opačnou stranu závěsů spotřebiče upevněte těsnění (je součástí dodávky).

1

Nainstalujte spotřebič do skříňky a vyrovnejte ho na opačné straně od závěsů.

2

Ujistěte se, že je horní držák spotřebiče opřený o skřínku.

3

Upevněte horní část spotřebiče ke skřínce pomocí šroubů z výbavy.

4

Upevněte spodní část spotřebiče pomocí šroubů z výbavy.

5

Namontujte ventilační mřížku. Uvolněte šrouby na pravém středním závěsu.

6

7

Destičku umístěte těsně ke sloupku.

8

Pomocí šroubů z výbavy namontujte držák na skříňku.

9

Utáhněte šrouby na pravém středním závěsu.

10

Stejné kroky opakujte i pro levý střední závěs.

11

VYROVNÁNÍ DVÍŘEK SKŘÍŇKY S DVÍŘKY CHLADNIČKY S MRAZNIČKOU

Spotřebič je dodávaný s montážní sadou (jezdec a držáky jezdčů) sloužící k vyrovnání dvířek chladničky-mrazničky a dvířek kuchyňské skříňky.

Upevněte jezdce na vnitřní část dvířek kuchyňské skřiňky v libovolné výšce. Ujistěte se, že je přibližně 20 mm od vnějšího okraje dvířek.

Otevřete dveře skříňky i chladničky. Umístěte držák jezdce na jezdec a připevněte ho ke dvěřím spotřebiče.

Vyznačte si otvory pro šrouby a otvory vyvrtejte vrtákem o průměru 2,5 mm.

Namontujte dveře spotřebiče ke dveřim skříňky. Jako vodítko použijte zářezy na držáku jezdce.

Po nainstalování spotřebiče umístěte zadní stěnu skříňky ke stěně, aby nebyla jednotka kompresoru přístupná.

Pro zajištění správného chodu spotřebiče musí vzduch cirkulovat tak, aby ochlazoval kondenzátor umístěný na zadní stěně výrobku.

Skříňka musí být vybavena zadním horním otvorem pro odvětrání, který musí zůstat volný, a předním otvorem, který je zakrytý ventilační mřížkou.

Rozměry vnějších otvorů skříňky.

Mezi skříňkou a stropem musí být ponechán uvedený volný prostor.
