Produkttype	Indbygget køleskab-fryseskab
Mærke	Rosieres
Model	RBCP 3383 D
Mål (B x D x H)	560 x 540 x 1776 mm
Strømforsyning	220-240 V, 50 Hz
Klimaklasse	N (omgivelsestemperatur 16-32°C)
Frysekapacitet	Op til 24 kg/24h (afhænger af model)
Opbevaringstid ved strømsvigt	Cirka 12 timer
Hovedfunktioner	Superfrysning, elektronisk temperaturregulering, temperaturalarm
Betjeningspanel	LED-display med taster til at tænde/slukke fryseren, indstille temperaturen, aktivere SUPER
Lysindikatorer	Temperatur LED (2 intensiteter), rød alarmlampe (temperatur > -7°C), orange SUPER-lampe
Afrimning	Automatisk for køleskabet, manuelt for fryseren (når rimlaget overstiger 3 mm)
Vandafledningssystem	Afløbshåndtag og opsamlingsbakke (medfølger ikke)
Omvendt døråbning	Muligt, med medfølgende sæt (hængsler og dæksel)
Søjleinstallation	Kræver en søjle med ventilationsskakt, tætningsliste og grill medfølger
Vedligeholdelse og rengøring	Rengør regelmæssigt afløbsrøret, undgå at madvarer rører ved væggen
Sikkerhed	Forsinket slukning på 15 sekunder for at undgå utilsigtede stop; SUPER-funktion begrænset til 50 timer
Reservedele og reparerbarhed	Kontakt Rosieres serviceafdeling; oplys typeskiltet

Ofte stillede spørgsmål - RBCP 3383 D ROSIERES

Hvordan indstiller jeg temperaturen på fryseren?

Brug tasterne (2) og (3) på fryserens betjeningspanel. Taste (2) sænker temperaturen, taste (3) hæver den. LED'erne angiver niveauet: jo flere LED'er der lyser og jo stærkere deres intensitet, jo lavere er temperaturen.

Hvordan aktiverer jeg SUPER-funktionen til hurtigfrysning?

Tryk flere gange på taste (2) indtil alle LED'er har høj intensitet, tryk derefter igen indtil den orange lampe tændes. Funktionen varer maksimalt 50 timer. For at deaktivere den før tid, tryk på taste (3).

Hvad betyder den røde lampe på panelet?

Den røde alarmlampe tændes, når fryserens temperatur når -7°C eller derover. Den slukker automatisk, når temperaturen falder til under -8°C. Ved første ibrugtagning eller efter længerevarende stop kan den forblive tændt, indtil temperaturen falder.

Hvordan afrimer jeg køleskabet og fryseren?

Køleskabet afrimer automatisk under kompressorens pauser. For fryseren skal du afrime manuelt, når rimlaget overstiger 3 mm. Brug afløbshåndtaget til afrimningsvandet og placer en opsamlingsbakke.

Kan man vende døråbningsretningen?

Ja, det er muligt. Følg trinnene i vejledningen: Fjern den øverste tap, afmontér dørene, flyt det nederste hængsel, saml hængsler og døre i omvendt rækkefølge. Dæksler medfølger.

Hvordan installerer jeg apparatet i en søjle?

Fastgør tætningslisten på den modsatte side af hængslerne, indsæt apparatet, fastgør det i top og bund med de medfølgende skruer, og klik derefter ventilationsgrillen på plads. Sørg for at søjlen har en bageste ventilationsskakt og en forreste spalte med grill.

Hvad gør jeg, hvis apparatet ikke tænder efter tilslutning?

Tryk på taste (1) for at tænde fryseren. Det elektroniske kort husker indstillingerne, så efter strømafbrydelse er det nok at trykke på (1) igen. Kontroller også at stikkontakten er strømførende.

Hvorfor stopper kompressoren ikke med det samme efter at have slukket fryseren?

Apparatet har en forsinket slukning på 15 sekunder for at undgå utilsigtede stop. Hvis du trykker igen inden for dette tidsrum, fortsætter driften. Dette gør det muligt f.eks. at rengøre uden at afbryde strømmen.

Hvad er den maksimale mængde mad, der kan fryses?

Den maksimale mængde er angivet på apparatets typeskilt. For optimal frysning, brug SUPER-funktionen og fjern skufferne undtagen den nederste om nødvendigt.

Hvordan reducerer man dannelse af rim i køleskabet?

Undgå at madvarer rører bagvæggen. Hvis omgivelsestemperaturen er meget høj, indstil køleskabets termostat på et lavere tal (1-2) for at undgå kontinuerlig drift og overdreven rimdannelse.

BRUGSANVISNING RBCP 3383 D ROSIERES

Kjøledelen har automatisk avriming när kompressoren ikke arbeider.

Vi anbefaler at du aviser fyrsedelen när isen er mer enn 3 mm tykk.

Demonter den øverste døra.

2

Fjern den nederste døra.

4

Åbn den øverste dør på køleskabet/fryseren for at få adgang til kontrolpanelet.

Tryk på knap (1) for at tænde/slukke for fryseren.

Fabrikanten leverer normalt apparatet med en temperaturindstilling i midten, så du behøver kun at tilslutte apparatet.

BEMÆRK: Hvis der ikke vises nogen temperaatur, når du tilslutter apparatet, skal du trykke på knap (1) for at tænde for fryseren.

Apparatets elektroniske hukommelse gemmer indstillingerne på kontrolpanelet, när du slukker for apparatet, så du skal blot trykke på knappen (1) for at tænde for fryseren igen.

Hvis apparatet slukker, fordi strømmen forsvinder, skal du trykke på knappe (1), när strømmen kommer tilbage.

BEMÆRK: Når du trykker på knappen, og der slukkes for fryseren, så tager det 15 sekunder, før kompressoren standser. Hvis du trykker på knappen igen på dette tidspunkt, fortsætter apparatet med at køre. Dette forhindrer, at man tilfældigt kommer til at slukke for apparatet, f.eks. ved rengøring.

Brug disse knapper til at sætte temperaturen på fryseren.

Tryk på knappen (2) for at sænke temperaturen og knappen (3) for at øge temperaturen.

Disse LED-lys viser, om stemperaturen stiger eller falder i fryseren.

Der tændes fl ere LED-lys, som bliver klarere, efterhånden som temperaturen falder.

Fryseren er slukket, hvis der er slukket for alle LED-lys. Hver LED-lys har to visninger. Et mat lys betyder, at temperaturen står på en mellemtemperatur, mens et klart lys viser, at fryseren er sat til en koldere temperatur.

(Figur 1)
2

-25
-22

3

-18

SUPER

■ ALARM

1

Det røde alarmlys tændes, hvis fryserens temperatur er -7°C. Hvis temperaturen kommer under -8°C slukkes lyset automatisk.

BEMÆRK: Hvis apparatet har været slukket i lang tid, eller hvis det tændes for første gang, tændes lyset, indtil frysertemperaturen falder.

Det orange lys tændes, när funktionen SUPER er sat til. For at vælge denne funktion skal du holde knappen (2) nede, indtil alle LED-lysene lyser klart og trykke på knappen igen, indtil det orange lys tændes.

Denne funktion sætter fryserens kompressor til at køre uafbrudt i maks. 50 timer til lynfrysning. Tryk på knappen (3) for at standse funktionen Super inden udløbet af 50-timers-perioden.

BEMÆRK: Hvis kompressoren ikke kører, när du vælger funktionen SUPER, så venter systemet på, at kompressoren gå i gang, för den starter funktionen SUPER.

FRYSNING I K∅LEFRYSESKABET MED TO KOMPRESSORER

Hvis du ønsker væsentlig hurtigere indfrysningstider, kan du også fjerne * * * -boksen. Indstil fryserens kontrolpanel til SUPER, og det orange lys tændes (se figur 1). Efter 24 timer kan du placere madvarer direkte på metalhylden. Indfrysningen tager 24 timer, og du kan derefter sætte boksen tilbage og arrangere madvarerne i fryseren. Efter 50 timer vil det elektroniske hukommelseskort automatisk sætte temperaturen tilbage til den forrige mellem-indstilling.

Den maksimale mængde madvarer, som du kan fryse, er vist på typeskiltet (se fi gur 2).

Sørg for, at der er den nødvendige plads til de ting, der skal fryses. Tingene bør fordeles jævnt på hylden. Efter et par timer kan man sætte den mad ind, som skal fryses. Efter 24 timer er frysningen fuldstændig. For at undgå unødvendig afkøling af maden i fryserummet under frysefasen, kan man om nødvendigt justere termostaten lidt tilbage, når man sætter den mad ind, der skal fryses. Ved slutningen af fryseprocessen skal man skrue knappen på termostaten tilbage til den almindelige værdi.

For kontrol af specifikationerne for frysning og opbevaring skal man fjerne alle skuffer undtagen den nederste. Den maksimale mængde mad, der kan fryses, er angivet på navnepladen (se fi gur 2).

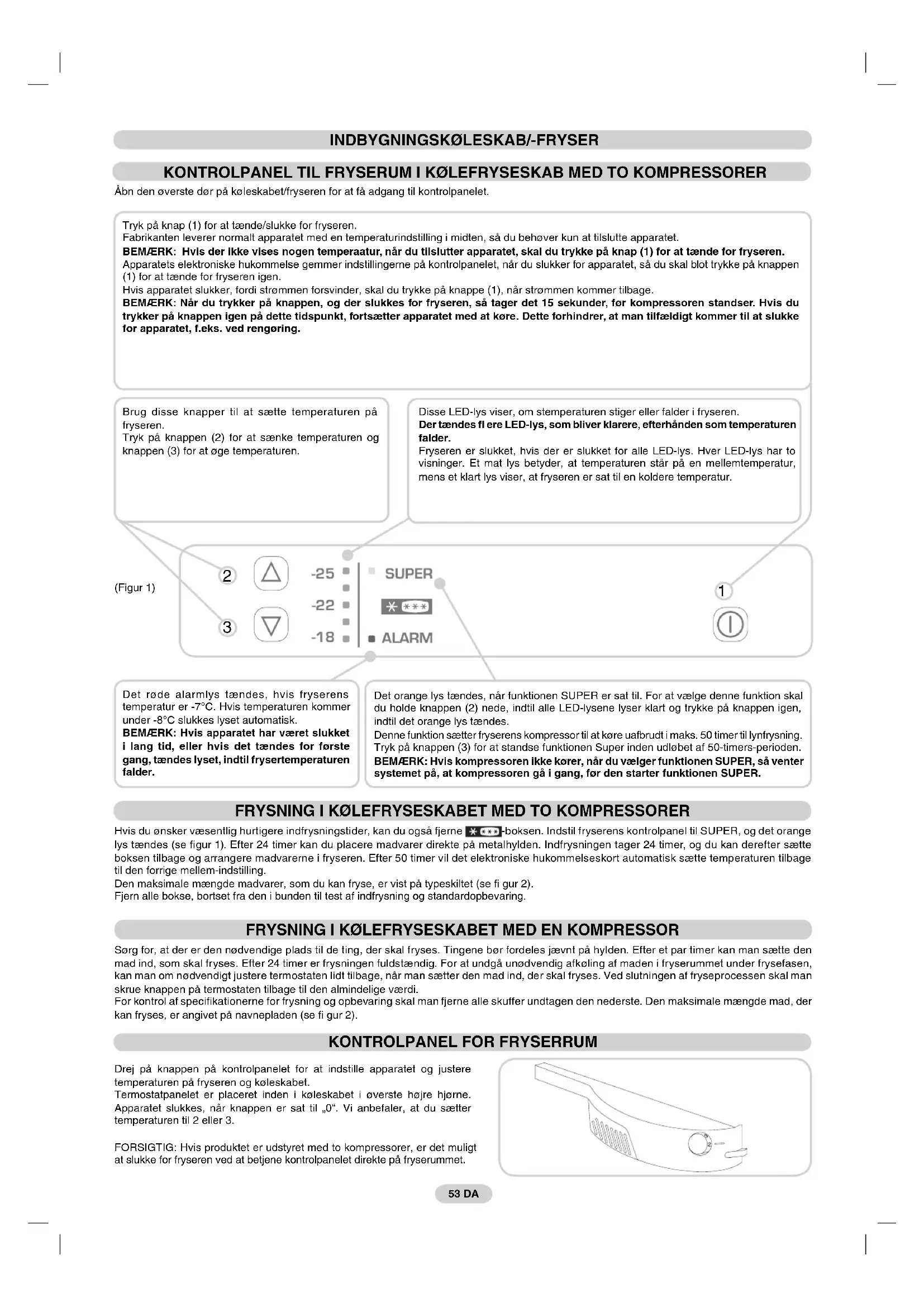

KONTROLPANEL FOR FRYSERRUM

Drej på knappen på kontrolpanelet for at indstille apparatet og justere temperaturen på fryseren og køleskabet.

Termostatpanelet er placeret inden i køleskabet i øverste højre hjørne. Apparatet slukkes, når knappen er sat til „0“. Vi anbefaler, at du sætter temperaturen til 2 eller 3.

FORSIGTIG: Hvis produktet er udstyret med to kompressorer, er det muligt at slukke for fryseren ved at betjene kontrolpanelet direkte på fryserummet.

Køleskabet bliver automatisk afrimet, när kompressoren ikke kører.

En lille smule rim eller vanddråber bagerst i køleskabet, när køleskabet kører, er helt normalt.

Sørg for, at vandafl øbet altid er rent. Sørg for, at madvarer ikke rører bagerst eller på siderne af køleskabet.

Vi anbefaler afrimning af fryseren, hvis der er mere end 3 mm tykt rim.

N.B. Dette er typeskiltet. Hvis du får brug for at kontakte serviceafdelingen i tilfælde af fejl, så husk at give dem den information, der er på skiltet.

Bemærk: Hvis rumtemperaturen er meget varm, kører apparatet uafbrudt, og der vil blive dannet et lag rim, og du skal i dette tilfælde dreje knappen til en lavere indstilling (1-2).

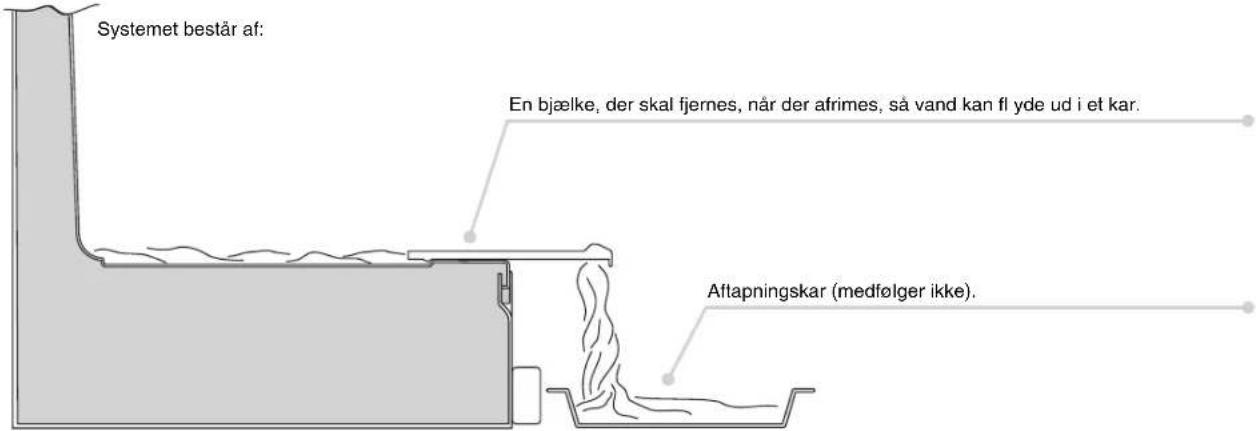

AFTAPNING AF VAND

Apparatet har et system til aftapning af vand fra afrimning.

VENDING AF D∅RE PÅ K∅LESKAB-FRYSER

Fjern det midterste hængsel og skiverne.

3

Fjern den nederste dør.

4

Fjern stiften på det nederste hængel til højre, og sæt den på igen på det venstre hængsel formeden.

5

Spejlvend klik-bærejernet, der kan klikkes på bærestykket.

6

Sæt hængsel og døre på igen, idet du arbejder fra top til bund 1 → 2 -3

7

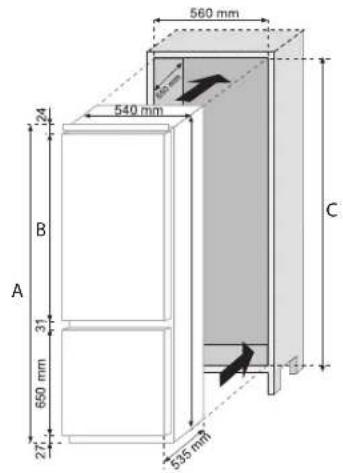

ST∅RRELSE PÅ APPARAT OG SKAB

A
B
C

	1040 mm17	2772x1776 mm
	1120 mm18	2852x1856 mm

INDBYGNING AF APPARATET I ET SKAB

Sæt apparatet fast med tætningen (medfølger) på den modsatte side af hængslerne.

1

Installer apparatet i skabet, idet du justerer det på den modsatte side af hængslerne.

2

Sørg for, at topbeslaget på apparatet vender mod skabet.

3

Sæt det øverste af apparatet fast til skabet med de medfølgende skruer.

4

Sæt bunden af apparatet fast med de medfølgende skruer.

5

Sæt ventilationsristen på. Løsn skruerne på det midterste hængsel til højre.

6

7

Placer pladen tæt ved søjlen.

8

Sæt bærestykket på skabet med de medfølgende skruer.

9

Stram skruerne på det midterste hængsel til højre.

10

Gentag de samme trin for det midterste hængsel til venstre.

11

JUSTERING AF SKABSD∅RE MED D∅RENE PÅ K∅LESKAB-FRYSER

Apparatet leveres med beslag (skinner og skinnebeslag) til at justere dørene på koleskab-fryser med skabsdørene.

Sæt skinnen fast på indersiden af skabsdøren i den højde du ønsker. Sørg for, at den sidder ca. 20 mm fra dørens yderkant.

Åbn skabsdørene og koleskabet. Placer skinnebeslaget på skinnen, og sæt apparatets dør på.

Marker huller til skruerne og bor med en 2,5 mm diameter bit.

Monter apparatets dør på skabets dør, idet du bruger hullerne på skinnebeslaget som styr.

Efter tilpasning af apparatet placeres bagsiden af skabet mod væggen for at forhindre adgang til kompressorenheden.

For at sikre, at køleskab-fryser kører korrekt, skal der cirkulere luft for at køle kondensatoren, der fi ndes i bunden af apparatet.

Skabet skal have en åbning foroven, der ikke blokeres og en frontåbning, der dækkes af et ventilationsgitter.

Størrelse på udskæringer på skabet.

Sørg for, at der er plads mellem skabet og loftet.
