Producttype	Inbouwkoelkast-vriezer
Merk	Rosieres
Model	RBCP 3383 D
Afmetingen (B x D x H)	560 x 540 x 1776 mm
Voeding	220-240 V, 50 Hz
Klimaatklasse	N (omgevingstemperatuur 16-32°C)
Vriescapaciteit	Tot 24 kg/24u (afhankelijk van model)
Autonomie bij stroomuitval	Ongeveer 12 uur
Hoofdfuncties	Snelvriezen (SUPER), elektronische temperatuurregeling, temperatuuralarm
Bedieningspaneel	LED-scherm met toetsen om de vriezer aan/uit te zetten, temperatuur in te stellen, SUPER te activeren
Verklikkerlichten	Temperatuur-LED (2 intensiteiten), rood alarmlampje (temperatuur > -7°C), oranje SUPER-lampje
Ontdooien	Automatisch voor de koelkast, handmatig voor de vriezer (wanneer de ijslaag dikker is dan 3 mm)
Waterafvoersysteem	Aftaphendel en opvangbak (niet meegeleverd)
Omkeerbare deuropeningsrichting	Mogelijk, met meegeleverde kit (scharnieren en afdekplaatje)
Inbouw in kolom	Vereist een kolom met ventilatiekanaal, dichting en rooster meegeleverd
Onderhoud en reiniging	Reinig regelmatig de afvoerleiding, vermijd contact van levensmiddelen met de wand
Veiligheid	Vertraagde uitschakeling van 15 seconden om onbedoeld uitschakelen te voorkomen; SUPER-functie beperkt tot 50 uur
Reserveonderdelen en repareerbaarheid	Neem contact op met de klantendienst van Rosieres; typeplaatje vermelden

Veelgestelde vragen - RBCP 3383 D ROSIERES

Hoe stel ik de temperatuur van de vriezer in?

Gebruik de toetsen (2) en (3) op het bedieningspaneel van de vriezer. Toets (2) verlaagt de temperatuur, toets (3) verhoogt deze. De LED's geven het niveau aan: hoe meer LED's branden en hoe sterker hun intensiteit, hoe lager de temperatuur.

Hoe activeer ik de SUPER-functie voor snelvriezen?

Druk meerdere keren op toets (2) totdat alle LED's een hoge intensiteit hebben, druk dan opnieuw totdat het oranje lampje brandt. De functie duurt maximaal 50 uur. Om deze voortijdig uit te schakelen, drukt u op toets (3).

Wat betekent het rode lampje op het paneel?

Het rode alarmlampje gaat branden wanneer de temperatuur van de vriezer -7°C of hoger bereikt. Het gaat automatisch uit wanneer de temperatuur onder -8°C zakt. Bij de eerste ingebruikname of na een langdurige stilstand kan het branden blijven totdat de temperatuur daalt.

Hoe ontdooi ik de koelkast en de vriezer?

De koelkast ontdooit automatisch tijdens de pauzes van de compressor. Voor de vriezer ontdooit u handmatig wanneer de ijslaag dikker is dan 3 mm. Gebruik de aftaphendel voor het ontdooiwater en plaats een opvangbak.

Kan de deuropeningsrichting worden omgekeerd?

Ja, dat is mogelijk. Volg de stappen in de handleiding: verwijder de bovenste as, demonteer de deuren, verplaats het onderste scharnier, monteer de scharnieren en deuren in omgekeerde volgorde. Afdekplaatjes worden meegeleverd.

Hoe installeer ik het apparaat in een kolom?

Bevestig de dichting aan de kant tegenover de scharnieren, plaats het apparaat, bevestig het boven en onder met de meegeleverde schroeven en klik vervolgens het ventilatierooster vast. Zorg ervoor dat de kolom een achterste ventilatiekanaal en een voorste opening met rooster heeft.

Wat moet ik doen als het apparaat niet inschakelt na aansluiting?

Druk op toets (1) om de vriezer in te schakelen. De elektronische kaart onthoudt de instellingen, dus na een stroomonderbreking volstaat het om opnieuw op (1) te drukken. Controleer ook of het stopcontact onder spanning staat.

Waarom stopt de compressor niet onmiddellijk na het uitschakelen van de vriezer?

Het apparaat heeft een vertraagde uitschakeling van 15 seconden om onbedoeld uitschakelen te voorkomen. Als u binnen deze tijd opnieuw indrukt, blijft het apparaat werken. Dit maakt het bijvoorbeeld mogelijk om schoon te maken zonder de stroom uit te schakelen.

Wat is de maximale hoeveelheid voedsel die kan worden ingevroren?

De maximale hoeveelheid staat vermeld op het typeplaatje van het apparaat. Voor optimaal invriezen gebruikt u de SUPER-functie en verwijdert u de laden behalve de onderste indien nodig.

Hoe verminder ik ijsvorming in de koelkast?

Vermijd dat levensmiddelen de achterwand raken. Als de omgevingstemperatuur erg hoog is, stelt u de thermostaat van de koelkast in op een lager getal (1-2) om continu draaien en overmatige ijsvorming te voorkomen.

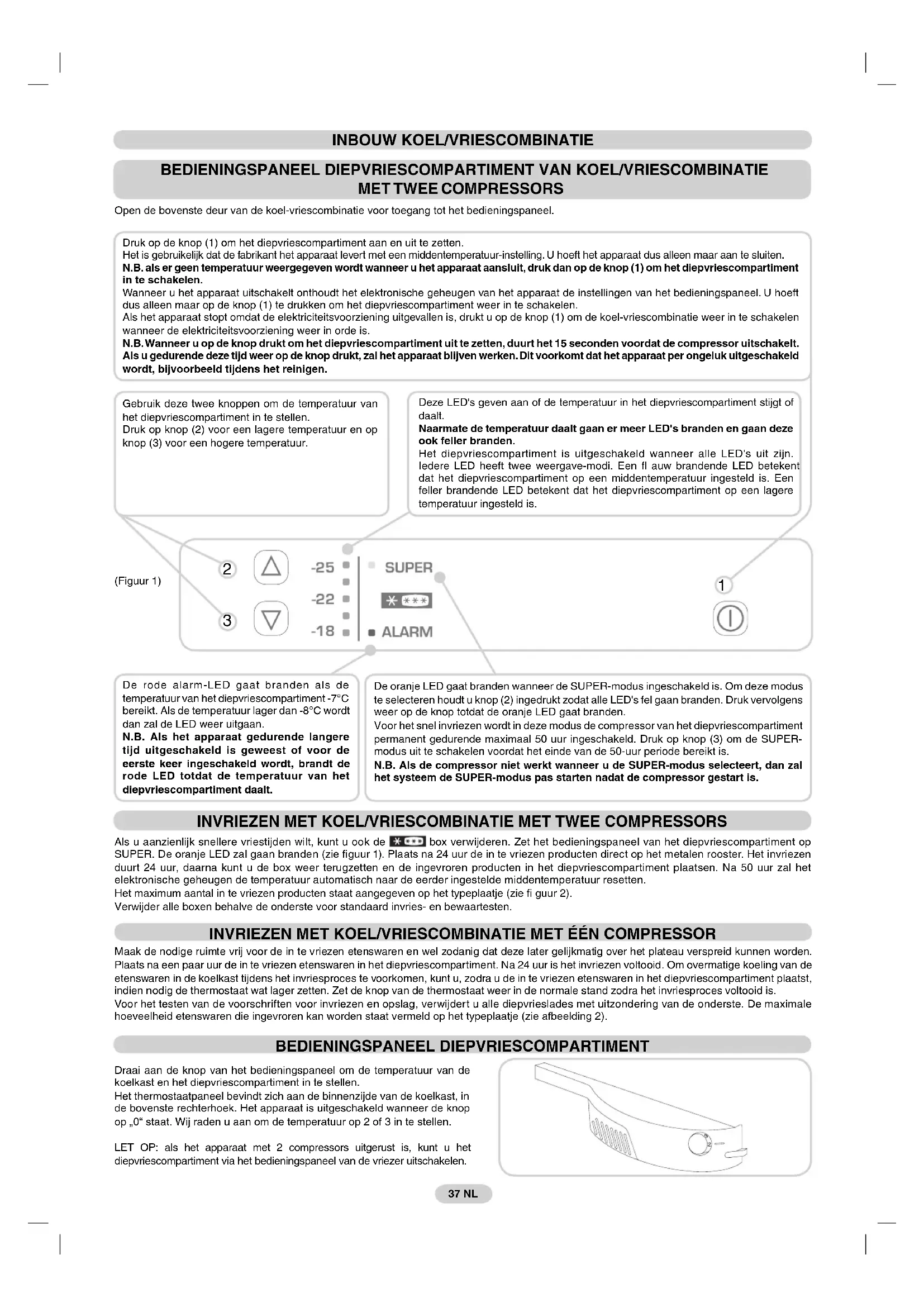

GEBRUIKSAANWIJZING RBCP 3383 D ROSIERES

Open de bovenste deur van de koel-vriescombinatie voor toegang tot het bedieningspaneel.

Druk op de knop (1) om het diepvriescompartiment aan en uit te zetten.

Het is gebruikelijk dat de fabrikant het apparaat levert met een middentemperatuur-instelling. U hoeft het apparaat dus alleen maar aan te sluiten.

N.B. als er geen temperatuur weergegeven wordt wanneer u het apparaat aansluit, druk dan op de knop (1) om het diepvriescompartiment in te schakelen.

Wanneer u het apparaat uitschakelt onthoudt het elektronische geheugen van het apparaat de instellingen van het bedieningspaneel. U hoeft dus alleen maar op de knop (1) te drukken om het diepvriescompartiment weer in te schakelen.

Als het apparaat stopt omdat de elektriciteitsvoorziening uitgevallen is, drukt u op de knop (1) om de koel-vriescombinatie weer in te schakelen wanneer de elektriciteitsvoorziening weer in orde is.

N.B. Wanneer u op de knop drukt om het diepvriescompartiment uit te zetten, duurt het 15 seconden voordat de compressor uitschakelt. Als u gedurende deze tijd weer op de knop drukt, zal het apparaat blijven werken. Dit voorkomt dat het apparaat per ongeluk uitgeschakeld wordt, bijvoorbeeld tijdens het reinigen.

Gebruik deze twee knoppen om de temperatuur van het diepvriescompartiment in te stellen.

Druk op knop (2) voor een lagere temperatuur en op knop (3) voor een hogere temperatuur.

Deze LED's geven aan of de temperatuur in het diepvriescompartiment stijgt of daalt.

Naarmate de temperatuur daalt gaan er meer LED's branden en gaan deze ook feller branden.

Het diepvriescompartiment is uitgeschakeld wanneer alle LED's uit zijn. Iedere LED heeft twee weergave-modi. Een fl auw brandende LED betekent dat het diepvriescompartiment op een middentemperatuur ingesteld is. Een feller brandende LED betekent dat het diepvriescompartiment op een lagere temperatuur ingesteld is.

(Figuur 1)

2

-25

SUPER

3

-22

-18

ALARM

①

De rode alarm-LED gaat branden als de temperatuur van het diepvriescompartiment -7°C bereikt. Als de temperatuur lager dan -8°C wordt dan zal de LED weer uitgaan.

N.B. Als het apparaat gedurende langere tijd uitgeschakeld is geweest of voor de eerste keer ingeschakeld wordt, brandt de rode LED totdat de temperatuur van het diepvriescompartiment daalt.

De oranje LED gaat branden wanneer de SUPER-modus ingeschakeld is. Om deze modus te selecteren houdt u knop (2) ingedrukt zodat alle LED's fel gaan branden. Druk vervolgens weer op de knop totdat de oranje LED gaat branden.

Voor het snel invriezen wordt in deze modus de compressor van het diepvriescompartiment permanent gedurende maximaal 50 uur ingeschakeld. Druk op knop (3) om de SUPERmodus uit te schakelen voordat het einde van de 50-uur periode bereikt is.

N.B. Als de compressor niet werkt wanneer u de SUPER-modus selecteert, dan zal het systeem de SUPER-modus pas starten nadat de compressor gestart is.

INVRIEZEN MET KOEL/VRIESCOMBINATIE MET TWEE COMPRESSORS

Als u aanzienlijk snellere vriestijden wilt, kunt u ook de * * * box verwijderen. Zet het bedieningspaneel van het diepvriescompartiment op SUPER. De oranje LED zal gaan branden (zie figuur 1). Plaats na 24 uur de in te vriezen producten direct op het metalen rooster. Het invriezen duurt 24 uur, daarna kunt u de box weer terugzetten en de ingevroren producten in het diepvriescompartiment plaatsen. Na 50 uur zal het elektronische geheugen de temperatuur automatisch naar de eerder ingestelde middentemperatuur resetten.

Het maximum aantal in te vriezen producten staat aangegeven op het typeplaatje (zie fi guur 2).

Verwijder alle boxen behalve de onderste voor standaard invries- en bewaartesten.

INVRIEZEN MET KOEL/VRIESCOMBINATIE MET ÉÉN COMPRESSOR

Maak de nodige ruimte vrij voor de in te vriezen etenswaren en wel zodanig dat deze later gelijkmatig over het plateau verspreid kunnen worden. Plaats na een paar uur de in te vriezen etenswaren in het diepvriescompartiment. Na 24 uur is het invriezen voltooid. Om overmatige koeling van de etenswaren in de koelkast tijdens het invriesproces te voorkomen, kunt u, zodra u de in te vriezen etenswaren in het diepvriescompartiment plaatst, indien nodig de thermostaat wat lager zetten. Zet de knop van de thermostaat weer in de normale stand zodra het invriesproces voltooid is.

Voor het testen van de voorschriften voor invriezen en opslag, verwijdert u alle diepvrieslades met uitzondering van de onderste. De maximale hoeveelheid etenswaren die ingevroren kan worden staat vermeld op het typeplaatje (zie afbeelding 2).

BEDIENINGSPANEEEL DIEPVRIESCOMPARTIMENT

Draai aan de knop van het bedieningspaneel om de temperatuur van de koelkast en het diepvriescompartiment in te stellen.

Het thermostaatpaneel bevindt zich aan de binnenzijde van de koelkast, in de bovenste rechterhoek. Het apparaat is uitgeschakeld wanneer de knop op „0“ staat. Wij raden u aan om de temperatuur op 2 of 3 in te stellen.

LET OP: als het apparaat met 2 compressors uitgerust is, kunt u het diepvriescompartiment via het bedieningspaneel van de vriezer uitschakelen.

Het koelkastcompartiment wordt automatisch ontdooid wanneer de compressor niet werkt.

Wanneer de koelkast in werking is, is een beetje ijsaanslag of een klein aantal druppels water aan de achterzijde van het koelkastcompartiment normaal.

Zorg ervoor, dat de in de koelkast aanwezige producten de achterkant of zijkanten van de koelkast niet aanraken.

Wij adviseren u het diepvriescompartiment te ontdooien wanneer de ijsaanslag dikker dan 3 mm is.

N.B. Dit is het typeplaatje. Als u in geval van storingen contact met onze serviceafdeling opneemt, dient u de gegevens van het typeplaatje altijd op te geven.

N.B. Als de temperatuur van het vertrek erg hoog is, kan het voorkomen dat het apparaat continu werkt en er een laagje ijs op de achterzijde van het diepvriescompartiment afgezet wordt. Draai in dat geval de knop op een lagere stand (1-2).

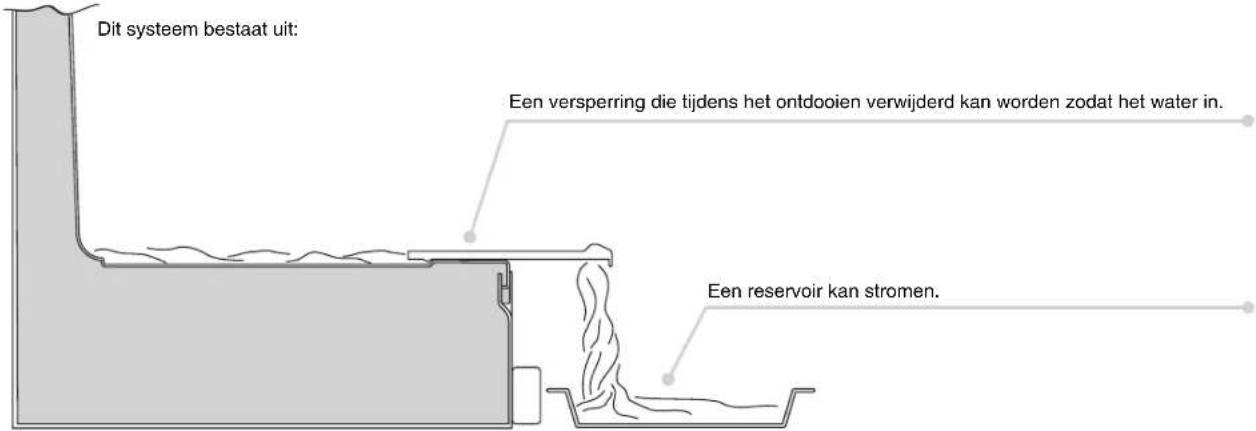

WATERAFVOER

Het apparaat heeft een systeem voor het afvoeren van dooiwater.

HET OMDRAAIEN VAN DE DEUREN VAN DE KOEL-VRIESCOMBINATIE

Verwijder de haak en doorvoer van het bovenste paneel.

Verwijder de bovenste deur.

Verwijder het middelste scharnier en de sluitringen.

Verwijder de onderste deur.

Verwijder de haak van het scharnier aan de rechteronderzijde en plaats deze op het scharnier aan de linkeronderzijde.

Draai de beugelafdekking om, die middels een druksluiting op de beugel bevestigd is.

Plaats de deuren in de scharnieren, werkend van boven naar beneden 1 2→3.→

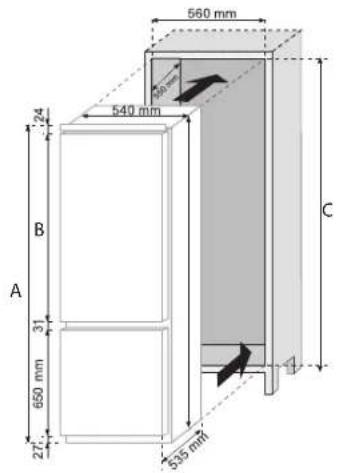

AFMETINGEN VAN APPARAAT EN INBOUWKAST

A	B	C
	1040 mm17	27.72m1776 mm
	1120 mm18	28.52m1856 mm

HET PLAATSEN VAN HET APPARAAT IN EEN INBOUWKAST

Bevestig de afdichting (meegeleverd) aan het apparaat, op de tegenovergestelde kant van de scharnieren.

1

Plaats het apparaat in de inbouwkast, en lijn het apparaat uit aan de tegenovergestelde kant van de scharnieren.

2

Vergewis u ervan dat de bovenste beugel van het apparaat op de inbouwkast aansluit.

3

Bevestig de bovenkant van het apparaat aan de inbouwkast met de meegeleverde schroeven.

4

Bevestig de onderkant van het apparaat met de meegeleverde schroeven.

5

Plaats het ventilatierooster. Draai de schroeven van de middelste scharnier aan de rechterkant los.

6

7

Plaats de beugel tegen de zijwand van de inbouwunit.

8

Monteer de beugel aan de inbouwkast met de meegeleverde schroeven.

9

Draai de schroeven van de middelste scharnier aan de rechterkant vast.

10

Herhaal dezelfde stappen voor de middelste scharnier aan de linkerkant.

11

HET UITLIJNEN VAN DE DEUREN VAN DE INBOUWKAST MET DE DEUREN VAN DE KOEL-VRIESCOMBINATIE

Het apparaat wordt geleverd met hulpstukken (glijschuiven en glijbeugels) om de deuren van de koel-vriescombinatie uit te lijnen met de deuren van de inbouwkast.

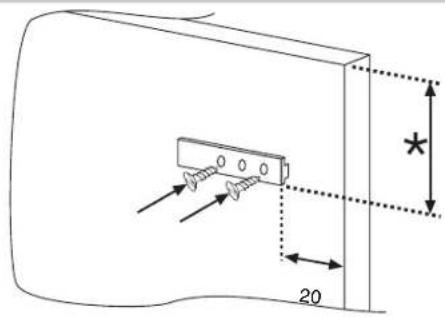

Monteer de glijschuif aan de binnenzijde van de deur van de inbouwkast op een door u gewenste hoogte. Zorg ervoor dat deze zich circa 20 mm van de buitenrand van de deur bevindt.

Open de deuren van de inbouwkast en die van de koelkast. Positioneer de glijbeugel rond de glijschuif en houd deze tegen de deur van de koelkast vast.

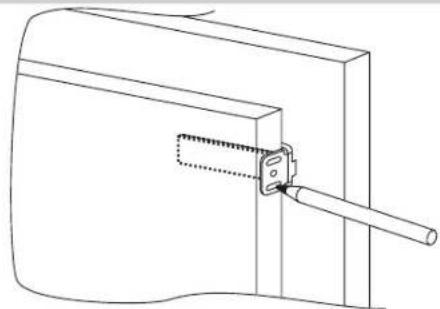

Markeer de gaten voor de schroeven en boor de gaten met een boordiameter van 2,5 mm.

Bevestig de deur van de koelkast aan de deur van de inbouwkast, door de sleuven van de glijbeugel te gebruiken als geleiding.

Na het plaatsen van het apparaat, plaatst u de achterzijde van de inbouwkast tegen de muur. Dit om toegang tot de compressorunit te voorkomen.

Om er zeker van te zijn dat de koel-vriescombinatie goed werkt, moet er lucht circuleren om de condensor die zich aan de onderzijde van het apparaat bevindt te koelen.

De inbouwkast moet aan de onder- en bovenzijde openingen hebben die niet afgedekt zijn en aan de voorzijde een opening hebben die afgedekt wordt door het ventilatierooster.

Afmetingen van de openingen.

Ruimte die tussen het plafond en de inbouwkast aanwezig moet zijn.
