Produkttyp	Inbyggbart kyl-frysskåp
Märke	Rosieres
Modell	RBCP 3383 D
Mått (B x D x H)	560 x 540 x 1776 mm
Elanslutning	220-240 V, 50 Hz
Klimatklass	N (omgivningstemperatur 16-32°C)
Frysningskapacitet	Upp till 24 kg/24h (beroende på modell)
Drifttid vid strömavbrott	Cirka 12 timmar
Huvudfunktioner	Snabbinfrysning (SUPER), elektronisk temperaturreglering, temperaturlarm
Kontrollpanel	LED-skärm med knappar för att slå på/stänga av frysen, ställa in temperaturen, aktivera SUPER
Ljusindikatorer	Temperatur-LED (2 intensiteter), röd larmindikator (temperatur > -7°C), orange SUPER-indikator
Avfrostning	Automatisk för kylskåpet, manuell för frysen (när frosten överstiger 3 mm)
Vattentömningssystem	Tömningsspak och uppsamlingskärl (medföljer ej)
Omhängning av dörrar	Möjlig, med medföljande sats (gångjärn och täcklock)
Kolumninstallation	Kräver en kolumn med ventilationskanal, tätningslist och galler medföljer
Underhåll och rengöring	Rengör regelbundet avloppsledningen, undvik att livsmedel vidrör väggen
Säkerhet	Fördröjd avstängning på 15 sekunder för att förhindra oavsiktlig avstängning; SUPER-funktionen begränsad till 50 timmar
Reservdelar och reparationsmöjlighet	Kontakta Rosières kundtjänst; ange typskylten

Vanliga frågor - RBCP 3383 D ROSIERES

Hur ställer jag in temperaturen på frysen?

Använd knapparna (2) och (3) på fryskontrollpanelen. Knappen (2) sänker temperaturen, knappen (3) höjer den. LED-lamporna indikerar nivån: ju fler LED-lampor som lyser och ju starkare deras intensitet, desto lägre är temperaturen.

Hur aktiverar jag SUPER-funktionen för snabbinfrysning?

Tryck flera gånger på knappen (2) tills alla LED-lampor har hög intensitet, tryck sedan igen tills den orange lampan tänds. Funktionen varar i max 50 timmar. För att avaktivera i förtid, tryck på knappen (3).

Vad betyder den röda lampan på panelen?

Den röda larmlampan tänds när temperaturen i frysen når -7°C eller högre. Den släcks automatiskt när temperaturen sjunker under -8°C. Vid första start eller efter lång stillestånd kan den vara tänd tills temperaturen sjunker.

Hur avfrostar jag kylskåpet och frysen?

Kylskåpet avfrostar automatiskt under kompressorns pauser. För frysen, avfrosta manuellt när frostlagret överstiger 3 mm. Använd tömningsspaken för avfrostningsvattnet och placera ett uppsamlingskärl.

Kan man ändra dörrarnas öppningsriktning?

Ja, det är möjligt. Följ stegen i bruksanvisningen: ta bort den övre stången, demontera dörrarna, flytta nedre gångjärnet, montera tillbaka gångjärnen och dörrarna i omvänd ordning. Täcklock medföljer.

Hur installerar jag apparaten i en kolumn?

Fäst tätningslisten på sidan mittemot gångjärnen, sätt in apparaten, fäst den upptill och nedtill med medföljande skruvar, klicka sedan fast ventilationsgallret. Se till att kolumnen har en bakre ventilationskanal och en främre slits med galler.

Vad gör jag om apparaten inte startar efter anslutning?

Tryck på knappen (1) för att slå på frysen. Det elektroniska kortet sparar inställningarna, så efter strömavbrott räcker det att trycka på (1) igen. Kontrollera också att uttaget har spänning.

Varför stannar inte kompressorn omedelbart efter att jag stängt av frysen?

Apparaten har en fördröjd avstängning på 15 sekunder för att förhindra oavsiktlig avstängning. Om du trycker igen under denna tid fortsätter driften. Detta gör det möjligt att till exempel rengöra utan att stänga av strömmen.

Vilken är den maximala mängden livsmedel som kan frysas?

Den maximala mängden anges på apparatens typskylt. För optimal infrysning, använd SUPER-funktionen och ta bort lådorna förutom den nedre om nödvändigt.

Hur minskar jag frostbildning i kylskåpet?

Undvik att livsmedel vidrör bakväggen. Om omgivningstemperaturen är mycket hög, ställ kylskåpets termostat på en lägre siffra (1-2) för att förhindra kontinuerlig drift och överdriven frostbildning.

BRUKSANVISNING RBCP 3383 D ROSIERES

INBYGGD KYL OCH FRYS ...... från sida 49 till sida 52 SV

Snu brakettdekselsmekklåsen som smekkes på braketten.

6

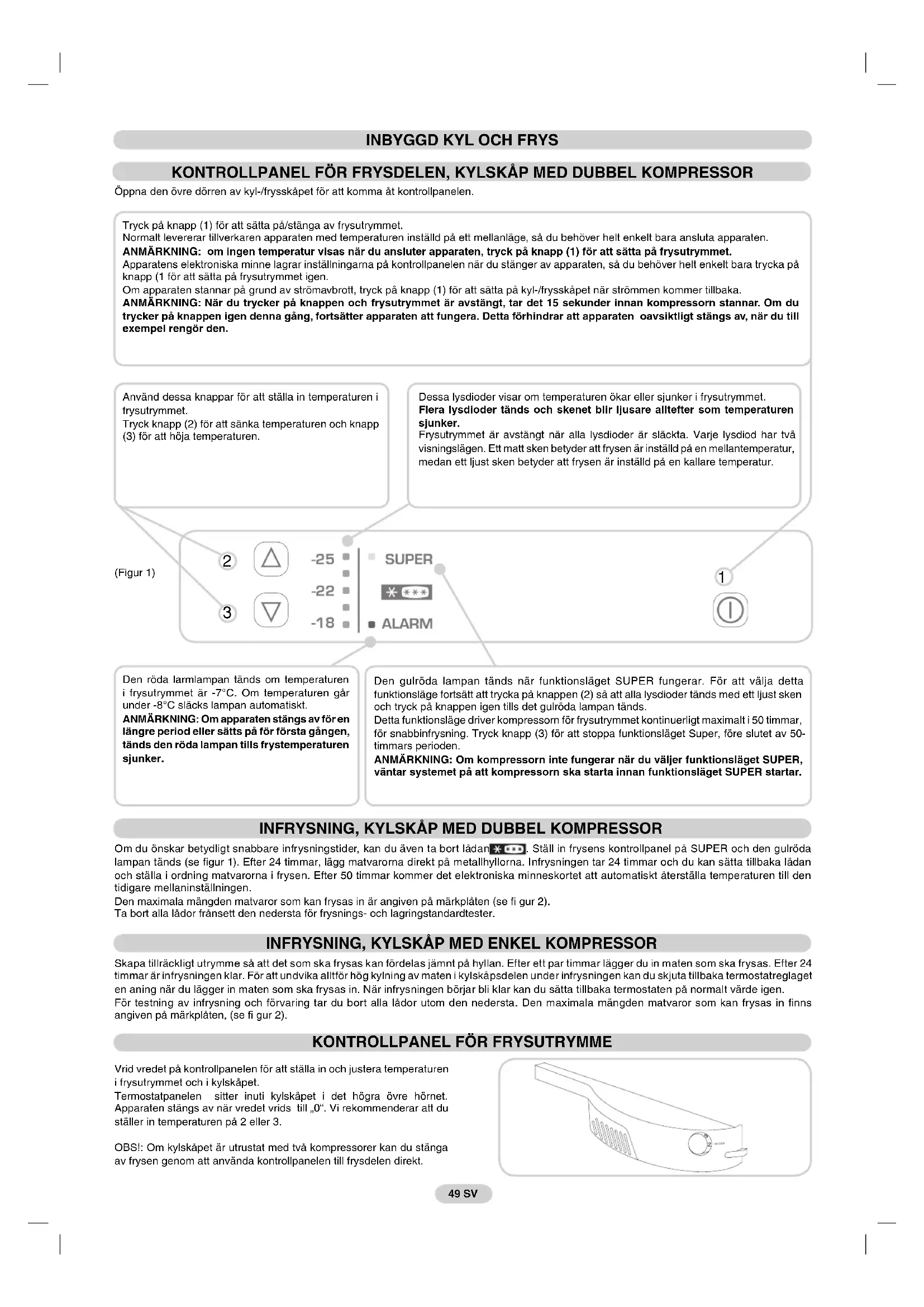

Öppna den övre dörren av kyl-/frysskåpet för att komma åt kontrollpanelen.

Tryck på knapp (1) för att sätta på/stänga av frysutrymmet.

Normalt levererar tillverkaren apparaten med temperaturen inställd på ett mellanläge, så du behöver helt enkelt bara ansluta apparaten.

ANMÄRKNING: om ingen temperatur visas när du ansluter apparaten, tryck på knapp (1) för att sätta på frysutrymmet.

Apparatens elektroniska minne lagrar inställningarna på kontrollpanelen när du stänger av apparaten, så du behöver helt enkelt bara trycka på knapp (1 för att sätta på frysutrymmet igen.

Om apparaten stannar på grund av strömavbrott, tryck på knapp (1) för att sätta på kyl-/frysskåpet när strömmen kommer tillbaka.

ANMÄRKNING: När du trycker på knappen och frysutrymmet är avstängt, tar det 15 sekunder innan kompressorn stannar. Om du trycker på knappen igen denna gång, fortsätter apparaten att fungera. Detta förhindrar att apparaten oavsiktligt stängs av, när du till exempel rengör den.

Använd dessa knappar för att ställa in temperaturen i frysutrymmet.

Tryck knapp (2) för att sänka temperaturen och knapp (3) för att höja temperaturen.

Dessa lysdioder visar om temperaturen ökar eller sjunker i frysutrymmet.

Flera lysdioder tänds och skenet blir ljusare alltefter som temperaturen sjunker.

Frysutrymmet är avstängt när alla lysdioder är släckta. Varje lysdiod har två visningslägen. Ett matt sken betyder att frysen är inställd på en mellantemperatur, medan ett ljust sken betyder att frysen är inställd på en kallare temperatur.

(Figur 1)

2

-25

-22

-18

SUPER

ALARM

1

Den röda larmlampan tänds om temperaturen i frysutrymmet är -7°C. Om temperaturen går under -8°C släcks lampan automatiskt.

ANMÄRKNING: Om apparaten stängs av för en längre period eller sätts på för första gången, tänds den röda lampan tills frystemperaturen sjunker.

Den gulröda lampan tänds när funktionsläget SUPER fungerar. För att välja detta funktionsläge fortsätt att trycka på knappen (2) så att alla lysdioder tänds med ett ljust sken och tryck på knappen igen tills det gulröda lampan tänds.

Detta funktionsläge driver kompressorn för frysutrymmet kontinuerligt maximalt i 50 timmar, för snabbinfrysning. Tryck knapp (3) för att stoppa funktionsläget Super, före slutet av 50-timmars perioden.

ANMÄRKNING: Om kompressorn inte fungerar när du väljer funktionsläget SUPER, väntar systemet på att kompressorn ska starta innan funktionsläget SUPER startar.

INFRYSNING, KYLSKÅP MED DUBBEL KOMPRESSOR

Om du önskar betydligt snabbare infrysningstider, kan du även ta bort lådan * * *. Ställ in frysens kontrollpanel på SUPER och den gulröda lampan tänds (se figur 1). Efter 24 timmar, lägg matvarorna direkt på metallhyllorna. Infrysningen tar 24 timmar och du kan sätta tillbaka lådan och ställa i ordning matvarorna i frysen. Efter 50 timmar kommer det elektroniska minneskortet att automatiskt återställa temperaturen till den tidigare mellaninställningen.

Den maximala mängden matvaror som kan frysas in är angiven på märkplåten (se fi gur 2).

Ta bort alla lädor fränsett den nedersta för frysnings- och lagringstandardtester.

INFRYSNING, KYLSKÅP MED ENKEL KOMPRESSOR

Skapa tillräckligt utrymme så att det som ska frysas kan fördelas jämnt på hyllan. Efter ett par timmar lägger du in maten som ska frysas. Efter 24 timmar är infrysningen klar. För att undvika allför hög kylning av maten i kylskåpsdelen under infrysningen kan du skjuta tillbaka termostatreglaget en aning när du lägger in maten som ska frysas in. När infrysningen börjar bli klar kan du sätta tillbaka termostaten på normalt värde igen.

För testning av infrysning och förvaring tar du bort alla lädor utom den nedersta. Den maximala mängden matvaror som kan frysas in finns angiven på märkplåten, (se fi gur 2).

KONTROLLPANEL FÖR FRYSUTRYMME

Vrid vredet på kontrollpanelen för att ställa in och justera temperaturen i frysutrymmet och i kylskåpet.

Termostatpanelen sitter inuti kylskåpet i det högra övre hörnet. Apparaten stängs av när vredet vrids till „0“. Vi rekommenderar att du ställer in temperaturen på 2 eller 3.

OBS!: Om kylskåpet är utrustat med två kompressorer kan du stänga av frysen genom att använda kontrollpanelen till frysdelen direkt.

Kylutrymmet frostas av automatiskt när kompressorn inte är i drift

Det är normalt att en liten mängd frost eller vattendroppar bildas på baksidan av kylutrymmet när kylskåpet fungerar.

Se till att vattenutloppet alltid är rent. Se till att matvaror inte vidrör baksidan eller sidorna i kylutrymmet.

Vi rekommenderar att du frostar av frysutrymmet när frostlagret har blivit mer än 3 mm tjockt.

OBS! Detta är märkplåten. Om du behöver kontakta service för eventuella fel, kom ihåg att ge dem informationen som fi nns på den här plåten.

Anmärkning: om rumstemperaturen är mycket varm, kanske apparaten fungerar kontinuerligt och ett frostlager kommer då att bildas på baksidan av kylutrymmet, i det här fallet vrid vredet till lägre inställningar (1-2).

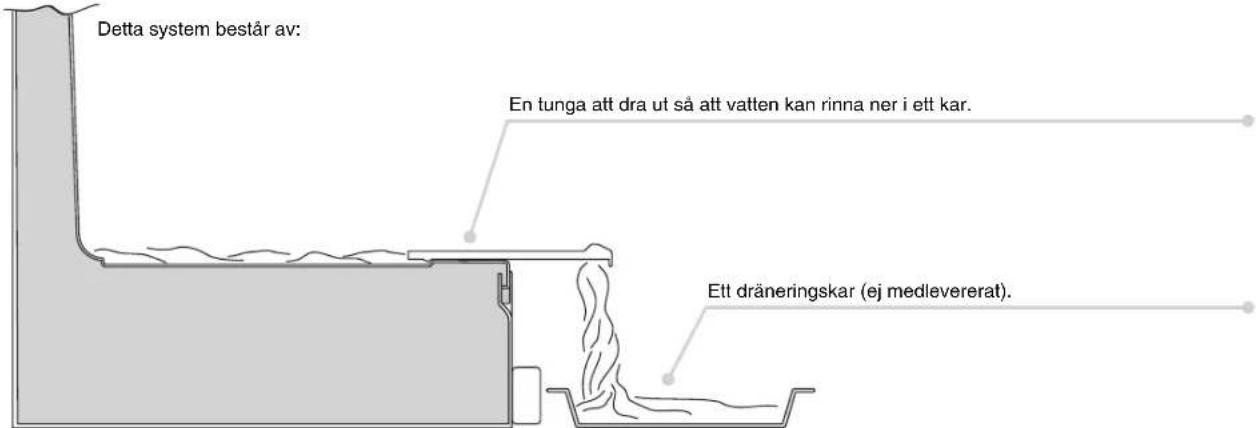

VATTENAVLEDNING

Apparaten har ett system för att avleda vattnet från avfrostningen.

OMHÄNGNING AV KYL- OCH FRYSDÖRRAR

Avlägsna stiftet och bussningen från den övre panelen.

1

Avlägsna den övre dörren.

2

Avlägsna det mittlersta gångjärnet och brickorna.

3

Avlägsna den undre dörren.

4

Avlägsna stiftet i det nedre högra gångjärnet och sätt det i det nedre vänstra gångjärnet.

5

Avlägsna täckkonsolsnäppen, som är snäppfästad på konsolen.

6

Sätt fast gångjärn och dörrar uppifrån och ner 1 → 2 -3

7

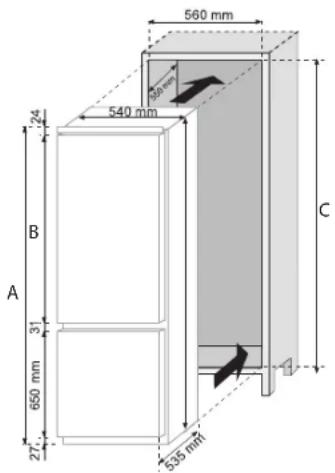

MÄTT AV APPARATEN OCH ENHETEN

A
B
C

	1040 mm17	727721776 mm
	1120 mm18	528921856 mm

INSTALLERING AV APPARATEN I EN ENHET

Fäst tätningen (levererad) på apparaten, på den motsatta sidan av gångjärnen.

1

Installera apparaten i enheten, justera den på den motsatta sidan av gångjärnen.

2

Säkerställ att apparatens övre konsol är mot enheten.

3

Fäst apparatens övre del i enheten med de medlevererade skruvarna.

4

Fäst apparatens undre del med de medlevererade skruvarna.

5

Fäst ventilationsgallret. Lossa skruvarna i det mittersta högra gångjärnet.

6

7

Placera plåten nära pelaren.

8

Fäst konsolen på enheten med de medlevererade skruvarna.

9

Dra åt skruvarna i det mittersta högra gångjärnet.

10

Upprepa samma steg för det mittersta vänstra gångjärnet.

11

JUSTERA ENHETENS DÖRRAR MED KYL- OCH FRYSDÖRRARNA

Apparaten levereras med beslag (slider och glidkonsoler) för att justera kyl- och frysdörrarna med enhetens dörrar.

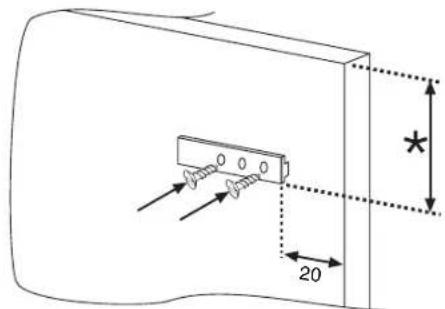

Fäst sliden på insidan av enheten, vid den önskade höjden. Säkerställ att den är cirka 20 mm från dörrens yttersta kant.

Öppna enhetens dörrar och kylskåpsdörrarna. Placera glidkonsolen runt sliden och fäst den på apparatdörren.

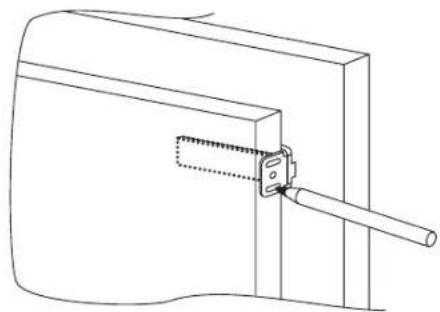

Markera hålen för skruvarna och borra med ett borr med en diameter på 2.5 mm.

Skruva fast apparatdörren på enhetens dörr, genom att använda slitsarna på glidkonsolen som vägledning.

Efter att apparaten har fästs, placera apparatens baksida mot väggen för att förhindra åtkomst till kompressorenheten.

För att säkerställa att kyl och frysen fungerar korrekt, måste luft cirkulera för att kyla kondensatorn som sitter vid botten av apparaten.

Enheten måste ha ett bakre utsläpp med öppning upptill som inte förhindras och en främre öppning som täcks av ventilationsgallret.

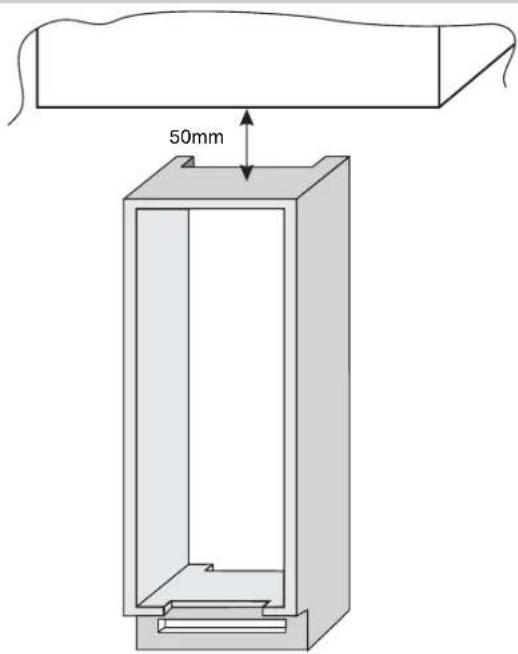

Utrymme som ska lämnas mellan enheten och taket.
