Produkttype	Innebygd kjøle- og fryseskap
Merke	Rosieres
Modell	RBCP 3383 D
Mål (B x D x H)	560 x 540 x 1776 mm
Strømforsyning	220-240 V, 50 Hz
Klimaklasse	N (omgivelsestemperatur 16-32°C)
Frysekapasitet	Opptil 24 kg/24h (avhengig av modell)
Kjølevarighet ved strømbrudd	Omtrent 12 timer
Hovedfunksjoner	Hurtigfrysing (SUPER), elektronisk temperaturkontroll, temperaturalarm
Kontrollpanel	LED-skjerm med knapper for å slå fryseren av/på, stille inn temperatur, aktivere SUPER
Lysindikatorer	Temperatur-LED (2 intensiteter), rød alarmlampe (temperatur > -7°C), oransje SUPER-lampe
Avriming	Automatisk for kjøleskapet, manuell for fryseren (når rimlaget overstiger 3 mm)
Vannavløpssystem	Tappehendel og avløpsbeholder (følger ikke med)
Omhengsling av dører	Mulig, medfølgende sett (hengsler og deksel)
Montering i søyle	Krever søyle med ventilasjonssjakt, tetningslist og gitter medfølger
Vedlikehold og rengjøring	Rengjør avløpsrøret jevnlig, unngå at matvarer berører veggen
Sikkerhet	Forsinket stopp på 15 sekunder for å unngå utilsiktede stopp; SUPER-funksjon begrenset til 50 timer
Reservedeler og reparerbarhet	Kontakt Rosieres kundeservice; oppgi typeskilt

Ofte stilte spørsmål - RBCP 3383 D ROSIERES

Hvordan stiller jeg inn temperaturen på fryseren?

Bruk knappene (2) og (3) på fryserens kontrollpanel. Knapp (2) senker temperaturen, knapp (3) øker den. LED-ene viser nivået: jo flere LED som lyser og jo sterkere intensitet, desto lavere temperatur.

Hvordan aktiverer jeg SUPER-funksjonen for hurtigfrysing?

Trykk flere ganger på knapp (2) til alle LED har høy intensitet, trykk deretter igjen til den oransje lampen lyser. Funksjonen varer i maksimalt 50 timer. For å deaktivere den før tiden, trykk på knapp (3).

Hva betyr den røde lampen som lyser på panelet?

Den røde alarmlampen lyser når temperaturen i fryseren når -7°C eller høyere. Den slukker automatisk når temperaturen synker under -8°C. Ved første gangs oppstart eller etter lengre tids stans kan den forbli tent til temperaturen synker.

Hvordan avrimer jeg kjøleskapet og fryseren?

Kjøleskapet avrimes automatisk under kompressorens pauser. For fryseren, avrim manuelt når rimlaget overstiger 3 mm. Bruk tappehendelen for avrimingsvannet og plasser en oppsamlingsbeholder.

Kan man omhengsle dørene?

Ja, det er mulig. Følg trinnene i bruksanvisningen: fjern den øvre akselen, demonter dørene, flytt den nedre hengslen, sett sammen hengslene og dørene i motsatt rekkefølge. Dekselet medfølger.

Hvordan installerer jeg apparatet i en søyle?

Fest tetningslisten på motsatt side av hengslene, sett inn apparatet, fest det i toppen og bunnen med medfølgende skruer, og klikk deretter ventilasjonsgitteret på plass. Sørg for at søylen har en bakre ventilasjonssjakt og en forreste spalte med gitter.

Hva gjør jeg hvis apparatet ikke slår seg på etter tilkobling?

Trykk på knapp (1) for å slå på fryseren. Det elektroniske kortet husker innstillingene, så etter strømbrudd er det bare å trykke på (1) igjen. Kontroller også at stikkontakten har strøm.

Hvorfor stopper ikke kompressoren umiddelbart etter at fryseren er slått av?

Apparatet har en forsinket stopp på 15 sekunder for å unngå utilsiktede stopp. Hvis du trykker igjen i løpet av denne tiden, fortsetter driften. Dette gjør det for eksempel mulig å rengjøre uten å koble fra strømmen.

Hva er maksimal mengde mat som kan fryses?

Maksimal mengde er angitt på apparatets typeskilt. For optimal frysing, bruk SUPER-funksjonen og fjern skuffene bortsett fra den nederste om nødvendig.

Hvordan redusere rimdannelse i kjøleskapet?

Unngå at matvarer berører bakveggen. Hvis omgivelsestemperaturen er svært høy, still kjøleskapets termostat på et lavere tall (1-2) for å unngå kontinuerlig drift og overdreven rimdannelse.

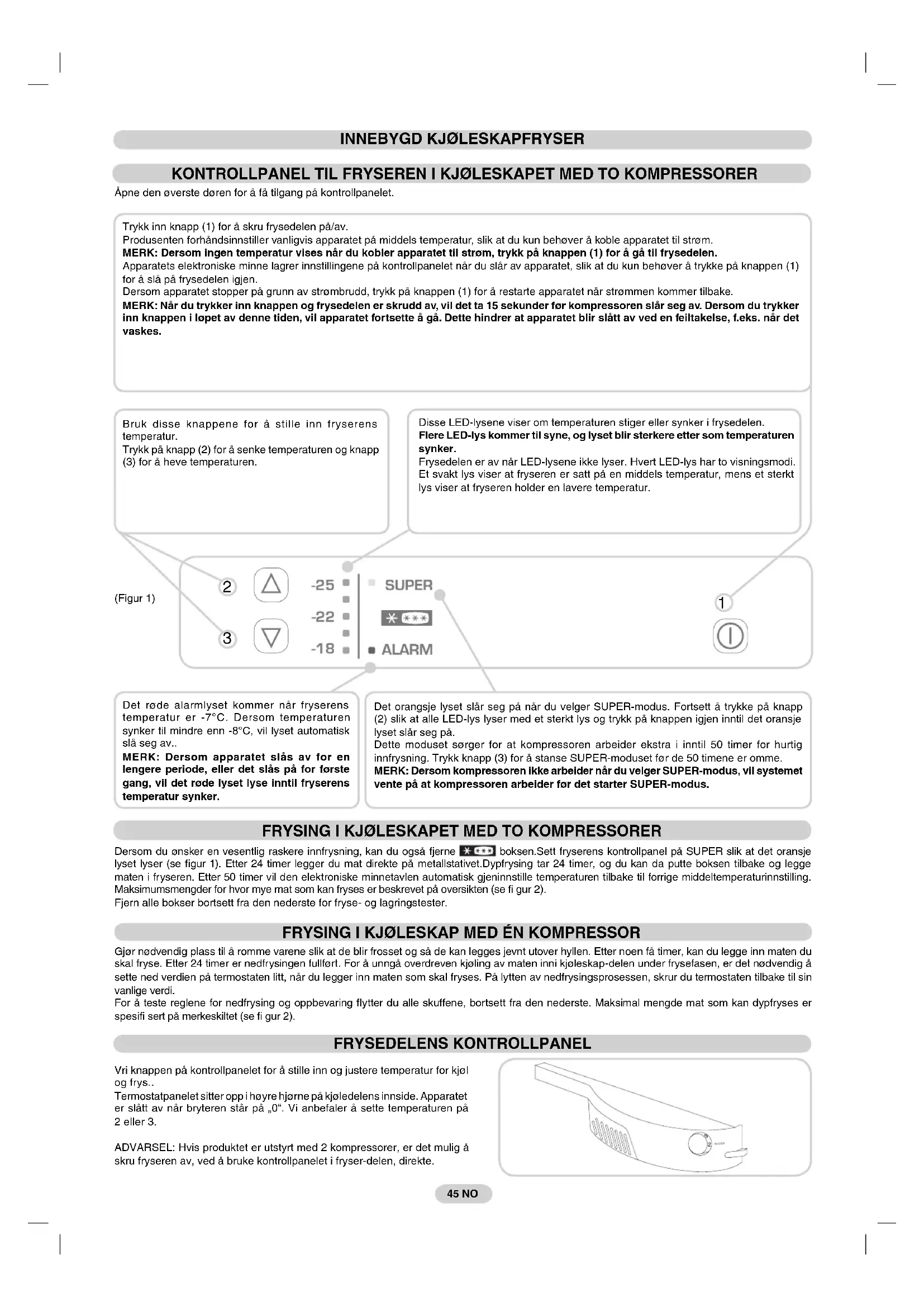

BRUKSANVISNING RBCP 3383 D ROSIERES

INDBYGNINGSK∅LESKAB/-FRYSER .... fra side 53 til side 56 DA

Åpne den øverste døren for å få tilgang på kontrollpanelet.

Trykk inn knapp (1) for å skru frysedelen på/av.

Produsenten forhåndsinnstiller vanligvis apparatet på middels temperatur, slik at du kun behøver å koble apparatet til strøm.

MERK: Dersom ingen temperatur vises når du kobler apparatet til strom, trykk på knappen (1) for å gå til frysedelen.

Apparatets elektroniske minne lagrer innstillingene på kontrollpanelet når du slår av apparatet, slik at du kun behøver å trykke på knappen (1) for å slå på frysedelen igjen.

Dersom apparatet stopper på grunn av strømbrudd, trykk på knappen (1) for å restarte apparatet när strømmen kommer tilbake.

MERK: Når du trykker inn knappen og frysedelen er skrudd av, vil det ta 15 sekunder før kompressoren slår seg av. Dersom du trykker inn knappen i løpet av denne tiden, vil apparatet fortsette å gå. Dette hindrer at apparatet blir slått av ved en felltakelse, f.eks. når det vaskes.

Bruk disse knappene for å stille inn fryserens temperatur.

Trykk på knapp (2) for å senke temperaturen og knapp (3) for å heve temperaturen.

Disse LED-lysene viser om temperaturen stiger eller synker i frysedelen. Flere LED-lys kommer til syne, og lyset blir sterkere etter som temperaturen synker.

Frysedelen er av när LED-lysene ikke lyser. Hvert LED-lys har to visningsmodi. Et svakt lys viser at fryseren er satt på en middels temperatur, mens et sterkt lys viser at fryseren holder en lavere temperatur.

(Figur 1)

2

-25

-22

-18

SUPER

ALARM

1

Det røde alarmlyset kommer når fryserens temperatur er -7°C. Dersom temperaturen synker til mindre enn -8°C, vil lyset automatisk slå seg av..

MERK: Dersom apparatet slås av for en lengere periode, eller det slås på for første gang, vil det røde lyset lyse inntil fryserens temperatur synker.

Det orangsje lyset slår seg på när du velger SUPER-modus. Fortsett å trykke på knapp (2) slik at alle LED-lys lyser med et sterkt lys og trykk på knappen igjen inntil det oransje lyset slår seg på.

Dette moduset sørger for at kompressoren arbeider ekstra i inntil 50 timer for hurtig innfrysning. Trykk knapp (3) for å stanse SUPER-moduset før de 50 timene er omme.

MERK: Dersom kompressoren ikke arbeider når du velger SUPER-modus, vil systemet vente på at kompressoren arbeider før det starter SUPER-modus.

Dersom du ønsker en vesentlig raskere innfrysning, kan du også fjerne * * * * boksen. Sett fryserens kontrollpanel på SUPER slik at det oransje lyset lyser (se figur 1). Etter 24 timer legger du mat direkte på metallstativet. Dypfrysing tar 24 timer, og du kan da putte boksen tilbake og legge maten i fryseren. Etter 50 timer vil den elektroniske minnetavlen automatisk gjeninnstille temperaturen tilbake til forrige middeltemperaturinnstilling. Maksimumsmengder for hvor mye mat som kan fryses er beskrevet på oversikten (se fi gur 2).

Fjern alle bokser bortsett fra den nederste for fryse- og lagringstester.

Gjør nødvendig plass til å romme varene slik at de blir frosset og så de kan legges jevnt utover hyllen. Etter noen få timer, kan du legge inn maten du skal fryse. Etter 24 timer er nedfrysingen fullført. For å unngå overdreven kjøling av maten inni kjøleskap-delen under frysefasen, er det nødvendig å sette ned verdien på termostaten litt, når du legger inn maten som skal fryses. På lytten av nedfrysingsprosessen, skrur du temostaten tilbake til sin vanlige verdi.

For å teste reglene for nedfrying og oppbevaring flytter du alle skuffene, bortsett fra den nederste. Maksimal mengde mat som kan dypfryses er spesifi sert på merkeskiltet (se fi gur 2).

FRYSEDELENS KONTROLLPANEL

Vri knappen på kontrollpanelet for å stille inn og justere temperatur for kjøl og frys..

Termostatpanelet sitter opp i høyre hjørne på kjøledelens innside. Apparatet er slått av när bryteren står på „0“. Vi anbefaler å sette temperaturen på 2 eller 3.

ADVARSEL: Hvis produktet er utstyrt med 2 kompressorer, er det mulig å skru fryseren av, ved å bruke kontrollpanelet i fryser-delen, direkte.

En liten mengde rim eller vanndråper på baksiden av kjoledelen er normalt når kjoledelen står på.

Forsikre deg om at avlopshullet alltid er rent. Pass på at mat ikke kommer i berøring av kjøledelens sider eller bakvegg.

N.B. Dette er merkeskiltet. Hvis du blir nodt til å kontakte vår serviceavdeling I tilfelle feil, oppgi dataene på merkeskiltet.

MERK: Dersom romtemperaturen er svært høy, kan apparatet arbeide kontinuerlig, og et rimlag vil danne seg på baksiden av kjøledelen. Dersom dette skjer, vri bryteren til en lavere innstilling (1-2).

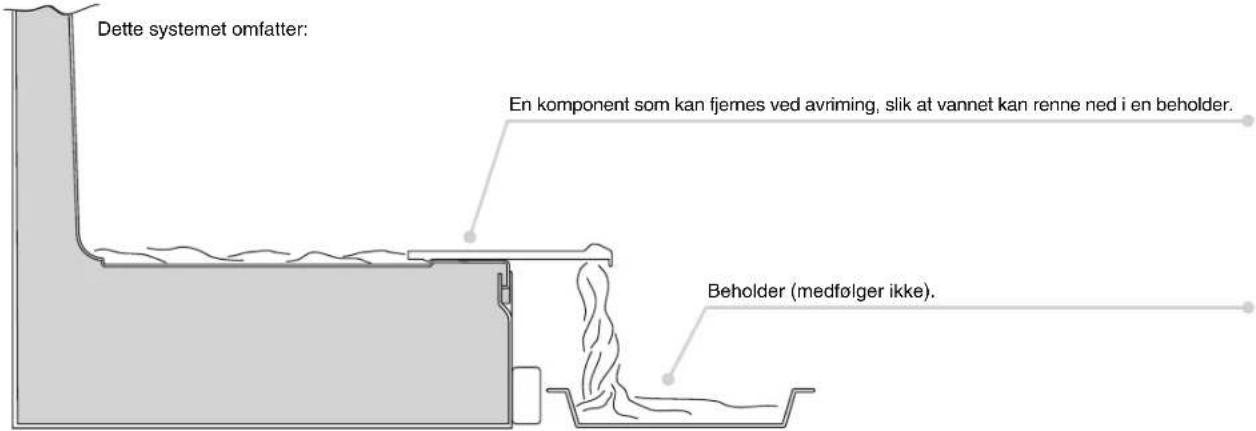

DRENERING AV VANN

Apparatet har et system for å drenere vann fra avriming.

HENGSLE OM DØRENE

Fjern plugg og foring fra toppanelet.

1

Demonter midthengselen og pakningene.

3

Fjern pluggen på nederste hengsel på høyre side og sett den i hengselen nederst på venstre side.

5

Gjør det samme med resterne henglser og dører fra toppen og nedover 1 -2→3. →

7

Fest tetningen (medfølger) til apparatet på motsatt side av hengslene.

1

Sett apparatet inn i skapet i fl ukt med motsatt side av hvor hengslene sitter.

2

Pass på at toppbraketten på apparatet vender mot skapet.

3

Fest toppen av apparatet til skapet ved hjelp av de medfølgende skruene.

4

Fest bunnen av apparatet ved hjelp av de medfølgende skruene.

5

Monter ventilasjonsristen. Lösne skruene på den midtre hengselen på høyre side.

6

7

Plasser platen nær kolonnen.

8

Fest braketten til med skapet med de medfølgende skruene.

9

Skru fast skruene på det midtre hengselet på høyre side.

10

Gjør det samme på det midterste hengslet på venstre side.

11

TILPASS SKAPD∅RENE TIL D∅RENE PÅ KJ∅LE-/FRYSESKAPET

Apparatet er utstyrt med skinner og braketter for å feste dørene til dørene på innbygningsenheten.

Fest skinnen på innsiden av skapdøren i den høyden du ønsker. Pass på at den er rundt 20 mm fra kanten på døra.

Åpne dorene på skapet og kjøleskapet. Fest skinnebraketten rundt skinnen og fest til apparatets dør.

Fest kjøleskapsdøren til skapdøren ved å bruke hullene i skinnebraketten som mal.

Etter at apparatet er satt på plass, sette skapets bakside mot en vegg slik at det ikke er åpen tilgang til kompressoren.

For at kjøle-/fryseskapet skal kunne fungere riktig, må luft kunne sirkulere for å kjøle ned kondensoren i apparatets bunn.

Skapet må ha et utlop bak med åpning oppe som ikke dekkes til og en åpning i front dekket av ventilatorristen.

Størrelsen på utskjæringene på skapet.

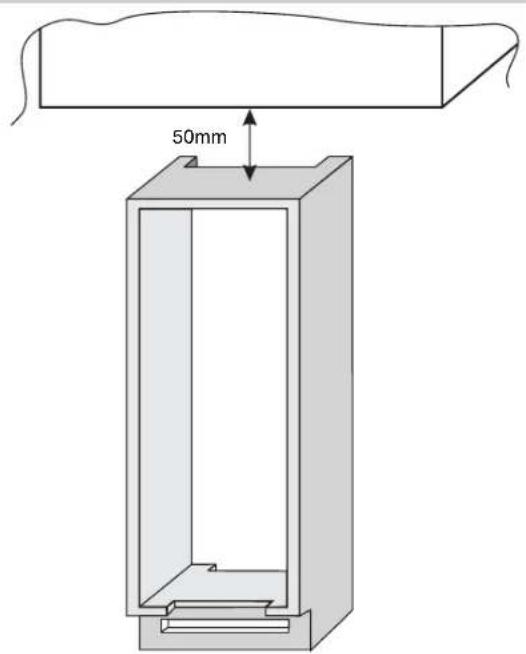

Nødvendig åpning mellom skap og tak.

Mätt på enhetens utskärning.

Fjern alle bokse, bortset fra den i bunden til test af indfrysning og standardopbevaring.

FRYSNING I KÖLEFRYSESKABET MED EN KOMPRESSOR

Fjern stift og bøsning fra toppanelet.

1

Fjern den øverste dør.

2
