MANUAL DE UTILIZADOR DW60M5040BB SAMSUNG

• (opłata według taryfy operatora) http://www.samsung.com/pl/support/ HUNGARY 0680SAMSUNG (0680-726-7864) www.samsung.com/hu/support CROATIA 072 726 786 www.samsung.com/hr/support ALBANIA 045 620 202 www.samsung.com/al/support North Macedonia 023 207 777 www.samsung.com/mk/support SLOVENIA 080 697 267 (brezplačna številka) www.samsung.com/si/support BOSNIA 055 233 999 www.samsung.com/ba/support ESTONIA 800-7267 www.samsung.com/ee/support LITHUANIA 8-800-77777 www.samsung.com/lt/support LATVIA 8000-7267 www.samsung.com/lv/support WEB_Dishwaser_Global_00_ES.indd 32 2021-04-09 12:04:07Máquina de lavar loiça Manual de design ecológico WEB_Dishwaser_Global_00_PT.indd 1 2021-04-09 12:01:48Português2 Índice Índice Instalar 3 Requisitos de instalação 3 Antes de utilizar o produto pela primeira vez 4 Utilização do detergente 4 Utilização do abrilhantador 9 Utilização do descalcicador 12 Funcionalidades 14 Visão geral dos ciclos 14 Sugestão de poupança de energia e água 15 Tabela de ciclos 16 Manutenção 23 Limpeza 23 Resolução de problemas 27 Pontos de controlo 27 Códigos de informação 30 WEB_Dishwaser_Global_00_PT.indd 2 2021-04-09 12:01:48Português 3 Instalar Instalar Requisitos de instalação Para evitar o risco de incêndio, choque elétrico ou ferimentos, todas as ligações da cablagem e ligações à terra têm de ser realizadas por um técnico especializado. Alimentação

• Um circuito individual de 220-240 V

• Saída de alimentação com uma corrente máxima admissível de 16 A (máximo de 11 A para a máquina de lavar loiça) AVISO

• Não utilize uma extensão.

• Utilize apenas a cha que é fornecida com a máquina de lavar loiça.

• Após concluir a instalação, certique-se de que a cha não está dobrada ou danicada. Ligação à terra Para obter uma ligação à terra permanente, a máquina de lavar loiça tem de estar corretamente ligada a um metal ligado à terra ou a um sistema de cablagem permanente. O condutor de terra tem de passar pelos condutores do circuito e, em seguida, tem de ser ligado ao terminal de terra ou ao cabo da máquina de lavar loiça. AVISO

• Não ligue o o de terra a tubos de canalização de plástico, canos de gás ou a tubos de água quente. Condutores de terra incorretamente ligados podem provocar choques elétricos.

• Não modique a cha da máquina de lavar loiça. Se a cha não encaixar na tomada, peça a um eletricista qualicado para instalar uma tomada adequada. Fornecimento de água

• O tubo de fornecimento de água tem de suportar pressões de água entre 0,04 e 1 MPa.

• A temperatura da água tem de ser inferior a 60 °C.

• A torneira de água tem de incluir uma torneira de passagem com uma rosca macho de 3/4”. Para reduzir o risco de fugas:

• Certique-se de que as torneiras de água estão num local de fácil acesso.

• Feche a torneira de água quando a máquina de lavar loiça não estiver a ser utilizada.

• Verique regularmente se existem fugas nos encaixes da mangueira de água.

• Para travar qualquer fuga de água, vede as juntas e as uniões da linha de fornecimento de água com ta de Teon ou composto vedante. Aqua Stop O sistema Aqua Stop é um componente elétrico que foi concebido para impedir fugas de água. O sistema Aqua Stop está xado à mangueira de água e corta automaticamente o uxo de água caso a mangueira sofra danos. CUIDADO

• Utilize o sistema Aqua Stop com cuidado.

• Não torça ou dobre a mangueira de água ligada ao sistema Aqua Stop. Se o sistema Aqua Stop sofrer danos, feche as torneiras de água e desligue a cha imediatamente. Em seguida, contacte o seu centro de apoio ao cliente Samsung local ou um técnico especializado. Instalação no pavimento

• Certique-se de que a máquina de lavar loiça está nivelada utilizando os pés reguláveis em altura.

• Quando concluir o processo de nivelação, verique se a porta abre e fecha corretamente. WEB_Dishwaser_Global_00_PT.indd 3 2021-04-09 12:01:49Português4 Antes de utilizar o produto pela primeira vez Antes de utilizar o produto pela primeira vez Existem dois tipos de dispensadores, como se ilustra abaixo. Verique as instruções para saber qual o dispensador da sua máquina de lavar loiça. Tipo A Tipo B Utilização do detergente Compartimento de detergente Todos os ciclos da máquina de lavar loiça necessitam de detergente no compartimento de detergente. Adicione a quantidade recomendada de detergente para o ciclo selecionado de forma a garantir o melhor desempenho. AVISO

• Não ingira nem coloque detergente para a máquina de lavar loiça na boca. Evite inalar os vapores do detergente. O detergente para máquina de lavar loiça contém químicos cáusticos e irritantes que podem provocar problemas respiratórios. Em caso de ingestão de detergente para máquina de lavar loiça ou de inalação de vapores do detergente, procure assistência médica de imediato.

• Mantenha o detergente para máquina de lavar loiça fora do alcance das crianças. CUIDADO

• Utilize apenas detergente para máquina de lavar loiça. Outros tipos de detergente produzem demasiada espuma, que poderia diminuir o desempenho da máquina de lavar loiça ou fazer com que avariasse.

• A máquina de lavar loiça pode não lavar bem se não tiver detergente suciente. Para artigos com sujidade normal, recomendamos 20-25 gramas; no entanto, tal pode variar consoante o fabricante do detergente, por isso, siga as recomendações desse fabricante.

• Recomendamos 15-20 gramas para os modelos DW5********. WEB_Dishwaser_Global_00_PT.indd 4 2021-04-09 12:01:49Português 5 Antes de utilizar o produto pela primeira vez Encher de detergente - Tipo A

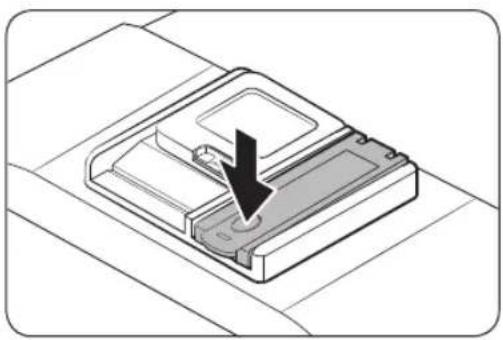

1. Abra a tampa do dispensador de detergente

empurrando a patilha do dispensador de detergente para a direita. NOTA A tampa está sempre aberta no nal de um ciclo de lavagem.

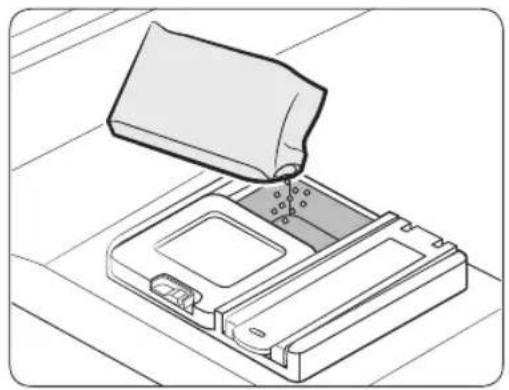

2. Adicione a quantidade recomendada de

detergente no compartimento de detergente de lavagem principal.

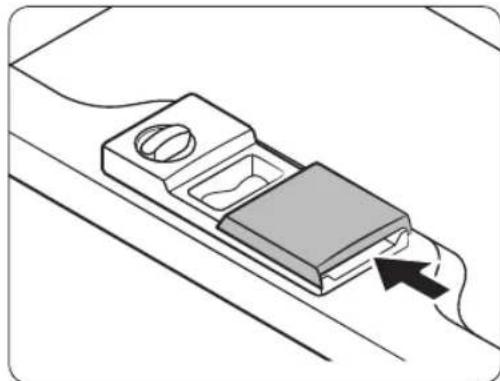

3. Feche a tampa fazendo-a deslizar para cima.

WEB_Dishwaser_Global_00_PT.indd 5 2021-04-09 12:01:49Português6 Antes de utilizar o produto pela primeira vez Antes de utilizar o produto pela primeira vez

4. Se os artigos estiverem muito sujos, deite

um pouco de detergente na porta para obter melhores resultados de limpeza. NOTA Esta quantidade adicional de detergente irá atuar durante a fase de pré-lavagem. A tampa abre-se automaticamente para distribuir o detergente durante a lavagem. WEB_Dishwaser_Global_00_PT.indd 6 2021-04-09 12:01:49Português 7 Antes de utilizar o produto pela primeira vez - Tipo B

1. Abra a aba do dispensador de detergente

carregando na respetiva patilha de libertação. NOTA A aba está sempre aberta no nal de um ciclo de lavagem.

2. Adicione a quantidade recomendada de

detergente no compartimento de detergente de lavagem principal.

3. Feche a aba fazendo-a deslizar para a

esquerda e empurrando-a para baixo. NOTA Não existe um botão especíco para detergentes em pastilha. WEB_Dishwaser_Global_00_PT.indd 7 2021-04-09 12:01:49Português8 Antes de utilizar o produto pela primeira vez Antes de utilizar o produto pela primeira vez

4. Se os artigos estiverem muito sujos, deite

um pouco de detergente na porta para obter melhores resultados de limpeza. NOTA Esta quantidade adicional de detergente irá atuar durante a fase de pré-lavagem. A tampa abre-se automaticamente para distribuir o detergente durante a lavagem. WEB_Dishwaser_Global_00_PT.indd 8 2021-04-09 12:01:49Português 9 Antes de utilizar o produto pela primeira vez Utilização do abrilhantador Reservatório do abrilhantador O abrilhantador melhora o desempenho de secagem da máquina de lavar loiça. Quando o indicador de recarga de abrilhantador acender no painel de controlo, encha o respetivo reservatório com abrilhantador. Utilize apenas abrilhantador líquido. A utilização de um abrilhantador em pó irá obstruir a abertura do reservatório e causar avarias na máquina de lavar loiça. CUIDADO

• Não adicione nenhum tipo de detergente no reservatório do abrilhantador.

• Não encha demasiado o reservatório. O abrilhantador em excesso pode transbordar durante um ciclo. Encher o reservatório do abrilhantador - Tipo A

1. Abra a tampa do reservatório do

abrilhantador. NOTA A adição de abrilhantador aos detergentes em pastilha melhora o desempenho de secagem.

2. Encha o reservatório do abrilhantador com

abrilhantador. CUIDADO Não encha o reservatório acima do indicador de nível máximo. O abrilhantador em excesso pode transbordar durante o ciclo de lavagem. WEB_Dishwaser_Global_00_PT.indd 9 2021-04-09 12:01:50Português10 Antes de utilizar o produto pela primeira vez Antes de utilizar o produto pela primeira vez

3. Feche a tampa do reservatório do

abrilhantador. Denição do abrilhantador Pode alterar a quantidade de abrilhantador aplicado durante um ciclo de lavagem. Os botões utilizados para aceder ao modo de denição podem variar consoante o modelo. Verique quais são os botões para o modelo que possui.

• DW6*R70**** / DW5*R407*BB / DW5*R406*BB: A (Automático), B (Desinfeção)

• DW5*R405*BB / DW5*R404*BB: A (Normal), B (Desinfeção)

• DW5*R40**F*: A (Programa), B (Abrilhantador)

1. Carregue continuamente o botão A durante cinco segundos.

2. Carregue no botão B para selecionar o menu de denição do nível de abrilhantador.

- O visor apresenta a denição atual. (Predenição: “d4”)

3. Carregue no botão A para alterar a denição.

- Pode selecionar entre d1 e d5 (mínimo-máximo)

4. Aguarde 5 segundos para guardar a denição.

1. Carregue continuamente o botão A durante cinco segundos.

2. Carregue no botão Início retardado para aceder ao modo de denição do abrilhantador.

- O visor apresenta a denição atual.

3. Carregue no botão A para selecionar a quantidade de abrilhantador que pretende.

- Pode selecionar entre d1 e d5 (mínimo-máximo)

4. Aguarde 5 segundos para guardar a denição.

WEB_Dishwaser_Global_00_PT.indd 10 2021-04-09 12:01:50Português 11 Antes de utilizar o produto pela primeira vez - Tipo B

1. Remova a tampa do reservatório do

abrilhantador rodando-a no sentido contrário ao dos ponteiros do relógio. NOTA A adição de abrilhantador aos detergentes em pastilha melhora o desempenho de secagem.

2. Encha o reservatório do abrilhantador com

abrilhantador. NOTA Utilize o orifício de visualização quando estiver a encher o reservatório do abrilhantador. CUIDADO Não encha o reservatório acima do indicador de nível máximo. O abrilhantador em excesso pode transbordar durante o ciclo de lavagem.

3. Rode o disco indicador do abrilhantador para

um número entre 1 e 6. - Quanto maior for o número, mais abrilhantador a máquina utiliza. - Para melhorar o processo de secagem, selecione um nível mais alto. - Se a loiça começar a perder a cor, altere para um nível mais baixo. - Se não conseguir rodar o disco do abrilhantador facilmente, utilize uma moeda.

4. Feche a tampa do reservatório do

abrilhantador rodando-a no sentido dos ponteiros do relógio. WEB_Dishwaser_Global_00_PT.indd 11 2021-04-09 12:01:50Português12 Antes de utilizar o produto pela primeira vez Antes de utilizar o produto pela primeira vez Utilização do descalcicador Reservatório do sal O descalcicador foi concebido para remover minerais da água, que poderiam ter um efeito prejudicial ou adverso no funcionamento da máquina. Para obter melhores resultados, recomendamos a utilização de água macia. A água dura contém impurezas que podem prejudicar o desempenho da lavagem. Terá de descalcicar a água se o abastecimento de água tiver uma dureza superior a 1,0 mmol/l (6 °d – escala alemã).

• Para descalcicar a água, precisa de sal especíco para máquina de lavar loiça e de congurar o nível de dureza da água de acordo com a sua área. Para obter mais informações sobre o nível de dureza da água na sua área, contacte a entidade responsável pelo abastecimento de água local.

• Se o nível de dureza da água fornecida for instável, congure a máquina de lavar loiça para a medida mais elevada. Por exemplo, se a leitura da dureza da água se situar no intervalo entre 6,7 mmol/l e 9,0 mmol/l, congure a máquina de lavar loiça para 9,0 mmol/l.

• A predenição de dureza da água da máquina de lavar loiça é o nível 3 (2,1-3,0 mmol/l). Se esta denição corresponder ao nível de dureza da água da sua área, não é necessário alterá-la. NOTA

• Recomendamos que as regulações sejam efetuadas de acordo com a tabela que segue (ou com o manual).

• A denição de fábrica: H3 Dureza da água Denição da dureza da água Consumo de sal (gramas/ciclo) Autonomia (ciclos/1 kg) °dH ° fH ° Clark mmol/l 0-5 0-9 0-6 0-0,94 H1 0 / 6-11 10-20 7-14 1,0-2,0 H2 20 60 12-17 21-30 15-21 2,1-3,0 H3 30 50 18-22 31-40 22-28 3,1-4,0 H4 40 40 23-34 41-60 29-42 4,1-6,0 H5 50 30 35-55 61-98 43-69 6,1-9,8 H6 60 20 NOTA

• 1 dH (grau alemão) = 0,178 mmol/l

• 1 Clark (grau britânico) = 0,143 mmol/l

• 1 fH (grau francês) = 0,1 mmol/l

• Contacte os serviços municipalizados de água locais para obter informações sobre a dureza do abastecimento de água. WEB_Dishwaser_Global_00_PT.indd 12 2021-04-09 12:01:50Português 13 Antes de utilizar o produto pela primeira vez NOTA Como funciona a regeneração do descalcicador (ciclo ECO com denição de nível H3)

• Opera durante cerca de 2 minutos ao iniciar a secagem e utiliza 2 l de água e 0,0002 kWh de energia

• Regenera a cada 5 ciclos Como denir o nível de descalcicador A máquina de lavar loiça foi concebida para permitir ajustar a quantidade de sal consumido com base na dureza da água utilizada. Isto permite otimizar e personalizar o nível de consumo de sal, para que o consumo de sal possa ser denido. Proceda do seguinte modo: Os botões utilizados para aceder ao modo de denição podem variar consoante o modelo. Verique quais são os botões para o modelo que possui.

1. Carregue continuamente o botão A durante cinco segundos.

2. Carregue no botão Início retardado para selecionar o menu de denição do nível de dureza da água.

- O visor apresenta a denição atual.

3. Carregue no botão A para alterar a denição.

- Pode selecionar entre H1 e H6 (macia-dura)

4. Aguarde 5 segundos para guardar a denição.

1. Carregue no botão A durante cinco segundos para selecionar o menu de denição do nível de dureza

da água. - O visor apresenta a denição atual.

2. Carregue no botão A para alterar a denição.

- Pode selecionar entre H1 e H6 (macia-dura)

3. Aguarde 5 segundos para guardar a denição.

WEB_Dishwaser_Global_00_PT.indd 13 2021-04-09 12:01:50Português14 Funcionalidades Funcionalidades Visão geral dos ciclos ECO * Este ciclo reduz o consumo de energia e de água e é apropriado para artigos com sujidade normal Automático / Lavagem automática Este ciclo deteta o nível de sujidade e inicia automaticamente o ciclo mais adequado de acordo com o nível de sujidade dos artigos. Normal Para cargas com sujidade normal, tais como tachos, pratos, copos e panelas pouco sujas. Intensivo Selecione este ciclo para artigos muito sujos. Delicado Selecione este ciclo para artigos com pouca sujidade e frágeis, tais como copos. Expresso Artigos de utilização diária com sujidade normal; ciclo de lavagem curto. Rápido / Lavagem rápida Selecione este ciclo para lavar artigos com pouca sujidade num curto período de tempo. Pré-lavagem Enxaguamento com água fria para remover a sujidade antes de iniciar outro programa. Extrassilencioso Selecione este ciclo para uma lavagem mais suave e silenciosa. Este ciclo lava de forma um pouco mais lenta, mas cria menos 2 decibéis de ruído do que o programa ECO. Limpeza automática Selecione este ciclo para limpar o interior da máquina de lavar loiça. Certique-se de que a máquina de lavar loiça está vazia. O ciclo utilizado pode variar consoante o modelo.

• Os valores para o programa ECO foram obtidos segundo a norma de teste EN 60436:2020. Os valores fornecidos para os outros programas são meramente indicativos. WEB_Dishwaser_Global_00_PT.indd 14 2021-04-09 12:01:50Português 15 Funcionalidades Sugestão de poupança de energia e água

• O programa ECO é adequado para lavar loiça com sujidade normal que, para esta utilização, é o programa mais eciente em termos de consumo combinado de energia e água, e que é utilizado para avaliar a conformidade com a legislação relativa à conceção ecológica da UE (REGULAMENTO DA COMISSÃO (UE) 2019/2022).

• A pré-lavagem manual da loiça leva a um aumento no consumo de água e energia e não é recomendada. Utilize uma faca ou outro utensílio para remover apenas grandes pedaços de alimentos antes de colocar na máquina.

• A água fornecida pode atingir os 60 °C e é consumida menos energia quando utiliza água quente.

• É preferível encher o cesto, se possível, mas sem sobrecarregar.

• Para poupar água e energia, utilize o ciclo ECO. ECO é o programa mais eciente para lavar artigos com sujidade normal.

• Utilize quantidades de detergente e abrilhantador adequadas de acordo com as orientações do fabricante.

• A utilização da máquina de lavar loiça poupa água quando comparada com a lavagem manual.

• Pode consultar informações sobre a conceção ecológica em www.samsung.com/support. Para aceder ao registo da EPREL do modelo:

1. Aceda a https://eprel.ec.europa.eu

2. Obtenha o identicador de modelo da etiqueta energética do produto e introduza-o na caixa de

3. As informações de etiquetagem energética do modelo são apresentadas

• Pode aceder diretamente às informações do produto em https://eprel.ec.europa.eu/qr/###### (número de registo) O número de registo vem indicado na etiqueta de classicação do produto. WEB_Dishwaser_Global_00_PT.indd 15 2021-04-09 12:01:50Português16 Funcionalidades Funcionalidades Tabela de ciclos DW6*R707***/DW6*R705***/DW6*R704*** Ciclo Automático ECO Intensivo Quantidade de resíduos de alimentos Normal Normal Muita Sequência de ciclos Pré-lavagem (45 °C) Lavagem principal (55 °C- 65 °C) Enxaguamento Enxaguamento a quente (50 °C-70 °C) Secagem Fim Pré-lavagem Lavagem principal (50 °C) Enxaguamento Enxaguamento a quente (48 °C) Secagem Fim Pré-lavagem (50 °C) Lavagem principal (65 °C) Enxaguamento Enxaguamento a quente (58 °C) Secagem Fim Consumo de água (l) 8,5-18 9,9 16,6 Consumo de energia (kWh) 0,85-1,55 0,848 (DW6*R707***/ DW6*R705***) 0,836 (DW6*R704***) 1,5 Tempo do ciclo (min) 150 210 205 Ciclo Delicado Expresso * Pré-lavagem Quantidade de resíduos de alimentos Pouca Normal Pouca Sequência de ciclos Pré-lavagem (40 °C) Lavagem principal (50 °C) Enxaguamento Enxaguamento a quente (50 °C) Secagem Fim Lavagem principal (60 °C) Enxaguamento Enxaguamento a quente (55 °C) Secagem Fim Pré-lavagem Fim Consumo de água (l) 13,5 15 4,1 Consumo de energia (kWh) 0,95 0,95 0,02 Tempo do ciclo (min) 120 60 15 WEB_Dishwaser_Global_00_PT.indd 16 2021-04-09 12:01:50Português 17 Funcionalidades Ciclo Extrassilencioso ** Limpeza automática Quantidade de resíduos de alimentos Normal - Sequência de ciclos Pré-lavagem (35 °C) Lavagem principal (60 °C) Enxaguamento Enxaguamento a quente (55 °C) Secagem Fim Pré-lavagem Lavagem principal (70 °C) Enxaguamento Enxaguamento a quente (70 °C) Secagem Fim Consumo de água (l) 13 15 Consumo de energia (kWh) 1,5 1,25 Tempo do ciclo (min) 270 145

• Pré-lavagem: Este ciclo não ativa a função Porta automática nem o processo de secagem. A utilização contínua do ciclo Pré-lavagem por um período prolongado de tempo não é recomendada. Isto pode reduzir o desempenho do descalcicador. ** Limpeza automática: Apenas para modelos DW6*R707*/DW6*R705* NOTA O consumo de energia e o tempo do ciclo dependem da temperatura da água e/ou da carga. WEB_Dishwaser_Global_00_PT.indd 17 2021-04-09 12:01:50Português18 Funcionalidades Funcionalidades DW5*R407***/DW5*R406*** Ciclo Automático ECO Intensivo Quantidade de resíduos de alimentos Muito pouca a muita Normal Muita Sequência de ciclos Pré-lavagem (45 °C) Lavagem principal (45 °C- 55 °C) Enxaguamento Enxaguamento a quente (65 °C) Secagem Fim Lavagem principal (50 °C) Enxaguamento Enxaguamento a quente (50 °C) Secagem Fim Pré-lavagem (50 °C) Lavagem principal (60 °C) Enxaguamento Enxaguamento Enxaguamento a quente (70 °C) Secagem Fim Consumo de água (l) 9,5-13 9,9 (DW5*R406***) 9,5 (DW5*R407***) 15,5 Consumo de energia (kWh) 0,85-1,2 0,704 (DW5*R406***) 0,755 (DW5*R407***) 1,33 Tempo do ciclo (min) 150 220 175 Ciclo Delicado Expresso Rápido Quantidade de resíduos de alimentos Pouca Normal Pouca Sequência de ciclos Pré-lavagem Lavagem principal (40 °C) Enxaguamento Enxaguamento a quente (60 °C) Secagem Fim Pré-lavagem (40 °C) Lavagem principal (45 °C) Enxaguamento a quente (60 °C) Secagem Fim Lavagem principal (35 °C) Enxaguamento (35 °C) Consumo de água (l) 12 9,1 10,5 Consumo de energia (kWh) 0,71 0,77 0,28 Tempo do ciclo (min) 125 60 20 WEB_Dishwaser_Global_00_PT.indd 18 2021-04-09 12:01:50Português 19 Funcionalidades DW5*R405***/DW5*R404*** Ciclo Normal ECO Intensivo Quantidade de resíduos de alimentos Normal Normal Muita Sequência de ciclos Pré-lavagem (45 °C) Lavagem principal (55 °C) Enxaguamento Enxaguamento a quente (65 °C) Secagem Fim Lavagem principal (45 °C) Enxaguamento Enxaguamento a quente (60 °C) Secagem Fim Pré-lavagem (50 °C) Lavagem principal (60 °C) Enxaguamento Enxaguamento Enxaguamento a quente (70 °C) Secagem Fim Consumo de água (l) 13,1 9,5 (DW5*R404***) 9,9 (DW5*R405***) 16,5 Consumo de energia (kWh) 1,1 0,780 (DW5*R404***) 0,836 (DW5*R405***) 1,3 Tempo do ciclo (min) 175 220 165 Ciclo Delicado Expresso Rápido Quantidade de resíduos de alimentos Pouca Normal Pouca Sequência de ciclos Pré-lavagem Lavagem principal (40 °C) Enxaguamento Enxaguamento a quente (60 °C) Secagem Fim Pré-lavagem (50 °C) Lavagem principal (60 °C) Enxaguamento a quente (60 °C) Secagem Fim Lavagem principal (35 °C) Enxaguamento (35 °C) Consumo de água (l) 13,4 9,1 10,5 Consumo de energia (kWh) 0,78 0,75 0,3 Tempo do ciclo (min) 125 60 20 NOTA O consumo de energia e o tempo do ciclo dependem da temperatura da água e/ou da carga. WEB_Dishwaser_Global_00_PT.indd 19 2021-04-09 12:01:51Português20 Funcionalidades Funcionalidades DW6*M503***/DW6*M505***/DW60M5070IB Ciclo Intensivo Normal ECO Quantidade de resíduos de alimentos Muita Normal Normal Sequência de ciclos Pré-lavagem (50 °C) Lavagem principal (60 °C) Enxaguamento Enxaguamento Enxaguamento a quente (70 °C) Secagem Fim Pré-lavagem (45 °C) Lavagem principal (55 °C) Enxaguamento Enxaguamento a quente (65 °C) Secagem Fim Lavagem principal (45 °C) Enxaguamento Enxaguamento a quente (65 °C) Secagem Fim Consumo de água (l) 18,5 15 12 Consumo de energia (kWh) 1,5 1,35 1,037 Tempo do ciclo (min) 170 180 195 Ciclo ** Delicado Expresso Quantidade de resíduos de alimentos Pouca Normal Sequência de ciclos Pré-lavagem Lavagem principal (40 °C) Enxaguamento Enxaguamento a quente (60 °C) Secagem Fim Pré-lavagem (50 °C) Lavagem principal (60 °C) Enxaguamento a quente (60 °C) Secagem Fim Consumo de água (l) 14,5 10 Consumo de energia (kWh) 0,95 0,9 Tempo do ciclo (min) 130 60 ** Delicado: Apenas para os modelos DW6*M505***/DW60M5070IB NOTA O consumo de energia e o tempo do ciclo dependem da temperatura da água e/ou da carga. WEB_Dishwaser_Global_00_PT.indd 20 2021-04-09 12:01:51Português 21 Funcionalidades DW6*M6031**/DW6*M605***/DW60M6070IB/DW6*M604*** Ciclo Intensivo Lavagem automática ECO Quantidade de resíduos de alimentos Muita Normal Normal Sequência de ciclos Pré-lavagem (50 °C) Lavagem principal (60 °C) Enxaguamento Enxaguamento Enxaguamento a quente (70 °C) Secagem Fim Pré-lavagem (45 °C) Lavagem principal (45-55 °C) Enxaguamento Enxaguamento a quente (65 °C) Secagem Fim Pré-lavagem Lavagem principal (50 °C) Enxaguamento a quente (55 °C) Secagem Fim Consumo de água (l) 17,5 11-15 10,5 Consumo de energia (kWh) 1,6 0,9-1,3 0,950 (DW6*M6031** / DW6*M605*** / DW60M6070IB) 0,936 (DW6*M604***) Tempo do ciclo (min) 175 150 225 Ciclo Expresso Pré-lavagem Delicado Quantidade de resíduos de alimentos Normal Pouca Pouca Sequência de ciclos Pré-lavagem (50 °C) Lavagem principal (60 °C) Enxaguamento a quente (60 °C) Secagem Fim Pré-lavagem Fim Pré-lavagem Lavagem principal (40 °C) Enxaguamento Enxaguamento a quente (60 °C) Secagem Fim Consumo de água (l) 10 4 13 Consumo de energia (kWh) 1,15 0,02 0,9 Tempo do ciclo (min) 60 15 130 WEB_Dishwaser_Global_00_PT.indd 21 2021-04-09 12:01:51Português22 Funcionalidades Funcionalidades Ciclo ** Lavagem rápida Quantidade de resíduos de alimentos Pouca Sequência de ciclos Lavagem principal (45 °C) Enxaguamento a quente (50 °C) Enxaguamento a quente (55 °C) Fim Consumo de água (l) 11 Consumo de energia (kWh) 0,75 Tempo do ciclo (min) 30 ** Lavagem rápida: Apenas para os modelos DW6*M6031**/DW6*M605***/DW60M6070IB A utilização contínua do ciclo Lavagem rápida por um período prolongado não é recomendada. Isto pode reduzir o desempenho do descalcicador. NOTA O consumo de energia e o tempo do ciclo dependem da temperatura da água e/ou da carga. WEB_Dishwaser_Global_00_PT.indd 22 2021-04-09 12:01:51Português 23 Manutenção Manutenção Limpeza Mantenha a máquina de lavar loiça limpa para melhorar o desempenho, reduzir reparações desnecessárias e prolongar a sua vida útil. Exterior Limpe de imediato quaisquer salpicos da superfície da máquina de lavar loiça. Utilize um pano macio e húmido para limpar, cuidadosamente, o pó e os salpicos do painel de controlo. CUIDADO

• Não utilize benzeno, cera, diluente, lixívia, álcool ou outras substâncias químicas. Estes materiais podem descolorar a superfície da máquina de lavar loiça e causar manchas.

• A máquina de lavar loiça contém peças elétricas no seu interior. Não borrife água diretamente na máquina de lavar loiça. Proteja os componentes elétricos do contacto com a água.

• Num painel de porta em aço inoxidável, utilize um produto de limpeza para aço inoxidável destinado a eletrodomésticos e um pano limpo e macio. Interior Limpe o interior da máquina de lavar loiça com regularidade para remover qualquer sujidade ou partículas de alimentos. Limpe o interior da máquina de lavar loiça e a parte de dentro da porta com um pano da loiça molhado. CUIDADO

• Não retire o vedante frontal (o vedante em borracha à volta da abertura da máquina de lavar loiça). O vedante mantém o interior da máquina de lavar loiça estanque.

• Utilize um pano húmido para remover depósitos de calcário ou gordura do interior da máquina de lavar loiça. Em alternativa, utilize um pouco de detergente e, em seguida, execute um ciclo vazio à temperatura de enxaguamento mais alta. WEB_Dishwaser_Global_00_PT.indd 23 2021-04-09 12:01:51Português24 Manutenção Manutenção Injetores Para evitar que os injetores quem obstruídos ou se já estiverem, remova e limpe cada um deles. Tenha cuidado quando remover os injetores, pois podem partir-se. Injetor de cima

1. Abra a porta e puxe o tabuleiro superior para

fora até ver o injetor de cima.

4. Volte a introduzir o injetor e aperte a porca

5. Rode o injetor manualmente para ter a certeza

de que está bem montado. Injetor inferior

1. Abra a porta e puxe o tabuleiro inferior para

fora. O injetor inferior está visível na parte de baixo.

2. Desobstrua e limpe o injetor.

3. Insira novamente o injetor.

4. Rode o injetor manualmente para ter a certeza

de que está bem montado. NOTA Consoante os modelos, as peças reais podem ser diferentes das guras. Limpeza do interior Recomendamos que efetue a limpeza do interior todos os meses. Pode utilizar o ciclo Limpeza automática (se disponível) ou o ciclo Intensivo sem colocar loiça. Em alguns modelos com uma funcionalidade de noticação, o LED pode piscar após 20-22 ciclos. Se a sua água da torneira for dura, pode prevenir a acumulação de calcário no interior da máquina de lavar loiça ao adicionar ácido cítrico ao detergente quando colocar a máquina a funcionar. WEB_Dishwaser_Global_00_PT.indd 24 2021-04-09 12:01:51Português 25 Manutenção Filtro Recomendamos que limpe o ltro mensalmente.

1. Abra a porta e retire primeiro o tabuleiro

2. Rode a pega do ltro no sentido contrário

aos ponteiros do relógio para desbloquear a tampa do ltro de malha larga.

3. Retire a tampa do ltro de malha larga e o

microltro cilíndrico que está por baixo. WEB_Dishwaser_Global_00_PT.indd 25 2021-04-09 12:01:51Português26 Manutenção Manutenção

4. Remova todas as poeiras e impurezas do

microltro e da tampa do ltro de malha larga.

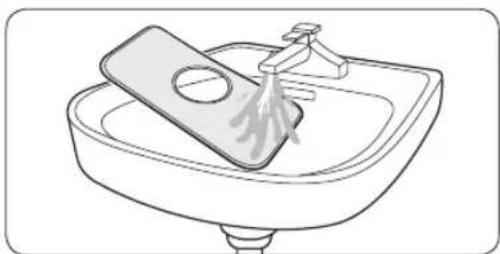

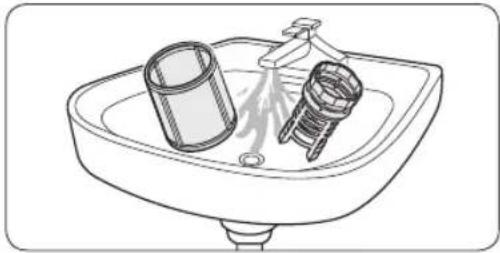

5. Enxague ambos com água da torneira e

7. Rode a pega do ltro para a direita para a

bloquear. NOTA Consoante os modelos, as peças reais podem ser diferentes das guras. CUIDADO Certique-se de que a tampa do ltro de malha larga está bem fechada. Se a tampa estiver solta, pode reduzir o desempenho da ltragem. WEB_Dishwaser_Global_00_PT.indd 26 2021-04-09 12:01:51Português 27 Resolução de problemas Resolução de problemas Pontos de controlo Se detetar algum problema na máquina de lavar loiça, consulte primeiro a tabela abaixo e experimente as sugestões. Em caso de reparação por um Centro Técnico não Autorizado, de reparação pelo próprio, ou de reparação não prossional do produto, a Samsung não se responsabiliza por danos ao produto, por quaisquer lesões, ou por qualquer outra questão de segurança causada por qualquer tentativa de reparação do produto que não siga cuidadosamente estas instruções de reparação e manutenção. Qualquer dano ao produto causado por uma tentativa de reparação do mesmo por qualquer pessoa que não seja um Centro Técnico Certicado pela Samsung não será coberto pela garantia. Sintoma Possível causa Ação A máquina de lavar loiça não arranca. A porta não está completamente fechada.

• Certique-se de que a porta está trancada e completamente fechada.

• Certique-se de que o tabuleiro superior está devidamente unido ao injetor.

• Certique-se de que o tabuleiro superior está devidamente montado. O cabo de alimentação não está ligado.

• Ligue o cabo de alimentação. A água não está a ser fornecida.

• Certique-se de que a válvula de fornecimento de água está aberta. O painel de controlo está bloqueado.

• Desative o Bloqueio para crianças. A máquina de lavar loiça produz maus odores. A água do ciclo anterior continua na máquina.

• Com a máquina de lavar loiça vazia, junte detergente e, em seguida, execute o ciclo Rápido. Este ciclo só está disponível em modelos especícos. A água permanece na máquina de lavar loiça após um ciclo completo. A mangueira de escoamento está dobrada ou obstruída.

• Estique e desobstrua a mangueira. WEB_Dishwaser_Global_00_PT.indd 27 2021-04-09 12:01:52Português28 Resolução de problemas Resolução de problemas Sintoma Possível causa Ação Permanecem alimentos na loiça. Foi selecionado um ciclo incorreto.

• Selecione um ciclo de acordo com o nível de sujidade da loiça, conforme indicado neste manual. Os ltros estão obstruídos ou mal apertados.

• Certique-se de que os ltros estão bem apertados. Foi utilizada uma quantidade insuciente de detergente.

• Utilize a quantidade correta de detergente para cada carga. A pressão da água está baixa.

• Certique-se de que a pressão está entre 0,04 e 1,0 MPa. Os injetores estão obstruídos. • Limpe e desentupa os injetores. Colocou loiça em excesso ou incorretamente.

• Disponha a loiça de modo que não interra com os injetores e/ou com o dispensador de detergente. A água é demasiado dura.

• Verique o indicador de recarga de sal e coloque mais sal para máquinas de lavar loiça. Os pratos não estão bem secos. Não há abrilhantador no depósito ou o que foi utilizado não é suciente.

• Adicione abrilhantador.

• Verique as denições do abrilhantador. Colocou demasiada loiça.

• A sobrecarga pode reduzir o desempenho de secagem. Coloque a loiça conforme recomendado. Os copos e as chávenas entornaram água para a outra loiça quando foram retirados.

• Esvazie primeiro o tabuleiro inferior e depois o superior. Isto evita que pingue água do tabuleiro superior para os pratos no tabuleiro inferior. Foram utilizadas várias cápsulas de detergente sem ser selecionada a opção Sanitize (Desinfeção).

• Selecione a opção Sanitize (Desinfeção) ou utilize abrilhantador. WEB_Dishwaser_Global_00_PT.indd 28 2021-04-09 12:01:52Português 29 Resolução de problemas Sintoma Possível causa Ação A máquina de lavar loiça está a fazer muito ruído. A máquina de lavar loiça emite som quando a tampa do depósito está aberta e a bomba de escoamento está a funcionar.

• Isto é normal. A máquina de lavar loiça não está nivelada.

• Certique-se de que a máquina está nivelada. O injetor choca com a loiça, emitindo um som de “choque”.

• Reorganize a disposição da loiça. Permanece uma película amarela ou castanha na loiça. Sujidade deixada por café ou chá.

• Utilize um ciclo com uma temperatura mais elevada. Os indicadores não se acendem. O cabo de alimentação não está ligado.

• Ligue o cabo de alimentação. Os injetores não rodam suavemente. Os injetores estão obstruídos com partículas de alimentos.

• Limpe os injetores. Aparece uma película branca nos pratos. A água é demasiado dura.

• Certique-se de que o indicador de recarga de sal e que as denições do descalcicador estão corretos de acordo com a dureza da água da sua área.

• Certique-se de que a tampa do reservatório de sal está bem apertada. Aparecem bolhas de ar e riscos no painel de controlo. O ar entra na película protetora, fazendo com que as marcas EPS permaneçam.

• Remova a película protetora do painel de controlo. WEB_Dishwaser_Global_00_PT.indd 29 2021-04-09 12:01:52Português30 Resolução de problemas Resolução de problemas Códigos de informação Se a máquina de lavar loiça não funcionar, aparece no visor um código de informação. Consulte a tabela a seguir e experimente as sugestões. Código Ação

• Feche a válvula de fornecimento de água. No quadro elétrico da sua casa, desligue o disjuntor da máquina de lavar loiça. Depois, contacte o técnico de instalação para reparar a máquina. Se o problema continuar, contacte um centro de assistência técnica local da Samsung.

Vericação do fornecimento de água

• Verique se a válvula de fornecimento de água está fechada, se o fornecimento de água está suspenso ou se a linha ou a válvula de entrada de água estão congeladas ou entupidas por partículas estranhas. Se o problema continuar, contacte um centro de assistência técnica local da Samsung.

Vericação de comunicação da PCB

• Comunicação anómala entre a PCB principal e a PCB secundária.

• Se o problema persistir, contacte um centro de assistência técnica autorizado da Samsung.

Vericação do aquecimento a alta temperatura

• Vericação funcional. Com a máquina de lavar loiça vazia, junte detergente e, em seguida, execute um ciclo. Se o problema continuar, no quadro elétrico da sua casa, desligue o disjuntor da máquina de lavar loiça. Em seguida, contacte um centro de assistência técnica da Samsung.

Vericação do termístor

• O sensor de temperatura está avariado (curto-circuito ou circuito aberto). Se o problema persistir, contacte um centro de assistência técnica autorizado da Samsung.

Vericação da bomba de lavagem

• Funcionamento anómalo da bomba de lavagem. Se o problema persistir, contacte um centro de assistência técnica local da Samsung.

Vericação do motor de distribuição

• Funcionamento anómalo do conjunto do motor de distribuição ou da placa de circuito impresso (PCB) principal. Se o problema persistir, contacte um centro de assistência técnica local da Samsung. WEB_Dishwaser_Global_00_PT.indd 30 2021-04-09 12:01:52Português 31 Resolução de problemas Código Ação bc2 Vericação dos botões

• Botão pressionado durante 30 segundos.

• Verique se existe água ou substâncias estranhas no botão.

• Se o problema persistir, contacte um centro de assistência técnica local da Samsung. Se continuar a aparecer um código de informação no visor, contacte um centro de assistência técnica local da Samsung. Peças sobressalentes* para utilizadores nais disponíveis durante um mínimo de 10 anos**.
