MANUAL DE UTILIZADOR DW50R4070FW SAMSUNG

Máquina de lavar loiça

Manual de design ecológico

Requisitos de instalação 3

Antes de utilizar o produto pela primeira vez 4

Utilização do detergente 4

Utilização do abrilhantador 9

Utilização do descalcificador 12

Funcionalidades 14

Visão geral dos ciclos 14

Sugestão de poupança de energia e água 15

Tabela de ciclos 16

Manutenção 23

Limpeza 23

Resolução de problemas 27

Pontos de controlo 27

Códigos de informação 30

Português2

Instalar

Requisitos de instalação

Para evitar o risco de incêndio, choque elétrico ou ferimentos, todas as ligações da cablagem e ligações à terra têm de ser realizadas por um técnico especializado.

Alimentação

• Um circuito individual de 220-240 V \~, 50 Hz dedicado para a máquina de lavar loiça.
• Saída de alimentação com uma corrente máxima admissível de 16 A (máximo de 11 A para a máquina de lavar loiça)

AVISO

• Não utilize uma extensão.
• Utilize apenas a ficha que é fornecida com a máquina de lavar loiça.
• Após concluir a instalação, certifique-se de que a ficha não está dobrada ou danificada.

Ligação à terra

Para obter uma ligação à terra permanente, a máquina de lavar loiça tem de estar corretamente ligada a um metal ligado à terra ou a um sistema de cablagem permanente. O condutor de terra tem de passar pelos condutores do circuito e, em seguida, tem de ser ligado ao terminal de terra ou ao cabo da máquina de lavar loiça.

AVISO

• Não ligue o fio de terra a tubos de canalização de plástico, canos de gás ou a tubos de água quente. Condutores de terra incorretamente ligados podem provocar choques elétricos.
• Não modifique a ficha da máquina de lavar loiça. Se a ficha não encaixar na tomada, peça a um eletricista qualificado para instalar uma tomada adequada.

Fornecimento de água

• O tubo de fornecimento de água tem de suportar pressões de água entre 0,04 e 1 MPa.
• A temperatura da água tem de ser inferior a 60 °C.
• A torneira de água tem de incluir uma torneira de passagem com uma rosca macho de 3/4".

Para reduzir o risco de fugas:

• Certifique-se de que as torneiras de água estão num local de fácil acesso.
• Feche a torneira de água quando a máquina de lavar loiça não estiver a ser utilizada.
• Verifique regularmente se existem fugas nos encaixes da mangueira de água.
• Para travar qualquer fuga de água, vede as juntas e as uniões da linha de fornecimento de água com fita de Teflon ou composto vedante.

Aqua Stop

O sistema Aqua Stop é um componente elétrico que foi concebido para impedir fugas de água. O sistema Aqua Stop está fixado à mangueira de água e corta automaticamente o fluxo de água caso a mangueira sofra danos.

CUIDADO

• Utilize o sistema Aqua Stop com cuidado.
• Não torça ou dobre a mangueira de água ligada ao sistema Aqua Stop. Se o sistema Aqua Stop sofrer danos, feche as torneiras de água e desligue a ficha imediatamente. Em seguida, contacte o seu centro de apoio ao cliente Samsung local ou um técnico especializado.

Instalação no pavimento

• Certifique-se de que a máquina de lavar loiça está nivelada utilizando os pés reguláveis em altura.
• Quando concluir o processo de nivelação, verifique se a porta abre e fecha corretamente.

Antes de utilizar o produto pela primeira vez

Existem dois tipos de dispensadores, como se ilustra abaixo. Verifique as instruções para saber qual o dispensador da sua máquina de lavar loiça.

Utilização do detergente

Compartimento de detergente

Todos os ciclos da máquina de lavar loiça necessitam de detergente no compartimento de detergente. Adicione a quantidade recomendada de detergente para o ciclo selecionado de forma a garantir o melhor desempenho.

AVISO

• Não ingira nem coloque detergente para a máquina de lavar loiça na boca. Evite inalar os vapores do detergente. O detergente para máquina de lavar loiça contém químicos cáusticos e irritantes que podem provocar problemas respiratórios. Em caso de ingestão de detergente para máquina de lavar loiça ou de inalação de vapores do detergente, procure assistência médica de imediato.
• Mantenha o detergente para máquina de lavar loiça fora do alcance das crianças.

CUIDADO

• Utilize apenas detergente para máquina de lavar loiça. Outros tipos de detergente produzem demasiada espuma, que poderia diminuir o desempenho da máquina de lavar loiça ou fazer com que avariasse.
• A máquina de lavar loiça pode não lavar bem se não tiver detergente suficiente. Para artigos com sujidade normal, recomendamos 20-25 gramas; no entanto, tal pode variar consoante o fabricante do detergente, por isso, siga as recomendações desse fabricante.
• Recomendamos 15-20 gramas para os modelos DW5*****

Português4

Encher de detergente

- Tipo A

1. Abra a tampa do dispensador de detergente empurrando a patilha do dispensador de detergente para a direita.

NOTA

A tampa está sempre aberta no final de um ciclo de lavagem.

1. Adicione a quantidade recomendada de detergente no compartimento de detergente de lavagem principal.

1. Feche a tampa fazendo-a deslizar para cima.

Antes de utilizar o produto pela primeira vez

1. Se os artigos estiverem muito sujos, deite um pouco de detergente na porta para obter melhores resultados de limpeza.

NOTA

Esta quantidade adicional de detergente irá atuar durante a fase de pré-lavagem.

A tampa abre-se automaticamente para distribuir o detergente durante a lavagem.

Português6

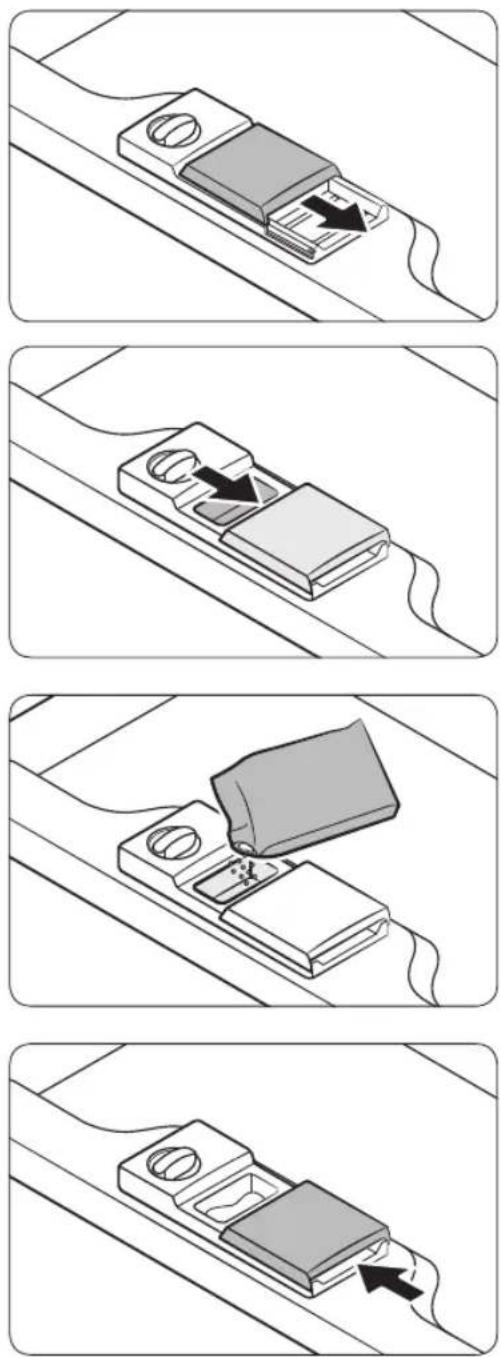

• Tipo B


1. Abra a aba do dispensador de detergente carregando na respetiva patilha de libertação.

NOTA

A aba está sempre aberta no final de um ciclo de lavagem.

1. Adicione a quantidade recomendada de detergente no compartimento de detergente de lavagem principal.

2. Feche a aba fazendo-a deslizar para a esquerda e empurrando-a para baixo.

NOTA

Não existe um botão específico para detergentes em pastilha.

Antes de utilizar o produto pela primeira vez

1. Se os artigos estiverem muito sujos, deite um pouco de detergente na porta para obter melhores resultados de limpeza.

NOTA

Esta quantidade adicional de detergente irá atuar durante a fase de pré-lavagem.

A tampa abre-se automaticamente para distribuir o detergente durante a lavagem.

Português8

Utilização do abrilhantador

Reservatório do abrilhantador

O abrilhantador melhora o desempenho de secagem da máquina de lavar loiça. Quando o indicador de recarga de abrilhantador acender no painel de controlo, encha o respetivo reservatório com abrilhantador. Utilize apenas abrilhantador líquido.

A utilização de um abrilhantador em pó irá obstruir a abertura do reservatório e causar avarias na máquina de lavar loiça.

CUIDADO

• Não adicione nenhum tipo de detergente no reservatório do abrilhantador.
• Não encha demasiado o reservatório. O abrilhantador em excesso pode transbordar durante um ciclo.

Encher o reservatório do abrilhantador

• Tipo A

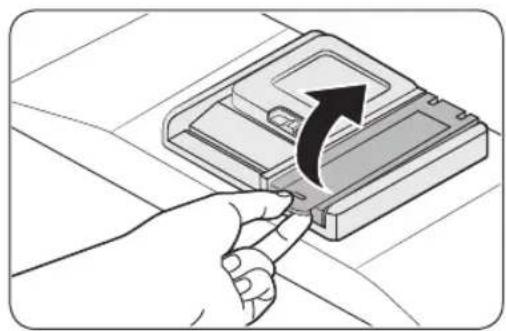

1. Abra a tampa do reservatório do abrilhantador.

NOTA

A adição de abrilhantador aos detergentes em pastilha melhora o desempenho de secagem.

1. Encha o reservatório do abrilhantador com abrilhantador.

CUIDADO

Não encha o reservatório acima do indicador de nível máximo. O abrilhantador em excesso pode transbordar durante o ciclo de lavagem.

Antes de utilizar o produto pela primeira vez

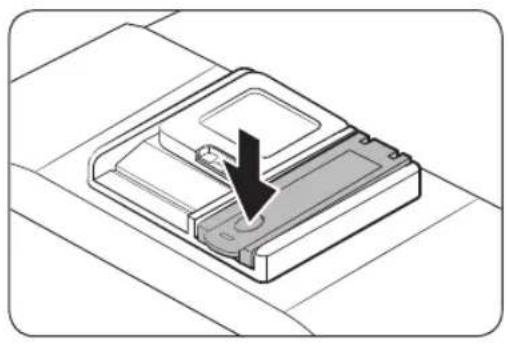

1. Feche a tampa do reservatório do abrilhantador.

Definição do abrilhantador

Pode alterar a quantidade de abrilhantador aplicado durante um ciclo de lavagem.

Os botões utilizados para aceder ao modo de definição podem variar consoante o modelo.

Verifique quais são os botões para o modelo que possui.

• DW6*R70**** / DW5*R407*BB / DW5*R406*BB: A (Automático), B (Desinfeção)
• DW5*R405*BB / DW5*R404*BB: A (Normal), B (Desinfeção)
• DW5*R40**F*: A (Programa), B (Abrilhantador)
• Carregue continuamente o botão A durante cinco segundos.
• Carregue no botão B para selecionar o menu de definição do nível de abrilhantador.
• O visor apresenta a definição atual. (Predefinição: "d4")
• Carregue no botão A para alterar a definição.
• Pode selecionar entre d1 e d5 (mínimo-máximo)
• Aguarde 5 segundos para guardar a definição.
• DW6*M5***BB / DW60M50701B: A (Expresso)
• Modelos DW6*M5***F*/S*/U*: A (Programa)
• Carregue continuamente o botão A durante cinco segundos.
• Carregue no botão Início retardado para aceder ao modo de definição do abrilhantador.
• O visor apresenta a definição atual.
• Carregue no botão A para selecionar a quantidade de abrilhantador que pretende.
• Pode selecionar entre d1 e d5 (mínimo-máximo)
• Aguarde 5 segundos para guardar a definição.

Português10-

• Tipo B


1. Remova a tampa do reservatório do abrilhantador rodando-a no sentido contrário ao dos ponteiros do relógio.

NOTA

A adição de abrilhantador aos detergentes em pastilha melhora o desempenho de secagem.

1. Encha o reservatório do abrilhantador com abrilhantador.

NOTA

Utilize o orifício de visualização quando estiver a encher o reservatório do abrilhantador.

CUIDADO

Não encha o reservatório acima do indicador de nível máximo. O abrilhantador em excesso pode transbordar durante o ciclo de lavagem.

1. Rode o disco indicador do abrilhantador para um número entre 1 e 6.

2. Quanto maior for o número, mais abrilhantador a máquina utiliza.

3. Para melhorar o processo de secagem, selecione um nível mais alto.
4. Se a loiça começar a perder a cor, altere para um nível mais baixo.

5. Se não conseguir rodar o disco do abrilhantador facilmente, utilize uma moeda.

6. Feche a tampa do reservatório do abrilhantador rodando-a no sentido dos ponteiros do relógio.

Antes de utilizar o produto pela primeira vez

Utilização do descalcificador

Reservatório do sal

O descalcificador foi concebido para remover minerais da água, que poderiam ter um efeito prejudicial ou adverso no funcionamento da máquina. Para obter melhores resultados, recomendamos a utilização de água macia. A água dura contém impurezas que podem prejudicar o desempenho da lavagem. Terá de descalcificar a água se o abastecimento de água tiver uma dureza superior a 1,0 mmol/l (6 °d - escala alemã).

• Para descalcificar a água, precisa de sal específico para máquina de lavar loiça e de configurar o nível de dureza da água de acordo com a sua área. Para obter mais informações sobre o nível de dureza da água na sua área, contacte a entidade responsável pelo abastecimento de água local.
• Se o nível de dureza da água fornecida for instável, configure a máquina de lavar loiça para a medida mais elevada. Por exemplo, se a leitura da dureza da água se situar no intervalo entre 6,7 mmol/l e 9,0 mmol/l, configure a máquina de lavar loiça para 9,0 mmol/l.
• A predefinição de dureza da água da máquina de lavar loiça é o nível 3 (2,1-3,0 mmol/l). Se esta definição corresponder ao nível de dureza da água da sua área, não é necessário alterá-la.

NOTA

• Recomendamos que as regulações sejam efetuadas de acordo com a tabela que segue (ou com o manual).
  • A definição de fábrica: H3

Dureza da água				Definição da dureza da água	Consumo de sal (gramas/ciclo)	Autonomia (ciclos/1 kg)
°dH °fH	°Clark mmol/l
0-5 0-9	0-6 0-0,9	4 H1 0 /
6-11 10	20 7-14	1,0-2,0 H2	20 60
12-17	21-30	15-21	2,1-3,0 H3	30 50
18-22	31-40	22-28	3,1-4,0 H4	40 40
23-34	41-60	29-42	4,1-6,0 H5	50 30
35-55	61-98	43-69	6,1-9,8 H6	60 20

NOTA

• 1 dH (grau alemão) = 0,178 mmol/l
• 1 Clark (grau britânico) = 0,143 mmol/l
• 1 fH (grau francês) = 0,1 mmol/l
- Contacte os serviços municipalizados de água locais para obter informações sobre a dureza do abastecimento de água.

Português12-

NOTA

Como funciona a regeneração do descalcificador (ciclo ECO com definição de nível H3)

• Opera durante cerca de 2 minutos ao iniciar a secagem e utiliza 2 l de água e 0,0002 kWh de energia
• Regenera a cada 5 ciclos

Como definir o nível de descalcificador

A máquina de lavar loiça foi concebida para permitir ajustar a quantidade de sal consumido com base na dureza da água utilizada. Isto permite otimizar e personalizar o nível de consumo de sal, para que o consumo de sal possa ser definido. Proceda do seguinte modo:

Os botões utilizados para aceder ao modo de definição podem variar consoante o modelo.

Verifique quais são os botões para o modelo que possui.

• DW6*R70**** / DW5*R407*BB / DW5*R406*BB: A (Automático)
• DW5*R405*BB / DW5*R404*BB: A (Normal)
• Carregue continuamente o botão A durante cinco segundos.
• Carregue no botão Início retardado para selecionar o menu de definição do nível de dureza da água.
• O visor apresenta a definição atual.
• Carregue no botão A para alterar a definição.
• Pode selecionar entre H1 e H6 (macia-dura)
• Aguarde 5 segundos para guardar a definição.

• DW6*M6***BB / DW60M6070IB: A (Pré-lavagem)

1. Carregue no botão A durante cinco segundos para selecionar o menu de definição do nível de dureza da água.

- O visor apresenta a definição atual.

1. Carregue no botão A para alterar a definição.

- Pode seleccionar entre H1 e H6 (macia-dura)

1. Aguarde 5 segundos para guardar a definição.

Funcionalidades

Visão geral dos ciclos

ECO	ECO *	Este ciclo reduz o consumo de energia e de água e é apropriado para artigos com sujidade normal
	Automático / Lavagem automática	Este ciclo deteta o nível de sujidade e inicia automaticamente o ciclo mais adequado de acordo com o nível de sujidade dos artigos.
	Normal	Para cargas com sujidade normal, tais como tachos, pratos, copos e panelas pouco sujas.
	Intensivo Seleção este ciclo para artigos muito sujos.
[TOTA]	Delicado	Seleção este ciclo para artigos com pouca sujidade e frágeis, tais como copos.
	Expresso	Artigos de utilização diária com sujidade normal; ciclo de lavagem curto.
	Rápido / Lavagem rápida	Seleção este ciclo para lavar artigos com pouca sujidade num curto período de tempo.
[3X6Z]	Pré-lavagem	Enxaguamento com água fria para remover a sujidade antes de iniciar outro programa.
	Extrassilencioso	Seleção este ciclo para uma lavagem mais suave e silenciosa. Este ciclo lava de forma um pouco mais lenta, mas cria menos 2 decibéis de ruído do que o programa ECO.
	Limpeza automática	Seleção este ciclo para limpar o interior da máquina de lavar loiça. Certifique-se de que a máquina de lavar loiça está vazia.

O ciclo utilizado pode variar consoante o modelo.
* Os valores para o programa ECO foram obtidos segundo a norma de teste EN 60436:2020. Os valores fornecidos para os outros programas são meramente indicativos.

Português14-

Sugestão de poupança de energia e água

• O programa ECO é adequado para lavar loiça com sujidade normal que, para esta utilização, é o programa mais eficiente em termos de consumo combinado de energia e água, e que é utilizado para avaliar a conformidade com a legislação relativa à conceção ecológica da UE (REGULAMENTO DA COMISSÃO (UE) 2019/2022).
• A pré-lavagem manual da loiça leva a um aumento no consumo de água e energia e não é recomendada.
  Utilize uma faca ou outro utensílio para remover apenas grandes pedaços de alimentos antes de colocar na máquina.
• A água fornecida pode atingir os 60 °C e é consumida menos energia quando utiliza água quente.
• É preferível encher o cesto, se possível, mas sem sobrecarregar.
• Para poupar água e energia, utilize o ciclo ECO. ECO é o programa mais eficiente para lavar artigos com sujidade normal.
• Utilize quantidades de detergente e abrilhantador adequadas de acordo com as orientações do fabricante.
• A utilização da máquina de lavar loiça poupa água quando comparada com a lavagem manual.
• Pode consultar informações sobre a conceção ecológica em www.samsung.com/support.

Para aceder ao registo da EPREL do modelo:

1. Aceda a https://eprel.ec.europa.eu
2. Obtenha o identificador de modelo da etiqueta energética do produto e introduza-o na caixa de pesquisa
3. As informações de etiquetagem energética do modelo são apresentadas
   * Pode aceder diretamente às informações do produto em https://eprel.ec.europa.eu/qr/###### (número de registo)
   O número de registo vem indicado na etiqueta de classificação do produto.

Funcionalidades

Tabela de ciclos

Ciclo Automático ECO Intensivo
Quantidade de resíduos de alimentos	Normal Normal Muita
Sequência de ciclos	Pré-lavagem (45 °C) ▶ Lavagem principal (55 °C-65 °C) ▶Enxaguamento ▶Enxaguamento a quente (50 °C-70 °C) ▶Secagem ▶ Fim	Pré-lavagem ▶Lavagem principal (50 °C) ▶Enxaguamento ▶Enxaguamento a quente (48 °C) ▶Secagem ▶ Fim	Pré-lavagem (50 °C) ▶ Lavagem principal (65 °C) ▶Enxaguamento ▶Enxaguamento a quente (58 °C) ▶Secagem ▶ Fim
Consumo de água (l) 8,5-18 9,9 16,6
Consumo de energia (kWh)	0,85-1,55	0,848(DW6*R707***/DW6*R705***)0,836(DW6*R704***)	1,5
Tempo do ciclo (min) 150 210 205

Ciclo Delicado	Expresso * Pré-lavagem
Quantidade de resíduos de alimentos	Pouca Normal Pouca
Sequência de ciclos	Pré-lavagem (40 °C) ▶ Lavagem principal (50 °C) ▶ Enxaguamento ▶ Enxaguamento a quente (50 °C) ▶ Secagem ▶ Fim	Lavagem principal (60 °C) ▶ Enxaguamento ▶ Enxaguamento a quente (55 °C) ▶ Secagem ▶ Fim	Pré-lavagem ▶ Fim
Consumo de água (l) 13,5		15	4,1
Consumo de energia (kWh)	0,95	0,95	0,02
Tempo do ciclo (min) 120		60	15

Português16

Ciclo Extrassilencioso ** Limpeza automática
Quantidade de resíduos de alimentos	Normal -
Sequência de ciclos	Pré-lavagem (35 °C) ▶ Lavagem principal (60 °C) ▶ Enxaguamento ▶ Enxaguamento a quente (55 °C) ▶ Secagem ▶ Fim	Pré-lavagem ▶ Lavagem principal (70 °C) ▶ Enxaguamento ▶ Enxaguamento a quente (70 °C) ▶ Secagem ▶ Fim
Consumo de água (l) 13	15
Consumo de energia (kWh)	1,5 1,25
Tempo do ciclo (min) 270	145

* Pré-lavagem: Este ciclo não ativa a função Porta automática nem o processo de secagem. A utilização contínua do ciclo Pré-lavagem por um período prolongado de tempo não é recomendada. Isto pode reduzir o desempenho do descalcificador.
** Limpeza automática: Apenas para modelos DW6*R707*/DW6*R705*

NOTA

O consumo de energia e o tempo do ciclo dependem da temperatura da água e/ou da carga.

Funcionalidades

DW5*R407***/DW5*R406***

Ciclo Automático ECO Intensivo
Quantidade de resíduos de alimentos	Muito pouca a muita Normal Muita
Sequência de ciclos	Pré-lavagem (45 °C) ▶ Lavagem principal (45 °C-55 °C) ▶Enxaguamento ▶Enxaguamento a quente (65 °C) ▶Secagem ▶ Fim	Lavagem principal (50 °C) ▶Enxaguamento ▶Enxaguamento a quente (50 °C) ▶ Secagem ▶ Fim	Pré-lavagem (50 °C) ▶ Lavagem principal (60 °C) ▶Enxaguamento ▶Enxaguamento ▶Enxaguamento a quente (70 °C) ▶Secagem ▶ Fim
Consumo de água (l) 9,5-13		9,9 (DW5*R406***)9,5 (DW5*R407***)	15,5
Consumo de energia (kWh)	0,85-1,2	0,704 (DW5*R406***)0,755 (DW5*R407***)	1,33
Tempo do ciclo (min) 150 220 175

Ciclo Delicado Expresso Rápido
Quantidade de resíduos de alimentos	Pouca Normal Pouca
Sequência de ciclos	Pré-lavagem ▶Lavagem principal (40 °C) ▶Enxaguamento ▶Enxaguamento a quente (60 °C) ▶Secagem ▶ Fim	Pré-lavagem (40 °C) ▶ Lavagem principal (45 °C) ▶Enxaguamento a quente (60 °C) ▶Secagem ▶ Fim	Lavagem principal (35 °C) ▶Enxaguamento (35 °C)
Consumo de água (l) 12	9,1	10,5
Consumo de energia (kWh)	0,71	0,77	0,28
Tempo do ciclo (min) 125 60		20

Português18-

DW5*R405***/DW5*R404***

Ciclo Normal ECO Intensivo
Quantidade de resíduos de alimentos	Normal Normal	Muita
Sequência de ciclos	Pré-lavagem (45 °C) ▶ Lavagem principal (55 °C) ▶ Enxaguamento ▶ Enxaguamento a quente (65 °C) ▶ Secagem ▶ Fim	Lavagem principal (45 °C) ▶ Enxaguamento ▶ Enxaguamento a quente (60 °C) ▶ Secagem ▶ Fim	Pré-lavagem (50 °C) ▶ Lavagem principal (60 °C) ▶ Enxaguamento ▶ Enxaguamento ▶ Enxaguamento a quente (70 °C) ▶ Secagem ▶ Fim
Consumo de água (l) 13,1		9,5 (DW5*R404***) 9,9 (DW5*R405***)	16,5
Consumo de energia (kWh)	1,1	0,780 (DW5*R404***) 0,836 (DW5*R405***)	1,3
Tempo do ciclo (min) 175 220 165

Ciclo Delicado	Expresso Rápido
Quantidade de resíduos de alimentos	Pouca Normal Pouca
Sequência de ciclos	Pré-lavagem ▶Lavagem principal (40 °C) ▶Enxaguamento ▶Enxaguamento a quente (60 °C) ▶Secagem ▶Fim	Pré-lavagem (50 °C) ▶Lavagem principal (60 °C) ▶Enxaguamento a quente (60 °C) ▶Secagem ▶Fim	Lavagem principal (35 °C) ▶Enxaguamento (35 °C)
Consumo de água (l) 13,4 9,1 10,5
Consumo de energia (kWh)	0,78 0,75 0,3
Tempo do ciclo (min) 125 60		20

NOTA

O consumo de energia e o tempo do ciclo dependem da temperatura da água e/ou da carga.

Português

Funcionalidades

DW6*M503***/DW6*M505***/DW60M5070IB

Ciclo Intensivo	Normal ECO
Quantidade de resíduos de alimentos	Muita Normal	Normal
Sequência de ciclos	Pré-lavagem (50 °C) ▶ Lavagem principal (60 °C) ▶ Enxaguamento ▶ Enxaguamento ▶ Enxaguamento a quente (70 °C) ▶ Secagem ▶ Fim	Pré-lavagem (45 °C) ▶ Lavagem principal (55 °C) ▶ Enxaguamento ▶ Enxaguamento a quente (65 °C) ▶ Secagem ▶ Fim	Lavagem principal (45 °C) ▶ Enxaguamento ▶ Enxaguamento a quente (65 °C) ▶ Secagem ▶ Fim
Consumo de água (l) 18,5 15 12
Consumo de energia (kWh)	1,5 1,35 1,037
Tempo do ciclo (min) 170 180 195

Ciclo ** Delicado	Expresso
Quantidade de resíduos de alimentos	Pouca Normal
Sequência de ciclos	Pré-lavagem ▶Lavagem principal (40 °C) ▶Enxaguamento ▶Enxaguamento a quente (60 °C) ▶Secagem ▶Fim	Pré-lavagem (50 °C) ▶Lavagem principal (60 °C) ▶Enxaguamento a quente (60 °C) ▶Secagem ▶Fim
Consumo de água (l)	14,5	10
Consumo de energia (kWh)	0,95	0,9
Tempo do ciclo (min)	130	60

** Delicado: Apenas para os modelos DW6*M505***/DW60M5070IB

NOTA

O consumo de energia e o tempo do ciclo dependem da temperatura da água e/ou da carga.

Português20-

DW6*M6031**/DW6*M605***/DW60M6070IB/DW6*M604***

Ciclo Intensivo	Lavagem automática ECO
Quantidade de resíduos de alimentos	Muita Normal Normal
Sequência de ciclos	Pré-lavagem (50 °C) ▶ Lavagem principal (60 °C) ▶ Enxaguamento ▶ Enxaguamento ▶ Enxaguamento a quente (70 °C) ▶ Secagem ▶ Fim	Pré-lavagem (45 °C) ▶ Lavagem principal (45-55 °C) ▶ Enxaguamento ▶ Enxaguamento a quente (65 °C) ▶ Secagem ▶ Fim	Pré-lavagem ▶ Lavagem principal (50 °C) ▶ Enxaguamento a quente (55 °C) ▶ Secagem ▶ Fim
Consumo de água (l) 17,5 11-15 10,5
Consumo de energia (kWh)	1,6 0,9-1,3		0,950 (DW6*M6031** / DW6*M605*** / DW60M6070IB) 0,936 (DW6*M604***)
Tempo do ciclo (min) 175 150 225

Ciclo Expresso	Pré-lavagem Delicado
Quantidade de resíduos de alimentos	Normal Pouca	Pouca
Sequência de ciclos	Pré-lavagem (50 °C) ▶ Lavagem principal (60 °C) ▶ Enxaguamento a quente (60 °C) ▶ Secagem ▶ Fim	Pré-lavagem ▶ Fim	Pré-lavagem ▶ Lavagem principal (40 °C) ▶ Enxaguamento ▶ Enxaguamento a quente (60 °C) ▶ Secagem ▶ Fim
Consumo de água (l)	10	4	13
Consumo de energia (kWh)	1,15	0,02	0,9
Tempo do ciclo (min) 60	15	180

Português 21

Funcionalidades

Ciclo ** Lavagem rápida

Quantidade de resíduos de alimentos

Pouca

Sequência de ciclos

Lavagem principal (45 °C) ▶

Enxaguamento a quente (50 °C) ▶

Enxaguamento a quente (55 °C) ▶ Fim

Consumo de água (I) 11

Consumo de energia (kWh)

0,75

Tempo do ciclo (min) 30

** Lavagem rápida: Apenas para os modelos DW6*M6031**/DW6*M605***/DW60M6070IB A utilização contínua do ciclo Lavagem rápida por um período prolongado não é recomendada. Isto pode reduzir o desempenho do descalci cador.

NOTA

O consumo de energia e o tempo do ciclo dependem da temperatura da água e/ou da carga.

Português22

Manutenção

Limpeza

Mantenha a máquina de lavar loiça limpa para melhorar o desempenho, reduzir reparações desnecessárias e prolongar a sua vida útil.

Exterior

Limpe de imediato quaisquer salpicos da superfície da máquina de lavar loiça. Utilize um pano macio e húmido para limpar, cuidadosamente, o pó e os salpicos do painel de controlo.

CUIDADO

• Não utilize benzeno, cera, diluente, lixívia, álcool ou outras substâncias químicas. Estes materiais podem descolorar a superfície da máquina de lavar loiça e causar manchas.
• A máquina de lavar loiça contém peças elétricas no seu interior. Não borrife água diretamente na máquina de lavar loiça. Proteja os componentes elétricos do contacto com a água.
• Num painel de porta em aço inoxidável, utilize um produto de limpeza para aço inoxidável destinado a eletrodomésticos e um pano limpo e macio.

Interior

Limpe o interior da máquina de lavar loiça com regularidade para remover qualquer sujidade ou partículas de alimentos. Limpe o interior da máquina de lavar loiça e a parte de dentro da porta com um pano da loiça molhado.

CUIDADO

• Não retire o vedante frontal (o vedante em borracha à volta da abertura da máquina de lavar loiça). O vedante mantém o interior da máquina de lavar loiça estanque.
• Utilize um pano húmido para remover depósitos de calcário ou gordura do interior da máquina de lavar loiça. Em alternativa, utilize um pouco de detergente e, em seguida, execute um ciclo vazio à temperatura de enxaguamento mais alta.

Manutenção

Injetores

Para evitar que os injetores fiquem obstruídos ou se já estiverem, remova e limpe cada um deles. Tenha cuidado quando remover os injetores, pois podem partir-se.

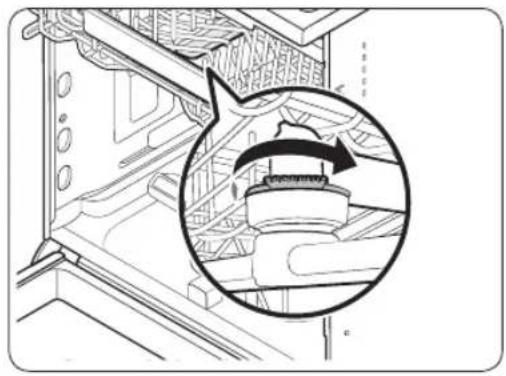

Injetor de cima

1. Abra a porta e puxe o tabuleiro superior para fora até ver o injetor de cima.
2. Desaperte e retire a porca e remova o injetor.
3. Desobstrua e limpe o injetor.
4. Volte a introduzir o injetor e aperte a porca à mão.
5. Rode o injetor manualmente para ter a certeza de que está bem montado.

Injector inferior

1. Abra a porta e puxe o tabuleiro inferior para fora. O injetor inferior está visível na parte de baixo.
2. Desobstrua e limpe o injetor.
3. Insira novamente o injetor.
4. Rode o injetor manualmente para ter a certeza de que está bem montado.

Consoante os modelos, as peças reais podem ser diferentes das figuras.

Limpeza do interior

Recomendamos que efetue a limpeza do interior todos os meses. Pode utilizar o ciclo Limpeza automática (se disponível) ou o ciclo Intensivo sem colocar loiça. Em alguns modelos com uma funcionalidade de notificação, o LED pode piscar após 20-22 ciclos.

Se a sua água da torneira for dura, pode prevenir a acumulação de calcário no interior da máquina de lavar loiça ao adicionar ácido cítrico ao detergente quando colocar a máquina a funcionar.

Português24-

Filtro

1. Abra a porta e retire primeiro o tabuleiro inferior.

2. Rode a pega do filtro no sentido contrário aos ponteiros do relógio para desbloquear a tampa do filtro de malha larga.

3. Retire a tampa do filtro de malha larga e o microfiltro cilíndrico que está por baixo.

Manutenção

1. Remova todas as poeiras e impurezas do microfiltro e da tampa do filtro de malha larga.

2. Enxague ambos com água da torneira e seque-os bem.

3. Coloque novamente o filtro e a tampa do filtro de malha larga.

4. Rode a pega do filtro para a direita para a bloquear.

NOTA

Consoante os modelos, as peças reais podem ser diferentes das figuras.

CUIDADO

Certifique-se de que a tampa do filtro de malha larga está bem fechada. Se a tampa estiver solta, pode reduzir o desempenho da filtragem.

Português26-

Resolução de problemas

Pontos de controlo

Se detetar algum problema na máquina de lavar loiça, consulte primeiro a tabela abaixo e experimente as sugestões.

Em caso de reparação por um Centro Técnico não Autorizado, de reparação pelo próprio, ou de reparação não profissional do produto, a Samsung não se responsabiliza por danos ao produto, por quaisquer lesões, ou por qualquer outra questão de segurança causada por qualquer tentativa de reparação do produto que não siga cuidadosamente estas instruções de reparação e manutenção. Qualquer dano ao produto causado por uma tentativa de reparação do mesmo por qualquer pessoa que não seja um Centro Técnico Certificado pela Samsung não será coberto pela garantia.

Sintoma Possível	causa Ação
A máquina de lavar loiça não arranca.	A porta não está completamente fechada.	Certifique-se de que a porta está trancada e completamente fechada.Certifique-se de que o tabuleiro superior está devidamente unido ao injetor.Certifique-se de que o tabuleiro superior está devidamente montado.
	O cabo de alimentação não está ligado.	Ligue o cabo de alimentação.
	A água não está a ser fornecida.	Certifique-se de que a válvula de fornecimento de água está aberta.
	O painel de controlo está bloqueado.	Desative o Bloqueio para crianças.
A máquina de lavar loiça produz maus odores.	A água do ciclo anterior continua na máquina.	Com a máquina de lavar loiça vazia, junte detergente e, em seguida, execute o ciclo Rápido. Este ciclo só está disponível em modelos específicos.
A água permanece na máquina de lavar loiça após um ciclo completo.	A mangueira de escoamento está dobrada ou obstruída.	Estique e desobstrua a mangueira.

Resolução de problemas

Sintoma Possível	causa Ação
Permanecem alimentos na loiça.	Foi selecionado um ciclo incorreto.	• Seleccione um ciclo de acordo com o nível de sujidade da loiça, conforme indicado neste manual.
	Os filtros estão obstruídos ou mal apertados.	• Limpe os filtros.• Certifique-se de que os filtros estão bem apertados.
	Foi utilizada uma quantidade insuficiente de detergente.	• Utilize a quantidade correta de detergente para cada carga.
	A pressão da água está baixa.	• Certifique-se de que a pressão está entre 0,04 e 1,0 MPa.
	Os injetores estão obstruídos. • Limpe e desentupa os injetores.
	Colocou loiça em excesso ou incorretamente.	• Disponha a loiça de modo que não interfira com os injetores e/ou com o dispensador de detergente.
	A água é demasiado dura.	• Verifique o indicador de recarga de sal e coloque mais sal para máquinas de lavar loiça.
Os pratos não estão bem secos.	Não há abrilhantador no depósito ou o que foi utilizado não é suficiente.	• Adicione abrilhantador.• Verifique as definições do abrilhantador.
	Colocou demasiada loiça.	• A sobrecarga pode reduzir o desempenho de secagem. Coloque a loiça conforme recomendado.
	Os copos e as chávenas entornaram água para a outra loiça quando foram retirados.	• Esvazie primeiro o tabuleiro inferior e depois o superior. Isto evita que pingue água do tabuleiro superior para os pratos no tabuleiro inferior.
	Foram utilizadas várias cápsulas de detergente sem ser selecionada a opção Sanitize (Desinfeção).	• Seleccione a opção Sanitize (Desinfeção) ou utilize abrilhantador.

Português28-

Sintoma Possível	causa Ação
A máquina de lavar loiça está a fazer muito ruído.	A máquina de lavar loiça emite som quando a tampa do depósito está aberta e a bomba de escoamento está a funcionar.	Isto é normal.
	A máquina de lavar loiça não está nivelada.	Certifique-se de que a máquina está nivelada.
	O injetor choca com a loiça, emitindo um som de “choque”.	Reorganize a disposição da loiça.
Permanece uma película amarela ou castanha na loiça.	Sujidade deixada por café ou chá.	Utilize um ciclo com uma temperatura mais elevada.
Os indicadores não se acendem.	O cabo de alimentação não está ligado.	Ligue o cabo de alimentação.
Os injetores não rodam suavemente.	Os injetores estão obstruídos com partículas de alimentos.	Limpe os injetores.
Aparece uma película branca nos pratos.	A água é demasiado dura.	Certifique-se de que o indicador de recarga de sal e que as definições do descalcificador estão corretos de acordo com a dureza da água da sua área.Certifique-se de que a tampa do reservatório de sal está bem apertada.
Aparecem bolhas de ar e riscos no painel de controlo.	O ar entra na película protetora, fazendo com que as marcas EPS permaneçam.	Remova a película protetora do painel de controlo.

Resolução de problemas

Códigos de informação

Se a máquina de lavar loiça não funcionar, aparece no visor um código de informação. Consulte a tabela a seguir e experimente as sugestões.

Código Ação
LC	Verificação de fugas• Feche a válvula de fornecimento de água. No quadro elétrico da sua casa, desligue o disjuntor da máquina de lavar loiça. Depois, contacte o técnico de instalação para reparar a máquina. Se o problema continuar, contacte um centro de assistência técnica local da Samsung.
4C	Verificação do fornecimento de água• Verifique se a válvula de fornecimento de água está fechada, se o fornecimento de água está suspenso ou se a linha ou a válvula de entrada de água estão congeladas ou entupidas por partículas estranhas. Se o problema continuar, contacte um centro de assistência técnica local da Samsung.
AC	Verificação de comunicação da PCB• Comunicação anómala entre a PCB principal e a PCB secundária.• Se o problema persistir, contacte um centro de assistência técnica autorizado da Samsung.
HC	Verificação do aquecimento a alta temperatura• Verificação funcional. Com a máquina de lavar loiça vazia, junte detergente e, em seguida, execute um ciclo. Se o problema continuar, no quadro elétrico da sua casa, desligue o disjuntor da máquina de lavar loiça. Em seguida, contacte um centro de assistência técnica da Samsung.
tC	Verificação do termístor• O sensor de temperatura está avariado (curto-circuito ou circuito aberto). Se o problema persistir, contacte um centro de assistência técnica autorizado da Samsung.
EC	Verificação da bomba de lavagem• Funcionamento anómalo da bomba de lavagem. Se o problema persistir, contacte um centro de assistência técnica local da Samsung.
PC	Verificação do motor de distribuição• Funcionamento anómalo do conjunto do motor de distribuição ou da placa de circuito impresso (PCB) principal. Se o problema persistir, contacte um centro de assistência técnica local da Samsung.

Português30-

Código Ação
bc2	Verificação dos botõesBotão pressionado durante 30 segundos.Verifique se existe água ou substâncias estranhas no botão.Se o problema persistir, contacte um centro de assistência técnica local da Samsung.

Se continuar a aparecer um código de informação no visor, contacte um centro de assistência técnica local da Samsung.

Peças sobressalentes* para utilizadores finais disponíveis durante um mínimo de 10 anos**.

* Peças aplicáveis: dobradiça da porta e vedantes, outros vedantes, braços aspersores, filtros de drenagem, tabuleiros interiores e periféricos de plástico, tais como cestos e tampas.
** Isto significa um período mínimo de 10 anos após a Samsung colocar a última unidade do modelo no mercado.

SAMSUNG

DÚVIDAS OU COMENTÁRIOS?

PAÍS CONTACTE OU VISITE-NOS ONLINE EM
UK 0333 000 0333 www.samsung.com/uk/support
IRELAND (EIRE) 0818 717100 www.samsung.com/ie/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
NETHERLANDS 088 90 90 100 www.samsung.com/nl/support
GERMANY 06196 77 555 77 www.samsung.com/de/support
SWEDEN 0771 726 786 www.samsung.com/se/support
NORWAY 21629099 www.samsung.com/no/support
FINLAND	030-6227 515	www.samsung.com/fi/support
DENMARK	707 019 70	www.samsung.com/dk/support
ITALIA	800-SAMSUNG (800.7267864)	www.samsung.com/it/support
SPAIN 91 175 00 15 www.samsung.com/es/support
PORTUGAL	808 207 267	www.samsung.com/pt/support
POLAND	[IM]801-172-678* lub [phone]*Specjalistyczna infolinia do obsługi zapytańdotyczących telefonów komórkowych:801-672-678*(opłata według taryfy operatora)[CE]801-172-678* lub [phone]*(opłata według taryfy operatora)	http://www.samsung.com/pl/support/
HUNGARY	0680SAMSUNG (0680-726-7864)	www.samsung.com/hu/support
CROATIA	072 726 786	www.samsung.com/hr/support
ALBANIA	045 620 202	www.samsung.com/al/support
North Macedonia	023 207 777	www.samsung.com/mk/support
SLOVENIA	080 697 267 (brezplaćna številka)	www.samsung.com/si/support
BOSNIA	055 233 999	www.samsung.com/ba/support
ESTONIA 800-7267 www.samsung.com/ec/support
LITHUANIA	8-800-77777	www.samsung.com/lt/support
LATVIA 8000-7267 www.samsung.com/lv/support

Zmywarka do naczyń
