BRUKSANVISNING DW50R4070FW SAMSUNG

Använda avkalkningsmedel 12

Drift 14

Programöversikt 14

Energi, tips för vattenbesparing 15

Programtabell 16

Underhåll 23

Rengöring 23

Felsökning 27

Kontrollpunkter 27

Informationskoder 30

Svenska2

Installation

Installationskrav

För att förhindra risk för brand, elstöt eller personskada ska all kabeldragning och jordning utföras av en behörig tekniker.

Strömkälla

• En individuell kretsbrytare (220-240 V \~, 50 Hz) som är kopplad till diskmaskinen.
• Eluttag med en maximal tillåten ström på 16 A (maximal ström för diskmaskinen är 11 A)

WARNING

• Använd inte en förlängningssladd.
• Använd endast den strömkontakt som medföljer diskmaskinen.
• När installationen är klar ska du kontrollera att strömkontakten inte är böjd eller skadad.

Jordning

För permanent jordning måste diskmaskinen vara korrekt jordad till jordad metall eller en permanent installation. Jordningsledaren måste köras med kretsledarna och sedan kopplas till jorduttaget eller -kabeln på diskmaskinen.

WARNING

• Anslut inte den jordade kabeln till VVS-rör i plast, gaslinjer eller varmvattenrör. Felaktigt anslutna jordningsledare kan leda till elstötar.
• Modifiera inte diskmaskinens strömkontakt. Om strömkontakten inte passar i uttaget ska du be att få ett korrekt uttag installerat av en behörig elektriker.

Vattentillförsel

• Vattenslangen måste ha stöd för vattentryck mellan 0,04 MPa och 1 MPa.
  • Vattentemperaturer måste vara lägre än 60 °C.
• En stoppkran med en 3/4" hane måste finnas installerad på vattenkranen.

Så här minskar du risken för läckage:

• Se till att vattenkranarna är lätta att komma åt.
• Stäng vattenkranen när diskmaskinen inte används.
• Kontrollera med jämna mellanrum att det inte finns några läckage på vattenslangens kopplingar.
• Stoppa läckage genom att täta vattenslangens anslutningar med teflontejp eller tätningsmassa.

Aqua Stop

Aqua Stop är en elektrisk komponent som är utformad för att hindra vattenläckor. Aqua Stop kopplat till vattenslangen och kapar automatiskt vattenflödet om slangen skadas.

⚠️ VAR FÖRSIKTIG

• Hantera Aqua Stop försiktigt.
- Vrid eller böj inte vattenslangen som är ansluten till Aqua Stop. Om Aqua Stop skadas ska du stänga av vattenkranarna och dra ut strömkontakten omedelbart. Kontakta sedan ett lokalt Samsung-kundcenter eller en behörig tekniker.

Golv

• Se till att diskmaskinen står balanserat med hjälp av de justerbara fötterna.
• När diskmaskinen står plant kontrollerar du att luckan kan öppnas och stängas som den ska.

Innan du börjar

Det finns två typer av diskmedelsbehållare, se nedan. Läs instruktionerna för diskmedelsbehållaren till din maskin.

Alla diskprogram i diskmaskinen kräver diskmedel i diskmedelsfacket. Använd ett rekommenderat diskmedel för det valda programmet för att få bästa resultat.

WARNING

• Stoppa aldrig diskmedel i munnen. Undvik att andas in diskmedelsångor. Maskindiskmedel innehåller irriterande och kaustiska kemikalier som kan påverka andningsförhållandena. Om du har svalt maskindiskmedel eller andats in ångorna ska du omedelbart uppsöka läkarvård.
• Förvara alla diskmedel utom räckhåll för barn

VAR FÖRSIKTIG

• Använd bara maskindiskmedel. Andra typer av diskmedel ger för mycket skumbildning, vilket kan minska diskmaskinens prestanda eller göra att den inte fungerar som den ska.
• Diskmaskinen diskar inte lika effektivt med för lite diskmedel. För normalt smutsiga objekt rekommenderar vi 20-25 gram; mängden kan dock variera för olika diskmedelsfabrikat. Följ tillverkarens rekommendationer för det diskmedel som används.
• Vi rekommenderar 15-20 gram för modell DW5*****.

Svenska4

Fylla på diskmedel

- Typ A

1. Öppna diskmedelsbehållarens lock genom att trycka diskmedelsfrigörarens spärr till höger.

OBS!

Locket öppnas alltid i slutet av diskprogrammet.

1. Tillsätt rekommenderad mängd diskmedel i diskmedelsfacket för huvuddisk.

1. Stäng locket genom att det uppåt.

Innan du börjar

1. Om disken är mycket smutsig kan du hålla en liten mängd diskmedel på luckan för bättre resultat.

OBS!

Detta extra diskmedel aktiveras under fördisken.

Locket öppnas automatiskt för att dosera ut diskmedlet under diskningen.

Svenska6

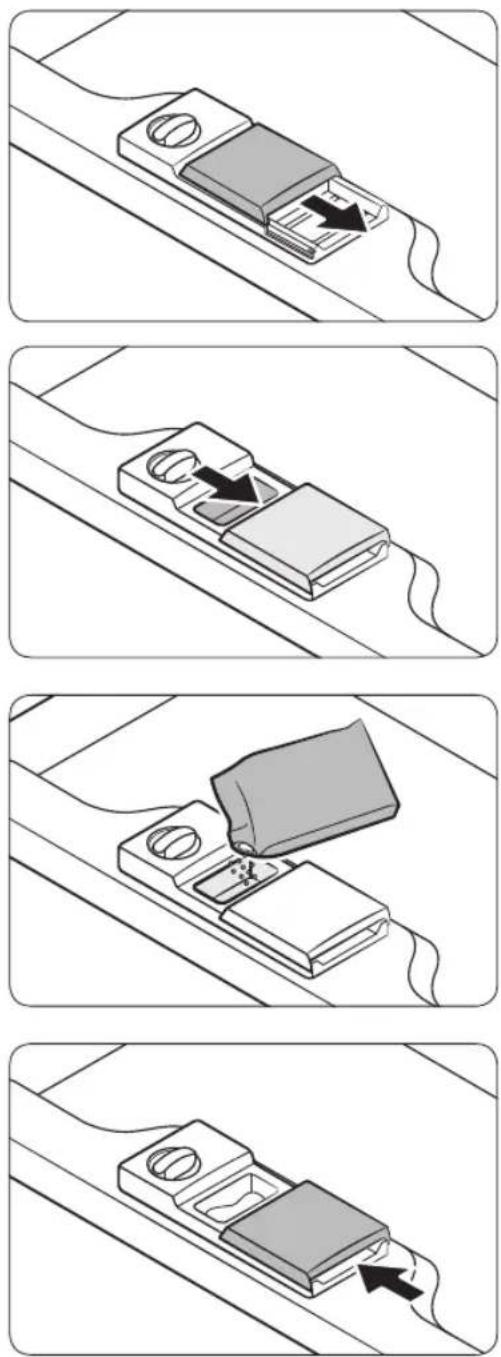

• Typ B


1. Öppna diskmedelsbehållarens lucka genom att trycka på frigöraren till spårren.

OBS!

Luckan öppnas alltid i slutet av diskprogrammet.

1. Tillsätt rekommenderad mångd diskmedel i diskmedelsfacket för huvuddisk.

2. Stäng luckan genom att skjuta den åt vänster och sedan trycka nedåt.

OBS!

Det finns ingen separat knapp som är specifik för användning av maskindisktabletter.

Innan du börjar

1. Om disken är mycket smutsig kan du hålla en liten mängd diskmedel på luckan för bättre resultat.

OBS!

Detta extra diskmedel aktiveras under fördisken.

Locket öppnas automatiskt för att dosera ut diskmedlet under diskningen.

Svenska8

Använda Sköljning

Sköljglansbehållare

Sköljglansen förbättrar torkprestandan för diskmaskinen. När indikatorn Sköljglanspåfyllning tänds på kontrollpanelen ska du fylla på sköljglans. Använd endast flytande sköljglans. Sköljglans i pulverform täpper till behållarens öppning och orsakar fel på diskmaskinen.

⚠️ VAR FÖRSIKTIG

• Tillsätt inte någon form av diskmedel till sköljglansbehållaren.
• Fyll inte behållaren för mycket. För mycket sköljglans kan flöda över under ett program.

Fylla på med sköljglans

- Typ A

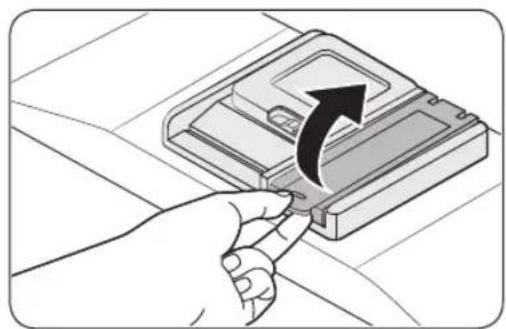

1. Öppna behållaren för sköljglans

OBS!

Om du tillsätter sköljglans till tablettdiskmedel torkar disken bättre.

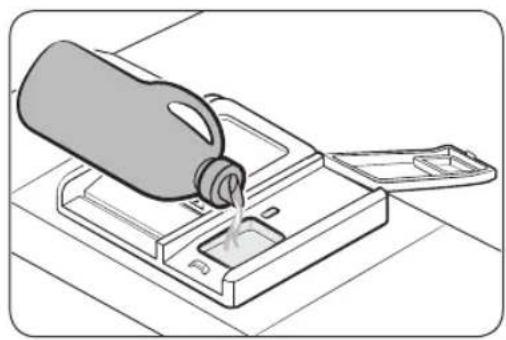

1. Fyll sköljglansbehållaren med sköljglans.

⚠️ VAR FÖRSIKTIG

Fyll inte behållaren mer än indikatorn för maxnivå visar. För mycket sköljglans kan orsaka översvämning i diskprogrammet.

Innan du börjar

1. Stäng sköljglansbehållarlocket.

Sköljglansinställning

Du kan ändra mängden sköljglans som används under ett diskprogram.

Vilka knappar som används för att öppna inställningsläget kan variera beroende på modell.

Kontrollera vilka knappar som gäller för din modell.

• DW6*R70**** / DW5*R407*BB / DW5*R406*BB : A (AUTO), B (Desinfincering)
• DW5*R405*BB / DW5*R404*BB : A (Normal), B (Desinficering)
• DW5*R40**F*: A (Program), B (Sköljglans)
• Håll knappen A nedtryckt i fem sekunder.
• Tryck på knappen B för att välja menyn för inställning av sköljmedelsnivå.
• Displayen visar den aktuella inställningen. (Standardinställning: "d4")
• Tryck på knappen A för att ändra inställning.
• Du kan välja mellan d1-d5 (min-max).
• Vänta 5 sekunder för att spara inställningen.
• DW6*M5***BB / DW60M5070IB : A (Express)
  • Modeller DW6*M5***F*/S*/U*: A (Program)
• Håll knappen A nedtryckt i fem sekunder.
• Tryck på knappen Senarelägg start för att öppna inställningsläget för sköljglans.
• Displayen visar den aktuella inställningen.
• Tryck på knappen A för att välja hur mycket sköljglans du vill använda.
• Du kan välja mellan d1-d5 (min-max).
• Vänta 5 sekunder för att spara inställningen.

Svenska10-

• Typ B


1. Avlägsna sköljglansbehållarlocket genom att vrida det moturs.

OBS!

Om du tillsätter sköljglans till tablettdiskmedel torkar disken bättre.

1. Fyll sköljglansbehållaren med sköljglans.

OBS!

Använd visningsporten vid påfyllning i sköljglansbehållaren.

⚠️ VAR FÖRSIKTIG

Fyll inte behållaren mer än indikatorn för maxnivå visar. För mycket sköljglans kan orsaka översvämning i diskprogrammet.

1. Vrid sköljglansens vred till ett nummer mellan 1 och 6.

2. Ju högre nummer, desto mer sköljglans kommer diskmaskinen att använda.

3. Ställ in på en högre nivå för att förbättra torkförmågan.
4. Ställ in en lägre nivå om disken missfärgas.

5. Om du inte kan rotera vredet för sköljglans med enkelhet kan du prova att använda ett mynt.

6. Stäng sköljglansbehållarlocket genom att vrida det medurs.

Innan du börjar

Använda avkalkningsmedel

Saltbehållare

Avkalkningsmedlets syfte är att ta bort mineraler som kan ha en skadlig effekt på diskmaskinens drift ur vattnet. Vi rekommenderar användning av vatten med låg kalkhalt för bättre resultat. Vatten med hög kalkhalt innehåller föroreningar som kan försämra diskprestandan. Du behöver avkalka vattnet om det inloppsvattnet har en högre kalkhalt än 1,0 mmol/L (6 °d - tysk skala).

• För att avkalka vattnet behöver du använda disksalt och konfigurera vattnets kalkhalt för ditt område. För mer information om vattnets kalkhalt i ditt område, ska du kontakta ditt lokala vattenverk.
• Om inloppsvattnets kalkhalt är ojämn ska du ställa in diskmaskinen på det högsta mättet. Om exempelvis vattnets kalkhalt ligger i området 6,7 mmol/l till 9,0 mmol/l, ska du ställa in diskmaskinen på 9,0 mmol/l.
• Diskmaskinens standardinställning för vattnets kalkhalt är 3 (2,1-3,0 mmol/l). Om den här inställningen matchar vattnets kalkhalt i ditt område finns det inget behov av att ändra den.

OBS!

• Vi rekommenderar att göra justeringen i enlighet med följande (eller manuellt) tabell.
  • Fabriksinställningen: H3

Vattnets kalkhalt				Inställning av vattnets kalkhalt	Saltförbrukning (gram/program)	Autonomi (program/1 kg)
°dH °fH	°Clark mm	bl/l
0-5 0-9	0-6 0-0,9	4 H1 0 /
6-11 10	-20 7-14	1,0-2,0 H2	20	60
12-17 21	-30 15-21	2,1-3,0	H3 30	50
18-22 31	-40 22-28	3,1-4,0	H4 40	40
23-34 41	-60 29-42	4,1-6,0	H5 50	30
35-55 61	-98 43-69	6,1-9,8	H6 60	20

OBS!

• 1 dH (tysk grad) = 0,178 mmol/l
• 1 Clark (engelsk grad) = 0,143 mmol/l
• 1 fH (fransk grad) = 0,1 mmol/l
- Kontakta din lokala vattenleverantör för information om hårdheten av ditt vatten.

Svenska12-

OBS!

Hur regeneration av avkalkningsmedel fungerar (EKO-program med inställning H3)

• Körs i ca 2 minuter när torkningssekvensen startar och förbrukar 2 l vatten, 0,0002 kWh energi
• Regenererar var 5:e gång ett program körs

Så här ställer du in avkalkningsnivån

Diskmaskinen är utvecklad för att justera mängden salt som används baserat på hårdheten av vattnet som används. Det här är tänkt för att optimera och anpassa nivån av saltförbrukning så att saltförbrukningen kan ställas in. Gör följande:

Vilka knappar som används för att öppna inställningsläget kan variera beroende på modell. Kontrollera vilka knappar som gäller för din modell.

• DW6*R70**** / DW5*R407*BB / DW5*R406*BB : A (AUTO)

• DW5*R405*BB / DW5*R404*BB : A (Normal)

• Håll knappen A nedtryckt i fem sekunder.

• Tryck på knappen Senarelägg start för att välja inställningsmenyn för vattnets kalkhalt.
• Displayen visar den aktuella inställningen.
• Tryck på knappen A för att ändra inställning.
• Du kan välja mellan H1-H6 (mjukt-hårt).
• Vänta 5 sekunder för att spara inställningen.

• DW6*M6***BB / DW60M6070IB : A (Fördisk)
• DW6*M5***BB / DW60M5070IB : A (Express)
• Modeller DW6*M****F*/S*/U*: A (Program)

1. Tryck på knappen A i fem sekunder för att välja inställningsmenyn för vattnets kalkhalt.

2. Displayen visar den aktuella inställningen.

3. Tryck på knappen A för att ändra inställning.

4. Du kan välja mellan H1-H6 (mjukt-hårt).
5. Vänta 5 sekunder för att spara inställningen.

Drift

Programöversikt

ECO	EKO *	Detta program minskar ström- och vattenförbrukning, vilket är lämpligt för föremål med en normal mängd smuts.
	AUTO / Automatisk diskning	Detta program avkänner hur smutsig disken är och påbörjar automatiskt det optimala programmet för alla olika smutsnivåer.
	Normal	För normalt smutsig disk, till exempel skålar, tallrikar, glas och lätt smutsiga kastruller.
	Intensiv Välj detta program för mycket smutsig disk.
	Skonsam Välj detta program för ömtålig disk med lite smuts, t.ex. glas.
	Express Normalt smutsig daglig disk, med kort programtid
	Snabb / Snabbdisk	Välj detta program för att diska lätt smutsade föremål på en kort tid.
	Fördisk	Kallvattenssköljning för att avlägsna smuts innan ett annat program körs.
	Extra tyst	Välj detta program för en smidigare och tystare diskning. Programmet diskar lite saktare, men går 2 decibel tystare än EKO-programmet.
[74A2]	Självrengöring	Välj detta program för att rengöra insidan av diskmaskinen. Kontrollera att diskmaskinen är tom.

Vilken program som används kan variera beroende på modell.

* Värdena för EKO-programmet har erhållits enligt teststandarden EN 60436:2020. De värden som anges för de andra programmen är endast vägledande.

Svenska14-

Energi, tips för vattenbesparing

• EKO programmet är lämpligt för normalt nedsmutsat porslin och är det mest effektiva programmet med avseende på kombinationen av energi- och vattenförbrukning. Programmet används för att bedöma överensstämmelse med EU:s ekodesignlagstiftning (KOMMISSIONENS FÖRORDNING (EU) 2019/2022).
• Manuell försköljning av porslin och bestick orsakar ökad vatten- och energiförbrukning och rekommenderas inte.
  Skrapa bara av stora matrester med en kniv eller liknande innan du ställer disken i maskinen.
• Det tillförda vattnet kan ha en temperatur på upp till 60 °C, och strömförbrukningen är lägre med varmvattenanslutning.
• Det är bättre att fylla korgen om möjligt, men se till att den inte överfylls.
• Använd EKO-programmet för att spara vatten och energi. EKO är det effektivaste programmet för normalt smutsiga objekt.
• Tillsätt rätt mängd diskmedel och skölj enligt tillverkarens anvisningar.
• Diskmaskinen förbrukar mindre vatten än vanlig handdisk.
• Du hittar ekodesigninformationen på www.samsung.com/support.

Här finns modellens EPREL-registreringsnummer:

1. Gå till https://eprel.ec.europa.eu
2. Lokalisera modellbeteckningen på produktens energimärkningsetikett och skriv in den i sökrutan
3. Modellens energimärkningsinformation visas
   * Du kan få direkt tillgång till produktinformationen via https://eprel.ec.europa.eu/qr/###### (registreringsnr)
   Registreringsnr finns på märkningsetiketten på din produkt.

Drift

Programtabell

Diskprogram AUTO EKO Intensiv
Mängden matrester Normal Normal Kraftigt smutsad
Programsekvens	Fördisk (45 °C) ▶Huvuddisk (55 °C-65 °C) ▶ Sköljning ▶Varmvattensköljning(50 °C-70 °C) ▶Torkning ▶ Slut	Fördisk ▶ Huvuddisk(50 °C) ▶ Sköljning ▶Varmvattensköljning(48 °C) ▶ Torkning ▶Slut	Fördisk (50 °C) ▶Huvuddisk (65 °C) ▶Sköljning ▶Varmvattensköljning(58 °C) ▶ Torkning ▶Slut
Vattenförbrukning (L) 8,5-18 9,9 16,6
Energiförbrukning(kWh)	0,85-1,55	0,848(DW6*R707***/DW6*R705***)0,836(DW6*R704***)	1,5
Programtid (min) 150	210 205

Diskprogram Skonsam Express * Fördisk
Mängden matrester	Lätt	Normal	Lätt
Programsekvens	Fördisk (40 °C) ▶Huvuddisk (50 °C) ▶Sköljning ▶Varmvattensköljning(50 °C) ▶Torkning ▶Slut	Huvuddisk (60 °C) ▶Sköljning ▶Varmvattensköljning(55 °C) ▶Torkning ▶Slut	Fördisk ▶ Slut
Vattenförbrukning (L)	13,5	15	4,1
Energiförbrukning(kWh)	0,95	0,95	0,02
Programtid (min) 120	60	15

Svenska16

Diskprogram Extra tyst ** Självrengöring
Mängden matrester Normal -
Programsekvens	Fördisk (35 °C) ▶Huvuddisk (60 °C) ▶Sköljning ▶Varmvattensköljning(55 °C) ▶ Torkning ▶Slut	Fördisk ▶ Huvuddisk(70 °C) ▶ Sköljning ▶Varmvattensköljning(70 °C) ▶ Torkning ▶Slut
Vattenförbrukning (L) 13 15
Energiförbrukning(kWh)	1,5 1,25
Programtid (min) 270	145

* Fördisk : Detta program aktiverar varken funktionen Auto Door eller torkningsprocessen. Kontinuerlig användning av Fördiskprogrammet under en längre tid rekommenderas inte. Detta kan reducera vattenavkalkningseffekten.

** Självrengöring : Endast för modeller DW6*R707*/DW6*R705*

OBS!

Strömförbrukningen och programtiden varierar beroende på vattentemperatur och/eller last.

Drift

DW5*R407***/DW5*R406***

Diskprogram AUTO	EKO Intensiv
Mängden matrester	Mycket lätt till kraftigt smutsad	Normal Kraftigt smutsad
Programsekvens	Fördisk (45 °C) ▶Huvuddisk (45-55 °C) ▶ Sköljning ▶Varmvattensköljning (65 °C) ▶ Torkning ▶Slut	Huvuddisk (50 °C) ▶Sköljning ▶Varmvattensköljning (50 °C) ▶ Torkning ▶ Slut	Fördisk (50 °C) ▶Huvuddisk (60 °C) ▶Sköljning ▶Sköljning ▶Varmvattensköljning (70 °C) ▶ Torkning ▶Slut
Vattenförbrukning (L) 9	5-13	9,9 (DW5*R406***)9,5 (DW5*R407***)	15,5
Energiförbrukning (kWh)	0,85-1,2	0,704 (DW5*R406***)0,755 (DW5*R407***)	1,33
Programtid (min) 150	220 175

Drift

Diskprogram Skonsam Express Snabb
Mängden matrester	Lätt	Normal	Lätt
Programsekvens	Fördisk ► Huvuddisk (40 °C) ► Sköljning ► Varmvattensköljning (60 °C) ► Torkning ► Slut	Fördisk (40 °C) ► Huvuddisk (45 °C) ► Varmvattensköljning (60 °C) ► Torkning ► Slut	Huvuddisk (35 °C) ► Sköljning (35 °C)
Vattenförbrukning (L)	12	9,1	10,5
Energiförbrukning (kWh)	0,71	0,77	0,28
Programtid (min) 125	60	20

Svenska18-

DW5*R405***/DW5*R404***

Diskprogram Normal EKO Intensiv
Mängden matrester Normal Normal Kraftigt smutsad
Programsekvens	Fördisk (45 °C) ▶Huvuddisk (55 °C) ▶Sköljning ▶Varmvattensköljning(65 °C) ▶ Torkning ▶Slut	Huvuddisk (45 °C) ▶Sköljning ▶Varmvattensköljning(60 °C) ▶ Torkning ▶Slut	Fördisk (50 °C) ▶Huvuddisk (60 °C) ▶Sköljning ▶Sköljning ▶Varmvattensköljning(70 °C) ▶ Torkning ▶Slut
Vattenförbrukning (L) 13,1		9,5 (DW5*R404***)9,9 (DW5*R405***)	16,5
Energiförbrukning(kWh)	1,1	0,780 (DW5*R404***)0,836 (DW5*R405***)	1,3
Programtid (min) 175	220 165

Diskprogram Skonsam Express Snabb
Mängden matrester	Lätt	Normal	Lätt
Programsekvens	Fördisk ► Huvuddisk (40 °C) ► Sköljning ► Varmvattensköljning (60 °C) ► Torkning ► Slut	Fördisk (50 °C) ► Huvuddisk (60 °C) ► Varmvattensköljning (60 °C) ► Torkning ► Slut	Huvuddisk (35 °C) ► Sköljning (35 °C)
Vattenförbrukning (L) 13,4		9,1	10,5
Energiförbrukning (kWh)	0,78	0,75	0,3
Programtid (min) 125	60	20

OBS!

Strömförbrukningen och programtiden varierar beroende på vattentemperatur och/eller last.

Svenska

Drift

DW6*M503***/DW6*M505***/DW60M5070IB

Diskprogram Intensiv Normal EKO
Mängden matrester Kraftigt smutsad Normal Normal
Programsekvens	Fördisk (50 °C) ▶Huvuddisk (60 °C) ▶Sköljning ▶Sköljning ▶Varmvattensköljning(70 °C) ▶Torkning ▶Slut	Fördisk (45 °C) ▶Huvuddisk (55 °C) ▶Sköljning ▶Varmvattensköljning(65 °C) ▶Torkning ▶Slut	Huvuddisk (45 °C) ▶Sköljning ▶Varmvattensköljning(65 °C) ▶Torkning ▶Slut
Vattenförbrukning (L) 18,5 15 12
Energiförbrukning(kWh)	1,5 1,35 1,037
Programtid (min) 170	180 195

Diskprogram ** Skonsam		Express
Mängden matrester	Lätt	Normal
Programsekvens	Fördisk ► Huvuddisk (40 °C) ► Sköljning ► Varmvattensköljning (60 °C) ► Torkning ► Slut	Fördisk (50 °C) ► Huvuddisk (60 °C) ► Varmvattensköljning (60 °C) ► Torkning ► Slut
Vattenförbrukning (L) 14,5 10
Energiförbrukning (kWh)	0,95	0,9
Programtid (min)	130	60

** Skonsam : Endast för modeller DW6*M505***/DW60M5070IB

OBS!

Strömförbrukningen och programtiden varierar beroende på vattentemperatur och/eller last.

Svenska20-

DW6*M6031**/DW6*M605***/DW60M6070IB/DW6*M604***

Diskprogram Intensiv Automatisk diskning EKO
Mängden matrester Kraftigt smutsad Normal Normal
Programsekvens	Fördisk (50 °C) ▶Huvuddisk (60 °C) ▶Sköljning ▶Sköljning ▶Varmvattensköljning(70 °C) ▶ Torkning ▶Slut	Fördisk (45 °C) ▶Huvuddisk (45-55 °C) ▶ Sköljning ▶Varmvattensköljning(65 °C) ▶ Torkning ▶Slut	Fördisk ▶Huvuddisk (50 °C) ▶Varmvattensköljning(55 °C) ▶ Torkning ▶Slut
Vattenförbrukning (L) 17,5 11-15 10,5
Energiförbrukning(kWh)	1,6 0,9-1,3		0,950(DW6*M6031** /DW6*M605*** /DW60M6070IB)0,936(DW6*M604***)
Programtid (min) 175	150 225

Diskprogram Express Fördisk		Skonsam
Mängden matrester	Normal	Lätt	Lätt
Programsekvens	Fördisk (50 °C) ▶Huvuddisk (60 °C) ▶Varmvattensköljning(60 °C) ▶ Torkning ▶Slut	Fördisk ▶ Slut	Fördisk ▶ Huvuddisk(40 °C) ▶ Sköljning ▶Varmvattensköljning(60 °C) ▶ Torkning ▶Slut
Vattenförbrukning (L)	10	4	13
Energiförbrukning(kWh)	1,15 0,02	0,9
Programtid (min)	60	15	130

Svenska

Drift

Diskprogram ** Snabbdisk
Mängden matrester Lätt
Programsekvens	Huvuddisk (45 °C) ▶Varmvattensköljning(50 °C) ▶Varmvattensköljning(55 °C) ▶ Slut
Vattenförbrukning (L) 11
Energiförbrukning(kWh)	0,75
Programtid (min) 30

** Snabbdisk : Endast för modeller DW6*M6031**/DW6*M605***/DW60M6070IB Kontinuerlig användning av programmet Snabbdisk under en längre tid rekommenderas inte. Detta kan reducera vattenavkalkningseffekten.

Strömförbrukningen och programtiden varierar beroende på vattentemperatur och/eller last.

Svenska22-

Underhåll

Rengöring

Håll diskmaskinen ren för att förbättra prestandan, minska antalet onödiga reparationer och förlänga livslängden.

Utsida

Torka av spill på diskmaskinens yta när de inträffar. Använd en mjuk, fuktig trasa för att torka bort spill och damm på kontrollpanelen.

VAR FÖRSIKTIG

• Använd inte bensen, vax, thinner, blekmedel med klor, alkohol eller andra kemiska substanser. Dessa material kan missfärga diskmaskinens yta och orsaka fläckar.
• Diskmaskinen innehåller elektriska delar. Spruta inte vatten direkt på diskmaskinen. Skydda elektriska element från vatten.
• För luckor av rostfritt stål ska du använda ett rengöringsmedel för hushållsmaskiner av rostfritt stål och en ren, mjuk trasa.

Insida

Rengör diskmaskinens insida regelbundet för att avlägsna all smuts och matrester. Torka av insidan av diskmaskinen och insidan av luckan med en fuktad disktrasa.

VAR FÖRSIKTIG

• Avlägsna inte den främre förseglingen (den långa gummiförseglingen som försluter diskmaskinens öppning). Denna tätning håller insidan av diskmaskinen förseglad.
• Använd en fuktig trasa för att avlägsna pannsten eller fettavlagringar inuti diskmaskinen. Alternativt kan du tillsätta diskmedel och sedan köra ett tomt program med den högsta sköljtemperaturen.

Underhåll

Strilar

Förhindra att strilar blir tilltäppta eller avlägsna och rengör varje stril om de blir tilltäppta. Var försiktig när du avlägsnar strilar eftersom de kan gå sönder.

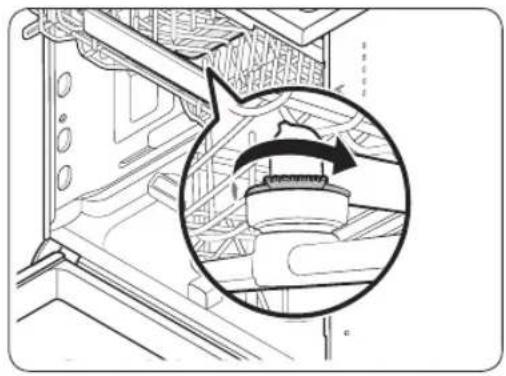

Övre stril

1. Öppna luckan och dra sedan ut den övre korgen så att den övre strilen syns.
2. Lossa och ta bort muttern och ta sedan bort strilen.
3. Rensa och rengör strilen.
4. Sätt tillbaka strilen och dra åt muttern för hand.
5. Rotera strilen för hand för att säkerställa att den är ordentligt monterad.

Nedre stril

1. Öppna luckan och dra sedan ut den nedre korgen. Den nedre strilen syns längst ned.

2. Rensa och rengör strilen.

3. Sätt i strilen igen.

4. Rotera strilen för hand för att säkerställa att den är ordentligt monterad.

OBS!

Den faktiska komponenten kan se annorlunda ut än komponenten på bilden, beroende på modellen.

Invändig rengöring

Vi rekommenderar att maskinen rengörs invändigt en gång i månaden. Du kan använda programmet Självrengöring (i förekommande fall) eller programmet Intensiv utan disk i maskinen. På vissa modeller med meddelandefunktion blinkar indikeringslampan efter 20-22 program.

Om kranvattnet är hårt kan du undvika kalkbeläggningar i diskmaskinen genom att tillsätta citronsyra tillsammans med diskmedlet när du använder diskmaskinen.

Svenska24-

Filter

Vi rekommenderar att filtret rengörs varje månad.

1. Öppna luckan och ta ut den nedre korgen först.

2. Vrid filterhandtaget motsols för att lossa det grova filtret.

3. Avlägsna det grova filtret och sedan det cylindriska mikrofiltret under det.

1. Avlägsna smuts och föroreningar från mikrofiltret och det grova filtret.

2. Skölj dem i rinnande vatten och torka ordentligt.

3. Sätt tillbaka filtret och sedan det grova filtret.

4. Vrid filtret medsols för att montera låsa det på plats.

OBS!

Den faktiska komponenten kan se annorlunda ut än komponenten på bilden, beroende på modellen.

VAR FÖRSIKTIG

Kontrollera att det grova filtret är ordentligt stängt. Ett löst skydd kan försämra filterprestandan.

Svenska26-

Felsökning

Kontrollpunkter

Om du upplever ett problem med diskmaskinen ska du först läsa tabellen nedan och prova lösningarna. Efter reparation av en icke-auktoriserad tjänsteleverantör, reparation utförd av en själv eller icke-professionell reparation av produkten är Samsung inte ansvarig för skador på produkten, personskada eller andra produktsäkerhetsproblem orsakade av ett försök att reparera produkten som inte noggrant följer dessa reparations- och underhållsinstruktioner. Eventuella skador på produkten orsakade av ett försök att reparera produkten utfört av någon annan än en Samsung-certifierad tjänsteleverantör täcks inte av garantin.

Symtom Möjlig orsak Åtgård
Diskmaskinen startar inte.	Luckan är inte helt stängd.	Kontrollera att luckan är låst och helt stängd.Kontrollera att den övre korgen är ordentligt ansluten med strilen.Kontrollera att den övre korgen är ordentligt monterad.
	Strömsladden är inte ansluten. • Ans	ut strömsladden.
	Inget vatten tillförs.	Kontrollera att vatteninloppsventilen är öppen.
	Kontrollpanelen är låst. • Avaktivera	Kontrollås.
Diskmaskinen luktar illa.	Vatten finns kvar från det tidigare programmet.	Tillsätt diskmedel när diskmaskinen är tom och kör programmet Snabb. Funktionen är endast tillgänglig med vissa modeller.
Vatten finns kvar i diskmaskinen efter att ett program har avslutats.	Utloppsslangen är vikt eller igensatt.	Räta ut och avlägsna stopp i slangen.

Felsökning

Symtom Möjlig orsak Åtgård
Matrester finns kvar på disken.	Ett felaktigt program har valts.	Välj ett program anpassat efter smutsgraden för disken enligt anvisningarna i den här bruksanvisningen.
	Filtren är tilltäppta eller sitter inte fast ordentligt.	Rengör filtrenKontrollera att filtren är ordentligt monterade.
	En otillräcklig mängd diskmedel användes.	Använd rätt mängd diskmedel för varje omgång.
	Vattentrycket är lågt.	Kontrollera att trycket ligger mellan 0,04-1,0 Mpa.
	Strilen är igentäppt. Rengör och rensa strilarna.
	Disken har placerats felaktigt eller för mycket disk har laddats.	Ordna disken så att den inte kommer i vägen för strilarna och/eller diskmedelsbehållaren.
	Vattnet är för hårt.	Kontrollera saltpåfyllningsindikatorn och fyll på disksalt.
Disken har inte torkat ordentligt.	Det finns ingen sköljglans i behållaren eller så har inte tillräckligt med sköljglans använts.	Tillsätt sköljglansKontrollera inställningarna för sköljglans.
	För mycket disk har laddats.	Överlast kan försämra torkfunktionen. Ladda disk enligt rekommendationen.
	Glas och koppar spiller vatten på annan disk när de tas ut.	Töm först den undre korgen och sedan den övre. Detta förhindrar att vatten droppar från den övre korgen på disken i den nedre.
	Flera diskmedelstabletter användes utan att välja alternativet Desinficering.	Välj funktionen Desinficering eller använd sköljglans.

Svenska28-

Symtom Möjlig orsak Åtgård
Diskmaskinen avger för mycket buller.	Diskmaskinen avger ett ljud när behållarens lucka är öppen och dräneringspumpen är igång.	Det är normalt.
	Diskmaskinen står inte balanserat.	Se till att diskmaskinen står balanserat.
	Strilen slår mot disken och avger ett hackande ljud.	Ordna om disken.
Gul eller brun film finns kvar på disken.	Smuts från kaffe och te.	Använd ett program med en högre temperatur.
Indikatorerna lyser inte.	Strömsladden är inte ansluten. • Anslut	strömsladden.
Strilarna roterar inte jämnt.	Strilarna är igentäppta med matrester.	Rengör strilarna
Ett vitt lager finns kvar på disken.	Vattnet är för hårt.	Se till att inställningarna för saltpåfyllningsindikatorn och sköljglans är anpassade efter vattnets kalkhalt i ditt område.Se till att saltfackets lock sitter fast ordentligt.
Luftbubblor och repmärken på kontrollpanelen.	Luft kommer in under skyddsfilmen och gör att EPS-märken blir kvar.	Avlägsna skyddsfilmen från kontrollpanelen.

Felsökning

Informationskoder

Om diskmaskinen inte fungerar kanske en informationskod visas på skärmen. Se tabellen nedan och prova lösningarna.

Kod Åtgård
LC	LäckagekontrollStäng vatteninloppet. Gå till strömbrytarpanelen i din bostad och stäng av strömbrytaren till diskmaskinens krets. Kontakta sedan installatören och be om reparation. Om problemet kvarstår ska du kontakta ett lokalt Samsung-servicecenter.
4C	VatteninloppskontrollKontrollera om ventilen för vattentillförsel är stängd, om vattentillförseln är indragen eller om ventilen eller ledningen för vatteninlopp har fryst igen eller täppts till av obehöriga partiklar. Om problemet kvarstår ska du kontakta ett lokalt Samsung-servicecenter.
AC	PCB kommunikationskontrollOnormal kommunikation mellan huvud-PCB och under-PCB.Om problemet kvarstår ska du kontakta ett behörigt Samsung-servicecenter.
HC	Kontroll av hög temperaturFunktionskontroll När diskmaskinen är tom ska du tillsätta diskmedel och köra ett diskprogram. Om problemet kvarstår ska du gå till strömbrytarpanelen i din bostad och stänger av strömbrytaren till diskmaskinens krets. Kontakta sedan ett Samsung-servicecenter.
tC	Thermistor-kontrollTemperatursensorn är trasig (kort eller öppen krets). Om problemet kvarstår ska du kontakta ett behörigt Samsung-servicecenter.
EC	VattenpumpkontrollOnormal drift med vattenpumpen. Om problemet kvarstår ska du kontakta ett lokalt Samsung-servicecenter.
PC	DistributionsmotorkontrollOnormal drift av distributionsmotormonteringen eller huvud-PCB Om problemet kvarstår ska du kontakta ett lokalt Samsung-servicecenter.
bc2	KnapptestKnapp tryckt i 30 sekunder.Kontrollera om det finns vatten eller främmande substanser på knappkomponenten.Om problemet kvarstår ska du kontakta ett lokalt Samsung-servicecenter.

Svenska30-

Om en informationskod fortsätter att visas på skärmen ska du kontakta ett lokalt Samsung-servicecenter.

Reservdelar* för slutanvändare är tillgångliga i minst 10 år**.

* Anslutningsbara delar: gångjärn och tätningar till dörrar, övriga tätningar, sprutarmar, avloppsfilter, innerhyllor och plastdelar som t.ex. korgar och lock.
** Detta innebär minst 10 år efter att den sista apparaten av denna modell distribueras av Samsung.

SAMSUNG

FRÅGOR ELLER KOMMENTARER?

LAND RING ELLER BESÖK OSS ONLINE PÅ
UK 0333 000 0333 www.samsung.com/uk/support
IRELAND (EIRE) 0818 717100 www.samsung.com/ie/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
NETHERLANDS 088 90 90 100 www.samsung.com/nl/support
GERMANY 06196 77 555 77 www.samsung.com/de/support
SWEDEN 0771 726 786 www.samsung.com/se/support
NORWAY 21629099 www.samsung.com/no/support
FINLAND	030-6227 515	www.samsung.com/fi/support
DENMARK	707 019 70	www.samsung.com/dk/support
ITALIA	800-SAMSUNG (800.7267864)	www.samsung.com/it/support
SPAIN	91 175 00 15	www.samsung.com/es/support
PORTUGAL	808 207 267	www.samsung.com/pt/support
POLAND	[IM]801-172-678* lub [phone]*Specjalistyczna infolinia do obsługi zapytańdotyczących telefonów komórkowych:801-672-678*(opłata według taryfy operatora)[CE]801-172-678* lub [phone]*(opłata według taryfy operatora)	http://www.samsung.com/pl/support/
HUNGARY	0680SAMSUNG (0680-726-7864)	www.samsung.com/hu/support
CROATIA	072 726 786	www.samsung.com/hr/support
ALBANIA	045 620 202	www.samsung.com/al/support
North Macedonia	023 207 777	www.samsung.com/mk/support
SLOVENIA	080 697 267 (brezplaćna številka)	www.samsung.com/si/support
BOSNIA	055 233 999	www.samsung.com/ba/support
ESTONIA 800-7267 www.samsung.com/ec/support
LITHUANIA	8-800-77777	www.samsung.com/lt/support
LATVIA	8000-7267	www.samsung.com/lv/support

Oppvaskmaskin

Guide for økodesign

SAMSUNG

SAMSUNG

Innhold

Montering 3

Installasjonskrav 3

Før du starter 4

Bruk kikkhullet när du fyller på glansemiddel.

OBS
