HASZNÁLATI ÚTMUTATÓ DW50R4070FW SAMSUNG

Környezettudatos tervezési útmutató

Beépítési követelmények 3

Első teendők 4

Mosogatószer használata 4

Öblítőszer használata 9

Vízlágyító használata 12

Müveletek 14

Programok áttekintése 14

Energia- és víztakarékossági tipp 15

Programtáblázat 16

Karbantartás 23

Tisztítás 23

Hibaelhárítás 27

Ellenörizendő pontok 27

Tájékoztató kódok 30

Magyar2

Beszerelés

Beépítési követelmények

A tűz, áramütés vagy személyi sérülés kockázatának elkerülése érdekében a bekötést és a földelést csak képzett szakember végezheti.

Tápellátás

• A mosogatógép kapjon különálló 220-240 V\~-os, 50 Hz-es tápáramkört.
  • Maximum 16 A terhelhetőségű csatlakozóaljzat (maximum 11 A a mosogatógép számára)

FIGYELMEZTETÉS

• Ne használjon hosszabbítót.
• Csak a mosogatógéphez mellékelt tápcsatlakozót használja.
• A beszerelés után ellenőrizze, hogy a tápcsatlakozó nem hajlott vagy sérült-e meg.

Földelés

Az állandó földelés érdekében a mosogatógépet földelt fémszerkezethez vagy állandó földeléshez kell megfelelően csatlakoztatni. A földelővezeték fusson a tápvezetékek mellett, majd csatlakozzon a mosogatógép földelőcsatlakozójához vagy -vezetékéhez.

FIGYELMEZTETÉS

• Ne csatlakoztassa a földelővezetéket műanyag csőrendszerhez, gázvezetékhez vagy melegvíz-vezetékhez. A nem megfelelően bekötött földelővezetékek áramütést okozhatnak.
• Ne módosítsa a mosogatógép tápcsatlakozóját. Ha a tápcsatlakozó nem illik a fali aljzatba, szereltessen fel megfelelő aljzatot szakképzett villanyszerelővel.

Vízellátás

• A vízvezeték tápnyomásának 0,04 és 1 MPa között kell lennie.
• A víz hőmérséklete legyen 60 °C-nál alacsonyabb.
• A vízcsapra 34 "-os külső menetű zárócsapot kell felszerelni.

A szivárgások kockázatának csökkentése:

• A vízcsapok legyenek könnyen elérhetők.
• Zárja el a vízcsapot, ha a mosogatógép nincs használatban.
• Ellenőrizze rendszeresen a víztömlő szerelvényeit szivárgás szempontjából.
• A szivárgás megelőzéséhez tömítse a vízvezeték-csatlakozókat teflonszalaggal vagy tömítőpasztával.

Aqua Stop

Az Aqua Stop egy elektromos részegység, amely a vízszivárgást hivatott megelőzni. Az Aqua Stop a víztömlőre felszerelve automatikusan elzárja a vizet, ha a tömlő megsérülne.

VIGYÁZAT

• Kezelje az Aqua Stop egységet körültekintően.
• Ne törje meg vagy csavarja meg az Aqua Stophoz csatlakozó víztömlőt. Ha az Aqua Stop károsodott, azonnal zárja el a vízcsapokat és húzza ki a tápcsatlakozót a fali aljzatból. Ezután forduljon a helyi Samsung-ügyfélszolgálathoz vagy képzett szakemberhez.

Padlózat

• Állítsa vízszintbe a mosogatógépet az állítható lábaival.
• Ha a szintezés megtörtént, ellenőrizze, hogy az ajtaja megfelelően nyílik és csukódik.

Első teendők

Kétféle adagolóval találkozhat a gépen. Nézze meg az útmutatóban, hogy a mosogatógépe melyikkel rendelkezik.

Mosogatószer használata

Mosogatószer-rekesz

Mosogatószert minden mosogatógép-program esetében tölteni kell a mosogatószer-rekeszbe. A legjobb eredmény érdekében az adott programhoz javasolt mennyiségű mosogatószert töltse be.

! FIGYELMEZTETÉS

- Ne vegyen a szájába mosogatószert. Kerülje a mosogatószergőzök belélegzését. A mosogatógépbe való mosogatószer olyan irritáló és maró hatású vegyi anyagokat tartalmaz, amelyek légzőszervi problémákat okozhatnak. Amennyiben lenyelte a mosogatógépbe való mosogatószert vagy belélegezte a gözőket, azonnal forduljon orvoshoz.

- A mosogatógépbe való mosogatószert gyermekektől távol tárolja.

VIGYÁZAT

• Kizárólag mosogatógéphez való mosogatószert használjon. A többi mosogatószer-típus túlzott mértékben habzik, ami csökkentheti a mosogatógép teljesítményét és a meghibásodásához vezethet.
• A mosogatógép esetleg nem mosogat el megfelelően, ha nincs benne elég mosogatószer. Normál módon szennyezett mosatlanhoz 20-25 gramm a javasolt mennyiség; ez ugyanakkor a mosogatószertől függően eltérő lehet, kövesse ezért a gyártója ajánlásait.
• Az általunk ajánlott mennyiség: 15–20 gramm a DW5***** típusoknál.

Magyar4

A mosogatószer betöltése

- „A” típus

1. A mosogatószer-adagoló reteszét jobbra eltolva nyissa ki a mosogatószer-adagoló fedelét.

MEGJEGYZÉS

A fedél nyitva marad a program végén.

1. Töltse be az előírt mennyiségű mosogatószert a fő mosogatószer-tartóba.

1. Csukja vissza felcsúsztatva a fedelet.

Első teendők

1. Ha a mosatlan erősen szennyezett, a jobb mosogatási eredmények érdekében öntsön némi mosogatószert az ajtóra.

MEGJEGYZÉS

A többletként alkalmazott mosogatószernek az előmosogatás során lesz szerepe.

A fedél mosogatáskor automatikusan felnyílik a mosogatószer adagolásához.

Magyar6

- „B” típus

1. A mosogatószer-adagoló kioldóját lenyomva nyissa ki a mosogatószer-adagoló fedelét.

MEGJEGYZÉS

A fedél mindig nyitva van a mosogatási program végén.

1. Töltse be az előírt mennyiségű mosogatószert a fő mosogatószer-tartóba.

2. Balra csúsztatva zárja be a fedelet, majd nyomja le.

MEGJEGYZÉS

Nincs külön, tablettás mosogatószerhez tartozó gomb.

Első teendők

1. Ha a mosatlan erősen szennyezett, a jobb mosogatási eredmények érdekében öntsön némi mosogatószert az ajtóra.

MEGJEGYZÉS

A többletként alkalmazott mosogatószernek az előmosogatás során lesz szerepe.

A fedél mosogatáskor automatikusan felnyílik a mosogatószer adagolásához.

Magyar8

Öblítőszer használata

Öblítőszertartály

Az öblítőszer javítja a mosogatógép szárítási teljesítményét. Ha az öblítőszert kérő visszajelző felvillan a kezelőpanelen, végezze el az öblítőszer utántöltését. Csak folyékony öblítőszert használjon.

A porállagú öblítőszerek használata eltömiti a tartály nyílásait, és a mosogatógép hibás működéséhez vezet.

VIGYÁZAT

• Ne töltsön semmiféle mosogatószert az öblítőszertartályba.
• Ne töltse fel túlságosan a tartályt. A túl sok öblítőszer a program során túlcsordulhat.

Az öblítőszer betöltése

- „A” típus

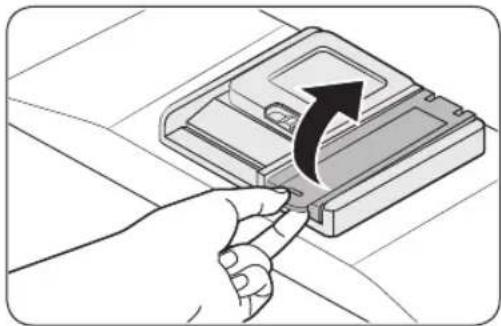

1. Nyissa fel az öblítőszertartály fedelét.

MEGJEGYZÉS

A tablettás mosogatószerhez öblítőszert adva javíthatja a szárítási teljesítményt.

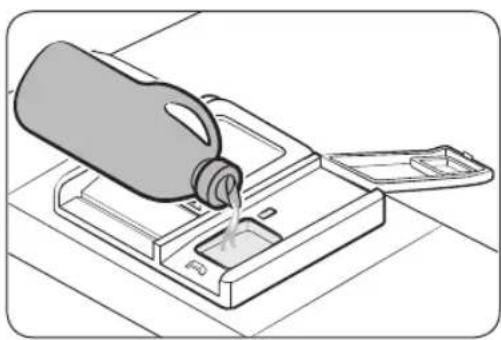

1. Töltse fel az öblítőszertartályt öblítőszerrel.

VIGYÁZAT

Csak a maximális szint jelzéséig töltse fel a tartályt. A többletöblítőszer túlcsordulhat a mosogatási program során.

Első teendők

1. Csukja le az öblítőszertartály fedelét.

Öblítőszer-beállítás

Beállíthatja, hogy a program során mennyi öblítőszert adagoljon a mosogatógép. A beállítási üzemmódba való belépés gombjai típusonként eltérőek lehetnek. Ellenőrizze az adott típus gombjait.

• DW6*R70**** / DW5*R407*BB / DW5*R406*BB: A (Automatikus), B (Fertötlenítés)
• DW5*R405*BB / DW5*R404*BB: A (Normál), B (Fertötlenítés)
• DW5*R40**F*: A (Program), B (Öblítőszer hozzáadása)
• Nyomja meg öt másodpercig az A gombot.
• A B gombot megnyomva válassza ki az öblítőszer szintbeállítási menüjét.
• A kijelzőn megjelenik a jelenlegi beállítás. (Alapértelmezett beállítás: „d4”)
• Az A gombot megnyomva módosítsa a beállítást.
• A választható értéktartomány: d1-d5 (minimum-maximum)
• Várjon 5 másodpercet, amíg megtörténik a beállítás mentése.
• DW6*M5***BB / DW60M5070IB: A (Expressz)
• DW6*M5***F*/S*/U* típus: A (Program)
• Nyomja meg öt másodpercig az A gombot.
• A Késleltetett indítás gombot megnyomva lépjen be az öblítőszer-beállítási módba.
• A kijelzőn megjelenik a jelenlegi beállítás.
• Az A gombot megnyomva válassza ki az öblítőszer kívánt mennyiségét.
• A választható értéktartomány: d1-d5 (minimum-maximum)
• Várjon 5 másodpercet, amíg megtörténik a beállítás mentése.

Magyar10

- „B” típus

1. Az óra járásával ellentétes irányban forgatva távolítsa el az öblítőszertartály sapkáját.

MEGJEGYZÉS

A tablettás mosogatószerhez öblítőszert adva javíthatja a szárítási teljesítményt.

1. Töltse fel az öblítőszertartályt öblítőszerrel.

MEGJEGYZÉS

Az öblítőszer mennyiségét a betekintőnyíláson keresztül ellenőrizheti.

VIGYÁZAT

Csak a maximális szint jelzéséig töltse fel a tartályt. A többletöblítőszer túlcsordulhat a mosogatási program során.

1. Az öblítőszer visszajelző tárcsájával válasszon ki egy számot 1 és 6 között.

2. Minél magasabb a szám, annál több öblítőszert használ a mosogatógép.

3. A szárítási teljesítmény javításához válasszon magasabb szintet.
4. Ha elszíneződést lát az edényeken, csökkentse a szintet.

5. Ha nehézkes az öblítőszertárcsa forgatása, próbálja meg pénzérmével elforgatni.

6. Az óra járásával megegyező irányban forgatva zárja be az öblítőszertartály sapkáját.

Első teendők

Vízlágyító használata

Sótartály

A vízlágyító eltávolítja a vízből azokat az ásványi anyagokat, amelyek egyébként hátrányosan befolyásolnák a készülék működését. A jobb eredmények érdekében lágy víz használatát javasoljuk. A kemény víz a mosogatási teljesítményt csökkentő szennyeződéseket tartalmaz. A vizet akkor célszerű lágyítani, ha a vezetékes víz keménysége meghaladja az 1,0 mmol/l (6 °d – német skála) értéket.

• A víz lágyitásához a mosogatógéphez való só szükséges, a használati helyre jellemző vízkeménységnek megfelelő mennyiségben. A területre jellemző vízkeménységgel kapcsolatos további tájékoztatásért forduljon a helyi vízművekhez.
• Ha a vezetékes víz keménysége nem állandó, állítsa be a mosogatógépet a legmagasabb várható értékre. Ha például a vízkeménység 6,7 mmol/l és 9,0 mmol/l között változik, állítsa be a mosogatógépet 9,0 mmol/l értékre.
• A mosogatógépen a vízkeménység alapértelmezett beállítása: 3-as (2,1–3,0 mmol/l). Ha ez a beállítás megfelel a helyi vízkeménységnek, nem kell megváltoztatnia.

MEGJEGYZÉS

• Ajánlott a beállítást a következő (vagy a használati utasításban szereplő) táblázatban foglaltaknak megfelelően elvégezni.
  • A gyári alapbeállítás: H3

Vízkeménység				Vízkeménységi beállítás	Sófelhasználás (gramm/program)	Programok száma (program/1 kg)
°dH °fH	°Clark mm	bl/l
0-5 0-9	0-6 0-0,9	4 H1 0 /
6-11 10	-20 7-14	1,0-2,0 H2	20 60
12-17	21-30	15-21	2,1-3,0 H3	30 50
18-22	31-40	22-28	3,1-4,0 H4	40 40
23-34	41-60	29-42	4,1-6,0 H5	50 30
35-55	61-98	43-69	6,1-9,8 H6	60 20

MEGJEGYZÉS

• 1 dH (német fok) = 0,178 mmol/l
• 1 Clark (brit fok) = 0,143 mmol/l
• 1 fH (francia fok) = 0,1 mmol/l
- A lakóhelyén érvényes vízkeménységi fokról a helyi vízműnél kaphat tájékoztatást.

Magyar12-

MEGJEGYZÉS

Így működik a vízlágyítós tisztítás (Energiatakarékos program H3 szintbeállítással)

• A száritás indulása után nagyjából 2 percig működik, és 2 l vizet, valamint 0,0002 kWh energiát használ fel.
• A tisztítást 5 programonként végzi a készülék.

A vízlágyító szintjének beállítása

A mosogatógépen beállíthatja a felhasznált só mennyiségét; ez a víz keménységétől függ. A sófelhasználás optimalizálásához és egyéni beállításához tegye a következőket:

A beállítási üzemmódba való belépés gombjai típusonként eltérőek lehetnek. Ellenőrizze az adott típus gombjait.

• DW6*R70**** / DW5*R407*BB / DW5*R406*BB: A (Automatikus)
• DW5*R405*BB / DW5*R404*BB: A (Normál)
• Nyomja meg öt másodpercig az A gombot.
• A Késleltetett indítás gombot megnyomva válassza ki a vízkeménység szintbeállítási menüjét.
• A kijelzőn megjelenik a jelenlegi beállítás.
• Az A gombot megnyomva módosítsa a beállítást.
• A választható értéktartomány: H1-H6 (lágy-kemény)

• Várjon 5 másodpercet, amíg megtörténik a beállítás mentése.

• DW6*M6***BB / DW60M6070IB: A (Elómosogatás)
  • DW6*M5***BB / DW60M5070IB: A (Expressz)

• DW6*M****F*/S*/U* típus: A (Program)
• Az A gombot öt másodpercig megnyomva válassza ki a vízkeménység szintbeállítási menűjét.
• A kijelzőn megjelenik a jelenlegi beállítás.
• Az A gombot megnyomva módosítsa a beállítást.
• A választható értéktartomány: H1-H6 (lágy-kemény)
• Várjon 5 másodpercet, amíg megtörténik a beállítás mentése.

Műveletek

Programok áttekintése

ECO	Energiatakarékos *	Ez a program az áram- és a vízfogyasztást is csökkenti, ami a normal szennyezettségű mosatlanhoz megfelelő.
	Automatikus / Automatikus mosogatás	Ez a program a mosatlan szennyezettségi szintjét észleelve automatikusan az annak megfelelő optimális programot indítja el.
	Normál	Normál szinten szennyezett edényekhez, például tálakhoz, tányérokhoz, poharakhoz és enyhén szennyezett serpenyőkhöz.
	Intenzív Válassza ezt a programot az erősen szennyezett mosatlanhoz.
[WOWA]	Kimélő mosogatás	Válassza ezt a programot enyhén szennyezett, törékeny mosatlanhoz, például poharakhoz.
	Expressz	Normál mértékben szennyezett, naponta használt eszközök tisztítása rövid programidővel.
	Gyors / Gyors mosogatás	Válassza ezt a programot az enyhén szennyezett mosatlan gyors tisztításához.
[0270]	Előmosogatás	Hideg vizes öblítés a szennyeződések eltávolításához másik program futtatása előtt.
[07BK]	Extra halk	Válassza ezt a programot a simább és csendesebb mosogatáshoz. Ez a program kissé lassabban mosogat, de 2 decibellel halkabban, mint az Energiatakarékos program.
[7A8F]	Öntisztítás	Válassza ezt a programot a mosogatógép belsejének kitisztításához. A mosogatógépben ekkor ne legyen mosogatnivaló.

A használt program a típustól függhet.
* Az Energiatakarékos program értékei az EN 60436:2020 tesztelési szabvány alapján kerültek meghatározásra. A többi programnál megadott értékek csak tájékoztató jellegűek.

Magyar14

Energia- és víztakarékossági tipp

• A normal szinten szennyezett konyhai edények tisztítására alkalmas Energiatakarékos program kombinált energia- és vizfogyasztását tekintve a leghatékonyabb program, amely egyben az EU környezetbarát tervezésre vonatkozó jogszabályának (A BIZOTTSÁG (EU) 2019/2022 SZ. RENDELETE) is megfelel.
• A konyhai edények előzetes kézi öblítése nagyobb víz- és energiafogyasztáshoz vezet, ezért nem javasolt.
  Csak a nagyobb ételmaradékokat távolítsa el róluk például késsel stb., mielőtt a mosogatógépbe helyezi őket.
• A bekötött víz maximum 60 °C hömérsékletű lehet, meleg víz csatlakoztatása esetén pedig a készülék kevesebb áramot használ fel.
• Legjobb, ha a lehető legjobban feltölti a kosarat anélkül, hogy túltöltené.
• Ha spórolni szeretne a vízzel és az energiával, használja az Energiatakarékos programot. Az Energiatakarékos a leghatékonyabb program normál szinten szennyezett mosatlan elmosogatására.
• Használjon megfelelő mennyiségű mosogató- és öblítőszert, a gyártó útmutatásai alapján.
• A mosogatógép használata a közönséges kézi mosogatáshoz képest kevesebb vizet használ el.
• A környezetbarát tervezéssel kapcsolatos információk a www.samsung.com/support oldalon találhatók.

A típus EPREL-regisztrációjának eléréséhez:

1. Látogasson el a https://eprel.ec.europa.eu weboldalra.
2. Keresse meg a termék energiacímkéjén található típusazonosítót, és írja be a keresőmezőbe.
3. Megjelennek a típus energiacímkéjére vonatkozó információk.
   * A https://eprel.ec.europa.eu/qr/###### (regisztrációs szám) hivatkozáson keresztül közvetlenül is elérheti a termékinformációkat.
   A regisztrációs szám a termék besorolási címkéjén található.

Műveletek

Programtáblázat

Program Automatikus Energiatakarékos Intenzív
Ételmaradék mennyisége	Normál Normál Sok
Programsorrend	Előmosogatás (45 °C) ▶Főmosogatás (55 °C-65 °C) ▶ Öblítés ▶Meleg vizesöblítés (50 °C-70 °C) ▶Szárítás ▶ Vége	Előmosogatás ▶Főmosogatás (50 °C) ▶Öblítés ▶ Meleg vizesöblítés (48 °C) ▶Szárítás ▶ Vége	Előmosogatás (50 °C) ▶Főmosogatás (65 °C) ▶Öblítés ▶ Meleg vizesöblítés (58 °C) ▶Szárítás ▶ Vége
Vízfogyasztás (I) 8,5-18 9,9 16,6
Energiafogyasztás (kWh)	0,85-1,55	0,848(DW6*R707***/DW6*R705***)0,836(DW6*R704***)	1,5
Program időtartama (perc)	150 210 205

Program Kímélő mosogatás Expressz * Előmosogatás
Ételmaradék mennyisége	Kevés	Normal	Kevés
Programsorrend	Előmosogatás (40 °C) ▶Főmosogatás (50 °C) ▶Öblítés ▶ Meleg vizesöblítés (50 °C) ▶Szárítás ▶ Vége	Főmosogatás (60 °C) ▶Öblítés ▶ Meleg vizesöblítés (55 °C) ▶Szárítás ▶ Vége	Előmosogatás ▶ Vége
Vízfogyasztás (I)	13,5	15	4,1
Energiafogyasztás (kWh)	0,95	0,95	0,02
Program időtartama (perc)	120	60	15

Magyar16-

Program Extra halk ** Öntisztítás
Ételmaradék mennyisége	Normál -
Programsorrend	Előmosogatás (35 °C) ▶Főmosogatás (60 °C) ▶Öblítés ▶ Meleg vizesöblítés (55 °C) ▶Szárítás ▶ Vége	Előmosogatás ▶Főmosogatás (70 °C) ▶Öblítés ▶ Meleg vizesöblítés (70 °C) ▶Szárítás ▶ Vége
Vízfogyasztás (I) 13 15
Energiafogyasztás (kWh)	1,5 1,25
Program időtartama (perc)	270 145

* Előmosogatás: Ez a program nem aktiválja sem az Automatikus ajtó funkciót, sem a szárítást. Nem javasolt folyamatosan, hosszabb ideig használni a Előmosogatás programot. Ez csökkentheti a vízlágyító teljesítményét.
** Öntisztítás: Csak a DW6*R707*/DW6*R705* típusnál

MEGJEGYZÉS

Az energiafogyasztás és a program időtartama a víz hőmérsékletétől és/vagy a töltettől függ.

Műveletek

DW5*R407***/DW5*R406***

Program Automatikus Energiatakarékos Intenzív
Ételmaradék mennyisége	Nagyon kevéstől a sokig	Normál Sok
Programsorrend	Előmosogatás (45 °C) ▶Főmosogatás (45 °C-55 °C) ▶ Öblítés ▶Meleg vizesöblítés (65 °C) ▶Szárítás ▶ Vége	Főmosogatás (50 °C) ▶Öblítés ▶ Meleg vizesöblítés (50 °C) ▶Szárítás ▶ Vége	Előmosogatás(50 °C) ▶Főmosogatás(60 °C) ▶ Öblítés ▶Öblítés ▶ Meleg vizesöblítés (70 °C) ▶Szárítás ▶ Vége
Vízfogyasztás (I) 9,5–13		9,9 (DW5*R406***)9,5 (DW5*R407***)	15,5
Energiafogyasztás(kWh)	0,85–1,2	0,704 (DW5*R406***)0,755 (DW5*R407***)	1,33
Program időtartama(perc)	150 220 175

Program Kímélő mosogatás Expressz Gyors
Ételmaradék mennyisége	Kevés Normál Kevés
Programsorrend	Előmosogatás ▶Főmosogatás (40 °C) ▶Öblítés ▶ Meleg vizesöblítés (60 °C) ▶Szárítás ▶ Vége	Előmosogatás(40 °C) ▶ Főmosogatás(45 °C) ▶ Meleg vizesöblítés (60 °C) ▶Szárítás ▶ Vége	Főmosogatás (35 °C) ▶Öblítés (35 °C)
Vízfogyasztás (I) 12 9,1		10,5
Energiafogyasztás(kWh)	0,71	0,77	0,28
Program időtartama(perc)	125 60	20

Magyar18

DW5*R405***/DW5*R404***

Program Normál	Energiatakarékos Intenzív
Ételmaradék mennyisége	Normál Normál	Sok
Programsorrend	Előmosogatás (45 °C) ▶ Főmosogatás (55 °C) ▶ Öblítés ▶ Meleg vizes öblítés (65 °C) ▶ Szárítás ▶ Vége	Főmosogatás (45 °C) ▶ Öblítés ▶ Meleg vizes öblítés (60 °C) ▶ Szárítás ▶ Vége	Előmosogatás (50 °C) ▶ Főmosogatás (60 °C) ▶ Öblítés ▶ Öblítés ▶ Meleg vizes öblítés (70 °C) ▶ Szárítás ▶ Vége
Vízfogyasztás (I) 13,1		9,5 (DW5*R404***) 9,9 (DW5*R405***)	16,5
Energiafogyasztás (kWh)	1,1	0,780 (DW5*R404***) 0,836 (DW5*R405***)	1,3
Program időtartama (perc)	175 220 165

Program Kímélő mosogatás Expressz Gyors
Ételmaradék mennyisége	Kevés Normál kevés
Programsorrend	Előmosogatás ▶Főmosogatás (40 °C) ▶Öblítés ▶ Meleg vizesöblítés (60 °C) ▶Szárítás ▶ Vége	Előmosogatás (50 °C) ▶Főmosogatás (60 °C) ▶Meleg vizesöblítés (60 °C) ▶Szárítás ▶ Vége	Főmosogatás (35 °C) ▶Öblítés (35 °C)
Vízfogyasztás (l) 13,4	9,1 10,5
Energiafogyasztás (kWh)	0,78 0,75 0,3
Program időtartama (perc)	125	60	20

MEGJEGYZÉS

Az energiafogyasztás és a program időtartama a víz hőmérsékletétől és/vagy a töltettől függ.

Magyar

Műveletek

DW6*M503***/DW6*M505***/DW60M5070IB

Program Intenzív	Normál Energiatakarékos
Ételmaradék mennyisége	Sok Normál Normál
Programsorrend	Előmosogatás (50 °C) ▶ Főmosogatás (60 °C) ▶ Öblítés ▶Öblítés ▶ Meleg vizes öblítés (70 °C) ▶Szárítás ▶ Vége	Előmosogatás (45 °C) ▶ Főmosogatás (55 °C) ▶ Öblítés ▶Meleg vizes öblítés (65 °C) ▶Szárítás ▶ Vége	Főmosogatás (45 °C) ▶Öblítés ▶ Meleg vizes öblítés (65 °C) ▶Szárítás ▶ Vége
Vízfogyasztás (I) 18,5	15 12
Energiafogyasztás (kWh)	1,5 1,35 1,037
Program időtartama (perc)	170 180 195

Program ** Kímélő mosogatás Expressz
Ételmaradék mennyisége	Kevés	Normál
Programsorrend	Előmosogatás ▶Főmosogatás (40 °C) ▶Öblítés ▶ Meleg vizesöblítés (60 °C) ▶Szárítás ▶ Vége	Előmosogatás (50 °C) ▶Főmosogatás (60 °C) ▶Meleg vizesöblítés (60 °C) ▶Szárítás ▶ Vége
Vízfogyasztás (l)	14,5	10
Energiafogyasztás (kWh)	0,95	0,9
Program időtartama (perc)	130	60

** Kímélő mosogatás: Csak a DW6*M505***/DW60M5070IB típusnál

MEGJEGYZÉS

Az energiafogyasztás és a program időtartama a víz hőmérsékletétől és/vagy a töltettől függ.

Magyar20-

DW6*M6031**/DW6*M605***/DW60M6070IB/DW6*M604***

Program Intenzív		Automatikus mosogatás	Energiatakarékos
Ételmaradék mennyisége	Sok Normál Normál
Programsorrend	Előmosogatás (50 °C) ▶ Főmosogatás (60 °C) ▶ Öblítés ▶ Öblítés ▶ Meleg vizes öblítés (70 °C) ▶ Szárítás ▶ Vége	Előmosogatás (45 °C) ▶ Főmosogatás (45 °C-55 °C) ▶ Öblítés ▶ Meleg vizes öblítés (65 °C) ▶ Szárítás ▶ Vége	Előmosogatás ▶ Főmosogatás (50 °C) ▶ Meleg vizes öblítés (55 °C) ▶ Szárítás ▶ Vége
Vízfogyasztás (I) 17,5	11-15 10,5
Energiafogyasztás (kWh)	1,6 0,9-1,3		0,950 (DW6*M6031** / DW6*M605*** / DW60M6070IB) 0,936 (DW6*M604***)
Program időtartama (perc)	175 150 225

Program Expressz Előmosogatás Kímélő mosogatás
Ételmaradék mennyisége	Normál Kevés Kevés
Programsorrend	Előmosogatás (50 °C) ▶ Főmosogatás (60 °C) ▶ Meleg vizes öblítés (60 °C) ▶ Szárítás ▶ Vége	Előmosogatás ▶ Vége	Előmosogatás ▶ Főmosogatás (40 °C) ▶ Öblítés ▶ Meleg vizes öblítés (60 °C) ▶ Szárítás ▶ Vége
Vizfogyasztás (I) 10	4	13
Energiafogyasztás (kWh)	1,15 0,02	0,9
Program időtartama (perc)	60	15	130

Magyar 21

Műveletek

Program ** Gyors	mosogatás
Ételmaradék mennyisége	Kevés
Programsorrend	Főmosogatás (45 °C) ▶ Meleg vizes öblítés (50 °C) ▶ Meleg vizes öblítés (55 °C) ▶ Vége
Vízfogyasztás (I) 11
Energiafogyasztás (kWh)	0,75
Program időtartama (perc)	30

** Gyors mosogatás: Csak a DW6*M6031**/DW6*M605***/DW60M6070IB típusnál A Gyors mosogatás program tartós használata nem javasolt. Ez csökkentheti a vízlágyító teljesítményét.

MEGJEGYZÉS

Az energiafogyasztás és a program időtartama a víz hőmérsékletétől és/vagy a töltettől függ.

Magyar22-

Karbantartás

Tisztítás

Tartsa tisztán mosogatógépét, hogy megőrizze teljesítményét, csökkentse a szükségtelen javítások esélyét és megnövelje élettartamát.

Külső felületek

Tisztítsa le azonnal a mosogatógép felületéről a ráfröccsent szennyeződéseket. Törölje le óvatosan, puha, nedves törlőkendővel a kezelőpanelről a ráfröccsent szennyeződéseket és a port.

VIGYÁZAT

• Ne használjon benzolt, viaszt, hígítót, klóros fehérítót, alkoholt vagy más vegyi anyagot. Ezek az anyagok elszíneződést okozhatnak a mosogatógép felületén és foltot hagynak.
• A mosogatógép belsejében elektromos alkatrészek találhatók. Ne permetezzen vizet közvetlenül a mosogatógépre. Védje meg az elektromos alkatrészeket a víztől.
• Rozsdamentes acél ajtópanel esetén használjon háztartási rozsdamentes acél készülékekhez való tisztítószert és tiszta, puha törlőkendőt.

Belső felületek

Tisztítsa le rendszeresen a mosogatógép belső felületeiről a szennyeződéseket, ételmaradékot. Törölje át a mosogatógép és az ajtó belsejét nedves edénytörlő kendővel.

VIGYÁZAT

• Ne távolítsa el az elülső tömítést (a mosogatógép nyílását lezáráó hosszú gumitömitést). Ez a tömítés szigeteli el a mosogatógép belső részét.
• Távolítsa el nedves törlőkendővel a mosogatógépből a vízkő- vagy zsírlerakódást. Másik megoldásként töltsön be némi mosogatószert, majd futtasson le egy üres programot a legmagasabb öblítési hőmérsékleten.

Karbantartás

Fúvókák

A fúvókák eltömődésének megelőzése, illetve megszüntetése érdekében vegye és tisztítsa ki mindkét fúvókát. A fúvókákat óvatosan szerelje ki, mert eltörhetnek.

Felső fúvóka

1. Nyissa ki az ajtót, majd húzza ki a felső kosarat, hogy hozzáférjen a felső fúvókához.
2. Lazítsa meg és szerelje le az anyát, majd vegye ki a fúvókát.
3. Szüntesse meg az eltömödését és tisztítsa meg a fúvókát.
4. Szerelje vissza a fúvókát, majd húzza meg kézzel az anyát.
5. A fúvókát megforgatva ellenőrizze a megfelelő kapcsolódását.

Alsó fúvóka

1. Nyissa ki az ajtót, majd húzza ki az alsó kosarat. Az alsó fúvóka alul található.
2. Szüntesse meg az eltömödését és tisztítsa meg a fúvókát.
3. Szerelje vissza a fúvókát.
4. A fúvókát megforgatva ellenőrizze a megfelelő kapcsolódását.

MEGJEGYZÉS

Az adott alkatrészek típusonként eltérőek lehetnek az ábrákon láthatóktól.

Belső tisztítás

Javasoljuk, hogy havonta végezze el a belső tisztítást. Használhatja a Öntisztítás programot (ha van) vagy az Intenzív programot is edények betöltése nélkül. Egyes értesítési funkcióval rendelkező típusoknál a LED 20-22 programonként villogni kezdhet.

Ha a csapvíz kemény, megelőzhető a mosogatógép belsejének vízkövesedése, ha a mosogatógép használatakor citromsavat kever a mosogatószerbe.

Magyar24

Szürő

Javasoljuk, hogy havonta végezze el a szűrő tisztítását.

1. Nyissa ki az ajtót, majd távolítsa el először az alsó kosarat.

2. A durva szürő kioldásához fordítsa el a szürő fogantyúját balra.

3. Vegye ki a durva szüröt, majd az alatta levő hengeres mikroszüröt.

1. Távolítson el minden piszkot és szennyeződést a mikroszűrőből és a durva szűrőből.

2. Öblítse át folyóvízzel, majd szárítsa meg őket alaposan.

3. Szerelje vissza a szüröt, majd a durva szüröt.

4. Rögzítse a szűrőt a fogantyúját jobbra elfordítva.

MEGJEGYZÉS

Az adott alkatrészek típusonként eltérőek lehetnek az ábrákon láthatóktól.

VIGYÁZAT

Ügyeljen rá, hogy a durva szűrő megfelelően zárva legyen. A laza szűrő csökkentheti a szűrési teljesítményt.

Magyar26-

Hibaelhárítás

Ellenőrizendő pontok

Ha problémát tapasztal a mosogatógéppel kapcsolatban, először tanulmányozza át az alábbi táblázatot és próbálkozzon a javaslatokkal.

A jótállás elvesztéséhez, valamint a szavatosság és a termékfelelősség megszűnéséhez vezethet ha készülékét nem hivatalos Samsung Márkaszervizben javíttatja. A Samsung nem tehető felelőssé semmilyen, a termékben keletkező kárért, személyi sérülésért, sem egyéb a termékbiztonság körébe eső eseményért, amely szakszerűtlen, vagy a Samsung utasításainak nem megfelelő javítás eredményeképpen következik be

Hibajelenség Lehetséges ok Művelet
A mosogatógép nem indul be.	Az ajtó nincs teljesen becsukva.	Gondoskodjon arról, hogy az ajtó legyen teljesen becsukott és reteszelt helyzetben.Ellenőrizze, hogy a felső kosár megfelelően kapcsolódik a fúvókához.Ellenőrizze, hogy a felső kosár megfelelően össze lett állítva.
	A tápkábel nem csatlakozik megfelelően.	Csatlakoztassa a tápkábelt.
	Nincs vízellátás.	Gondoskodjon arról, hogy a vízellátás szelepe nyitva legyen.
	A kezelőpanel zárolva van.	Kapcsolja ki a Kezelőpanel lezárása funkciót.
A mosogatógép rossz szagokat bocsát ki.	Víz maradt benne az előző programból.	Töltsön az üres mosogatógépbe mosogatószert, majd futtassa le a Gyors programot. Ez nem mindegyik típusnál lehetséges.
Víz maradt a mosogatógépben a program befejeződése után.	A kifolyótömlő megtört vagy eltömődött.	Egyenesítse ki a tömlőt és szüntesse meg az eltömődését.

Hibaelhárítás

Hibajelenség Lehetséges ok Művelet
Étel maradt az edényeken.	A kiválasztott program nem megfelelő.	• Válasszon olyan programot, amely az utasítás szerint megfelel az edények szennyezettségi szintjének.
	A szűrők eltömődtek vagy nincsenek megfelelően rögzítve.	• Tisztítsa ki a szűrőket.• Gondoskodjon a szűrők megfelelő rögzítettségeről.
	Kevés mosogatószert használt.	• Használjon a töltetnek megfelelő mennyiségű mosogatószert.
	A víznyomás alacsony.	• A víznyomás előírt értéke: 0,04-1,0 MPa.
	A fúvókák eltömődtek.	• Tisztítsa ki a fúvókákat és szüntesse meg az eltömődésüket.
	Az edényeket nem megfelelően helyezték be, vagy a készüléket túltöltötték.	• Rendezze el úgy az edényeket, hogy ne akadjanak el bennük a fúvókák és/vagy a mosogatószer-adagoló.
	Túl kemény a víz.	• Ellenőrizze a sóutántöltés visszajelzőjét, és töltse fel sóval a mosogatógépet.
Az edények nem száradnak meg kellően.	Elfogyott az öblítőszer az adagolóban, vagy kevés az adagolt öblítőszer.	• Töltsön be öblítőszert.• Ellenőrizze az öblítőszer-beállításokat.
	Túl sok a behelyezett edény.	• A túltöltés csökkentheti a szárítási teljesítményt. Töltse be a javasolt mennyiségű edényt.
	A poharakról és csészékről víz csepegett a többi edényre, amikor kiürítette a készüléket.	• Először az alsó kosarat üritse ki, majd a felsőt. így elkerülheti, hogy viz csepegjen a felső kosárról az alsóban levő edényekre.
	Több mosogatótablettát használt a Fertőtlenítés lehetőség kiválasztása nélkül.	• Válassza a Fertőtlenítés lehetőséget, vagy használjon öblítőszert.

Magyar28

Hibajelenség Lehetséges ok Művelet
A mosogatógép túl zajosan működik.	A mosogatógép akkor kelt zajt, amikor az adagoló fedele nyitva van és a vízleeresztő szivattyú üzemel.	• Ez normális jelenség.
	A mosogatógép nincs vízszintben.	• Állítsa vízszintbe a mosogatógépet.
	A fúvóka az edényekhez útődve csapkodó zajt okoz.	• Rendezze át az edényeket.
Sárgás vagy barnás filmréteg látható az edényeken.	Kávé- és teamaradvány.	• Használjon magasabb hőmérsékletű programot.
A visszajelzők nem kezdenek világítani.	A tápkábel nem csatlakozik megfelelően.	• Csatlakoztassa a tápkábelt.
A fúvókák nem akadálymentesen forognak.	A fúvókák eltömődtek ételmaradékkal.	• Tisztítsa ki a fúvókákat.
Fehéres bevonat marad az edényeken.	Túl kemény a víz.	• Gondoskodjon arról, hogy a sótántöltés visszajelzése és a vízlágyító beállítása a helyi vízkeménységnek megfelelő legyen.• Ellenőrizze, hogy a sótartály sapkája megfelelően meg van húzva.
Légbuborékok és karcok láthatók a kezelőpanelen.	A védőfólia alá levegő kerül, ami miatt az felhólyagosodik.	• Távolítsa el a védőfóliát a kezelőpanelről.

Hibaelhárítás

Tájékoztató kódok

Ha a mosogatógép valamiért nem működik, a kijelzőjén tájékoztató kódok jelenhetnek meg. Nézze át az alábbi táblázatot és próbálja ki a javaslatait.

Kód Művelet
LC	Szivárgás ellenőrzéseZárja el a készülék vízellátását. Menjen a lakás biztosítéktáblájához, és kapcsolja ki a mosogatógép áramköréhez tartozó megszakítót. Ezután javíttassa meg a készüléket az üzembe helyezővel. Ha a probléma nem szűnik meg, forduljon a helyi Samsung-szakszervizhez.
4C	Vízellátás ellenőrzéseEllenőrizze, hogy nincs-e elzárva a vízellátás szelepe, nem szünetel-e a vízszolgáltatás, esetleg a vízbemeneti szelep vagy vezeték nincs-e elfagyva vagy eltömödve. Ha a probléma nem szűnik meg, forduljon a helyi Samsung-szakszervizhez.
AC	Áramköri lapok kommunikációjának ellenőrzéseRendellenes kommunikáció az alaplap és a mellékkártya között.Ha a probléma nem szűnik meg, forduljon hivatalos Samsung-szakszervizhez.
HC	Magas hőmérséklet, fűtés ellenőrzéseFunkcionális ellenőrzés. Töltsön az üres mosogatógépbe mosogatószert, majd futtasson le egy programot. Ha a probléma nem szűnik meg, menjen a lakás biztosítéktáblájához, és kapcsolja ki a mosogatógép áramköréhez tartozó megszakítót. Ezután forduljon Samsung-szakszervizhez.
tC	A termisztor ellenőrzéseA hőmérséklet-érzékelő meghibásodott (zárlat vagy szakadás). Ha a probléma nem szűnik meg, forduljon hivatalos Samsung-szakszervizhez.
EC	A mosogatószivattyú ellenőrzéseA mosogatószivattyú rendellenes működése Ha a probléma nem szűnik meg, forduljon a helyi Samsung-szakszervizhez.
PC	Elosztó motor ellenőrzéseAz elosztó motoregység vagy az alaplap rendellenes működése Ha a probléma nem szűnik meg, forduljon a helyi Samsung-szakszervizhez.
bc2	GombellenőrzésEgy gombot 30 másodpercig nyomtak.Ellenőrizze, nem került-e víz vagy idegen tárgy a gombokhoz.Ha a probléma nem szűnik meg, forduljon a helyi Samsung-szakszervizhez.

Magyar30

Ha valamelyik tájékoztató kód nem tűnik el a kijelzőről, forduljon a helyi Samsung-szakservizhez.

A végfelhasználók számára a pótalkatrészek* legalább 10 évig** rendelkezésre állnak.

* Érintett alkatrészek: ajtózsanér és -tömítések, egyéb tömítések, mosogatókarok, leürítő szűrők, belső polcok és műanyag részegységek, például tálcák és fedelek.
** Ez azt jelenti, hogy legalább 10 évig azután, hogy a Samsung forgalomba hozza az adott típus utolsó darabját.

SAMSUNG

KÉRDÉSE VAGY MEGJEGYZÉSE VAN?

ORSZÁG HÍVJA A KÖVETKEZŐ SZÁMOT: VAGY LÁTOGASSON EL HONLAPUNKRA:
UK 0333 000 0333 www.samsung.com/uk/support
IRELAND (EIRE) 0818 717100 www.samsung.com/ie/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
NETHERLANDS 088 90 90 100 www.samsung.com/nl/support
GERMANY 06196 77 555 77 www.samsung.com/de/support
SWEDEN 0771 726 786 www.samsung.com/se/support
NORWAY 21629099 www.samsung.com/no/support
FINLAND	030-6227 515	www.samsung.com/fi/support
DENMARK	707 019 70	www.samsung.com/dk/support
ITALIA	800-SAMSUNG (800.7267864)	www.samsung.com/it/support
SPAIN 91 175 00 15 www.samsung.com/es/support
PORTUGAL	808 207 267	www.samsung.com/pt/support
POLAND	[IM]801-172-678* lub [phone]*Specjalistyczna infolinia do obsługi zapytańdotyczących telefonów komórkowych:801-672-678*(opłata według taryfy operatora)[CE]801-172-678* lub [phone]*(opłata według taryfy operatora)	http://www.samsung.com/pl/support/
HUNGARY	0680SAMSUNG (0680-726-7864)	www.samsung.com/hu/support
CROATIA	072 726 786	www.samsung.com/hr/support
ALBANIA	045 620 202	www.samsung.com/al/support
North Macedonia	023 207 777	www.samsung.com/mk/support
SLOVENIA	080 697 267 (brezplaćna številka)	www.samsung.com/si/support
BOSNIA	055 233 999	www.samsung.com/ba/support
ESTONIA 800-7267 www.samsung.com/ec/support
LITHUANIA	8-800-77777	www.samsung.com/lt/support
LATVIA	8000-7267	www.samsung.com/lv/support
