MANUAL DE USUARIO DW50R4070FW SAMSUNG

Uso del brillantante 9

Uso del brillantante

Serbatoio brillantante

Riempimento del serbatoio del brillantante

• Tipo A


Guía de diseño ecológico

SAMSUNG

SAMSUNG

Índice

Instalación 3

Requisitos para la instalación 3

Introducción 4

Uso de detergente 4

Uso de abrillantador 9

Uso del ablandador 12

Funcionamiento 14

Descripción de los programas 14

Consejo para el ahorro de energía y agua 15

Tabla de ciclos 16

Mantenimiento 23

Limpieza 23

Solución de problemas 27

Puntos de comprobación 27

Códigos de información 30

Español2

Instalación

Requisitos para la instalación

Para prevenir el riesgo de incendio, descarga eléctrica o lesiones personales, todo el cableado y la toma de tierra deben ser realizados por un técnico cualificado.

Fuente de alimentación

• Un circuito de derivación individual de 220-240 V\~, 50 Hz, exclusivo para el lavavajillas.
• Enchufe de corriente con una corriente máxima permitida de 16 A (máximo 11 A para el lavavajillas)

ADVERTENCIA

• No utilice un cable alargador.
• Utilice solo el enchufe que viene con el lavavajillas.
• Una vez finalizada la instalación, asegúrese de que el enchufe de alimentación no esté doblado ni dañado.

Toma de tierra

Para una toma de tierra permanente, el lavavajillas debe estar correctamente conectado a un sistema de metal conectado a tierra o a un sistema de cableado permanente. El conductor de conexión a tierra debe funcionar con los conductores del circuito y luego conectarse al terminal de conexión a tierra o al cable del lavavajillas.

ADVERTENCIA

• No conecte el cable a tierra a tuberías de plástico, tuberías de gas o a las cañerías de agua caliente. La conexión inadecuada de los conductores de conexión a tierra puede causar descargas eléctricas.
• No modifique el enchufe de alimentación del lavavajillas. Si el enchufe de alimentación no se ajusta a la toma de corriente, solicite a un electricista cualificado que instale una toma adecuada.

Suministro de agua

• La red de suministro de agua debe soportar presiones de agua entre 0,04 y 1 MPa.
• La temperatura del agua debe ser inferior a 60 °C.
• En el grifo de agua se debe instalar una llave de paso macho de 3/4" (1,9 cm).

Para reducir el riesgo de fugas:

• Asegúrese de que los grifos del agua sean fácilmente accesibles.
• Cierre el grifo de agua cuando no utilice el lavavajillas.
• Compruebe regularmente si hay fugas en las conexiones de las mangueras de agua.
• Para detener cualquier fuga, selle las conexiones de la tubería de agua y las juntas con cinta de teflón o material sellante.

Aqua-Stop

El Aqua-Stop es un componente eléctrico diseñado para evitar fugas de agua. Aqua-Stop se conecta a la manguera de agua y corta el flujo de agua automáticamente si esta se ve dañada.

PRECAUCIÓN

• Maneje el Aqua-Stop con cuidado.
• No doble ni tuerza la manguera de agua conectada al Aqua-Stop. Si el Aqua-Stop está dañado, cierre los grifos de agua y desenchufe el cable de alimentación inmediatamente. A continuación, póngase en contacto con un centro de atención al cliente local de Samsung o con un técnico cualificado.

Basamento

• Utilice las patas de altura ajustable para asegurarse de que el lavavajillas esté nivelado.
• Cuando se haya completado la nivelación, compruebe si la puerta se abre y se cierra correctamente.

Introducción

Hay dos tipos de dispensadores, como se indica a continuación. Revise las instrucciones del dispensador adecuado para su lavavajillas.

Compartimiento para el detergente

En todos los ciclos del lavavajillas se tiene que poner detergente en el compartimento correspondiente. Ponga el detergente recomendado según el programa seleccionado para asegurar el mejor rendimiento.

ADVERTENCIA

• No introduzca detergente para lavavajillas en la boca. Evite inhalar las emanaciones del detergente. Los detergentes para lavavajillas contienen productos químicos irritantes y cáusticos que pueden causar problemas respiratorios. Si ha ingerido detergente o inhalado emanaciones, solicite atención médica inmediatamente.
• Mantenga el detergente para lavavajillas fuera del alcance de los niños.

PRECAUCIÓN

• Utilice solo detergentes para lavavajillas. Otros tipos de detergente producen demasiada espuma, lo que puede reducir el rendimiento del lavavajillas o causar un mal funcionamiento.
• El lavavajillas puede no lavar bien si no hay mucho detergente. Para recipientes con suciedad normal, recomendamos 20-25 gramos; sin embargo, esto puede variar dependiendo del fabricante del detergente. Por lo tanto, siga las recomendaciones del fabricante correspondiente.
• Recomendamos 15-20 gramos para los modelos DW5*****

Español4

Llenado de detergente

- Tipo A

1. Abra la tapa del dispensador de detergente presionando el pestillo del dispensador de detergente hacia la derecha.

NOTA

La tapa permanece abierta al finalizar un programa.

1. Añada la cantidad de detergente recomendada al compartimento para el detergente del lavado principal.

1. Cierre la tapa deslizándola hacia arriba.

Introducción

1. Si los recipientes están muy sucios, vierta una pequeña cantidad de detergente en la puerta para obtener mejores resultados de lavado.

NOTA

El detergente adicional se activará durante el proceso de prelavado.

La tapa se abre automáticamente para dispensar el detergente durante el lavado.

Español6

• Tipo B


1. Abra la tapa del dispensador de detergente presionando el pestillo de desbloqueo del mismo.

NOTA

La tapa siempre se abre al finalizar un programa de lavado.

1. Añada la cantidad de detergente recomendada al compartimento para el detergente del lavado principal.

2. Cierre la tapa deslizándola hacia la izquierda y luego presionándola hacia abajo.

NOTA

No hay ningún botón independiente que sea específico para el uso de detergentes en formato pastilla.

Introducción

1. Si los recipientes están muy sucios, vierta una pequeña cantidad de detergente en la puerta para obtener mejores resultados de lavado.

NOTA

El detergente adicional se activará durante el proceso de prelavado.

La tapa se abre automáticamente para dispensar el detergente durante el lavado.

Español8

Uso de abrillantador

Compartimiento del abrillantador

El abrillantador mejora el rendimiento del secado del lavavajillas. Cuando se encienda el indicador de reposición de abrillantador en el panel de control, reponga el abrillantador. Utilice únicamente abrillantador líquido.

El abrillantador en polvo obstruirá la apertura del compartimento y hará que el lavavajillas no funcione correctamente.

PRECAUCIÓN

• No vierta ningún tipo de detergente en el compartimento del abrillantador.
• No llene demasiado el compartimento. Una cantidad excesiva de abrillantador puede rebosar durante un programa.

Llenado del abrillantador

• Tipo A

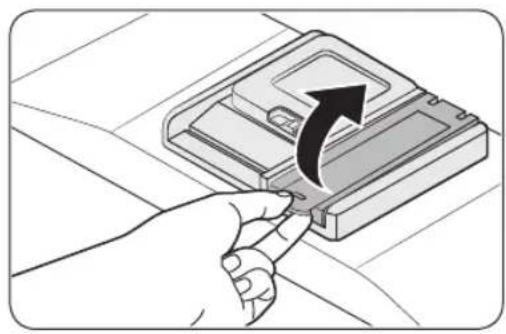

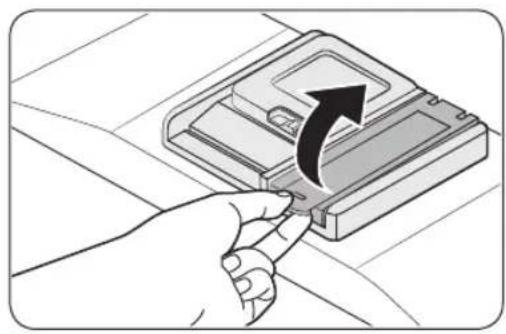

1. Abra la tapa del compartimento del abrillantador.

NOTA

Añadir el abrillantador a los detergentes en pastillas mejorará el rendimiento de secado.

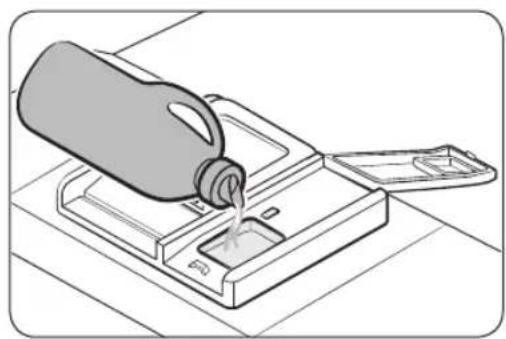

1. Llene el compartimento con abrillantador.

PRECAUCIÓN

No sobrepase el indicador de nivel lleno. El exceso de abrillantador podría rebosar durante el programa de lavado.

Introducción

1. Cierre la tapa del compartimento del abrillantador.

Configuración del abrillantador

Puede cambiar la cantidad de abrillantador aplicada durante un programa.

Los botones utilizados para acceder al modo de configuración pueden variar según el modelo. Compruebe los botones de su modelo.

• DW6*R70**** / DW5*R407*BB / DW5*R406*BB: A (Automático), B (Desinfectar)
• DW5*R405*BB / DW5*R404*BB: A (Normal), B (Desinfectar)
• DW5*R40**F*: A (Programa), B (Añadir abrillantador)
• Mantenga pulsado el botón A durante cinco segundos.
• Pulse el botón B para seleccionar el menú de configuración del nivel de abrillantador.
• La pantalla muestra la configuración actual. (Configuración predeterminada: 'd4').
• Pulse el botón A para cambiar la configuración.
• Puede seleccionar de d1 a d5 (de mínimo a máximo).

• Espere 5 segundos para guardar la configuración.

• DW6*M5***BB / DW60M5070IB: A (Exprés)

• Modelos DW6*M5***F*/S*/U*: A (Programa)
• Mantenga pulsado el botón A durante cinco segundos.
• Pulse el botón Inicio retardado para acceder al modo de configuración del abrillantador.
• La pantalla muestra la configuración actual.
• Pulse el botón A para seleccionar la cantidad de abrillantador que desea.
• Puede seleccionar de d1 a d5 (de mínimo a máximo).
• Espere 5 segundos para guardar la configuración.

Español 10-

• Tipo B

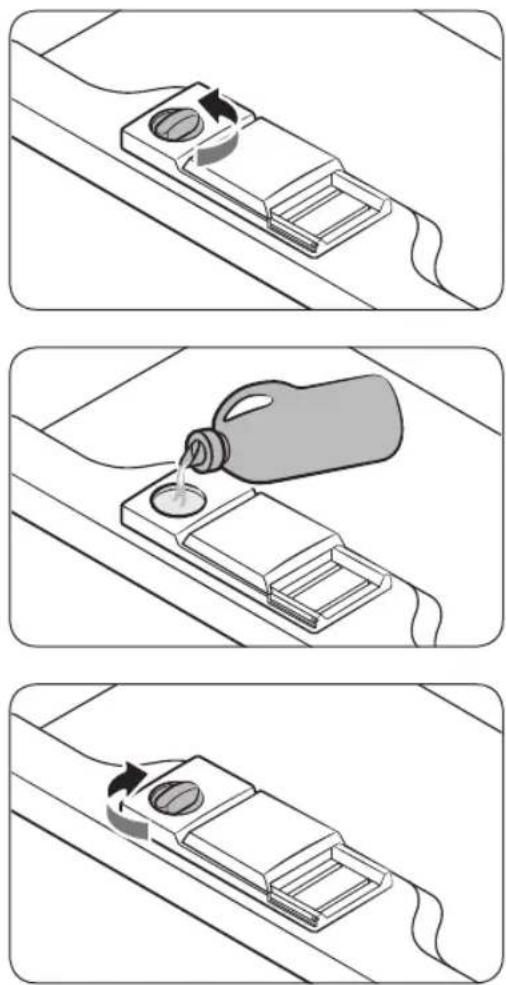

• Retire la tapa del depósito del abrillantador girándola hacia la izquierda.

NOTA

Añadir el abrillantador a los detergentes en pastillas mejorará el rendimiento de secado.

1. Llene el compartimento con abrillantador.

NOTA

Utilice la mirilla al llenar el compartimento del abrillantador.

PRECAUCIÓN

No sobrepase el indicador de nivel lleno. El exceso de abrillantador podría rebosar durante el programa de lavado.

1. Gire el dial indicador del abrillantador a un número entre el 1 y el 6.

2. Cuanto más alto sea el número, más abrillantador usará el lavavajillas.

3. Para mejorar el rendimiento del secado, seleccione un nivel más alto.
4. Si nota que sus platos pierden color, cambie a un nivel más bajo.

5. Si no puede girar fácilmente el dial del abrillantador, pruebe a usar una moneda.

6. Cierre la tapa del depósito del abrillantador girándola hacia la derecha.

Introducción

Uso del ablandador

Depósito de la sal

El ablandador de agua se ha ideado para eliminar minerales del agua que podrían afectar al funcionamiento del aparato. Recomendamos usar agua blanda para obtener mejores resultados. El agua dura contiene impurezas que pueden reducir el rendimiento del lavado. Necesitará ablandar el agua si el agua suministrada tiene una dureza superior a 1,0 mmol/l (6 °d en grados alemanes).

• Para ablandar el agua, necesita sal específica para el lavavajillas y configurar el nivel de dureza del agua según su zona. Para obtener más información sobre el nivel de dureza del agua en su zona, póngase en contacto con el departamento de aguas local.
• Si el nivel de dureza del agua suministrada no es estable, ponga el lavavajillas en la medida más alta. Por ejemplo, si la lectura de la dureza del agua oscila entre 6,7 mmol/l y 9,0 mmol/l, ajuste el lavavajillas a 9,0 mmol/l.
• El nivel de dureza del agua por defecto del lavavajillas es 3 (2,1-3,0 mmol/l). Si este ajuste coincide con el nivel de dureza del agua en su zona, no es necesario que lo cambie.

NOTA

• Es aconsejable realizar los ajustes de acuerdo con esta tabla (o Manual).
• Ajuste de fábrica: H3

Dureza del agua				Configuración de la dureza del agua	Consumo de sal (gramos/programa)	Autonomía (programas/1 kg)
°dH °fH	°Clark mmol/l
0-5 0-9	0-6 0-0,94	H1 0 /
6-11 10	-20 7-14 1	,0-2,0 H2 20		60
12-17 21	-30 15-21	2,1-3,0	H3 30	50
18-22 31	-40 22-28	3,1-4,0	H4 40	40
23-34 41	-60 29-42	4,1-6,0	H5 50	30
35-55 61	-98 43-69	6,1-9,8	H6 60	20

NOTA

• 1 dH (grados alemanes) = 0,178 mmol/l
• 1 Clark (grados británicos) = 0,143 mmol/l
• 1 fH (grados franceses) = 0,1 mmol/l
- Póngase en contacto con la compañía suministradora de agua para obtener información sobre la dureza del agua de su zona.

Español 12-

NOTA

Cómo funciona la regeneración de los ablandadores de agua (programa ECO con ajuste de nivel H3)

• Funciona durante unos 2 minutos cuando empieza el programa de secado y utiliza 2 l de agua, 0,0002 kWh de energía.
• Se regenera una vez cada 5 ciclos.

Cómo establecer el nivel de ablandador

El lavavajillas está diseñado para que se pueda ajustar la cantidad de sal consumida de acuerdo con la dureza del agua que se utiliza. Se puede optimizar y personalizar el nivel del consumo de sal siguiendo el proceso siguiente:

Los botones utilizados para acceder al modo de configuración pueden variar según el modelo.

Compruebe los botones de su modelo.

- DW6*R70**** / DW5*R407*BB / DW5*R406*BB: A (Automático)

- DW5*R405*BB / DW5*R404*BB: A (Normal)

1. Mantenga pulsado el botón A durante cinco segundos.

2. Pulse el botón Inicio retardado para seleccionar el menú de configuración de la dureza del agua.

3. La pantalla muestra la configuración actual..

4. Pulse el botón A para cambiar la configuración.

5. Puede seleccionar de H1 a H6 (de blando a duro).

6. Espere 5 segundos para guardar la configuración.

• DW6*M6***BB / DW60M6070IB: A (Prelavado)

• DW6*M5***BB / DW60M5070IB: A (Exprés)

- Modelos DW6*M****F*/S*/U*: A (Programa)

1. Pulse el botón A durante 5 segundos para seleccionar el menú de configuración de la dureza del agua.

- La pantalla muestra la configuración actual..

1. Pulse el botón A para cambiar la configuración.

- Puede seleccionar de H1 a H6 (de blando a duro).

1. Espere 5 segundos para guardar la configuración.

Funcionamiento

Descripción de los programas

ECO	ECO *	Este programa reduce el consumo de electricidad y agua, y es apropiado para elementos con un nivel normal de suciedad.
	Automático / Lavado automático	Este programa detecta el nivel de suciedad y automáticamente inicia el programa óptimo, que es apropiado para todos los niveles de suciedad.
	Normal	Para cargas de suciedad normal, como ollas, platos, vasos y sartenes con poca suciedad.
	Intensivo Seleccione este programa para elementos muy sucios.
	Delicado	Seleccione este programa para elementos poco sucios y frágiles, como vasos.
	Exprés	Elementos de uso diario, suciedad normal, con un tiempo de programa corto.
	Rápido / Lavado rápido	Seleccione este programa para limpiar utensilios con poca suciedad en un breve periodo de tiempo.
	Prelavado	Aclarado con agua fría para eliminar la suciedad antes de ejecutar otro programa.
	Extra silencioso	Seleccione este programa para un lavado más suave y silencioso. Este programa lava un poco más lento, pero crea 2 decibelios menos de ruido que el programa ECO.
[24ZZ]	Autolimpieza	Seleccione este programa para limpiar el interior del lavavajillas. Asegúrese de que el lavavajillas está vacío.

El programa utilizado puede variar según el modelo.
* Los valores para el programa ECO se han obtenido siguiendo la prueba estándar EN 60436:2020. Los valores proporcionados para los otros programas son solamente indicativos.

Español14-

Consejo para el ahorro de energía y agua

• El programa ECO es adecuado para limpiar vajillas con suciedad normal, que para este uso es el programa más eficiente en cuanto a su consumo combinado de energía y agua, y que se utiliza para evaluar el cumplimiento de la legislación de la UE en materia de diseño ecológico (REGLAMENTO (UE) 2019/2022 DE LA COMISIÓN).
• El preenjuague manual de la vajilla implica un mayor consumo de agua y energía, lo cual no es recomendable.
  Use un cuchillo, etc. para quitar solo los trozos grandes de comida antes de cargar el lavavajillas.
• El agua suministrada puede llegar a los 60 °C, y se consume menos energía cuando se conecta el agua caliente.
• Es mejor llenar la cesta, si es posible, pero sin sobrecargarla.
• Para ahorrar agua y energía, utilice el programa ECO. El programa ECO es el más eficiente cuando se lavan elementos con suciedad normal.
• Utilice una cantidad apropiada de detergente y abrillantador de acuerdo con las directrices del fabricante.
• El uso del lavavajillas ahorra agua en comparación con el lavado normal a mano.
• Puede encontrar la información sobre el diseño ecológico en www.samsung.com/support.

Para acceder al registro EPREL del modelo:

1. Vaya a https://eprel.ec.europa.eu.
2. Obtenga el identificador del modelo en la etiqueta de energía del producto y escribalo en el cuadro de búsqueda.
3. Se muestra la información de la etiqueta de energía del modelo.
   * Puede acceder directamente a la información del producto en https://eprel.ec.europa.eu/qr/###### (número de registro).
   El número de registro se encuentra en la etiqueta de clasificación de su producto.

Funcionamiento

Tabla de ciclos

* Prelavado : Este programa no activa la función de apertura automática de puerta ni el proceso de secado.

El uso continuado del programa Prelavado durante un tiempo prolongado no es aconsejable. Puede reducir la eficacia del ablandador del agua.

** Autolimpieza : Solo para los modelos DW6*R707*/DW6*R705*

NOTA

El consumo de energía y la duración del programa dependen de la temperatura del agua y la carga.

Funcionamiento

DW5*R407***/DW5*R406***

Programa Automático ECO Intensivo
Cantidad de restos de comida	De poca a mucha Normal Mucha
Secuencia de ciclos	Prelavado (45 °C) ▶Lavadoprincipal (45 °C-55 °C) ▶ Aclarado ▶Aclaradocaliente (65 °C) ▶Secado ▶ Fin	Lavadoprincipal (50 °C) ▶Aclarado ▶ Aclaradocaliente (50 °C) ▶Secado ▶ Fin	Prelavado (50 °C) ▶Lavadoprincipal (60 °C) ▶Aclarado ▶Aclaradocaliente (70 °C) ▶Secado ▶ Fin
Consumo de agua (l) 9,5-13		9,9 (DW5*R406***)9,5 (DW5*R407***)	15,5
Consumo de energía (kWh)	0,85-1,2	0,704 (DW5*R406***)0,755 (DW5*R407***)	1,33
Duración del programa (min)	150 220 175

Programa Delicado	Exprés Rápido
Cantidad de restos de comida	Poca Normal Poca
Secuencia de ciclos	Prelavado ▶ Lavado principal (40 °C) ▶ Aclarado ▶ Aclarado caliente (60 °C) ▶ Secado ▶ Fin	Prelavado (40 °C) ▶ Lavado principal (45 °C) ▶ Aclarado caliente (60 °C) ▶ Secado ▶ Fin	Lavado principal (35 °C) ▶ Aclarado (35 °C)
Consumo de agua (l) 12	9,1 10,5
Consumo de energía (kWh)	0,71	0,77	0,28
Duración del programa (min)	125 60	20

Español 18

DW5*R405***/DW5*R404***

Programa Normal	ECO Intensivo
Cantidad de restos de comida	Normal Normal	Mucha
Secuencia de ciclos	Prelavado (45 °C) ▶Lavadoprincipal (55 °C) ▶Aclarado ▶ Aclaradocaliente (65 °C) ▶Secado ▶ Fin	Lavadoprincipal (45 °C) ▶Aclarado ▶ Aclaradocaliente (60 °C) ▶Secado ▶ Fin	Prelavado (50 °C) ▶Lavadoprincipal (60 °C) ▶Aclarado ▶Aclarado ▶ Aclaradocaliente (70 °C) ▶Secado ▶ Fin
Consumo de agua (l) 13,1		9,5 (DW5*R404***)9,9 (DW5*R405***)	16,5
Consumo de energía (kWh)	1,1	0,780 (DW5*R404***)0,836 (DW5*R405***)	1,3
Duración del programa(min)	175 220 165

Programa Delicado	Exprés Rápido
Cantidad de restos de comida	Poca Normal Poca
Secuencia de ciclos	Prelavado ▶ Lavado principal (40 °C) ▶ Aclarado ▶ Aclarado caliente (60 °C) ▶ Secado ▶ Fin	Prelavado (50 °C) ▶ Lavado principal (60 °C) ▶ Aclarado caliente (60 °C) ▶ Secado ▶ Fin	Lavado principal (35 °C) ▶ Aclarado (35 °C)
Consumo de agua (l) 13,4 9,1 10,5
Consumo de energía (kWh)	0,78 0,75 0,3
Duración del programa (min)	125 60 20

NOTA

El consumo de energía y la duración del programa dependen de la temperatura del agua y la carga.

Español

Funcionamiento

DW6*M503***/DW6*M505***/DW60M5070IB

Programa Intensivo Normal ECO
Cantidad de restos de comida	Mucha Normal Normal
Secuencia de ciclos	Prelavado (50 °C) ▶Lavadoprincipal (60 °C) ▶Aclarado ▶Aclarado ▶ Aclaradocaliente (70 °C) ▶Secado ▶ Fin	Prelavado (45 °C) ▶Lavadoprincipal (55 °C) ▶Aclarado ▶ Aclaradocaliente (65 °C) ▶Secado ▶ Fin	Lavadoprincipal (45 °C) ▶Aclarado ▶ Aclaradocaliente (65 °C) ▶Secado ▶ Fin
Consumo de agua (l) 18,5 15 12
Consumo de energía (kWh)	1,5 1,35 1,037
Duración del programa (min)	170 180 195

Programa ** Delicado Exprés
Cantidad de restos de comida	Poca	Normal
Secuencia de ciclos	Prelavado ▶ Lavado principal (40 °C) ▶ Aclarado ▶ Aclarado caliente (60 °C) ▶ Secado ▶ Fin	Prelavado (50 °C) ▶ Lavado principal (60 °C) ▶ Aclarado caliente (60 °C) ▶ Secado ▶ Fin
Consumo de agua (l)	14,5	10
Consumo de energía (kWh)	0,95	0,9
Duración del programa (min)	130	60

** Delicado : Solo para los modelos DW6*M505***/DW60M5070IB

NOTA

El consumo de energía y la duración del programa dependen de la temperatura del agua y la carga.

Español20

DW6*M6031**/DW6*M605***/DW60M6070IB/DW6*M604***

Programa Intensivo Lavado automático ECO
Cantidad de restos de comida	Mucha Normal	Normal
Secuencia de ciclos	Prelavado (50 °C) ▶Lavadoprincipal (60 °C) ▶Aclarado ▶Aclarado ▶ Aclaradocaliente (70 °C) ▶Secado ▶ Fin	Prelavado (45 °C) ▶Lavado principal (45-55 °C) ▶ Aclarado ▶Aclaradocaliente (65 °C) ▶Secado ▶ Fin	Prelavado ▶ Lavadoprincipal (50 °C) ▶Aclaradocaliente (55 °C) ▶Secado ▶ Fin
Consumo de agua (l) 17,5 11-15 10,5
Consumo de energía (kWh)	1,6 0,9-1,3		0,950(DW6*M6031** /DW6*M605*** /DW60M6070IB)0,936(DW6*M604***)
Duración del programa (min)	175 150 225

Programa Exprés	Prelavado Delicado
Cantidad de restos de comida	Normal	Poca	Poca
Secuencia de ciclos	Prelavado (50 °C) ▶Lavadoprincipal (60 °C) ▶Aclaradocaliente (60 °C) ▶Secado ▶ Fin	Prelavado ▶ Fin	Prelavado ▶ Lavadoprincipal (40 °C) ▶Aclarado ▶ Aclaradocaliente (60 °C) ▶Secado ▶ Fin
Consumo de agua (l)	10	4	13
Consumo de energía (kWh)	1,15	0,02	0,9
Duración del programa(min)	60	15	130

Español 21

Funcionamiento

Programa ** Lavado rápido
Cantidad de restos de comida	Poca
Secuencia de ciclos	Lavado principal (45 °C) ▶ Aclarado caliente (50 °C) ▶ Aclarado caliente (55 °C) ▶ Fin
Consumo de agua (l) 11
Consumo de energía (kWh)	0,75
Duración del programa (min)	30

** Lavado rápido : Solo para los modelos DW6*M6031**/DW6*M605***/DW60M6070IB No se recomienda el uso continuo del programa de lavado rápido durante un tiempo prolongado. Puede reducir la eficacia del ablandador del agua.

NOTA

El consumo de energía y la duración del programa dependen de la temperatura del agua y la carga.

Español22-

Mantenimiento

Limpieza

Mantenga limpio el lavavajillas para mejorar su rendimiento, reducir las reparaciones innecesarias y prolongar su vida útil.

Exterior

Limpie los derrames de la superficie del lavavajillas inmediatamente. Utilice un paño suave y húmedo para limpiar suavemente los derrames y el polvo del panel de control.

PRECAUCIÓN

• No utilice benceno, cera, disolventes, lejía que contenga cloro, alcohol ni otras sustancias químicas. Estos productos pueden decolorar la superficie del lavavajillas y originar manchas.
• El lavavajillas tiene componentes eléctricos en su interior. No rocíe agua directamente sobre el lavavajillas. Proteja los componentes eléctricos del agua.
• Para un panel de puerta de acero inoxidable, utilice un limpiador para acero inoxidable de electrodomésticos y un paño limpio suave.

Interior

Limpie el interior del lavavajillas con regularidad para eliminar la suciedad y los restos de comida.

Limpie el interior del lavavajillas y de la puerta con un paño húmedo.

PRECAUCIÓN

• No quite la junta frontal (el sello largo de goma que cubre la abertura del lavavajillas). La junta mantiene sellado el interior del lavavajillas.
• Utilice un trapo húmedo para eliminar los depósitos de cal o grasa del interior del lavavajillas. Como alternativa, ponga un poco de detergente y luego ejecute un programa vacío a la temperatura de enjuague más elevada.

Mantenimiento

Boquillas

Quite y limpie cada una de las boquillas para evitar que se obstruyan o si ya están obstruidas. Tenga cuidado cuando retire las boquillas, ya que pueden romperse.

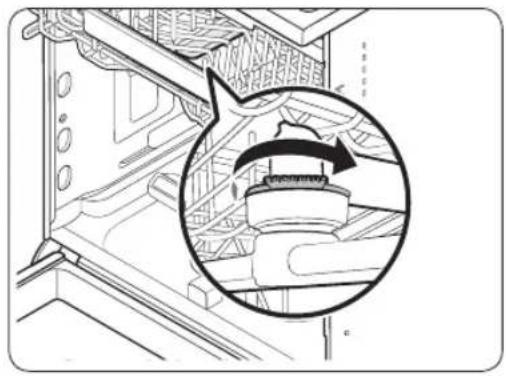

Boquilla de la bandeja superior

1. Abra la puerta y quite la bandeja superior para dejar al descubierto la boquilla.
2. Afloje y retire la tuerca y luego separe la boquilla.
3. Desobstruya y limpie la boquilla.
4. Vuelva a colocar la boquilla y apriete la tuerca con la mano.
5. Gire la boquilla con la mano para asegurarse de que está insertada correctamente.

Boquilla inferior

1. Abra la puerta y retire la bandeja inferior. La boquilla inferior queda a la vista en la parte inferior del lavavajillas.
2. Desobstruya y limpie la boquilla.
3. Vuelva a insertar la boquilla.
4. Gire la boquilla con la mano para asegurarse de que está insertada correctamente.

NOTA

Dependiendo de los modelos, las piezas reales pueden parecer diferentes a las figuras.

Limpieza interior

Recomendamos una limpieza interior cada mes. Puede usar el programa Autolimpieza (si está disponible) o el programa Intensivo sin poner platos. En algunos modelos con función de notificación, el LED puede parpadear después de 20-22 ciclos.

Si el agua corriente es dura, puede evitar la formación de cal en el interior del lavavajillas si añade ácido cítrico al detergente cuando utilice el lavavajillas.

Español24

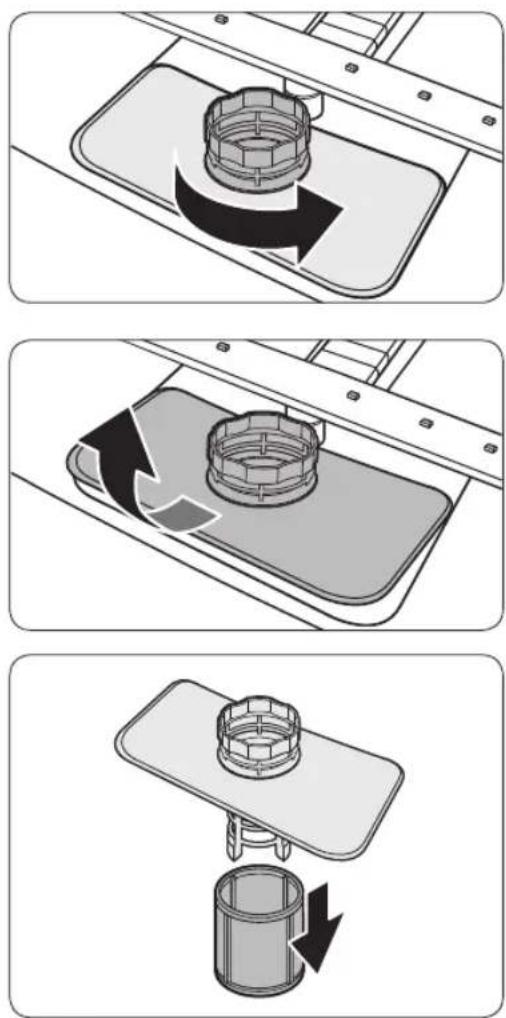

Filtro

Se recomienda limpiar el filtro una vez al mes.

1. Abra la puerta y retire la bandeja inferior.

2. Gire el asa del filtro en el sentido contrario al de las agujas del reloj para desbloquear el Filtro grueso.

3. Retire el Filtro grueso y después el microfiltro cilíndrico que se encuentra debajo.

Mantenimiento

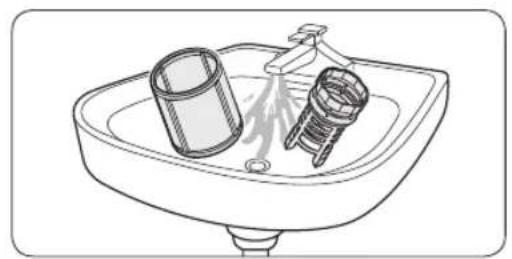

1. Elimine la suciedad y las impurezas del microfiltro y del Filtro grueso.

2. Enjuáguelos con agua corriente y séquelos bien.

3. Vuelva a colocar el filtro y el Filtro grueso.

4. Gire el asa del filtro en el sentido de las agujas del reloj.

NOTA

Dependiendo de los modelos, las piezas reales pueden parecer diferentes a las figuras.

PRECAUCIÓN

Asegúrese de que el Filtro grueso está bien cerrado. Si está floja, puede reducirse la eficacia de la filtración.

Español26-

Solución de problemas

Puntos de comprobación

Si tiene algún problema en el lavavajillas, consulte antes la siguiente tabla e intente realizar las acciones sugeridas.

En caso de reparación del producto por parte de un servicio técnico no autorizado, reparación por cuenta propia o no profesional del producto, Samsung no es responsable de ningún daño al producto, ninguna lesión o cualquier otro problema relativo a la seguridad del producto causado por cualquier intento de reparar el producto, si no sigue cuidadosamente estas instrucciones de reparación y mantenimiento. Cualquier daño al producto causado por un intento de reparar el producto por cualquier persona que no sea un Servicio Técnico Certificado por Samsung no estará cubierto por la garantía.

Síntoma Posible causa Actuación
El lavavajillas no se pone en marcha.	La puerta no está bien cerrada.	Asegúrese de que la puerta está asegurada y completamente cerrada.Asegúrese de que la bandeja superior está bien unida con la boquilla.Asegúrese de que la bandeja superior está bien montada.
	El cable de alimentación no está enchufado.	Conecte el cable de alimentación.
	No se suministra agua.	Asegúrese de que la válvula de suministro de agua está abierta.
	El panel de control está bloqueado.	Desactivar el Bloqueo de controles.
El lavavajillas despidemal olor.	Queda agua del programa anterior.	Con el lavavajillas vacío, añada detergente y luego ejecute el programa Rápido. Solo está disponible en los modelos aplicables.
Queda agua en el lavavajillas después determinar un programa	La manguera de desagüe está doblada u obstruida.	Enderece la manguera o desobstrúyala.

Solución de problemas

Síntoma Posible causa Actuación
Queda comida en los platos.	Se ha seleccionado un programa incorrecto.	• Seleccione un programa adecuado para el nivel de suciedad de la vajilla, según se indica en este manual.
	Los filtros están obstruidos o no están correctamente montados.	• Limpie los filtros.• Asegúrese de montar los filtros correctamente.
	Se ha utilizado una cantidad insuficiente de detergente.	• Utilice una cantidad suficiente de detergente parra cada carga.
	La presión del agua es baja.	• Asegúrese de que la presión se encuentra entre 0,04-1,0 MPa.
	Las boquillas están obstruidas.	• Limpie y desobstruya las boquillas.
	Los platos no están bien cargados o se ha sobrecargado el lavavajillas.	• Disponga los platos de forma que no interfieran con las boquillas ni con el dispensador de detergente.
	El agua es demasiado dura.	• Compruebe el indicador de reposición de la sal y repóngala si es necesario.
Los platos no se secan bien.	No hay abrillantador en el dispensador o no se ha utilizado en cantidad suficiente.	• Añada abrillantador.• Compruebe los ajustes del abrillantador.
	Se han cargado demasiados platos.	• La sobrecarga puede reducir la eficacia del lavado. Cargue la vajilla según lo recomendado.
	Los vasos y copas derraman agua sobre los otros platos al sacarlos.	• Vacíe en primer lugar la bandeja inferior y después la bandeja superior. Así evitará que el agua de la bandeja superior gotee sobre los platos de la bandeja inferior.
	Se han utilizado pastillas multidetergente sin seleccionar la opción Desinfección.	• Seleccione la opción Desinfección o utilice abrillantador.

Español28-

Síntoma Posible causa Actuación
El lavavajillas hace demasiado ruido.	El lavavajillas hace ruido cuando la tapa del dispensador está abierta y la bomba de vaciado está funcionando.	• Esto es normal.
	El lavavajillas no está nivelado.	• Asegúrese de nivelar el lavavajillas.
	La boquilla choca contra los platos y produce un ruido de golpeteo.	• Vuelva a colocar los platos.
Queda una película amarilla o marrón sobre los platos.	Hay manchas de café o té.	• Use un programa con una temperatura más alta.
Los indicadores no se encienden.	El cable de alimentación no está enchufado.	• Conecte el cable de alimentación.
Las boquillas no giran con suavidad.	Las boquillas están obstruidas con restos de alimentos.	• Limpie las boquillas.
Queda una capa blanca sobre los platos.	El agua es demasiado dura.	• Asegúrese de que el indicador de llenado de sal y los ajustes del ablandador son correctos para la dureza del agua de su zona.• Asegúrese de que el tapón del depósito de la sal está bien colocado.
Hay burbujas de aire y rayaduras en el panel de control.	El aire que entra por debajo la película protectora causa la permanencia de las marcas del EPS.	• Quite la película protectora del panel de control.

Solución de problemas

Códigos de información

Si el lavavajillas no funciona, puede aparecer un código de información en la pantalla. Consulte la siguiente tabla e intente realizar las acciones sugeridas.

Código Actuación
LC	Comprobación de fugas• Cierre la válvula de suministro de agua. Vaya al panel de disyuntores doméstico y desconecte el disyuntor del lavavajillas. Después, póngase en contacto con el instalador para que lo repare. Si el problema continúa, póngase en contacto con un centro de servicio local de Samsung.
4C	Comprobación del suministro de agua• Compruebe si la válvula de suministro de agua está cerrada, si se ha suspendido el suministro de agua o si el conducto o la válvula de entrada de agua están congelados u obstruidos por partículas extrañas. Si el problema continúa, póngase en contacto con un centro de servicio local de Samsung.
AC	Comprobación de comunicación de la PCB• Comunicación anormal entre el PCB principal y la PCB secundaria.• Si el problema continúa, póngase en contacto con un centro de servicio autorizado de Samsung.
HC	Comprobación de calentamiento a temperatura alta• Comprobación de funcionamiento. Con el lavavajillas vacío, ponga detergente y realice un programa. Si el problema continúa, vaya al panel de disyuntores doméstico y desconecte el disyuntor del lavavajillas. Después, póngase en contacto con un centro de servicio de Samsung.
tC	Comprobación del termistor• El sensor de temperatura está estropeado (cortocircuito o circuito abierto). Si el problema continúa, póngase en contacto con un centro de servicio autorizado de Samsung.
EC	Comprobación de la bomba de lavado• Funcionamiento anormal de la bomba de lavado. Si el problema continúa, póngase en contacto con un centro de servicio local de Samsung.
PC	Comprobación del motor de distribución• Funcionamiento anómalo con el montaje del motor de distribución o el PCB principal. Si el problema continúa, póngase en contacto con un centro de servicio local de Samsung.

Español30-

Código Actuación
bc2	Comprobación de los botonesBotón presionado durante 30 segundos.Compruebe si hay agua o sustancias extrañas en el botón.Si el problema continúa, póngase en contacto con un centro de servicio local de Samsung.

Si sigue apareciendo un código de información en pantalla, póngase en contacto con un centro de servicio local de Samsung.

Las piezas de repuesto* para los usuarios finales están disponibles durante un mínimo de 10 años**.

* Partes aplicables: bisagras y sellos de puertas, otros sellos, brazos rociadores, filtros de drenaje, bastidores interiores y periféricos de plástico como cestas y tapas.
** Esto significa un mínimo de 10 años a partir del momento en que Samsung ponga en el mercado la última unidad del modelo.

SAMSUNG

¿PREGUNTAS O COMENTARIOS?

PAÍS LLAME	O VISITE NUESTRA PÁGINA WEB
UK 0333 000 0333 www.samsung.com/uk/support
IRELAND (EIRE) 0818 717100 www.samsung.com/ie/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
NETHERLANDS 088 90 90 100 www.samsung.com/nl/support
GERMANY 06196 77 555 77 www.samsung.com/de/support
SWEDEN 0771 726 786 www.samsung.com/se/support
NORWAY	21629099	www.samsung.com/no/support
FINLAND	030-6227 515	www.samsung.com/fi/support
DENMARK	707 019 70	www.samsung.com/dk/support
ITALIA	800-SAMSUNG (800.7267864)	www.samsung.com/it/support
SPAIN	91 175 00 15	www.samsung.com/es/support
PORTUGAL	808 207 267	www.samsung.com/pt/support
POLAND	[IM]801-172-678* lub [phone]*Specjalistyczna infolinia do obsługi zapytańdotyczących telefonów komórkowych:801-672-678*(opłata według taryfy operatora)[CE]801-172-678* lub [phone]*(opłata według taryfy operatora)	http://www.samsung.com/pl/support/
HUNGARY	0680SAMSUNG (0680-726-7864)	www.samsung.com/hu/support
CROATIA	072 726 786	www.samsung.com/hr/support
ALBANIA	045 620 202	www.samsung.com/al/support
North Macedonia	023 207 777	www.samsung.com/mk/support
SLOVENIA	080 697 267 (brezplaćna številka)	www.samsung.com/si/support
BOSNIA	055 233 999	www.samsung.com/ba/support
ESTONIA 800-7267	www.samsung.com/ec/support
LITHUANIA	8-800-77777	www.samsung.com/lt/support
LATVIA	8000-7267	www.samsung.com/lv/support

Recomendamos que limpe o filtro mensalmente.
