BEDIENUNGSANLEITUNG DW50R4070FW SAMSUNG

Aufstellen des Geräts 3

Anforderungen an Aufstellung und Installation 3

Vor der ersten Verwendung 4

Verwenden von Spülmittel 4

Verwenden von Klarpüler 9

Verwenden von Wasserenthärter 12

Bedienung 14

Programmübersicht 14

Tipp zum Energie- und Wassersparen 15

Programmübersicht 16

Wartung und Pflege 23

Reinigung 23

Fehlerbehebung 27

Prüfpunkte 27

Informationscodes 30

Deutsch2

Aufstellen des Geräts

Anforderungen an Aufstellung und Installation

Um die Gefahr von Bränden, Stromschlägen oder Verletzungen auszuschließen, sind sämtliche Verkabelungs- und Erdungsarbeiten von einem qualifizierten Techniker durchzuführen.

Stromversorgung

• Die Stromversorgung erfolgt über einen eigenen 220-240 V\~ -Stromkreis (mit 50 Hz) für die Spülmaschine.
• Steckdose mit einem maximal zulässigen Strom von 16 A (maximal 11 A für die Spülmaschine)

⚠️ WARNING

• Verwenden Sie niemals ein Verlängerungskabel.
• Verwenden Sie nur das im Lieferumfang der Spülmaschine enthaltene Netzkabel.
• Kontrollieren Sie nach der Installation, dass der Netzstecker nicht geknickt oder beschädigt ist.

Erdung

Für eine dauerhafte Erdung muss die Spülmaschine ordnungsgemäß an ein geerdetes Metallteil oder ein fest installiertes Leitungssystem angeschlossen werden. Der Erdungsleiter muss zusammen mit den Leiterbahnen verlegt und dann an die Erdungsklemme oder -leitung an der Spülmaschine angeschlossen werden.

⚠️ WARNING

• Schließen Sie das Erdungskabel niemals an Wasserleitungen aus Kunststoff, Gasleitungen oder Heißwasserleitungen an. Nicht ordnungsgemäß angeschlossene Erdleiter können einen Stromschlag verursachen.
• Manipulieren Sie nicht den Stecker der Spülmaschine. Wenn der Netzstecker nicht in die vorgesehene Steckdose passt, wenden Sie sich an einen qualifizierten Elektriker, um eine geeignete Steckdose zu installieren.

Wasserversorgung

• Die Frischwasserleitung muss für einen Wasserdruck zwischen 0,04 MPa und 1 MPa geeignet sein.
• Die Wassertemperatur muss weniger als 60 °C betragen.
- Als Anschluss muss ein Hahn mit einem 3/4-Zoll-Außengewinde am Wasseranschluss installiert werden.

Zur Vermeidung von Lecks stellen Sie Folgendes sicher:

• Sorgen Sie dafür, dass alle Wasseranschlüsse leicht erreichbar sind.
• Schließen Sie die Wasserhähne, wenn Sie die Spülmaschine nicht benutzen.
• Überprüfen Sie die Anschlüsse der Wasserschläuche auf Lecks.
• Um Lecks zu stoppen, dichten Sie die Wasserleitungsanschlüsse und -verbindungen mit Teflonband oder Dichtmasse ab.

Aqua Stop

Der Aqua Stop ist eine elektrische Komponente, mit der Wasseraustritt aus der Maschine verhindert wird. Die Aqua Stop-Komponente ist am Wasserschlauch angebracht und unterbindet die Wasserversorgung automatisch, sobald der Schlauch beschädigt wird.

VORSICHT

• Behandeln Sie den Aqua Stop vorsichtig.
• Verdrehen und verbiegen Sie nicht den Wasserschlauch, der an den Aqua Stop angeschlossen ist. Schließen Sie die Wasserhähne und ziehen Sie sofort den Netzstecker, wenn der Aqua Stopp beschädigt ist. Wenden Sie sich anschließend an ein Samsung-Kundendienstzentrum oder einen qualifizierten Techniker.

Bodenbelag

• Stellen Sie mit Hilfe mit der höhenverstellbaren Füße sicher, dass die Spülmaschine waagerecht steht.
• Nachdem Sie die Nivellierung abgeschlossen haben, müssen Sie kontrollieren, ob sich die Tür öffnen und schließen lässt.

Vor der ersten Verwendung

Es gibt die beiden folgenden Arten von Spülmittelbehältern. Lesen Sie die Anweisungen, um den den richtigen Spülmittelbehälter für Ihre Spülmaschine zu ermitteln.

Verwenden von Spülmittel

Spülmittelbehälter

Sie müssen für alle Programme Spülmittel in den Spülmittelbehälter füllen. Um eine optimale Spülleistung zu gewährleisten, bestimmen Sie die Spülmittelmenge entsprechend dem gewählten Programm.

WARNING

• Nehmen Sie niemals Geschirrspülmittel in den Mund. Vermeiden Sie es, die Spülmitteldämpfe einzuatmen. Geschirrspülmittel enthält Reizstoffe und ätzende Chemikalien, die Atemwegserkrankungen auslösen können. Suchen Sie unverzüglich einen Arzt auf, wenn Geschirrspülmittel dennoch verschluckt oder eingeatmet wurde.
• Bewahren Sie das Spülmittel außerhalb der Reichweite von Kindern auf.

VORSICHT

• Verwenden Sie nur Spülmaschinenmittel. Normale Spülmittel produzieren zu viel Schaum. Dies kann die Leistungsfähigkeit der Spülmaschine beeinträchtigen oder eine Fehlfunktion verursachen.
• Sie erzielen mit der Spülmaschine möglicherweise keine guten Ergebnisse, wenn Sie nicht ausreichend Spülmittel hineingeben. Bei normal verschmutztem Geschirr empfehlen wir 20-25 Gramm. Dieser Wert kann sich jedoch je nach Spülmittelhersteller unterscheiden. Befolgen Sie deshalb bitte die Empfehlungen Ihres jeweiligen Herstellers.
• Wir empfehlen 15-20 Gramm für die Modelle DW5*****.

Deutsch4

Einfüllen des Spülmittels

- Typ A

1. Drücken Sie zum Öffnen rechts am Deckel auf die Entriegelung des Spülmittelfachs.

HINWEIS

Der Deckel bleibt am Ende des Spülprogramms geöffnet.

1. Geben Sie die empfohlene Spülmittelmenge direkt in das Spülmittelfach.

1. Schieben Sie den Deckel zum Verschließen nach oben.

Vor der ersten Verwendung

1. Wenn das Geschirr stark verschmutzt ist, geben Sie, um bessere Reinigungsergebnisse zu erzielen, eine kleine Menge des Spülmittels auf die Tür.

HINWEIS

Dieses zusätzliche Spülmittel tritt beim Vorspülen in Aktion.

Die Abdeckung öffnet sich automatisch, um das Spülmittel während des Abwaschens auszugeben.

Deutsch6

• Typ B


1. Drücken Sie zum Öffnen auf die Entriegelung an der Klappe des Spülmittelfachs.

HINWEIS

Die Klappe ist am Ende eines Spülprogramms immer geöffnet.

1. Geben Sie die empfohlene Spülmittelmenge direkt in das Spülmittelfach.

2. Schließen Sie die Klappe. Schieben Sie sie dazu nach links und dann nach unten.

HINWEIS

Es gibt keine spezielle Taste für die Verwendung von Spülmaschinentabs.

Vor der ersten Verwendung

1. Wenn das Geschirr stark verschmutzt ist, geben Sie, um bessere Reinigungsergebnisse zu erzielen, eine kleine Menge des Spülmittels auf die Tür.

HINWEIS

Dieses zusätzliche Spülmittel tritt beim Vorspülen in Aktion.

Die Abdeckung öffnet sich automatisch, um das Spülmittel während des Abwaschens auszugeben.

Deutsch8

Verwenden von Klarpüler

Klarspülerbehälter

Klarspüler verbessert die Trocknungsleistung der Spülmaschine. Füllen Sie Klarspüler nach, wenn die Nachfüllanzeige für den Klarspüler auf dem Bedienfeld aufleuchtet. Verwenden Sie nur flüssige Klarspüler.

Pulver als Klarspüler verstopft die Öffnung des Vorratsbehälters und verursacht Fehlfunktionen der Spülmaschine.

⚠ VORSICHT

• Füllen Sie nicht irgendeinen Klarspüler in den Klarspülerbehälter ein.
• Überfüllen Sie den Vorratsbehälter nicht. Überschüssiger Klarspüler kann während des Programms austreten.

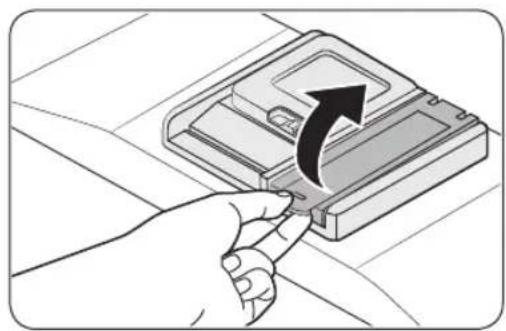

Einfüllen des Klarspülers

- Typ A

1. Öffnen Sie den Verschluss des Klarspülerbehälters.

HINWEIS

Wenn Sie zusätzlich zu den Spülmaschinentabs Klarspüler verwenden, verbessern Sie die Trockenleistung.

1. Füllen Sie Klarspüler in den Klarspülerbehälter.

VORSICHT

Befüllen Sie den Behälter nur bis zur maximalen Füllstandsanzeige. Überschüssiger Klarspüler kann während der Programme auslaufen.

Vor der ersten Verwendung

1. Schließen Sie den Klarspülerbehälter. Drehen Sie dazu den Verschluss im Uhrzeigersinn.

Dosiereinstellung für den Klarspüler

Sie können die Klarspülermenge einzustellen, die während eines Programms ausgegeben wird.

Die Tasten, die Sie drücken müssen, um in den Einstellmodus zu wechseln, können sich je nach Modell unterscheiden.

Stellen Sie fest, welche dies bei Ihrem Modell sind.

• DW6*R70**** / DW5*R407*BB / DW5*R406*BB: A (AUTO), B (Desinfizieren)
• DW5*R405*BB / DW5*R404*BB: A (Normal), B (Desinfizieren)
• DW5*R40**F*: A (Programm), B (Klarspüler einfüllen)
• Halten Sie die Taste A fünf Sekunden lang gedrückt.
• Drücken Sie die Taste B, um das Menü zum Einstellen der Klarspülermenge zu öffnen.
• Auf dem Display wird die aktuelle Einstellung angezeigt. (Standardeinstellung: „d4“)
• Drücken Sie die Taste A, um die Einstellung zu ändern.
• Sie können zwischen d1 bis d5 (Minimum bis Maximum) wählen.
• Warten Sie 5 Sekunden lang, um die Einstellung zu speichern.
• DW6*M5***BB / DW60M5070IB: A (Express)
• Modelle DW6*M5***F*/S*/U*: A (Programm)
• Halten Sie die Taste A fünf Sekunden lang gedrückt.
• Drücken Sie die Taste Startzeitvorwahl, um in den Einstellmodus für Klarspüler zu wechseln.
• Auf dem Display wird die aktuelle Einstellung angezeigt.
• Drücken Sie die Taste A, um die gewünschte Klarspülermenge einzustellen.
• Sie können zwischen d1 bis d5 (Minimum bis Maximum) wählen.
• Warten Sie 5 Sekunden, um die Einstellung zu speichern.

Deutsch10

• Typ B


1. Öffnen Sie den Deckel des Klarspülerbehälters. Drehen Sie dazu den Deckel gegen den Uhrzeigersinn.

HINWEIS

Wenn Sie zusätzlich zu den Spülmaschinentabs Klarspüler verwenden, verbessern Sie die Trockenleistung.

1. Füllen Sie Klarspüler in den Klarspülerbehälter.

HINWEIS

Achten Sie beim Nachfüllen auf das Anzeigefenster am Klarspülerbehälter.

VORSICHT

Befüllen Sie den Behälter nur bis zur maximalen Füllstandsanzeige. Überschüssiger Klarspüler kann während der Programme auslaufen.

1. Drehen Sie den Dosierschalter am Klarspülerbehälter auf eine Zahl zwischen 1 und 6.

2. Je höher die Zahl, desto mehr Klarspüler wird verwendet.

3. Wählen Sie eine höhere Stufe, um die Trocknungsleistung zu verbessern.
4. Stellen Sie eine niedrigere Stufe ein, wenn sich das Geschirr verfärbt.

5. Wenn Sie den Dosierschalter für den Klarspüler nicht einfach drehen können, versuchen Sie es mit einer Münze.

6. Schließen Sie den Deckel des Klarspülerbehälters. Drehen Sie dazu den Deckel im Uhrzeigersinn.

Vor der ersten Verwendung

Verwenden von Wasserenthärter

Salzbehälter

Die Wasserenthärtungsanlage ist so konzipiert, dass Mineralien aus dem Wasser entfernt werden, da diese sich nachteilig oder schädlich auf den Betrieb des Gerätes auswirken können. Für bessere Ergebnisse empfehlen wir weiches Wasser. Hartes Wasser enthält Verunreinigungen, die die Reinigungsleistung reduzieren können. Wenn das Frischwasser einen Härtegrad von mehr als 1,0 mmol/l (6 °d auf der deutschen Skala) aufweist, müssen Sie das Wasser enthärten.

• Um das Wasser weichen zu machen, müssen Sie ein für die Spülmaschine geeignetes Salz verwenden und die Enthärtungsanlage passend zum Wasser in Ihrer Region einstellen. Weitere Informationen über die Wasserhärte in Ihrer Region erhalten Sie bei Ihrem örtlichen Wasserwerk.
• Wenn der Härtegrad des Frischwassers nicht sicher bestimmbar ist, wählen Sie in den Einstellungen der Spülmaschine den höchsten Härtegrad aus. Wenn die Wasserhärte z. B. im Bereich von 6,7 mmol/l bis 9,0 mmol/l liegt, stellen Sie die Spülmaschine auf 9,0 mmol/l ein.
• Die Standardeinstellung für die Wasserhärte der Spülmaschine beträgt 3 (2,1- 3,0 mmol/l). Wenn diese Einstellung der Wasserhärte in Ihrer Gegend entspricht, gibt es keine Notwendigkeit, sie zu ändern.

HINWEIS

• Es wird empfohlen, beim Einstellen die Angaben in der folgenden Tabelle (oder Manuell) zu beachten.
• Werkseinstellungen: H3

Wasserhärte				Einstellung der Wasserhärte	Salzverbrauch (Gramm/ Spülprogramm)	Reichweite (Spülprogramme/ 1 kg)
°dH °fH	°Clark mm	bl/l
0-5 0-9	0-6 0-0,9	4 H1 0 /
6-11 10	-20 7-14	1,0-2,0 H2	20	60
12-17 21	-30 15-21	2,1-3,0	H3 30	50
18-22 31	-40 22-28	3,1-4,0	H4 40	40
23-34 41	-60 29-42	4,1-6,0	H5 50	30
35-55 61	-98 43-69	6,1-9,8	H6 60	20

HINWEIS

• 1 dH (deutscher Härtegrad) = 0,178 mmol/l
• 1 Clark (britischer Härtegrad) = 0,143 mmol/l
• 1 fH (französischer Härtegrad) = 0,1 mmol/l
- Setzen Sie sich mit Ihren örtlichen Wasserversorger in Verbindung, um Auskunft über die Härte Ihrer Wasserversorgung zu erhalten.

Deutsch12-

HINWEIS

Funktionsweise der Regeneration der Wasserenthärtungsanlage (ÖKO-Programm mit Härteeinstellung H3)

• Arbeitet bei Beginn des Trockenvorgangs etwa 2 Minuten lang und verbraucht 2 l Wasser und 0,0002 kWh Energie
  • Die Regeneration erfolgt jeweils nach 5 Spülvorgängen

So stellen Sie den Härtegrad ein

Die Spülmaschine ermöglicht das Einstellen des Salzverbrauchs entsprechend der Härte des verwendeten Wassers. Hiermit soll der Salzverbrauch an Ihre jeweiligen Gegebenheiten angepasst und optimiert werden. Gehen Sie folgendermaßen vor, um den Salzverbrauch einzustellen:

Die Tasten, die Sie drücken müssen, um in den Einstellmodus zu wechseln, können sich je nach Modell unterscheiden.

Stellen Sie fest, welche dies bei Ihrem Modell sind.

• DW6*R70**** / DW5*R407*BB / DW5*R406*BB: A (AUTO)
• DW5*R405*BB / DW5*R404*BB: A (Normal)
• Halten Sie die Taste A fünf Sekunden lang gedrückt.
• Drücken Sie die Taste Startzeitvorwahl, um das Menü zum Einstellen der Wasserhärte auszuwählen.
• Auf dem Display wird die aktuelle Einstellung angezeigt.
• Drücken Sie die Taste A, um die Einstellung zu ändern.
• Sie können eine Einstellung von H1 bis H6 (Weich bis Hart) auswählen.
• Warten Sie 5 Sekunden, um die Einstellung zu speichern.

- DW6*M6***BB / DW60M6070IB: A (Vorspülen)

1. Drücken Sie die Taste A fünf Sekunden lang, um das Menü zum Einstellen der Wasserhärte auszuwählen.

- Auf dem Display wird die aktuelle Einstellung angezeigt.

1. Drücken Sie die Taste A, um die Einstellung zu ändern.
2. Sie können eine Einstellung von H1 bis H6 (Weich bis Hart) auswählen.
3. Warten Sie 5 Sekunden, um die Einstellung zu speichern.

Bedienung

Programmübersicht

ECO	ÖKO *	In diesem Programm werden Strom- und Wasserverbrauch reduziert. Es ist für normal verschmutztes Geschirr geeignet
	AUTO / Automatikprogramm	In diesem Programm wird der Verschmutzungsgrad erkannt und automatisch das dafür optimale Programm gestartet.
	Normal	Für normal verschmutzte Teile, wie z. B. Teller, Gläser, Schüsseln und nur leicht verschmutzte Pfannen.
	Intensiv	Wählen Sie dieses Programm für stark verschmutzte Gegenstände.
	Schonprogramm	Wählen Sie diesen Programm für leicht verschmutzte, zerbrechliche Gegenstände wie Gläser.
	Express Kurzprogramm für normal verschmutzte täglich genutzte Teile
[XXX4]	Kurzprogramm	Wählen Sie diesen Programm, um leicht verschmutzte Teile in kurzer Zeit zu spülen.
	Vorspülen	Spülen mit kaltem Wasser, um Schmutz zu entfernen, bevor ein anderes Programm ausgeführt wird.
	Flüsterbetrieb	Wählen Sie dieses Programm, wenn das Gerät sanfter und leiser spülen soll. Dieser Zyklus wäscht etwas langsamer, erzeugt aber 2 Dezibel weniger Lärm als das ÖKO-Programm.
	Selbstreinigung	Wählen Sie dieses Programm, um die Spülmaschine im Inneren zu reinigen. Stellen Sie sicher, dass die Spülmaschine leer ist.

Das verwendete Programm kann sich je nach Modell unterscheiden.

* Die Werte für das ÖKO-Programm wurden entsprechend der Prüfnorm EN 60436:2020 ermittelt. Bei den für die anderen Programme angegebenen Werten handelt es sich nur um Richtwerte.

Deutsch14

Tipp zum Energie- und Wassersparen

• Das ÖKO-Programm ist geeignet, um normal verschmutztes Geschirr zu reinigen. Hierfür ist es im Hinblick auf seinen kombinierten Energie- und Wasserverbrauch das effizienteste Programm und es wird zur Beurteilung der Konformität zur Ökodesign-Richtlinie der EU (KOMMISSIONSVERORDNUNG (EU) 2019/2022) eingesetzt.
• Das manuelle Vorspülen von Geschirr bewirkt erhöhten Wasser- und Energieverbrauch und wird nicht empfohlen.
  Vor dem Einräumen des Geschirrs in die Spülmaschne können Sie ein Messer o. Ä. verwenden, um große Essensreste zu entfernen.
• Die Frischwassertemperatur darf bis zu 60 °C betragen, und beim Anschluss der Maschine an eine Warmwasserversorgung wird weniger Strom verbraucht.
• Es ist besser, den Korb wenn möglich ganz zu füllen, ihn aber nicht zu überladen.
• Verwenden Sie das ÖKO-Programm, um Wasser und Energie zu sparen. Das ÖKO- Programm spült normal verschmutztes Geschirr am effizientesten.
• Verwenden Sie eine ausreichende Menge an Spülmittel und beachten Sie beim Spülen die Angaben des Herstellers.
• Durch den Einsatz eines Geschirrspülers sparen Sie im Vergleich zur normalen Handwäsche Wasser.
  • Informationen zum Ökodesign finden Sie unter www.samsung.com/support.

So erhalten Sie Zugriff auf die EPREL-Registrierung des Modells:

1. Wechseln Sie zu https://eprel.ec.europa.eu
2. Ermitteln Sie die Modellkennung auf dem Energieaufkleber des Geräts und geben Sie sie in das Suchfeld ein
3. Die Angaben zur Energiekennzeichnung des Modells werden angezeigt
   * Über https://eprel.ec.europa.eu/qr/###### (Registrierungsnummer) können Sie direkt auf die Geräteinformationen zugreifen
   Die Registrierungsnummer finden Sie auf dem Typenschild Ihres Geräts.

Bedienung

Programmübersicht

Programm AUTO ÖKO Intensiv
Menge an Speiseresten	Normal Normal Stark
Programmablauf	Vorspülen (45 °C) ►Hauptspülgang (55 °C-65 °C) ►Abspülen ►Heißspülen (50 °C-70 °C) ►Trocknen ►Ende	Vorspülen ►Hauptspülgang(50 °C) ►Abspülen ►Heißspülen (48 °C) ►Trocknen ►Ende	Vorspülen (50 °C) ►Hauptspülgang(65 °C) ►Abspülen ►Heißspülen (58 °C) ►Trocknen ►Ende
Wasserverbrauch (L) 8,5-18 9,9 16,6
Energieverbrauch(kWh)	0,85-1,55	0,848(DW6*R707***/DW6*R705***)0,836(DW6*R704***)	1,5
Programmdauer(in Minuten )	150 210 205

Programm Schonprogramm Express * Vorspülen
Menge an Speiseresten	Gering	Normal	Gering
Programmablauf	Vorspülen (40 °C) ▶Hauptspülgang(50 °C) ▶ Abspülen ▶Heißspülen (50 °C) ▶Trocknen ▶ Ende	Hauptspülgang(60 °C) ▶ Abspülen ▶Heißspülen (55 °C) ▶Trocknen ▶ Ende	Vorspülen ▶ Ende
Wasserverbrauch (L)	13,5	15	4,1
Energieverbrauch(kWh)	0,95	0,95	0,02
Programmdauer(in Minuten )	120	60	15

Deutsch16

Programm Flüsterbetrieb ** Selbstreinigung
Menge an Speiseresten Normal -
Programmablauf	Vorspülen (35 °C) ▶Hauptspülgang(60 °C) ▶ Abspülen ▶Heißspülen (55 °C) ▶Trocknen ▶ Ende	Vorspülen ▶Hauptspülgang(70 °C) ▶ Abspülen ▶Heißspülen (70 °C) ▶Trocknen ▶ Ende
Wasserverbrauch (L) 13	15
Energieverbrauch(kWh)	1,5 1,25
Programmdauer(in Minuten )	270 145

* Vorspülen: In diesem Programm werden weder die Türautomatik noch der Trocknungsgang aktiviert. Von der Dauernutzung des Vorspülprogramms über einen längeren Zeitraum hinweg wird abgeraten. Dies kann dazu führen, dass die Leistung der Wasserenthärtungsanlage zurückgeht.

** Selbstreinigung: Nur für Modelle DW6*R707*/DW6*R705*

HINWEIS

Die Leistungsaufnahme und die Programmdauer hängen von der Wassertemperatur und/oder der Füllung ab.

Deutsch 17

Bedienung

DW5*R407***/DW5*R406***

Programm AUTO ÖKO Intensiv
Menge an Speiseresten	Sehr gering bis hoch Normal Stark
Programmablauf	Vorspülen (45 °C) ▶Hauptspülgang (45 °C-55 °C) ▶ Klarspülen ▶Heißspülen (65 °C) ▶Trocknen ▶ Ende	Hauptspülgang(50 °C) ▶ Klarspülen ▶Heißspülen (50 °C) ▶Trocknen ▶ Ende	Vorspülen (50 °C) ▶Hauptspülgang(60 °C) ▶ Klarspülen ▶Klarspülen ▶Heißspülen (70 °C) ▶Trocknen ▶ Ende
Wasserverbrauch (L) 9,5-13		9,9 (DW5*R406***)9,5 (DW5*R407***)	15,5
Energieverbrauch(kWh)	0,85-1,2	0,704 (DW5*R406***)0,755 (DW5*R407***)	1,33
Programmdauer(in Minuten )	150 220 175

Programm Schonprogramm Express Kurzprogramm
Menge an Speiseresten	Gering	Normal	Gering
Programmablauf	Vorspülen ►Hauptspülgang(40 °C) ►Klarspülen ►Heißspülen (60 °C) ►Trocknen ► Ende	Vorspülen (40 °C) ►Hauptspülgang(45 °C) ►KlarspülenHeißspülen (60 °C) ►Trocknen ► Ende	Hauptspülgang(35 °C) ►Klarspülen(35 °C)
Wasserverbrauch (L)	12	9,1 10,5
Energieverbrauch(kWh)	0,71	0,77	0,28
Programmdauer(in Minuten )	125	60	20

Deutsch18-

DW5*R405***/DW5*R404***

Programm Normal	ÖKO Intensiv
Menge an Speiseresten	Normal Normal Stark
Programmablauf	Vorspülen (45 °C) ▶Hauptspülgang(55 °C) ▶ Klarspülen ▶Heißspülen (65 °C) ▶Trocknen ▶ Ende	Hauptspülgang (45 °C) ▶Klarspülen ▶Heißspülen (60 °C) ▶Trocknen ▶ Ende	Vorspülen (50 °C) ▶Hauptspülgang(60 °C) ▶ Klarspülen ▶Klarspülen ▶Heißspülen (70 °C) ▶Trocknen ▶ Ende
Wasserverbrauch (L) 13,1		9,5 (DW5*R404***)9,9 (DW5*R405***)	16,5
Energieverbrauch(kWh)	1,1	0,780 (DW5*R404***)0,836 (DW5*R405***)	1,3
Programmdauer(in Minuten )	175 220 165

Programm Schonprogramm Express Kurzprogramm
Menge an Speiseresten Gering Normal Gering
Programmablauf	Vorspülen ►Hauptspülgang(40 °C) ►Klarspülen ►Heißspülen (60 °C) ►Trocknen ► Ende	Vorspülen (50 °C) ►Hauptspülgang (60 °C) ►KlarspülenHeißspülen (60 °C) ►Trocknen ► Ende	Hauptspülgang(35 °C) ►Klarspülen(35 °C)
Wasserverbrauch (L) 13,4 9,1 10,5
Energieverbrauch(kWh)	0,78	0,75 0,3
Programmdauer(in Minuten )	125	60	20

HINWEIS

Die Leistungsaufnahme und die Programmdauer hängen von der Wassertemperatur und/oder der Füllung ab.

Deutsch

Bedienung

DW6*M503***/DW6*M505***/DW60M5070IB

Programm Intensiv Normal ÖKO
Menge an Speiseresten Stark Normal Normal
Programmablauf	Vorspülen (50 °C) ▶Hauptspülgang(60 °C) ▶Klarspülen ▶Klarspülen ▶Heißspülen (70 °C) ▶Trocknen ▶ Ende	Vorspülen (45 °C) ▶Hauptspülgang(55 °C) ▶Klarspülen ▶Heißspülen (65 °C) ▶Trocknen ▶ Ende	Hauptspülgang (45 °C) ▶Klarspülen ▶Heißspülen (65 °C) ▶Trocknen ▶ Ende
Wasserverbrauch (L) 18,5 15 12
Energieverbrauch(kWh)	1,5 1,35 1,037
Programmdauer(in Minuten )	170 180 195

Programm ** Schonprogramm		Express
Menge an Speiseresten	Gering Normal
Programmablauf	Vorspülen ►Hauptspülgang(40 °C) ►Klarspülen ►Heißspülen (60 °C) ►Trocknen ► Ende	Vorspülen (50 °C) ►Hauptspülgang(60 °C) ►KlarspülenHeißspülen (60 °C) ►Trocknen ► Ende
Wasserverbrauch (L)	14,5	10
Energieverbrauch(kWh)	0,95	0,9
Programmdauer(in Minuten )	130	60

** Schonprogramm: Nur für Modelle DW6*M505***/DW60M5070IB

HINWEIS

Die Leistungsaufnahme und die Programmdauer hängen von der Wassertemperatur und/oder der Füllung ab.

Deutsch20

DW6*M6031**/DW6*M605***/DW60M6070IB/DW6*M604***

Programm Intensiv Automatikprogramm ÖKO
Menge an Speiseresten Stark Normal Normal
Programmablauf	Vorspülen (50 °C) ►Hauptspülgang(60 °C) ►Klarspülen ►Klarspülen ►Heißspülen (70 °C) ►Trocknen ► Ende	Vorspülen (45 °C) ►Hauptspülgang (45-55 °C) ►Klarspülen ►Heißspülen (65 °C) ►Trocknen ► Ende	Vorspülen ►Hauptspülgang (50 °C) ►KlarspülenHeißspülen (55 °C) ►Trocknen ► Ende
Wasserverbrauch (L) 17,5 11-15 10,5
Energieverbrauch(kWh)	1,6 0,9-1,3		0,950(DW6*M6031** /DW6*M605*** /DW60M6070IB)0,936(DW6*M604***)
Programmdauer(in Minuten )	175 150 225

Programm Express	Vorspülen	Schonprogramm
Menge an Speiseresten	Normal	Gering	Gering
Programmablauf	Vorspülen (50 °C) ▶Hauptspülgang(60 °C) ▶ KlarspülenHeißspülen (60 °C) ▶Trocknen ▶ Ende	Vorspülen ▶ Ende	Vorspülen ▶Hauptspülgang (40 °C) ▶Klarspülen ▶Heißspülen (60 °C) ▶Trocknen ▶ Ende
Wasserverbrauch (L)	10	4	13
Energieverbrauch(kWh)	1,15	0,02	0,9
Programmdauer(in Minuten )	60	15	130

Deutsch 21

Bedienung

Programm ** Kurzprogramm
Menge an Speiseresten Gering
Programmablauf	Hauptspülgang(45 °C) ▶Heißspülen ▶ (50 °C)Heißspülen (55 °C) ▶Ende
Wasserverbrauch (L) 11
Energieverbrauch(kWh)	0,75
Programmdauer(in Minuten )	30

** Kurzprogramm: Nur für Modelle DW6*M6031**/DW6*M605***/DW60M6070IB

Von der regelmäßigen Verwendung des Kurzprogramms über einen längeren Zeitraum hinweg wird abgeraten. Dies kann dazu führen, dass die Leistung der Wasserenthärtungsanlage zurückgeht.

HINWEIS

Die Leistungsaufnahme und die Programmdauer hängen von der Wassertemperatur und/oder der Füllung ab.

Deutsch22-

Wartung und Pflege

Reinigung

Durch gute Pflege Ihrer Spülmaschine verbessern Sie ihre Leistung, vermeiden unnötige Reparaturen und verlängern ihre Lebensdauer.

Außenflächen

Wischen Sie Tropfen von den Oberflächen der Spülmaschine sofort ab. Verwenden Sie dafür ein weiches, feuchtes Tuch, um Tropfen und Staub vorsichtig vom Bedienfeld abzuwischen.

VORSICHT

• Verwenden Sie keinesfalls Benzol, Wachs, Verdünner, Chlorbleiche, Alkohol oder andere Chemikalien. Solche Stoffe können die Innenwände der Spülmaschine verfärben und Flecken verursachen.
• Im Innern der Spülmaschine befinden sich elektrische Teile. Spritzen Sie kein Wasser direkt auf die Spülmaschine. Schützen Sie elektrische Komponenten vor Wasser.
• Verwenden Sie für eine Türverkleidung aus Edelstahl einen Edelstahlreiniger für Haushaltsgeräte und ein sauberes, weiches Tuch.

Innenseiten des Geräts

Reinigen Sie regelmäßig das Innere der Spülmaschines, um Schmutz oder Nahrungsmittelrückstände zu entfernen. Wischen Sie die Innenseiten der Spülmaschine und der Tür mit einem feuchten Geschirrtuch ab.

VORSICHT

• Entfernen Sie keinesfalls die vordere Dichtung (die lange Gummilippe, die um die Öffnung der Spülmaschine geführt ist). Die Dichtung isoliert das Innere der Spülmaschine nach außen.
• Verwenden Sie ein feuchtes Tuch, um Kalk oder Fettablagerungen im Inneren der Geschirrspülmaschine zu beseitigen. Alternativ können Sie etwas Reinigungsmittel auftragen und dann bei höchster Spültemperatur einen Leerprogramm durchlaufen lassen.

Wartung und Pflege

Sprüharm

Um zu verhindern, dass die Düsen verstopfen, oder um verstopfte Düsen zu reinigen, müssen Sie den entsprechenden Sprüharm ausbauen die betroffenen Düsen reinigen. Seien Sie vorsichtig, wenn Sie den Sprüharm ausbauen, denn er könnt brechen.

Sprüharm am Oberkorb

1. Öffnen Sie die Tür, und ziehen Sie dann den Oberkorb heraus, um an den oberen Sprüharm zu gelangen.
2. Lösen und entfernen Sie die Befestigungsmutter, und nehmen Sie dann den Sprüharm aus dem Gerät.
3. Beseitigen Sie Verstopfungen und reinigen Sie den Sprüharm.
4. Setzen Sie den Sprüharm wieder ein, und ziehen Sie die Mutter anschließend von Hand fest.
5. Drehen Sie den Sprüharm mit der Hand, um sicherzustellen, dass er richtig eingesetzt ist

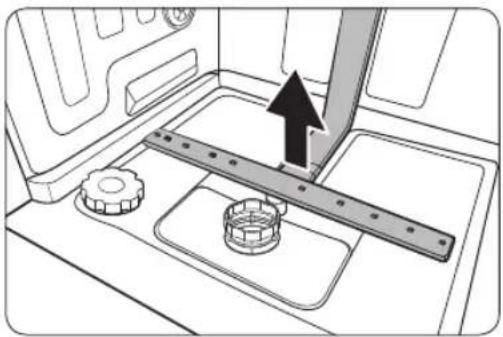

Unterer Sprüharm

1. Öffnen Sie die Tür, und ziehen Sie dann den Oberkorb heraus. Der unteren Sprüharm sehen Sie ganz unten.
2. Beseitigen Sie Verstopfungen und reinigen Sie den Sprüharm.
3. Setzen Sie den Sprüharm wieder ein.
4. Drehen Sie den Sprüharm mit der Hand, um sicherzustellen, dass er richtig eingesetzt ist

HINWEIS

Je nach Modell können die tatsächlich verwendete Bauteile von den Abbildungen abweichen.

Innenreinigung

Wir empfehlen monatlich eine Innenreinigung. Sie können (sofern verfügbar) das Programm Selbstreinigung oder das Intensivprogramm verwenden, ohne Geschirr einzuräumen. Bei einigen Modellen mit einer Benachrichtigungsfunktion blinkt die LED nach 20-22 Programmen.

Auch wenn das Leitungswasser in Ihrer Gegend hart ist, können Sie Kalkablagerungen in der Spülmaschine verhindern, indem Sie dem Spülmittel beim Betrieb der Spülmaschine Zitronensäure hinzufügen.

Deutsch24

Filter

Wir empfehlen eine monatliche Reinigung des Filters.

1. Öffnen Sie die Gerätetür, und entfernen Sie zuerst den Unterkorb.

2. Drehen Sie den Filtergriff gegen den Uhrzeigersinn, um den Grobfilter zu lösen.

3. Entfernen Sie zuerst den Grobfilter und dann den zylindrischen Mikrofilter darunter.

1. Beseitigen Sie Schmutz und Verunreinigungen aus dem Mikrofilter und den Grobfilter.

2. Spülen Sie sie unter fließendem Wasser und lassen Sie die dann gut trocknen.

3. Setzen Sie zuerst den Filter und dann den Grobfilter wieder ein.

4. Drehen Sie den Filtergriff im Uhrzeigersinn, um ihn zu verriegeln.

HINWEIS

Je nach Modell können die tatsächlich verwendete Bauteile von den Abbildungen abweichen.

VORSICHT

Stellen Sie sicher, dass der Grobfilter richtig geschlossen ist. Eine lose Abdeckung kann die Filterleistung reduzieren.

Deutsch26-

Fehlerbehebung

Prüfpunkte

Schlagen Sie bei Problemen mit der Spülmaschine zuerst in der folgenden Tabelle nach und probieren Sie die dort empfohlenen Abhilfemaßnahmen aus.

Bei jeder Reparatur sind zwingend die von Samsung bereitgestellten Reparatur- und Wartungsanweisungen zu beachten. Samsung übernimmt keinerlei Haftung für den Fall, dass infolge einer nicht entsprechend fachgerechten Reparatur oder eines nicht fachgerechten Reparaturversuchs Schäden jeglicher Art am Produkt, wie auch mögliche Verletzungen oder Produktsicherheitsmängel auftreten. Nicht fachgerecht ist eine Reparatur insbesondere, wenn die von Samsung bereitgestellten Reparatur- und Wartungsanweisungen nicht eingehalten wurden. Jegliche Schäden am Produkt, die auf einer Reparatur oder eines Reparaturversuchs durch Dritte, die nicht von Samsung als Service-Dienstleister zertifiziert sind, zurückzuführen sind, sind von der Herstellergarantie ausgeschlossen.

Symptom Mögliche	Ursache Abhilfemaßnahme
Die Spülmaschine startet nicht.	Die Gerätetür ist nicht vollständig geschlossen.	Stellen Sie sicher, dass die Gerätetür vollständig geschlossen und verriegelt ist.Stellen Sie außerdem sicher, dass der obere Korb richtig mit dem Sprüharm verbunden ist.Stellen Sie sicher, dass der Oberkorb richtig eingesetzt wurde.
	Das Netzkabel ist nicht angeschlossen.	Schließen Sie das Netzkabel an.
	Kein Wasser vorhanden.	Stellen Sie sicher, dass das Frischwasserventil geöffnet ist.
	Das Bedienfeld ist gesperrt.	Deaktivieren Sie die Bediensperre.
Die Spülmaschine riecht unangenehm.	Aus dem vorherigen Programm steht noch Wasser im Gerät.	Füllen Sie bei leerer Spülmaschine Spülmittel ein und starten Sie das Programm Kurzprogramm. Diese Funktion ist nur bei entsprechend ausgestatteten Geräten verfügbar.
Nach einem Programm steht noch Wasser im Gerät.	Der Abwasserschlauch ist geknickt oder verstopft.	Strecken Sie den Schlauch, und beheben Sie die Verstopfung.

Fehlerbehebung

Symptom Mögliche	Ursache Abhilfemaßnahme
Auf dem Geschirr bleiben Speisereste zurück..	Es wurde ein falsches Programm ausgewählt.	Wählen Sie gemäß den Hinweisen in diesem Handbuch ein für den Verschmutzungsgrad des Geschirrs geeignetes Programm.
	Der Filter ist verschutzt oder nicht richtig befestigt.	Reinigen Sie die Filter.Stellen Sie sicher, dass die Filter richtig befestigt sind.
	Es wurde eine nicht ausreichende Menge an Spülmittel verwendet.	Verwenden Sie für jede Maschinenfüllung die richtige Menge an Spülmittel.
	Der Wasserdruck ist zu gering.	Der Wasserdruck muss zwischen 0,04-1,0 Mpa liegen.
	Die Düsen der Sprüharme sind verstopft.	Reinigen Sie die Düsen und entfernen Sie die Verstopfung.
	Das Geschirr ist nicht richtig eingeräumt oder die Maschine wurde überladen.	Räumen Sie das Geschirr so ein, dass es weder den Sprüharm noch das Spülmittelfach behindert.
	Das Wasser ist zu hart.	Überprüfen Sie die Nachfüllanzeige für Salz und füllen Sie ggf. Spülmaschinensalz nach.
Das Geschirr wird nicht gut getrocknet.	Es ist kein oder nicht genug Klarspüler im Klarspülmittelbehälter.	Füllen Sie Klarspüler nach.Überprüfen Sie die Einstellung für die Dosierung des Klarspülers.
	Es wurde zu viele Geschirr eingeräumt.	Wenn die Maschine überfüllt wird, kann die Trocknungsleistung sinken. Berücksichtigen Sie die Empfehlungen zum Einräumen des Geschirrs.
	Wasser von Gläsern und Tassen ist beim Ausräumen der Maschine verschüttet worden.	Räumen Sie zuerst den Unterkorb und dann den Oberkorb aus. Dadurch wird vermieden, dass Wasser aus dem Oberkorb auf das Geschirr im Unterkorb tropft.
	Es wurden mehrere Spülmitteltabs verwendet, ohne eine Desinfektion auszuwählen.	Verwenden Sie Klarspüler oder die Funktion zum Desinfizieren.

Deutsch28-

Symptom Mögliche	Ursache Abhilfemaßnahme
Die Spülmaschine ist zu laut.	Die Spülmaschine macht Geräusche, wenn der Deckel des Spülmittelfachs geöffnet ist und die Abwasserpumpe arbeitet.	• Dies ist normal.
	Die Spülmaschine steht nicht waagerecht.	• Stellen Sie sicher, dass die Spülmaschine waagerecht steht.
	Der Sprüharm stößt gegen das Geschirr, sodass ein schlagendes Geräusch entsteht.	• Verteilen Sie das Geschirr neu.
Auf Tassen und Tellern bleibt ein gelber oder brauner Film zurück.	Rückstände von Kaffee oder Tee.	• Lassen Sie ein Programm mit einer höheren Temperatur laufen.
Die Anzeigen leuchten nicht auf.	Das Netzkabel ist nicht angeschlossen.	• Schließen Sie das Netzkabel an.
Die Sprüharme drehensich nicht gleichmäßig.	Die Düsen der Sprüharme sind mit Speiseresten verstopft.	• Reinigen Sie die Sprüharme.
Eine weiße Schicht bleibt auf dem Geschirr zurück.	Das Wasser ist zu hart.	• Stellen Sie sicher, dass die Nachfüllanzeige für Salz und die Einstellung der Wasserenthärtungsanlage für die Wasserhärte in Ihrer Gegend geeignet ist.• Stellen Sie sicher, dass der Deckel des Salzbehälters richtig verschlossen ist.
Auf dem Bedienfeld sind Luftblasen und Kratzer zu sehen.	Luft gelangt unter die Schutzfolie, wodurch Spuren im EPS zurückbleiben.	• Entfernen Sie die Schutzfolie vom Bedienfeld.

Fehlerbehebung

Informationscodes

Bei Störungen Ihrer Spülmaschine wird im Display ein Informationscode angezeigt. Schlagen Sie in der folgenden Tabelle nach, und probieren Sie die beschriebenen Abhilfemaßnahmen aus.

Code Abhilfemaßnahme
LC	Meldung: LeckSchließen Sie das Frischwasserventil. Öffnen Sie in Ihrem Sicherungskasten den Schalter des Sicherungsautomaten für die Spülmaschine Wenden Sie sich für die Reparatur an Ihren Installateur. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Samsung-Kundendienstzentrum.
4C	Fehler der FrischwasserversorgungÜberprüfen Sie, ob das Ventil der Wasserversorgung geschlossen, die Wasserversorgung in sonstiger Weise unterbrochen oder das Ventil oder die Leitung eingefroren oder mit Fremdpartikeln verstopft ist. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Samsung-Kundendienstzentrum.
AC	Kommunikationstest zwischen den PlatinenGestörte Kommunikation zwischen der Hauptplatine und einer Unterplatine.Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Samsung-Kundendienstzentrum.
HC	ÜbertemperaturkontrolleFunktionskontrolle. Füllen Sie Spülmittel ein, und starten Sie ohne Geschirrein Programm. Wenn das Problem weiterhin besteht, öffnen Sie in Ihrem Sicherungskasten den Schalter des Sicherungsautomaten für die Spülmaschine. Setzen Sie sich dann mit einem Samsung-Kundendienstzentrum in Verbindung.
tC	ThermistorprüfungDer Temperatursensor ist defekt (Kurzschluss oder Unterbrechung). Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Samsung-Kundendienstzentrum.
EC	Überprüfung der SpülpumpeDie Spülpumpe ist gestört. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Samsung-Kundendienstzentrum.
PC	Prüfung des VerteilermotorsGestörter Betrieb der Baugruppe des Verteilermotors oder der Hauptplatine. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Samsung-Kundendienstzentrum.

Deutsch30-

Code Abhilfemaßnahme
bc2	TastenprüfungTaste 30 Sekunden lang gedrückt.Prüfen Sie, ob sich Wasser oder Fremdstoffe auf der Taste befinden.Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Samsung-Kundendienstzentrum.

Sollte einer der Informationscodes auch weiterhin angezeigt werden, nachdem Sie die oben beschriebenen Abhilfemaßnahmen ausprobiert haben, wenden Sie sich an das nächstgelegene Samsung-Kundendienstzentrum.

Ersatzteile* für Endbenutzer werden mindestens 10 Jahre** lang vorgehalten.

* In Frage kommende Teile : Türscharnier und Dichtungen, andere Dichtungen, Sprüharme, Ablauffilter, Geschirrkörbe und Kunststoffzubehör wie Körbe und Deckel
** Hiermit ist gemeint, dass Ersatz teile, nachdem Samsung das letzte Gerät des Modells in den Verkehr gebracht hat, noch mindestens 10 Jahre lang vorgehalten werden.

SAMSUNG

FRAGEN ODER HINWEISE?

LAND RUFEN	SIE UNS AN ODER BESUCHEN SIE UNS ONLINE UNTER
UK 0333 000 0333 www.samsung.com/uk/support
IRELAND (EIRE) 0818 717100 www.samsung.com/ie/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
NETHERLANDS 088 90 90 100 www.samsung.com/nl/support
GERMANY 06196 77 555 77 www.samsung.com/de/support
SWEDEN 0771 726 786 www.samsung.com/se/support
NORWAY 21629099	www.samsung.com/no/support
FINLAND	030-6227 515	www.samsung.com/fi/support
DENMARK	707 019 70	www.samsung.com/dk/support
ITALIA	800-SAMSUNG (800.7267864)	www.samsung.com/it/support
SPAIN 91 175 00 15 www.samsung.com/es/support
PORTUGAL	808 207 267	www.samsung.com/pt/support
POLAND	[IM]801-172-678* lub [phone]*Specjalistyczna infolinia do obsługi zapytańdotyczących telefonów komórkowych:801-672-678*(opłata według taryfy operatora)[CE]801-172-678* lub [phone]*(opłata według taryfy operatora)	http://www.samsung.com/pl/support/
HUNGARY	0680SAMSUNG (0680-726-7864)	www.samsung.com/hu/support
CROATIA	072 726 786	www.samsung.com/hr/support
ALBANIA	045 620 202	www.samsung.com/al/support
North Macedonia	023 207 777	www.samsung.com/mk/support
SLOVENIA	080 697 267 (brezplaćna številka)	www.samsung.com/si/support
BOSNIA	055 233 999	www.samsung.com/ba/support
ESTONIA 800-7267	www.samsung.com/ec/support
LITHUANIA	8-800-77777	www.samsung.com/lt/support
LATVIA 8000-7267	www.samsung.com/lv/support

Diskmaskin

Ekodesignguide
