INSTRUKCJA OBSŁUGI DW60M5040BB SAMSUNG

• (opłata według taryfy operatora) [CE] 801-172-678* lub +48 22 607-93-33*

• (opłata według taryfy operatora) [CE] 801-172-678* lub +48 22 607-93-33*

• (opłata według taryfy operatora) [CE] 801-172-678* lub +48 22 607-93-33*

• (opłata według taryfy operatora) [CE] 801-172-678* lub +48 22 607-93-33*

• (opłata według taryfy operatora) [CE] 801-172-678* lub +48 22 607-93-33*

• (opłata według taryfy operatora) [CE] 801-172-678* lub +48 22 607-93-33*

• (opłata według taryfy operatora) [CE] 801-172-678* lub +48 22 607-93-33*

• (opłata według taryfy operatora) [CE] 801-172-678* lub +48 22 607-93-33*

• (opłata według taryfy operatora) [CE] 801-172-678* lub +48 22 607-93-33*

• (opłata według taryfy operatora) [CE] 801-172-678* lub +48 22 607-93-33*

• (opłata według taryfy operatora) [CE] 801-172-678* lub +48 22 607-93-33*

• (opłata według taryfy operatora) http://www.samsung.com/pl/support/ HUNGARY 0680SAMSUNG (0680-726-7864) www.samsung.com/hu/support CROATIA 072 726 786 www.samsung.com/hr/support ALBANIA 045 620 202 www.samsung.com/al/support North Macedonia 023 207 777 www.samsung.com/mk/support SLOVENIA 080 697 267 (brezplačna številka) www.samsung.com/si/support BOSNIA 055 233 999 www.samsung.com/ba/support ESTONIA 800-7267 www.samsung.com/ee/support LITHUANIA 8-800-77777 www.samsung.com/lt/support LATVIA 8000-7267 www.samsung.com/lv/support WEB_Dishwaser_Global_00_PT.indd 32 2021-04-09 12:01:52Zmywarka do naczyń Poradnik ekoprojektowania WEB_Dishwaser_Global_00_PL.indd 1 2021-04-09 12:01:59Polski2 Spis treści Spis treści Montaż 3 Wymogi dotyczące montażu 3 Przed rozpoczęciem 4 Stosowanie detergentu 4 Stosowanie nabłyszczacza 9 Używanie układu zmiękczania wody 12 Obsługa 14 Omówienie programów 14 Wskazówka dotycząca oszczędzania wody i energii 15 Tabela programów 16 Konserwacja 23 Czyszczenie 23 Rozwiązywanie problemów 27 Punkty kontrolne 27 Kody komunikatów 30 WEB_Dishwaser_Global_00_PL.indd 2 2021-04-09 12:01:59Polski 3 Montaż Montaż Wymogi dotyczące montażu Aby zapobiec ryzyku pożaru, porażenia prądem elektrycznym lub obrażeń ciała, wszystkie prace związane z przewodami i uziemieniem muszą zostać wykonane przez wykwalikowanego technika. Zasilanie

• Osobny obwód rozgałęzieniowy 220-240 V

50 Hz przeznaczony wyłącznie dla zmywarki.

• Gniazdko zasilające o natężeniu do 16 A (maksymalne natężenie prądu w tej zmywarce wynosi 11 A) OSTRZEŻENIE

• Nie używać przedłużacza.

• Należy korzystać wyłącznie z przewodu zasilającego dołączonego do zmywarki do naczyń.

• Po zakończeniu montażu należy się upewnić, że wtyczka zasilania nie jest wygięta ani uszkodzona. Uziemienie W celu zapewnienia trwałego uziemienia zmywarka musi być odpowiednio uziemiona do uziemionego metalu lub stałego układu przewodów. Przewód uziemienia należy prowadzić wraz z przewodami obwodów, a następnie podłączyć do złącza uziemienia zmywarki. OSTRZEŻENIE

• Przewodu uziemiającego nie należy łączyć z plastikowym przewodem sanitarnym, rurami gazowymi lub rurami z gorącą wodą. Nieprawidłowe podłączenie uziemienia grozi porażeniem prądem.

• Nie wolno modykować wtyczki zasilania dołączonej do zmywarki. Jeżeli wtyczka nie pasuje do gniazdka, należy zlecić zamontowanie odpowiedniego gniazdka elektrykowi. Dopływ wody

• Wąż doprowadzający wodę musi wytrzymywać ciśnienie wody w zakresie od 0,04 do 1 MPa.

• Temperatura wody musi być niższa niż 60 °C.

• Kran musi być wyposażony w zawór odcinający z gwintem męskim 3/4". Aby zmniejszyć ryzyko wystąpienia przecieków:

• Upewnić się, że krany są łatwo dostępne.

• Zakręcać kran, gdy zmywarka do naczyń nie jest używana.

• Regularnie sprawdzać wszystkie złączki węży wodnych pod kątem przecieków.

• Aby zatrzymać dowolny przeciek, uszczelnić przyłącze dopływu wody za pomocą taśmy teonowej lub środka uszczelniającego. Zabezpieczenie przed niekontrolowanym wypływem wody (Aqua Stop) Aqua Stop to element elektryczny, którego celem jest zapobieganiem wypływom wody. Element Aqua Stop jest podłączany do węża doprowadzającego wodę i automatycznie zatrzymuje przepływ w przypadku uszkodzenia węża. PRZESTROGA

• Należy zachować ostrożność przy obsłudze zabezpieczenia przed niekontrolowanym wypływem wody.

• Węża doprowadzającego wodę, który jest podłączony do zabezpieczenia, nie należy skręcać ani załamywać. W przypadku uszkodzenia zabezpieczenia przed niekontrolowanym wypływem wody należy natychmiast zakręcić krany i odłączyć wtyczkę zasilania. Następnie należy skontaktować się z centrum obsługi klienta rmy Samsung lub wykwalikowanym technikiem. Podłoga

• Za pomocą nóżki poziomującej należy wypoziomować zmywarkę.

• Po zakończeniu poziomowania należy sprawdzić, czy drzwi otwierają się i zamykają prawidłowo. WEB_Dishwaser_Global_00_PL.indd 3 2021-04-09 12:01:59Polski4 Przed rozpoczęciem Przed rozpoczęciem Istnieją dwa rodzaje dozownika. W instrukcji podano informacje dotyczące dozownika odpowiedniego dla danej zmywarki. Typ A Typ B Stosowanie detergentu Zbiornik na detergent Wszystkie programy zmywania wymagają umieszczenia detergentu w zbiorniku. Aby uzyskać maksymalną skuteczność, należy dodać ilość detergentu zgodną z zaleceniami. OSTRZEŻENIE

• Nie wolno umieszczać detergentu do zmywarek w jamie ustnej. Należy unikać wdychania oparów detergentu. Detergent do zmywarek zawiera drażniące i żrące substancje chemiczne, które są zagrożeniem dla układu oddechowego. Jeżeli detergent do zmywarek został spożyty lub jego opary dostały się do układu oddechowego, należy natychmiast skontaktować się z lekarzem.

• Detergent do zmywarek należy przechowywać w miejscu niedostępnym dla dzieci. PRZESTROGA

• Należy korzystać wyłącznie z detergentów do zmywarek. Inne typy detergentów wytwarzają zbyt dużo piany, co może prowadzić do obniżenia efektywności lub nieprawidłowego działania zmywarki.

• Zbyt duża ilość detergentu może powodować niedokładne zmywanie naczyń. W przypadku naczyń o normalnym stopniu zabrudzenia zalecamy stosowanie 20–25 g detergentu, jednak ilość ta może różnić się w zależności od producenta detergentu, prosimy zatem o stosowanie się do zaleceń producenta.

• Do modeli DW5******** zalecamy stosowanie 15–20 g detergentu. WEB_Dishwaser_Global_00_PL.indd 4 2021-04-09 12:01:59Polski 5 Przed rozpoczęciem Napełnianie dozownika detergentem – Typ A

1. Otwórz pokrywkę dozownika detergentu,

popychając zaczep w prawo. UWAGA Klapka pozostaje otwarta po zakończeniu programu zmywania.

2. Dodaj do zbiornika na detergent ilość

zalecaną do głównego zmywania.

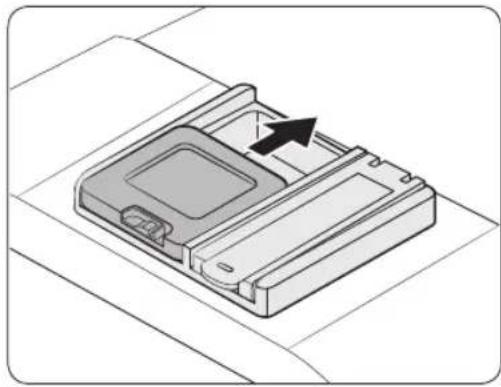

3. Zamknij pokrywkę, przesuwając ją w górę.

WEB_Dishwaser_Global_00_PL.indd 5 2021-04-09 12:01:59Polski6 Przed rozpoczęciem Przed rozpoczęciem

4. Jeśli naczynia są mocno zabrudzone, należy

nalać niewielką ilość detergentu na drzwiczki, aby uzyskać lepsze efekty zmywania. UWAGA Dodatkowy detergent zostanie aktywowany podczas procesu zmywania wstępnego. W czasie zmywania pokrywa otworzy się automatycznie, co pozwoli na dozowanie detergentu. WEB_Dishwaser_Global_00_PL.indd 6 2021-04-09 12:01:59Polski 7 Przed rozpoczęciem – Typ B

1. Otwórz klapkę dozownika detergentu poprzez

pchnięcie uchwytu odblokowującego. UWAGA Klapka jest zawsze otwarta po zakończeniu programu zmywania.

2. Dodaj do zbiornika na detergent ilość

zalecaną do głównego zmywania.

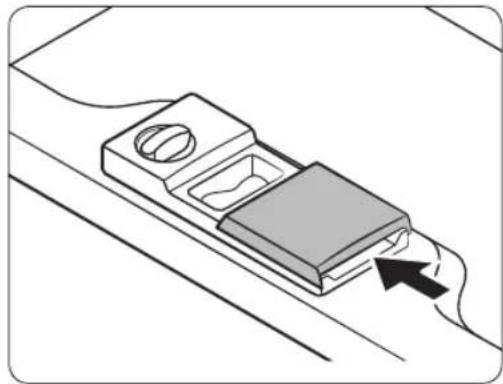

3. Zamknij klapkę — przesuń ją w lewo i

następnie naciśnij. UWAGA Nie ma oddzielnego przycisku do stosowania detergentu w tabletkach. WEB_Dishwaser_Global_00_PL.indd 7 2021-04-09 12:01:59Polski8 Przed rozpoczęciem Przed rozpoczęciem

4. Jeśli naczynia są mocno zabrudzone, należy

nalać niewielką ilość detergentu na drzwiczki, aby uzyskać lepsze efekty zmywania. UWAGA Dodatkowy detergent zostanie aktywowany podczas procesu zmywania wstępnego. W czasie zmywania pokrywa otworzy się automatycznie, co pozwoli na dozowanie detergentu. WEB_Dishwaser_Global_00_PL.indd 8 2021-04-09 12:02:00Polski 9 Przed rozpoczęciem Stosowanie nabłyszczacza Zbiornik na nabłyszczacz Nabłyszczacz poprawia efektywność suszenia zmywarki. Gdy na panelu sterowania zaświeci się wskaźnik Uzupełnianie nabłyszczacza, należy uzupełnić nabłyszczacz. Należy stosować wyłącznie nabłyszczacz w płynie. Użycie nabłyszczacza w proszku grozi zablokowaniem otworu zbiornika i awarią zmywarki. PRZESTROGA

• Nie należy dodawać żadnych detergentów do zbiornika nabłyszczacza.

• Nie należy przepełniać zbiornika. Nadmierna ilość nabłyszczacza może wypłynąć podczas wykonywania programu. Napełnianie zbiornika nabłyszczacza – Typ A

1. Odkręć korek zbiornika nabłyszczacza.

UWAGA Dodanie nabłyszczacza do detergentu w tabletkach poprawia skuteczność suszenia.

2. Napełnij zbiornik nabłyszczacza.

PRZESTROGA Nie należy napełniać zbiornika powyżej wskaźnika poziomu napełnienia. Nadmiar nabłyszczacza może rozlać się podczas programu zmywania. WEB_Dishwaser_Global_00_PL.indd 9 2021-04-09 12:02:00Polski10 Przed rozpoczęciem Przed rozpoczęciem

3. Zakręć korek zbiornika nabłyszczacza.

Ustawienia nabłyszczacza Można zmienić ilość nabłyszczacza stosowanego podczas cyklu. Przyciski służące do wprowadzania trybu ustawień mogą się różnić w zależności od modelu. Należy sprawdzić przyciski w danym modelu.

• DW6*R70**** / DW5*R407*BB / DW5*R406*BB: A (Automatyczny), B (Dezynfekcja)

• DW5*R405*BB / DW5*R404*BB: A (Zwykły), B (Dezynfekcja)

• DW5*R40**F*: A (Program) B (Nabłyszczacz)

1. Naciśnij i przytrzymaj przycisk A przez pięć sekund.

2. Naciśnij przycisk B, aby wybrać menu ustawień poziomu nabłyszczacza.

- Na wyświetlaczu pojawi się bieżące ustawienie. (Ustawienie domyślne: „d4”).

3. Naciśnij przycisk A, aby zmienić ustawienie.

- Można wybrać ustawienie od d1 do d5 (minimum–maksimum).

4. Poczekaj 5 sekund, aby zapisać ustawienie.

1. Naciśnij i przytrzymaj przycisk A przez pięć sekund.

2. Naciśnij przycisk Opóźniony start, aby wprowadzić tryb ustawiania nabłyszczacza.

- Na wyświetlaczu pojawi się bieżące ustawienie.

3. Naciśnij przycisk A, aby wybrać żądaną ilość nabłyszczacza.

- Można wybrać ustawienie od d1 do d5 (minimum–maksimum).

4. Poczekaj 5 sekund, aby zapisać ustawienie.

WEB_Dishwaser_Global_00_PL.indd 10 2021-04-09 12:02:00Polski 11 Przed rozpoczęciem – Typ B

1. Odkręć korek zbiornika nabłyszczacza,

obracając go w kierunku przeciwnym do ruchu wskazówek zegara. UWAGA Dodanie nabłyszczacza do detergentu w tabletkach poprawia skuteczność suszenia.

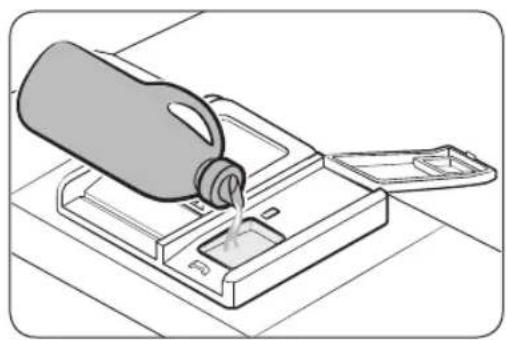

2. Napełnij zbiornik nabłyszczacza.

UWAGA Podczas napełniania zbiornika nabłyszczacza należy patrzeć przez okienko podglądu. PRZESTROGA Nie należy napełniać zbiornika powyżej wskaźnika poziomu napełnienia. Nadmiar nabłyszczacza może rozlać się podczas programu zmywania.

3. Ustaw pokrętło poziomu nabłyszczacza w

położeniu od 1 do 6. - Im wyższa liczba, tym więcej nabłyszczacza zużywa zmywarka. - Aby zwiększyć skuteczność suszenia, wybierz wyższy poziom. - Jeśli na naczyniach występują odbarwienia, ustaw niższy poziom. - Jeśli nie możesz łatwo obrócić pokrętła nabłyszczacza, spróbuj to zrobić monetą.

4. Zamknij korek zbiornika nabłyszczacza,

obracając go w kierunku ruchu wskazówek zegara. WEB_Dishwaser_Global_00_PL.indd 11 2021-04-09 12:02:00Polski12 Przed rozpoczęciem Przed rozpoczęciem Używanie układu zmiękczania wody Zbiornik soli Układ zmiękczania wody służy do usuwania z wody minerałów, które mogłyby mieć szkodliwy lub niekorzystny wpływ na działanie urządzenia. Zalecane jest użycie miękkiej wody w celu uzyskania lepszych wyników. Twarda woda zawiera nieczystości, które mogą źle wpływać na skuteczność zmywania. Zmiękczanie wody jest niezbędne, jeżeli twardość doprowadzanej wody przekracza 1,0 mmol/l (6°d — skala niemiecka).

• Aby zmiękczyć wodę, konieczne będzie użycie soli do zmywarek i ustawienie poziomu twardości doprowadzanej wody. Aby uzyskać więcej informacji na temat poziomu twardości wody w miejscu użytkowania, należy skontaktować się z lokalnym zakładem wodociągów.

• Jeżeli poziom twardości doprowadzanej wody jest niestabilny, w zmywarce należy ustawić najwyższą wartość. Na przykład jeśli twardość wody wynosi od 6,7 mmol/l do 9,0 mmol/l, należy ustawić w zmywarce wartość 9,0 mmol/l.

• Domyślne ustawienie poziomu twardości wody w zmywarce to 3 (2,1–3,0 mmol/l). Jeżeli odpowiada ono poziomowi twardości wody w miejscu użytkowania, nie ma potrzeby wprowadzania zmian. UWAGA

• Regulację należy wykonać zgodnie z poniższą tabelą (lub instrukcją obsługi).

• Ustawienie fabryczne: H3 Twardość wody Ustawienie twardości wody Zużycie soli (gramy/cykl) Częstotliwość uzupełniania (cykle/1 kg) °dH °fH °Clark mmol/l 0–5 0–9 0–6 0–0,94 H1 0 / 6–11 10–20 7-14 1,0-2,0 H2 20 60 12-17 21-30 15-21 2,1-3,0 H3 30 50 18-22 31-40 22-28 3,1-4,0 H4 40 40 23-34 41-60 29-42 4,1-6,0 H5 50 30 35-55 61-98 43-69 6,1-9,8 H6 60 20 UWAGA

• 1 dH (skala niemiecka) = 0,178 mmol/l

• 1 Clark (skala brytyjska) = 0,143 mmol/l

• 1 fH (skala francuska) = 0,1 mmol/l

• Informacje o twardości wody w sieci można uzyskać w miejscowym zakładzie wodociągowym. WEB_Dishwaser_Global_00_PL.indd 12 2021-04-09 12:02:00Polski 13 Przed rozpoczęciem UWAGA Jak odbywa się regeneracja układu zmiękczania wody (ustawienie: program Ekologiczny i poziom H3)

• Trwa około 2 minut, gdy rozpoczyna się suszenie i zużywa 2 l wody oraz 0,0002 kWh energii

• Regeneracja odbywa się co 5 cykli Ustawianie poziomu układu zmiękczania Zmywarka umożliwia dostosowanie zużycia soli do twardości używanej wody. Aby zoptymalizować i dostosować zużycie soli, należy wykonać następujące czynności: Przyciski służące do wprowadzania trybu ustawień mogą się różnić w zależności od modelu. Należy sprawdzić przyciski w danym modelu.

1. Naciśnij i przytrzymaj przycisk A przez pięć sekund.

2. Naciśnij przycisk Opóźniony start, aby wybrać menu ustawienia poziomu twardości wody.

- Na wyświetlaczu pojawi się bieżące ustawienie.

3. Naciśnij przycisk A, aby zmienić ustawienie.

- Można wybrać ustawienie od H1 do H6 (miękka — twarda).

4. Poczekaj 5 sekund, aby zapisać ustawienie.

• DW6*M6***BB / DW60M6070IB: A (Zmywanie wstępne)

1. Naciśnij przycisk A i przytrzymaj go przez pięć sekund, aby wybrać menu ustawienia poziomu

twardości wody. - Na wyświetlaczu pojawi się bieżące ustawienie.

2. Naciśnij przycisk A, aby zmienić ustawienie.

- Można wybrać ustawienie od H1 do H6 (miękka — twarda).

3. Poczekaj 5 sekund, aby zapisać ustawienie.

WEB_Dishwaser_Global_00_PL.indd 13 2021-04-09 12:02:00Polski14 Obsługa Obsługa Omówienie programów Ekologiczny * Ten program redukuje zużycie energii i wody, przez co jest odpowiedni dla normalnie zabrudzonych przedmiotów. Automatyczny / Zmywanie automatyczne Ten program wykrywa poziom zabrudzenia i automatycznie rozpoczyna optymalny program, który jest odpowiedni dla wszystkich poziomów zabrudzonych przedmiotów. Zwykły Do normalnie zabrudzonych naczyń, takich jak garnki, talerze, szklanki, niezbyt brudne patelnie. Intensywny Wybierz ten program w przypadku bardzo zabrudzonych przedmiotów. Delikatny Wybierz ten program w przypadku lekko zabrudzonych, delikatnych przedmiotów, takich jak szklanki. Ekspresowy Normalnie zabrudzone naczynia codziennego użytku, krótki czas trwania. Szybki / Szybkie zmywanie Wybierz ten program, aby szybko umyć lekko zabrudzone przedmioty. Zmywanie wstępne Płukanie w zimnej wodzie w celu usunięcia zabrudzeń przed rozpoczęciem innego programu. Bardzo cichy Wybierz ten program, aby mycie było bardziej płynne i ciche. Program ten powoduje nieco wolniejsze mycie, ale wytwarza o 2 decybele mniej hałasu niż program Ekologiczny. Samoczynne czyszczenie Wybierz ten program, aby wyczyścić wnętrze zmywarki. Upewnij się, że zmywarka jest pusta. Wybrany program może różnić się w zależności od modelu.

• Wartości dla programu Ekologiczny zostały uzyskane zgodnie z normą EN 60436:2020 dotyczącą wykonywania testów. Wartości podane dla innych programów są jedynie orientacyjne. WEB_Dishwaser_Global_00_PL.indd 14 2021-04-09 12:02:00Polski 15 Obsługa Wskazówka dotycząca oszczędzania wody i energii

• Program Ekologiczny jest odpowiedni do czyszczenia normalnie zabrudzonych naczyń i do tego zastosowania jest najbardziej efektywnym programem pod względem łącznego zużycia energii i wody; ponadto służy do oceny zgodności z przepisami UE dotyczącymi ekoprojektowania (ROZPORZĄDZENIE KOMISJI (UE) 2019/2022).

• Ręczne wstępne płukanie naczyń prowadzi do zwiększonego zużycia wody i energii i nie jest zalecane. Przed załadowaniem naczyń do zmywarki należy za pomocą noża lub innych sztućców usunąć jedynie większe resztki jedzenia.

• Doprowadzana woda może mieć do 60 °C — podłączenie gorącej wody do zmywarki umożliwia ograniczenie zużycia energii.

• O ile to możliwe, lepiej jest wypełnić cały kosz, ale bez przeładowywania.

• Aby oszczędzić wodę i energię, należy korzystać z programu Ekologiczny. Program Ekologiczny jest najbardziej wydajnym programem zmywania normalnie zabrudzonych naczyń.

• Należy stosować właściwą ilość detergentu i nabłyszczacza, zgodnie z wytycznymi producenta.

• Zmywarka do naczyń zużywa mniej wody w porównaniu do zmywania ręcznego.

• Informacje na temat przepisów dotyczących ekoprojektu można znaleźć na stronie www.samsung.com/support Aby uzyskać dostęp do rejestracji modelu w bazie EPREL:

1. Przejdź na stronę https://eprel.ec.europa.eu.

2. Pobierz identykator modelu z etykiety efektywności energetycznej produktu i wpisz go w polu

3. Zostaną wyświetlone informacje dotyczące efektywności energetycznej modelu.

• Informacje o produkcie można uzyskać bezpośrednio na stronie https://eprel.ec.europa.eu/qr/###### (nr rejestracyjny) Numer rejestracyjny znajduje się na etykiecie znamionowej na produkcie. WEB_Dishwaser_Global_00_PL.indd 15 2021-04-09 12:02:00Polski16 Obsługa Obsługa Tabela programów DW6*R707***/DW6*R705***/DW6*R704*** Program Automatyczny Ekologiczny Intensywny Ilość resztek jedzenia Zwykła Zwykła Duża Kolejność programu Zmywanie wstępne (45 °C) Zmywanie zasadnicze (55 °C– 65 °C) Płukanie Gorące płukanie (50 °C–70 °C) Suszenie Koniec Zmywanie wstępne Zmywanie zasadnicze (50 °C) Płukanie Gorące płukanie (48 °C) Suszenie Koniec Zmywanie wstępne (50 °C) Zmywanie zasadnicze (65 °C) Płukanie Gorące płukanie (58 °C) Suszenie Koniec Zużycie wody (l) 8,5-18 9,9 16,6 Zużycie energii (kWh) 0,85-1,55 0,848 (DW6*R707***/ DW6*R705***) 0,836 (DW6*R704***) 1,5 Czas programu (min) 150 210 205 Program Delikatny Ekspresowy * Zmywanie wstępne Ilość resztek jedzenia Mała Zwykła Mała Kolejność programu Zmywanie wstępne (40 °C) Zmywanie zasadnicze (50 °C) Płukanie Gorące płukanie (50 °C) Suszenie Koniec Zmywanie zasadnicze (60 °C) Płukanie Gorące płukanie (55 °C) Suszenie Koniec Zmywanie wstępne Koniec Zużycie wody (l) 13,5 15 4,1 Zużycie energii (kWh) 0,95 0,95 0,02 Czas programu (min) 120 60 15 WEB_Dishwaser_Global_00_PL.indd 16 2021-04-09 12:02:00Polski 17 Obsługa Program Bardzo cichy ** Samoczynne czyszczenie Ilość resztek jedzenia Zwykła – Kolejność programu Zmywanie wstępne (35 °C) Zmywanie zasadnicze (60 °C) Płukanie Gorące płukanie (55 °C) Suszenie Koniec Zmywanie wstępne Zmywanie zasadnicze (70 °C) Płukanie Gorące płukanie (70 °C) Suszenie Koniec Zużycie wody (l) 13 15 Zużycie energii (kWh) 1,5 1,25 Czas programu (min) 270 145

• Zmywanie wstępne: Ten program nie aktywuje funkcji Automatyczne drzwiczki ani procesu suszenia. Ciągłe korzystanie z programu Zmywanie wstępne przez długi czas nie jest zalecane. Może to spowodować zmniejszenie skuteczności zmiękczacza wody. ** Samoczynne czyszczenie: Tylko dla modeli DW6*R707*/DW6*R705* UWAGA Zużycie prądu i czas wykonywania programu zależą od temperatury wody i/lub załadunku. WEB_Dishwaser_Global_00_PL.indd 17 2021-04-09 12:02:01Polski18 Obsługa Obsługa DW5*R407***/DW5*R406*** Program Automatyczny Ekologiczny Intensywny Ilość resztek jedzenia Od bardzo małej do dużej Zwykła Duża Kolejność programu Zmywanie wstępne (45 °C) Zmywanie zasadnicze (45 °C– 55 °C) Płukanie Gorące płukanie (65 °C) Suszenie Koniec Zmywanie zasadnicze (50 °C) Płukanie Gorące płukanie (50 °C) Suszenie Koniec Zmywanie wstępne (50 °C) Zmywanie zasadnicze (60 °C) Płukanie Płukanie Gorące płukanie (70 °C) Suszenie Koniec Zużycie wody (l) 9,5–13 9,9 (DW5*R406***) 9,5 (DW5*R407***) 15,5 Zużycie energii (kWh) 0,85–1,2 0,704 (DW5*R406***) 0,755 (DW5*R407***) 1,33 Czas programu (min) 150 220 175 Program Delikatny Ekspresowy Szybki Ilość resztek jedzenia Mała Zwykła Mała Kolejność programu Zmywanie wstępne Zmywanie zasadnicze (40 °C) Płukanie Gorące płukanie (60 °C) Suszenie Koniec Zmywanie wstępne (40 °C) Zmywanie zasadnicze (45 °C) Gorące płukanie (60 °C) Suszenie Koniec Zmywanie zasadnicze (35 °C) Płukanie (35 °C) Zużycie wody (l) 12 9,1 10,5 Zużycie energii (kWh) 0,71 0,77 0,28 Czas programu (min) 125 60 20 WEB_Dishwaser_Global_00_PL.indd 18 2021-04-09 12:02:01Polski 19 Obsługa DW5*R405***/DW5*R404*** Program Zwykły Ekologiczny Intensywny Ilość resztek jedzenia Zwykła Zwykła Duża Kolejność programu Zmywanie wstępne (45 °C) Zmywanie zasadnicze (55 °C) Płukanie Gorące płukanie (65 °C) Suszenie Koniec Zmywanie zasadnicze (45 °C) Płukanie Gorące płukanie (60 °C) Suszenie Koniec Zmywanie wstępne (50 °C) Zmywanie zasadnicze (60 °C) Płukanie Płukanie Gorące płukanie (70 °C) Suszenie Koniec Zużycie wody (l) 13,1 9,5 (DW5*R404***) 9,9 (DW5*R405***) 16,5 Zużycie energii (kWh) 1,1 0,780 (DW5*R404***) 0,836 (DW5*R405***) 1,3 Czas programu (min) 175 220 165 Program Delikatny Ekspresowy Szybki Ilość resztek jedzenia Mała Zwykła Mała Kolejność programu Zmywanie wstępne Zmywanie zasadnicze (40 °C) Płukanie Gorące płukanie (60 °C) Suszenie Koniec Zmywanie wstępne (50 °C) Zmywanie zasadnicze (60 °C) Gorące płukanie (60 °C) Suszenie Koniec Zmywanie zasadnicze (35 °C) Płukanie (35 °C) Zużycie wody (l) 13,4 9,1 10,5 Zużycie energii (kWh) 0,78 0,75 0,3 Czas programu (min) 125 60 20 UWAGA Zużycie prądu i czas wykonywania programu zależą od temperatury wody i/lub załadunku. WEB_Dishwaser_Global_00_PL.indd 19 2021-04-09 12:02:01Polski20 Obsługa Obsługa DW6*M503***/DW6*M505***/DW60M5070IB Program Intensywny Zwykły Ekologiczny Ilość resztek jedzenia Duża Zwykła Zwykła Kolejność programu Zmywanie wstępne (50 °C) Zmywanie zasadnicze (60 °C) Płukanie Płukanie Gorące płukanie (70 °C) Suszenie Koniec Zmywanie wstępne (45 °C) Zmywanie zasadnicze (55 °C) Płukanie Gorące płukanie (65 °C) Suszenie Koniec Zmywanie zasadnicze (45 °C) Płukanie Gorące płukanie (65 °C) Suszenie Koniec Zużycie wody (l) 18,5 15 12 Zużycie energii (kWh) 1,5 1,35 1,037 Czas programu (min) 170 180 195 Program ** Delikatny Ekspresowy Ilość resztek jedzenia Mała Zwykła Kolejność programu Zmywanie wstępne Zmywanie zasadnicze (40 °C) Płukanie Gorące płukanie (60 °C) Suszenie Koniec Zmywanie wstępne (50 °C) Zmywanie zasadnicze (60 °C) Gorące płukanie (60 °C) Suszenie Koniec Zużycie wody (l) 14,5 10 Zużycie energii (kWh) 0,95 0,9 Czas programu (min) 130 60 ** Delikatny: Tylko modele DW6*M505***/DW60M5070IB UWAGA Zużycie prądu i czas wykonywania programu zależą od temperatury wody i/lub załadunku. WEB_Dishwaser_Global_00_PL.indd 20 2021-04-09 12:02:01Polski 21 Obsługa DW6*M6031**/DW6*M605***/DW60M6070IB/DW6*M604*** Program Intensywny Zmywanie automatyczne Ekologiczny Ilość resztek jedzenia Duża Zwykła Zwykła Kolejność programu Zmywanie wstępne (50 °C) Zmywanie zasadnicze (60 °C) Płukanie Płukanie Gorące płukanie (70 °C) Suszenie Koniec Zmywanie wstępne (45 °C) Zmywanie zasadnicze (45– 55 °C) Płukanie Gorące płukanie (65 °C) Suszenie Koniec Zmywanie wstępne Zmywanie zasadnicze (50 °C) Gorące płukanie (55 °C) Suszenie Koniec Zużycie wody (l) 17,5 11–15 10,5 Zużycie energii (kWh) 1,6 0,9–1,3 0,950 (DW6*M6031** / DW6*M605*** / DW60M6070IB) 0,936 (DW6*M604***) Czas programu (min) 175 150 225 Program Ekspresowy Zmywanie wstępne Delikatny Ilość resztek jedzenia Zwykła Mała Mała Kolejność programu Zmywanie wstępne (50 °C) Zmywanie zasadnicze (60 °C) Gorące płukanie (60 °C) Suszenie Koniec Zmywanie wstępne Koniec Zmywanie wstępne Zmywanie zasadnicze (40 °C) Płukanie Gorące płukanie (60 °C) Suszenie Koniec Zużycie wody (l) 10 4 13 Zużycie energii (kWh) 1,15 0,02 0,9 Czas programu (min) 60 15 130 WEB_Dishwaser_Global_00_PL.indd 21 2021-04-09 12:02:01Polski22 Obsługa Obsługa Program ** Szybkie zmywanie Ilość resztek jedzenia Mała Kolejność programu Zmywanie zasadnicze (45 °C) Gorące płukanie (50 °C) Gorące płukanie (55 °C) Koniec Zużycie wody (l) 11 Zużycie energii (kWh) 0,75 Czas programu (min) 30 ** Szybkie zmywanie: Tylko modele DW6*M6031**/DW6*M605***/DW60M6070IB Nie zaleca się ciągłego używania programu Szybkie zmywanie przez dłuższy czas. Może to spowodować zmniejszenie skuteczności zmiękczacza wody. UWAGA Zużycie prądu i czas wykonywania programu zależą od temperatury wody i/lub załadunku. WEB_Dishwaser_Global_00_PL.indd 22 2021-04-09 12:02:01Polski 23 Konserwacja Konserwacja Czyszczenie Utrzymywanie zmywarki w czystości poprawia jej efektywność, ogranicza niepotrzebne naprawy oraz zwiększa jej trwałość. Powierzchnie zewnętrzne Plamy na powierzchni zmywarki do naczyń najlepiej jest czyścić na bieżąco. Weź miękką, wilgotną szmatkę i delikatnie oczyść panel sterowania z plam i kurzu. PRZESTROGA

• Nie używaj benzyny, wosku, rozpuszczalników, chlorowych wybielaczy, alkoholu ani innych substancji chemicznych. Substancje te mogą odbarwić powierzchnię zmywarki i doprowadzić o powstania plam.

• Zmywarka zawiera części elektryczne. Nie należy pryskać wodą bezpośrednio na zmywarkę. Należy chronić podzespoły elektryczne przed wodą.

• W przypadku panelu drzwiczek ze stali nierdzewnej należy użyć środka do czyszczenia stali nierdzewnej do sprzętu AGD i czystej, miękkiej szmatki. Powierzchnie wewnętrzne Wnętrze zmywarki należy czyścić regularnie w celu usunięcia brudu lub resztek jedzenia. Wnętrze zmywarki i wewnętrzną część drzwiczek należy przetrzeć wilgotną szmatką do naczyń. PRZESTROGA

• Nie należy zdejmować przedniej uszczelki (długiej gumowej uszczelki otaczającej otwór zmywarki). Uszczelka zapewnia uszczelnienie wnętrza zmywarki.

• Do usunięcia kamienia lub osadów tłuszczu z wnętrza zmywarki należy użyć wilgotnej szmatki. Alternatywnie można dodać detergentu, a następnie uruchomić pusty program z najwyższą temperaturą płukania. WEB_Dishwaser_Global_00_PL.indd 23 2021-04-09 12:02:01Polski24 Konserwacja Konserwacja Dysze Aby zapobiec zatkaniu dyszy lub jeśli dysze zostały zatkane, należy wyjąć i wyczyścić każdą dyszę. Podczas demontażu dysz należy zachować ostrożność, aby ich nie uszkodzić. Górna dysza

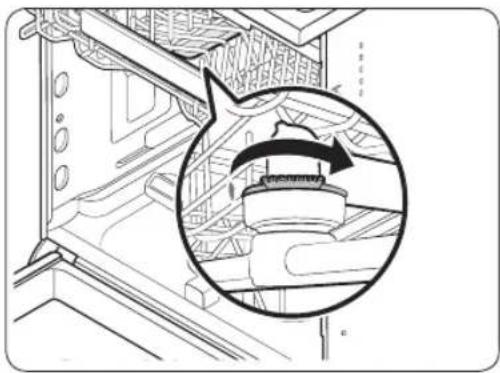

1. Otwórz drzwiczki, a następnie wysuń górny

kosz, aby odsłonić górną dyszę.

2. Odkręć i wyjmij nakrętkę, a następnie wyjmij

3. Odetkaj i wyczyść dyszę.

4. Włóż ponownie dyszę, a następnie dokręć

5. Obróć ręką dyszę, aby sprawdzić, czy jest

prawidłowo zamocowana. Dolna dysza

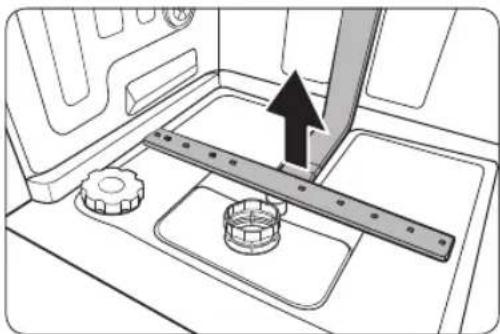

1. Otwórz drzwiczki, a następnie wysuń dolny

kosz. Dolna dysza jest widoczna na dole.

2. Odetkaj i wyczyść dyszę.

3. Ponownie włóż dyszę.

4. Obróć ręką dyszę, aby sprawdzić, czy jest

prawidłowo zamocowana. UWAGA Zależnie od modelu, prawdziwe części mogą wyglądać inaczej niż na rysunkach. Czyszczenie wewnętrzne Zalecamy comiesięczne wykonywanie czyszczenia wewnętrznego. Można w tym celu wybrać program Samoczynne czyszczenie (jeżeli jest dostępny) lub Intensywny, bez ładowania naczyń. W przypadku niektórych modeli z funkcją powiadamiania kontrolka LED może migać po 20–22 cyklach. Jeżeli woda z wodociągu jest twarda, można zapobiegać odkładaniu się kamienia w zmywarce, dodając kwasek cytrynowy do detergentu w zmywarce. WEB_Dishwaser_Global_00_PL.indd 24 2021-04-09 12:02:01Polski 25 Konserwacja Filtr Czyszczenie ltra najlepiej wykonywać co miesiąc.

1. Otwórz drzwiczki i wyjmij najpierw dolny

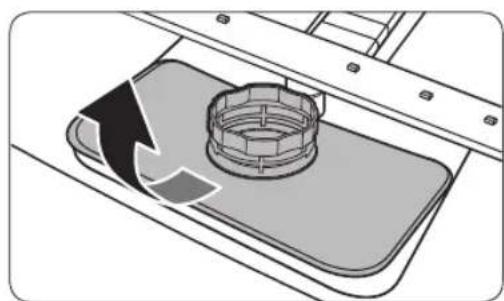

2. Obróć uchwyt ltra w lewo, aby odblokować

ltr dużych cząsteczek.

3. Wyjmij ltr dużych cząsteczek, a następnie

wyjmij znajdujący się pod spodem cylindryczny mikroltr. WEB_Dishwaser_Global_00_PL.indd 25 2021-04-09 12:02:01Polski26 Konserwacja Konserwacja

4. Usuń brud i nieczystości z mikroltra i ltra

5. Spłucz je pod bieżącą wodą, a następnie

6. Włóż ponownie ltr, a następnie ltr dużych

7. Obróć uchwyt ltra w prawo, aby zablokować.

UWAGA Zależnie od modelu, prawdziwe części mogą wyglądać inaczej niż na rysunkach. PRZESTROGA Sprawdź, czy ltr dużych cząsteczek jest dobrze zamknięty. Luźna pokrywa może zredukować skuteczność ltra. WEB_Dishwaser_Global_00_PL.indd 26 2021-04-09 12:02:02Polski 27 Rozwiązywanie problemów Rozwiązywanie problemów Punkty kontrolne W przypadku wystąpienia problemu ze zmywarką należy najpierw sprawdzić poniższą tabelę i spróbować wykonać sugerowane czynności. Firma Samsung nie ponosi odpowiedzialności za jakiekolwiek zniszczenie, uszkodzenie lub problemy związane z bezpieczeństwem produktu spowodowane próbą naprawy przez nieautoryzowane punkty serwisowe oraz samodzielną lub nieprofesjonalną naprawą, podczas której nie były przestrzegane instrukcje naprawy oraz konserwacji. Wszelkie uszkodzenia spowodowane próbą naprawy przez osoby inne niż autoryzowani partnerzy Samsung, nie będą objęte gwarancją. Objaw Możliwa przyczyna Czynność Zmywarka nie rozpoczyna pracy. Drzwiczki nie są całkowicie zamknięte.

• Sprawdź, czy drzwiczki są zablokowane i całkowicie zamknięte.

• Sprawdź, czy górny kosz jest prawidłowo podłączony do dyszy.

• Sprawdź, czy górny kosz został prawidłowo złożony. Przewód zasilający nie jest podłączony.

• Podłącz przewód zasilający. Woda nie jest doprowadzana.

• Upewnij się, że zawór dopływu wody jest otwarty. Panel sterowania jest zablokowany.

• Wyłącz funkcję Blokada sterowania. Zmywarka wydziela brzydki zapach. Pozostała woda z poprzedniego programu.

• Opróżnij zmywarkę, dodaj detergent i uruchom program Szybki. Dotyczy to tylko niektórych modeli. Woda pozostała w zmywarce po zakończeniu programu. Wąż odpływowy jest zgięty lub zatkany.

• Wyprostuj i udrożnij wąż. WEB_Dishwaser_Global_00_PL.indd 27 2021-04-09 12:02:02Polski28 Rozwiązywanie problemów Rozwiązywanie problemów Objaw Możliwa przyczyna Czynność Na naczyniach są resztki jedzenia. Wybrano nieprawidłowy program.

• Wybierz program dopasowany do poziomu zabrudzenia naczyń, zgodnie z wytycznymi zawartymi w niniejszej instrukcji. Filtry są zapchane lub nie są prawidłowo dokręcone.

• Upewnij się, że ltry są prawidłowo dokręcone. Użyto niewystarczającej ilości detergentu.

• Użyj prawidłowej ilości detergentu dla danego załadunku. Ciśnienie wody jest zbyt niskie.

• Upewnij się, że ciśnienie wynosi od 0,04 do 1,0 MPa. Dysze są zatkane. • Oczyść i udrożnij dysze. Naczynia zostały nieprawidłowo załadowane lub załadowano zbyt dużo naczyń.

• Rozmieść naczynia tak, aby nie zakłócały działania dysz i/lub dozownika detergentu. Woda jest zbyt twarda.

• Sprawdź wskaźnik uzupełniania soli do zmywarek i uzupełnij ją. Naczynia nie są wystarczająco suche. W dozowniku nie ma nabłyszczacza lub użyto go zbyt mało.

• Sprawdź ustawienia nabłyszczacza. Załadowano zbyt wiele naczyń.

• Przeładowanie może obniżyć skuteczność suszenia. Załaduj naczynia w zalecany sposób. Podczas rozładowywania szklanek i kubków woda wylewa się na inne naczynia.

• Opróżnij najpierw dolny, a następnie górny kosz. Pozwoli to uniknąć skapywania wody z górnego kosza na naczynia w dolnym koszu. Użyto wielu tabletek z detergentem bez wybierania opcji Sanitize (Dezynfekcja).

• Wybierz opcję Sanitize (Dezynfekcja) lub użyj nabłyszczacza. WEB_Dishwaser_Global_00_PL.indd 28 2021-04-09 12:02:02Polski 29 Rozwiązywanie problemów Objaw Możliwa przyczyna Czynność Zmywarka jest zbyt hałaśliwa. Zmywarka generuje dźwięk po otwarciu pokrywy dozownika i podczas pracy pompy odpływowej.

• Jest to zjawisko normalne. Zmywarka do naczyń jest ustawiona nierówno.

• Wypoziomuj zmywarkę. Dysze uderzają w naczynia, przez co słychać stuknięcia.

• Uporządkuj naczynia. Na naczyniach pozostaje żółty lub brązowy nalot. Kawa i herbata powoduje zabrudzenia.

• Użyj programu z wyższą temperaturą. Wskaźniki nie zaczynają świecić. Przewód zasilający nie jest podłączony.

• Podłącz przewód zasilający. Dysze nie obracają się swobodnie. Dysze są zablokowane pozostałościami jedzenia.

• Wyczyść dysze. Na naczyniach pozostaje biała powłoka. Woda jest zbyt twarda.

• Sprawdź wskaźnik uzupełniania soli oraz czy ustawienia układu zmiękczania odpowiadają twardości wody w miejscu użytkowania.

• Upewnij się, że korek zbiornika soli jest prawidłowo dokręcony. Na panelu sterowania widoczne są pęcherzyki powietrza i rysy. Powietrze dostaje się pod folię ochronną, powodując powstawanie tych efektów.

• Usuń folię ochronną z panelu sterowania. WEB_Dishwaser_Global_00_PL.indd 29 2021-04-09 12:02:02Polski30 Rozwiązywanie problemów Rozwiązywanie problemów Kody komunikatów Jeśli zmywarka nie działa, na wyświetlaczu może być widoczny kod informacyjny. Należy sprawdzić poniższą tabelę i spróbować wykonać sugerowane czynności. Kod Czynność

• Zamknij zawór dopływu wody. Otwórz domową skrzynkę bezpieczników i wyłącz bezpiecznik zmywarki. Następnie skontaktuj się z monterem w sprawie naprawy. Jeśli problem nadal występuje, skontaktuj się z autoryzowanym centrum serwisowym rmy Samsung.

Kontrola dopływu wody

• Sprawdź, czy zawór dopływu wody nie jest zamknięty, dopływ wody nie jest zablokowany, albo czy zawór lub przewód doprowadzający wodę nie jest zamarznięty lub zatkany przez ciała obce. Jeśli problem nadal występuje, skontaktuj się z autoryzowanym centrum serwisowym rmy Samsung.

Kontrola komunikacji z płytką drukowaną

• Nieprawidłowa komunikacja między główną płytką drukowaną i pomocniczą płytką drukowaną.

• Jeśli problem nadal występuje, skontaktuj się z autoryzowanym centrum serwisowym rmy Samsung.

Kontrola wysokiej temperatury grzania

• Kontrola funkcji. Opróżnij zmywarkę, dodaj detergent i uruchom program. Jeśli problem nadal występuje, otwórz domową skrzynkę bezpieczników i wyłącz bezpiecznik zmywarki. Następnie skontaktuj się z centrum serwisowym rmy Samsung.

• Czujnik temperatury jest uszkodzony (zwarcie lub przerwa w obwodzie). Jeśli problem nadal występuje, skontaktuj się z autoryzowanym centrum serwisowym rmy Samsung.

• Nieprawidłowe działanie pompy zmywania. Jeśli problem nadal występuje, skontaktuj się z lokalnym centrum serwisowym rmy Samsung.

Kontrola silnika dystrybutora

• Nieprawidłowa praca zespołu silnika dystrybutora lub głównego PCB. Jeśli problem nadal występuje, skontaktuj się z lokalnym centrum serwisowym rmy Samsung. WEB_Dishwaser_Global_00_PL.indd 30 2021-04-09 12:02:02Polski 31 Rozwiązywanie problemów Kod Czynność bc2 Kontrola przycisku

• Przycisk naciśnięty przez 30 sekund.

• Sprawdź, czy na części przycisków nie znajduje się woda lub substancje obce.

• Jeśli problem nadal występuje, skontaktuj się z lokalnym centrum serwisowym rmy Samsung. Jeśli dowolny kod informacyjny ciągle się pojawia na ekranie, skontaktuj się z lokalnym centrum serwisowym rmy Samsung. Części zamienne* dla użytkowników końcowych są dostępne przez co najmniej 10 lat**.

• Odpowiednie części: zawiasy i uszczelki drzwi, inne uszczelki, ramiona natryskowe, ltry odpływowe, półki wewnętrzne i plastikowe urządzenia peryferyjne, takie jak kosze i pokrywy. ** Oznacza to co najmniej 10 lat od wprowadzenia przez Samsung ostatniego egzemplarza modelu do obrotu. WEB_Dishwaser_Global_00_PL.indd 31 2021-04-09 12:02:02MASZ PYTANIA LUB UWAGI?

• (opłata według taryfy operatora) [CE] 801-172-678* lub +48 22 607-93-33*

• (opłata według taryfy operatora) [CE] 801-172-678* lub +48 22 607-93-33*
