MANUALE UTENTE DW60M5040BB SAMSUNG

• È necessario un circuito di alimentazione da 220-240 V

, 50 Hz dedicato alla lavastoviglie.

• La presa di corrente deve avere un capacità nominale di 16 A (max 11 A per la lavastoviglie) AVVERTENZA

• Non utilizzare prolunghe.

• Usare solo il cavo di alimentazione in dotazione alla lavastoviglie.

• Al termine dell'installazione, vericare che il cavo di alimentazione non sia piegato o danneggiato. Messa a terra Per una messa a terra permanente, la lavastoviglie deve essere collegata ad una parte metallica o ad un sistema di messa a terra permanente. Il conduttore della messa a terra deve essere collegato dai conduttori del circuito al terminale di messa a terra della lavastoviglie. AVVERTENZA

• Non collegare il cavo di messa a terra a condotte in plastica, tubazioni del gas o tubazioni dell'acqua calda. Conduttori di messa a terra collegati in maniera inappropriata possono provocare scariche elettriche.

• Non alterare la spina elettrica in dotazione all'apparecchio. Qualora la spina elettrica non sia adeguata alla presa a parete, richiederne la sostituzione a un elettricista specializzato. Erogazione dell'acqua

• La mandata dell'acqua deve essere in grado di sopportare una pressione dell'acqua in entrata compresa tra 0,04 MPa e 1 MPa.

• La temperatura dell'acqua deve essere inferiore a 60 °C.

• Sulla tubazione deve essere montato un rubinetto con lettatura maschio da 3/4”. Per ridurre eventuali rischi di perdite:

• Vericare che i rubinetti dell'acqua siano facilmente accessibili.

• Chiudere il rubinetto di mandata dell'acqua in caso di inutilizzo della lavastoviglie.

• Controllare regolarmente la presenza di eventuali perdite dalle guarnizioni del tubo.

• Per fermare eventuali perdite, sigillare le giunzioni delle tubazioni con nastro in teon o sigillante idoneo. Aqua Stop Aqua Stop è un componente elettrico progettato per prevenire perdite di acqua. Il dispositivo Aqua Stop viene ssato al tubo di carico dell'acqua e interrompe automaticamente l'erogazione in caso di danni alla tubazione. ATTENZIONE

• Maneggiare Aqua Stop con attenzione.

• Non sbattere o torcere il tubo collegato al dispositivo Aqua Stop. Se il dispositivo Aqua Stop risulta danneggiato, chiudere il rubinetto di mandata dell'acqua ed estrarre la spina dalla presa elettrica. Quindi contattare un Centro di assistenza autorizzato locale Samsung o un tecnico qualicato. Pavimentazione

• Accertarsi che la lavastoviglie sia livellata agendo sul piedino regolabile.

• Una volta livellata la lavastoviglie, vericare che lo sportello si apra e si chiuda correttamente. WEB_Dishwaser_Global_00_IT.indd 3 2021-04-09 12:03:01Italiano4 Prima di iniziare Prima di iniziare Sono previsti due tipi di dispenser. Vericare nelle istruzione la tipologia di dispenser in dotazione al prodotto acquistato. Tipo A Tipo B Uso del detersivo Comparto detersivo Tutti i programmi di lavaggio della lavastoviglie richiedono l'inserimento di detersivo nell'apposita vaschetta. Versare la giusta quantità di detersivo per il programma di lavaggio selezionato in modo da ottenere prestazioni ottimali. AVVERTENZA

• Non inserire detersivo per la lavastoviglie nella bocca. Non inalare i fumi del detersivo per lavastoviglie. Il detersivo per lavastoviglie contiene sostanze chimiche irritanti e caustiche che possono compromettere la capacità respiratoria dell'uomo. In caso di ingestione di detersivo per lavastoviglie o di inalazione dei fumi, rivolgersi immediatamente a un medico per ricevere assistenza.

• Tenere il detersivo per la lavastoviglie fuori dalla portata dei bambini. ATTENZIONE

• Usare solo detersivo per lavastoviglie. Il normale detersivo produce una quantità di schiuma eccessiva che potrebbe ridurre l'efcacia della lavastoviglie o provocarne il malfunzionamento.

• In assenza di una quantità idonea di detersivo, la lavastoviglie potrebbe non effettuare un lavaggio ottimale. Per le stoviglie normalmente sporche, si consiglia di usare 20-25 grammi di detersivo; tuttavia la quantità potrebbe variare in base al produttore del detersivo, pertanto si raccomanda di seguire le indicazioni del produttore.

• Si consiglia una quantità di 15-20 grammi per i modelli DW5********. WEB_Dishwaser_Global_00_IT.indd 4 2021-04-09 12:03:01Italiano 5 Prima di iniziare Riempimento del dispenser del detersivo - Tipo A

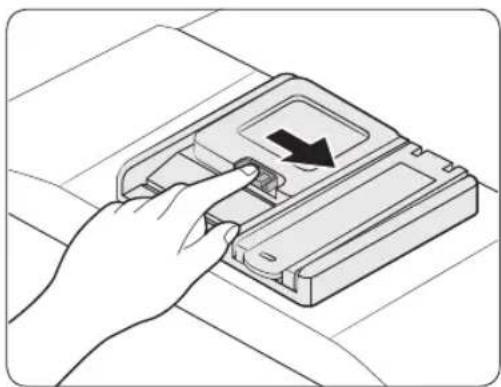

1. Aprire il dispenser del detersivo agendo sul

tasto di sgancio del coperchio. NOTA Il coperchio è sempre aperto al termine di un programma di lavaggio.

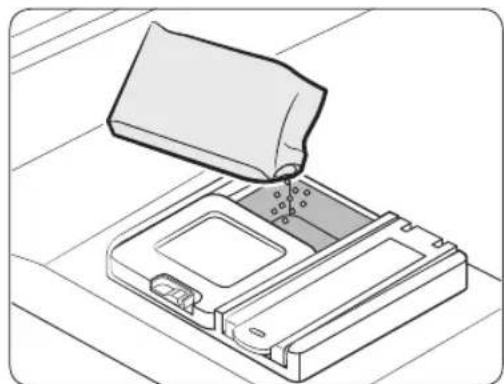

2. Aggiungere nell'apposito scomparto la

quantità di detersivo consigliata.

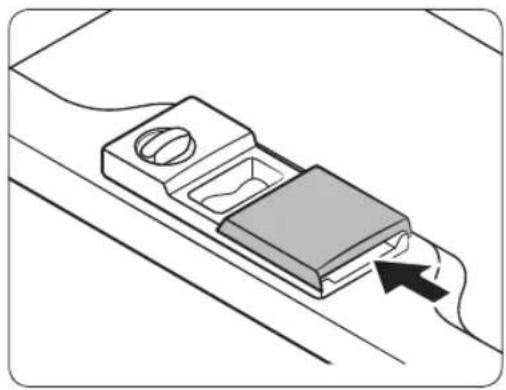

3. Chiudere il coperchio facendolo scorrere.

WEB_Dishwaser_Global_00_IT.indd 5 2021-04-09 12:03:01Italiano6 Prima di iniziare Prima di iniziare

4. Se i piatti e stoviglie sono molto sporchi,

versare una piccola quantità di detersivo nello sportello così da avere migliori risultati di lavaggio. NOTA Il detersivo aggiuntivo verrà attivato durante la fase del prelavaggio. Il coperchio si aprirà automaticamente per erogare il detersivo durante il ciclo di lavaggio. WEB_Dishwaser_Global_00_IT.indd 6 2021-04-09 12:03:01Italiano 7 Prima di iniziare - Tipo B

1. Aprire il dispenser del detersivo agendo sul

tasto di sgancio del coperchio. NOTA Il coperchio è sempre aperto al termine di un programma di lavaggio.

2. Aggiungere nell'apposito scomparto la

quantità di detersivo consigliata.

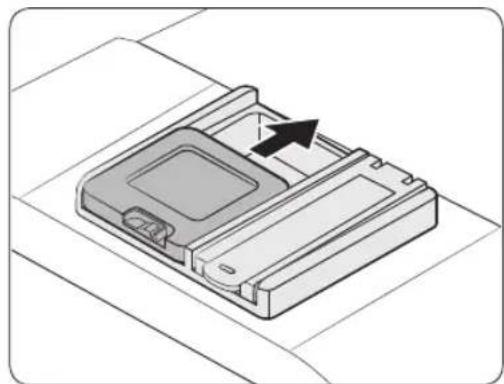

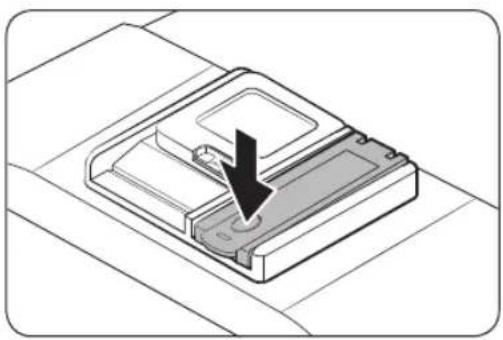

3. Chiudere il coperchio facendolo scorrere verso

sinistra e premerlo verso il basso. NOTA Non esiste un tasto specico per l'uso di detersivo in pastiglie. WEB_Dishwaser_Global_00_IT.indd 7 2021-04-09 12:03:02Italiano8 Prima di iniziare Prima di iniziare

4. Se i piatti e stoviglie sono molto sporchi,

versare una piccola quantità di detersivo nello sportello così da avere migliori risultati di lavaggio. NOTA Il detersivo aggiuntivo verrà attivato durante la fase del prelavaggio. Il coperchio si aprirà automaticamente per erogare il detersivo durante il ciclo di lavaggio. WEB_Dishwaser_Global_00_IT.indd 8 2021-04-09 12:03:02Italiano 9 Prima di iniziare Uso del brillantante Serbatoio brillantante Il brillantante migliora le prestazioni di asciugatura della lavastoviglie. Quando la spia Aggiungi brillantante si accende sul pannello di controllo, riempire il serbatoio del brillantante. Usare solo brillantante liquido. L'uso di un brillantante in polvere provocherà l'ostruzione del serbatoio e il malfunzionamento della lavastoviglie. ATTENZIONE

• Non versare alcun altro tipo di detersivo nel comparto del brillantante.

• Non riempire eccessivamente il comparto del brillantante. Durante un ciclo di lavaggio, il brillantante in eccesso potrebbe fuoriuscire dal suo serbatoio. Riempimento del serbatoio del brillantante - Tipo A

1. Aprire il tappo del serbatoio del brillantante

NOTA L'aggiunta di brillantante al detersivo in pastiglie migliora le prestazioni di asciugatura.

2. Riempire il serbatoio con brillantante idoneo.

ATTENZIONE Non riempire il serbatoio oltre il livello massimo indicato. Il brillantante in eccesso potrebbe fuoriuscire durante il lavaggio. WEB_Dishwaser_Global_00_IT.indd 9 2021-04-09 12:03:02Italiano10 Prima di iniziare Prima di iniziare

3. Chiudere il tappo del serbatoio del

brillantante. Impostazione brillantante È possibile regolare la quantità di brillantante applicata durante un lavaggio. I tasti usati per accedere alla modalità di impostazione possono variare in base la modello in uso. Vericare i tasti previsti nel modello in uso.

• DW5*R40**F* : A (Programma), B (Aggiungi risciacquo)

1. Tenere premuto il tasto A per cinque secondi.

2. Premere il tasto B per accedere al menu di impostazione del livello di brillantante.

- Il display mostra le impostazioni correnti. (Impostazione predenita: 'd4')

3. Premere il tasto A per cambiare l'impostazione.

- È possibile selezionare da d1 a d5 (minimo-massimo)

4. Attendere 5 secondi per memorizzare le impostazioni.

1. Tenere premuto il tasto A per cinque secondi.

2. Premere il tasto Avvio ritardato per accedere alla modalità di impostazione del Brillantante.

- Il display mostra le impostazioni correnti.

3. Premere il tasto A per selezionare la quantità di brillantante desiderata.

- È possibile selezionare da d1 a d5 (minimo-massimo)

4. Attendere 5 secondi per memorizzare le impostazioni.

WEB_Dishwaser_Global_00_IT.indd 10 2021-04-09 12:03:02Italiano 11 Prima di iniziare - Tipo B

1. Aprire il tappo del serbatoio del brillantante

ruotandolo in senso antiorario. NOTA L'aggiunta di brillantante al detersivo in pastiglie migliora le prestazioni di asciugatura.

2. Riempire il serbatoio con brillantante idoneo.

NOTA Usare l'occhiello per controllare il riempimento del serbatoio. ATTENZIONE Non riempire il serbatoio oltre il livello massimo indicato. Il brillantante in eccesso potrebbe fuoriuscire durante il lavaggio.

3. Ruotare l'indicatore del brillantante su un

numero da 1 a 6. - A numero maggiore corrisponde una quantità superiore di brillantante usato dalla lavastoviglie. - Per avere una maggiore asciugatura, selezionare un livello maggiore. - Qualora si riscontri uno scolorimento dei piatti, selezionare un livello inferiore. - Se risulta difcile ruotare la manopola di regolazione, utilizzare una moneta.

4. Chiudere il tappo del serbatoio del brillantante

ruotandolo in senso orario. WEB_Dishwaser_Global_00_IT.indd 11 2021-04-09 12:03:02Italiano12 Prima di iniziare Prima di iniziare Uso dell'addolcitore Serbatoio sale L'addolcitore è studiato per rimuovere i minerali e i sali dall'acqua, i quali potrebbero inuenzare negativamente il funzionamento dell'apparecchio. Al ne di ottenere risultati ottimali si consiglia di usare acqua dolce. La durezza dell'acqua è dovuta a impurità che inuenzano le prestazioni di lavaggio. Se la durezza dell'acqua è maggiore di 1,0 mmol/l (6 °d – secondo la scala tedesca) sarà necessario usare un addolcitore.

• Per addolcire l'acqua è necessario inserire del sale per lavastoviglie e regolare il livello dell'addolcitore in base alle condizioni dell'acqua della propria zona. Per maggiori informazioni sulla durezza dell'acqua nella propria zona contattare l'ente locale preposto.

• Se il livello di durezza dell'acqua è irregolare, impostare la lavastoviglie al livello massimo. Ad esempio, se la durezza dell'acqua varia tra 6,7 mmol/l e 9,0 mmol/l, impostare la lavastoviglie sul valore 9,0 mmol/l.

• L'impostazione predenita del livello di durezza dell'acqua della lavastoviglie è 3 (2,1-3,0 mmol/l). Se questa impostazione corrisponde alla durezza dell'acqua della propria zona, non è necessario variarla. NOTA

• SI consiglia di apportare le regolazioni secondo quanto indicato nella tabella seguente (o Manuale).

• Impostazioni di fabbrica: H3 Durezza dell'acqua Impostazione durezza dell'acqua Consumo sale (g/programma) Autonomia (cicli/1 kg) °dH °fH °Clark mmol/l 0-5 0-9 0-6 0-0,94 H1 0 / 6-11 10-20 7-14 1,0-2,0 H2 20 60 12-17 21-30 15-21 2,1-3,0 H3 30 50 18-22 31-40 22-28 3,1-4,0 H4 40 40 23-34 41-60 29-42 4,1-6,0 H5 50 30 35-55 61-98 43-69 6,1-9,8 H6 60 20 NOTA

• 1 dH (gradi tedeschi) = 0,178 mmol/l

• Contattare l'autorità per la gestione idrica locale per le informazioni sulla durezza dell'acqua nella propria zona. WEB_Dishwaser_Global_00_IT.indd 12 2021-04-09 12:03:02Italiano 13 Prima di iniziare NOTA Come funziona l'addolcitore d'acqua (ciclo ECO con impostazione di livello H3)

• Opera per circa 2 minuti dall'inizio dell'asciugatura ed usa 2 L di acqua, e 0,0002 kWh di energia

• Si rigenera ogni 5 cicli Come impostazione il livello di durezza La lavastoviglie è dotata di un sistema di regolazione del consumo di sale in base alla durezza dell'acqua utilizzata. Questo sistema consente di ottimizzare e personalizzare il consumo di sale ed è possibile impostarlo come segue: I tasti usati per accedere alla modalità di impostazione possono variare in base la modello in uso. Vericare i tasti previsti nel modello in uso.

1. Tenere premuto il tasto A per cinque secondi.

2. Premere il tasto Avvio ritardato per accedere al menu di impostazione del livello di durezza

dell'acqua. - Il display mostra le impostazioni correnti.

3. Premere il tasto A per cambiare l'impostazione.

- È possibile impostazione un valore tra H1 e H6 (poco dura - molto dura)

4. Attendere 5 secondi per memorizzare le impostazioni.

1. Premere il tasto A per cinque secondi per accedere al menu di impostazione del livello di durezza

dell'acqua. - Il display mostra le impostazioni correnti.

2. Premere il tasto A per cambiare l'impostazione.

- È possibile impostazione un valore tra H1 e H6 (poco dura - molto dura)

3. Attendere 5 secondi per memorizzare le impostazioni.

WEB_Dishwaser_Global_00_IT.indd 13 2021-04-09 12:03:02Italiano14 Operazioni Operazioni Panoramica programmi ECO * Questo programma riduce il consumo di elettricità ed acqua in base ad un livello normale di sporco della stoviglie. AUTO Questo programma rileva il livello di sporco ed avvia automaticamente il programma più idoneo al livello di sporco di tutte le stoviglie inserite nella lavastoviglie. Normale Per stoviglie normalmente sporche, quali pentole, piatti, bicchieri e padelle leggermente sporche. Intensivo Selezionare questo programma per stoviglie molto sporche. Delicato Usare questo programma per piatti poco sporchi od oggetti fragili come i bicchieri. Veloce Stoviglie di uso quotidiano con sporco normale, ciclo di lavaggio breve. Rapido Selezionare questo programma per stoviglie normalmente sporche in breve tempo. Prelavaggio Risciacquo con acqua fredda per la rimozione dello sporco prima dell'esecuzione di un altro programma. Extra silenzioso Selezionare questo programma per un lavaggio più silenzioso e delicato. Questo programma lava un po' più lentamente ma produce una rumorosità inferiore di 2 decibel rispetto al programma ECO. Pulizia automatica Selezionare questo programma per pulire l'interno della lavastoviglie. Vericare che la lavastoviglie sia vuota. La procedura di installazione può variare in base al modello di lavastoviglie acquistato.

• I valori del programma ECO sono stati ottenuti seguendo il test standard EN 60436:2020. I valori forniti per gli altri programmi sono solo indicativi. WEB_Dishwaser_Global_00_IT.indd 14 2021-04-09 12:03:03Italiano 15 Operazioni Suggerimenti per risparmi energetici e idrici

• Il programma ECO è adatta per la pulizia di stoviglie normalmente sporche e per questo uso è il programma più efciente in termini di consumo energetico ed idrico combinato, e vine utilizzato per valutare la conformità alle normative di ecodesign europee (NORMATIVE COMMISSIONE (UE) 2019/2022).

• Un risciacquo preliminare delle stoviglie porta ad un maggior consumo di acqua ed energetico ed è sconsigliato. Usa una posata, ad es. un coltello per rimuovere eventuali residui di cibo dalle stoviglie prima di inserirle nella lavastoviglie.

• L'acqua di mandata può essere calda no ad una temperatura di 60 °C, e comporta un risparmio energetico se collegata.

• Si consiglia di riempire il cestello se possibile senza sovraccaricarlo.

• Al ne di risparmiare acqua ed energia, usa il programma ECO. ECO è il programma più efciente per il lavaggio di stoviglie normalmente sporche.

• Usa una quantità adeguata di detersivo e brillantante seguendo le linee guida del produttore.

• L'uso di una lavastoviglie permette un risparmio di acqua se paragonato con il lavaggio manuale delle stoviglie.

• Le informazioni sul Ecodesign sono reperibili alla pagina www.samsung.com/support Per accedere alla registrazione EPREL del modello :

1. Accedi a https://eprel.ec.europa.eu

2. Cerca l’identicativo del modello nell’etichetta energetica del prodotto e digitalo nel campo di ricerca

3. Vengono mostrate le informazioni di etichettatura energetica del modello

• È possibile accedere direttamente alle informazioni del prodotto accedendo a https://eprel.ec.europa. eu/qr/###### (n. di registrazione) Il numero di registrazione può essere reperito sull’etichetta dei valori nominali del prodotto. WEB_Dishwaser_Global_00_IT.indd 15 2021-04-09 12:03:03Italiano16 Operazioni Operazioni Diagramma dei cicli di lavaggio DW6*R707***/DW6*R705***/DW6*R704*** Programma AUTO ECO Intensivo Quantità di cibo residua Normale Normale Elevato Sequenza programma Prelavaggio (45 °C) Lavaggio (55 °C- 65 °C) Risciacquo Risciacquo caldo (50 °C-70 °C) Asciugatura Fine Prelavaggio Lavaggio (50 °C) Risciacquo Risciacquo caldo (48 °C) Asciugatura Fine Prelavaggio (50 °C) Lavaggio (65 °C) Risciacquo Risciacquo caldo (58 °C) Asciugatura Fine Consumo di acqua (L) 8,5-18 9,9 16,6 Consumo energetico (kWh) 0,85-1,55 0,848 (DW6*R707***/ DW6*R705***) 0,836 (DW6*R704***) 1,5 Durata (min) 150 210 205 Programma Delicato Veloce * Prelavaggio Quantità di cibo residua Leggero Normale Leggero Sequenza programma Prelavaggio (40 °C) Lavaggio (50 °C) Risciacquo Risciacquo caldo (50 °C) Asciugatura Fine Lavaggio (60 °C) Risciacquo Risciacquo caldo (55 °C) Asciugatura Fine Prelavaggio Fine Consumo di acqua (L) 13,5 15 4,1 Consumo energetico (kWh) 0,95 0,95 0,02 Durata (min) 120 60 15 WEB_Dishwaser_Global_00_IT.indd 16 2021-04-09 12:03:03Italiano 17 Operazioni Programma Extra silenzioso ** Pulizia automatica Quantità di cibo residua Normale - Sequenza programma Prelavaggio (35 °C) Lavaggio (60 °C) Risciacquo Risciacquo caldo (55 °C) Asciugatura Fine Prelavaggio Lavaggio (70 °C) Risciacquo Risciacquo caldo (70 °C) Asciugatura Fine Consumo di acqua (L) 13 15 Consumo energetico (kWh) 1,5 1,25 Durata (min) 270 145

• Prelavaggio: Questo programma non attiva né la funzione Apertura automatica né il programma di asciugatura. Si sconsiglia l'uso prolungato del programma Prelavaggio. Ciò potrebbe ridurre le prestazioni dell'addolcitore. ** Pulizia automatica: Solo per modelli DW6*R707*/DW6*R705* NOTA Il consumo energetico e la durata dipendono dalla temperatura dell'acqua e/o dal carico. WEB_Dishwaser_Global_00_IT.indd 17 2021-04-09 12:03:03Italiano18 Operazioni Operazioni DW5*R407***/DW5*R406*** Programma AUTO ECO Intensivo Quantità di cibo residua Da minima a elevata Normale Elevato Sequenza programma Prelavaggio (45 °C) Lavaggio (45 °C- 55 °C) Risciacquo Risciacquo caldo (65 °C) Asciugatura Fine Lavaggio (50 °C) Risciacquo Risciacquo caldo (50 °C) Asciugatura Fine Prelavaggio (50 °C) Lavaggio (60 °C) Risciacquo Risciacquo Risciacquo caldo (70 °C) Asciugatura Fine Consumo di acqua (L) 9,5-13 9,9 (DW5*R406***) 9,5 (DW5*R407***) 15,5 Consumo energetico (kWh) 0,85-1,2 0,704 (DW5*R406***) 0,755 (DW5*R407***) 1,33 Durata (min) 150 220 175 Programma Delicato Veloce Rapido Quantità di cibo residua Leggero Normale Leggero Sequenza programma Prelavaggio Lavaggio (40 °C) Risciacquo Risciacquo caldo (60 °C) Asciugatura Fine Prelavaggio (40 °C) Lavaggio (45 °C) Risciacquo caldo (60 °C) Asciugatura Fine Lavaggio (35 °C) Risciacquo (35 °C) Consumo di acqua (L) 12 9,1 10,5 Consumo energetico (kWh) 0,71 0,77 0,28 Durata (min) 125 60 20 WEB_Dishwaser_Global_00_IT.indd 18 2021-04-09 12:03:03Italiano 19 Operazioni DW5*R405***/DW5*R404*** Programma Normale ECO Intensivo Quantità di cibo residua Normale Normale Elevato Sequenza programma Prelavaggio (45 °C) Lavaggio (55 °C) Risciacquo Risciacquo caldo (65 °C) Asciugatura Fine Lavaggio (45 °C) Risciacquo Risciacquo caldo (60 °C) Asciugatura Fine Prelavaggio (50 °C) Lavaggio (60 °C) Risciacquo Risciacquo Risciacquo caldo (70 °C) Asciugatura Fine Consumo di acqua (L) 13,1 9,5 (DW5*R404***) 9,9 (DW5*R405***) 16,5 Consumo energetico (kWh) 1,1 0,780 (DW5*R404***) 0,836 (DW5*R405***) 1,3 Durata (min) 175 220 165 Programma Delicato Veloce Rapido Quantità di cibo residua Leggero Normale Leggero Sequenza programma Prelavaggio Lavaggio (40 °C) Risciacquo Risciacquo caldo (60 °C) Asciugatura Fine Prelavaggio (50 °C) Lavaggio (60 °C) Risciacquo caldo (60 °C) Asciugatura Fine Lavaggio (35 °C) Risciacquo (35 °C) Consumo di acqua (L) 13,4 9,1 10,5 Consumo energetico (kWh) 0,78 0,75 0,3 Durata (min) 125 60 20 NOTA Il consumo energetico e la durata dipendono dalla temperatura dell'acqua e/o dal carico. WEB_Dishwaser_Global_00_IT.indd 19 2021-04-09 12:03:03Italiano20 Operazioni Operazioni DW6*M503***/DW6*M505***/DW60M5070IB Programma Intensivo Normale ECO Quantità di cibo residua Elevato Normale Normale Sequenza programma Prelavaggio (50 °C) Lavaggio (60 °C) Risciacquo Risciacquo Risciacquo caldo (70 °C) Asciugatura Fine Prelavaggio (45 °C) Lavaggio (55 °C) Risciacquo Risciacquo caldo (65 °C) Asciugatura Fine Lavaggio (45 °C) Risciacquo Risciacquo caldo (65 °C) Asciugatura Fine Consumo di acqua (L) 18,5 15 12 Consumo energetico (kWh) 1,5 1,35 1,037 Durata (min) 170 180 195 Programma ** Delicato Veloce Quantità di cibo residua Leggero Normale Sequenza programma Prelavaggio Lavaggio (40 °C) Risciacquo Risciacquo caldo (60 °C) Asciugatura Fine Prelavaggio (50 °C) Lavaggio (60 °C) Risciacquo caldo (60 °C) Asciugatura Fine Consumo di acqua (L) 14,5 10 Consumo energetico (kWh) 0,95 0,9 Durata (min) 130 60 ** Delicato: Solo per modelli DW6*M505***/DW60M5070IB NOTA Il consumo energetico e la durata dipendono dalla temperatura dell'acqua e/o dal carico. WEB_Dishwaser_Global_00_IT.indd 20 2021-04-09 12:03:03Italiano 21 Operazioni DW6*M6031**/DW6*M605***/DW60M6070IB/DW6*M604*** Programma Intensivo Auto ECO Quantità di cibo residua Elevato Normale Normale Sequenza programma Prelavaggio (50 °C) Lavaggio (60 °C) Risciacquo Risciacquo Risciacquo caldo (70 °C) Asciugatura Fine Prelavaggio (45 °C) Lavaggio (45 °C- 55 °C) Risciacquo Risciacquo caldo (65 °C) Asciugatura Fine Prelavaggio Lavaggio (50 °C) Risciacquo caldo (55 °C) Asciugatura Fine Consumo di acqua (L) 17,5 11-15 10,5 Consumo energetico (kWh) 1,6 0,9-1,3 0,950 (DW6*M6031** / DW6*M605*** / DW60M6070IB) 0,936 (DW6*M604***) Durata (min) 175 150 225 Programma Veloce Prelavaggio Delicato Quantità di cibo residua Normale Leggero Leggero Sequenza programma Prelavaggio (50 °C) Lavaggio (60 °C) Risciacquo caldo (60 °C) Asciugatura Fine Prelavaggio Fine Prelavaggio Lavaggio (40 °C) Risciacquo Risciacquo caldo (60 °C) Asciugatura Fine Consumo di acqua (L) 10 4 13 Consumo energetico (kWh) 1,15 0,02 0,9 Durata (min) 60 15 130 WEB_Dishwaser_Global_00_IT.indd 21 2021-04-09 12:03:03Italiano22 Operazioni Operazioni Programma ** Rapido Quantità di cibo residua Leggero Sequenza programma Lavaggio (45 °C) Risciacquo caldo (50 °C) Risciacquo caldo (55 °C) Fine Consumo di acqua (L) 11 Consumo energetico (kWh) 0,75 Durata (min) 30 ** Rapido: Solo per modelli DW6*M6031**/DW6*M605***/DW60M6070IB Si sconsiglia l'uso prolungato del programma Rapido. Ciò potrebbe ridurre le prestazioni dell'addolcitore. NOTA Il consumo energetico e la durata dipendono dalla temperatura dell'acqua e/o dal carico. WEB_Dishwaser_Global_00_IT.indd 22 2021-04-09 12:03:03Italiano 23 Manutenzione Manutenzione Pulizia Mantenere la lavastoviglie pulita migliora le prestazioni, evita inutili riparazioni e ne prolunga la durata. Esterno Pulire eventuali fuoriuscite sul corpo esterno della lavastoviglie. Usare un panno morbido e umido per pulire eventuale polvere e fuoriuscite sul pannello di controllo. ATTENZIONE

• Non usare benzina, cera, diluenti, candeggina, alcol o altre sostanze chimiche. Tali sostanze chimiche possono scolorire le superci della lavastoviglie e provocare macchie.

• La lavastoviglie al suo interno è dotata di componenti elettriche. Non versare acqua direttamente sulla lavastoviglie. Proteggere le componenti elettriche dall'acqua.

• Qualora la propria lavastoviglie sia dotata di un pannello dello sportello in acciaio, usare un prodotto per acciaio ed un panno morbido. Interno Pulire l'interno della lavastoviglie regolarmente al ne di rimuovere eventuali residui di cibo. Pulire l'interno della lavastoviglie e la parete interna dello sportello con un panno per piatti umido. ATTENZIONE

• Non rimuovere la guarnizione anteriore (la lunga guarnizione di gomma montata intorno all'apertura della lavastoviglie). La guarnizione mantiene l'interno della lavastoviglie sigillato.

• Usare un panno umido per rimuovere eventuale sporco o grasso depositato all'interno della lavastoviglie. In alternativa, applicare del detersivo ed eseguire un programma a vuoto usando la massima temperatura di risciacquo. WEB_Dishwaser_Global_00_IT.indd 23 2021-04-09 12:03:03Italiano24 Manutenzione Manutenzione Ugelli Al ne di prevenire l'otturazione degli ugelli o qualora siano già ostruiti, rimuovere e pulire tutti gli ugelli. Prestare attenzione nel rimuovere gli ugelli in quanto è facile romperli. Ugello superiore

1. Aprire lo sportello ed estrarre il cestello

superiore per scoprire l'ugello superiore.

2. Per rimuovere l'ugello è necessario prima

svitare e rimuovere il dado.

3. Liberare l'ostruzione e pulire l'ugello.

4. Rimontare l'ugello e avvitare il dado a mano.

5. Ruotare l'ugello a mano per assicurarsi che sia

correttamente montato. Ugello inferiore

1. Aprire lo sportello ed estrarre il cestello

inferiore. Sul fondo è visibile l'ugello inferiore.

2. Liberare l'ostruzione e pulire l'ugello.

3. Reinserire l'ugello.

4. Ruotare l'ugello a mano per assicurarsi che sia

correttamente montato. NOTA In base ai modelli, l'aspetto delle parti può differire dalle immagini riportate. Pulizia interna Si consiglia di effettuare una pulizia interna mensilmente. È possibile usare il programma Pulizia automatica (se disponibile) o il programma Intensivo senza inserire alcuna stoviglia. In alcuni modelli dotati della funzione di notica, il LED lampeggerà dopo 20-22 cicli di lavaggio. Se l'acqua in entrata è dura, è possibile prevenire l'accumulo di calcare all'interno della lavastoviglie aggiungendo dell'acido citrico al detersivo durante l'uso della lavastoviglie. WEB_Dishwaser_Global_00_IT.indd 24 2021-04-09 12:03:04Italiano 25 Manutenzione Filtro Consigliamo di effettuare la pulizia del ltro una volta al mese.

1. Aprire lo sportello e rimuovere prima il

2. Ruotare il manico del ltro in senso anti orario

per sbloccare il ltro a maglie larghe.

3. Rimuovere il ltro a maglie larghe ed estrarre

il micro ltro cilindrico posto al di sotto. WEB_Dishwaser_Global_00_IT.indd 25 2021-04-09 12:03:04Italiano26 Manutenzione Manutenzione

4. Rimuovere eventuale sporco dal micro ltro e

dal ltro a maglie larghe.

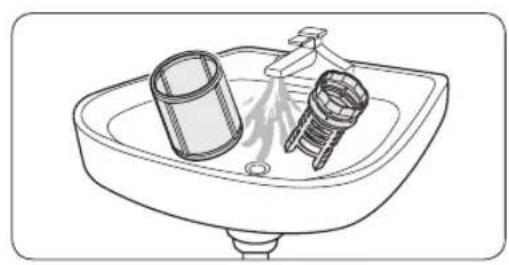

5. Sciacquarli in acqua corrente e lasciarli

asciugare completamente.

6. Rimontare il ltro ed il ltro a maglie larghe.

7. Ruotare il manico del ltro in senso orario per

bloccarlo. NOTA In base ai modelli, l'aspetto delle parti può differire dalle immagini riportate. ATTENZIONE Assicurarsi che il ltro a maglie larghe sia chiuso correttamente. Un tappo allentato può compromettere le prestazioni di ltraggio. WEB_Dishwaser_Global_00_IT.indd 26 2021-04-09 12:03:04Italiano 27 Risoluzione dei problemi Risoluzione dei problemi Checkpoint Qualora si riscontri un problema con la lavastoviglie, controllare prima la tabella riportata sotto e seguire le azioni correttive suggerite. Samsung non potrà essere ritenuta responsabile per danni a cose e persone o per problematiche legate alla sicurezza dovute a riparazioni non effettuate da Samsung o da un fornitore di servizi autorizzato da Samsung in accordo con le linee guida dell’azienda relative alla riparazione ed alla manutenzione dei propri prodotti. Qualsiasi danno causato al prodotto da personale non autorizzato durante un tentativo di riparazione non potrà essere coperto dalla garanzia convenzionale. Sintomo Possibile causa Azione La lavastoviglie non si avvia. Lo sportello non è chiuso bene.

• Vericare che lo sportello sia ben accostato e chiuso completamente.

• Controllare che il cestello superiore combaci con gli ugelli.

• Controllare che il cestello superiore sia correttamente inserito. Il cavo di alimentazione non è collegato.

• Collegare il cavo di alimentazione. L'acqua non viene erogata.

• Vericare che il rubinetto di mandata dell'acqua sia aperto. Il pannello di controllo è bloccato.

• Disattivare la funzione Blocco controlli. La lavastoviglie emette cattivi odori. Nella lavastoviglie è rimasta acqua residua da un programma precedente.

• A lavastoviglie vuota, aggiungere detersivo e impostare il programma Rapido. Questa funzione è disponibile solo in alcuni modelli. Al termine del programma di lavaggio rimane acqua residua. Il tubo di scarico è piegato o otturato.

• Raddrizzare e liberare il tubo. WEB_Dishwaser_Global_00_IT.indd 27 2021-04-09 12:03:04Italiano28 Risoluzione dei problemi Risoluzione dei problemi Sintomo Possibile causa Azione Sui piatti rimangono residui di cibo. È stato selezionato un programma di lavaggio non idoneo.

• Selezionare un programma in base al livello di sporco dei piatti, come descritto in questo manuale. I ltri sono otturati o non montati correttamente.

• Assicurarsi che i ltri siano correttamente montati. È stato usato un quantitativo di detersivo insufciente.

• Usare la giusta quantità di detersivo per ogni carico. La pressione dell'acqua è bassa.

• Accertarsi che la pressione dell'acqua sia compresa tra 0,04 MPa e 1,0 MPa. Gli ugelli sono istruiti.

• Pulire e disotturare gli ugelli irrigatori. I piatti sono stati caricati in modo improprio o la lavastoviglie è stata caricata eccessivamente.

• Riposizionare i piatti in modo che non interferiscano con i bracci di irrigazione e il dispenser del detersivo. L'acqua è troppo dura.

• Controllare la spia di aggiunta del sale e riempire il serbatoio se necessario. I piatti non sono ben asciutti. Non c'è brillantante nel dispenser o non ne è stato utilizzato abbastanza.

• Aggiungere il brillantante.

• Controllare le impostazioni del dispenser del brillantante. Sono stati inseriti troppi piatti.

• Il sovraccarico può ridurre le prestazioni di asciugatura. Inserire i piatti come indicato. I bicchieri e le tazze hanno versato acqua sugli altri piatti durante l'estrazione dalla lavastoviglie.

• Vuotare prima il cestello inferiore, quindi vuotare quello superiore. Ciò impedirà il gocciolamento di acqua dal cestello superiore sui piatti del cestello inferiore. Sono state usate più pastiglie di detersivo senza aver selezionato l'opzione Sanitize (Sanitizzazione).

• Selezionare la funzione Sanitize (Sanitizzazione) o usare il brillantante. WEB_Dishwaser_Global_00_IT.indd 28 2021-04-09 12:03:04Italiano 29 Risoluzione dei problemi Sintomo Possibile causa Azione La lavastoviglie è troppo rumorosa. La lavastoviglie emette un rumore quando il coperchio del dispenser è aperto e la pompa di scarico è in funzione.

• Ciò è normale. La lavastoviglie non è livellata.

• Vericare il livellamento della lavastoviglie. I bracci irrigatori urtano contro i piatti, generando un rumore alternato sordo.

• Risistemare le stoviglie. Sui piatti rimane un velo giallo o marrone. Il velo è causato dai residui di caffè e té.

• Usare un programma di lavaggio a maggiore temperatura. Le spie non si accendono. Il cavo di alimentazione non è collegato.

• Collegare il cavo di alimentazione. I bracci non ruotano regolarmente. I bracci sono bloccati da particelle di cibo residuo.

• Pulire gli ugelli. Sui piatti rimane un velo biancastro. L'acqua è troppo dura.

• Controllare la spia di aggiunta del sale e vericare che l'impostazione dell'addolcitore sia corretta in base alla durezza dell'acqua nella propria zona.

• Controllare che il tappo del serbatoio del sale sia montato correttamente. Sul pannello di controllo si notano bolle d'aria e graf. All'interno della pellicola protettiva è rimasta dell'aria.

• Rimuovere la pellicola protettiva dal pannello di controllo. WEB_Dishwaser_Global_00_IT.indd 29 2021-04-09 12:03:04Italiano30 Risoluzione dei problemi Risoluzione dei problemi Codici informativi Se la lavastoviglie non funziona regolarmente, sul display verranno visualizzati dei codici informativi. Controllare nella tabella sotto il signicato e intraprendere le azioni correttive suggerite. Codice Azione

• Chiudere il rubinetto di mandata dell'acqua. Recarsi al quadro elettrico della casa e disattivare l'interruttore della lavastoviglie. Quindi contattare un installatore o un riparatore. Se il problema persiste, rivolgersi ad un Centro di assistenza autorizzato Samsung.

Controllo ingresso acqua

• Controllare se il rubinetto di carico dell'acqua è chiuso, è sospesa l'erogazione dell'acqua o la valvola/la tubazione dell'acqua è congelata od ostruita da corpi estranei. Se il problema persiste, rivolgersi ad un Centro di assistenza autorizzato Samsung.

Controllo comunicazione PCB

• Comunicazione anomala tra la PCB principale ed la PCB secondaria.

• Se il problema persiste, contattare il Centro assistenza autorizzato Samsung.

Controllo eccessiva temperatura di riscaldamento

• Controllo funzionale. A lavastoviglie vuota, aggiungere detersivo e impostare un programma. Se il problema persiste, recarsi al quadro elettrico della casa e disattivare l'interruttore della lavastoviglie. Quindi contattare un Centro di assistenza autorizzato Samsung.

Controllo termistore

• Il sensore della temperatura è guasto (cortocircuito o interrotto). Se il problema persiste, contattare il Centro assistenza autorizzato Samsung.

Controllare pompa lavaggio

• La pompa di lavaggio funziona in modo anomalo. Se il problema persiste, rivolgersi ad un Centro di assistenza autorizzato Samsung.

Controllo del motore di distribuzione

• Funzionamento anomalo dell'assieme del motore di distribuzione o PCB principale. Se il problema persiste, rivolgersi ad un Centro di assistenza autorizzato Samsung. bC2 Controllo tasti

• Tasto premuto per 30 secondi.

• Vericare che nel tasto non vi sia acqua o sostanze estranee.

• Se il problema persiste, rivolgersi ad un Centro di assistenza autorizzato Samsung. WEB_Dishwaser_Global_00_IT.indd 30 2021-04-09 12:03:04Italiano 31 Risoluzione dei problemi Qualora un codice informativo persista ad essere visualizzato, contattare un Centro di assistenza autorizzato Samsung. I ricambi* per gli utenti nali sono disponibili per un minimo di anni 10**.
