MANUALE UTENTE DW60M5050BB/EN SAMSUNG

Lavastoviglie manuale dell'utente

immagina le possibilità

Grazie per averereacquistato un prodotto Samsung.

SAMSUNG

Istruzioni di sicurezza

Congratulations per l'acquisto della tua nuova lavastoviglie Samsung. Questo manuale contiene importanti informazioni riguardanti l'installazione, l'uso e la manutenzione del loro nuovo apparecchio. Ti consigliamo di leggere le informazioni qui fornite per conoscere ivantaggi offerti dalle funzioni della tua nuova lavastoviglie.

ISTRUZIONI DI SICUREZZA - COSA SAPERE.

Le awertenze e le importanti istruzioni di sicurezza riportate in questo manuale non coprono tutte le possibili condizioni e situazioni che sono verificarsi. E' responsabilità dell'utente utilizzare l'apparecchio con buonsenso, prestando la massima attenzione e cura in fase di installatione, manutenzione e funzionamento.

Poiche le istruzioni operative qui descripte coprono i vari modelli disponibili, le caratteristiche della lavastoviglie acquistata potso differire leggermente da quelle descripte in thiso manuale e non tutti i simboli di awertenza possono essere applicabili. In caso di domande o dubbi, rivolgiti al Centro assistenza di zona o visita il site www.samsung.com per trovare le informazioni necessarie.

SIMBOLI DI SICUREZZA E PRECAUZIONI IMPORTANTI

Simboli di sicurezza importanti

WARNING	Pericoli o pratiche non sicure che possono causare lesioni personali gravi e/o danni materiali.
CAUTION	Pericoli o pratiche non sicure che possono causare lesioni personali e/o danni materiali.
CAUTION	Per evitare rischi di incendio, explosione, scariche elettriche o lesioni personali durante l'uso della lavastoviglia, seguire queste fondamentali precauzioni:
NON tentare di.	NON tentare di.
NON disassemblare.	NON disassemblare.
NON toccare.	NON toccare.
Seguire le istruzioni fornite.	Seguire le istruzioni fornite.
Estrarre la spina dalla presa di corrente.	Estrarre la spina dalla presa di corrente.
Verificare il collegamento a massa dell'apparecchio per evitare scariche elettriche.	Rivolversi ad un Centro di assistenza autorizzato per ottenere assistenza.
Nota	Nota

La simbologia di awertenza ha lo scopo di prevenir eventuali lesions personali.
Seguire le istruzioni scrupolosamente.
Conservare queste istruzioni in un luogo sicuro e accertarsi che eventuali nuovi utenti familiarizzino con il loro contento. In caso di cessione dell'apprecchio, consegnare le informazioni al nuovo acquirente.

Per evitare rischi di incendio, scariche elettriche o lesioni personali durante l'uso dell'apparecchio, seguire queste importanti precauzioni:

2_Istruzioni di sicurezza

1. Questo prodotto non deve essere utilizzato da bambini e uomini che abbiano ridotte Capacity fisiche, sensoriali o mentali o siano prive di esperienza o conoscenza, a meno che siano state fornite loro istruzioni per l'uso da parte di una persona responsabile della loro sicurezza o che sovrintenda all'uso dell'apparecchio.
2. Per l'uso in Europa: Questo apparecchio può essere utilizzato da bambini di età superioreagli 8 anni e da persone che abbiano ridotte capacità fisiche, sensoriali o mentali o siano privile di esperienza o conoscenza, sotto la supervisione di una persona responsabile o nel caso in cui siano state fornite loro istruzioni per un uso sicuro dell'apparecchio e dei pericoli cheesso comporta. Non consentire ai bambini di giocare con l'apparecchio. La pulizia e la manutenzione dell'apparecchio non devono essere svolti da bambini sulla supervisione di un adulto.
3. Controllare che i bambini non giochino con quello appearecchio.
4. Se il cavo di alimentazione è danneggiato, richiederne la sostituzione al costruttore, a un technician dell'assistenza o a personale qualificato.
5. Utilizzare il nuovo set di tubi in dotazione all'apparecchio sono seriariutilizzare i tubi vecchi.
6. Verificare che tappeti o altri oggetti non ostruiscano le aperture di ventilazione dell'apparecchio se queste sono poste alla base del prodotto.
7. Per l'uso in Europa: Senza una costante supervisione da parte di un adulto, i bambini di età inferiore ai 3 anni devono essere tenuti lontani dall'apparecchio.

Istruzioni di sicurezza

1. ATTENZIONE: Per evitare i rischi connessi a un ripristino involontario del fusabile termico, non alimentare l'apparecchioattraverso un commutatore esterno, come ad esempio un timer, né collegarlo a un circuito regolarmente attivato/disattivato alla utility.

2. Questo appearecchio è destinato a un uso domestico o applicazioni similari, ad esempio:

3. aree adibite a cucina per il personale di negozi, uffici e altri ambienti lavorativi;

4. aziende agricole
5. uso da parte del cliente in hotel, motel e altri ambienti residenziali;

6. bed and breakfast.

7. Lo sportello non deve essere lasciato aperto in quanto potrebbe rappresentare un pericolò.

8. AVVERTENZA: Coltelli e altri utensili appuntiti devono essere posizionati nel cestello con le punte rivolte verso il basso o in posizione orizzontale.
9. AVVERTENZA: Alcuni detersivi per lavastoviglie sono altamente alcalini. Posso sono essere estremamente pericolosi se ingeriti. Evitare il contatto con la pelle e con gli occhi e tenere i bambini lontano dall'apparecchio se lo sportello è aperto. Controllare che il comparto detersivo sia vuoto al termine del ciclo di lavaggio.

4_ Istruzioni di sicurezza

ISTRUZIONI PER L'USO DELLA LAVASTOVIGLIE

Questa lavastoviglie non è progettata per un uso commerciale. E' intesa per un uso domestico o in ambienti simili lavorativi e residenziali, quali:

• Negozzi
  Uffici e showroom

e dai residenti di:
- Ostellie guest house.

L'apparechio deve essere usato come elettrodomestico per la pulizia di piatti e stoviglie, casi come specificato nel manuale dell'utente.

Qualsiasi altri uso non è supportato dal costruttore e potrebbe risultare pericoloso.

Il produttore non può essere ritenuto responsable per anni derivanti da un uso o un funzionamento improprio o scorretto dell'apparecchio.

Non utilizzare solventi nella lavastoviglie. Pericolo di esplosione.

Non inalare o ingerire il detersivo per lavastoviglie. I detersivi per lavastoviglie contengono sostanze irritanti o corrosive, se ingeriti, possono causare usioni a naso, bocca e gola; possono inoltre bloccare la respirazione. Consultare immediatamente un medico in caso di ingestione o inalazione del detersivo.

Non lasciare lo sportello aperto se non strettamente necessario poiché può rappresentare un ostacolo sul quale inciampare.

Non appoggiarsi o sedersi sullo sportello aperto. In caso contrario la lavastoviglie potrebbe inclinarsi e danneggiarsi, e provocare lesioni personali.

Usare solo detersivo e brillante formulati per lavastoviglie per uso domestico. Non usare detersivo liquido.

Non usare detersivi fortemente acidi

Non rabboccare il serbatoio del brillante con detersivo liquido o in polvere. La mancata osservanza di esta precauzione potrebbe danneggiare gravamente il serbatoio.

Un accidentale riempimento del serbatoio del sale con detersivo liquido o in polvere potrebbe danneggiare l'addolcitore. Verificare di disponre del tipo corretto di sale per lavastoviglie prima di riempire il serbatoio del sale.

Usare solo sale per lavastoviglie dal momento che altri tipi di sale sono contentere additivi insolubili che possono danneggiare il funzionamento dell'addolcitore.

In un appearecchio dotato di cestello per le posate (incluso a seconda del modello), il processo di lavaggio e asciugatura delle posate è più efficace se queste vengono collocate nel cestello in modo ottimale, con i manici rivolti verso il basso. Tuttavia, per evitare il rischio di lesioni, è possibile collocare colttelli e forchette con i manici rivolti verso l'alto.

Il vasellame e gli elementi in plastica non resistenti all'acqua bollente, quali ad esempio contentitori o posate in plastica, non possono essere lavati in lavastoviglie.

Le elevate temperature sviluppate all'intero della lavastoviglie possono provocare la deformazione o lo scioglamento.

Nei modelli dotati della funzione Delay start (Avvio ritardato), verificare che il dispenser sia asciutto prima diaggiungere il detersivo. Se necessario, asciugarlo. Se viene versato in un dispenser umido, il detersivo più raggrumarsi e non essere quindi sparso uniformamente.

Coltelli e altri utensili appuntiti devono essere posizionati nel cestello con le punte rivolte verso il basso o in positioning orizzontale.

Istruzioni di sicurezza

PROTEZIONE DEI BABBINI

Questo apparecchio non è un giocattolo! Per evitare il rischio di lesioni, tenere i bambini lontano dall'apparecchio e non permettere loro di giocare vicino o all'interno dell'apparecchio o di azionne i comandi. I bambini non sono in grado di comprendre i potenziali pericoli. Pertanto devono essere controllati ogniaqualvotta si lavora in cucina.

Un bambino che gioca con la lavastoviglie potrebbe rimanervi chiuso dentro.

Questo apparecchio poto essere utilizzato da bambini di età superiore agli 8 anni e da persona che abbiano ridotte capacità fisiche, sensoriali o mentali o siano prive di esperienza o conoscenza, sotto la supervisione di una persona responsable o nel caso in cui siano state formite loro istruzioni per un uso sicuro dell'apparecchio e dei pericoli cheesso comporta. Non consentire ai bambini di giocare con l'apparecchio.

La pulizia e la manutenzione dell'apparecchio non devono essere svolti da bambini perché la supervisione di un adulto.

I bambini più grandi possono utilizzare l'apparecchio solo se sono state fornite loro chiare istruzioni per I'uso e siano in grado di utilizzato in sicurezza, riconoscendo i potenziali rischi di un uso inappropriato.

TENERE I BAMBIINI LONTANI DAI DETERSIV! I detersiv per lavastoviglie contengono sostanje irritanti e corrosive e, se ingeriti, posso nco causare usioni a naso, bocca e gola; posso noltre bloccare la respirazione.

Tenere i bambini lontano alla lavastoviglie quando lo sportello dell'apparecchio è aperto.

All'interno potrebbero esservi residui di detersivo.

Consultare immediatamente un medico se un bambino inala o ingerisce del detersivo.

ISTRUZIONI PER L'INSTALLAZIONE DELLA LAVASTOVIGLIE

Prima di impostare l'apparecchio, controllare che non vi sia alcun danno visible. Non utilizzato mai un appearecchio danneggiato. Un appearecchio danneggiato potrebbe rappresentare un pericolo.

La lavastoviglie delve essere collegata a una presa di corrente dotata di apposto interruptro. La presa elettrica delve essere facilemente raggiungibile dopo l'installazione della lavastoviglie in modo che sua possibile scollegare l'apprecchio rapidamente e in qualsiamenti. (Vedere la sezione "Parti e funzioni" a pagina 10).

Dietro la lavastoviglie non devono essere presenti prese elettriche. Se il retro della lavastoviglie preme contro una presa elettrica, questa potrebbe surriscaldarsi con il seguente rischio di incendio.

La lavastoviglie non deve essere installata sotto un piano cottura. Le elevate temperature talvolta generate da un piano cottura potrebbero danneggiare la lavastoviglie. Per la stessa ragione, non installarla vicina a fiamme libere o altri appearechi che possono irradiare calore, quali caloriferi ecc..

Collegare la lavastoviglie alla corrente elettrica solo una volta completata l'installazione e la regolazione dello sportello.

Prima di collegare l'apparecchio, verificare che i dati elettrici riportati sulla targhetta (tensione e carico collegato) corrispondano alla corrente erogata. In caso di dubbi, consultrare un elettricista qualificato.

La sicurezza elettrica di quello appearecchio più essere garantita solo quando vi sia continuità tra l'apparecchio e ilsystema di messa a terra. E' della massima importanza che i requisiti base di sicurezza siano presenti e regolarmente testati e in caso di dubbi sullo stato dell'impianto elettrico domestico quello deve essere controllato da un elettricista qualificato.

Il costruttore non potra essere ritenuto responsable per eventuali consequences derivanti da un systema di messa a terra inappropriato (per es. scariche elettriche).

Non collegare l'appareccchio alla presa di corrente mediente una multipresa o una prolonga. Queste infatti non garantisco la sicurezza dell'appareccchio (per es. pericolo di surriscaldamento).

Questo appearecchio pue essere installato in postazioni mobili, ad esempio su una nave, solo se è stata eseguita da un tecnico qualificato una valutazione dei rischi associata a questo tipo di installmente.

L'alloggiamento in plastica del connettore alla presa dell'acqua contiene un componente elettrico. Non immergere I'alloggiamento nell'acqua.

Nel tubo delsystema Aqua-Stop sono presenti fili elettrici. Non tagliare mai il tubo di carico dell'acqua,anche se troppo lungo.

L'installazione, la manutenzione ed eventuali riparazioni devono essere eseguite solo da personale qualificato e competente in stretta osservanza delle normative locali e nazionali. Le riparazioni eseguite da personale non qualificato possono rappresentare un pericolò. Il costruttore non può essere ritenuto responsable del lavoro eseguito da personale non autorizzato.

Ilsystema impermeabile integrato offre protezione contro i danni provocati dall'acqua, a patto che siano rispetto le seguenti condizioni:

• La lavastoviglie sia correttamente installata e collegata.
  Sia stata eseguita una corretta manutenzione e siano state sostituite le parti usurate laddove necessario.
  Il rubinetto sa stato chiuso in caso di inutilizzo dell'apparecchio per un lungo periodo di tempo (per es. durante le vacanze).
  Ilsystema impermeabile entrainfunzione anche se I'apparecchio è spento.Tuttavia, I'apparecchio delve essere collegato alla corrente elettrica.

Un apparecchio danneggiato più rappresentare un pericolò. Se la lavastoviglie si danneggia, scollegarla nella corrente elettrica e rivolgersi al rivenditore o al centro di assistenza.

Riparazioni non autorizzate possono causare pericoli imprevedibili per l'utente, per i quali il costruttore non potra essere ritenuto responsablee. Le riparazioni devono essere eseguite solo da un tecico dell'assistenza qualificato.

I componenti difettosi devono essere sostituiti solo con ricambi originali. La sicurezza dell'apparecchio può essere garantita solo utilizzando ricambi originali.

Scollegare sempre la lavastoviglie alla corrente elettrica per eseguirne la manutenzione (disattivare l'interruttore della presa a parete ed estrarre le spina).

Se il cavo di collegamento è danneggiato, sostiturlo con uno idoneo disponibile pressi il costruttore. Per ragioni di sicurezza, il cavo più essere sostituito solo da un centro assistenza autorizzato o da un technician qualificato.

In luoghi soggetti a infestazioni da scarafaggi o altri insetti, prestare particolare attenzione a mantenere la lavastoviglie e l'ambiente circostante sempre puliti. Eventuali danni provocati da scarafaggi o altri insetti non sono coperti da garanzia.

In caso di guasto o ai fini della pulizia, l'apparecchio risulta totalmente isolato alla corrente elettrica quando:

• l'interrutlore della presa a parete è disattivato e la spina è estratta, oppure
• l'intertutore generale é disattivato, oppure
• il fusibile principale è disattivato, oppure
• Il fusibile a vite è stato rimioso (in paesi dove tale operazione è prevista).

Non modificare l'apparecchio, salvo previa autorizzazione del costruttore.

Istruzioni di sicurezza

Non aprire mai il tetiaio/l'alloggiamento dell'apparecchio.

Manomettere i collegamenti elettrici o i componenti e le parti meccaniche è molto pericoloso e può causare malfunzionamento o scariche elettriche.

Durante il periodo di garanzia dell'apparecchio, le riparazioni devono essere effettuate solo da un technician dell'assistenza autorizzato dal costruttore. In caso contrario la garanzia sera invalidata.

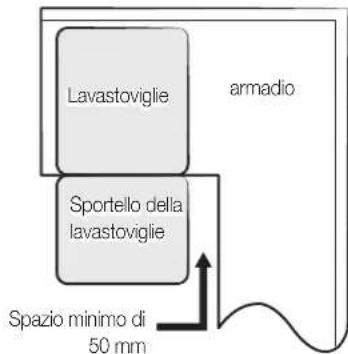

Durante l'installazione del prodotto, verificare che vi sia spazio sufficiente sopra, ai lati e sul retro dell'apparecchio per garantire una corretta ventilazione.

Se lo spazio tra l'apparecchio e il lavello è insufficiente, quest'ultimo potrebbe subire danni o potrebbe presentarsi un problema di muffa.

Verificare che il livello di durezza dell'acqua impostato sulla lavastoviglie si idoneo a quello della propria zona. (Vedere la sezione "Modalità Water Addolcitore (Impostazione del livello di durezza dell'acqua)" a pagina 16).

INFORMAZIONI SUL SIMBOLO WEEE

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei rifiuti non corretto, si invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai soggetti autorizzati seconde le nominative locali.

Gli utenti domestici, in代替a alla gestione autonoma di cui sopra, potranno conseignare l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400m^2 è inoltre possibile conseignare Gratisamente,enza obbligo di acquisto,i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm.

Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.

Per ulteriori informazioni sull'impegnno ambientale di Samsung e sugli obblighi normativi specifici dei singoli prodotti es. REACH, WEEE, Batterie visitare le pagine relative alla sostenibilità sul situ Sasmung.com.

Istruzioni di sicurezza

Sommario

PARTI E FUNZIONI

10

USO DEL DETERSIVO E DELL'ADDOLCITORE

16

INSERIMENTO DELLE STOVIGLIE NEI CESTELLI

21

PROGRAMMI DI LAVAGGIO

27

PULIZIA E MANUTENZIONE

30

IMPOSTAZIONE DELLA LAVASTOVIGLIE

33

INSTALLAZIONDE DELLA LAVASTOVIGLIE

36

RISOLUZIONE DEI PROBLEMI

42

APPENDICE

45

10 Funzioni della lavastoviglie
12 Pannello di controlo
14 Visualizzazioni

16 Modalità Water Addolcitore

(Impostazione del livello di durezza dell'acqua)

17 Carico del sale nell'addolcitore
18 Uso del detersivo
19 Uso del brillantante
19 Regolazione della quantità di brillante

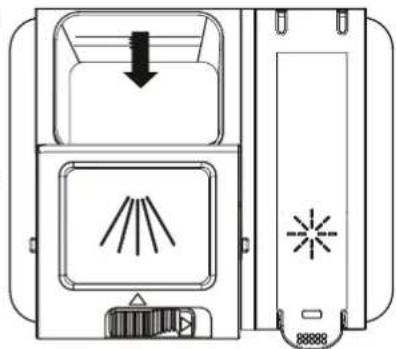

20 Uso dell'opzione Pastiglie

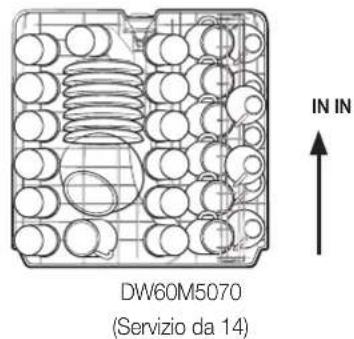

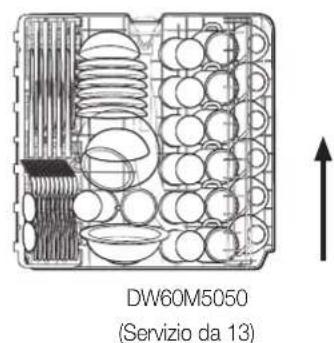

21 Caricamento del cestello superiore

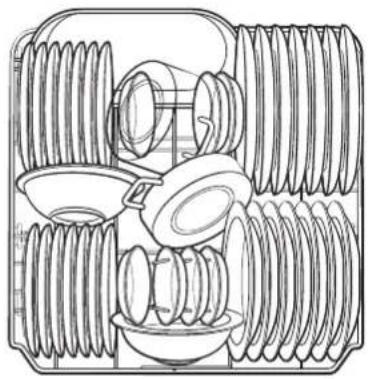

23 Caricamento del costello inferiore

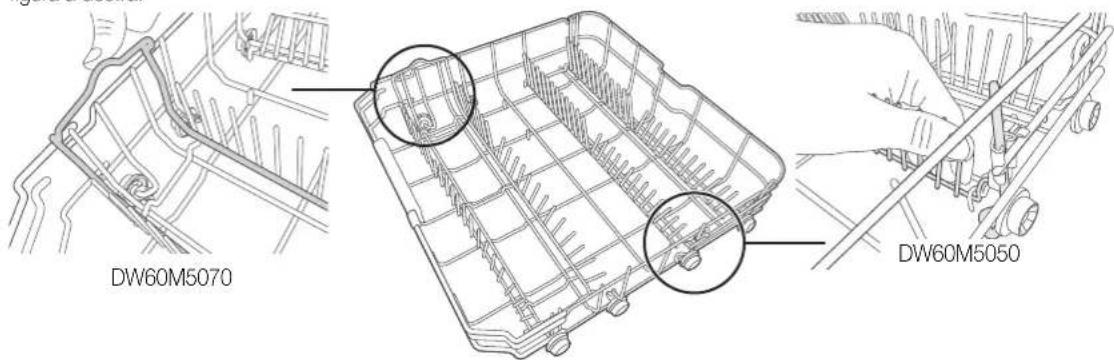

23 Rastrelliere pieghevoli del cestello inferiore

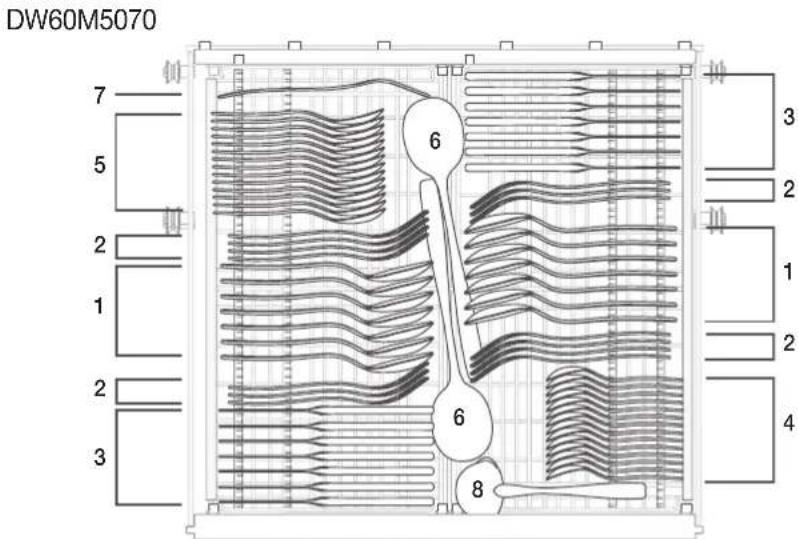

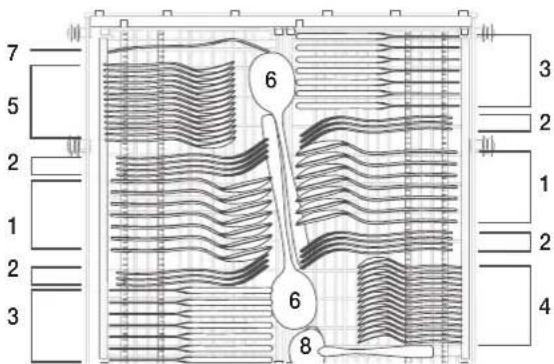

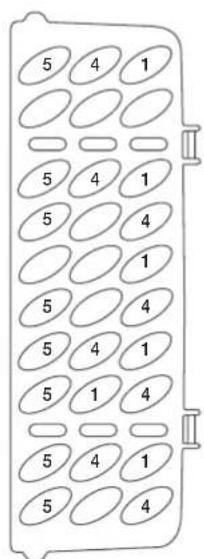

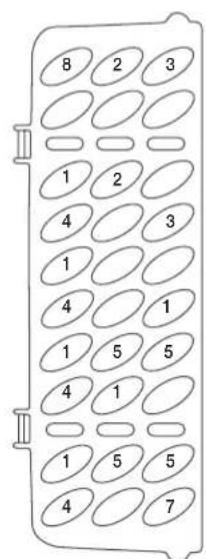

24 Cestello per posate
26 Lavaggio in lavastoviglie di posate/piatti

27 Accensione dell'apparecchio
27 Cambio dei programmi
28 Al terme del ciclo di lavaggio
28 Tabella dei cici di lavaggio

30 Pulizia dei filtri
31 Pulizia dei bracci irrigatori
31 Pulizia dello sportello
31 Manutenzione della lavastoviglie
31 Protezione contro il congelamento
32 Come aver cura della lavastoviglie
33 Carico e scarico dell'acqua
35 Collegamento del tubo di scarico

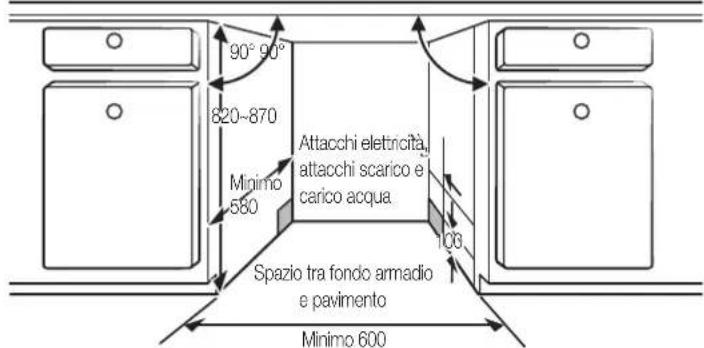

35 Posizionamento dell'apparecchio
35 Avviamento della lavastoviglie

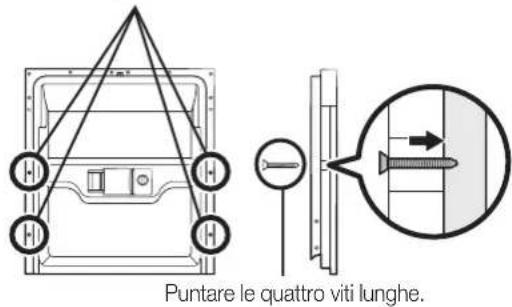

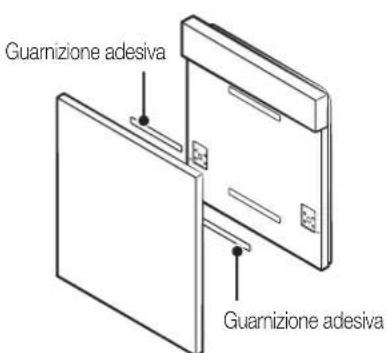

36 Lavastoviglie Sottopiano, Semi incasso, Incasso

42 Prima di chiamare il centro di assistenza
44 Codici informativi
45 Specifiche
45 Dimensioni del prodotto

Partie funzioni

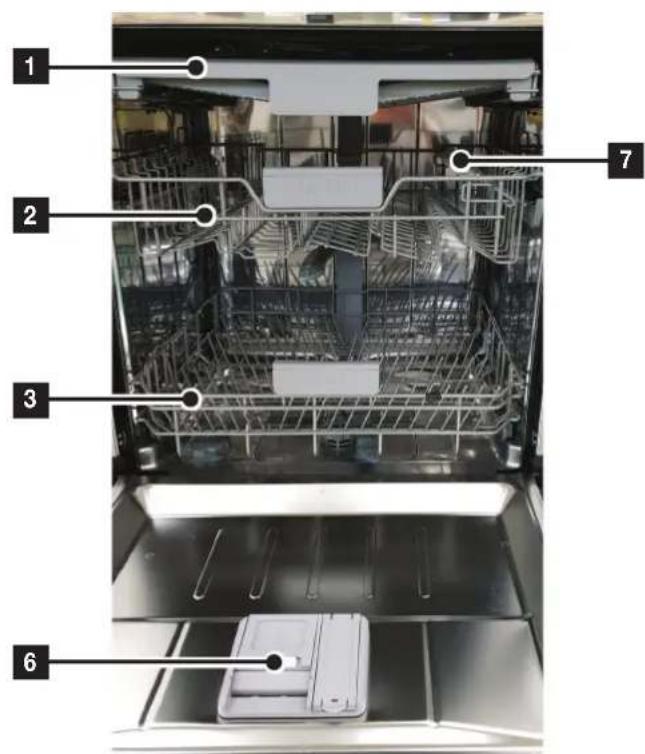

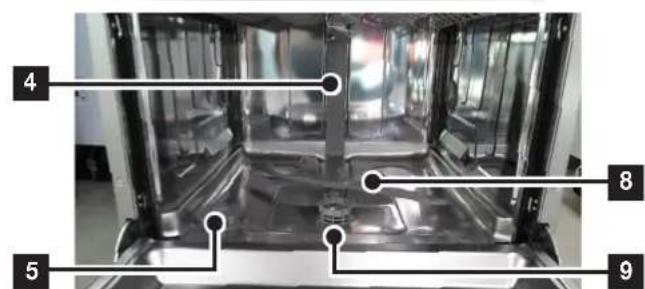

FUNZIONI DELLA LAVASTOVIGLIE

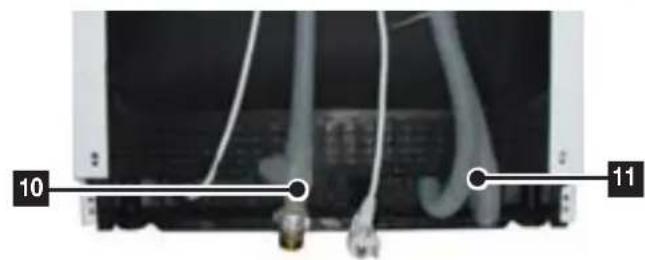

Vista anteriore e posteriori (DW60M5070)

Accessori - Manuale dell'utente, imbuto per sale, cestello posate.

1 B' cestello

2 Cestello superiore

3 Cestello inferiore

4 Tubo degli ugelli

5 Serbatoio del sale

6 Dispenser

7 Ripiano per tazze

8 Bracci di irrigazione

9 Gruppo filtrato

10 Tubo interno

11 Tubo di scarico

10_Parti funzioni

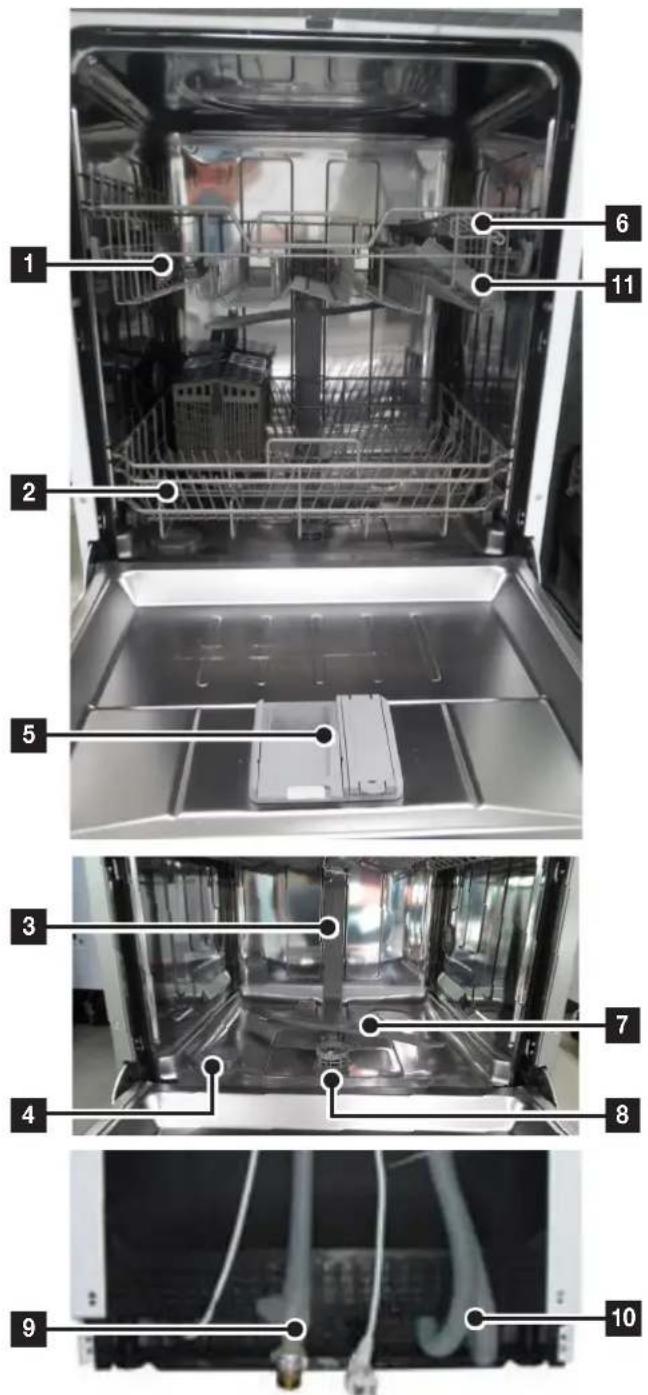

Vista anteriore e posteriori (DW60M5050)

Accessori - Manuale dell'utente, imbuto per sale, cestello posate.

1	Destello superiore
2	Destello inferiore
3	Tubo degli ugelli
4	Serbatoio del sale
5	Dispenser
6	Ripiano per tazze
7	Bracci di irrigazione
8	Gruppo filtrato
9	Tubo interno
10	Tubo di scarico
11	Griglia per coltelli

Partie funzioni

PANNELLO DI CONTROLLO

1 POWER (ACCENSIONE)	Premere quello tasto per accendere la lavastoviglie: il display si illumina.
2 Programma	Premere quello tasto per selezionare il programma di lavaggio desiderato.
3 Mezzo carico	Per il lavaggio di piccole quantità di stoviglia, premere il tasto Mezzo carico per rispammiare energia.
4 Blocco controlli	Questa opzione permette di bloccare i tasti del pannello di controllo in modo che i bambini non possano azionare accidentaliamente la lavastoviglia premendo uno dei tasti del pannello.Per bloccare o sbloccare i tasti del pannello di controllo, tenere premuti i tasti Blocco controlli per tre (3) secondi.
5 Finestra display	Spia di funzionamento, avvio ritardato, codici di erre, ecc.
6 START (AVVIO)	Per avviare un programma, premere il tasto START (AVVIO) prima di chiudere lo sportello.*Reset : Per annullare un programma in corso e scaricare la lavastoviglia, tenere premuto il tasto START (AVVIO) per tre (3) secondi.Una volta reimpostata la lavastoviglia, selezionare un'opzione e tenere premuto il tasto START (AVVIO) per riavviare la lavastoviglia.
7 Avvio ritardato	Premere quello tasto per impostare le ore di ritardo per l'avvio del lavaggio. E'possible impostare un ritardo di avvio massimo di 24 ore. Ogni pressione di quello tasto ritarda l'avvio del lavaggio di un'ora.
8 Igiene	Premere il tasto Igiene per ottenere il massimo igiene nella lavastoviglia. Questa funzione è disponibile per tutti i programmi escludo Rapido e Prelavaggio.
9 Pastiglie	Per selezionare l'opzione Pastiglia, che non necessita di sale né di brillantante ma di una pastiglia Pastiglia. Questa funzione è disponibile con tutti i programmi tranne Auto, Rapido e Prelavaggio.

A sportello aperto, solo il tasto POWER (ACCENSIONE) è operativo.

• Prima di aviare un programma, è possibile selezionare le opzioni (Pastiglie, Avvio ritardato e/o Mezzo carico).

IMPORTANTE: Per ottenere prestazioni ottimali alla vostra lavastoviglie, leggere le istruzioni operative prima di utilizzaria per la prima volta.

12_Parti funzioni

DW60M5050BB

1 POWER (ACCENSIONE)	Premere questo tasto per accendere la lavastoviglie: il display si illumina.
2 Programma	Premere questo tasto per selezionare il programma di lavaggio desiderato.
3 Mezzo carico	Per il lavaggio di piccole quantità di stoviglia, premere il tasto Mezzo carico per risparmiare energia.
4 Igiene	Premere il tasto Igiene per ottenere il massimo igiene nella lavastoviglie.
5 Pastiglia	Per selezionare l'opzione Pastiglia, che non necessita di sale né di brillantante ma di una pastiglia Pastiglia.
6 Blocco controli	Questa opzione permette di bloccare i tasti del pannello di controllo in modo che i bambini non possano azionare accidentallymente la lavastoviglie premendo uno dei tasti del pannello. Per bloccare o sbloccare i tasti del pannello di controllo, tenere premuti i tasti Blocco controli per tre (3) secondi.
7 Spia	Se la spia Aggiungi brillantante o Aggiungi sale si accende, significata che è necessario rabboccare il brillantante o il sale. Avvio ridardato Spia • Se la spia "Avvio ridardato" si accende, significata che è stata selezionata l'opzione "Avvio ridardato". Aggiungi brillantante Spia • Se la spia "Aggiungi brillantante" si accende, significata che il livello del brillantante è basso ed è necessario provedere al rabbocco. Aggiungi sale Spia • Se la spia "Aggiungi sale" si accende, significata che la lavastoviglie ha peu sale ed è necessario provedere al rabbocco.
8 Display	Visualizza il tempo rimanente, il codice informativo o il tempo del ritardo.
9 Avvio ridardato	Premere questo tasto per impostare le ore di ritardo per l'avvio del lavaggio. E' possible impostare un ritardo di avvio massimo di 24 ore. Prendo una volta quello tasto si ridardo l'avvio del ciclo di lavaggio di un'ora.
10 START (AVVIO)	Per avviare un programma, premere il tasto START (AVVIO) prima di chiudere lo sportello. *Reset: Per annullare un programma in corso e scaricare la lavastoviglie, tenere premuto il tasto START (AVVIO) per tre (3) secondi. Una volta reimpostata la lavastoviglie, selezionale un'opzione e tenere premuto il tasto START (AVVIO) per riavviare la lavastoviglie.

E possible selezionare le opzioni (Pastiglie, Mezzo carico, Avvio ritardato, Igiene) prima di avviare un programma.

Partie funzioni

Per impedire che il touchpad perda sensibilità, seguire queste istruzioni:

• Toccare il centro di agli tasto con un dito. Non premere.
• Pulire la superficie di contatto regolamente con un panno morbido inumidito.
• Prestare attentione a non toccare più di un tasto per volta, tranne quando indicate.

VISUALIZZAZIONI

1	Icone programmi	Premere il tasto Programma per selezionare agli programma.
	Intensivo Pentole e padelle molto sporche
AUTO	Auto	Oggetti di uso quotidiano da peu a molto sporchi, rilevamento automatico del livello di sporco (DW60M5070)
	Normale	Per piatti normalmente sporchi, pentole, piatti, bicchieri e padelle leggermente sporche. (DW60M5050)
ECO	ECO	Oggetti di uso quotidiano con sporco nomale, ridotto consumo energetico e di acqua.
	Express Oggetti di uso quotidiano con un ciclo di lavaggio breve.
	Rapido Stovigliè molto sporche e programma di lavaggio molto breve. (DW60M5070)
	Delicato Stovigliè delicate molto sporche.
	Prelavaggio	Risciacquo con acqua fredda per la rimozione dello sporco prima dell'esecuzione di un altro programma. (DW60M5070)
2	Display	Visualizza il tempo rimanente, il codice informativo o il tempo del ritardo.
3	Spie di rabbocco	Se le spie Aggiungi brillantante o Aggiungi sale si accendono,cisione che è necessario procedere al rabbocco del brillantante o del sale.

Parte funzioni

Aggiungi brillante spia	Se le spie Aggiungi brillante o Aggiungi sale si accendono, ciò indica che è necessario procedere al rabbocco del brillante o del sale. Per riempire il serbatoio del sale, videere "Riempimento del serbatoio del brillante" a pagina 19.
Aggiungi sale spia	Se la spia "Aggiungi sale" si accende, ciò indica che la lavastoviglie ha un livello di sale basso e deve essere rabboccato.Per riempire il serbatoio del sale, videere "Carico del sale nell'addolcitore" a pagina 17.

DW60M5050BB

1	Icone programmi	Premere il tasting Programma per selezionare agli programma.
2	Normale	Per piatti normalmente sporchi, pentole, piatti, bicchieri e padelle leggermente sporche.
ECO	ECO	Oggetti di uso quotidiano con sporco normale, ridotto consumo energetico e di acqua.
Intensivo Pentole e padelle molto sporche
Delicato Stovigliè delicate molto sporche.
Express Oggetti di uso quotidiano con un ciclo di lavaggio breve.
2 spie di rabbocco	Se le spie Aggiangi brillantante o Aggiangi sale si accendono, ciò indica che è necessario procedere al rabbocco del brillantante o del sale.
Aggiangi sale spia	Se la spia "Aggiangi sale" si accende, ciò indica che la lavastoviglie ha un livello di sale basso e deve essere rabboccato.Per riempire il serbatoio del sale, vedere "Carico del sale nell'addolcitore" a pagina 17.
Aggiangi brillantante spia	Se le spie Aggiangi brillantante o Aggiangi sale si accendono, ciò indica che è necessario procedere al rabbocco del brillantante o del sale. Per riempire il serbatoio del sale, vedere "Riempimento del serbatoio del brillantante" a pagina 19.
Avvio ritardato spia	Se la spia "Avvio ritardato" si accende, significata che è stata selezionata l'opzione "Avvio ritardato".
Display	Visualizza il tempo rimanente, il codice informativo o il tempo del ritardo.

Uso del detersivo e dell'addolcitore

MODALITA WATER ADDOLCITORE (IMPOSTAZIONE DEL LIVELLO DI DUREZZA DELL'ACQUA)

La lavastoviglie è dotata di unsystema di regolazione del consumo di sale in base alla durezza dell'acqua utilizzata. Cio serve ad ottimizzato il livello di consumo del sale. Per impostare il consumo di sale, procedere come segue:

1. Accendere l'apparechio;
2. Premere il tasto Express (modello da incasso) o Programma (modello ad installmentazione libera) per altre 5 secondi per avviare l'addolcitore dell'acqua 60 secondi dopo l'accensione dell'apparecchio;
3. Premere il tasto Express (modello da incasso) o Programma (modello ad installmentazione libera) per selezionare il set corretto in base alle condizioni locali; le impostazioni varieranno in questa sequenza: H1 → H2 → H3 → H4 → H5 → H6; Si consiglia di modificare le impostazioni seguito quanto indicato nella tabella che segue. * Impostazioni di fabbrica: H3 (EN 50242)
4. Attendere 5 secondi per terminare l'impostazione.

DUREZZA ACQUA				Posizione selettore	Consumo sale (grammi/ciclo)
°dH °fH	Clark mmol/l
0-5 0-9 0-6 0-0,94 H1 0
6-11 10-20	7-14 1,0-2,0 H2 9
12-17 21-30	15-21 2,1-3,0	H3		12
18-22 31-40	22-28 3,1-4,0	H4		20
23-34 41-60	29-42 4,1-6,0	H5		30
35-55 61-96	43-69 6,1-9,8	H6		60

1 dH (Grado tedesco) = 0,178 mmol/l
1 Clark (Grado inglese) = 0,143 mmol/l
1fH (Grado francese) = 0,1 mmol/l

Contattare l'autorità per la gestione idrica locale per le informazioni sulla durezza dell'accua nella propria zona.

ADDOLCITORE D'ACQUA

La durezza dell'acqua varia da luogo a luogo. Se l'acqua utilizzata nella lavastoviglie è dura, piatti e posate possono presentare residui di calcare. L'apparecchio è dotato di uno speciale addolcitore che elimina calcare e minerali dall'acqua.

[Depositi sulle posate]

Jso del detersivo e dell'addolcotre

CARICO DEL SALE NELL'ADDOLCITORE

Usare sempre il sale apposto per lavastoviglie.

Il serbatoio del sale è situato quello inferiore e delve essere rabbocato come segue:

ATTENZIONE

• Usare solo sale specifico per lavastoviglie! Tutti gli altri tipi di sale non specifici per lavastoviglie, in particolare il sale da ravola, possono danneggiare l'addolcitore. I dati causati alla lavastoviglie dall'uso di un tipo di sale non idoneo non sono coperti da garanzia e il costruttore non potra essere ritenuto responsablei di tali danni.
• Rabboccare sale appena prima di iniziare un programma di lavaggio completo. Ci o impedisce che residui da sale o di acqua salata permangano sul fondo della lavastoviglie per un lungo periodo di tempo, una eventualità che potrebbe causare corrosione.

• Dopo il primo ciclo di lavaggio la luce sul pannello di controllo si spegne.

• Rimuovere il cestello inferiore, quindi svitare e rimuovere il tappo del serbatoio del sale.

1. Riempiendo il serbatoio per la prima volta, riempirlo per 2/3 del suo volume con acqua (circa 1 litro).

2. Introduire I'imbuto (in dotazione) nell'apertura e versare circa 1,5 kg di sale. É normale che una piccola quantità d'acqua fluoriesca dal serbatoio.

1. Awitare con cura il tappo.

1. Solitamente, la spia di rabbocco sale si spegne dello riempimento del serbatoio.

Il serbatoio del sale delve essere rabboccato all'accensione della spia sul pannello. Sebbene il serbatoio del sale sua stato sufficientemente rabboccato, la spia potrebbe non spegnersi fino a quando il sale non si ia completenessciclto.

Anche se la spia di rabbocco sale sul pannello di controllo non si accende, è possibile calcolare il momento in cui è necessario eseguire il rabbocco del sale nell'addolcitore tenendo il conto dei cidi di lavaggio eseguiti.

Se estato versato sale all'interno della lavastoviglie, eseguire un programma di prelavaggio per eliminare l'eccedenza versata.

Uso del detersivo e dell'addolcitore

USO DEL DETERSIVO

Tutti i programmi di lavaggio della lavastoviglie richiedono l'insertimento di detersivo nell'apposita vaschetta.

Aggiungere la quantita di detersivo idonea al programma selezionato per garantire prestazioni ottimali.

ATTENZIONE: Usare solo detersivo per lavastoviglie. Il normale detersivo produce una quantità di schiuma excessiva.

che potrebberidurre l'efficacia della lavastoviglie o provocarme il malfunzionamento.

AWERTENZA: Non ingerire il detersivo per lavastoviglie. Non inalare i fumi. Il detersivo per lavastoviglie contiene

sostenze chimiche irritanti e caustiche che possono compensettere la energia respiratoria dell'uomo. In caso di

ingestion di detersivo per lavastoviglie o di inalazione dei fumi, rivolgersi immediatamente a un medico per ricevere

assistenza.

AWERTENZA: Tenere il detersivo per lavastoviglie lontano alla portata dei bambini.

Riempimento del dispenser del detersivo

1. Aprire il dispenser del detersivo agendo sul tasto di sgancio del coperchio.

Il coperchio è sempre aperto al termine di un programma di

lavaggio.

1. Aggiungere nll'apposto scomparto la quantita di detersivo

consigliata.

1. Chiudere il coperchio facendolo scorrere verso sinistra e premerlo

verso il basso.

Non esiste un tasting specifico per l'uso di detersivo in pastiglie.

1. Per ottenere migliori risultati di lavaggio, specie in presenza di stoviglie molto sporche,aggiungere una

piccola quantità di detersivo sullo sportello (circa 8 gr). Ciò servirà durante la fase di prelavaggio.

Uso del detersivo e dell'addolcotre.

USO DEL BRILLANTANTE

Quando la spia Aggiungi brillante si accende sul pannello di controllo, riempire il serbatoio di brillante. La lavastoviglie è stata progettata per utilizzato solo brillante ligudo.

L'uso di un brillante in polvere provochera l'otturazione del serbatoio e il malfunzionamento della lavastoviglie.

Il brillantante migliorare le prestazioni di ascugatura della lavastoviglie.

ATTENZIONE: Non introdurre normale detersivo nel serbatoio del brillantante.

1. Aprirle tappol del serbatoio del brillante sollevandolo per la maniglia.

L'aggiunta di brillantante al detersivo in pastiglie migliorare le prestazioni di ascugatura.

1. Riempire il serbatoio con brillantante idoneo.

Usare I'occhiello per controllare il rempimento del serbatoio.

ATTENZIONE: Non riempire il serbatoio nelle livello massimo indicate. Il brillante in effesso potrebbe fuoriuscire durante il lavaggio.

1. Al terminé richiudere il tappo.

REGOLAZIONE DELLA QUANTITA DI BRILLANTANTE

E possiblregolare la quantita di brillantante mediante la sequenza indicata sotto. Maggiore e il numero migliorioro le prestazioni di asciugatura.

1.Accendere la lavastoviglie.
2. Premere il tasto Express (modello da incasso) o il tasto Programma (modello ad installmentazione libera) per cinque secondi, entro 60 secondi dall'accensione della lavastoviglie (seguire la stessa procedura per l'impostazione dell'addolcitore).
3. Premere il tasto Avvio ritardato per accedere alla modalita di impostazione del brillantante.
4. L'LED在哪的几部小说里？
5. Premere il tasto Express (modello da incasso) o il tasto Programma (modello ad installmentazione libera) per selezionare la quantità di brillante desiderata. I valori cambiano nella segunte sequenza; d1 d2 d3 d4 d5 d1 (il valore predefinito è d4).
6. Selezionare la quantita di brillantante ed attendere 5 secondi per completare l'impostazione.

Uso del detersivo e dell'addolcitore

USO DELL'OPZIONE PASTIGLIE

La lavastoviglie è dotata della funzione Pastiglia che non necessita di sale né brillante ma di una pastiglia 3 In1.

L'impostazione Pastigie è dedicata solo all'uso delle pastiglie Pastigie. Se si usano pastiglie Pastiglie sono attivare但这a funzione, le prestazioni della lavastoviglie non saranno ottimali.

1. Inserire la pastiglia Pastigie nel contentatore quindi attivare l'opzione Pastigie.

2. Chiudere il coperchio premendolo fino ad avertre uno scatto.

Se si usano detersivi compatti combinati Pastiglie, verificare che il coperchio si chiuda correttamente.

ATTENZIONE: Tenere tutti i detersivi in un luogo sicuro fuori alla portata dei bambini. Aggiungere sempre il detersivo nel dispenser poco prima di avviare la lavastoviglie.

20_Uso del detersivo e dell'addolcitore

Inserimento delle stoviglie nei cestelli

Per ottenere le migliorie prestazioni di lavaggio seguire queste precauzioni per caricare i cestelli. Le funzioni e l'aspetto dei cestelli e del contentatore per le posate possono variare a seconda del modello.

Prestare attenuatione prima e loro caricato i cestelli della lavastoviglie

Elimare eventuali grandi quantità di cibo residuo. Non è necessario sciacquare i piatti in acqua corrente. Inserire le stoviglie nei cestelli nel segmente ordine:

1. Tazze, bicchieri, pentole e padelle devono essere inserti a testa in qiu.
2. Le stoviglie curve o concave devono assere inclinate in modo che l'acqua possa defluire.
3. Impilarli in modulo sicuro per non farli cadere.
4. Non devono impedire il movimento rotatorio dei bracci durante il ciclo di lavaggio.
   Gli oggetti molti piccoli non possono essere lavati in lavastoviglia poiché potrebbero cadere dai cestelli.

Estrazione dei piatti

Per impedire il gocciolamento di acqua dal cestello superiore a quello inferiore, vuotare prima il cestello inferiore, quindi quello superiore.

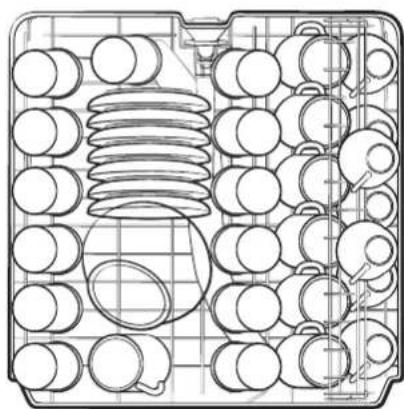

CARICAMENTO DEL CESTELLO SUPERiore

Il cestello superiore è progettato per trattenero oggetti più delicati e leggeri, quali bicchieri, tazzine e tazze, casi come piatti, piccole scodelle e padelle piane (se nonccessivamente sporche).

Inserire i piatti e le stoviglie in modo che non possano spostarsi per effetto del getto d'acqua. Inserire sempre bicchieri, tazze e scodelle a testa in giu.

Inserimento delle stoviglie nei cestelli

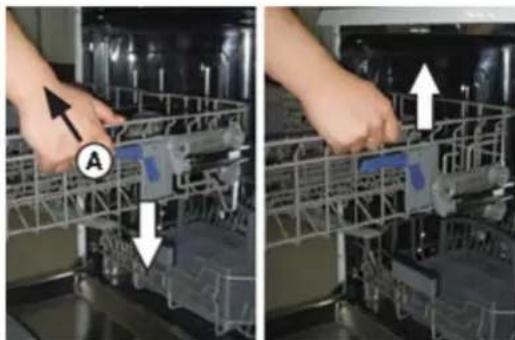

Regolazione del cestello superiore

L'altezza del cestello superiore cui si in quello inferiore.

1. Per abbassare il cestello superiore, premere le leve "A" situate a sinistra e a destra del cestello superiore e premere leggermente e contemporaneamente il cestello superiore verso il basso.
2. Per sollevare il cestello superiore, tirare il cestello versuso l'alto essere azionare le leve.

ATTENZIONE: Si consiglia di regolare l'altezza del cestello superiore prima di caricare i piatti in lavastoviglie. Se si regola il cestello dopo avere caricato i piatti, quosti si potrebbero danneggiare.

A posizione inferiore A posizione superiore

1. Inserimento delle stoviglia nei cestelli

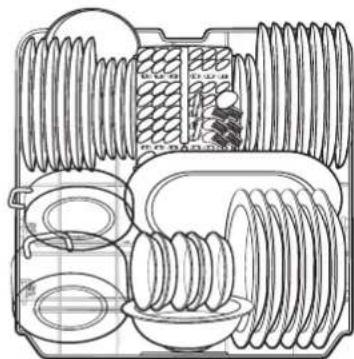

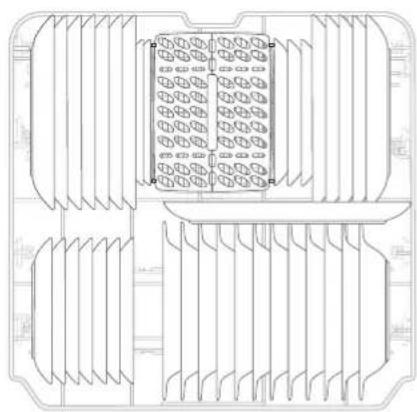

CARICAMENTO DEL CESTELLO INFERiore

Si consiglia di posizionare le stoviglie grandi che sono più difficili da pulire nel cestello inferiore: pentole, padelle, coperchi, piatti da portata e insalatiere come migliorato nella figura di destra.

E' preferibile posizionale i piatti da portata e i coperchi sul lato del cestello per evitare il blocco del braccio superiore. Pentole, recipienti da portata ecc. devono essere sempre positonati a testa in giu.

Le pentole profonde devono essere inclinate in modo da permettere il deflusso dell'acqua.

Il cestello inferiore è dotato di separatori richiudibili in modo da alloggiare più comodamente pentole e padelle.

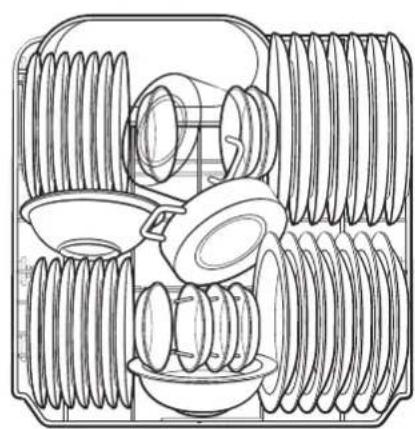

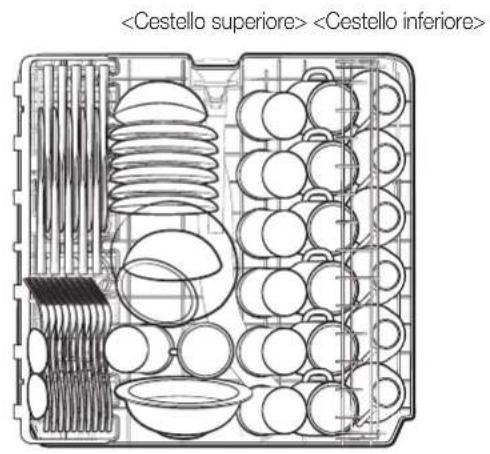

DW60M5070
(Servizio da 14)

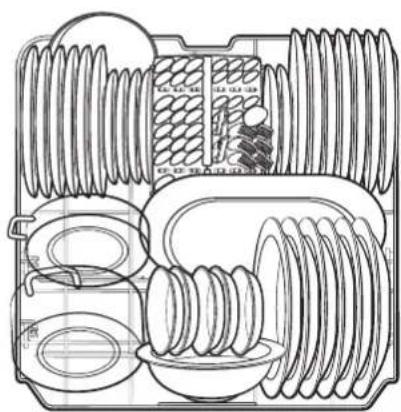

DW60M5050
(Servizio da 13)

Stoviglie lunghe, posateria da portata, posate per insalata e granidi coltelli devono essere posizionati sul ripiano in modo da non ostruire la rotazione del braccio di irrigazione.

RASTRELLIERE PIEGHEVOLI DEL CESTELLO INFERIORE

Per un migliorie impilamento di pentole e padelle, le rastrelliere possono essere piegate e/o estratte come migliorato nella figura a destra.

Inserimento delle stoviglie nei cestelli

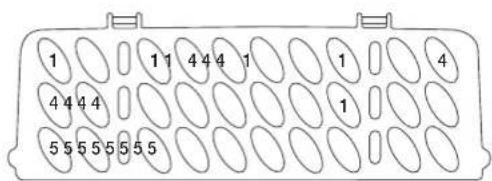

CESTELLO PER POSATE

Le posate devono essere inserte nell'apposto cestello con il manico rivolto verso il basso: I cucchiai devono essere insertiti uno alla volta negli apposti alloggiamenti, quando le posate lunghe devono essere inserte in orizzontale nella parte anteriore del cestello superiore.

1 Cucchiai 5

2 Forchette

3 Coltelli 7 Forchette da portata

4 Cucchiaini 8 Mestoli

Cucchiaini da dessert
6	Cucchiai da portata

AWVERTENZA

Non lasciare che le posate fluoriescano dal fondo.
- Inserire sempre gli oggetti appuntiti con la punta rivolta verso il basso!

1. Inserimento delle stoviglia nei cestelli

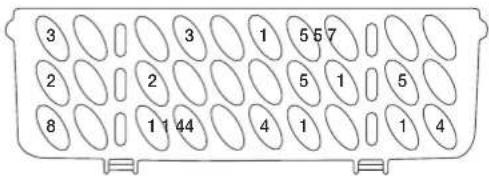

DW60M5050

1 Cucchiai 5

2 Forchette

3 Coltelli 7 Forchette da portata

4 Cucchiaini 8 Mestoli

Cucchiari da dessert

6 Cucchiasi da portata

AWVERTENZA

Non lasciare che le posate fuoriescano dal fondo.
- Inserire sempre gli oggetti appuntiti con la punta rivolta verso il basso!

Inserimento delle stoviglie nei cestelli

LAVAGGIO IN LAVASTOVIGLIE DI POSATE/PIATTI

Non idoneo Parzialmente idoneo
Stoviglia in plastica che non resistono al calore.Posate meno recenti con parti incollate insieme che non resistono alle alto temperature.Posate o piatti incollati.Articoli in peltro o rame Cristalli con piombo.Articoli in acciaio soggetti alla ruggine.Piatti in legno.Articoli in fibre sintetiche.	Alcuni tipi di bicchieri POSSONO diventare opachi dopo un certo numero di lavaggi.Le parti in argento o alluminio hanno la tendenza a scolorire durante il lavaggio.Le decorazioni smaltate o vetrificate possono sbiadire con frequenti lavaggi in lavastoviglia.

Non lavare oggetti sporchi di cenere di sigarette, cera di candelie, lacca o vernice. Quando si acquistano piatti nuovi, verificare che siano idonei per il lavaggio in lavastoviglie.

Non caricareccessivamente la lavastoviglie.Non inseire piatti non idonei per il lavaggio in lavastoviglie.Cio è indicazione per ottenere buoni risultati e rispamiarere energia.

Caricamento di piatti e posate

I piatti e le posate non devono impedire la rotazione dei bracci di irrigazione.

Inserire tazze, bicchieri, padelle, ecc con le aperture rivolte verso il basso in modo che l'acqua non possa raccogliersi all'interno.

I piatti e le posate non devono essere inserti uno dentro l'altro o coprisci a vicenda

Per evitare di danneggiare i bicchieri, prestare attenzione affinché non si tocchino.
- Inserire gli oggetti grandi più difficili da alloggiare nel cestello inferiore.
Il cestello superiore è studiato per alloggiare gli oggetti più delicati e leggeri quali bicchieri, tazze e tazze.

ATTENZIONE

I coltelli lunghi inserti in posizione verticale sono un potenziale pericolò!

Le posate lunghe e/o appuntite come i coltelli da intaglio devono essere inserti orizzontalmente nel cestello superiore.

Danni a bicchieri e altri piatti.

Possibili cause Rimedio suggerito
·Tip di vetro o processo di fabbricazione.Composizione chimica del detersivo.·Temperatura dell'acqua e durata del programma di lavaggio.	·Usare bicchieri e piatti contrassegnati come idonei per il lavaggio in lavastoviglie dal produttore.·Usare un detersivo delicato indicato per il tipo di piatti inserti. Se necessario, richiedere maggiori informazioni al produttore del detersivo.·Selezionare un programma a bassa temperatura.Per evitare danni, estrare i bicchieri e le posate alla lavastoviglie al termine del lavaggio.

Programmi di lavaggio

ACCENSIONE DELL'APPARECCHIO

Awio di un ciclo di lavaggio

1. Estrare il cestello superiore e inferiore, caricare i piatti e spinneri indietro.
   Si consiglia di caricare prima il cestello inferiore, quando quello superiore (vedere la sezione "Inserimento delle stoviglie nei cestelli").
2. Versare il detersivo (vedere la sezione "Uso del detersivo e dell'addolcitore").
3. Inserire la spina nella presa di corrente. L'alimentazione è di 220-240 VCA / 50 Hz, la presa è di tipo 10 A 250 VCA. Verificare che il rubinetto di mandata dell'acqua si aperto e che vi sa la giusta pressione.
4. Chiudere lo sportello e premere il tasto POWER (ACCENSIONE) per aviare la lavastoviglie.

Alla perfetta chiusura dello sportello si avverte uno scatto. Al termine del lavaggio è possibile chiudere l'interruttore premendo il tasto POWER (ACCENSIONE).

CAMBIO DEI PROGRAMMI

Premessa:

1. Un ciclo di lavaggio in corso più essere modificato solo peu après averlo avviato. In caso contrario, il detersivo potrebbe essere giornato rilasciato e l'apparecchio potrebbe aver già scaricato l'acqua. In quello:, è necessario riempire nuovamente la vaschetta del detersivo (vedere la sezione "Riempimento del dispenser del detersivo").
2. Premere il tasto POWER (ACCENSIONE) o il tasto START (AVVIO) per 3 secondi per annullare il programma, quindi riaccendere la lavastoviglie nuovamente per cambiare il programma a piacere.

Aprendo lo sportello durante un ciclo di lavaggio, la lavastoviglie si arresta. La spia del programma eseguito smetterà di lampeggiare e si avvertà un segnale acustico ogni minuto, fino a quando non si richiudera lo sportello. Dop o aver chiuso lo sportello, la lavastoviglie riprenderà a funzionare automaticamente dopo 3 secondi.

Se il modello in uso ha una funzione di memoria difettosa, l'apprecchio terminerà il programma selezionato dopo lo spegnimento.

Aggiungere piatti

E' possible aggungere in qualsi amoimento un piatto dimenticato prima dell'apertura del dispenser del detersivo.

1. Aprire di poco lo sportello per interrormere il funzionamento.
2. Una volta fermati i bracci erogatori, è possible aprirre completamente lo sportello.
3. Aggiunta di piatti dimenticati.
4. Chiudere lo sportello, la lavastoviglie riprenderà il funzionamento dopo dieci secondi.

AWERTENZA: E' pericoloso aprire lo sportello durante il lavaggio a causa del vapore ballente all'interno della lavastoviglia. Se lo sportelloiene aperto durante il ciclo di lavaggio, entra in funzione un meccanismo di sicurezza che interrompe il lavaggio.

Programmi di lavaggio

AL TERMINE DEL CICLO DI LAVAGGIO

Al terminé del lavaggio, la lavastoviglie emetterà un segnale acustico quindi si fermerà. Sul visore digitale comparà "0", e solo in quello caso il lavaggio verrà terminato.

1. Spegnere la lavastoviglie premendo il tasto POWER (ACCENSIONE).

2. Chiudere il rubinetto di carico dell'acqua!

Apriere lo sportello con cautela. Dallo sportello aperto puo fuoriuscire vapore bollente!

I piatti bolenti sono più sensibiliagli urti. Lasciare raffreddare i piatti per circa 15 minuti prima di estrari alla lavastoviglie.
- Aprirlo sportello della lavastoviglie e lasciario socchiuso per quale minuto prima di estrare i piatti. Cio consentiradi farti raffreddare e asciugare meglio.
- Scarico della lavastoviglie.

Énomale che la lavastoviglie sa bagnata internamente.

Vuotare prima il cestello inferiore, quindi vuotare quello superiore. Ci o impedirà il gocciolamento di acqua dal cestello superiore sui piatti del cestello inferiore.

TABELLA DEI CICLI DI LAVAGGIO

DW60M5070/DW60M5050

Programma Descrizione del ciclo Durata (min) Energia (Kwh) Acqua (€)
Intensivo	Prelavaggio (50 °C)	170 1,6 18,5
	Lavaggio (60 °C)
	Risciacquo
	Risciacquo
	Risciacquo (70 °C)
	Asciugatura
Intensivo + Igiene	Prelavaggio (50 °C)	190 1,65 18,5
	Lavaggio (60 °C)
	Risciacquo
	Risciacquo
	Risciacquo (70 °C)
	Asciugatura
ECO	Lavaggio (45 °C)	195	1,052 (DW60M5070)1,037 (DW60M5050)
	Risciacquo
	Risciacquo (65 °C)
	Asciugatura
ECO + Igiene	Lavaggio (50 °C)	205 1,15 12
	Risciacquo
	Risciacquo (70 °C)
	Asciugatura
Delicato	Prelavaggio	130 0,95 14,5
	Lavaggio (40 °C)
	Risciacquo
	Risciacquo (60 °C)
	Asciugatura
Delicato + Igiene	Prelavaggio	150 1,05 14,5
	Lavaggio (40 °C)
	Risciacquo
	Risciacquo (65 °C)
	Asciugatura

28_Programmi di lavaggio

Programma Descrizione del ciclo Durata (min) Energia (Kwh) Acqua (€)
Express	Prelavaggio (50 °C)	60 0,9 10
	Lavaggio (60 °C)
	Risciacquo (60 °C)
	Asciugatura
Express + Igiene	Prelavaggio (50 °C)	80 1 10
	Lavaggio (60 °C)
	Risciacquo (65 °C)
	Asciugatura
Rapidò (DW60M5070)	Lavaggio (45 °C)	30 0,75 11
	Risciacquo (50 °C)
	Risciacquo (55 °C)
Auto (DW60M5070)	Prelavaggio (45 °C)	150 0,9-1,3 11	15
	Auto (45-55 °C)
	Risciacquo
	Risciacquo (65 °C)
	Asciugatura
Auto + Igiene (DW60M5070)	Prelavaggio (45 °C)	150 1,36 14,8
	Lavaggio (55 °C)
	Risciacquo
	Risciacquo (70 °C)
	Asciugatura
Normale (DW60M5050)	Prelavaggio (45 °C)	180 1,35 15
	Auto (55 °C)
	Risciacquo
	Risciacquo (65 °C)
	Asciugatura
Normale + Igiene (DW60M5050)	Prelavaggio (45 °C)	185 1,45 15
	Lavaggio (55 °C)
	Risciacquo
	Risciacquo (65 °C)
	Asciugatura
Prelavaggio (DW60M5070)	Prelavaggio 15 0,02 4

Il tempo di lavaggio varia in base alla pressione ed alla temperatura dell'acqua erogata.

Rapid: Si sconsigia l'uso prolongato del programma Rapido. Cio potrebberidurre le prestazioni delladdolcitre.

Pulizia e manutenzione

PULIZIA DEI FILTRI

Sistema di filtraggio

Per comodità dell'utente è stato previsto un systemà di filtraggio e una pompa di drenaggio facilemente accessibili. Il systemà di filtraggio è composto da tre componenti: il filtro principale, il filtrà a maglie larghe, ed il filtrò fine.

1. Filtro principale: Le particelle di cibo e sporco catturate da quello filtering vengono disggregate da uno speciale getto emesso dal braccio erogatore inferiore ed espulse tramite il tubo di scarico.

1. Filtro a maglie larghe: Gli oggetti di dimensioni maggiori, quali frammenti di alla o vetro, che potrebbero otturare lo scarico vengono trattenuti da quello filtro. Per rimuovere i detriti catturati dal filtro, premere delicatamente le linguette sulla parte superiore del filtro per sollevarlo.
2. Filtro fine: Questo filtrato trattiene i residi di cibo e sporco nell'area di raccolta e ne impedisce il deposito sui piatti durante il lavaggio.

ATTENZIONE: Non capovolgere il filtro fine.

Gruppo filtro

Per ottenere prestazioni e risultati migliori, pulire sempre il gruppo fatto. Il fatto elimina in modo efficace le particelle di cibo dall'acqua di lavaggio impedendone il ricircolo durante il ciclo. Per quello motivo, rimuovere le particelle di cibo di dimensioni maggioni catturate dal fatto a agli ciclo di lavaggio, sciacquando il fatto semicircolare e la vaschetta di raccolta in acqua corrente. Per estrarre il gruppo fatto, ruotarlo in senso antiorario e sollevarlo. Il gruppo fatto devese pulito regolarmente.

Per pulire i filtri a maglie larghe e fine, usare una spazzola idonea. Quindi, reinserire il gruppo filtro nel suo alloggiamento, premendolo verso il basso e ruotandolo in senso orario.

Non utilizzato mai la lavastoviglie perché i filtri montati. Un montaggio non corretto dei filtri cui si rivedrere le prestazioni dell'apparecchio e danneggiare piatti e stoviglie.

AWVERTENZA: Non utilizzato mai la lavastoviglie perché i filtri montati in posizione. Durante la pulizia dei filtri, prestare attenzione a non danneggiari. In caso contrario, il funzionamento dei filtri potrebbe risultare compromesso con un seguente calo delle prestazioni di lavaggio o danni alle parti interne.

PULIZIA DEI BRACCI IRRIGATORI

E' necessario pulire regolamente i bracci irrigatori poiché le sostanje chimiche contenate nell'acqua dura possono otturare gli ugelli e i loro cuscinetti. Per rimuovere il braccio centrale, trattener il dato, ruotare il braccio in senso orario ed estrarlo. Per rimuovere il braccio inferiore, tirarlo verso l'alto. Sciacquare i bracci in acqua calda saponata e usare una spazzola morbida per pulire gli ugelli. Dopo averli sciacquati bene, rimontarli.

PULIZIA DELLO SPORTELLO

Per pulire i bordi dello sportello, usare un panno morbido inumidito.

Inoltre, non usare prodotti di pulizia abrasivi o pagliette metalliche sulla superficie estema per non graffiare il rivestimento.

Alcuni tipi di carta possono graffiare o lasciare segni sulla superficie.

AWERTENZA: Non usare mai prodotti di pulizia spray per pulire il pannello dello sportello in quanto potrebbero danneggiare la chiusura dello sportello o i componenti elettrici. Si sconsiglia di utilizzato prodotti per la pulizia abrasivi o alcuni tipi di carta sulla superficie estema per evitare di graffiare o lasciare segni sulla superficie in acciaio.

MANUTENZIONE DELLA LAVASTOVIGLIE

Per pulire il pannello di controllo usare un panno leggamente inumidito, quindi asciugare con cura. Per pulire la parte esterna usea una cera pulente.

Non usare oggetti appuntiti, pagliette abrasive o spatole rigide su nessuna parte della lavastoviglie.

PROTEZIONE CONTROL IL CONGELAMENTO

Se la lavastoviglie viene lasciata in un luogo non riscaldato durante l'inverno:

1. Scollegare l'alimentazione elettrica.
2. Chiudere il rubinetto di mandata dell'acqua e scollegare il tubo alla valvola.
3. Drenare I'acqua residua dal tubo di ingressso e alla valvola. (Usare un recipiente per raccogliere I'acqua)
4. Ricollegare it tubo di carico dell'acqua alla valvola.
5. Rimuovere il filtro sul fondo e asciugare l'acqua residua con una spugna.

Pulizia e manutenzione

COME AVER CURA DELLA LAVASTOVIGLIE

• Dopo agli lavaggio

Dopogni lavaggio, chiudere il rubinetto di mandata dell'acqua e lasciare lo sportello leggermente aperto in modo da lasciare fuoriscire l'umidità e gli odori residui.

• Estrarre la spina dalla presa di corrente

Prima di effettuare la pulizia ed eseguire la manutenzione, estrarre sempre la spina alla presa di corrente.

Nonutilizzare solventi o abrasivi per la pulizia

Per pulire la parte estema e in gomma della lavastoviglie, non utilizzato solventi o prodotti abrasivi. Usare solo un panno morbido inumidito e acqua calda saponata. Per rimuovere eventuali macchie o sporco alla superficie interna, usare un panno inumidito con acqua e un po' di aceto bianco, oppure un prodotto apposto per lavastoviglie.

• Prima di andare in vacanza

Prima di partire per le vacanze, si consiglia de eseguire un ciclo di lavaggio a vuoto, quindi estrarre la spina alla presa di corrente, chiudere il rubinetto di carico dell'acqua e lasciare lo sportello leggermente aperto. Cio consentirà di prolongare la durata delle guarnizioni e di impedire l'accumulo di odori sgradevoli all'intemo della lavastoviglia.

• Spostamento della lavastoviglie

Se risulta necessario spostare la lavastoviglie, cercare di mantenerla il più possible in verticale. Se risulta assolutamente necessario, perché èsere coricata sul retro.

Guarmizioni

Uno dei fattori che sono concorrere alla formazione di odori sgradevoli è il residuo di cibo rimasto nelle guarnizioni. La pulizia periodica con un panno umido elimina tale inconveniente.

32_Pulizia e manutenzione

Impostazione della lavastoviglie

AWERTENZA: Pericolo di scariche elettriche

Scollegare l'alimentazione elettrica prima di installare la lavastoviglie.

La mancata osservanza di tale avvertenza potrebbe comportare una scarica elettrica e perfino la morte.

ATTENZIONE: L'installazione delle tubazioni e degli apparecchi elettrici deve essere eseguita da personale qualificato.

Informazioni sul collegamento elettrico

AWERTENZA, per la sicurezza personale:

NON UTILIZZARE PROLUNGHE ELETTRICHE O ADATTATORI DELLA PRESA CON QUESTO APPARECCHIO.

PER NESSUN MOTIVO TAGLIARE O RIMUOVERE IL POLO DI MESSA A TERRA DAL CAVO DI ALIMENTAZIONE.

Specifiche elettriche

• CA da 220-240 V/50 Hz con fusibile o salvavita.
• Collegata a un singolo interrottore che serva solo la lavastoviglie.

Istruzioni per la corretta messa a terra

Prima diutilizzare la lavastoviglie verificarne la messa a terra

Questo apparecchio deve essere dotato di idonea messa a terra. In caso di problemi di funzionamento o guasti, il collegamento a massa fornisce un percorso di minore resistenza per la corrente elettrica riducendo il rischio di scosse elettriche. Questo apparecchio è dotato di un cavo contenente un filo di messa a terra e del relative polo sulla spina. La spina deve essere inserita in una presa di corrente dotata di messa a terra secondo quando previsto delle nomative locali vigenti.

AVERTENZA: Un collegamento improprio del conduttore di messa a terra può comportare il rischio di scariche elettriche. In caso di dubbi sulla messa a terra dell'apparecchio, rivolgersi a un technician specializzato o a un centro di assistenza autorizzato. Non alterare la spina in dotazione all'apparecchio.

CARICO E SCARICO DELL'ACQUA

Collegamento acqua fredda

Collegare il tubo di carico dell'acqua fredda a un connettore fillettato da 3/4 di police e verificare che sua ben serrato.

Se le tubazioni dell'acqua sono nuove o non sono state usate per un lungo periodo di tempo, lasciare scorrere l'acqua per espellere eventuali residui e impurità. Questa precauzione è necessaria per evitare il rischio di ostruzione del tubo di carico dell'acqua con seguenti danni all'apparecchio.

Il tubo di carico dell'acqua fomito in dotazione è dotato del dispositivo aqua-safe. Verificare che il tubo aqua-safe sia collegato al rubinetto di mandata dell'acqua.

Impostazione della lavastoviglie

Collegamento acqua calda

Il tubo di mandata più essere collegato all'acqua calda (sistema centralizzato, caldaia) se la temperatura dell'acqua erogata non supera i 60^ . In tal caso, il ciclo di lavaggio più essere ridotto di 15 minuti e l'efficienza leggermente ridotta. Il collegamento all'acqua calda va eseguito seguinto le procedure indicate per il collegamento all'acqua fredda.

Posizionamento dell'apparecchio

Positione r'apparecchio nella posizione desiderata. Il retro dell'apparecchio delve essere appoggiato alla parete, nelle pareti lateraliagli armadietti adiacenti o alla parete. La lavastoviglie è dotata di una tubazione dell'acqua fredda e di una tubazione di scarico che può essere posizionata a destra o a sinistra per facilitare l'installazione.

Drenaggio dell'accua in effesso delle tubazioni

Se il lavello ha una altezza da terra di 1000 mm, l'acqua in effcco containa nelle tubazioni non potra essere correttamente drenata nel lavello. Sarà pertanto necessario drenarla in un recipiente o un idoneo contentore posizionato all'esterno e più in basso rispetto al lavello.

Uscita acqua

Collegamento del tubo di scarico dell'accua. Il tubo di scarico deve essere montato correttamente al fine di evitare eventuali perdite d'accua.

Verificare che il tubo di carico dell'acqua non sia piegato o daneggiato.

Tubo di prolunga

Se si rende necessario l'uso di un tubo di prolunga, usarne uno di dimensioni e qualità simili a quello in dotazione.

La prolunga non deve essere superiore ai 4 metri; in caso contrario, le prestazioni della lavastoviglie risulteranno compromisesse.

Collegamento al sifone

Il collegamento allo scarico deve ave un'altezza compresa tra i 40 cm (minimo) e 100 cm (massimo) dal fondo della lavastoviglie. Il tubo di scarico deve essere fissato mediante apposto fermo.

Aqua-safe

IlsystemaAqua-safee dotato diuna valvola di sicurezza in grade di evitare perdite d'acqua. Se il tubo di carico dell'acqua iniziagocciolare,la valvola di sicurezza s chiude interrompendo l'erogazione dell'acqua. Se il tubo di carico dell'acqua risulta danneggiato,sostituirlo con uno nuovo.

Non allargare o restringere il tubo di carico.

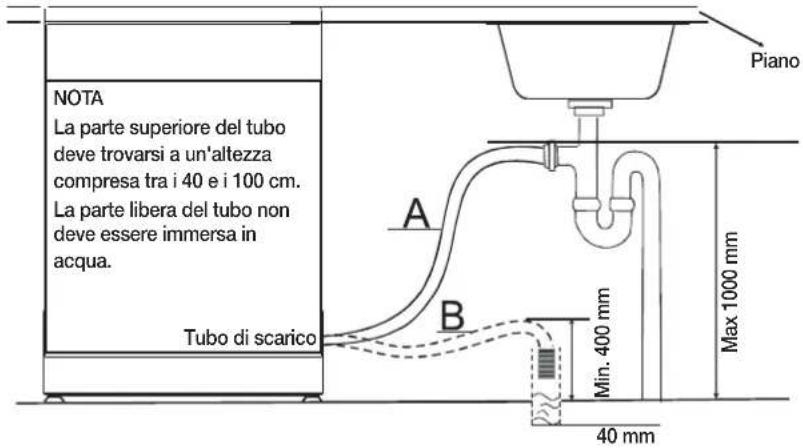

COLLEGAMENTO DEL TUBO DI SCARICO

Inserire il tubo in uno scarico del diametro minimo di 4 cm, o dirigerlo dentro il lavello, verificando che non sia piegato o danneggiato. La parte superiore del tubo deve trovarsi a un'altezza compresa tra i 40 e i 100 cm. Il terminale libero del tubo non deve essere immerso nell'acqua per evitare il rifiusso.

Positione l'apparecchio nella posizione desiderata. Il retro dell'apparecchio delve essere appoggiato alla parete, nelle pareti laterali agli armadietti adiacenti o alla parete. La lavastoviglie è dotata di una tubazione dell'acqua fredda e di una tubazione di scarico che più essere posizionata a destra o a sinistra per facilitare l'installazione.

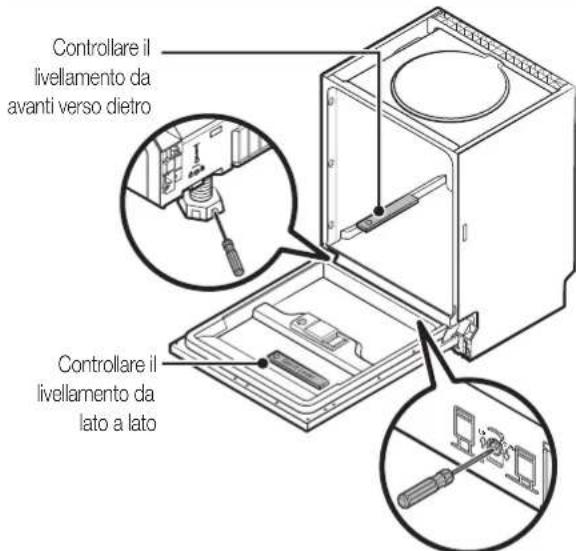

Livellamento dell'apparecchio

Una volta posizionato l'apparecchio nel punto desiderato, regolare l'altezza dei piedini agenda sulle viti. In qualsiasi caso, l'apparecchio non deve essere inclinato或者其他 12^ .

AVVIAMENTO DELLA LAVASTOVIGLIE

Prima di avviare la lavastoviglie effettuare i seguenti controli.

1. che la lavastoviglie sia livellata e stabile
2. che la valvola di carico dell'acqua sua aperta
3. Che non vi siano perdite in tutti i collegamenti delle tubazioni
4. che i cavi siano saldamente collegati
5. che l'alimentazione sia collegata
6. che i tubi di carico e scarico dell'acqua non siano ostriti
7. Tutti i materiali da imballaggio e la documentazione devono essere estratti alla lavastoviglie

ATTENZIONE: Dopo l'installation, conservare quello manuale in un luogo sicuro per futura consulatoria. Il contento di quello manuale può essere utileagli utenti.

Installazione della lavastoviglie

LAVASTOVIGLIE SOTTOPIANO, SEMI INCASSO, INCASSO

Assicurarsi che durante l'installazione vengano seguite accuratamente queste istruzioni in modo che la lavastoviglie funzioni regolarmente e non vi siano rischi per la sicurezza durante il lavaggio.

Nuova installmente

Se si tratta di una nuova installment, la maggior parte del lavoro deve essere fatto fatto prima di collocare la lavastoviglie in posizione.

Sostituzione

Se si rende necessario sostituire la vecchia lavastoviglie, controllare le connessioni esistenti per verificarne la compatibilità con la nuova lavastoviglie. Sostituire le connessioni esistenti se necessario.

PASSAGGIO 1. SCELTA DELLA MIGLIORE POSIZIONE DI INSTALLAZIONE

La posizione di installazione della lavastoviglie deve essere vicina ai tubi esistenti di carico e scarico e della presa di corrente.

É necessario scegliere un lato dell'incasso per facilitare il collegamento dei tubi di scarico della lavastoviglie.

1. Scegliere una posizione vicino al lavandino sono da facilitare l'installazione dei tubi di carico e di scarico.
2. Meno di 5 mm tra il piano della lavastoviglie e il mobile e lo sportello della lavastoviglie allineato con il resto dei mobili.

1. Se la lavastoviglie è installata in un angolo del mobile, lasciare dello spazio per permettere l'apertura dello sportello.

A seconda di dove si trovi la presa elettrica, potrebbe essere necessario praticare un foro nel lato opposito dell'armadiatura.

Installazione della lavastoviglia

PASSAGGIO 2. VERIFICA DEI REQUISITI ELETTRICI ED IDRAULICI

La pressione dell'acqua in entrata deve essere compresa tra 0,04 e 1,0 MPa.
- Erogare solo acqua fredda. Verificare che la temperatura dell'acqua non superi 60^ .
Non erogare acqua calda. In caso contrario, il prodotto potrebbe presentare malfunzionamenti.

La potenza nominale delve essere 220-240 V/50 Hz.
- Durante l'installazione, il prodotto non deve essere collegato alla presa elettrica.
Utilizzare una presa elettrica con una corrente massima di 16 A (la corrente massima per questa lavastoviglie è 11 A).
- Quando si alimentanta la lavastoviglie, verificare che l'alimentazione sia:

• CA da 220-240 V / 50 Hz con fusibile o salvavita.

• Collegata a un singolo interruptore che serva solo la lavastoviglie.

Al termine dell'installazione, verificare che il cavo di alimentazione non sia piegato o danneggiato.

Verificare che la valvola di mandata dell'acqua sua chiusa prima di collegare la tubazione dell'acqua alla lavastoviglie.
Sigillare le connessioni idriche con nastro in Teflon o un composto sigillante per impedire eventuali perdite d'acqua.

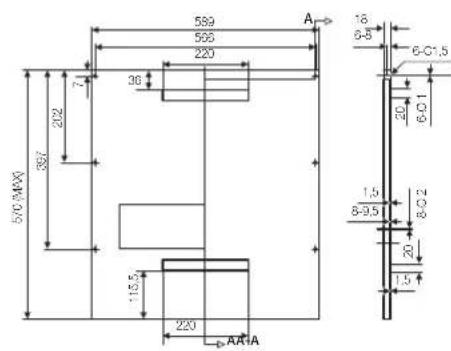

PASSAGGIO 3. PREPARAZIONE DI UN PANNELLO PERSONALIZZATO (PER LAVASTOVIGLIE AD INCASSO ED A SEMI INCASSO)

Il pannello personalizzato deve essere lavorato secondo le dimensioni indicate.

Incasso

Semi incasso

Installazione della lavastoviglie

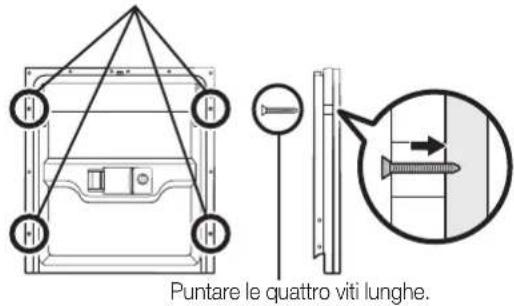

Incasso

1. Fissare il gancio sul pannello in legno personalizzato ed insere il gancio dell'alloggiamento dello sportello esterno della lavastoviglie.
2. Una volta posizionato il pannello, fissario sullo sportello esterno mediante le viti ed i dadi.

ATTENZIONE: Usare un pannello personalizzato del peso di 3 - 7kg

Estrarre le quattro viti corte.

Semi incasso

1. La guarnizione adesiva A e B devono essere sfalsate, la guarnizione A delve essere fissata al pannello esterno di legno nelle la guarnizione B delve essere fissata allo sportello esterno della lavastoviglie.
2. Una volta posizionato il pannello, fissario sullo sportello esterno mediante le viti ed i+dadi.

ATTENZIONE: Usare un pannello personalizzato del peso di 3 6 kg.

Estrarre le quattro viti corte.

38.Installazione della lavastoviglie

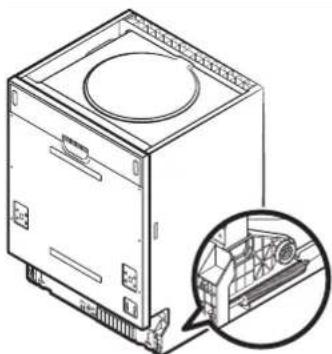

PASSAGGIO 4. REGOLAZIONE DELLA TENSIONDELLA MOLLA DELLO SPORTELLO (PER LAVASTOVIGLIE AD INCASSO ED A SEMI INCASSO)

1. Le molle dello sportello sono preimpostate in fabbrica alla tensione corretta per l'apertura dello sportello esterno. In caso di installatione di un pannello personalizzato in legno, regolare la tensione della molla dello sportello. Ruotare la vite di regolazione in modo da augmentare o ridurre la tensione sul cavo di acciaio.
2. La tension della molla dello sportello è corretta quando lo sportello rimane in posizione orizzontale a sportello completeness aperto e si chiude sollevandolo leggermente con un dito.

Installazione della lavastoviglie

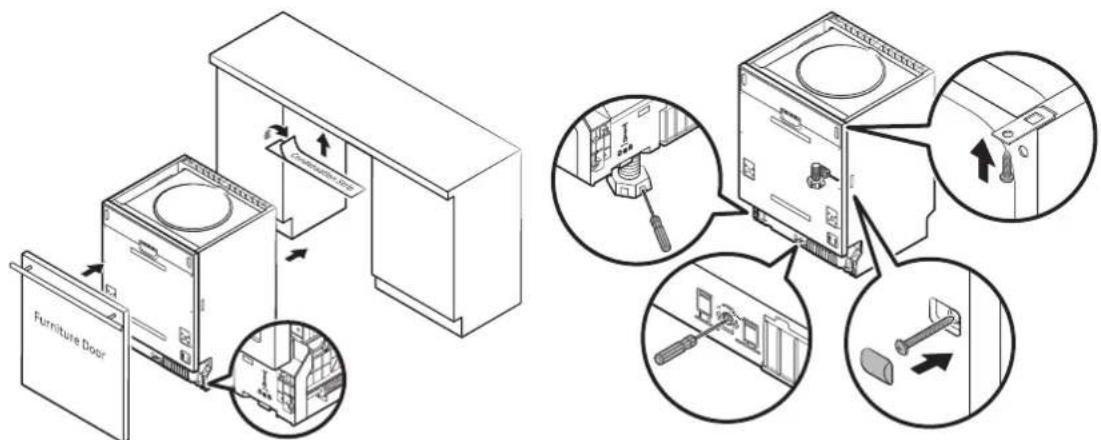

PASSAGGIO 5. INSTALLAZIONE DELLA LAVASTOVIGLIE

1. Installare il pannello di legno esterno allo sportello esterno della lavastoviglie usando le staffe in dotazione. Per il posizionamento delle staffe vedere la dima in dotazione (per lavastoviglie ad incasso ed a semi incasso).
2. Regolare la tensione delle molle dello sportello usinga una chiave a brugola, rotando in senso orario per augmentare la tensione ed in senso antiorario per ridurre la tensione delle molle. La mancata regolazione della tensione potrebbe danneggiare la lavastovoglie (per lavastoviglie ad incasso ed a semi incasso).
3. Collegare il tubo di carico alla mandata dell'acqua fredda.
4. Collegamento del tubo di scarico Vedere il diagramma.
5. Collegare il cavo di alimentazione.
6. Fissare la striscia anticondensa al piano di lavoro del mobile. Assicurarsi che la striscia di condensa si a filo con il bords del piano di lavoro.
7. Inserire la lavastoviglie in posizione.
8. Livellare la lavastoviglie. Il piedino posteriore cui esere regolato alla parte frontale della lavastoviglie ruotando la vite posta al centro della base della lavastoviglie usinguna chiave a brugola.Per regolare i piedini anteriori,usare un cacciavite a lam piatta e ruotandoli fino a livellare la lavastoviglie.
9. La lavastoviglie deve essere fissata in posizione. Vi sono due modi per farlo:

A. Piano di lavoro normale: Inserire il gancio di installazione nell'alloggiamento del pannello laterale e fissario al piano di lavoro mediante le viti per legno.

B. Piano di lavoro in marmo o granito; Fissare il lato con la vite.

40.Installazione della lavastoviglie

PASSAGGIO 6. LIVELAMENTO DELLA LAVASTOVIGLIE

La lavastoviglie delve essere livellate affinché le prestazioni di lavaggio siano ottimali.

1. Posizione areuna livella sullo sportello e sulle guide dei cestelli all'interno della vasca, come mostrato, per verificare il corretto livellamento della lavastoviglie.
2. Livellare la lavastoviglie regolando singolarmente i tre piedini di livellamento.
3. Nel livellare la lavastoviglie, prestare attenzione a non farla ribaltare.

Se l'attezza del piedino non è sufficiente, usare un piedino aggiuntivo.

Risoluzione dei problemi

Il costruttore, segundo una politica di continu sviluppo e miglioramento del prodotto, pourrait vari modifiche in qualsiassi momento alla preavviso.

PRIMA DI CHIAMARE IL CENTRO DI ASSISTENZA

PROBLEMA POSSIBLE	LE CAUSA COSA FARE
La lavastoviglie non si accende	Fusibile bruciato o interuttore scattato.	Sostituire il fusibile o ripristinare l'interruttore.Eliminare l'eventuale condivione della presa con altri dispositivi.
	L'alimentazione non è collegata.	Verificare che la lavastoviglie si accenda e che lo sportello sa correttamente chiuso.Verificare che il cavo di alimentazione sia correttamente collegato alla presa a muro.
	La pressione dell'accuà è Bassa.	Controllare che l'accuà di carico sia correttamente collegata e che il rubinetto sia aperto.
La pompa di scarico non si arresta	Trabocaggio. Il systemà è stato	progettato per rilevare un trabocaggio. Se ciò dovesse verificarsi, quello dispositivo spegne la pompa di circolazione dell'accuà e attiva la pompa di scarico.
Rumorosità	Alcuni rumori sono normali.	Rumori derivanti dallo sminuzzamento dei residi di cibo morbido e dall'apertura del dispenser del detesivo.
	Oggetti non inserti correttamente nel cestello o qualcosa di piccolo che è caduto nel cestello.	Verificare che tutto via stabilie all'interno della lavastoviglia.
	Ronzii del motore.	La lavastoviglia non è stata usata con continuità.Se noniene utilizzata spesso, ricordarsi di eseguire un ciclo di lavaggio a vuoto agli settimana per preservare le guarnizioni.
Sapone residuo	Detersivo non idoneo.	Usare solo detersivi specifici per lavastoviglia per evitare una schiuma excessiva.Se ciò dovesse verificarsi, aprire la lavastoviglia e lasciare evaporare la schiuma.Aggiungere 3,5 litri di acqua fredda nella lavastoviglia. Chiudere e bloccare la lavastoviglia, quando avviare il ciclo Prelavaggio per scaricare l'accua. Ripetere la procedura se necessario.
	Brillantante fuoriscito dal dispenser.	Pulire immediatamente eventuale brillante fuoriscito dal dispenser.
Interno della lavastoviglia macchiato	E' stato utilizzato un detersivo contente colorante.	Verificare che il detersivo non contenga coloranti.
I piatti non sono asciutti • Il dispenser delibrantante è vuoto.	• Il dispenser delibrantante è vuoto.	Verificare che il dispenser di brillante sua pieno.
Piatti e posate non sono puliti	Programma non idoneo.	Selezionare un programma di lavaggio più intensivo.
	Caricamento non corretto dei cestelli.	Verificare che il dispenser del detersivo funzioni e che i bracci irrigatori non siano bloccati da stoviglia di grande dimensioni.

42_Risoluzione dei problemi

PROBLEMA POSSIBILE
Su bicchieri e posate sono visibili macchie o una leggera pellicola	1. Acqua molto dura.2. Bassa temperatura dell'accqua in ingressso.3. Sovraccarico della lavastoviglie.4. Caricamento non corretto.5. Detersivo in polvere vecchio o umido.6. Vuotare il dispenser del brillante.7. Dosaggio errato di detersivo.	Per rimuovere eventuali macchie dai bicchieri:1. Estrare tutti gli utensili di metallo alla lavastoviglie.2. Nonaggiungere detersivo.3. Selezionare il ciclo di lavaggio più lungo.4. Aviare la lavastoviglie e lasciarla in funzione per circa 18-22 minuti, dopo tale periodo entrare nel ciclo di lavaggio principale.5. Apreire lo sportello per versare 2 tazze di aceto bianco sul fondo della lavastoviglie.6. Chidere lo sportello e lasciare che la lavastoviglie completi il ciclo. Se l'aceto non dovesse funzioniare: Ripetere quanto descritto sopra, fattie eccezione per l'uso di 1/4 di tazza (60 ml) di acido citrico in cristalli al posto dell'aceto.
Opacità dei bicchieri • Combino Nazionale di acqua dolce e un effetto di detersivo.	• Usare meno detersivo in presenza di acqua dolce e selezionare il più breve ciclo di lavaggio per lavare gli oggetti in vetro.	• Usare meno detersivo in presenza di acqua dolce e selezionare il più breve ciclo di lavaggio per lavare gli oggetti in vetro.
Pellicola gialla o marrone sulle superfici inteme	• Macchie di caffe o tè.	• Usare una soluzione di 1/2 tazza di canedegGINA e 3 tazze di acqua calda per rimuovere le macchie a mano.AVERTENZA: E' necessario attendere circa 20 minuti dal termine del ciclo di lavaggio per consentire agli elementi riscaldanti di raffreddarsi prima di pulire l'interno della lavastoviglie; la mancata osservanza di但这a indicazione più comportare il rischio di scottature.
	• I depositi di ferro nell'accqua possono causare la formazione di una pellicola su tutti gli elementi.	• Rivolgersi ad una azienda specializzata nel trattamento delle acque per richiedere l'installazione di un sistema di filtraggio dell'accua.
Pellicola bianca sulla superficie interna	• Acqua dura con presenza di minerali.	• Per pulire l'interno della lavastoviglie, usare un panno leggermente umido con un detersivo per lavastoviglie e indossare quanti protettivi in gomma. Non usare mai altri tipi di detersivi per evitare la formazione di una schiuma excessiva.
Il coperchio del dispenser del detersivo non si chiude	• La manopola non è in posizione OFF.	• Ruditare la manopola in posizione OFF e far scorrere il gancio dello sportellino verso sinistra.
Nella vaschette del dispenser del detersivo è presente del detersivo residuo	• Alcuni piatti bloccano la corretta aperture del dispenser.	• Ricaricare i piatti in modo corretto.
Vapore • Si tratta di un normale	fenomeno.	• Durante il ciclo di asciugatura e scarico dell'accua si note la fuoriuscita di vapore alla chiusura dello sportello.
Segni neri o grigi sui piatti •	Gli utensili in alluminio hanno graffiato la superficie dei piatti.	• Usare un detersivo leggero per eliminare i segni.

Risoluzione dei problemi

PROBLEMA POSSIBILE
Acqua residua sul fondo della lavastoviglie	Cò è normale.	Una piccola quantità d'acqua intorno al foro di uscita della lavastoviglie mantiene le guamizioni lubrificate.
Perdite alla lavastoviglie • Fluoriuscite di sapone o brillantante dai dispenser.	• Prestare attenzione a non riempire eccessivamente il dispenser del brillantante. Eventuale brillantante in excesso fuoriuscito può provocare un eccessivo consumo ed un trabocco. Rimuovere l'eventuale eccesso con un panno umido.
	La lavastoviglie non è livellata.	Verificare il livellamento della lavastoviglie.
I tasti non funzionano a lavastoviglie accesa	• Lo sportello è aperto.	Quando lo sportello è aperto, i tasti non funzionano fattie eccezione per il tasto POWER (ACCENSIONE). Chiudere lo sportello e premere il tasto.
	• La funzione Blocco controllingi è selezionata.	Quando viene selezionata la funzione Blocco controlli, i tasti non sono operativi. Per sbloccare但这a funzione, temere premuto il tasto Blocco controlli per tre (3) secondi. Inoltre, la funzione Blocco controlli sono rilasciate alla riconnessione del cavo di alimentazione.

Le prestazioni di lavaggio sono essere influenzate da eventuali problemi di alimentazione elettrica. Prima di contattare l'assistenza, provare ad eseguire un'alto programma.

CODICI INFORMATIVI

In caso di guasto, l'apprecchio visualizza dei codici informativi sul display.

Codice Significato Possibili cause
4C Controllo	ingresso acqua	I rubinetti non sono aperti, o l'ingresso dell'accà è ostruito o la pressione dell'accà è troppo Bassa
LC Perdita d'acqua Alcuni elementi della lavastoviglie perdono
HC	La temperatura impostata non viene raggiunta	Malfunzionamento dell'elemento riscaldante
PC	Valvola divisoria difettosa	Valvola divisoria difettosa
CA	Mancata conunicazione tra la scheda madre e la scheda secondaria	Circuito aperto o interruzione del cablaggio per le comunicazioni
bC2	Tasto premuto a lungo	Tasto premuto per 30 secondi

AVERTENZA: In caso di fuoriuscita, chiudere la mandata principale dell'acqua e chiamare l'assistenza. Se si notation dell'acqua residua causata da una fuoriuscita o da una perdita, rimuoverla prima di riaviare la lavastoviglie.

44_Risoluzione dei problemi

Appendice

SPECIFICHE

Modello		DW60M5070F* DW60M5050F*	DW60M5050BB
Tipo Modello a installation libera Modello da incasso
Alimentazione 220-240 V~, 50 Hz
Pressione dell'acqua 0,04 - 1,0 Mpa
Consumo nominale 1760 - 2100 W
Collegamento acqua calda Max 60 °C
Tipo di asciugatura Sistema asciutto condensato
Tipo di lavaggio Bracci di imigrazione girevoli
Dimensioni (Larghezza x Profondità x Altezza) 598 x 600 x 845 mm 598 x 550 x 815 mm
Capacità di lavaggio	DW60M5070 Servizio da 14
	DW60M5050 Servizio da 13
Peso	DW60M5070F* Senza imballaggio 53 kg
	DW60M5050F* Senza imballaggio 49 kg
	DW60M5050BB Senza imballaggio 39 kg

Le infomazioni per il test di comparabilità sono le seguenti:

• Capacità di lavaggio: Servizio da 14 coperti
  Test standard: EN 60436
• Posizione del cestello superiore: a posizione inferiore
  Ciclo di lavaggio: Eco
  Opzioni aggintive: Nessuna
• Impostazione brillante: d5
• Impostazione addolcitore: H3
  Dosaggio del detersivo standard: lavaggio principale 22 g
• Per la sistemasazione delle stoviglie, vedere le immagini sulla

1 Cucchiasi
2 Forchette
3 Coltelli
4 Cucchiani
5 Cucchiani da dessert
6 Cucchiai da portata
7 Forchette da portata
8 Mestoli

DW60M5050

Le informazioni per il test di comparabilità sono le seguenti:

• Capacità di lavaggio: Servizio da 13 coperti
  Test standard: EN 60436
• Posizione del cestello superiore: a posizione inferiore
  Ciclo di lavaggio: Eco
  Opzioni aggintive: Nessuna
• Impostazione brillantante: d5
• Impostazione addolcitore: H3
  Dosaggio del detersivo standard: lavaggio principale 21 g
• Per la sistemasione delle stoviglia, vedere le immagini sulla

1	Cucchiasi
2	Forchette
3	Coltelli
4	Cucchiaini
5	Cucchiaini da dessert
6	Cucchiasi da portata
7	Forchette da portata
8	Mestoli

Terminologia per la lavastoviglie

1. Pompa di circolazione	Pompa che aspira l'accua residua sul pavimento della lavastoviglie e la sprurza ad alla pressione attraverso le viè d'accua interme negli ugelli centrale e superiore.
2. Pompa di scarico	Pompa che scarica l'accua sporca alla lavastoviglie generata durante l'esecuzione dei programmi di lavaggio.
3. Elemento riscaldante	L'elemento riscaldante è situato sui passaggi dell'accua all'interno della lavastoviglie. Riscalda l'accua corrente al fine di migliorare l'efficienza di lavaggio.
4. Flussometro	Misura la quantità d'accua di mandata contando gli impulsi del sensore Hall prossimo alla valvola di mandata.
5. Distributore	Situato sul terminale di uscita del collettore all'interno della lavastoviglie. Attiva o disattiva il flusso dell'accua verso il fondo della lavastoviglie. (Questo modello non è dotato di questo componente)
6. Dispenser	Il luogo nel quale il detersivo ed il brillantante vengono conservatiosi da poter essere successivement utilizzati nella lavastoviglie. Il dispenser fornisce automaticamente detersivo e brillantante all'interno della lavastoviglie quando necessario.
7. Vasca	Cassa interna in acciaio inossidabile che compone l'infrastruttura base della lavastoviglie.
8. Collettore	Luogo interno alla lavastoviglie nel quale viene raccolta l'accua. L'accua spruzzata si raccoglie qui dopo essere entrata in circolo. Il collettore è collegato alla pompa di circolazione ed alla pompa di scarico.
9. Assieme frontale vasca	Cassa interna in acciaio inossidabile che compone la parte interma dello sportello frontale.
10. Assieme base Parte in plastica	che rappresenta la struttura base del fondo.
11. Assieme cestello Griglie superiore	ed inferiore dove vengono caricate le stoviglie.
12. Ugelli Centrale/Inferiore	Lavano i piatti ruotando e spruzzando ad alta pressione l'accua ricevuta tramite i tubi dell'accua interni.
13. Fermo cassa	Passaggio che regola la pressione dell'aria collegando la pressione interna espansa ad alta temperatura durante il ciclo di lavaggio e di risciacquo e la pressione dell'aria esterna.
14. Interuttore di chiusura dello sportello	Rileva se lo sportello della lavastoviglie è aperto o chiuso e, nel primo caso, interrompe temporaneamente l'esecuzione di un programma di lavaggio.

48_Terminologia per la lavastoviglie

Nota

Nota

Nota

SAMSUNG

DOMANDE O COMMENT!

NAZIONE CHIAMARE IL NUMERO O VISITARE IL SITO WEB
BELGIUM 02-201-24-18	www.samsung.com/be/support (Dutch) www.samsung.com/be_fr/support (French)
NETHERLANDS 088 90 90 100 www.samsung.com/nl/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
ITALIA 800-SAMSUNG (800.7267864) www.samsung.com/it/support
