DW60M5050BB/EN - Lave-vaisselle SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle
Marque	Samsung
Modèle	DW60M5050BB/EN
Dimensions (Largeur x Profondeur x Hauteur)	598 x 600 x 845 mm
Poids net	39 kg
Alimentation électrique	220-240 V~, 50 Hz
Puissance nominale	1760-2100 W
Pression d'eau	0,04 à 1,0 MPa
Capacité	13 couverts
Type d'installation	Non encastrable (pose libre)
Programmes de lavage	Normal, ECO, Intensif, Délicat, Express
Options	Demi-charge, Départ différé, Hygiène, Tablette multifonctions, Verrouillage de commande
Type de séchage	Par condensation
Type de lavage	Gicleurs rotatifs
Système de sécurité aquastop	Oui
Consommation d'eau (cycle ECO)	12 L
Consommation d'énergie (cycle ECO)	1,037 kWh
Durée du cycle ECO	195 min
Matériau de la cuve	Acier inoxydable
Température maxi d'alimentation en eau chaude	60 °C

FOIRE AUX QUESTIONS - DW60M5050BB/EN SAMSUNG

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que l'appareil est branché et que la porte est bien fermée. Assurez-vous que le fusible n'a pas grillé ou que le disjoncteur n'est pas déclenché. Vérifiez aussi que le robinet d'eau est ouvert. Si le problème persiste, contactez le service d'assistance.

Pourquoi la vaisselle reste-t-elle mouillée après le cycle ?

Le réservoir de produit de rinçage est peut-être vide. Remplissez-le. Vérifiez également que le niveau de liquide de rinçage est correct (réglage d4 par défaut). Utilisez un produit de rinçage adapté.

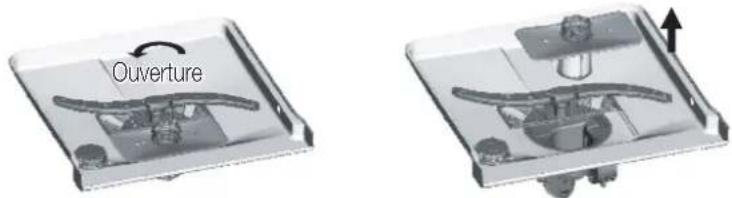

Comment nettoyer les filtres de mon lave-vaisselle ?

Tournez le filtre assemblé dans le sens inverse des aiguilles d'une montre et soulevez-le. Rincez le filtre semi-circulaire et la coupelle sous l'eau courante. Utilisez une brosse pour nettoyer le pré-filtre et le filtre fin. Replacez le tout en tournant dans le sens horaire.

Pourquoi y a-t-il des taches blanches sur les verres ?

Cela est souvent dû à une eau dure. Ajustez le niveau de l'adoucisseur d'eau (H1 à H6) en fonction de la dureté de votre eau. Vérifiez aussi le remplissage du sel régénérant. Utilisez un produit de rinçage.

Que signifient les codes d'erreur affichés ?

Les codes courants : 4C = problème d'alimentation en eau (robinet fermé ou pression faible), LC = fuite, HC = dysfonctionnement du chauffage. Consultez la notice pour la liste complète.

Comment ajuster la quantité de sel régénérant ?

Allumez l'appareil, puis appuyez sur le bouton Programme pendant plus de 5 secondes dans les 60 secondes suivant la mise sous tension. Utilisez le même bouton pour sélectionner le niveau de dureté (H1 à H6). Attendez 5 secondes pour valider.

Comment utiliser les tablettes multifonctions (3 en 1) ?

Placez la tablette dans le compartiment à détergent, puis sélectionnez l'option Tablette multifonctions avant de démarrer le cycle. Cette option optimise le lavage sans nécessiter de sel ni de liquide de rinçage.

Que faire en cas de fuite d'eau ?

Coupez immédiatement le robinet d'eau et débranchez l'appareil. Vérifiez les raccords des tuyaux. Si la fuite provient du système Aqua-Stop, remplacez le tuyau d'arrivée. Contactez un technicien qualifié.

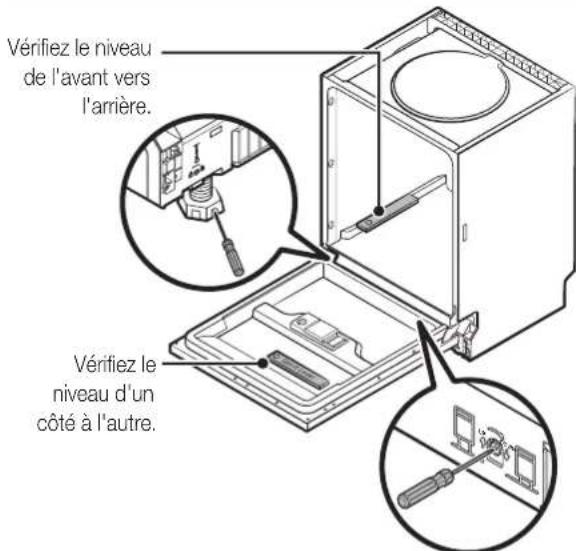

Comment niveler le lave-vaisselle ?

Placez un niveau à bulle sur la porte et les rails. Ajustez les pieds avant avec un tournevis et les pieds arrière avec une clé hexagonale (vis au centre de la base). L'appareil ne doit pas basculer.

Pourquoi le lave-vaisselle fait-il du bruit ?

Des bruits normaux proviennent de la dissolution du détergent et de l'ouverture du réservoir. Vérifiez que la vaisselle est bien calée et qu'aucun petit objet n'est tombé. Si le bourdonnement persiste, effectuez un cycle de remplissage/vidange hebdomadaire.

MODE D'EMPLOI DW60M5050BB/EN SAMSUNG

Lave-VAissellemanuel d'utilisation

Un monde de possibités

Nous vous remercions d'avoir choisi ce produit Samsung.

CE

SAMSUNG

Consignes de sécurité

Félicitations pour l'acquisition de votre nouveau lave-vaisselle Samsung. Ce manuel contient des informations importantes concernant l'installation, l'utilisation et l'entretien de votre apparil. Veuillez le tire attentivement afin de profiter pleinement des nombres avantages et fonctions qu'offre votre lave-vaisselle.

CE QUE VOUS DEVEZ SAVOIR SUR LES CONSIGNES DE SECURITE

Veuillez tire attentivement ce manuel pour vous assurer d'utiliser efficacement et en sécurité les fonctions importantes de votre nouvel apparéil et conserveze-le en lieu sur a proximate de l' apparéil afin de pouvoir vous y reporter ultérieurement. Utilisez cet apparéil uniquement pour l'usage auquel il est destiné (tel que décrit dans ce manuel).

Les avertissements et les consignes de sécurité importantes contenus dans ce manuel ne sont pas exhaustifs. Il est de voter responsabilité de faire appel à votre bon sens et de faire preuve de prudence et de minutie lors de l'installation, de l'entretien et de l'utilisation du lave-vaiselle.

Ces consignes d'utilisation couvrant plusieurs modèles, les caractéristiques de votre lave-vaisse peuvent différer légarement de celles décrites dans ce manuel et certains symboles d'ajretissement peuvent ne pas s'appliquer. Pour toute question ou inquiétude, contactez cette centre de dépannage le plus proche ou recherche de l'aide et des informations en ligne sur www. samsung.com.

SYMBOLES DE SECURITE IMPORTANTS ET PRECAUTIONS

Symboles de sécurité importantes

AETESEBEIT	Les situations ou manipulations dangereuses pouvant entrainer de graves blessures et/ou des dommages matériels.
ATTENTION	Situations ou manipulations dangereuses pouvant entrainer des blessures et/ou des dommages matériels.
ATTENTION	Afin de réduire les risques d'incendie, d'explosion, d'électrocution ou de blessures lors de l'utilisation du lave-vaiselle, vous doivent respecter ces règles de sécurité de base :
	NE PAS tenter.
	NE PAS démonter.
	NE PAS toucher.
	Suivez scrupleusement les consignes.
	Débranchez la fiche de la prise murale.
	Assurez-vous que l'appareil est relié à la terre afin d'éviter tout risque d'électrocution.
	Contactez le service d'assistance technique.
	Remarque

Ces symboles d'avertissement visent à éviter que vous ou quelqu'un de votre entourage ne se blesse. Veuillez vous y conformer.

Conservez ces instructions en lieu sur et assurez-vous que les nouveaux utilisateurs sont familiers avec le contenu. Transmettez-les à tout nouveau proprietaire.

Afin de réduire les risques d'incendie, d'électrocution ou de blessures lors de l'utilisation de l'appareil, respectez les règes de sécurité de base suivantes :

2_Consignes de sécurité

1. Cet apparéil ne doit pas être utilisé par des personnes (y compris les enfants) inexplériennentes ou dont les capacités physiques, sensorielles ou mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d'utilisation appropriées de la personne responsable de leur sécurité.
2. Pour l'utilisation en Europe : Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacities physiques, sensorières ou mentales réduites ou un manque d'expérience et de connaissances, si elles font l'objet d'une surveillance ou si elles ont reçu des instructions concernant l'usage de l' apparéil en toute sécurité et complènent les dangers impliqués. Les enfants ne doivent pas jour avec l' apparéil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.
3. Les enfants ne doivent pas utiliser l'appareil sans la surveillance d'unadulte.
4. Si le cordon d'alimentation de l'appareil est endommagé, il devra être remplace par le fabricant, son réparateur agréé ou par toute personne qualifiée afin d'éviter tout danger.
5. Les jours de flexibles neufs fournis avec l'appareil doivent etre installés et les anciens ne doivent pas etre réutilisés.
6. Dans le cas d'appareils comportant des orifices de ventilation à leur base, ces orifices ne doivent pas être obstrués par un tapis.
7. Pour l'utilisation en Europe : Les enfants âgés de moins de 3 ans doivent être tenus à l'écart ou faire l'objet d'une surveillance permanente.

Consignes de sécurité

1. ATTENTION : Afin d'éviter tout danger consécutif au réarmement du disjoncteur thermique par inadvertance, cet apparéil ne doit pas être alimenté via un dispositif de commutation externe, tel qu'une minuterie, ni est connecté à un circuit qui est régulièrement mis sous et hors tension par l'utilisateur.

2. Cet apparéil est destiné à une utilisation domestique ou similaire, par exemple :

3. espace cuisine réservé au personnel de magasins, bureaux ou autres environnementes professionnelnels ;

4. fermes ;
5. par les clients d'hôts, motels et autres lieux résidentiels ;

6. lieux de type « bed and breakfast »

7. Pour éviter de trèbucher, ne laissez pas la porte de l'appareil ouverte.

8. AVENTISSEMENT : les couteaux et autres ustensiles pointus doivent être charges dans le panier pointes vers le bas, ou places en position couchée.
9. AVERTISSEMENT: Certains produits de lavage sont fortement alcalins. En cas d'ingestion, ces produits peuvent etre extrémement dangereux. Evitez tout contact avec la peau et les yeux et eloignez les enfants de la porte du lave-vaisselle lorsque celle-ci est ouverte. Veillez a ce que le compartment du produit de lavage soit vide à la fin du cycle de lavage.

4_Consignes de sécurité

CONSIGNES LORS DE L'UTILISATION DE VOTRE LAVE-VAISSELLE

Ce lave-vaiselle n'est pas conqu pour un usage commercial. Il est destiné à un usage domestique ou similaire dans un environnement résidentiel tel que :

Magasins
Bureau et salles d'exposition

et par les résidents dans des établissements tel que :
- Hôts et pensions de famille.

Il doit être uniquement utilisé comme apparéil domestique tel que spécifique dans ce manuel d'utilisation, pour nettoyer la vaisselle et les couverts.

Tout autre usage n'est pas pris en charge par le fabricant et peut se révérer dangereux.

Le fabricant ne peut etre tenu responsable des dommages resultant d'une utilisation ou d'un fonctionnement incorrect(e) ou inapproprié(e).

N'utilise pas de solvants dans le lave-vaisselle. Risque d'explosion.

N'inhalez ni n'ingrez jamais de détergent pour lave-vaisselle. Les détergents de lave-vaisselle contiennent des ingréductents irritants et corrosifs susceptibles de provoquer des brûlures dans le nez, la bouche et la gorge s'il sont avales, ou couper la respiration. Consultez immédiatement un médecin si du détergent a été avale ou inhale.

Évitez de laisser la porte de l'appareil ouverle si cela n'est pas nécessaire afin d'éviter de trébucher dessus.

Ne vous asseyez pas et ne prenez jamais appui sur la porte ouverte. Le lave-vaisselle pourrait basculer etetre endommagé, et vous pouriez'être blessé.

N'utilise que des détergents et produits de rincege formulés pour les lave-vaisse. N'utilise pas de liquide-vaisse.

N'utilise pas d'agent de nettoyage acide et fort.

Ne replissez pas le réservoir de produit de rinceage avec de la poudre ou du détergent liquide. Le réservoir serait gravement endommagé.

Le remplissage accidentel du réservoir de sel avec de la poudre ou du détergent liquide endommagera l'adoucisseur d'eau. Assurez-vous d'avoir acheté le paquet de sel recommendé pour lave-vaisselle avant de replir le réservoir de sel.

Utilissez uniquement du sel regenerant a gros grain spécial lave-vaisselle : les autres types de sels sont en effet susceptibles deContaining des additifs non solubles pouvant entraver le bon fonctionnement de I'adoucisseur.

Dans un apparéil équipé d'un panier à couverts (en fonction du modele), les couverts sont nettoyés et séché plus efficacement s'ils sont placés manches vers le bas. Cependant, pour éviter le risque de blessure, placez les couteaux et les fourchettes etc. avec les manches vers le haut.

Les éléments en plastique qui ne supportent pas les haute températures, tels que les conteneurs en plastique jétables ou les couverts et la vaisselle en plastique, ne convennment pas.
Ils risqueraient de fondre ou de se déformer.

Sur les modèles équipés de la fonction Delay Start (Départ différenté), assurez-vous que le réservoir est sec avant d'ajouter du détergent. Essuyez-le si nécessaire. Le détergent peut s'agglomerer s'il est versé dans un réservoir humide et peut ne pas être complètement dispersé.

Les couteaux et autres ustensiles pointus doivent etre charges dans le panier pointes vers le bas, ou places en position couchee.

Consignes de sécurité

CONSIGNES CONCERNANT LA PROTECTION DES ENFANTS

Cet apparéil n'est pas un jouet! Pour éviter le risque de blessure, gardez les enfants éloignés et ne leur permette pas de jour dans ou autour du lave-vaiselle ni d'utiliser les commandes. Il ne comprendront pas les dangers potentiels que représenté l' apparéil. Ils doivent être surveillés pendant que vous travailliez dans la cuisine.

Les enfants courent également le risque de s'enfermer eux-memes en jouant dans le lave-vaiselle.

Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, si elles font l'objet d'une surveillance ou si elles ont reçu des instructions concernant l'utilisation de l' apparéil en toute sécurité et complènent les dangers impliqués. Les enfants ne doivent pas journé avec l' apparéil.

Le nettoyage et l'entretien par l'utilisateur ne doit pas etre effectués par des enfants sans surveillance.

Les enfants plus âgés peuvent utiliser le lave-vaisselle uniquement lorsque son fonctionnement leur a été clairément expliqué et qu'ils sont capables de l'utiliser en toute sécurité, parce qu'au fait des dangers encourus suite à une mauvaise utilisation.

GARDEZ LES PRODUITS DE LAVAGE HORS DE PORTÉE DES ENFANTS! Les détergents de lave-vaisse contiennent des ingérédents irritants et corrosifs susceptibles de provoquer des brûlures au niveau du nez, de la bouche et de la gorge en cas d'ingestion, voire une asphyxie.

Les enfants ne doivent pas s'approcher du lave-vaiselle lorsqu'il est ouvert.

Il peut subsister du détergent dans le compartment.

Consultez immidiatement un medecin si vous enfant a ingere ou inhale du détergent.

CONSIGNES D'INSTALLATION DE VOTRE LAVE-VAISSELLE

Avant d'installer l'appareil, vérifie l'absence de dommages externes visibles. En aucune circonstance vous nevez utiliser un apparéil endommagé. Un apparéil endommagé peut être dangereux.

Le lave-vaisselle doit être branché uniquement dans une prise d'alimentation électrique connectée correctement. La mise en charge du lave-vaisselle est installé afin de pouvoir être déconnectée de l'alimentation électrique à tout moment. (Reportez-vous à la section « Pièces et caractéristiques » en page 10.)

Le lave-vaisse ne doit pas etre installe devant une prise electrique il y a un danger de surchauffe et d'incendie si le lave-vaisse venait etetre pousse contre la prise.

Le lave-vaiselle ne doit pas etre installe sous une table de cuisson. Les temperatures rayonnantes elevees qui sont parfois generées par une table de cuisson peuvent endommager le lave-vaiselle. Pour la meme raison, il ne doit pas etre instalé a proximé de foyers ouverts ou autres appeareils qui diffusent de la chaleur, tels que des radiateurs etc.

Ne raccordez pas le lave-vaisselle à la prise murale tant qu'il n'a pas ete compltement installe et que tous les reglages des ressorts de la porte ne sont pas effectués.

Avont de raccorder l'appareil, verifiez que les données de connexion figurant sur la plaque signaletique (tension et puissance connectee) correspondant a celles de la prise murale. En cas de doute, consultez un electricien qualifie.

La sécurité électricque de cet apparéil ne peut être garantie que lorsque la continuité est établie entre l'appareil lui-même et un système de mise à la terre efficace. Il est très important que les exigences en matière de sécurité de base soient respectées et régulièrement testées. En cas de doute concernant le système électrique du lieu d'installation, ce système doit être vérifié par unElectricien qualifié.

Le fabricant ne peut etre tenu responsable des conséquences d'une mise a la terre non appropriée (une électrocution par exemple).

Consignes de sécurité

Ne connectez pas l'appareil à la prise murale en utilisant une multiprise ou une rallonge. Ceci ne garantit pas les exigences de sécurité de l'appareil (danger de surchauffe par exemple).

Cet appareil peut etre place dans des installations mobiles telles que des bateaux unquement si une estimation du risque a ete effectuee par un ingénieur qualifie.

Le corps en plastique du raccordement d'eau contient un composant électrique. Le corps ne doit pas être immergé dans l'eau.

Le flexible de l'Aqua-Stop contient des fils électriques. Ne foupez jamais le flexible d'arrivée d'eau, même s'il est trop long.

L'installation, l'entretien et les réparations doivent être uniquement effectués par une personne qualifiée et compétente dans le strict respect des règlements locaux et nationaux de sécurité électricque en vigueur. Les réparations et autres travaux effectuels par des personnes non qualifiées peuvent être dangereux. Le fabricant ne peut être tenu responsable pour des travaux non autorisés.

Le système intégré d'étanchéité à l'eau procure une protection contre les dommages provoqués par l'eau, lorsque les conditions suivantes sont remplies :

• Le lave-vaiselle est correctement installé et raccordé.
  Le lave-vaiselle est correctement entretenu et les pieces sont remplacées si cela est nécessaire.
  Le robinet d'arrêt est fermé lorsque l'appareil n'est pas utilisé pendant une longue période (pendant les vacances par exemple).
  Le systeme d'etanchéité à l'eau fonctionnera même si l'appareil est arrêté. Cependant, l'appareil doit rester connecté à l'électricité.

Un apparéil endommagé peut être dangereux. Si le lave-vaisselle est endommagé, débranchez-le de la prise murale etappelez votre fournisseur ou le service d'assistance

Des réparations non autorisées peuvent provoquer des dangers imprévisibles pour l'utiliser, dont le fabricant ne peut être tenu responsable. Les réparations doivent uniquement être effectuees par un technicien qualifié.

Les composants défectueux doivent être uniquement replacés par des pieces de rechange d'origine. Seules ces pieces lorsqu'elles sont montées peuvent garantir la sécurité.

Débranche toujours le lave-vaisselle lors de l'entretien (coupez l'alimentation électrique et retirez la prise).

Si le cable de connexion est endommagé, il doit être remplace par un cable spécial, disponible auprès du fabricant. Pour des raisons de sécurité, il doit être uniquement monté par le service d'assistance ou par un technicien de service autorisé.

Dans les pays ou certaines zones peuvent etre infestees par des blattes ou autres vermines, veillez a toujours garder propres l'appareil et ses alentours. Tout dommage provoque par les blattes ou autres vermines n'est pas couvert par la garantie.

Dans le cas d'un dernier ou lors du nettoyage, l'appareil n'est complètement isolé de l'alimentation électrique que lorsque :

• celle-ci est coupée à la prise murale et la fiche retiree, ou
• celle-ci est coupée au niveau du secteur, ou
• le fusible du secteur est déconnecté, ou bien encore
• le fusible visse est retire (dans les pays ou cela est applicable).

N'apportez à l'appareil aucune autre modification que celles autorisées par le fabricant.

Consignes de sécurité

N'ouvre jamais le carter/corps de l'appareil.

Manipuler les connexions ou les composants électriques et les parties mécaniques est très dangereux et peut provoquer des défauts fonctionnels ou une électrocution.

Lorsque l'appareil est sous garantie, les réparations doivent uniquement être effectuees par un technicien autorise par le fabricant. Dans le cas contraire la garantie devient non valide.

Lors de l'installation de I'appareil, assurez-vous de la presence d'un espace suffisant au-dessus, a gauche, a droite et a I'arriere afin d'assurer une ventilation appropriée.

S'il n'y a pas suffisamment de place entre l'appareil et I'évier, vous risquez d'endommager I'évier ou de permettre la formation de moisissures.

Assurez-vous que le niveau de durée de l'eau du lave-vaisselle est correct pour votre région.

(Reportez-vous à la section « Mode adoucisseur d'eau (Réglage du niveau de durée de l'eau) » en page 16.)

INSTRUCTION CONCERNANT LE LABEL DEEE

Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques et électroniques)

(Applicable aux pays disposant de systèmes de collecte séparés)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usages (chargeur, casque audio, cable USB, etc.) ne peuvent être jetés avec les autres déchets menagers. La mise au rebut incontrolée des déchets représentant des risques environnementaux et de santé publique, veillez séparer vos produits et accessoires usages des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.

Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.

Pour plus d'informations sur les engagements de Samsung en matière d'environnement et les obligations legales spécifiques à l'apparéil (par exemple, la directive REACH ou celles portant sur les DEEE et les batteries), consultez notre page relative au développement durable accessible via Samsung.com.

8_Consignes de sécurité

Table des matières

PIECES ET CARACTERISTIQUES

10

UTILISATION DU PRODUIT DE LAVAGE ET DE L'ADOUCISSEUR D'EAU

16

CHARGEMENT DES PANIERS DU LAVEVAISSELLE

21

PROGRAMMES DE LAVAGE

27

NETTOYAGE ET ENTRETIEN

30

INSTALLATION DU LAVE-VAISSELL

33

INSTALLATION DE VOTRE LAVE-VAISSELLE

36

DéPANNAGE

42

ANNEXE

45

10 Fonctions du lave-vaissette

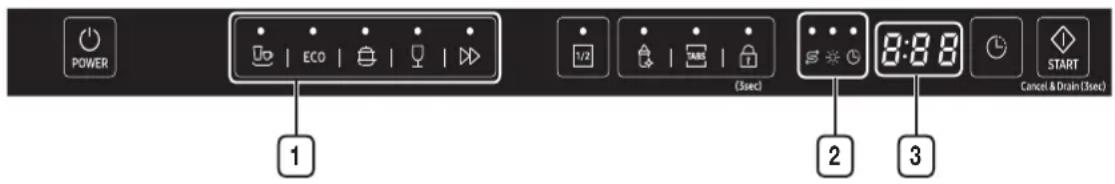

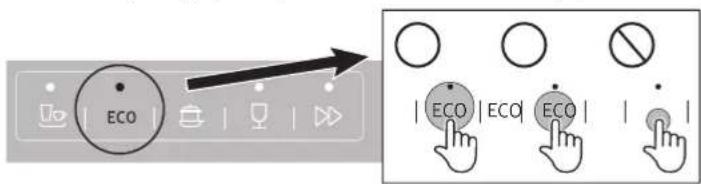

12 Tableau de commande
14 Ecran d'affichage

16 Mode adoucisseur d'eau (Réglage du niveau de durée de l'eau)
17 Chargement du sel dans l'adoucisseur
18 Utilisation du dédTergent
19 Utilisation du produit de rinceage
19 Ajustement de la quantité de liquide de rincege

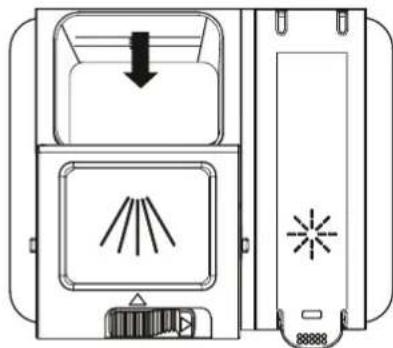

20 Comment utiliser l'option Tablette multifonctions

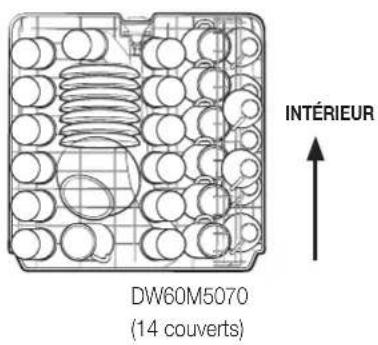

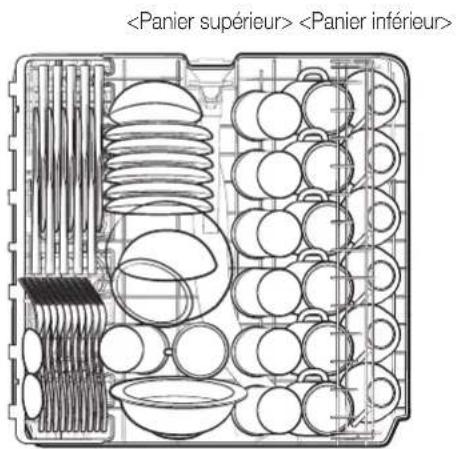

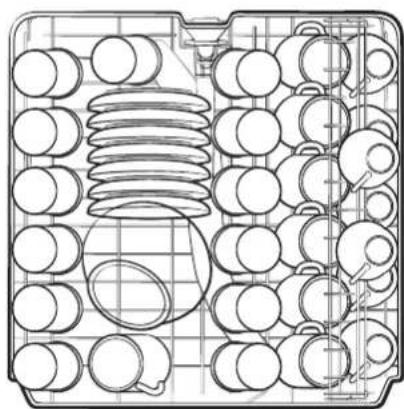

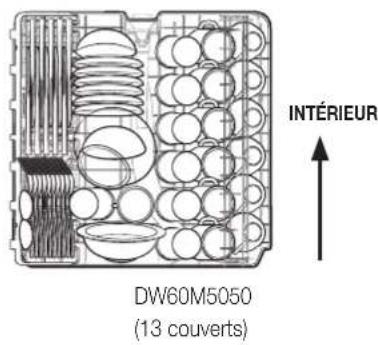

21 Chargement du panier supérieur

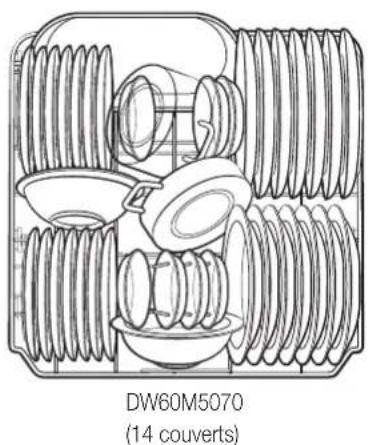

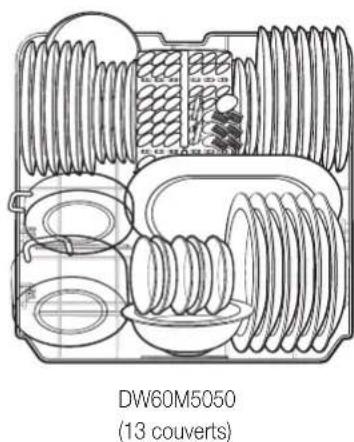

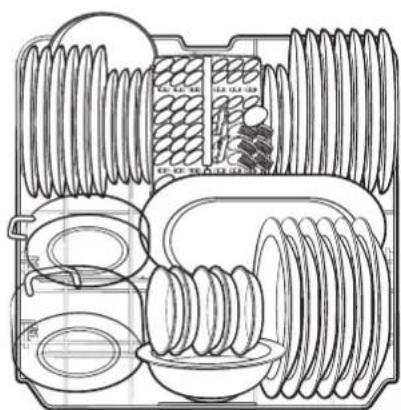

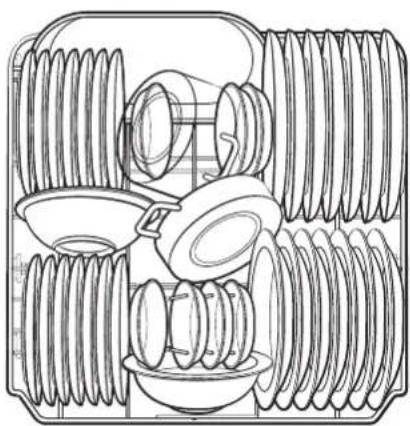

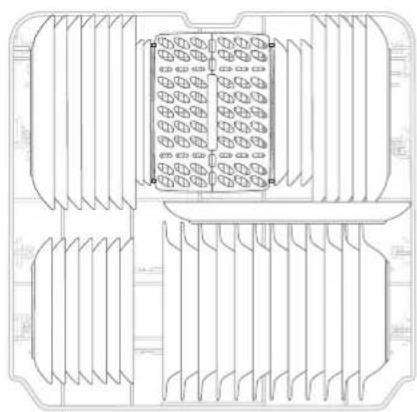

23 Chargement du panier inférieur

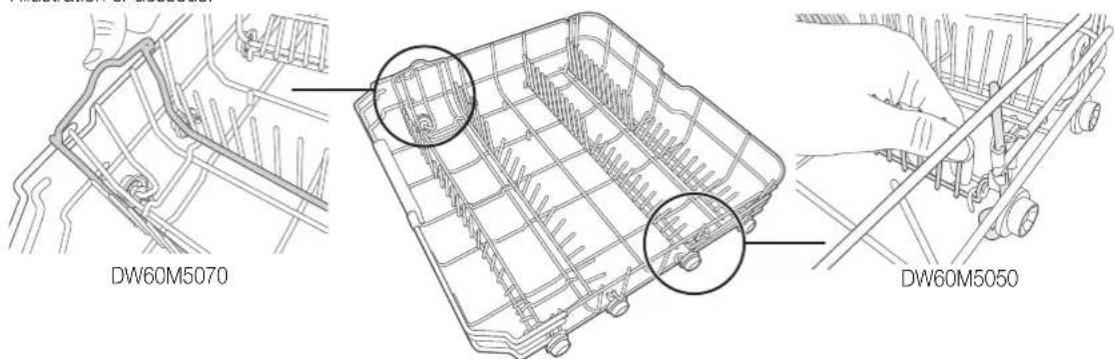

23 Tiges rabattables du panier inférieur

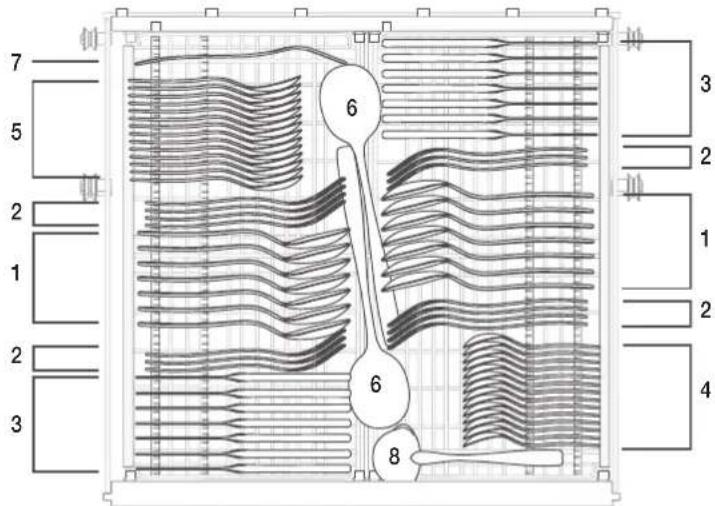

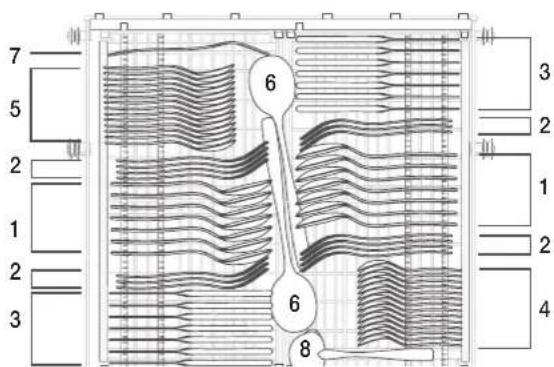

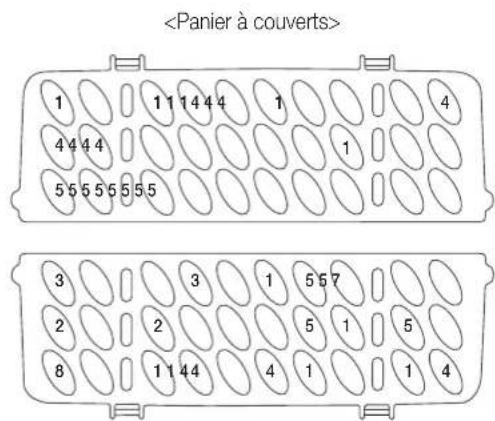

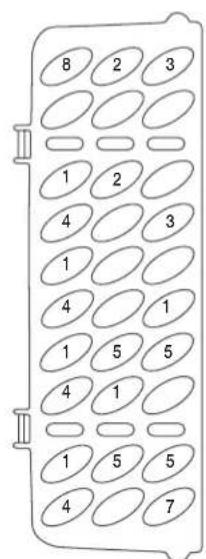

24 Tiroir à couverts (argenterie)
26 Pour laver au lave-vaiselle, les couverts/plats suivants

27 Allumer l'appareil
27 Changer le programme
28 En fin de cycle de lavage
28 Tableau des programmes de lavage

30 Nettoyage des filtres
31 Nettoyage des bras gicleurs
31 Nettoyage de la porte
31 Entretien de votre lave-vaiselle
31 Protection contre le gel
32 Comment entretenir votre lave-vaisse?
33 Alimentation en eau et vidange
35 Raccordement des flexibles d'évacuation

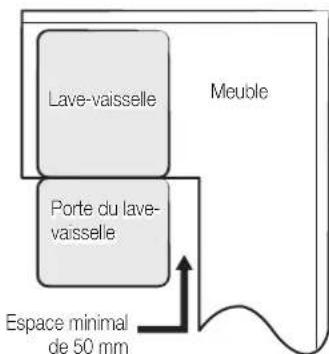

35 Placement de l'appareil
35 Utilisation du lave-vaisse

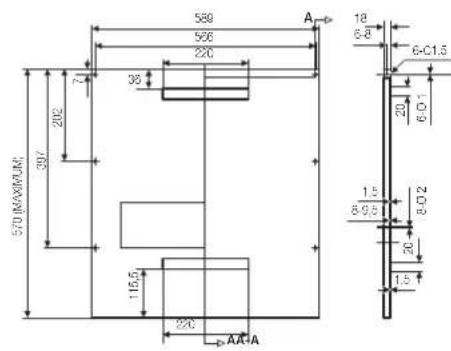

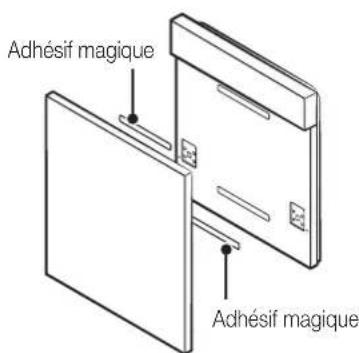

36 Lave-vaisselle sous plan de travail, semi-encastre, entiement encastre

42 Avant d'appeler le service d'assistance
44 Codes d'information
45 Caracteristiques techniques
45 Dimensions de l'appareil

Table des matieres 9

Pièces et caractéristiques

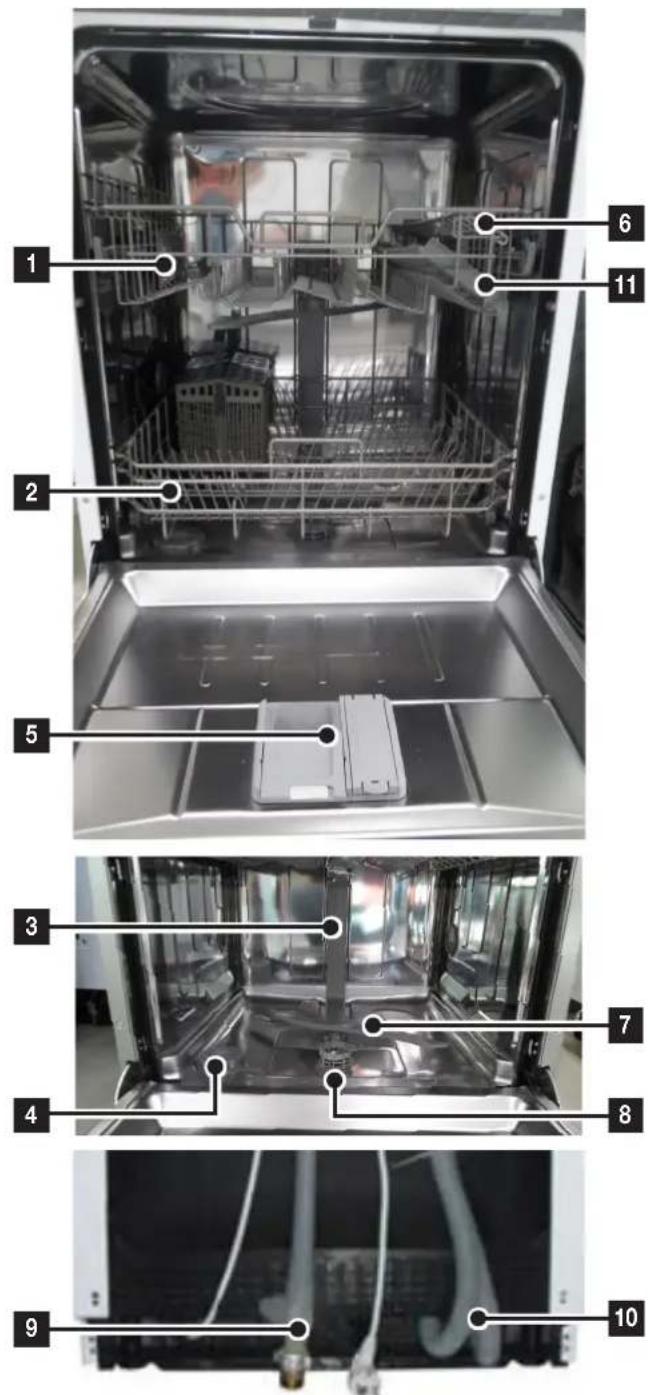

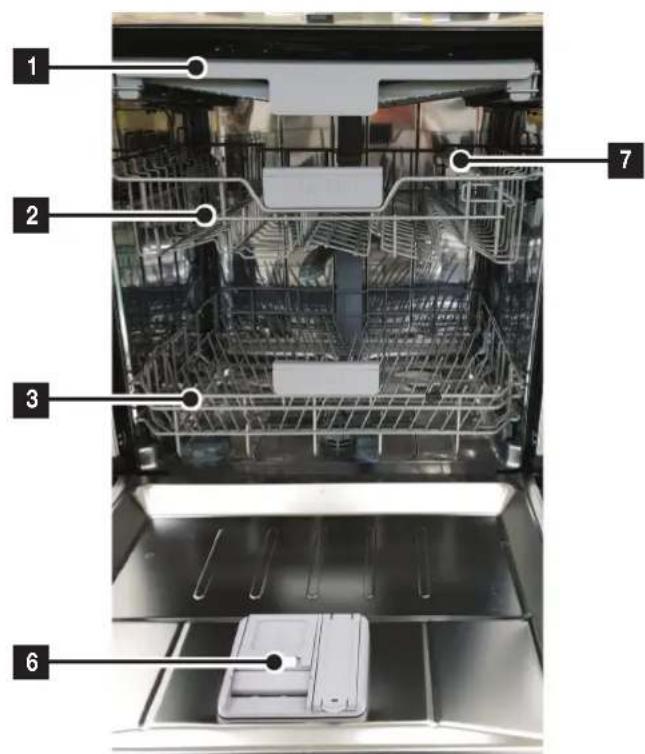

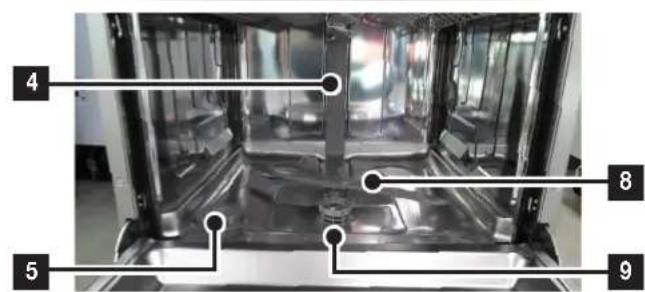

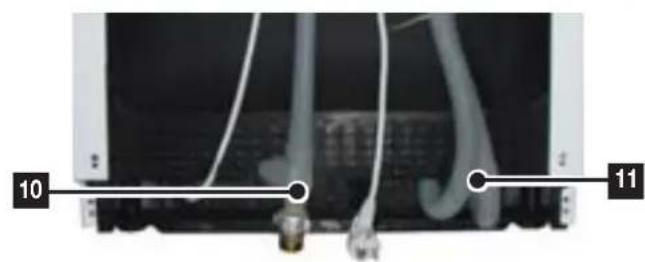

FONCTIONS DU LAVE-VAISSELL

Façade et face arrêté (DW60M5070)

Accessoires : Manuel d'utilisation, entonnoir à sels, panier à couverts.

1 Beme Panier

2 Panier supérieur

3 Panier inférieur

4 Buse

5 Réservoir de sel

6 Réservoir

7 Grille pour tasses et/ou verres

8 Bras de lavage

9 Fitre assemblé

10 Tuyau d'arrivée

11 Tuyau d'évacuation

10_Pieces et caractéristiques

Façade et face arrêté (DW60M5050)

Accessoires: Manuel d'utilisation, entonnoir à sels, panier à couverts.

1 Panier supérieur

2 Panier inférieur

3 Buse

4 Reservoir de sel

5 Reservoir

6 Grille pour tasses et/ou verres

7 Bras de lavage

8 Fitre assemblé

9 Tuyau d'arrêtée

10 Tuyau d'évacuation

11 Pâtelier à couteaux

Pièces et caractéristiques

TABLEAU DE COMMANDE

1	POWER (MARCHE/ARRÊT)	Appuyez sur ce bouton pourmettre en marche votere lave-vaisselle: l'écran s'allume.
2	Programme Appuyez sur ce bouton pour sélectionner le programme de lavage souhaïte.
3	Demi-charge	Pour une petite quantité d' éléments, appuyez sur le bouton Demi-charge pour économique de l'énergie.
4	Verrouillage de commande	Cette option vouspermét de verrouiller les boutons du panneau de commande afin que les enfants ne puisent pas démarrer accidentellement le lave-vaisselle en appuyant sur un bouton.Pour verrouiller ou déverrouiller les boutons du panneau de commande,maintenez le bouton Verrouillage de commande enforcépendant trois (3) secondes.
5	Fenêtre d'affichage	Il affiche le temps restant,l'hour du départ différé,les codes d'information,etc.
6	START (DéPART)	Pour démarrer un programme,appuyez sur le bouton START (DéPART) avant de fermer la porte.Réinitialiser : pour annuler un programme actuellément en cours et vidanger le lave-vaisselle,maintenez le bouton START (DéPART) enforcépendant trois (3) secondes.Une fois le lave-vaisselle réinitialisé,sélectionnez un cycle et une option,puis appuyez sur le bouton START (DéPART) pour redémarrer le lave-vaisselle.
7	Départ différé	Appuyez sur ce bouton pourprogrammer l' houré de différé pour le lavage. Il est possible de différer le démarrage du lavage jusqu'à 24 heures Appuyez une fois sur ce bouton pour retarder le démarrage du lavage d'une heures.
8	Hygiène	Appuyez sur le bouton Hygiène pourobtenir la meilleure hygiène possible dans votre lave-vaisselle.Cette fonction est disponible avec tous les programmes,sauf Lavage rapide et Préavage.
9	Tablette multifonctions	Cette option Tablette multifonctionsne nécessite ni sel ni liquide de rincege mais une tablette Tablette multifonctions.Cette fonction est disponible avec tous les programmes sauf Automatique,Lavage rapide et Préavage.

Lorsque la port est ouverte,seul le bouton POWER (MARCHE/ARRET) fonctionne.
- Vous pouvez seLECTIONner des options (Tablette multifonctions, Départ différé et/ou Demi-charge) avant de lancer un programme.

IMPORTANT : Afin de pouvoir tirer le meilleur parti de votre lave-vaiselle, lisz toutes les instructions d'utilisation avant d'utiliser l'appareil pour la première fois.

Pèces et caractéristiques

DW60M5050BB

1 POWER (MARCHE/ARRÊT)	Appuyez sur ce bouton pourmettre en marche vosete lave-vaisselle: l'écran s'allume.
2 Cycle Appuyez sur ce bouton pour sélectionner le programme de lavage souhaïte.
3 Demi-charge	Pour une petite quantité d'éléments, appuyez sur le bouton Demi-charge pour économiser de l'énergie.
4 Hygiène	Appuyez sur le bouton Hygiène pourobtenir la meilleure hygiène possible dans votre lave-vaisselle.
5 Tablette multifonctions	Cette option Tablette multifonctionsne nécessite ni sel ni liquide de rincege mais unetablette Tablette multifonctions.
6 Verrouillage de commande	Cette option vouspermét de verrouiller les boutons du panneau de commandeafin queles enfants ne puisent pas démarrer accidentellementle l'ave-vaisselle en appuyant sur unbouton.Pour verrouiller ou déverrouiller les boutons du panneau de commande,maintenez lebouton Verrouillage de commande enforcépendant trois (3) secondes.
7 Voyant	Si levoyant Remplissage de produit de rincege ouRemplissage de sel est allumé,celasignifie que soit le sel soit le liquide de rincege a besoin d'être réapproxivisionné.Voyant Départ différéSi levoyant « Départ différé »est allumé,celasignifie que vous avez scélectionnél'option « Départ différé »Voyant Remplissage de produits de rincegeSi levoyant « Remplissage de produits de rincege »est allumé,celasignifie quele lave-vaissellea un niveau de liquide de rincege bas et qu'il nécessite d'être rempli.Soyant Remplissage de selSi levoyant « Remplissage de sel »est allumé,celasignifie que le lave-vaisselse un niveau de sel bas et qu'il nécessite d'être rempli.
8 Écran Affiche le temps restant,le code d'information ou le temps de différé.
9Départ différé	Appuyez sur ce bouton pourprogrammer l'heure de différé pour le lavage. Il est possiblede différer le démarrage du lavage jusqu'à 24 heures Appuyez une fois sur ce bouton pourretarder le démarrage du lavage d'une-heure.
10 START (DéPART)	Pour démarrer un cycle,appuyez sur le bouton START (DéPART)avant de fermer la porte.Réinitialiser : pour annuler un cycle actuellément en cours et vidanger le lave-vaisselle,maintenez le bouton START (DéPART)enforcé pendant trois (3) secondes.Une fois le lave-vaisselle réinitialisé,sélectionné un cycle et une option,puis appuyez sur lebouton START (DéPART) pour redémarrer le lave-vaisselle.

Vou pouvez selectionner des options (Tablete multifonctions, Demi-charge, Depart differe, Hygène) avant de lancer un cycle.

Pièces et caractéristiques

Pour éviter que le pavé tactile ne perde de la sensibilité, suivez ces instructions :

• Appuyez bien au centre de chaque touche. N'appuyez pas excessivement.
• Nettoyez la surface du panneau de commande tactile régulierement avec un chiffon doux et humide.
  Veillez a ne pas appuyer sur plusieurs touches en meme temps, sauf en cas d'instruction contraire.

ÉCRAN D'AFFICHAGE

1 Icônes des programmes Appuyez sur le bouton Programme pour sélectionner chaque programme.

Intensif Éléments très sales y compris les casseroles et poêles
AUTOLavage automatique
Normal Pour la vaiselle normalement sale, telle que les casseroles, les assiéttes, les verres, les poëles légèrement sales. (DW60M5050)
ECO ECO Elements d'utilisation quotidienne normalement sales, avec consommations d'energie et d'eau réduites.
Express
Lavage rapide Peu sale avec une durée de cycle très courte. (DW60M5070)
Delicat Etlements delicats peu sales.
Prélavage Rincage à l'eau froide pour refirer la saleté avant de lancer un autre programme. (DW60M5070)
2 Écran Affiche le temps restant, le code d'information ou le temps de différe.
3 Voyants de remplissage Si I'indicateur de remplissage du liquide de rincege ou du sel est allumé, cela signifie que soit le sel soit le liquide de rincege a besoin d'être reapprovisionné.

Pèces et caractéristiques

Voyant Remplissage de produit de rinceage	Si levoyant de remplissage du liquide de rinceage ou du sel est allumé, cela signifie que soit le sel soit le liquide de rinceage a besoin d'être réapprovisionné. Pour remplir le réservoir de produit de rinceage, reportez-vous à la section «Remplissage du réservoir de produit de rinceage » en page 19.
Voyant Remplissage de sel	Si levoyant «Remplissage de sel » est allumé, cela signifie que le lave-vaisselle a un niveau de sel bas et qu'il nécessite d'être rempli.Pour remplir le réservoir de sel, reportez-vous à la section «Chargement du sel dans l'adoucisseur » en page 17.

DW60M5050BB

1	Icônes des programmes	Appuyez sur le bouton Programme pour sélectionner chaque programme.
2	Normal	Pour la vaisselle normalement sale, telle que les casseroles, les assiéttes, les verres, les poèmes légèrement sales.
ECO	ÉCO	Éléments d'utilisation quotidienne normalement sales, avec consommations d'énergie et d'eau réduites.
D	Intensif Éléments très sales y compris les casseroles et poûés	Intensif Éléments très sales y compris les casseroles et poûés
D'	Délicat Éléments délicats peu sales.	Délicat Éléments délicats peu sales.
D'	Express	Éléments d'utilisation quotidienne normalement sales, avec une durée de cycle courte.
2	Voyants de replissage	Si l'indicateur de replissage du liquide de rincege ou du sel est allumé, cela signifie que soit le sel soit le liquide de rincege a besoin d'être réapprovisionné.
S	Voyant Remplissage de sel	Si levoyant « Remplissage de sel » est allumé, cela signifie que le lave-vaisselle a un niveau de sel bas et qu'il nécessite d'être rempli.Pour replir le réservoir de sel, reportez-vous à la section « Chargement du sel dans l'adoucisseur » en page 17.
	Voyant Remplissage de produit de rincege	Si le voyant de replissage du liquide de rincege ou du sel est allumé, cela signifie que soit le sel soit le liquide de rincege a besoin d'être réapprovisionné. Pour replir le réservoir de produit de rincege, reportez-vous à la section « Remplissage du réservoir de produit de rincege » en page 19.
	Voyant Départ différé	Si levoyant « Départ différé » est allumé, cela signifie que vous avez sélectionné l'options « Départ différé » .
3	Écran Affiche le temps restant, le code d'information ou le temps de différé.	Écran Affiche le temps restant, le code d'information ou le temps de différé.

Utilisation du produit de lavage et de l'adoucisseur d'eau

MODE ADOUCISSEUR D'EAU (RéGLAGE DU Niveau DE DURETE DE L'EAU)

Votre lave-vaiselle est concu pour vous permettre d'ajuster la quantite de sel consommée en fonction de la durée de I'eau utilisee. Ce mode est destiné a optimiser le niveau de consommation de sel. Pour regler la consommation de sel, procedez comme suit :

1. Allumez l'appareil;

2. Appuyez sur le bouton Express (modèle encasable) ou Programme (modèle non encasable) pendant plus de 5 secondes pour lancer l'adoucisseur d'eau en mode Configuration ; ceci, dans les 60 secondes suivant la mise sous tension de l'appareil ;

3. Appuyez sur le bouton Express (modèle encasable) ou Programme (modèle non encasable) pour sélectionner le réglage adapté à votre environnement local. Les réglages s'afficheront selon la séquence suivante : H1 → H2 → H3 → H4 → H5 → H6 ; il est recommandé d'effectuer les ajustements conformément au tableau suivant.

4. Le réglage d'usine : H3 (EN 50242)

5. Patientez 5 secondes pour rendre effective votre configuration.

DURETE DE L'EAU				Position du sélecteur	Consommation de sel(gramme/cycle)
°dH °fH °	Clark mmol/l
0-5 0-9 0-6	0-0,94 H1 0
6-11 10-20	7-14 1,0-2,0 H2 9
12-17 21-30	15-21 2,1-3,0	H3 12
18-22 31-40	22-28 3,1-4,0	H4 20
23-34 41-60	29-42 4,1-6,0	H5 30
35-55 61-98	43-69 6,1-9,8	H6 60

1 dH (degr allemand) = 0,178 mmol/l

1 Clark (degré angiais) = 0,143 mmol/l

1fH(degré français) = 0,1 mmol/l

Pour obtenir des informations sur la durée de votre eau, prenez contact avec votre Compagnie des eaux locale qui vous approvisionne.

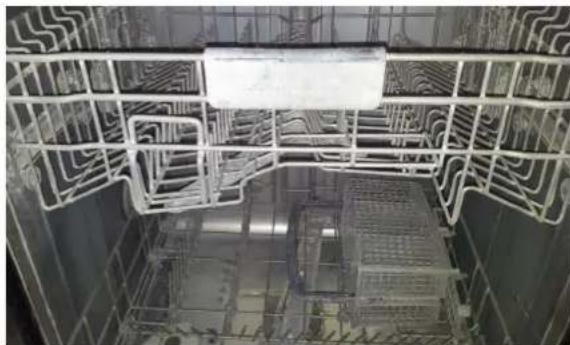

ADOUCISSEUR D'EAU

La durée de l'eau varie d'un endroit à l'autre. Si de l'eau dure alimenté le lava-vaisse, des dépôts peuvent se former sur vous vaisse et vos ustensiles. L'appareil est donc équipé d'un adoucisseur d'eau particulier qui utilise un sel spécialément concu pour éliminer le calcaire et les sels mineraux de l'eau.

[Dépôts sur les ustensiles]

16_Ultisation du produit de lavage et de I'adoucisseur d'eau

CHARGEMENT DU SEL DANS L'ADOUCISSEUR

Utilissez uniquement du sel congu spécialement pour les lave-vaisseille.

Le réservoir a sel est situé en dessous du panier inférieur et doit être rempli comme suit :

ATTENTION

Utilisez unquielement du sel specifiement concu pour un usage en lave-vaisselle. Tous les autres types de sel non-specifiement concus pour un usage en lave-vaisselle, en particulier le sel de table, deterieoront I'adouisseur d'eau. En cas de degats causes par I'utilisation de sel implore, le fabricant ne peut appliquer sa garantie et decline toute responsabilité pour les dommages consécutifs.
- Remplissez de sel uniquement avant de démarrer l'un des programmes de lavage complets. Cela permet une évacuation immédiate des eventuels grains de sel ou résidus d'eau sale qui pourrait subsister au fond de la machine et entraîner sa corrosion.
- Àprous le premier cycle de lavage, levoyant du tableau de commande s'eteint.

1. Retrez le panier inférieur puis, devissez et retirez le bouchon du réservoir de sel.

1. Si vous remplissez le réserve pour la première fois, remplissez-le d'eau aux 2/3 (environ 1 litre).

2. Positionnez l'entonnoir (fourni) dans l'orifice et versez environ 1,5 kg de sel. Il est normal qu'une petite quantite d'eau s'échappe du réservoir à sel.

1. Resserrez fermement le bouchon.

1. Levoyant indiquant le manque de sel doit s'eteindre après avoir rempli de sel le réservoir.

Le reservoir de sel doit etre rempli lorsque le voyant indiquant le manque de sel s'allume sur le panneau de commande.Bien que le reservoir de sel soit suffisamment rempli,le voyant peut rester allumé jusqu'à complete dissolution du sel. Si, au niveau du panneau de commande, le voyant indiquant le manque de sel n'est pas allumé, vous pouvez juger du moment ou remplir a nouveau le reservoir de sel en vous basant sur les cycles que le lave-vaisselle a effectués.
Si une quantite importante de sel s'est deversee a l'intérieur du lave-vaiselle, lancez un programme de pre-lavage afin de reduire cet excedent.

Utilisation du produit de lavage et de l'adoucisseur d'eau

UTILISATION DU DÉTERGENT

Tous les programmes du lave-vaiselle nécessitent la presence de produit de lavage dans le compartment d'édié.

Ajoutez la quantite correcte de produit de lavage pour le programme selectionné afin d'assurer la(Meilleure) performance.

ATTENTION : Utilisez du produit de lavage pour lave-vaisselle uniquement. Le produit de lavage ordinaire produit trop de mousse, ce qui diminue les performances du lave-vaisselle ou provoque son dysfonctionnement.

AVERTISSEMENT : N'ingrez pas de produit de lavage pour lave-vaiselle. Evitez de respirer dans les vapeurs. Le produit de lavage pour lave-vaiselle contient des produits chimiques corrosifs et irritants qui peuvent induire les problèmes respiratoires. Si vous ave avale du produit de lavage ou si vous ave inhalé des vapeurs, consultez immeditatement un médecin.

AVERTISSEMENT: Maintenez le produit de lavage pour lave-vaiselle hors de la portée des enfants.

Remplissage du réservoir de produit de lavage

1. Ouvez le couvercle du réservoir de produit de lavage en poussant le loquet de libération du réservoir.

Le couvercle est toujours ouvert à la fin d'un programme de lavage au lave-vaisselle.

1. Ajoutez la quantité recommendée de produit dans le compartment principal de produit de lavage.

1. Fermez le couvercle en le glissant vers la gauche puis en le pressant vers le bas.

Il n'y a aucun bouton sépare spécifique à l'utilisation de produits de lavage en tablette.

1. Pour un meilleur résultat de lavage, notamment si vous avez des éléments très sales, ajoutez une petite quantité (environ 8 g) de produit de lavage sur la porte. Il agira pendant la phase de pré-lavage.

Utilisation du produit de lavage et de l'adoucisseur d'eau

UTILISATION DU PRODUIT DE RINÇAGE

Remplissage du réservoir de produit de rincege

Lorsque le voyant Remplissage de produit de rincege s'allume sur le panneau de commande, remplissez le réservoir de produits de rincege.

Votre lave-vaisselle est concu pour etre utilise avec du produit de rincage sous forme liquide uniquement.

En utilisant du produit de ringage en poudre, vous risquez de boucher l'ouverture du réservoir et de provoquer un dysfonctionnement du lave-vaisselle.

Le produit de rinceage améliore la performance de séchage du lave-vaisse.

ATTENTION: Ne versez pas de produit de lavage pour lave-vaisse dans le compartment de produit de rincege.

1. Ouvrez le bouchon du réservoir de produit de ringage en levant la poignée.

Afin d'optimiser les performances de sechage, ajoutez du liquide de rincage dans les produits de lavage en tablette.

1. Remplissez le réseauoir avec du produit de rincege.

Utilisez l'orifice de visualisation lorsque vous remplissez le réservoir de produit de rincage.

ATTENTION: Ne remplissez pas le réservoir au-dessus du niveau maximal. Un excès de produit de rincege peut déborder au cours du programme de lavage.

1. Une fois fini, fermez le bouchon.

AJUSTEMENT DE LA QUANTITÉ DE LIQUIDE DE RINÇAGE

Voupez ajuster la quantite de liquide de rincege comme suit. Plus le chiffre regle est eleve, meilleures seront les performances de sechage.

1. Allumez le lave-vaisse.
2. Appuyez sur le bouton Express (modèle encastrable) ou Programme (modèle non encastrable) pendant cinq secondes, dans les 60 secondes suivant l'allumage du lave-vaiselle. (Comme avec le mode de réglage Adoucisseur)
3. Appuyez sur le bouton Départ différé pour entrer en mode de réglage Liquide de rincege.
4. L'écran LED affiche le niveau de liquide de ringage actuel (entre d1 et d5)
5. Appuyez sur le bouton Express (modèle encasable) ou Programme (modèle non encasable) pour selectionner la quantité de liquide de rincege de votre choix. Les réglages changent selon la série suivante : d1 → d2 → d3 → d4 → d5 → d1. (Le niveau par défaut est d4.)
6. Sélectionnez la quantité de liquide de rincege et attendez 5 secondes pour achiever la configuration.

Utilisation du produit de lavage et de l'adoucisseur d'eau

COMMENT UTILISER L'OPTION TABLETTE MULTIFONCTIONS

Votre lave-vaiselle dispose d'une option Tablette multifonctions, qui ne nécessite ni sel ni liquide de rincage mais une tablette 3 en 1.

Le réglage Tablette multifonctions est réservé à une utilisation avec des tablettes Tablette multifonctions. Si vous utilisez une tablette Tablette multifonctions sans selectionner cette option, l'appareil n'atteindra pas son meilleur niveau de performance.

1. Placez la tablette Tablette multifonctions dans le compartment et selectionnez ensuite l'option Tablette multifonctions.
2. Repoussez le couvercle et appuyez dessus jusqu'à ce qu'il s'enclenche et se feme.
   Lorsque vous utilisez des produits de lavage a combinaison compacts Tablette multifonctions, assurez-vous que le couvercle peut etre correctement fermé.
   ATTENTION: Conservez tous les produits de lavage dans un endroit sur hors de portée des enfants. Ajoutez toujours le produit de lavage dans le réservoir juste avant le démarrage du lave-vaisselle.

20_ Utilisation du produit de lavage et de l'adoucisseur d'eau

Chargement des paniers du lave-vaisse

Pour un fonctionnement optimal du lave-vaisselle, respectez ces consignes de chargement. Les caractéristiques et l'apparance des paniers principaux et des paniers à couverts peuvent être différents de ceux de leur méthode.

Attention avant ou après le chargement des paniers du lave-vaiselle

Retirez de la vaisselle tout reste important de nourriture. Il n'est pas nécessaire de rincer la vaisselle sous l'eau courante. Placez les éléments dans le lave-vaisselle selon l'ordre suivant :

1. Les articles de type tasses, verres, casseroles/poëles, etc. doivent être chargés renversés.
2. Les objets courbes, ou yeux possedant des evidements, doivent etre inclines de sort que I'eau puisse s'ecouler.
3. Assurez-vous que les éléments sont empilés en toute sécurité et ne peuvent pas basculer.
4. Assurez-vous qu'ils n'empechent pas les bras gicleurs de tourn derant le processus de lavage.

Les très petits objets ne doivent pas etre lavés en lave-vaisselle dans la mesure ou ils peuvent facilement tomber des paniers.

Retrait de la vaiselle

Pour éviter que de l'eau ne goutte du panier supérieur sur le panier inférieur, nous vous recommendons de vider d'abord le panier inférieur puis le panier supérieur.

CHARGEMENT DU PANIER SUPERIEUR

Le panier supérieur est conqu pour contir de la vaiselle plus fragile et plus lagere, tels que les verres, les tasses a cafe ou a the et les soucoupes, les petits bols et les plats peu profonds (tant quils ne sont pas trop sales).

Positionne les plats et les ustensiles de maniere a ce quils ne soient pas déplacés sous l'action du jet d'eau. Placez tous les verres, les tasses et les bols à l'envers.

Chargement des paniers du lave-vaisse

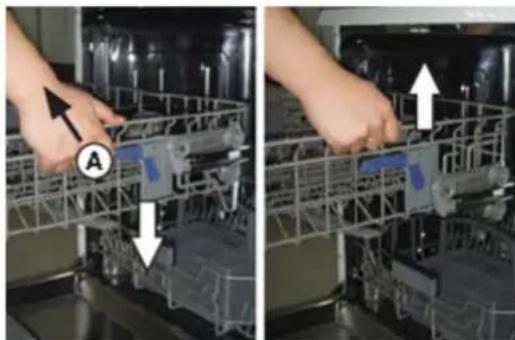

Ajustement du panier supérieur

La hauteur du panier supérieur peut etre reglee afin de menager plus d'espace pour les articles et ustensiles de grande taile situés aussi bien dans le panier supérieur que dans celui inférieur.

1. Pour abaiser le panier supérieur, appuyez sur les poignées « A » situées de part et d'autre de celui-ci, tout en exerçant une légère pression sur le panier.
2. Pour remonter le panier supérieur, tirez-le simplement vers le haut sans toucher aux poignées.

ATTENTION: Nous vous conseillons de régler la hauteur du panier supérieur avant d'y charger la vaisse. Dans le cas contraire, vous risquez d'endommager cette démarche.

Pour abaiser la position Pour soulever la position

1. Chargement des paniers du lave-vaiselle

CHARGEMENT DU PANIER INFÉRIEUR

Nous you recommendons de placer les elements encombrants qui sont les plus difficles a nettoyer dans le panier inférieur : casseroles, poëles, couvercles, vaisselle de table ou saladiers, comme indiqué sur la figure de droite.

Il est préférible de placer les plats et les couvercles sur le côte des paniers afin d'éviter de bloquer la rotation du bras giclure supérieur. Les casseroles et recipients, etc. doivent toujours être placés à l'envers.

Les cassetoles profondes doivent être inclinées pour permettre à l'eau de s'écouler.

La grille inférieure presente des rangees de tiges rabattables permettant a des casseroles ou des poies volumineuses ou plus nombreuses d'être charges.

Les objets longs, couverts de service, couverts à salute et gros couteaux, doivent être placés sur la grille de sorte qu'ils n'entravent pas la rotation des bras gicleurs.

TIGES RABATTABLES DU PANIER INFÉRIEUR

Pour un meilleur chargement des casseroles et des poées, les tiges peuvent être rabattues et/ou retirees comme indiqué sur l'illustration ci-dessous.

Chargement des paniers du lave-vaisse

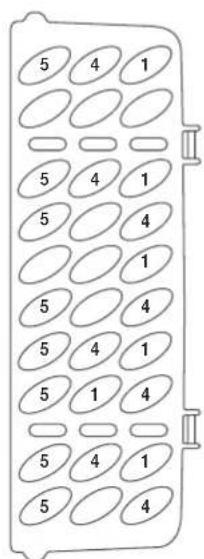

TIROIR A COUVERTS (ARGENTERIE)

L'argenterie doit etre place dans le panier a couverts, les manches vers le bas. Les cuilleres doivent etre placees individuellement dans les emplacements appropriés. Les longs ustensiles doivent en particulier etre places a l'horizontal a I'avant du panier supieur.

DW60M5070

1 Cuillères à soupe 5 Cuillères à dessert

2 Fourchettes 6 Cuillères de service

3 Couteaux 7

4 Cuillères à café 8 Louches

Fourchettes de service

AVERTISSEMENT

• Ne laïsez jamais un couvert dépasser par le bas.
• Placez toujours les ustensiles pointus la pointe vers le bas!

24_Chargement des paniers du lave-vaisselle

DW60M5050

1 Cuillères àSoupe 5 Cuillères à dessert

2 Fourchettes 6 Cuillères de service

3 Couteaux 7

4 Cuillères à café 8 Louches

Fourchettes de service

AVERTISSEMENT

• Ne laïsez jamais un couvert dépasser par le bas.
• Placez toujours les ustensiles pointus la pointe vers le bas!

Chargement des paniers du lave-vaisse

POUR LAYER AU LAVE-VAISSELLE, LES COUVERTS/PLATS SUIVANTS

Inadéquation Adéquation limitée
Les éléments en plastique qui ne résistant pas à la chaleur.Les couverts plus ancients avec des parties collées qui neresistant pas aux températures élevées.Couverts ou plats noués.Eléments en étain ou cuivre Plomb Cristal.Eléments en acier sujets à la rouille.Plateaux en bois.Eléments en fibres synthétiques.	Certains types de verres peuvent devenir ternes après delenombres lavages.Les éléments en argent et en aluminium ont tendance à sedécolorer lors du lavage.Les motifs en faiance peuvent s'estomper si les lavages enmachine sont fréquents.

N'essayez pas de laver des éléments salis avec de la cendre de cigarette, de la cire de bougie, de la lacque ou de la peinture. Lorsque vous achetez de nouveaux plats, assurez-vous bien qu'ilts peuvent etre lavés au lave-vaisselle.

Veillez a ne pas surchargerVote laeve-vaiselle.Nutilise pas de couverts ne pouvant pas etre laves au lave-vaiselle. Ceci est important pour des résultats satisfaisants et pour une consommation d'energie raisonnable.

Chargement des plats et couverts

Les plats et les couverts ne doivent en aucun cas entraver la rotation des bras gicleurs.

Chargez les objets creux tels que les tasses, les verres, les poèles, etc. avec l'ouverture vers le bas afin qu'il ne subsiste pas d'eau dans le écipient ou dans une embase profonde.

Les plats et couverts ne doivent pas etre positionnés I'un dans I'autre ou se recouvrir entre eux.

• Les verres ne doivent pas toucher afin de leur éviter tout dommage.
• Placez les objets les plus grands, qui sont les plus difficiles à laver, dans le panier inférieur.
  Le panier supérieur est conqu pour containir de la vaisse plus fragile et plus legere, telle que les verres et les tasses a cafe ou a the.

ATTENTION

Les couteaux à lame longue places en position verticale représentent un danger potentiel !

Les couverts longs et/ou tranchants, tels que les couteaux à découvert, doivent être positionnés à l'horizontal dans le panier supérieur.

Dommages sur les objets en verre et autres plats.

Causes possibles Solutions proposées

• Type de verre ou processus de fabrication. Composition chimique du produit de lavage.• Température de l'eau et durée du programme de lavage.

• Utilisé des plats en verre ou en porcelainie pour lesquels le fabricant a apposé la mention « ajusté au lave-vaisselle ».• Utilisé un produit de lavage deux décrit comme adapté à ces plats. Si nécessaire, recherchez de plus amples informations auprès des fabricants de produits de lavage.Sélectionnez un programme à BASSE température.Pour éviter tout dommage, retirez les verres et les couverts du lave-vaisselle le plus+tôt possible après la fin du programme.

Programmes de lavage

ALLUMER L'APPAREIL

Commencer un cycle de lavage

1. Ouvrez le panier inférieur et supérieur en le tirant vers vous, chargez la vaisselle et repoussez-les pour les fermer. Il est recommendé de charger d'abord le panier inférieur, puis le panier supérieur (reportez-vous à la section intitulée « Chargement des paniers du lave-vaiselle »).
2. Versez du produit de lavage (reportez-vous à la section intitulée « Utilisation du produit de lavage et de l'adoucisseur d'eau »).
3. Insérez la fiche dans la prise murale. L'alimentation est en 220-240 V-, 50 HZ, la Specification de la prise est 10 A 250 V CA. Vérifiez que l'alimentation en eau est reglee sur la pression appropriée.
4. Fermez la porte, appuyez sur le bouton POWER (MARCHE/ARRÉT) pour allumer le lave-vaisseille.

Vou puez entendre un « clic » lorsque la port est bien fermée. Une fois le lavage terminé, vous pouze désactiver le commutateur en appuyant sur le bouton POWER (MARCHE/ARRÉT).

CHANGER LE PROGRAMME

Introduction :

1. Un cycle en cours peut être modifié seulement s'il n'y a pas longtemps qu'il a commencé. Dans le cas contraire, le produit de lavage peut avoir déjà été libéré, et l'appareil peut avoir déjà vidangié l'eau de lavage. Si c'est le cas, le réserve de produit de lavage doit être rempli (reportez-vous à la section intitulée « Remplissage du réserve du produit de lavage »).
2. Appuyez sur le bouton POWER (MARCHE/ARRÉT) ou START (DéPART) pendant 3 secondes pour annuler le programme, puis activé-le de nouveau pour pouvoir modifier le programme avec le réglage de programme souhaïte.

Si you ouvre la portependant un programme de lavage, le lave-vaisselle se met en pause. La lumiere du programme cesse de clignoter et le signal sonore est emis toutes les minutes jusqu'à ce que vous femiez la porte. Aprees avoir fermé la porte, le lave-vaisselle reprend automatiquement le fonctionnement après 3 secondes. Si la fonction mémoire de votre modèle ne fonctionne pas, le lave-vaisselle finit le programme selectionné après la coupure d'alimentation.

Ajout de vaisselle

Un couvert oublé peut être ajouté à tout moment tant que le réservoir du produit de lavage ne s'est pas ouvert.

1. Ouvre la porte un peu pour arrerter le lavage.
2. Une fois que les bras gicleurs ont cession de fonctionner, vous pouvez complètement ourir la porte.
3. Ajoutez la vaiselle oubliee.
4. Fermez la porte ; le lave-vaisselle se met en marche après dix secondes.

AVERTISSEMENT : Il est dangereux d'ouvoir la porte pendant le cycle de lavage car l'eau chaude risque de gravement vous brûler. Si la porte est ouverte en cours de fonctionnement, un mecanisme de sécurité s'enclenche et arrête le programme.

Programmes de lavage

EN FIN DE CYCLE DE LAVAGE

Le signal sonore du lave-vaiselle est brievement emis, puis s'arrete à la fin du cycle de lavage. Le programme est terminé seulement lorsque « 0 » apparait à l'écran.

1. Éteignez le lave-vaiselle en appuyant sur le bouton POWER (MARCHE/ARRÉT).

2. Fermez le robinet d'eau!

Ouivre la porte avec précaution. De la vapeur brûlante peut s'échapper lorsque la porte est ouverte!

La vaiselle chaude est sensible aux coups. Youe nece laisser refroidir la vaiselle pendant environ 15 minutes avant de la retirer de I'appareil.
Ouvre la porte du lave-vaiselle, laissez-la et patientez quelques minutes avant de retarder la vaisse. Ainsi, la vaisse sera moins chaude et plus sèche.
Videz le lave-vaisselle.

Il est normal que le lave-vaisselle soit humide à l'intérieur.

Videz d'abord le panier inférieur puis le panier supérieur. Vous évitez ainsi de faire goutter l'eau résiduelle du panier supérieur dans le panier inférieur.

TABLEAU DES PROGRAMMES DE LAVAGE

DW60M5070/DW60M5050

Programme Description du cycle		Temps de fonctionnement (min)	Consummation d'énergie (kWh)	Consummation d'eau (L)
Intensif	Prélavage (50 °C)	170 1,6 18,5
	Lavage (60 °C)
	Rinçage
	Rinçage
	Rinçage (70 °C)
	Séchage
Intensif + Hygiène	Prélavage (50 °C)	190 1,65 18,5
	Lavage (60 °C)
	Rinçage
	Rinçage
	Rinçage (70 °C)
	Séchage
ÉCO	Lavage (45 °C)	195	1,052 (DW60M5070)1,037 (DW60M5050)	12
	Rinçage
	Rinçage (65 °C)
	Séchage
ÉCO + Hygiène	Lavage (50 °C)	205 1,15 12
	Rinçage
	Rinçage (70 °C)
	Séchage
Décilat	Prélavage	130 0,95 14,5
	Lavage (40 °C)
	Rinçage
	Rinçage (60 °C)
	Séchage

Programmes de lavage

Programme Description du cycle		Temps de fonctionnement(min)	Consummation d'énergie (kWh)	Consummation d'eau (L)
Délicat + Hygiene	Prélavage	150 1,05 14,5
	Lavage (40 °C)
	Rinçage
	Rinçage (65 °C)
	Séchage
Express	Prélavage (50 °C)	60 0,9 10
	Lavage (60 °C)
	Rinçage (60 °C)
	Séchage
Express + Hygiene	Prélavage (50 °C)	80 1 10
	Lavage (60 °C)
	Rinçage (65 °C)
	Séchage
Lavage rapide(DW60M5070)	Lavage (45 °C)	30 0,75 11
	Rinçage (50 °C)
	Rinçage (55 °C)
Automatique(DW60M5070)	Prélavage (45 °C)	150 0,9-1,3	11-15
	Automatique (45 à 55 °C)
	Rinçage
	Rinçage (65 °C)
	Séchage
Automatique + Hygiene(DW60M5070)	Prélavage (45 °C)	150 1,36 14,8
	Lavage (55 °C)
	Rinçage
	Rinçage (70 °C)
	Séchage
Normal(DW60M5050)	Prélavage (45 °C)	180 1,35 15
	Automatique (55 °C)
	Rinçage
	Rinçage (65 °C)
	Séchage
Normal + Hygiene(DW60M5050)	Prélavage (45 °C)	185 1,45 15
	Lavage (55 °C)
	Rinçage
	Rinçage (65 °C)
	Séchage
Prélavage(DW60M5070)	Prélavage 15 0,02 4

La durée de lavage varie en fonction de la pression et de la température de l'arrivée d'eau.
Lavage rapide : L'utilisation continue du programme Lavage rapide pendant une période prolongée n'est pas recommende. Cela peut réduire le niveau de performances de l'adoucisseur d'eau.

Nettoyage et entretien

NETTOYAGE DES FILTRES

Système de filtration

Pour vous facilitier la tâche, nous avons place la pompe de vidange et le système de filtration à l'intérieur de la cuve pour en faciliter l'accès. Le système de filtration est constitué de trois composants : le filtré principal, le pré-filtre et le filtré fin.

1. Filtre principal : les particules d'aliments et de salissures piégées par ce filtre sont pulverisées par un jet spécial situé sur le bras giclér inférieur et éliminées par la vidange.

2. Pré-filtre : les éléments plus gros, tels que les morceaux d'os ou de verre, susceptibles de colmater la vidange sont interceptés par le pré-filtre. Pour retirer un élément retenu par ce filtre, pressez doucement les languettes sur le dessus de ce filtre et souyeze-le.

3. Filtre fin : ce filtre retient les résidus d'aliments et de salissures dans la zone du puits collecteur et évite qu'ils ne se redéposent sur la vaisse au cours d'un cycle.

ATTENTION: Ne placez pas le filtre fin à l'envers.

Filtre assembler

Pour deailleurs résultats et performances, le filtre assemblé doit être nettoyé. Le filtre retire efficacement les particules d'aliments de l'eau de lavage, permettant sa recirculation durant le cycle. Pour cette raison, il s'avéré important de retarder les plus grosses particules d'aliments piégées dans le filtre après chaque cycle de lavage en rincant le filtre semi-circulaire et la coupelle sous l'eau courante. Pour retarder le filtre assemblé, tournez-le dans le sens inverse des aiguilles d'une montre et souvevez-le. Le filtre assemblé tout entier doit être nettoyé régulièrement.

Pour nettoyer le pré-filtre et le filtre fin, utilisez une Brosse de nettoyage. Puis, reinserez le filtre entier dans le lavevaisselle, en le positionnant sur son siège, en le pressant vers le bas et en le tournant dans le sens des aiguilles d'une montre.

Le lave-vaiselle ne doit jamais être utilisé sans les filtres. Le repositionnement incorrect du filtre peut réduire le niveau de performances de l'appareil et endommager la vaisse et les ustensiles.

A VERTISSEMENT: Ne faites jamais fonctionner le lave-vaiselle sans les filtres en place. Lors du nettoyage des filtres, ne les endommagez pas. Dans le cas contraire, les filtres peuvent ne pas jour leur role et des résultats de lavage medicores ou des dommages sur les parties internes peuvent etre generes.

30_Nettoyage et entretien

NETTOYAGE DES BRAS GICLEURS

Il est nécessaire de nettoyer regulierement les bras gicleurs car les résidus d'eau dure peuvent colmater les jets des bras gicleurs et les roulements. Pour retarder le bras gicleur central, maintenez l'écrou, tournez le bras dans le sens des aiguilles d'une montre pour le retarder. Pour retarder le bras gicleur inférieur, tirez le bras gicleur vers le haut. Lavez les bras à l'eau savonneuse et tiège et utilisez unerosse souse pour nettoyer les jets. Replacez-les après les avoir suffisamment rincés.

NETTOYAGE DE LA PORTE

Pour nettoyer l'arete autour de la porte, vous nevez utilise un quichon doux, tiède et humide.

En outre, n'utilise jamais de nettoyants abrasifs ou de tampons à récurer sur les surfaces extérieures car cette provoquerait des rayures sur le fini. Certaines serviettes en papier peuvent également rayer ou laisser des marques sur la surface.

AVERTISSEMENT: N'utilizez jamais un pulverisateur pour nettoyer le panneau de la portecar il pourrait endommager le verrouillage de la porte et les composants électriques. Il n'est pas conseilé d'utiliser un agent abrasif ou certaines serviettes en papier en raison du risque de rayures ou de taches laissées sur la surface en acier inoxydable.

ENTRETIEN DE VOTRE LAVE-VAISSELL

Pour nettoyer le panneau de commande, utilisez un tissu légerement humide puis séchez-le minutieusement. Pour nettoyer l'extérieur, utilisez une bonne cire à polir pour appareils electroménagers.

N'utilise jamais d'objets pointus, de tampon à récurer ou de nettoyants agressifs sur aucune partie du lave-vaisse.

PROTECTION CONTRE LE GEL

Si vous lave-vaisse est laissé dans un emplacement non chauffé durant l'hiver :

1. Coupez l'arrivee d'électricité au lave-vaisselle.
2. Coupe l'alimentation en eau et debranchez le tuyau d'entrée d'eau à la vanne d'arrivee d'eau.
3. Vidangez l'eau du tuyau d'entrée et de la vanne d'arrivée d'eau. (Utilisez une cuvette pour recevoir l'eau)
4. Rebranchez le tuyau d'entree d'eau a la vanne d'arrivald'eau.
5. Retirez le filtré au fond de la cuve et utilisez une éponge pour absorber l'eau.

Nettoyage et entretien

COMMENT ENTRETENIR VOTRE LAVE-VAISSELLE?

• Àpres chaque lavage

Après chaque lavage, coupez l'arrivee d'eau à l'appareil et laissez la portegement entrebaillée afin que I'humidite et les odeurs ne restent pas prisonernes a I'intérieur.

• Retirer la prise

Avont de nettoyer l'appareil ou d'effectuer un entretien, debranchez toujours le cordon d'alimentation de la prise murale.

Aucun solvent ni nettoyant abrasif

Pour nettoyer l'extérieur et les parties en caoutchouc du lave-vaisselle, n'utilise aucun solvant ni produit de nettoyage abrasif. Utilizez uniquement un tissu et de I'eau savonneuse tiède. Pour retirer les traces ou les taches de la surface interieure, utilisez un tissu humidifié avec de I'eau et un peu de vinaigre blanc ou un produit de nettoyage spécifique concu pour les lave-vaisselle.

• Pendant vos vacances

Lorsque you partez en vacances, il est recommanded effectuer un cycle de lavage avec le lave-vaisselle vide, puis retrez la fiche de la prise murale, fouze l'arrivee d'eau et laissez la porte de I'appareil tegerement entrebaillee. Cela preservera les joints plus longtemps et evitera aux odeurs de se devellopper dans I'appareil.

• Déplacement de l'appareil

Si I'appareil doit etre deplacé, essayez de le maintainir en position verticale. Si cela s'avere absolument necessaire, il peut etre positionne sur sa face arriere.

• Joints

L'un des facteurs qui est à l'origine du développement des odeurs dans le lave-vaiselle : les alimentés qui restent prisoners dans les joints. Un nettoyage périodique avec une éponge humide evitera ce phénomène.

32_Nettoyage et entretien

Installation du lave-vaisse

AVERTISSEMENT: Risque d'électrocution!

Ne pas brancher le lave-vaisselle sur le secteur avant son l'installation.

Le non-respect de cette consigne est susceptible d'entraîner un accident mortel ou une électrocution.

ATTENTION : L'installation des tuyaux et des équipements electriques doit etre effectuee par des professionnels.

A propos du raccordement électrique

ATTENTION Pour vous sécurité :

N'UTILISEZ PAS DE RALLONGE NI D'ADAPTATEUR AVEC CET APPAREIL.

NE COUPEZ, NI NE RETIREZ JAMAIS LA TROSIÈME BROCHE DE TERRE DE LA FICHE DU CORDON D'ALIMENTATION.

Exigences électriques

Un fusible ou disjoncteur de 220 a 240V 50Hz
- La prise de courant utilisée est dédiée uniquement au lave-vaisse.

Instructions de mise à la terre

Assurez-vous de l'existence d'une mise à la terre correcte avant toute utilisation.

Cet apparéil doit être relié à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre permet de réduire le risque d'électrocution en créé un chemin de moindre résistance pour le courant électriche. Ce lave-vaiselle est équipé d'un cordon d'alimentation disposant d'un conducteur et d'une prise de mise à la terre. La fiche doit être reliée à une prise compatible qui a été installée et connectée à la terre conformément aux directives et règlements locaux en vigueur.

AVERTISSEMENT : Tout branchement non conforme du conducteur de mise à la terre peut entrainer un risque d'électrocution. En cas de doute sur la conformité de la mise à la terre de votre(APpeil,faites appel à un électricien qualifié ou à un représentant de toute service après-vente. Ne modifiez en aucun cas la prise fournie avec l'appliéril.

ALIMENTATION EN EAU ET VIDANGE

Branchement Eau froide

Branchez le tuyau d'alimentation en eau froide sur un connecteur filtré (3/4") et assurez-vous qu'il y soit fermement fixé.

Si les canalisations d'eau sont nouvelles ou si elles ont ete longuement inutilises, faites couler au prealable I'eau pour etre sure quelle soit claire.
Cette precaution est necessaire pour eviter les risques de blocage de
I'arrivee d'eau et de dommage sur I'appareil.

Le tuyau d'arrivée d'eau fourni est équipé du système « aqua-safe ». Assurez-vous d'avoir fixé le tuyau d'arrivée d'eau « aqua-safe » au robinet.

Installation du lave-vaisse

Branchement Eau chaude

L'arrivee d'eau de I'appareil peut eglement et re raccordee a I'alimentation en eau chaude de la maison (chauffage central ou chaudiere) tant que cette eau n'excede pas les 60^ . Dans ce cas, la durée du programme de lavage sera reduite d'environ 15 minutes et I'efficacite du lavage sera tegement amoindrie. Le raccordement a I'alimentation d'eau chaude doit etre effectue selon les memes procedres que pour le raccordement a une arrivée d'eau froide.

Installation de l'appareil

Installez l'appareil à l'emplacement voulu. La paroi arrrière contre le mur et les côtes contre les meubles ou le mur adjacent(s). Le lave-vaisselle est équipé d'une arrivée d'eau et d'un tuyau d'évacuation qui peuvent être installés à droite ou à gauche pour simplifier l'installation.

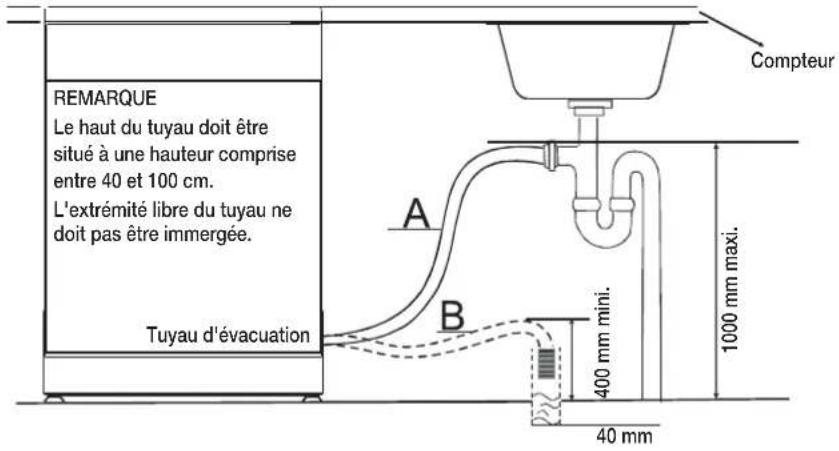

Comment vidanger un excès d'eau dans les tuyaux ?

Si I'évier est situé à plus de 1000 mm du sol, l'eau en excès dans les tuyaux ne peut pas être vidangée directement dans l'évier. Il est alors nécessaire de vidanger cette eau dans un bac ou tout contueur approprié installé à l'extérieur et moins haut que I'évier.

Sortie d'eau

Branchez le tuyau d'évacuation d'eau. Le tuyau d'évacuation doit être correctement installé pour éviter tout risque de fuites ou d'inondation.

Veillez que le tuyau d'arrivee d'eau ne soit ni piie ni ecrase.

Tuyau d'extension

Si vous avez besoin d'un tuyau d'évacuation plus long, utilisez uneaille et une qualité similaire au present matériel.

Sa longueur ne doit pas exceder 4 metres ; dans le cas contraire l'efficacité de lavage du lave-vaisselle pourrait être réduite.

Raccordement du siphon

Le branchement des eaux usées doit s'effectuer à une hauteur située entre 40 cm (minimum) et 100 cm (maximum) par rapport au fond du lave-vaiselle. Le tuyau d'évacuation doit être immobilisé par un clip de canalisation.

Aqua-safe

Le Systeme Aqua-safe est un systeme de vanne de sécurité concu pour éviter les fuites d'eau. À la moindre fuite au niveau du tuyau d'arrivée d'eau, la vanne de sécurité coupe l'approvisionnement en eau. Si le tuyau d'arrivee d'eau ou la vanne de sécurité sont endommages, retirez-les et remplacez-les.

Ne lentez pas d'élargir ou de raccourcir le tuyau d'arrivee.

Insrez le flexible d'évacuation dans un tuyau d'évacuation d'au moins 4 cm de diamètre, ou laissez-le pendre dans l'évier, en evitant de le plier ou de le tordre. Le haut du flexible d'évacuation doit se situer à une hauteur comprise entre 40 et 100 cm. L'extrémité libre du tuyau ne doit pas être immergée dans l'eau pour éviter tout reflux.

PLACEMENT DE L'APPAREIL

Installez l'appareil à l'emplacement voulu. La paroi arriere contre le mur et les cotes contre les meubles ou le mur adjacent(s). Le lave-vaiselle est equiped'une arrivée d'eau et d'un tuyau d'évacuation qui peuvent etre installes soit sur le cote croit soit sur le cote gauche pour simplifier I's installation.

Mise à niveau de l'appareil

Une fois l'appareil positionné pour la mise à niveau, la hauteur du lave-vaisselle peut être modifiée par ajustement du système filtré des pieds. Dans tous les cas, l'appareil ne doit pas être incliné de plus de 2^ .

UTILISATION DU LAVE-VAISSELL

Les paramètres suivants doivent être vérifiés avant de démarrer le lave-vaisselle :

1. le lave-vaisselle est stable et de niveau ;
2. la vanne d'arrivee d'eau est ouverte;
3. les raccordements des tuyaux neprésentant aucuneuite;
4. les cables sont correctement raccordés;
5. I'appareil est sous tension;
6. les tuyaux d'arrivee et d'évacuation d'eau ne sont pas entremelés;
7. tous les matériaux d'emballage et les imprimés ont ete retirés du lave-vaisselle.

ATTENTION: Àpèrs l'installation, veuillez à conserver ce manuel dans un endroit sur. Son contenu peut être d'une aide précieuse pour les utilisateurs.

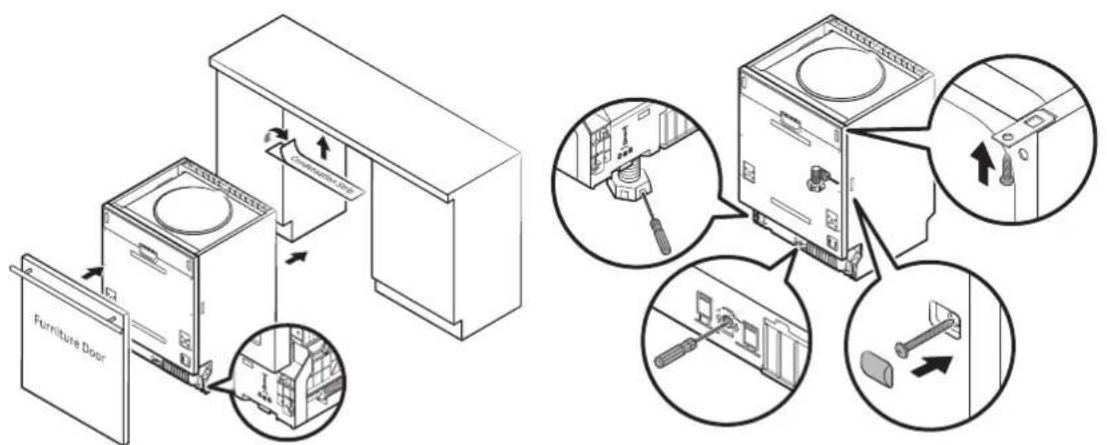

Installation de votre lave-vaiselle

LAVE-VAISSELLE SOUS PLAN DE TRAVAIL, SEMI-ENCASTRÉ, ENTIÈREMENT ENCASTRÉ

Assurez-vous de suivre attentivement ces instructions pour que vous nouveaux lave-vaissepuisse fonctionner de façon appropriée et que son utilisation ne cause aucune blessure.

Nouvelle installation

Si aucun lave-vaisselle n'a anymore esté installé, la majorité du travail devra etre effectuee avant que le lave-vaisselle ne soit mis en place.

Replacement

Si ce lave-vaiselle est installe en remplacement d'un ancien modèle, assurez-vous de vérifier la compatibilité des tuyaux existants. Remplacez-les au besoin.

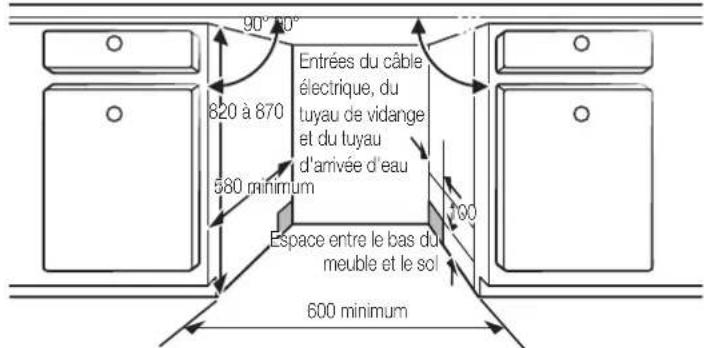

ETAPE 1 : CHOIX DU MEILLEUR EMPLACEMENT POUR LE LAVE-VAISSELLE

Le lave-vaiselle doit etre instalé à proximé des tuyaux d'arrivée d'eau et de vidange existants et du cordon d'alimentation.

Un cote de I'evier du meuble doit etre choisi pour faciliter le raccordement des tuyaux de vidange du lave-vaiselle.

1. Choisissez un emplacement prs de I'evier afin de facilititer I'installation des tuyaux d'arrivee d'eau et de vidange.
2. Moins de 5 mm entre le haut du lave-vaiselle et du meuble et la porte extérieure alignée avec le meuble.

1. Si le lave-vaisselle est installe à l'angle du meuble, vous devez prévoir un espace pour l'ouverture de la porte.

Vou aurez peut-être besoin de percer un autre trou dans le meuble situé en face en fonction de l'emplacement de votre prise électrique.

n installation de votre lave-vaisselle

ETAPE 2: VERIFICATION DES EXIGENCES EN TERMES D'ALIMENTATION D'EAU ET D'ÉLECTRICITE

La pression de l'alimentation en eau doit etre comprise entre 0,04 et 1,0 MPa.
- Alimentation en eau froide uniquement. Assurez-vous que la température de l'eau n'excède pas 60^ .
N'alimentez pas en eau chaude. Dans le cas contraire, l'appareil peut ne pas fonctionner correctement.

Utilisez une tension nominale comprise entre 220 et 240V 50Hz
- Installez l'appareil alors que le cordon d'alimentation n'est pas branché.
Utilisez une prise ayant une intensite maximale de 16 A. (L'intensite maximale pour ce lave-vaiselle est de 11 A.)
Lorsque you branchez le lave-vaisselle, assurez-vous que la prise :

• Un fusible ou disjoncteur de 220 à 240 V~, 50 Hz.
• La prise de courant utilisée est dédiée uniquement au lave-vaisselle.
• Àpres l'installation, vérifie si le cordon d'alimentation n'est pas pié ou endommagé.

Assurez-vous d'avoir fermé la vanne d'arrivée d'eau avant de raccorder le tuyau d'arrivée d'eau au lave-vaisse.
Scellez les raccords du tuyau avec du ruban Teflon ou un produit d'etanchete pour empêcher toute fuite.

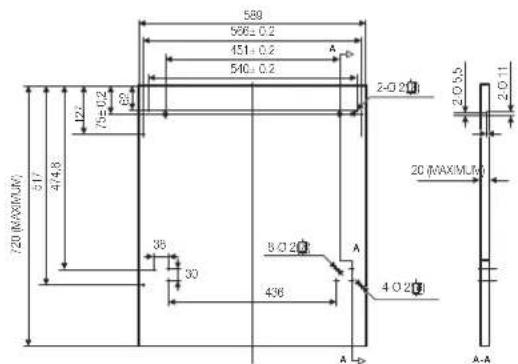

ETAPE 3: PREPARATION DU PANNEAU PERSONNALISÉ (POUR UN LAVE-VAISSELLE ENTIREMENT ENCASTRÉ OU SEMI-ENCASTRÉ)

Le panneau personnelé doit être traité conformément aux dimensions illustrées.

Entierement encastre

Semi-encastre

Installation de votre lave-vaiselle

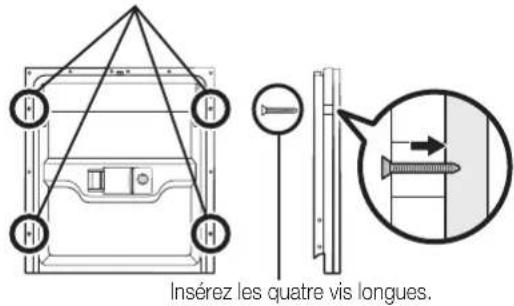

Entièrement encastré

1. Installéz le crochet sur le panneau personnelé en bois et placez le crochet dans l'encoche de la porte extérieure du lave-vaisselle.
2. Acrès avoir positionné le panneau, fixez-le sur la porte extérieure à l'aide de vis et de boulons.

ATTENTION : Utilisez un panneau personnelé compris entre 3 et 7 kg.

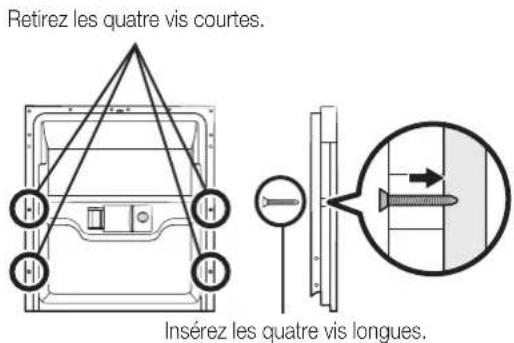

Retirez les quatre vis courtes.

Semi-encastré

1. Adhesif magique A et adhesif magique B à séparer. Adhesif magique A sur le panneau personnelé en bois et adhesif magique B feutré sur la porte extérieure du lave-vaisse.
2. Aores avoir positiOnne le panneau, fixez-le sur la porte exterieure a l'aide de vis et de boulons.

ATTENTION : Utilisez un panneau personnelé compris entre 3 et 6 kg.

38Installation de votre lave-vaiselle

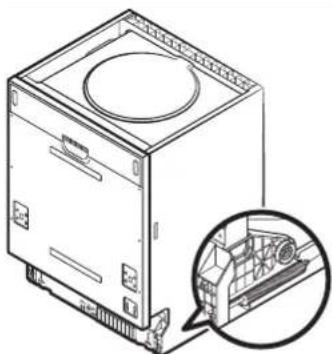

ETAPE 4: AJUSTEMENT DE LA TENSION DES RESSORTS DE LA PORTE (POUR UN LAVE-VAISSELLE ENTIREMENT ENCASTRÉ OU SEMI-ENCASTRÉ)

1. Les reissorts de la porte sont reglés en usine avec la tension appropriée pour la porte extérieure. Si le panneau personnelé en bois est installé, vous devrez ajuster la tension des reissorts de la porte. Faites tourner la vis de réglage pour permettre au dispositif de réglage de contracter ou détendre le cable métallique.
2. La tension des ressorts de la porte est correcte lorsque la porte reste horizontally en position entierement ouverte et se rehausse pour fermer en la soulevant légarement d'un doigt.

Installation de votre lave-vaisse

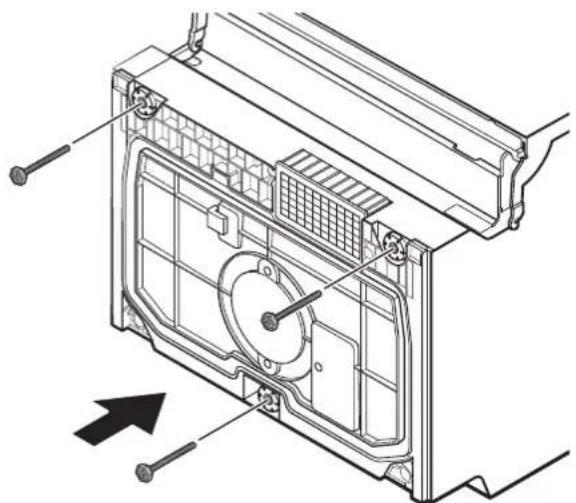

ETAPE 5: INSTALLATION DU LAVE-VAISSELL

1. Installé la porte du meuble sur la porte extérieure du lave-vaiselle à l'aide des équerres fournies. Reportez-vous au modele pour positionner les équerres. (Pour un lave-vaiselle entièrement encastré ou semi-encastré)
2. Ajustez la tension des ressorts de la porte en utilisant une clé hexagonale et en la faisant tourner dans le sens horaire pour serrer les ressorts de gauche et de droite de la porte. Le non-respect de cette consigne pourrait endommager votre lavevaisselle. (Pour un lave-vaisse entiement encastre ou semi-encastre)
3. Raccordez le tuyau d'arrivee d'eau a l'alimentation d'eau froide.
4. Raccordez le tuyau d'évacuation. Reportez-vous au schéma.
5. Branchez le cordon d'alimentation.
6. Apposez la bande de condensation sous la surface de travail du meuble. Veuillez vous assurer que la bande de condensation est alignée avec le bord de la surface de travail.
7. Mettez le lave-vaiselle en position.
8. Mettez le lave-vaiselle a niveau. Les pieds arriere peuvent etre ajustes depuis I'avant du lave-vaiselle en faisant tourner la vis hexagonale située au milieu de la base du lave-vaiselle, a I'aide d'une clé hexagonale. Pour ajuster les pieds avant, utilisez un tournevis a tete plate et tournez les pieds avant jusqu'à ce que le lave-vaiselle soit de niveau.
9. Le lave-vaiselle doit absolument etre fixe en place. Il existe deux facons de le faire :

A. Surface de travail normale : Placez le crochet d'installation dans l'encoche du plan lateral et fixez-le sur la surface de travail a l'aide des vis à bois.

B. Plan de travail en marbre ou granite: Fixez le côté avec une vis.

40.Installation de votre lave-vaiselle

ETAPE 6: MISE À NIVEAU DU LAVE-VAISSELLÉ

Le lave-vaiselle doit etre de niveau pour assurer le bon fonctionnement des paniers a vaiselle et de bonnes performances de lavage.

1. Placez un niveau à bulle sur la porte et le rail des paniers à l'intérieur de la cuve comme indiqué, afin de vérifier que le lavevaisselle est de niveau.
2. Mettez le lave-vaiselle de niveau en ajustant les trois pieds de mise a niveau tour a tour.
3. Lorsque vous mettez le lave-vaisselle de niveau, faites attention à ne pas laisser l'appareil basculer.

Si la hauteur du pied n'est pas assez elevée, utilisez un pied supplémentaire.

Dépannage

Des modifications sont susceptibles d'intervenir sans avis préalable, en application de la politique de développement constant et de mise à jour du fabricant.

AVANT D'APPELER LE SERVICE D'ASSISTANCE

PROBLÈME CAUSE POSSIBLE SOLUTION
Le lave-vaiselle ne fonctionne pas	• Un fusible a grillé ou le disjoncteur a été déclenché.	• Remplacez le fusible concerné ou réarmez le disjoncteur. Débranchez tout autre apparil relié à la même prise que le lave-vaiselle.
	• L'appareil est étant. • Assurez-vous que	• lave-vaiselle est sous tension et que la porte est complètement fermée. Assurez-vous que le cordon d'alimentation est correctement branché à la prise murale.
	• La pression de l'eau est trop faible. • Vérifiez que l'appareil est correctement relié à l'alimentation en eau et que le robinet est ouvert.
La pompe de vidange ne s'accête pas	• Trop-plain. • L'appareil est conçu pour défecter un trop-plain d'eau. En cas de trop-plain, le lave-vaiselle coupe la pompe de circulation et enclenche la pompe de vidange.
Bruit • L'appareil émet en temps	normal différents bruits.	• Dissolution des résidus alimentaires et ouverture du réservoir de produit de lavage.
	• Certains couverts ou ustensiles ne sont pas maintainus correctement dans le panier ou un petit objet est passé au travers de ce dernier.	• Assurez-vous que tous les éléments de vaiselle sont correctement stabilisés.
	• Le moteur émet un bourdonnement. • Le	lave-vaiselle n'a pas été utilisé récemment. Si vous n'utilise pas régulièrement le lave-vaiselle, effectuez un cycle de remplissage et de vidange toutes les semaines afin d'éviter que le joint ne s'est.
De l'eau de lessive reste dans la cuve	• Le produit de lavage utilisé ne convient pas.	• Utilissez uniquement un produit de lavage spécifiquement conçu pour les lave-vaiselle. Si vous constatEZ la présence d'eau de dessive, ouvrrez la porte du lave-vaiselle afin de la laisser s'évaporer. • Versez 1 gallon d'eau froide dans la cuve. Fermez et verrouillez le lave-vaiselle, puis lancez le cycle Préavage pour vidanger l'eau. Répétez l'opération si nécessaire.
	• Le produit de rinceage a débordé. • Essuyez le produit de rinceage qui a débordé.
Présence de taches sur les parois de la cuve	• Le produit de lavage utilisé contient un colorant.	• UtilisEZ un produit de lavage sans colorant.
La vaiselle est encore mouillée	• Le distributeur de produit de rinceage est vide.	• Remplissez le distributeur de produit de rinceage.
La vaiselle (plats et assiettes) est encore sale	• Le mauvais cycle a été utilisÉ. • Sélectionnez un cycle de lavage plus intensif.
	• Mauvaise répartition dans les paniers. • VeilleZ à ce que la vaiselle ne génepas l'ouverture du distributeur de produit de lavage ou les bras giclieurs.

42_Dépannage

PROBLÈME CAUSE POSSIBLE SOLUTION
Les verres et la vaisselle plate sont recouverts de taches ou d'un film	1. L'eau est très dure.2. La température de l'eau d'alimentation est faible.3. Le lava-vaisselle est surcharge.4. La vaisselle est mal répartie.5. Le produit de lavage (poudre) est vicious ou humide.6. Le distributeur de produit de rincege est vide.7. Le produit de lavage n'a pas été dosé correctement.	Pour retarder les taches sur les verres :1. Sortez tous les ustensiles métalliques du lava-vaisselle.2. N'utilise pas de produit de lavage.3. Sélectionnez le cycle le plus long.4. Laissez fonctionner le lava-vaisselle pendant 18 à 22 minutes, jusqu'à ce qu'il passé en mode de lavage.5. Ouvrez la porte et versez 2 tasses de vinaigre blanc dans le fond de la cuve.6. Refermez la porte et laisserze le cycle se terminer. Si le vinaigre n'est pas efficace : repêtzé l'opération expliquée ci-dessus, mais remplacez le vinaigre par 1/4 tasse (60 ml) d'acide citrique.
Les verres sont ternes • L'eau est douce et une trop grande quantité de produit de lavage a été utilisée.	• Réduisez les doses de produit de lavage si l'eau est douce et sélectionnez un cycle très court pour les verres.
Les parois de la cuve sont recouvertes d'un film jaunâtre ou marron	• Taches de thé ou de café. • Pour faire disparaitre ce type de tache, versez 1/2 tasse d'eau de Javel et trois tasses d'eau chaude dans un récipient et frotez les parois à l'aide d'un chiffon imbibé de ce mélange.AVERTISSEMENT : À la fin d'un cycle, laisserze les éléments chauffants refroidir pendant 20 minutes avant de procéder au nettoyage de la partie intérieure ; en ne respectant pas cette consigne, vous vous exposez à un risque de blessures.
	• Les dépôts de fer prênts dans l'eau peuvent former un film en surface.	• Contactez un fournisseur d'adoucisseur d'eau afin qu'un spécialiste installe un système de filtration d'eau sur l'arrêté d'eau.
L'intérieur de la cuve est recouvert d'un film blanc	• Dépôts de tartre. • Pour nettoyer la partie intérieure, utilisez un produit nettoyant pour lave-vaisselle ou une éponge humide avec un produit de lavage spécifique lave-vaisselle et portez des gants en cautchouc. N'utilise pas un produit de lavage multi-usage afin d'éviter la formation de mousse ou d'eau de lessive après un cycle.
Le clapet du distributeur de produit de lavage ne s'enclanche pas	• Le pointeur du cadran n'est pas sur la position DÉSACTIVEE.	• Placez le pointeur du cadran sur la position DÉSACTIVEE et faites glisser le loquet sur la gauche.
Du produit de lavage restés dans le distributeur	• Le distributeur de produit de lavage est bloqué par de la vaisselle.	• Modifie la répartition de la vaisselle.
De la vapeur s'échépe du lava-vaisselle	• Ce phénomène est normal. • Le lava-vaisselle émet de la vapeur par l'orifice de ventilation situé à côté du loquet au cours des phases de séchage et de vidange.
La vaisselle est recouverte de taches noirâtres ou grisâtres	• La vaisselle était en contact avec des ustensiles en aluminium.	• Utilisez un nettoyant doux pour éliminer ce type de tache.

Dépannage_43

Dépannage

PROBLÉME CAUSE POSSIBLE SOLUTION
Il reste de l'eau au fond de la cuve après un cycle	• Ceci est tout à fait normal. • La petite quantité d'eau propre qui reste autour de l'orifice d'évacuation de la cuve permet d'éviter au joint de sécher.
Le lave-vaisselle fuit • Le distributeur a été trop rempli ou le produit de rinceage a débordé.	• Faibles attention à ne pasmettre trop de liquide de rinceage dans le réservoir. Le liquide de rinceage risque d'être utilisé à l'excès et de provoquer un débordement. Nettoyez les évientuelles salissures à l'aide d'un chiffon humide.
	• Le lave-vaisselle n'est pas de niveau. • Assurez-vous que le lave-vaisselle a été installé de niveau.
Les boutons ne répondant pas alors que le lave-vaisselle est allumé	• La porte est ouverte. • Lorsque la porte est ouverte, les boutons ne fonctionnent pas à l'exception du bouton POWER (MARCHE/ARRÊT). Fermez la porte et appuyez sur le bouton.
	• La fonction Verrouillage de commande est sélectionnée.	• Lorsque la fonction Verrouillage de commande est sélectionnée, les boutons sont verrouillés. Pour déverrouiller cette fonction, maintainez le bouton Verrouillage de commande enforcépendant trois (3) secondes. De même, la fonction Verrouillage de commande est désactivée lorsque le cordon d'alimentation est rebranché.

Le résultat de performances de lavage peut être dû à un problème d'alimentation électrique. Essayez un autre programme avant de contacter le service de dépannage

CODES D'INFORMATION

Lorsqu'un défaut apparait, l'appareil affiche des codes d'information afin de vous avertir.

Codes Signification Causes possibles
4C Contrôle de l'alimentation en eau	Les robinets ne sont pas ouverts, ou l'arrêté d'eau est limitée, ou la pression d'eau est trop BASSE
LC Fuite Un certain élément du lave-vaisselle fuit
HC Impossible d'atteindre la température requise	Dysfonctionnement de l'élement chauffant
PC Échec de la vanne de séparation	Échec de la vanne de séparation
AC Échec des communications entre la carte de circuit imprimé principale et la carte de circuit imprimé secondaire	Circuit ouvert ou câblage de communication rompu
bC2 Bouton actionné longtemps	Bouton actionné pendant 30 secondes

AVERTISSEMENT: Si un débordement survient, coupez l'arrivee d'eau du réseau avant d'appeler une assistance. S'il subsiste de I'eau dans le receptacle inférieur du fait d'un débordement ou d'une petite fuite, cette eau doit etre éliminée avant de redémarrer le lave-vaisse.

44_Dépannage

Annexe

CARACTERISTIQUES TECHNIQUES

Modèle		DW60M5070F* DW60M5050F*	DW60M5050BB
Type Non encastrable Complètement encastrable
Alimentation électrique 220-240 V~, 50 Hz
Pression de l'eau 0,04 à 1,0 MPa
Puisance nominale 1760 à 2100 W
Branchement d'eau chaude Max 60 °C
Type de séchage Système de séchage par condensation
Type de lavage Gicleurs rotatifs
Dimensions (Largeur x Profondeur x Hauteur) 598 x 600 x 845 mm 598 x 550 x 815 mm
Capacité de lavage	DW60M5070 14 couverts
	DW60M5050 13 couverts
Poids	DW60M5070F* Poids net 53 kg
	DW60M5050F* Poids net 49 kg
	DW60M5050BB Poids net 39 kg

Pour le test standard

DW60M5070

Les informations pour le test de comparaison figurent ci-dessous :

• Capacité de lavage : 14 couverts
• Norme de test: EN 60436
• Position du panier supérieur : en position basse
  Programme de lavage: Eco
• Options supplémentaires : aucune
• Réglage du liquide de rincege : d5
• Réglage de l'adoucisseur d'eau : H3
• Dose de produit de lavage classique : lavage principal 22 g
  Pour la disposition des objets, reportez-vous aux figures ci-dessous

1 Cuillères àSoupe
2 Fourchettes
3 Couteaux
4 Cuillères à café
5 Cuillères à dessert
6 Cuillères de service
7 Fourchettes de service
8 Louches

DW60M5050

Les informations pour le test de comparaison figurent ci-dessous :

• Capacité de lavage : 13 couverts
  Normedetest:EN60436
• Position du panier supérieur : en position basse
  Programme de lavage: Eco
• Options supplémentaires : aucune
• Réglage du liquide de rincege : d5
• Réglage de l'adoucisseur d'eau : H3
  Dose de produit de lavage classique : lavage principal 21 g
  Pour la disposition des objets, reportez-vous aux figures ci-dessous

1	Cuillères àSoupe
2	Fourchettes
3	Couteaux
4	Cuillères àcafé
5	Cuillères àdessert
6	Cuillères de service
7	Fourchettes deservice
8	Louches

Pour le test standard 47

Terminologie du lave-vaissette

1. Mateur de circulation	Un moteur qui aspire l'eau restant au fond du lave-vaisselle et injecte de l'eau vers le haut par haute pression grâce aux passages d'eau internes vers le Gicleur en haut au centre et le gicleur inférieur.
2. Pompe de vidange	La pompe qui vidange l'eau polluée du lave-vaisselle généraee pendant que le lave-vaisselle tourne.
3. Résistance chauffe-eau	La résistance chauffe-eau se situe sur les passages d'eau à l'intérieur du lave-vaisselle. Elle permet de chauffer l'eau pour un lavage plus efficace.
4. Débitmétique	Il permet de mesurer le volume d'eau foumi en comptant les impulsions du circuit intégré du capteur Hall situé à proximité de la vanne d'arrivée d'eau.
5. Distributeur	Situé à l'extrémité de la sortie du puits collecteur à l'intérieur du lave-vaisselle. Il ouvre ou ferme le débit de l'eau qui va dans la partie inférieure du lave-vaisselle. (Ce modèle ne possède pas cette piece)
6. Réservoir	L'endroit où sont stockés le produit de lavage et le liquide de rincavage de sorte qu'ilts pouissant être utilisés par le lave-vaisselle. Le réservoir distribue automatiquement du produit de lavage et du liquide de rincavage à l'intérieur du lave-vaisselle lorsque cela s'avéré nécessaire.
7. Assemblage de la cuve	Une caisse interne en acier inoxydable qui constitue la structure de base du lave-vaisselle.
8. Assemblage du puits collecteur	L'endroit à l'intérieur du lave-vaisselle où l'eau est récapurée. L'eau injectée est récapurée ici après circulation. L'assemblage du puits collecteur est relié au moteur de circulation et à la pompe de vidange.
9. Assemblage avant de la cuve	Une caisse interne en acier inoxydable qui constitue la partie interne de la porte avant.
10. Assemblage de la base	Une)piece en plastique qui compose la structure de base du fond du lave-vaisselle.
11. Assemblage du panier Paniers	supérieur et inférieur où la vaisselle est posée.
12. Gicleurs inférieur et du milieu	Ils permettent de laver la vaisselle en tournant et en injectant l'eau foumie par haute pression à travers le passage d'eau.
13. Frein de la cuve	Un passage qui permet d'ajuster la pression de l'air en reliant la pression de l'air intérieur (qui augmente lorsque la tempête est élevée pendant les cycles de lavage et de rincavage) avec la pression de l'air extérieur.
14. Interrupteur de verrouillage de la porte	Il detecte si la porte du lave-vaisselle est ouverte ou fermée et, si la porte est ouverte pendant que le lave-vaisselle tourne, le cycle est temporairement arrêté.

48_Terminologie du lave-vaiselle

Remarque

Remarque

Remarque

SAMSUNG

UNE QUESTION ? UN COMMENTAIRE ?

PAYS N° de téléphone SITE INTERNET
BELGIUM 02-201-24-18	www.samsung.com/be/support (Dutch) www.samsung.com/be_fr/support (French)
NETHERLANDS 088 90 90 100 www.samsung.com/nl/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
ITALIA 800-SAMSUNG (800.7267864) www.samsung.com/it/support

DW60M5070**

DW60M5050**
