Typ produktu	Zmywarka do naczyń
Marka	Samsung
Model	DW60A6082FS EO
Szerokość	60 cm
Wysokość	84.5 cm
Głębokość	60 cm
Waga netto	ok. 55 kg
Pojemność	14 kompletów naczyń
Napięcie	220-240 V, 50 Hz
Pobór mocy	1930 W
Klasa energetyczna	A++
Poziom hałasu	44 dB
Programy	Automatyczny, Intensywny, Eko, Delikatny, Szybki 60'
Funkcje	Opóźniony start, Połowa załadunku, Extra suszenie, AutoDoor
System myjący	Zmywarka przestrzenna (3 kosze)
Silnik	Cyfrowy silnik inwerterowy Digital Inverter
Klasa suszenia	A
Zabezpieczenia	Blokada przed dziećmi, Zabezpieczenie przed wyciekiem AquaStop
Wyświetlacz	Cyfrowy LED
Materiał koszy	Stal nierdzewna
Kolor	Srebrny
Dostępność części	Części zamienne dostępne przez autoryzowany serwis
Serwis	Autoryzowany serwis Samsung

Często zadawane pytania - DW60A6082FS EO SAMSUNG

Jak zainstalować zmywarkę Samsung DW60A6082FS EO?

Zmywarkę należy ustawić na równej powierzchni, podłączyć do instalacji wodnej (ciepła/zimna woda) i kanalizacji. Wymagane jest zasilanie 220-240V. Szczegółowe instrukcje znajdują się w rozdziale Instalacja w instrukcji obsługi.

Jakie programy mycia są dostępne?

Model oferuje programy: Automatyczny, Intensywny, Eko, Delikatny i Szybki 60'. Programy różnią się temperaturą, czasem i zużyciem wody. Wybierz odpowiedni w zależności od zabrudzenia naczyń.

Co oznacza kod błędu (np. LC) na wyświetlaczu?

Kod LC oznacza wyciek wody. Należy sprawdzić węże i uszczelki. Inne kody: OE (problem z odpływem), 4E (problem z dopływem). W razie wątpliwości skontaktuj się z serwisem Samsung.

Jak wyczyścić filtr zmywarki?

Filtr należy czyścić regularnie, co 2-4 tygodnie. Wyjmij dolny kosz, odkręć filtr (obróć w lewo), wyjmij go i opłucz pod bieżącą wodą. Użyj miękkiej szczotki. Zamontuj z powrotem, obracając w prawo.

Czy można używać tabletek 3w1?

Tak, zmywarka jest przystosowana do tabletek wielofunkcyjnych (3w1, 5w1). Należy jednak ustawić opcję Tablet w menu, aby optymalnie wykorzystać detergent, sól i płyn nabłyszczający.

Jak włączyć funkcję opóźnionego startu?

Naciśnij przycisk Opóźniony start, a następnie wybierz żądany czas opóźnienia (od 1 do 24 godzin). Zmywarka uruchomi się automatycznie po upływie ustawionego czasu.

Dlaczego naczynia nie są suche?

Sprawdź, czy używasz płynu nabłyszczającego i czy opcja Extra suszenie jest włączona. Upewnij się, że naczynia są odpowiednio ułożone i nie blokują otwierania drzwi pod koniec cyklu (AutoDoor).

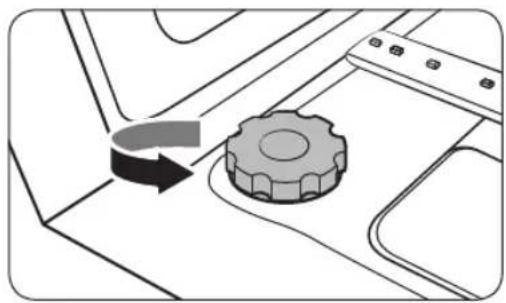

Jak wymienić sól do zmywarki?

Otwórz pojemnik na sól (znajduje się na dnie zmywarki), odkręć zakrętkę, wsyp odpowiednią ilość soli (użyj lejka). Następnie zamknij i uruchom program wstępnego płukania. Pamiętaj, aby ustawić twardość wody.

Co zrobić, gdy zmywarka nie włącza się?

Sprawdź, czy drzwi są dobrze zamknięte i czy naciśnięto przycisk Zasilanie. Upewnij się, że przewód zasilający jest podłączony i bezpiecznik nie jest wyłączony. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Gdzie mogę pobrać instrukcję obsługi?

Instrukcję obsługi w formacie PDF można pobrać bezpłatnie ze strony notice-facile.com lub z oficjalnej strony Samsung. Wystarczy wyszukać model DW60A6082FS EO.

INSTRUKCJA OBSŁUGI DW60A6082FS EO SAMSUNG

Zasady bezpieczeństwa 4

Co trzeba wiedzieć o zasadach bezpieczeństwa 4 Ważne symbole dotyczące bezpieczeństwa 4 Instrukcje dotyczące oznaczenia WEEE 5 Ważne zasady dotyczące bezpieczeństwa 6 Instrukcje dotyczące obsługi zmywarki do naczyń 8 Instrukcje dotyczące bezpieczeństwa dzieci 9 Instrukcje dotyczące montażu zmywarki 10

Montaż 13

Zawartość zestawu 13 Wymogi dotyczące montażu 16 Montaż krok po kroku 18 Listwa przypodłogowa 32 Odkopnik (seria DW60A60**U*) 34

Przed rozpoczęciem 35

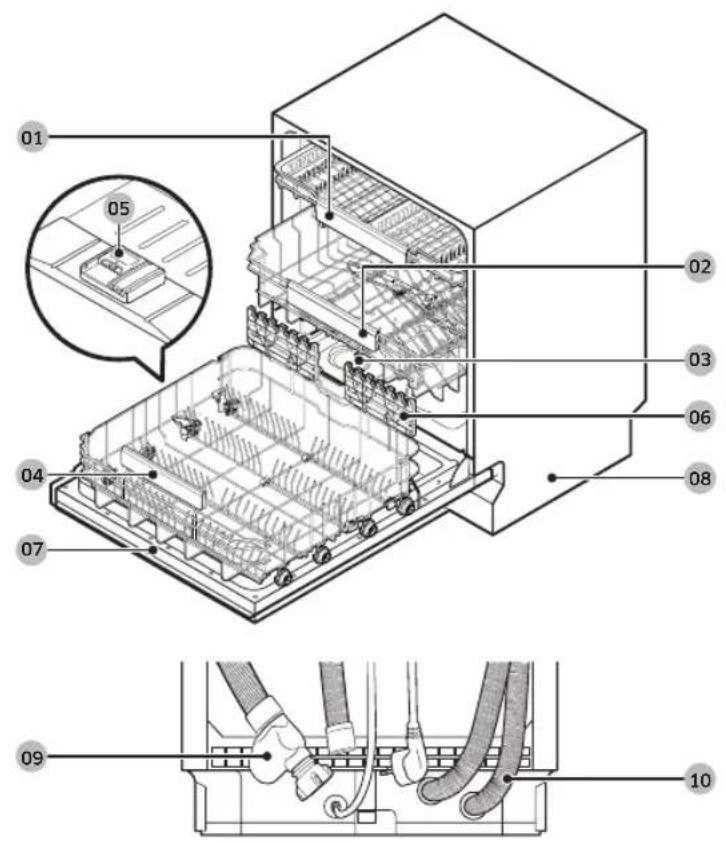

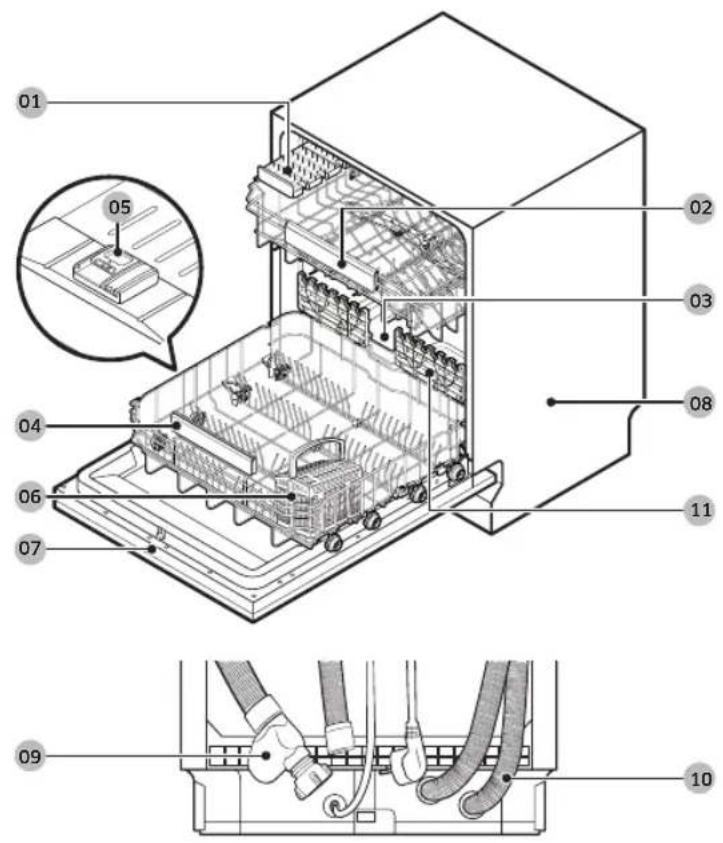

Przegląd zmywarki 35 Przedmioty, których nie można myć w zmywarce 37 Podstawowe użycie koszy 38 Komora na detergent 43 Zbiornik na nabłyszczacz 45 Zbiornik soli 46 Czułość płytki dotykowej 47 Tryb ustawień 48

Obstuga 50

Panel sterowania 50 Omówienie programów 52 Prosta procedura rozpoczęcia 53 Zbiornik soli 54 Opóźniony start 56 Blokada sterowania 56

Konserwacja 57

Czyszczenie 57 Długoterminowa obsługa 60

Polski2

Rozwiązywanie problemów 61

Punkty kontrolne 61 Kody komunikatów 64

Tabela programów 65

Dodatek 67

Transport/przemieszczanie 67

Ochrona przed mrozem 67 Utylizacja zmywarki i ochrona środowiska 67 Wskazówka dotycząca oszczędzania wody i energii 68 Informacje z bazy EPREL 68 Dane techniczne 69

Zgodność ze standardami 70

Zasady bezpieczeństwa

Gratulujemy zakupu nowej zmywarki do naczyń firmy Samsung. Niniejsza instrukcja zawiera ważne informacje dotyczące montażu, użytkowania i konserwacji urządzenia. Prosimy o poświęcenie czasu na przeczytanie niniejszej instrukcji. Zawarte w niej informacje pozwalają optymalnie wykorzystać bogactwo zalet i funkcji zmywarki do naczyń.

Co trzeba wiedzieć o zasadach bezpieczeństwa

Prosimy o dokładne przeczytanie niniejszej instrukcji w celu uzyskania wiedzy na temat bezpiecznego i efektywnego korzystania z rozlicznych zalet i funkcji nowego urządzenia. Instrukcję należy zachować do wglądu i przechowywać w bezpiecznym miejscu w pobliżu urządzenia. Urządzenia należy używać wyłącznie w celu, do którego zostało ono wyprodukowane, w sposób zgodny z niniejszą instrukcją obsługi.

Ostrzeżenia i zasady bezpieczeństwa zawarte w niniejszej instrukcji nie wyczerpują wszystkich możliwych warunków i sytuacji. Użytkownik jest odpowiedzialny za zachowanie zdrowego rozsądku i ostrożności podczas montażu, konserwacji i obsługi zmywarki do naczyń.

Ponieważ zawarte poniżej informacje dotyczące obsługi odnoszą się do różnych modeli, charakterystyka zakupionej zmywarki do naczyń może nieznacznie odbiegać od opisu zawartego w instrukcji. Część ostrzeżeń może nie mieć zastosowania. W razie pytań lub wątpliwości należy skontaktować się z najbliższym centrum serwisowym lub poszukać pomocy i informacji w witrynie www.samsung.com.

Ważne symbole dotyczące bezpieczeństwa

Znaczenie ikon i oznaczeń w tej instrukcji obsługi:

⚠ OSTRZEŻENIE

Zagrożenia lub niebezpieczne praktyki, które mogą spowodować poważne obrażenia ciała, śmierć i/lub zniszczenie mienia.

PRZESTROGA

Zagrożenia lub niebezpieczne praktyki, które mogą spowodować obrażenia ciała i/lub zniszczenie mienia.

UWAGA

Wskazuje ryzyko obrażeń ciała lub zniszczenia mienia.

Powyższe symbole ostrzegawcze zostały zastosowane dla bezpieczeństwa użytkownika i innych osób. Należy ich ściśle przestrzegać.

Instrukcję należy przechowywać w bezpiecznym miejscu i upewnić się, że kolejni użytkownicy urządzenia zapoznali się z jej treścią. W razie sprzedaży urządzenia należy przekazać instrukcję kolejnemu właścicielowi.

Polski4

Instrukcje dotyczące oznaczenia WEEE

Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny i elektroniczny)

(Dotyczy krajów, w których stosuje się systemy segregacji odpadów) To oznaczenie umieszczone na produkcie, akcesoriach lub dokumentacji oznacza, że po zakończeniu eksploatacji nie należy tego produktu ani jego akcesoriów (np. ładowarki, zestawu słuchawkowego, przewodu USB) wyrzucać wraz ze zwykłymi odpadami gospodarstwa domowego. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie tych przedmiotów od odpadów innego typu oraz o odpowiedzialny recykling i praktykowanie ponownego wykorzystania materiałów.

W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tych przedmiotów, użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z organem władz lokalnych.

Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu ani jego akcesoriów nie należy usuwać razem z innymi odpadami komercyjnymi.

Informacje na temat zobowiązań dotyczących ochrony środowiska firmy Samsung i szczególne wymogi prawne dotyczące produktów, np. REACH, WEEE i przepisy dot. baterii, można znaleźć na stronie Samsung.com

Zasady bezpieczeństwa

Ważne zasady dotyczące bezpieczeństwa

W celu ograniczenia ryzyka pożaru, porażenia prądem lub obrażeń ciała podczas korzystania z tego urządzenia należy przestrzegać podstawowych zasad bezpieczeństwa:

1. Urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonej sprawności fizycznej, zmysłowej lub umysłowej, a także osoby nieposiadające odpowiedniej wiedzy i doświadczenia bez zapewnienia nadzoru lub udzielenia instrukcji dotyczących obsługi urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.
2. Do użytku w Europie: Dzieci w wieku od 8 lat, osoby o ograniczonej sprawności fizycznej, zmysłowej lub umysłowej, a także osoby nieposiadające wiedzy i doświadczenia mogą używać urządzenia wyłącznie pod nadzorem lub jeżeli otrzymały informacje dotyczące bezpiecznej obsługi urządzenia i rozumieją związane z nim zagrożenia. Dzieciom nie wolno bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru.
3. Należy pilnować, aby dzieci nie bawiły się urządzeniem.
4. Ze względów bezpieczeństwa uszkodzony przewód zasilający musi zostać wymieniony przez producenta, w autoryzowanym serwisie lub przez wykwalifikowaną osobę.

Polski6

1. Do urządzenia dołączono nowe przyłącza, których należy użyć do podłączenia go. Nie należy używać starych przyłączy.
2. Jeżeli urządzenie ma otwory wentylacyjne w podstawie, nie mogą one być zasłonięte przez dywan.
3. Do użytku w Europie: Urządzenie należy przechowywać w miejscu niedostępnym dla dzieci do 3-go roku życia, o ile nie są one pod stałym nadzorem.
4. PRZESTROGA: Aby uniknąć zagrożenia związanego z nieumyślnym zresetowaniem bezpiecznika termicznego, nie należy podłącać urządzenia za pośrednictwem zewnętrznego wyłącznika, takiego jak wyłącznik czasowy, lub do obwodu, który jest regularnie włączany i wyłączany przez dostawcę energii.
5. OSTRZEŻENIE: Noże i inne ostro zakończone sztućce należy wkładać do kosza ostrzem w dół lub kłaść je poziomo.

Urządzenie jest przeznaczone do użytku w gospodarstwach domowych i podobnych miejscach, takich jak:

• kuchnie dla pracowników w sklepach, biurach i innych miejscach pracy;
• gospodarstwa rolne;
• hotele, motele i inne środowiska mieszkalne (do użytku przez klientów);
• placówki oferujące nocleg i śniadanie.

Zasady bezpieczeństwa

Instrukcje dotyczące obsługi zmywarki do naczyń

Niniejsza zmywarka nie jest przeznaczona do użytku komercyjnego. Zmywarka została wyprodukowana z myślą o użytku domowym i w podobnych miejscach pracy i zamieszkania, takich jak:

• sklepy,
• biura i salony,
  oraz przez klientów takich placówek, jak:
• hostele i domy dla gości.

Urządzenia można używać wyłącznie w gospodarstwie domowym do mycia naczyń i sztućców, zgodnie z instrukcją obsługi. Żadne inne zastosowanie nie jest zalecane przez producenta i może być niebezpieczne.

Producent nie ponosi odpowiedzialności za szkody wynikające z błędnego lub niewłaściwego zastosowania lub obsługi.

W zmywarce do naczyń nie należy używać rozpuszczalników. Może to spowodować eksplożję.

Detergentu do zmywarek nie wolno wdychać ani spożywać. Detergenty do zmywarek zawierają składniki drażniące lub powodujące korozję, które mogą spowodować poparzenie nosa, jamy ustnej lub gardła w przypadku połknięcia, a także uniemożliwić oddychanie. W przypadku spożycia lub dostania się detergentu do układu oddechowego należy natychmiast skontaktować się z lekarzem.

Należy unikać pozostawiania niepotrzebnie otwartych drzwi, ponieważ można się o nie potknąć.

Na otwartych drzwiach nie wolno siadać ani opierać się o nie. Może to spowodować przewrócenie i uszkodzenie zmywarki do naczyń oraz obrażenia ciała użytkownika.

Należy używać wyłącznie detergentów i nabłyszczaczy przeznaczonych do zastosowania w zmywarkach do naczyń. Nie należy używać płynu do mycia naczyń.

Nie należy używać żadnych środków do czyszczenia o wysokiej kwasowości.

Zbiornika na nabłyszczacz nie należy napełniać detergentem w proszku lub w płynie. Może to spowodować poważne uszkodzenie zbiornika.

Nieumyślne napełnienie zbiornika soli detergentem do zmywarek w proszku lub w płynie grozi uszkodzeniem układu zmiękczenia wody. Przed napełnieniem zbiornika soli należy upewnić się, że wybrano właściwe opakowanie soli do zmywarek.

Należy używać wyłącznie specjalnej, gruboziarnistej soli do zmywarek, ponieważ inne typy soli mogą zawierać nierozpuszczalne dodatki, które utrudnią funkcjonowanie układu zmiękczania wody.

W przypadku urządzenia z koszem na sztućce (niektóre modele), umieszczenie sztućców w koszu rączkami do dołu zwiększa efektywność czyszczenia i suszenia. Noże, widelce itp. należy jednak ustawiać rączkami do góry, ponieważ zmniejsza to ryzyko urazu.

W zmywarce nie należy umieszczać plastikowych przedmiotów nienadających się do mycia w gorącej wodzie, takich jak plastikowe opakowania, plastikowe sztućce lub naczynia. Wysoka temperatura wewnątrz zmywarki może spowodować ich roztopienie lub zniekształcenie.

Polski8

W przypadku modeli z funkcją Opóźniony start przed dodaniem detergentu sprawdź, czy dozownik jest suchy. W razie potrzeby należy wytrzeć go do sucha. Detergent wlany do wilgotnego dozownika spowoduje jego zatkanie i może nie zostać dokładnie rozproszony.

Noże i inne ostro zakończone sztućce należy wkładać do kosza ostrzem w dół lub kłaść je poziomo.

Instrukcje dotyczące bezpieczeństwa dzieci

To urządzenie nie jest zabawką! Aby ograniczyć ryzyko odniesienia obrażeń, dzieci powinny być trzymane z dala od urządzenia. Nie wolno pozwalać im na zabawę wewnątrz lub w pobliżu zmywarki do naczyń, a także na obsługiwanie jej. Dzieci nie rozumieją związanych z tym zagrożeń. Należy ich pilnować za każdym razem, gdy pracujesz w kuchni. Istnieje niebezpieczeństwo, że dzieci zamkną się w zmywarce podczas zabawy.

Dzieci w wieku od 8 lat, osoby o ograniczonej sprawności fizycznej, zmysłowej lub umysłowej, a także osoby nieposiadające wiedzy i doświadczenia mogą używać urządzenia wyłącznie pod nadzorem lub jeżeli otrzymały informacje dotyczące bezpiecznej obsługi urządzenia i rozumieją związane z nim zagrożenia. Dzieciom nie wolno bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru.

Starsze dzieci mogą korzystać ze zmywarki do naczyń wyłącznie jeśli otrzymały dokładne wyjaśnienia dotyczące jej obsługi i są w stanie obsługiwać urządzenie w bezpieczny sposób, ze świadomością wszystkich zagrożeń wynikających z nieprawidłowego użytkowania go.

DETERGENTY NALEŻY TRZYMAĆ W MIEJSCU NIEDOSTĘPNYM DLA DZIECI!

Detergenty do zmywarek zawierają składniki drażniące i żraçe, które w przypadku połknięcia mogą spowodować poparzenie jamy ustnej, nosa lub gardła, a także uniemożliwić oddychanie.

Dzieciom nie wolno przebywać w pobliżu otwartej zmywarki do naczyń, gdyż na obudowie mogą znajdować się pozostałości detergentu.

Jeśli dziecko połknie detergent lub dostania się on do jego układu oddechowego, należy natychmiast skontaktować się z lekarzem.

Zasady bezpieczeństwa

Instrukcje dotyczące montażu zmywarki

Przed montażem urządzenia należy sprawdzić, czy są jakiekolwiek uszkodzenia widoczne z zewnątrz. W żadnym wypadku nie wolno korzystać z uszkodzonego urządzenia. Uszkodzone urządzenie stanowi zagrożenie.

Zmywarka do naczyń musi być podłączona do źródła zasilania przy użyciu odpowiedniego gniazdka z przełącznikiem. Gniazdo musi być łatwo dostępne dla zamontowanej zmywarki do naczyń tak, aby można było odłączyć ją od źródła zasilania w dowolnym momencie. (Więcej informacji dostępnych jest w części „Przegląd zmywarki” na stronie 35).

Za zmywarką do naczyń nie może znajdować się żadne gniazdko. Dosunięcie zmywarki do naczyń do gniazdka może spowodować ryzyko przegrzania i pożaru.

Zmywarka do naczyń nie może być zamontowana pod płytą grzejną. Wysokie temperatury wytwarzane przez płytę grzejną mogą spowodować uszkodzenie zmywarki do naczyń. Z tego samego powodu urządzenie nie powinno być montowane w pobliżu otwartego okna lub sprzętu oddającego ciepło, takiego jak grzałki itp.

Zmywarki do naczyń nie należy podłączać do źródła zasilania do czasu zakończenia montażu i wyregulowania sprężyn drzwi.

Przed podłączeniem urządzenia należy upewnić się, że dane na tabliczce znamionowej (napięcie i pobór prądu) odpowiadają sieci elektrycznej. W razie wątpliwości należy skontaktować się z elektrykiem.

Bezpieczeństwo korzystania z tego urządzenia elektrycznego może zagwarantować wyłącznie stałe połączenie z odpowiednim systemem uziemienia. Kluczowe jest spełnienie podstawowych norm dotyczących bezpieczeństwa i regularna ich kontrola. W przypadku jakichkolwiek wątpliwości należy skontaktować się z elektrykiem.

Producent nie ponosi odpowiedzialności za konsekwencje niewłaściwego uziemienia (np. porażenie prądem).

Urządzenia nie należy podłącać do źródła zasilania za pośrednictwem listwy ani przedłużacza. Nie gwarantują one właściwego zabezpieczenia urządzenia (np. przed przegrzaniem).

Urządzenie może być montowane w środowiskach mobilnych (np. na okrętach) wyłącznie pod warunkiem przeprowadzenia oceny ryzyka przez odpowiednio wykwalifikowanego specjalistę.

Polski10

Plastikowa obudowa przyłącza wody zawiera element elektryczny. Nie wolno zanurzać jej w wodzie.

W wężu z zabezpieczeniem przed niekontrolowanym wypływem wody znajdują się przewody elektryczne. Węża doprowadzającego wodę nie wolno przecinać, nawet jeżeli jest zbyt długi.

Montaż, konserwacja i naprawy mogą być wykonywane jedynie przez wykwalifikowaną i kompetentną osobę, w całkowitej zgodzie z krajowymi i lokalnymi przepisami dotyczącymi bezpieczeństwa. Wykonywanie napraw i innych prac przez osoby niewykwalifikowane może stwarzać zagrożenie. Producent nie ponosi odpowiedzialności za nieautoryzowane prace.

Wbudowany układ uszczelniający stanowi zabezpieczenie przed uszkodzeniami spowodowanymi przez wodę, jeżeli spełnione są następujące warunki:

• Zmywarka do naczyń jest poprawnie zamontowana i podłączona.
• Zmywarka do naczyń jest właściwie konserwowana, a części wymieniane są gdy jest to potrzebne.
• Zawór odcinający jest zakręcony na czas dłuższej przerwy w eksploatacji urządzenia (np. podczas urlopu).
• Układ uszczelniający działa nawet wtedy, gdy urządzenie jest wyłączone. Musi ono jednak pozostawać podłączone do źródła zasilania.

Uszkodzone urządzenie stanowi zagrożenie. W przypadku uszkodzenia urządzenia należy odłączyć je od źródła zasilania i skontaktować się ze sprzedawcą lub serwisem.

Nieautoryzowane naprawy grożą nieprzewidywalnymi zagrożeniami dla użytkownika, za które producent nie ponosi odpowiedzialności. Naprawy powinny być wykonywane wyłącznie przez autoryzowanego pracownika serwisu.

Wadliwe elementy należy zastępować wyłącznie oryginalnymi częściami zamiennymi. Montaż wyłącznie takich części stanowi gwarancję bezpiecznej eksploatacji urządzenia.

Przed rozpoczęciem prac konserwacyjnych należy zawsze odłączać urządzenie od źródła zasilania (poprzez wyłączenie gniazda i wyjęcie wtyczki).

Jeżeli kabel podłączeniowy jest uszkodzony, musi zostać zastąpiony specjalnym kablem dostarczonym przez producenta. Ze względów bezpieczeństwa, jego montaż może zostać przeprowadzony wyłącznie w serwisie lub przez autoryzowanego pracownika serwisu.

W krajach narażonych na plagi karaluchów lub innych szkodników należy zwracać szczególnie uwagę na utrzymywanie urządzenia i jego otoczenia w czystości przez cały czas. Gwarancja nie obejmuje żadnych uszkodzeń spowodowanych przez karaluchy lub inne szkodniki.

Zasady bezpieczeństwa

W przypadku awarii lub podczas czyszczenia urządzenia izolacja elektryczna jest całkowita tylko wtedy, gdy:

• urządzenie jest odłączone od gniazda, a wtyczka jest wyciągnięta,
• urządzenie jest wyłączone z sieci,
• bezpiecznik sieciowy jest wyłączony,
• bezpiecznik gwintowy jest zdemontowany (kraje, w których jest stosowany).

W urządzeniu nie wolno wprowadzać żadnych modyfikacji bez zgody producenta.

Nie wolno otwierać obudowy urządzenia. Ingerencja w połączenia i części elektryczne oraz części mechaniczne jest bardzo niebezpieczna i grozi nieprawidłowościami w działaniu oraz porażeniem prądem.

Naprawy urządzenia podczas okresu gwarancji mogą być wykonywane wyłącznie przez pracownika serwisu autoryzowanego przez producenta. W przeciwnym razie gwarancja straci ważność.

Podczas montażu produktu upewnij się, że dostępna jest odpowiednia ilość miejsca ze wszystkich stron, umożliwiająca poprawną wentylację. Jeśli przestrzeń między urządzeniem a zlewem nie jest wystarczająca, może to spowodować uszkodzenie zlewu lub pojawienie się pleśni.

Ustawienie poziomu twardości wody wybrane w zmywarce musi być odpowiednie dla miejsca zamieszkania. (Więcej informacji dostępnych jest w części „Zbiornik soli” na stronie 46).

Na stronie www.samsung.com/support można znaleźć więcej informacji na temat materiałów i napraw.

Polski12

Montaż

Zawartość zestawu

Należy upewnić się, że w opakowaniu produktu znajdują się wszystkie elementy. W przypadku pytań dotyczących zmywarki lub jej części należy skontaktować się z lokalnym centrum obsługi klienta firmy Samsung lub ze sklepem. Rzeczywisty wygląd zmywarki może się różnić w zależności od modelu i kraju.

⚠️ PRZESTROGA

Po rozpakowaniu zmywarki ze względów bezpieczeństwa opakowanie należy trzymać z dala od dzieci.

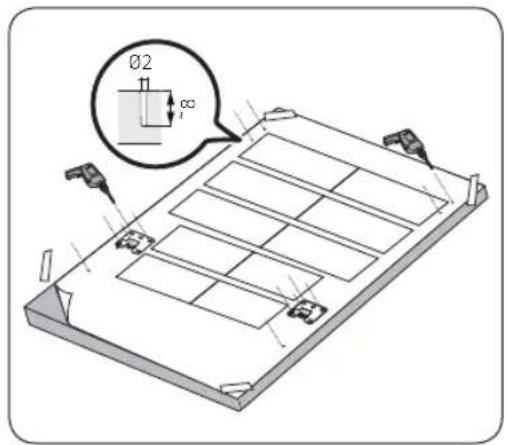

Modele FBI (do całkowitej zabudowy, DW60A60**BB)

Górny wspornik(2 szt.)	Śruby ∅4 X 14(10 szt.)	Naklejka ochronna przed kondensacją(1 szt.)	Plastikowe zaślepki(2 szt.)
Śruby ∅3,5 X 45(4 szt.)	Śruby ∅3,5 X 16(2 szt.)	Wsporniki drzwiczek(2 szt.)	Wysokie nóżki(3 szt.)

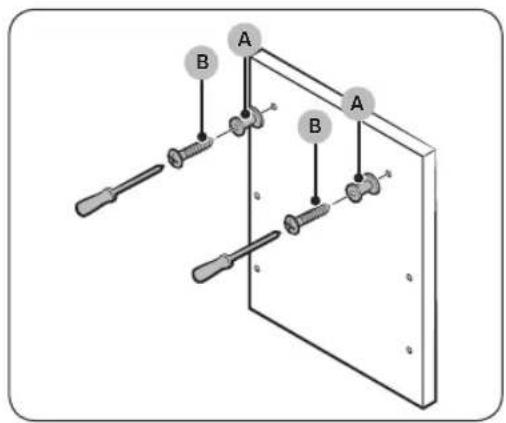

Uchwyty do paneli niestandardowych(mocowania paneli drewnianych, 2 szt.)	Śruby ∅3,5 X 25(2 szt.)

Montaż

Modele FBI (wysuwane, DW60A60\*\*IB)

Górny wspornik (2 szt.)

Śruby ∅4 X 14 (14 szt.)

Naklejka ochronna przed kondensacją (1 szt.)

Plastikowe zaślepki (2 szt.)

Uchwyt paneli niestandardowych (2 szt.)

Śruby ∅3,5 X 16 (2 szt.)

Wysokie nóżki (3 szt.)

Uchwyt paneli niestandardowych (2 szt.)

Modele BU (do montażu pod blatem DW60A60\*\*U\*)

Uchwyty górne (2 szt.)

Śruby ∅4 X 14 (2 szt.)

Wysokie nóżki (3 szt.)

Śruby ∅3,5 X 16 (2 szt.)

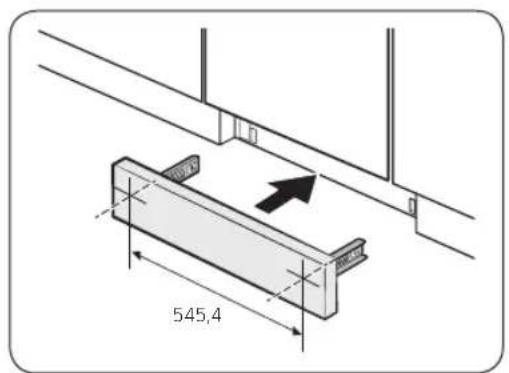

Uchwyty odkopnika (2 szt.)

Odkopnik Plastikowe zaślepki (2 szt.)

Śruby odkopnika (4 szt.)

Zaślepki odkopnika (4 szt.)

Naklejka ochronna przed kondensacją (1 szt.)

Polski14

Zestaw instalacyjny (niedostarczony)

Zacisk węża

Wymagane narzędzia (niedostarczone)

Okulary ochronne Rękawice Latarka Klucz (22 mm) do

przedniej stopki

Śrubokręt Torx T15 Kombinerki Szczypce Miarka zwijana

Ołówek Śrubokręt krzyżowy Śrubokręt płaski Nóż

Poziom Otwornica

(80-100 mm)

Szczypce do zaciskania

Montaż

Wymogi dotyczące montażu

Aby zapobiec ryzyku pożaru, porażenia prądem elektrycznym lub obrażeń ciała, wszystkie prace związane z przewodami i uziemieniem muszą zostać wykonane przez wykwalifikowanego technika.

Zasilanie

• Osobny obwód rozgałęzieniowy 220-240 V, 50 Hz przeznaczony wyłącznie dla zmywarki.
• Gniazdko zasilające o natężeniu do 16 A (maksymalne natężenie prądu w tej zmywarce wynosi 11 A)

OSTRZEŻENIE

• Nie używać przedłużacza.
• Należy korzystać wyłącznie z przewodu zasilającego dołączonego do zmywarki do naczyń.
• Po zakończeniu montażu należy się upewnić, że wtyczka zasilania nie jest wygięta ani uszkodzona.

Uziemienie

W celu zapewnienia trwałego uziemienia zmywarka musi być odpowiednio uziemiona do uziemionego metalu lub stałego układu przewodów. Przewód uziemienia należy prowadzić wraz z przewodami obwodów, a następnie podłączyć do złącza uziemienia zmywarki.

OSTRZEŻENIE

• Przewodu uziemiającego nie należy łączyć z plastikowym przewodem sanitarnym, rurami gazowymi lub rurami z gorącą wodą. Nieprawidłowe podłączenie uziemienia grozi porażeniem prądem.
• Nie wolno modyfikować wtyczki zasilania dołączonej do zmywarki. Jeżeli wtyczka nie pasuje do gniazdka, należy zlecić zamontowanie odpowiedniego gniazdka elektrykowi.

Dopływ wody

• Wąż doprowadzający wodę musi wytrzymywać ciśnienie wody w zakresie od 0,04 do 1 MPa.
• Temperatura wody musi być niższa niż 60 °C.
• Kran musi być wyposażony w zawór odcinający z gwintem męskim 3/4".

Aby zmniejszyć ryzyko wystąpienia przecieków:

• Upewnić się, że krany są łatwo dostępne.
• Zakręcać kran, gdy zmywarka do naczyń nie jest używana.
• Regularnie sprawdzać wszystkie złączki węży wodnych pod kątem przecieków.
• Aby zatrzymać dowolny przeciek, uszczelnić przyłącze dopływu wody za pomocą taśmy teflonowej lub środka uszczelniającego.

Zabezpieczenie przed niekontrolowanym wypływem wody (Aqua Stop)

Aqua Stop to element elektryczny, którego celem jest zapobieganiem wypływom wody. Element Aqua Stop jest podłączany do węża doprowadzającego wodę i automatycznie zatrzymuje przepływ w przypadku uszkodzenia węża.

⚠️ PRZESTROGA

• Należy zachować ostrożność przy obsługde zabezpieczenia przed niekontrolowanym wypływem wody.
• Węża doprowadzającego wodę, który jest podłączony do zabezpieczenia, nie należy skręcać ani załamywać. W przypadku uszkodzenia zabezpieczenia przed niekontrolowanym wypływem wody należy natychmiast zakręcić krany i odłączyć wtyczkę zasilania. Następnie należy skontaktować się z centrum obsługi klienta firmy Samsung lub wykwalifikowanym technikiem.

Polski16

Odpływ

W przypadku używania odpływu wyłącznie do obsługi zmywarki wąż odpływowy należy podłączyć do odpływu znajdującego się od 30 cm do 70 cm nad ziemią. Podłączenie węża odpływowego do odpływu znajdującego na wysokości powyżej 80 cm nad ziemią może sprawić, że woda będzie cofać się do zmywarki.

Podłoga

- Ze względów bezpieczeństwa zmywarkę należy zamontować na solidnym podłożu. Drewniane podłogi mogą wymagać wzmocnienia w celu ograniczenia drgań. Należy unikać montażu na dywanach i miękkich posadzkach. Dywany oraz miękkie posadzki mogą powodować drgania i niewielkie przemieszczenia zmywarki podczas pracy.

OSTRZEŻENIE

Nie wolno montować zmywarki na konstrukcji bez mocnej podpory.

• Za pomocą nóżki poziomującej należy wypoziomować zmywarkę.
• Po zakończeniu poziomowania sprawdź, czy drzwiczki otwierają się i zamykają prawidłowo.

Temperatura otoczenia

Zmywarki nie należy umieszczać w miejscach, gdzie występują temperatury ujemne. W zaworze wodnym, pompie i wężu zmywarki zawsze znajduje się pewna ilość wody. Jeżeli woda zamarznie w zmywarce lub przewodach, może dojść do uszkodzenia urządzenia lub jego części.

Próbne uruchomienie

Po zamontowaniu zmywarki należy uruchomić program Szybki, aby sprawdzić poprawność montażu.

Montaż

Montaż krok po kroku

Proces montażu może różnic się w zależności od modelu.

KROK 1 Wybór miejsca

Należy wybrać miejsce, które spełnia poniższe kryteria.

• Konieczne jest ustawienie urządzenia na wytrzymałej podłodze, zdolnej do utrzymania wagi urządzenia.
• Zmywarkę należy umieścić w pobliżu zlewu. Musi mieć łatwy dostęp do dopływu i odpływu wody, a także do gniazdka elektrycznego.
• Urządzenie musi być ustawione tak, by wkładanie naczyń nie było utrudnione.
• Konieczne jest umieszczenie zmywarki w sposób umożliwiający łatwe otwarcie drzwiczek i zapewnienie wystarczającego odstępu między bokami zmywarki a bokami szafki.
• Z tyłu urządzenia nie może być żadnych przeszkód.

Montaż w nowym miejscu

Jeśli zmywarka jest instalowana w nowym miejscu, przed zamontowaniem urządzenia należy postępować zgodnie z następującymi instrukcjami.

1. Użyj otwornicy i w przedstawiony sposób wytnij w bocznej części szafki otwór zapewniający dostęp do zlewu (A).
2. Jeżeli podstawa szafki zlewowej znajduje się nad ziemią i wyżej, niż przyłącza zmywarki, należy wykonać otwory w podstawie wewnątrz szafki oraz jej ścianie bocznej (B).

UWAGA

• Jeśli wymieniasz starą zmywarkę, sprawdź istniejące połączenia pod kątem zgodności z nową zmywarką i wymień je w razie potrzeby.
• W zależności od umiejscowienia gniazdka elektrycznego konieczne może być wycięcie otworu w innej ściance szafki.

Polski18

Wymiary szafki

550 (model do pełnej zabudowy) 570 (model do montażu pod blatem, do częściowej zabudowy) 600 575 598 815-845 820-880 45 100 50

UWAGA

Upewnij się, że odległość między podłożem i spodem blatu przekracza 850 mm. W takim przypadku zamontuj wysoką nożkę dołączoną do zestawu montażowego. Szczegółowe instrukcje zawiera kolejna sekcja. Jeśli odległość wynosi mniej niż 850 mm od podłoża, przejdź do KROKU 3.

Montaż

KROK 2 Mocowanie nóżki (oprócz wersji wolnostojącej)

Jeśli odległość między podłożem a dolną częścią blatu roboczego przekracza 850 mm, przed rozpoczęciem montażu wsuń nożkę do otworu w dolnej części zmywarki.

850 ~

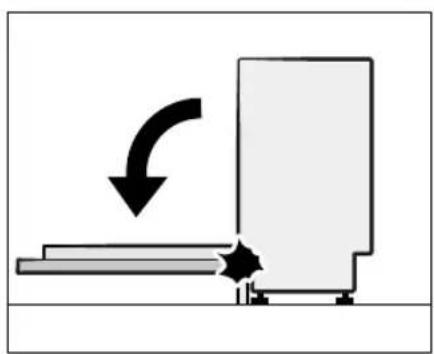

1. Położ zmywarkę na tylnej sciance.

⚠️ PRZESTROGA

Nie wolno kłaść zmywarki na boku. Może to spowodować wyciek wody.

1. Znajdź w zestawie montażowym nóżkę i wsuń ją do otworu w dolnej części zmywarki, jak pokazano na rysunku.

KROK 3 Sprawdzanie dopływu wody

• Ciśnienie doprowadzanej wody musi wynosić od 0,04 a 1,0 MPa.
• Temperatura wody nie może przekraczać 60 °C. Woda o temperaturze powyżej 60 °C może spowodować nieprawidłowe działanie zmywarki.
• Przed podłączeniem dopływu wody do zmywarki upewnij się, że zawór dopływu wody jest zamknięty.

Polski20

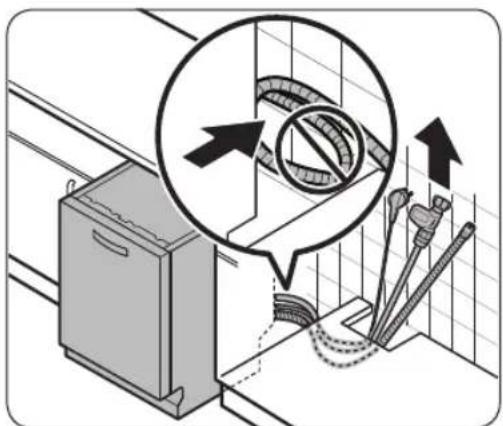

KROK 4 Rozmieszczenie węży

1. Oczyć spód górnej części szafki.

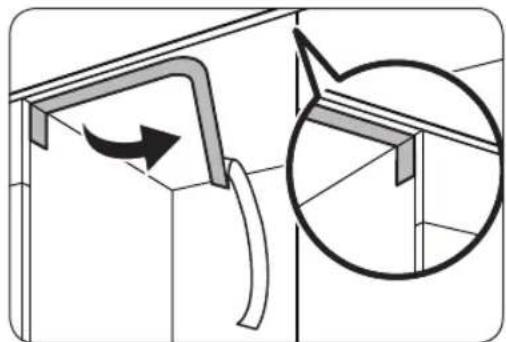

1. Przymocuj naklejkę chroniącą przed kondensacją w sposób przedstawiony na ilustracji.

1. Przeprowadź wtyczkę przewodu zasilającego, wąż doprowadzający wodę i wąż spustowy przez otwór w zlewie.

⚠️ PRZESTROGA

• Należy uważać, aby nie nadepnąć na przewód zasilania ani go nie zapętlić.
• Nie zdejmuj brązowego papieru z tyłu zmywarki. Papier zapewnia czystość tylnej strony przy ścianie.

Montaż

KROK 5 Montaż panelu niestandardowego (dotyczy modeli do całkowitej zabudowy)

Modele FBI (do całkowitej zabudowy, DW60A60\*\*BB)

Ø2 ∞ i

1. Umieść szablon montażu z tyłu panelu niestandardowego i przymocuj go tymczasowo przezroczystą taśmą klejąca. Pamiętaj, że tylna strona panelu niestandardowego zostanie przymocowana do drzwiczek zmywarki.

⚠️ PRZESTROGA

• Górną krawędź panelu niestandardowego należy wyrównać z górną krawędzią szablonu montażu.
• Użyj panelu niestandardowego o wadze 3-7 kg.
• Oznacz 14 punktów umieszczonych na szablonie montażu.
• Zdejmij szablon montażu, a następnie dokręć uchwyty panelu niestandardowego (A) 2 śrubami (B, ∅3,5 X 25) w sposób pokazany na rysunku.

A B A B A

Polski22

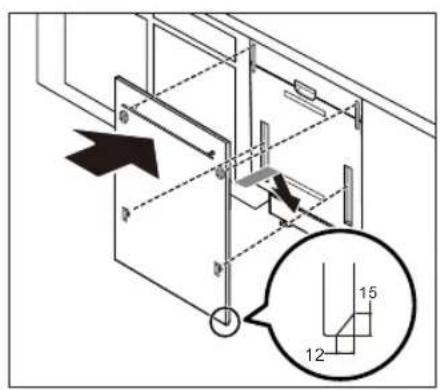

1. Dokręć wspornik drzwiczek (C) za pomocą 8 śrub (D, ∅4 X 14), jak pokazano na rysunku.

2. Wsuń wsporniki drzwiczek (C) na niestandardowym panelu do otworów (E) w drzwiczkach zmywarki, aby zamocować panel niestandardowy.

3. Przytrzymaj panel niestandardowy, przymocuj go do drzwiczek i wsuń uchwyty panelu niestandardowego (A) do odpowiednich otworów (F), jak przedstawiono na rysunku.
4. Przesuń panel niestandardowy w dół, aby go zamocować.

PRZESTROGA

Panel niestandardowy nie może wystawać na więcej niż 30 mm poza górną część zmywarki.

1. Poziom sprężyny można ustawić, kiedy drzwiczki są otwarte pod kątem około 30 stopni. Drzwiczki powinny utrzymywać swoje położenie i nie powinny samoczynnie opadać.

⚠️ PRZESTROGA

• Nie należy ustawiać poziomu sprężyny, kiedy drzwiczki są całkowicie otwarte.
• Jeżeli panel niestandardowy wazy więcej niż 7 kg, drzwiczki mogą samoczynnie opadać.
• Nie zaleca się stosowania paneli niestandardowych ważących ponad 7 kg.

Montaż

Montaż

1. Otwórz drzwiczki zmywarki i wykręć 4 śruby.

PRZESTROGA

Podczas otwierania drzwiczek należy zachować ostrożność. Drzwiczki mogą niespodziewanie otworzyć się lub zamknąć, jeśli nie ustawiono właściwie poziomu sprężyny. Może to spowodować obrażenia ciała.

1. Zamocuj panel niestandardowy do drzwiczek, dokręcając 4 śruby (3,5 X 45).

Polski24

Modele FBI (wysuwane FBI, DW60A60\*\*IB)

Ten model zmywarki jest wyposażony w system automatycznego wyważenia w drzwiczkach. Ma wbudowany wysuwany zawias, który umożliwia montaż w kuchni bez cokołu lub nad niewielką szafką. Wysokość panelu niestandardowego (A) może wynosić od 670 mm do maksymalnie 800 mm w zależności od warunków instalacji. Masa panelu niestandardowego nie może przekraczać 10 kg. Sprawdź w tabeli wysokość (C) w odniesieniu do wysokości szafki (B), a następnie określ wysokość panelu niestandardowego.

A 598 mm B C Min. 20

A B C
670-800 mm	820 mm 20-150 mm
	850 mm 50-180 mm
	880 mm 80-210 mm

1. Umieść szablon montażu z tyłu panelu niestandardowego i przymocuj go tymczasowo przezroczystą taśmą klejacą. Pamiętaj, że tylna strona panelu niestandardowego zostanie przymocowana do drzwiczek zmywarki.
2. Oznacz 4 punkty umieszczone na szablonie montażu.

UWAGA

Wysokość panelu niestandardowego może wynosić od 670 mm do 800 mm w zależności od warunków instalacji.

PRZESTROGA

Masa panelu niestandardowego nie może przekraczać 10 kg.

Montaż

Montaż

A B C A A A B C

1. Zdejmij szablon montażu, a następnie dokręć uchwyty panelu niestandardowego (B), (C) przy użyciu 12 śrub (A) w sposób pokazany na rysunku.

1. Przytrzymaj panel niestandardowy, przymocuj go do drzwiczek i wsuń uchwyty panelu niestandardowego do odpowiednich otworów w drzwiczkach.

Użyj panelu niestandardowego o wadze 4-10 kg. Upewnij się, że listwa przypodłogowa nie przeszkadza w pełnym otwieraniu i zamykaniu drzwiczek zmywarki.

Polski26

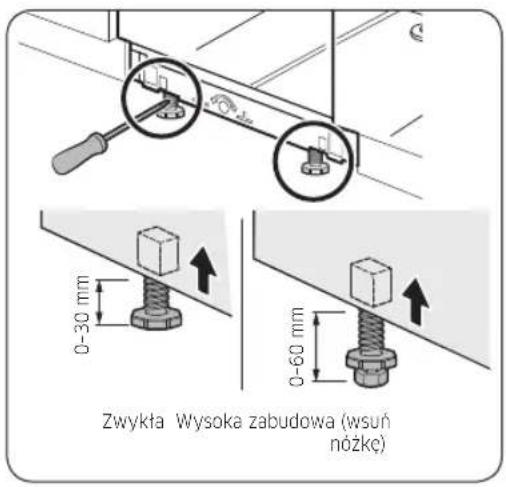

KROK 6 Poziomowanie zmywarki

Zwykła Wysoka zabudowa (wsuń nożkę)

Sprawdź wypoziomowanie od przodu do tyłu Sprawdź wypoziomowanie od boku do boku

Można dostosować wysokość zmywarki, aby ją wypoziomować. Należy pamiętać, że podczas tych czynności zmywarka jest wsunięta do połowy.

1. Użyj poziomicy, aby sprawdzić wypoziomowanie zmywarki.
2. Aby wyregulować wysokość z przodu, użyj śrubokręta płaskiego (-).
3. Aby zmniejszyć wysokość, obróć nóżkę w lewo.

4. Aby zwiększyć wysokość, obróć nóżkę w prawo.

5. Aby dostosować wysokość tylnej części, wsuń śrubokręt krzyżowy w środek spodu zmywarki.

6. Aby zmniejszyć wysokość, obróć śrubokręt w prawo.
7. Aby zwiększyć wysokość, obróć śrubokręt w lewo.
8. Położ poziomicę na drzwiczkach i prowadnicy kosza wewnątrz zmywarki w sposób pokazany na rysunku i sprawdź, czy zmywarka jest prawidłowo wypoziomowana.

Montaż

Montaż

Min. (5 mm)

1. Zostaw co najmniej 5 mm przestrzeni pomiędzy górną częścią urządzenia a dolną częścią blatu.

2. Po zakończeniu poziomowania sprawdź, czy drzwiczki otwierają się i zamykają prawidłowo.

Polski28

KROK 7 Zabezpieczenie zmywarki

Można użyć uchwytów w celu przymocowania zmywarki do blatu. Można także wywiercić otwory boczne w celu zamocowania zmywarki do bocznych ścianek szafki.

Do blatu przy użyciu uchwytów

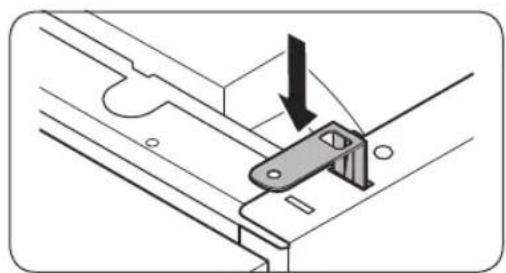

1. Wsuń dostarczone uchwyty do górnych przednich otworów zmywarki w sposób przedstawiony na ilustracji.

1. Wsuń zmywarkę całkowicie na miejsce pod blatem.

1. Dokręć 2 śruby (∅4 X 14), aby zamocować uchwyty.

UWAGA

Po zamontowaniu zmywarki do blatu niektóre śruby pozostają niewykorzystane. Można po prostu wyrzucić te śruby lub użyć ich do przymocowania bocznych ścianek zmywarki do szafki.

1. Podłącz wąż dopływu wody, ale nie odkręcaj kranu do czasu zakończenia montażu.

Montaż

Do ścianek bocznych

Montañ

Jeśli plastikowe zaślepki nie są założone, woda może przeciekać i spowodować pożar lub porażenie prądem.

1. Zdejmij plastikowe zaślepki.

2. Dokręć 2 śruby (03,5 × 16) do 2 miejsc (są oznaczone na ilustracji).

3. Włóż dostarczone plastikowe zaślepki do 2 miejsc, w których są przykręcone śruby.
4. Podłącz wąż dopływu wody, ale nie odkręcaj kranu do czasu zakończenia montażu.

Polski30

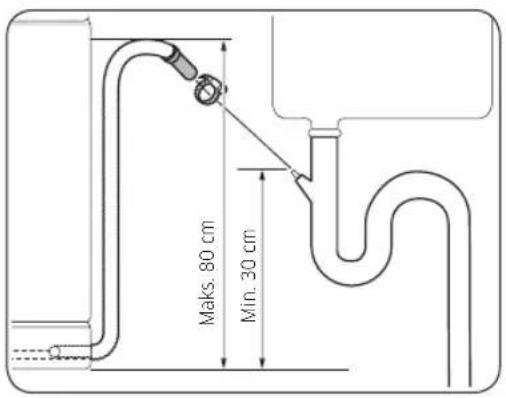

KROK 8 Podłączanie węża odpływowego

Maks. 80 cm Min. 30 cm

1. Podłącz wąż odpływowy do wylotu.

PRZESTROGA

- Montaż należy przeprowadzić w odpowiedni sposób, aby podczas pracy urządzenia wąż odpływowy nie wysunął się z wylotu.

- Kabel zasilający oraz węże dopływu i odpływu wody nie mogą być zapętlone ani zgięte.

KROK 9 Sprawdzenie działania

1. Usuń całość piany i papierowego opakowania oraz niepotrzebne części z wnętrza zmywarki.
2. Włącz bezpiecznik.
3. Otwórz zawór dopływu wody do zmywarki.
4. Podłącz do zasilania i włącz zmywarkę. Wybierz i uruchom program Szybki.
5. Sprawdź, czy zmywarka włącza się prawidłowo i czy podczas pracy zmywarki nie dochodzi do wycieku wody. Pamiętaj o sprawdzeniu, czy wycieki wody nie występują po obydwu stronach węża doprowadzającego wodę i złącza węża odpływowego.

Montaż

Listwa przypodłogowa

Listwę przypodłogową można zamocować zgodnie z wymaganiami modelu i warunkami montażu.

Listwa przypodłogowa

1. Wsuń listwę przypodłogową do dolnej części zmywarki.

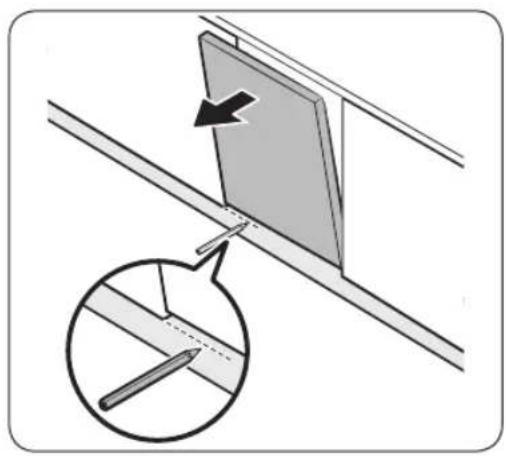

2. Otwórz drzwiczki zmywarki i narysuj linię na listwie przypadłogowej na wysokości, na której przeszkadza w otwieraniu i zamykaniu drzwiczek.

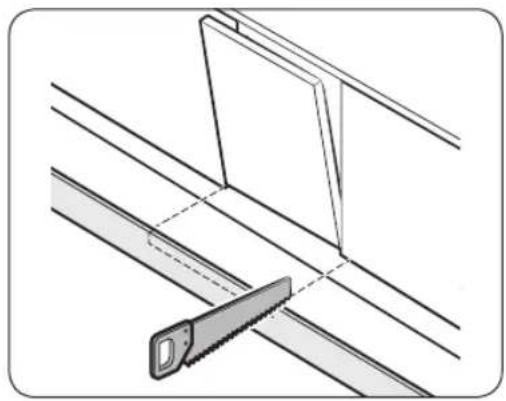

1. Przytnij listwę przypadłogową piłą na wysokości linii.

1. Przymocuj listwę przypodłogową do dolnej części zmywarki. Upewnij się, że listwa przypodłogowa nie przeszkadza w otwieraniu i zamykaniu drzwiczek zmywarki.

Polski32-

Przycięta wstępnie listwa przypodłogowa (seria DW60A60\*\*U\*)

1. Wsuń dostarczone uchwyty do dolnej części zmywarki. Obróć je w odpowiednie miejsce.
2. Ilustracja po lewej stronie przedstawia poprawną kolejność mocowania i umiejscowienie uchwytów.

545,4

1. Wsuń przyciętą wstępnie listwę przypodłogową najpierw do uchwytów, a następnie dokręć śruby, aby zamocować listwę. Sprawdź umiejscowienie uchwytów zgodnie z ilustracją po lewej stronie.

PRZESTROGA

Upewnij się, że listwa przypodłogowa nie przeszkadza w otwieraniu i zamykaniu drzwiczek zmywarki.

1. Wsuń listwę przypodłogową do uchwytów w dolnej części zmywarki w sposób przedstawiony na ilustracji.

Montaż

Odkopnik (seria DW60A60\*\*U\*)

Jeśli chcesz zamontować odkopnik, wykonaj następujące czynności.

1. Wsuń dostarczone uchwyty do dolnej części zmywarki. Obroć je w odpowiednie miejsce.
2. Ilustracja po lewej stronie przedstawia poprawną kolejność mocowania i umiejscowienie uchwytów.
3. Zainstaluj najpierw odkopnik w uchwytach, a następnie dokręć 4 śruby i nakrętki, aby przymocować odkopnik.

UWAGA

W przypadku podniesienia zmywarki przez regulację nożki odkopnik należy skierować w dół, aby zmieścił się na dole.

1. Wsuń odkopnik w uchwyty w dolnej części zmywarki w sposób przedstawiony na ilustracji.

⚠️ PRZESTROGA

Upewnij się, że odkopnik nie przeszkadza w otwieraniu i zamykaniu drzwiczek zmywarki.

Przed rozpoczęciem

Wykonaj dokładnie te instrukcje, aby zapewnić poprawną instalację zmywarki i zapobiec wypadkom podczas zmywania naczyń.

Przegląd zmywarki

Modele DW60A609*

01 05 02 03 06 08 04 07 09 10

01 Kosz na sztućce

02 Górny kosz

03 Zbiornik soli

04 Dolny kosz

05 Dozownik

06 Podpory naczyń

07 Drzwiczki

08 Podstawa

09 Wąż doprowadzający wodę

10 Wąż odpływowy

Przed rozpoczęciem

Modele DW60A608*

01 05 02 03 04 06 07 11 08 09 10

01 Kosz na noże

04 Dolny kosz

07 Drzwiczki

10 Wąż odpływowy 11 Podpory naczyń

02 Górny kosz

05 Dozownik

08 Podstawa

03 Zbiornik soli

06 Kosz na sztućce

09 Wąż doprowadzający wodę

Polski36

PRZESTROGA

• Nie należy zmywać przedmiotów zabrudzonych popiołem, piaskiem, woskiem, smarem lub farbą. Substancje te mogą spowodować uszkodzenie zmywarki. Popiół nie rozpuszcza się i rozprzestrzeni się po całym wnętrzu urządzenia.
• Usuń z naczyń pozostałości jedzenia, takie jak kości i pestki oraz śmieci, takie jak wykałączki i papierowe serwetki. Pozostałości jedzenia i odpadki mogą powodować hałas, spowodować nieprawidłowe działanie zmywarki, a także uszkodzić naczynia i zmywarkę.

Przedmioty, których nie można myć w zmywarce

OSTRZEŻENIE

Można myć wyłącznie przedmioty (np. szklanki, naczynia porcelanowe i przybory), które według producenta nadają się do zmywania w zmywarce. Nie należy myć przedmiotów aluminiowych (np. filtrów przeciwtłuszczowych). Zmywarka może uszkodzić aluminium, a w skrajnych przypadkach może dojść do silnej reakcji chemicznej.

W zmywarce nie należy myć następujących przedmiotów.

• Przedmioty wykonane z miedzi, mosiądzu, cyny, kości słoniowej i aluminium, oraz zawierające klej
• Przedmioty plastikowe, które nie są termoodporne
• Przedmioty wykonane ręcznie, antyki, cenne wazony i ozdobne wyroby szklane
• Przedmioty gliniane lub z glazurą ceramiczną
• Drewniane przybory i naczynia oraz przedmioty posiadające drewniane części
• Delikatne wyroby szklane lub wyroby zawierające szkło ołowiowe. Często zmywane wyroby szklane mogą ulec zmatowieniu.

UWAGA

Srebro stołowe może odbarwić się pod wpływem potraw zawierających siarkę. Do potraw zawierających siarkę należą żółtka jajek, cebula, majonez, musztarda, ryby, ryby w solance i marynaty.

Przed rozpoczęciem

Podstawowe użycie koszy

Regulacja wysokości

W zmywarce można wyregulować wysokość górnego kosza, aby móc zmieścić większe naczynia w dolnym koszu. W zależności od wysokości górnego kosza dolny kosz może pomieścić talerze o średnicy do 30 cm, a górny kosz talerze o średnicy do 18 cm (z koszem na sztućce) lub o średnicy 25 cm (bez kosza na sztućce).

PRZESTROGA

• Wysokość górnego kosza należy dostosować przed załadowaniem naczyń do kosza. Regulacja położenia kosza po załadowaniu naczyń może spowodować ich uszkodzenie.
• Podczas regulacji należy przytrzymać oba uchwyty, gdyż w przeciwnym razie drzwiczki zmywarki mogą nie zamknąć się prawidłowo.

• Aby podnieść górny kosz, wystarczy pociągnąć go w górę. Uchwyt regulacyjny zaskoczy i górny kosz się podniesie.
• Aby opuścić górny kosz, przytrzymaj uchwyty regulacyjne po obu stronach górnego kosza, a następnie naciśnij równomiernie w dół.

Wyjmowanie górnego kosza

PRZESTROGA

• Nie należy korzystać ze zmywarki bez górnego kosza. W przeciwnym razie wystąpi hałas, a zmywarka nie będzie działać prawidłowo.
• Ponieważ górny kosz jest wyjmowany, należy włożyć go prawidłowo, aby zapewnić prawidłowe działanie zmywarki.

Pociągnij górny kosz do przodu aż do całkowitego wysunięcia, a następnie podnieś lekko w celu wyjęcia. Patrz poniższe rysunki.

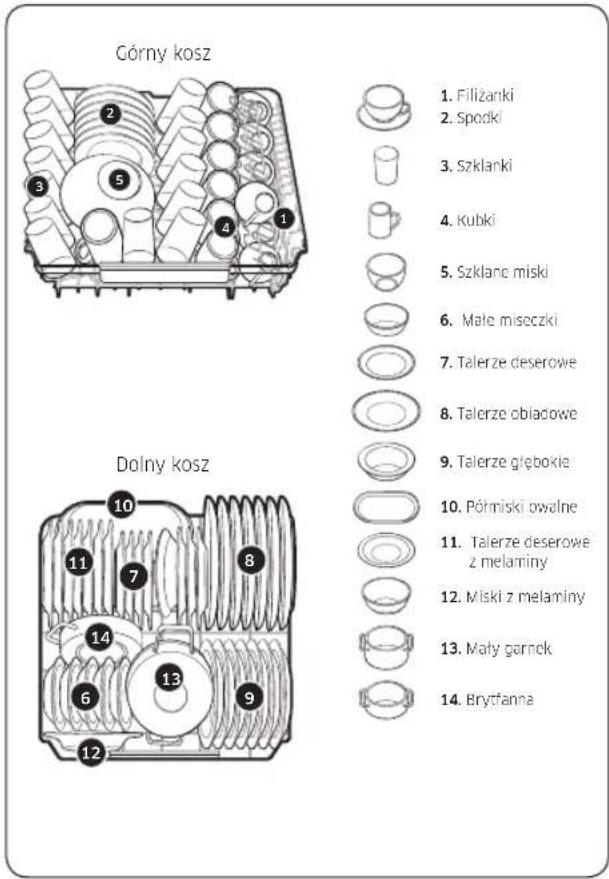

Zalecamy, aby duże przedmioty, których zmywanie jest najtrudniejsze, wkładać do dolnego kosza (garnki, patelnie, pokrywki, półmiski i miski).

Pokrywki i półmiski najlepiej umieszczać z boku kosza, aby nie utrudniały one ruchu górnej dyszy. Garnki, miski itp. należy zawsze wkładać dnem do góry.

Głębokie garnki należy ustawiać na ukos, aby woda lepiej z nich wypływała.

Dolny kosz jest wyposażony w składane uchwyty, które umożliwiają łatwe wkładanie większych garnków i patelni.

Długie przedmioty, takie jak przybory do nakładania i duże noże, należy kłaść na półce, aby nie przeszkadzały w obrocie dysz.

Przed rozpoczęciem

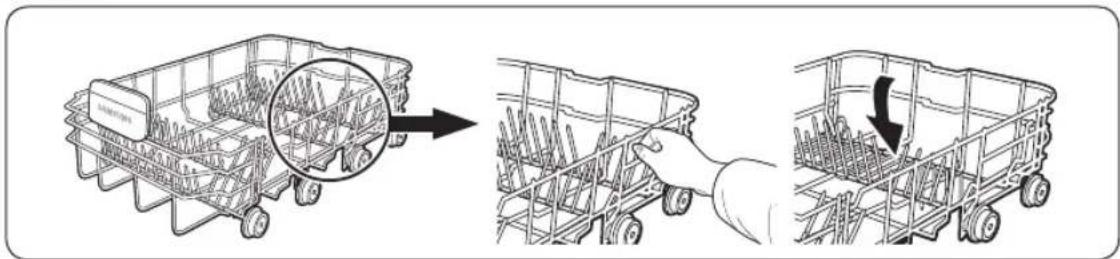

Korzystanie ze składanych uchwytów

Dla ułatwienia układania garnków i patelni można złożyć uchwyty w sposób pokazany na rysunku.

Górny kosz jest przeznaczony na bardziej delikatne i lżejsze naczynia, takie jak szklanki, filiżanki i spodki oraz talerze, miseczki i płaskie patelnie (o ile nie są zbyt brudne). Ustaw naczynia tak, aby nie poruszały się pod wpływem strumienia wody. Szklanki, kubki i miski ustawiaj zawsze dnem do góry.

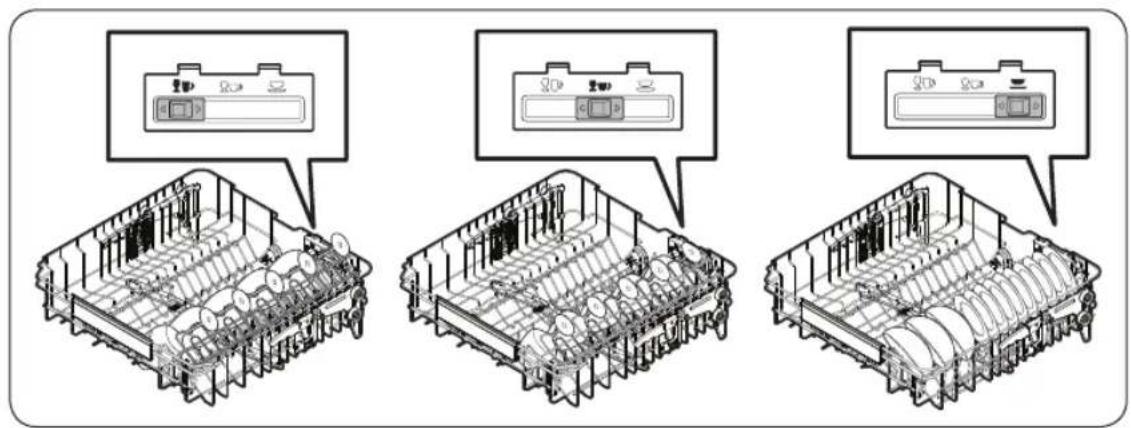

Istnieje możliwość układania naczyń w koszu środkowym na różne sposoby, zmieniając ustawienie prowadnic. Po przesunięciu przycisku prowadnicy w lewo można załadować standardowe kieliszki do wina. Jeżeli przycisk prowadnicy znajduje się w położeniu środkowym, można załadować krótsze kieliszki do wina lub szklanki do brandy. Po przesunięciu przycisku prowadnicy w prawo można układać naczynia i talerze.

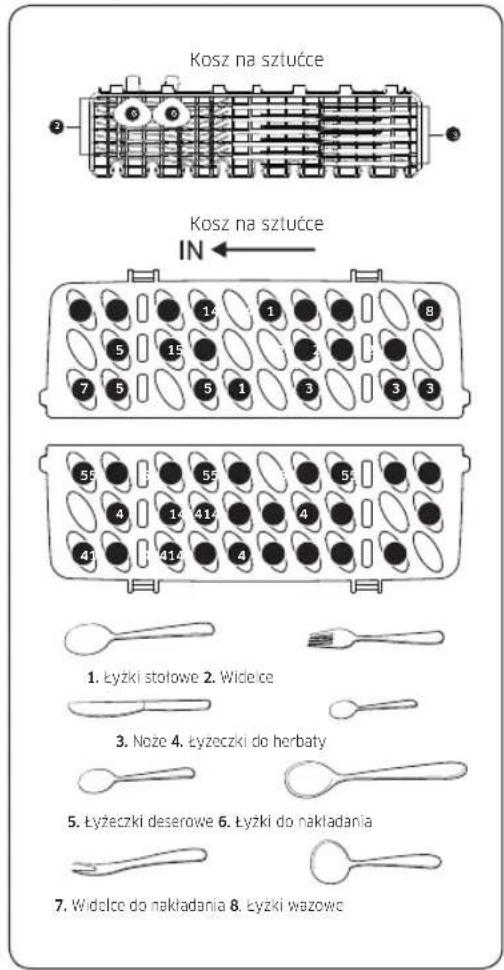

Kosz na sztućce najlepiej nadaje się do mycia sztućców oraz przyborów do gotowania i podawania dań. Można go używać do umieszczania sztućców lub przyborów.

UWAGA

Można wyjąć kosz na sztućce, aby uzyskać więcej miejsca na większe przedmioty w górnym koszu.

Przed rozpoczęciem

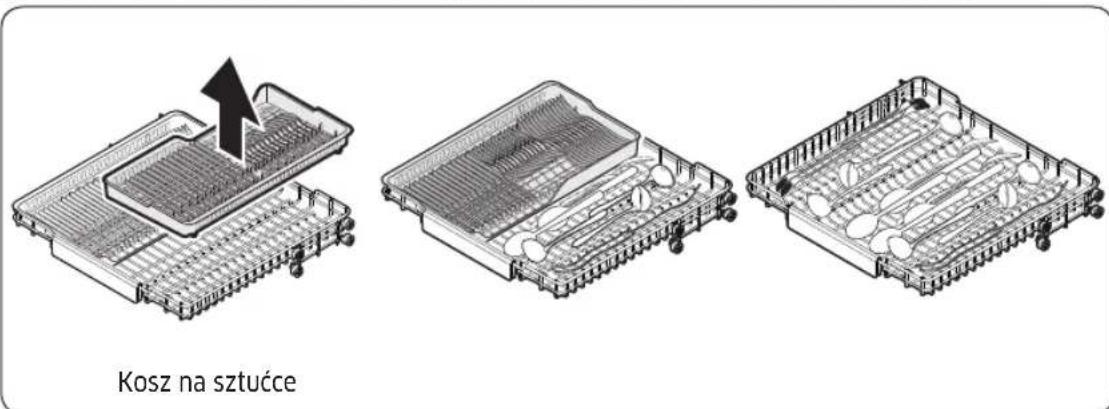

Taca w 3. koszu

Sztućce można łatwo wyjąć ze zmywarki z wyjmowanej tacy w górnym koszu. Można też wyjąć prawą lub lewą tace, aby załadować większe przybory kuchenne. Obie tace są wyjmowane.

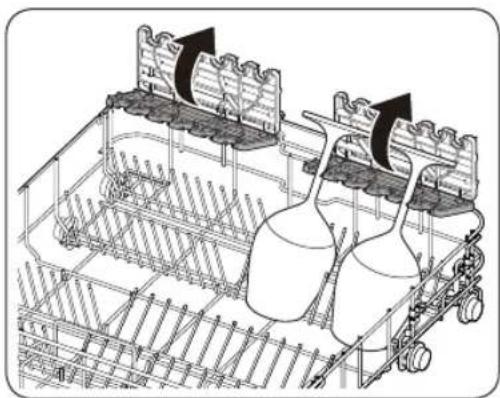

Używanie podpór naczyń

Podpory naczyń są szczególnie przydatne w przypadku kieliszków do wina. Kieliszki do wina można zawiesić na kołkach podpór naczyń. Nieużywane podpory naczyń należy złożyć.

Polski42

Komora na detergent

Wszystkie programy zmywania wymagają umieszczenia detergentu w zbiorniku. Aby uzyskać maksymalną skuteczność, należy dodać ilość detergentu zgodną z zaleceniami.

OSTRZEŻENIE

• Nie wolno umieszczać detergentu do zmywarek w jamie ustnej. Należy unikać wdychania oparów detergentu. Detergent do zmywarek zawiera drażniące i żrące substancje chemiczne, które są zagrożeniem dla układu oddechowego. Jeżeli detergent do zmywarek został spożyty lub jego opary dostały się do układu oddechowego, należy natychmiast skontaktować się z lekarzem.
• Detergent do zmywarek należy przechowywać w miejscu niedostępnym dla dzieci.

PRZESTROGA

• Należy korzystać wyłącznie z detergentów do zmywarek. Inne typy detergentów wytwarzają zbyt dużo piany, co może prowadzić do obniżenia efektywności lub nieprawidłowego działania zmywarki.
• Zbyt duża ilość detergentu może powodować niedokładne zmywanie naczyń. W przypadku naczyń o normalnym stopniu zabrudzenia zalecamy stosowanie 20–25 g detergentu, jednak ilość ta może różnić się w zależności od producenta detergentu, prosimy zatem o stosowanie się do zaleceń producenta.

Napełnianie dozownika detergentem

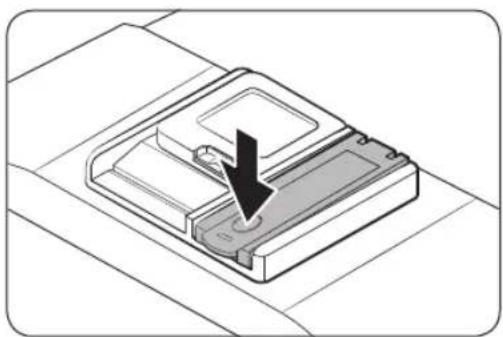

1. Otwórz pokrywkę dozownika detergentu, popychając zaczep w prawo.

UWAGA

Klapka pozostaje otwarta po zakończeniu programu zmywania.

Przed rozpoczęciem

Przed rozpoczeciem

1. Dodaj do zbiornika na detergent ilość zalecaną do zmywania zasadniczego.

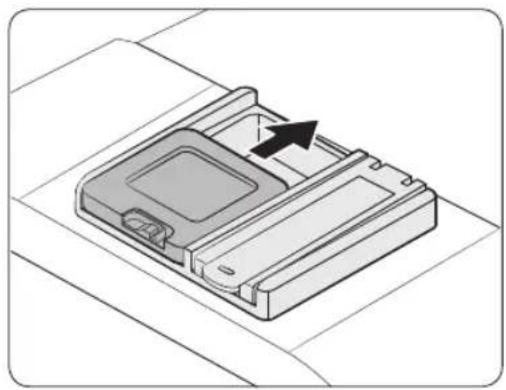

1. Zamknij pokrywkę, przesuwając ją w górę.

1. Jeśli naczynia są mocno zabrudzone, należy nalać niewielką ilość detergentu na drzwiczki, aby uzyskać lepsze efekty zmywania.

UWAGA

Dodatkowy detergent zostanie aktywowany podczas procesu zmywania wstępnego.

W czasie zmywania pokrywa otworzy się automatycznie, co pozwoli na dozowanie detergentu.

Polski44

Zbiornik na nabłyszczacz

Nabłyszczacz poprawia efektywność suszenia zmywarki. Gdy na panelu sterowania zaświeci się wskaźnik Uzupełnianie nabłyszczacza, należy uzupełnić nabłyszczacz. Należy stosować wyłącznie nabłyszczacz w płynie.

Użycie nabłyszczacza w proszku grozi zablokowaniem otworu zbiornika i awarią zmywarki.

PRZESTROGA

• Nie należy dodawać żadnych detergentów do zbiornika nabłyszczacza.
• Nie należy przepetniać zbiornika. Nadmierna ilość nabłyszczacza może wypłynąć podczas wykonywania programu.

Napełnianie zbiornika nabłyszczacza

1. Odkręć korek zbiornika nabłyszczacza.

1. Napetnij zbiornik nabłyszczacza.

PRZESTROGA

Nie należy napełniać zbiornika powyżej wskaźnika poziomu napełnienia. Nadmiar nabłyszczacza może rozlać się podczas programu zmywania.

1. Zakręć korek zbiornika nabłyszczacza.

Przed rozpoczęciem

Zbiornik soli

PRZESTROGA

• Należy używać wyłącznie soli do zmywarek. Nie wolno używać innych typów soli ani rozpuszczalników. Grozi to uszkodzeniem zbiornika soli oraz układu zmiękczania wody.
• Aby zapobiec korozji w wyniku nadmiernej ilości soli lub słonej wody, zawsze należy napełniać zbiornik soli przed rozpoczęciem programu zmywania.

Napełnianie zbiornika soli

1. Otwórz drzwiczki.
2. Obróć korek w lewo, aby go otworzyć.

UWAGA

Po otwarciu pokrywy zbiornika zmiękczacza znajdująca się tam czysta woda może wyciec. Aby temu zapobiec, należy dodać soli.

1. Napełnij zbiornik soli wodą (wymagane tylko podczas korzystania ze zmywarki po raz pierwszy)

2. Nasyp soli do zmywarki.

PRZESTROGA

• Maksymalna pojemność wynosi około 1 kg. Nie należy przekraczać tej pojemności.

• Przekroczenie pojemności może wpłynąć na działanie zmywarki.

• Obróć korek w prawo, aby go zablokować.

UWAGA

• Aby usunąć sól lub słoną wodę ze zmywarki, należy uruchomić program Szybki.
• Czas potrzebny do rozpuszczenia soli i zgaśnięcia wskaźnika ( ) jest zależny od grubości ziaren soli.

Wskaźnik soli

Wskaźnik ( Swłącza się, gdy w zmywarce jest zbyt mało soli dla kilku następnych programów.

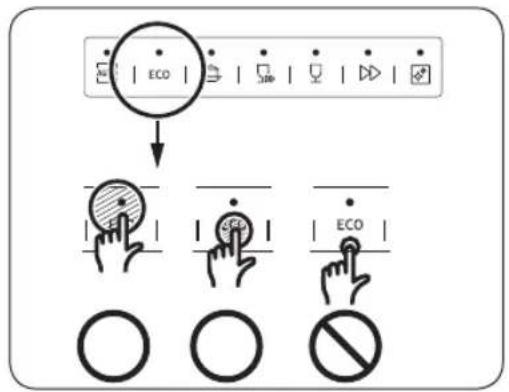

Czułość płytki dotykowej

Aby zapobiec utracie czułości płytki dotykowej, postępuj zgodnie z następującymi wskazówkami.

ECO ECO ECO

• Dotykaj jednym palcem środka każdego przycisku.
• Nie dotykaj więcej niż jednego przycisku dotykowego na raz, chyba że wymaga tego instrukcja.
• Regularnie czyść powierzchnię panelu sterowania miękką, wilgotną szmatką.

Przed rozpoczęciem

Tryb ustawień

Można zmienić ustawienia dźwięku, funkcji automatycznego otwierania drzwiczek, poziomu nabłyszczacza oraz twardości wody zgodnie z preferencjami.

Przechodzenie do trybu ustawień

1. Włącz zmywarkę.
2. Naciśnij i przytrzymaj przycisk Automatyczny (model DW60A60**BB, DW60A60**IB) lub Program (model DW60A60**F*, DW60A60**U*) przez pięć sekund w ciągu 60 sekund od włączenia zmywarki.

- Po przejściu do trybu ustawień na wyświetlaczu pojawi się „0:00”.

Ustawianie dźwięku

Można włączyć lub wyłączyć dźwięk.

1. Naciśnij przycisk Tylko górny kosz, aby wybrać menu ustawień dźwięku.

- Na wyświetlaczu pojawi się bieżące ustawienie. (Ustawienie domyślne: „U1”)

1. Aby zmienić ustawienie, naciśnij przycisk Automatyczny (model DW60A60**BB, DW60A60**IB) lub Program (DW60A60**F*, DW60A60**U*).

2. UO: Dźwięk wyłączony

3. U1: Dźwięk włączony

4. Poczekaj 5 sekund, aby zapisać ustawienie.

Ustawienie funkcji automatycznego otwierania drzwiczek

Aby uzyskać lepsze rezultaty suszenia, można ustawić zmywarkę tak, aby drzwiczki otwierały się automatycznie po każdym programie.

1. Naciśnij przycisk Tabletka wieloskładnikowa, aby wybrać menu ustawień funkcji automatycznego otwierania drzwiczek.

- Na wyświetlaczu pojawi się bieżące ustawienie. (Ustawienie domyślne: „A1”)

1. Aby zmienić ustawienie, naciśnij przycisk Automatyczny (model DW60A60**BB, DW60A60**IB) lub Program (DW60A60**F*, DW60A60**U*).

2. AO: Funkcja wyłączona

3. A1: Funkcja włączona

4. Poczekaj 5 sekund, aby zapisać ustawienie.

Polski48

Ustawienie poziomu nabłyszczacza

Można zmienić ilość nabłyszczacza stosowanego podczas programu.

1. Naciśnij przycisk Opóźniony start, aby wybrać menu ustawień poziomu nabłyszczacza.
2. Na wyświetlaczu pojawi się bieżące ustawienie. (Ustawienie domyślne: F4).
3. Aby zmienić ustawienie, naciśnij przycisk Automatyczny (model DW60A60**BB, DW60A60**IB) lub Program (DW60A60**F*, DW60A60**U*).

4. Można wybrać ustawienie od F1 do F5 (minimum – maksimum).

5. Poczekaj 5 sekund, aby zapisać ustawienie.

Ustawienie poziomu twardości wody

Poziom twardości wody można zmieniać w zależności od twardości wody w danym miejscu. Zmiana tego ustawienia będzie miała wpływ na zużycie soli ze zbiornika soli w zmywarce.

1. Naciśnij przycisk Samoczynne czyszczenie (model DW60A60**BB, DW60A60**IB) lub Dezynfekcja (model DW60A60**F*, DW60A60**U*), aby wybrać menu ustawiania poziomu twardości wody.

- Na wyświetlaczu pojawi się bieżące ustawienie. (Ustawienie domyślne: „H3”).

1. Aby zmienić ustawienie, naciśnij przycisk Automatyczny (model DW60A60**BB, DW60A60**IB) lub Program (DW60A60**F*, DW60A60**U*).

- Można wybrać ustawienie od H1 do H6 (miękka-twarda).

1. Poczekaj 5 sekund, aby zapisać ustawienie.

UWAGA

• Zmień ustawienie zgodnie z tabelą w sekcji „Regulacja zużycia soli” na stronie 54.
  • Ustawienie domyślne: H3.
• Zmywarka regeneruje zmiękczacz wody co 3–4 cykle, w zależności od ustawienia. Jednak po zmianie ustawienia zmywarka zregeneruje zmiękczacz wody w pierwszym cyklu.

Obstuga

Panel sterowania

01 POWER (ZASILANIE) Naciśnij, aby włączyć lub wyłączyć zmywarkę.
02 Program	Naciśnij, aby wybrać wymagany program zmywania. Więcej informacji zawiera część „Omówienie programów” na stronie 52.
03 Tylko górny kosz Naciśnij, aby umyć naczynia, używając tylko górnego kosza.
04 Tylko dolny kosz Naciśnij, aby umyć naczynia, używając tylko dolnego kosza.
05 Dezynfekcja	Po wybraniu tej opcji temperatura wody zwiększa się do 69 °C podczas końcowego płukania w celu zdezynfekowania naczyń w wysokiej temperaturze.Ta opcja nie jest dostępna wraz z opcjami Automatyczny, Szybki, Samoczynne czyszczenie i Delikatny.
06 Tabletka wieloskładnikowa	Wybierz opcję Tabletka wieloskładnikowa, aby użyć tabletki typu 3 w 1, która nie wymaga soli i nabłyszczacza. Ta opcja nie jest dostępna wraz z opcjami Automatyczny, Szybki i Samoczynne czyszczenie.

Polski50

07 Blokada sterowania	Funkcja Blokada sterowania umożliwia zablokowanie przycisków na panelu sterowania z wyjątkiem przycisku POWER (ZASILANIE). Więcej informacji zawiera część „Blokada sterowania” na stronie 56.
08 Opóźniony start	Rozpoczęcie programu zmywania można opóżnić o maksymalnie 24 godziny. Więcej informacji zawiera część „Opóźniony start” na stronie 56.
09 START (Cancel & Drain (Anuluj i wypompuj))	Naciśnij przycisk START w celu rozpoczęcia pracy. Upewnij się, że drzwiczki są zamknięte. Cancel & Drain (Anuluj i wypompuj): Aby anulować aktualnie uruchomiony program i wypompować wodę ze zmywarki, naciśnij i przytrzymaj przycisk START przez 3 sekundy.

Wskaźniki

Wskaźnik braku soli		Zaczyna świecić, gdy skończy się sól w zbiorniku na sól.
WskaźnikUzupełnienie nabłyszczacza		Zaczyna świecić po wyczerpaniu nabłyszczacza w zmywarce.
Wskaźnik Blokada sterowania (modele DW60A609*F*, DW60A608*F*, DW60A609*U*, DW60A608*U*)		Zaczyna świecić, gdy funkcja Blokada sterowania jest włączona.
Wskaźnik Opóźniony start		Zaczyna świecić, gdy funkcja Opóźniony start jest włączona.

Obstuga

Omówienie programów

AUTO | ECO | 010203040506 07

01 Automatyczny	Ten program wykrywa poziom zabrudzenia i automatycznie rozpoczyna optymalny program, który jest odpowiedni dla wszystkich poziomów zabrudzonych przedmiotów.
02 Ekologiczny *	Ten program redukuje zużycie energii i wody, przez co jest odpowiedni dla normalnie zabrudzonych przedmiotów.
03 Intensywny	Wybierz ten program w przypadku bardzo zabrudzonych przedmiotów.
04 Szybki	Wybierz ten program, aby szybko umyć naczynia lekko zabrudzone.Opcje dezynfekcji i dla tabletek wieloskładnikowych nie są dostępne w tym programie.
05 Delikatny	Wybierz ten program w przypadku lekko zabrudzonych, delikatnych przedmiotów, takich jak szklanki. Opcja dezynfekcji nie jest dostępna w tym programie.
06 Ekspresowy 60	Normalnie zabrudzone naczynia codziennego użytku, krótki czas trwania.
07 Samoczynne czyszczenie	Wybierz ten program, aby wyczyścić wnętrze zmywarki. Upewnij się, że zmywarka jest pusta.

* Wartości dla programu Ekologiczny uzyskano, przestrzegając normy testowej EN 60436:2020. Wartości podane dla innych programów stanowią jedynie wskazówkę.

Polski52

Prosta procedura rozpoczęcia

1. Otwórz drzwiczki i załaduj zmywarkę. Pamiętaj, aby usunąć resztki jedzenia i śmieci z naczyń.
2. Napełnij dozownik detergentu. Aby uzyskać lepsze wyniki, dodaj nabłyszczacz.
3. Naciśnij przycisk POWER (ZASILANIE), a następnie wybierz program wraz z niezbędnymi opcjami (Tylko górny kosz, Tylko dolny kosz, Dezynfekcja, Tabletka wieloskładnikowa i Opóźniony start). Niektóre opcje mogą być niedostępne w zależności od programu.

UWAGA

• W przypadku wybrania opcji Tylko dolny kosz należy się upewnić, że naczynia zostały załadowane do dolnego kosza.
• W przypadku wyboru opcji Tylko górny kosz należy się upewnić, że naczynia zostały załadowane do górnego kosza.
• Naciśnij przycisk START i zamknij drzwiczki. Zmywarka rozpocznie program po odsączeniu wody przez kilka sekund.

UWAGA

• Aby zmienić rozpoczęty program, naciśnij i przytrzymaj przycisk START przez 3 sekundy w celu anulowania programu. Następnie wybierz nowy program.
  • Domyślny program to Ekologiczny.
• Aby wznowić pracę po otwarciu drzwiczek w celu zatrzymania zmywarki, po prostu zamknij drzwiczki.

Obstuga

Zbiornik soli

Układ zmiękczania wody służy do usuwania z wody soli i minerałów, które mogłyby mieć szkodliwy lub niekorzystny wpływ na działanie urządzenia. Zalecane jest użycie miękkiej wody w celu uzyskania lepszych wyników. Twarda woda zawiera nieczystości, które mogą żle wpływać na skuteczność zmywania. Zmiękczanie wody jest niezbędne, jeżeli twardość doprowadzanej wody przekracza 1,0 mmol/l (6°d – skala niemiecka).

• Aby zmiękczyć wodę, konieczne będzie użycie soli do zmywarek i ustawienie poziomu twardości doprowadzanej wody. Aby uzyskać więcej informacji na temat poziomu twardości wody w miejscu użytkowania, należy skontaktować się z lokalnym zakładem wodociągów.
• Jeżeli poziom twardości doprowadzanej wody jest niestabilny, w zmywarce należy ustawić najwyższą wartość. Na przykład jeśli twardość wody wynosi od 6,7 mmol/l do 9,0 mmol/l, należy ustawić w zmywarce wartość 9,0 mmol/l.
• Domyślne ustawienie poziomu twardości wody w zmywarce to 3 (2,1–3,0 mmol/l). Jeżeli odpowiada ono poziomowi twardości wody w miejscu użytkowania, nie ma potrzeby wprowadzania zmian.

Regulacja zużycia soli

Zmywarka umożliwia dostosowanie zużycia soli do twardości używanej wody. Aby zoptymalizować i dostosować zużycie soli, należy wykonać następujące czynności:

1. Włącz zmywarkę.
2. Naciśnij i przytrzymaj przycisk Automatyczny (model DW60A60**BB, DW60A60**IB) lub Program (model DW60A60**F*, DW60A60**U*) przez pięć sekund w ciągu 60 sekund od włączenia zmywarki.
3. Po przejściu do trybu ustawień na wyświetlaczu pojawi się „0:00”.
4. Naciśnij przycisk Samoczynne czyszczenie (model DW60A60**BB, DW60A60**IB) lub Dezynfekcja (model DW60A60**F*, DW60A60**U*), aby wybrać menu ustawiania poziomu twardości wody.

5. Na wyświetlaczu pojawi się bieżące ustawienie. (Ustawienie domyślne: „H3”).

6. Aby zmienić ustawienie, naciśnij przycisk Automatyczny (model DW60A60**BB, DW60A60**IB) lub Program (DW60A60**F*, DW60A60**U*).

- Można wybrać ustawienie od H1 do H6 (miękka-twarda).

1. Poczekaj 5 sekund, aby zapisać ustawienie.

UWAGA

• Regulację należy wykonać zgodnie z poniższą tabelą (lub instrukcją obsługi).
  • Ustawienie domyślne: H3.

Polski54

Twardość wody				Ustawienie twardości wody	Zużycie soli (gramy/cykl)	Częstotliwość uzupełniania (cykle/1 kg)
°dH °fH	°Clark mmol/l
0-5 0-9	0-6 0-0	94 H1 0 /
6-11 10	20 7-14	1,0-2,0 H2	20 60
12-17 2	1-30 15-2	1 2,1-3,0	H3 30 50
18-22 3	1-40 22-2	8 3,1-4,0	H4 40 40
23-34 4	1-60 29-4	2 4,1-6,0	H5 50 30
35-55 6	1-98 43-6	9 6,1-9,8	H6 60 20

UWAGA

• 1 dH (skala niemiecka) = 0,178 mmol/l
• 1 Clark (skala brytyjska) = 0,143 mmol/l
• 1 fH (skala francuska) = 0,1 mmol/l
- Informacje o twardości wody w sieci można uzyskać w miejscowym zakładzie wodociągowym.
• UKŁAD ZMIĘKCZANIA WODY

Twardość wody jest w każdym miejscu inna. Jeśli woda używana w zmywarce jest twarda, na naczyniach i sztućcach może utworzyć się osad. Urządzenie jest wyposażone w specjalny układ zmiekczania wody korzystający z soli przeznaczonej specjalnie do usuwania kamienia i minerałów z wody.

- Jak odbywa się regeneracja układu zmiękczania wody (ustawienie: program Ekologiczny i poziom H3)

• Trwa około 2 minut, gdy rozpoczyna się suszenie i zużywa 2 l wody oraz 0,0002 kWh energii
• Regeneracja odbywa się co 5 cykli

Obstuga

Opóźniony start

Rozpoczęcie programu zmywania można opóźnić o maksymalnie 24 godziny w odstępie wynoszącym 1 godzinę. Aby wydłużyć czas opóźnienia, naciśnij przycisk Opóźniony start. Wyświetlana godzina oznacza czas rozpoczęcia programu.

1. Otwórz drzwiczki i załaduj zmywarkę.
2. Naciśnij przycisk Opóźniony start, aby zmieniać czas w odstępach co 1 godzinę.

- Naciśnięcie i przytrzymanie przycisku spowoduje wydłużenie czasu do momentu zwolnienia przycisku.

1. Naciśnij przycisk START i zamknij drzwiczki.

UWAGA

Aby zmienić czas opóźnienia po uruchomieniu zmywarki, naciśnij przycisk POWER (ZASILANIE) i uruchom ponownie zmywarkę.

Blokada sterowania

Aby uniemożliwić dzieciom zabawę zmywarką, funkcja Blokada sterowania blokuje wszystkie przyciski sterowania z wyjątkiem przycisku POWER (ZASILANIE).

• Aby włączyć funkcję Blokada sterowania, naciśnij i przytrzymaj przycisk Blokada sterowania przez 3 sekundy. Po włączeniu funkcji Blokada sterowania nie można wybrać programu lub opcji ani uruchomić zmywarki.
• Aby wyłączyć funkcję Blokada sterowania, ponownie naciśnij i przytrzymaj przycisk Blokada sterowania przez 3 sekundy.
• Funkcja Blokada sterowania pozostaje aktywna po ponownym uruchomieniu zmywarki. Aby anulować funkcję Blokada sterowania, należy najpierw ją wyłączyć.

Konserwacja

Czyszczenie

Utrzymywanie zmywarki w czystości poprawia jej efektywność, ogranicza niepotrzebne naprawy oraz zwiększa jej trwałość.

Powierzchnie zewnętrzne

Plamy na powierzchni zmywarki do naczyń najlepiej jest czyścić na bieżąco. Weź miękką, wilgotną szmatkę i delikatnie oczyść panel sterowania z plam i kurzu.

PRZESTROGA

• Nie używaj benzyny, wosku, rozpuszczalników, chlorowych wybielaczy, alkoholu ani innych substancji chemicznych. Substancje te mogą odbarwić powierzchnię zmywarki i doprowadzić o powstania plam.
• Zmywarka zawiera części elektryczne. Nie należy pryskać wodą bezpośrednio na zmywarkę. Należy chronić podzespoły elektryczne przed wodą.
• W przypadku panelu drzwiczek ze stali nierdzewnej należy użyć środka do czyszczenia stali nierdzewnej do sprzętu AGD i czystej, miękkiej szmatki.

Powierzchnie wewnętrzne

Wnętrze zmywarki należy czyścić regularnie w celu usunięcia brudu lub resztek jedzenia. Wnętrze zmywarki i wewnętrzną część drzwiczek należy przetrzeć wilgotną szmatką do naczyń.

PRZESTROGA

• Nie należy zdejmować przedniej uszczelki (długiej gumowej uszczelki otaczającej otwór zmywarki). Uszczelka zapewnia uszczelnienie wnętrza zmywarki.
• Do usunięcia kamienia lub osadów tłuszczu z wnętrza zmywarki należy użyć wilgotnej szmatki. Alternatywnie można dodać detergentu, a następnie uruchomić pusty program z najwyższą temperaturą płukania.

Konserwacja

Dysze

Aby zapobiec zatkaniu dyszy lub jeśli dysze zostały zatkane, należy wyjąć i wyczyścić każdą dyszę. Podczas demontażu dysz należy zachować ostrożność, aby ich nie uszkodzić.

Górna dysza

1. Otwórz drzwiczki, a następnie wysuń górny kosz, aby odstonić górną dyszę.
2. Odkręć i wyjmij nakrętkę, a następnie wyjmij dyszę.
3. Odetkaj i wyczyść dyszę.
4. Włóż ponownie dyszę, a następnie dokręć ręką nakrętkę.
5. Obróć ręką dyszę, aby sprawdzić, czy jest prawidłowo zamocowana.

Dolna dysza

1. Otwórz drzwiczki, a następnie wysuń dolny kosz. Dolna dysza jest widoczna na dole.
2. Odetkaj i wyczyść dyszę.
3. Ponownie włóż dyszę.
4. Obróć ręką dyszę, aby sprawdzić, czy jest prawidłowo zamocowana.

Czyszczenie wewnętrzne

Zalecamy comiesięczne wykonywanie czyszczenia wewnętrznego. Można w tym celu wybrać program Samoczynne czyszczenie lub Intensywny, bez ładowania naczyń. Jeżeli woda z wodociągu jest twarda, można zapobiegać odkładaniu się kamienia w zmywarce, dodając kwasek cytrynowy do detergentu w zmywarce.

Polski58-

Filtr

Czyszczenie filtra najlepiej wykonywać co miesiąc.

1. Otwórz drzwiczki i wyjmij najpierw dolny kosz.

2. Obróć uchwyt filtra w lewo, aby odblokować filtr dużych cząsteczek.

3. Wyjmij filtr dużych cząsteczek, a następnie wyjmij znajdujący się pod spodem cylindryczny mikrofiltr.

1. Usuń brud i nieczystości z mikrofiltra i filtra dużych cząsteczek.

2. Spłucz je pod bieżącą woda, a następnie wysusz.

3. Włóż ponownie filtr, a następnie filtr dużych cząsteczek.

4. Obróć uchwyt filtra w prawo, aby zablokować.

PRZESTROGA

Sprawdź, czy filtr dużych cząsteczek jest dobrze zamknięty. Luźna pokrywa może zredukować skuteczność filtra.

Długoterminowa obsługa

Jeśli zmywarka nie będzie używana przez dłuższy czas, najpierw opróżnij ją całkowicie, a następnie odłącz wąż doprowadzający wodę. Zamknij zawór dopływu wody i wyłącz odpowiadający bezpiecznik. Woda pozostała w wężach lub wewnętrznych elementach zmywarki może spowodować jej uszkodzenie.

Polski60-

Rozwiązywanie problemów

Punkty kontrolne

W przypadku wystąpienia problemu ze zmywarką należy najpierw sprawdzić poniższą tabelę i spróbować wykonać sugerowane czynności.

Firma Samsung nie ponosi odpowiedzialności za jakiekolwiek zniszczenie, uszkodzenie lub problemy związane z bezpieczeństwem produktu spowodowane próbą naprawy przez nieautoryzowane punkty serwisowe oraz samodzielną lub nieprofesjonalną naprawą, podczas której nie były przestrzegane instrukcje naprawy oraz konserwacji. Wszelkie uszkodzenia spowodowane próbą naprawy przez osoby inne niż autoryzowani partnerzy Samsung nie będą objęte gwarancją.

Objaw Możliwa	przyczyna Czynność
Zmywarka nie rozpoczyna pracy.	Drzwiczki nie są całkowicie zamknięte.	Sprawdź, czy drzwiczki są zablokowane i całkowicie zamknięte.Sprawdź, czy górny kosz jest prawidłowo podłączony do dyszy.Sprawdź, czy górny kosz został prawidłowo złożony.
	Przewód zasilający nie jest podłączony.	Sprawdź, czy urządzenie jest zasilane.
	Woda nie jest doprowadzana.	Upewnij się, że zawór dopływu wody jest otwarty.
	Panel sterowania jest zablokowany.	Wyłącz funkcję Blokada sterowania.
Zmywarka wydziela brzydki zapach.	Pozostała woda z poprzedniego programu.	Opróżnij zmywarkę, dodaj detergent i uruchom program Szybki. Dotyczy to tylko niektórych modeli.
Woda pozostała w zmywarce po zakończeniu programu.	Wąż odpływowy jest zgięty lub zatkany.	Wyprostuj i udrożnij wąż.

Rozwiązywanie problemów

Objaw Możliwa przyczyna Czynność
Na naczyniach są resztki jedzenia.	Wybrano nieprawidłowy program.
	Filtry są zapchane lub nie są prawidłowo dokręcone.
	Użyto niewystarczającej ilości detergentu.
	Ciśnienie wody jest zbyt niskie.
	Dysze są zatkane. • Oczyć i udrożnij dysze.
	Naczynia zostały nieprawidłowo załadowane lub załadowano zbyt dużo naczyń.
	Woda jest zbyt twarda.
Naczynia nie są wystarczająco suche.	W dozowniku nie ma nabłyszczacza lub użyto go zbyt mało.
	Załadowano zbyt wiele naczyń.
	Podczas rozładowywania szklanek i kubków woda wylewa się na inne naczynia.
	Użyto wielu tabletek z detergentem bez wybierania opcji Dezynfekcja.

Polski62

Objaw Możliwa	przyczyna Czynność
Zmywarka jest zbyt hałaśliwa.	Zmywarka generuje dźwięk po otwarciu pokrywy dozownika i podczas pracy pompy odpływowej.	• Jest to zjawisko normalne.
	Zmywarka do naczyń jest ustawiona nierówno.	• Wypoziomuj zmywarkę.
	Dysze uderzają w naczynia, przez co słychać stuknięcia.	• Uporządkuj naczynia.
Na naczyniach pozostaje żółty lub brązowy nalot.	Kawa i herbata powoduje zabrudzenia.	• Użyj programu z wyższą temperaturą.
Wskaźniki nie zaczynają świecić.	Przewód zasilający nie jest podłączony.	• Sprawdź, czy urządzenie jest zasilane.
Dysze nie obracają się swobodnie.	Dysze są zablokowane pozostałościami jedzenia.	• Wyczyść dysze.
Na naczyniach pozostaje biała powłoka.	Woda jest zbyt twarda.	• Sprawdź wskaźnik uzupełniania soli oraz czy ustawienia układu zmiekczania odpowiadają twardości wody w miejscu użytkowania.• Upewnij się, że korek zbiornika soli jest prawidłowo dokręcony.
Na panelu sterowania widoczne są pęcherzyki powietrza i rysy.	Powietrze dostaje się pod folię ochronną, powodując powstawanie tych efektów.	• Usuń folię ochronną z panelu sterowania.

Rozwiązywanie problemów

Kody komunikatów

Jeśli zmywarka nie działa, na wyświetlaczu może być widoczny kod informacyjny. Należy sprawdzić poniższą tabelę i spróbować wykonać sugerowane czynności.

Kod Czynność
LC	Kontrola wyciekuZamknij zawór dopływu wody. Otwórz domową skrzynkę bezpieczników i wyłącz bezpiecznik zmywarki. Następnie skontaktuj się z monterem w sprawie naprawy. Jeśli problem nadal występuje, skontaktuj się z lokalnym centrum serwisowym firmy Samsung.
4C	Kontrola dopływu wodySprawdź, czy zawór dopływu wody nie jest zamknięty, dopływ wody nie jest zablokowany, albo czy zawór lub przewód doprowadzający wodę nie jest zamarznięty lub zatkany przez ciała obce. Jeśli problem nadal występuje, skontaktuj się z lokalnym centrum serwisowym firmy Samsung.Sprawdź filtr i rurę odpływową. W przypadku niedrożności wyczyść. Jeśli problem nadal występuje, skontaktuj się z lokalnym centrum serwisowym firmy Samsung.
AC	Kontrola komunikacji z płytką drukowanąNieprawidłowa komunikacja między główną płytką drukowaną i pomocniczą płytką drukowaną.Jeśli problem nadal występuje, skontaktuj się z autoryzowanym centrum serwisowym firmy Samsung.
HC	Kontrola wysokiej temperatury grzaniaKontrola funkcji. Opróżnij zmywarkę, dodaj detergent i uruchom program. Jeśli problem nadal występuje, otwórz domową skrzynkę bezpieczników i wyłącz bezpiecznik zmywarki. Następnie skontaktuj się z centrum serwisowym firmy Samsung.
tC	Kontrola termistoraCzujnik temperatury jest zdeformowany lub uszkodzony (zwarcie lub przerwa w obwodzie). Jeśli problem nadal występuje, skontaktuj się z autoryzowanym centrum serwisowym firmy Samsung.
PC	Kontrola silnika dystrybutoraNieprawidłowa praca zespołu silnika dystrybutora lub głównej płyty PCB. Jeśli problem nadal występuje, skontaktuj się z lokalnym centrum serwisowym firmy Samsung.

Jeśli dowolny kod informacyjny ciągle się pojawia na ekranie, skontaktuj się z lokalnym centrum serwisowym firmy Samsung.

Części zamienne* dla użytkowników końcowych są dostępne przez co najmniej 10 lat**.

* Odpowiednie części: zawiasy i uszczelki drzwiczek, inne uszczelki, ramiona natryskowe, filtry odpływowe, półki wewnętrzne i plastikowe urządzenia peryferyjne, takie jak kosze i pokrywy.
** Oznacza to co najmniej 10 lat po wprowadzeniu przez firmę Samsung ostatniego egzemplarza danego modelu na rynek.

Polski64

Tabela programów

Program Automatyczny Ekologiczny Intensywny
Kolejność programu	Zmywanie wstępne (45 °C) ▶ Zmywanie zasadnicze (55 °C-65 °C) ▶ Płukanie ▶ Płukanie ▶ Gorące płukanie (50 °C-55 °C) ▶ Suszenie ▶ Koniec	Zmywanie zasadnicze (50 °C) ▶ Płukanie ▶ Gorące płukanie (50 °C) ▶ Suszenie ▶ Koniec	Zmywanie wstępne (50 °C) ▶ Zmywanie zasadnicze (65 °C) ▶ Płukanie ▶ Płukanie ▶ Gorące płukanie (60 °C) ▶ Suszenie ▶ Koniec
Zużycie wody (l) 10	6-15,9 10 16,5
Zużycie energii (kWh)	1,050-1,551	0,848 (DW60A6092**)0,836 (DW60A6082**)0,950 (DW60A6090**)0,936 (DW60A6080**)	1,651
Czas programu (min)	80-150 210 205

Program Szybki	Delikatny Ekspresowy 60
Kolejność programu	Zmywanie zasadnicze (40 °C) ▶ Gorące płukanie (40 °C) ▶ Gorące płukanie (55 °C) ▶ Koniec	Zmywanie wstępne (40 °C) ▶ Zmywanie zasadnicze (50 °C) ▶ Płukanie ▶ Gorące płukanie (50 °C) ▶ Suszenie ▶ Koniec	Zmywanie zasadnicze (55 °C) ▶ Płukanie ▶ Gorące płukanie (50 °C) ▶ Suszenie ▶ Koniec
Zużycie wody (l) 11	13,5	11,5
Zużycie energii (kWh)	0,781 0,902	0,853
Czas programu (min) 38		120	60

Program	Samoczynne czyszczenie
Kolejność programu	Zmywanie wstępne (45 °C) ▶ Zmywanie zasadnicze (70 °C) ▶ Płukanie ▶ Gorące płukanie (70 °C) ▶ Suszenie ▶ Koniec
Zużycie wody (l)	15,1
Zużycie energii (kWh)	1,241
Czas programu (min)	145

Tabela programów

UWAGA

• Czas programu różni się w zależności od wybranych opcji oraz ciśnienia i temperatury doprowadzanej wody.
• Zmywarka opróżnia automatycznie pozostałą wodę, jeśli nie była używana przez ostatnie 5 dni.
• Zużycie prądu zależy od temperatury wody i/lub załadunku. Jeśli zbiornik nabłyszczacza jest pusty, czas i temperatura mogą się nieznacznie zwiększyć.
• Jeśli nabłyszczacz nie jest używany, czas programu i temperatura mogą się nieznacznie zwiększyć.

Dodatek

Transport/przemieszczanie

Upewnij się, że zmywarka jest pusta i nie ma żadnych luźnych części. Najpierw opróżnij zmywarkę w następujący sposób.

1. Po zakończeniu opróżniania wody otwórz drzwiczki.
2. Wyłącz zmywarkę i odłącz zawór wody.
3. Odłącz wąż doprowadzający wodę i wąż odpływowy.

PRZESTROGA

Podczas przenoszenia zmywarki nie należy nią potrząsać ani kiwać. Pozostała woda może kapać ze zmywarki.

Ochrona przed mrozem

Jeśli zmywarka będzie przez dłuższy czas przechowywana w miejscu, w którym może wystąpić mróz, należy ją opróżnić. Szczegółowe instrukcje zawiera sekcja „Transport/przemieszczanie”.

Utylizacja zmywarki i ochrona środowiska

Zmywarka do naczyń została wyprodukowana z materiałów, które można przetwarzać. Utylizacja zmywarki do naczyń musi odbywać się w zgodzie z lokalnymi przepisami dotyczącymi utylizacji odpadów. Odetnij przewód zasilający, aby urządzenie nie zostało podłączone do źródła zasilania. Zdemontuj drzwiczki, aby uchronić dzieci i zwierzęta przed zamknięciem w urządzeniu.

Dodatek

Wskazówka dotycząca oszczędzania wody i energii

• Program Ekologiczny jest odpowiedni do mycia normalnie zabrudzonych naczyń i do tego zastosowania jest najbardziej efektywnym programem pod względem łącznego zużycia energii i wody; ponadto służy do oceny zgodności z przepisami UE dotyczącymi ekoprojektowania (ROZPORZĄDZENIE KOMISJI (UE) 2019/2022).
• Ręczne wstępne płukanie naczyń prowadzi do zwiększonego zużycia wody i energii i nie jest zalecane. Przed załadowaniem naczyń do zmywarki należy za pomocą noża lub innych sztućców usunąć jedynie większe resztki jedzenia.
• Doprowadzana woda może mieć do 60 °C – podłączenie gorącej wody do zmywarki umożliwia ograniczenie zużycia energii.
• O ile to możliwe, lepiej jest wypełnić cały kosz, ale bez przeładowywania.
• Naczynia należy załadować do koszy prawidłowo, aby zapobiec uszkodzeniom i niskiej skuteczności urządzenia.
• Zbyt duża liczba naczyń i ich nakładanie się na siebie może zmniejszyć skuteczność mycia i suszenia.
  Naczynia należy załadować w zalecany sposób.
• Naczynia z wkłęśłym dnem należy umieszczać pod kątem, aby umożliwiać spływanie wody.
• Naczynia należy rozmieścić tak, aby nie zakłócały działania dysz i dozownika detergentu. Może to przyczynić się do lepszej skuteczności mycia i suszenia oraz zapobiec powstawaniu hałasu spowodowanego uderzaniem dyszy w naczynia.
• Aby zapobiec urazom, noże i inne ostro zakończone sztućce należy wkładać do kosza ostrzem w dół lub kłaść je poziomo.
• Aby oszczędzić wodę i energię, należy korzystać z programu Ekologiczny. Program Ekologiczny jest najbardziej wydajnym programem zmywania normalnie zabrudzonych naczyń.
• Należy stosować właściwą ilość detergentu i nabłyszczacza, zgodnie z wytycznymi producenta.
• Zmywarka do naczyń zużywa mniej wody w porównaniu do zmywania ręcznego.
• Informacje na temat przepisów dotyczących ekoprojektu można znaleźć na stronie www.samsung.com/support.

Informacje z bazy EPREL

Aby uzyskać dostęp do informacji o etykiecie energetycznej tego produktu w Europejskim Rejestrze Etykiet Energetycznych (EPREL), należy przejść na stronę https://eprel.ec.europa.eu/qr/*****, gdzie ***** to numer rejestracyjny EPREL produktu.

Numer rejestracyjny można znaleźć na etykiecie znamionowej produktu.

Polski68

Dane techniczne

MODEL		DW60A6090F*	DW60A6090U*	DW60A6090BB	DW60A6090IB
		DW60A6092F*	DW60A6092U*	DW60A6092BB	DW60A6092IB
		DW60A6080F*	DW60A6080U*	DW60A6080BB	DW60A6080IB
		DW60A6082F*	DW60A6082U*	DW60A6082BB	DW60A6082IB
Typ Wolnostojąca			Do montażu pod blatem	Do całkowitej zabudowy	Do całkowitej zabudowy (wysuwany)
Zasilanie 220-240 V		~, 50 Hz
Ciśnienie wody 0,04-1,0 MPa
Pojemność zmywarki	DW60A609* Zastawa 14-osobowa
	DW60A608* Zastawa 13-osobowa
Moc znamionowa 1760-2100 W
Wymiary (szerokość x głębokość x wysokość)		598×600×845 mm	598×570×815 mm	598×550×815 mm
Masa (bez opakowania)		53 kg (modele DW60A609*)51,5 kg (modele DW60A608*)	45 kg (modele DW60A609*)43,5 kg (modele DW60A608*)	43,5 kg (modele DW60A609*)42 kg (modele DW60A608*)	44 kg (modele DW60A609*)42,5 kg (modele DW60A608*)
Masa (w opakowaniu)		59 kg (modele DW60A609*)57,5 kg (modele DW60A608*)	51 kg (modele DW60A609*)49,5 kg (modele DW60A608*)	49,5 kg (modele DW60A609*)48 kg (modele DW60A608*)	51 kg (modele DW60A609*)48,5 kg (modele DW60A608*)

Zgodność ze standardami

UWAGA

Informacje na temat testu porównywalności.

Modele DW60A609\*

• Pojemność zmywarki: Zastawa 14-osobowa
  • Standard testowy: EN 60436
• Ustawienie kosza górnego: niższe położenie
• Program zmywania: Ekologiczny
• Dodatkowe opcje: Brak
  • Ustawienie poziomu nabłyszczacza: F4
  • Ustawienie poziomu twardości wody: H3
• Dawka standardowego detergentu: Zmywanie zasadnicze 22 g
• Sposób ułożenia przedmiotów pokazują poniższe rysunki

Górny kosz 1. Filiżanki 2. Spodki 3. Szklanki 4. Kubki 5. Szklanc miski 6. Małe misoczki 7. Talerze deserowe 8. Talerze obiadowe 9. Talerze głębokie 10. Półmiski owalne 11. Talerze deserowe z melaminy 12. Miski z melaminy 13. Mały garnek 14. Brytfanna

Kosz na sztućce 1. Łyżki stołowe 2. Widelce 3. Noże 4. Łyżeczki do herbaty 5. Łyżeczki deserowe 6. Łyżki do nakładania 7. Widelce do nakładania 8. Łyżki wazowe

Polski70

Modele DW60A608\*

• Pojemność zmywarki: Zastawa 13-osobowa
  • Standard testowy: EN 60436
• Ustawienie kosza górnego: niższe położenie
  • Program zmywania: Ekologiczny
  • Dodatkowe opcje: Brak
  • Ustawienie poziomu nabłyszczacza: F4
  • Ustawienie poziomu twardości wody: H3

- Dawka standardowego detergentu: Zmywanie zasadnicze 21 g

- Sposób ułożenia przedmiotów przedstawiono na poniższych rysunkach

Górny kosz 1. Filizanki 2. Spocki 3. Szklanki 4. Kucki 5. Brytfanna 6. Mały garnek 7. Talerze deserowe 8. Talerze obiadowe 9. Talerze głębokie 10. Półmiski owalne 11. Talerze deserowe z melaminy 12. Miski z melaminy 13. Szklane miski 14. Miseczki do deserów 15. Kosz na sztucce

Kosz na sztućce Kosz na sztućce IN ← 1. Łyzki stołowe 2. Widelce 3. Noże 4. Łyzeczki do herbaty 5. Łyzeczki deserowe 6. Łyzki do nakładania 7. Widelce do nakładania 8. Łyzki wazowe

SAMSUNG

MASZ PYTANIA LUB UWAGI?

KRAJ TELEFON STRONA INTERNETOWA
ALBANIA 045 620 202 www.samsung.com/al/support
BOSNIA 055 233 999 www.samsung.com/ba/support
North Macedonia 023 207 777 www.samsung.com/mk/support
BULGARIA	0800 11131 - Безплатен за всички оператори*3000 - Цена на един градски разговор или споредтарифата на мобилният оператор09:00 до 18:00 - Понеделник до Петък
CROATIA 072 726 786 www.samsung.com/hr/support
CZECH	800 - SAMSUNG(800-726786)
HUNGARY 0680 SAMSUNG (0680-726-7864) www.samsung.com/hu/support
MONTENEGRO 020 405 888 www.samsung.com/support
POLAND	801-172-678* lub [phone]*(opłata według taryfy operatora)
ROMANIA	0800872678 - Apel gratuit*8000 - Apel tarifat în rețea
SERBIA 011 321 6899 www.samsung.com/rs/support
SLOVAKIA	0800 - SAMSUNG(0800-726 786)
LITHUANIA	8-800-77777 www.samsung.com/lt/support
LATVIA	8000-7267
ESTONIA	800-7267 www.samsung.com/cc/support
SLOVENIA	080 697 267 (brezplačna številka)
Kosovo 038 40 30 90	www.samsung.com/support

DD81-04050E-02
