Característica	Detalhes
Tipo de fogão	Fogão a gás
Número de bocas	4 bocas
Dimensões (L x P x A)	60 x 60 x 85 cm
Potência total	8 kW
Tipo de forno	Forno a gás
Capacidade do forno	65 litros
Funcionalidades do forno	Grelhador, convecção
Sistema de segurança	Termopar de segurança
Material da superfície	Esmalte
Cor	Aço inoxidável
Energia consumida	Gás
Manutenção	Limpeza com água e sabão, peças removíveis
Garantia	2 anos

Perguntas frequentes - CH64DCT CANDY

Como acender o fogão CANDY CH64DCT?

Para acender o fogão, gire o botão do queimador que deseja usar no sentido horário até a posição de ignição e mantenha pressionado por alguns segundos até que a chama acenda.

O que fazer se a chama não acender?

Verifique se o gás está aberto e se o botijão ou a rede de gás está em funcionamento. Certifique-se também de que o queimador está corretamente instalado e limpo.

Como limpar a superfície do fogão?

Use um pano macio e um limpador suave para cozinha. Evite produtos abrasivos que possam riscar a superfície.

Como ajustar a temperatura dos queimadores?

Basta girar o botão do queimador para a direita ou para a esquerda para ajustar a temperatura entre baixa, média e alta.

Como substituir as grades de cozimento?

Levante delicadamente as grades de cozimento e remova-as. Coloque as novas grades alinhando-as com os suportes no fogão.

O que fazer se o fogão estiver com cheiro de gás?

Desligue imediatamente o fogão, abra as janelas para ventilar o ambiente e não provoque faíscas. Contate um profissional para avaliar a situação.

O fogão CANDY CH64DCT é compatível para uso externo?

Não, este fogão é projetado apenas para uso interno. Não o utilize ao ar livre.

Como ajustar a altura dos pés do fogão?

Os pés são ajustáveis. Basta desparafusar ou parafusar para ajustar a altura conforme suas necessidades.

Existe um modo de segurança para crianças no fogão?

Este fogão não possui um modo de segurança para crianças integrado. Recomenda-se supervisionar as crianças quando estiverem próximas ao fogão.

Como usar a função temporizador no fogão?

Ajuste o temporizador girando o botão de tempo até a hora desejada. O temporizador tocará quando o tempo acabar.

MANUAL DE UTILIZADOR CH64DCT CANDY

1. Protecao Do Ambiente 125
   2.Instalacao 125
2. Ligação eletrica 125
3. Conselhos de utensilios de cozinha 127
   5.Uso 127
4. Limpeza e manutenção 129
5. Resolucao de problemas 130
6. Pó-s-tratamento 130

OBSAH

SK

BEZPECNOSTNE POKNY 131

1. OchranaŽivotného prostredia 132
2. Instalácia 132
   3.Elektrické zapojenie 132
   4.Odporucany riad. 134
   5.Pouzivanie. 134
3. Istenie a udrzba 136
   Riesenie problemov7. 136
4. Popredajná starostlivost' 137

SAFETY INSTRUCTIONS

1. COLLEGAMENTO ELETTRICO

A	B	C	D
A	B	C	D

Recomendamos que conserve as instruções de instalação e utilizesação para referencia futura e que, antes de instalar o fogão, anote o número de série para o caso de precisar de obter ajuda do serviceência pos-venda.

AVISO: o equipamento e as partes acessveis estao quentes durante a utilizacao. Cuidado para evaporar tocar os elementos de aquecimento. As crianças com menos de 8 anos de idade devem ser mantidas afastadas do equipamento, exceto quando supervisionadas continuamente.

AVISO: use apenas os resguardos de placas desenhados pelo fabricante do equipoamento de cozinha ou os indicados pelo fabricante do equipoamento nas instruções de'utilização ou os incluíos na entrega do equipoamento. O uso de resguardos errados pode provocar acidentes.

AVISO:deer alimentos com gordura ou com oleo a cozinhoar sem supervisao pode ser perigoso e pode provocar incendios. NUNCA tente apagar um fogo com agua! Desligue o equipamento e tape a chama com, por exemple, uma tampa ou um cobertor de fogo.

AVISO: perigo de incério - não colque nada sobre as superficies de cozedura.

AVISO: se a superficie estiver Rachada, não toque no vidro e desluge o equipamento para fazer a possibídia de ocurrencia dechoqueétrico. Este equipamento pode ser uso por crianças a partir dos 8 anos de idade e por pessoas com incapacidade física, sensorial ou mental, ou sem experiência e conheçimentos para o fazer, desde que supervisionadas ou devidamente orientadas relativamente ao uso seguro do equipamento e sobre os perigos envolvidos. As crianças devem ser supervisionadas para garantir que não brincam com o equipamento. A limpeza e a manutenção não deve ser realizada por crianças sem a supervisão de umadulto.

CUIDADO: o processo de cozedura deve ser supervisionado. Um processo de cozedura curto deve ser supervisionado continuamente.

É altoamente recomendável manter as crianças afastadas das zones de cozedura durante o periodo de funciona um quando está desligadas mas quando o indicator de calor residual estiver ligado, para fazer risco de correção de queimaduras graves.

Este equipamento não foi desenhado para ser operado através de um temporizador externo ou Sistema de controlo remotoeparado.

Se presentes, não olhe fixamente para a lampa de halogeneo da plac.

Ligue uma ficha com contacto de terra ao cabo de alimentacao que suporte a tensao, corrente earga indicadas na etiqueta. A toma deve ser adequada para a cargo indica na etiqueta e delve ter um contacto de terra ligado e operacional. O conductor de terra é de cor amarelo-verde.Esta

operação deve ser realizada por um profissional qualificado. Em caso de incompatuldade entre a tomada e a ficha do equipamento, peça a um eletricista qualificado para substituir a tomada por除外 do tipo correto. A ficha e a tomada devem estar em conformidade com as normas de corrente do País de instalação doorno.

A ligação da fonte de potência también pode ser realizada colocando um disjunto omnipolar entre o equipamento e a fonte de potência que possa(agendar a entrega Tmaxa ligada e que cumpra alegiseração atual.

O cabo de terra amarelo-verde não deve ser interrompido pelo disjuntor. A tomada ou o disjuntor omnipolar uso deve ser fácilmente acessivel quando o equipamento está instalado.

A desconexão deve ser conseguida colocando a ficha accesível ou incorporando um interruptor na cablagem fixa de acordo com as regras de cablagem.

Se o cabo de alimentação estiver danificado, deve ser substituídoelo fabricante,elo seu agente de服务于 ou por pessoas qualificadas, para fazer perigo. O conductor de terra (amarelo-verde) deveter mais de 10mm do lado do bloco de terminais.A sequção de conduutores internos deve ser apropriadapara a potênciaabsorvidaela placar (indicada na etiqueta).O cabo de potênciadeveser do tipo HO5V2V2-F.

Não coloque objetos metalicos, como facas, garfos, colheres ou tampas sobre a plac. Podem ficar quentes.

Folhas de alumínio e panelas plácicas não devem ser colocadas sobre as zonas de aquecimento. DepoS de cada'utilização, é necessário limpar a placá para fazer a acumulação de sujidade e gordura. Caso contrário, a sujidade e a gordura são cozinhadas novamente quando o fogão é usado, provocando fumo e cheiros desagradáveis, sem mentionar o risco de incência.

Nunca use vapor ou sprays de alta pressão para limpar o equipamento.

Não toque nas zonas de calor durante o acontecimiento ou algo um tempo antes a utilização. Não cozinhar alimentos diretamente sobre a placar vitrocerâmica.

Cologne sempre o recipiente no centro do disco ondve vai cozhar. Nao coloque nada sobre o paine de controlo.

Não use a placacomo superficiedetrabalho.

Nao use a placacomotabua de corte.

Não coloque itens pesados por cima da plac. Se cairem sobre a plac, poder causar danos.

Não use a placapara armazenar itens.

Não deslize utensílios de cozinha sobre a plac.

Não é necessária qualquer operação/definição adicional de forma a operar o aparecido nas frequências indicadas

1. PROTEÇÃO DO AMBIENTE

Este equipamento está marcado de acordo com a Diretiva Europeia 2012/19/UE sobre Resíduos Elétricos e Equipamento Eletrónico (REEE).

O RREE contém substancias polentes (que pode ser perigosas para o meio ambiente) e componentes basicsicos que pode ser reutilizados.

É importante que os REEe sejam submetidos a tratamentos especialicos, para remover e eliminar inadequamente todos os poluentes e recuperar e

reciclar todos os materiais.

As pessoas desempenham um papel importante para garantir que os REE não representam um problema ambiental; é essential que sejam cumpridas algumas regrasbasicas:

• Os RREE não devem ser tratados como lixo dométrico.
• Os RREE devem ser entregaes nos pontos de recolha adequados administrados pelo@municipio ou por entreprises registadas. Em muitos paises, para grandes RREE, pode estar disponible a recolha domestica.

Em muitos País, quando compra um aparecido novo, o antigo pode ser devolvido ao retalhista que deve proceder à sua recolha gratamente, numa base de um-para-um, desde que o equipamento sera de tipo equivalente e tenha as meuras funções do equipoamento novo fornecido.

2. INSTALLAÇAO

A instalacao de um aparecido homesteado é uma operacao complicada que, se não for realizada corretemente, pode afetar seriamente a segurarce de bens, proprietadas ou pessoas. Por esta razao,deve ser realizada por uma persona professionalmente qualificada de acordo com as normas tecnicas.

Caso esta recomendação sera ignorada e a instalação sera realizada por uma pessoa não qualificada, o Fabricante declinaMASTER responsabilitadepor qualier falha的技术a do aparelho, resultante ou não em danos em bens ou propriedades ou que possa provocar ferimentos em pessoas ou animais.

Depois de removada a embalagem, certifique-se de que o equipamento não está danificado; caso contrario, contacte o revendedor ou o service pos-venda do fabricante.

Certifique-se de que o mobiliário onde o equipoamento sera instalado e todos os moveis nas proximidades são fabricados com materiais que podem suportar temperatas altas (min 100^ ).

Além disso, todos os laminados decorativos devem ser fixos com cola de alta resistência.

O equipoamento pode ser instalado num moleval embarcido no modo "Padrao" (vide a figura 1) ou "Embutida" (vide a figura 2).

A espessura do tempo deve ser entre 25 e 45 mm.

Nota: As dimensoes do perimetro interior sao as mesmas para a instalacao padrao

Deixe uma distência de, pelo menos, 55 mm entre a placá e a parede traseira e de, pelo menos, 150 mm entre a placá e o|móvel vertical ou paredes laterais. Se for instalado um|móvel acima da placá, a distência minima requireperida é de 700 mm.

Ao instalar um exaustor por cima da plac, consulte os requisitos de instalacao especificos para o exaustor, embaro em qualquer caso, a distancia entre a plac e o exaustor nao possa ser inferior a 700~mm (vide a figura 3)

Se a parte inferior da placá estiverAdjacente a uma area normalmente acessevel para operações de manutenção ou limpeza, deve ser colocado um separator 20mm abaixo da parte inferior da placá. (vide a figura 4)

Não deve colocar um Separator se instalar umorno por baixo da plac, e a distancia minima entre a parte inferior da plac e o forn o não deve ser inferior a 10mm .Nao instale fornos sem arrefecimento debaixo esta plac e instale o forn o comprindo meticulosamente os requisitos de instalacao do mesmo. (vide a figura 5)

É fornecida com a placá uma junta vedante estanque. Coloque a junta vedante em volta do fundo da placá conforme a descrição e confirma de que fica devidamente ajustada para fazer qualquer fuga para os moveis de apoio. (vide a figura 6)

Fixação normal:

• Retire os clipes de fixação do saco de acessórios e aparafuse-os na posicao indicada na caixa inferior. (Nao aperte os parafusos de forma a bloquear os clipes, que devem mover-se livrente) (vide a figura 7)

• Insira a placna posicao central de corte.

• Rode os clipes e aperte-os completeness. (vide a figura 8)

Fixação Retire quatre molas do saco de accesarios e aparafuse-as na caixa inferior como lostrado na figura. (vide a figura 9) Centre e insira a plac. Pressione os lados da placaté ficar bem apoiadas em todo o seu perimetro. (vide a figura 10)

INSTALAÇÃO EMBUTIDA

DepoS de verificar se a posicao da placé é a correta, preencha o espoço entre a bancada e a placá com um adesivo de silicone. Aplique uma camada de silicone com um raspador ou com um dedo humedecido comágua e sabão antes de se formar. Não use a placá até a camada de silicone estar completenesse seca. (vide a figura 11)

3. LIGACAO ELETRICA

A	B	A	B	A	B	A	B
C	D	C	C	C	D	C	D

ESQUEMA 1-3 ESQUEMA 2-4 ESQUEMA 5 ESQUEMA 6 ESQUEMA 7

	A	B	C	D
ESQUEMA 1-3	2300W	1800W	1200W	1200W
ESQUEMA 2-4	1800W	2500W	1200W	-
ESQUEMA 5	1800W	750+900+1050W	1200W	-
ESQUEMA 6	1000+1200W	1800W	1200W	1200W
ESQUEMA 7	1800W	1800W	1200W	1800W

 Segundo o Modelo 1. "+" 2. " 3. TEMPORIZADOR 4. LED adicional da zona de cozedura 5. Indicador do programa zona de cozedura 6. Ponte "A instalacao deve estar em conformidade com as normas e as diretivas." O fabricante declina qualquer responsabilitadepor qualquer dano que possa ser causado por uso inadequado ou não incorreto. AVISO: O fabricante não pode ser responsabilizzato por nenhum incidente ou pelas consequências que possam surgir durante o uso de um aparelho não ligado à terra ou ligado a uma terra cuja continuidade é defeituosa. Antes de qualquer operacao eltrica, verifique a tensione de alimentacao aparestada no contour eletrico, o ajuste do disjuntor, a continuidade da ligationao a terra para a instalacao e se o fusivel e o adequado. A ligação eletrica à instalação deve ser realizada de acordo com a potência nominal do equipamento; isto deve ser feito atraves de um interruptor limitador omnipolar. Se o equipamento tiver uma tomada, esta deve ser instalada de forma a que fique accesivel. O fio amarelo/verde do cabo de alimentacao eletrico deve ser ligado ao terra de always os terminais da alimentacao eletrica do equipamento. Para qualquer questionao sobre o cabo de alimentacao, consulte o Servico pos-vesta ou um techniciano qualificado. Se a placacestiver equipada com o cabo de alimentacao,deveser ligadaauna fontede alimentacao de220-240Ventre fase e neutro. No entanto, é possivel ligar a placà a: Trifasico 220-240 V3 Trifasico 380-415 V2N Para realizar a nova ligação, siga as instruções abaixo: Antes de fazer a ligação, certificado-se de que a instalação está protegada por um fusivel certo e que está equipada com cabos de uma secção sufficientemente grande para alimentar o equipamento normalmente. Vire a plac, lado do vidro contra a bancada, com cuidado para proteger o vidro. Abra a tampaPGA ordem seguinte:    - Desaparafuse o grampo de cabo "1"; - Encontre as duas quias localizadas nos lados; - Coloque a lamina de uma chave de parafusos plana na fronte de cada quia "2" e "3" e pressione; - Retire a tampa.

Para libertar o cabo de alimentacao eletrica:

- Remova os parafusos que seguram o Bloco de terminais que contém as barras de derivacao e os conduutores do cabo de alimentacao; - Puxe para fora o cabo de alimentacao.

Operacoes a realizar para fazer uma nova ligation:

- SeLECTIONO o cabo de alimentacao de acordo com as recomendacoes na tabela; - Passe o cabo de alimentacao pelo grampo; - Descarne a extremidade de cada conductor do cabo de alimentacao circa de 10mm ,considerando o comprimento solicitado do cabo para a ligation ao bloco de terminais; - De acordo com a instalacao e com a ajuda de barras de derivacao quedeeria ter recuperado na primeira operacao,fixo o conductor comopresentado no grfico; - Fixe a tampa; - Aparafuse o grampo de cabo.

Nota: certificque-se de que os parafusos da placacde bornes estao apertados.

Operações a realizar para fazer uma nova ligação:

-Seleciono o cabo de alimentacao de acordo com as recomendaoes na tabela; - Passe o cabo de alimentacao pelo grampo; - Descarne a extremidade de cada conductor do cabo de alimentacao circa de 10 mm, considerando o comprimento solicitado do cabo para a ligacao ao bloco de terminais; - De acordo com a instalação e com a ajuda de barras de derivação que deveria ter recuperado na primaira operação, fixe o conductor como aparecido no grácfo; - Fixe a tampa; - Aparafuse o grampo de cabo.

ATENÇA:

Se for necessário substituir o cabo de alimentação, ligue o fio de acordo com as seguições cores/códigos:

AZUL	Neutro	(N)
CASTANHO	Tensão	(L)
AMARELO-VERDE	Terra	(♣)


Ligação aos terminais no Bloco terminal

	ESQUEMA "1-6"	ESQUEMA "7"
MONOFÁSICO ou TRIFÁSICO 220-240 V~
Cabo HO5V2V2F	3x2,5 mm²	3x4 mm²
TRIFÁSICO 220-240 V3~
Cabo HO5V2V2F	4x1,5 mm²	4x1,5 mm²
TRIFÁSICO 380-415 V2N~
Cabo HO5V2V2F	4x1,5 mm²	4x1,5 mm²

 N = Neutro PE = TerraL1 / L2 / L3 = Fase

4. CONSELHOS DE UTENSILIOS DE COZINHA

Usar utensildos de cozinha de boa qualidade é importante para encontrar o melhor desempenso da sua plac.  - Use sempre utensílicos de cozinha de boa qualidade com bases perfeitamente planas e espessas: O uso deste tipo de utensílicos de cozinha impedira pontos quentes que fazem com que os alimentos se agarrem. Panelas e tachos em metal espesso proporcionam uma distribuição uniforme do calor. - Certifique-se de que a base do recipiente está seca: Ao enchcer as panelas com liquidos ou ao usar uma que tenha estado guardada no frigorífico, assegure-se de que a base da panela está completenessque antes de a colocar sobre a plac. Isto ajuda a evacitar manchar a plac. - Use panelas cujo diametro sera grande o suficiente para cobrir completeness a superficie do disco: O tamanho da panela não deve ser inferior ao da area de aquecimento. Se for ligeiramente mais larga a energia sera utilizesc con sua maxima eficiência A ESCOLHA DAS PANELAS - as seguiates informacoes naoaabdar a escolher utensilios de cozinha que garantem um bom desempenso. Aço inoxidável: Altamente recomendado. Especialmente bom com uma base chapeada tipo sanduiche. A base sanduiche combina os benefíciaos do aço inoxidável (aspeto, duravididade e estabilitadé) com as vantageiros do aluminio ou do cobre (condução de calor, distribuição de calor uniforme). Aluminio: Recomendam-se utensilios pesados. Boa conducividade. Os residuos de aluminio aparecem por vezes na forma de riscos na placu, mas poder ser removidos se forem limpos imeditamente. Devido ao seu baixo punto de fusao, não deve ser uso aluminioAGO. Ferro fundido: Utilizavel, mas não recomendado. Desempenho frac. Pode arranhar a superficie. Fundo de cobre / faianca: Recomendam-se utensilios pesados. Bom desempenho, mas o cobre pode deleiar residuos que podem aparecer como riscos. Os residuos podem ser removidos, desde que a placia sera limpa de immediato. Não deixe estasANELas ferver e evaporar até a segura. O metal sobraquecido pode fundir-se na placá de vidro. Uma panela em cobre sobraquecia deixa residuos que mancham permanentemente a placá. Porcelana / esmalte: Bom desempenho apenas com uma base finala, suave e plana. Vidro cerámico: Não recomendado. Desempenho frac. Pode arranhar a superficie.

5.USO

Como seleccionar o;nivel de gestao da potencia

Através da função "Gestão de potência" o Utilizador pode fazer a potência Tmaxima que pode ser alcancada pela placá. Afuncao de gestao de potencia está apenas disponivel durante os primeiros 30 segundos aposo se ligar a plac. Existe inclusive a possiblidade de repetir este ajuste desligando e ligando a ficha. Atraves do ajuste da potencia maxima permitida, a plac ajusta automaticamente a distribuiacao nas varias zonas de cozedura de forma a que este limite nunca sera excedido; com a vantagem adicondual de se poder gerir simultaneamente todas as zonas sem problemas de sobrecarga. O paciente pode definir a potencia maxima da placac entre 2,5kW e a potencia relacionada maxima da placac (isto pode ser alterado de acordo com o modelo) (por exemple, se a potencia maxima da placac for 7,2 kW, o nivel de potencia maximo para o ajuste é entre 2,5kW e 7,2kW). Na alterations da compra, a placat estadedefinida para a potencia maxima. Depois de ligar o aparelho à corrente elétrica, dentro de 30 segundos pode definir o nível de potência com base nos pontos ilustrados em baixo: 1.- Ligue a plac. 2.- Deixe o controlo tátil terminar o seu processo de inicialização. 3.- Antes de passarem 30 segundos toque durante 5 segundos na tecla " 4 - Depois esse momento aparece esta mensagem no visor.  5 - Utilizando a tecla 'Mais' e a tecla "Menos" pode ajustar-se o valor de gestão de potência. Neste exemple entre 6500 e 2500w. quando o valor querido está的选择acion, toque ao mesmo tempo na 'tepla 'Mais' e na tepla 'Menos' durante 5 segundos.  6 - Quando este processo está terminado, ouve-se um sinal sonoro longo e daß-se um reset. O processo de arranque é novamente gerado.  7 - Depois do processo de arranque, no visor do temporizador, aparece a gestão de potência ECO.  Após isso, o controlo tátil não permite nenhuma combinação que possa excesser este limite Eco

LIGAR/DESLIGAR (ON/OFF) a zona de aquecimiento

 Para LIGAR um disco, toque em qualquer zona de aquecimento durante 400 ms. É ouvido um sinal sonoro longo e o valor "0" aparece na zona do visor do disco respetivo, indicando oível de potência. 1) Se o visor aparecer a posicao 0, deslga automaticamente après 10 segculos e emite o som da sequencia de DESLIGAR dessa zona. 2) Se existir uma indicação de calor residual no visor que esteja LIGADO, mas na potencia 0, aparece um "0" intermitente. 3) Se a função de broqueio estiver ativa, não é possivel LIGAR uma zona. Para DESLIGAR um disco, toque na zona de aquecimento durante 1,2 segundo. São emittedos 3 sons curtos e a letra "H" épresentada no visor da zona desligada seagate existir calor residual. A zona sera DESLIGADA. 1) Se o visor aparecer a posicao 0, desiga automaticamente antes 10 segundos e emite o som da sequencia de DESLIGAR dessa zona. 2) Se existir uma indicação de calor residual no visor que está DESLIGADO, mas aparece um "H" até que arrefeca completeness. 3) Como que a funcao de bloqueio esteja ativa, é possivel DESLIGAR uma zona. Se apenas um disco estiver ativo e este estiver desligado, serao ouvidos 4 sons curtos,indicando que a placia está desligada.

Selecionar uma zona

Quando a zona está LIGADA, a iluminação produzida é de menor intensidade para as zonas não selecionadas que está LIGADAS.  Se apenas uma zona estiver LIGADA, por defeito esta zona ja está的选择法, sem que sera necessário pressionar rapidamente (150 ms) a tecla de seleção.

Aumentar/diminuir o nível de potência

 Com uma pressão curta nas teclas +' ou -,,aumenta ou diminui o digito da potência nas zonas selecionadas: 0-1-2-3...9-P 1. Pressões mais longas nas teclas + ou -, aumento/diminui o;nivel de potência mais rapidamente. Com um aumento rápido, a potência vai até ao;nvel 9,e para uma potência mais alta, é necessária另外一个 pressão curta na tecla+. Não é emitido nenhum som com o ].aqueiro/diminuição rápido do;nivel de potência. 2. Depois de atingido o nivel de potência P, pressionar a tecla + novamente não altera o nivel de potência para 0. Depois de atingido o nivel de potência 0, pressionar a tecla novamente não muda o nivel de potência para P. 3. Com uma zona LIGADA no nível de potência 0, se a zona estiverque, o 0 fica intermitente. Após 10 segundos, o 0 desaparece dando lugar à letra "H", que aparece fixa no visor. Com uma pressao curta nas teclas +ou -, aumenta ou diminui o digito da potencia nas zonas selecionadas: 0-1-2-3...9-P 1. Pressões mais longas nas teclas + ou -, aumento/diminui o;nivel de potência mais rapidamente. Com um aumento rápido, a potência vai até ao;nvel 9,e para uma potência mais alta, é necessária另外一个 pressão curta na tecla+. Não é emitido nenhum som com o aumento/diminuição rápido do;nivel de potência. 2. Depois de atingido o[nivel de potência P, pressionar a tecla + novamente não altera o[nivel de potência para 0. Depois de atingido o[nivel de potência 0, pressionar a tecla novamente não muda o[nivel de potência para P. 3. Com uma zona LIGADA noível de potência 0, se a zona estiverque, o 0 fica intermitente. Após 10 segundos, o 0 desaparece dando lugar à letra "H", que aparece fixa no visor. 4. quando um disco é的选择ado e as teclas '+e' - são tocadas ao mesmo tempo, oível de potência passa para '0', mas o disco permanece的选择ado durante 10 segculos. Se o disco tiver sido temporizzato, o temporizador é DESLIGADO. Em muitos casos estação so ocorre dependendo da configuração do controle tátil. Os exemplos segueis são apenas informativos. A experiencia pessoal irá fazer adaptar estas configurações ao seu gosto e hábitos pessoas.

Opção de Bloqueio de Crianças

 Esta ação é executada quando as teclas '+' e '-' foram tocadas em simultâneo. Assim, sempre que uma tecla é tocada, os visores aparecem aleiça "L" durante 2 segundos e o disco permanece no mesmo estado. Para desativar o Bloqueio de Crianças, siga o mesmo processo explicado anterionmente. De seguida, é emitido um sinal sonoro curto e os visores exibem a letra "n". A plac permanece desbloqueada. Nota: Um bloqueio de crianças automatico é ativado 15 horas depuis da placar estar totalmente desligada.Esta funcao pode ocorro automaticamente, embarra sera necessario programa-la. Consulta a secao de Configurações do Utilizador.

Zonas duplas / triplas

Para LIGAR o anel de extensions dupla, é necessário que a zona principal associada já se encontrar LIGADA e oivel de potência indicado deve ser superior a 0. 8.1- LIGAR zona dupla 1^ Pressione brevemente a tecla para LIGAR o anel de extensions. O LED sobre a tecla da extensions LIGA se aunao estiver LIGADO. 2^ Pressione brevemente a tecla para DESLIGAR o anel de extensao E emitido um som curto depos de cada pressao na tecla da extensao. 8.2- LIGAR zona triplea 1^ Pressione brevemente a tecla para LIGAR o 1^ anel de extensao. O LED 1 sobre a tecla da extensionsa LIGA se o anel da extensiono estiver LIGADO (LED esquerdo no caso da zona tripla, LED do centro e umico no caso de zona dupla) 2^ Pressione brévamente a tecla para DESLIGAR o 2^ anel de extensions. 2 Os LED sobre a tecla de extensions LIGAM se os 1^ e 2^ anel de extensions estiverem LIGADOS 3^ Pressione brevemente a tecla de extension para DESLIGAR o 1^ e 0^ 2° anel de extension. E emitido um som curto antes de cada pressao na tecla da extension.

Funcao de ponte

A ponte sou pode ser"Ativada quando antes os discos estao desligados..Um disco da ponte foi selecionado,para ativar a funcao ponte é necessario tocar na tecla ponte E emitido um sinal sonoro e o LED da zona acende se a zona estiver ativada. Ambos os/discos ponte sera selecionados em simultaneo. Depos dos discos selecionados, se o nivel de potencia nao for o nivel de desejado, requel com as teclas ^+ e- Ambos os visores dos discos ponte aparecem o mesmo;nivel de potência. A funcao termina: - Se a tecla ponte for tocada no modo de configuração - Se o'utilizar選擇ar o nível de potência "0"

Segurarca de transbordamento

Algo (um的对象或 um liquido) pressiona qualquer tecla durante mais de 5 segundos. São emitidos 2 sons curtos +1 som longo a cada 30 segundos quando a tecla estiver a ser pressionada. A plac DESLIGA. Este simbolo mantém-se intermitente quando o objeto não for退回 ou o liquido limpo e seco.

Temporizador

A funcão Temporizador pode ser ativada na teclapropria ou tocando simultaneamente as teclas ^+ e-. Em eles os casos, o disco deve ser selecionado e seu niven de potencia deve ser superior a 0. Dumas opções发展目标: O controlo tátil tem a sua OWNa exibicão do temporizador (veja a figura acima) Seleciona zona a ser temporizada. Nivel de potencia da zona superior a 0. 1) Com as teclas "+" ou "-", o tempo do temporizador pode ser的选择ado. Sem sinais sonoros na mudança de hora. 2) Pressionar em simultaneo as teclas "+" do temporizador para que este sera cancelado (ir para 00). 3) Se as teclas "+" ou "-" do temporizador foram mantidas pressionadas durante o tempo TBD, ocorrue uma configuraçãoIndicator de calor residual (em discos radiantes -> calculado)

Podem ser usados osleasedosindicadores para indicação do "calor residual".Com este proposto pode ser definido um horario:Tempo de aquecimento restante = f (nivel de potencia, tempo defunacionamento).

Enquanto a temperatura na superficie do vidro da placar for superior a 65 oC (valor teorico), esta condição sera≧mostrada no visor associado com um "H".

Para gerar una temperatura acima de 65^ , um disco deve estar em funciona por tempo determinado, dependendo este tempo do nthelde potencia. Depois desse tempo terexpired, oviso de calor residual sera lostrado quando o disco estiver desligado.

Segurarca Automática Desligada

Se o;nvel de potência não for alterado durante um determinado tempo, o disco correspondente desliga-se automaticamente.

O tempo máximo em que um disco pode ficar ligado depende do niveau de cozedura selecionado.

Power level	Max. time on (hours)
1	10
2	5
3	5
4	4
5	3
6	2
7	2
8	2
9	2
P	2

NOTA: se uma situação de sobreaqueamento ocorro durante a operação dos niveis de potência mais altos, o controlo da Placa irá fazer automaticamente oível de potência para proteger a placar contra o sobreaqueamento.

6. LIMPEZA E MANUTENÇAO

• Antes de realizar qualquer trabalho de manutenção na plac, deixa a arrefecer.
• Devem ser usados apenas os produits, (cremes e raspadores) desenhados especialmente para superficies ceramicas de vidro. Podem ser adquiridos em lojas da especialidade.
• Evite derrames, poised qualquer coisa que caia sobre a superficie da placàtica rapidamente queimada e dificulta a limpeza.
• É aconseilhavel manter longe da placà todas as substantías que são suscétiveis de derreter, como itens de plástico, acúcar ou produits à base de acúcar.

MANUTENCAO:

• Coloque algunos gotas do produits de limpeza especializzato na superficie da plac.
• Esfregue todas as manchas com um pano macio ou com papel de cozinha ligeiramente humido.
• Limpe com um pano macio ou papel de cozinha seco até a superficie estar limpa.

Sealgumas manchas nao sairem:

• Coloque mais algumas gotas do produits de limpeza especializado na superficie.

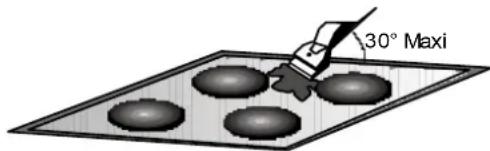

• Passe um raspador, segurando-o num angulo de 30^ contra a placar, até que as manchas desapareçam.
• Limpe com um pano macio ou papel de cozinha seco até a superficie estar limpa.
• Repita a operação, se necessário.

ALGUMAS SUGESTOES:

A limpeza frequente deixa uma camada protetora que é essencial para fazer ricos e desgaste. Certifique-se de que a superficie está limpa antes de usar a placar novamente. Para remove asmares deixadas pela água, use algumas gotas de vinagre branco ou sumo de limão. De seguida, limpe com papel absorvente e algumas gotas de liquido de limpeza especializzato.

A superficie de cerámica de vidro resiste acos riscos dos recipientes de cozedura de dato plano, embara sera sempre melhor levantar-los quando os passar de uma zona para outra.

NB:

Nao use uma esponja muito molhada.

Um raspador com uma lamina de barbear não danifica a superficie, desde que seja mantido num angulo de 30^

Nunca deixe um raspador com uma lamina de barbear ao alcance das crianças.

Nunca use produits ou pós abrasivos.

A estrutura metalica: Para limpar com segurar a estrutura metalica, lave com agua e sabão, enchagine e(before seque com um pano macio.

Qualquer alteracao na cor da superficie vitroceramica nao afeta o functiimento ou a estabilitadde superficie. Estas descoloracoes são principalmente resultado de residuos de alimentos queimados ou do uso de panelas fabricadas em materiais como aluminio ou cobre; estas manchas são dificeis de remover.

7. RESOLUÇÃO DE PROBLEMAS

As zonas de cozedura não fervem ou apenas fritam lentamente

Useapanaspanelcomfundoplano.Secuesguirveralguma luz entreapanelaeaplacaazone naoestá transmitircalor corretamente.

O[fundo da panela delve cobrir completeness o diametro da zona的选择ada.

A cozedura é muito lenta

Estão a ser usadas panelas inadequadas. Use apenas utensílos de fundo plano, que são pesados e tem um diamétro igual ao da zona de cozedura.

Pequenos ricos ou abrasoes na superficie do vidro da plac

A limpeza realizada não é a recomendada ou as panelas tem o fundo aspero; particulas como grados de areia ou sal entre a placu e o fundo da panela. Consulte a secção "LIMPEZA"; certificque-se de que os fundos das panelas estao bem limpos antes de usar e utilize apenas panelas comundo plano. Os riscos podem diminuiir se foraita a limpeza corretemente.

Marcas de metal

Não deslize panelas de alúnio sobre a plac. Consulte as recomendações de limpeza.

Usa os materiais correiros, mas as manchas persistem. Use uma lamina de barbear e consulte a seção "LIMPEZA".

Manchas escuras

Use uma lámina de barbear e consulte a secção "LIMPEZA".

Superficies claras na plac

Caramelização ou plácico fundido na plac.

Consulte a secção "LIMPEZA".

A placanãofuncionaoucertaszonasnãofuncionam

As derivações não está posicionadas corretamente na placá de terminais.

Verifique se a ligação está feita e se o poinel de controlo está bloqueado. Desbloqueie a plac.

A placanão desliga.

O painei de controlo está bloqueado. Desbloqueie a plac.

Frequencia das operacoes on/off para zonas de cozedura

Os ciclos on-off variam de acordo com o;nivel de calorrequiredo:

• Nivel baixo: tempo de operação curto,

• Nivel alto: tempo de operação longo.

A placanão estáafuncionar.

Verifique a condição dos fusíveis/disjuntores no local. Confirme não ocorrêu uma falha de energia.

A plac desligou-se sozinha.

O interruptor principal (tecla ON/OFF) foi acidentalmente tocado ou está algoj的人物 em cima de algoj. Ligue novamente a unidade sem que nenhumbjecto se encontre sobre o teclado. Digite as configurações novamente.

Exibe F enumeros

Se aparecer um F e他们在no visor, a unidade detetou uma falha. Aabela segunte lista as ações a fazer para corrigir o problema.

8. POS-TRATAMENTO

Antes de contactar um Engenheiro de Servico, confirme o segunte:

A ficha está corretamente inserida e ligada;

Se a falha não puder ser identificada, deslige o equipoamento - não lhe mexa - contacte o Centro de Assistência Tecnica. O equipoamento é fornecido com um certificado de garantia que assegura que o mesmo sera reparado gratamente no Centro de Assistência Tecnica.

Visor do disco	Falha	Ação
F0	Erro no software do controle tátil.	Se ocorrê umerro,desígue evolte a ligar aplaça àfonte de alimentação. Se oerro persistir,contacte o的服务pós-venda. Se oerro aparecer de repente durante ofuniquenamento normal,contacte o的服务pós-venda.
Fc	A zona de controle tátil está muito quente e desíligou todos os discos.	Aguarde até a temperatura descer. Aplaça funçionará automaticamente quando a temperatura atingir um valor normal.
Ft	O sensor de temperatura do controle tátil pode estar danificado.	Aguarde até a temperatura descer. Se a mensagem persistir quando a temperatura atingir o valor ambiente,contacto o的服务pós-venda.
FE	O sensor de temperatura do controle tátil pode estar danificado.	Aguarde até a temperatura descer. Se a mensagem persistir quando a temperatura atingir o valor ambiente,contacto o的服务pós-venda.
Fb	Sensibilidade excessiva em qualquer tecla.	Confirma se aplaça está montada corretamente. Certifique-se de que as teclas tocam corretamente a superficie de videotro.
FU / FJ	Erro do teclado de segurança	Esteerro éuma verificacao automatica do teclado. Desaparece quando a verificacao automatica volta para um valor seguro. Se oerro persistir,contacto o的服务pós-venda.
FA	Erro do teclado de segurança	Esteerro éuma verificacao automatica do teclado. Desaparece quando a verificacao automatica volta para um valor seguro. Se oerro persistir,contacto o的服务pós-venda.
FC / Fd	Erro do teclado de segurança	Esteerro éuma verificacao automatica do teclado. Desaparece quando a verificacao automatica volta para um valor seguro. Se oerro persistir,contacto o的服务pós-venda.
Fr	Erro de segurança do controlador de relé	Algum dos controladores de relé pode estar com algoim problema. Desígue aplaça da fonte de alimentação,aguarde um minuto e ligue-a novamente. Se oerro persistir,contacte o的服务pós-venda.

BEZPECNOSTNÉ POKNY

Odporucame vam,aby ste si navod na pouzitie a instalaciu ponechali pre mozné pouzitie v buducnosti, a pred instalaciou varnej dosky si pozna cate jej seriove cislo pre priad, ze budete potrebovat pomo popredajneho servisu.

O fabricante nao sera responsabilizzato por qualquer incorrecao resultante erros de impressao ou transcricao presentes esta brochura. Reservamo-nos o direito de efetuar alteracoes ao produits conforme necessario, incluindo osinterestinges de consumo, sem prejuizo dascharacteristicas relacionadas com a seguranca ou a funcao.

SK

Virobca nezodpoveda za ziadne nepresnosti obsiahnute v tejlo brozure sposobene chybam Ilae alebo prepisu. Vyhradzujeme si pravo vykonat zmeny na virobkoch podf potreby, vratane zlepsen i zaujme spotreby bez toho, aby doslo k negativnenu ovplyvnienu bepeznochstich alebo funkcnich charakteristik spotrebica.

AR
