NAVODILA ZA UPORABO CH64DCT CANDY

1. Varovanje okolja 61
2. Namestitev 61
3. Prikljucitev na elektrichno napetost 61
4. Nasvet glede posode za kuhalno plošćo 63
   5.Uporaba 63
   6.Ciicenje in vzdrrzevanje 65
5. Reševanje težav 65
6. Popravila 65

SADRZAJ

SR

BEZBEDNOSNAUPUTSTVA 67

1.Zaistita zivotne sredine 68
2.Ugradnja 68
3. Prikljucivanje na elektrichnu mrezu 68
4. Saveti za korišćenje posuţa na ugradnoj ploči ....70
5.Upotreba 70
6. Ciścenje i odrzavanje 72
7. Rešavanje problema 72
8. Naknadno odrzavanje 72

3MICT

UA

IHCTPYKJI3 3TEXHIKNBE3NEKN 74

1.3axnCT HABKoNnHbOro cepeNoBua 75
2.BcTaHOBJIeHHra 75
3.EneKtpnue niknoueHH 75
4.ПорадицювбopyпocудядяВИКОРИСТАнгЯнВариьни nobepхни 77
5.Eknpnyataqia nobepxhi 77
6.OuHennTa o6cnyroByBaHH79
7. MoKJIbI npO6JIem Ta ix BnpiUeHHra 80
8.ПicnnapoDAxHneO6cnyroByBaHHra 80

cBdBPXKAHNE

BG

HCTPYKUIN 3A BE3ONACHOCT.81

1. 3aunTa Ha OKoHaTa CpeDa... .82
2. MoHTax 82
   3.EneKtpnuecko Cbbp3BaHe 82
   4.CbBET OTHOCHO roTBapCKnTe cbIOBe, NOxOJa3a nnOTObE 84
3. ⅢnoJ3BaHe 84
4. NoucTbaHe n TexHuecka noDpBkka.. 86
5. Pa3peuabahe ha npo6nemn 87
   8.CneInpoJax6eNo o6cnykBaHe 87

CONTENIDO

ES

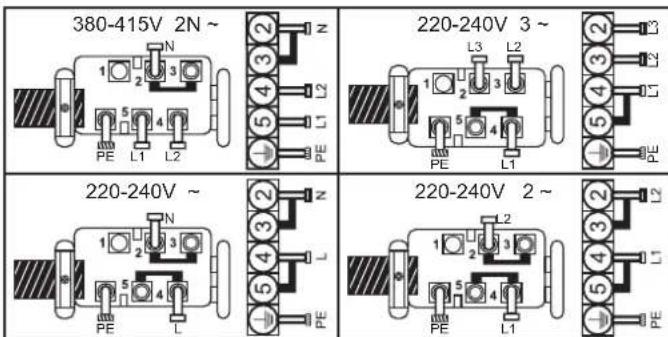

Pripojeni ke svorkam na svorkovnici

	USPORÁDÁNÍ "1-6"	USPORÁDÁNÍ "7"
JEDNA FÁZE nebo DVE FÁZE 220-240 V~
Kabel HO5V2V2F	3x2,5 mm²	3x4 mm²
TRI FÁZE 220-240 V3~
Kabel HO5V2V2F	4x1,5 mm²	4x1,5 mm²
TRI FÁZE 380-415 V2N~
Kabel HO5V2V2F	4x1,5 mm²	4x1,5 mm²

L1/L2/L3 = Fáze N = Střed PE = Zemnéni

4. DOPORUCENI OHLEDNE NADOBI PRO VARNOU DESKU

Sklo-keramika: nedoporucije se. Nizký vykon. Múze povrch poškrábat.

5.POUZITI

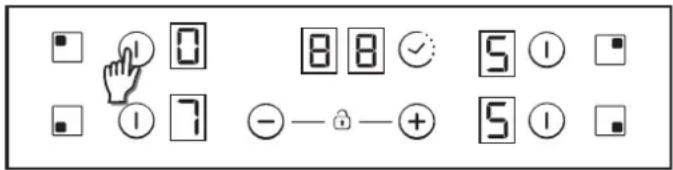

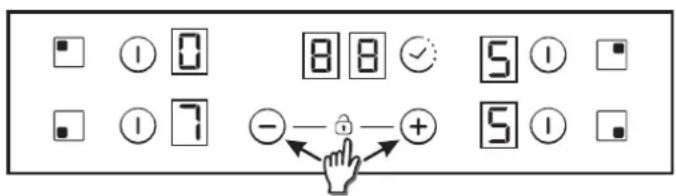

Jak zvolit stipen frizeny vkykonu

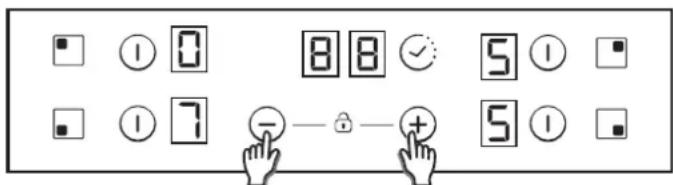

Ujistete se, ze je spravné zapojeni. Ovladaci panel je uzamčen.

Odemkène varnou desku.

Varna deska nelze vypnout.

Ovladaci panel je uzamcen. Odemknete varnou desku.

Frekvence zapinani/vypinani varnych zon

Priporocamo vam, da navodila za namestitev in uporabo shranite za poznejso uporabo in pred namestitvijo kuhalne plošće zabelezite njeno serijsko stevilko v primeru, ce potrebujete pomoč poprodajega servisa.

OPOZORILO: Naprava in dostopni deli se med uporabo segrejejo. Pazite, da se ne dotikate grelnih elementov. Otroci mlajsi od 8 let ne smejo uporabljati naprave, razen ce so pod stalnim nadzorom.

OPOZORILO: Uporabljaje samo zašcite kuhalnih plošć, ki jih je izdelal proizvajalec naprave za kuhanje ali ki jih je proizvajalec navedel v uporabniških navodilih kot primerne, ali zašcite, ki so vgrajene v napravi. Uporaba neustreznih zašit lahko povzroči nasreće.

OPOZORILO: Nenadzorovano kuhanje na plošci
z mastjo ali oljem je lahko nevarno in lahko
privede do požara. NIKOLI ne poskusajte gasiti
požara z vodo, temvec izklopite napravo in nato
pokrijte ogenj, npr. sPokrovom ali požarno odejo.
OPOZORILO: Nevarnost požara: na kuhalnih
povrsinah ne hranite predmetov.

OPOZORILO: Ce je povrsina počena se nedotikajte stekla in izklopite napravo, da bi se izognili morebitnemu elektricnemu udaru.

To napravo lahko uporabljajo otroci od osmega leta naprej in osebe z zmanjsanimi telesnimi, senzoričnimi ali razumskimi sposobnostmi oziroma osebe s pomanjkanjem izkušenj ter znanja lahko uporabljajo napravo samo pod nadzorom ali ce so dobili ustrezna navodila glede varne uporabe naprave in ce se zavedajo nevarnosti, ki jih njena uporaba prinaša. Zagotovite ustzen nadzor otrok in preprečite igranje z napravo. Čišćenja in vzdřevanja otroci ne smejo izvajati brez nadzora.

POZOR: Postopek kuhanja mora biti pod nadzorom. Kratkotrajni postopek kuhanja mora biti pod stalnim nadzorom.

Zelo priporočljivo je, da se otroci zadržujujo proc od območja kuhanja medtem, ko so kuhalne cone v uporabi ali ko so izklopljene, dokler indicator preostale toplote sveti, da se prepreci tveganje resnih opeklin.

Ta naprava ni namenjena za upravljanje z zunanjim casovnikom ali locenim systemom daljinskega upravljanja.

Ne zrite v elemente halogenskih luči kuhalne plošće, Če so prisotni.

Vtikač napajalnega kabla priklopite v vticnico, ki izpolnjupe zahtve glede napetosti, toka in moči, ki so navedene na oznaki naprave, vticnica pa mora biti tudi ustrezno ozemljena. Vtčnica mora zagotavlji utrezno moč, ki je navedena na oznaki naprave, biti mora ozemljena in v brezhinem stanju. Kabel za ozemljitev je rumeno-zelene barve. Priklop naprave mora izvesti ustrezno usposobljena oseba. Če vtčnica

in vtika nista združljiva, Naj ustrezno usposobljeni elektro-serviser zamenja vticnico s takšno, ki se bo prilegala vtikaču. Vtičnica in vtikač morata izpolnjevati veljavne norme v državi, kjer bo naprava priklopljena v omrežje.

Priklop v elektricno omrezejhe je mozno izvesti tuditako, da je napajanje urejeno prek ustrezne varovalke, vgrajene med napravo in vir napajanja, ki zagotavlja, da obremenitev omrezejna ne presega predpisane zakonodaje.

Rumeno-zelenega kabla ni dovoljeno prekinjati z varovalko. Vtičnica ali varovalka, ki sta vgrajeni med vtičnico in napravo, morata po namestitvi naprave ostati enostavno dostopni.

Prekinitev napajanja mora biti mozna bodisi z odklopom vtikača iz vtičnice, oziroma prek dodatno vgrajenega stikala, namešcenega skladno s pravili elektro-stroke.

Ce je napajalni kabel poškodovan, ga mora zamenjati predstavnik proizvajalca, pooblasčene servisne službe ali druga strokovno usposobljena oseba, kajti menjava je lahko nevarna. Kabel za ozemljitev (rumeno-zelen) mora na strani priključka biti daljiši od 10 mm. Odsek notranjih prevodnikov mora ustrezati moci, ki jo absorbira kuhalna plošča (označena na oznaki). Napajalni kabel mora biti vrste HO5V2V2-F.

Na kuhalno plošco ne polagajte kovinskih
predmetov, kot so noži, vilice,Žlice aliPokrovi. Tis
se lahko segrejejo.

Aluminijaste folije in plastichnih posod ni dovoljeno polagati na ogrevano območje.

Po vsaki uporabi je potrebno kuhalno plošco nekoliko očistiti, da se prepreci nabiranje umazanije in masčobe. Če le-to pustite, se bo ta ponovno segrevala pri naslednji uporabi kuhalne plošće ter se smodila ter oddajala dim in neprijjetne vonjave, poleg nevarnosti širjenja požara.

Za ciscenje aparata nikoli ne uporabljaje pare ali visokotlačnega pršila.

Med uporabo in še nekaj Časa po uporabi se ne dotikajte ogrevanih povrsin.

Hrane nikoli ne kuhajte neposredno na steklokeramični kuhalni plošci.

Vedno uporabljale ustrezno kuhinjsko posodo. Posodo vedno položite na sredino enote, na kateri kuhate. Na upravljalno plošco ne polagajte ničesar.

Kuhalne plošće ne uporabljaje kot delovno povrsino.

Povrsine ne uporabljaje kot rezalno plošco.

Ne hranite težkih stvari nad kuhalno plošco. Ce le-te padejo na kuhalno plošco, lahko povzrocijo poskodbe.

Kuhalne plošće na uporabljajte za shranjevanje kakrsnih koli predmetov.

Kuhnjske posode ne volecite po kuhalni plošči.

Za delovanje aparata na nazivni frekvenci niso potrebne dodatne operaciye oz. nastavitve.

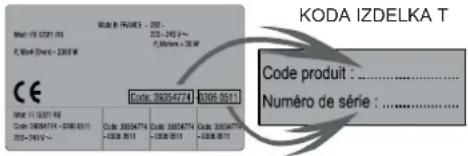

Identifikacijska plošča (namešcena pod spodnjim ohišjem kuhalne plošće)

1. VAROVANJE OKOLJA

Ta naprava je označena skladno z dolocili Evropske Direktive 2012/19/EU o odpadni elektrichi in elektronski opremi (OEEO).

Ta oprema vsebuje takotrupene snovi (ki imajo lahko negativne vplive na okolje) kot tudi osnovne komponente, ki jih je mozno ponovno uporabiti.

Tovrstno opadno opremo je obvezno potrebnogo specificno obravnavati in ustrezno odstraniti

strupene, hkrati pa obnoviti in ponovno uporabiti dolocene se uporabne materiale.
Posamezniki imajo lahko pomembn vlogo pri zagotavljanju, da OEEO ne postane okoljsko vprašanje; nujno je treba upoštevat i nekatera osnovna pravila:
- Odpadne elektricne in elektronske opreme ne smemo obravnavati kot gospodinjske opadke.
- Odpadno elektricno in elektronsko opremo je treba dostaviti na predisisana mesta za zbiranje tovrstnih odpadkov. V veliko državah je organizirano prevzemanje odpadne elektricne in elektronske opreme na domu.
V veliko državah lahko ob nakupu nove naprave staro brezplačno dostavite trgovcu, Če je le-ta naprava iste vrste, kot tista, ki ste jo kupili.

2. NAMESTITEV

Namesčanje gospodinjskega aparata je zaplenen postopek, ki lahko, v kolikor ni izveden pravilno, resno vpliva na varnost Živil, predmetov ali oseb. Iz tega razloga ga mora opraviti strokovno usposobljena oseba v skladu s tehnici nimi predpisi.

V primeru, da se ta nasvet zanemari in namestitev izvede nekvalificirana oseba, proizvajalec ne odgovarja za tehnicne okvare naprave, ne glede na to, ali le-te povzrocijo poskodbe blaga ali lastnine ali poskodbe oseb ali zivali.

Po odstranitvi embalaze se prepričajte, da naprava ni poskodovana, sicer se obrìnite na prodajalca ali na poprodajni servis proizvajlca. Poskrbite, da bo pohistvo, v katerem bo naprava namešcena, in vse drugo pohistvo v blžini, izdelano iz materialov, ki lahko prenesejo visoke temperature (min. 100 °C).

Poleg tega je treba vse dekorativne laminate pritrditi z lepilom z visoko odpopnostjo.

Napravo Iahko namestite v vgrajeno pohistvo v nacinu "Standard" (glej sliko 1) ali "Vgradni" (glej sliko 2).

Debelina delovne plošće mora biti med 25 in 45 mm.

Opomba: Dimenzije notranjega obsega so enake pri standardni namestitvi.

Med kuhalno plošco in zadnjo steno mora biti majmanj 55 mm in majmanj 150 mm med kuhalno plošco in navpichnim pohistvom ali stenami na bočni strani. Če boste nad kuhalno plošco vgradili pohistvo, mora majmanjsa razdalja znašati 700 mm.

Pri namescapanu nape nad kuhaln ploso, si oglejte pogoje namestitve za napo, vendar pa v nobenem primeru ne sme biti razdalja med kuhaln ploso in napo manjsa od 700 mm. (glej silko 3)

Če spodnj di del kuhalne plošće meji na območije, ki je obićajno dostopno za delo ali cisćenje, mora biti 20 mm pod spodnjim delom plošće namescen locevalnik. (glej sliko 4)

Pri nameščanju pečice pod kuhalno plošćo ne smete namestiti ločevalnika, majmanjsa razdalja med spodnjim delom plošće in pečicpa ne sme biti manjsa od 10 mm. Pod to kuhalno plošćo ne namešćajte pečice, ki ni ohlajena in jo namestite v skladu z njenimi zahtevamiza vgradnjo (glej sliko 5)

Kuhalni plošči je priloženo vodotesno tesnilo.

Namestite tesnilo okoli spodnje plošče, kot je opisano in poskrbite, da je ustrezno namesćeno, da se izognete uhajanju v podporn o pohistvo. (glej sliko 6)

Normala pritrditev:

• Vzemite prirdiline spone iz vrečke za pribor in jih privijte v položaj, pri Kazan v spodnjem okviru. (Vijakov ne zategnite takto, da blokirate spone, te se morajo prosto gibati) (glej sliko 7)

-Vstavite kuhalno plošćo v sredino izreza.
- Obrnite spone in jih do konca zategnite. (glej sliko 8)

Hitra pritrditev: (Ovisno od modela)

Iz vrecke za pribor vzemite stiri vzmeti in jih privijte na spodnji okvir, kot je prikazano na sliki (glej silko 9)

Kuhalno plosco centrirajte in vstavite.

Stiskajte stranice kuhalne plošće, dokler ta ni podphta okoli celotnega obsega. (glej sliko 10)

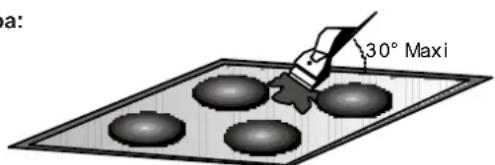

VGRADNA NAMESTITEVPotem, ko ste preverili pravilnost polożaja kuhalne plošće, zapolnite razmik med delovnolo plošco in kuhalno plošco s silikonskim lepilon. Silikonsko plast izravnajte s strgalom ali s prstom, ki ga namocite v vodo in milo, preden se strdi.

Kuhalne plošće ne uporabljajte, dokler se plast silikona povsem ne posusi. (glej sliko 11)

3. PRIKLJUCITEV NA ELEKTRICNO NAPETOST

NAcRT 1-3

NAcRT 2-4

NAcRT 5

CRT5

NACRT6

T6

NACRT7

	A	B	C	D
NACRT 1-3	2300W	1800W	1200W	1200W
NACRT 2-4	1800W	2500W	1200W	-
NACRT 5	1800W	750+900+1050W	1200W	-
NACRT 6	1000+1200W	1800W	1200W	1200W
NACRT 7	1800W	1800W	1200W	1800W

6①⑤	5②③	5④⑥	1-3
6①⑤	-⑥-①	5⑧①⑥

1-3

5

6

7

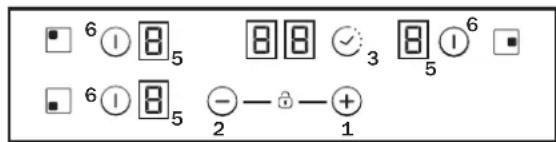

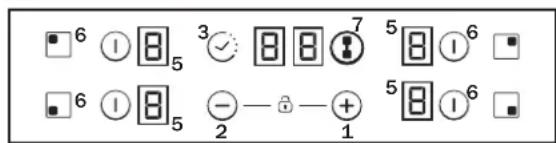

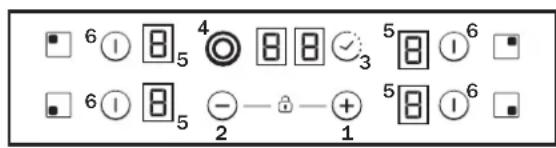

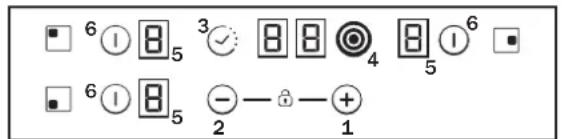

Odvisno od modela

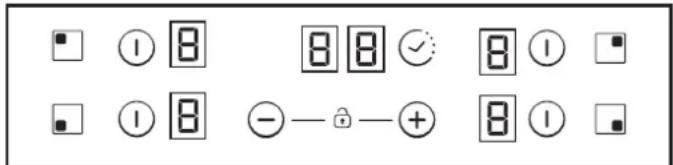

1. +
   2.>>-

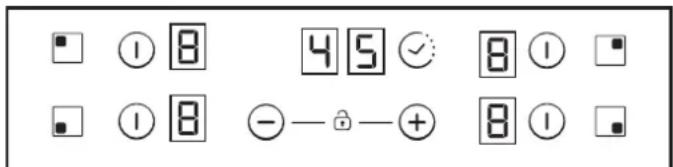

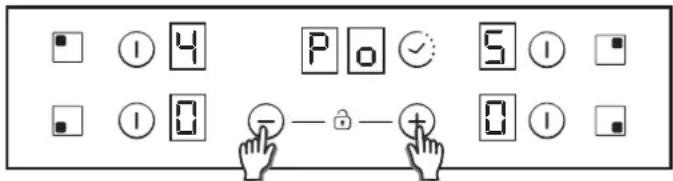

2. CASOVNIK
3. Dodatna led lucka kuhalne cone
4. Indikator programiranja kuhalne cone
5. Izbira cone
6. Most

»Namestitev mora biti skladna s standardi in direktivami.« Proizvajalec zavrača vso odgovornost za morebitno škodo, ki bi jo lahko povzroćila neprimerna ali nerazumna uporaba.

OPOZORILO: Proizvajalec ne more biti odgovoren za kakrsnekoli nezgode ali njene posledice, ki se lahko pojavijo med uporabo naprave, ki ni povezana z ozemljitvijo, ali pa je povezana z ozemljitvijo, katere kontinuiteta jePokvarjena.

Pred kakrsnimi koli elektrcnimi deli preverite napetost napajanja, pri Kazakhstanega na elektrcnem stevcu, prilagoditev odklopnegsta stikala, kontinuiteto povezave ozemljitve z napravo in ustreznost varovalke. Elektrna povezava z napravo mora biti izvedena v skladu z nazivno mojo naprave; to je potrebno izvesti preko vecpolnegia izklopnegsta stikala.

Ce ima naprava vticnico, mora biti namešcena tako, da je vticnica dostopna.

Rumena/zelena zica napajalnegakabla mora biti prikljucena na ozemljtev obeh priključkov za napajanie in priključkov naprave. Za vsa vprašanja v zveziznapajalnim kablom sieoblnite na prodajno servisno sluzbo ali usposobljenega tehnika.

Ce je kuhalna plošca opremljena z napajalnim kabom, se tega lahko poveže samo z napetostjo 220-240 V med faznim in neutralnim tokom. Vendor pa je možno kuhalno plošco priklujcitni na:

tri faze 220-240 V3

trifaze 380-415 V2N

Če Želite nadaljevati z novo povezavo, sledite spodnjim navodilom: Pred prikljucitvijo se prepričajte, da je naprava zašcitena z ustrezno varovalko in da je opremljena z dovolj dolgimiŽicami za normalno napajanje naprave.

Obrnite kuhalno plošco, stekleno stran na delovno povrsino, pri Čemer pazite, da zašcitite steklo.

Odpritekpokrov v naslednjem vrstnem redu:

1

2

• odvijte kabelsko spono »1«;
• poisite oba jezička, ki se nahajata na straneh;
• postavite rezilo ravega izvijača pred vsak zavihek «2« in «3« potisnite in pritisnite;
• odstranitePokrov.

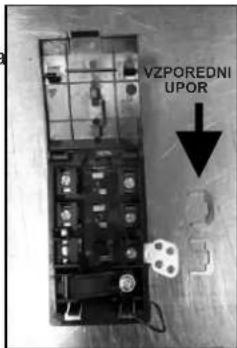

Zasprostitev napajalnegakabla:

• Odstranite vijake, ki držijo prklijcu nbi blok, ki vsebuje vzporedne upore in vodnike napajalnega kabla.
• Izvlecite napajalni kabel

Postopki za izvedbo nove povezave:

• Izberite napajalni kabel glede na priporočila v tabeli;
  Napeljite napajalni kabel v spono;
• Konec vsakega vodnika napajalnega kabla olupite do dolzine 10 mm tako, da upostevate zahevano dolzino kabla za priključitev na priključni bloc;

• Glede na namestitev in s pomocjo vzporednih uporov, ki ste jih priapravili v prvm postopku, pritrdite vodnik, kot je prikazano na shemi;

• PrirtditePokrov;

• Privijte kabelsko spono.

Opomba: poskrbite, da bodo vijaki priključne plošće trdno priviti.

Postopki za izvedbo nove povezave:

• Izberite napajalni babel glede na priporocila v tabeli;
• Napeljite napajalni kabel v spono;
• Konec vsakega vodnika napajalnegakabla olupite do dolzine 10 mm tako, daupostevate zahevano dolzino kabla zapriklučitev na priključni blok;
• Glede na namestitev in s pomocjo vzporednil uporov, ki ste jih pripravili v prvem postopku, pritrdite vodnik, kot je prikazano na shemi;
• PrirtditePokrov;
• Privijte kabelsko spono.

POZOR:

Ce je treba zamenjati napajalni kabel, priklujcite zico v skladu z naslednjimi barvami/kodami:

MODRA	Nevtralna	(N)
RJAVA	Pod napetostjo	(L)
RUMENO ZELENA	Ozemljitev	(◎)

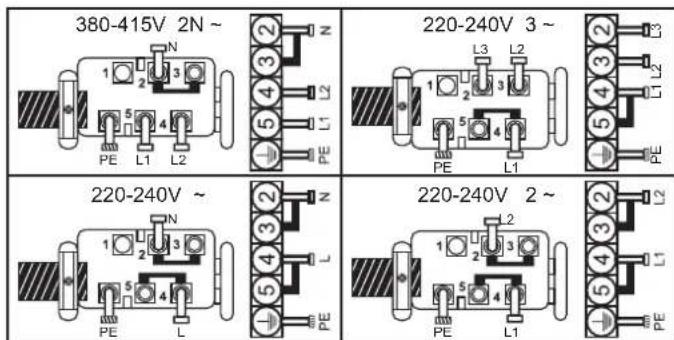

Povezava do priključkov na priključnem bloku

	Načrt "1-6"	Načrt "7"
ENA FAZA ali DVE FAZI 220-240 V~
Kabel HO5V2V2F	3x2,5 mm²	3x4 mm²
TRI FAZE 220-240 V3~
Kabel HO5V2V2F	4x1,5 mm²	4x1,5 mm²
TRI FAZE 380-415 V2N~
Kabel HO5V2V2F	4x1,5 mm²	4x1,5 mm²

L1/L2/L3 = Faza
N = Nevtralno
PE = Ozemljitev

4. NASVET GLEDE POSODE ZAKUHALNO PLOSCO

Uporaba kakovostne kuhinjske posode je ključnega pomena za zagotavljanje najboljše učinkovitosti vasekuhalne plošće

• Vedno uporabite kakovostno kuhinjsko posodo s popolnama ravnim in debelim dnom: uporaba tovristne posode bo preprecila vroce tocke, ki povzrocajo lepljenje hrane na posodo. Debeli kovinski lonci in ponve zagotavljajo enakomerno porazdelitev vroce.
• Poskrbite, da bo dno lonca ali ponve suho: Pri poljenju posod s tekočino ali pri uporabi posode, ki je bila shranjena v hladiliniku, poskrbite, da je dno posode popolnama suho, preden jo postavite na kuhalnvo plošćo. To preprečuje madeže na kuhalni plošći.
• Uporabljaje posode, ki imajo dovolj sirok premer, da popolnamaPokrijejo povrsino enote: Velikost posode ne sme biti manja kot obmoce je segrevanja. Ce je malenkost sirsa, bo energija izkorišcena z maksimalnim učinkom.

IZBIRA KUHINJSKE POSODE - Naslednje informacije vamp bodopomagale izbrati kuhinjsko posodo, ki bo dala dobre rezultate.

Nerjavecekjko: zelo priporocjiivo. Zlasti dobro z vecplastnim dnom. Veclastno dno zdruzije prednosti nerjavecega jekla (videz, trpeznost in stabilnost) s prednostmi aluminija ali bakra (toplotna prevodnost, enakomerna porazdelitev topline).

Aluminij: priporocljiva je velika teza. Dobra prevodnost. Ostanki aluminija se vcasih pojavijo kot praske na kuhalni plošci, vendar jih je mogoce odstraniti s takojsnjim ciscenjem.

Zaradi nizkega talisca se ne sme uporabljati tankega aliminija.

Lito zelezo: uporabno, vendar ni priporocljivo. Slaba učinkovitost. Lahko povzroci praske na povrsini.

Bakreno dno/kamnita posoda: priporočljiva je velika teža. Dobra učinkovitost, vendar lahko baker pušca sledi, ki se lahko pojavijo kot praske. Sledi je mogoče odstraniti, Če kuhnalno plošco očistite takoj. Vendar ne dovolite, da bi ta posoda kuhala na suho. Pregretá kovina se lahko veže s steklenimi kuhnalimi plošcami. Pregreti bakreni lonec bo pustil sledi, kiBODYtrajno umazale kuhnalno plošco.

Porcelan/emajl: Dobra učinkovitost samo pri tankem, gladkem in ravnem dnu.

Steklokeramika: ni priporočljiva. Slaba učinkovitost. Lahko povzroči praske na povrsini.

5. UPORABA

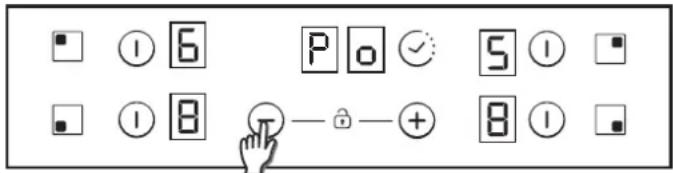

Kako izbrati nivo chasovnega programiranja

S funkcijo "Izbira moi" lahko uporabnik izbere maksimalno moc kuhalne ploše. Funkcija Izbire moč je na voljo samo v prvih 30 sekundah po vklopu kuhalne ploše. Na voljo je celo možnost ponovne izbire, ce izkljucite in prikljucite vtic. Ko izberete zeeleno maksimalno moć, bo kuhalne plošca samodejno pralagodila distribucijo po različnih kuhailniḥ conah, takao da moč ne bo prekoračena in z dodatno možnostjo socasnega upravljana vseh območij brez težav s preobrenimenitvijo. Uporabnik lahko izbira maksimalno moč kuhalne ploše med 2.5 kW in maksimalno močjo kuhalne ploše (ta se glede na model lahko tudi spreminja) (na primer, ce je maksimalna moč kuhalne ploše 7.2 kW, lahko maksimalno moč izbirate med 2.5kW in 7.2kW).Ob nakupu je na kuhalni plošci izbrana nastavitev maksimalne moč. Potem, ko aparat priklopite na elektrico napetost, imate 30 sekund ācasa, da izberete maksimalno moč in sicer kot je prikazano spodaj.

1-Vklopite greln plošćo.
2-Naj tipka na dotik zakljuci postopek inicializacije.
3 - Preden poteche 30 sek, se dotaknite tipke “ 一 “za 5 sekund.
4 - Potem se bo na zaslonu pojavilo naslednje sporocilo.

5 - S tipkama 'plus' in 'minus' lahko izbirate vrednost moči. V tem primeru med 6500 in 2500 w. Ko izbereteŽeleno vrednost, hkrati pritisnite tipko 'plus' in tipko „minus' programske ure za 5 sekund.

6 - Ob zakljucku postopka zašilije dolg pisk in ponastavitev je v teku. Postopek zagona se bo ponovil.

7 - Po postopku zagona se bo na zaslonu programske urePokazala izbrana moč EKO.

Potem tipka na dotik ne bo dovolila kombinacij, ki bi prekoracile omejitev Eko.

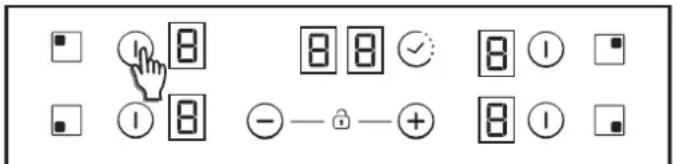

VKLOP/IZKLOP cone grelca

Za VKLOP grelca se dotaknite katere koli cone grelca za 400msek. Slišali boste dolg pisk, na stevilčnici ciljne cone pa se bo pojavila vrednost «0«, ki označuje stopnjo moči.

1) Ce je kateri koli korak kuhanja v položaju 0, se prikaz samodejno IZKLOPI po 10 sekundah in se oglasi zvok za IZKLOP cone.
2) Ce je na zaslonu indicator preosteale toplate VKLOPLJEN, vendar je stopnja moci 0, se bo pojavil preklop na «0«.
3) Ce je funkcija zaklepanja aktivna, ne morete VKLOPII cone.

Za IZKLOP grelca se dotaknite cone segrevanja za 1, 2 sek. Slišali boste 3 katke piske, na stevilcnici ciljne cone pa se ne bo pojavilo nic ali pa vrednost «H«,Če obstaja preostala toplota. Cona bo IZKLOPLJENA.

1) Ce je kateri koli korak kuhanja v položaju 0, se prikaz samodejno IZKLOPI po 10 sekundah in se oglasi zvok za IZKLOP cone.
2) Če je na zaslonu, ki je IZKLOPLJEN, prikazana preostala toplotna indikacija, se prikaže «H«.
3) Tudi ce je funkcjja zaklepanja aktivna, lahko cono IZKLOPITE.
4) Ce je aktiven samo en grelec in tega izklopite, boste slišali 4 katke piske, ki pomenijo, da je kuhalna plošca izklopljena.

Izbira območja

Cje cona ze VKLOPLJENA, se povaji nižja svetlobna intenszivnost za neizbrane cone, ki so VKLOPLJENE.

Če je VKLOPLJENAismo enacona,je le-ta ze privzeto izbrana,brez da bi morali na katko pritsiniti (150 msec.) izbirno tipko.

Povečanje/zmanjšanje stopnje moči

S kratkim pritiskom na tipki ^ + ali - , boste povecali ali zmanjsali moc na stevilcnici izbrane cone: 0-1-2-3...9-P

1. Pri dolgem pritiskanju na tipki + ali -, se stopna mo ci stalno povecuje/zmanjsuje. Pri hitrem povecanju, se moctustavi na stopnji 9, za vecjo mo c pa je potreben kratek pritisk na tipko+. Prihitrem povecanju/zmanjsanju ni slišnega piska.
2. Ko dosezete stopnjo P, ponovni pritisk tipke + ne spremeni stopnej moci na 0. Ko dosezete stopnjo 0, ponovni pritisk tipke - ne spremeni stopnej moci na P.
3. Pri VKLOPLJENI coni na stopnji 0, ce je cona vroca, bo stevilka 0 izmenicno utripala. Po 10 sekundah, bo stevilka 0 izginila, povavila pa se bo crka 'H' nazaslonu.
4. Če izberete grelec in tipki 't' in '- pritisnete hkrati, bo stopna moči padla na '0', vendar bo ostal grelec izbran za 10 sekund. Če je grelec bil nastavljen schasovnikom, se bo le-ta izklopil. To dejanje se lahko razvjie le v nekaterih primerih, odvisno od konfiguracije upravljanja na dotik. Naslednji primeri so zgolj informativni. Osebine izkušnje vam bodo omogocile prerlagoditi nastavitve po vašem okusu in navadah.

Moznost varnostega zaklepa za otroke

To dejanje se izvede, ko se hkrati dotaknete tipk ^ + in - . Nato se bo pri vsakem dotiku tipke za 2 sek. na zaslonu prikazal «L«, segrevanje pa ostane na enaki stopnji.

Za izklop varnostega zaklepa za otroke, sledite enakemu postopku, kot je opisan zgoraj. Slišali boste kratek pisk, nazaslonu pa se bo prikazala crka »n«. Kuhalna plošča bo ostala nezaklenjena.

Öpomba: 15 minut po popolnem IZKLOPU kuhalne plošće, se bo varnostni zaklep za otroke aktiviral samodejno. Ta funkcija se spreži samodejno, vendar jo je potrebno predhodno programirati. Glejte točko za uporabniške nastavitve.

Dvojne/trojne cone

Da bi VKLOPII dvojni razsiritveni krog, mora povezana glavna cona.
Že biti VKLOPLJENA, prikazana stopnja moči pa mora biti visja od 0.
8.1- Dvojni cona VKLOP

Prvi katki pritisk na razsrirvveno tipko vklopi razsrirvteni krog. LED nadrazsrirvveno tipko se VKLOPI, ce je VKLOPLJEN razsrirvteni krog.
Drugi katki pritisk na razsrirvveno tipko izklopi razsrirvteni krog Pri vsakem pritisku na razsrirvveno tipko se pojavki katki pisk.

8.2-TrojnaconaVKLOP

Prvi katki pritisk na razsritveno tipko vklopi prvi razsritveni krog. 1 LED nad razsritveno tipko se VKLOPI, ce je VKLOPLJEN prvi razsritveni krog (levi LED v primuru trojne cone, sredinski in edini LED v primuru dvojne cone)

Drugi kratki pritisk na razsrirveno tipko vklopi drugi razsrirvien krog. 2 LED-ja nad razsrirveno tipko se VKLOPITA, ce sta VKLOPLJENA prvi in drugi razsrirvien krog.

Tretji katki pritisk na razsrirveno tipko izklopi prvi in drugi razsrirveni krog.

Pri vsakem pritisku na razsriritveno tipko se pojavi katki pisk.

Funkcija mostu

Most se lahko omogoci samo, ko sta izklopljena oba grelca. Izbran je bil en grelec mostu, za aktivacion fungcije mostu se dotaknite tipke mostu.

Pojavi se pisk in vklopi se LEDcona, ce jecona vklopljena.

Oba mostna grelca bosta izbrana hkrati.

Ko sta grelca izbrana, cte stopnja moci ni na zeleni stopnji, jo nastavite s tipkama + -.

Obazaslona mostnih grelv bosta kazala enako stopnio moi. Funkcija se bo zakljucila:

• Ce se mostu dotaknete v naclinu nastavitve
• Ce uporabnik izbere stopnjo moči «0»

Zasčita pred prelivanjem

Nekaj (predmet ali tekocina) pritiska katero koli tipko za vec kot 5 s. 2 katka piska + 1 dolgi pisk vsakah 30 s medtem, ko je tipka pritsnjena. Kuhalna povrsina se bo izklopila. Ta simbol bo utripal, dokler situacija obstaja.

Casovnik

Funkcijo casovnika laho aktivirate z njegovo tipko ali takto, da hkrati pritisnete tipki 'in '.

V obeh primerih je treba izbrati grelec, njegova moč pa mora biti večja od 0.

Izberite cono za nastavitev casovnika. Stopnja moci cone je vecj aod 0. Staticno e je prikazano v obmoju, ki je nastavljeno s casovnikom. 00 na stevilcnici sta namenjeni za casovnik.

1) S tipkama + ali - lahko izberete casovnik. Pri sprembi casa ni piska.
2) Hkratno pritiskanje tipk casovnika preklicce casovnik (se nastvi na 00).
3) Če tipki + ali - pritiskate med Časom TBD, to sproži hitro nastavitev.
4) Ko nastavljate ās na ācasovniku, lahko greste od «00« na «99« s tipko «-« in od «99« na «00« s tipko «+«.
5) Največji možničas je 99 minut.
6) Ko je cas potekel in kuhalna plošca piska, pritisnite katero koli tipko, da izklopite alarm in zaporedje stevilk.
7) Casovnik je možno prilagoditi medtem, ko感染者 tece.
8) Moc cone z nastvljenim casovnikom lahko spremenite brez posledic v programiranju casovnika.
9) Zadnja minuta bo prikazana v sekundah (pri razlicichah je vidna Same, ce vnesete programiranje casovnika med zadnjo minuto odstevanja)
10) Pritiskanje tipke ācasovnika brez izbrane cone in āe nobena cona nima nastavljenega ācasovnika, ne povzroči nicesar.
11) Pritiskanje tipke casovnika brez izbrane cone in ce je casovnik nestavljen za več con, se CAS prikazan na stevilcnici spreminja rotacijsko in prikazuje CAS, katerega prikazovalnik moči ima VKLOPLJENO decimalno vejico.
12) Drugace se moč (5 s) in (0,5 s) prikazuje v coni, ki ima nastavljen Časovnik.
Preostali cas se prikazuje na stevilcnici namenjeni za casovnik. Ce ima vecn nestavljen casovnik, se prikazuje majmanjsi preostali cas, decimalna vegjica pa se prikazuje v ustrezni coni.

Indikator preostale toplate (v sevalnih grelnikh-> izračunan)

Enaki indicatorji se lahko uporabljajo tudi za prikaz «preostale toplote«. Za ta namen je treba dolociti casovni razpored: Cas preostale toplote = f (stopnja moči, delovni cas). Dokler bo temperatura na stekleni kuhnjski povrsini nad 65^ (teoreticna vrednost), bo stanje prikazano na pripadajocemzaslonu s Črko «H«.

Da bi ustvarili temperaturo vecjo od 65 C, mora grelec delovati nekaj casa, ta cas pa je odvisen od stopnje moci. Ko ta cas potece, se bo po izklopu grelnega elementa prikazalo opozorilo za preostalo topoto.

Samodejni varnostni izklop

Ce se stopnja moci med prednastavljinim casom ne spremeni, se ustrezni grelec samodejno izklopi.

Največji Čas v katerem je grelec lahko vklopljen, je odvisen od izbrane stopné kuhanja.

Stopnja moči	Največji Čas vklopa (ure)
1	10
2	5
3	5
4	4
5	3
6	2
7	2
8	2
9	2
P	2

OPOMBA: V kolikor se med delovanjem Najvisijh stopenj moci povaji prekomerno segrevanje, bo krmlna naprava kuhalne plošće samodejno prilagodila moč, da bi zašcitila kuhalno plošćo pred pregrevanjem.

6. CISCENJE IN VZDRZEVENJE

Pred vzdrrzevalnimi del na kuhalni plosci pustite, da se ta ohladi.

. Uporabljati je dovoljeno le izdelke (kreme in strgala), ki so posebejzasnovani za steklokeramične povrsine. Na voljo so v prodajalnah sstrojno opromo.

I. Izogibajte se razlitjem, saj vse, kar pade na povrsino kuhalne plošćehitro zgori in otežuje cisćenje.

Priporocljivo je, da kuhalni plošci ne priblizujete snovi, ki se lahko stalijo, kot npr. plasticni predmeti, sladkor ali izdelki na osnovi sladkorja.

VZDRZEVENJE:

• Kanite nekaj kapljic specializiranega cistilmega sredstva na povrsino kuhalne plošće.
• Zdrgnite trdovratne madeze z mehko krpo ali rahlo vlažnopapirnato brisco.
• Obrišite z mehko krpo ali suho papirnato brisačo, dokler povrsina ni Čiža.

Ce so se vedno prisotni trdovratni madezi:

• Kanite še nekaj kapljic specializiranega Čistilnegа sredstva na povrsino kuhalne plošće.
  1 - Postrgajte s strgalom takto, da ga drgnete pod kotom 30^ po kuhalnji.
  2 plošci, dokler madež ne izgine.
• Obrišite z mehko krpo ali suho papirnato brasačo, dokler povrsina ni Čistva.
• Po potrebi ponovite postopek.

NEKAJ NASVETOV:

Pogosto ciscenje pusca zacitno plast, ki je bistvena za preprecevanje prask in obrabe. Prepriacjte se, da je povrsina pred ponovno uporabo kuhalne plošc Čista. ČeŽelite odstraniti sledi, ki jih pusti voda, uporabite nekaj kaplic belega kisa ali limoninega soka.

Nato obrišite z vpojnim papirjem in nekaj kapljicami specializirane cristilne tekocrine.

Steklokeramicna povrsina bo vzdrrzala drgnjenje od kuhinjsikh posod z ravnim dnom, vendar je boljse ce jih dvignite, ko jih premikate iz ene cone na drugo.

Opomba:

Ne uporabljajte gobice, ki je preveč mokra.

Nikoli ne uporabljajte noza ali izvijaça.

Strgalo z rezilom ne bo poskodovalo povrsine, dokler ga boste drzali pod kotom 30^

Nikoli ne uporabljajte abrazivnih izdelkov ali cistilnih praskov.

Kovinsko ogrodje: Da bi varno očistili kovinsko ogrodje, ga umijte z milom in vodo, sperite in nato posušite z mehko krpo.

Kakrsna koli spremba barve steklokeramicne povrsine ne vpliva na njeno delovanje ali na stabilnost povrsine. Tovrstne razbarvanosti so vecinoma posledica ozganih ostankov hrane ali uporabe posode iz materialov, kot so aluminij ali baker; te madeze je tezko odstraniti.

7. REŠEVANJE TEŽAV

Kuhalne cone ne kuhajo ali samo rahlo prazijo.

Uporabljaje samo posodo z ravnim dnom. Ce je med posodo in kuhalno plošćo vidna svetloba, cona ne prevaja toplote pravilno.

Dno posode mora v celotiPokrivati premer izbrane cone.

Kuhanje prepocasno

Uporablja se neprimerna posoda. Uporabljajteramento posodez ravnim dnom,ki so tezeke imajo vsaj enak premer kot kuhalna plošca.

Majhne praske ali odrgnine na stekleni povrsini kuhalne plosce Nepravilno ciscenje ali uporaba posode z grobim dnom; delci kot so zrna peska ali soli med kuhalno plosco in dnom posode. Glejte poglavje «CIscENJE«; prepričajte se, da je dno posode pred uporabo cisto in uporabljajeismo posodo z gladkim dnom. Praske se laho zmanjsajo smo s pravilnim ciscenjem.

Kovinski madezi

Madezi od aluminijastih ali bakrenih posod, ampak tudi mineralne, vodne obloge in ostanki hrane; odstranite jih lahko s pomojo kremnega cistila.

Karamelizacija ali stajena plastika na kuhalni plošči

Glejtegoglavje CIscENJE. lednja tabela vsebuje seznam ukrepov, da odpravite tezave.

Kuhalna plosca ne obratuhe ali dolocena obmoja ne delujejo

Vzporedni upori niso pravilno namesci na priključni plošci.

Preverite, ali je povezava ustvarjena in da je nadzorna plošca zaklenjena. Odklenite kuhalno plošco.

Kuhalna plošca se ne izklopi.

Nadzorna plošča je zaklenjena. Odklenite kuhalno ploščo.

Pogostost vklopop/izklopop kuhalnih con

Cikli vklopa-izklopa se razlikujejo glede na zahevano stopnio toplote:

• nizka stopna: kratek cas delovanja,

• visoka stopna: dolg Čas delovanja.

Kuhalna plosca ne deluje.

Preverite stanje varovalk/odklopnikov na vaši lokaciji. Preverite, ali imate izpad elektricne energije.

Kuhalna plošča se je sama izklopila.

Glavno stikalo (tipka VKLOP/IZKLOP) je bilo nenamerno dotaknjeno ali pa se kaksen predmet nahaja na kateri koli tipki. Ponovno vklopite enoto brez morebitnih predmetov na tipkovnici. Ponovno vnesite vaše nastavitve.

Prikaz F in stevilk

Če se na zaslonu pojav F in stevilke, je vaša enota zaznala napako. Nas

8. POPRAVILA

PredenPoklicete servisnegainzenirjra,preverite naslednje:

da je vtic pravilno vstavljen in spojen;

Če napake ni mogoče identificirati, izklopite napravo — ne posegajte vanjo —Pokličite servisni center. Naprava je opremljena z garancijo, ki zagotavlja brezplačno popravilo v servismem centru.

Zaslon grelca	Napaka Ukrep
F0	Napaka programske opreme zaupravljanje na dotik.	Če se je napaka pojavila, odklopite in ponovno prikljucite kuhalno plošćo na napajanje. Če napaka še vednoinobstaja,Pokličite poprodajni servis.Če se pri normalnim delovanju nenadoma pojavni napaka,Pokličitepoprodajni servis.
Fc	Območje upravljanja na dotik jeprevroće in je izklopilo vsegrelice.	Počakajte,da se temperatura zmanjša.Kuhalna plošća si bo samodejno opomogla,ko temperatura doseženormalno vrednost.
Ft	Temperatumn senzor upravljanja na dotik je lahko poškodovan.	Počakajte,da se temperatura zmanjša.Če sporodćlo ne izgine,ko temperatura doseže vrednost okolja,pokličite poprodajni servis.
FE	Temperatumn senzor upravljanja na dotik je lahko poškodovan.	Počakajte,da se temperatura zmanjša.Če sporodćlo ne izgine,ko temperatura doseže vrednost okolja,pokličite poprodajni servis.
Fb	Prekomerna občutljivost katerekoli tipke.	Preverite,Če je kuhalna plošća pravilnno namešćena.Prepričajte se,da se tipke pravlino dotikajo steklenepovrsine.
FU/FJ	Napaka varnostne tipkovnice	Ta napaka je samodejno preverjanje tipkovnice.Izgine,ko se samodejno preverjanje vrne na varno vrednost.Če napaka še vedno obstaja,pokličite poprodajni servis.
FA	Napaka varnostne tipkovnice	Ta napaka je samodejno preverjanje programske opreme.Izgine,ko se samodejno preverjanje vrne na varnovrednost.Če napaka še vedno obstaja,pokličite poprodajni servis.
FC/Fd	Napaka varostne tipkovnice	Ta napaka je samodejno preverjanje programske opreme.Izgine,ko se samodejno preverjanje vrne na varnovrednost.Če napaka še vedno obstaja,pokličite poprodajni servis.
Fr	Napaka varosti relejev	Katerikoli od gonilnikov releja ima lahko kakrisnokoli težavo.Odklopite kuhalno plošćo iz napajanja,počakajte minulo in jo ponovno vklopite.Če napaka še vedno obstaja,pokličite poprodajni servis.

UPOZORENJE: opasnost od požara: nemojte odlagati predmete na povrsinama za kuvanje.

UPOZORENJE: ukoliko je povrsina napukla, nemojte dirati staklo i isključite uredaj kako biste izbegli mogucnost strujnog udara.

3. TAJMER
4. LED lampica dodatne povrsine za kuvanje
5. Pokazatelj postavki povrsine za kuvanje
6. Odabir povrsine
7. Povezivanje povrsina

Ugradnja mora bitu u skladu sa standardima i direktivama. Proizvodac ne snosi nikakvu odgovornost za bilo kakva ostecenja prouzrokovana neprikladnom ili nepropisnom upotrebam.

UPOZORENJE: Proizvodač nije odgovoran ni za kakve incidente ili njihove posledice koji mogu nastati tokom upotrebe uredaja koji nije uzemljen, ili koji je uzemljen, ali ciji je kabla za uzemljenje oštecen.

Pre bilo kakve elektricne radnje proverite napon napajanja prikanazana strujomeru, podesavanja automatskog prekidača, kontinuitet uzemljenia instalacija, kao i podobnost osigurača.

Elektricna veza sa instalaciama treba da bude u skladu sa odredenom snagom uredaja; nju treba uspostaviti putem omnipolarne sklopke.

Ukoliko uredjima uticnicu, on se mora ugraditi takda uticnica bude dostupna.

Zuto-zelena zica napajanja mora biti povezana sa uzemlienjem napajanja, kao i uzemlienjem priklucaka ureda.

Ukoliko imate bilo kakva pitanja u vezi sa kablom napajanja, obratite se post-prodajnom servisu ili kvalifikovanom tehnicaru.

Ukoliko se ugradna ploča povezije sa kablom napajanja, trebalo bi je povezati samo na napajanje od 220 V do 240 V izmedu faze i nule.

Ipak, moguce je povezati ugradnu plocu sa:

trofaznim napajanjem 220-240 V3

trofaznim napajanjem 380-415 V2N

Kako biste uspostavili novu vezu, pratite uputstva:

Pre除去ostavite vezu proverite da li si instalacije zasticene odgovarajućim osiguracem, kao i da lu opremljene zicama sa dovolno velikim odelkom za normalno napajané uredaja.

Okrenite ugradnu plocu takdo da staklena strana bude uz radni deo, vodeci računa da ne ošetite stavko.

Otvorite kuciiste sledecim redosledom:

1

• odvijte spojnicu kabla 1"
• pronadite dva jezička sa strane;
• postavite vrh ravnog srafcigera ispred jezičaka „2" i „3“, gurnite ka unutra i pritisnite;
  -uklonite kuciiste.

Za oslobadanje kabla za napajanje:

• uklonite vijke koji drze priključni blok koji sadrži šantove i provodnike klaba za napajanje;

• izvucite kabl za napajanje.

Radnje koje je potrebno izvršiti kako bi se napravila nova veza:

• izaberite kabl za napajanje u skladu sa preporukama u tabeli;
• provucite kabl za napajanke kroz spojnicu;
• uklonite 10 mm izolacije sa svakog provodnika kabla za napajanje, uzimajuci u obzir neophodnu dužinu kabla za povezivanje na prikliučni bloc;
• • u skladu sa uputstvom za ugradnju i uz pomoc šantova koje ste uzeli u pvom koraku, pričvrstite provodnik kao što je prikazano na šemi:
• pričvrstite kucište;
• zavijte spojnicu kabla.

Napomena: proverite da li su vijci priključnog bloka dobro pričvṛśçeni.

Radnje koje je potrebno izvršiti kako bi se napravila nova veza:

• izaberite kabl za napajanje u skladu sa preporukama u tabeli;

• provucite kabl za napajanje kroz spojnicu;

• ukonite 10 mm izolacije sa svakog provodnika kabla za napajanje, uzimajuci u obzir neophodnu duzinu kabla za povezivanje na priključni blok;
• u skladu sa uputstvom za ugradnju i uz pomoš santova koje ste uzeli u pvom koraku, pričvrstite provodnik kao što je prikazano na šemi;
• pričvrstite kucište:
• zavijte spojnicu kabla.

PAZNJA:

Ukoliko je potrebno zameniti kabl za napajanje, povežiteŽice u skladu sa sledecim bojama/siframa:

PLAVO	Nula	(N)
SMEDE	Faza	(L)
ŽUTO ZELENO	Uzemljenje	(⊕)

Ploca za kuvanje ne radi.

Proverite stanje osiguraca / automatskih prekidača na vašoj lokaciji. Proverite da li je nestalo struje.

Ploča za kuvanje se iskligučila.

Glavni prekidač (dugme ON/OFF (UKLJUČI/ISKLJUČI)) je slećajno pritisnut ili se neki predmet nalazi na bilo kom dugmetu. Ponovo ukljucite povrsinu i sklonite sve predmete sa dugmadi. Ponovo unesite podesavanja.
