MANUAL DE UTILIZADOR GM625 NILFISK

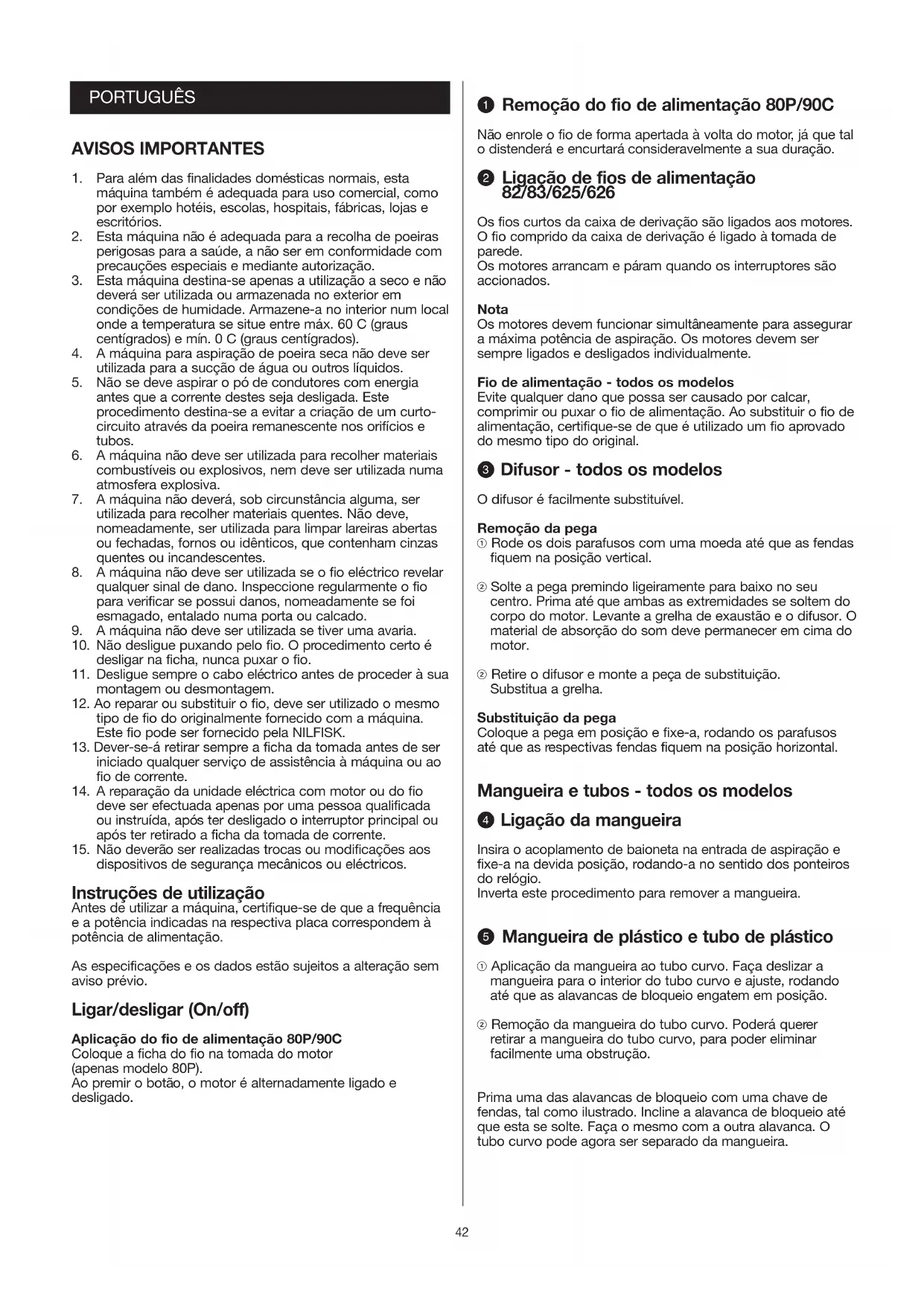

INSTRUÇÕES DE UTILIZAÇÃO

1. Para além das finalidades domésticas normais, esta

máquina também é adequada para uso comercial, como por exemplo hotéis, escolas, hospitais, fábricas, lojas e escritórios.

2. Esta máquina não é adequada para a recolha de poeiras

perigosas para a saúde, a não ser em conformidade com precauções especiais e mediante autorização.

3. Esta máquina destina-se apenas a utilização a seco e não

deverá ser utilizada ou armazenada no exterior em condições de humidade. Armazene-a no interior num local onde a temperatura se situe entre máx. 60 C (graus centígrados) e mín. 0 C (graus centígrados).

4. A máquina para aspiração de poeira seca não deve ser

utilizada para a sucção de água ou outros líquidos.

5. Não se deve aspirar o pó de condutores com energia

antes que a corrente destes seja desligada. Este procedimento destina-se a evitar a criação de um curto- circuito através da poeira remanescente nos orifícios e tubos.

6. A máquina não deve ser utilizada para recolher materiais

combustíveis ou explosivos, nem deve ser utilizada numa atmosfera explosiva.

7. A máquina não deverá, sob circunstância alguma, ser

utilizada para recolher materiais quentes. Não deve, nomeadamente, ser utilizada para limpar lareiras abertas ou fechadas, fornos ou idênticos, que contenham cinzas quentes ou incandescentes.

8. A máquina não deve ser utilizada se o fio eléctrico revelar

qualquer sinal de dano. Inspeccione regularmente o fio para verificar se possui danos, nomeadamente se foi esmagado, entalado numa porta ou calcado.

9. A máquina não deve ser utilizada se tiver uma avaria.

10. Não desligue puxando pelo fio. O procedimento certo é

desligar na ficha, nunca puxar o fio.

11. Desligue sempre o cabo eléctrico antes de proceder à sua

montagem ou desmontagem.

12. Ao reparar ou substituir o fio, deve ser utilizado o mesmo

tipo de fio do originalmente fornecido com a máquina. Este fio pode ser fornecido pela NILFISK.

13. Dever-se-á retirar sempre a ficha da tomada antes de ser

iniciado qualquer serviço de assistência à máquina ou ao fio de corrente.

14. A reparação da unidade eléctrica com motor ou do fio

deve ser efectuada apenas por uma pessoa qualificada ou instruída, após ter desligado o interruptor principal ou após ter retirado a ficha da tomada de corrente.

15. Não deverão ser realizadas trocas ou modificações aos

dispositivos de segurança mecânicos ou eléctricos. Instruções de utilização Antes de utilizar a máquina, certifique-se de que a frequência e a potência indicadas na respectiva placa correspondem à potência de alimentação. As especificações e os dados estão sujeitos a alteração sem aviso prévio. Ligar/desligar (On/off) Aplicação do fio de alimentação 80P/90C Coloque a ficha do fio na tomada do motor (apenas modelo 80P). Ao premir o botão, o motor é alternadamente ligado e desligado. Q Remoção do fio de alimentação 80P/90C Não enrole o fio de forma apertada à volta do motor, já que tal o distenderá e encurtará consideravelmente a sua duração. W Ligação de fios de alimentação 82/83/625/626 Os fios curtos da caixa de derivação são ligados aos motores. O fio comprido da caixa de derivação é ligado à tomada de parede. Os motores arrancam e páram quando os interruptores são accionados. Nota Os motores devem funcionar simultâneamente para assegurar a máxima potência de aspiração. Os motores devem ser sempre ligados e desligados individualmente. Fio de alimentação - todos os modelos Evite qualquer dano que possa ser causado por calcar, comprimir ou puxar o fio de alimentação. Ao substituir o fio de alimentação, certifique-se de que é utilizado um fio aprovado do mesmo tipo do original. E Difusor - todos os modelos O difusor é facilmente substituível. Remoção da pega ! Rode os dois parafusos com uma moeda até que as fendas fiquem na posição vertical. @ Solte a pega premindo ligeiramente para baixo no seu centro. Prima até que ambas as extremidades se soltem do corpo do motor. Levante a grelha de exaustão e o difusor. O material de absorção do som deve permanecer em cima do motor. @ Retire o difusor e monte a peça de substituição. Substitua a grelha. Substituição da pega Coloque a pega em posição e fixe-a, rodando os parafusos até que as respectivas fendas fiquem na posição horizontal. Mangueira e tubos - todos os modelos R Ligação da mangueira Insira o acoplamento de baioneta na entrada de aspiração e fixe-a na devida posição, rodando-a no sentido dos ponteiros do relógio. Inverta este procedimento para remover a mangueira. T Mangueira de plástico e tubo de plástico ! Aplicação da mangueira ao tubo curvo. Faça deslizar a mangueira para o interior do tubo curvo e ajuste, rodando até que as alavancas de bloqueio engatem em posição. @ Remoção da mangueira do tubo curvo. Poderá querer retirar a mangueira do tubo curvo, para poder eliminar facilmente uma obstrução. Prima uma das alavancas de bloqueio com uma chave de fendas, tal como ilustrado. Incline a alavanca de bloqueio até que esta se solte. Faça o mesmo com a outra alavanca. O tubo curvo pode agora ser separado da mangueira.43 Y Regulação da potência de aspiração no tubo plástico curvo ! A potência de aspiração do bocal pode ser regulada pela válvula corrediça no tubo curvo. A aspiração é mais potente, quando se faz deslizar a válvula para a frente, para fechar a entrada. @ Para a limpeza de, por exemplo, tampas soltas e cortinas, a potência de aspiração pode ser reduzida, fazendo deslizar a válvula para trás. U Mangueira de borracha ou de plástico com tubo curvo em aço Se a mangueira ou o tubo curvo estiverem obstruídos, o tubo curvo pode ser retirado da mangueira de modo a eliminar a obstrução. Desmontagem Mantenha o anel o mais perto possível do tubo curvo e passe-o pela vara, puxando e rodando simultâneamente. Montagem O acoplamento de borracha torna a tarefa mais fácil e prolonga a duração da mangueira. (Se o acoplamento se tornar apertado, deve ser retirado e polvilhado com pó de talco no interior). ! Coloque o acoplamento de borracha numa superfície plana e faça passar um anel pelo rebordo, até encaixar na ranhura da luva de engate de borracha. @ Faça passar o tubo curvo através da junção e puxe-o até onde este possa ir. # Aperte o tubo curvo com a mão esquerda contra a luva de engate de borracha e empurre o encaixe da junta de rótula o mais possível para dentro. $ Rode ou empurre o segundo anel para a devida posição na ranhura do acoplamento de borracha. % Puxe nos sentidos indicados pelas setas e a mangueira fica montada. I Montagem dos tubos 82/83/625/626 de Ø50mm ! Antes de os tubos e o bocal serem montados, desaperta-se o anel de bloqueio no sentido contrário ao dos ponteiros do relógio. @ Depois, o tubo e o bocal são montados e aperta-se o anel de bloqueio no sentido dos ponteiros do relógio até engatar. Acessórios A NILFISK fornece uma ampla variedade de tubos e bocais para uma limpeza normal, limpeza geral, e para as tarefas de limpeza específicas. Consulte os folhetos especiais para conhecer os acessórios. O Sacudir o filtro - apenas modelo 80P O aspirador também pode ser utilizado sem o saco do pó. Neste caso, a poeira é recolhida na parte inferior do recipiente, o qual é esvaziado conforme fôr necessário. Para manter a potência de aspiração a um nível constante, o filtro deve ser mantido tão limpo quanto possível, sendo sacudido em intervalos regulares ou aspirado. O filtro não deve ser lavado ou escovado. Remoção e substituição do motor no modelo 80P ! Segure a pega do motor e abra os fechos de cima. Levante o motor. @ Retire o filtro pela placa inferior azul e sacuda-o ligeiramente num movimento oscilante. A mangueira deve permanecer fixa ao recipiente durante este procedimento. Ao montar o motor, certifique-se de que o interruptor se encontra posicionado sobre a entrada de aspiração do recipiente e que a ficha está posicionada para trás. Remoção e substituição do motor no modelo 90C ! Retire o motor, rodando a respectiva pega no sentido contrário ao dos ponteiros do relógio. Levante o motor. O filtro pode ser limpo, aspirando-o. @ Substitua o motor, de forma a que o interruptor de ligar/desligar (on/off) se encontre alinhado com o interruptor de ligar/desligar (on/off) impresso no recipiente superior. Rode o motor no sentido dos ponteiros do relógio até ouvir nitidamente um ‘clique’. Se o motor não encaixar em posição ao rodar, prima então a alavanca de bloqueio vermelha no interior do recipiente, no sentido da seta. Esvaziamento do recipiente nos modelos 80P e 90C Depois do filtro estar limpo e a mangueira retirada, solte os dois engates e abra o recipiente. Levante a parte superior e esvazie a parte inferior do recipiente. Sacudir - modelos 82/83 Para manter a potência de aspiração constante, o filtro deve estar o mais limpo possível. Por isso, o filtro deve ser sacudido regularmente. Pode ser sacudido várias vezes, antes de ser necessário limpar o recipiente. Desligue o motor. Sacuda o filtro várias vezes, utilizando a haste própria para sacudir. A mangueira deve estar ligada ao recipiente durante este procedimento. O filtro não deve ser lavado ou escovado. Sacudir - modelos 625/626 A haste de sacudir o filtro é premida até desprender por si, activando o dispositivo que sacode o filtro. Normalmente, 3-4 movimentos sucessivos serão suficientes. Não lave ou escove o filtro, mas mantenha-o limpo, sacudindo-o frequentemente ou aspirando com outro aspirador. Esta máquina é fornecida com um filtro de algodão - ou filtro GORE-TEX. Manómetro Pode ser aplicado um manómetro ao aspirador, que indica o grau de obstrução do filtro principal. Quando a agulha está na zona vermelha, o motor deve ser desligado e o filtro sacudido. Isto é particularmente útil em sistemas de tubagem fixa, onde uma quebra na eficácia possa não ser imediatamente detectada.44 P Esvaziamento do recipiente - modelo 82 ! Desligue os motores e sacuda o filtro várias vezes, utilizando a haste de sacudir. Deixe a mangueira ligada. @ Bloqueie a haste de sacudir na posição mais elevada, utilizando o batente de borracha. Retire a mangueira. # Para soltar o recipiente do pó, desprenda os quatro grampos e abra-o em toda a sua extensão. $ Retire o recipiente superior com os motores ainda na devida posição. % Esvazie o recipiente do pó. ^ Substitua o recipiente superior completo com os motores, aperte os grampos contra o recipiente. Empurre a haste de sacudir para baixo. { Esvaziamento do recipiente do lixo - modelos 83/625/626 ! Desligue os motores, deixe a mangueira ligada e sacuda o filtro tal como se encontra descrito em “Sacudir o filtro”. @ Ao levantar a barra do pedal, o recipiente do lixo é baixado até ao chão e pode deslizar, afastando-se da máquina para que se deite fora o lixo, ou a máquina pode ser empurrada para a frente para que se limpe o recipiente. # Depois de esvaziado, o recipiente é colocado debaixo da máquina, com uma pega para trás e a barra do pedal premida, levantando e colocando automaticamente o recipiente de novo na respectiva posição. } Aspiração com saco de pó - modelos 80P e 90C O aspirador é fornecido com dois sacos do pó em fibra de colocação automática. Para soltar o recipiente, desprenda os dois engates e levante a parte superior com a secção do motor/filtro. Fixe o saco do pó do seguinte modo: ! Fure os perfurações do saco do pó e coloque-o no recipiente inferior. @ Puxe a placa plástica azul do saco do pó sobre a entrada de aspiração com as duas mãos. # Desdobre cuidadosamente o saco do pó. Coloque o recipiente superior e prenda os dois engates. Nota A eficácia de aspiração depende do tamanho e da qualidade do saco do pó. Utilize apenas sacos originais Nilfisk. Se forem utilizados outros sacos para além dos NILFISK, e o fluxo de ar fôr restringido, o motor poderá aquecer excessivamente e poderão ocorrer danos. q Aspiração com sacos de pó - modelos 82/625/626 ! Para evitar que o saco de papel rasgue enquanto a máquina está em funcionamento, é aconselhável abrir o saco antes de o instalar na máquina. Isto pode ser feito abrindo com suavidade as dobras (a) em cada lado do saco, para que a secção transversal do saco seja quase quadrada. @ Para evitar rasgar o saco na entrada do saco de papel (b), empurre com suavidade e abra as perfurações (c) no papel do saco, no interior da abertura do tampão de borracha do saco (d). # Aplique o saco aberto no recipiente do pó, de forma a que a entrada do saco de papel (b) fique posicionada para baixo na parte inferior do recipiente. Depois, cuidadosamente, agarre as abas de cartão (e) em cada lado do tampão do saco com as duas mãos, fazendo deslizar o tampão do saco (c) para o tubo de entrada (g). Comece pela parte inferior do tubo de entrada e puxe cuidadosamente o tampão sobre o tubo de entrada com um ligeiro movimento oscilante ou de torção, puxando até à nervura de reforço do tubo de entrada. $ Depois do tampão do saco atingir as nervuras de reforço do tubo de entrada, dobre a costura (h) para que não impeça o fecho do recipiente. Aumente os lados do saco no recipiente para que a parte de cima do saco fique alinhada com as partes laterais do recipiente. Sistemas de sacos de pó - todos os modelos Para um fácil manuseamento e esvaziamento higiénico, encontram-se disponíveis diferentes tipos de sistemas de esvaziamento e de sacos de pó. Recipiente descartável - apenas modelo 83 Encontra-se disponível um recipiente descartável para as poeiras perigosas. Assim que o recipiente estiver cheio, é vedado com uma tampa e um anel de bloqueio, podendo ser descartado em segurança. w Filtro de exaustão - todos os modelos Os filtro de exaustão são utilizados quando é necessário ar de exaustão absolutamente limpo. O filtro de exaustão é montado no motor no lugar do difusor. O filtro de exaustão é facilmente aplicado e o elemento do filtro é substituível. Juntamente com o filtro de exaustão, são fornecidas uma pega especial e as instruções de utilização. e Acessório de sopro - apenas modelos 80P e 90C Montagem Retire o difusor com o material supressor de som (consulte a página 2). Coloque o adaptador de sopro 115620 em cada motor. Cada um é mantido na devida posição pela pega do motor. Aplique o acessório de sopro nos adaptadores de sopro do motor. Antes de ligar uma mangueira, certifique-se de que esta está limpa - coloque a extremidade aberta na entrada do recipiente, por um momento, com os motores em funcionamento, e sacuda-a.45 r Supressor de som - todos os modelos O nível sonoro do aspirador é reduzido. Se fôr necessário ou se desejar um nível sonoro ainda mais reduzido, poderá aplicar um supressor de som no motor. O supressor de som é aplicado no lugar dos difusores (consulte a página 4). O supressor de som reduz o ruído do motor em mais de 4 dB, correspondendo aproximadamente a 37%. Em qualquer altura é possível aplicar filtros de exaustão, acessórios de sopro ou supressores de som. t Filtro de protecção do motor Para tarefas especiais de filtração, poderá aplicar um filtro na parte inferior do motor. Este filtro deve ser substituído regularmente. y Bocal fixo para pavimentos - modelos 82/83/625/626 O bocal fixo para pavimentos é aplicado ao recipiente da seguinte forma: A alavanca articulada é inclinada para a frente. ! O pino fixo é colocado na fenda da suspensão e a suspensão e o reforço são fixos ao mesmo. @ O pino de mola situa-se na abertura no lado oposto do suporte do recipiente . # Levante o bocal para permitir a ligação da mangueira à entrada do recipiente, rodando o acessório de baioneta no sentido dos ponteiros do relógio. Para desligar, inverta o procedimento acima descrito. Regulação das lâminas de borracha $ A distância das lâminas de borracha em relação ao chão deve ser de cerca de 1 mm, sendo a regulação efectuada através de dois parafusos. % Durante os períodos inactivos ou durante o transporte, o bocal deve ser levantado do chão, colocando o reforço do bocal no segundo entalhe ao nível da dobradiça. ^ Como alternativa, existe à disposição um conjunto de escovas que consiste em tiras de escova para o chão. Manutenção Mantenha o aspirador sempre num local seco. Os rolamentos do motor são pré-lubrificados e concebidos para trabalhos pesados e contínuos. O filtro do pó deve ser substituído, dependendo da quantidade de horas de utilização. (Mantenha o recipiente limpo com um pano seco e uma pequena quantidade de polish em spray). Para obter pormenores sobre a assistência e a manutenção, contacte por favor os serviços NILFISK. Placa de identificação O modelo e o número de série da sua máquina são indicados na placa de identificação da máquina. Estas informações são necessárias quando se encomendam peças para reparações. Utilize o espaço abaixo para anotar o modelo e o número de série da sua máquina para futura referência. Modelo Número de série Ano de fabrico Potência Detecção e Resolução de Falhas

• o motor não arranca - poder-se-á ter queimado um fusível, tendo que ser substituído. - o fio ou a tomada de parede podem ter defeito e precisar ser verificados.

• a potência de aspiração é reduzida - o saco do pó poderá estar cheio e precisar de substituição, consultar a página 4. - o recipiente poderá estar cheio e precisar de ser esvaziado, consultar a página 3-4. - o filtro poderá estar obstruído e precisar de ser sacudido, consultar a página 3-4. - a mangueira, o tubo ou o bocal podem estar obstruídos e precisarem de ser limpos, consultar a página 2-3.

• o motor não fica bloqueado em posição no recipiente - apenas modelo 90C - A alavanca vermelha de bloqueio na parte superior do recipiente encontra-se na posição errada. Prima a alavanca na direcção da seta.46 ITALIANO AVVERTENZE IMPORTANTI

Nilfisk-Advance A/S Sognevej 25 DK-2605 Brøndby Dinamarca +45 43 23 81 00 +45 43 43 77 00 declaro que: o aspirador Nilfisk, tipo GM80P, GD90C, GM82, GS82, GM83, GS83, GM625, GM626 foi fabricado a partir de 1995 em conformidade com as disposições das Directrizes do Conselho: 73/23/EEC LV-directive (regulamento baixa voltagem) 89/336/EEC EMC-directive (compatíbílidade electromagnética) 89/392/EEC M-directive (regulamento maquinaria) Nilfisk-Advance A/S Jørgen Jensen Executive Vice-President NILFISK Declaração de conformidade da CE com aspirador Nilfisk Fabricante Morada Tel. Fax

PORTUGUÊS ESPECIFICAÇÕES Potência estimada W Potência máx. W Grau de protecção (humidade, pó) – Classe de protecção (eléctrica) – Ligação à terra Fluxo de ar sem mangueira l/seg Fluxo de ar com mangueira l/seg Vácuo kPa Potência de aspiração sem mangueira W Potência de aspiração com mangueira W Nível pressâo som a 1,5 m (ISO 11203) a) Aspirador com bocal dB(A)/20µPa b) Aspirador dB(A)/20µPa Área de superfície do filtro principal,Algodão

Filtro de exaustão, HEPA, superfície cm

Filtro de exaustão, ULPA, superfície cm
