MANUALE UTENTE GM625 NILFISK

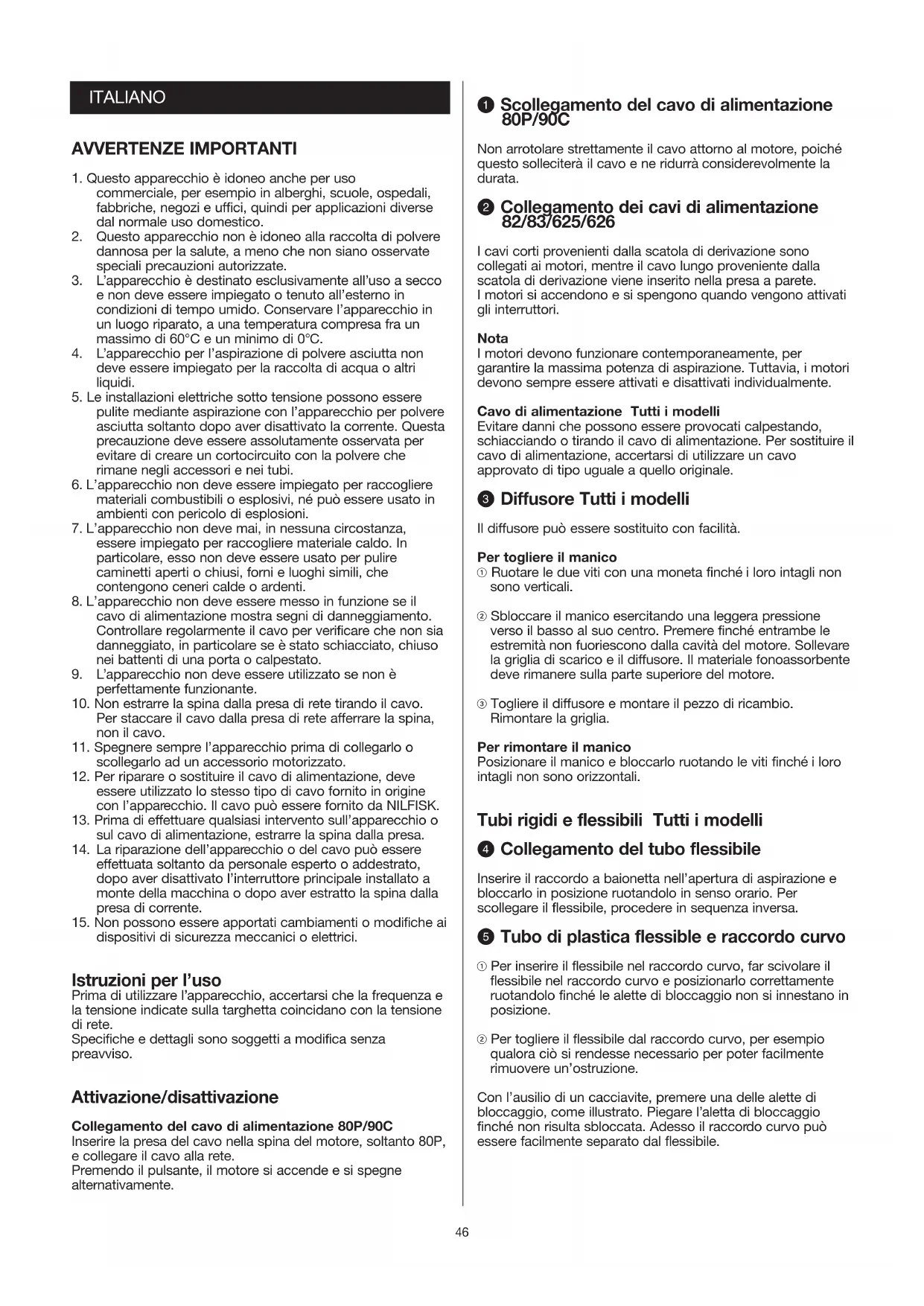

1. Questo apparecchio è idoneo anche per uso

commerciale, per esempio in alberghi, scuole, ospedali, fabbriche, negozi e uffici, quindi per applicazioni diverse dal normale uso domestico.

2. Questo apparecchio non è idoneo alla raccolta di polvere

dannosa per la salute, a meno che non siano osservate speciali precauzioni autorizzate.

3. L’apparecchio è destinato esclusivamente all’uso a secco

e non deve essere impiegato o tenuto all’esterno in condizioni di tempo umido. Conservare l’apparecchio in un luogo riparato, a una temperatura compresa fra un massimo di 60°C e un minimo di 0°C.

4. L’apparecchio per l’aspirazione di polvere asciutta non

deve essere impiegato per la raccolta di acqua o altri liquidi.

5. Le installazioni elettriche sotto tensione possono essere

pulite mediante aspirazione con l’apparecchio per polvere asciutta soltanto dopo aver disattivato la corrente. Questa precauzione deve essere assolutamente osservata per evitare di creare un cortocircuito con la polvere che rimane negli accessori e nei tubi.

6. L’apparecchio non deve essere impiegato per raccogliere

materiali combustibili o esplosivi, né può essere usato in ambienti con pericolo di esplosioni.

7. L’apparecchio non deve mai, in nessuna circostanza,

essere impiegato per raccogliere materiale caldo. In particolare, esso non deve essere usato per pulire caminetti aperti o chiusi, forni e luoghi simili, che contengono ceneri calde o ardenti.

8. L’apparecchio non deve essere messo in funzione se il

cavo di alimentazione mostra segni di danneggiamento. Controllare regolarmente il cavo per verificare che non sia danneggiato, in particolare se è stato schiacciato, chiuso nei battenti di una porta o calpestato.

9. L’apparecchio non deve essere utilizzato se non è

perfettamente funzionante.

10. Non estrarre la spina dalla presa di rete tirando il cavo.

Per staccare il cavo dalla presa di rete afferrare la spina, non il cavo.

11. Spegnere sempre l’apparecchio prima di collegarlo o

scollegarlo ad un accessorio motorizzato.

12. Per riparare o sostituire il cavo di alimentazione, deve

essere utilizzato lo stesso tipo di cavo fornito in origine con l’apparecchio. Il cavo può essere fornito da NILFISK.

13. Prima di effettuare qualsiasi intervento sull’apparecchio o

sul cavo di alimentazione, estrarre la spina dalla presa.

14. La riparazione dell’apparecchio o del cavo può essere

effettuata soltanto da personale esperto o addestrato, dopo aver disattivato l’interruttore principale installato a monte della macchina o dopo aver estratto la spina dalla presa di corrente.

15. Non possono essere apportati cambiamenti o modifiche ai

dispositivi di sicurezza meccanici o elettrici. Istruzioni per l’uso Prima di utilizzare l’apparecchio, accertarsi che la frequenza e la tensione indicate sulla targhetta coincidano con la tensione di rete. Specifiche e dettagli sono soggetti a modifica senza preavviso. Attivazione/disattivazione Collegamento del cavo di alimentazione 80P/90C Inserire la presa del cavo nella spina del motore, soltanto 80P, e collegare il cavo alla rete. Premendo il pulsante, il motore si accende e si spegne alternativamente. Q Scollegamento del cavo di alimentazione 80P/90C Non arrotolare strettamente il cavo attorno al motore, poiché questo solleciterà il cavo e ne ridurrà considerevolmente la durata. W Collegamento dei cavi di alimentazione 82/83/625/626 I cavi corti provenienti dalla scatola di derivazione sono collegati ai motori, mentre il cavo lungo proveniente dalla scatola di derivazione viene inserito nella presa a parete. I motori si accendono e si spengono quando vengono attivati gli interruttori. Nota I motori devono funzionare contemporaneamente, per garantire la massima potenza di aspirazione. Tuttavia, i motori devono sempre essere attivati e disattivati individualmente. Cavo di alimentazione Tutti i modelli Evitare danni che possono essere provocati calpestando, schiacciando o tirando il cavo di alimentazione. Per sostituire il cavo di alimentazione, accertarsi di utilizzare un cavo approvato di tipo uguale a quello originale. E Diffusore Tutti i modelli Il diffusore può essere sostituito con facilità. Per togliere il manico ! Ruotare le due viti con una moneta finché i loro intagli non sono verticali. @ Sbloccare il manico esercitando una leggera pressione verso il basso al suo centro. Premere finché entrambe le estremità non fuoriescono dalla cavità del motore. Sollevare la griglia di scarico e il diffusore. Il materiale fonoassorbente deve rimanere sulla parte superiore del motore. # Togliere il diffusore e montare il pezzo di ricambio. Rimontare la griglia. Per rimontare il manico Posizionare il manico e bloccarlo ruotando le viti finché i loro intagli non sono orizzontali. Tubi rigidi e flessibili Tutti i modelli R Collegamento del tubo flessibile Inserire il raccordo a baionetta nell’apertura di aspirazione e bloccarlo in posizione ruotandolo in senso orario. Per scollegare il flessibile, procedere in sequenza inversa. T Tubo di plastica flessible e raccordo curvo ! Per inserire il flessibile nel raccordo curvo, far scivolare il flessibile nel raccordo curvo e posizionarlo correttamente ruotandolo finché le alette di bloccaggio non si innestano in posizione. @ Per togliere il flessibile dal raccordo curvo, per esempio qualora ciò si rendesse necessario per poter facilmente rimuovere un’ostruzione. Con l’ausilio di un cacciavite, premere una delle alette di bloccaggio, come illustrato. Piegare l’aletta di bloccaggio finché non risulta sbloccata. Adesso il raccordo curvo può essere facilmente separato dal flessibile.47 Y Regolazione della potenza di aspirazione sul raccordo curvo in plastica ! La potenza di aspirazione della bocchetta può essere regolata tramite la valvola a saracinesca collocata sul raccordo curvo. La potenza di aspirazione è maggiore quando la valvola viene spinta in avanti a chiudere l’apertura di immissione. @ Per la pulizia per esempio di coperte e tende, la potenza di aspirazione può essere ridotta spostando la valvola indietro. U Flessibile di gomma o di plastica con raccordo curvo in acciaio Se il flessibile o il raccordo curvo sono ostruiti, il raccordo curvo può essere staccato dal flessibile per rimuovere la causa dell’ostruzione. Smontaggio Tenere l’anello il più vicino possibile al raccordo curvo e farlo passare sopra l’asta tirando e ruotando contemporaneamente. Montaggio Il raccordo di gomma facilita il lavoro e prolunga la durata del flessibile. (Se il raccordo è eccessivamente stretto, deve essere rimosso e irrorato internamente con gesso da sarto o talco). ! Collocare il raccordo di gomma su una superficie piatta e premere un anello sulla corona finché non si inserisce nella scanalatura del manicotto di gomma. @ Spingere il raccordo curvo attraverso il giunto e tirarlo finché possibile. # Afferrare il raccordo curvo con la mano sinistra proprio accanto al manicotto di gomma e inserire premendo il raccordo sferico del flessibile il più possibile. $ Ruotare o premere l’anello in posizione corretta nella scanalatura del raccordo di gomma. % Tirare nelle direzioni indicate dalla freccia: adesso il flessibile è installato. I Montaggio dei tubi da Ø50mm 82/83/625/626 ! Prima di montare tubi rigidi e la spazzola, bisogna svitare l’anello di bloccaggio ruotandolo in senso antiorario. @ Montare quindi il tubo e la spazzola, e avvitare l’anello di bloccaggio ruotandolo in senso orario finché non si innesta. Accessori NILFISK offre un’ampia gamma di tubi ed accessori per la pulzia di pavimenti, pareti, macchinari, tubazioni e pulizie in altezza. O Scuotimento del filtro Solo 80P L’aspirapolvere può essere usato anche senza il sacchetto per la polvere. In questo caso la polvere si raccoglie nella parte inferiore del serbatoio, che viene vuotata quando necessario. Per mantenere la potenza di aspirazione a un livello costante, il filtro deve essere mantenuto il più pulito possibile, scuotendolo a intervalli regolari oppure pulendolo con un altro aspirapolvere. Il filtro non deve essere lavato, né spazzolato. Rimozione e sostituzione del motore 80P ! Aspire i ganci di chiusura superiori ed estrarre il motore predendolo dal manico. @ Estrarre il filtro tramite la sua piastra azzurra inferiore e scuoterlo delicatamente da una parte all’altra. Durante l’operazione di pulizia del filtro, il flessibile deve rimanere attaccato al serbatoio. Rimontando il motore, accertarsi che l’interruttore sia collocato direttamente sopra la bocca di aspirazione del serbatoio e che la spina sia rivolta all’indietro. Rimozione e sostituzione del motore 90C ! Rimuovere il motore ruotando il suo manico in senso antiorario. Estrarre il motore. Il filtro può essere pulito con aspirazione. @ Rimontare il motore in modo tale che l’interruttore on/off sia in linea con l’interruttore on/off stampato sul serbatoio superiore. Ruotare il motore in senso orario finché non si ode chiaramente un clic. Se il motore non si blocca in posizione quando viene ruotato, premere la leva di bloccaggio rossa che si trova all’interno del serbatoio in direzione della freccia. Svuotamento del serbatoio 80P/90C Dopo aver pulito il filtro e staccato il flessibile, sbloccare i due ganci di chiusura e aprire il serbatoio. Sollevare la parte superiore e vuotare la parte inferiore del serbatoio. Scuotimento del filtro 82/83 Affinché la potenza di aspirazione rimanga costante, il filtro deve essere il più pulito possibile. Pertanto, il filtro deve essere pulito a intervalli regolari, anche varie volte prima che si debba procedere allo svuotamento del serbatoio. Spegnere il motore. Scuotere il filtro varie volte con l’ausilio dell’asta di scuotimento. Durante l’operazione di pulizia del filtro, il flessibile deve rimanere attaccato al serbatoio. Il filtro non deve essere lavato, né spazzolato. Scuotimento del filtro 625/626 Abbassare l’asta di scuotimento del filtro il più possibile, finché non si sblocca automaticamente, attivando il dispositivo di scuotimento del filtro. Normalmente saranno sufficienti 3-4 movimenti in successione. Non lavare, né spazzolare il filtro, ma mantenerlo pulito esclusivamente scuotendolo di frequente oppure pulendolo con un altro aspirapolvere. Questo apparecchio è provvisto di un filtro in cotone o in GORE-TEX. Manometro L’aspirapolvere può essere dotato di un manometro, che indica il grado di ostruzione del filtro principale. Quando la lancetta si trova nella zona rossa, spegnere il motore e procedere alla pulizia del filtro. Il manometro si rivela particolarmente utile in impianti con tubazioni fisse, dove una riduzione dell’efficienza può non essere notata immediatamente.48 P Svuotamento del serbatoio 82 ! Spegnere i motori e scuotere il filtro varie volte con l’ausilio dell’asta scuotifiltro. Il flessibile deve rimanere collegato. @ Bloccare l’asta scuotifiltro nella posizione più elevata utilizzando un arresto in gomma. Togliere il flessibile. # Per sbloccare il serbatoio della polvere, allentare i quattro ganci ed aprirli completamente. $ Togliere il serbatoio superiore con i motori ancora in posizione. % Svuotare il serbatoio della polvere. ^ Rimontare il serbatoio superiore completo dei motori, serrare i ganci sul serbatoio. Abbassare l’asta scuotifiltro. { Svuotamento del serbatoio 83/625/626 ! Spegnere i motori, lasciare il flessibile collegato e scuotere il filtro come descritto nel paragrafo “Scuotimento del filtro”. @ Sollevando la barra a pedale, il serbatoio viene abbassato al suolo e può essere estratto dall’apparecchio per lo svuotamento. In alternativa, è possibile spingere l’apparecchio in avanti per svuotare il serbatoio. # Dopo lo svuotamento, posizionare il serbatoio sotto la macchina, con una maniglia nella parte posteriore. Spingendo poi la barra a pedale il serbatoio viene sollevato automaticamente e ricollocato in posizione. } Aspirazione con sacchetto per la polvere 80P/90C L’aspirapolvere viene fornito con sacchetti per la polvere a due pieghe, ad autoposizionamento. Per sbloccare il serbatoio, allentare i due ganci laterali e sollevare la parte superiore motore/filtro. Fissare il sacchetto come segue: ! Forare la perforazione del sacchetto e collocarlo nel serbatoio inferiore. @ Tirare la piastra di plastica azzurra del sacchetto sulla bocca interna di aspirazione con tutte e due le mani. # Spiegare il sacchetto procedendo con cautela. Riposizionare il serbatoio superiore e bloccare i due ganci di chiusura. Nota L’efficienza di aspirazione dipende dalla dimensione e dalla qualità del sacchetto per la polvere. Utilizzare soltanto sacchetti originali Nilfisk. Se vengono impiegati sacchetti non NILFISK, e il flusso d’aria si restringe, può verificarsi un surriscaldamento del motore con conseguente danneggiamento. q Aspirazione con sacchetto per la polvere 82/625/626 ! Per evitare che il sacchetto di carta si laceri mentre l’apparecchio è in funzione, si consiglia di aprire il sacchetto prima di installarlo nell’apparecchio. Questo può essere fatto aprendo delicatamente le pieghe (a) previste su ogni lato del sacchetto, in modo tale che la sezione di aspirazione del sacchetto sia pressoché quadrata. @ Per evitare di lacerare il sacchetto di carta sull’apertura (b), premere delicatamente e aprire le perforazioni (c) nella carta del sacchetto, subito all’interno del foro della guarnizione di gomma del sacchetto (d). # Installare il sacchetto aperto nel serbatoio della polvere, in modo che l’apertura del sacchetto di carta (b) sia rivolta verso il basso nel fondo del serbatoio. Afferrare delicatamente con entrambe le mani le linguette di cartone (e) su ciascun lato della guarnizione del sacchetto e far scivolare la guarnizione del sacchetto (c) sul tubo di raccordo del serbatoio (g). Partendo dal fondo del tubo di raccordo del serbatoio, tirare delicatamente la guarnizione sopra il tubo con un leggero movimento rotatorio o di torsione, spingendola fino alle nervature sul tubo di raccordo. $ Quando la guarnizione del sacchetto tocca le nervature del tubo di raccordo, ripiegare la sigillatura cucita (h), affinché non interferisca con la chiusura del serbatoio. Allargare ogni lato del sacchetto nel serbatoio, in modo che la parte superiore del sacchetto sia a livello dei lati del serbatoio. Sistemi di sacchetti per la polvere Tutti i modelli Per facilità di movimentazione e per uno svuotamento igienico, sono disponibili vari sistemi di sacchetti per la polvere e di svuotamento. Serbatoio a perdere Solo 83 Per polveri pericolose, è disponibile un serbatoio a perdere. Quando il serbatoio è pieno, viene sigillato con un coperchio e un anello di bloccaggio, affinché possa essere smaltito in modo sicuro. w Filtro di scarico Tutti i modelli I filtri di scarico vengono impiegati quando è necessaria un’aria di scarico assolutamente pulita. Il filtro di scarico viene montato sul motore al posto del diffusore. Il filtro di scarico è facile da montare, e l’elemento filtrante è sostituibile. Assieme al filtro di scarico vengono consegnati un manico speciale e le istruzioni per l’uso. e Attacco soffiante Solo 80P/90C Montaggio Togliere il diffusore e il materiale fonoassorbente (vedere pagina 2) Collocare l’attacco soffiante Rif. 115620 sul motore. Montare il manico del motore che terrà in posizione l’attacco soffiante. Prima di collegare un flessibile, accertarsi che sia pulito - collocare la sua estremità aperta nella bocca di aspirazione del serbatoio per un momento mentre i motori sono in funzione e scuoterla.49 r Silenziatore Tutti i modelli Il livello di rumore nell’aspirapolvere è basso. Se è richiesto o desiderato un livello sonoro ancora più basso, sul motore può essere installato un silenziatore Il silenziatore di rumori, che viene montato al posto dei diffusori (vedere pagina 4), riduce il rumore del motore di altri 4 dB, corrispondenti al 37% circa. E’ possibile montare, in qualsiasi momento, filtri di scarico, accessorio di soffiaggio o silenziatore. t Filtro di protezione del motore Per speciali compiti di filtrazione, la parte inferiore del motore può essere provvista di un filtro, che deve essere sostituito a intervalli regolari. y Accessorio fisso per pavimenti 82/83/625/626 L’accessorio fisso per pavimenti viene montato sul serbatoio nel seguente modo: Inclinare in avanti la leva incernierata. ! Collocare il perno fisso nella scanalatura della sospensione, e agganciare su di esso la sospensione e il sostegno. @ Collocare il perno caricato a molla nel foro sul lato opposto della staffa del serbatoio. # Sollevare l’accessorio per collegare il flessibile alla bocca di aspirazione del serbatoio, ruotando in senso orario l’attacco a baionetta. Per scollegare, procedere nella sequenza inversa. Regolazione dei labbri di gomma $ La distanza dei labbri di gomma dal pavimento deve essere di circa 1 mm; la regolazione avviene con l’ausilio delle due viti avvitabili a mano. % Durante i periodi di inattività o durante il trasporto, l’accessorio fisso deve essere sollevato dal pavimento collocando il sostegno della stesso nell’apposito gancio situato sull’apparecchio. ^ In alternativa è disponibile un set di spazzole in setole. Manutenzione Mantenere sempre l’aspirapolvere in un luogo asciutto. I cuscinetti del motore sono prelubrificati e progettati per un funzionamento pesante prolungato. Il filtro della polvere deve essere sostituito con una frequenza che dipende dal numero di ore di funzionamento. (Mantenere pulito il contenitore con un panno asciutto e una piccola quantità di lucidante spray). Per maggiori informazioni sulla manutenzione e sull’assistenza, interpellare direttamente NILFISK. Targa Il modello e il numero di serie dell’apparecchio sono indicati sulla targa dell’apparecchio stesso. Questi dati sono richiesti al momento dell’ordinazione di parti di ricambio. Nello spazio sottostante possono essere annotati il modello e il numero di serie dell’apparecchio per futura consultazione. Modello Numero di serie Anno di fabbricazione Tensione di alimentazione Identificazione dei guasti

• il motore non si avvia - un fusibile può essersi bruciato e deve essere sostituito. - il cavo o la presa a parete possono essere difettosi e devono essere controllati.

• la potenza di aspirazione è ridotta - il sacchetto della polvere può essere pieno e deve essere sostituito, vedere pagina 4. - il serbatoio può essere pieno e deve essere svuotato, vedere pagina 3-4. - il filtro può essere intasato e deve essere pulito, vedere pagina 3-4. - il flessibile, il tubo rigido o la bocchetta possono essere ostruiti e devono essere puliti, vedere pagina 2-3.

• il motore non resta bloccato in posizione sul serbatoio. Solo 90C - La leva di bloccaggio rossa collocata nella parte superiore del serbatoio non è nella posizione corretta. Spingere la leva in direzione della freccia.50 EÏÏËvÈο ™∏ª∞¡∆π∫∂™ ¶ƒ√∂π¢√¶√π∏™∂π™

B57 Nilfisk-Advance A/S Sognevej 25 DK-2605 Brøndby Danimarca +45 43 23 81 00 +45 43 43 77 00 dichiara che: I’aspirapolvere Nilfisk, tipo GM80P, GD90C, GM82, GS82, GM83, GS83, GM625, GM626 dal 1995, è prodotto in conformità alle disposizioni contenute nelle Direttive del Consiglio dei Ministri: 73/23/EEC LV-direttiva (regolamentazione per bassa tensione) 89/336/EEC EMC-direttiva (compatibilità elettromagnetica) 89/392/EEC M-direttiva (sicurezza macchine) Nilfisk-Advance A/S Jørgen Jensen Executive Vice-President NILFISK Dichiarazione di conformità - CEE per aspirapolvere Nilfisk Produttore Indirizzo Tel. Fax

ITALIANO CARATTERISTICHE Potenza nominale W Potenza massima assorbita W Grado di protezione (umidità, polvere) – Classe di protezione (elettrica) – Messa a terra (alternative) Flusso d’aria con tubo flessibile l/sec Flusso d’aria senza flessibile l/sec Depressione kPa Potenza di aspirazione con flessibile W Potenza di aspirazione senza flessibile W Livello pressione sonora a 1,5 m (ISO 11203) a) Aspirapolvere+spazzola dB(A)/20µPa b) Solo aspirapolvere dB(A)/20µPa Superficie filtro principale, cotone

Superficie filtro di scarico, HEPA cm

Superficie filtro di scarico, ULPA cm
