MANUAL DE USUARIO GM625 NILFISK

INSTRUCCIONES DE UTILIZACIÓN

1. Esta máquina también resulta adecuada para uso

institucional, por ejemplo en hoteles, hospitales, fábricas, tiendas y oficinas, para otros usos distintos del uso doméstico normal.

2. Esta máquina no es adecuada para recoger polvo

peligroso para la salud, a menos que se sigan determinadas precauciones autorizadas.

3. Esta máquina es sólo para uso en seco y no se debe

utilizar ni almacenar en exteriores, con humedad. Almacenar en interiores, con temperaturas comprendidas entre los 0∞C y los 60∞C.

4. La máquina para aspiración en seco no debe utilizarse

para la succión de agua o de otros líquidos.

5. Las conducciones de electricidad que tengan corriente no

deben limpiarse con la máquina, para retirar polvos secos si antes no se ha desconectado la corriente. Esta precaución es para que no se cree un cortocircuito a través del polvo que quede en boquillas y tubos.

6. La máquina no se debe utilizar para recoger materiales

explosivos o combustibles, ni se debe utilizar en una atmósfera explosiva.

7. Bajo ninguna circunstancia se debe utilizar la máquina

para recoger material caliente. En particular, la máquina no se debe utilizar para limpiar chimeneas abiertas ni cerradas, hornos o similar que contengan cenizas calientes o brasas.

8. La máquina no se debe utilizar si el cable eléctrico

muestra cualquier signo de deterioro. Inspeccione regularmente el cable para ver que no existen daños, especialmente si el cable ha sido aplastado al cerrar una puerta o ha pasado la máquina por encima.

9. La máquina no se debe utilizar si está averiada.

10. No desenchufe la máquina tirando del cable. Para

debe desconectarse el aspirador.

12. Al reparar o sustituir el cable, se debe utilizar el mismo

tipo de cable que el original. El cable puede suministrarlo NILFISK.

13. Siempre se debe desconectar el enchufe de la toma

mural antes de comenzar cualquier operación de servicio de la máquina o del cable.

14. La reparación de la unidad eléctrica con motor o con

cable sólo debe realizarlo personal con la formación adecuada, después de desconectar el conmutador que se instaló en la máquina, o después de retirar el enchufe de la toma mural de corriente.

15. No se deben realizar cambios ni modificaciones en los

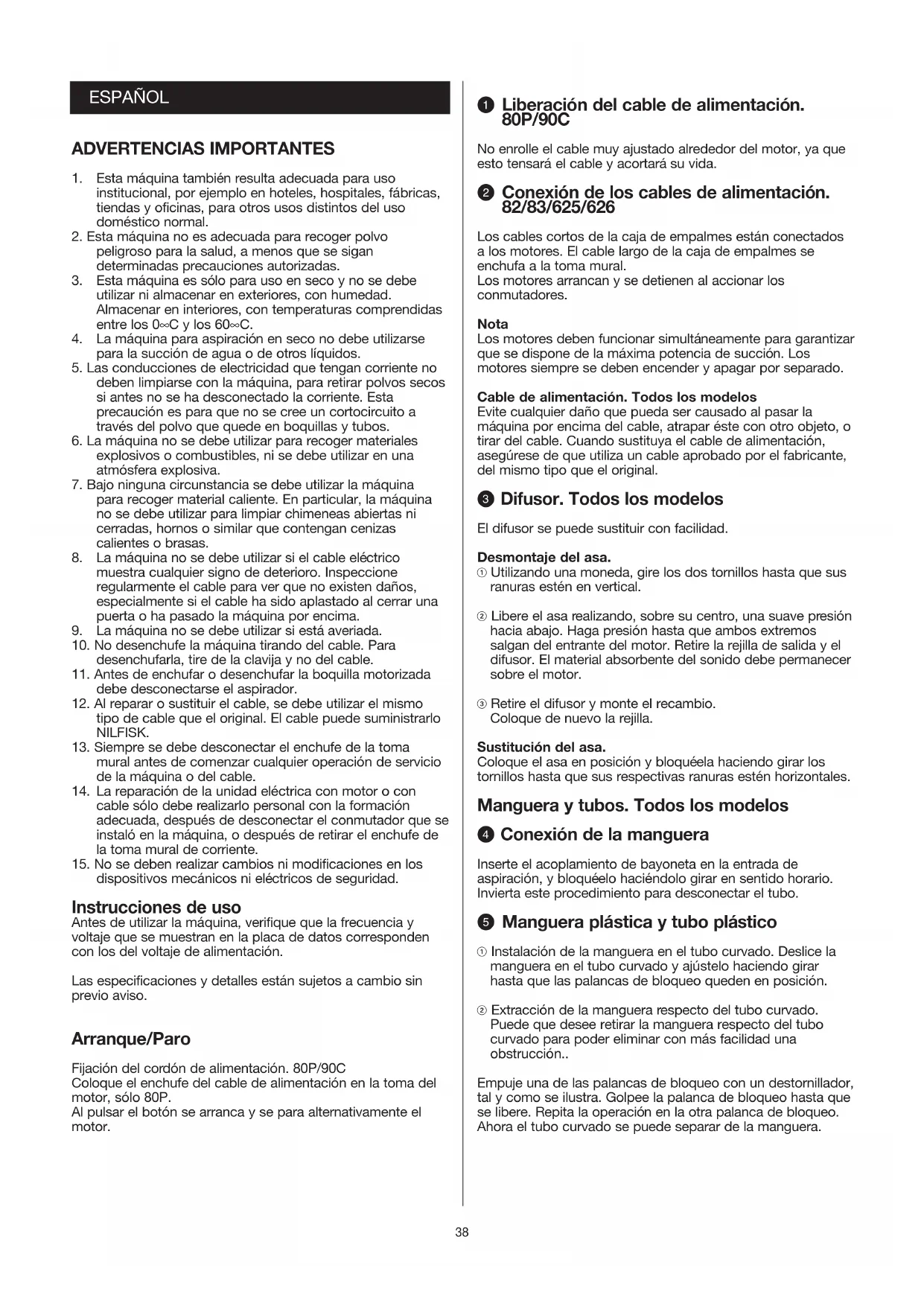

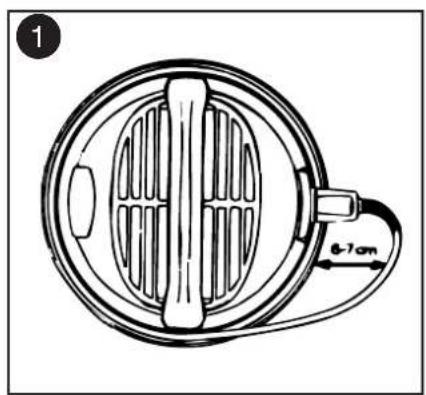

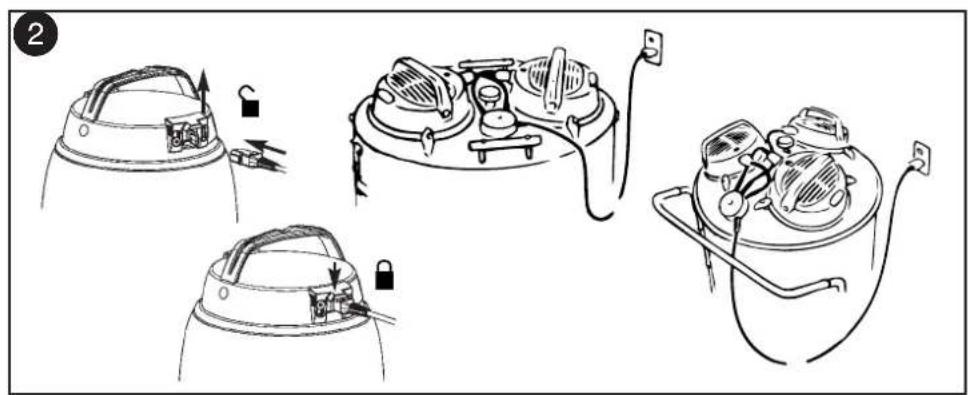

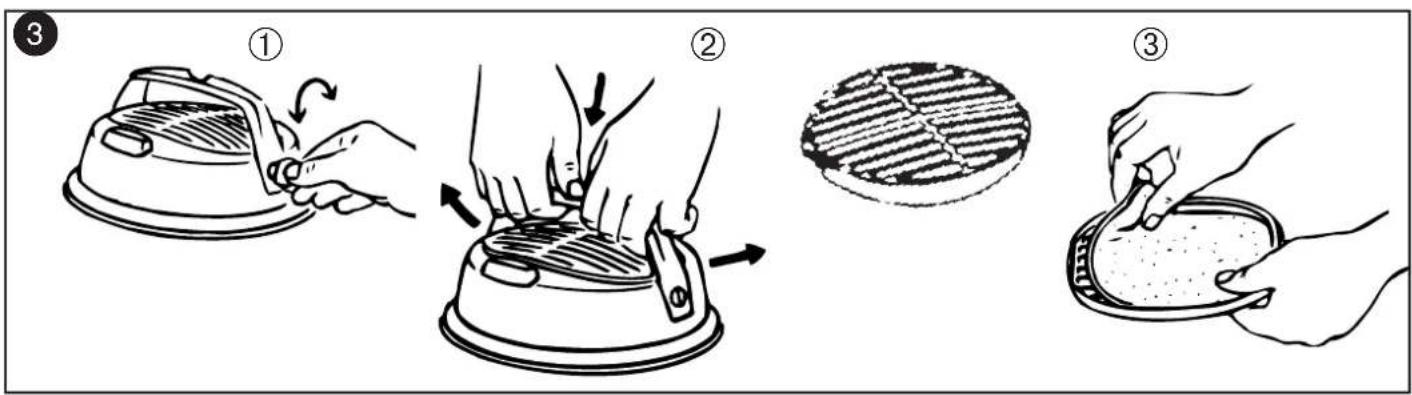

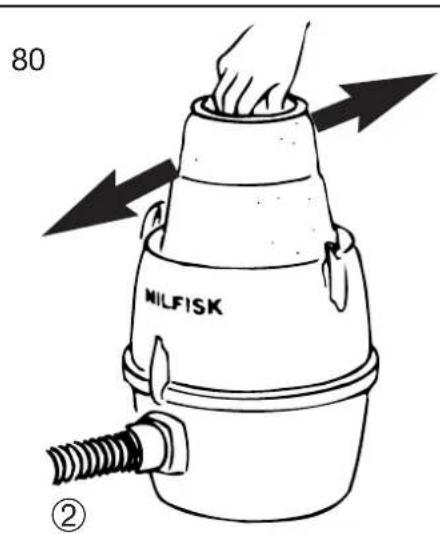

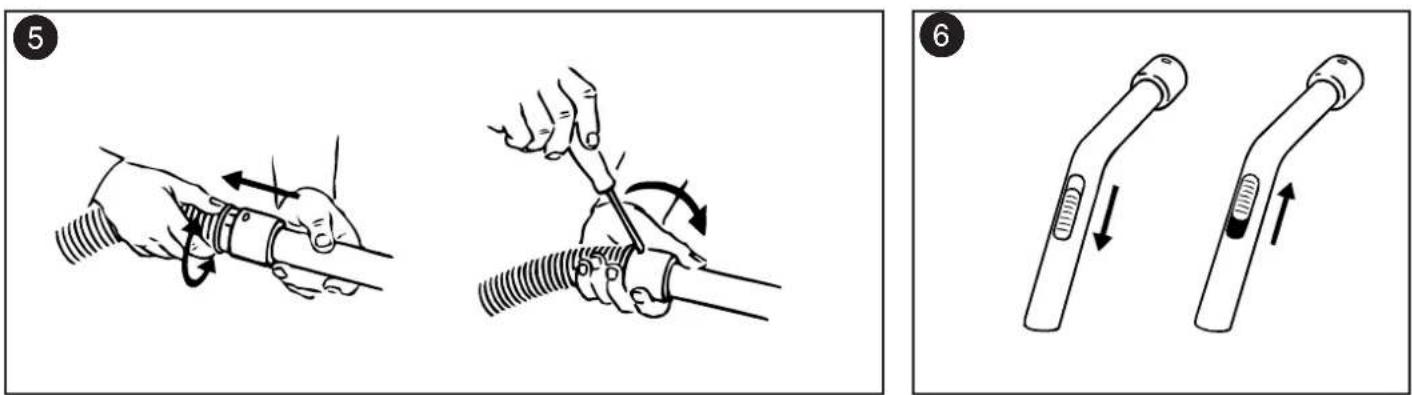

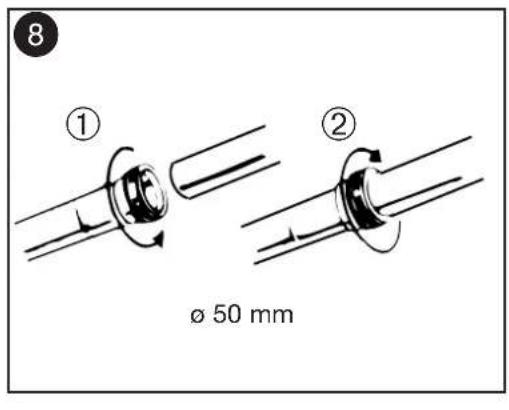

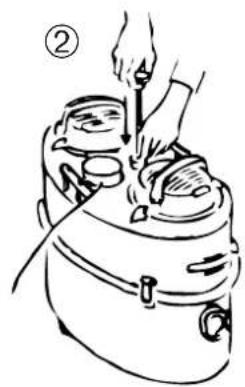

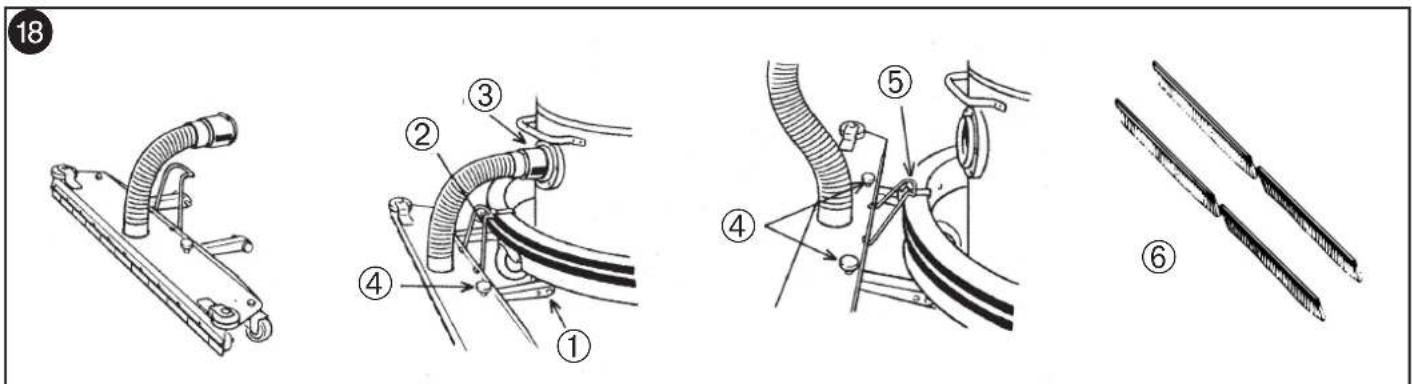

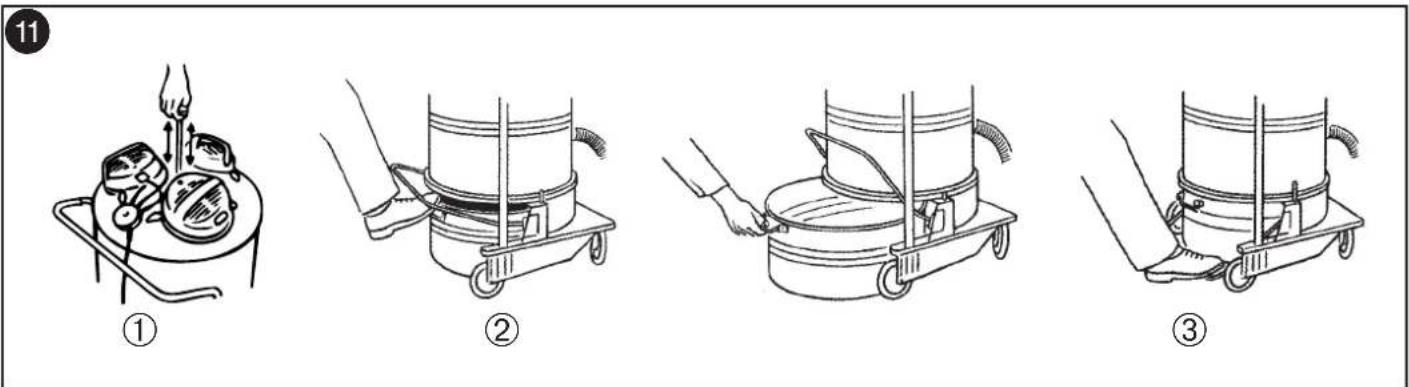

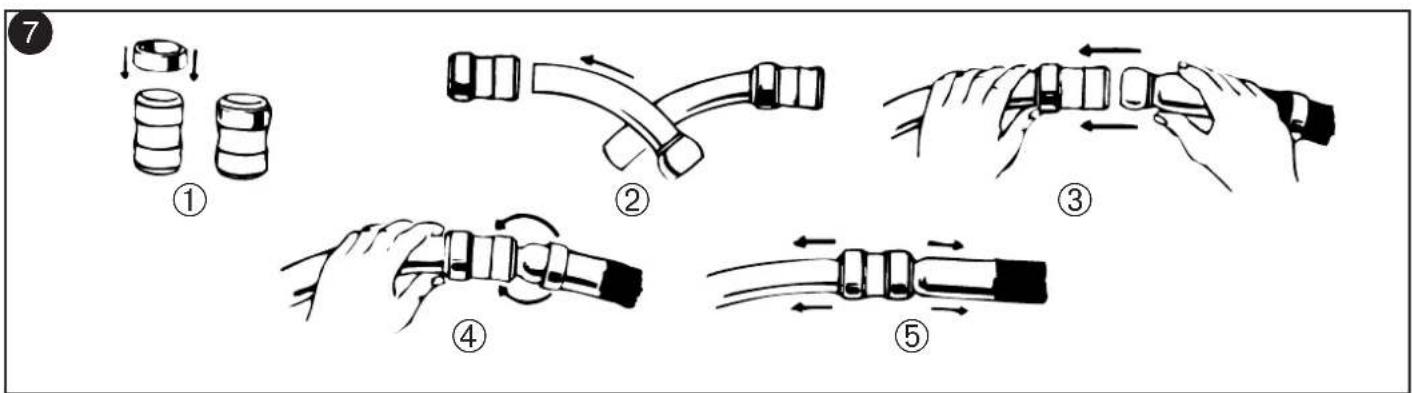

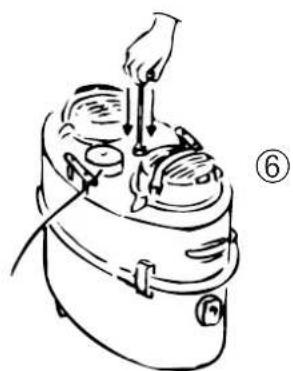

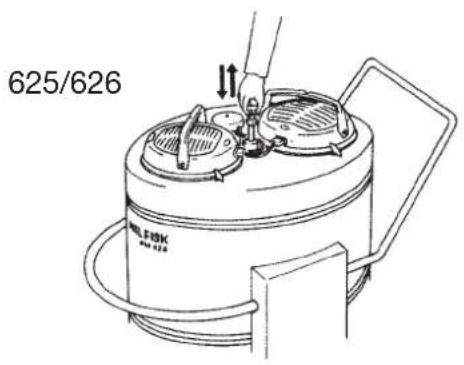

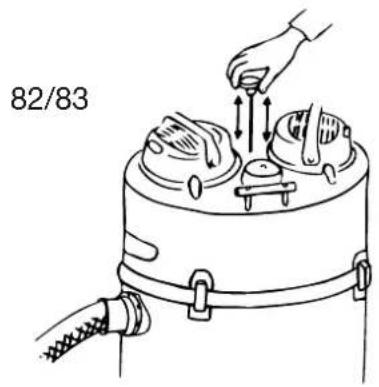

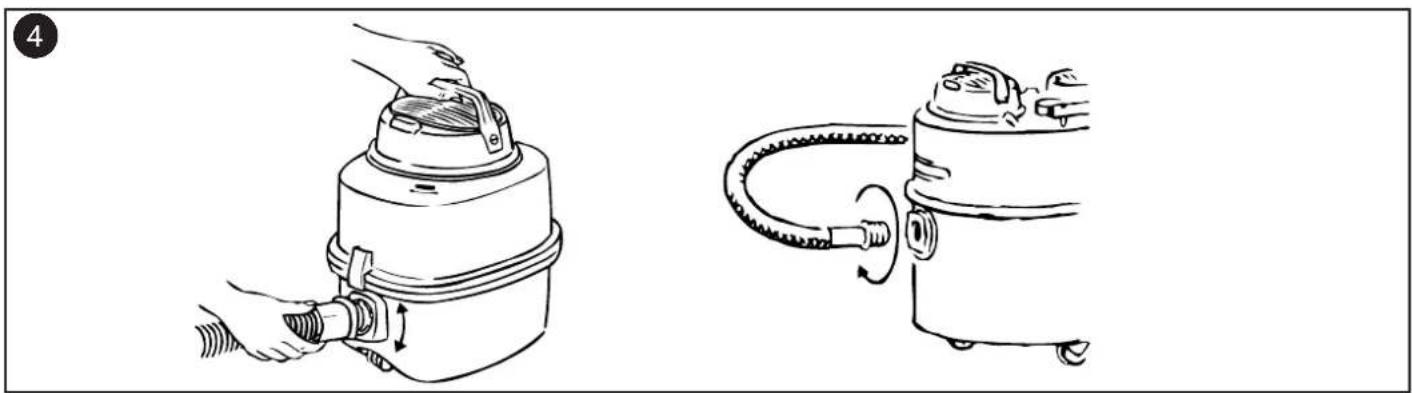

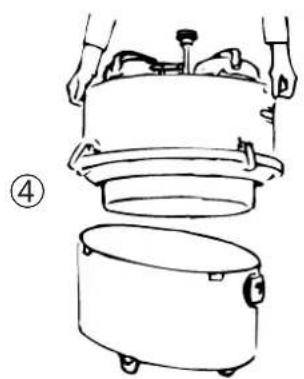

dispositivos mecánicos ni eléctricos de seguridad. Instrucciones de uso Antes de utilizar la máquina, verifique que la frecuencia y voltaje que se muestran en la placa de datos corresponden con los del voltaje de alimentación. Las especificaciones y detalles están sujetos a cambio sin previo aviso. Arranque/Paro Fijación del cordón de alimentación. 80P/90C Coloque el enchufe del cable de alimentación en la toma del motor, sólo 80P. Al pulsar el botón se arranca y se para alternativamente el motor. Q Liberación del cable de alimentación. 80P/90C No enrolle el cable muy ajustado alrededor del motor, ya que esto tensará el cable y acortará su vida. W Conexión de los cables de alimentación. 82/83/625/626 Los cables cortos de la caja de empalmes están conectados a los motores. El cable largo de la caja de empalmes se enchufa a la toma mural. Los motores arrancan y se detienen al accionar los conmutadores. Nota Los motores deben funcionar simultáneamente para garantizar que se dispone de la máxima potencia de succión. Los motores siempre se deben encender y apagar por separado. Cable de alimentación. Todos los modelos Evite cualquier daño que pueda ser causado al pasar la máquina por encima del cable, atrapar éste con otro objeto, o tirar del cable. Cuando sustituya el cable de alimentación, asegúrese de que utiliza un cable aprobado por el fabricante, del mismo tipo que el original. E Difusor. Todos los modelos El difusor se puede sustituir con facilidad. Desmontaje del asa. ! Utilizando una moneda, gire los dos tornillos hasta que sus ranuras estén en vertical. @ Libere el asa realizando, sobre su centro, una suave presión hacia abajo. Haga presión hasta que ambos extremos salgan del entrante del motor. Retire la rejilla de salida y el difusor. El material absorbente del sonido debe permanecer sobre el motor. # Retire el difusor y monte el recambio. Coloque de nuevo la rejilla. Sustitución del asa. Coloque el asa en posición y bloquéela haciendo girar los tornillos hasta que sus respectivas ranuras estén horizontales. Manguera y tubos. Todos los modelos R Conexión de la manguera Inserte el acoplamiento de bayoneta en la entrada de aspiración, y bloquéelo haciéndolo girar en sentido horario. Invierta este procedimiento para desconectar el tubo. T Manguera plástica y tubo plástico ! Instalación de la manguera en el tubo curvado. Deslice la manguera en el tubo curvado y ajústelo haciendo girar hasta que las palancas de bloqueo queden en posición. @ Extracción de la manguera respecto del tubo curvado. Puede que desee retirar la manguera respecto del tubo curvado para poder eliminar con más facilidad una obstrucción.. Empuje una de las palancas de bloqueo con un destornillador, tal y como se ilustra. Golpee la palanca de bloqueo hasta que se libere. Repita la operación en la otra palanca de bloqueo. Ahora el tubo curvado se puede separar de la manguera.39 Y Regulación de la potencia de aspiración del tubo curvado de plástico ! La potencia de aspiración de la boquilla se puede regular mediante la válvula corredera que se encuentra en el tubo curvado. La succión es más potente cuando la válvula se avanza para cerrar la entrada. @ Para limpiar, por ejemplo, cortinas y cobertores no fijos, se puede reducir la potencia de aspiración desplazando la válvula hacia atrás. U Manguera de goma o plástico con tubo curvado de acero Si están obstruidos la manguera o el tubo curvado, dicho tubo se puede retirar de la manguera para eliminar la obstrucción. Desmontaje Sujete el anillo que está más próximo al tubo curvado y páselo por encima de la varilla, utilizando el método de tirar y girar a la vez. Montaje El acoplamiento de goma facilita el trabajo y prolonga la vida de la manguera. (Si el acoplamiento queda prieto, se debe retirar y espolvorear por dentro con polvo de talco). ! Coloque el acoplamiento de goma sobre una superficie plana y haga presión en un anillo hasta que el borde encaje en el surco del manguito de acoplamiento de goma. @ Haciendo presión, pase el tubo curvado por la junta y tire de él para lograr el máximo recorrido. # Tome con fuerza el tubo curvado, utilizando la mano izquierda, haciendo presión y pase el zócalo de bola del manguito lo máximo que pueda. $ Coloque, por giro o haciendo presión, en segundo anillo en su posición correcta en el surco del acoplamiento de goma. % Tire en las direcciones indicadas por las flechas y el conjunto quedará armado. I Montaje de los tubos de Ø50mm. 82/83/625/626 ! Para montar los tubos y la boquilla se destornilla en sentido antihorario. @ A continuación se montan el tubo y la boquilla, y el anillo de bloqueo se atornilla en sentido horario hasta que se encaje. Accesorios NILFISK suministra una amplia selección de tubos y boquillas para realizar la limpieza ordinaria, la limpieza general y para determinadas tareas de limpieza. Consulte los accesorios en los folletos especiales. O Sacudido del filtro. Sólo 80P El aspirador también se puede utilizar sin la bolsa de polvo. En este caso, el polvo se recoge en la parte inferior del depósito que se vacía cuando es necesario. Para mantener el poder de succión a un nivel constante, el filtro se debe mantener tan limpio como sea posible, agitándolo a intervalos regulares o aspirándolo. El filtro no se debe lavar ni cepillar. Extracción y sustitución del motor. 80P ! Sujete el asa del motor y abra los pasadores superiores. Saque el motor. @ Tirando de su placa inferior azul, saque el filtro y agítelo suavemente de un lado a otro. La manguera debe quedar fija al depósito durante esta operación. Cuando monte el motor, asegúrese de que el conmutador está directamente encima de la entrada de aspiración del depósito y de que el enchufe está girado hacia atrás. Extracción y sustitución del motor. 90C ! Retire el motor girando su asa en sentido antihorario. Saque el motor. El filtro se puede limpiar por aspiración. @ Sustituya el motor de manera que el conmutador de encendido/apagado esté en línea con la ilustración de conmutador que está impresa en el depósito superior. Gire el motor en sentido horario hasta que se oiga un claro “clic”. Si el motor no encaja en su posición mediante giro, pulse la palanca de bloqueo roja que se encuentra dentro del depósito, en la dirección de la flecha. Vaciado del depósito. 80P/90C Cuando se ha limpiado el filtro y se ha soltado la manguera, libere los dos cierres y abra el depósito. Saque la parte superior y vacíe la parte inferior del depósito. Sacudido. 82/83 Para mantener constante el poder de aspiración, el filtro debe estar lo más limpio posible. Por eso, es necesario sacudir el filtro periódicamente. Se puede sacudir varias veces antes de que haya que vaciar el depósito. Apague el motor. Sacuda el filtro varias veces utilizando la varilla de sacudido. Durante este proceso, la manguera debe fijarse al depósito. El filtro no se debe lavar ni limpiar. Sacudido. 625/626 Se pulsa al máximo la varilla de sacudido del filtro, hasta que se libere automáticamente, activando el dispositivo de sacudido del filtro. Normalmente serán suficientes 3-4 movimientos seguidos. No lave ni cepille el filtro, manténgalo limpio únicamente sacudiéndolo con frecuencia, o utilizando otro aspirador. Esta máquina se suministra con un filtro de algodón o de GORE-TEX. Manómetro El aspirador puede ir provisto de un manómetro, que indica el grado de saturación del filtro principal. Cuando la aguja se coloque en la zona roja, es necesario apagar el motor y sacudir el filtro. Esto resulta de particular utilidad en instalaciones de tubería fija, donde la reducción de la eficacia puede que no se advierta inmediatamente. P Vaciado del depósito. 82 ! Apague los motores y sacuda el filtro varias veces, utilizando la varilla de sacudido. Deje conectada la manguera. @ Bloquee la varilla de sacudido en su posición más alta, utilizando el tope de goma. Retira la manguera. # Para liberar el depósito de polvo, suelte los cuatro clips y ábralo al máximo. $ Retire el depósito superior con los motores todavía instalados. % Vacíe el depósito de polvo.40 ^ Coloque el depósito completo con sus motores, apriete los clips contra el contenedor. Baje la varilla de sacudido. { Vaciado del depósito de desperdicios. 83/625/626 ! Apague los motores, deje la manguera conectada y sacuda el filtro tal y como se describe en “Sacudido del filtro”. @ Al elevar la barra de pedal, el depósito de basuras se baja hasta el suelo donde puede retirarse de la máquina para eliminar las basuras, o bien la máquina puede adelantarse para limpiar el depósito. # Después de vaciarlo, el depósito se coloca bajo la máquina, con un asidero hacia atrás y la barra de pedal bajado; el depósito se levanta y se coloca de nuevo en su posición, bien cerrado. } Aspiración con la bolsa de polvo. 80P/90C La máquina se suministra con dos bolsas de polvo plegada de instalación simple. Para liberar el depósito, suelte los dos cierres y saque la parte superior que lleva la sección de motor y filtro. Fije la bolsa de polvo como sigue: ! Perfore el orificio de la bolsa de polvo y colóquela en el depósito inferior. @ Utilizando ambas manos, tire de la placa azul de plástico de la bolsa de polvo hasta colocarla sobre la entrada de aspiración. # Despliegue con cuidado la bolsa de polvo. Vuelva a colocar el depósito superior y bloquee los dos cierres. Nota La eficacia de aspiración depende del tamaño y calidad de la bolsa de polvo. Utilice únicamente bolsas originales Nilfisk. Si se utilizan otra marca, y queda restringido el paso del aire, puede producirse un sobrecalentamiento del motor y la consecuente avería. q Aspiración con bolsa de polvo. 82/625/626 ! Para evitar que se desgarre la bolsa de papel mientras que la máquina esté funcionando, es recomendable abrir la bolsa antes de instalarla en la máquina. Esto se puede hacer tirando suavemente de los pliegues (a) que se encuentran a cada lado de la bolsa, de manera que la sección transversal de la bolsa sea casi cuadrada. @ Para evitar que se desgarre la bolsa a nivel de su boca (b), tire suavemente y abra las perforaciones (c) que aparecen en el papel de la bolsa, justo dentro del agujero de la junta de goma de la bolsa (d). # Instale la bolsa abierta en el depósito de polvo, de manera que la entrada de la bolsa de papel (b) esté mirando hacia abajo, en la parte inferior del depósito. A continuación, tome cuidadosamente las lengüetas de cartón (e) que aparecen a cada lado de la bolsa de plástico con ambas manos y deslice la junta de la bolsa (c) en el tubo de entrada (g). Comience desde la parte inferior del tubo de entrada, y tire suavemente de la junta por el tubo de entrada con ligero movimiento de vaivén o de giro, tirando hasta que se encuentre sobre las costillas del tubo de entrada. $ Después de que la junta de bolsa toque las costillas del tubo de entrada, doble hacia atrás la costura cosida (h) de manera que no interfiera con el cierre del depósito. Expanda los lados de la bolsa dentro del depósito, de manera que la parte superior de la bolsa esté alineada con los lados del depósito. Sistemas de bolsa de polvo. Todos los modelos Para facilidad de manipulación y para que el vaciado sea higiénico, están disponibles diferentes tipos de vaciado y de sistemas de bolsa de polvo. Depósito desechable. Sólo 83 Para polvos peligrosos, está disponible un depósito desechable. Cuando el depósito está lleno, se sella con una lengüeta y un anillo de bloqueo que garantiza la seguridad de su desechado. w Filtros de salida. Todos los modelos Los filtros de salida se utilizan cuando se necesita un aire de salida absolutamente limpio. El filtro de salida está montado en el motor, en lugar del difusor. El filtro de salida se instala fácilmente y el elemento de filtro es sustituible. Con el filtro de salida se entrega un asa especial e instrucciones de uso. e Accesorio de soplado. Sólo 80P/90C Montaje Retire el difusor con el material supresor de ruidos (consulte la página 2). Coloque el adaptador del soplador 115620 en cada motor. Todos se mantienen en su lugar mediante el asa del motor. Coloque el accesorio de soplado en los adaptadores de soplado del motor. Antes de conectar la manguera asegúrese de que está limpia: coloque durante un momento su extremo abierto en la entrada del depósito, mientras los motores están funcionando, y agítela. r Supresor de sonido. Todos los modelos El nivel de sonido del aspirador es bajo. Si se necesita o desea un nivel de sonido incluso menor, se puede instalar en el motor un supresor de ruidos. El supresor de sonido se monta en lugar de los difusores (consulte la página 4). El supresor de sonido reduce el ruido del motor en otros 4 dB, lo que corresponde aproximadamente a un 37%. En un momento determinado, sólo puede estar colocados bien los filtros de salida, o bien el soporte de soplador, o bien los supresores de sonido. t Filtro de protección del motor Para realizar tareas de filtración especiales, la parte inferior del motor puede ir provista de un filtro. Este filtro se debe sustituir regularmente. y Boquilla fija de suelo. 82/83/625/626 La boquilla fija de suelo se monta en el depósito de la siguiente manera: La palanca de bisagra se inclina hacia adelante. ! El pasador fijo se coloca en la ranura de la suspensión, y la suspensión y el soporte están enganchados a él. @ El pasador de muelle cargado está colocado en el lado opuesto del soporte de depósito. # Levante la boquilla para permitir conectar la manguera a la entrada del depósito, girando en sentido horario el dispositivo de bayoneta. Para desconectar, invierta el procedimiento anterior.41 Ajuste de la boquilla de goma $ La distancia entre la boquilla de goma y el suelo debe ser de 1 mm, aproximadamente, y el ajuste se realiza mediante dos tornillos de orejetas. % Durante los períodos de inactividad o durante el transporte, la boquilla de debe elevar del suelo colocando el soporte de boquilla en la segunda muesca de la palanca de bisagra. ^ Como alternativa, está disponible un conjunto de cepillo que se compone de bandas de cepillo de suelo. Mantenimiento Mantenga siempre el aspirador en un lugar seco. Los cojinetes del motor están preengrasados, y han sido diseñados para estar sometidos a un intenso trabajo continuo. El filtro de polvo se debe sustituir, dependiendo del número de horas de trabajo. (Mantenga el depósito limpio utilizando un paño seco y una pequeña cantidad de abrillantador). Para obtener más detalles referentes al servicio o al mantenimiento, póngase en contacto directo con NILFISK. Placa de identificación El modelo y número de serie de su aspirador se muestran en la placa de identificación del mismo. Esta información es necesaria cuando se piden piezas de repuesto para la máquina. Utilice el espacio de más abajo para anotar el modelo y número de serie de su máquina para futuras consultas. Modelo Número de serie Año de fabricación Voltaje de alimentación Solución de problemas

• el motor no arranca - puede que se haya fundido un fusible y necesite sustitución. - el cable o la toma mural pueden estar defectuosos y necesitar revisión.

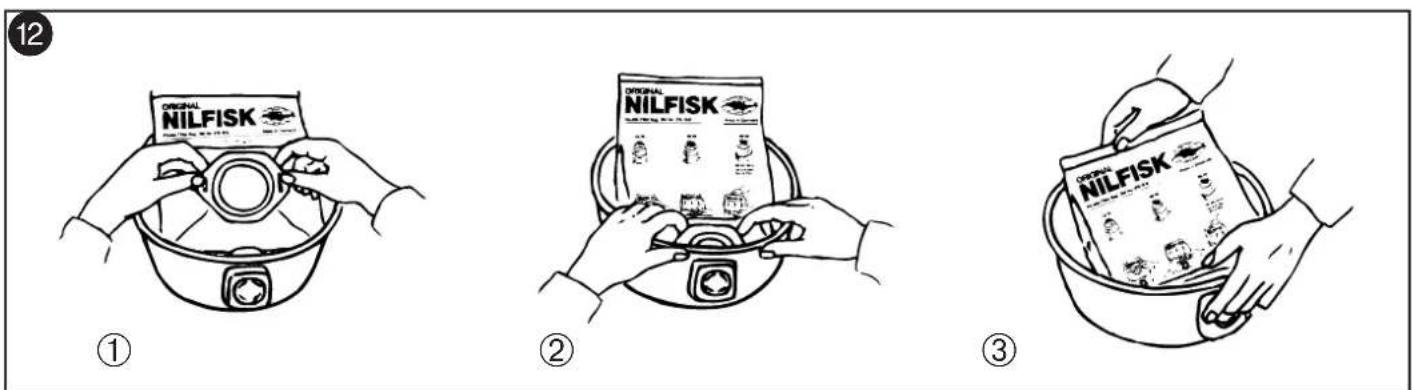

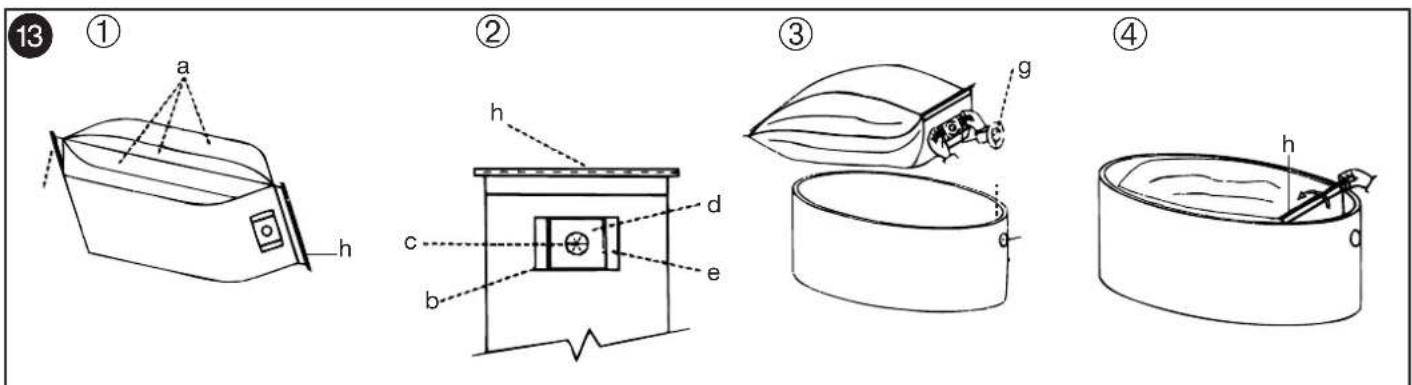

• la potencia de succión se ha reducido - puede que la bolsa de polvo esté llena y necesite sustitución, consulte la página 4. - puede que el depósito esté lleno y necesite un vaciado, consulte la página 3-4. - puede que el filtro esté lleno y necesite ser sacudido, consulte la página 3-4. - puede que la manguera, el tubo o la boquilla estén obstruidos y necesiten una limpieza, consulte la página 2-3.

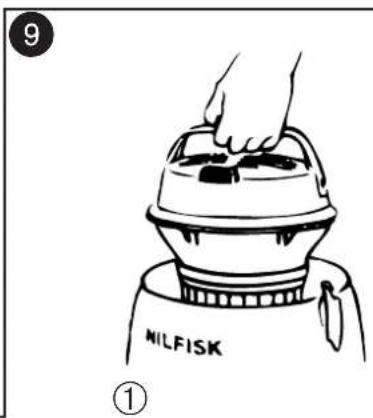

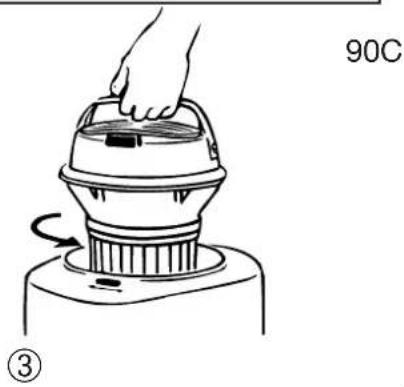

• el motor no queda bloqueado en posición sobre el depósito. Sólo 90C - La palanca roja de bloqueo que se encuentre en la parte superior del contenedor está en la posición correcta. Empuje la palanca en la dirección que marca la flecha.42 PORTUGUÊS AVISOS IMPORTANTES

• Ê·ÈÚ›Ù ¿ÓÙÔÙ ÙÔ ÊȘ ·fi ÙËÓ Ú›˙·.

Nilfisk-Advance A/S Sognevej 25 DK-2605 Brøndby Dinamarca +45 43 23 81 00 +45 43 43 77 00 por la presente declara, que: Los aspiradores Nilfisk, tipo GM80P, GD90C, GM82, GS82, GM83, GS83, GM625, GM626 desde 1995 se ha fabricado en conformidad a las siguientes Dírectivas del Consejo: 73/23/CEE LV-directive (disposición sobre baja tensión) 89/336/CEE EMC-directive (compatibilidad electromagnética) 89/392/CEE M-directive (disposición sobre la máquina) Nilfisk-Advance A/S Jørgen Jensen Executive Vice-President NILFISK Declaración de conformidad de la CEE para los aspiradores Nilfisk Fabricante Dirección Teléf. Fax

ESPAÑOL ESPECIFICACIONES Potencia nominal W Potencia máxima W Grado de protección (humedad, polvo) – Clase de protección (eléctrica) – o con toma de tierra Caudal con manguera l/seg Caudal sin manguera l/seg Vacío kPa Potencia de aspiración con manguera W Potencia de aspiración sin manguera W Nivel de sonoro 1,5 m (ISO 11203) a) Aspirator + boquilla dB(A)/20µPa b) Aspiratorr dB(A)/20µPa Área de superficie del filtro principal, algodóncm

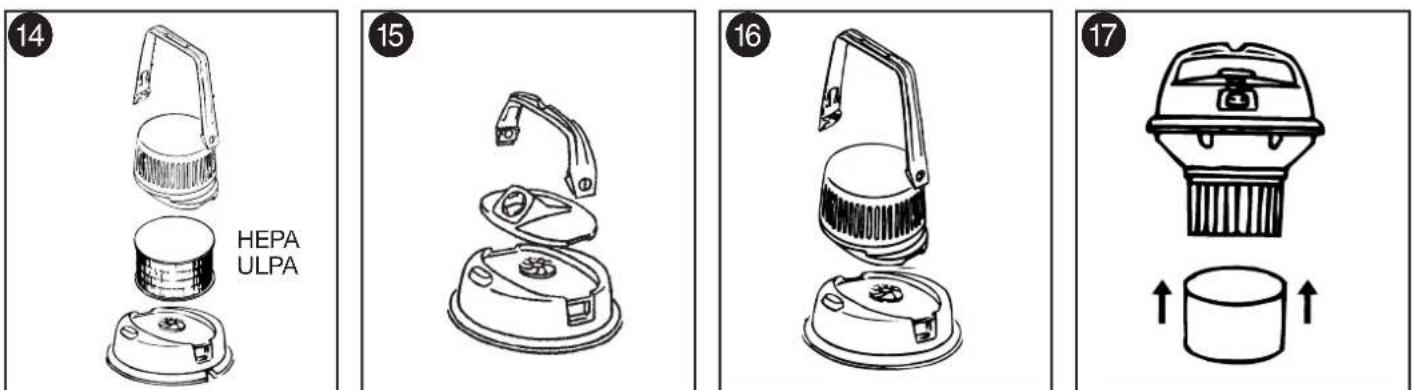

Filtro de absoluto, HEPA, área de superficie cm

Filtro de absoluto, ULPA, área de superficie cm
