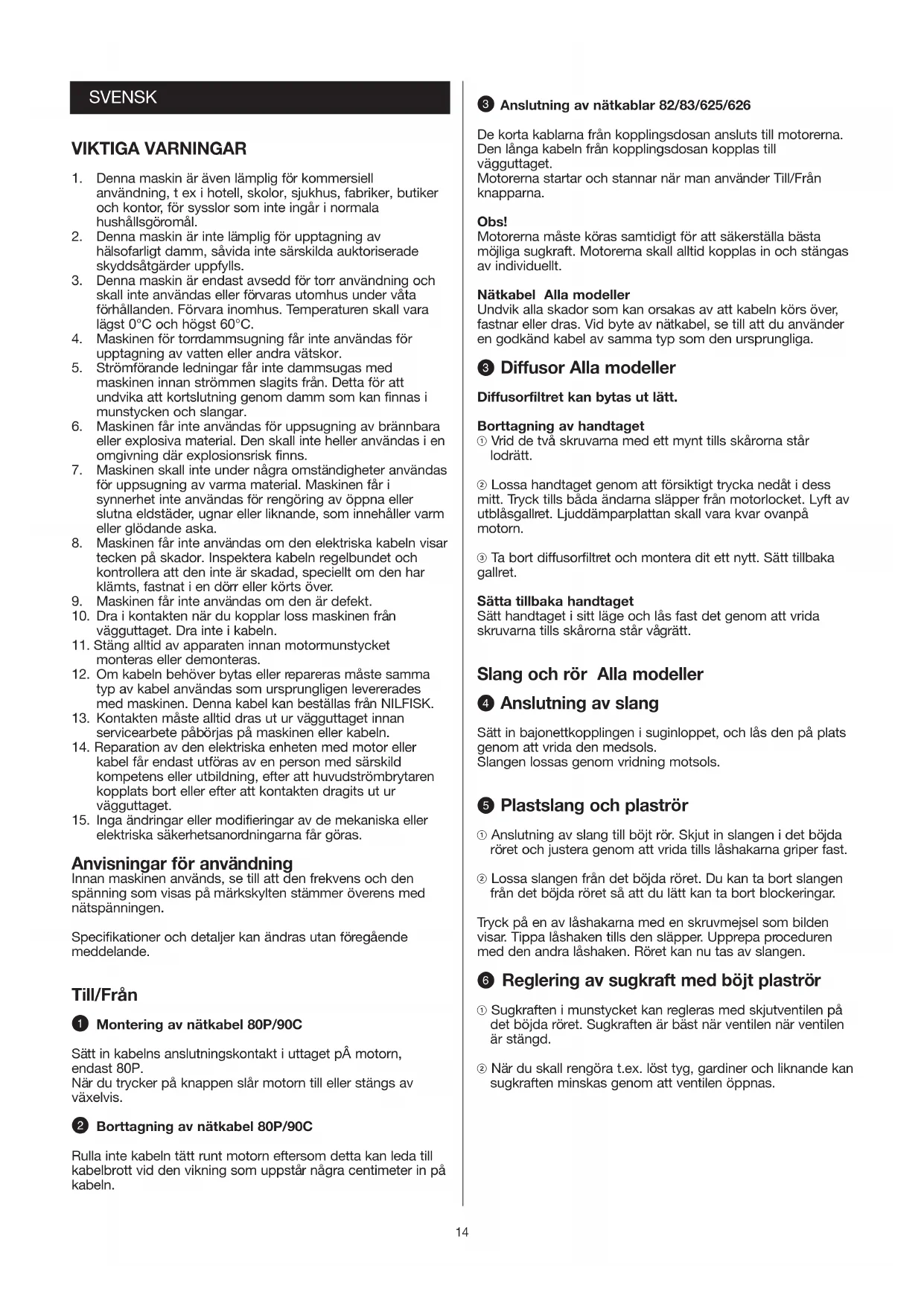

BRUKSANVISNING GM625 NILFISK

1. Denna maskin är även lämplig för kommersiell

användning, t ex i hotell, skolor, sjukhus, fabriker, butiker och kontor, för sysslor som inte ingår i normala hushållsgöromål.

2. Denna maskin är inte lämplig för upptagning av

hälsofarligt damm, såvida inte särskilda auktoriserade skyddsåtgärder uppfylls.

3. Denna maskin är endast avsedd för torr användning och

skall inte användas eller förvaras utomhus under våta förhållanden. Förvara inomhus. Temperaturen skall vara lägst 0°C och högst 60°C.

4. Maskinen för torrdammsugning får inte användas för

upptagning av vatten eller andra vätskor.

5. Strömförande ledningar får inte dammsugas med

maskinen innan strömmen slagits från. Detta för att undvika att kortslutning genom damm som kan finnas i munstycken och slangar.

6. Maskinen får inte användas för uppsugning av brännbara

eller explosiva material. Den skall inte heller användas i en omgivning där explosionsrisk finns.

7. Maskinen skall inte under några omständigheter användas

för uppsugning av varma material. Maskinen får i synnerhet inte användas för rengöring av öppna eller slutna eldstäder, ugnar eller liknande, som innehåller varm eller glödande aska.

8. Maskinen får inte användas om den elektriska kabeln visar

tecken på skador. Inspektera kabeln regelbundet och kontrollera att den inte är skadad, speciellt om den har klämts, fastnat i en dörr eller körts över.

9. Maskinen får inte användas om den är defekt.

10. Dra i kontakten när du kopplar loss maskinen från

vägguttaget. Dra inte i kabeln.

11. Stäng alltid av apparaten innan motormunstycket

monteras eller demonteras.

12. Om kabeln behöver bytas eller repareras måste samma

typ av kabel användas som ursprungligen levererades med maskinen. Denna kabel kan beställas från NILFISK.

13. Kontakten måste alltid dras ut ur vägguttaget innan

servicearbete påbörjas på maskinen eller kabeln.

14. Reparation av den elektriska enheten med motor eller

kabel får endast utföras av en person med särskild kompetens eller utbildning, efter att huvudströmbrytaren kopplats bort eller efter att kontakten dragits ut ur vägguttaget.

15. Inga ändringar eller modifieringar av de mekaniska eller

elektriska säkerhetsanordningarna får göras. Anvisningar för användning Innan maskinen används, se till att den frekvens och den spänning som visas på märkskylten stämmer överens med nätspänningen. Specifikationer och detaljer kan ändras utan föregående meddelande. Till/Från Q Montering av nätkabel 80P/90C Sätt in kabelns anslutningskontakt i uttaget p motorn, endast 80P. När du trycker på knappen slår motorn till eller stängs av växelvis. W Borttagning av nätkabel 80P/90C Rulla inte kabeln tätt runt motorn eftersom detta kan leda till kabelbrott vid den vikning som uppstår några centimeter in på kabeln. E Anslutning av nätkablar 82/83/625/626 De korta kablarna från kopplingsdosan ansluts till motorerna. Den långa kabeln från kopplingsdosan kopplas till vägguttaget. Motorerna startar och stannar när man använder Till/Från knapparna. Obs! Motorerna måste köras samtidigt för att säkerställa bästa möjliga sugkraft. Motorerna skall alltid kopplas in och stängas av individuellt. Nätkabel Alla modeller Undvik alla skador som kan orsakas av att kabeln körs över, fastnar eller dras. Vid byte av nätkabel, se till att du använder en godkänd kabel av samma typ som den ursprungliga. E Diffusor Alla modeller Diffusorfiltret kan bytas ut lätt. Borttagning av handtaget ! Vrid de två skruvarna med ett mynt tills skårorna står lodrätt. @ Lossa handtaget genom att försiktigt trycka nedåt i dess mitt. Tryck tills båda ändarna släpper från motorlocket. Lyft av utblåsgallret. Ljuddämparplattan skall vara kvar ovanpå motorn. # Ta bort diffusorfiltret och montera dit ett nytt. Sätt tillbaka gallret. Sätta tillbaka handtaget Sätt handtaget i sitt läge och lås fast det genom att vrida skruvarna tills skårorna står vågrätt. Slang och rör Alla modeller R Anslutning av slang Sätt in bajonettkopplingen i suginloppet, och lås den på plats genom att vrida den medsols. Slangen lossas genom vridning motsols. T Plastslang och plaströr ! Anslutning av slang till böjt rör. Skjut in slangen i det böjda röret och justera genom att vrida tills låshakarna griper fast. @ Lossa slangen från det böjda röret. Du kan ta bort slangen från det böjda röret så att du lätt kan ta bort blockeringar. Tryck på en av låshakarna med en skruvmejsel som bilden visar. Tippa låshaken tills den släpper. Upprepa proceduren med den andra låshaken. Röret kan nu tas av slangen. Y Reglering av sugkraft med böjt plaströr ! Sugkraften i munstycket kan regleras med skjutventilen på det böjda röret. Sugkraften är bäst när ventilen när ventilen är stängd. @ När du skall rengöra t.ex. löst tyg, gardiner och liknande kan sugkraften minskas genom att ventilen öppnas. SVENSK15 U Gummi- eller plastslang med böjt stålrör Om slangen eller det böjda röret blockerats lossas röret från slangen så att blockering kan tas bort. Isärtagning Håll om ringen med ena handen och om gummimuffen med den andra. Genom att samtidigt vrida och dra kan delarna säras. Sammansättning Gummimuffen gör att slang och rör kan vridas oberoende av varandra. (Om muffen är trög skall den tas av, rengöras och förses med lite talkpuder inuti. Lämpligt även med ny gummimuff). ! Placera gummimuffen på en plan yta och tryck med en vridning en ring över kanten tills den passar i skåran i gummimuffen. Den andra ringen placeras på slangens ändrör med kula. @ För det böjda röret genom gummimuffen och dra in den så långt det går. # Håll det böjda röret med vänster hand nära gummimuffen och skjut in slangens ändkula så långt som möjligt. $ Tryck med en vridning den andra ringen i läge tills den passar i gummimuffens skåra. % Dra i pilarnas riktning. Slangen är nu färdigmonterad. I Sammansättning av Ø50mm rör 82/83/625/626 ! Innan rören och munstycket sätts samman skall låsringen lossas motsols. @ Röret och munstycke sätts samman och låsringen skruvas medsols tills den griper. Tillbehör NILFISK lagerför ett stort urval rör och munstycken för vanlig rengöring, höjdsugning och särskilda rengöringsuppgifter. Se även Nilfisks specialbroschyrer om tillbehör. O Skakning av filter Endast 80P Dammsugaren kan även användas utan dammpåsen. I detta fall samlas dammet upp i den nedre delen av behållaren, som töms när så behövs. För att sugkraften skall hållas på en konstant nivå måste filtret hållas rent genom att skaka det med regelbundna intervall, eller dammsuga det. Filtret skall inte tvättas eller borstas. Urtagning och utbyte av motor 80P ! Håll motorns handtag och öppna de övre hakarna. Lyft ut motorn. @ Dra ut filtret genom att ta tag i dess blå bottenplatta och skaka det försiktigt från sida till sida. Slangen måste vara fäst vid behållaren under skakningen. Vid återmontering av motorn, se till att omkopplaren sitter rakt över insugsinloppet i behållaren och att kontakten vridits bakåt. Urtagning och utbyte av motor 90C ! Ta ut motorn genom att vrida dess handtag motsols. Lyft ut motorn. Filtret kan rengöras genom dammsugning. @ Sätt tillbaka motorn så att Till/Från-knappen sitter i linje med den Till/Från-knapp som är tryckt/målad på den övre behållaren. Vrid därefter motorn medsols tills du hör ett distinkt klick. Om motorn inte låses i läge när du vrider, tryck då på den röda låshaken inuti behållaren, i den riktning som pilen visar. Tömning av behållaren 80P/90C När filtret rengjorts och slangen tagits ut, lossa de två låsspärrarna och öppna behållaren. Lyft av överdelen och töm den nedre delen av behållaren. Skakning 82/83 För att sugkraften skall hållas på en konstant nivå måste filtret hållas rent. Det hålls rent genom regelbunden skakning eller dammsugning med en annan dammsugare. Stäng av motorn. Skaka filtret flera gånger genom att använda skakningsspaken. Slangen måste vara fäst vid behållaren under skakningen Det kan skakas ett antal omgångar innan behållaren behöver tömmas. Filtret skall inte tvättas eller borstas. Skakning 625/626 Filtrets skakningsspak trycks ner så långt som möjligt tills det löser ut automatiskt och aktiverar filterskakningen. Oftast räcker det att trycka upp och ner 3-4 gånger efter varandra. Filtret skall inte tvättas eller borstas. Nilfisk 625 levereras med bomullsfilter som standard men kan istället förses med GORE-TEX®filter. Nilfisk 626 är försedd med GORE-TEX®filter. Manometer Dammsugaren kan utrustas med en manometer som indikerar igensättning av huvudfiltret. När nålen når det röda området måste motorn stängas av och filtret skakas. Manometern är särskilt användbar i fasta rörsystem, där en effektivitetsminskning inte alltid märks omedelbart. P Tömning av behållaren 82 ! Stäng av motorn och skaka filtret flera gånger med hjälp av skakningsspaken. Låt slangen vara ansluten. @ Lås skakningsspaken i högsta läge med hjälp av gummistoppet. Koppla loss slangen. # För att lossa dammbehållaren, lossa de fyra clipsen, och öppna dem så mycket det går. $ Ta bort överdelen. Låt motorerna sitta kvar. % Töm dammbehållaren. ^ Sätt tillbaka överdelen, fäst clipsen mot behållaren. Skjut ner skakningsspaken. { Tömning av avfallsbehållare 83/625/626 ! Stäng av motorn, låt slangen vara ansluten och skaka filtret enligt beskrivning under “Skakning av filter”. @ Lyft fotbygeln uppåt. Avfallsbehållaren sänks ner till marken och kan antingen dras ut ur maskinen för tömning av avfallet, eller också kan maskinen skjutas framåt och frigöra behållaren. # Efter tömning placeras behållaren under maskinen, med ett handtag riktat bakåt. När fotbygeln trycks ner lyfts och låses behållaren automatiskt i sitt läge.16 } Sugning med dammpåse 80P/90C Dammsugaren levereras med självlokaliserande dammpåsar i två lager. För att lossa behållaren, lossa först de två spärrlåsen och lyft av den övre delen med motorn/filterenheten. Fäst dammpåsen på följande sätt: ! Stick igenom dammpåsens perforering och sätt den i den nedre behållaren. @ Dra dammpåsens blå plastplatta över insugsinloppet med båda händerna. # Vik ut dammpåsen noggrant. Sätt tillbaka den övre behållaren och lås de två spärrlåsen. Obs Sugeffektiviteten beror på dammpåsens storlek och kvalitet. Använd endast Nilfisk originalpåsar. Om du använder påsar av andra fabrikat kan luftflödet begränsas och resultera i överhettning av motorn med påföljande motorskador. q Sugning med dammpåse 82/625/626 ! För att undvika revor i papperspåsen medan maskinen körs, rekommenderar vi att du öppnar påsen innan den installeras i maskinen. Detta kan göras genom att dra försiktigt och öppna vecken (a) på var sida av påsen, så att påsens är nästan fyrkantig i genomskärning. @ För att undvika revor i papperspåsen vid insugsinloppet (b), skjut försiktigt in och öppna perforeringarna (c) i påsens inlopp, innanför hålet i gummiförseglingen (d). # Sätt in den öppnade påsen i dammbehållaren så att inloppet (b) är riktat nedåt mot botten av behållaren. Håll sedan försiktigt i pappflikarna (e) på var sida av påsens försegling med båda händerna och skjut påsförseglingen (c) över inloppsröret (g). Börja från botten av inloppsröret och dra försiktigt förseglingen över inloppsröret. Vicka fram och tillbaka och dra upp till räfflorna på inloppsröret. $ Efter att påsens försegling vidrör räfflorna på inloppsröret, vik tillbaka sömmen (h) så att den inte stöter emot när du stänger behållaren. Tryck ut påsens sidor i behållaren så att påsens översida ligger jämnt med behållarens kanter. Dammpåsar Alla modeller För enkel hantering och hygienisk tömning finns olika slags tömningssystem och dammpåsar. Engångsbehållare Endast 83 För hälsofarligt damm finns en engångsbehållare. När behållaren är full, förseglas den med ett lock och en låsring gör det sedan säkert att hantera avfallet i behållaren. w Utblåsfilter Alla modeller Utblåsfilter används när absolut ren utblåsluft krävs. En filterkåpa med bottenplatta och specialhandtag fordras för monteringen. Filterelementet placeras in i filterkåpan. Delarna sammanfogas, monteras på motorn och låses med specialhandtaget, enligt medföljande instruktion. Filterelementet byts sedan i regelbundna intervaller. e Blåsadapter Endast 80P/90C Montering Ta bort diffusorns ljuddämparplatta (se sida 2) Placera blåsadaptern 115620 på motorn. Adaptern hålls på plats med motorhandtaget. Innan du ansluter en slang, se till att den är ren. Den sugs ren genom att skjuta in det böjda röret i behållarens inlopp en liten stund, med motorn igång. Genom att skaka den kan fastsittande damm lossna och sugas in i påsen. Anslut sedan slangen i motorns blåsadapter. r Ljuddämpare Alla modeller Dammsugarens ljudnivå är låg. Om du önskar ännu lägre ljudnivå kan du montera en ljuddämpare på motorn. Ljuddämparen monteras i stället för diffusorn (se sida 4). Ljuddämparen minskar motorljudet med ytterligare 4 dB vilket motsvarar cirka 37%. Det går bara att montera en av följande samtidigt: Utblåsfilter, blåsadapter eller ljuddämpare. t Motorskyddsfilter För särskilda filtreringsuppgifter och ökat skydd av motorn kan motorn förses med ett filter. Detta filter måste bytas ut regelbundet. y Fast golvmunstycke 82/83/625/626 Det fasta golvmunstycket monteras på behållaren på detta sätt: Upphängningshaken vrids framåt. ! Det fasta stiftet placeras i skåran i upphängningen. Upphängningen och staget hakas fast vid stiftet. @ Fjäderstiftet sätts in i hålet på motstående sida av behållarfästet. # Lyft munstycket så att slangen kan anslutas till behållarens inlopp. Vrid bajonettfattningen medsols. Utför proceduren ovan i omvänd ordning för att lossa golvmunstycket. Inställning av främre gummiblad $ Avståndet mellan gummibladen och golvet skall vara cirka 1 mm, och inställningen görs med de två justerskruvarna. % När dammsugaren inte används, eller under transport, skall munstycket höjas upp från golvet genom att placera munstyckets stag i den andra skåran, i transportläge. ^ Som alternativ till munstyckets gummiläppar finns ett set som med nylonborstar. Underhåll Förvara alltid dammsugaren på en torr plats. Lagren i motorn är försmorda och konstruerade för kontinuerligt tungt arbete. Dammfiltret skall bytas ut efter ett antal driftstimmar. Håll behållaren ren med lite polerspray och en torr trasa. För detaljer om service eller underhåll, kontakta NILFISK direkt.17 Namnplåt Modellnummer och serienummer för din maskin visas på maskinens namnplåt. Denna information behövs om du behöver beställa reservdelar till maskinen. Använd utrymmet nedan till att anteckna modellnummer och serienummer för din maskin för framtida referens. Modell Serienummer Tillverkningsår Driftspänning Felsökning

• Motorn startar inte - En säkring kan ha gått sönder och behöva bytas ut. - Kabeln eller vägguttaget kan vara sönder och behöva kontrolleras.

• Sugkraften är reducerad - Dammpåsen är full. Byt dammpåse. Se sida 4. - Behållaren är full. Töm behållaren. Se sida 3-4. - Filtret är igensatt. Skaka filtret, töm behållaren. Se sida 3-4. - Slangen, röret eller munstycket är blockerade. Ta bort hindret. Se sida 2-3. Slangens anslutning till behållaren kan vara otät. Dammbehållaren sluter inte tätt mot överdelen.

• Endast 90C. Motorn stannar inte i läge på behållaren - Den röda låsspaken i behållaren är i fel läge. Skjut spaken i pilens riktning.18 SUOMI

SVENSKA SPECIFIKATIONER Märkeffekt W Max. effekt W Skyddsklass (fukt, damm) – Skyddsklass (el) – eller jordet Luftflöde med slang l/sek Luftflöde utan slang l/sek Sugkraft kPa Sugkraft med slang W Sugkraft utan slang W Ljudtrycksnivå vid 1.5 m (ISO 11203) a) Dammsugar + munstycke dB(A)/20µPa b) Dammsugar dB(A)/20µPa Huvudfilteryta, bomull cm
