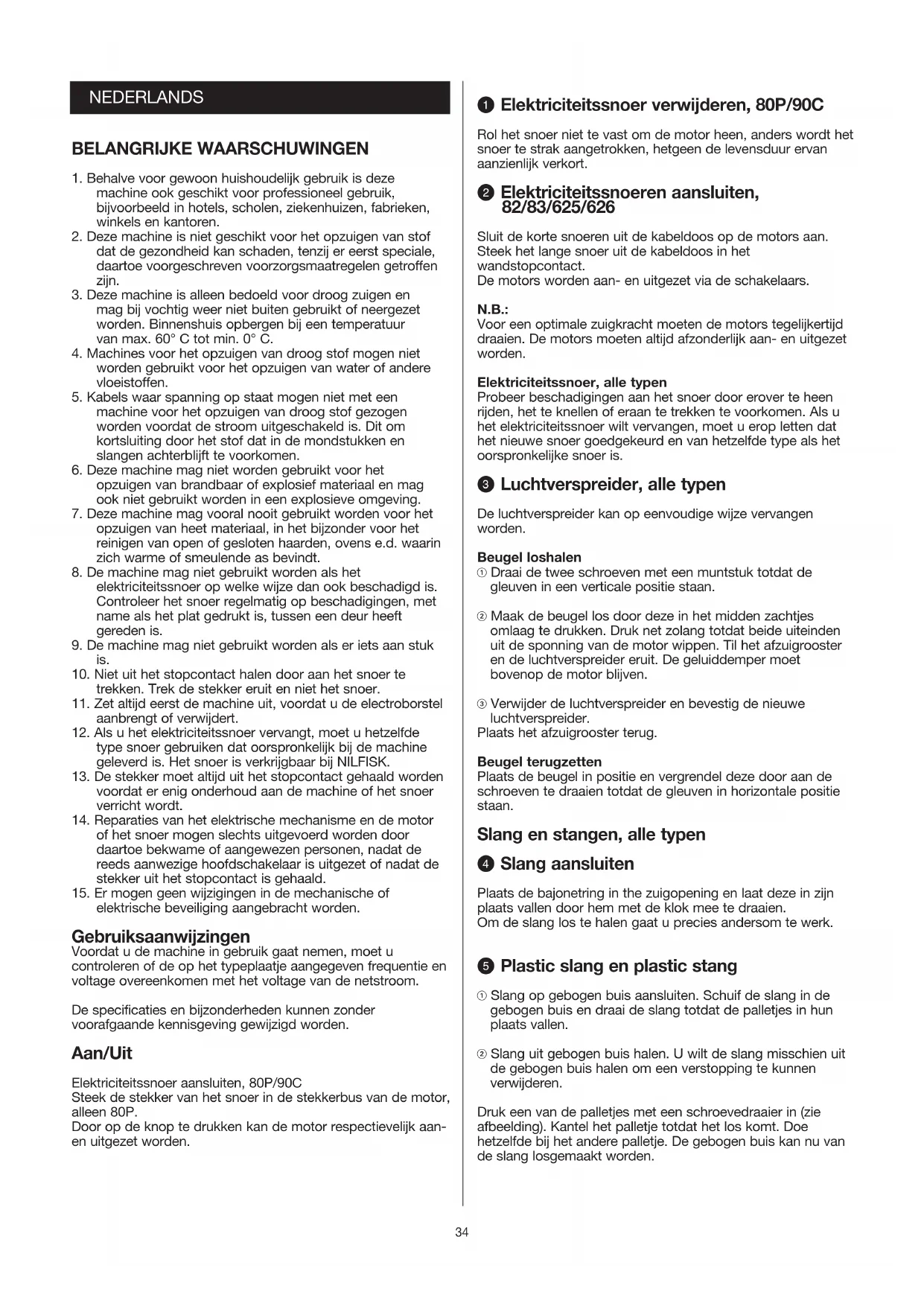

GEBRUIKSAANWIJZING GM625 NILFISK

1. Behalve voor gewoon huishoudelijk gebruik is deze machine ook geschikt voor professioneel gebruik, bijvoorbeeld in hotels, scholen, ziekenhuizen, fabrieken, winkels en Kantoren.
2. Deze machine is nicht geschikt voor het opzuiigen van stof dat de gezondheid kan schaden, tenzij er eerst speciale, daartoe voorgeschreven voorzorgsmaatregelen getroffen�n.
3. Deze machine is alleen bedoeld voor droog zuigen en mag bij vochtig weeer Niet buiten gebruikt of neergezet worden. Binnenshuis opbergen bij een temperatuur van max. 60^ tot min. 0^ .
4. Machines voor het opzuiigen van droog stof mogen nicht worden gezruikt voor het opzuiigen van water of andere vloeistoffen.
5. Kabels waar spanning op staat mogen Niet met een machine voor het opzuigen van droog stof gezogen worden voordat de stroom uitgeschakeld is. Dit om kortsluiting door het stof dat in de mondstukken en slangen achechterblijft te voorkomen.
6. Deze machine mag Niet worden gebruikt voor het opzuigen van brandbaar of explosief materiaal en mag ook Niet gebruikt worden in een explosieve omgeving.
7. Deze machine mag vooral nooit gebruikt worden voor het opzuigen van heet materiaal, in het bijzonder voor het reinigen van open of gesloten haarden, ovens e.d. waarin zich warmerne of smeulende as bevindt.
8. De machine mag nicht gebruikt worden als het elektriciteitsnoor op welke wijze dan ook beschadigd is. Controller het snoer regelmatig op beschadigingen, met name als het plat gedrukt is,:tussen een deur heeft gereden is.
9. De machine mag nicht gebrukt worden als er iota's aan stuk is.
10. Niet uit het stopcontact halen door aan het snoer te trekken. Trek de stekker eruit en Niet het snoer.
11. Zet altijd eerst de machine uit, voordat u de electroborstell aanbrengt of verwijdert.
12. Als u het elektriciteitssnoer verrangt, moet u hetzfeldte type snoer gebruiken dat oorspronkelijk bij de machine geleverd is. Het snoer is verkrijgbaar bij NILFISK.
13. De stekker要去 altijd uit het stopcontact gehald worden voordat er enig onderhoud aan de machine of het snoer verricht worden.
14. Reparaties van het elektrische mechanisme en de motor of het snoer mogen slechts uitgevoerd worden door daartoe bekwame of aangewezen personen, nadat de reeds aanwezighe hoofdschakelaar is uitgezet of nadat de stekker uit het stopcontact is gehaald.
15. Er mogen geen wijzigingen in de mechanische of elektrische beveiliging aangebracht worden.

Gebruiksaanwijzingen

Voordat u de machine in gebruik gaat nemen, moet u controlleren of de op het typeplaatje aangegeven freiouctie en voltage overeenkomen met het voltage van de netstroom.

De specificaties en bijzonderheden können zonder voorafgaande kennisgeving gewijzigd worden.

Aan/Uit

Elektriciteitssnoer aansluiten, 80P/90C

Steek de stekker van het snoer in de stekkerbus van de motor, alleen 80P.

Door op de knop te drukken kan de motor respectievelijk aanen uitgezet worden.

Elektriciteitssnoer verwijderen, 80P/90C

Rol het snoer Niet te vast om de motor heen, anders worden het snoer te strak aangetrokken, hetgeen de levensduur ervan aanzienlijk verkort.

2 Elektriciteitssnoeren aansluiten, 82/83/625/626

Sluit de korte snoeren uit de kabeldoos op de motors aan.
Steen het lange snoer uit de kabeldoos in het wandstopcontact.

De motors worden aan- en uitgezet via de schakelaars.

N.B.:

Voor een optimale zuigkracht要去en de motors tegelijkertijd draaien. De motors要去en altijd afzonderlijk aan- en uitgezet worden.

Elektriciteitssnoer, alle typen

Probeer beschadigingen aan het snoer door erover te heb rijden, het te knellen of eraan te trekken te voorkomen. Als u het elektriciteitsnoer wilt verrangen, moet u erop letten dat het neue snoer goedgekeurd en van hetzelfde type als het oorspronkelijke snoer is.

De luchtverspreider kan op eenvoudige wijze verrangen worden.

Beugel loshalen

① Draai de twee schroeven met een muntstuk totdat degleuven in een verticale positie staan.
Maak de beugel los door unde in het midden zachtjes omlaag te drukken. Druk net zolang totdat beiden uiteindenuit de sponning van de motor wippen. Til het afzigrooster en de luchtverspreider eruit. De geluiddempper moet bovenop de motor blijven.
③ Verwijder de luchtverspreider en bevestig de neue luchtverspreider.

Plaats het afzuigrooster terug.

Beugel terugzetten

Plaats de beugel in positie en vergrendel deze door aan de schroeven te draaien totdat de gleuven in horizontale positie staan.

Slang en stangen, alle typen

Slang aansluiten

Plaats de bajonetring in the zuigopening en LAST deze in zijn
plaats vallen door hem met de klok mee te draaien.
Om de slang los te halen gaat u precies andersom te werk.

Plastic slang en plastic stang

① Slang op gebogen buis aansluiten. Schuif de slang in de gebogen buis en draai de slang totdat de palletjes in hun plaats vallen.
② Slanguitgebogenbuishalen.U wilt de slang misschienuit degebogenbuishalenomeenverstoppingtekunnen verwijderen.

Druk een van de palletjes met een schroevedraaier in (zie afbeelding). Kantel het palletje totdat het los komt. Doe hetzelfde bij het andere palletje. De gebogen buis kan nu van de slang losgemaakt worden.

Zuigkrachtregeling op kromme plastic stang

① De zuigkracht van het mondstuk kan geregeld worden via de schuifklep op de gebogen buis. De zuigkracht is optimaal als u de opening sluit door de klep vooruit te schuiven.
② Voor het zuigen van losse kleedjes, gordijnen, enz. kurz u de zuigkracht lager zetten door de klep terug te schuiven.

Rubber of plastic slang en kromme stalen stang

Als de slang of de gebogen buis verstopt is, kan de gebogen buis van de slang losgemaakt worden om de verstopping te verwijderen.

Loszetten

Pak de ring die zich het dichtst bij de gebogen buis bevindt vast en schuif deze op de staaf terug door er tegelijkertijd aan te trekken en te draaien.

Vastzetten

Met een rubber fitting werkkt u gemakkelijker en zal de slang langer meegaan. (Als de fitting te strak gaat zitten,要去 u deze losmaken en er aan de binnenkant een ruime hoeveelheid speksteenpoeder of talkpoeder in strooien).

① Plaats de rubber fitting op een rechte ondergrond en duw EEn ring over de rand heb den totdat deutsche in de groef van de gummi koppeling valt.
② Duw de gebogen buis zo ver möglichk door het verbindingsstukBeen.
Houd de gebogen buis met uw linker hand zich降到 de gummki koppeling aan en duw de kogelmof van de slang er zo ver möglichk in.
④ Draai of duw de tweede ring in de juiste positie in de groef van de rubber fitting.
⑥ Trek in richting van de pijlen; de slang zit nu weer vast.

De 050mm stangen bevestigen, 82/83/625/626

① Voordat de stangen en het mondstuk bevestigd+kennen worden, moet de bajonetring gegen de klok in losgedraaid worden.
② Vervolgens worden de stang en het mondstuk bevestigd; de bajonetring worden met de klok mee vastgedraaid totdat deutsche in zijn plaats valt.

Hulpstukken

NILFISK heeft een groot assortment stangen en mondstukken voor gewone zuigwerkzaamheden, voor het zuigen op hoge plekken en voor bepaalde soorten schoonmaakwerkzaamheden.

Zie onze speciale accessoires brochures.

Filter uitschudden, alleen 80P

De stofzuiger kan ook zonder de stofzak gebruikt worden. In dat geval wordt het stof opgevangen in het onderste gedeelte van de stofbak, die geleegd worden wonneer dat nodig is. Om de zuigkracht constant te houden moet de filter zo schoon möglichk worden gehonden door deze regelmatig UIT te schudden of te stofzuigen.

Motor verwijderen en verrangen, 80P

① Pak de beugel van de motor vast en open de bovenste sluithaken. Til de motor eruit.
② Trek de filter er aan het blauwe onderstukuit en schuddez voortachtig heen en wee. De slang moet tijdens het uitschudden aan de stofbak vast blijven zitten.

Als u de neue motor erin zet, moet u erop letten dat de schakelaar zich precies boven de zuigopening van de stofbak bevindt en dat de pen maar achteren staat.

Motor verwijderen en verrangen, 90C

① Draai de beugel van de motor gegen de klok in. Til de motor eruit.
De filter kan gereinigd worden door deze te stofzuigen.
② Als u de nuova motor erin zet, moet de Aan/Uit schakelaar op EEn lijn met de aanduiding voor Aan/Uit schakelaar op het bovenste gedeelte van de stofbak komen te staan. Draai de motor met de klok mee totdat u een klik hoor. Als de motor bij het draaien Niet in+zijn plaats wil vallen, druk dan in de richting van de pijl op het rode palletje aan de binnenkant van de stofbak.

Stofbak legen, 80P/90C

Als de filter schoongemaaakt en de slang losgemaakt is, zet u de twee klemmen los en opent u de stofbak. Til het bovenste gedeelte eruit en leeg het onderste gedeelte van de stofbak.

Filter uitschudden, 82/83

Om de zuigkracht constant te honden要去 de filter zo schoon möglichk zijn. Daarom要去 de filter regelmatig uitgeschud worden. De filter kan een aantal malen uitgeschud worden voordat de stofbak weer geleegd worden. Zet de motoruit. Schud de filter een paar koer uit met behulp van de roede. De slang要去ijdens het uitschudden aan de stofbak vast blijven zitten. De filter mag Niet gewassen of afgeborsteld worden.

Filter uitschudden, 625/626

De roede要去ver mogelijk ingedrukt worden totdatDEXe automatisch losraakt,waardoor de schud stang in werking wordt gezet.

Meestal zich 3-4 schudbewegingen voldoende.

U mag de filter Niet wassen of afborstelen, maar alleen schoon houden door hem regelmatig uit te schudden of met een andere stofzuiger af te zuigen.

Deze machine wordt geleverd met een katoenen of een GORE-TEX filter.

Manometer

Op de stofzuiger kan een manometer bevestigd worden, die aangeeft tot in hoeverre de hoofdfilter verstopt is. Als de naald zich in het rode gedeelte bevindt, moet u de motor uitzetten en de filter uitschudden.

Dit is vooral handig bij vaste stangsystemen, waar bij het Niet altijd direct merkbaar is dat de stofzuiger minder goed werkt.

Stofbak legen, 82

① Zet de motors uit en schud de filter een aantal keren uit met behulp van de roede. Laat de slang op+zijn plaats zitten.
Zet de roede in de hoogste positie vast met behulp van der rubber stop. Maak de slang los.
③ Om de stofbak los te zetten要去 u de vier klemmen losmaken en geheel open zetten.
Haal het bovenste gedeelte van de stofbak eruit, maar LAST DE MOTORS op hun plaats.
念 Leeg de stofbak.
⑥ Plaats het bovenste gedeelte van de stofbak met de motors.
weer谈起, bevestig de klemmen op de stofbak. Duw de roede waar maar beneden.

① Zet de motors uit; laut de slang op+zijn plaatzitten en schud de filter uit (zie "Filter uitschudden").
② Door de pedaalstang omhoog te brengen worden de stofbak omlaag maar de grond gebracht. De stofbak kan nu uit de machine geschoven en cervolgens geleegd worden de machine kan maar voren geduwd worden, zodat de stofbak los komt te staan.
③ Nadat de stofbak geleegd is,plaatst u hem weeer onder de machine, met EEn hendel maar achteren en de pedaalstang ingedrukt, waardoor de stofbak automatisch opgetild en weer op+zijn plaats vergrendeld worden.

Zuigen met stofzak, 80P/90C

De machine worden geleverd met tweeelaags stofzakken, die vanzelf op hun plaats vallen.

Om de stofbak los te zetten moet u de twee klemmen
losmaken en het bovenste gedeelte waarin zich de motor en
de filter bevinden eruit tillen.
Plaats de stofzak als volgt:

① Prik de perforatie van de stofzak door enplaats de stofzak in het onderste gedeelte van de stofbak.
② Trek het blauwe plasticplaatje van de stofzak met beiden handen over de zuigopeningBeen.
③ Vouw de stofzak voorzigend open. Plaats het bovenste gedeelte van de stofbak weer terug en zet de twee klemmen wee vast.

N.B.:

Het zuigresultaat is afhankelijk van de grootte en kwaliteit van de stofzak. Gebruik alleen originele Nilfisk stofzakken. Bij gebruik van stofzakken van een ander merk kan de luchtstroom geblokkeerd raken, hetgeen oververhitting van de motor en daardoor beschadiging tot gevolg kan hebben.

Zuigen met stofzak, 82/625/626

① Om te voorkomen dat de papieren stofzak scheurt verwijl de machine in gebruik is worden u aangeraden de stofzak te openen voordat u deze in de machine staat. U kurz dit doen door de vouwen (a) aan beiden zijden van de stofzak voorzichtig open te trekken, zodat de stofzak bijna vierkant in doorsnede worden.
② Om te voorkomen dat de stofzak bij de zakopening (b) gaat scheuren kurz u de perforaties (c) in de stofzak, net binnen het gat van de rubber rand van de zak (d), voorzichtig indrukken en openen.

③ Plaats de geopende stofzak zodenig in de stofbak dat de zakopening (b) maar benedenaar de bodem van de stofbak gericht is. Pak daarna.beide kartenonnen lipjes (e) aan beiden zichden van de rubber rand van de zak met beiden handen voorzichtig vast en schuif de rubber rand van de stofzak (c) over de opening van de stang (g) heen. Begin onderaan de opening van de stang en trek de rubber rand voorzichtig over de opening van de stang heen met een Licht schommelende of draaiende beweging, tot aan deribbels op de opening van de stang.
④ Wanner de rubber rand van de zak de ribbels van de opening van de stang raakt, vouwt u de de zoom (h) zodenig terug dat de stofbak wee goed gesloten kan worden. Bol de zijkanten van de stofzak in de stofbak zodenig dat de bovenkant van de stofzak geleik loopt met de zijkanten van de stofbak.

Stofzakken, alle typen

Voor meer gemak en hygîne zich er diverse soorten systemen voor stofzakken en het legen waarvan verkrijigbaar.

Wegwerpstofbak, alleen 83

Voor gevaarlijke stoffen is er een wegwerpstofbak verkrijgbaar. Als de stofbak vol is, worden deze met een deksel en een bajonetring afgesloten, zodate stofbak op veilige wijze gedeponeerd kan worden.

4 Abzuigfilter, alle typen

Er worden afzuigfilters gebruik gemaakt als de afzuiglucht volkomen schoon要去en. De afzuigfilter worden inplaats van de luchtverspreider op de motor bevestigd.

Hetplaatsen van een afzuigfilter is eenvoudig; bovendien kan het filtrelement verrangen worden.

Bij de afzuigfilter worden een speciale beugel en gebruiksaanwijzigingen geleverd.

Blasapparaat, alleen 80P/90C

Bevestiging

Verwijder de luchtverspreider met geluiddempster (zie blz. 2).
Plaats een aanzetstuk voor blazen, onderdeelnummer 115620, op elke motor. De beugel van de motor zorgtervoordat elk stuk op zichplaats gezchoolen worden.

Plaats het blaasapparaat in de aanzetstukken voor blazen.

Voordat u een slang gaat aansluiten moet u eerst goed controleren of de slang schoon is. Zet het open uiteinde ervan in de opening van de stofbak, waar de motors even draaien en schud de slang.

Geluiddemper, alle typen

Het geluidsniveau van de stofzuiger is laag. Mocht u een nog lager geluidsniveau wensen, dan kunt u een geluiddempper op de motor zetten.

De geluidemper worden in plaats van de luchtverspreider bevestigd (zie blz. 4).

Met de geluiddempoord het lawaai van de motor met nog een 4 dB verminder. Dit komt overeen met circa 37% .

Er kan slechts ofwel een afzuigfilter ofwel een blaasapparaat ofwel een geluidemper tegelijkertijd geplaatst worden.

7 Motorbeveiligingsfilter

Voor speciale filtering kan er een filter op het onderste gedeelte van de motor geplaatst worden. Deze filter要去 regelmatig verwangen worden.

Vast mondstuk, 82/83/625/626

Het vaste mondstuk worden als volgt op de stofbak bevestigd: Kantel de scharnierpal maar voren.

① Plaats de pen in het gleufje van het veringsmechanisme. Haak het veringsmechanisme en de draagbeugel eraan vast.
② Plaats de veerpen in het gaatje aan de andere kant van de stofbakbeugel.
③ Til het mondstuk op, zodate slang op de stofbakopening aangesloten kan worden en draai de bajonetring met de klok mee.

Om het vaste mondstuk los te halen gaat u precies andersom te werk.

Rubber witters afstellen

④ De rubber wissers moeten ongeveer 1 mm vanaf de vloer omhoog staan. U kurz deze afstand met behulp van de twee handschroeven afstellen.
⑤ Als de machine Niet gebruikt worden of vervoerd moet worden, moet het mondstuk van de grond omhoog gebracht worden. Plaats in dat geval de draagbeugel van het mondstuk in het tweede gaatje opdezelfde hoogte als het scharnier.
⑥ Als alternatif is er een borstelset met vloerstrips verkrijgbaar.

Onderhoud

Zet de machine altijd op een droge plaats. De lagers van de motor zijn vooraf gesmeerd en zijn special ontworpen voor langdurig zwaar gebruik.

Afhankelijk van het aantal uren van gebruik moet de stofffilterervangen worden. (Houd de stofbak schoon met een drogedoek en een Klein beetje glans-spray).

Voor nadere bijzonderheden over het onderhoud kunt u rechtsstreeks met NILFISK contact opnemen.

Typeplaatje

Het type- en seriENUMmer van uw machine staan vermeld op het typeplaatje, dat zich op de machine bevindt. Deze gegevens heeft u nodig wanner u onderdelen voor uw machine bestelt. Noteer hieronder het type- en seriENUMmer van uw machine om hier later maar te konnen verwijzen.

Typenummer Serienummer

Produktiejaar Voltage

Problemen oplossen

• Er kan een zekering doorgeslagen zijn; verwang de zekering.
• Het snoer of het stopcontact konnen stukijken; controllerer dit.

- er is minder zuigkracht

• Misschien is de stofzak vol; cervang de stofzak;
  zie blz. 4.
• Misschien is de stofbak vol; leeg de stofbak;
  zie blz. 3-4.
• De filter kan verstopt�n; schudt de filter uit;
  zie blz. 3-4.
• De slang, de stang of het mondstuk hunnen verstopt zijn; verwijder de verstopping; (zie blz. 3-4).

- de motor blijt nicht goed op de stofbak staan, alleen 90C

• Het rode pallette in het bovenste gedeelte van de stofbak staat in een verkeerde positie. Duw het pallette in de richting van de pijl.
