MANUAL DE UTILIZADOR D1 Plus 110 ABB

3-3 Programa Cíclico

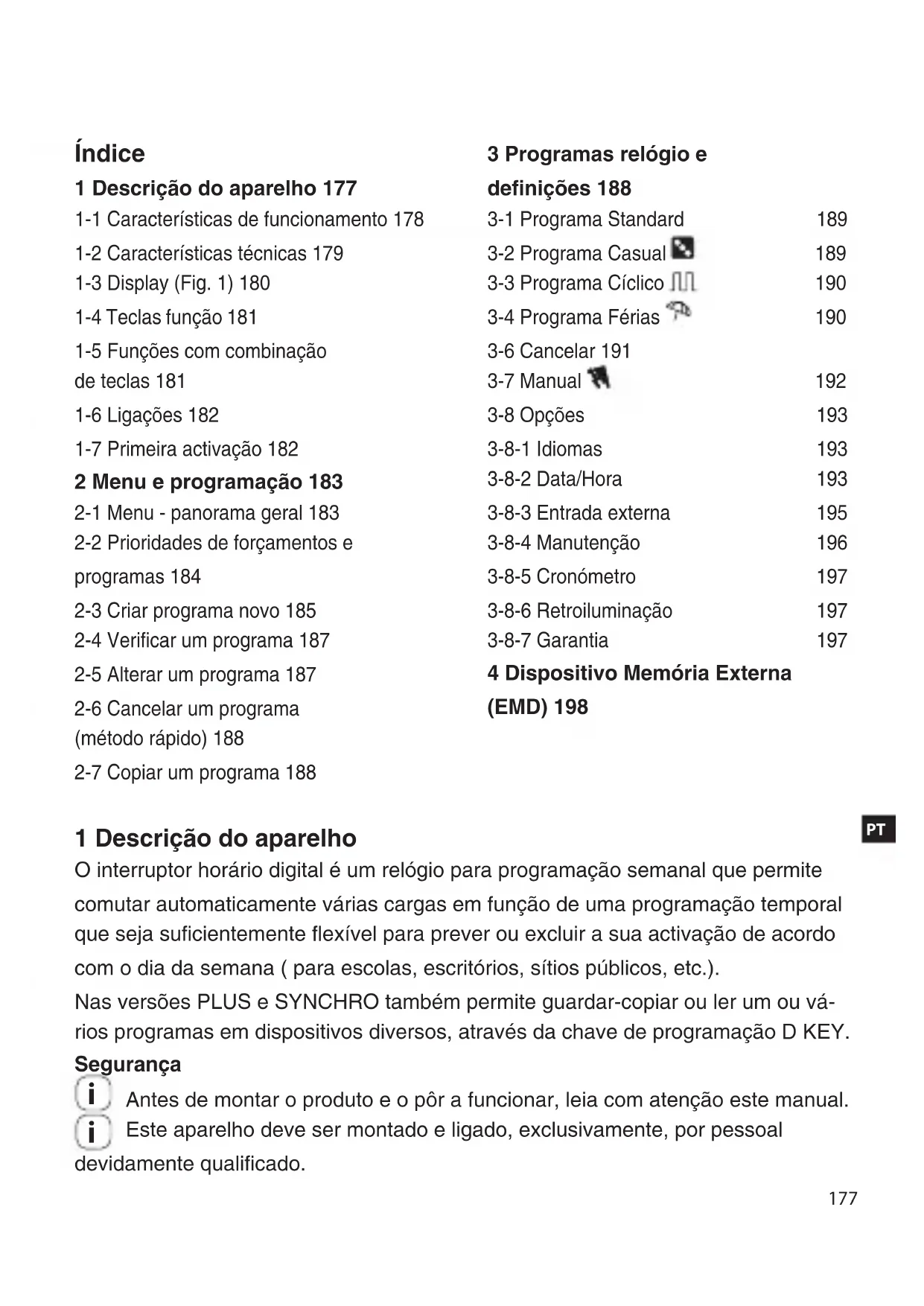

Índice 1 Descrição do aparelho 177 1-1 Características de funcionamento 178 1-2 Características técnicas 179 1-3 Display (Fig. 1) 180 1-4 Teclas função 181 1-5 Funções com combinação de teclas 181 1-6 Ligações 182 1-7 Primeira activação 182 2 Menu e programação 183 2-1 Menu - panorama geral 183 2-2 Prioridades de forçamentos e programas 184 2-3 Criar programa novo 185 2-4 Verificar um programa 187 2-5 Alterar um programa 187 2-6 Cancelar um programa (método rápido) 188 2-7 Copiar um programa 188 3 Programas relógio e definições 188 3-1 Programa Standard 189 3-2 Programa Casual

3-3 Programa Cíclico

3-8 Opções 193 3-8-1 Idiomas 193 3-8-2 Data/Hora 193 3-8-3 Entrada externa 195 3-8-4 Manutenção 196 3-8-5 Cronómetro 197 3-8-6 Retroiluminação 197 3-8-7 Garantia 197 4 Dispositivo Memória Externa (EMD) 198 1 Descrição do aparelho O interruptor horário digital é um relógio para programação semanal que permite comutar automaticamente várias cargas em função de uma programação temporal que seja suficientemente flexível para prever ou excluir a sua activação de acordo com o dia da semana ( para escolas, escritórios, sítios públicos, etc.). Nas versões PLUS e SYNCHRO também permite guardar-copiar ou ler um ou vá- rios programas em dispositivos diversos, através da chave de programação D KEY. Segurança Antes de montar o produto e o pôr a funcionar, leia com atenção este manual. Este aparelho deve ser montado e ligado, exclusivamente, por pessoal devidamente qualificado.

O aparelho contém uma bateria não removível e não deve ser eliminado como resíduo urbano. Está sujeito a recolha selectiva, para evitar danos para o meio ambiente. Por isso, é nececessário que, no fim da sua vida útil, o produto seja eliminado de acordo o disposto na Directiva 2006/66 e na legislação nacional de transposição desta. O não respeito destas indicações será punido por lei. 1-1 Características de funcionamento Modelo (série) D1 D1 Plus

Synchro Canais (circuitos) 1 2 Programas armaze- náveis na memória

Programas especiais (P Casual, P Cíclico, P Férias) Horário semanal/ anual Entrada externa Forçamento manual Dispositivo Memória Externa (EMD) Receptor GPS ou DCF77 (opção) i179

1-2 Características técnicas Tensão de alimentação 230 V c.a. +/- 10% 110 V c.a. +/- 10% (D1 Plus 110) 24 V c.a. / c.c. +/- 10% (D1 Plus 24) Frequência 50-60 Hz Grau de protecção IP20 Tipo de saída Relé de contacto em permuta livre de potencial; contacto N.O. = 16(10)A / 250V~ (a cor- rente limitada com Resistência para Passagem por zero (Zero Crossing) de valor elevado); contacto N.C. = 16(2)A / 250V~ contactos N.O./N.C.= 16(2)A / 250V~ (D1 Plus 24, D1 Plus 110) Carga máxima de CA N.O. 16(10)A / N.C. 16(2)A N.O./N.C. 16(2) (D1 Plus 24, D1 Plus 110) Temperatura de funcionamento -5 °C a +55 °C Temperatura de armazenagem -10 °C a +65 °C Absorção/Autoconsumo 6,5 VA monocanal / 7,8 VA bicanal Secção dos cabos nos terminais 1...6 mm² Norma marcada CE LVD/EMC EN60730-2-7 Idiomas disponíveis no aparelho Italiano, Inglês, Alemão, Francês, Espanhol, Sueco, Português, Holandês, Russo, Polaco, Grego Reserva de carga no caso de falta de rede 6 anos a partir da data da primeira activação, garantida por pilha de lítio Tensão impulsiva nominal 4kV Precisão de funcionamento + 0,5 seg/dd a 25 °C180

Potência máxima pilotável 3000W 3000W 1100W 900W (125 μF) 7W - 23W (máx. 23 lâmp.) Modelos D1 PLUS 24 - D1 PLUS 110 2300W 2300W 1000W 500W (70 μF) 7W - 23W (máx. 18 lâmp.) 1-3 Display (Fig. 1) Canal 1/Canal 2 OFF/ Canal desactivado Forçamento manual do canal ON / Canal activo Programas causais Programas cíclicos Ícone Férias Bloqueio de teclado Indicação de recepção de sinal GPS ou DCF77 Navegação para cima Nº programa seleccionado P01-P64 Navegação para baixo A barra às riscas do display também mostra: Estado de avanço, ver Fig.2 (ex. cancelamento ver cap.3-6).s Visualização das horas, ver Fig.3.s O display mostra, alternadamente, durante uns segundos, a Data/Hora e os programas ou forçamentos definidos.

1-4 Teclas função Permite entrar no menu principal (a partir do ecrã inicial).s Permite sair de qualquer configuração.s Permite deslocar-se para cima numa lista.s Aumenta um valor numérico ou altera um parâmetro.s Se mantido pressionado, permite visualização fixa do estado do canal s 1, até a tecla ser libertada (em funcionamento normal). Permite deslocar-se para baixo numa lista.s Diminui um valor numérico ou altera um parâmetro.s Se mantido pressionado, permite visualização fixa do estado do canal s 2 (modelos bicanal), até a tecla ser libertada (em funcionamento normal). Confirma a configuração proposta.s Faz o reset do aparelho (NOTA: Os programas e definições da s entrada externa não são cancelados). 1-5 Funções com combinação de teclas Função Combinação de teclas Bloquear / desbloquear as teclas (

2 seg. Forçar manual e temporariamente os canais 1 e 2 (ver cap. 3-7). Alternando a pressão, passa-se de TEMP ON a TEMP OFF.

Função Combinação de teclas Forçar manual e permanentemente os canais 1 e 2 (ver cap. 3-7). Se premido 2 seg. permite aceder a PERM, alternando a pressão passar- se-á de PERM ON a PERM OFF.

2 seg. Regressa ao modo AUTO (no caso de ter sido activado qualquer forçamento manual).

2 seg. Para executar uma das funções supra descritas é essencial estar na página de ecrã inicial 1-6 Ligações Distância máxima para entrada externa: 100 m. Ligação de modelos monocanal e bicanal Ver esquemas das Fig. 5-1 a Fig.5-3.s Ligação de modelos Synchro Modelos Synchro monocanal ou bicanal com GPS ou Antena DCF77. Ver esquemas das Fig. 6-1 a Fig.6-2.s 1-7 Primeira activação O aparelho chega da fábrica sem valores predefinidos. Premir 1. RESET, com um objecto pontiagudo, para desbloquear o aparelho (ver Fig.4). Definir os dados seguintes:2. IDIOMAS (s ver cap. 3-8-1). DATA/HORAs (Ano, Mês, Dia, Hora, Zona horária (ver cap. 3-8-2)). No caso de falta de energia eléctrica (p/ ex. “blackout”), a DATA/HORA são conservadas na memória e o interruptor digital: desactiva o/os relés;s

desactiva a retroiluminação, se estiver activa;s mostra a data e hora a piscar, durante 2 minutos, e passa depois ao modo s stand-by (display apagado), mantendo todos os dados programados na memó- ria, até ao regresso da tensão de rede ou mediante pressão prolongada de uma tecla, durante 1 seg., desencaderá o início da contagem para o modo stand-by. 2 Menu e programação 2-1 Menu - panorama geral Os menus de 1 a 8 estão ordenados segundo a ordem de sequência presente no aparelho. nº. prg livre canal (só para bicanal) dia hora on/off fim/anual nº. prg livre canal (só para bicanal) dia hora on/off fim/anual nº. prg livre canal (só para bicanal) dia hora on/off Tempo on/off fim/anual nº. prg livre canal (só para bicanal) hora off dia/mês off hora on dia/mês on verificar alterar cancelar simples prg todos os prg férias canal (só para bicanal) auto perm off perm on Temp On temp off idioma dATA/HORA ENTRADA-EXTERNA * MANUTENÇÃO CRONÓMETRO retroiluminação garantia

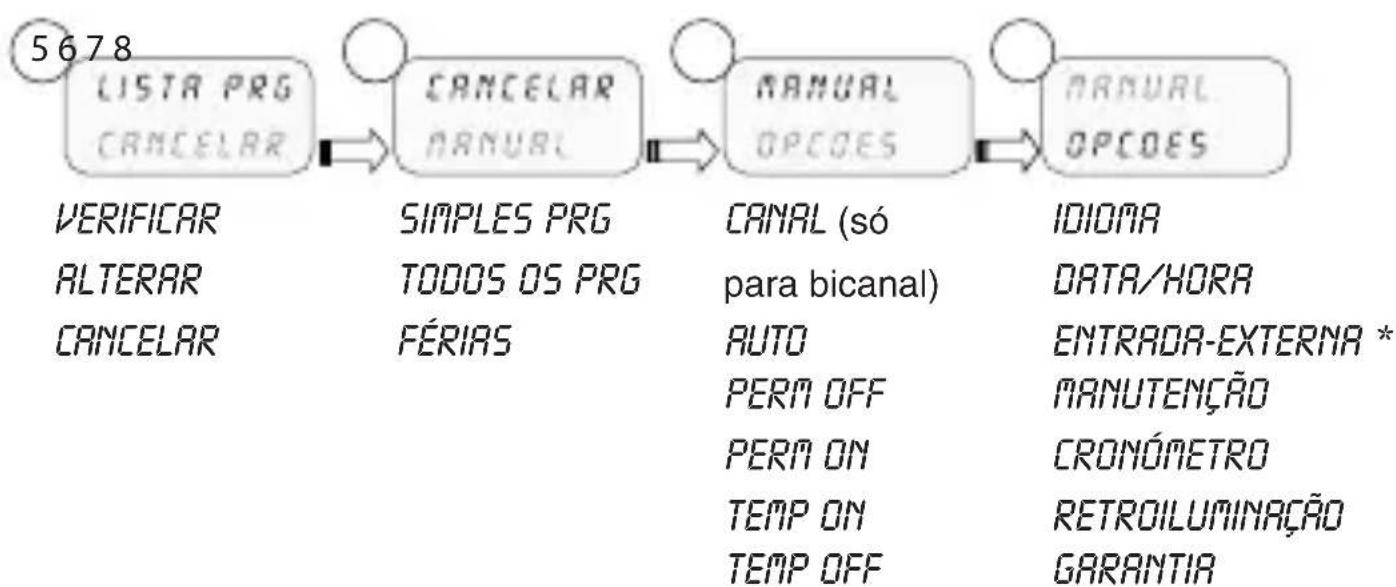

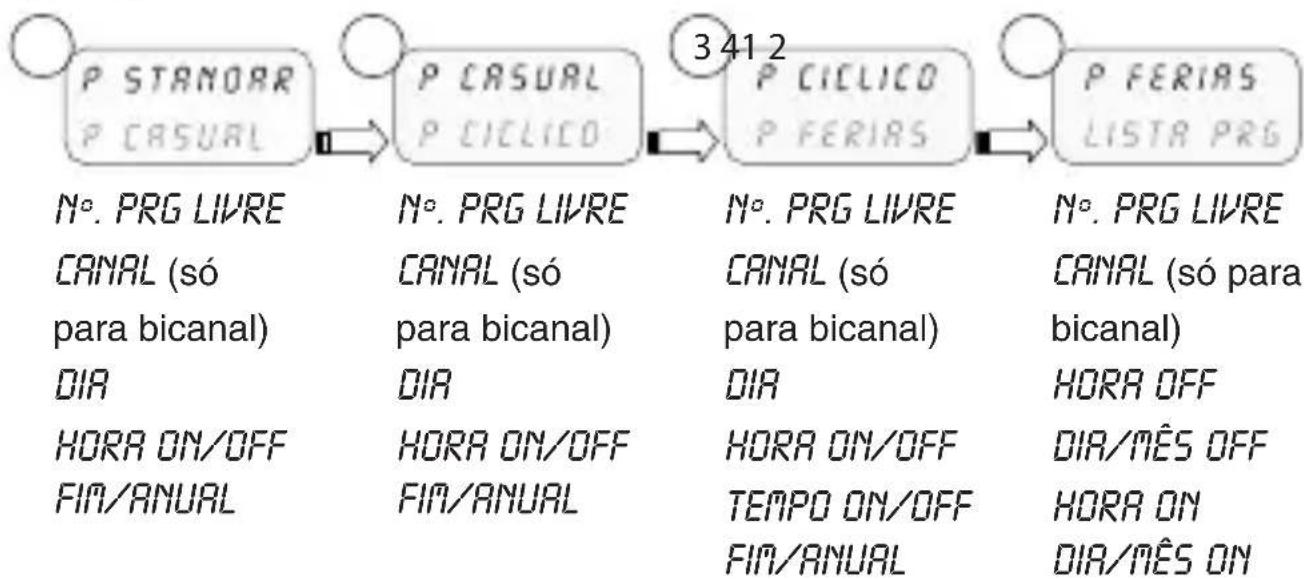

Premir a tecla 1. MENU. Aparece o primeiro menu seleccionável (P Standard)» Percorrer os vários menus com as teclas 2.

Confirmar o menu desejado com 3. OK. 2-2 Prioridades de forçamentos e programas A cada tipo de programa é atribuída uma prioridade que obedece ao esquema ao lado. Considerar as prioridades ao programar vários tipos de programas para o mesmo período de tempo.

Maior prioridade Forçamento manual Entrada externa Memória externa (EMD) Porgrama Férias Programa Cíclico/Casual Programa standard

Comportamento da carga de saída com os programas P01 a P06, segundo as prioridades. 2-3 Criar programa novo Procedimento válido para todos os tipos de programas. Posteriores definições serão descritas em cada um dos programas. Selecção do tipo de programa (exemplo com P Standard): Premir a tecla 1. MENU. Seleccionar o tipo de programa, utilizando as 2. teclas

Confirmar selecção com 3. OK. Durante 3 seg., aparece o número de programas » livres Aparece o primeiro programa que está na » memória. Premir, 2 seg., a tecla 4.

O display mostra o primeiro programa vazio.» Confirmar com 5. OK. O número do programa está seleccionado.» Segue-se a definição do canal.» Seleccionar o canal (só nos modelos bicanal) c1 c2 P02 Definir o canal (bicanal), utilizando as teclas 1. . C1/C2 ou ambos começam a piscar.» Confirmar com 2. OK. Está, assim, definido o canal.» Segue-se a definição do dia.»

Definir o dia Selecção do dia ou do grupo de dias em que o programa deverá ser executado. P02 Definir o dia ou o grupo de dias, utilizando as teclas 1.

A seta a piscar indica o dia ou grupo de dias » seleccionado. Confirmar com 2. OK. Segue-se a definição da HORA/ON.» Definir a HORA/ON P02 P02 Definir a hora de início do programa, utilizando as 1. teclas , no formato hh/mm. Uma só pressão nas teclas alterará o campo dos minutos. A pressão prolongada das teclas alterará o campo das horas. Confirmar com 2. OK. Aparece o campo dos segundos.» Definir os segundos, utilizando as teclas 3.

Confirmar com 4. OK. Está, assim, definido o horário de início do » programa Segue-se a definição da HORA/OFF.» Definir a HORA/OFF P02 P02 Definir a hora de conclusão do programa, utilizando 1. as teclas

Repetir a operação como indicado para HORA/ ON. Confirmar com 2. OK. Está, assim, definida a hora de conclusão do » programa. Confirmar o fim do programa com 3. OK.

Definir o PERÍODO ANUAL Permite estabelecer um período fixo de execução do programa definido anterior- mente. O período definido no programa anual é repetido todos os anos, ciclicamente. P02 P02 Definir o começo e o fim do período no formato 1. dd/ mm/--, utilizando as teclas

Confirmar cada um dos campos com 2. OK. Está, assim, definido o período anual.» Premir a tecla3. MENU, para sair da programação. 2-4 Verificar um programa Para aceder ao menu dos programas desejados (P standard, P cíclico...) utilizar a tecla MENU.

Confirmar com 2. OK. São mostrados os programas do mesmo tipo » existentes na memória. Seleccionar o programa que deseja verificar, 3. utilizando as teclas

O display mostra, ciclicamente, as definições.» 2-5 Alterar um programa Confirmar o programa que deseja alterar com 1. OK. Definir os novos valores, como descrito no cap. 2-3.2. i188

Exemplo: P casual» Premir, simultaneamente, as teclas 2. , durante 2 seg. O display mostra “CANCELAR”.» Confirmar com 3. OK. O display mostra “VAZIA”.» O programa está cancelado.» 2-7 Copiar um programa

O número do programa pisca.» Premir, cerca de 3 seg., a tecla 2. OK. O programa é copiado na primeira posição livre » da memória. No display, começa a piscar o primeiro dado » susceptível de alteração (canal). Alterar os dados, como descrito no cap. 2-3.3. Não podem existir, simultaneamente, 2 programas com os mesmos dados! 3 Programas relógio e definições Premir a tecla 1. MENU, para aceder aos menus disponíveis. Percorrer os menus com as teclas 2. e confirmar com OK. i189

3-1 Programa Standard Permite programar um período definido de um ciclo ON e OFF. Para programação, ver cap. 2-3.

OFF Exemplo de programação da imagem: Programa Standard ON hora 08:00 - OFF hora 12:00. 3-2 Programa Casual Permite activar e desactivar um ou vários canais, de modo casual, dentro de um período estabelecido.

P03 Para programação, ver cap. 2-3.

OFF Exemplo de programação da imagem: Programa Casual ON hora 08:00, OFF hora 12:00.

3-3 Programa Cíclico Permite executar uma série de impulsos dentro de um período de tempo definido. O tempo ON e o tempo OFF podem tomar valores entre 1 seg. e 23:59:59 horas

P01 Para programação, ver cap. 2-3. Além disso, definir a hora de1. TEMPO ON e TEMPO OFF, utilizando as teclas

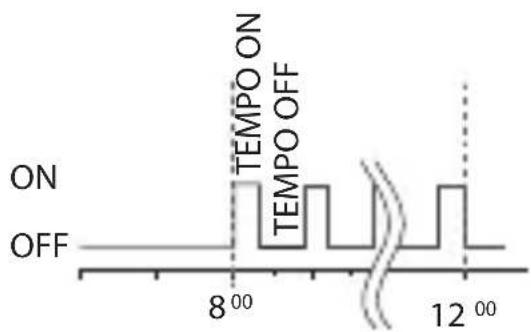

OFF TEMPO ON TEMPO OFF Exemplo de programação: Programa Cíclico ON hora 08:00, OFF hora 12:00; Temporização TEMPO ON 10 min e TEMPO OFF 15 min. 3-4 Programa Férias Permite definir um período para suspensão dos programas, como por exemplo, nas férias de Verão. off 02:00 20/02/--

P06 Seleccionar o P Férias como descrito no cap. 2-3.1. Definir a hora em de início de suspensão (OFF), 2. utilizando as teclas

Confirmar com 3. OK. Definir a hora de início de suspensão, utilizando as 4. teclas , no formato dd/mm/--. Definir a hora e a data de conclusão do período 5. de suspensão (ON), como indicado nas operações 2 a 4.

3-5 Lista PRG Este menu permite ver, alterar ou cancelar qualquer programa da memória.

P02 Percorrer o menu até ao item “LISTA PRG”, utilizan-1. do as teclas

Confirmar com 2. OK. Aparece o número de programas livres.» É mostrado o primeiro programa presente na » memória. Seleccionar o programa desejado, utilizando as 3. teclas

Para saber como verificar, alterar ou cancelar os dados, ver cap. 2-2 a cap. 2-4. 3-6 Cancelar Este menu permite fazer vários tipos de cancelamento. Percorrer o menu até ao item 1. Cancelar, utilizando as teclas

Confirmar com 2. OK. Acede-se ao tipo de cancelamento, no sub-menu » (ver tabela seguinte). Seleccionar o tipo de cancelamento, utilizando » as teclas

Confirmar cancelamento com 3. OK. Utilizando a tecla MENU, anular-se-á o cancelamento. Sub-menu Função simp prg Cancela cada um dos programas seleccionados todos prg Cancela todos os programas Todos os programas armazenados na memória serão cance- lados! p férias Cancela todos os programas férias

3-7 Manual Permite forçar, manualmente, o estado das saídas, qualquer que seja o programa que esteja activo. Configurações possíveis: Modo forçar Símbolo display Canal- Condição Função forçar auto c1

Nenhum forçamento no canal, gestão por programa. Perm c1 On c2 On Canal permanente activado. Perm c1 OFF c2 OFF Canal permanente desactivado. TEMP c1 On c2 On Canal activado até próxima intervenção do programa. TEMP c1 OFF c2 OFF Canal desactivado até próxima interven- ção do programa. Activar forçamento C2 Perm Seleccionar o sub-menu “MANUAL”, utilizando as 1. teclas

Confirmar com 2. OK. Premir a combinação de teclas (ver cap.1-6) para 3. selecção de canal (só para modelos bicanal). O display mostra informações sobre o canal ou » canais (ver quadro anterior). Definir o tipo de forçamento, utilizando as teclas 4.

Confirmar a selecção com 5. OK. Regressa-se ao ecrã principal.» O display mostra o tipo de forçamento definido » no canal. Desactivar um forçamento Premir, durante cerca de 2 seg., a combinação de teclas do canal que se deseja 1. desactivar (ver cap. 1-6).193

Para desactivar através do menu, basta seleccionar o modo “AUTO” (ver parágrafo “Activar forçamento”). 3-8 Opções Permite definir vários parâmetros do relógio. Seleccionar “OPÇÕES”, utilizando as teclas 1. . Confirmar com 2. OK. Segue-se a descrição dos sub-menus.» 3-8-1 Idiomas Permite definir o idioma de interface desejado. Seleccionar o sub-menu “LANGUAGE”, utilizando 1. as teclas

Confirmar com 4. OK. 3-8-2 Data/Hora Permite definir a data e hora do aparelho. Em caso de reset, é necessário voltar a definir a data. Seleccionar “ACERT REL”1. , utilizando as teclas . Confirmar com 2. OK. Definir o ANO, MÊS, DIA, HORA e MINUTOS, 3. respectivamente, utilizando as teclas

Uma só pressão nas teclas alterará o campo dos minutos. A pressão prolongada das teclas alterará o campo das horas. Confirmar com 4. OK. Estão, assim, definidos a data e a hora.» Segue-se a programação “ACERTO H”.»

Mudança de hora solar/legal Seleccionar o tipo de comutação, utilizando as 1. teclas

Confirmar com 2. OK. Definir os valores (ver quadro), utilizando as teclas 3.

Confirmar com 4. OK. Selecções possíveis no display Mudança para a hora de Verão (hora legal) Mudança para a hora de Inverno (hora solar) Nenhum Nenhuma Nenhuma EUROPA Último domingo do mês de Março Último domingo do mês de Outubro USA Segundo domingo do mês de Março Primeiro domingo do mês de Novembro livre Semana/dia (dom.) livre- mente programados Semana/dia (dom.) livre- mente programados fixO Data fixa, livremente programada (p/ex. 28/02) Data fixa, livremente programada (p/ex. 29/10) Time Zone (fuso horário) GPS (só para os modelos GPS e DCF77) Definição da hora local, adicionando/subtraindo o número de horas em relação à hora universal denominada T ZONE) (ex. Itália, T ZONE +1). Após definição da ACERT REL (ver cap.3-8-2). Seleccionar “GPS”, utilizando as teclas 1.

Confirmar com 5. OK. Está, assim, agora definida mudança de hora. » Regressa-se ao ecrã principal.» i195

Time Zone (fuso horário) DCF77 (só para os modelos GPS e DCF77) Diversamente do GPS, o receptor transmite a hora já com a correcção legal/solar. É preciso definir o número de horas correcto em relação à posição de Frankfurt. Seleccionar “DCF77”, utilizando as teclas 1. . Confirmar com 2. OK. Definir o número T ZONE como descrito nas opera-3. ções anteriores 4 e 5. 3-8-3 Entrada externa Permite executar funções de forçamento manuais, ON e OFF, a partir de uma unidade remota, (ver cap. 3), por meio de botões ou interruptores. Função não disponível nos modelos SYNCHRO (o item “ENT EXT” não está disponível no menu “OPÇÕES”). Seleccionar o sub-menu “ENT EXT”, utilizando as 1. teclas

Confirmar com 2. OK. Seleccionar o tipo de comutação (ver quadro 3. seguinte), utilizando as teclas

Confirmar com 4. OK. Para desactivar a configuração feita, repetir as instruções 1 e 2. Confirmar a selecção “DESACTIVA” com OK.s Selecção no display Canal C1 ou C2 (bicanal) Símbolo Função Comando externo Perm On off Forçamento permanente do canal em ON ou OFF. temp

Forçamento temporário do canal até à próxima comuta- ção de um programa definido anteriormente.

Selecção no display Canal C1 ou C2 (bicanal) Símbolo Função Comando externo timer on off Forçamento de um canal temporizado (p/ex. controlo da luz das escadas). Tempo definível no formato hh:mm:ss. 3-8-4 Manutenção Permite definir em cada canal um período de funcionamento em ON. Decorrido o período de tempo definido, o relógio indicará a necessidade de intervenção com a mensagem “C1 MANUT” ou “C2 MANUT”, alternadamente com a data actual. Seleccionar o sub-menu “MANUTENC”, utilizando 1. as teclas

Confirmar com 5. OK. Para alterar ou redefinir os valores, seguir as instruções 1 a 5. Cancelar o aviso de manutenção Pressionando, 2 seg., a tecla OK do ecrã principal, a mensagem “MANUT” desaparecerá do display.

O display mostra as horas de funcionamento.» Premir as teclas + , para pôr o cronómetro a zero. 3-8-6 Retroiluminação Permite definir o período de tempo de retroiluminação do display. Seleccionar o sub-menu “LUZ FUNDO”, utilizando 1. as teclas

Confirmar com 2. OK. Com as teclas 3. , seleccionar: FIXO ON, FIXO OFF ou TEMP 6SEG. Confirmar com 4. OK. 3-8-7 Garantia Permite ver o tempo decorrido desde a colocação do relógio em serviço, expresso em dias. Seleccionar o sub-menu “GARANTIA”, utilizando as 1. teclas

Confirmar com 2. OK. O display mostra o tempo conforme descrito » acima. Contagem não possível de pôr a zero.

4 Dispositivo Memória Externa (EMD) O dispositivo EMD é um cartão de memória externo que permite gerir 64 progra- mas, incluindo as férias. A memória EMD é a chave de programação D KEY. Introduzir a memória EMD.1. O display mostra o menu de gestão da memória.» Seleccionar o sub-menu desejado (ver quadro), 2. utilizando as teclas

Confirmar cada selecção com 3. OK. Sub-menu Função Notas CUMPRE Executa programas directa- mente do EMD Os programas são executados somente pelo EMD SALVA > EMD Guarda toda a memória do relógio no EMD Substitui todos os programas já existentes no EMD COPIA < EMD Copia todo o conteúdo do EMD na memória do relógio Substitui todos os programas existentes no relógio LER Lê os programas do EMD Mostra apenas os programas que estão no EMD

Copia no EMD os programas Férias do relógio. Substitui todos os programas Férias existentes no EMD

Copia no relógio os programas Férias do EMD. Substitui todos os programas Férias existentes no relógio CANCELAR Cancela os programas presen- tes no EMD Cancela definitivamente toda a memória do EMD Premir a tecla1. MENU, para sair. Confirmar a selecção “ABORTAR” com 2. OK. A memória EMD é excluída do relógio.» A memória EMD deixa de ser reconhecida.» Retirar o EMD.3. i199
