Tipo de produto	Interruptor horário eletrónico
Marca	ABB
Modelo	System Pro M DT2
Dimensões (L x A x P)	85 x 45 x 58 mm
Peso	0,15 kg
Alimentação	230 V AC ± 15%, 50/60 Hz
Consumo	máx. 6 VA a 50 Hz
Número de vias	2 (contactos inversores livres de potencial)
Poder de corte máx.	AC1 16 A / 250 V~, DC1 4 A / 12 V
Capacidade de programação	56 passos On/Off, tempo mín. 1 minuto
Precisão de funcionamento	± 1,5 seg / 24 h
Reserva de marcha	Pilha de lítio, acumulado de 5 anos de corte de rede
Mudança automática verão/inverno	Sim, selecionável (Euro, USER, No)
Programação por dia ou grupo de dias	Sim (1 = segunda, ..., 7 = domingo)
Forçamentos permanentes On/Off	Sim
Derrogações temporárias	Sim
Chave de programação (salvaguarda/cópia)	Sim (modelos DT2-K)
Bloqueio do teclado	Por chave DT-LK ou pressão longa
Índice de proteção	IP 20
Temperatura de funcionamento	-5 °C a +55 °C
Temperatura de armazenamento	-20 °C a +70 °C
Ligação	Terminais de gaiola (1 a 6 mm², 1,5 a 10 mm²)
Manutenção e limpeza	Limpar com um pano seco e macio. Não utilizar produtos abrasivos.
Segurança	Isolamento galvânico entre alimentação e saída < 4 kV. Respeitar as normas de segurança elétrica.
Peças sobressalentes e reparabilidade	Contactar o serviço de cliente ABB ou um técnico autorizado. A chave de programação está disponível como opção.
Informações gerais	Produto entregue ajustado à hora e dia atuais. Mudança automática de horário verão/inverno integrada.

Perguntas frequentes - System Pro M DT2 ABB

Como programar o interruptor horário para acender uma lâmpada às 20h00?

Utilize o modo prog new. Selecione a via (C1 ou C2), depois o dia ou grupo de dias. Escolha o estado On, insira 20h00, valide. Volte ao modo auto.

Como apagar todos os programas?

Efetue uma reposição a zeros total premindo simultaneamente as teclas -, +, enter, menu. A hora e a data serão reinicializadas.

O que fazer se o ecrã não acender?

Verifique a alimentação 230 V. Em caso de corte, o aparelho entra em modo de espera. Prima uma tecla para reativar o visor.

Como utilizar a chave de programação (DT2-K)?

Insira a chave: após 2 segundos, escolha save para guardar o programa do relógio, load para carregar um programa da chave, ou visu para verificar o seu conteúdo.

Como alterar a hora manualmente?

Selecione o modo Ⓤ com menu, depois enter. Use + e - para ajustar dia, mês, ano, horas e minutos. Valide com enter.

Como ativar a mudança automática verão/inverno?

No modo de ajuste, após ajustar a hora, escolha o tipo de mudança: Euro para a Europa, USER para datas personalizadas, ou No para desativar.

Como forçar a saída On permanentemente?

No modo auto, prima várias vezes C1 ou C2 (conforme a via) até ver On fixo. O forçamento permanente está ativo até anulação manual.

Como bloquear o teclado?

Mantenha premidas as teclas enter e ← durante 3 segundos. O desbloqueio faz-se mantendo as mesmas teclas 7 segundos.

Qual é a precisão do relógio?

A precisão de funcionamento é de ± 1,5 segundos por 24 horas, com uma reserva de marcha de 5 anos graças a uma pilha de lítio.

Posso programar vários dias com os mesmos horários?

Sim, durante a programação, selecione um grupo de dias (ex: segunda a sexta). As instruções serão comuns a esses dias.

MANUAL DE UTILIZADOR System Pro M DT2 ABB

+ CHAVE DE PROGRAMAÇÃO

RU

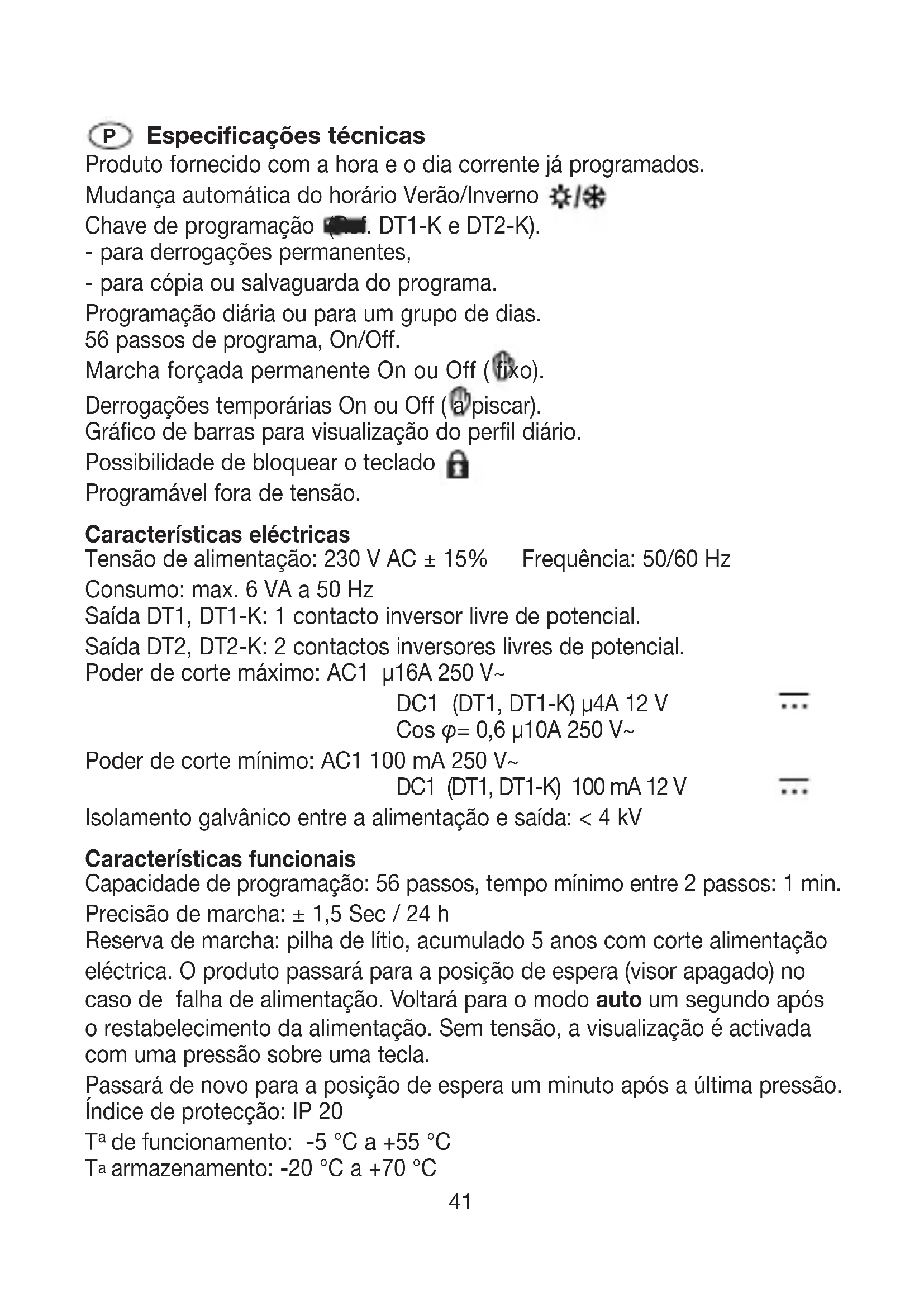

P Especificações técnicas

Produto fornecido com a hora e o dia corrente já programados.

Mudança automática do horário Verão/Inverno

Chave de programação (Ref. DT1-K e DT2-K).

- para derrogações permanentes,

- para cópia ou salvaguarda do programa.

Programação diária ou para um grupo de dias.

56 passos de programa, On/Off.

Marcha forçada permanente On ou Off (fixo).

Derrogações temporárias On ou Off (a piscar).

Gráfico de barras para visualização do perfil diário.

Possibilidade de bloquear o teclado

Programável fora de tensão.

Tensão de alimentação: 230 V AC ± 15% Frequência: 50/60 Hz

Consumo: max. 6 VA a 50 Hz

Saída DT1, DT1-K: 1 contacto inversor livre de potencial.

Saída DT2, DT2-K: 2 contactos inversores livres de potencial.

Poder de corte máximo: AC1 μ16A 250 V\~

DC1 (DT1, DT1-K) μ4A 12 V

Cos = 0,6 10A250V

Poder de corte mínimo: AC1 100 mA 250 V\~

DC1 (DT1, DT1-K) 100 mA 12 V

Isolamento galvânico entre a alimentação e saída: < 4 kV

Características funcionais

Capacidade de programação: 56 passos, tempo mínimo entre 2 passos: 1 min.

Precisão de marcha: ± 1,5 Sec / 24 h

Reserva de marcha: pilha de lítio, acumulado 5 anos com corte alimentação eléctrica. O produto passará para a posição de espera (visor apagado) no caso de falha de alimentação. Voltará para o modo auto um segundo após o restabelecimento da alimentação. Sem tensão, a visualização é activada com uma pressão sobre uma tecla.

Passará de novo para a posição de espera um minuto após a última pressão. Índice de protecção: IP 20

T ^a de funcionamento: -5 °C a +55 °C

Ta armazenamento: -20 °C a +70 °C

Tipos de cargas
230 V~	2300 W	2300 W 500 W		compensados // (max. 45 μF)400 W	não compensados, compensados em série1000 W

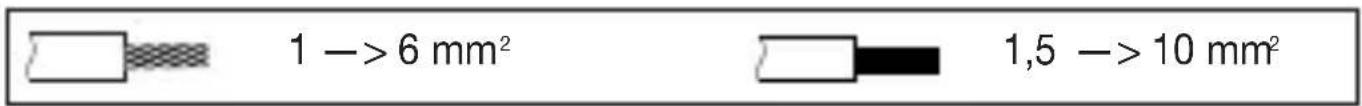

Ligação

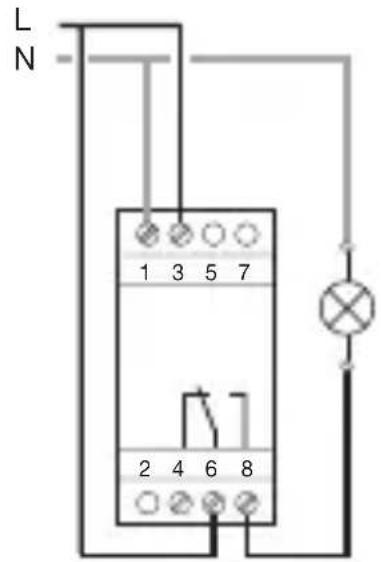

Esquema de ligação

DT1, DT1-K DT2, DT2-K

Reposição a zero do programa:

premindo simultaneamente as 3 teclas menu, enter, ← , apaga-se completamente o programa. A hora e a data permanecem.

Reposição a zero total:

premindo simultaneamente as teclas -, +, enter, menu, suprime-se o conjunto do conteúdo do produto.

Depois de um reset total, é preciso introduzir de novo a hora e a data no interruptor horário.

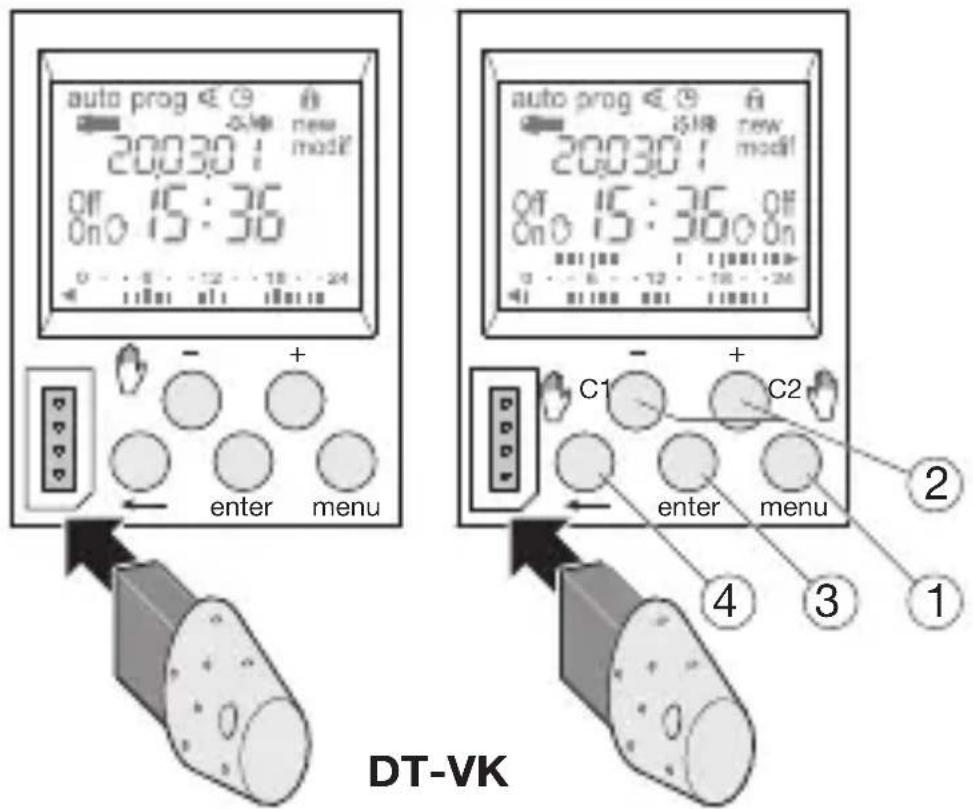

DT1 K DT2-K

As teclas:

① menu : seleção do modo de funcionamento.

auto : funcionamento de acordo com o programa estabelecido.

prog : new para programação.

prog : modif para alterar um programa existente.

: verificação do programa.

: alteração da hora, da data, e selecção do modo para mudança de horário Verão/Inverno ⚙️/✗.

② + e - : navegação e ajuste dos valores.

- (DT1, DT1-K)

C1 🔊 e C2 🔔 (DT2, DT2-K): com o modo auto, selecção da marcha forçada ou das derrogações.

③ enter : para validar as informações que estão a piscar.

Com o menu, pode voltar ao modo auto a qualquer momento.

Se não for efectuada nenhuma acção durante 1 minuto, o interruptor volta para o modo auto.

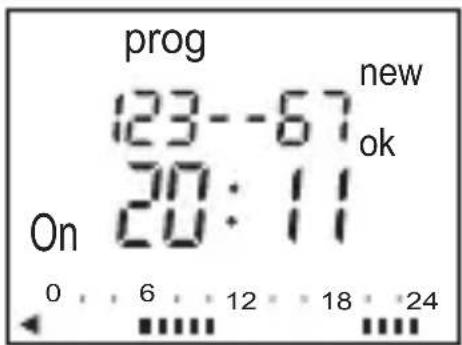

Programação: prog new

A programação pode ser feita diariamente, ou por grupo de dias.

Nesse caso, as consignações são as mesmas para vários dias.

Os dias: 1 = segunda-feira, 2 = terça-feira, 3 = quarta-feira... 7 = domingo.

1. Seleccionar o modo prog com o menu e validar enter.

1a. DT2 e DT2-K: Seleccionar a via (C1 ou C2) com + ou - e validar com enter.

O número de passos livres do programa aparece uns instantes.

1. Seleccionar o(s) dia(s) com + ou -. Validar com enter.

2. O ok pisca. Validar o grupo do dia com a tecla enter.

- ou ← para refazer o grupo de dias, caso seja necessário.

1. Com + ou - escolher o estado da consignação:

On ou Off. Validar com enter.

1. Introduzir a hora da comutação com + ou -.

Validar com enter.

1. Introduzir os minutos com + ou -. Validar com enter.

Programar as outras consignações do grupo de dias repetindo as operações 3 a 6.

Podem ser alterados o dia ou o grupo de dias na fase 3 premindo +. - ou

No final do programa, voltar para o modo auto com o menu.

DT2 e DT2-K: Para estabelecer o programa da outra via, voltar para o modo prog new e proceder segundo as etapas de 1a. a 6.

Com esse modo também é possível acrescentar uma consignação ao programa estabelecido.

Para verificar o perfil diário programado, sem risco de alteração ou supressão.

Seleccionar o modo ◀ com o menu e enter.

DT2 e DT2-K: Seleccionar a via (C1 ou C2) com + ou - e enter.

O primeiro passo da segunda-feira aparece, bem como o perfil diário.

Duas possibilidades para visualizar:

1. Premindo + ou -: passagem de um dia para o outro.
   Nesse caso, só é visualizado o primeiro passo do dia, bem como o perfil diário.

2. Premindo o enter: os passos de cada dia desfilam uns atrás dos outros.

Alteração ou suppressão de um passo do programa: prog modif

Seleccionar o modo prog com menu e enter.

DT2 e DT2-K: Seleccionar a via (C1 ou C2) com + ou - e enter.

O primeiro passo do primeiro dia ou grupo de dias aparece.

Premindo várias vezes o enter, deixar desfilar um a um todos os passos programados.

Qualquer campo a piscar (estado, hora, minutos) pode ser alterado com o + ou - e finalmente, validar premindo enter.

Quando o cursor está colocado no ok, por trás do grupo de dias, pode deixar desfilar os dias ou grupo de dias para chegar directamente com o + ou -, ao elemento a ser alterado.

Para suprimir um passo de programa:

seleccionar o estado da via (On ou Off), premir simultaneamente + e -.

Clear aparece no visor. Validar com enter.

Chave (unicamente DT1-K e DT2-K)

Logo que a chave estiver presente no interruptor apurecerá no visor.

Existem dois tipos de funcionamento:

A. Derrogação permanente:

Introduzir a chave no interruptor.

Após 10 segundos, executar-se-á o programa contido na chave sem apagar o já existente no aparelho.

Ao retirar a chave, valida-se novamente o programa do interruptor horário.

A chave permite salvaguardar um programa contido no interruptor horário.

Também é possível copiar o conteúdo da chave para o relógio.

1. Introduzir a chave e esperar 2 seg.

2. Com o menu, seleccionar o modo: save para salvaguardar um programa contido no produto, load para carregar o programa da chave no interruptor horário, para verificar o programa contido na chave.

3. Validar a selecção efectuada com enter.

4. Para save e load voltar a confirmar com enter.

Podem aparecer no visor as mensagens de erro seguinte: no prog: a chave está vazia, não contém nenhum programa.

Error:

DT1-K: a chave é a de um interruptor de duas vias.

DT2-K: a chave é a de um interruptor de uma via.

Em ambos casos:

Só é possível o modo save.

A mensagem de erro permanece no visor enquanto a chave estiver presente, mas o programa do interruptor é executado.

Colocação da hora e do dia

Seleccionar o modo Ⓤ com o menu e enter.

Alterar o dia, o mês, o ano, a hora e os minutos premindo + ou - e enter.

Mudança de horário Verão / Inverno 🟢/※

O interruptor horário propõe depois as mudanças de horário Verão/Inverno

Seleccionar o tipo de mudança requerida premindo + ou -.

Validar depois com enter.

O tipo de mudança depende da área geográfica.

Diferentes tipos disponíveis: ( * = tipo Europa programado por defeito)

Tipo	Início da hora de Verão de Inverno aplicação	Início da hora aplicação	Área de
Euro *	Último Domingo de Março	Último Domingo de Outubro	União Europeia
USER	Data livremente programada	Data livremente programada
No	Sem mudança	Sem mudança

A mudança ocorre sempre entre as 2h e as 3h da manhã.

Nota:

Para a Grande Bretanha, utilizar a zona geográfica Euro.

Para os EUA, utilizar o tipo USER e entrar as datas seguintes:

Início da hora de verão o 2.o Domingo de Março, início da hora de inverno o

1 Domingo de Novembro.

Exemplo: para uma instalação em 2007 entrar 11.03 e 04.11 seguindo as instruções abaixo.

Se for escolhido o tipo USER:

1. Introduzir o dia e o mês da data para a mudança da hora de Verão (+1h) premindo + ou - e enter.

2. Introduzir o dia e o mês da data para a mudança da hora de Inverno (-1h) premindo + ou - e enter.

O interruptor horário vai verificar os dias e as semanas que correspondem às datas, e aplicará as mudanças, nos devidos períodos, para os anos seguintes independentemente da data.

Estado forçado – Derrogação

DT1, DT1-K: Premindo sucessivamente o

DT2, DT2-K: Premindo sucessivamente o

1ª pressão: derrogação temporária. Off e 📍 piscam. Volta-se para o modo automático com o passo de programa seguinte.

2ª pressão: estado for çado permanente. On e 🔍 estão fixos. Esse estado deve ser anulado manualmente.

3ª pressão: estado for çado permanente. Off e 🔒 estão fixos. Esse estado deve ser anulado manualmente.

4ª pressão: retorno em modo automático.

Bloqueo

O apagar total da configuração do produto continua a ser possível no caso de bloqueio do teclado.

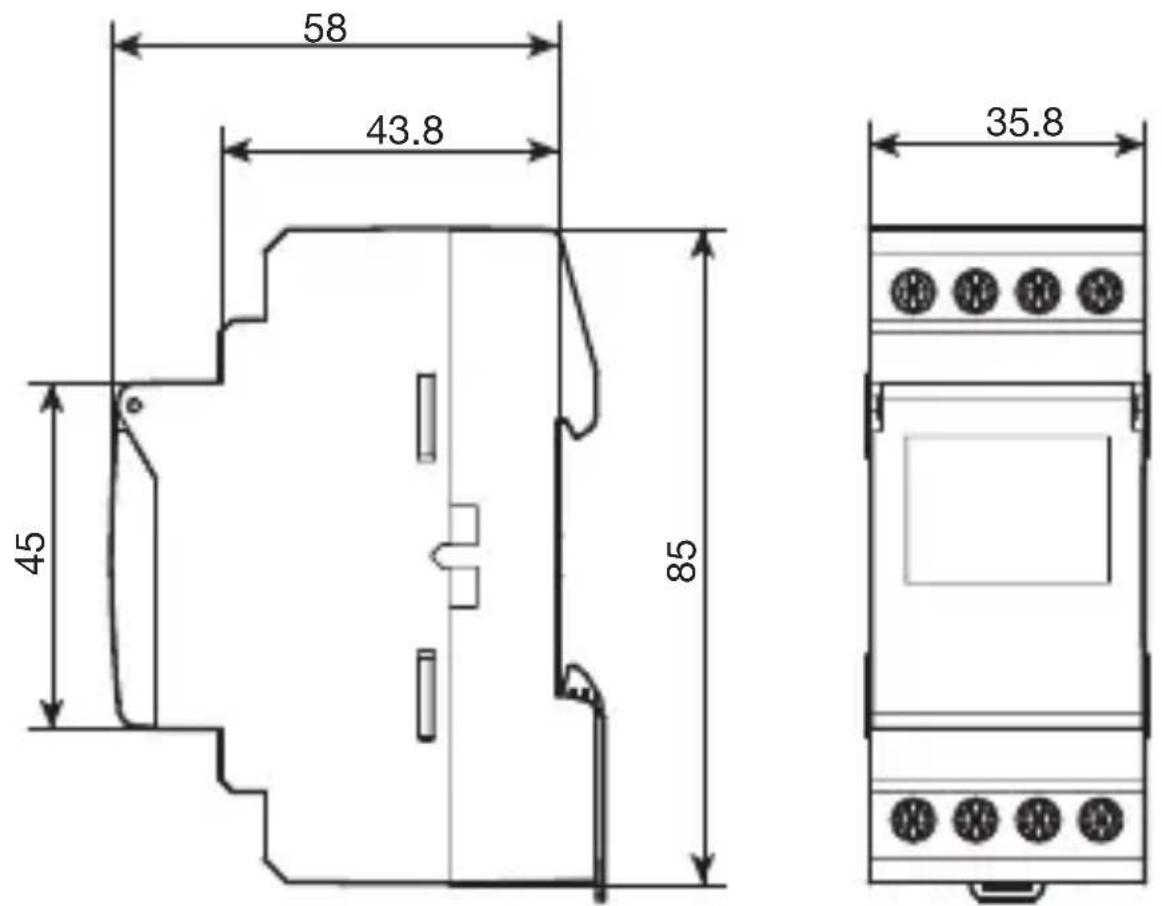

Dimensões
