MODE D'EMPLOI System Pro M DT2 ABB

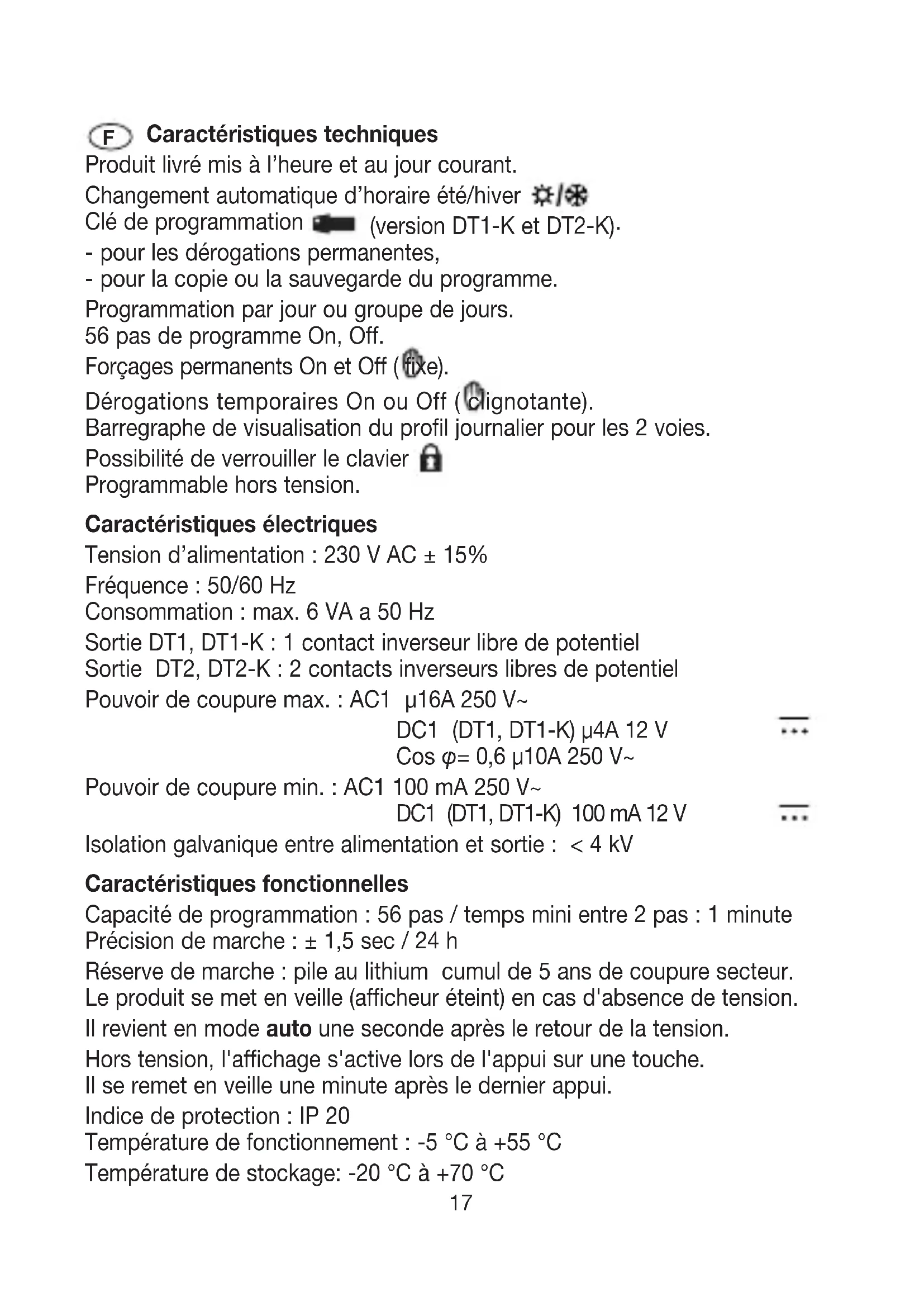

F Caractéristiques techniques

Produit livré mis à l'heure et au jour courant.

Changement automatique d'horaire été/hiver

Clé de programmation 📄 (version DT1-K et DT2-K).

- pour les dérogations permanentes,

- pour la copie ou la sauvegarde du programme.

Programmation par jour ou groupe de jours.

56 pas de programme On, Off.

Forçages permanents On et Off (fixe).

Dérogations temporaires On ou Off (clignotante).

Barregraphe de visualisation du profil journalier pour les 2 voies.

Possibilité de verrouiller le clavier

Programmable hors tension.

Caractéristiques électriques

Tension d'alimentation : 230 V AC ± 15%

Fréquence : 50/60 Hz

Consommation : max. 6 VA a 50 Hz

Sortie DT1, DT1-K : 1 contact inverseur libre de potentiel

Sortie DT2, DT2-K : 2 contacts inverseurs libres de potentiel

Pouvoir de coupure max. : AC1 μ16A 250 V\~

DC1 (DT1, DT1-K) μ4A 12 V

Cos = 0,6 10A250V

Pouvoir de coupure min. : AC1 100 mA 250 V\~

DC1 (DT1, DT1-K) 100 mA 12 V

Isolation galvanique entre alimentation et sortie : < 4 kV

Caractéristiques fonctionnelles

Capacité de programmation : 56 pas / temps mini entre 2 pas : 1 minute

Précision de marche : ± 1,5 sec / 24 h

Réserve de marche : pile au lithium cumul de 5 ans de coupure secteur.

Le produit se met en veille (afficheur éteint) en cas d'absence de tension.

Il revient en mode auto une seconde après le retour de la tension.

Hors tension, l'affichage s'active lors de l'appui sur une touche.

Il se remet en veille une minute après le dernier appui.

Indice de protection : IP 20

Température de fonctionnement : -5 °C à +55 °C

Température de stockage: -20 °C à +70 °C

Type de charges
230 V~	2300 W	2300 W 500 W		compensés // (max. 45 μF 400 W	non compensés, compensés en série 1000 W

Raccordement par bornes à cages

1 -> 6 mm2

1,5 -> 10 mm2

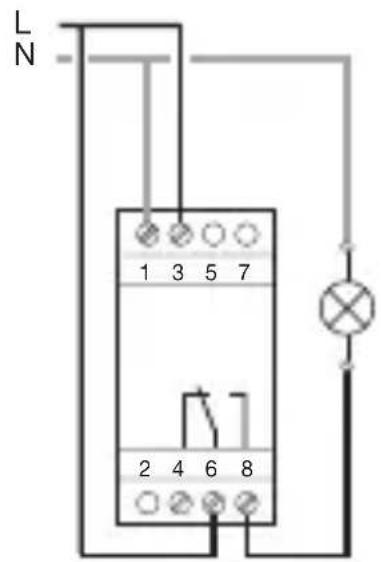

Raccordement

DT1, DT1-K DT2, DT2-K

L N 1 3 5 7 2 4 6 8

L N 1 3 5 7 C2 C1 2 4 6 8

Remise à zéro du programme :

le programme peut être effacé totalement par appui simultané sur les 3 touches suivantes : menu, enter, ← .

L'heure et la date sont maintenues.

Remise à zéro totale :

par appui simultané sur les touches -, +, enter, menu, l'ensemble du contenu du produit est supprimé.

Après un reset total il est nécessaire de remettre l'interrupteur horaire à l'heure et au jour.

DT1 K DT2-K

auto prog < 0 new modif 200301 off 15:36 On 15:36 enter menu DT-VK auto prog < 0 new modif 200301 off 15:36 Off On 15:36 On enter menu C1 + C2 2 3 1

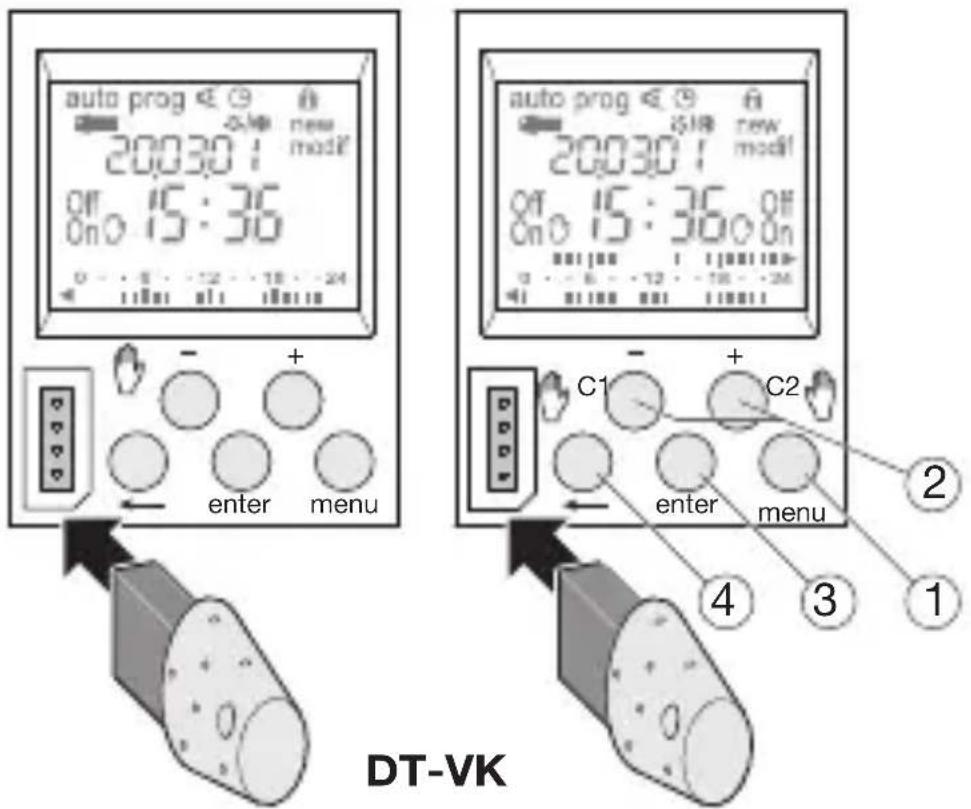

Les touches:

① menu : sélection du mode de fonctionnement.

auto : fonctionnement selon le programme établi.

prog : new pour la programmation.

prog : modif pour modifier un programme existant.

: v érification du programme.

: modification de l'heure, de la date et choix du mode de changement d'horaire été/hiver ⚙/※.

② + et - : avigation ou réglage des valeurs.

- (DT1, DT1-K)

C1 🔊 et C2 🔊 (DT2, DT2-K): en mode auto, sélection des forçages, ou dérogations.

③ enter : pour valider les informations clignotantes.

④ : pour retourner à l'étape précédente.

Vous pouvez revenir en mode auto à n'importe quel moment avec menu. Si aucune action n'est faite pendant 1 mn, l'interrupteur retourne en mode auto.

La programmation peut se faire par jour ou par groupe de jours.

Dans ce cas les consignes sont communes à plusieurs jours.

Les jours : 1 = lundi, 2 = mardi, 3 = mercredi ... 7 = Dimanche.

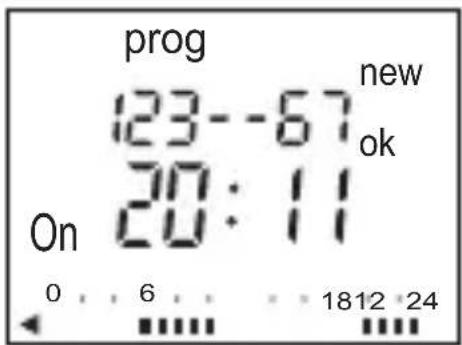

prog new ok 20:11 On 0 . . . 6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1812 24

1. Sélectionner le mode prog à l'aide de menu, puis enter. 1a. DT2 et DT2-K : sélectionner la voie (C1 ou C2) à l'aide de + ou - puis enter.

Le nombre de pas de programme libres apparaît pour quelques instants.

1. Choisir le ou les jours à l'aide de + ou -. Valider avec enter.
2. ok clignote. Valider le groupe de jour à l'aide de la touche enter.
3. ou ← permet de refaire le groupe de jours si nécessaire.
4. Avec + ou -, choisir l'état de la consigne : On, ou Off. enter pour valider l'état.
5. Entrer l'heure de la commutation à l'aide de + ou -. Valider avec enter.
6. Entrer les minutes avec + ou -. Valider avec enter.

Programmer les autres consignes du groupe de jours en répétant les opérations 3 à 6.

Le jour ou groupe de jours peut être modifié, lors de la phase 3 en appuyant sur +, - ou ← .

A la fin de la programmation retourner en mode auto avec menu.

DT2 et DT2-K : pour établir le programme de l'autre voie, retourner en mode prog new et procéder suivant les étapes 1a. à 6.

Dans ce mode, il est également possible de rajouter une consigne au programme établi.

Procéder tel que décrit plus haut.

Visualisation :

Pour vérifier le profil journalier mis en place sans risque de modification ou suppression.

Sélectionner le mode ◀ à l'aide de menu et enter.

DT2 et DT2-K : Sélectionner la voie (C1 ou C2) à l'aide de + ou - puis enter.

Le premier pas de lundi s'affiche ainsi que le profil journalier.

Deux possibilités pour visualiser :

1. Par appuis sur + ou - : passage d'un jour à l'autre.
   Dans ce cas seul le premier pas du jour est affiché ainsi que le profil journalier.

2. Par appui sur enter : tous les pas de chaque jour défilent les uns après les autres.

Modification ou suppression d'un pas de programme : prog modif

Sélectionner le mode prog avec menu et enter.

DT2 et DT2-K : sélectionner la voie (C1 ou C2) à l'aide de + ou - puis enter.

Sélectionner le mode modif avec + ou -.

Valider avec enter.

Le nombre de pas de programme restant apparaît pour quelques instants.

Le premier pas du premier jour ou groupe de jour apparaît.

Par appuis successifs sur enter, faire défiler un à un tous les pas programmés.

Tout champ qui clignote (état, heure, minutes) peut être modifié à l'aide de + ou -, puis validé avec enter.

Lorsque le curseur est positionné sur ok situé derrière le groupe de jour, vous pouvez faire défiler les jours ou groupes de jours pour aller directement, avec + ou -, à celui qui doit être modifié.

Pour supprimer un pas de programme :

sélectionner l'état de la voie (On ou Off), appuyer simultanément sur + et -.

Clear apparaît à l'écran.

Valider avec enter.

Clé (uniquement réf. DT1-K et DT2-K)

Dès que la clé est présente sur l'interrupteur apparaît à l'écran.

Deux types de fonctionnements :

A. Dérogation permanente :

Introduire la clé dans l'interrupteur.

Après 10 secondes, le programme contenu dans la clé sera exécuté sans effacer celui présent dans l'appareil.

Dès que la clé est retirée, le programme de l'interrupteur horaire est à nouveau valide.

B. Copie (load) / Sauvegarde (save) :

La clé permet de sauvegarder un programme contenu dans l'interrupteur horaire.

Il est également possible de copier le contenu de la clé vers l'horloge.

1. Introduire la clé, attendre 2 sec.

2. A l'aide de menu, sélectionner le mode :
   save : pour sauvegarder un programme contenu dans le produit,
   load : pour charger le programme de la clé dans l'interrupteur horaire,
   : pour vérifier le programme contenu dans la clé.

3. Valider le choix retenu avec enter.

4. Pour save et load reconfirmer avec enter.

Les messages d'erreurs suivants peuvent apparaître à l'écran :

no prog : la clé est vierge, elle ne contient aucun programme.

Error : DT1-K : la clé est celle d'un interrupteur 2 voies.

DT2-K : la clé est celle d'un interrupteur 1 voie.

Dans ces deux cas :

Seul le mode save est possible.

Le message d'erreur reste affiché aussi longtemps que la clé est présente, mais c'est le programme de l'interrupteur qui est exécuté.

Mise à l'heure et au jour

Sélectionner le mode Ⓤ avec menu puis enter.

Modifier le jour, le mois, l'année l'heure et les minutes à l'aide de + ou - et enter.

Changement d'horaire été/hiver ⚙/※

L'interrupteur horaire propose ensuite les changements d'horaire été/hiver

Sélectionner le type de changement voulu à l'aide de + ou -.

Valider avec enter.

Le type de changement dépend de la zone géographique.

Types disponibles : (

* = type par défaut)

Type	Début de l'heure d'été	Début de l'heure d'hiver	Zone d'application
Euro Dernier Dernier de Mars	de Mars	Dimanche Union d'Octobre	Européenne
USER Date librement programmée	Date librement programmée
No	Pas de changement	Pas de changement

Le changement intervient toujours entre 2h et 3h du matin.

Note :

Pour la Grande Bretagne, utiliser la zone géographique Euro.

Pour les USA, utiliser le type USER et entrer les dates suivantes :

Début de l'heure d'été le 2ème dimanche de Mars, début de l'heure d'hiver le 1er dimanche de Novembre.

Exemple : pour une installation en 2007 entrer 11.03 et 04.11 en suivant les instructions ci-dessous.

Lorsque le type USER est choisi :

1. Entrer le jour puis le mois de la date de changement d'heure d'été (+1h) avec + ou - et enter.

2. Entrer le jour puis le mois de la date de changement d'heure d'hiver (-1h) avec + ou - et enter.

L'interrupteur horaire va vérifier à quels jours de quelles semaines correspondent ces dates et appliquera les changements aux même périodes les années suivantes indépendamment de la date.

Forçage - Dérogation

DT1, DT1-K : par appuis successifs sur 🔒 -

DT2, DT2-K : par appuis successifs sur C1 🎨 ou C2 🎨 .

Si l'état de la sortie est On :

1er appui : dérogation temporaire. Off et clignotent. Le retour en mode automatique se fera au prochain pas de programme.

2 ème appui : forçage permanent. On et 📋 sont fixes.
Ce forçage doit être annulé manuellement.
3 ème appui : forçage permanent. Off et 🏠 sont fixes.
Ce forçage doit être annulé manuellement.

4 ème appui : retour au mode automatique.

Verrouillage

Pour éviter toute manipulation intempestive, le clavier de l'interrupteur horaire peut être verrouillé à l'aide d'une clé DT-LK ou par appui pendant 3 sec. sur enter et ← .

Le déblocage s'effectue par appui pendant 7 sec. sur enter et ← . La remise à zéro totale du produit reste possible en cas de verrouillage du clavier.

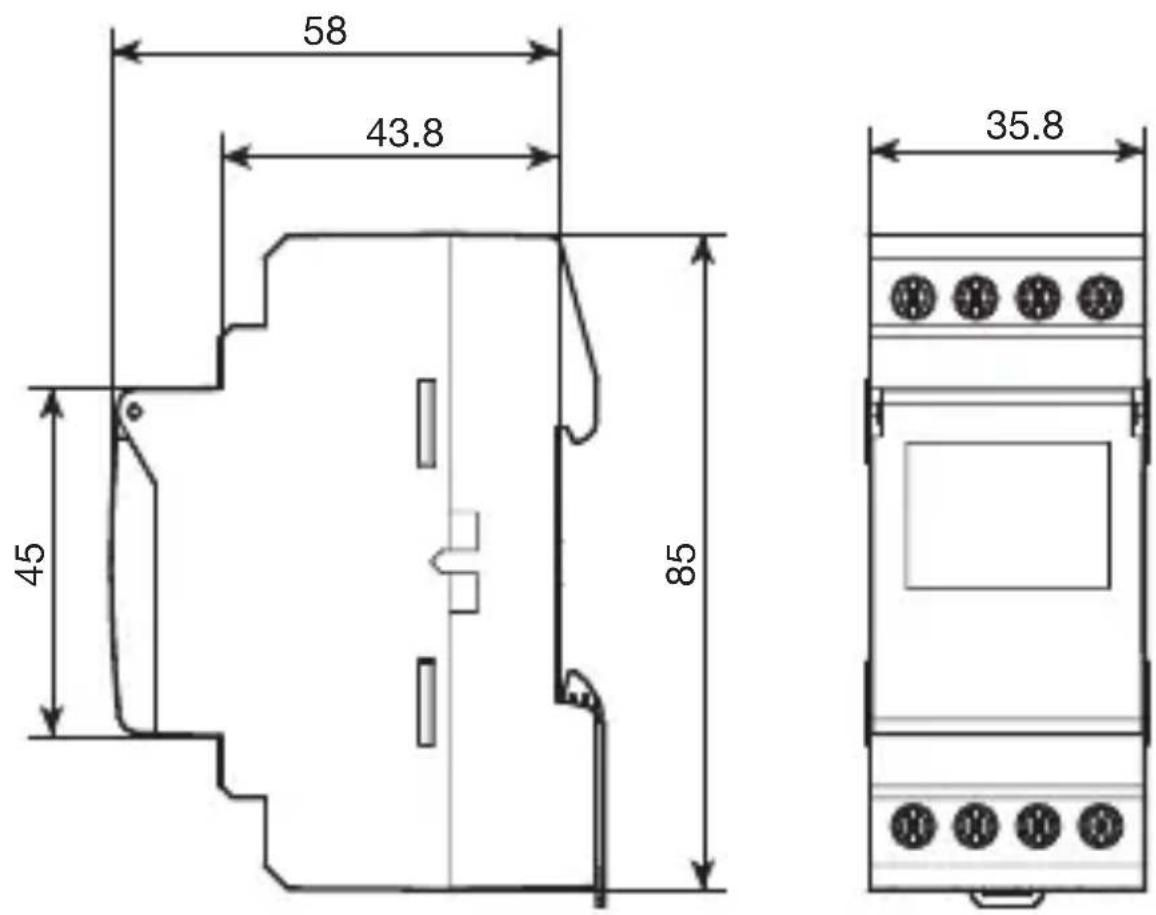

Encombrement

58 43.8 45 85 35.8
