BEDIENUNGSANLEITUNG System Pro M DT2 ABB

+ PROGRAMMIERSCHLÜSSEL

E

INTERRUPTOR HORARIO ELECTRÓNICO

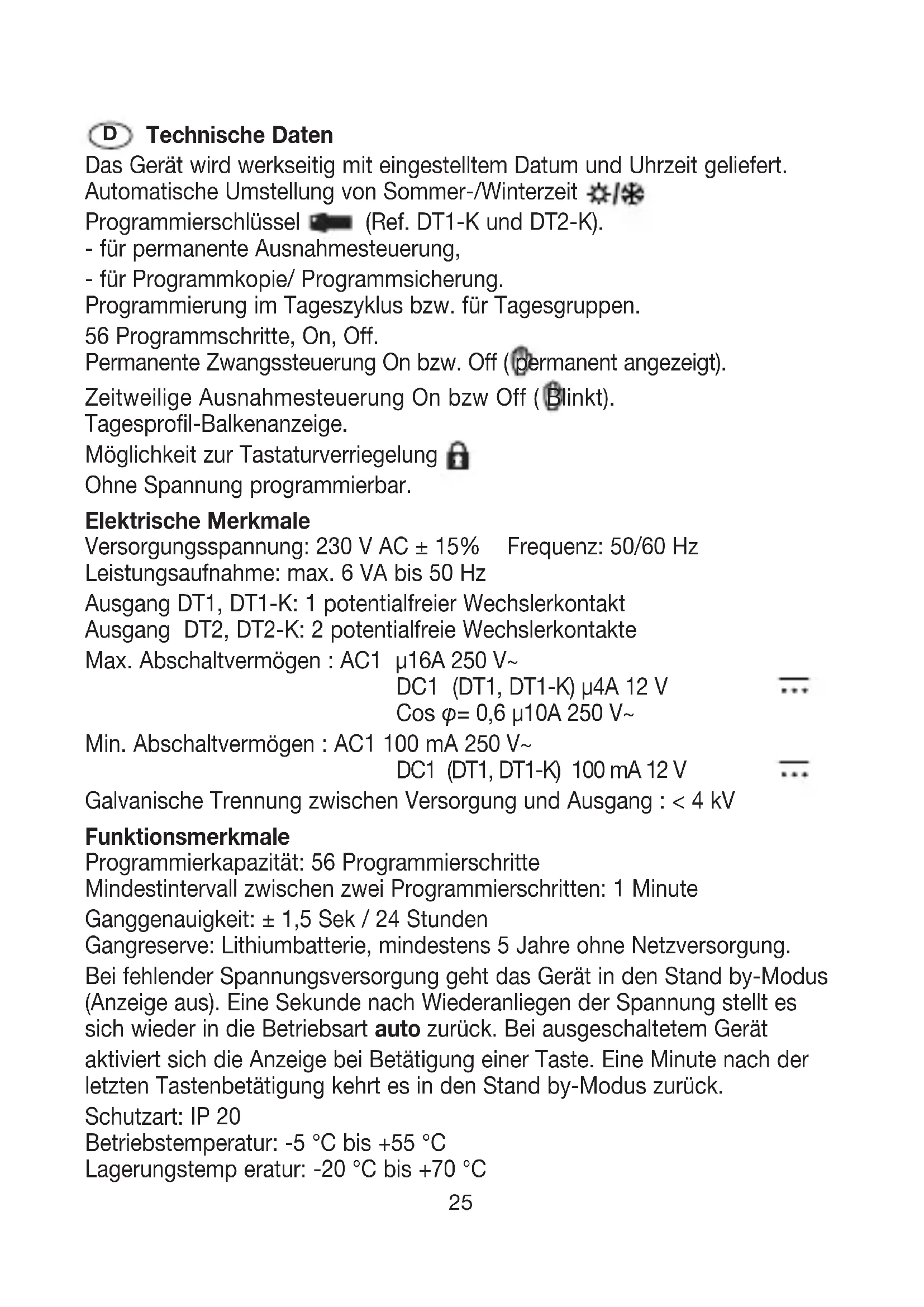

Das Gerät wird werkseitig mit eingestelltem Datum und Uhrzeit geliefert.

Automatische Umstellung von Sommer-/Winterzeit

Programmierschlüssel (Ref. DT1-K und DT2-K).

- für permanente Ausnahmesteuerung,

- für Programmkopie/ Programmsicherung.

Programmierung im Tageszyklus bzw. für Tagesgruppen.

56 Programmschritte, On, Off.

Permanente Zwangssteuerung On bzw. Off (permanent angezeigt).

Zeitweilige Ausnahmesteuerung On bzw Off ( Blinkt).

Tagesprofil-Balkenanzeige.

Möglichkeit zur Tastaturverriegelung

Ohne Spannung programmierbar.

Elektrische Merkmale

Versorgungsspannung: 230 V AC ± 15% Frequenz: 50/60 Hz

Leistungsaufnahme: max. 6 VA bis 50 Hz

Ausgang DT1, DT1-K: 1 potentialfreier Wechslerkontakt

Ausgang DT2, DT2-K: 2 potentialfreie Wechslerkontakte

Max. Abschaltvermögen : AC1 μ16A 250 V\~

DC1 (DT1, DT1-K) μ4A 12 V

Cos = 0,6 10A250V

Min. Abschaltvermögen : AC1 100 mA 250 V\~

DC1 (DT1, DT1-K) 100 mA 12 V

Galvanische Trennung zwischen Versorgung und Ausgang : < 4 kV

Funktionsmerkmale

Programmierkapazität: 56 Programmierschritte

Mindestintervall zwischen zwei Programmierschritten: 1 Minute

Ganggenauigkeit: ± 1,5 Sek / 24 Stunden

Gangreserve: Lithiumbatterie, mindestens 5 Jahre ohne Netzversorgung.

Bei fehlender Spannungsversorgung geht das Gerät in den Stand by-Modus

(Anzeige aus). Eine Sekunde nach Wiederanliegen der Spannung stellt es sich wieder in die Betriebsart auto zurück. Bei ausgeschaltetem Gerät

aktiviert sich die Anzeige bei Betätigung einer Taste. Eine Minute nach der letzten Tastenbetätigung kehrt es in den Stand by-Modus zurück.

Schutzart: IP 20

Betriebstemperatur: -5 °C bis +55 °C

Lagerungstemp eratur: -20 °C bis +70 °C

Lastarten
230 V~	2300 W	2300 W 500 W		mit Vorschalt-gerät // (max. 45 μF)400 W	ohne Vorschaltgerät mit Vorschaltgerät in Serienschaltung1000 W

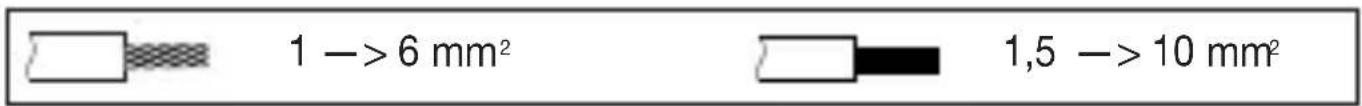

Anschluß über Schraubklemmen

1 -> 6 mm² 1,5 -> 10 mm²

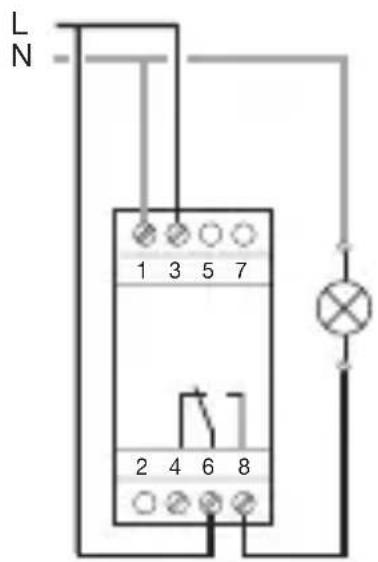

Anschluß

DT1, DT1-K DT2, DT2-K

L N 1 3 5 7 2 4 6 8

L N 1 3 5 7 C2 C1 2 4 6 8

Programm der Schaltuhr rücksetzen:

Das Programm kann durch gleichzeitiges Betätigen der drei folgenden Tasten vollständig gelöscht werden: menu, enter, ← .

Die Zeit- und Datumseinstellungen bleiben erhalten.

Alles löschen:

Durch gleichzeitiges Betätigen der Tasten -, +, enter, menu, wird der gesamte Inhalt des Geräts gelöscht.

Nach einem vollständigen Reset müssen Uhrzeit und Datum an der Schaltuhr neu eingestellt werden.

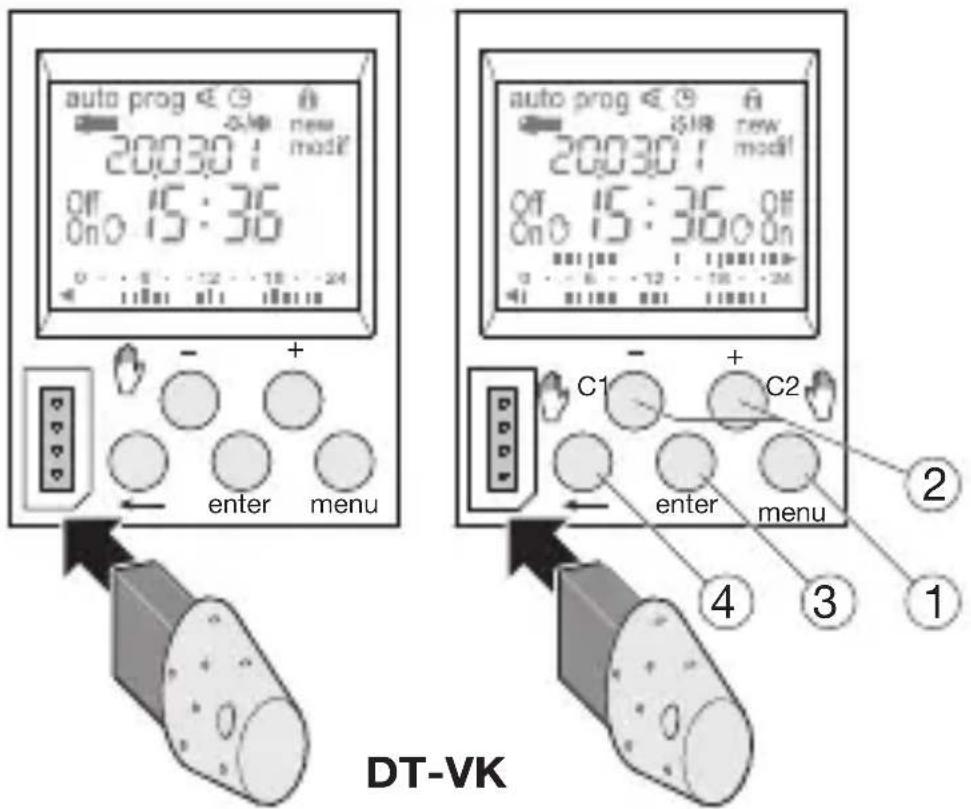

DT1 K DT2-K

auto prog < E new modif 20030 T off On: 15:36 enter menu DT-VK auto prog < E new modif 20030 T off On: 15:36 On enter menu C1 + C2 enter menu ② ③ ①

Die Tasten:

① menu : Auswahl des Betriebsmodus.

auto : Betrieb nach vorgegebenem Programm.

prog : new für die Programmierung.

prog : modif für die Änderung eines vorhandenen Programms.

: Überprüfen der Programmierung.

: Einstellen von Uhrzeit, Datum und Auswahl des Modus für das Umstellen von Sommer/Winterzeit ☀/※

② + und - : Durchblättern bzw. Einstellen der Werte.

- (DT1, DT1-K)

und C2

(DT2, DT2-K): im auto Modus, Auswahl von ssteuerung oder Ausnahmesteuerung.

③ enter : Bestätigung blinkender Daten.
④ : R ückkehr zum vorherigen Schritt.

Sie können jederzeit durch Betätigen der Taste menu in den auto Modus zurückkehren. Wenn nach Ablauf einer Minute kein Programmierschritt erfolgt, kehrt die Schaltuhr in den auto Modus zurück.

Programmierung: prog new

Die Programmierung erfolgt entweder im Tageszyklus oder für ganze Gruppen von Tagen. In diesem Fall gelten die Vorgaben für mehrere Tage.

Die Tage sind folgendermaßen numeriert: 1 = Montag, 2 = Dienstag,

3 = Mittwoch usw.,7 = Sonntag.

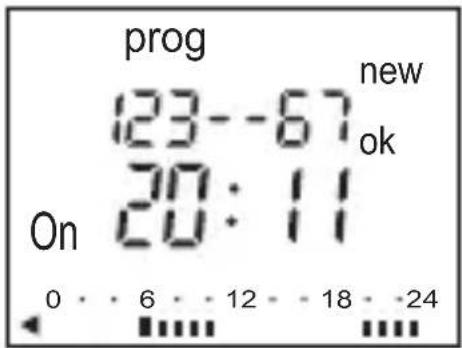

prog new ok 23--67 20:11 On 0 . . . 6 . . . 12 . . . 18 . . . 24

1. Wählen Sie den prog Modus anhand der Taste menu mit anschließen der Betätigung von enter.
   1a. DT2 und DT2-K: Wählen Sie den Kanal (C1 oder C2) mit Hilfe von + oder -; bestätigen Sie mit enter.
   Die Anzahl der unbelegten Programmierschritte wird einige Augenblicke lang angezeigt.
2. Wählen Sie den bzw. die Wochentage anhand der Tasten + bzw. - aus. Bestätigen Sie mit enter.
3. ok blinkt. Tagesgruppe durch Betätigen von enter bestätigen.
4. bzw. ← ermöglicht es, die Tagesgruppe bei Bedarf neu zusammenzustellen.
5. Mit + bzw. -, wählen Sie den Schaltzustand: On, oder Off. Bestätigen Sie mit enter.
6. Schaltzeit mit Hilfe von + bsw. - eingeben. Mit enter bestätigen.
7. Minuten mit + bsw. - eingeben. Mit enter bestätigen.

Programmieren Sie die restlichen Vorgaben der Tagesgruppe durch Wiederholen der Schhritte 3 bis 6.

Der Tag bzw. die Tagesgruppe kann während der 3. Etappe durch Betätigen von +, - oder ← geändert werden.

Nach Abschluß der Programmierung kehren Sie durch Betätigen von menu in den auto Modus zurück.

DT2 und DT2-K: Zur Programmierung des anderen Kanals kehren Sie in den Programmiermodus prog new zurück, und Verfahren Sie nach den obigen Etappen 1a. bis 6.

In diesem Betriebszustand kann dem vorhandenen Programm ebenfalls eine Vorgabe hinzugefügt werden.

Verfahren Sie hierfür wie oben beschrieben.

Anzeige:

Dient zum Überprüfen des Tagesprofils, ohne die Gefahr, Vorgaben zu verändern bzw. zu löschen.

Wählen Sie den Modus ◀ durch Betätigen von menu und enter.

DT2 und DT2-K: Wählen Sie den Kanal (C1 oder C2) mit Hilfe von + oder - ; bestätigen Sie mit enter.

Der erste Programmierschritt für Montag wird mit Tagesprofil angezeigt.

Es gibt zwei Anzeigemöglichkeiten:

1. Durch Betätigen von + oder -: Durchblättern der Wochentage. In diesem Fall wird lediglich der erste Programmierschritt des jeweiligen Wochentags mit Tagesprofil angezeigt.

2. Durch Betätigen von enter: Anzeige sämtlicher Programmierschritte eines jeden Wochentages.

Programmierschritt ändern bzw. löschen: prog modif

Wählen Sie den Modus prog durch Betätigen von menu und enter aus.

DT2 und DT2-K: Wählen Sie den Kanal (C1 oder C2) mit Hilfe von + oder - ; bestätigen Sie mit enter.

Modus modif mit Hilfe von + oder - wählen; mit enter bestätigen.

Die Anzahl der unbelegten Programmierschritte wird einige Augenblicke lang angezeigt.

Es wird der erste Programmierschritt des ersten Wochentages bzw. der ersten Tagesgruppe angezeigt.

Durch mehrmaliges Betätigen von enter können Sie sämtliche

Programmierschritte nacheinander anzeigen.

Blinkende Felder (Zustand, Uhrzeit, Minuten) können mit Hilfe von + oder - verändert und anschließend mit enter bestätigt werden.

Wenn der Cursor auf dem hinter der Tagesgruppe angezeigten ok steht, können Sie die Wochentage bzw. Tagesgruppen überspringen, um direkt über + bzw. -, zum zu veränderndenen Wochentag/ zur zu veränderndenen Gruppe zu gehen.

Programmierschritt löschen:

Wählen Sie den Zustand des Kanals (On oder Off), betätigen Sie gleichzeitig + und -. Die Meldung Clear wird angezeigt. Bestätigen Sie mit enter.

Schlüssel (nur ref. DT1-K und DT2-K)

Sobald der Schlüssel auf dem Schalter eingesteckt wird sind zwei Betriebsarten möglich:

A. Permanente Ausnahmesteuerung:

Schlüssel in das Gerät einstecken.

Nach 10 Sekunden wird das im Schlüssel abgespeicherte Programm abgearbeitet, ohne das im Gerät gespeicherte Programm zu löschen.

Wird der Schlüssel abgezogen, tritt erneut die Programmierung der Schaltuhr in Kraft.

B. Kopie (load) / Sichern (save):

Der Schlüssel dient zum Abspeichern (Sichern) eines in der Schaltuhr abgespeicherten Programms.

Man kann ebenfalls den Inhalt des Schlüssels in die Schaltuhr laden.

1. Schlüssel einstecken, 2 Sek. abwarten.
2. Mit Hilfe von menu den Betriebsmodus auswählen:

save : Sicherungskopie des im Gerät abgespeicherten Programms anfertigen.

load : Programm des Schlüssels in die Schaltuhr herunterladen.

: Im Schlüssel vorhandenes Programm überprüfen.

1. Auswahl mit enter bestätigen.

2. Für die Funktionen save und load ist eine zweite Bestätigung mit enter erforderlich.

Es können folgende Fehlermeldungen auf dem Display angezeigt werden: no prog: Auf dem Schlüssel ist kein Programm gespeichert.

Error : DT1-K: Es handelt sich um den Schlüssel einer 2 Kanal Schaltuhr. DT2-K: Es handelt sich um den Schlüssel einer 1 Kanal Schaltuhr.

In beiden Fällen:

Kann lediglich der save Modus ausgeführt werden.

Die Fehlermeldung bleibt so lange auf dem Display bestehen, bis der Schlüssel abgezogen wird; abgearbeitet wird jedoch das Programm der Schaltuhr.

Datum und Uhrzeit einstellen

Wählen Sie den Modus 📊 durch Betätigen von menu und enter.

Verändern Sie den Wochentag, den Monat, das Jahr und die Uhrzeit Stunden und Minuten) mit Hilfe von + oder -und mit anschließender Bestätigung durch enter.

Umstellen von Sommer- auf Winterzeit ⚙/※

Die Schaltuhr bietet anschließend die Umstellung von Sommer- auf Winterzeit ✉/※ an.

Wählen Sie die gewünschte Umstellung anhand von + oder -.

Bestätigen Sie mit enter.

Die Art der Umstellung hängt vom geographischen Gebiet ab.

Verfügbare Arten: ( * = Grundeinstellung.)

Art Anfang Ende Einzugsbereich Sommerzeit Sommerzeit
Euro *Letzter Sonntag Letzter Sonntag EU im März im Oktober
USER	Frei programmierbar	Frei programmierbar
No	Keine Umstellung	Keine Umstellung

Die Umstellung erfolgt stets zwischen 2.00 Uhr und 3.00 Uhr morgens.

Vermerk:

Für das Vereinigte Königreich die geographische Zone zu benutzen ist Euro. Für die USA die Marke USER zu benutzen und die folgenden Daten hineinzugehen: Beginn der Sommerzeit der 2. Sonntag vom März Beginn der Winterzeit der 1. Sonntag vom November. Beispiel: für eine Einrichtung im Jahre 2007 hineinzugehen 11.03 und 04.11 entsprechend die nachstehenden Instruktionen.

Wurde USER gewählt:

1. Geben Sie mittels + und - Tag und Monat des Umstellungsdatums für die Sommerzeit ein (+ 1 St); mit enter bestätigen.
2. Geben Sie mittels + und - Tag und Monat des Umstellungsdatums für die Winterzeit ein (- 1 St); mit enter bestätigen.

Die Schaltuhr prüft nach, welchen Tagen und Wochen diese Daten entsprechen, und wird diese Umstellung in den Folgejahren zur selben Zeit und datumsunabhängig bewerkstelligen.

Zwangssteuerung - Ausnahmesteuerung

DT1, DT1-K: Durch mehrmaliges Betätigen von

DT2, DT2-K: Durch mehrmaliges Betätigen von

oder C2

Wenn der Schaltzustand am Ausgang On lautet:

1. Betätigung: Zeitweilige Ausnahmesteuerung. Off und blinken. Rückkehr in den automatischen Betriebsmodus beim nächsten Programmierschritt.
2. Betätigung: Permanente Zwangssteuerung. On und 📋 werden permanent angezeigt. Diese Zwangssteuerung muß manuell deaktiviert werden.
3. Betätigung: Permanente Zwangssteuerung. Off und 📋 werden permanent angezeigt. Diese Zwangssteuerung muß manuell deaktiviert werden.
4. Betätigung: Rückkehr in den automatischen Betriebsmodus.

Verriegelung

Um etwaige versehentliche Eingriffe zu verhindern, kann die Tastatur der Schaltuhr verriegelt werden. Dies geschieht mit Hilfe eines Schlüssels ref. DT-LK oder durch 7 Sekunden langes Betädigen von enter und ← . Das Entriegeln ervolgt in gleicher Weise.

Die Rückstellung des Gerätes in den Lieferzustand ist auch bei verriegelter Tastatur möglich

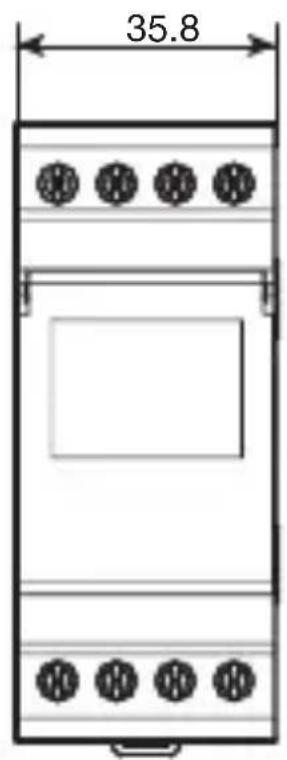

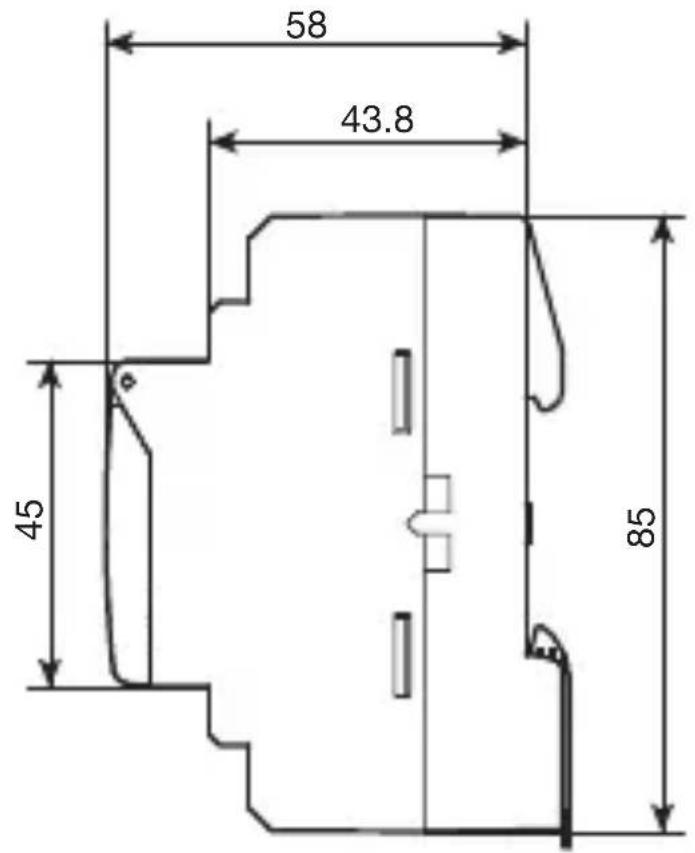

Abmessungen

58 43.8 45 85

35.8
