BEDIENUNGSANLEITUNG System Pro M DT1K ABB

• PROGRAMMIERSCHLUSSEL

E

INTERRUPTOR HORARIO ELECTRONICO

• LAVE DE PROGRAMACION

P

INTERRUPTOR HORÁRIO ELECTRONICO

• CHAVE DE PROGRAMAÇAO

RU

3JIeKToHHbI TaMep HeJeIbHbI

+KJIIOU pOporpaMMnPOBaHNA

Das Gerät wird werkseitig mit eingestelltem Datum und Uhrzeit gefelwert. Automatische Umstellung von Sommer-/Winterzeit

Programmierschlussel (Ref. DT1-K und DT2-K).

• für permanente Ausnahmesteruerung,

• für Programmkopie/ Programmsicherung.

Programmierung im Tageszyklus bzw. für Tagesgruppen.

56 Programmschritte, On, Off.

Permanent Zwangssteuerung On bzw. Off (permanent angezeigt).

Zeitweilige Ausnahmesteuerung On bzw Off ( Blinkt).

Tagesprofil-Balkenanzeige.

Möglichkeit zur Tastaturverriegelung

Ohne Spannung programmierbar.

Elektrische Merkmale

Versorgungsspannung: 230 V AC ± 15% Frequenz: 50/60 Hz

Leistungsaufnahme: max. 6 VA bis 50 Hz

Ausgang DT1, DT1-K: 1 potentialfreier Wechslerkontakt

Ausgang DT2, DT2-K: 2 potentialfreie Wechslerkontakte

Max. Abschaltvermögen: AC1 μ16A 250 V~

DC1 (DT1, DT1-K) μ4A 12 V

= 0,6 10A250V

Min. Abschaltvermögen : AC1 100 mA 250 V~

DC1 (DT1, DT1-K) 100 mA 12 V

Galvanische Trennung zwischen Versorgung und Ausgang: < 4kV

Funktionsmerkmale

Programmierkapazität: 56 Programmierschritte

Mindestinterval zwischen zwei Programmierschritten: 1 Minute

Ganggenauigkeit: ± 1,5 Sek / 24 Stunden

Gangreserve: Lithiumbatterie, mindestens 5 Jahre ohne Netzversorgung.

Bei fehlender Spanningsversorgung gibt das Gerät in den Stand by-Modus

(Anzeige aus). Eine Sekunde nach Wiederanliegen der Spannung stellt es sich wieder in die Betriebsart auto zurück. Bei ausgeschalteten Gerät

aktiviert sich die Anzeige bei Betätigung einer Taste. Eine Minute nach der letzten Tastenbetätigung kehrt es in den Stand by-Modus zurück.

Schutzart: IP 20

Betriebstemperatur: -5 °C bis +55 °C

Lagerungstemp eratur: -20 °C bis +70 °C

Lastarten
230 V~	2300 W	2300 W 500 W	mit Vorschalt- gerät // (max. 45 μF) 400 W	ohne Vorschaltgerät mit Vorschaltgerät in Serienschaltung 1000 W

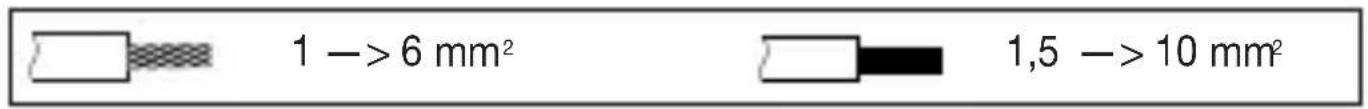

Anschluß über Schraubklemmen

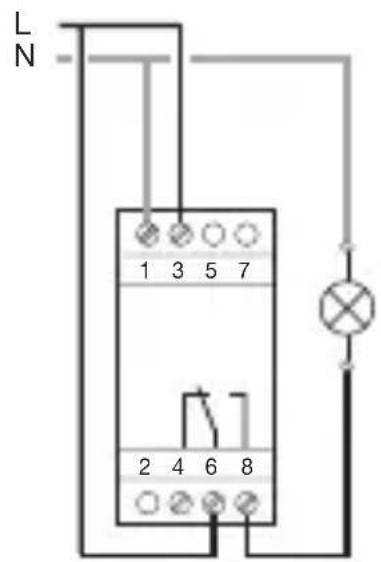

Anschluß

DT1, DT1-K DT2, DT2-K

Programm der Schaltuhr rücksetzen:

Das Programm kann durch gleichzeitiges Betätigkeiten der drei folgenden Tasten vollständig gelöscht werden: menu, enter, ←.

Die Zeit- und Datumseinstellungen bleiben erhalten.

Alles loschen:

Durch gleichzeitiges Betätigkeiten der Tasten -, +, enter, menu, wird der gesamte Inhalt des Geräts gelöscht.

Nach einem vollständigen Reset müssen Uhrzeit und Datum an der Schaltuhr neu eingestellt werden.

DT1 K DT2-K

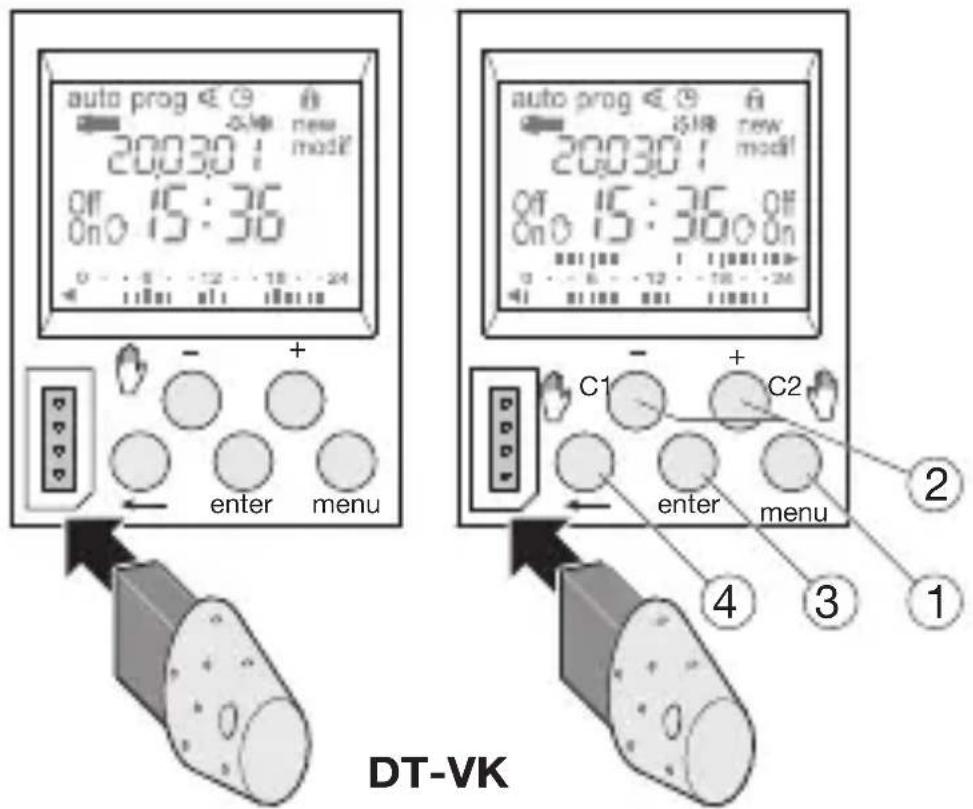

Die Tasten:

① menu : Auswahl des Betriebsmodus.

auto: Betrieb nach vorgegebenem Programm.

prog : new für die Programmierung.

prog : modif für die Änderung eines vorhandenen Programms.

: Überprüfen der Programmierung.

: Einstellen von Uhrzeit, Datum und Auswahl des Modus für das Umstellen von Sommer/Winterzeit

(2) + und - : Durchblättern bzw. Einstellen der Werte.

• (DT1, DT1-K)

C1 und C2 (DT2, DT2-K): im auto Modus, Auswahl von Zwangssteuerung oder Ausnahmestreuerung.

enter: Bestätigung blinkender Daten.
④ : Rückkehr zum vorherigen Schritt.

Sie können jederzeit durch Betätigungen der Taste menu in den auto Modus zurückkehren. Wenn nach Ablauf einer Minute kein Programmierschnitt erfolgt, kehrt die Schaltuhr in den auto Modus zurück.

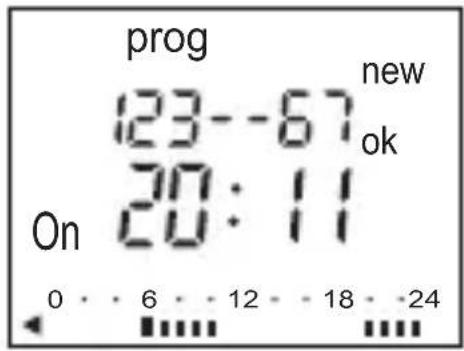

Programmierung: prog new

Die Programmierung erfolgt entweder im Tageszyklus oder fürGPCnpen von Tagen. In thisem Fall gelten die Vorgaben fur mehrere Tage. Die Tage sind folgendermaBen numeriert: 1 = Montag, 2 = Dienstag, 3 = Mittwoch usw.,7 = Sonntag.

1. Wahlen Sie den prog Modus anhand der Taste menu mit anschließend der Betätigung von enter.

1a. DT2 und DT2-K: Wahlen Sie den Kanal (C1 oder C2) mit Hilfe von + oder -; bestätigen Sie mit enter.

Die Anzahl der unbelegten Programmierschritte wird eine Augenblicke lang angezeigt.

1. Wahlen Sie den bzw. die Wochentage anhand der Tasten + bzw. - aus. Bestätigen Sie mit enter.
2. ok blinkt. Tagesgruppe durch Betätigen von enter bestätigten. - bzw. ← – emöglicht es, die Tagesgruppe bei Bedarf neu zusammenzustellen.
3. Mit + bzw. -, wahlen Sie den Schaltzustand: On, oder Off. Bestätigen Sie mit enter.
4. Schaltzeit mit Hilfe von + bsw. - eingeben. Mit enter bestätigten.
5. Minuten mit + bsw. - eingeben. Mit enter bestätigten.

Programmieren Sie die restlichen Vorgaben der Tagesgruppe durch Wiederholen der Schritte 3 bis 6.

Der Tag bzw. die Tagesgruppe kann während der 3. Etappe durch Betätigten von + - oder geändert werden.

Nach Abschluss der Programmierung kehren Sie durch Betätigten von menu in den auto Modus zurück.

DT2 und DT2-K: Zur Programmierung des anderen Kanals kehren Sie in den Programmiermodus prog new zusück, und Verfahrens Sie nach den obigen Etappen 1a. bis 6.

In diesen Betriebszustand kann dem vorhandenen Programm ebenfalls eine Vorgabe hinzugeführst werden.

Verfahren Sie hierfür wie oben beschrieben.

Anzeige:

Dient zum Überprüfen des Tagesprofils, ohne die Gefahr, Vorgaben zu verändern bzw. zulöschen.

Wahlen Sie den Modus durch Betätigten von menu und enter.

DT2 und DT2-K: Wahlen Sie den Kanal (C1 oder C2) mit Hilfe von + oder -; bestätigten Sie mit enter.

Der erstige Programmierschnitt für Montag wird mit Tagesprofil angezeigt.

Es gibt zwei Anzeigemöglichkeiten:

1. Durch Betätigten von + oder -: Durchblättern der Wochentage. In thissem Fall wird ledigious der erste Programmierschrift des jeweiligen Wochentags mit Tagesprofil angezeigt.
2. Durch Betätigungen von enter: Anzeige samtlicher Programmierschritte eines jeder Wochentages.

Programmierschrittändern bzw.löschen:prog modif

Wahlen Sie den Modus prog durch Betätigten von menu und enter aus.

DT2 und DT2-K: Wahlen Sie den Kanal (C1 oder C2) mit Hilfe von + oder -; bestätigen Sie mit enter.

Modus modif mit Hilfe von + oder - wahlen; mit enter bestätigten.

Die Anzahl der unbelegten Programmierschritte wird eine Augenblicke lang angezeigt.

Es wird der ersten Programmierschrift des ersten Wochentages bzw. der ersten Tagesgruppe angezeigt.

Durch mehrmaliges Betätigten von enter konnen Sie samtliche

Programmierschritte nacheinander anzeigen.

Blinkende Felder (Zustand, Uhrzeit, Minuten) konnen mit Hilfe von + oder - verändert und anschließend mit enter bestätigt werden.

Wenn der Cursor auf dem hinter der Tagesgruppe angezeigten ok steht, können Sie die Wochentage bzw. Tagesgruppen überspringen, um direkt über + bzw. -, zum zu verändernden Wochentag/ zur zu verändernden Gruppe zu gehen.

Programmierschritt Löschen:

Wahlen Sie den Zustand des Kanals (On oder Off), betätigen Sie gleichzeitig + und -. Die Meldung Clear wird angezeigt. Bestätigen Sie mit enter.

Schlüssel (nur ref. DT1-K und DT2-K)

Sobald der Schlüssel auf dem Schalter gesteckt wird sind zwei

Betriebsarten möglich:

A. Permanente Ausnahmesteruerung:

Schlüssel in das Gerät einstecken.

Nach 10 Sekunden wird das im Schlüssel abgespeicherte Programm abgearbeitet, ohne das im Gerät gespeicherte Programm zu Löschen.

Wird der Schlüssel abgezogen, tritt erneut die Programmierung der Schaltuhr in Kraft.

B. Kopie (load) / Sichern (save):

Der Schlüssel dient zum Abspeichern (Sichern) eines in der Schaltuhr abgespeicherten Programms.

Man kann ebenfalls den Inhalt des Schlüssels in die Schaltuhr laden.

1. Schlüssel einstecken, 2 Sek. abwarten.
2. Mit Hilfe von menu den Betriebsmodus auswahlen:

save : Sicherungskopie des im Gerät abgespeicherten Programms anfertigen.

load : Programm des Schlüssels in die Schaltuhr herunterlagen.

: Im Schlüssel vorhandenes Programm überprüfen.

1. Auswahl mit enter bestätigen.
2. Für die Funktionen save und load ist eine zweite Bestätigung mit enter erforderlich.

Es können folgende Fehlermeldungen auf dem Display angezeigt werden: no prog: Auf dem Schlüssel ist kein Programm gespeichert.

Error : DT1-K: Es handelt sich um den Schlüssel einer 2 Kanal Schaltuhr.

DT2-K: Es handelt sich um den Schlüssel einer 1 Kanal Schaltuhr.

In beiden Falle:

Kann lediglich der save Modus ausgeführrt werden.

Die Fehlermeldung bleibt so lange auf dem Display bestehen, bis der Schlüssel abgezogen wird; abgearbeitet wird jedoch das Programm der Schaltuhr.

Datum und Uhrzeit einstellen

Wahlen Sie den Modus ⑨ durch Betätigten von menu und enter. Verändern Sie den Wochentag, den Monat, das Jahr und die Uhrzeit Stunden und Minuten) mit Hilfe von + oder -und mit anschließender Bestätigung durch enter.

Umstellen von Sommer- auf Winterzeit ※/※

Die Schaltuhr bietet anschließend die Umstellung von Sommer- auf Winterzeit an.

Wahlen Sie die gewünschte Umstellung anhand von + oder -.

Bestätigen Sie mit enter.

Die Art der Umstellung hängt vom geographischen Gebiet ab.

Verfügbare Arten: ( = Grundeinstellung.)

Art Anfang	Ende Einzugsbereich
	Sommerzeit	Sommerzeit
Euro Letzter	Sonntag Letzter	Sonntag EU
*	im März im Oktober
USER	Freiprogrammierbar	Freiprogrammierbar
No	KeineUmstellung	KeineUmstellung

Die Umstellung erfolgt stets zwischen 2.00 Uhr und 3.00 Uhr morgens.

Vermerk:

Für das Vereinigte Königreich die geographische Zone zu benutzen ist Euro. Für die USA die Marke USER zu benutzen und die folgenden Daten hineinzugehen: Beginn der Sommerzeit der 2. Sonntag vom März Beginn der Winterzeit der 1. Sonntag vom November. Beispiel: für eine Einrichtung im Jahr 2007 hineinzugehen 11.03 und 04.11 entsprechend die nachstehenden Instruktionen.

Wurde USER gewählt:

1. Geben Sie mittels + und - Tag und Monat des Umstellungsdatumss für die Sommerzeit ein (+ 1 St); mit enter bestätigten.
2. Geben Sie mittels + und - Tag und Monat des Umstellungsdatumss für die Winterzeit ein (- 1 St); mit enter bestätigten.

Die Schaltuhr pruft nach, welchen Tagen und Wochen these Daten entsprechen, und wird diese Umstellung in den Folgejahren zur selbst Zeit und datumsunabhängig bewerkstelligen.

Zwangssteuerung - Ausnahmesteuerung

DT1, DT1-K: Durch mehrmaliges Betätigen von -.

DT2, DT2-K: Durch mehrmaliges Betätigen von C1 oder C2.

Wenn der Schaltzustand am Ausgang On lautet:

1. Betätigung: Zeitweilige Ausnahmesteuerung. Off und blinken.

Rückkehr in den automatischen Betriebsmodus beim nachsten Programmierschnitt.

1. Betätigung: Permanente Zwangssteuerung. On und werden

permanent angezeigt. Diese Zwangssteuerung muß manuell deaktiviert werden.

1. Betätigung: Permanente Zwangssteuerung. Off und werden

permanent angezeigt. These Zwangssteuerung muß manuell deaktiviert werden.

1. Betätigung: Rückkehr in den automatischen Betriebsmodus.

Verriegelung

Um etwaige versehentliche Eingriffe zu verhindern, kann die Tastatur der Schaltuhr verriegelt werden. Dies geschieht mit Hilfe eines Schlüssels ref. DT-LK oder durch 7 Sekunden langes Betädigen von enter und Das Entriegeln erfolgt in gleicher Weise.

Die Rückstellung des Gerätes in den Lieferzustand ist auch bei verriegelter Tastatur möglich

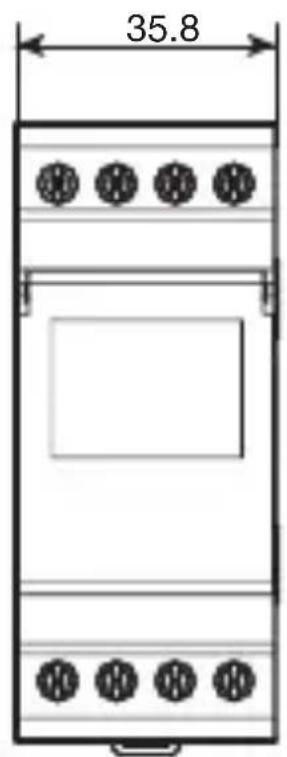

Abmessungen
