MANUAL DE USUARIO System Pro M DT1K ABB

- para las derogaciones permanentes, - para la copia o el almacenamiento del programa. Programación por día o por grupo de días. 56 pasos de programa On, Off. Forzados permanentes On o Off ( fijo). Derogaciones temporales On o Off ( parpadeante). Gráfico de barra de visualización del perfil diario para las dos vías. Posibilidad de bloquear el teclado . Programable fuera de tensión. Características eléctricas Tensión de alimentación: 230 V AC ± 15% Frecuencia: 50/60 Hz Consumo: máx: 6 VA a 50 Hz Salida: DT1, DT1-K: 1 contacto inversor libre de potencial. Salida: DT2, DT2-K: 2 contactos inversores libre de potencial. Poder de corte máx: AC1 µ16A 250 V~ DC1 (DT1, DT1-K) µ4A 12 V Cos φ = 0,6 µ10A 250 V~ Poder de corte mínimo: AC1 100 mA 250 V~ DC1 (DT1, DT1-K) 100 mA 12 V Aislamiento galvánico entre alimentación y salida: < 4 kV Características funcionales Capacidad de programación: 56 pasos, tiempo mínimo entre dos pasos: 1 min. Precisión de marcha: ± 1,5 Seg / 24 h Reserva de marcha: pila de litio 5 años de reserva en caso de corte de la red. El producto se pone en espera (visualizador apagado) en caso de ausencia de tensión. Vuelve al modo auto un segundo después de volver la tensión. Sin tensión, el visualizador se activa al pulsar una tecla. Vuelve a ponerse en espera un minuto después de la última pulsación. Indice de protección: IP 20 Temperatura de funcionamiento: -5 °C a +55 °C Temperatura de almacenamiento: -20 °C a +70 °C E34 230 V 2300 W 2300 W 500 W compensados // (máx 45 µF) 400 W no compensados, compensados a la salida 1000 W

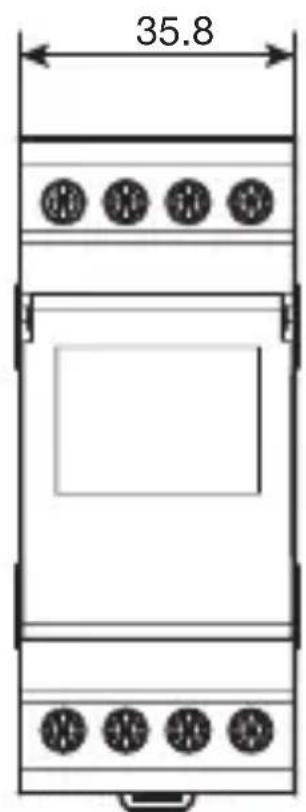

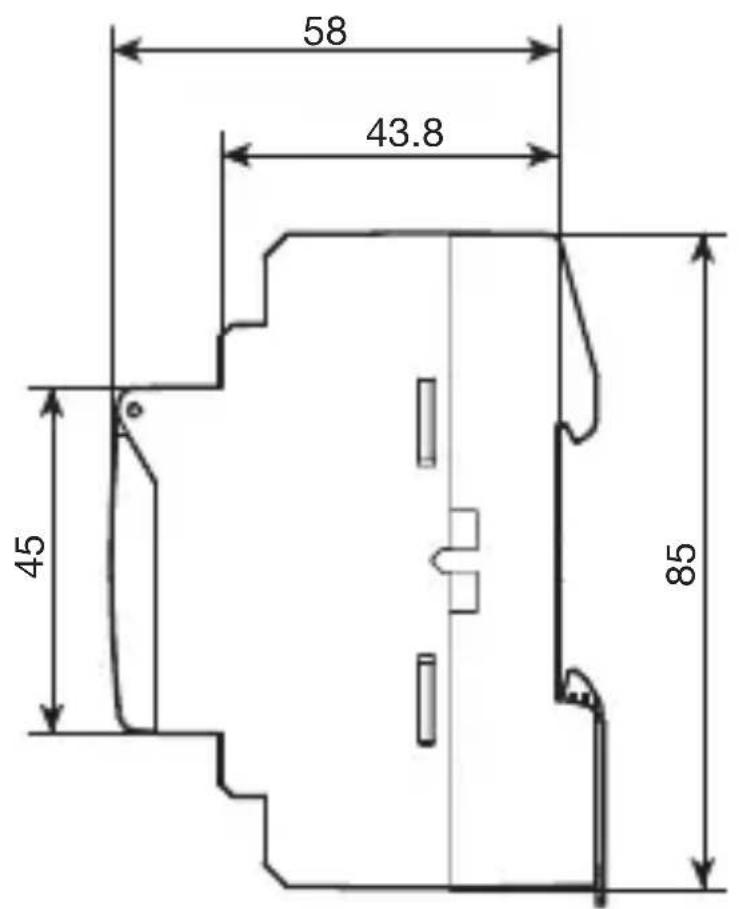

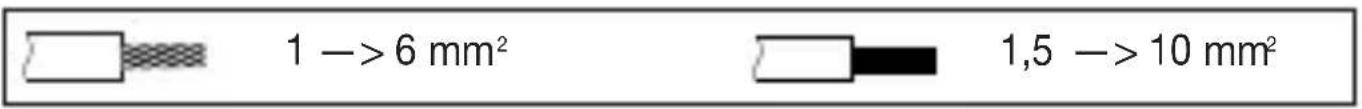

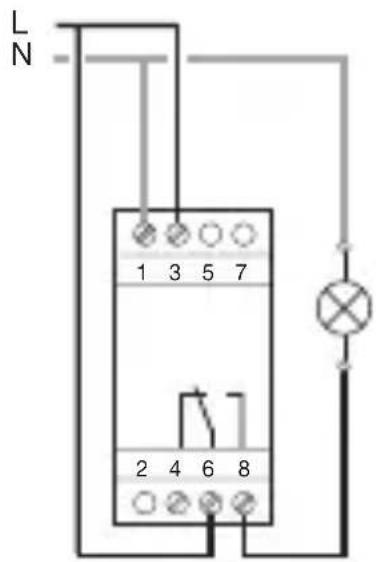

Conexión por terminales de jaula Tipos de cargas Puesta a cero del programa: para borrar el programa pulsar simultáneamente las tres teclas siguientes: menu, enter,. La hora y la fecha se conservan. Puesta a cero totale: pulsar simultáneamente las teclas -, +, enter, menu. Todo el contenido queda suprimido. Tras un reset total hay que ajustar la hora y el día.

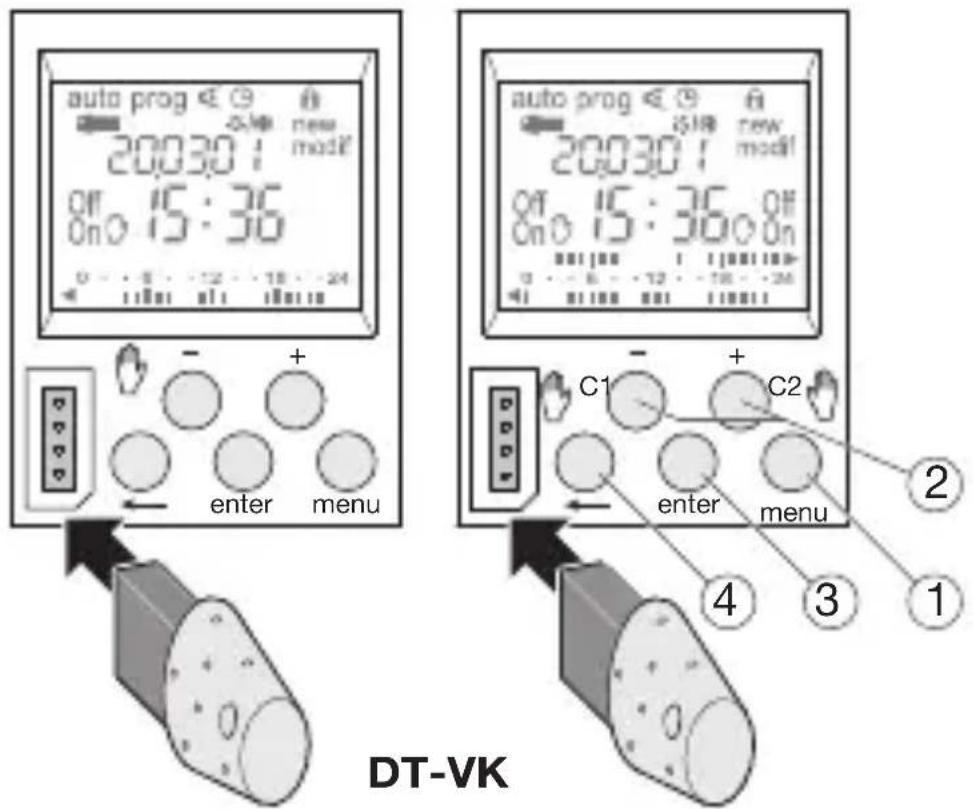

menu : selección de modo de funcionamiento. auto : funcionamiento según el programa establecido. prog : new para la programación. prog : modif para modificar un programa existente. : verificación del programa. : Modificación de la hora, fecha y horario verano/invierno .

+ y - : navegación o ajuste de los valores. - (DT1, DT1-K) C1 y C2 (DT2, DT2-K): en modo auto, selección de los forzamientos o derogación.

enter : validación de los datos parpadeantes.

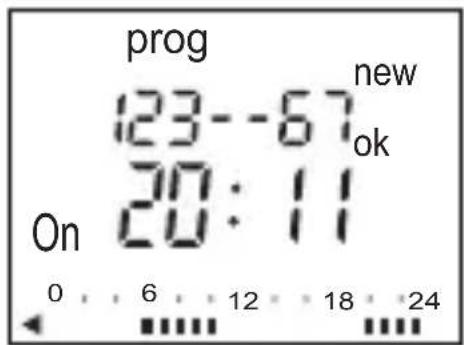

: regresar a la etapa precedente. Se puede retornar al modo auto en cualquier momento con menu. Si no se ejecuta ninguna acción durante 1 minuto el interruptor se coloca en modo auto.36 Programación: prog new La programación se efectúa por día o por grupo de días. En este último caso las consignas son comunes a varios días. Los días: 1 = lunes, 2 = martes, 3 = miércoles… 7 = domingo.

1. Seleccionar el modo prog mediante la tecla menu, y pulsar enter.

1a. DT2 y DT2-K: Seleccionar la vía (C1 o C2) mediante las teclas + o - . Validar con enter. El número de pasos de programa disponibles aparece durante algunos momentos en el visualizador.

2. Seleccionar el o los días mediante las teclas + o -.

3. ok parpadea. Validar el grupo de días mediante la tecla enter.

- y permiten redefinir el grupo de días si necesario.

4. Seleccionar mediante + o -, el estado de la consigna:

On, o Off. Validar con enter.

5. Introducir la hora de la conmutación mediante + o -.

6. Introducir los minutos mediante + o -. Validar con enter.

Programar las otras consignas del grupo de días. Para esto repetir las operaciones 3 a 6. El día o el grupo de días puede ser modificado durante la etapa 3 por medio de las teclas +

- o . Al final de la programación retornar al modo auto con la tecla menu. DT2 y DT2-K: Para ajustar el programa de la otra vía, retornar al modo prog new y repetir las operaciones 1a. a 6. En este modo se puede añadir una consigna al programa establecido. Proceder como indicado más arriba. prog new

ok37 Visualización: Para verificar el perfil diario programado sin ningún riesgo de modificación o de supresión. Seleccionar el modo mediante las teclas menu y enter. DT2 y DT2-K: Seleccionar la vía (C1 o C2) mediante las teclas + o -. Validar con enter. El primer paso del lunes aparece en el visualizador así como el perfil diario. Dos posibilidades para visualizar:

1. Mediante las teclas + o -: salto de un día al otro. En este caso sólo el

primer paso del día y el perfil diario son visualizados.

2. Mediante la tecla enter: todos los pasos de cada día desfilan en la

pantalla. Modificación o supresión de un paso de programa: prog modif Seleccionar el modo prog mediante la tecla menu y enter. DT2 y DT2-K: Selezionar la via (C1 o C2) mediante las teclas + o - . Validar con enter. Seleccionar el modo modif con + o -. Validar con enter. El número de pasos de programa utilizados aparece durante algunos momentos en el visualizador. El primer paso del primer día o grupo de día es visualizado. Una serie de presiones sucesivas de la tecla enter provoca el desfile de todos los pasos programados. Todo campo que parpadea (estado, hora, minutos) puede ser modificado mediante las teclas + o -. Utilizar enter para validar. Cuando el cursor se encuentra posicionado en ok situado detrás del grupo de día se puede, hacer desfilar los días o grupos de días para acceder directamente con + o - al que se desea modificar. Para suprimir un paso de programa: seleccionar el estado de la vía (On o Off), y pulsar simultáneamente + y -. Clear aparece en el visualizador. Validar con enter. Llave (solamenteDT1-K y DT2-K) Desde que se coloca la llave en el interruptor el símbolo aparece en el visualizador. Dos tipos de funcionamiento:38 A. Derogación permanente: Introducir la llave en el interruptor. 10 segundos más tarde el programa contenido en la llave será ejecutado sin borrar el registrado en el aparato. El hecho de retirar la llave valida de nuevo el programa del interruptor horario. B. Copia (load) / Registro (save): La llave permite guardar un programa contenido en el interruptor horario. Se puede además copiar el contenido de la llave en el reloj.

1. Introducir la llave. Esperar dos segundos.

2. Con el menu, seleccionar el modo:

save: para guardar un programa contenido en el producto, load: para cargar el programa de la llave en el interruptor horario,

para verificar el programa contenido en la llave.

3. Validar la selección mediante la tecla enter.

4. Para save y load ratificar su selección con enter.

Los mensajes de error siguientes pueden aparecer en el visualizador: no prog: la llave, no contiene ningún programa. Error: DT1-K: la llave es la del interruptor 2 vías. DT2-K: la llave es la del interruptor 1 vía. En estos dos casos: Sólo el modo save es posible. El mensaje de error permanece en el visualizador hasta que se retire la llave pero el programa ejecutado es el del interruptor. Ajuste de la hora y del día Seleccionar el modo con la tecla menu. Validar con enter. Modificar el día, el mes, el año, la hora y los minutos mediante las teclas + o - y enter. Cambio de hora verano/invierno El interruptor horario propone luego los cambios de hora verano/ invierno . Seleccionar el tipo de cambio deseado mediante las teclas + o -. Validar con enter.39 El tipo de cambio depende del área geográfica. Tipos disponibles: (

= tipo por defecto) El cambio se produce siempre entre las 02:00 y las 03:00. Nota: Para la Gran Bretaña, utilizar la zona geográfica Euro. Para los E.U., utilizar el tipo USER y entrar las siguientes fechas: Principio de la hora de verano el 2.o domingo de Marzo, principio de la hora de invierno el 1.o domingo de Noviembre. Ejemplo: para una instalación en 2007 entrar 11.03 y 04.11 siguiendo las instrucciones siguientes. Cuando se selecciona la opción USER:

1. Introducir el día seguido del mes de la fecha de cambio a la hora de

verano (+ 1 hora) con + o - y enter.

2. Introducir el día seguido del mes de la fecha de cambio a la hora de

invierno (- 1 hora) con + o - y enter. El interruptor horario determina a que días de qué semanas corresponden esas fechas y aplica esos cambios a los mismos períodos de los años siguientes independientemente de la fecha. Forzado – Derogación DT1, DT1-K: Esta función se obtiene mediante pulsaciones sucesivas de la tecla -. DT2, DT2-K: Esta función se obtiene mediante pulsaciones sucesivas de las teclas C1 o C2 . Si el estado de la salida es On: Tipo Inicio de la hora Inicio de la hora Zona de de verano de invierno aplicación Euro Ultimo domingo Ultimo domingo Unión de marzo de octubre Europea USER Fecha de Fecha de programación libre programación libre No Ningún Ningún cambio cambio *40 1°pulsación: derogación temporal. Off y parpadean. El retorno al modo automático se efectuará con el paso de programa siguiente. 2°pulsación: forzamiento permanente. On y permanecen encendidos fijos. Este forzamiento debe se debe cancelar manualmente. 3°pulsación: forzamiento permanente. Off y permanecen encendidos fijos. Este forzamiento debe se debe cancelar manualmente. 4°pulsación: retorno al modo automático. Bloqueo Para evitar toda manipulación intempestiva el teclado del interruptor horario se puede bloquear por medio de una llave DT-LK o por apoyo durante 3 segundos sobre la tecla enter y . El desbloqueo se efectúa por apoyo durante 7 segundos sobre la tecla enter y . La puesta a cero total del producto permanece posible en caso de bloqueo del teclado. Dimensiones
