MANUAL DE UTILIZADOR D2 Synchro ABB

3-3 Programa Cíclico

1 Descrição do aparelho 177

1-1 Características de funcionamento 178
1-2 Características técnicas 179
1-3 Display (Fig. 1) 180
1-4 Teclas função 181
1-5 Funções com combinação de teclas 181
1-6 Ligações 182
1-7 Primeira activação 182

2 Menu e programação 183

2-1 Menu - panorama geral 183
2-2 Prioridades de forçamentos e programas 184
2-3 Criar programa novo 185
2-4 Verificar um programa 187
2-5 Alterar um programa 187
2-6 Cancelar um programa (método rápido) 188
2-7 Copiar um programa 188

3 Programas relógio e definições 188

3-1 Programa Standard 189
3-2 Programa Casual 189
3-3 Programa Cíclico 190
3-4 Programa Férias 190
3-6 Cancelar 191
3-7 Manual 192
3-8 Opções 193
3-8-1 Idiomas 193
3-8-2 Data/Hora 193
3-8-3 Entrada externa 195
3-8-4 Manutenção 196
3-8-5 Cronómetro 197

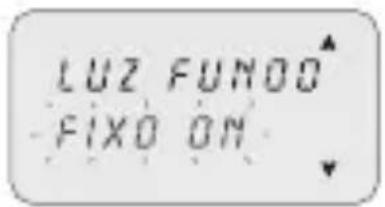

3-8-6 Retroiluminação 197

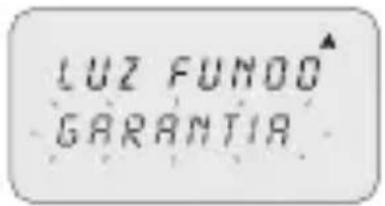

3-8-7 Garantia 197

4 Dispositivo Memória Externa (EMD) 198

1 Descrição do aparelho

O interruptor horário digital é um relógio para programação semanal que permite comutar automaticamente várias cargas em função de uma programação temporal que seja suficientemente flexível para prever ou excluir a sua activação de acordo com o dia da semana ( para escolas, escritórios, sítios públicos, etc.).

Nas versões PLUS e SYNCHRO também permite guardar-copiar ou ler um ou vários programas em dispositivos diversos, através da chave de programação D KEY.

Segurança

Antes de montar o produto e o pôr a funcionar, leia com atenção este manual.

Este aparelho deve ser montado e ligado, exclusivamente, por pessoal

devidamente qualificado.

i O aparelho contém uma bateria não removível e não deve ser eliminado como resíduo urbano. Está sujeito a recolha selectiva, para evitar danos para o meio ambiente. Por isso, é necessário que, no fim da sua vida útil, o produto seja eliminado de acordo o disposto na Directiva 2006/66 e na legislação nacional de transposição desta. O não respeito destas indicações será punido por lei.

Modelo (série) D1 D1		Plus	D1 Synchro	D2 D2	Plus	D2 Synchro
Canais (circuits) 1 2
Programas armaze-náveis na memória	64
Programas especiais (P Casual, P Cíclico, P Férias)	√
Horário semanal/anual	√
Entrada externa	√	√		√	√
Forçamento manual	√
Dispositivo Memória Externa (EMD)		√	√		√	√
Receptor GPS ou DCF77 (opção)			√			√

Tensão de alimentação 230 V c.a. +/- 10%	110 V c.a. +/- 10% (D1 Plus 110)24 V c.a. / c.c. +/- 10% (D1 Plus 24)
Frequência 50-60 Hz
Grau de protecção IP20
Tipo de saída Relé de contacto em permuta livre de potencial;contacto N.O. = 16(10)A / 250V~ (a corrente limitada com Resistência para Passagem por zero (Zero Crossing) de valor elevado);contacto N.C. = 16(2)A / 250V~contactos N.O./N.C.= 16(2)A / 250V~ (D1 Plus 24, D1 Plus 110)
Carga máxima de CA N.O. 16(10)A / N.C. 16(2)AN.O./N.C. 16(2) (D1 Plus 24, D1 Plus 110)
Temperatura de funcionamento -5 °C a +55 °C
Temperatura de armazenagem -10 °C a +65 °C
Absorção/Autoconsumo 6,5 VA monocanal / 7,8 VA bicanal
Secção dos cabos nos terminais 1...6 mm2
Norma marcada CE LVD/EMC EN60730-2-7
Idiomas disponíveis no aparelho Italiano,	Inglês, Alemão, Francês,Espanhol, Sueco, Português, Holandês,Russo, Polaco, Grego
Reserva de carga no caso de falta de rede	6 anos a partir da data da primeira activação, garantida por pilha de lítio
Tensão impulsiva nominal 4kV
Precisão de funcionamento + 0,5 seg/dd	a 25 °C

Potência máxima pilotável
3000W 3000W 1100W			900W(125 μF)	7W - 23W (máx.23 lâmp.)
Modelos D1 PLUS 24 - D1 PLUS 110
2300W 2300W 1000W			500W(70 μF)	7W - 23W (máx.18 lâmp.)

1-3 Display (Fig. 1)

C1/C2	Canal 1/Canal 2 OFF/ Canal desactivado
[5KSD]	Forçamento manual do canal		ON / Canal activo
	Programas causais Programas	os
[ZYAB]	Ícone Férias Bloqueio de teclad
[ZCHS]	Indicação de recepção de sinal GPS ou DCF77		Navegação para cima
	No programa seleccionado P01-P64		Navegação para baixo

i A barra às riscas do display também mostra:

Estado de avanço, ver Fig.2 (ex. cancelamento ver cap.3-6).

Visualização das horas, ver Fig.3.

i O display mostra, alternadamente, durante uns segundos, a Data/Hora e os programas ou forçamentos definidos.

1-4 Teclas função

	Permite entrar no menu principal (a partir do ecrã inicial). Permite sair de qualquer configuração.
	Permite deslocar-se para cima numa lista. Aumenta um valor numérico ou altera um parâmetro. Se mantido pressionado, permite visualização fixa do estado do canal 1, até a tecla ser libertada (em funcionamento normal).
	Permite deslocar-se para baixo numa lista. Diminui um valor numérico ou altera um parâmetro. Se mantido pressionado, permite visualização fixa do estado do canal 2 (modelos bicanal), até a tecla ser libertada (em funcionamento normal).
	Confirma a configuração proposta.
	Faz o reset do aparelho (NOTA: Os programas e definições da entrada externa não são cancelados).

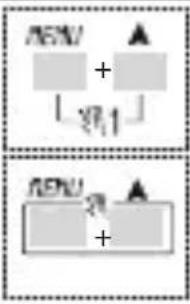

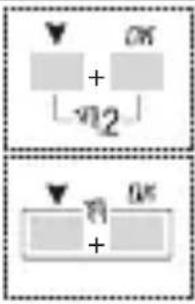

1-5 Funções com combinação de teclas

Função Combinação de teclas
Bloquear / desbloquear as teclas (☐).	2 seg.

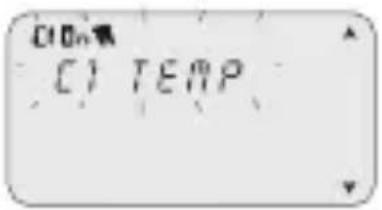

Forçar manual e temporariamente os canais 1 e 2 (ver cap. 3-7).Alternando a pressão, passa-se de TEMP ON a TEMP OFF.

Função Combinação de teclas
Forçar manual e permanentemente os canais 1 e 2 (ver cap. 3-7).Se premido 2 seg. permite aceder a PERM, alternando a pressão passar-se-á de PERM ON a PERM OFF.	2 seg.	2 seg.
Regressa ao modo AUTO (no caso de ter sido activado qualquer forçamento manual).	2 seg.	2 seg.

Para executar uma das funções supra descritas é essencial estar na página de ecrã inicial

1-6 Ligações

i Distância máxima para entrada externa: 100 m.

Ligação de modelos monocanal e bicanal

Ver esquemas das Fig. 5-1 a Fig.5-3.

Ligação de modelos Synchro

Modelos Synchro monocanal ou bicanal com GPS ou Antena DCF77.

Ver esquemas das Fig. 6-1 a Fig.6-2.

1-7 Primeira activação

O aparelho chega da fábrica sem valores predefinidos.

1. Premir RESET, com um objecto pontiagudo, para desbloquear o aparelho (ver Fig.4).

Definir os dados seguintes:2.

IDIOMAS ( ver cap. 3-8-1).

DATA/HORA (Ano, Mês, Dia, Hora, Zona horária (ver cap. 3-8-2)).

No caso de falta de energia eléctrica (p/ ex. “blackout”), a DATA/HORA são conservadas na memória e o interruptor digital:

desactiva a retroiluminação, se estiver activa;

mostra a data e hora a piscar, durante 2 minutos, e passa depois ao modo stand-by (display apagado), mantendo todos os dados programados na memória, até ao regresso da tensão de rede ou mediante pressão prolongada de uma tecla, durante 1 seg., desencaderá o início da contagem para o modo stand-by.

2 Menu e programação

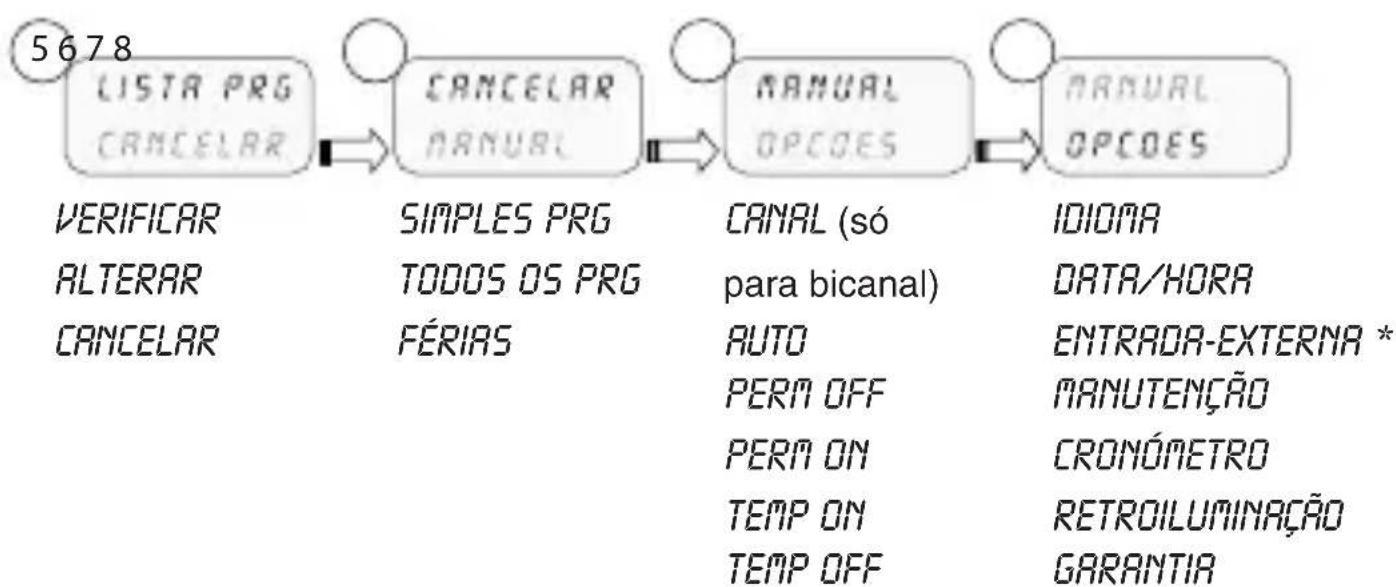

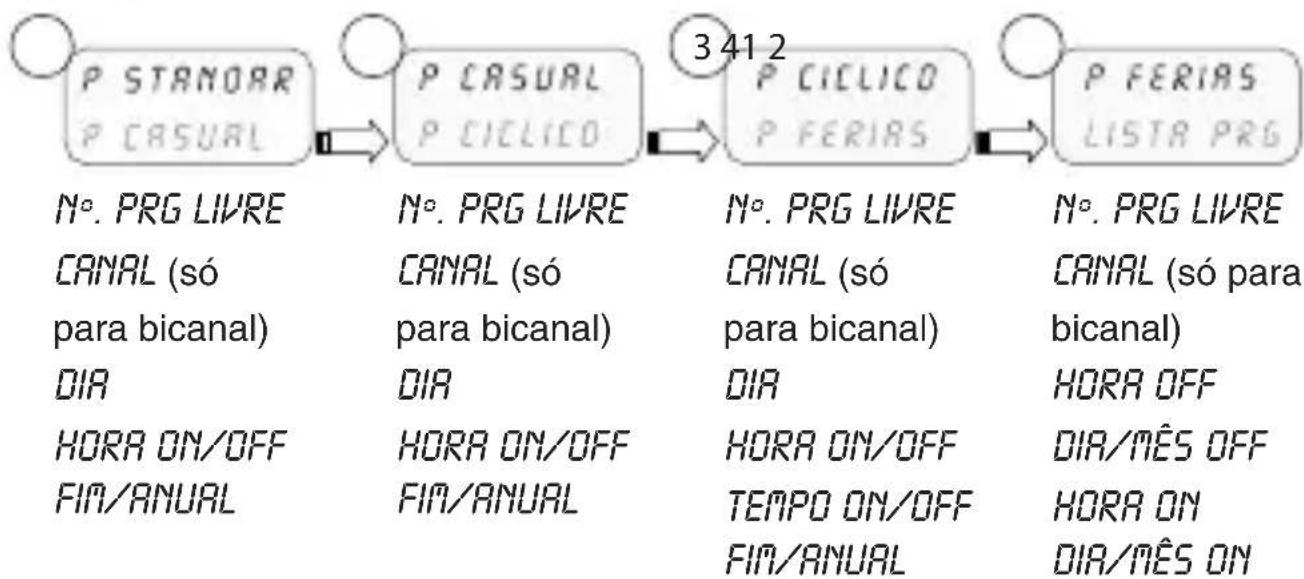

2-1 Menu - panorama geral

Os menus de 1 a 8 estão ordenados segundo a ordem de sequência presente no aparelho.

    E["VERIFICAR\nALTERAR\nCANCELAR"] --> F["SIMPLES PRG\nTODOS OS PRG\nFÉRIAS"]
    F --> G["CANAL (só para bicanal)\nAUTO\nPERM OFF\nPERM ON\nTEMP ON\nTEMP OFF"]
    G --> H["IDIOMA\nDATA/HORA\nENTRADA-EXTERNA *\MANUTENÇÃO\nCRONÓMETRO\nRETROILUMINAÇÃO\nGARANTIA"]

* Excluídos os modelos Synchro.

Premir a tecla 1. MENU.

Aparece o primeiro menu seleccionável (P Standard)»

Percorrer os vários menus com as teclas 2. V.

Confirmar o menu desejado com 3. OK.

2-2 Prioridades de forçamentos e programas

i A cada tipo de programa é atribuída uma prioridade que obedece ao esquema ao lado.
i Considerar as prioridades ao programar vários tipos de programas para o mesmo período de tempo.

Forçamento manual

Entrada externa

Memória externa (EMD)

Porgrama Férias

Programa Cíclico/Casual

Programa standard

P01: Programa Standard

ON 19:00 - OFF 22:00

P02: Programa Standard

ON 00:00 - OFF 06:00

P03: Programa Casual

ON 20:00 - OFF 00:00

P04: Programa Cíclico

ON 19:00 - OFF 22:00

P05: Programa Cíclico

ON 02:00 - OFF 06:00

P06: Programa Casual

ON 04:00 - OFF 06:00

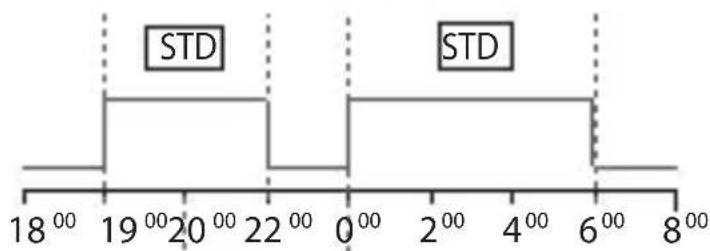

Comportamento da carga de saída com os programas P01 a P06, segundo as prioridades.

2-3 Criar programa novo

i Procedimento válido para todos os tipos de programas. Posteriores definições serão descritas em cada um dos programas.

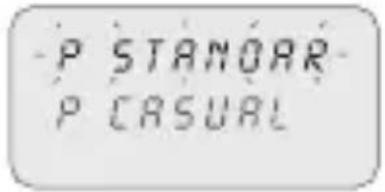

Seleção do tipo de programa (exemplo com P Standard):

Confirmar selecção com 3. OK.

Aparece o primeiro programa que está na » memória.

LIVRE 61

Premir, 2 seg., a tecla 4..

O display mostra o primeiro programa vazio.»

Confirmar com 5. OK.

Segue-se a definição do canal.»

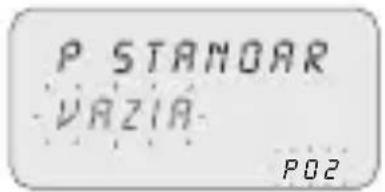

P STANOAR VAZIA P02

» C1/C2 ou ambos começam a piscar.

Confirmar com 2. OK.

» Está, assim, definido o canal.

» Segue-se a definição do dia.

Definir o dia

Seleção do dia ou do grupo de dias em que o programa deverá ser executado.

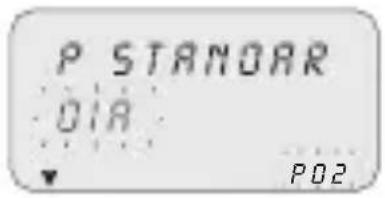

P STANDOAR DIA PO2

Definir o dia ou o grupo de dias, utilizando as teclas 1.

A seta a piscar indica o dia ou grupo de dias » seleccionado.

Confirmar com 2. OK.

Segue-se a definição da HORA/ON.»

Definir a HORA/ON

PROGRAMA ON 0:00 P02

Definir a hora de início do programa, utilizando as 1. teclas ▲▼, no formato hh/mm.

i Uma só pressão nas teclas alterará o campo dos minutos. A pressão prolongada das teclas alterará o campo das horas.

PROGRAMA ON 1:00:00 P02

Confirmar com 2. OK.

Aparece o campo dos segundos.»

Definir os segundos, utilizando as teclas 3.

Confirmar com 4. OK.

Está, assim, definido o horário de início do » programa

Segue-se a definição da HORA/OFF.»

PT

Definir a HORA/OFF

ON 1:00:00 OFF 8:00:00 P02

Definir a hora de conclusão do programa, utilizando 1.

as teclas ▲▼.

i Repetir a operação como indicado para HORA/ON.

FIN PRG ANUAL P02

Confirmar com 2. OK.

Está, assim, definida a hora de conclusão do » programa.

Confirmar o fim do programa com 3. OK.

Definir o PERÍODO ANUAL

Permite estabelecer um período fixo de execução do programa definido anteriormente.

O período definido no programa anual é repetido todos os anos, ciclicamente.

FIN PRG ANUAL PO2

Definir o começo e o fim do período no formato 1. dd/mm/--, utilizando as teclas ▲▼.

Confirmar cada um dos campos com 2. OK. Está, assim, definido o período anual.»

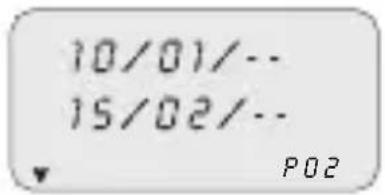

10/01/-- 15/02/-- P02

1. Premir a tecla MENU, para sair da programação.

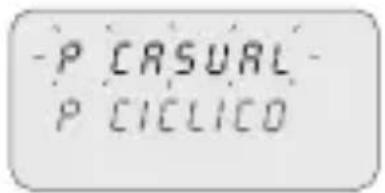

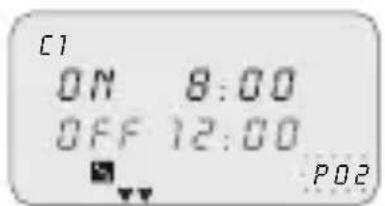

2-4 Verificar um programa

Para aceder ao menu dos programas desejados (P standard, P cíclico...) utilizar a tecla MENU.

São mostrados os programas do mesmo tipo » existentes na memória.

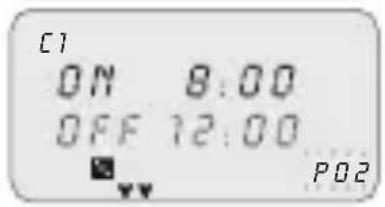

C1 ON 8:00 OFF 12:00 P02

Seleccionar o programa que deseja verificar, 3. utilizando as teclas ▲▼.

O display mostra, ciclicamente, as definições.»

2-5 Alterar um programa

1. Confirmar o programa que deseja alterar com OK.
2. Definir os novos valores, como descrito no cap. 2-3.

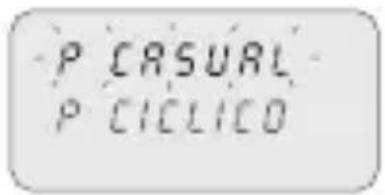

2-6 Cancelar um programa (método rápido)

P CASUAL P CICILICO

Seleccionar no menu o tipo de programa que deseja 1. cancelar, utilizando as teclas ▲▼.

Exemplo: P casual»

Premir, simultaneamente, as teclas ▲▼, durante 2 seg.

O display mostra "CANCELAR".»

Confirmar com 3. OK.

O display mostra "VAZIA".»

O programa está cancelado.»

C1 CANCELAR P02

C1 P CASUAL VAZIA P02

2-7 Copiar um programa

C1 ON 8:00 OFF 12:00 P02

Seleccionar no menu o tipo de programa que deseja 1. copiar (p/ex. P Casual), utilizando as teclas ▲▼.

O número do programa pisca.»

Premir, cerca de 3 seg., a tecla 2. OK.

O programa é copiado na primeira posição livre » da memória.

No display, começa a piscar o primeiro dado » susceptível de alteração (canal).

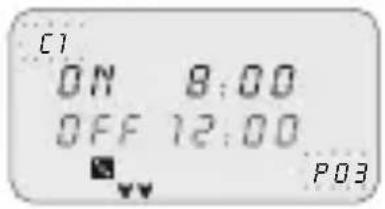

C1 ON 8:00 OFF 12:00 P03

Alterar os dados, como descrito no cap. 2-3.3.

Não podem existir, simultaneamente, 2 programas com os mesmos dados!

3 Programas relógio e definições

1. Premir a tecla MENU, para aceder aos menus disponíveis.
2. Percorrer os menus com as teclas ▲▼ e confirmar com OK.

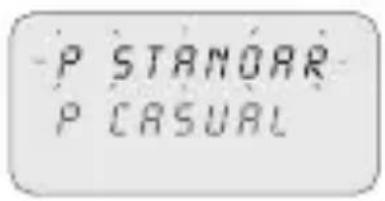

3-1 Programa Standard

Permite programar um período definido de um ciclo ON e OFF.

Exemplo de programação da imagem:

Programa Standard ON hora 08:00 - OFF hora 12:00.

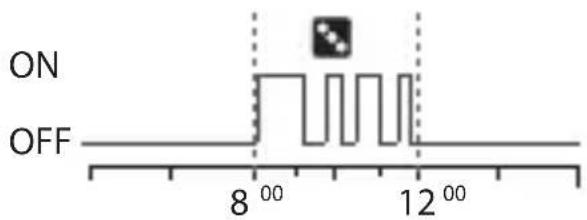

3-2 Programa Casual

Permite activar e desactivar um ou vários canais, de modo casual, dentro de um período estabelecido.

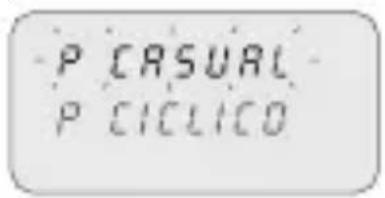

P CASUAL P CICILICO

i Para programação, ver cap. 2-3.

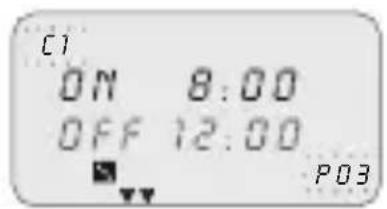

C1 ON 8:00 OFF 12:00 P03

Exemplo de programação da imagem:

3-3 Programa Cíclico

Permite executar uma série de impulsos dentro de um período de tempo definido.

O tempo ON e o tempo OFF podem tomar valores entre 1 seg. e 23:59:59

horas

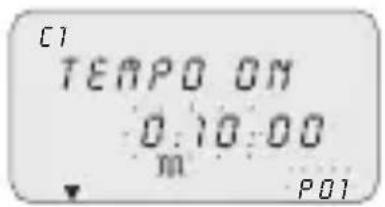

C1 TEMP0 0M 0.10:00 m P01

Para programação, ver cap. 2-3.

Além disso, definir a hora de1. TEMPO ON e TEMPO OFF, utilizando as teclas ▲▼.

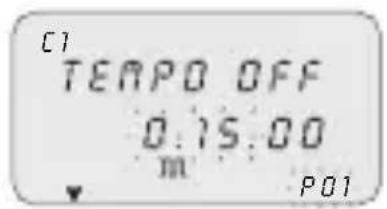

C1 TEMPD OFF 0.15.00 m P01

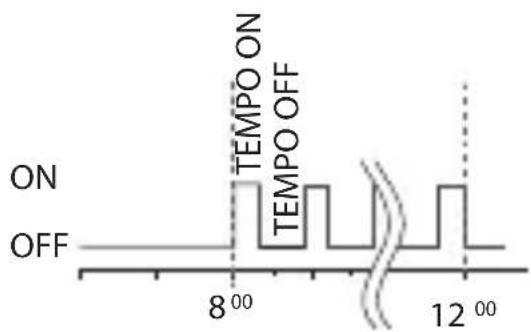

Exemplo de programação:

Programa Cíclico ON hora 08:00, OFF hora 12:00;

Temporização TEMPO ON 10 min e TEMPO OFF 15 min.

3-4 Programa Férias

Permite definir um período para suspensão dos programas, como por exemplo, nas férias de Verão.

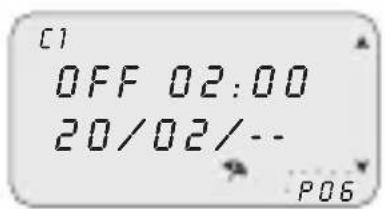

C1 OFF 02:00 20/02/-- P06

Definir a hora em de início de suspensão (OFF), 2. utilizando as teclas ▲▼.

Confirmar com 3. OK.

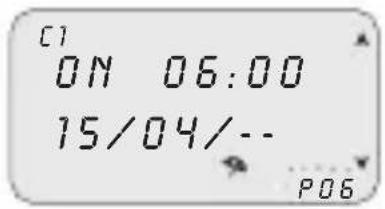

C1 ON 06:00 15/04/-- P06

Definir a hora de início de suspensão, utilizando as 4. teclas ▲▼, no formato dd/mm/--.

Definir a hora e a data de conclusão do período 5. de suspensão (ON), como indicado nas operações 2 a 4.

3-5 Lista PRG

Este menu permite ver, alterar ou cancelar qualquer programa da memória.

P FERIRS LISTA PRG

LIVRE 61

C1 ON 8:00 OFF 12:00 P02

Percorrer o menu até ao item "LISTA PRG", utilizan-1. do as teclas ▲▼.

Confirmar com 2. OK.

É mostrado o primeiro programa presente na » memória.

Seleccionar o programa desejado, utilizando as 3.

teclas ▲▼.

Para saber como verificar, alterar ou cancelar os dados, ver cap. 2-2 a cap. 2-4.

3-6 Cancelar

Este menu permite fazer vários tipos de cancelamento.

LISTA PRG CANCELAR

1. Percorrer o menu até ao item Cancelar, utilizando as teclas ▲▼.

Confirmar com 2. OK.

Acede-se ao tipo de cancelamento, no sub-menu » (ver tabela seguinte).

Seleccionar o tipo de cancelamento, utilizando » as teclas ▲▼.

Confirmar cancelamento com 3. OK.

i Utilizando a tecla MENU, anular-se-á o cancelamento.

Sub-menu Função
SIMP PRG Cancela cada um dos programas seleccionados
TODOS PRG	Cancela todos os programasTodos os programas armazenados na memória serão cancelados!
P FÉRIAS	Cancela todos os programas férias

3-7 Manual

Permite forçar, manualmente, o estado das saídas, qualquer que seja o programa que esteja activo. Configurações possíveis:

Modo forçar	Símbolo display	Canal-Condição	Função forçar
AUTO C1		C2	Nenhum forçamento no canal, gestão por programa.
PERM		C1 OnC2 On	Canal permanente activado.
PERM C1 OFF		C2 OFF	Canal permanente desactivado.
TEMP		C1 OnC2 On	Canal activado até próxima intervenção do programa.
TEMP		C1 OFFC2 OFF	Canal desactivado até próxima intervenção do programa.

Activar forçamento

C10n C1 TEMP

PT

C10n 4 C2 OFF C1 TEMP C2 PERM

Seleccionar o sub-menu "MANUAL", utilizando as 1. teclas ▲▼.

Confirmar com 2. OK.

Premir a combinação de teclas (ver cap.1-6) para 3. selecção de canal (só para modelos bicanal).

O display mostra informações sobre o canal ou » canais (ver quadro anterior).

Definir o tipo de forçamento, utilizando as teclas 4.

AV.

Confirmar a selecção com 5. OK.

Regressa-se ao ecrã principal.»

O display mostra o tipo de forçamento definido » no canal.

Desactivar um forçamento

Premir, durante cerca de 2 seg., a combinação de teclas do canal que se deseja 1. desactivar (ver cap. 1-6).

Para desactivar através do menu, basta seleccionar o modo “AUTO” (ver parágrafo “Activar forçamento”).

3-8 Opções

Permite definir vários parâmetros do relógio.

Seleccionar "OPÇÕES", utilizando as teclas A.Y. Confirmar com 2. OK. Segue-se a descrição dos sub-menus.»

3-8-1 Idiomas

Permite definir o idioma de interface desejado.

LANGUAGE ACERT REL

Seleccionar o sub-menu "LANGUAGE", utilizando 1. as teclas ▲▼.

Confirmar com 2. OK.

Seleccionar o idioma desejado, utilizando as teclas 3.

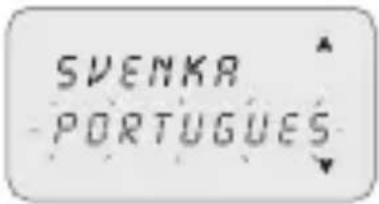

SVENKA PORTUGUES

Confirmar com 4. OK.

3-8-2 Data/Hora

Permite definir a data e hora do aparelho.

i Em caso de reset, é necessário voltar a definir a data.

LANGUAGE -ACERT REL

1. Seleccionar "ACERT REL", utilizando as teclas ▲▼. Confirmar com 2. OK. Definir o ANO, MÊS, DIA, HORA e MINUTOS, 3. respectivamente, utilizando as teclas ▲▼.

i Uma só pressão nas teclas alterará o campo dos minutos. A pressão prolongada das teclas alterará o campo das horas.

Confirmar com 4. OK.

Estão, assim, definidos a data e a hora.»

Segue-se a programação "ACERTO H".»

Mudança de hora solar/legal

Seleccionar o tipo de comutação, utilizando as 1.

teclas ▲▼.

Confirmar com 2. OK.

Definir os valores (ver quadro), utilizando as teclas 3.

Confirmar com 4. OK.

Selecções possíveis no display	Mudança para a hora de Verão (hora legal)	Mudança para a hora de Inverno (hora solar)
NENHUM	Nenhuma Nenhuma
EUROPA	Último domingo do mês de Março	Último domingo do mês de Outubro
USA	Segundo domingo do mês de Março	Primeiro domingo do mês de Novembro
LIVRE	Semana/dia (dom.) livre-mente programados	Semana/dia (dom.) livre-mente programados
FIXO	Data fixa, livremente programada (p/ex. 28/02)	Data fixa, livremente programada (p/ex. 29/10)

Time Zone (fuso horário) GPS (só para os modelos GPS e DCF77)

Definição da hora local, adicionando/subtraindo o número de horas em relação à hora universal denominada T ZONE) (ex. Itália, T ZONE +1).

ACERT REL GPS

i Após definição da ACERT REL (ver cap.3-8-2).

Seleccionar "GPS", utilizando as teclas A.V.

Confirmar com 2. OK.

ACERTO H -TZONE +1

Definir o número de horas da T ZONE, utilizando as 4. teclas ▲▼.

Confirmar com 5. OK.

Está, assim, agora definida mudança de hora. » Regressa-se ao ecrã principal.»

Time Zone (fuso horário) DCF77 (só para os modelos GPS e DCF77)

Diversamente do GPS, o receptor transmite a hora já com a correção legal/solar. É preciso definir o número de horas correcto em relação à posição de Frankfurt.

ções anteriores 4 e 5.

3-8-3 Entrada externa

Permite executar funções de forçamento manuais, ON e OFF, a partir de uma unidade remota, (ver cap. 3), por meio de botões ou interruptores.

i Função não disponível nos modelos SYNCHRO (o item “ENT EXT” não está disponível no menu “OPÇÕES”).

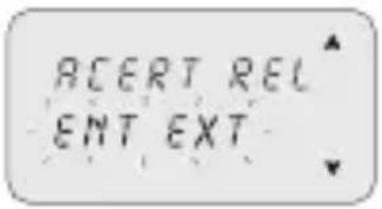

ACERT REL ENT EXT

Seleccionar o sub-menu "ENT EXT", utilizando as 1. teclas ▲▼.

Confirmar com 2. OK.

Seleccionar o tipo de comutação (ver quadro 3. seguinte), utilizando as teclas ▲▼.

Confirmar com 4. OK.

Para desactivar a configuração feita, repetir as instruções 1 e 2.

Confirmar a seleção "DESACTIVA" com OK.

Seleção no display	Canal C1 ou C2 (bicanal)	Símbolo	Função Comando	externo
PERM ON	OFF		Forçamento permanente do canal em ON ou OFF.
TEMP	-		Forçamento temporário do canal até à próxima comuta-ção de um programa definido anteriormente.
TIMER ON	OFF		Forçamento de um canal temporizado (p/ex. controlo da luz das escadas).Tempo definível no formato hh:mm:ss.

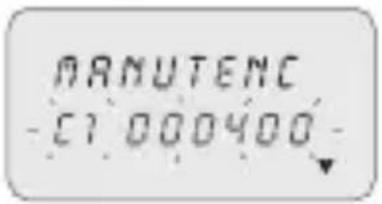

3-8-4 Manutenção

Permite definir em cada canal um período de funcionamento em ON. Decorrido o período de tempo definido, o relógio indicará a necessidade de intervenção com a mensagem “C1 MANUT” ou “C2 MANUT”, alternadamente com a data actual.

C1 começa a piscar.»

Seleccionar o canal, utilizando as teclas ▲▼ (mod. bicanal).

Confirmar com 3. OK.

Definir o número de horas, utilizando as teclas ▲▼. Confirmar com 5. OK.

i Para alterar ou redefinir os valores, seguir as instruções 1 a 5.

Cancelar o aviso de manutenção

i Pressionando, 2 seg., a tecla OK do ecrã principal, a mensagem “MANUT” desaparecerá do display.

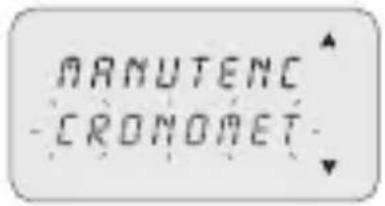

3-8-5 Cronómetro

Permite ver as horas, no estado ON dos canais.

O display mostra as horas de funcionamento.» i Premir as teclas ▲ + ▼ para pôr o cronómetro a zero.

3-8-6 Retroiluminação

Permite definir o período de tempo de retroiluminação do display.

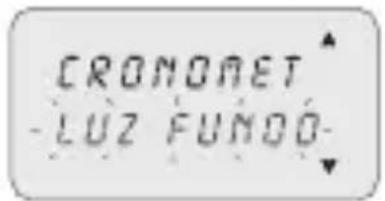

CRONOMET LUZ FUNDO

Seleccionar o sub-menu "LUZ FUNDO", utilizando 1. as teclas ▲▼.

Confirmar com 2. OK.

Com as teclas 2, seleccionar: FIXO ON, FIXO OFF ou TEMP 6SEG.

Confirmar com 4. OK.

LUZ FUNOO FIXO ON

3-8-7 Garantia

Permite ver o tempo decorrido desde a colocação do relógio em serviço, expresso em dias.

LUZ FUNOO GARANTIA

Seleccionar o sub-menu "GARANTIA", utilizando as 1. teclas ▲▼.

Confirmar com 2. OK.

O display mostra o tempo conforme descrito » acima.

GARRANTIA 01A 0064

i Contagem não possível de pôr a zero.

4 Dispositivo Memória Externa (EMD)

O dispositivo EMD é um cartão de memória externo que permite gerir 64 programas, incluindo as férias.

A memória EMD é a chave de programação D KEY.

ENO MEN CUMPRES

Introduzir a memória EMD.1.

O display mostra o menu de gestão da memória.» Selecionar o sub-menu desejado (ver quadro), 2. utilizando as teclas ▲▼.

Confirmar cada seleção com 3. OK.

Sub-menu Fungão Notas
CUMPRE	Executa programas directamente do EMD	Os programas são executados somente pelo EMD
SALVA > EMD	Guarda toda a memória do relógio no EMD	Substitui todos os programas já existentes no EMD
COPIA < EMD	Copia todo o conteúdo do EMD na memória do relógio	Substitui todos os programas existentes no relógio
LER	Lê os programas do EMD Mostra	apenas os programas que estão no EMD
FÉRIA > EMD	Copia no EMD os programas Férias do relógio.	Substitui todos os programas Férias existentes no EMD
FÉRIA < EMD	Copia no relógio os programas Férias do EMD.	Substitui todos os programas Férias existentes no relógio
CANCELAR	Cancela os programas presentes no EMD	Cancela definitivamente toda a memória do EMD

ENO MEN ABORTAR

1. Premir a tecla MENU, para sair.

Confirmar a seleção "ABORTAR" com 2. OK.

A memória EMD é excluída do relógio.»

» A memória EMD deixa de ser reconhecida.

1. Retirar o EMD.

Overzicht
