MODE D'EMPLOI D2 Synchro ABB

D1 PLUS, D1 PLUS 24.

D1 PLUS 110, D1 SYNCHRO

D2 PLUS

D2 SYNCHRO

ABB

ABB SACE S.p.a.

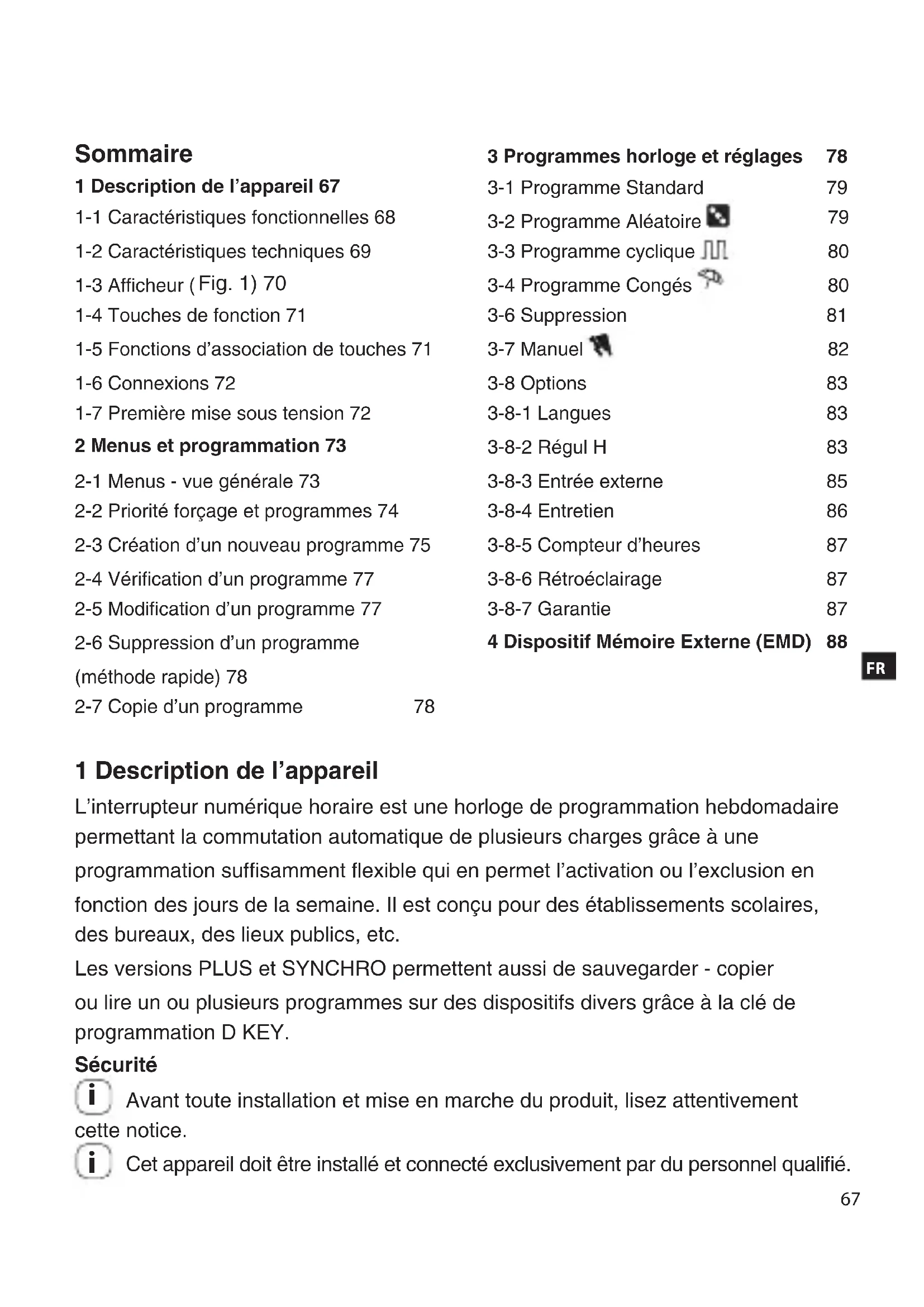

1 Description de l'appareil 67

1-1 Caractéristiques fonctionnelles 68

1-2 Caractéristiques techniques 69

1-3 Afficheur (Fig. 1) 70

1-4 Touches de fonction 71

1-5 Fonctions d'association de touches 71

1-6 Connexions 72

1-7 Première mise sous tension 72

2 Menus et programmation 73

2-1 Menus - vue générale 73

2-2 Priorité forçage et programmes 74

2-3 Création d'un nouveau programme 75

2-4 Vérification d'un programme 77

2-5 Modification d'un programme 77

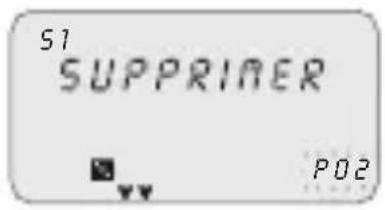

2-6 Suppression d'un programme

(méthode rapide) 78

2-7 Copie d'un programme 78

3 Programmes horloge et réglages 78

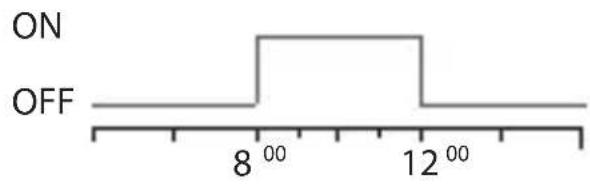

3-1 Programme Standard 79

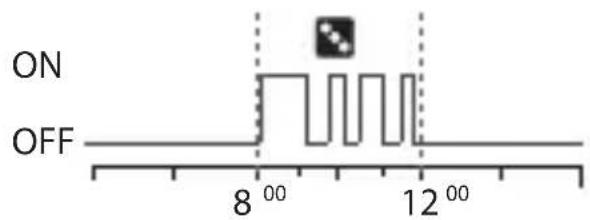

3-2 Programme Aléatoire 79

3-8-3 Entrée externe 85

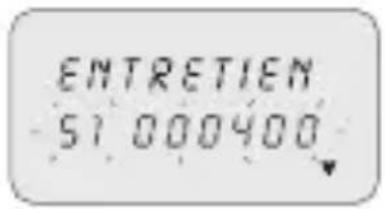

3-8-4 Entretien 86

3-8-5 Compteur d'heures 87

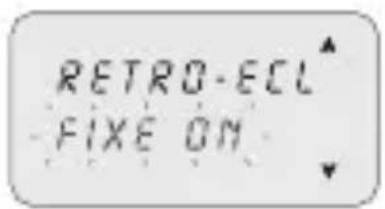

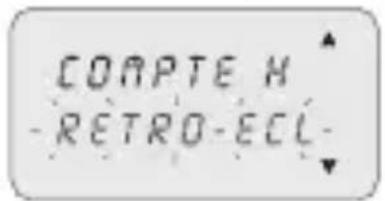

3-8-6 Rétroéclairage 87

3-8-7 Garantie 87

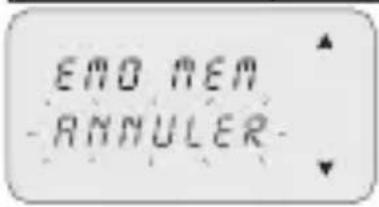

4 Dispositif Mémoire Externe (EMD) 88

1 Description de l'appareil

L'interrupteur numérique horaire est une horloge de programmation hebdomadaire permettant la commutation automatique de plusieurs charges grâce à une programmation suffisamment flexible qui en permet l'activation ou l'exclusion en fonction des jours de la semaine. Il est conçu pour des établissements scolaires, des bureaux, des lieux publics, etc.

Les versions PLUS et SYNCHRO permettent aussi de sauvegarder - copier ou lire un ou plusieurs programmes sur des dispositifs divers grâce à la clé de programmation D KEY.

Sécurité

i

Avant toute installation et mise en marche du produit, lisez attentivement

cette notice.

i

Cet appareil doit être installé et connecté exclusivement par du personnel qualifié.

i L'appareil contient une batterie non amovible et ne doit pas être mis au rebut

comme déchet ménager, mais doit être éliminé par tri sélectif pour éviter toute

pollution de l'environnement. Conformément à la Directive 2006/66 et aux lois

nationales de transposition de cette dernière pour l'élimination du produit en fin de vie utile, l'inobservance de ce qui précède est sanctionné par la loi.

1-1 Caractéristiques fonctionnelles

Modèle (série) D1 D1		Plus	D1 Synchro	D2 D2	Plus	D2 Synchro
Sorties (circuits) 1 2
Programmes pouvantêtre mémorisés	64
Programmesspéciaux(P Aléatoire, P Cyclique, P Congés)	√
Horaire hebdomadaire/annuel	√
Entrée externe	√	√		√	√
Forçage manuel	√
Dispositif mémoire externe EMD		√	√		√	√
Récepteur GPS ou DCF77 (en option)			√			√

1-2 Caractéristiques techniques

Tension d'alimentation 230 V c.a. +/- 10%	110 V c.a. +/- 10% (D1 Plus 110)24 V c.a. / c.c. +/- 10% (D1 Plus 24)
Fréquence 50-60 Hz
Degré de protection IP20
Type de sortie Relais en contact en échange libre de potentiel ;contact N.O. = 16(10)A / 250V~ (en courant limité par Résistance pour Zero Crossing (Inflexion) de haute valeur) ;contact N.F. = 16(2)A / 250V~contacts N.O./N.F.= 16(2)A / 250V~ (D1 Plus 24, D1 Plus 110)
Débit max. CA N.O. 16(10)A / N.C. 16(2)AN.O./N.F. 16(2) (D1 Plus 24, D1 Plus 110)
Température de fonctionnement -5 °C à +55 °C
Température de stockage -10 °C à +65 °C
Absorption /Autoconsommation 6,5 VA mono sortie / 7,8 VA double sortie
Section des câbles aux bornes 1...6 mm2
Norme marquée CE LVD/EMC EN60730-2-7
Langues disponibles dans l'appareil Italien, Anglais, Allemand, Français, Espagnol, Suédois, Portugais, Hollandais, Russe, Polonais, Grec.
Réserve de charge en cas d'absence de secteur	6 ans de la première mise sous tension, garantie par une pile au lithium
Tension impulsive nominale 4kV
Précision de fonctionnement + 0,5 s/j à 25 °C

FR

Puissance max. pilotable
3000W 3000W 1100W			900W(125 μF)	7W - 23W (max.23 clign.)
Modèles D1 PLUS 24 - D1 PLUS 110
2300W 2300W 1000W			500W(70 μF)	7W - 23W (max.18 clign.)

1-3 Afficheur (Fig. 1)

51/52	Sortie 1/Sortie 2 OFF/ Sortie désactivée
	Forçage manuel de la sortie ON/Sortie activée
	Programmes aléatoires Programmes cycliques
	Icône Congés Verrouillage clavier
[STAC]	Indication réception signalGPS ou DCF77
	N° programme sélectionnéP01-P64

i La barre réglée de l'afficheur présente en outre :

L'état d'avancement, voir Fig.2 (ex. suppression voir chap.3-6).

L'affichage des heures, voir Fig.3.

i L'afficheur présente en alternance (pour quelques secondes) la Régul H et les programmes ou les forçages programmés.

1-4 Touches de fonction

	Elle permet d’entrer dans le menu principal (depuis la page-écran initiale)Elle permet de quitter toute programmation.
	Elle permet de faire défiler une liste vers le haut.Elle permet d’augmenter une valeur numérique ou de changer un paramètreSi elle est maintenue enfoncée, elle permet l’affichage fixe de l’état de la sortie 1 jusqu’au relâchement de la touche (en fonctionnement normal).
	Elle permet de faire défiler une liste vers le bas.Elle permet de diminuer une valeur numérique ou de changer un paramètreSi elle est maintenue enfoncée, elle permet l’affichage fixe de l’état de la sortie 2 (modèles à double sortie) jusqu’au relâchement de la touche (en fonctionnement normal).
	Elle permet de valider la programmation proposée.
	Elle permet de réinitialiser l’appareil (REMARQUE : les programmes et les réglages de l’entrée externe ne sont pas supprimés).

1-5 Fonctions d'association de touches

Fonction Association de touches
Verrouiller / déverrouiller les touches (→).	2 s.

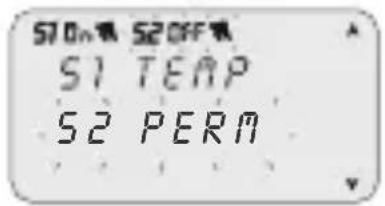

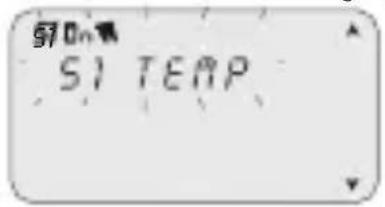

Forçage manuel temporaire sortie 1 et 2 (voir chap. 3-7).La pression en alternance permet de commuter entre TEMP ON et TEMP OFF.
Forçage manuel permanent sortie 1 et 2 (voir chap. 3-7).La pression de la touche pendant 2 s permet d'accéder à PERM alors que la pression en alternance permet de commuter entre PERM ON et PERM OFF.
	2 s.	2 s.
Retour au mode AUTO (en cas d'activation d'un forçage manuel quelconque).
	2 s.	2 s.

Pour exécuter une des fonctions décrites ci-dessus il faut se trouver obligatoirement dans la page-écran initiale.

1-6 Connexions

i Distance max pour entrée externe : 100 m.

Connexion modèles mono sortie et double sortie

Voir schéma Fig. 5-1 à Fig.5-3.

Connexion modèles Synchro

Modèles Synchro mono sortie ou double sortie avec GPS ou Antenne DCF77.

Voir schéma Fig. 6-1 à Fig.6-2.

1-7 Première mise sous tension

L'appareil est livré sans programmation.

1. Appuyez sur RESET en utilisant un objet pointu pour déverrouiller l'appareil (voir Fig.4).

Entrez les données suivantes :2.

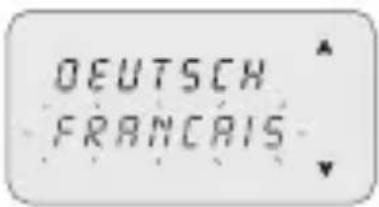

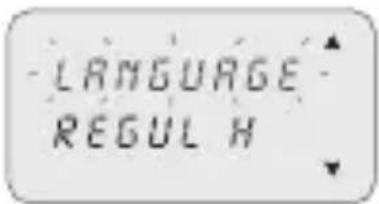

LANGUES (voir chap. 3-8-1).

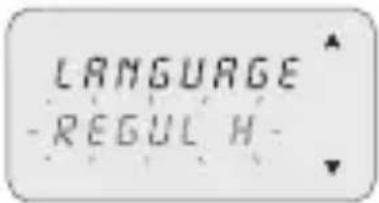

RÉGUL H (An, Mois, Jour, Heure, Zone heure (voir chap. 3-8-2)).

En cas d'absence d'énergie électrique (ex. « panne de courant ») le REGUL H reste en mémoire ; en outre l'interrupteur numérique :

désactive le retro-éclairage, s'il est activé,

affiche la date et l'heure clignotantes pour 2 minutes, puis passe en mode veille (afficheur éteint) en maintenant en mémoire toutes les données programmées jusqu'au rétablissement de la tension de secteur ou moyennant la pression continue pour 1 s. d'une touche qui fait redémarrer le comptage pour le mode veille.

2 Menus et programmation

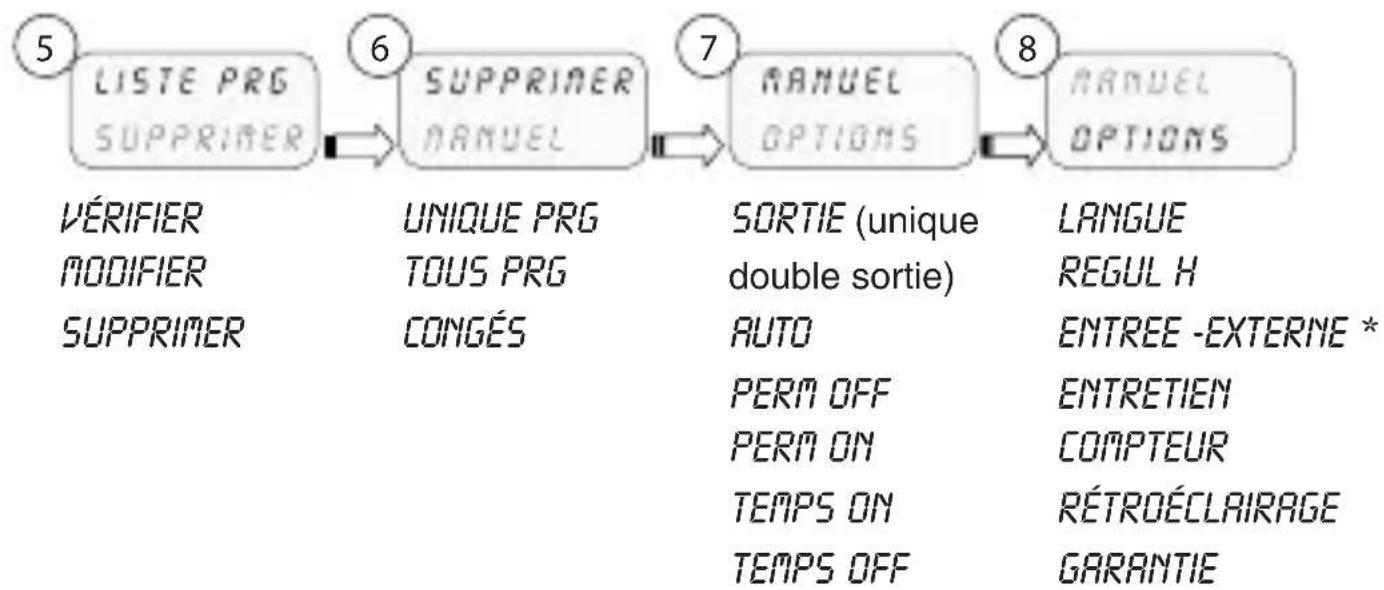

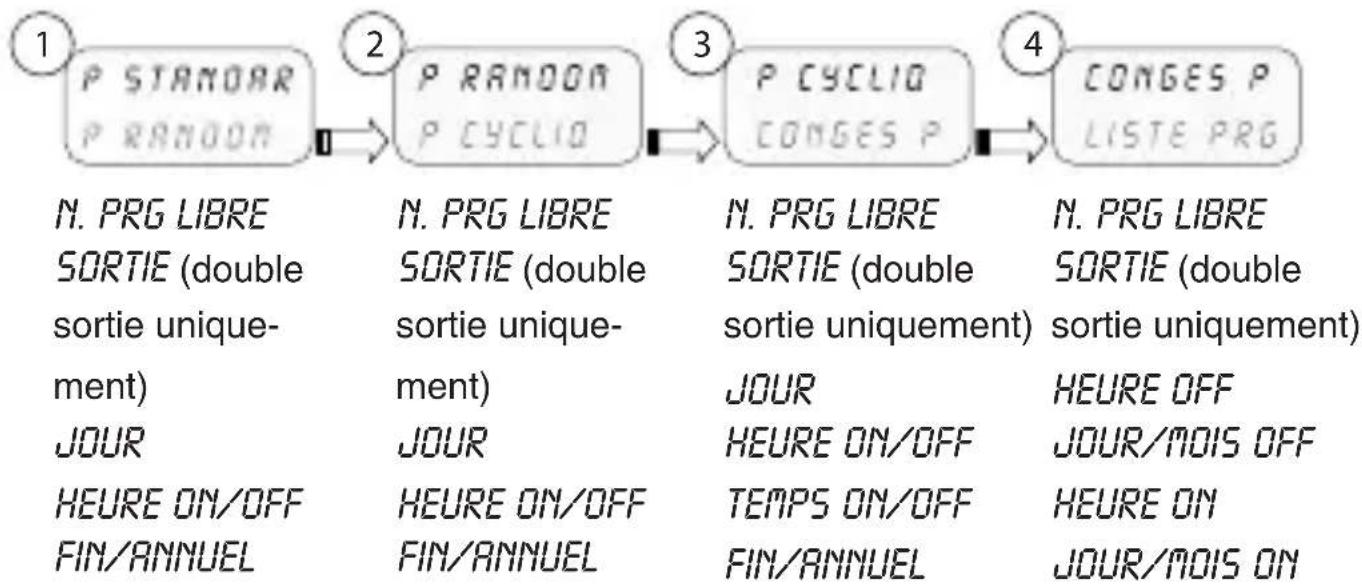

2-1 Menus - vue générale

Les menus numérotés 1 à 8 sont représentés selon la séquence présente à l'intérieur de l'appareil.

    A -->|N. PRG LIBRE\nSORTIE (double\nsortie unique-ment)| A1
    A -->|JOUR\nHEURE ON/OFF\nFIN/ANNUEL| A2
    B -->|N. PRG LIBRE\nSORTIE (double\nsortie unique-ment)| B1
    B -->|JOUR\nHEURE ON/OFF\nFIN/ANNUEL| B2
    C -->|N. PRG LIBRE\nSORTIE (double\nsortie uniquement)| C1
    C -->|JOUR\nHEURE ON/OFF\nTEMPS ON/OFF\nFIN/ANNUEL| C2
    D -->|N. PRG LIBRE\nSORTIE (double\nsortie uniquement)| D1
    D -->|HEURE OFF\nJOUR/MOIS OFF| D2
    D -->|HEURE ON\nJOUR/MOIS ON| D3


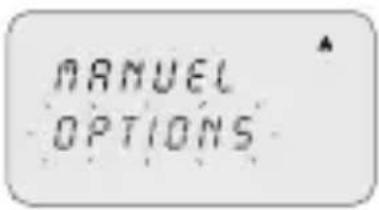

    B --> C["RANUEL OPTIONS"]
    C --> D["RANUEL OPTIONS"]

    E["VÉRIFIER<br>MODIFIER<br>SUPPRIMER"] --> F["UNIQUE PRG TOUS PRG CONGÉS"]
    F --> G["SORTIE (unique double sortie)"]
    G --> H["LANGUE REGUL H"]
    G --> I["ENTREE - EXTERNE *"]

    J["PERM OFF<br>PERM ON<br>TEMPS ON<br>TEMPS OFF"] --> K["ENTRETIEN<br>COMPTEUR<br>RÉTROÉCLAIRAGE<br>GARANTIE"]

Appuyez sur la touche 1. MENU.

Le premier menu que vous pouvez sélectionner apparaît (P Standard)»

Faites défiler les différents menus à l'aide des touches 2.

1. Valider le menu désiré en appuyant sur OK.

2-2 Priorité forçage et programmes

i Chaque programme est associé à une priorité, comme représenté ci-contre.
Les priorités doivent être prises en compte lors de la programmation de plusieurs types de programme dans la même période.

La plus haute priorité

Forçage manuel

Entrée externe

Mémoire Externe (EMD)

Programme congés

ProgrammeCyclique/Random

Programme standard

P01 : Programme Standard ON 19:00 - OFF 22:00
P02 : Programme Standard ON 00:00 - OFF 06:00
P03 : Programme Aléatoire ON 20:00 - OFF 00:00
P04 : Programme Cyclique ON 19:00 - OFF 22:00
P05 : Programme Cyclique ON 02:00 - OFF 06:00
P06 : Programme Aléatoire ON 04:00 - OFF 06:00

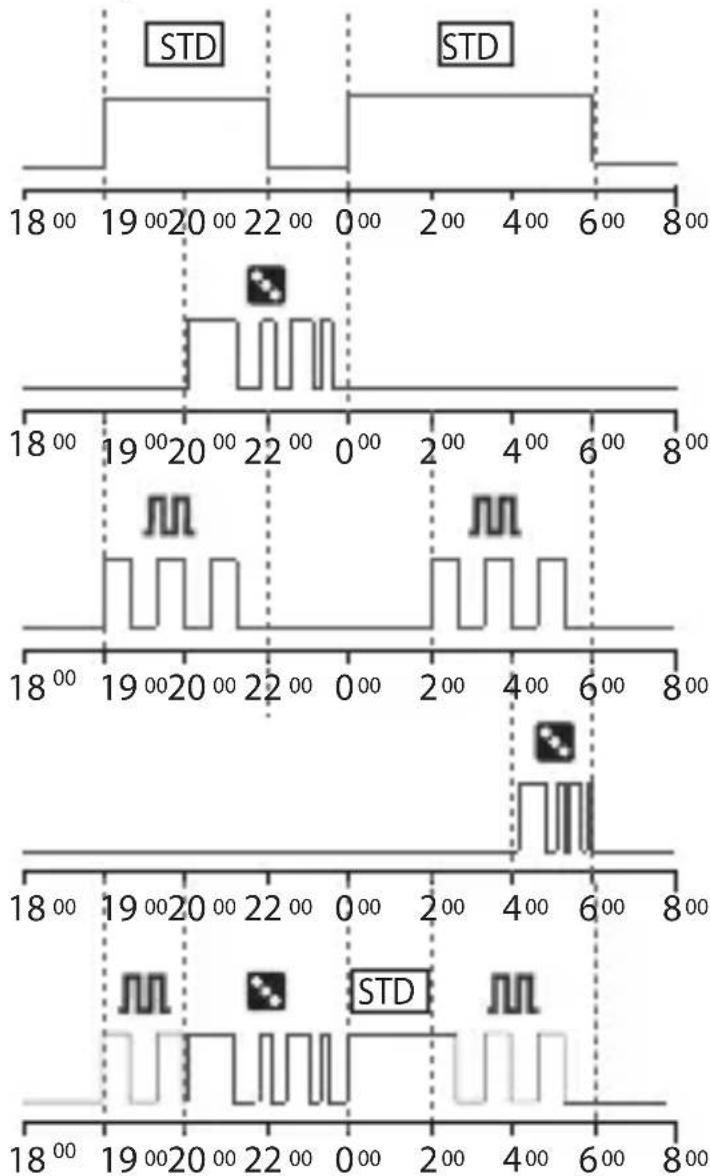

Comportement de la charge en sortie avec les programmes P01 à P06, suivant les priorités.

2-3 Création d'un nouveau programme

i Procédure valable pour tous les types de programmes. D'autres réglages sont décrits dans chaque programme.

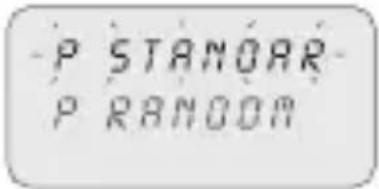

Sélection du type de programme (exemple avec P Standard) :

P STANOR P RANDOM

Appuyez sur la touche 1. MENU.

Sélectionnez le type de programme à l'aide des 2. touches ▲▼.

Validez le choix en appuyant sur 3. OK.

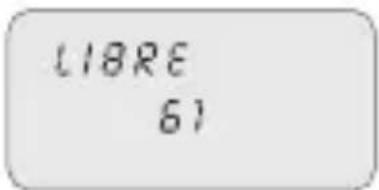

Le nombre de programmes libres s'affiche » pour 3 s.

Le premier programme présent dans la mémoire » apparaît

LIBRE 61

Appuyez pour 2 s. sur la touche ♦..

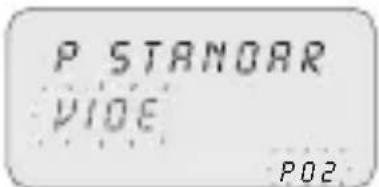

Sur l'afficheur apparaît le premier programme » vide.

P STANOR VIOE PO2

Validez en appuyant sur 5. OK.

Le numéro du programme est sélectionné.» Programmation de la sortie.»

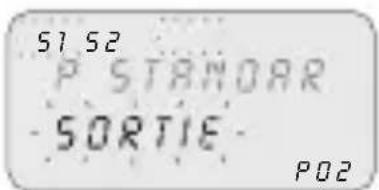

Choix de la sortie (modèles à double sortie uniquement)

51 52 P STANOR SORTIE P02

1. Programmez la sortie (double sortie) à l'aide des touches ▲▼.

» S1/S2 ou les deux clignotent.

Validez en appuyant sur 2. OK.

» La sortie est programmée.

» Suit la programmation du jour.

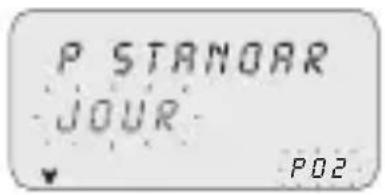

Programmation du jour

Sélection du jour ou d'un groupe de jours dans lesquels le programme doit être exécuté.

P STANOAR JOUR PO2

Programmez le jour ou le groupe de jours à l'aide 1. des touches ▲▼.

La flèche clignotante indique le jour ou le groupe » de jours sélectionné.

Validez en appuyant sur 2. OK.

Suit la programmation de HEURE/ON /»

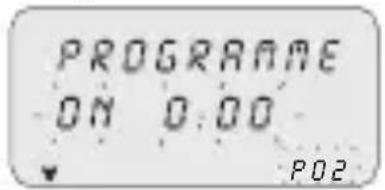

Programmation de HEURE/ON

PROGRAMME ON 0:00 P02

Programmez l'heure de début programme à l'aide 1. des touches ▲▼ dans le format hh/mm.

i Une seule pression des touches déplace le champ des minutes. Une pression prolongée des touches déplace le champ des heures.

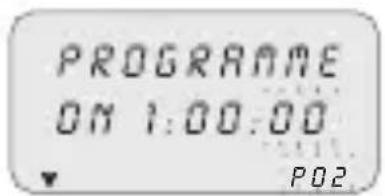

PROGRAMME ON 1:00:00 P02

Validez en appuyant sur 2. OK.

Le champ des secondes s'affiche.»

Programmez les secondes à l'aide des touches AV.

Validez en appuyant sur 4. OK.

L'heure de début programme est programmée»

Suit la programmation de HEURE/OFF»

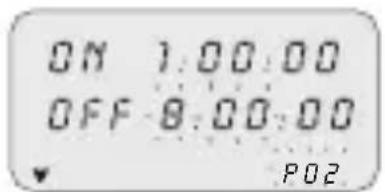

Programmation de HEURE/OFF

ON 1:00:00 OFF 8:00:00 P02

Programmez l'heure de fin programme à l'aide des 1. touches ▲▼.

i Répétez les opérations de HEURE/ON.

Validez en appuyant sur 2. OK.

L'heure de fin programme est programmée»

1. Validez la fin de programme en appuyant sur OK.

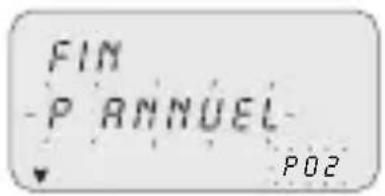

FIN P ANNUEL PO2

Programmation PERIODE ANNUELLE

Elle vous permet de programmer une période définie, dans laquelle le programme défini précédemment doit être exécuté.

i La période définie dans le programme annuel est répétée cycliquement tous les ans.

FIN P ANNUEL PO2

Programmez début et fin de la période dans le format 1. jj/mm/-- à l'aide des touches ▲▼.

1. Validez chaque champ en appuyant sur OK. La période annuelle est programmée.»

2. Appuyez sur la touche MENU pour quitter la programmation.

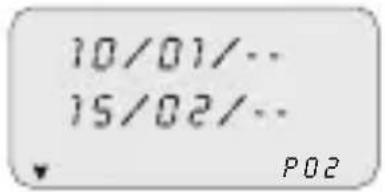

10/01/-- 15/02/-- P02

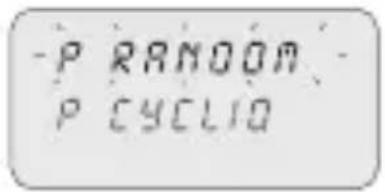

2-4 Vérification d'un programme

Pour accéder aux menus des programmes désirés (P standard, P cyclique...) appuyez sur la touche MENU.

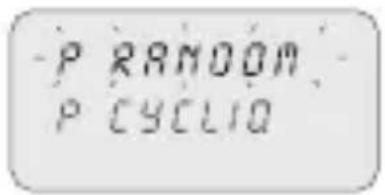

-P RANDOM P CYCLIO

Sélectionnez dans le menu le type de programme 1. (ex. P Aléatoire) à l'aide des touches ▲▼.

Validez en appuyant sur 2. OK.

Les programmes du même type stocké en » mémoire s'affichent.

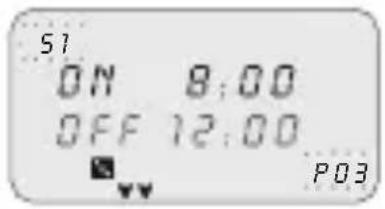

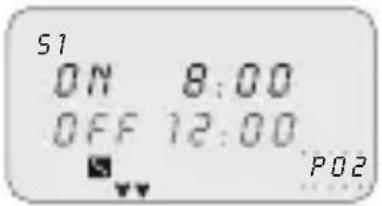

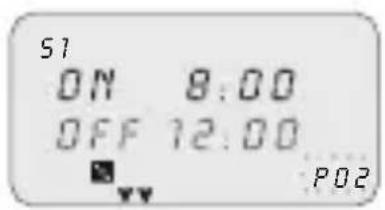

51 ON 8:00 OFF 12:00 P02

Sélectionnez le programme à vérifier à l'aide des 3. touches ▲▼.

L'afficheur présente les programmations » cycliquement.

2-5 Modification d'un programme

1. Validez le programme à modifier en appuyant sur OK.
2. Programmez les nouvelles valeurs comme décrit au chap. 2-3.

2-6 Suppression d'un programme (méthode rapide)

P RANOM P CYCLIO

Sélectionnez dans le menu le type de programme à 1. supprimer à l'aide des touches ▲▼.

Exemple : P random»

Appuyez simultanément sur les touches ▲▼ pour 2 s.

Sur l'afficheur apparaît « SUPPRIMER ».»

Validez en appuyant sur 3. OK.

Sur l'afficheur apparaît « VIDE ».»

Le programme est supprimé.»

51 SUPPRIMER P02

51 P RAMOOM VIOE P02

2-7 Copie d'un programme

FR

S1 ON 8:00 OFF 12:00 P02

Sélectionnez dans le menu le type de programme à 1. copier (ex. P Aléatoire) à l'aide des touches ▲▼.

Le numéro du programme clignote.»

Appuyez pour 3 s. sur la touche 2. OK.

Le programme est copié dans la première position » libre de la mémoire.

La première donnée modifiable (sortie) s'affiche » en clignotant.

51 ON 8:00 OFF 12:00 P03

Modifiez les données comme décrit au chap. 2-3.3.

i

Deux programmes ayant les mêmes données ne peuvent pas coexister !

3 Programmes horloge et réglages

1. Appuyez sur la touche MENU pour accéder aux menus disponibles.
2. Faites défiler les différents menus à l'aide des touches ▲▼ et validez en appuyant sur OK.

3-1 Programme Standard

Il permet de programmer une période définie d'un cycle ON et OFF.

i Pour la programmation voir chap. 2-3.

Exemple de programmation de la figure :

Programme Standard ON 08h00 - OFF 12h00

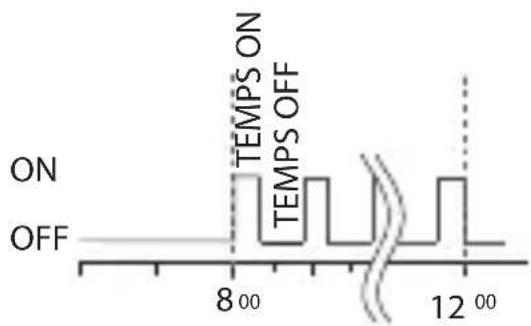

3-2 Programme Aléatoire

Il permet d'activer et désactiver une ou plusieurs sorties de façon aléatoire dans une période préétablie.

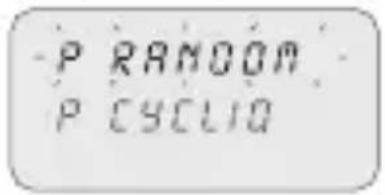

P RAMOOM P CYCLIQ

i Pour la programmation voir chap. 2-3.

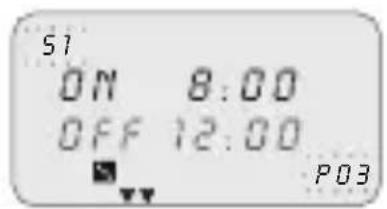

S1 ON 8:00 OFF 12:00 P03

Exemple de programmation de la figure :

Programme Aléatoire ON 08h00 - OFF 12h00

Il permet d'engendrer un ensemble d'impulsions dans une période définie.

i Le temps ON et le temps OFF peuvent varier entre 1 s. et jusqu'à 23:59:59

heures

51 TEMPS ON 2:00:00 m P01

i Pour la programmation voir chap. 2-3.

En outre, réglez l'heure de1. TEMPS ON et TEMPS OFF à l'aide des touches ▲▼.

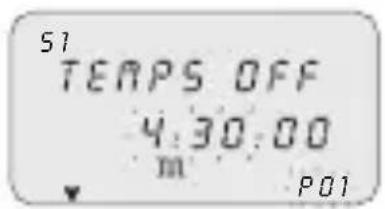

51 TEMPS OFF 4:30:00 m P01

Exemple de programmation :

Programme Cyclique ON 08h00 - OFF 12h00

Temporisation TEMPS ON 10 min et TEMPS OFF 15 min.

3-4 Programme Congés

Il permet de programmer une période de suspension des programmes, par exemple pour une fermeture d'été.

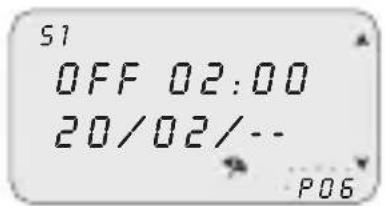

S1 OFF 02:00 20/02/-- P06

Sélectionnez le Congés P comme décrit au chap. 1. 2-3.

Programmez l'heure de début suspension (OFF) à 2. l'aide des touches ▲▼.

Validez en appuyant sur 3. OK.

Programmez la date de début suspension à l'aide 4. des touches ▲▼ dans le format ji/mm.

Programmez l'heure et la date de fin suspension 5. (ON) comme décrit aux points 2 à 4.

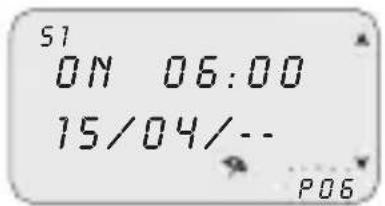

S1 ON 06:00 15/04/-- P06

3-5 Liste PRG

Ce menu permet de visualiser, modifier ou supprimer tout programme stocké en mémoire.

COMGES P LISTE PRO

LIBRE 61

S1 ON 8:00 OFF 12:00 P02

1. Faites défiler jusqu'à « LISTE PRG » à l'aide des touches ▲▼.

Validez en appuyant sur 2. OK.

Le nombre de programmes libres s'affiche.»

Le premier programme présent dans la mémoire » apparaît

Sélectionnez le programme désiré à l'aide des 3.

touches ▲▼.

Pour les informations sur comment vérifier, modifier ou supprimer les données, reportez-vous aux chap. 2-2 jusqu'au chap. 2-4.

3-6 Suppression

Ce menu permet plusieurs types de suppression.

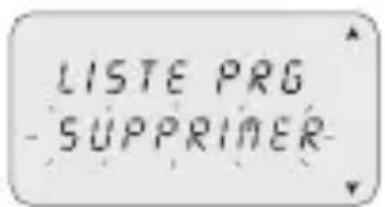

LISTE PRG SUPPRIMER

1. Faites défiler jusqu'à Supprimer à l'aide des touches

Validez en appuyant sur 2. OK.

Vous accédez au type de suppression dans le » sous-menu (voir tableau ci-après).

Sélectionnez le type de suppression à l'aide des » touches ▲▼.

1. Validez la suppression en appuyant sur OK.

La touche MENU permet d'annuler la suppression.

Sous-menus Fonction
UNIQUE PR El	e supprime les programmes uniques sélectionnés
TOUS PR	Elle supprime tous les programmesTous les programmes en mémoire seront supprimés !
CONGÉS P	Elle supprime tous les programmes congés

3-7 Manuel

Il permet de forcer manuellement l'état des sorties indépendamment du programme actif. Programmations possibles :

Mode forçage	Symbole sur afficheur	Sortie-Condition	Fonction forçage
AUTO 51		52	Aucun forçage sur la sortie, gestion depuis le programme
PERM		51 On52 On	Sortie active en permanence.
PERM 51 OFF		52 OFF	Sortie désactivée en permanence.
TEMP		51 On52 On	Sortie activée jusqu'à une intervention programme suivante.
TEMP		51 OFF52 OFF	Sortie désactivée jusqu'à une intervention programme suivante.

Activation d'un forçage

屏 On S1 TEMP

1. Sélectionnez le sous-menu « MANUEL » à l'aide des touches ▲▼

Validez en appuyant sur 2. OK.

Appuyez sur les touches associées (voir chap.1-6) 3. pour choisir la sortie (modèles double sortie uniquement).

L'afficheur présente les informations sur la sortie » ou les sorties (voir tableau ci-dessus).

Programmez le type de forçage à l'aide des touches 4.

Validez le choix en appuyant sur 5. OK. Retour à la page-écran principale.»

» L'afficheur présente le type de forçage appliqué à la sortie.

Désactivation d'un forçage

1. Appuyez sur les touches associées de la sortie à désactiver (voir chap.1-6) pour 2 s. environ.

Pour désactiver en utilisant le menu, il vous suffit de sélectionner le mode « AUTO » (voir paragraphe « Activation d'un forçage »).

3-8 Options

Il permet de programmer plusieurs paramètres de l'horloge.

1. Sélectionnez « OPTIONS » à l'aide des touches ▲▼. Validez en appuyant sur 2. OK. Voici les sous-menus.»

3-8-1 Langues

Il permet de programmer la langue d'interface désirée.

LANGUAGE REGUL H

1. Sélectionnez le sous-menu « LANGUAGE » à l'aide des touches ▲▼. Validez en appuyant sur 2. OK. Sélectionnez la langue désirée à l'aide des touches 3. ▲▼. Validez en appuyant sur 4. OK.

DEUTSCH FRANÇAIS

3-8-2 Régul H

Il permet de programmer la date et l'heure de l'appareil.

i En cas de réinitialisation la date doit être de nouveau programmée.

LANGUAGE REGUL H

1. Sélectionnez le sous-menu « REGUL H » à l'aide des touches ▲▼ Validez en appuyant sur 2. OK. En outre, réglez AN, MOIS, JOUR, HEURE 3. MINUTES à l'aide des touches ▲▼

i Une seule pression des touches déplace le champ des minutes. Une pression prolongée des touches déplace le champ des heures.

Validez en appuyant sur 4. OK. Date et heure sont programmées.» Programmation de « ETE/HIVER »»

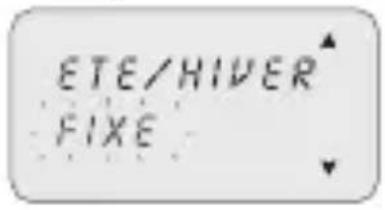

Changement heure d'hiver/heure d'été

Sélectionnez le type de commutation à l'aide des 1. touches ▲▼.

Validez en appuyant sur 2. OK.

Programmez les valeurs (voir tableau) à l'aide des 3. touches ▲▼.

Validez en appuyant sur 4. OK.

Sélections possibles sur l'afficheur	Commutation été (heure d'été)	Commutation hiver (heure d'hiver)
AUCUN	Aucune Aucune
EUROPE	Dernier dimanche du mois de mars	Dernier dimanche du mois d'octobre
USA	Deuxième dimanche du mois de mars	Premier dimanche du mois de novembre
LIBRE	Semaine/jour (dim.) librement programmés	Semaine/jour (dim.) librement programmés
FIXE	Date fixe librement pro-grammée (ex. 28/02)	Date fixe librement pro-grammée (ex. 29/10)

Fuseau horaire GPS (modèles GPS et DCF77 uniquement)

Réglage de l'heure locale en ajoutant/soustrayant le nombre d'heures par rapport à l'heure universelle dénommé T ZONE (ex. Italie, T ZONE +1).

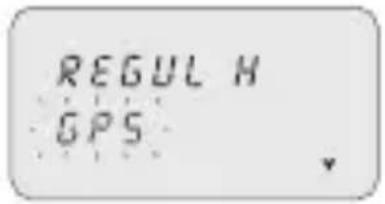

REGUL H GPS

i Après le réglage REGUL H (voir chap. 3-8-2).

Sélectionnez « GPS » à l'aide des touches ▲▼.

Validez en appuyant sur 2. OK.

Sélectionnez le type Eté/Hiver (voir tableau 3. ci-dessus).

ETE/HIVER -TZONE +1

Programmez le nombre d'heures de T ZONE à l'aide 4. des touches ▲▼.

Validez en appuyant sur 5. OK.

Le changement d'heure est programmé »

Retour à la page-écran principale.»

Fuseau horaire DCF77 (modèles GPS et DCF77 uniquement)

Le récepteur, différemment du GPS transmet l'heure avec la correction heure d'hiver/heure d'été. Vous devez programmer le nombre d'heures correct par rapport à la position de Francfort

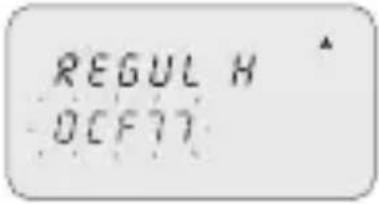

REGUL H OCFTT

1. Sélectionnez « DCF77 » à l'aide des touches ▲▼.

Validez en appuyant sur 2. OK.

Programmez le nombre T ZONE comme décrit aux 3. points précédents 4 et 5.

3-8-3 Entrée externe

Elle permet d'exécuter des fonctions de forçage manuelles de ON et OFF à distance, (voir chap. 3), à l'aide de boutons ou d'interrupteurs.

i Fonction non disponible pour les modèles SYNCHRO (l'article « EXT INPUT » n'est pas disponible dans le menu « OPTIONS »).

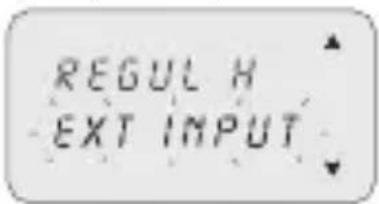

REGUL H EXT INPUT

1. Sélectionnez le sous-menu « EXT INPUT » à l'aide des touches ▲▼.

Validez en appuyant sur 2. OK.

Sélectionnez le type de commutation (voir tableau 3. suivant) à l'aide des touches ▲▼.

Validez en appuyant sur 4. OK.

Pour désactiver la programmation effectuée, répétez les actions 1 et 2. Validez la sélection « DESACTIVER » en appuyant sur OK.

Sélection afficheur	Sortie S1 ou S2 (double sortie)	Symbole	Fonction Com-	mande externe
PERM ON	OFF		Forçage permanent de la sortie sur ON ou OFF.
TEMP	-		Forçage temporaire de la sortie jusqu'à la commutation suivante d'un programme précédemment défini.
TIMER ON	OFF		Forçage d'une sortie tempori-sée (ex. commande éclairage escaliers)Temps réglable en format hh:mm:ss.

3-8-4 Entretien

Il permet de programmer une période de fonctionnement ON pour chaque sortie. Cette période expirée, l'horloge signale la nécessité d'intervenir par le message « S1 ENTRET » ou « S2 ENTRET », en alternance avec la date courante.

ENTRETIEN 51 000400

1. Sélectionnez le sous-menu « ENTRETIEN » à l'aide des touches ▲▼.

S1 clignote.»

Sélectionnez la sortie à l'aide des touches 2. (modèle double sortie). Validez en appuyant sur 3. OK. Programmez le nombre d'heures à l'aide des 4. touches ▲▼.

Validez en appuyant sur 5. OK.

i Pour modifier ou reprogrammer des valeurs, suivez les instructions 1 à 5.

Suppression du message d'entretien

i Appuyez sur la touche OK pour 2 s. dans la page-écran principale, pour supprimer le message « ENTRET » présent sur l'afficheur.

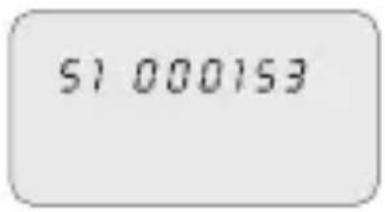

3-8-5 Compteur d'heures

Il permet d'afficher les heures en état ON des sorties.

ENTRETIEN COMPTE H

51 000153

1. Sélectionnez le sous-menu « COMPTE H » à l'aide des touches ▲▼.

Validez en appuyant sur 2. OK.

Sélectionnez la sortie à l'aide des touches 3.

Sur l'afficheur apparaissent les heures de » fonctionnement.

i Appuyez sur les touches ▲ + ▼ pour remettre à zéro.

3-8-6 Rétroéclairage

Il permet de régler le temps de rétroéclairage de l'afficheur.

COMPTE H RETRO-ECL

RETRO-ECL FIXE ON

1. Sélectionnez le sous-menu « RETRO-ECL » à l'aide des touches ▲▼.

Validez en appuyant sur 2. OK.

Sélectionnez FIXE ON, FIXE OFF ou TEMP 6 S à 3. l'aide des touches ▲▼.

Validez en appuyant sur 4. OK.

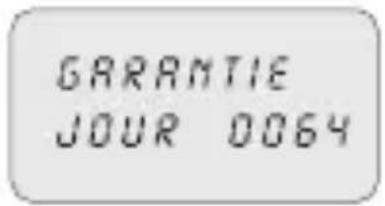

3-8-7 Garantie

Il permet d'afficher en jours le temps écoulé depuis la mise en service de l'horloge.

RETRO-ECL -GARANTIE

1. Sélectionnez le sous-menu « GARANTIE » à l'aide des touches ▲▼.

Validez en appuyant sur 2. OK.

Sur l'afficheur apparaît la période, comme décrit » ci-dessus.

i Le comptage ne peut pas être mis à zéro.

4 Dispositif Mémoire Externe (EMD)

Le dispositif EMD est une carte de mémoire externe en mesure de gérer 64 programmes, y compris les congés.

La mémoire EMD est la clé de programmation D KEY.

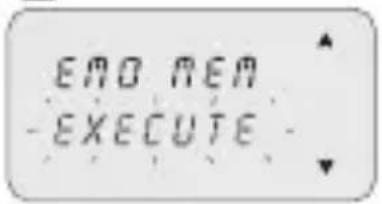

END MEN EXECUTE

Insérez la mémoire EMD.1.

Sur l'afficheur apparaît le menu de gestion de la » mémoire.

Sélectionnez le sous-menu désiré (voir tableau) à 2.

l'aide des touches ▲▼.

1. Validez chaque choix en appuyant sur OK.

Sous-menus Fonction Remarques
EXECUTE	Exécution des programmes directement d’EMD	Les programmes ne sont exécutés que par EMD
SAUVE > EMD	Sauvegarde de la mémoire entière de l’horloge sur EMD	Recouvrement de tous les programmes déjà présents dans l’EMD
COPI > EMD	Copie du contenu entier d’EMD sur la mémoire de l’horloge	Recouvrement de tous les programmes présents dans l’horloge
LIRE	Lecture des programmes d’EMD	N’affiche que les programmes présents dans l’EMD
CONGE > EMD	Copie des programmes Congés de l’horloge à l’EMD	Recouvrement de tous les programmes Congés présents dans l’EMD
CONGE < EMD	Copie des programmes Congés de l’EMD à l’horloge.	Recouvrement de tous les programmes présents dans l’horloge
SUPPRIMER	Suppression de tous les programmes présents dans l’EMD.	Suppression définitive de la mémoire EMD entière.

EMO MEN RMMULER

1. Appuyez sur la touche MENU pour quitter.

2. Validez le choix « ANNULER » en appuyant sur OK.

La mémoire EMD est exclue de l'horloge.»

La mémoire EMD n'est plus reconnue.»

Inhaltsverzeichnis
