D2 Synchro - Interruttore orario digitale ABB - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Interruttore orario digitale
Marca	ABB
Modello	D2 Synchro
Tensione di alimentazione	230 V c.a. +/- 10% (50-60 Hz)
Numero di uscite	2 (relè)
Tipo di uscita	Relè a contatto in scambio libero di potenziale (N.O. 16(10)A / N.C. 16(2)A)
Programmi memorizzabili	64
Programmi speciali	Casuale, Ciclico, Ferie
Ingresso esterno	Sì (forzatura a distanza)
Forzatura manuale	Sì (permanente o temporanea)
Memoria esterna (EMD)	Sì (chiave D KEY)
Ricevitore GPS/DCF77	Opzionale
Grado di protezione	IP20
Temperatura di funzionamento	-5 °C a +55 °C
Temperatura di stoccaggio	-10 °C a +65 °C
Assorbimento (doppia uscita)	7,8 VA
Sezione dei cavi	1...6 mm²
Riserva di carica (batteria al litio)	6 anni
Precisione	+/- 0,5 s/giorno a 25 °C
Potenza max pilotabile	3000 W (sotto 230 V)
Lingue dell'interfaccia	Francese, Inglese, Tedesco, Italiano, Spagnolo, Svedese, Portoghese, Olandese, Russo, Polacco, Greco
Norma	CE (EN60730-2-7)
Manutenzione programmabile	Sì (contatore ore, messaggio di manutenzione)
Retroilluminazione	Regolabile (fissa ON/OFF o temporizzata 6 s)
Sicurezza	Installazione da personale qualificato; batteria non rimovibile; smaltimento mediante raccolta differenziata

Domande frequenti - D2 Synchro ABB

Come programmare un orario standard?

Premere MENU, selezionare P STANDARD con ▲▼, confermare con OK. Scegliere un programma libero, quindi impostare l'uscita, il giorno, l'ora di inizio (ON) e di fine (OFF), ed eventualmente un periodo annuale.

Come impostare data e ora?

Nel menu OPTIONS, scegliere REGUL H. Impostare anno, mese, giorno, ora e minuti con ▲▼, confermare con OK. Programmare anche il cambio estate/inverno (EUROPE, USA, ecc.).

Come utilizzare la forzatura manuale?

Dalla schermata iniziale, utilizzare le combinazioni di tasti: per una forzatura temporanea, premere contemporaneamente ▲ e ▼ (uscita 1 e 2); per una forzatura permanente, tenere premuto ▲+▼ per 2 s. È possibile anche accedere dal menu MANUEL.

Cosa succede in caso di blackout?

L'apparecchio conserva data e ora grazie a una batteria al litio (riserva fino a 6 anni). Il display lampeggia per 2 minuti, poi entra in standby. Premere un tasto o ripristinare la rete per riattivare il display.

Come eliminare un programma?

Dal menu SUPPRIMER, scegliere UNIQUE PRG per eliminare un programma specifico, TOUS PR per cancellare tutto, o CONGÉS P per i programmi ferie. Confermare con OK.

Come copiare un programma?

Selezionare il programma da copiare nell'elenco, quindi tenere premuto OK per 3 s. Il programma viene copiato nella prima posizione libera. Successivamente è possibile modificare i dati (uscita, giorno, orari).

Come utilizzare la memoria esterna (chiave D KEY)?

Inserire la chiave nell'apposito alloggiamento. Il display mostra il menu EMD. È possibile EXECUTE (eseguire dalla chiave), SAUVE > EMD (salvare l'orologio), COPI < EMD (copiare nell'orologio), LIRE, CONGE o SUPPRIMER la chiave.

Come cambiare la lingua dell'interfaccia?

Andare su OPTIONS > LANGUAGE. Selezionare la lingua desiderata (francese, inglese, tedesco, ecc.) con ▲▼, confermare con OK.

Come regolare la retroilluminazione?

In OPTIONS > RETRO-ECL, scegliere FIXE ON (sempre acceso), FIXE OFF (spento) o TEMP 6 s (si spegne dopo 6 secondi). Confermare con OK.

Cosa significa il messaggio 'ENTRET' e come eliminarlo?

Il messaggio 'S1 ENTRET' o 'S2 ENTRET' appare dopo un certo tempo di funzionamento programmato in ENTRETIEN. Per eliminarlo, tenere premuto OK per 2 s sulla schermata iniziale.

MANUALE UTENTE D2 Synchro ABB

Interruttore orario digitale

Int. horario digitale

Horloge digitale

V.le dell'Industria, 18

20010 Vittuone (MI)

ITALY

ABB

D KEY

1) 2)

3)

5-2) D1 PLUS 24, D1 PLUS 110

1 3 5 7 L C1 2 4 6 8 N E1 N/- L/+

5-3) D2, D2 PLUS

1 3 5 7 L S1 C2 2 4 6 8 N N L E2 En

4)

5-1) D1, D1 PLUS

1 3 5 7 L C1 2 4 6 8 N N L E1

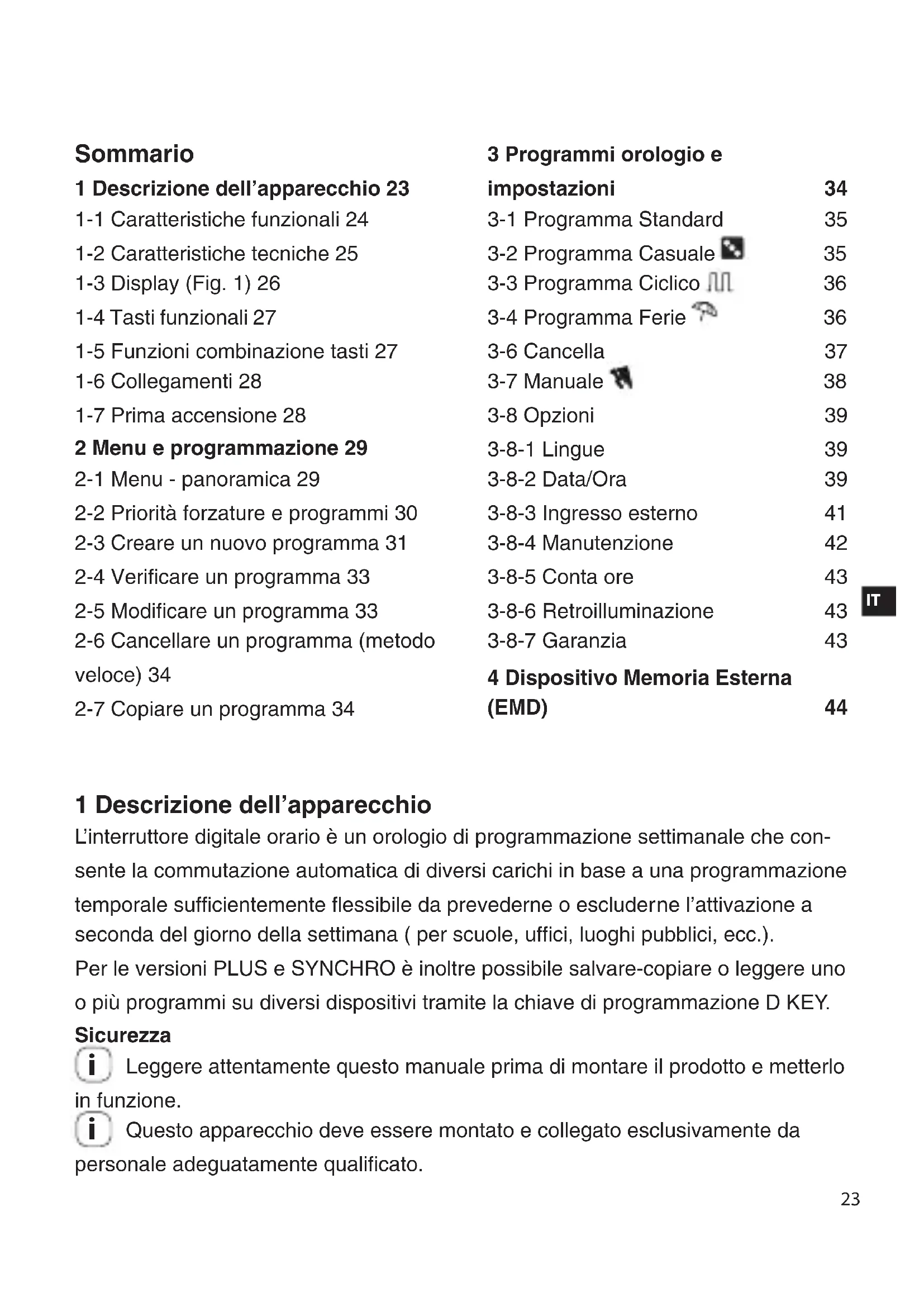

1 Descrizione dell'apparecchio 23

1-1 Caratteristiche funzionali 24

1-2 Caratteristiche tecniche 25

1-3 Display (Fig. 1) 26

1-4 Tasti funzionali 27

1-5 Funzioni combinazione tasti 27

1-6 Collegamenti 28

1-7 Prima accensione 28

2 Menu e programmazione 29

2-1 Menu - panoramica 29

2-2 Priorità forzature e programmi 30

2-3 Creare un nuovo programma 31

2-4 Verificare un programma 33

2-5 Modificare un programma 33

2-6 Cancellare un programma (metodo veloce) 34

2-7 Copiare un programma 34

3 Programmi orologio e

impostazioni 34

3-1 Programma Standard 35

3-2 Programma Casuale 35

3-3 Programma Ciclico 36

3-4 Programma Ferie 36

3-6 Cancella 37

3-7 Manuale 38

3-8 Opzioni 39

3-8-1 Lingue 39

3-8-2 Data/Ora 39

3-8-3 Ingresso esterno 41

3-8-4 Manutenzione 42

3-8-5 Conta ore 43

3-8-6 Retroilluminazione 43

3-8-7 Garanzia 43

4 Dispositivo Memoria Esterna (EMD)

1 Descrizione dell'apparecchio

L'interruttore digitale orario è un orologio di programmazione settimanale che consente la commutazione automatica di diversi carichi in base a una programmazione temporale sufficientemente flessibile da prevederne o escluderne l'attivazione a seconda del giorno della settimana ( per scuole, uffici, luoghi pubblici, ecc.).

Per le versioni PLUS e SYNCHRO è inoltre possibile salvare-copiare o leggere uno o più programmi su diversi dispositivi tramite la chiave di programmazione D KEY.

Sicurezza

i Leggere attentamente questo manuale prima di montare il prodotto e metterlo in funzione.

i Questo apparecchio deve essere montato e collegato esclusivamente da personale adeguatamente qualificato.

i L'apparecchio contiene una batteria non rimovibile e non deve essere smaltito come rifiuto urbano, essendo soggetto a raccolta separata per evitare danni all'ambiente. Nel rispetto della Direttiva 2006/66 e delle leggi nazionali di

recepimento per lo smaltimento del prodotto a fine vita, il mancato rispetto di quanto sopra è sanzionato dalla Legge.

1-1 Caratteristiche funzionali

Modello (serie)	D1 D1	Plus	D1 Synchro	D2 D2	Plus	D2 Synchro
Canali (circuiti) 1 2
Programmi memo-rizzabili	64
Programmi speciali(P Casuale, P Ciclico,P Ferie)	√
Orario settimanale/annuale	√
Ingresso esterno	√	√		√	√
Forzatura manuale	√
Dispositivo memoriaesterna EMD		√	√		√	√
Ricevitore GPS oDCF77 (opzione)			√			√

1-2 Caratteristiche tecniche

Tensione alimentazione 230 V c.a. +/- 10%	110 V c.a. +/- 10% (D1 Plus 110)24 V c.a. / c.c. +/- 10% (D1 Plus 24)
Frequenza 50-60 Hz
Grado di protezione IP20
Tipo di uscita Relè a contatto in scambio	libero da potenziale;contatto N.O. = 16(10)A / 250V~ (a corrente limitata con Resistenza per Zero Crossing di elevato valore);contatto N.C. = 16(2)A / 250V~contatti N.O./N.C.= 16(2)A / 250V~ (D1 Plus 24, D1 Plus 110)
Portata massima AC N.O. 16(10)A / N.C	16(2)AN.O./N.C. 16(2) (D1 Plus 24, D1 Plus 110)
Temperatura funzionamento da -5 oC a +55 oC
Temperatura stoccaggio da -10 o C a +65 o C
Assorbimento/Autoconsumo 6.5 VA monocanale / 7.8 VA bicanale
Sezione dei cavi ai morsetti 1...6 mm2
Normativa marcata CE LVD/EMC EN607	30-2-7
Lingue disponibili nell'apparecchio Italiano	Inglese, Tedesco, Francese, Spagnolo, Svedese, Portoghese, Olandese, Russo, Polacco, Greco
Riserva di carica in caso di mancanza rete	6 anni dalla prima accensione, garantita da pila al litio
Tensione impulsiva nominale 4kV
Precisione di funzionamento + 0,5 sec/gg a 25 °C
Potenza massima pilotabile
[w668]
3000W 3000W 1100W			900W(125 μF)	7W ÷ 23W (max.23 lamp.)
Modelli D1 PLUS 24 - D1 PLUS 110
2300W 2300W 1000W			500W(70 μF)	7W ÷ 23W (max.18 lamp.)

1-3 Display (Fig. 1)

C1/C2	Canale 1/Canale 2 OFF/ Canale disattivato
	Forzatura manuale del canale	[y3WC]	ON / Canale attivo
	Programmi casuali Programmi ciclici
	Icona Ferie Blocco tastiera
	Indicazione ricezione segnale GPS o DCF77		Navigazione in su
	N. programma selezionato P01-P64		Navigazione in giù

La barra rigata del display mostra inoltre:

Stato di avanzamento, vedi Fig.2 (es. cancellazione vedi cap.3-6).

Visualizzazione delle ore, vedi Fig.3.

Il display mostra in maniera alternata (per alcuni secondi) la Data/Ora ed i

programmi o forzature impostate.

1-4 Tasti funzionali

	Permette di entrare nel menu principale (da schermata iniziale). Permette di uscire da qualsiasi impostazione.
	Permette di scorrere un elenco in alto. Incrementa un valore numerico o cambia un parametro. Tenuto premuto permette la visualizzazione fissa dello stato del canale 1 fino al rilascio del tasto (in normale funzionamento).
	Permette di scorrere un elenco in basso. Decrementa un valore numerico o cambia un parametro. Tenuto premuto permette la visualizzazione fissa dello stato del canale 2 (modelli bicanali) fino al rilascio del tasto (in normale funzionamento).
	Conferma l'impostazione proposta.
	Esegue un reset dell'apparecchio (NOTA: I programmi e impostazioni ingresso esterno non vengono cancellati).

1-5 Funzioni combinazione tasti

Funzione Combinazione tasti
Bloccare / sbloccare tasti (→).	2 sec.
Forzatura manuale temporanea canale 1 e 2 (vedi cap. 3-7).Alternando la pressione si passa da TEMP ON a TEMP OFF.

Funzione Combinazione tasti
Forzatura manuale permanente canale 1 e 2 (vedi cap. 3-7).Premendo per 2 sec. si accede a PERM e alternare pressione si passa da PERM ON a PERM OFF.
	2 sec.	2 sec.
Torna in modalità AUTO (in caso è stata attivata una qualsiasi forzatura manuale).
	2 sec.	2 sec.

Per eseguire una delle funzioni sopra descritte si deve necessariamente essere sulla schermata iniziale

1-6 Collegamenti

i Distanza massima per ingresso esterno: 100 m.

Collegamento modelli monocanali e bicanali

Vedi schema da Fig. 5-1 a Fig.5-3.

Collegamento modelli Synchro

Modelli Synchro monocanali o bicanali con GPS o Antenna DCF77.

Vedi schema da Fig. 6-1 a Fig.6-2.

1-7 Prima accensione

L'apparecchio viene fornito privo di impostazioni.

1. Premere RESET con oggetto a punta per sbloccare l'apparecchio (vedi Fig.4).

Impostare i seguenti dati:2.

LINGUE (vedi cap. 3-8-1).

DATA/ORA (Anno, Mese, Giorno, Ora, Zona orario (vedi cap. 3-8-2)).

In caso di mancanza dell'energia elettrica (es. "blackout"), la DATA/ORA resta memorizzata, inoltre l'interruttore digitale:

disabilità il/i relè,

disattiva la retroilluminazione, se attiva,

visualizza data e ora lampeggianti per 2 minuti, per poi passare in modalità stand-by (display spento) mantenendo in memoria tutti i dati programmati, sino al ripristino della tensione di rete o tramite la pressione prolungata per 1 sec. di un tasto che fa ripartire il conteggio per la modalità stand-by.

2 Menu e programmazione

2-1 Menu - panoramica

I menu elencati da 1 a 8 sono nella sequenza presente nell'apparecchio.

N. PRG LIBERO

CANALE (solo

bicanali)

GIORNO

ORA ON/OFF

FINE/ANNURALE

N. PRG LIBERO

CANALE (solo

bicanali)

GIORNO

ORA ON/OFF

FINE/ANNURALE

N. PRG LIBERO

CANALE (solo

bicanali)

GIORNO

ORA ON/OFF

TEMPO ON/OFF

FINE/ANNUALE

N. PRG LIBERO

CANALE (solo

bicanali)

ORA OFF

GIORNO/MESE OFF

ORA ON

GIORNO/MESE ON

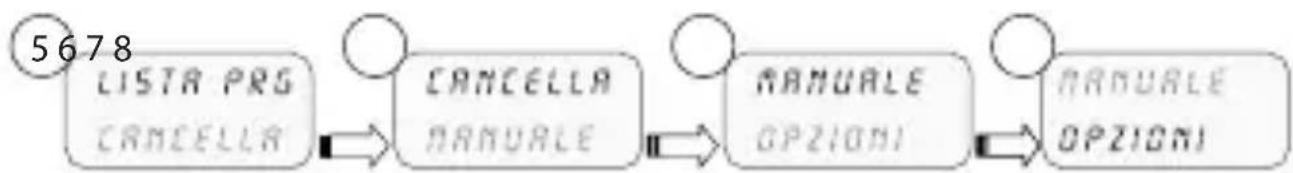


VERIFICA

MODIFICA

CANCELLA

SINGOLO PRG

TUTTI I PRG

FERIE

CANALE (solo

bicanali)

AUTO

PERM OFF

PERM ON

TEMP ON

TEMP OFF

LINGUR

DATA/ORA

INGRESSO-ESTERNO *

MANUTENZIONE

CONTRAORE

RETROILLUMINAZIONE

GARANZIA

Premere il tasto 1. MENU.

Compare il primo menu selezionabile (P Standard)»

Scorrere i vari menu tramite tasti ▲.

Confermare il menu desiderato con 3. OK.

2-2 Priorità forzature e programmi

i Ad ogni tipo di programma viene assegnata una priorità, come da rappresentazione a fianco.
i Tenere conto delle priorità quando vengono programmati diversi tipi di programmi per lo stesso periodo di tempo.

Priorità massima

Forzatura manuale

Ingresso esterno

Memoria esterna EMD

ProgrammaFerie

ProgrammaCiclico/Casuale

Programma Standard

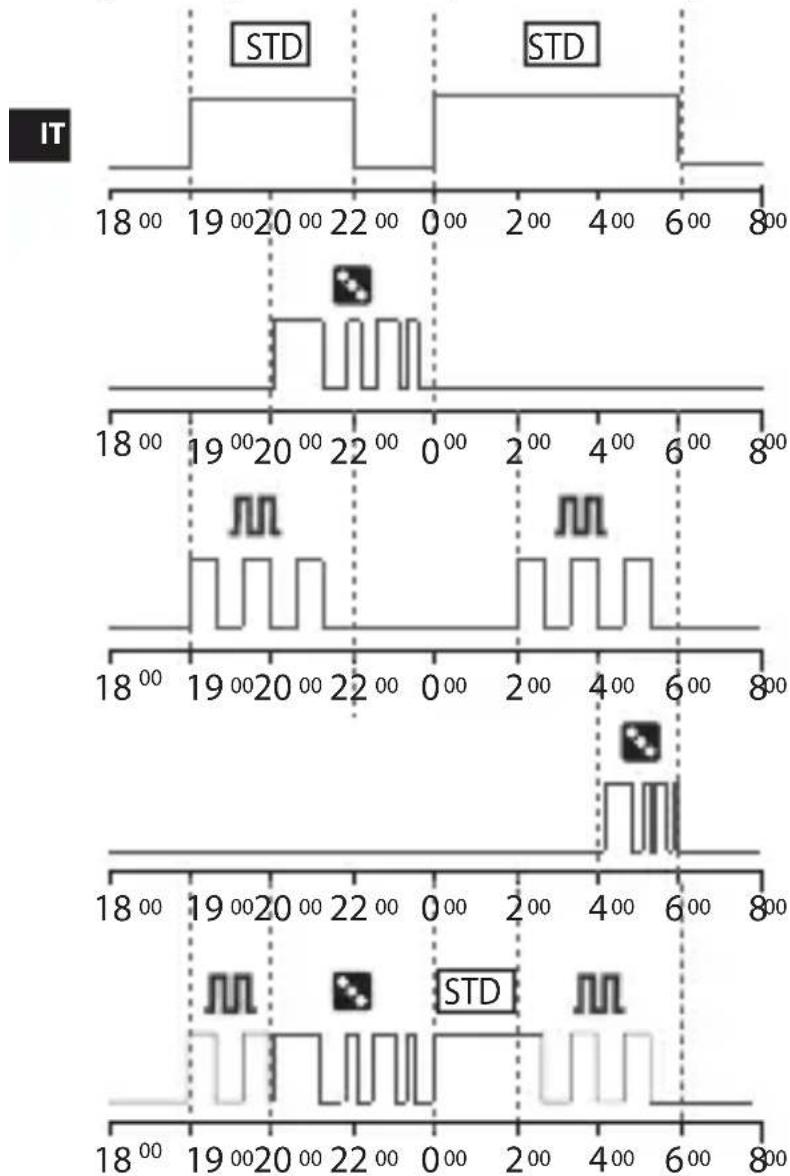

P01: Programma Standard ON 19:00 - OFF 22:00
P02: Programma Standard ON 00:00 - OFF 06:00
P03: Programma Casuale ON 20:00 - OFF 00:00
P04: Programma Ciclico ON 19:00 - OFF 22:00
P05: Programma Ciclico ON 02:00 - OFF 06:00
P06: Programma Casuale ON 04:00 - OFF 06:00

Comportamento del carico di uscita con i programmi da P01 a P06, secondo le priorità.

2-3 Creare un nuovo programma

i Procedura valida per tutti i tipi di programmi. Ulteriori impostazioni vengono descritte nei singoli programmi.

Sezione del tipo di programma (esempio con P Standard):

P STANOR P CASURALE

Premere il tasto 1. MENU.

Selezionare tipo di programma tramite tasti 2.

Confermare scelta con 3. OK.

Compare il numero di programmi liberi per 3 sec.»

Compare primo programma in memoria.»

Premere per 2 sec. il tasto 4..

Il display mostra il primo programma vuoto.»

Confermare con 5. OK.

Il numero del programma è selezionato.»

Segue l'impostazione del canale.»

LIBERI 61

P STANOAR VUDO P02

Scegliere il canale (solo modelli bi-canale)

C1 C2 P STANOR CANALE PO2

1. Impostare il canale (bicanali) tramite tasti ▲▼.

» C1/C2 o entrambi lampeggiano.

Confermare con 2. OK.

» Il canale è impostato.

» Segue l'impostazione del giorno.

Impostare giorno

Sezione del giorno o di un gruppo di giorni in cui il programma deve essere eseguito.

P STANOAR GIORMO P02

1234567

Impostare il giorno o il gruppo di giorni tramite 1. tasti ▲▼.

La freccia lampeggiante indica il giorno o gruppo » di giorni selezionato.

Confermare con 2. OK.

Segue l'impostazione ORA/ON.»

Impostare ORA/ON

PROGRAMA ON 0:00 P02

PROGRAMMA ON 1:00:00 P02

Impostare orario di inizio programma tramite tasti nel formato hh/mm.

i Singola pressione tasti sposta campo minuti. Pressione prolungata tasti sposta campo ore.

Confermare con 2. OK.

Compare il campo dei secondi.»

Impostare i secondi tramite tasti 3.

Confermare con 4. OK.

L'orario inizio programma è stato impostato»

Segue l'impostazione di ORA/OFF.»

Impostare ORA/OFF

ON 1:00:00 OFF 8:00:00 P02

FIME P ANNUALE P02

Impostare orario di fine programma tramite tasti 1.

i Ripetere le operazioni come per ORA/ON.

Confermare con 2. OK.

L'orario di fine programma è stato impostato.»

1. Confermare fine programma con OK.

Impostare PERIODO ANNUALE

Permette di impostare un periodo definito, nel quale il programma impostato precedentemente deve essere eseguito.

Il periodo definito nel programma annuale viene ripetuto ciclicamente ogni anno.

FINE P ANNUALE PO2

Impostare inizio e fine periodo nel formato 1. gg/mm/--tramite tasti ▲▼.

Confermare ogni campo con 2. OK.

Il periodo annuale è impostato.»

10/01/.. 15/02/.. P02

1. Premere il tasto MENU per uscire dalla programmazione.

2-4 Verificare un programma

Si accede ai menu dei programmi desiderati (P standard, P ciclico...) con il tasto MENU.

-P CASUARE P CICLICO

Selezionare dal menu il tipo programma (es. P 1. Casuale) tramite tasti ▲▼.

Confermare con 2. OK.

Vengono visualizzati i programmi dello stesso tipo » in memoria.

C1 ON 8:00 OFF 12:00 P02

Selezionare il programma da verificare tramite 3. tasti ▲▼.

Il display mostra ciclicamente le impostazioni.»

2-5 Modificare un programma

1. Confermare il programma da modificare con OK.
2. Impostare i nuovi valori come descritto nel cap. 2-3.

2-6 Cancellare un programma (metodo veloce)

P CASURALE P CICILICO

Selezionare dal menu il tipo di programma da 1.

cancellare tramite tasti ▲▼.

Esempio: P casuale»

Premere contemporaneamente tasti ▲▼ per 2 sec.

Il display mostra "CANCELLA".»

Confermare con 3. OK.

Il display mostra "VUOTO".»

Il programma è cancellato.»

C1 CANCELLA P02

C1 P. CASUARE VUOTO P02

IT

2-7 Copiare un programma

C1 ON 8:00 OFF 12:00 P02

Selezionare dal menu il tipo di programma da copiare 1.

(es. P Casuale) tramite tasti ▲▼.

Il numero programma lampeggia.»

Premere per ca. 3 sec. tasto 2. OK.

Il programma viene copiato nella prima posizione »

libera della memoria.

Viene visualizzato il primo dato modificabile »

(canale) lampeggiante.

Modificare dati come descritto nel cap. 2-3.3.

C1 ON 8:00 OFF 12:00 P03

Non possono coesistere 2 programmi con gli stessi dati!

3 Programmi orologio e impostazioni

1. Premere il tasto MENU per accedere ai menu disponibili.
2. Scorrere i menu tramite tasti ▲▼ e confermare con OK.

3-1 Programma Standard

Permette di impostare un periodo definito di un ciclo ON e OFF.

P STANÓAR P CASUALE

i Per la programmazione vedi cap. 2-3.

Esempio impostazione da immagine:

Programma Standard ON ora 8:00, OFF ora 12:00.

3-2 Programma Casuale

Permette di attivare e disattivare uno o più canali in maniera casuale entro un periodo stabilito.

P CASUALE P CICILICO

i Per la programmazione vedi cap. 2-3.

C1 ON 8:00 OFF 12:00 P03

Esempio impostazione da immagine:

Programma Casuale ON ora 8:00, OFF ora 12:00.

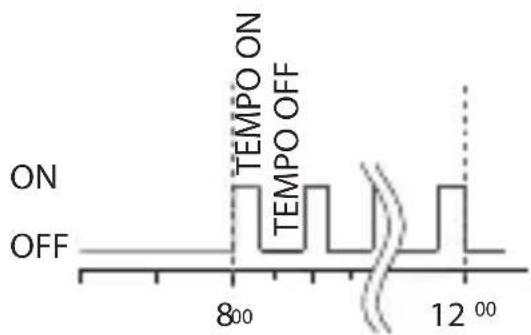

3-3 Programma Ciclico

Permette di eseguire una serie di impulsi entro un periodo definito.

Il tempo ON e il tempo OFF possono variare da 1 sec. fino a 23:59:59 ore

C1 TEMPO ON 0:10:00 m P01

Per la programmazione vedi cap. 2-3.

In aggiunta impostare l'ora di1. TEMPO ON e TEMPO OFF tramite tasti ▲▼.

C1 TEMP0 OFF 0.15:00 m P01

Esempio impostazione:

Programma Ciclico ON ora 8:00, OFF ora 12:00;

Temporizzazione TEMPO ON 10 min e TEMPO OFF 15 min.

3-4 Programma Ferie

Permette di impostare un periodo di sospensione dei programmi, ad esempio per chiusura estiva.

Selezionare il P Ferie come descritto al cap. 2-3.1.

Impostare l'ora d'inizio sospensione (OFF) tramite 2. tasti ▲▼.

[1] ON 06:00 15/04/-- P06

Confermare con 3. OK.

Impostare la data di inizio sospensione tramite tasti 4. ▲▼ in formato gg/mm/--

Impostare l'ora e la data di fine sospensione (ON) 5. come nell'operazione da 2 a 4.

3-5 Lista PRG

Questo menu permette di visualizzare, modificare o cancellare qualsiasi programma in memoria.

P FERIE LISTA PRG

LIBERI 61

C1 ON 8:00 OFF 12:00 P02

Scorrere fino a "LISTA PRG" tramite tasti▲▼

Confermare con2. OK.

Compare il numero di programmi liberi.»

Viene visualizzato il primo programma in memoria.» Selezionare il programma desiderato tramite tasti 3.

i Per sapere come verificare, modificare o cancellare i dati, vedi dal cap. 2-2 al cap. 2-4.

3-6 Cancella

Questo menu permette diversi tipi di cancellazione.

LISTA PRG CANCELLA

1. Scorrere fino a Cancella tramite tasti ▲▼.

Confermare con 2. OK.

Si accede al tipo di cancellazione nel sottomenu » (vedi tabella seguente).

Selezionare tipo di cancellazione tramite tasti

1. Confermare una cancellazione con OK.

Con il tasto MENU si annulla la cancellazione.

Sottomenu Funzione
SING PRG	Cancella singoli programmi selezionati
TUTTI PRG	Cancella tutti i programmiTutti i programmi in memoria verranno cancellati!
P FERIE	Cancella tutti i programmi ferie

3-7 Manuale

Permette di forzare manualmente lo stato delle uscite indipendentemente dal programma attivo. Impostazioni possibili:

Modo forzatura	Simbolo display	Canale-Condizione	Funzione forzatura
AUTO C1		C2	Nessuna forzatura sul canale, gestione da programma.
PERM		C1 OnC2 On	Canale permanente attivato.
PERM	[YSAC]	C1 OFFC2 OFF	Canale permanente disattivato.
TEMP		C1 OnC2 On	Canale attivato fino ad un prossimo intervento programma.
TEMP		C1 OFFC2 OFF	Canale disattivato fino ad un prossimo intervento programma.

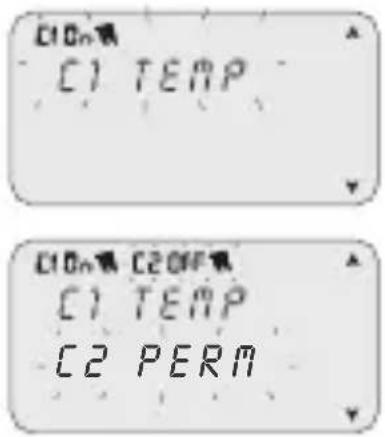

Attivare una forzatura

C10n temp C1 TEMP C10n temp C2 OFF temp C1 TEMP C2 PERM

Selezionare sottomenu "MANUALE" tramite tasti 1.

Confermare con 2. OK.

Premere combinazione tasti (vedi cap.1-6) per scelta 3. canale (solo modelli bi-canali).

Il display mostra informazioni sul canale o canali » (vedi tabella precedente).

Impostare tipo forzatura tramite tasti ▲▼.

Confermare la scelta con 5. OK.

Si torna alla schermata principale.»

Il display mostra il tipo di forzatura sul canale.»

Disattivare una forzatura

Premere combinazione tasti del canale da disattivare (vedi cap.1-6) per 1. ca. 2 sec.

Per disattivare tramite il menu è sufficiente selezionare la modalità “AUTO” (vedi paragrafo “Attivare una forzatura”).

3-8 Opzioni

Permette di impostare vari parametri dell'orologio.

Selezionare tramite tasti #. OPZIONI".

Confermare con 2. OK.

Seguono i sottomenu.»

3-8-1 Lingue

Permette di impostare la lingua interfaccia desiderata.

LANGUAGE DATA/ORA

Selezionare il sottomenu "LANGUAGE" tramite 1. tasti ▲▼.

Confermare con2. OK.

Selezionare la lingua desiderata tramite tasti 3.

Confermare con4. OK.

ITALIANO ENGLISH

3-8-2 Data/Ora

Permette di impostare la data e l'ora dell'apparecchio.

i In caso di reset la data deve essere nuovamente impostata.

LANGUAGE DATA/ORA

Selezionare "DATA/ORA"1. tramite tasti

Confermare con 2. OK.

Impostare ANNO, MESE, GIORNO, ORA, MINUTI 3.

rispettivamente tramite tasti ▲▼.

i Singola pressione tasti sposta campo minuti.

Pressione prolungata tasti sposta campo ore.

Confermare con 4. OK.

Data e ora sono impostati.»

Segue l'impostazione "CAMBIO H".»

Cambio ora solare/legale

CARBIO H FISSA

Selezionare il tipo di commutazione tramite tasti ▲.▼ Confermare con 2. OK.

Impostare valori (vedi tabella) tramite tasti 3.

Confermare con 4. OK.

Possibili selezioni sul display	Commutazione estiva (ora legale)	Commutazione inverna-le (ora solare)
NESSUNO	Nessuna Nessuna
EUROPA	Ultima domenica del mese di marzo	Ultima domenica del mese di ottobre
USA	Seconda domenica del mese di marzo	Prima domenica del mese di novembre
LIBERA	Settimana/giorno (dom.) liberamente programmati	Settimana/giorno (dom.) liberamente programmati
FISSA	Data fissa liberamente programmata (es. 28/02)	Data fissa liberamente programmata (es. 29/10)

Time Zone GPS (solo modelli GPS e DCF77)

Impostazione dell'ora locale aggiungendo/sottraendo il numero ore rispetto all'ora universale detto T ZONE (es. Italia, T ZONE +1).

DATA/ORA GPS

Dopo l'impostazione DATA/ORA (vedi cap.3-8-2). Selezionare "GPS" tramite tasti ▲▼.

Confermare con 2. OK.

Selezionare tipo di Cambio H (vedi tabella 3.

precedente).

Impostare il numero ore di T ZONE tramite tasti 4.

Confermare con 5. OK.

Il cambio ora è stato impostato. »

Si torna alla schermata principale.»

Time Zone DCF77 (solo modelli GPS e DCF77)

Il ricevitore a differenza del GPS trasmette l'ora con la correzione legale/solare.

Si dovrà impostare il corretto numero di ore rispetto alla posizione di Francoforte.

Selezionare "DCF77" tramite tasti

Confermare con 2. OK.

Impostare il numero T ZONE come descritto nelle 3. operazioni precedenti da 4 a 5.

3-8-3 Ingresso esterno

Permette di eseguire funzioni di forzature manuali di ON e OFF da remoto, (vedi cap. 3), per mezzo di pulsanti o interruttori.

i Funzione non disponibile per i modelli SYNCHRO (la voce “EXT INPUT” non è disponibile nel menu “OPZIONI”).

DATA/ORA EXT INPUT

Selezionare il sottomenu "EXT INPUT" tramite 1. tasti ▲▼.

Confermare con 2. OK.

Selezionare tipo di commutazione (vedi tabella 3. successiva) tramite tasti ▲▼.

Confermare con 4. OK.

Per disattivare l'impostazione fatta, ripetere azione da 1 a 2. Confermare selezione "DISATTIVA" con OK.

Selezione display	Canale C1 o C2 (bicanale)	Simbolo	Funzione Comando	esterno
PERM ON	OFF		Forzatura permanente del canale su ON o OFF.
TEMP			Forzatura temporanea del canale fino alla successiva commutazione di un pro-gramma precedentemente impostato.

Selezione display	Canale C1 o C2 (bicanale)	Simbolo Funzione Comando	esterno
TIMER ON	OFF		Forzatura di un canale temporizzata (es. controllo luce scale).Tempo impostabile in formato hh:mm:ss.

3-8-4 Manutenzione

Permette di impostare per ciascun canale un periodo di funzionamento in ON. Trascorso il periodo, l'orologio segnala la necessità di un intervento con scritta "C1 MANUT" o "C2 MANUT", alternandosi con la data attuale.

IT

MAMUTENZ C1000400

Selezionare il sottomenu "MANUTENZ" tramite 1. tasti ▲▼.

C1 lampeggia.»

Selezionare il canale tramite tasti 2. (mod. bicanali).

Confermare con3. OK.

Impostare il numero ore tramite tasti ▲.

Confermare con 5. OK.

i Per modificare o reimpostare i valori, seguire istruzioni da 1 a 5.

Annullare l'avviso di manutenzione

i Una pressione del tasto OK per 2 sec., da schermata principale, elimina il messaggio “MANUT” visualizzato sul display.

3-8-5 Conta ore

Permette di visualizzare le ore in stato ON dei canali.

MANUTENZ -CONTRA ORE

Selezionare il sottomenu "CONTA ORE" tramite 1. tasti ▲▼.

Confermare con 2. OK.

Selezionare il canale tramite tasti 3.

C1 000153

Il display mostra le ore di funzionamento.» Premere tasti ▲ + ▼ per azzerare.

3-8-6 Retroilluminazione

Permette di impostare il tempo di retroilluminazione display.

CONTRA ORE BACKLIGHT

Selezionare il sottomenu BACKLIGHT tramite tasti 1.

BACKLIGHT FISSD ON

Confermare con 2. OK.

Selezionare tramite tasti ▲▼ tra: FISSO ON, FISSO OFF o TEMP 6SEC.

Confermare con 4. OK.

3-8-7 Garanzia

Permette di visualizzare in anni e giorni il tempo trascorso dalla messa in servizio dell'orologio.

BACKLIGHT GARANZIA

Selezionare il sottomenu "GARANZIA" tramite tasti 1.

Confermare con 2. OK.

Il display mostra il tempo, come descritto sopra.» i Conteggio non azzerabile.

GRRAMZ18 GG 0064

4 Dispositivo Memoria Esterna (EMD)

Il dispositivo EMD è una scheda di memoria esterna, in grado di gestire 64 programmi comprese le ferie.

La memoria EMD è la chiave di programmazione D KEY.

ENO MEN ESEGUE

Inserire la memoria EMD.1.

Il display mostra il menu di gestione memoria.»

Selezionare il sottomenu desiderato (vedi tabella) 2.

tramite tasti ▲▼.

Confermare ogni scelta con 3. OK.

Sottomenu Funzione Note
ESEGUE	Esegue programmi direttamente da EMD	I programmi vengono eseguiti solo da EMD
SALVA > EMD	Salva tutta la memoria orologio su EMD	Sovrascrive tutti i programmi già presenti su EMD
COPIA < EMD	Copia tutto il contenuto da EMD sulla memoria orologio	Sovrascrive tutti i programmi presenti sull'orologio
LEGGE	Legge i programmi da EMD Visualizza solo i programmi presenti su EMD
FERIE > EMD	Copia i programmi Ferie dall'orologio all' EMD	Sovrascrive tutti i programmi Ferie presenti su EMD
FERIE < EMD	Copia i programmi Ferie dall'EMD all'orologio	Sovrascrive tutti i programmi Ferie presenti sull'orologio
CANCELLA	Cancella i programmi presenti sull'EMD	Cancella definitivamente tutta la memoria EMD

Premere il tasto 1. MENU per uscire.

1. Confermare la scelta "ANNULLARE" con OK.

La memoria EMD viene esclusa dall'orologio.»

La memoria EMD non viene più riconosciuta.»

1. Ritirare l'EMD.

Índice
