D1 Plus 24 - Interruttore orario digitale ABB - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Interruttore orario digitale
Marca	ABB
Modello	D1 Plus 24
Tensione di alimentazione	24 V c.a./c.c. +/- 10%
Frequenza	50-60 Hz
Grado di protezione	IP20
Tipo di uscita	Relè con contatto in scambio libero da potenziale, 16(2)A / 250V~ (N.O./N.C.)
Numero di uscite	1 (mono uscita)
Potenza massima pilotabile	2300 W (resistivo), 1000 W (capacitivo), 500 W (induttivo)
Programmi memorizzabili	64
Tipi di programma	Standard, Casuale, Ciclico, Vacanze
Ingresso esterno	Sì (per forzatura a distanza)
Dispositivo memoria esterna (EMD)	Sì (chiave D KEY)
Riserva di carica	6 anni (batteria al litio)
Precisione	+/- 0,5 s/g a 25 °C
Temperatura di funzionamento	-5 °C a +55 °C
Temperatura di stoccaggio	-10 °C a +65 °C
Assorbimento	6,5 VA
Sezione dei cavi ai morsetti	1...6 mm²
Norma	CE (LVD/EMC EN60730-2-7)
Lingue di visualizzazione	Italiano, Inglese, Tedesco, Francese, Spagnolo, Svedese, Portoghese, Olandese, Russo, Polacco, Greco

Domande frequenti - D1 Plus 24 ABB

Come programmare un programma Standard ?

Premere MENU, selezionare il tipo di programma (es. P Standard) con ▲/▼, confermare con OK. Scegliere il numero di programma libero, l'uscita (se doppia uscita), il giorno, l'ora di inizio (ORA/ON), l'ora di fine (ORA/OFF), ed eventualmente un periodo annuale. Confermare ogni passaggio con OK.

Come impostare ora e data ?

Dal menu principale, andare su OPZIONI > IMPOSTA ORARIO. Impostare anno, mese, giorno, ora e minuti con ▲/▼. Confermare con OK. È anche possibile configurare il cambio automatico estate/inverno.

Come forzare manualmente l'uscita ?

Accedere al menu MANUALE dal menu principale. Selezionare l'uscita (se doppia), quindi scegliere la modalità di forzatura: PERM ON/OFF (permanente) o TEMP ON/OFF (temporanea). Confermare con OK. Per tornare alla modalità automatica, usare la combinazione di tasti ▲ + ▼ per 2 secondi nella pagina principale.

Come utilizzare l'ingresso esterno ?

Nel menu OPZIONI, selezionare INGRESSO ESTERNO. Scegliere il tipo di forzatura desiderato (PERM ON/OFF, TEMP, TIMER ON/OFF) e l'uscita interessata. Confermare con OK. Collegare un pulsante o interruttore tra i morsetti dell'ingresso esterno (rispettare la polarità).

Cosa fare in caso di interruzione di corrente ?

L'apparecchio conserva tutti i programmi in memoria grazie a una batteria al litio di 6 anni. Dopo il ritorno della corrente, l'ora e la data lampeggiano per 2 minuti, poi lo schermo si spegne. Premere brevemente un tasto per riattivare il display. Se necessario, reimpostare l'ora tramite IMPOSTA ORARIO.

Come eliminare un programma ?

Per una cancellazione rapida: selezionare il tipo di programma nel menu, quindi premere contemporaneamente ▲ e ▼ per 2 secondi. Confermare con OK. Per eliminare tramite menu: andare su ELIMINA, scegliere UNICO PRG (uno solo), TUTTI PRG (tutti) o VACANZE P (programmi vacanze). Confermare.

Come copiare un programma ?

Selezionare il tipo di programma (es. P Standard) nel menu. Il numero del programma lampeggia. Premere OK per 3 secondi: il programma viene copiato nella prima posizione libera. È quindi possibile modificare i parametri (uscita, giorno, ore) se necessario.

Come utilizzare il dispositivo memoria esterna (chiave D KEY) ?

Inserire la chiave D KEY nell'alloggiamento EMD. Lo schermo visualizza il menu di gestione della memoria. Scegliere tra: ESEGUI (eseguire i programmi dalla chiave), SALVA > EMD (salvare l'orologio sulla chiave), COPIA < EMD (copiare la chiave sull'orologio), LEGGI (leggere la chiave), VACANZE > EMD (programmi vacanze), ELIMINA (cancellare la chiave). Confermare con OK.

Come impostare il cambio ora estate/inverno ?

In OPZIONI > IMPOSTA ORARIO, dopo aver impostato data e ora, si accede al parametro ESTATE/INVERNO. Scegliere tra EUROPA (ultima domenica di marzo/ottobre), USR (2a domenica marzo/1a domenica novembre), LIBERO (personalizzato), FISSO (data fissa) o NESSUNO. Confermare con OK.

Come interpretare le icone del display ?

Le icone principali: # = uscita attivata manualmente, OFF = uscita disattivata, ♪ = programma casuale, ↺ = programma ciclico, V (valigia) = programma vacanze, = blocco tastiera, GPS o DCF = ricezione segnale orario. Le frecce ▲/▼ indicano la navigazione nei menu.

MANUALE UTENTE D1 Plus 24 ABB

V.le dell'Industria, 18

20010 Vittuune (MI)

ITALY

1)2)

4)

5-2) D1 PLUS 24, D1 PLUS 110

5-3)D2.D2PLUS

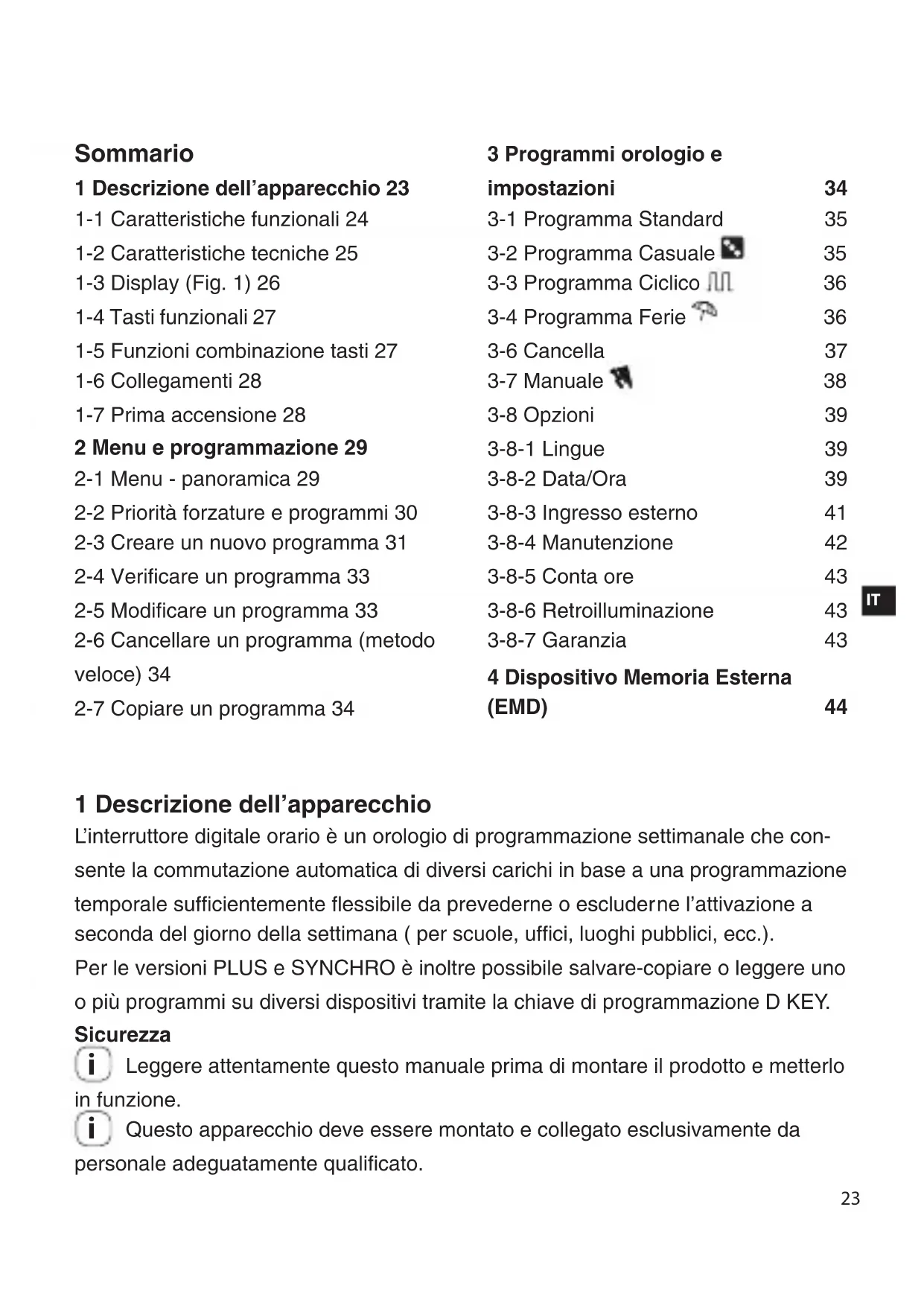

1 Descrizione dell'apparecchio 23

1-1 Caratteristiche funzionali 24
1-2 Caratteristiche tecniche 25
1-3 Display (Fig. 1) 26
1-4 Tasti funzionali 27
1-5 Funzioni combinazione tasti 27
1-6 Collegamenti 28
1-7 Prima accensione 28

2 Menu e programmazione 29

2-1 Menu - panoramicca 29
2-2 Priorità forzature e programmi 30
2-3 Creare un nuovo programma 31
2-4 Verificare un programme 33
2-5 Modificare un programme 33
2-6 Cancellare un programme (metodovece) 34
2-7 Copiare un programme 34

3 Programmi orologio e impostazioni 34

3-1Programma Standard 35
3-2Programma Casuale 35
3-3Programma Ciclico 36
3-4ProgrammaFerie 36
3-6 Cancella 37
3-7 Manuale 38
3-8Opzioni 39
3-8-1 Lingue 39
3-8-2 Data/Ora 39
3-8-3 Ingresso esterno 41
3-8-4 Manutenzione 42
3-8-5 Conta ore 43
3-8-6 Retroilluminatione 43
3-8-7 Garanzia 43

4 Dispositivo Memoria Esterna (EMD) 44

1 Descrizione dell'apparecchio

L'interruttore digitale orario è un orologio di programmatiche settimanale che consente la commutazione automatica di diversi carichi in base a una programmazione temporale sufficientemente flessibile da prevederne o escluderne l'attivazione a seconda del giorno della settimana (per scuole, uffici, luoghi pubblici, ecc.).

Per le versioni PLUS e SYNCHRO è inoltre possibile salvare-copiare o leggere uno o più programmi su diversi dispositivitramite la chiave di programmazione D KEY.

Sicurezza

Leggere attendamente quello manuale prima di montare il prodotto e metterlo in funzione.
i Questo appearecchio deve essere montato e collegato esclusivamente da personale adeguatamente qualificato.

L'apparecchio contiene una batteria non rimovibile e non deve essere smaltito come rifiuto urbano,essoando soggetti a raccolta separata per evitare danni all'ambiente.Nel rispetto della Direttiva 2006/66 e delle leggi nazionali di

recepimento per lo smaltimento del prodotto a fine vita, il mancato rispetto di quando sopra è sanzionato alla Legge.

1-1 Caratteristiche funzionali

Modello (serie)	D1 D1	Plus	D1 Synchro	D2 D2	Plus	D2 Synchro
Canali (circuito) 1 2
Programmi memorizzabili	64
Programmi speciali(P Casuale, P Ciclico,P Ferie)	✓
Orario settimanale/annuale	✓
Ingresso esterno	✓	✓		✓	✓
Forzatura manuale	✓
Dispositivo memoriaesterna EMD		✓	✓		✓	✓
Ricevitore GPS oDCF77 (opzione)			✓			✓

1-2 Caratteristiche tecniche

Tensione alimentazione 230 V c.a. +/- 10%
	110 V c.a. +/- 10% (D1 Plus 110)24 V c.a. / c.c. +/- 10% (D1 Plus 24)
Frequenza 50-60 Hz
Grado di protezione IP20
Tipodi di uscita Relè a dato in scambio	libero da potenziale;contatto N.O. = 16(10)A / 250V~ (acorrente limitata con Resistenza per Zero Crossing di elevato valore);contatto N.C. = 16(2)A / 250V~contatti N.O./N.C. = 16(2)A / 250V~ (D1 Plus 24, D1 Plus 110)
Portata massima AC N.O. 16(10)A / N.C	16(2)AN.O./N.C. 16(2) (D1 Plus 24, D1 Plus 110)
Temperatura funzionamento da -5 oC a +55 oC	-55 oC
Temperatura stoccaggio da -10 o C a +65 oC	65 oC
Assorbimento/Autoconsumo 6.5 VA monocanalale / 7.8 VA bicanale	bicanale / 7.8 VA bicanale
Sezione dei cavi ai morsetti 1...6 mm2
Normativa marcata CE LVD/EMC EN607	30-2-7
Lingue disponibili nell'apparecchio Italiano	Inglese, Tedesco, Francese, Spagnolo, Svedese, Portoghese,Olandese, Russo, Polacco, Greco
Riserva di carica in caso di mancanza rete	6 anni alla prima accensione, garantita da pila al litio
Tensione impulsiva nominale 4kV
Precisione di funzionamento + 0,5 sec/ga a 25 °C

IT

Potenza massima pilotabile
3000W 3000W 1100W			900W (125 μF)	7W ÷ 23W (max. 23 lamp.)
Modelli D1 PLUS 24 - D1 PLUS 110
2300W 2300W 1000W			500W (70 μF)	7W ÷ 23W (max. 18 lamp.)

1-3 Display (Fig. 1)

C1/C2	Canale 1/Canale 2 OFF/ Canale diattivato
#	Forzatura manuale del canale	#	ON / Canale attivo
#	Programmi casuali Programmi ciclici
#	Icona Ferie Blocco tastiera	-
#	Indicazione ricezione segnale GPS o DCF77	▲	Navigazione in su
P88	N. programmata selezionato P01-P64	▼	Navigazione in giù

i La barra rigata del display minha inoltre:

Stato di avanzamento, vedi Fig.2 (es. cancellazione vedi cap.3-6).

Visualizzazione delle ore, vedi Fig.3.

Il display在哪在 maniera alternata (per alcuni secondi) la Data/Ora ed i programmi o forzature impostate.

1-4 Tasti funzionali

PENU	Permette di entrare nel menu principale (da schermata iniziale). Permette di uscire da qualsiasi impostazione.
A	Permette di scorrere un elenco in alto. Incrementa un valore numerico o cambia un parametro. Tenuto premuto permette la visualizzazione fissa dello stato del canale 1 fino al rilascio del tasto (in normale funzionamento).
Y	Permette di scorrere un elenco in basso. Decrementa un valore numerico o cambia un parametro. Tenuto premuto permette la visualizzazione fissa dello stato del canale 2 (modelli bicanali) fino al rilascio del tasto (in normale funzionamento).
OK	Conferma l'impostazione proposta.
RESET	Esegue un reset dell'apparecchio (NOTA: I programmi e impostazioni ingressso esterno non vengono cancellati).

1-5 Funzioni combinazione tasti

Funzione Combinazione tasti
Bloccare / sbloccare tasti (→).	2 sec.
Forzatura manuale temporanea canale 1 e 2 (vedi cap. 3-7). Alternando la pressione si passa da TEMP ON a TEMP OFF.

IT

Funzione Combinazione tasti
Forzatura manuale permanente canale 1 e 2 (vedi cap. 3-7). Premendo per 2 sec. si accede a PERM e alternare pressione si passa da PERM ON a PERM OFF.	2 sec.	2 sec.
Torna in modalità AUTO (in caso è stata attivata una qualsiasi forzatura manuale).	2 sec.	2 sec.

i Per eseguire una delle funzioni sopra descritte si deve necessariamente essere sulla schermata iniziale

1-6 Collegamenti

i Distanza massima per ingresso esterno: 100 m.

Collegamento modelli monocanalie e bicanali

Vedi schema da Fig. 5-1 a Fig.5-3.

Collegamento modelli Synchro

Modelli Synchro monocanali o bicanali con GPS o Antenna DCF77. Vedi schema da Fig. 6-1 a Fig.6-2.

1-7 Prima accensione

L'apparecchio viene fornito privo di impostazioni.

1. Premere RESET con oggetto a punta per sbloccare l'apparecchio (vedi Fig.4). Impostare i seguenti dati:2.

LINGUE (vedi cap. 3-8-1).
DATA/ORA (Anno, Mese, Giorno, Ora, Zona orario (vedi cap. 3-8-2)).

In caso di mancanza dell'energia elettrica (es. "blackout"), la DATA/ORA resta memorizzata, inoltre l'interruttore digitale: disabilità il/i rele,

disattiva la retroilluminazione, se attiva,

visualità data e ora lampeggianti per 2 minuti, per poi passare in modalità stand-by (display spento) Maintainendo in memoria tutti i dati programmati, sino al ripristino della tensione di rete otramite la pressione prolongata per 1 sec. di un tasto che fa ripartire il conteggio per la modalità stand-by.

2 Menu e programmazione

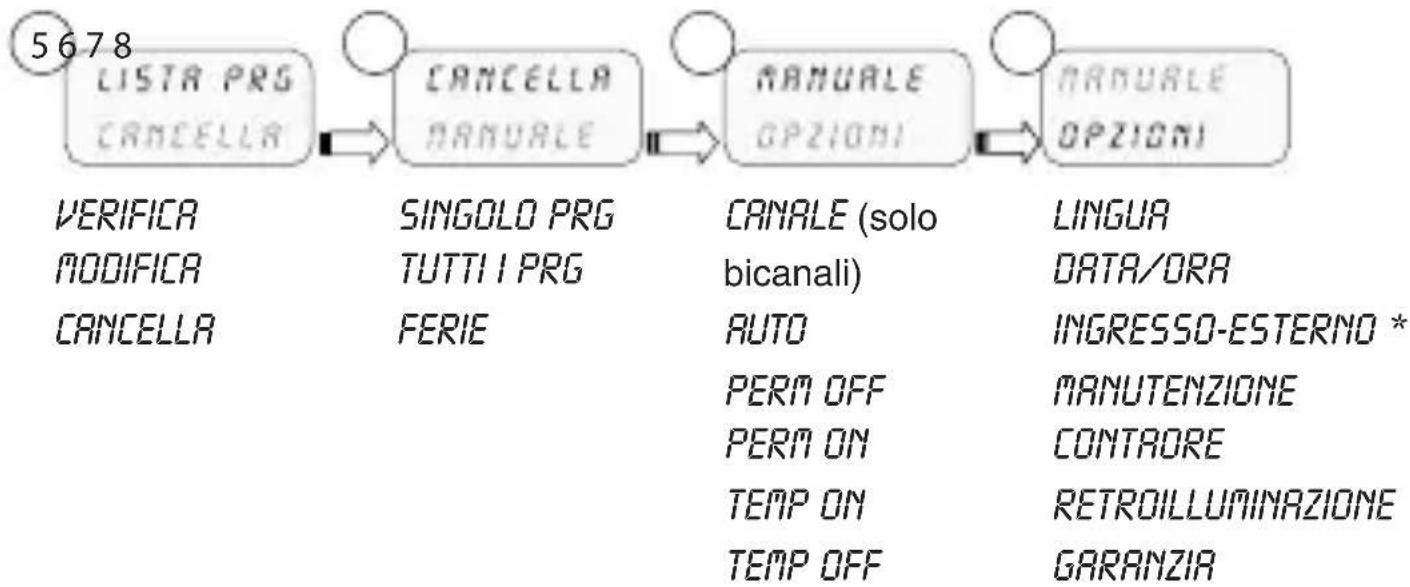

2-1 Menu - panoramicica

I menu elencati da 1 a 8 sono nella sequenza presente nell'apparecchio.

* Esclusi i modelli Synchro.

Premere il tasto 1. MENU.

Compare il primo menu selezionabile (P Standard)

Scorrere i vari menu tramite tasti A.

Confermare il menu desiderato con 3. OK.

2-2 Priorità forzature e programmi

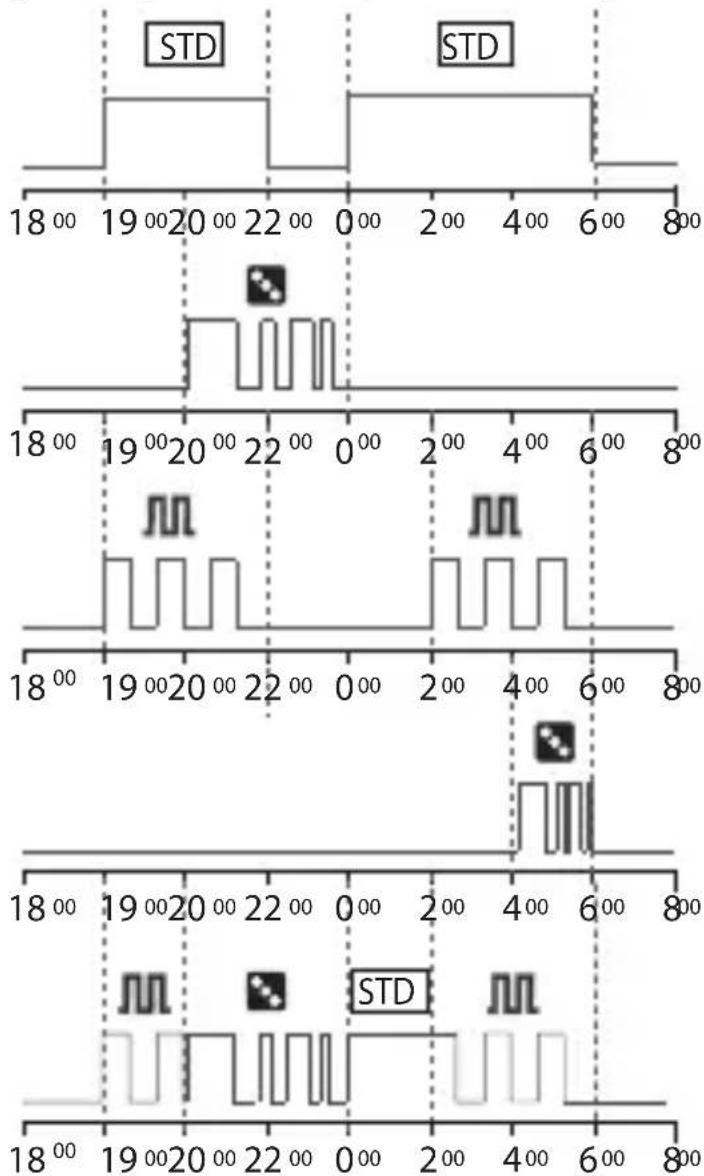

Ad ogni tipo di programma viene assegnata una priorità, come da rappresentazione a fianco.
i Tenere conto delle priorità quando vengono programmati diversi tipi di programmi per lo stesso periodo di tempo.

Priorità massima

P01:Programma Standard ON 19:00-OFF22:00
P02:Programma Standard ON 00:00-OFF 06:00
P03:Programma Casuale ON20:00-OFF00:00
P04:Programma Ciclico ON 19:00-OFF22:00
P05:Programma Ciclico ON 02:00-OFF 06:00
P06:Programma Casuale ON 04:00-OFF 06:00

Comportamento del carico di uscita con i programmi da P01 a P06, secondo le priorità.

2-3 Creare un nuovo programma

i Procedure validation per tutti i tipi di programmi. Ulteriori impostazioni vengono descritte nei singoli programmi.

Selezione del tipo di programma (esempio con P Standard):

Premere il tasto 1. MENU.

Selezionare tipo di programma tramite tasti A.

Confermare scelta con 3. OK.

Compare il numero di programmi liberi per 3 sec.»

Compare primo programa in memoria.»

Premere per 2 sec. il tasting

Il display在哪il primo programma vuoto.»

Confermare con 5. OK.

Il numero del programma è selezionato.»

Segue l'impostazione del canale.»

Scegliere il canale (solo modelli bi-canale)

1. Impostare il canale (bicanali) tramite tasti AY.

C1/C2 o entrambi lampeggiano.

Confermare con 2. OK.

Il canale è impostato.

Segue l'impostazione del giorno.

Impostare giorno

Selezione del giorno o di un gruppo di giorni in cui il programma deve essere eseguito.

1234567

Impostare il giorno o il gruppo di giorni tramite 1. tasti

La freccia lampeggiante indica il giorno o gruppo » di giorni selezionato.

Confermare con 2. OK. Segue l'impostazione ORA/ON.

Impostare ORA/ON

Impostare orario di inizio programma tramite tasti nel fornato hh/mm.

Singola pressione tasti sposta campo minuti.
cessione prolongata tasti sposta campo ore.

Confermare con 2. OK. Compare il Campo dei secondi. Impostare i secondi tramite tasti. Confermare con 4. OK. L'orario inizio programma è stato impostato? Segue l'impostazione di ORA/OFF.

Impostare ORA/OFF

Impostare orario di fine programmata tramite tasti. Ripetere le operazioni come per ORA/ON.

Confermare con 2. OK. L'orario di fine programma è stato impostato.» Confermare fine programma con OK.

Impostare PERIODO ANNUALE

Permette di impostare un periodo definito, nel quale il programma impostato precedentamente deve essere eseguito.

Il periodo definito nel programma annuale viene ripetuto ciclicamente aglianno.

Impostare inizio e fine periodo nel formato 1. gg/mm/-- tramite tasti

Confermare agli Campo con 2. OK.

Il periodo annuale è impostato.»

1. Premere il tastingo MENU per uscire alla programmazione.

2-4 Verificare un programme

Si accede ai menu dei programmi desiderati (P standard, P ciclico...) con il tastingo MENU.

Selezionare dal menu il tipo programma (es. P 1. Casuale) tramite tasti

Confermare con 2. OK.

Vengono visualizzati i programmi dello stesso tipo » in memoria.

Selezionare il programma da verificare tramite 3. tasti

Il display在哪的ciclicamente le impostazioni.»

2-5 Modificare un programme

1. Confermare il programma da modificare con OK.
2. Impostare i nuovi valori come descripto nel cap. 2-3.

2-6 Cancellare un programme (metodo veloce)

Selezionare dal menu il tipo di programma da 1.

cancellare tramite tasti

Esempio: P casuale

Premere contemporaneamente tasti per 2 sec.

Il display在哪“CANCELLA”.

Confermare con 3. OK.

Il display在哪“VUOTO”.

Il programma è cancellato.»

2-7 Copiare un programme

Selezionare dal menu il tipo di programma da copiare 1. (es. P Casuale) tramite tasti V .

Il numero programma lampeggia.»

Premere per ca. 3 sec. tasto 2. OK.

Il programma viene copiato nella prima posizione » libera della memoria.

Viene visualizzato il primo dato modificabile » (canale) lampeggiante.

Modificare dati come descripto nel cap. 2-3.3.

Non possono coesistere 2 programmi con gli stessi dati!

3 Programmi orologio e impostazioni

1. Premere il tastingo MENU per accedere ai menu disponibili.
2. Scorrere i menu tramite tasti e conformare con OK.

3-1 Programma Standard

Permette di impostare un periodo definito di un ciclo ON e OFF.

i Per la programmazione vedi cap. 2-3.

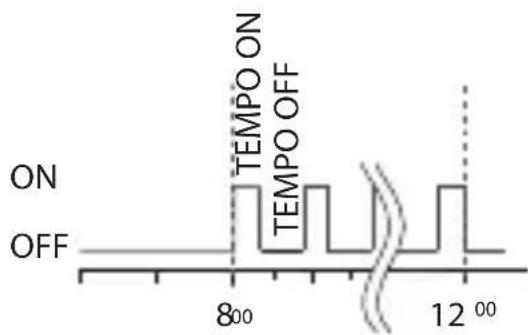

Esempio impostazione da imagine:

Programma Standard ON ora 8:00, OFF ora 12:00.

3-2 Programma Casuale

Permette di attivare e disattivare uno o più canali in maniera casuale entro un periodo stabilito.

i Per la programmazione vedi cap. 2-3.

Esempio impostazione da imagine:

Programma Casuale ON ora 8:00, OFF ora 12:00.

3-3 Programma Ciclico

Permette di eseguire una série di impulsi entro un periodo definito.

Il tempo ON e il tempo OFF possono variare da 1 sec. fino a 23:59:59 ore

i Per la programmazione vedi cap. 2-3. In aggiunta impostare l'ora di1. TEMPO ON e TEMPO OFF tramite tasti

Esempio impostazione:

Programma Ciclico ON ora 8:00, OFF ora 12:00; Temporizzazione TEMPO ON 10 min e TEMPO OFF 15 min.

3-4 Programma Ferie

Permette di impostare un periodo di sospensione dei programmi, ad esempio per chiusura estiva.

Selezionare il P Ferie come descripto al cap. 2-3.1. Impostare I'ora d'inizio sospensione (OFF) tramite 2. tasti AY.

Confermare con 3. OK. Impostare la data di inizio sospensione tramite tasti 4 in formato gg/mm/-.

Impostare l'ora e la data di fine sospensione (ON) 5. come nell'operazione da 2 a 4.

3-5 Lista PRG

Questo menu permette di visualizzare, modificare o cancellare qualsiasi programma in memoria.

Scorrere fino a "LISTA PRG" tramite tasti

Confermare con2. OK.

Compare il numero di programmi liberi.»

Viene visualizzato il primo programma in memoria.» Selezionare il programma desiderato tramite tasti 3.

i Per sapere come verificare, modificare o cancellare i dati, vedi dal cap. 2-2 al cap. 2-4.

3-6 Cancella

Questo menu permette diversi tipi di cancellazione.

1. Scorrere fino a Cancella tramite tasti

Confermare con 2. OK.

Si accede al tipo di cancellazione nel sottomenu » (vedi tabella seguente).

Selezionare tipo di cancellazione tramite tasti.

1. Confermare una cancellazione con OK.

Con il tastingo MENU si annulla la cancellazione.

Sottomenu Funzione
SING PRG	Cancella singoli programmi selezionati
TUTTI PRG	Cancella tutti i programmi Tutti i programmi in memoria verranno cancellati!
P FERIE	Cancella tutti i programmi ferie

3-7 Manuale

Permette di forzare manualmente lo stato delle uscite independentemente dal programma attivo. Impostazioni possibili:

Modo forzatura	Simbolo display	Canale-Condizione	Funzione forzatura
AUTO C1		C2	Nessuna forzatura sul canale, gestione da programma.
PERM	R	C1 On C2 On	Canale permanente attivato.
PERM	R	C1 OFF C2 OFF	Canale permanente disattivato.
TEMP	R	C1 On C2 On	Canale attivato sono ad un prossimo intervento programma.
TEMP	R	C1 OFF C2 OFF	Canale disattivato sono ad un prossimo intervento programma.

Attivare una forzatura

Selezionare sottomenu "MANUALE" tramite tasti 1.

Confermare con 2. OK.

Premere combinazione tasti (vedi cap.1-6) per scelta 3. canale (solo modelli bi-canali).

Il display在哪的 informazioni sul canale o canali »

(vedi tabella precedente).

Impostare tipo forzatura tramite tasti A.

Confermare la scelta con 5. OK.

Si torna alla schermata principale.»

Il display在哪i il tipo di forzatura sul canale.»

Disattivare una forzatura

Premere combinazione tasti del canale da disattivare (vedi cap.1-6) per 1. ca. 2 sec.

Per disattivaretramiteilmenuesufficiente selezionarela modalita“AUTO" (vedi paragrafo "Attivareuna forzatura").

3-8 Opzioni

Permette di impostare vari parametri dell'orologio.

Selezionare tramite tasti AROPZIONI". Confermare con 2. OK. Seguono i sottomenu.

3-8-1 Lingue

Permette di impostare la lingua interfaccia desiderata.

Selezionare il sottomenu "LANGUAGE" tramite 1. tasti V

Confermare con2. OK.
Selezionare la lingua desiderata tramite tasti 3.
Confermare con4. OK.

3-8-2 Data/Ora

Permette di impostare la data e l'ora dell'apparecchio.

In caso di reset la data deve essere nuovamente impostata.

Selezionare "DATA/ORA"1. tramite tasti. Confermare con 2. OK. Impostare ANNO, MESE, GIORNO, ORA, MINUTI 3. rispettovamente tramite tasti.

i Singola pressione tasti sposta campo minuti. Pressione prolongata tasti sposta campo ore.

Confermare con 4. OK. Data e ora sono impostati.» Segue l'impostazione "CAMBIO H".>>

Cambio ora solare/legale

Selezionare il tipo di commutazione tramite tasti. Confermare con 2. OK. Impostare valori (vedi tabella) tramite tasti OK. Confermare con 4. OK.

Possibili selezioni sul display	Commutazione estiva (ora legale)	Commutazione inverna-le (ora solare)
NESSUNO	Nessuna Nessuna
EUROPA	Ultima domenica del mese di.Marzo	Ultima domenica del mese di ottobre
USR	Seconda domenica del mese di.Marzo	Prima domenica del mese di novembre
LIBERA	Settimana/giorno (dom.) liberamente programmati	Settimana/giorno (dom.) liberamente programmati
FISSA	Data fissa liberamente programmata (es. 28/02)	Data fissa liberamente programmata (es. 29/10)

Time Zone GPS (solo modelli GPS e DCF77)

Impostazione dell'ora localeaggiungendo/sottraendo il numero ore rispetto all'ora universale detto T ZONE (es. Italia, T ZONE +1).

iDopo l'impostazione DATA/ORA (vedi cap.3-8-2).
Selezionare "GPS" tramite tasti.
Confermare con 2. OK.
Selezionare tipo di Cambio H (vedi tabella 3. precedente).
Impostare il numero ore di T ZONE tramite tasti.
Confermare con 5. OK. Il cambio ora è stato impostato. Si torna alla schermata principale.

Time Zone DCF77 (solo modelli GPS e DCF77)

Il ricevitore a differenza del GPS trasmette l'ora con la correzione legale/solare.

Si dovrà impostare il corretto numero di ore rispetto alla posizione di Francoforte.

Selezionare "DCF77" tramite tasti

Confermare con 2. OK.

Impostare il numero T ZONE come descripto nelle 3. operazioni precedenti da 4 a 5.

3-8-3 Ingresso esterno

Permette di eseguire funzioni di forzature manuali di ON e OFF da remoto, (vedicap. 3), per mezzo di pulsanti o interrupttori.

i Funzione non disponibile per i modelli SYNCHRO (la voce "EXT INPUT" non è disponibile nel menu "OPZIONI").

Selezionare il sottomenu "EXT INPUT" tramite 1. tasti

Confermare con 2. OK.

Selezionare tipo di commutazione (vedi tabella 3. successiva) tramite tasti

Confermare con 4. OK.

i Per disattivare l'impostazione fatt, ripetere azione da 1 a 2. Confermare selezione "DISATTIVA" con OK.

Selezione display	Canale C1 o C2 (bicanale)	Simbolo	Funzione Comando	externo
PERI ON	OFF		Forzatura permanente del canale su ON o OFF.	- -
TEMP			Forzatura temporanea del canale fino alla successiva commutazione di un pro-gramma precedentamente impostato.	- -

IT

Selezione display	Canale C1 o C2 (bicanale)	Simbolo	Funzione Comando	externo
TIMER ON	OFF		Forzatura di un canale temporizzata (es. controllo luce scale).Tempo impostabile in formatohh:mm:ss.	-

3-8-4 Manutenzione

Permette di impostare per ciascun canale un periodo di funzionamento in ON. Trascorso il periodo, l'orologio segnala la necessità di un intervento con scritta "C1 MANUT" o "C2 MANUT", alternandosi con la data attuale.

Selezionare il sottomenu "MANUTENZ" tramite 1. tasti A.

C1 lampeggia.>
Selectionare il canale tramite tasti 2. (mod. bicanali).

Confermare con3. OK. Impostare il numero ore tramite tasti AY.

Confermare con 5. OK. Per modificare o reimpostare i valori, seguire ruzioni da 1 a 5.

i Per modificare o reimpostare i valori, seguire istruzioni da 1 a 5.

Annullare l'avviso di manutenzione

i Una pressione del tasting OK per 2 sec., da schermata principale, eliminà il messaggio "MANUT" visualizzato sul display.

3-8-5 Conta ore

Permette di visualizzare le ore in stato ON dei canali.

Selezionare il sottomenu "CONTA ORE" tramite 1. tasti

Confermare con 2. OK.
Selezionare il canale tramite tasti a v.

Il display在哪的ore di funzionamento. Premere tasti+per azzerare.

3-8-6 Retroilluminazione

Permette di impostare il tempo di retroilluminazione display.

Selezionare il sottomenu BACKLIGHT tramite tasti 1.

Confermare con 2. OK.
Selezionare tramite tasti tra: FISSO ON, FISSO OFF o TEMP 6SEC.
Confermare con 4. OK.

3-8-7 Garanzia

Permette di visualizzare in anni e giorni il tempo trascorso alla messa in servizio dell'orologio.

Selezionare il sottomenu "GARANZIA" tramite tasti 1.

Confermare con 2. OK. Il display在哪，come descritto sopra.》 Conteggio non azzerabile.

4 Dispositivo Memoria Esterna (EMD)

Il dispositivo EMD è una scheda di memoria esterna, in grado di gestire 64 programmi comprese le ferie.

i La memoria EMD è la chiave di programmazione D KEY.

Inserire la memoria EMD.1.

Selezionare il sottomenu desiderato (vedi tabella) 2.

tramite tasti

Confermare agli scelta con 3. OK.

Sottomenu Funzione Note
ESEGUE	Esegue programmi direttamente da EMD	I programmi vengono eseguiti solo da EMD
SALVA > EMD	Salva tutte la memoria orologio su EMD	Sovrascive tutti i programmi già presenti su EMD
COPIA < EMD	Copia tutto il contentuto da EMD sulla memoria orologio	Sovrascive tutti i programmi presenti sull'orologio
LEGGE	Legge i programmi da EMD Visu alizzza solo i programmi presenti su EMD
FERIE > EMD	Copia i programmi Ferie dall'orologio all' EMD	Sovrascive tutti i programmi Ferie presenti su EMD
FERIE < EMD	Copia i programmi Ferie dall'EMD all'orologio	Sovrascive tutti i programmi Ferie presenti sull'orologio
CANCELLA	Cancella i programmi presenti sull'EMD	Cancella definitivamente alla memoria EMD

Premere il tasto 1. MENU per uscire.

1. Confermare la scelta "ANNULLARE" con OK.

La memoria EMDiene esclusa dall'orologio.

La memoria EMD non viene più riconosciuta.»

1. Ritirare l'EMD.

Índice

I Iopo nporpaMMnpOBaHnO,cm.pa3d.2-3.

PpIMep BBOda daHHbIX yka3aH Ha nnIOCTpaun:

Ctanhaptna nporpamma BkI B 8:00 u.,OTK B 12:00 u.

3-2 CnyuhaHna nporpaMa

I03BOJRAETAKTUBNPOBaTb I DeaKTUBNPOBaTb ODNH NIN HeCKOJIbKO KaHaIOB B CJIyauHOM pexime,B npedeJax ONpeDeJenHOro IpomExyTKa BpeMeHn.

I IopoPpamMmPoBaHnO,cm.pa3d.2-3.

PpIMep BBOda daHHbIX yka3aH Ha nllIOCTpaun:

CnyaHna nporpamMa BKJI B 8:00 u., OTK B 12:00 u.

3-3 LnkJIuecka nporpaMa n
