MANUALE UTENTE System Pro M DT2K ABB

+ CHIAVE DI PROGRAMMAZIONE

F

INTERRUPTEUR HORAIRE ÉLECTRONIQUE

+ CLÉ DE PROGRAMMATION

D

ELEKTRONISCHE WOCHENSCHALTUHR

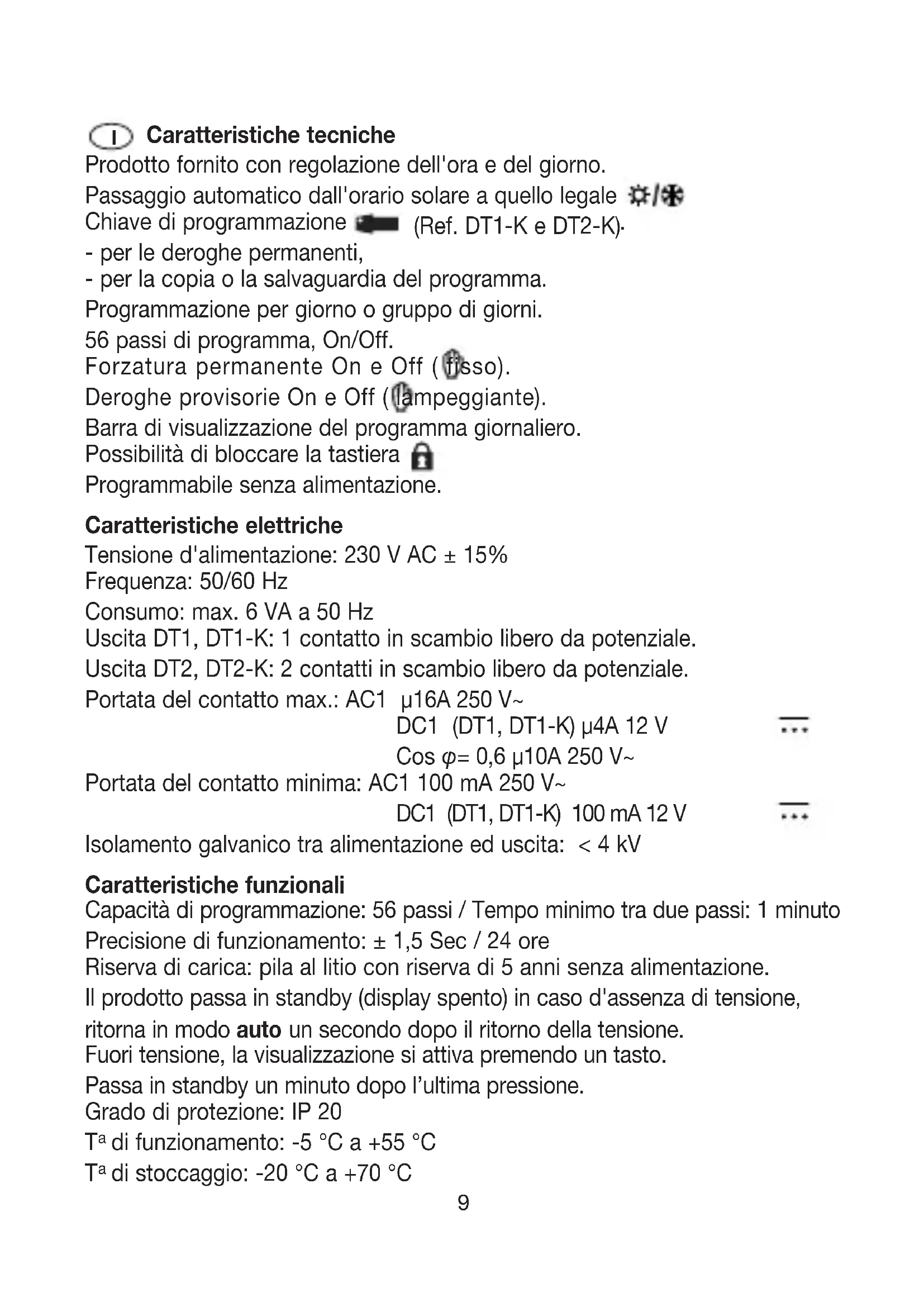

I Caratteristiche tecniche

Prodotto fornito con regolazione dell'ora e del giorno.

Passaggio automatico dall'orario solare a quello legale

Chiave di programmazione (Ref. DT1-K e DT2-K).

- per le deroghe permanenti,

- per la copia o la salvaguardia del programma.

Programmazione per giorno o gruppo di giorni.

56 passi di programma, On/Off.

Forzatura permanente On e Off ( fisso).

Deroghe provisorie On e Off (Iampeggiante).

Barra di visualizzazione del programma giornaliero.

Possibilità di bloccare la tastiera

Programmabile senza alimentazione.

Caratteristiche elettriche

Tensione d'alimentazione: 230 V AC ± 15%

Frequenza: 50/60 Hz

Consumo: max. 6 VA a 50 Hz

Uscita DT1, DT1-K: 1 contatto in scambio libero da potenziale.

Uscita DT2, DT2-K: 2 contatti in scambio libero da potenziale.

Portata del contatto max.: AC1 μ16A 250 V\~

DC1 (DT1, DT1-K) μ4A 12 V

Cos = 0,6 10A250V

Portata del contatto minima: AC1 100 mA 250 V\~

DC1 (DT1, DT1-K) 100 mA 12 V

Isolamento galvanico tra alimentazione ed uscita: < 4 kV

Caratteristiche funzionali

Capacità di programmazione: 56 passi / Tempo minimo tra due passi: 1 minuto

Precisione di funzionamento: ± 1,5 Sec / 24 ore

Riserva di carica: pila al litio con riserva di 5 anni senza alimentazione.

Il prodotto passa in standby (display spento) in caso d'assenza di tensione,

ritorna in modo auto un secondo dopo il ritorno della tensione.

Fuori tensione, la visualizzazione si attiva premendo un tasto.

Passa in standby un minuto dopo l'ultima pressione.

Grado di protezione: IP 20

T ^a di funzionamento: -5 °C a +55 °C

T ^a di stoccaggio: -20 °C a +70 °C

Tipo di carica			[40HA]
230 V~	2300 W	2300 W 500 W		rifasati // (max. 45 μF) 400 W	non rifasati, rifasati in serie 1000 W

Collegamento tramite morsetti a gabbia

1 -> 6 mm2

1,5 -> 10 mm2

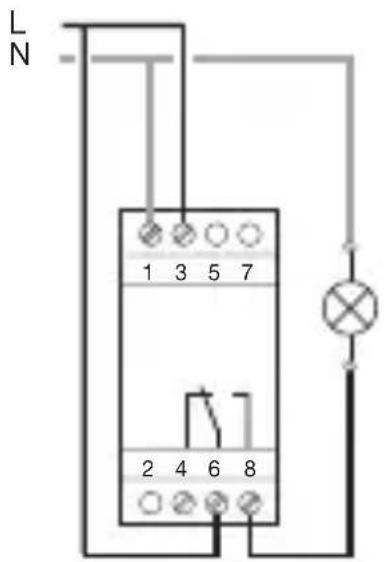

Collegamento

DT1, DT1-K DT2, DT2-K

L N 1 3 5 7 2 4 6 8

L N 1 3 5 7 C2 C1 2 4 6 8

Resettaggio del programma:

il programma può essere totalmente cancellato premendo simultaneamente i tre tasti seguenti: menu, enter, ← .

L'ora e la data verranno mantenute.

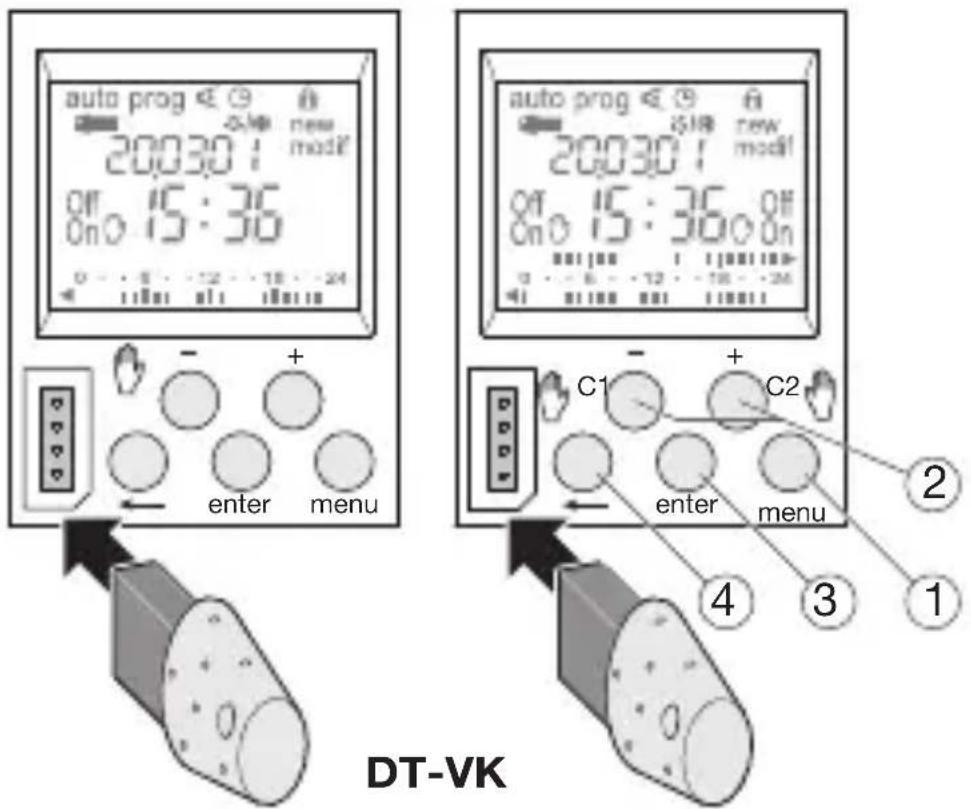

Resettaggio totale:

premendo simultaneamente i tasti -, +, enter, menu, vengono annullati tutti i programmi memorizzati dell'interruttore.

Dopo una cancellazione totale, vanno nuovamente impostate l'ora e la data dell'interruttore orario.

DT1 K DT2-K

auto prog < 0 new modif 200301 off 15:36 On 15:36 enter menu DT-VK auto prog < 0 new modif 200301 off 15:36 Off On 15:36 On enter menu C1 C2 enter menu ② ③ ④ ①

I tasti:

① menu : selezione modalità di funzionamento.

auto : funzionamento secondo programma stabilito.

prog : new per la programmazione.

prog : modif per modificare il programma esistente.

: verifica del programma.

: modifica dell'ora, della data e selezione della modalità di cambio orario solare/legale

② + e - : navigazione o regolazione valori.

- (DT1, DT1-K)

e C2

(DT2, DT2-K): con modalità auto, selezione forzature o delle deroghe.

③ enter : per convalidare le informazioni lampeggianti.
④ : per ritornare alla fase precedente.

Mediante il tasto menu potrete ritornare alla modalità auto in qualunque momento. Se l'apparecchio rimane inattivo per 1 min, l'interruttore si rimette in modalità auto.

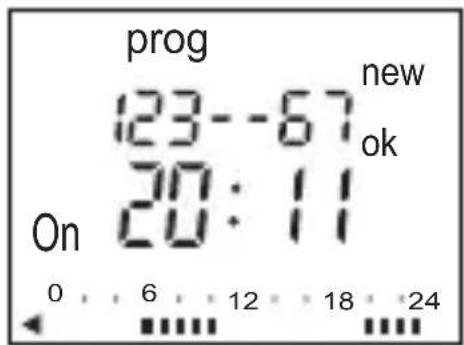

Programmazione: prog new

La programmazione può essere effettuata per giorno o per gruppo di giorni. In tal caso, i programmi sono comuni a più giorni.

I giorni: 1= lunedì, 2= martedì, 3= mercoledì ... 7= domenica

prog 123--67 new ok 20:11 On 0 6 12 18 24

1. Selezionare la modalità prog nel menu, quindi enter.
   1a. DT2 e DT2-K: Selezionare la via (C1 o C2) mediante + o - e enter. Viene visualizzato per alcuni istanti il numero di passi di programma disponibili.
2. Scegliere il/i giorno(i) mediante i tasti + o -. Convalidare mediante enter.
3. ok lampeggia. Convalidare il gruppo di giorni mediante il tasto enter. Il tasto - o ← consente di reimpostare il gruppo di giorni se necessario.
4. Scegliere, mediante + o -, lo stato del canale: On, oppure Off. Premere enter per convalidare lo stato.
5. Inserire l'ora di commutazione mediante + o -. Convalidare mediante enter.
6. Inserire i minuti mediante + o -. Convalidare mediante enter.

Procedere con la programmazione dei restanti giorni, ripetendo le operazioni da 3 a 6.

Si può modificare il giorno o il gruppo di giorni durante la fase 3, premendo i tasti +, - o ← .

Al termine della programmazione, ritornare in modalità auto premendo successivamente il tasto menu.

DT2 e DT2-K: Per fissare il programma dell'altro canale, tornare in modalità prog new e procedere seguendo i punti da 1a. a 6.

Tale modalità consente anche di aggiungere un'istruzione al programma prestabilito. Procedere nel modo descritto sopra.

Visualizzazione:

Per verificare il programma giornaliero impostato senza rischiare di modificarlo o di annullarlo.

Selezionare la modalità ◀ mediante i tasti menu e enter.

DT2 e DT2-K: Selezionare la via (C1 o C2) mediante + o - e enter.

Viene visualizzato il primo passo del lunedì insieme al programma giornaliero.

Per visualizzare, ci sono due possibilità:

1. Premendo il tasto + o -: per passare da un giorno all'altro. In tal caso, viene visualizzato solo il primo passo del giorno insieme al programma giornaliero.

2. Premendo il tasto enter: vengono visualizzati, uno dopo l'altro, tutti i passi dei singoli giorni.

Modifica o soppressione di un passo di programma: prog modif

Selezionare la modalità mediante prog menu e enter.

DT2 e DT2-K: Selezionare la via (C1 o C2) mediante + o - e enter.

Selezionare la modalità modif con il tasto + o -.

Convalidare mediante enter.

Viene visualizzato per alcuni istanti il numero di passi di programma disponibili.

Viene visualizzato il primo passo del primo giorno o gruppo di giorni.

Premere il tasto enter, far scorrere, uno dopo l'altro, i passi programmati.

I campi lampeggianti (stato, ora, minuti) possono essere modificati mediante + o - e convalidati mediante enter.

Quando il cursore è posizionato su ok situato dietro il gruppo di giorni, è possibile far scorrere il giorno o i gruppi di giorni per raggiungere diretta-mente, mediante + o -, quello che desiderate modificare.

Per eliminare un determinato passo di programma, selezionare lo stato della via (On o Off), quindi premere simultaneamente + e -.

Apparirà sul display la dicitura Clear.

Convalidare premendo enter.

Chiave (solamente Ref. DT1-K e DT2-K)

Appena la chiave è inserita sull'interruttore, il simboloione visualizzato sul display.

Due tipi di funzionamento:

A. Deroga permanente:

Inserire la chiave nell'interruttore orario.

Dopo 10 secondi, il programma contenuto nella chiave verrà eseguito senza cancellare quello già presente nell'apparecchio.

Basterà togliere la chiave perché il programma dell'interruttore orario venga di nuovo convalidato.

La chiave consente di salvare un programma contenuto nell'interruttore orario.

Si può anche copiare il contenuto della chiave nell'interruttore.

1. Introdurre la chiave e attendere 2 secondi.

2. Mediante menu, selezionare la modalità:

save: per salvare un programma contenuto nell'apparecchio,

load: per modificare il programma della chiave contenuto nell'interruttore orario,

: per visualizzare il programma contenuto nella chiave.

1. Convalidare la selezione mediante enter.

2. Riconfermare save e load mediante enter.

I seguenti messaggi d'errore possono essere visualizzati sul display: no prog: la chiave è vuota e non contiene nessun programma.

Error:

DT1-K: la chiave è quella di un interruttore a due vie.

DT2-K: la chiave è quella di un interruttore a una via.

In entrambi i casi:

E' possibile solo la modalità save.

Il messaggio d'errore rimane sul display finché la chiave è presente, ma il programma eseguito è quello dell'interruttore.

Impostazione dell'ora e della data

Selezionare la modalità mediante menu quindi enter.

Modificare il giorno, il mese, l'anno, l'ora ed i minuti mediante + o - e enter.

Modifica orario estivo/invernale

L'interruttore orario propone poi il cambiamento orario estivo/invernale

Selezionare il tipo di modifica desiderata utilizzando + o -.

Convalidare con enter.

Il tipo di cambiamento dipende dalla zona geografica.

Tipo proporre: (

* = Tipo per difetto.)

Tipo Inizio dell'ora Inizio dell'ora Zona estiva invernale d'applicazione
Euro Ultima *	domenica Ultima domenica Unione di marzo di ottobre Europea
USER Data liberamente Data liberamente programmata programmata
No Nessuna	Nessuna modifica modifica

La modifica avviene sempre tra le 2 e le 3 del mattino.

Nota:

Per la Granbretagna, utilizzare l'aera geografica Euro.

Per gli Stati Uniti, utilizzare il tipo USER è programmare le date seguende: al inizio del orario del estate, il secondo domenica di marzo, al inizio del orario del inverno, il primo domenica di novembre.

Per esempio: per una impianto in 2007, programmare "11.03 è 04.11", secondo le istruzioni qui sotto.

Se viene selezionato il tipo USER:

1. Inserire il giorno, poi il mese della data di modifica dell'ora estiva

(+1 ora) mediante + o - e enter.

1. Inserire il giorno, poi il mese della data di modifica dell'ora invernale

(-1 ora) mediante + o - e enter.

L'interruttore orario verificherà a quali giorni e a quali settimane corrispondano tali date ed applicherà i cambiamenti agli stessi periodi, negli anni successivi, indipendentemente dalla data.

Forzatura – Deroghe

DT1, DT1-K: Premendo più volte 🔊 -.

DT2, DT2-K: Premendo più volte C1 🎨 o C2 🎨 .

Se lo stato dell'uscita è On:

1° pressione: deroga provvisoriae. Off e 📋 lampeggiano. La modalità automatica verrà ripristinata al prossimo passo del programma.

2° pressione: forzatura permanente. On e 🏻 sono fissi. Tale forzatura va annullata manualmente.

3° pressione: forzatura permanente. Off e 🎯 sono fissi. Tale forzatura va annullata manualmente.

4° pressione: ripristino della modalità automatica.

Blocco

Per evitare eventuali manipolazioni fortuite, la tastiera dell'interruttore orario può essere bloccata mediante una chiave Ref. DT-LK oppure premendo per 3 secondi i tasti enter e ← .

Per sbloccare, premere per 7 secondi i tasti enter e ← .

L'azzeramento totale del prodotto rimane possibile in caso di bloccaggio della tastiera.

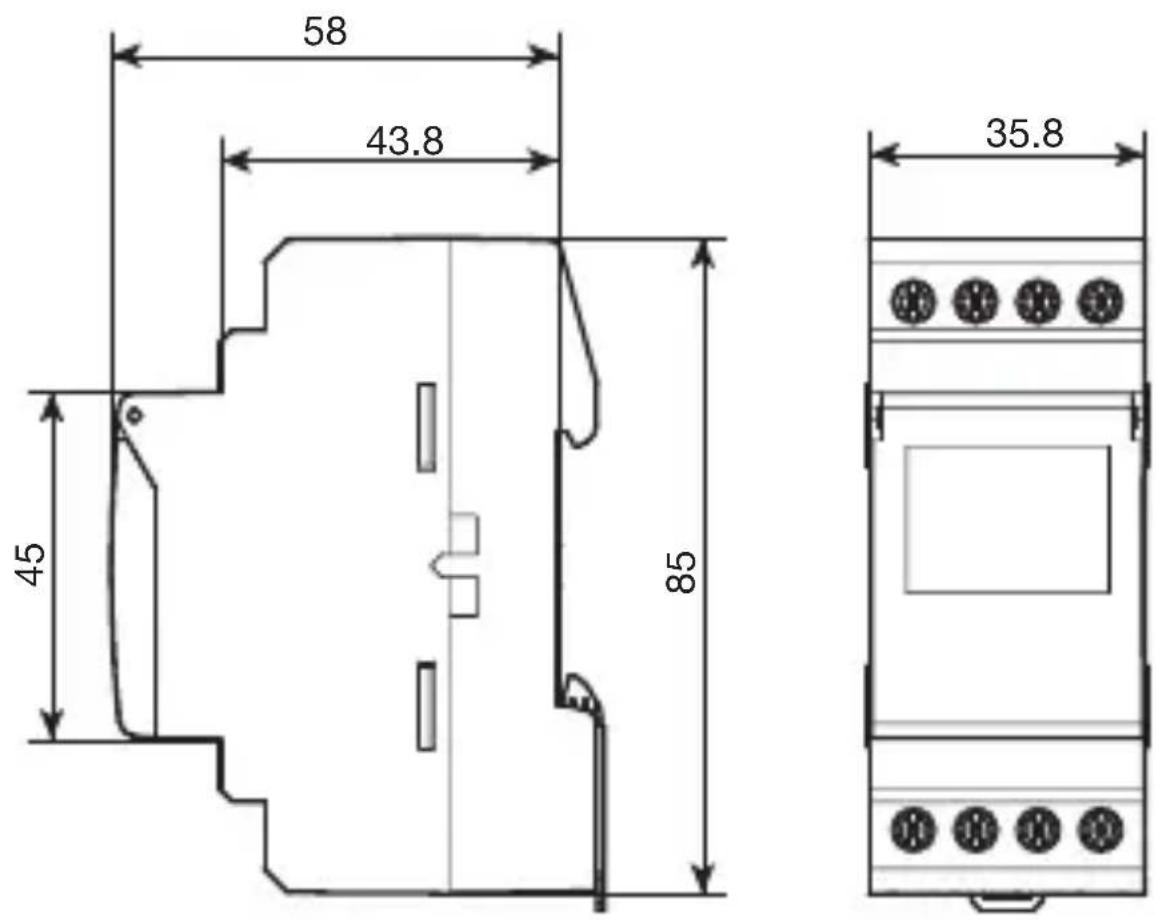

Dimensioni di ingombro

58 43.8 45 85 35.8
