D2 Plus - Interruttore orario digitale ABB - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Interruttore orario digitale
Marca	ABB
Modello	D2 Plus
Alimentazione	230 V CA ±10%, 50-60 Hz
Numero di uscite	2 (relè invertitore, libero da potenziale)
Corrente nominale	16 A (max. 10 A per carico resistivo)
Numero massimo di programmi	64
Tipi di programmi	Standard, Casuale, Ciclico, Vacanze
Display	LCD retroilluminato con icone di stato
Riserva di marcia	6 anni (batteria al litio integrata)
Ingresso esterno	Sì (per forzatura a distanza, max. 100 m)
Memoria esterna	Sì (D KEY, fino a 64 programmi)
Forzatura manuale	Permanente o temporanea (ON/OFF)
Protezione	IP20
Temperatura di funzionamento	-5 °C a +55 °C
Manutenzione e pulizia	Pulire con un panno asciutto. Non utilizzare solventi.
Sicurezza	Installazione da parte di personale qualificato. Non smaltire nei rifiuti domestici (conforme RAEE).
Dimensioni (circa)	72 x 72 mm (incasso)

Domande frequenti - D2 Plus ABB

Come creare un nuovo programma orario?

Premere MENU, selezionare il tipo di programma (Standard, Casuale, ecc.) con ▲/▼ e confermare con OK. Scegliere il numero di programma libero, quindi regolare l'uscita (S1/S2), il giorno, l'ora di inizio (ON) e di fine (OFF). Confermare ogni passaggio con OK.

Come forzare manualmente un'uscita ON o OFF?

Dalla schermata principale, utilizzare la combinazione di tasti indicata nel manuale (▲ + OK per forzatura temporanea, tenere premuto 2 s per permanente). Per tornare alla modalità AUTO, tenere premuti ▼ + OK per 2 s.

Cosa fare in caso di blackout?

L'apparecchio conserva tutti i programmi e le impostazioni grazie alla batteria al litio (riserva fino a 6 anni). Lo schermo si spegne dopo 2 minuti di inattività. Al ritorno della corrente, l'orologio riprende il normale funzionamento.

Come impostare data e ora?

Vai su MENU > OPZIONI > REGOL ORA. Utilizzare ▲/▼ per impostare anno, mese, giorno, ora e minuti. Confermare con OK. È anche possibile configurare il cambio automatico estate/inverno.

Posso utilizzare una chiave di programmazione D KEY?

Sì, il modello D2 Plus accetta il dispositivo di memoria esterna D KEY. Inserirla nell'apposito alloggiamento, quindi utilizzare il menu EMD per salvare, copiare o eseguire programmi direttamente dalla chiave.

Come eliminare un programma?

Metodo rapido: selezionare il tipo di programma nel menu, quindi tenere premuto ▲+▼ per 2 s. Appare 'ELIMINA', confermare con OK. È anche possibile utilizzare il menu ELIMINA per cancellare un singolo programma, tutti o le vacanze.

Cosa significa il simbolo '#' sullo schermo?

Il simbolo '#' indica una forzatura manuale attiva. Può essere 'PERM' (permanente) o 'TEMP' (temporanea). Il numero di uscita (51 o 52) viene visualizzato con ON o OFF.

Come bloccare la tastiera?

Tenere premuti i tasti ▲ + ▼ per 2 s sulla schermata iniziale. Appare un simbolo di lucchetto. Per sbloccare, ripetere la stessa combinazione.

Qual è la potenza massima controllabile per uscita?

Per il modello D2 Plus a 230 V, la potenza max. è di 3000 W (contatto NO) o 2300 W (contatto NC). Per 110 V, ridurre rispettivamente a 1100 W e 1000 W. Verificare i limiti di corrente (16 A max.).

Come programmare le vacanze (sospensione dei programmi)?

Nel menu, selezionare 'P Vacanze'. Impostare l'ora e la data di inizio sospensione (OFF), quindi l'ora e la data di fine (ON). I programmi normali saranno inattivi durante questo periodo.

MANUALE UTENTE D2 Plus ABB

V.1e dell'Industria, 18

20010 Vittuone (M)

ITALY

1)2)

4)

5-2) D1 PLUS 24, D1 PLUS 110

5-3)D2.D2PLUS

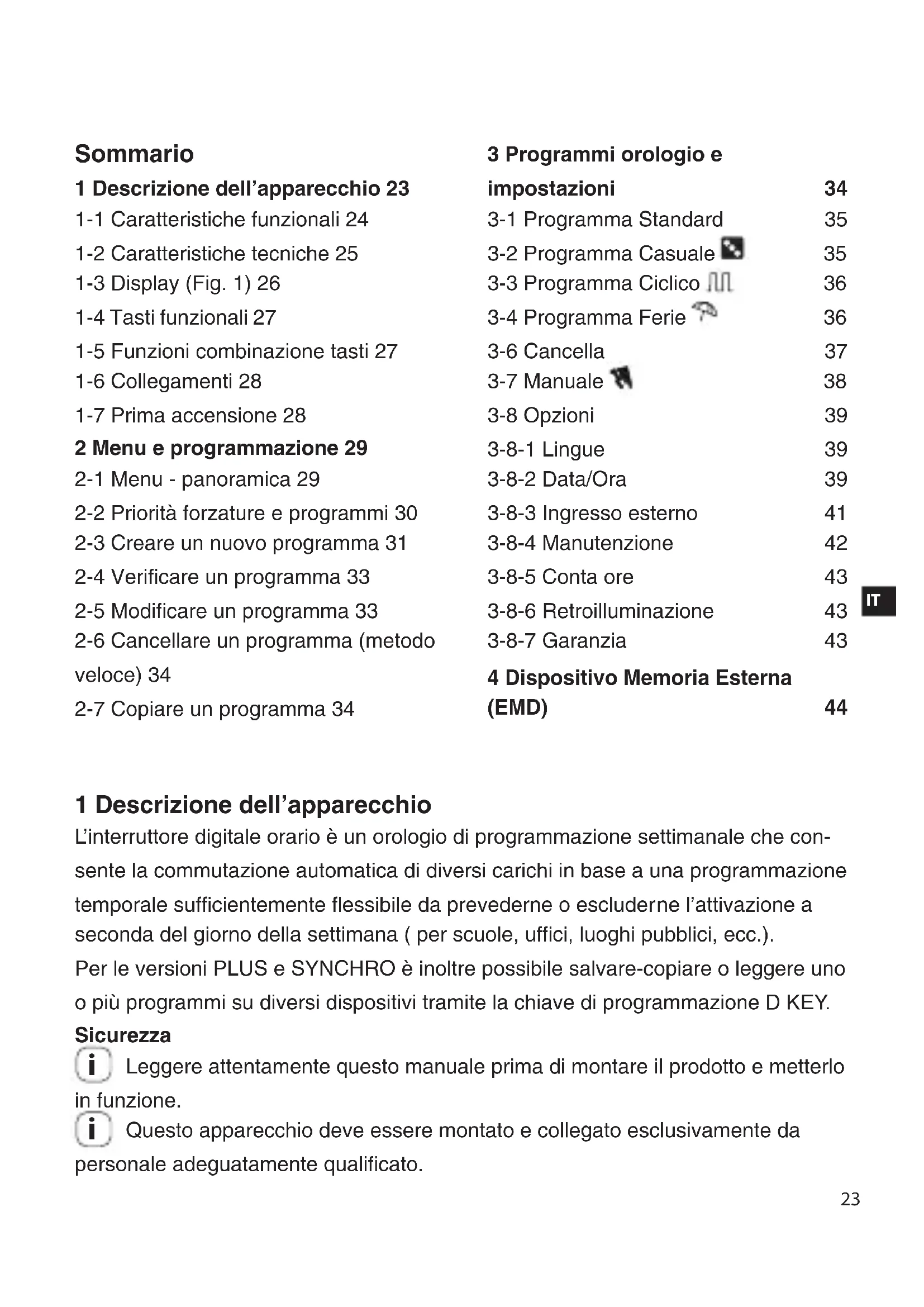

1 Descrizione dell'apparecchio 23

1-1 Caratteristiche funzionali 24
1-2 Caratteristiche tecniche 25
1-3 Display (Fig. 1) 26
1-4 Tasti funzionali 27
1-5 Funzioni combinazione tasti 27
1-6 Collegamenti 28
1-7 Prima accensione 28

2 Menu e programmazione 29

2-1 Menu - panoramicca 29
2-2 Priorità forzature e programmi 30
2-3 Creare un nuovo programma 31
2-4 Verificare un programme 33
2-5 Modificare un programme 33
2-6 Cancellare un programma (metodovece) 34
2-7 Copiare un programme 34

3 Programmi orologio e impostazioni 34

3-1Programma Standard 35
3-2Programma Casuale 35
3-3Programma Ciclico 36
3-4ProgrammaFerie 36
3-6 Cancella 37
3-7 Manuale 38
3-8Opzioni 39
3-8-1 Lingue 39
3-8-2 Data/Ora 39
3-8-3 Ingresso esterno 41
3-8-4 Manutenzione 42
3-8-5 Conta ore 43
3-8-6 Retroilluminatione 43
3-8-7 Garanzia 43

4 Dispositivo Memoria Esterna (EMD) 44

1 Descrizione dell'apparecchio

L'interruttore digitale orario è un orologia di programmatiche settimanale che consente la commutazione automatica di diversi carichi in base a una programmazione temporale sufficientemente flessibile da prevederne o escluderne l'attivazione a seconda del giorno della settimana (per scuole, uffici, luoghi pubblici, ecc.).

Per le versioni PLUS e SYNCHRO è inoltre possibile salvare-copiare o leggere uno o più programmi su diversi dispositivitramite la chiave di programmazione D KEY.

Sicurezza

Leggere attendamente quello manuale prima di montare il prodotto e metterlo in funzione.
i Questo appearecchio deve essere montato e collegato esclusivamente da personale adeguatamente qualificato.

L'apparecchio contiene una batteria non rimovibile e non deve essere smaltito come rifiuto urbano,essoando soggetti a raccolta separata per evitare danni all'ambiente.Nel rispetto della Direttiva 2006/66 e delle leggi nazionali di

recepimento per lo smaltimento del prodotto a fine vita, il mancato rispetto di quando sopra è sanzionato alla Legge.

1-1 Caratteristiche funzionali

Modello (serie)	D1 D1	Plus	D1 Synchro	D2 D2	Plus	D2 Synchro
Canali (circuito) 1 2
Programmi memorizzabili	64
Programmi speciali(P Casuale, P Ciclico,P Ferie)	✓
Orario settimanale/annuale	✓
Ingresso esterno	✓	✓		✓	✓
Forzatura manuale	✓
Dispositivo memoriaesterna EMD		✓	✓		✓	✓
Ricevitore GPS oDCF77 (opzione)			✓			✓

1-2 Caratteristiche tecniche

Tensione alimentazione 230 V c.a. +/- 10%
	110 V c.a. +/- 10% (D1 Plus 110)24 V c.a. / c.c. +/- 10% (D1 Plus 24)
Frequenza 50-60 Hz
Grado di protezione IP20
Tipodi uscita Relè a dato in scambio	libero da potenziale;contatto N.O. = 16(10)A / 250V~ (acorrente limitata con Resistenza per Zero Crossing di elevato valore);contatto N.C. = 16(2)A / 250V~contatti N.O./N.C. = 16(2)A / 250V~ (D1 Plus 24, D1 Plus 110)
Portata massima AC N.O. 16(10)A / N.C	16(2)AN.O./N.C. 16(2) (D1 Plus 24, D1 Plus 110)
Temperatura funzionamento da -5 oC a -55 oC
Temperatura stoccaggio da -10 o C a +65 o C
Assorbimento/Autoconsumo 6.5 VA monocanalale / 7.8 VA bicanale
Sezione dei cavi ai morsetti 1...6 mm2
Normativa marcata CE LVD/EMC EN607	30-2-7
Lingue disponibili nell'apparecchio Italiano	, Inglese, Tedesco, Francese,Spagnolo, Svedese, Portoghese,Olandese, Russo, Polacco, Greco
Riserva di carica in caso di mancanza rete	6 anni alla prima accensione, garantita da pila al litio
Tensione impulsiva nominale 4kV
Precisione di funzionamento + 0,5 sec/ga a 25 °C

IT

Potenza massima pilotabile
3000W 3000W 1100W			900W (125 μF)	7W ÷ 23W (max. 23 lamp.)
Modelli D1 PLUS 24 - D1 PLUS 110
2300W 2300W 1000W			500W (70 μF)	7W ÷ 23W (max. 18 lamp.)

1-3 Display (Fig. 1)

C1/C2	Canale 1/Canale 2 OFF/ Canale diattivato
#	Forzatura manuale del canale	#	ON / Canale attivo
#	Programmi casuali Programmi ciclici
#	Icona Ferie Blocco tastiera	-
#	Indicazione ricezione segnale GPS o DCF77	▲	Navigazione in su
P88	N. programmata selezionato P01-P64	▼	Navigazione in giù

i La barra rigata del display minha inoltre:

Stato di avanzamento, vedi Fig.2 (es. cancellazione vedi cap.3-6).

Visualizzazione delle ore, vedi Fig.3.

Il display在哪在 maniera alternata (per alcuni secondi) la Data/Ora ed i programmi o forzature impostate.

1-4 Tasti funzionali

PENU	Permette di entrare nel menu principale (da schermata iniziale). Permette di uscire da qualsiasi impostazione.
A	Permette di scorrere un elenco in alto. Incrementa un valore numerico o cambia un parametro. Tenuto premuto permette la visualizzazione fissa dello stato del canale 1 fino al rilascio del tasto (in normale funzionamento).
Y	Permette di scorrere un elenco in basso. Decrementa un valore numerico o cambia un parametro. Tenuto premuto permette la visualizzazione fissa dello stato del canale 2 (modelli bicanali) fino al rilascio del tasto (in normale funzionamento).
OK	Conferma l'impostazione proposta.
RESET	Esegue un reset dell'apparecchio (NOTA: I programmi e impostazioni ingressso esterno non vengono cancellati).

1-5 Funzioni combinazione tasti

Funzione Combinazione tasti
Bloccare / sbloccare tasti (−).	2 sec.
Forzatura manuale temporanea canale 1 e 2 (vedi cap. 3-7). Alternando la pressione si passa da TEMP ON a TEMP OFF.	ANV + Ln1 ↓
	RENV + Ln2 ↓

IT

Funzione Combinazione tasti
Forzatura manuale permanente canale 1 e 2 (vedi cap. 3-7). Premendo per 2 sec. si accede a PERM e alternare pressione si passa da PERM ON a PERM OFF.	2 sec.	2 sec.
Torna in modalità AUTO (in caso è stata attivata una qualsiasi forzatura manuale).	2 sec.	2 sec.

i Per eseguire una delle funzioni sopra descritte si deve necessariamente essere sulla schermata iniziale

1-6 Collegamenti

i Distanza massima per ingresso esterno: 100 m.

Collegamento modelli monocanalie e bicanali

Vedi schema da Fig. 5-1 a Fig.5-3.

Collegamento modelli Synchro

Modelli Synchro monocanali o bicanali con GPS o Antenna DCF77. Vedi schema da Fig. 6-1 a Fig.6-2.

1-7 Prima accensione

L'apparecchio viene fornito privo di impostazioni.

1. Premere RESET con oggetto a punta per sbloccare l'apparecchio (vedi Fig.4). Impostare i seguenti dati:2.

LINGUE (vedi cap. 3-8-1).
DATA/ORA (Anno, Mese, Giorno, Ora, Zona orario (vedi cap. 3-8-2)).

In caso di mancanza dell'energia elettrica (es. "blackout"), la DATA/ORA resta memorizzata, inoltre l'interruttore digitale: disabilità il/i rele,

disattiva la retroilluminazione, se attiva,

visualità data e ora lampeggianti per 2 minuti, per poi passare in modalità stand-by (display spento) Maintainendo in memoria tutti i dati programmati, sino al ripristino della tensione di rete otramite la pressione prolongata per 1 sec. di un tasto che fa ripartire il conteggio per la modalità stand-by.

2 Menu e programmazione

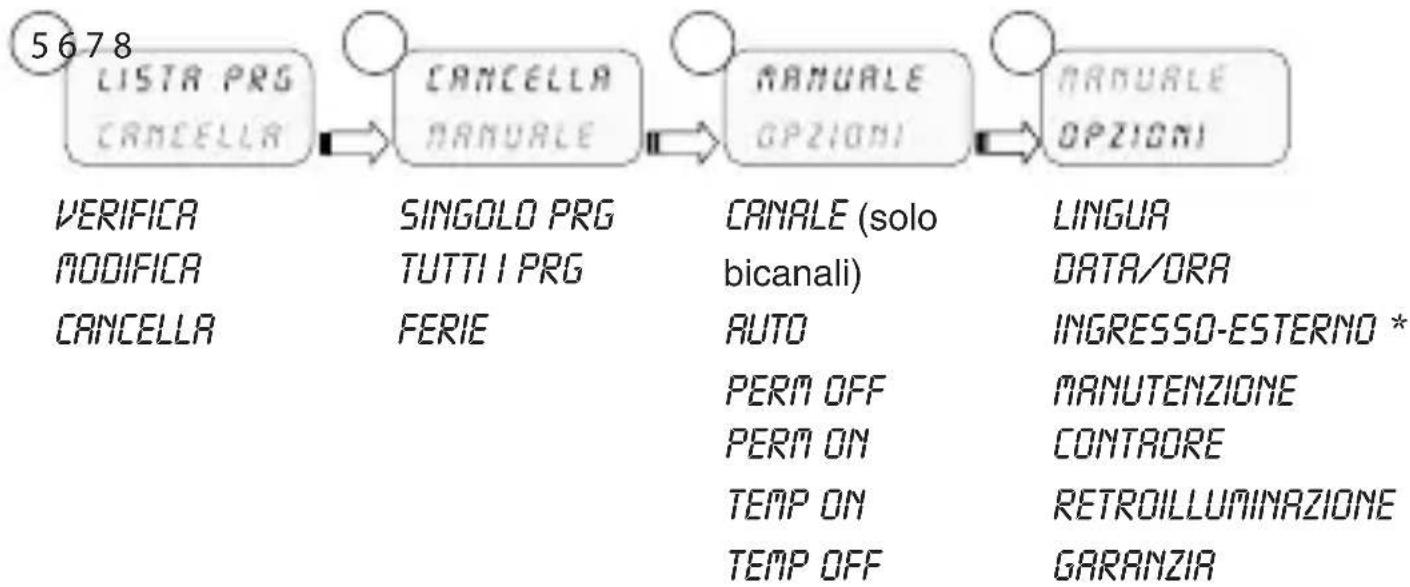

2-1 Menu - panoramicica

I menu elencati da 1 a 8 sono nella sequenza presente nell'apparecchio.

* Esclusi i modelli Synchro.

Premere il tasting 1. MENU.

Compare il primo menu selezionabile (P Standard)

Scorrere i vari menu tramite tasti A.

Confermare il menu desiderato con 3. OK.

2-2 Priorità forzature e programmi

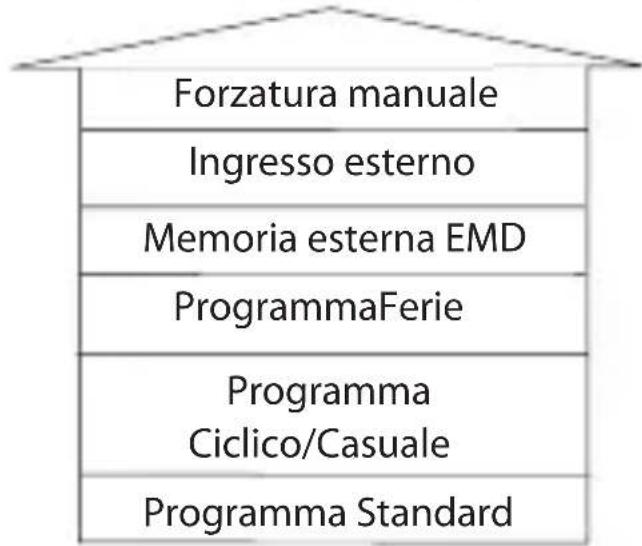

i Ad ogni tipo di programma viene assegnata una priorità, come da rappresentazione a fianco.
i Tenere conto delle priorita quando vengono programmati diversi tipi di programmi per lo stesso periodo di tempo.

Priorità massima

P01:Programma Standard ON 19:00-OFF22:00
P02:Programma Standard ON 00:00-OFF 06:00
P03:Programma Casuale ON20:00-OFF00:00
P04:Programma Ciclico ON 19:00-OFF22:00
P05:Programma Ciclico ON 02:00-OFF 06:00
P06:Programma Casuale ON 04:00-OFF 06:00

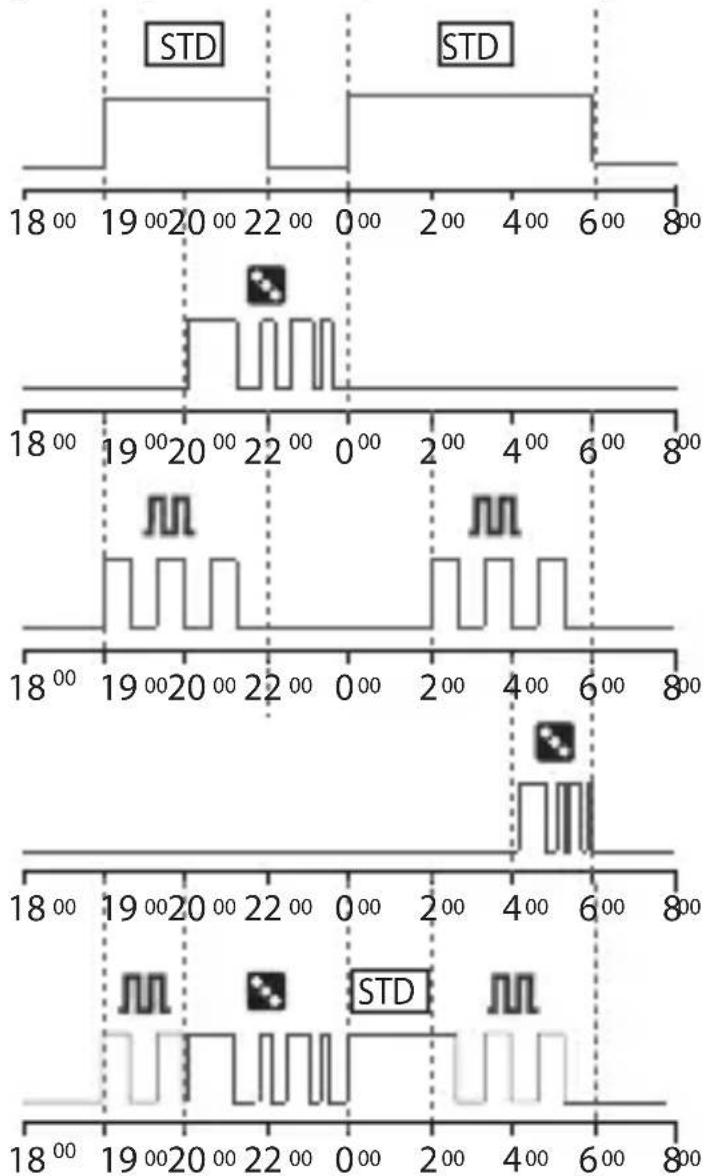

Comportamento del carico di uscita con i programmi da P01 a P06, secondo le priorità.

2-3 Creare un nuovo programma

i Procedure validation per tutti i tipi di programmi. Ulteriori impostazioni vengono descritte nei singoli programmi.

Selezione del tipo di programma (esempio con P Standard):

Premere il tasto 1. MENU.

Selezionare tipo di programma tramite tasti A.

Confermare scelta con 3. OK.

Compare il numero di programmi liberi per 3 sec.»

Compare primo programa in memoria.»

Premere per 2 sec. il tasting

Il display在哪il primo programma vuoto.»

Confermare con 5. OK.

Il numero del programma è selezionato.»

Segue l'impostazione del canale.»

Scegliere il canale (solo modelli bi-canale)

1. Impostare il canale (bicanali) tramite tasti AY.

C1/C2 o entrambi lampeggiano.

Confermare con 2. OK.

Il canale è impostato.

Segue l'impostazione del giorno.

Impostare giorno

Selezione del giorno o di un gruppo di giorni in cui il programma deve essere eseguito.

1234567

Impostare il giorno o il gruppo di giorni tramite 1. tasti

La freccia lampeggiante indica il giorno o gruppo » di giorni selezionato.

Confermare con 2. OK. Segue l'impostazione ORA/ON.

Impostare ORA/ON

Impostare orario di inizio programma tramite tasti nel formato hh/mm.

Singola pressione tasti sposta campo minuti.
Pressione prolongata tasti sposta campo ore.

Confermare con 2. OK. Compare il Campo dei secondi. Impostare i secondi tramite tasti. Confermare con 4. OK. L'orario inizio programma è stato impostato? Segue l'impostazione di ORA/OFF.

Impostare ORA/OFF

Impostare orario di fine programmata tramite tasti. Ripetere le operazioni come per ORA/ON.

Confermare con 2. OK. L'orario di fine programma è stato impostato.» Confermare fine programma con OK.

Impostare PERIODO ANNUALE

Permette di impostare un periodo definito, nel quale il programma impostato precedentamente deve essere eseguito.

Il periodo definito nel programma annuale viene ripetuto ciclicamente agli anno.

Impostare inizio e fine periodo nel formato 1. gg/mm/-- tramite tasti

Confermare agli Campo con 2. OK.

Il periodo annuale è impostato.»

1. Premere il tastingo MENU per uscire alla programmazione.

2-4 Verificare un programme

Si accede ai menu dei programmi desiderati (P standard, P ciclico...) con il tastingo MENU.

Selezionare dal menu il tipo programma (es. P 1. Casuale) tramite tasti

Confermare con 2. OK.

Vengono visualizzati i programmi dello stesso tipo » in memoria.

Selezionare il programma da verificare tramite 3. tasti

Il display在哪的ciclicamente le impostazioni.»

2-5 Modificare un programme

1. Confermare il programma da modificare con OK.
2. Impostare i nuovi valori come descrizione nel cap. 2-3.

2-6 Cancellare un programme (metodo veloce)

Selezionare dal menu il tipo di programma da 1.

cancellare tramite tasti

Esempio: P casuale

Premere contemporaneamente tasti per 2 sec.

Il display在哪“CANCELLA”.

Confermare con 3. OK.

Il display在哪“VUOTO”.

Il programma è cancellato.»

2-7 Copiare un programme

Selezionare dal menu il tipo di programma da copiare 1. (es. P Casuale) tramite tasti

Il numero programma lampeggia.»

Premere per ca. 3 sec. tasto 2. OK.

Il programma viene copiato nella prima posizione » libera della memoria.

Viene visualizzato il primo dato modificabile » (canale) lampeggiante.

Modificare dati come descripto nel cap. 2-3.3.

Non possono coesistere 2 programmi con gli stessi dati!

3 Programmi orologio e impostazioni

1. Premere il tastingo MENU per accedere ai menu disponibili.
2. Scorrere i menu tramite tasti e conformare con OK.

3-1 Programma Standard

Permette di impostare un periodo definito di un ciclo ON e OFF.

i Per la programmazione vedi cap. 2-3.

Esempio impostazione da imagine:

Programma Standard ON ora 8:00, OFF ora 12:00.

3-2 Programma Casuale

Permette di attivare e disattivare uno o più canali in maniera casuale entro un periodo stabilito.

i Per la programmazione vedi cap. 2-3.

Esempio impostazione da imagine:

Programma Casuale ON ora 8:00, OFF ora 12:00.

3-3 Programma Ciclico

Permette di eseguire una series di impulsi entro un periodo definito.

Il tempo ON e il tempo OFF possono variare da 1 sec. fino a 23:59:59 ore

i Per la programmazione vedi cap. 2-3. In aggiunta impostare l'ora di1. TEMPO ON e TEMPO OFF tramite tasti

Esempio impostazione:

Programma Ciclico ON ora 8:00, OFF ora 12:00; Temporizzazione TEMPO ON 10 min e TEMPO OFF 15 min.

3-4 Programma Ferie

Permette di impostare un periodo di sospensione dei programmi, ad esempio per chiusura estiva.

Selezionare il P Ferie come descripto al cap. 2-3.1. Impostare l'ora d'inizio sospensione (OFF) tramite 2. tasti

Confermare con 3. OK. Impostare la data di inizio sospensione tramite tasti 4 AV in fornato gg/mm/-.

Impostare l'ora e la data di fine sospensione (ON) 5. come nell'operazione da 2 a 4.

3-5 Lista PRG

Questo menu permette di visualizzare, modificare o cancellare qualsiasi programma in memoria.

Scorrere fino a "LISTA PRG" tramite tasti

Confermare con2. OK.

Compare il numero di programmi liberi.>

Viene visualizzato il primo programma in memoria.» Selezionare il programma desiderato tramite tasti 3.

i Per sapere come verificare, modificare o cancellare i dati, vedi dal cap. 2-2 al cap. 2-4.

3-6 Cancella

Questo menu permette diversi tipi di cancellazione.

1. Scorrere fino a Cancella tramite tasti

Confermare con 2. OK.

Si accede al tipo di cancellazione nel sottomenu » (vedi tabella seguente).

Selezionare tipo di cancellazione tramite tasti.

1. Confermare una cancellazione con OK.

Con il tastingo MENU si annulla la cancellazione.

Sottomenu Funzione
SING PRG	Cancella singoli programmi selezionati
TUTTI PRG	Cancella tutti i programmi Tutti i programmi in memoria verranno cancellati!
P FERIE	Cancella tutti i programmi ferie

3-7 Manuale

Permette di forzare manualmente lo stato delle uscite independentemente dal programma attivo. Impostazioni possibili:

Modo forzatura	Simbolo display	Canale-Condizione	Funzione forzatura
AUTO C1		C2	Nessuna forzatura sul canale, gestione da programma.
PERM	R	C1 On C2 On	Canale permanente attivato.
PERM	R	C1 OFF C2 OFF	Canale permanente disattivato.
TEMP	R	C1 On C2 On	Canale attivato sono ad un prossimo intervento programma.
TEMP	R	C1 OFF C2 OFF	Canale disattivato sono ad un prossimo intervento programma.

Attivare una forzatura

Selezionare sottomenu "MANUALE" tramite tasti 1.

Confermare con 2. OK.

Premere combinazione tasti (vedi cap.1-6) per scelta 3. canale (solo modelli bi-canali).

Il display在哪的 informazioni sul canale o canali »

(vedi tabella precedente).

Impostare tipo forzatura tramite tasti A.

Confermare la scelta con 5. OK.

Si torna alla schermata principale.»

Il display在哪i il tipo di forzatura sul canale.»

Disattivare una forzatura

Premere combinazione tasti del canale da disattivare (vedi cap.1-6) per 1. ca. 2 sec.

Per disattivaretramiteilmenuesufficiente selezionarela modalita“AUTO" (vedi paragrafo "Attivareuna forzatura").

3-8 Opzioni

Permette di impostare vari parametri dell'orologio.

Selezionare tramite tasti AOPZIONI". Confermare con 2. OK. Seguono i sottomenu.

3-8-1 Lingue

Permette di impostare la lingua interfaccia desiderata.

Selezionare il sottomenu "LANGUAGE" tramite 1. tasti

Confermare con2. OK.
Selezionare la lingua desiderata tramite tasti 3.
Confermare con4. OK.

3-8-2 Data/Ora

Permette di impostare la data e l'ora dell'apparecchio.

In caso di reset la data deve essere nuovamente impostata.

Selezionare "DATA/ORA"1. tramite tasti. Confermare con 2. OK. Impostare ANNO, MESE, GIORNO, ORA, MINUTI 3. rispettovamente tramite tasti.

i Singola pressione tasti sposta campo minuti. Pressione prolongata tasti sposta campo ore.

Confermare con 4. OK.
Data e ora sono impostati.»
Segue l'impostazione "CAMBIO H".>>

Cambio ora solare/legale

Selezionare il tipo di commutazione tramite tasti. Confermare con 2. OK. Impostare valori (vedi tabella) tramite tasti OK. Confermare con 4. OK.

Possibili selezioni sul display	Commutazione estiva (ora legale)	Commutazione inverna-le (ora solare)
NESSUNO	Nessuna Nessuna
EUROPA	Ultima domenica del mese di.Marzo	Ultima domenica del mese di ottobre
USR	Seconda domenica del mese di.Marzo	Prima domenica del mese di novembre
LIBERA	Settimana/giorno (dom.) liberamente programmati	Settimana/giorno (dom.) liberamente programmati
FISSA	Data fissa liberamente programmata (es. 28/02)	Data fissa liberamente programmata (es. 29/10)

Time Zone GPS (solo modelli GPS e DCF77)

Impostazione dell'ora locale aggungendo/sottraendo il numero ore rispetto all'ora universale detto T ZONE (es. Italia, T ZONE +1).

iDopo l'impostazione DATA/ORA (vedi cap.3-8-2).
Selezionare GPS" tramite tasti AY.
Confermare con 2. OK.
Selezionare tipo di Cambio H (vedi tabella 3. precedente).
Impostare il numero ore di T ZONE tramite tasti AY Confermare con 5. OK. Il cambio ora è stato impostato. Si torna alla schermata principale.

Time Zone DCF77 (solo modelli GPS e DCF77)

Il ricevitore a differenza del GPS trasmette l'ora con la correzione legale/solare.

Si dovrà impostare il corretto numero di ore rispetto alla posizione di Francoforte.

Selezionare "DCF77" tramite tasti

Confermare con 2. OK.

Impostare il numero T ZONE come descripto nelle 3. operazioni precedenti da 4 a 5.

3-8-3 Ingresso esterno

Permette di eseguire funzioni di forzature manuali di ON e OFF da remoto, (vedicap. 3), per mezzo di pulsanti o interrupttori.

i Funzione non disponibile per i modelli SYNCHRO (la voce "EXT INPUT" non è disponibile nel menu "OPZIONI").

Selezionare il sottomenu "EXT INPUT" tramite 1. tasti

Confermare con 2. OK.

Selezionare tipo di commutazione (vedi tabella 3. successiva) tramite tasti

Confermare con 4. OK.

Per disattivare l'impostazione fatta, ripetere azione da 1 a 2. Confermare selezione "DISATTIVA" con OK.

Selezione display	Canale C1 o C2 (bicanale)	Simbolo	Funzione Comando	externo
PERI ON	OFF		Forzatura permanente del canale su ON o OFF.	- -
TEMP			Forzatura temporanea del canale fino alla successiva commutazione di un pro-gramma precedentamente impostato.	- -

IT

Selezione display	Canale C1 o C2 (bicanale)	Simbolo	Funzione Comando	externo
TIMER ON	OFF		Forzatura di un canale temporizzata (es. controllo luce scale).Tempo impostabile in formatohh:mm:ss.	-

3-8-4 Manutenzione

Permette di impostare per ciascun canale un periodo di funzionamento in ON. Trascorso il periodo, l'orologio segnala la necessità di un intervento con scritta "C1 MANUT" o "C2 MANUT", alternandosi con la data attuale.

IT

Selezionare il sottomenu "MANUTENZ" tramite 1. tasti

C1 lampeggia.»

Selectionare il canale tramite tasti 2. (mod. bicanali).

Confermare con3. OK.

Impostare il numero ore tramite tasti A.

Confermare con 5. OK.

i Per modificare o reimpostare i valori, seguire istruzioni da 1 a 5.

Annullare l'avviso di manutenzione

i Una pressione del tasting OK per 2 sec., da schermata principale, eliminà il messaggio "MANUT" visualizzato sul display.

3-8-5 Conta ore

Permette di visualizzare le ore in stato ON dei canali.

Selezionare il sottomenu "CONTA ORE" tramite 1. tasti

Confermare con 2. OK.
Selezionare il canale tramite tasti a v.

Il display在哪的ore di funzionamento.> Premere tasti+per azzerare.

3-8-6 Retroilluminazione

Permette di impostare il tempo di retroilluminazione display.

Selezionare il sottomenu BACKLIGHT tramite tasti 1.

Confermare con 2. OK.
Selezionare tramite tasti tra: FISSO ON, FISSO OFF o TEMP 6SEC.
Confermare con 4. OK.

3-8-7 Garanzia

Permette di visualizzare in anni e giorni il tempo trascorso alla messa in servizio dell'orologio.

Selezionare il sottomenu "GARANZIA" tramite tasti 1.

Confermare con 2. OK. Il display在哪，come descritto sopra.》 Conteggio non azzerabile.

4 Dispositivo Memoria Esterna (EMD)

Il dispositivo EMD è una scheda di memoria esterna, in grado di gestire 64 programmi comprese le ferie.

i La memoria EMD è la chiave di programmazione D KEY.

Inserire la memoria EMD.1.

Selezionare il sottomenu desiderato (vedi tabella) 2.

tramite tasti

Confermare agli scelta con 3. OK.

Sottomenu Funzione Note
ESEGUE	Esegue programmi direttamente da EMD	I programmi vengono eseguiti solo da EMD
SALVA > EMD	Salva tutte la memoria orologio su EMD	Sovrascrive tutti i programmi già presenti su EMD
COPIA < EMD	Copia tutto il contentuto da EMD sulla memoria orologio	Sovrascrive tutti i programmi presenti sull'orologio
LEGGE	Legge i programmi da EMD Visu alizzza solo i programmi presenti su EMD
FERIE > EMD	Copia i programmi Ferie dall'orologio all' EMD	Sovrascrive tutti i programmi Ferie presenti su EMD
FERIE < EMD	Copia i programmi Ferie dall'EMD all'orologio	Sovrascrive tutti i programmi Ferie presenti sull'orologio
CANCELLA	Cancella i programmi presenti sull'EMD	Cancella definitivamente alla memoria EMD

Premere il tasto 1. MENU per uscire.

1. Confermare la scelta "ANNULLARE" con OK.

La memoria EMDiene esclusa dall'orologio.

La memoria EMD non viene più riconosciuta.»

1. Ritirare I'EMD.

Índice

I Iopo nporpaMMnpOBaHnO,cm.pa3d.2-3.

PpIMep BBOda daHHbIX yka3aH Ha nnIOCTpaun:

Ctanhaptna nporpamma BKI B 8:00 u.,OTK B 12:00 u.

3-2 CnyuhaHna nporpaMa

I03BOJRAETAKTUBNPOBaTb I DeaKTUBNPOBaTb ODNH NIN HeCKOJIbKO KaHaIOB B CJIyauHOM pexime,B npedeJax ONpeDeJenHOro IpomExyTKa BpeMeHn.

I IopoPpamMmPoBaHnO,cm.pa3d.2-3.

PpIMep BBOda daHHbIX yka3aH Ha nllIOCTpaun:

CnyaHna nporpamMa BKJI B 8:00 u., OTK B 12:00 u.

3-3 LnkJIuecka nporpaMa n
