MANUALE UTENTE D1 Synchro ABB

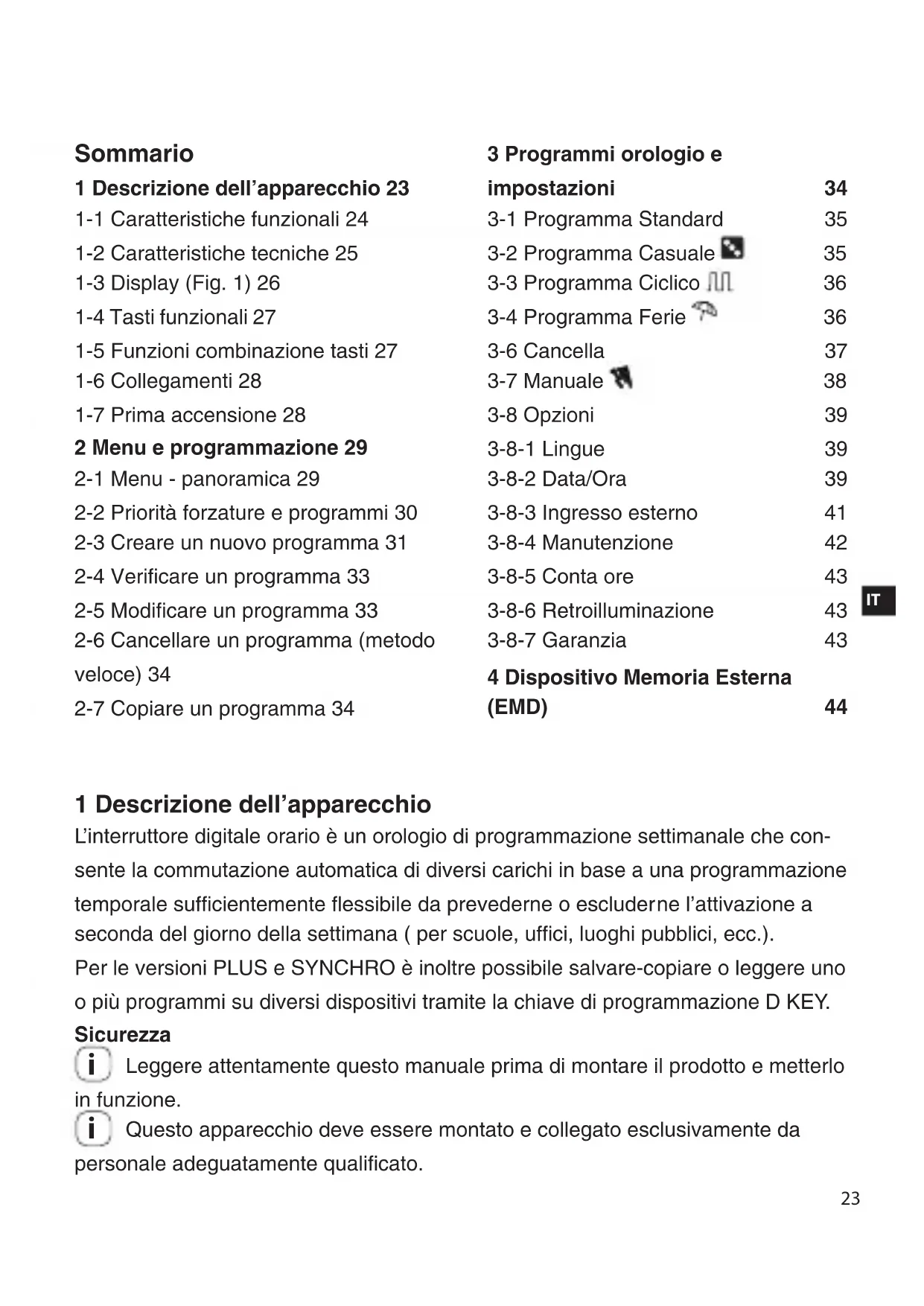

Sommario 1 Descrizione dell’apparecchio 23 1-1 Caratteristiche funzionali 24 1-2 Caratteristiche tecniche 25 1-3 Display (Fig. 1) 26 1-4 Tasti funzionali 27 1-5 Funzioni combinazione tasti 27 1-6 Collegamenti 28 1-7 Prima accensione 28 2 Menu e programmazione 29 2-1 Menu - panoramica 29 2-2 Priorità forzature e programmi 30 2-3 Creare un nuovo programma 31 2-4 Verificare un programma 33 2-5 Modificare un programma 33 2-6 Cancellare un programma (metodo veloce) 34 2-7 Copiare un programma 34 3 Programmi orologio e impostazioni 34 3-1 Programma Standard 35 3-2 Programma Casuale

3-6 Cancella 37 3-7 Manuale

3-8 Opzioni 39 3-8-1 Lingue 39 3-8-2 Data/Ora 39 3-8-3 Ingresso esterno 41 3-8-4 Manutenzione 42 3-8-5 Conta ore 43 3-8-6 Retroilluminazione 43 3-8-7 Garanzia 43 4 Dispositivo Memoria Esterna (EMD) 44 1 Descrizione dell’apparecchio L’interruttore digitale orario è un orologio di programmazione settimanale che con- sente la commutazione automatica di diversi carichi in base a una programmazione temporale sufficientemente flessibile da prevederne o escluderne l’attivazione a seconda del giorno della settimana ( per scuole, uffici, luoghi pubblici, ecc.). Per le versioni PLUS e SYNCHRO è inoltre possibile salvare-copiare o leggere uno o più programmi su diversi dispositivi tramite la chiave di programmazione D KEY. Sicurezza Leggere attentamente questo manuale prima di montare il prodotto e metterlo in funzione. Questo apparecchio deve essere montato e collegato esclusivamente da personale adeguatamente qualificato.

L’apparecchio contiene una batteria non rimovibile e non deve essere smaltito come rifiuto urbano, essendo soggetto a raccolta separata per evitare danni all’ambiente. Nel rispetto della Direttiva 2006/66 e delle leggi nazionali di recepimento per lo smaltimento del prodotto a fine vita, il mancato rispetto di quanto sopra è sanzionato dalla Legge. 1-1 Caratteristiche funzionali Modello (serie) D1 D1 Plus

Synchro Canali (circuiti) 1 2 Programmi memo- rizzabili

Programmi speciali (P Casuale, P Ciclico, P Ferie) Orario settimanale/ annuale Ingresso esterno Forzatura manuale Dispositivo memoria esterna EMD Ricevitore GPS o DCF77 (opzione) i25

1-2 Caratteristiche tecniche Tensione alimentazione 230 V c.a. +/- 10% 110 V c.a. +/- 10% (D1 Plus 110) 24 V c.a. / c.c. +/- 10% (D1 Plus 24) Frequenza 50-60 Hz Grado di protezione IP20 Tipo di uscita Relè a contatto in scambio libero da potenziale; contatto N.O. = 16(10)A / 250V~ (a corrente limitata con Resistenza per Zero Crossing di elevato valore); contatto N.C. = 16(2)A / 250V~ contatti N.O./N.C.= 16(2)A / 250V~ (D1 Plus 24, D1 Plus 110) Portata massima AC N.O. 16(10)A / N.C. 16(2)A N.O./N.C. 16(2) (D1 Plus 24, D1 Plus 110) Temperatura funzionamento da -5 oC a +55 oC Temperatura stoccaggio da -10 o C a +65 o C Assorbimento/Autoconsumo 6.5 VA monocanale / 7.8 VA bicanale Sezione dei cavi ai morsetti 1...6 mm² Normativa marcata CE LVD/EMC EN60730-2-7 Lingue disponibili nell’apparecchio Italiano, Inglese, Tedesco, Francese, Spagnolo, Svedese, Portoghese, Olandese, Russo, Polacco, Greco Riserva di carica in caso di mancanza rete 6 anni dalla prima accensione, garantita da pila al litio Tensione impulsiva nominale 4kV Precisione di funzionamento + 0,5 sec/gg a 25 °C26

Potenza massima pilotabile 3000W 3000W 1100W 900W (125 μF) 7W ÷ 23W (max. 23 lamp.) Modelli D1 PLUS 24 - D1 PLUS 110 2300W 2300W 1000W 500W (70 μF) 7W ÷ 23W (max. 18 lamp.) 1-3 Display (Fig. 1) Canale 1/Canale 2 OFF/ Canale disattivato Forzatura manuale del canale ON / Canale attivo Programmi casuali Programmi ciclici Icona Ferie Blocco tastiera Indicazione ricezione segnale GPS o DCF77 Navigazione in su N. programma selezionato P01-P64 Navigazione in giù La barra rigata del display mostra inoltre: Stato di avanzamento, vedi Fig.2 (es. cancellazione vedi cap.3-6).s Visualizzazione delle ore, vedi Fig.3.s Il display mostra in maniera alternata (per alcuni secondi) la Data/Ora ed i programmi o forzature impostate.

1-4 Tasti funzionali Permette di entrare nel menu principale (da schermata iniziale).s Permette di uscire da qualsiasi impostazione.s Permette di scorrere un elenco in alto.s Incrementa un valore numerico o cambia un parametro.s Tenuto premuto permette la visualizzazione fissa dello stato del s canale 1 fino al rilascio del tasto (in normale funzionamento). Permette di scorrere un elenco in basso.s Decrementa un valore numerico o cambia un parametro.s Tenuto premuto permette la visualizzazione fissa dello stato del s canale 2 (modelli bicanali) fino al rilascio del tasto (in normale funzionamento). Conferma l’impostazione proposta.s Esegue un reset dell’apparecchio (NOTA: I programmi e impostazioni s ingresso esterno non vengono cancellati). 1-5 Funzioni combinazione tasti Funzione Combinazione tasti Bloccare / sbloccare tasti (

2 sec. Forzatura manuale temporanea canale 1 e 2 (vedi cap. 3-7). Alternando la pressione si passa da TEMP ON a TEMP OFF.

Funzione Combinazione tasti Forzatura manuale permanente canale 1 e 2 (vedi cap. 3-7). Premendo per 2 sec. si accede a PERM e alternare pressione si passa da PERM ON a PERM OFF.

2 sec. Torna in modalità AUTO (in caso è stata attivata una qualsiasi forzatura manuale).

2 sec. Per eseguire una delle funzioni sopra descritte si deve necessariamente essere sulla schermata iniziale 1-6 Collegamenti Distanza massima per ingresso esterno: 100 m. Collegamento modelli monocanali e bicanali Vedi schema da Fig. 5-1 a Fig.5-3.s Collegamento modelli Synchro Modelli Synchro monocanali o bicanali con GPS o Antenna DCF77. Vedi schema da Fig. 6-1 a Fig.6-2.s 1-7 Prima accensione L’apparecchio viene fornito privo di impostazioni. Premere 1. RESET con oggetto a punta per sbloccare l’apparecchio (vedi Fig.4). Impostare i seguenti dati:2. LINGUEs (vedi cap. 3-8-1). DATA/ORAs (Anno, Mese, Giorno, Ora, Zona orario (vedi cap. 3-8-2)). In caso di mancanza dell’energia elettrica (es. “blackout”), la DATA/ORA resta memorizzata, inoltre l’interruttore digitale: disabilità il/i relè,s

disattiva la retroilluminazione, se attiva,s visualizza data e ora lampeggianti per 2 minuti, per poi passare in modalità s stand-by (display spento) mantenendo in memoria tutti i dati programmati, sino al ripristino della tensione di rete o tramite la pressione prolungata per 1 sec. di un tasto che fa ripartire il conteggio per la modalità stand-by. 2 Menu e programmazione 2-1 Menu - panoramica I menu elencati da 1 a 8 sono nella sequenza presente nell’apparecchio. n. prg libero canale (solo bicanali) giorno ora on/off fine/annuale n. prg libero canale (solo bicanali) giorno ora on/off fine/annuale n. prg libero canale (solo bicanali) giorno ora on/off Tempo on/off fine/annuale n. prg libero canale (solo bicanali) ora off giorno/mese off ora on giorno/mese on verifica modifica cancella singolo prg tutti i prg ferie canale (solo bicanali) auto perm off perm on Temp On temp off lingua dATA/ORA INGRESSO-ESTERNO * MANUTENZIONE CONtaore retroilluminazione garanzia

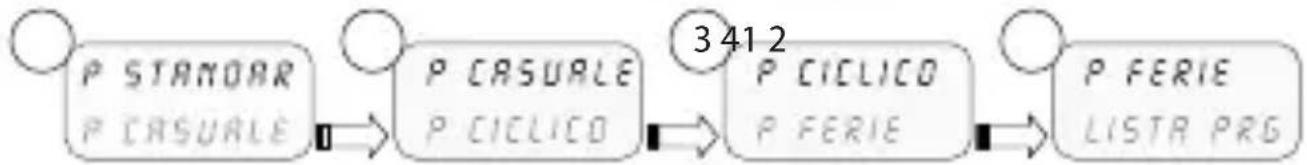

Premere il tasto 1. MENU. Compare il primo menu selezionabile (P Standard)» Scorrere i vari menu tramite tasti 2.

Confermare il menu desiderato con 3. OK. 2-2 Priorità forzature e programmi Ad ogni tipo di programma viene assegnata una priorità, come da rappre- sentazione a fianco. Tenere conto delle priorità quando vengono programmati diversi tipi di pro- grammi per lo stesso periodo di tempo.

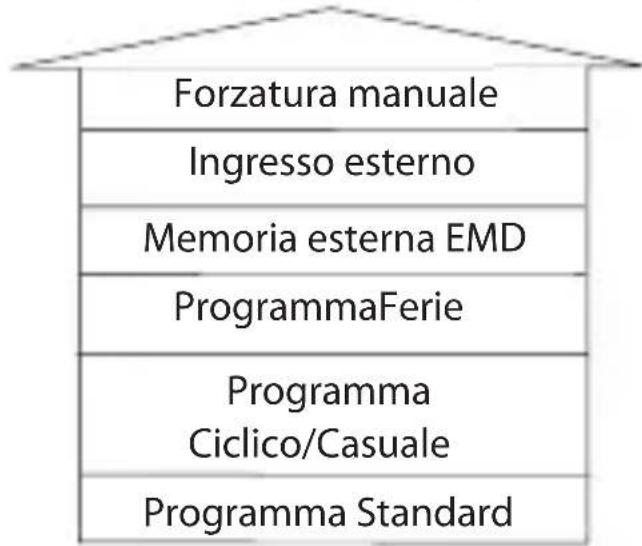

Priorità massima Forzatura manuale Ingresso esterno Memoria esterna EMD Programma Ferie Programma Ciclico/Casuale Programma Standard

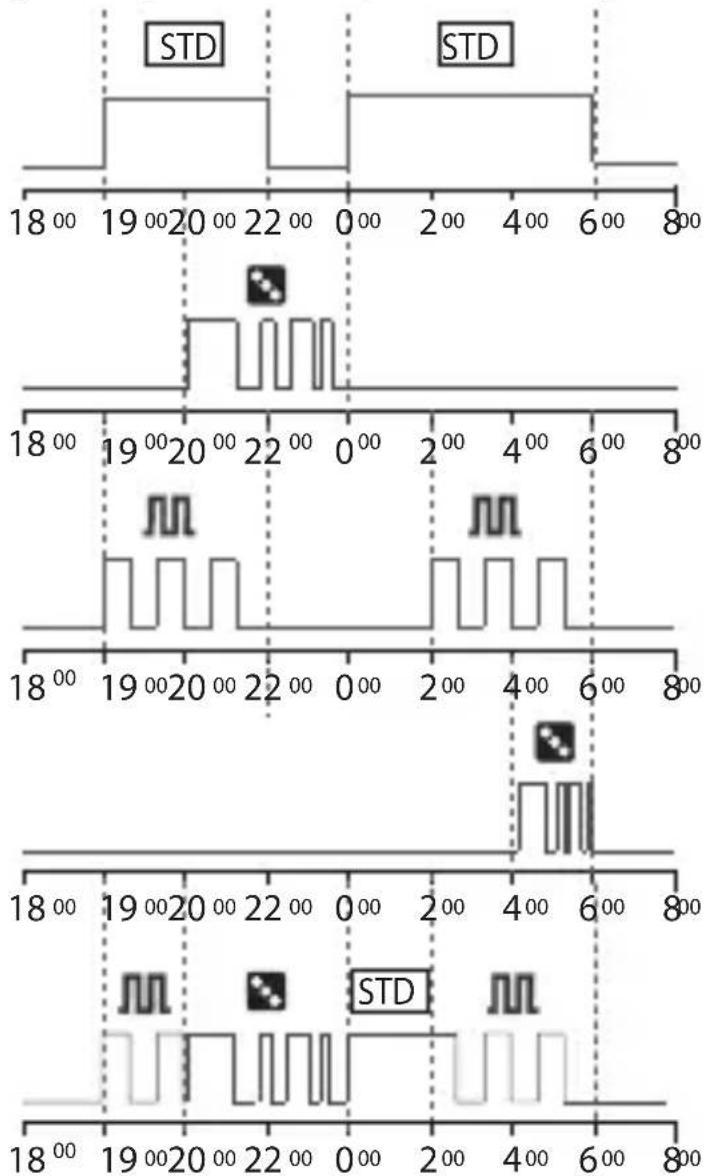

Comportamento del carico di uscita con i programmi da P01 a P06, secondo le priorità. 2-3 Creare un nuovo programma Procedura valida per tutti i tipi di programmi. Ulteriori impostazioni vengono descritte nei singoli programmi. Selezione del tipo di programma (esempio con P Standard): Premere il tasto 1. MENU. Selezionare tipo di programma tramite tasti 2.

Confermare scelta con 3. OK. Compare il numero di programmi liberi per 3 sec.» Compare primo programma in memoria.» Premere per 2 sec. il tasto 4.

Il display mostra il primo programma vuoto.» Confermare con 5. OK. Il numero del programma è selezionato.» Segue l’impostazione del canale.» Scegliere il canale (solo modelli bi-canale) c1 c2 P02 Impostare il canale (bicanali) tramite tasti 1. . C1/C2 o entrambi lampeggiano.» Confermare con 2. OK. Il canale è impostato.» Segue l’impostazione del giorno.»

Impostare giorno Selezione del giorno o di un gruppo di giorni in cui il programma deve essere eseguito. P02 Impostare il giorno o il gruppo di giorni tramite 1. tasti

La freccia lampeggiante indica il giorno o gruppo » di giorni selezionato. Confermare con 2. OK. Segue l’impostazione ORA/ON.» Impostare ORA/ON P02 P02 Impostare orario di inizio programma tramite tasti 1. nel formato hh/mm. Singola pressione tasti sposta campo minuti. Pressione prolungata tasti sposta campo ore. Confermare con 2. OK. Compare il campo dei secondi.» Impostare i secondi tramite tasti 3.

Confermare con 4. OK. L’orario inizio programma è stato impostato» Segue l’impostazione di ORA/OFF.» Impostare ORA/OFF P02 P02 Impostare orario di fine programma tramite tasti 1. . Ripetere le operazioni come per ORA/ON. Confermare con 2. OK. L’orario di fine programma è stato impostato.» Confermare fine programma con 3. OK.

Impostare PERIODO ANNUALE Permette di impostare un periodo definito, nel quale il programma impostato precedentemente deve essere eseguito. Il periodo definito nel programma annuale viene ripetuto ciclicamente ogni anno. P02 P02 Impostare inizio e fine periodo nel formato 1. gg/mm/-- tramite tasti

Confermare ogni campo con 2. OK. Il periodo annuale è impostato.» Premere il tasto3. MENU per uscire dalla program- mazione. 2-4 Verificare un programma Si accede ai menu dei programmi desiderati (P standard, P ciclico...) con il tasto MENU.

P02 Selezionare dal menu il tipo programma (es. P 1. Casuale) tramite tasti

Confermare con 2. OK. Vengono visualizzati i programmi dello stesso tipo » in memoria. Selezionare il programma da verificare tramite 3. tasti

Il display mostra ciclicamente le impostazioni.» 2-5 Modificare un programma Confermare il programma da modificare con 1. OK. Impostare i nuovi valori come descritto nel cap. 2-3.2. i34

P02 Selezionare dal menu il tipo di programma da 1. cancellare tramite tasti

Esempio: P casuale» Premere contemporaneamente tasti 2. per 2 sec. Il display mostra “CANCELLA”.» Confermare con 3. OK. Il display mostra “VUOTO”.» Il programma è cancellato.» 2-7 Copiare un programma

P03 Selezionare dal menu il tipo di programma da copiare 1. (es. P Casuale) tramite tasti

Il numero programma lampeggia.» Premere per ca. 3 sec. tasto 2. OK. Il programma viene copiato nella prima posizione » libera della memoria. Viene visualizzato il primo dato modificabile » (canale) lampeggiante. Modificare dati come descritto nel cap. 2-3.3. Non possono coesistere 2 programmi con gli stessi dati! 3 Programmi orologio e impostazioni Premere il tasto 1. MENU per accedere ai menu disponibili. Scorrere i menu tramite tasti 2. e confermare con OK. i35

3-1 Programma Standard Permette di impostare un periodo definito di un ciclo ON e OFF. Per la programmazione vedi cap. 2-3.

OFF Esempio impostazione da immagine: Programma Standard ON ora 8:00, OFF ora 12:00. 3-2 Programma Casuale Permette di attivare e disattivare uno o più canali in maniera casuale entro un periodo stabilito.

P03 Per la programmazione vedi cap. 2-3.

OFF Esempio impostazione da immagine: Programma Casuale ON ora 8:00, OFF ora 12:00.

3-3 Programma Ciclico Permette di eseguire una serie di impulsi entro un periodo definito. Il tempo ON e il tempo OFF possono variare da 1 sec. fino a 23:59:59 ore

P01 Per la programmazione vedi cap. 2-3. In aggiunta impostare l’ora di1. TEMPO ON e TEMPO OFF tramite tasti

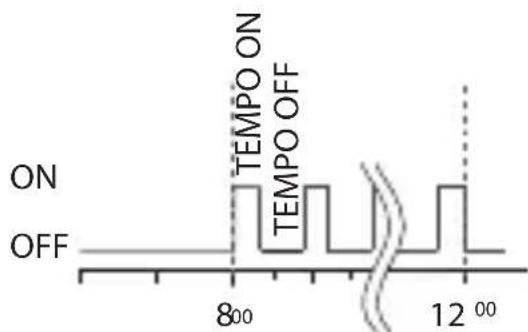

OFF TEMPO ON TEMPO OFF Esempio impostazione: Programma Ciclico ON ora 8:00, OFF ora 12:00; Temporizzazione TEMPO ON 10 min e TEMPO OFF 15 min. 3-4 Programma Ferie Permette di impostare un periodo di sospensione dei programmi, ad esempio per chiusura estiva. off 02:00 20/02/--

P06 Selezionare il P Ferie come descritto al cap. 2-3.1. Impostare l’ora d’inizio sospensione (OFF) tramite 2. tasti

Confermare con 3. OK. Impostare la data di inizio sospensione tramite tasti 4. in formato gg/mm/--. Impostare l’ora e la data di fine sospensione (ON) 5. come nell’operazione da 2 a 4.

3-5 Lista PRG Questo menu permette di visualizzare, modificare o cancellare qualsiasi program- ma in memoria.

P02 Scorrere fino a “LISTA PRG” tramite tasti 1. . Confermare con2. OK. Compare il numero di programmi liberi.» Viene visualizzato il primo programma in memoria.» Selezionare il programma desiderato tramite tasti 3.

Per sapere come verificare, modificare o cancella- re i dati, vedi dal cap. 2-2 al cap. 2-4. 3-6 Cancella Questo menu permette diversi tipi di cancellazione. Scorrere fino a 1. Cancella tramite tasti . Confermare con 2. OK. Si accede al tipo di cancellazione nel sottomenu » (vedi tabella seguente). Selezionare tipo di cancellazione tramite tasti »

Confermare una cancellazione con3. OK. Con il tasto MENU si annulla la cancellazione. Sottomenu Funzione sing prg Cancella singoli programmi selezionati tutti prg Cancella tutti i programmi Tutti i programmi in memoria verranno cancellati! p ferie Cancella tutti i programmi ferie

3-7 Manuale Permette di forzare manualmente lo stato delle uscite indipendentemente dal programma attivo. Impostazioni possibili: Modo forzatura Simbolo display Canale- Condizione Funzione forzatura auto c1

Nessuna forzatura sul canale, gestione da programma. Perm c1 On c2 On Canale permanente attivato. PERM c1 OFF c2 OFF Canale permanente disattivato. TEMP c1 On c2 On Canale attivato fino ad un prossimo intervento programma. TEMP c1 OFF c2 OFF Canale disattivato fino ad un prossimo intervento programma. Attivare una forzatura c2 Perm Selezionare sottomenu “MANUALE” tramite tasti 1.

Confermare con 2. OK. Premere combinazione tasti (vedi cap.1-6) per scelta 3. canale (solo modelli bi-canali). Il display mostra informazioni sul canale o canali » (vedi tabella precedente). Impostare tipo forzatura tramite tasti 4.

Confermare la scelta con 5. OK. Si torna alla schermata principale.» Il display mostra il tipo di forzatura sul canale.» Disattivare una forzatura Premere combinazione tasti del canale da disattivare (vedi cap.1-6) per 1. ca. 2 sec.39

Per disattivare tramite il menu è sufficiente selezionare la modalità “AUTO” (vedi paragrafo “Attivare una forzatura”). 3-8 Opzioni Permette di impostare vari parametri dell’orologio. Selezionare tramite tasti 1. “OPZIONI”. Confermare con 2. OK. Seguono i sottomenu.» 3-8-1 Lingue Permette di impostare la lingua interfaccia desiderata. Selezionare il sottomenu “LANGUAGE” tramite 1. tasti

Confermare con2. OK. Selezionare la lingua desiderata tramite tasti 3.

Confermare con4. OK. 3-8-2 Data/Ora Permette di impostare la data e l’ora dell’apparecchio. In caso di reset la data deve essere nuovamente impostata. Selezionare “DATA/ORA”1. tramite tasti . Confermare con 2. OK. Impostare ANNO, MESE, GIORNO, ORA, MINUTI 3. rispettivamente tramite tasti

Singola pressione tasti sposta campo minuti. Pressione prolungata tasti sposta campo ore. Confermare con 4. OK. Data e ora sono impostati.» Segue l’impostazione “CAMBIO H”.»

Cambio ora solare/legale Selezionare il tipo di commutazione tramite tasti 1. . Confermare con 2. OK. Impostare valori (vedi tabella) tramite tasti 3.

Confermare con 4. OK. Possibili selezioni sul display Commutazione estiva (ora legale) Commutazione inverna- le (ora solare) Nessuno Nessuna Nessuna EUROPA Ultima domenica del mese di marzo Ultima domenica del mese di ottobre USA Seconda domenica del mese di marzo Prima domenica del mese di novembre libera Settimana/giorno (dom.) liberamente programmati Settimana/giorno (dom.) liberamente programmati fissa Data fissa liberamente programmata (es. 28/02) Data fissa liberamente programmata (es. 29/10) Time Zone GPS (solo modelli GPS e DCF77) Impostazione dell’ora locale aggiungendo/sottraendo il numero ore rispetto all’ora universale detto T ZONE (es. Italia, T ZONE +1). Dopo l’impostazione DATA/ORA (vedi cap.3-8-2). Selezionare “GPS” tramite tasti 1.

Confermare con 2. OK. Selezionare tipo di Cambio H (vedi tabella 3. precedente). Impostare il numero ore di T ZONE tramite tasti 4.

Confermare con 5. OK. Il cambio ora è stato impostato. » Si torna alla schermata principale.» Time Zone DCF77 (solo modelli GPS e DCF77) Il ricevitore a differenza del GPS trasmette l’ora con la correzione legale/solare. i41

Si dovrà impostare il corretto numero di ore rispetto alla posizione di Francoforte. Selezionare “DCF77” tramite tasti 1. . Confermare con 2. OK. Impostare il numero T ZONE come descritto nelle 3. operazioni precedenti da 4 a 5. 3-8-3 Ingresso esterno Permette di eseguire funzioni di forzature manuali di ON e OFF da remoto, (vedi cap. 3), per mezzo di pulsanti o interruttori. Funzione non disponibile per i modelli SYNCHRO (la voce “EXT INPUT” non è disponibile nel menu “OPZIONI”). Selezionare il sottomenu “EXT INPUT” tramite 1. tasti

Confermare con 2. OK. Selezionare tipo di commutazione (vedi tabella 3. successiva) tramite tasti

Confermare con 4. OK. Per disattivare l’impostazione fatta, ripetere azione da 1 a 2. Confermare selezione “DISATTIVA” con OK.s Selezione display Canale C1 o C2 (bicanale) Simbolo Funzione Comando esterno Perm On off Forzatura permanente del canale su ON o OFF. temp Forzatura temporanea del canale fino alla successiva commutazione di un pro- gramma precedentemente impostato.

Selezione display Canale C1 o C2 (bicanale) Simbolo Funzione Comando esterno timer on off Forzatura di un canale temporizzata (es. controllo luce scale). Tempo impostabile in formato hh:mm:ss. 3-8-4 Manutenzione Permette di impostare per ciascun canale un periodo di funzionamento in ON. Trascorso il periodo, l’orologio segnala la necessità di un intervento con scritta “C1 MANUT” o “C2 MANUT”, alternandosi con la data attuale. Selezionare il sottomenu “MANUTENZ” tramite 1. tasti

C1 lampeggia.» Selezionare il canale tramite tasti 2. (mod. bicanali). Confermare con3. OK. Impostare il numero ore tramite tasti 4.

Confermare con 5. OK. Per modificare o reimpostare i valori, seguire istruzioni da 1 a 5. Annullare l’avviso di manutenzione Una pressione del tasto OK per 2 sec., da schermata principale, elimina il messaggio “MANUT” visualizzato sul display.

3-8-5 Conta ore Permette di visualizzare le ore in stato ON dei canali. Selezionare il sottomenu “CONTA ORE” tramite 1. tasti

Confermare con 2. OK. Selezionare il canale tramite tasti 3.

Il display mostra le ore di funzionamento.» Premere tasti + per azzerare. 3-8-6 Retroilluminazione Permette di impostare il tempo di retroilluminazione display. Selezionare il sottomenu BACKLIGHT tramite tasti 1.

Confermare con 2. OK. Selezionare tramite tasti 3. tra: FISSO ON, FISSO OFF o TEMP 6SEC. Confermare con 4. OK. 3-8-7 Garanzia Permette di visualizzare in anni e giorni il tempo trascorso dalla messa in servizio dell’orologio. Selezionare il sottomenu “GARANZIA” tramite tasti 1.

Confermare con 2. OK. Il display mostra il tempo, come descritto sopra.» Conteggio non azzerabile.

4 Dispositivo Memoria Esterna (EMD) Il dispositivo EMD è una scheda di memoria esterna, in grado di gestire 64 programmi comprese le ferie. La memoria EMD è la chiave di programmazione D KEY. Inserire la memoria EMD.1. Il display mostra il menu di gestione memoria.» Selezionare il sottomenu desiderato (vedi tabella) 2. tramite tasti

Confermare ogni scelta con 3. OK. Sottomenu Funzione Note ESEGUE Esegue programmi direttamen- te da EMD I programmi vengono eseguiti solo da EMD SALVA > EMD Salva tutta la memoria orologio su EMD Sovrascrive tutti i programmi già presenti su EMD COPIA < EMD Copia tutto il contenuto da EMD sulla memoria orologio Sovrascrive tutti i programmi presenti sull’orologio LEGGE Legge i programmi da EMD Visualizza solo i programmi presenti su EMD FERIE > EMD Copia i programmi Ferie dall’orologio all’ EMD Sovrascrive tutti i programmi Ferie presenti su EMD FERIE < EMD Copia i programmi Ferie dall’EMD all’orologio Sovrascrive tutti i programmi Ferie presenti sull’orologio CANCELLA Cancella i programmi presenti sull’EMD Cancella definitivamente tutta la memoria EMD Premere il tasto 1. MENU per uscire. Confermare la scelta “ANNULLARE” con 2. OK. La memoria EMD viene esclusa dall’orologio.» La memoria EMD non viene più riconosciuta.» Ritirare l’EMD.3. i45
