GEBRUIKSAANWIJZING D1 Synchro ABB

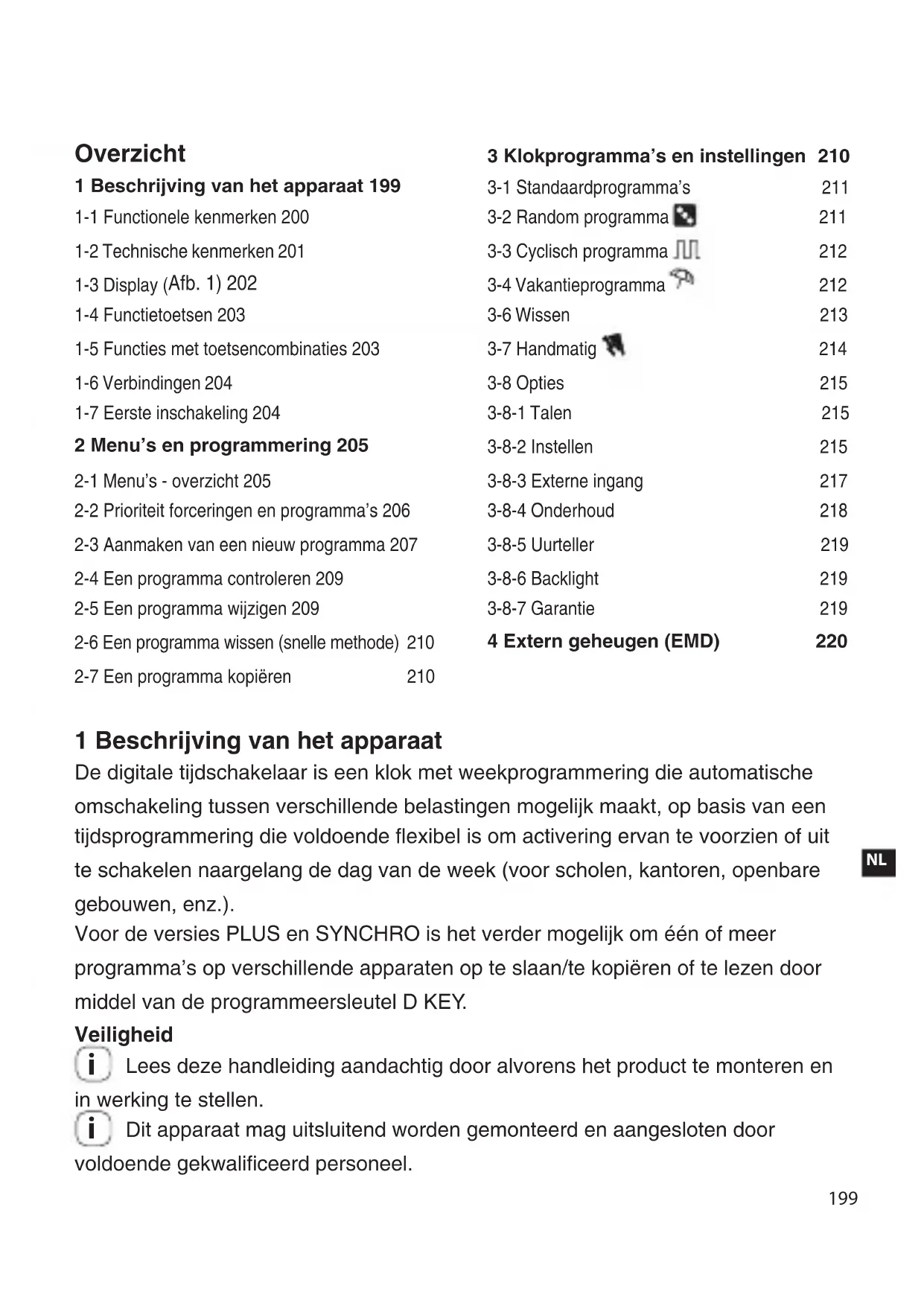

1 Beschrijving van het apparatus 199

1-1 Functionele kenmerken 200
1-2 Technische kenmerken 201
1-3 Display (Afb. 1) 202
1-4 Functietoetsen 203
1-5 Functies met toetsencombinaties 203
1-6 Verbindingen 204
1-7 Eerste inschakeling 204

2 Menu's en programming 205

2-1 Menu's - overzicht 205
2-2 Prioriteit forceringen en programme's 206
2-3 Aanmaken van een neueu programma 207
2-4 Een programme controlleren 209
2-5 Een programma wijzigen 209
2-6 Een programme wissen (selle methode) 210
2-7 Eenprogramma kopiernen 210

3 Klokprogramma's en instellenen 210

3-1 Standaardprogramma's 211
3-2 Randomprogramma 211
3-3 Cyclischprogramma 212
3-4Vakantieprogramma 212

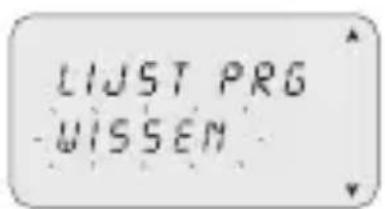

3-6 Wissen 213
3-7 Handmatig 214
3-8 Opties 215

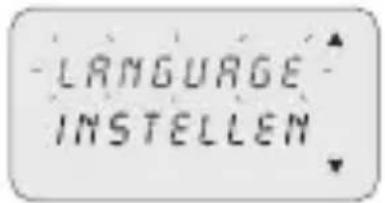

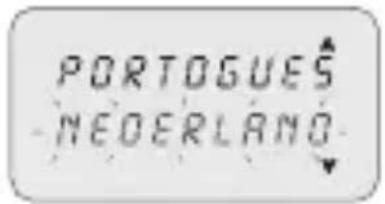

3-8-1 Talen 215

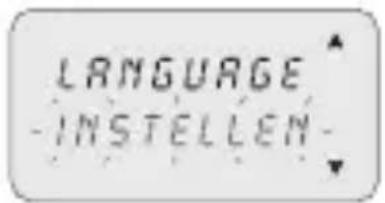

3-8-2 Instellen 215

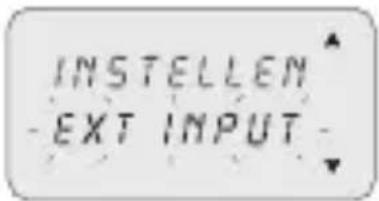

3-8-3 Externe ingang 217
3-8-4 Onderhoud 218

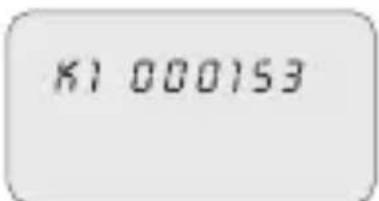

3-8-5 Urteller 219

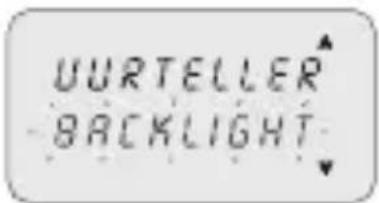

3-8-6Backlight 219

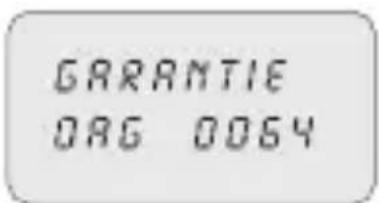

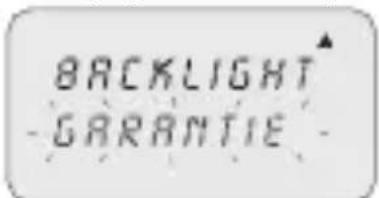

3-8-7 Garantie 219

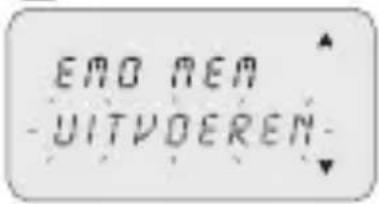

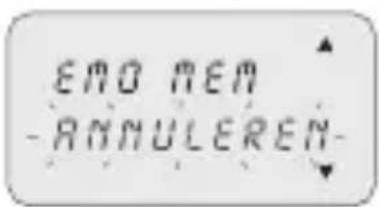

4 Extern geheugen (EMD) 220

1 Beschrijving van het apparatus

De digitale tijdschakelaar is een klok met weekprogrammering die automatische omschakeling:tussen verschillende belastingen möglichk maakt, op basis van een tijdsprogrammering die voldoende flexibel is om activering ervan te voorzien of uit te schakelen naargelang de dag van de week (voor scholen, Kantoren, openbare gebouwen, enz.).

Voor de versies PLUS en SYNCHRO is het verder möglichk om een of meer programme's op verschillende apparaten op te slaan/te kopiernen of te lezen door middel van de programmeersleutel D KEY.

Veiligheid

Lees deze handleiding aandachtig door alvorens het product te monteren en in werkking te stellen.
Dit apparaat mag uitsluitend worden gemonteerd en aangesloten door voldoende gekwalificeerd personeel.

Het apparaat bevat een batterij die nicht verwijderd kan worden en die nicht mag worden afgevoerd als stedelijk afval, maar apart要去 worden ingezameld om milieuuvervuiling te voorkomen. Volgens de bepalingen van de Richtlijn 2006/66, en

de nationale wetten waarin deze worden omgezet, met betrekking tot de verwerking als afval van het product aan het einde van de levensduur, is veronachtzaming van bovenstaande strafbaar volgens de wet.

1-1 Functionele kenmerken

Model (serie) D1 D1		Plus	D1 Synchro	D2 D2	Plus	D2 Synchro
Kanalen (circuits) 1 2
Programma's die opgeslagen können worden	64
Speciale programmá's (Random P, Cyclus P, Vakant P)	✓
Tijd per week/jaar	✓
Externe ingang	✓	✓		✓	✓
Handmatige forcing	✓
Extern geheugen (EMD)		✓	✓		✓	✓
Ontvanger GPS of DCF77 (optie)			✓			✓

Voedingsspanning 230 V wisselstroom +/- 10% 110 V wisselstroom +/- 10% (D1 Plus 110) 24 V wisselstroom / gelijkstroom +/- 10% (D1 Plus 24)
Frequentie 50-60 Hz
Beschermingsgraad IP20
Type uitgang Omschakelrelais vrij van potentieel; N.O. contact = 16(10)A / 250V~ (met beperkte stroom, met watertstand voor nulpuntsovergang van hoge waarde); N.C. contact = 16(2)A / 250V~ N.O./N.C. contacten= 16(2)A / 250V~ (D1 Plus 24, D1 Plus 110)
Maximaal vermogen WISSELSTROOM N.O. 16(10)A / N.C. 16(2)A N.O./N.C. 16(2) (D1 Plus 24, D1 Plus 110)
Bedrijfstemperatuur van -5 °C tot +55 °C
Opslagtemperatuur van -10 °C tot +65 °C
Stroomopname/Eigen verbruik 6,5 VA een kanaal / 7,8 VA twee kanalen
Doorsneden van kabels op klemmen 1...6 mm²
Norm CE-merkteken LVD/EMC EN60730-2-7
Beschikbare talen in het apparaat Italiaans, Engels, Duits, Frans, Spaans, Zweeds, Portugees, Nederlands, Russisch, Pools, Grieks
Ladingreserve bij uittval van elektricieteitsnet	6aar vanaf de eerste inschakeling, gewaarborgd door een lithiumbatterij
Nominale stoothoudspanning 4kV
Werkingsnauwkeurigheid + 0,5 sec/dag bij 25 °C
Maximaal bestuurbaar vermogen
3000W 3000W 1100W			900W (125 μF)	7W - 23W (max. 23 lampen)
Modellen D1 PLUS 24 - D1 PLUS 110
2300W 2300W 1000W			500W (70 μF)	7W - 23W (max. 18 lampen)

1-3 Display (Afb. 1)

K1/K2	Kanaal 1/Kanaal 2 OFF/Kanaal de-activateerd
A	Handmatige forcing van het kanaal	On	ON / Kanaal actief
B	Random programme's Cyclische programme's
C	Vakantiesymbol Toetsenbordbloktering
D	Indicatie signalontvangst GPS of DCF77	▲	Navigatie maar boven
P88	Geselecteerd programmanr. P01-P64	▼	Navigatie�beneden

i De gestreepte balk van het display toont verdier:

De voortgang, wie Afb.2 (bij. bij wissen, die par.3-6).

Weergave van de tijd, zie Afb.3.

i Het display toont afwisselend (gedurende enkele seconden) de datum/tijd en de programma's of ingestelde forceringen.

1-4 Functietoetsen

HMENU	Hiermee kan het hoofdmenu worden geopend (vanaf het beginschem). Hiermee kan een willekeurige instelling worden verlaten.
▲	Hiermee kan men zich maar boven verplaatsen in een liest. Verhoogt een cijferwaarde of verandert een parameter. Als hij ingedrukt gezchoolen wordt, is vaste weergave van de status van kanaal 1 möglichk totdat de toets wordt losgelaten (bij normale werkung).
▼	Hiermee kan men zich maar beneden verplaatsen in een liest. Verlaagt een cijferwaarde of verandert een parameter. Als hij ingedrukt gezchoolen wordt, is vaste weergave van de status van kanaal 2 (modellen met twee kanalen) möglichk totdat de toets wordt losgelaten (bij normale werkung).
OK	Bevestigt de voorgestelde instelling.
RESET	Voert een reset van het apparaat uit (OPMERKING: de programme's en instellungen van de externe ingang worden nicht gewist).

1-5 Functies met toetsencombinates

Functie Toetsencombinatie
De toetsen blokkeren/deblokkeren (→).	2 sec.

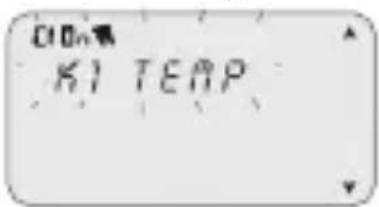

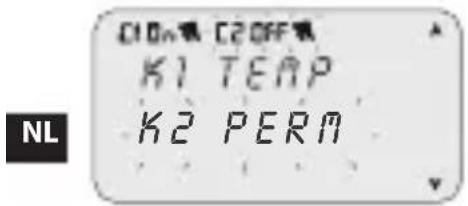

Handmatigeijdelijkkeforcering van kanaal 1 en 2 (zie hoofdstuk 3-7). Door de druk af te wisselen gaat u over van TEMP ON那次 TEMP OFF.
Functie Toetsencombinatie
Handmatige permanente forcing van kanaal 1 en 2 (zie hoofdstuk 3-7). Door hem 2 sec. in te drukken, krijgt u toegang tot PERM en door de herhaal-delijk indrukken.gaat u over van PERM ON maar PERM OFF.	2 sec.	2 sec.
Keertteringaar de AUTO-modus (in het geval dat er een handmatige forcing is geactiveerd).	2 sec.	2 sec.

Om een van de hierboven beschreiben functies te gebruiken要去 zich beslist op het beginschem bevinden

1-6 Verbindingen

Maximumafstand voor externe ingang: 100m

Verbinding van een- en tweekanaalsmodellen

Zie schema van Afb. 5-1 tot en met Afb.5-3.

Verbinding Synchro-modellen

Synchro een- en tweeanaalsmodellen met GPS of Antenne DCF77.

Zie schema van Afb. 6-1 tot en met Afb.6-2.

1-7 Eerste inschakeling

Het apparaat worden geleverd zonder instellenen.

1. Druk met een suntig voorwerp op RESET om het apparaat te deblokken (zie Afb.4).

Stel de volgende gegevens in:2.

TALEN ( zie par. 3-8-1).

INSTellen (jaar, maand, dag, tijd, tijszone (zie par. 3-8-2)).

Bij een uitval van de elektrische energia (bijv. "blackout"), blijven de INSTellenOpgeslagen in het geheugen. Bovendien doet de digitale schakelaar het volgende: schakelt het/de relais UIT,

deactivateert de achefterverlichting, als deze actief is, geeft de datum enijd 2 minutes lang knipperend waar, om verwolgens over te gaan op stand-by (display uit) verwijl alle geprogrammeerde gegevens in het geheugen blijven, totdat de netspanning terugkeert of door het indrukken gedurende 1 sec. van een toets die de telling voor de stand-bymodus waar LAST starten.

2 Menu's en programming

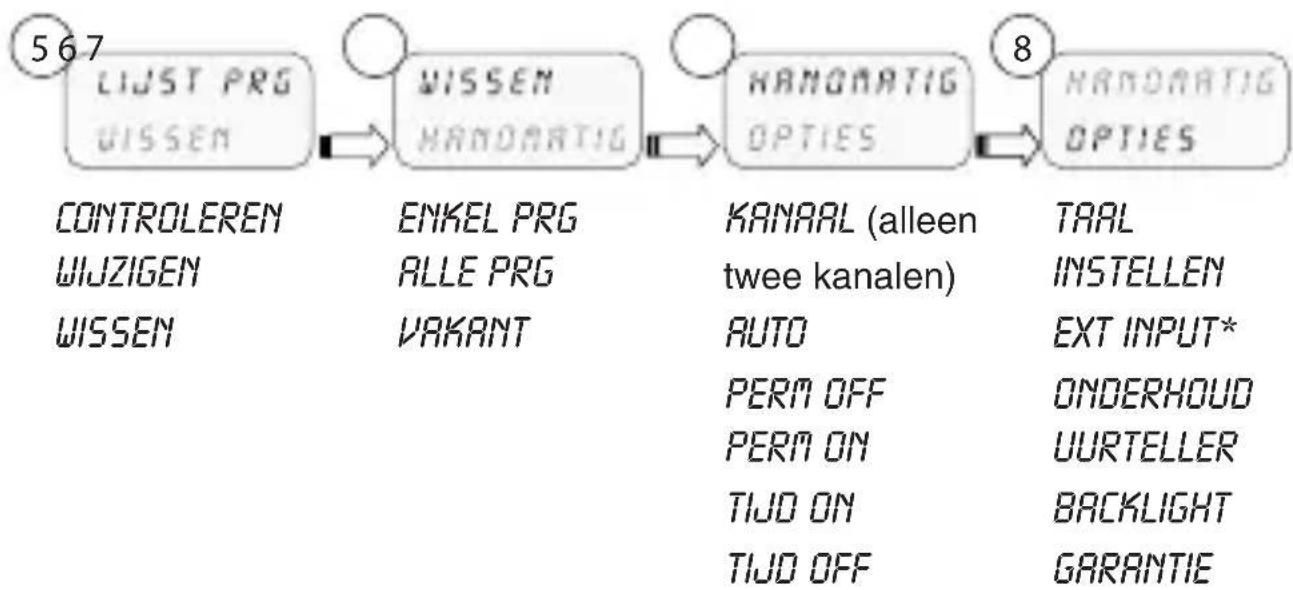

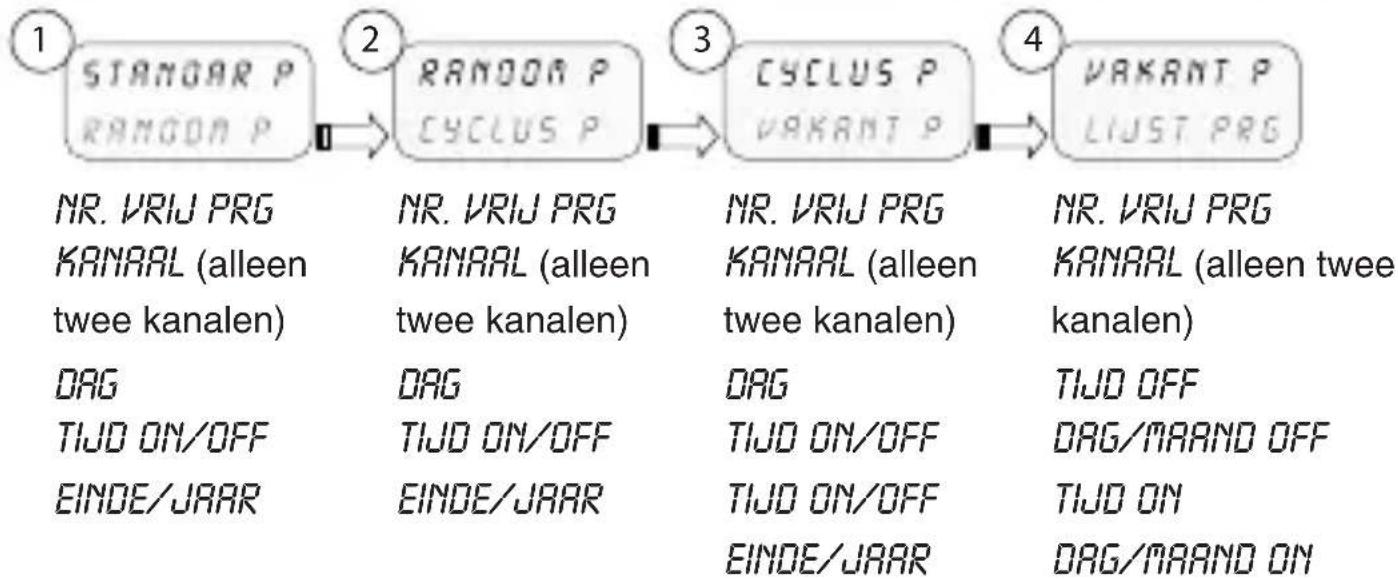

2-1 Menu's - overzicht

De lijst van de menu's 1 tot en met 8�n in die volgorde aanwezig in het apparaat.

Druk op de toets 1. MENU.

Het eerste menu dat geselecteerd kan worden verschijnt (Standar P)»

Scrol door de menu's met de toetsen A.

Bevestig het gewenste menu met 3. OK.

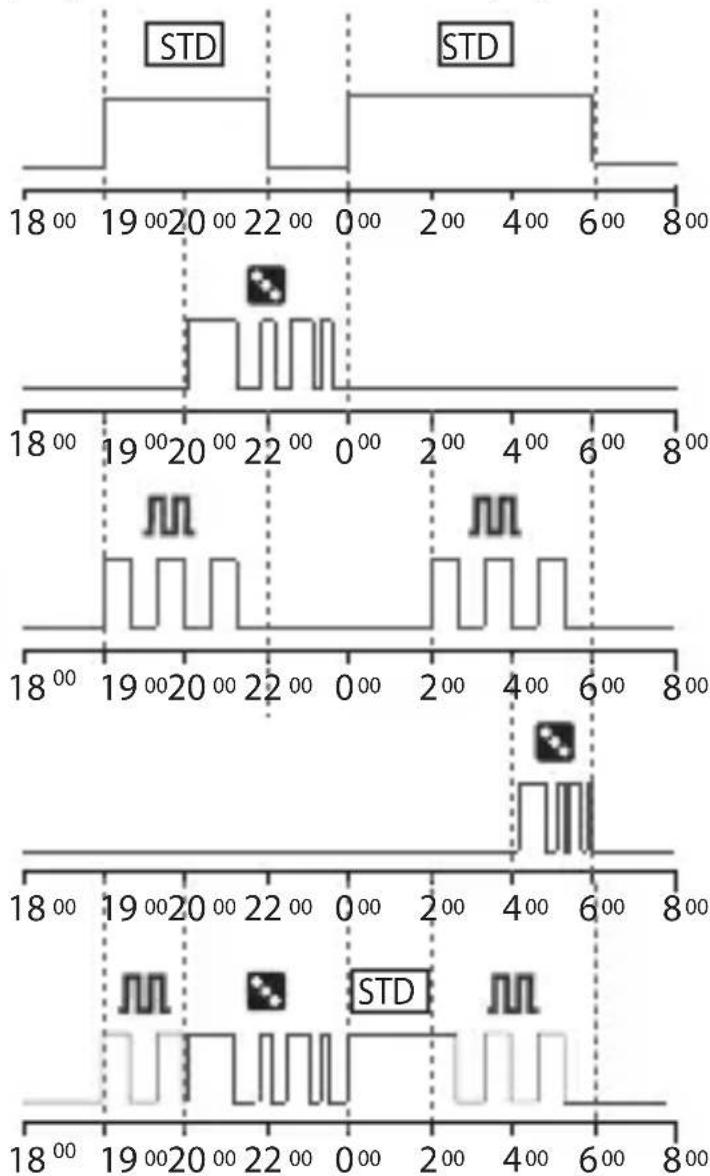

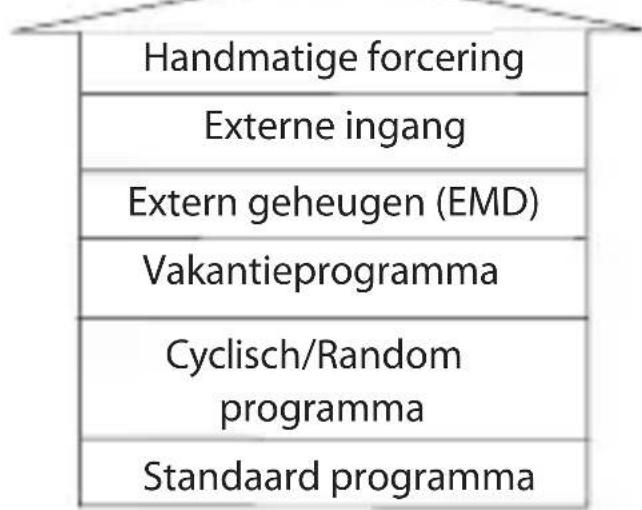

2-2 Prioriteit forceringen en programma's Hoogste prioriteit

Aan elk type programma wordt een prioriteit toegewezen, zoals hiernaast wordt weergegeven.
Houd rekening met de prioriteiten bij het programmeren van verschillende programma's voordezelfde tijdspperiode.

P01: Standaardprogramma

ON 19:00 - OFF 22:00

P02: Standaardprogramma

ON 00:00 - OFF 06:00

Gedrag van de uitgaande belasting met de programme's van P01 tot P06, waar prioriteit.

2-3 Aanmaken van een新模式programma

Procedure geldig voor alle programmatypes. Verdere instelleningen worden beschreiben onder de afzonderlijke programma's.

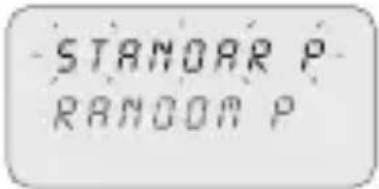

Selectie van het type programme (voorbeeld met Standar P):

Druk op de toets 1. MENU.

Selecteer het programmatype met de toetsen 2.

Bevestig de keuze met 3. OK.

Het aantal vrije programme's verschijnt gedurende

3 sec.

Het eerste programma in het geheugen verschijnt.

Druk 2 sec. op de toets 4...

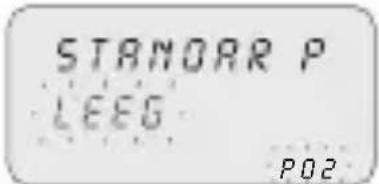

Het display toont het eerste lege programma.

Bevestig met 5. OK.

Het programmanummer is geselecteerd.

Nu volgt de instelling van het kanaal.

Kies het kanaal (alleen bij modellen met twee kanalen)

Stel het kanaal (bij twee kanalen) in met de toetsen 1.

K1/K2 of beide knipperen.

Bevestig met 2. OK.

Hat kanaal is ingesteld.

» Nu volgt de instelling van de dag.

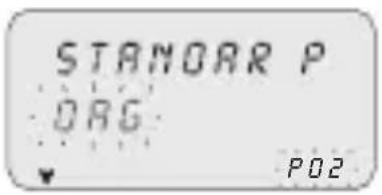

Stel de dag in

Selectie van de dag of een groep階段 waarop het programme moet worden UITgevoerd.

Stel de dag of de groepragen in met de toetsen 1.

De knipperende pijl geeft de geselecteerde dag of » groepalen aan.

Bevestig met2. OK.

Nu volgt de instelling TIOD/ON.»

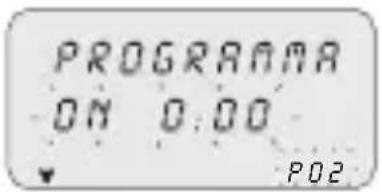

TIJD/ON instellen

Stel de begintijd van het programma in met de 1. toetsen in het formaat hh/mm.

Door een druk op de toetsen veranderen de minuten. Door lang indrukken van de toetsen veranderen de uren.

Bevestig met 2. OK.

Het veld van de seconden verschijnt.» Stel de seconden in met de toetsen A V. Bevestig met 4. OK.

De begintijd van het programma is ingesteld» Nu volgt de instelling van TIJD/OFF.»

NL

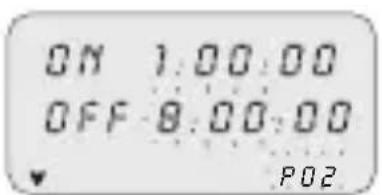

TIJD/OFF instellen

Stel de eindtijd van het programma in met de 1. toetsen

Herhaal de handelingen zoals bij TIJD/ON. Bevestig met2. OK.

De eindtijd van het programma is ingesteld.» 3. Bevestig het einde van het programma met OK.

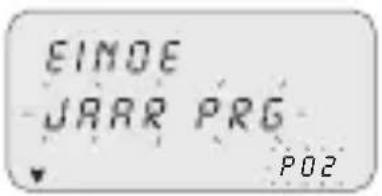

JAARPERIODE instellen

Hiermee kan een bepaaldeperiode worden ingesteld waarin het eerder ingesteldeprogramma moet worden uitgevoerd.

i Deperiode die wordt vastgelegd in het Jaarprogramma wordt cyclisch elk aanr herhaald.

Stel het begin en het einde van deperiode in in het 1. formaat dd/mm/met de toetsen

Bevestig elk veld met 2. OK.

De jaarperiode is ingesteld.

1. Druk op de toets MENU om de programmering af te sluiten.

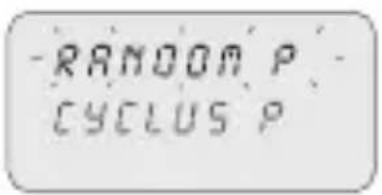

2-4 Een programma controeren

De menu's van de gewenste programma's (Standar P, Cyclus P...) worden geopend met de toets MENU.

Selecteer het type programme (bijv. Random P) in 1. het menu met behulp van de toetsen

Bevestig met2. OK.

Nu verschijnen de programma's van het zichde » type die zich in het geheugen bevinden.

Selecteer het programme dat u wilt controleren met 3. de toetsen

Het display toont de instellingen cyclisch.»

2-5 Een programa wijzigen

1. Bevestig het programme dat u wilt wijzigen met OK.
2. Stel de neue waarden in zoals beschreiben in par. 2-3.

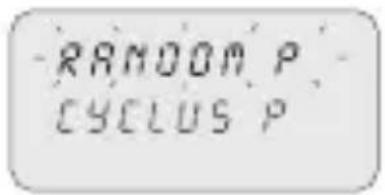

2-6 Een programma wissen (snelle methode)

Selecteer in het menu het type programma dat u wilt 1.
wissen met de toetsen

Voorbeeld: Random P»

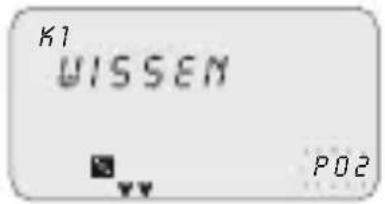

Druk de toetsen A^ tegelijkkertijd 2 sec. in.

Het display toont "WISSEN".>
Bevestig met3. OK.

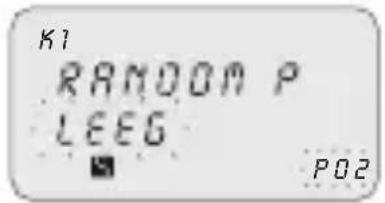

Het display toont "LEEG".>
Het programm is gewist.>

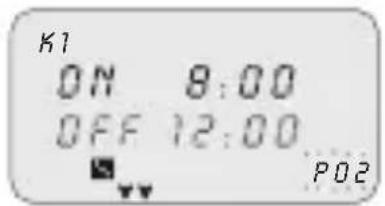

2-7 Een programma kopieren

Selecteer in het menu het type programma (bijv. 1. Random P) dat u wilt kopieren met behulp van de toetsen.

Het programmanummer knippert.» Druk ongeveer 3 sec. op de toets 2. OK.

Hetprogramma wordt gekopieerd op de eerste vrije geheugenplek.

Het eerste wijzigbare gegeven (kanaal) worden » knipperend weergegeven.

Wijzig de gegevens zoals beschreiben worden in 3. par. 2-3.

3 Klokprogramma's en instelleningen

1. Druk op de toets MENU om toegang te krijgen tot de beschikbare menu's.
2. Scroll door de menu's met de toetsen en bevestig met OK.

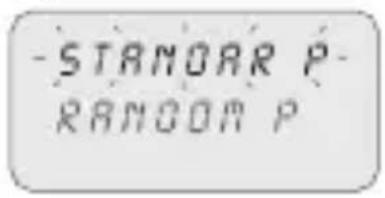

3-1 Standaardprogramma's

Hiermee kan een bepaaldeperiode van een cyclus op ON en OFF worden ingesteld.

Zie voor de programmering par. 2-3.

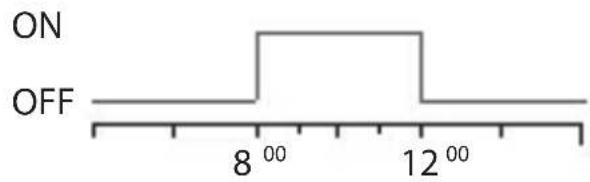

Instellingsvoorbeeld op de afbeelding:

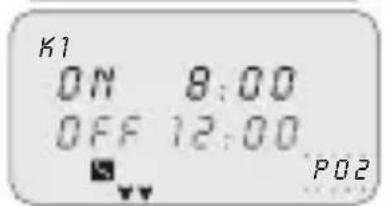

Standaardprogramma ON vrijd 8:00, OFF vrijd 12:00.

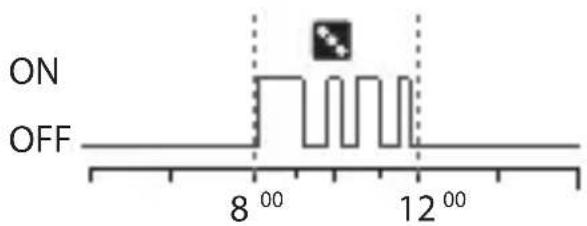

3-2 Random programma

Hiermee konnen een of meer kanalen op toevallige wijze geactiveerd en gedacti-veerd worden binnen een bepaaldeperiode.

Zie voor de programmering par. 2-3.

Instellingsvoorbeeld op de afbeelding:

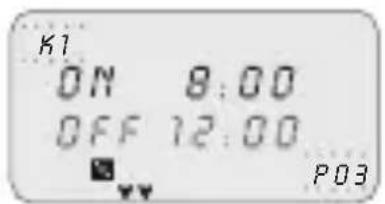

Random programma ON tijd 8:00, OFF tijd 12:00.

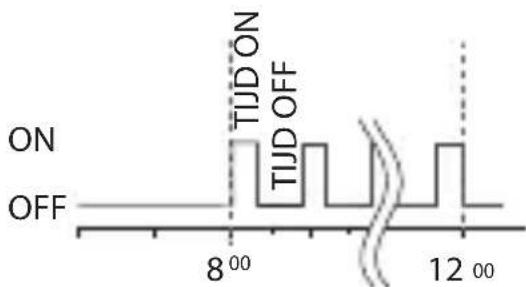

3-3 Cyclisch programma

Hiermee kan een serie impulsen worden gegeven binnen een bepaaldeperiode.

Deijd ON en deijd OFF+kunnen variieren van 1 sec. tot 23:59:59 uur

Zie voor de programmering par. 2-3.

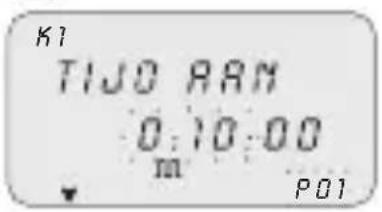

Verder kan dearend worden ingesteld van1. TIJD ON en TIJD OFF met de toetsen

Instellingsvoorbeeld:

Cyclisch programma ON tijd 8:00, OFF tijd 12:00;

Tijdinstelling TIJD ON 10 min en TIJD OFF 15 min.

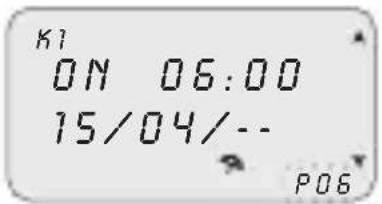

3-4 Vakantieprogramma

Hiermee kan een onderbrekingsperiode van de programma's worden ingesteld, bijvoorbeeld vanwege een zomersluiting.

Selecteer VAKANT P zoals beschreiben in par. 2-3.1.

Stel de begintijd van de onderbreking (OFF) in met 2. de toetsen

Bevestig met3. OK.

Stel de begindatum van de onderbreking in met de 4. toetsen AV in het formaat dd/mm/-.

Stel deijd en de datum van het einde van de 5. onderbreking in (ON) volgens de handelingen 2 tot en met 4.

3-5 LIJST PRG

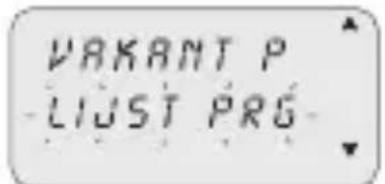

Met dit menu=kunt u elk programma in het geheugen weergeven, wijzigen of wissen.

Scrol tot "LIJST PRG" met de toetsen A.

Bevestig met2. OK.

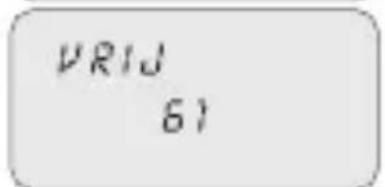

Het aantal vrije programma's verschijnt.

Het eerste programma in het geheugen worden » weergegeven.

Selecteer het gewenste programma met de toetsen 3.

i Om te weten hoe de gegevens gecontroleerd, gewijzigd of gewist können worden, zie par. 2-2 tot en met par. 2-4.

3-6 Wissen

Met dit menu kan op verschillende manieren worden gewist.

1. Scroll tot aan Wissen met de toetsen AY.

Bevestig met2. OK.

De manier van wissen worden opgeroepen in het » submenu (zie onderstaande tabel).

Selecteer de manier van wissen met de toetsen

Bevestig een manier van wissen met 3. OK.

Het wissen worden geannuleerd met de toets MENU.

Submenu Functie
ENKEL PRG	Wist afzonderlijke geselecteerde programma's
ALLE PRG	Wist alle programma's Alle programma's worden UIT het geheugen gewist!
VARKANT P	Wist allevakantieprogramma's

3-7 Handmatig

Hiermee kan de status van de uitgangen met de hand worden gewist, ongeacht het actieve programma. Mogelijk instelleningen:

Forceermodus	Symbool display	Kanaal-Conditie	Forceerfunctie
AUTO K1		K2	Geen forcering op kanaal, beheer door programma.
PERM	R	K1 On K2 On	Kanaal permanent geactiveerd.
PERM K1 OFF	R	K2 OFF	Kanaal permanent gedactiveerd.
TEMP	R	K1 On K2 On	Kanaal geactiveerd tot een volgende ingreep door het programma.
TEMP	R	K1 OFF K2 OFF	Kanaal gedactiveerd tot een volgende ingreep door het programma.

Een forcing activeren

Selecteer het submenu "HANDMATIG" met de 1.

toetsen

Bevestig met2. OK.

Druk op de toetsencombinatie (zie par.1-6) voor de 3.

kanaalkeuze (alleen modellen met twee kanalen).

Het display toont informatatie over het kanaal of de » kanalen (zie voorgaande tabel).

Stel het type forcing IN met de toetsen A.

Bevestig de keuze met 5. OK.

U keerttering ug hier hoofdschemr.

Het display toont het type forcing op het kanaal.

Een forcing deactiveren

1. Druk ca. 2 sec op de toetsencombatie van het kanaal dat gedeactiveerd moet worden (zie par. 1-6).

Om deforcering te deactiveren via het menu is het voldoende om de modus "AUTO" te selecteren (zie de paragraaf "Eenforcering activeren").

3-8 Opties

Hiermee kann diverse klokparameters worden ingesteld.

Selecteer met de toetsen A Met item "OPTIES". Bevestig met2. OK. Hierna volgende de submenu's.

3-8-1 Talen

Hiermee kan de gewenste interfacetaal worden ingesteld.

Selecteer het submenu "LANGUAGE" met de 1.
toetsen.
Bevestig met2. OK.
Selecteer de gewenste taal met de toetsen OK.
Bevestig met4. OK.

3-8-2 Instellen

Hiermee kunnen de datum en deijd van het apparaat worden ingesteld.

Bij een reset要去 datum opnieuw worden ingesteld.

Selecteer "INSTellenEN"1. met de toetsen.
Bevestig met2. OK.
Stel respectievelijk JAAR, MAAND, DAG, TIJD, 3.
MINUTEN in met de toetsen.

Door een druk op de toetsen veranderen de minuten. Door lang indrukken van de toetsen veranderen de uren.

Bevestig met4. OK.

Datum enijd+zijn nu ingesteld.»

Hierna volgt de instelling "ZOM/WIN".

Verandering van de zomer-/wintertijd

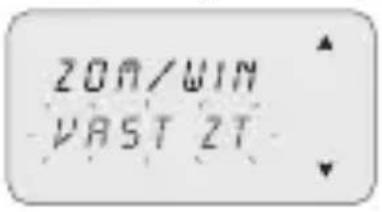

Selecteer het type omschakeling met de toetsen A. Bevestig met2. OK.

Stel de waarden (zie tabel) in met de toetsen 3. Bevestig met 4. OK.

Keuzemogelijkheden op het display	Omschakeling zomer (zomertijd)	Omschakeling winter (wintertijd)
GEEN	Geen Geen
EUROPA	Laatste zondag in maart Laatste zondag in oktober
USA	Tweede zondag in maart Eerste zondag in november
VRIIJ ZT	Week/dag (zo.) vrij geprogrammeerd	Week/dag (zo.) vrij geprogrammeerd
VRSST ZT	Vaste datum, vrij geprogrammeerd (bijv. 28/02)	Vaste datum, vrij geprogrammeerd (bijv. 29/10)

Time Zone GPS (alleen GPS en DCF77 modellen)

Instelling van deplaatselijkkeijd door het aantal uren op te tellen/af te trekken ten opzichte van de universeleijd, die TZONE worden genoemd (bijv. Nederland, TZONE +1).

i Na de instelling van datum en tijd (INSTELLEN -zie par.3-8-2).

Selecteer "GPS" met de toetsen. Bevestig met2. OK.

Selecteer het type ZOM/WIN (zie voorgaande tabel).3. Stel het-AAantal uren in voor TZONE met de toetsen 4.

Bevestig met5. OK.

» De verandering is ingesteld.
U keert terug maar het hoofdschem.

Time Zone DCF77 (alleen GPS en DCF77 modellen)

Anders dan bij GPS zendt de ontvanger de tijd uit met de correctie vanwege zomertijd/wintertijd.

Het juiste aantal uren moet worden ingesteld ten opzichte van de positie van Frankfurt.

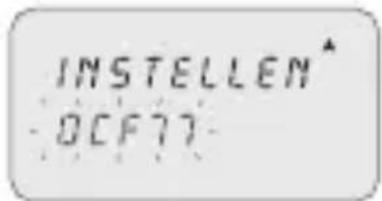

Selecteer "DCF77" met de toetsen A.

Bevestig met2. OK.

Stel het TZONE-cijfer in zoals beschreiben is onder 3. de vorige handelingen 4 en 5.

3-8-3 Externe ingang

Hiermee konnen handmatige forceringsfuncties voor ON en OFF van afstand worden gezruikt, (zie par. 3) door middel van drukknoppen of schakelaars.

i Deze functie is nicht beschikbaar op de modellen SYNCHRO (het item "EXT INPUT" is nicht aanwezig in het menu "OPTIES").

Selecteer hetsubmenu "EXT INPUT" met de toetsen 1.

Bevestig met 2. OK.

Selecteer het type omschakeling (zie de volgende 3. tabel) met de toetsen

Bevestig met 4. OK.

Om de uitgevoerde instelling te deactiveren要去en de handelingen 1 en 2
worden herhaald.

Bevestig de selectie "DEACTIV" met OK.

Selectie display	Kanaal K1 of K2 (twee kanalen)	Sym- bool	Functie Extern	com- mando
PERM ON	OFF	#	Permanente forcering van het kanaal op ON of OFF.	—
TEMP	-	#	Tijdelijke forcering van het ka- naal tot de volgende omscha- keling van een programma dat tevoren is ingesteld.	#
TIMER ON	OFF		Tijdelijke forcing van een kanaal (bijv. voor het in- en uitschakelen van verlichting in het trappenhuis). Tijd kan worden ingesteld in het formaat uu:mm:ss.	F_

3-8-4 Onderhoud

Hiermee kan voor elk kanaal een werkingsperiode op ON worden ingesteld. Nadat dezeperiode verstreten is, signaleert de klok dat een ingreep nodig is met de teks "K1 ONDERH" of "K2 ONDERH", afgewisseld met de actuèle datum.

Selecteer het submenu "ONDERHOUD" met de 1. toetsen

K1 knippert.

Selecteer het kanaal met de toetsen (modellen met twee kanalen).

Bevestig met 3. OK.

Stel het+aantal uren in met de toetsen

Bevestig met 5. OK.

i Om de waarden te wijzigen of opnieuw in te stellen moeten de instructies van punt 1 tot en met 5 worden opgevolgd.

De onderhoudswaarschuwing annuleren

Door de toets OK 2 sec.op het hoofdschem ingedrukt te houden, wordt het bericht "ONDERH" dat op het display worden weergegeven verwijderd.

3-8-5 Urteller

Hiermee kan het aantal uren worden bekeken dat de kanalen de status ON hadden.

Selecteer het submenu "UURTELLER" met de 1. toetsen

Bevestig met 2. OK.

Selecteer het kanaal met de toetsen 3.

Het display toont het aantal bedrijfsuren.»

Druk op de toetsen + om dit terug te zetten op nul.

3-8-6 Backlight

Hiermee kan de Achterverlichtingstijd voor het display worden ingesteld.

Selecteer het submenu "BACKLIGHT" met de 1. toetsen

Bevestig met 2. OK.

Kies met de toetsen uit: VAST AAN, VAST UIT of TEMP 6SEC.

Bevestig met 4. OK.

3-8-7 Garantie

Hiermee kan dearend die verstreken is sinds de ingebruikneming van de klok worden weergegeven inragen.

Selecteer het submenu "GARANTIE" met de toetsen 1.

Bevestig met 2. OK.

Het display toont deijd zoals hierboven > beschreiben is.

i Deze telling kan nicht worden teruggezet op nul.

4 Extern geheugen (EMD)

De EMD is een externe geheugenkaart die in staat is om 64 programma's te beheren, inclusief de vakanties.

i Het EMD-geheugen is de programmeersleutel D KEY.

Steek het EMD-geheugen in.1.

Het display toont het geheugenbeheersmenu.»

Selecteer het gewenste submenu (zie tabel) met de 2.

toetsen

Bevestig elke keuze met 3. OK.

Submenu Functie Opmerkingen
UITVOEREN	Voert de programma'srecht-streeksuit vanaf de EMD	De programma's worden alleenuitgevoerd vanaf de EMD
OPSL > ENO	Slaat het hele klokgeheugen op op EMD	Overschrijft de programma's die alaanwezig maar op EMD
LARD < ENO	Kopieert de hele inhoud van de EMD in het klokgeheugen	Overschrijft de programma's dieaanwezig maar op de klok
LEEST	Leest de programma's vanaf de EMD	Geeft alleen de programma's waar die aanwezig় op EMD
VAK > ENO	Kopieert devakantieprogramma's van de klok op de EMD	Overschrijft devakantieprogramma's die aanwezig় op EMD
VAK < ENO	Kopieert devakantieprogramma's van de EDM op de klok	Overschrijft allevakantieprogramma's die aanwezig় op de klok
WISSEN	Wist de programma's die aanwezig় op de EMD	Wist het hele EMD-geheugendefinitief

1. Druk op de toets MENU om af te sluiten.

Bevestig de keuze "ANNULEREN" met 2. OK.

Het EMD-geheugen worden uitgeschakeld vanaf » de klok.

Het EMD-geheugen wordt nicht meer herkend.» Haal de EMD weg.3.

Spis tresci

1 Opis aparatury 221
