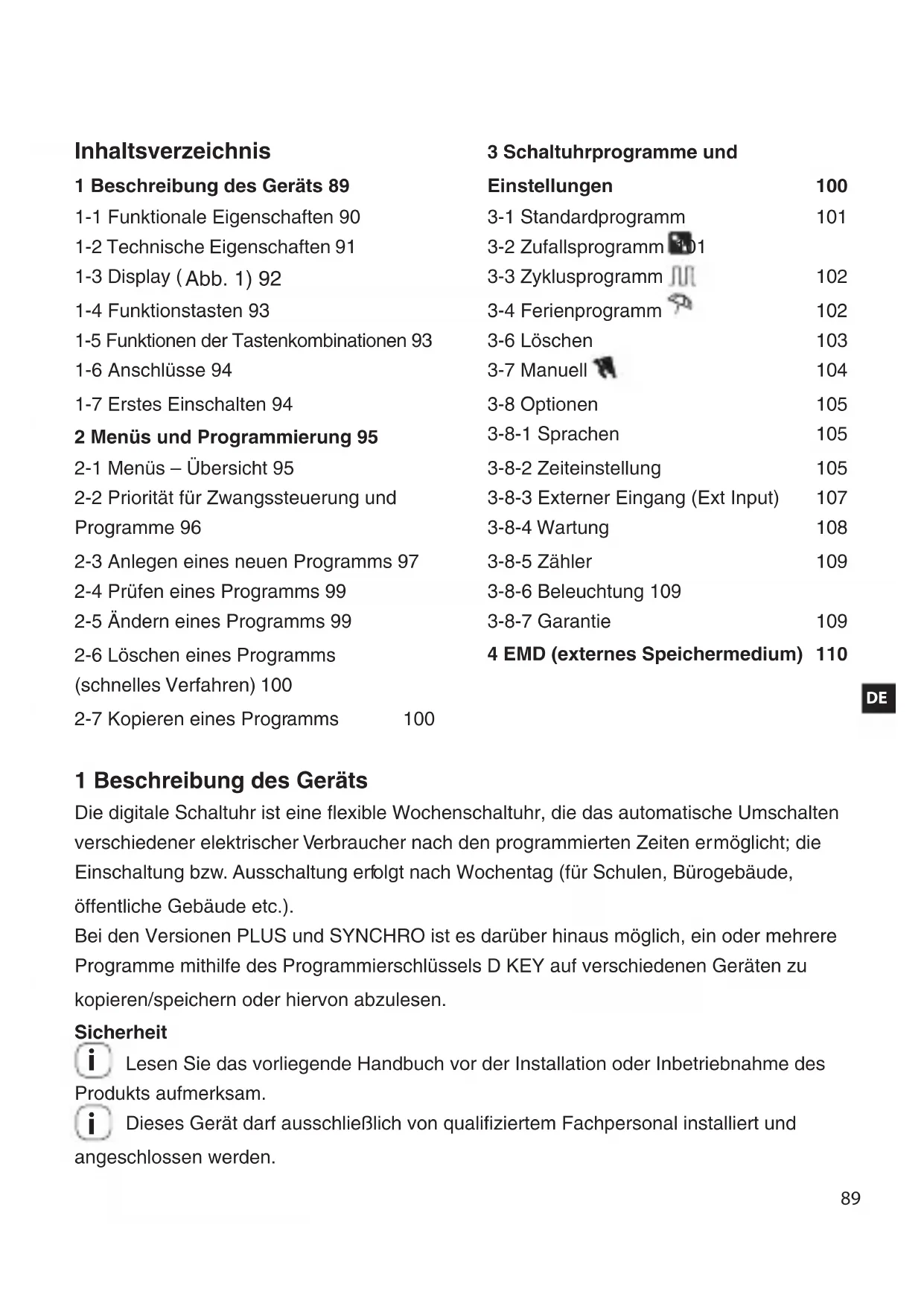

BEDIENUNGSANLEITUNG D1 Plus 24 ABB
1 Beschreibung des Geräts 89
1-1 Funktionale Eigenschaften 90
1-2 Technische Eigenschaften 91
1-3 Display (Abb. 1) 92
1-4 Funktionstasten 93
1-5 Funktionen der Tastenkombinationen 93
1-6 Anschlusse 94
1-7 Erstes Einsatzen 94
2 Menüs und Programmierung 95
2-1 Menus - Übersicht 95
2-2 Priorität für Zwangssteuerung und Programme 96
2-3 Anlagen eines neuen Programms 97
2-4 Prufen eines Programms 99
2-5 Andern eines Programms 99
2-6 Loschen eines Programms (schnelles Verfahren) 100
2-7 Kopieren eines Programms 100
3 Schaltuhrprogramme und
Einstellungen 100
3-1 Standardprogramm 101
3-2 Zufallsprogramm 101
3-3 Zyklusprogramm 102
3-4 Ferienprogramm 102
3-6 Löschen 103
3-7 Manuell 104
3-8 Optionen 105
3-8-1 Sprachen 105
3-8-2Zeiteinstellung 105
3-8-3 Externer Eingang (Ext Input) 107
3-8-4Wartung 108
3-8-5 Zähler 109
3-8-6 Beleuchtung 109
3-8-7 Garantie 109
4 EMD (externes Speichermedium) 110
DE
1 Beschreibung des Geräts
Die digitale Schaltuhr ist eine flexible Wochenschaltuhr, die das automatische Umschalten verschiedener elektrischer Verbraucher nach den programmierten Zeiten ermöglich; die Einschaltung bzw. Ausschaltung erfolgt nach Wochentag (für Schulen, Burogebäude, öffentliche Gebäude etc.).
Bei den Versionen PLUS und SYNCHRO ist es darüber hinaus möglich, ein oder mehrere Programme mithilfe des Programmierschlüssels D KEY auf verschiedene Geräten zu kopieren/speichern oder hiervon abzULEsen.
Sicherheit
i
Lesen Sie das vorliegende Handbuch vor der Installation oder Inbetriebnahme des
Produktsaufmerksam.
i
Dieses Gerätarf ausschließlich von qualifiziertem Fachpersonal installiert und
angeschlossen werden.
Das Gerät ist mit einer fest eingebauten Batterie ausgestattet und damit nicht als Siedlungsabfall entsorgt, sondern muss getrennt gesammelt werden, um Umweltschädenzu vermeiden. Gemäß Richtlinie 2006/66/EG und den nationalen Durchführungsgesetzen für die Entsorgung von Altprodukten wird die Nichteinhaltung der o.g. Vorgaben gesetzlich sanktioniert.
1-1 Funktionale Eigenschaften
| Modell (Serie) D1 D1 Plus | D1 Synchro D2 | D2 Plus D2 Synchro | |||||
| Kanäle (Stromkreise) 1 2 | |||||||
| SpeicherbareProgramme | 64 | ||||||
| Sonderprogramme(Zufalls P, Zyklus P,Ferien P) | ✓ | ||||||
| ZeitWoche/Jahr | ✓ | ||||||
| Externer Eingang | ✓ | ✓ | ✓ | ✓ | |||
| Manuelle Zwangssteuerung | ✓ | ||||||
| EMD (externes Speichermedium) | ✓ | ✓ | ✓ | ✓ | ✓ | ||
| GPS- oder DCF77-Empfänger (optionales Zubehör) | ✓ | ✓ | ✓ | ||||
1-2 Technische Eigenschaften
| Versorgungsspannung 230 V AC +/- 10% | 110 V AC +/- 10% (D1 Plus 110)24 V AC / DC +/- 10% (D1 Plus 24) |
| Frequenz 50-60 Hz | |
| Schutzart IP20 | |
| Ausgangstyp Kontaktrelais in potenzialfreiem | Wechs-lerkontakt;NO Kontakt = 16(10)A / 250V~ (mitStrombegrenzung über Widerstand fürNulldurchgang bei hohem Wert);NC Kontakt = 16(2)A / 250V~NO/NC Kontakte = 16(2)A / 250V~ (D1 Plus24, D1 Plus 110) |
| Max. Kapazität AC NO 16(10)A / NC 16(2)A | NO/NC 16(2) (D1 Plus 24, D1 Plus 110) |
| Betriebstemperatur von -5°C bis +55°C | |
| Lagertemperatur von -10°C bis +65°C | |
| Aufnahme/Eigenverbrauch 6,5 VA 1 Kanal / | 7,8 VA 2 Kanäle |
| Kabelquerschnitt an Klemmen 1...6 mm2 | |
| Richtlinie CE-Kennzeichnung LVD/EMC EN60730-2-7 | |
| Im Gerät programmierte Sprachen Italienisch, Englisch, Deutsch, Französisch,Spanisch, Schwedisch, Portugiesisch,Holländisch, Russisch, Polnisch, Griechisch | |
| Gangreserve bei Stromausfall 6 Jahre ab erstem Einsatz durchLithiumbatterie | |
| Nominate Impulsspannung 4kV | |
| Ganggenauigkeit + 0,5 s/24h bei 25 °C | |
| Regelbare Höchstleistung | ||||
| 3000W 300W 1100W | 900W (125 μF) | 7W - 23W (max. 23 Lampen) | ||
| Modelle D1 PLUS 24 - D1 PLUS 110 | ||||
| 2300W 2300W 1000W | 500W (70 μF) | 7W - 23W (max. 18 Lampen) | ||
1-3 Display (Abb. 1)
| K1/K2 | Kanal 1/Kanal 2 OFF/Ausgeschalteter Kanal | ||
| Manuelle Zwangssteuerung des Kanals | ON | ON/Eingeschalteter Kanal | |
| Zufallsprogramme Zyklusprogramme | |||
| Symbol Ferien Tastensperre | - | ||
| Anzeige GPS- oder DCF77-Signalempfang | ▲ | Durchblättern nach oben | |
| P88 | Nr. des ausgewählten Programms - P01-P64 | ▼ | Durchblättern nach unten |
Die Balkenanzeige des Displays stellt darüber hinaus Folgendes dar:
Fortschrittsstatus, siehe Abbildung 2 (z.B. Löschworgang; siehe Kap. 3-6).
Stundenanzeige, siehe Abbildung 3.
i Auf dem Display werden abwechselnd (eine Sekunden lang) die Zeiteinstellung mit
Datum/Uhrzeit und die eingestellten Programme oder Zwangssteuerungen angezeigt.
1-4 Funktionstasten
| MENU | Öffnet das Hauptmenu (ausgehend vom Einstiegsbildschirm). Schließ den gerade geöffneten Einstellungsbildschirm. |
| ▲ | Blättert eine Liste nach oben durch. Erhöht einen nummerischen Wert oder ändert einen Parameter. Wenn Sie diese Taste gedrück halten, wird der Status von Kanal 1 angezeigt, bis Sie die Taste wieder loslassen (im normalen Betrieb). |
| ▼ | Blättert eine Liste nach unten durch. Verringert einen nummerischen Wert oder ändert einen Parameter. Wenn Sie diese Taste gedrück halten, wird der Status von Kanal 2 (bei 2-Kanal-Modellen) angezeigt, bis Sie die Taste wieder loslassen (im normalen Betrieb). |
| OK | Bestätigt die vorgeschlagene Einstellung. |
| RESET | Setzt das Gerät darüber (Reset); (HINWEIS: Die Programme und Einstellungen „Ext. Input" (external Engang) werden nicht gelöscht). |
1-5 Funktionen der Tastenkombinationen
| Funktion Tastenkombination | ||
| Sperren / Entsperren der Tasten (→). | 2 s | |
| Temporäre Zwangssteuerung von Kanal 1 und 2 (siehe Kap. 3-7). Durch abwechselndes Drücken wird von TEMP ON auf TEMP OFF geschaltet. | ANV▲+Lyn1+RPN▲+ | |
| Funktion Tastenkombination | ||
| Permanente manuelle Zwangssteuerung von Kanal 1 und 2 (siehe Kap. 3-7). Wenn die Taste 2 Sekunden lang gedrück wird, wird PERM angezeigt; durch abwechselndes Drücken wird von PERM ON auf PERM OFF geschalte. | 2 s | 2 s |
| Rückkehr in den AUTO-Modus (sofern zuvor eine manuelle Zwangssteuerung eingeschalte wurde). | 2 s | 2 s |
Die oben beschrieben Funktionen können nur auf dem Einstiegsbildschirm ausgeführten werden.
1-6 Anschluss
Max. Entfernung fur den externen Eingang: 100m
Anschluss der 1-Kanal- und 2-Kanal-Modelle
Siehe Schaltplan von Abbildung 5-1 bis Abbildung 5-3.
Anschluss der Synchro-Modelle
Synchro-Modelle (1 Kanal oder 2 Kanäle) mit GPS oder DCF77-Antenne.
Siehe Schaltplan von Abbildung 6-1 bis Abbildung 6-2.
1-7 Erstes Einsatzen
Das Gerät wird ohne werkseitig konfigurierte Einstellungen gefelfert.
- Drücken Sie RESET mit einem spitzen Gegenstand, um das Gerät zu entsperren (siehe Abb. 4).
Stellen Sie die folgenden Daten ein:2.
SPRACHEN (siehe Kap. 3-8-1).
ZEITEINSTELLUNG (Jahr, Monat, Tag, Zeit, Zeitzone (siehe Kap.3-8-2)).
Bei Stromausfall (z.B. „Blackout") Goes the Parameter ZEITEINSTELLUNG nicht verloren; darüber hinaus:
werden das/die Relais ausschaltet;
wird die Hintergrundbeleuchting ausschaltet (sofern eingeschaltet);
wird die Zeiteinstellung mit blinkendem Datum und Uhrzeit 2 Minuten lang angezeigt und anschließend bis zur erneuten Versorgung mit der Netzspannung auf den Standby-Modus geschaltet (das Display ausgeschaltet), wobei alle gespeicherten Daten beibehalten werden; alternatively hierzu kann auch eine Taste mehr als 1 Sekunde lang gedrückt werden, um die Zahlung für den Standby-Modus wieder aufzunehmen.
2 Menüs und Programmierung

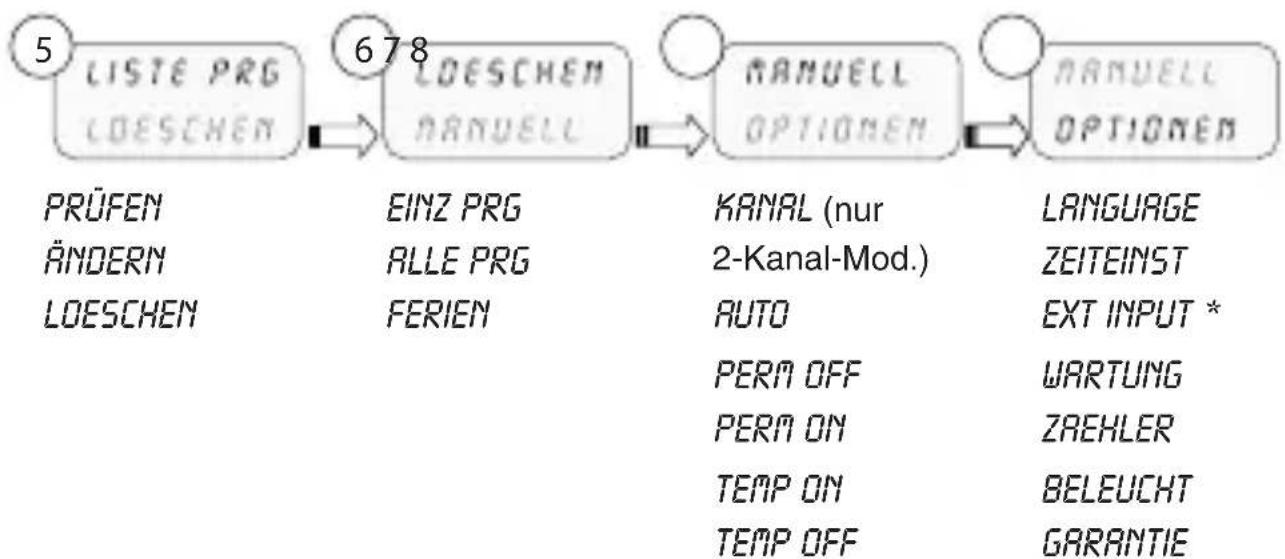

2-1 Menüs - Übersicht
Das Gerät verfügt über die von 1 bis 8 angeführten Menüs.
- Mit Ausnahme der Synchro-Modelle.
Drucken Sie die Taste 1. MENU.
Das erste auswählbare Menu wird angezeigt (Standar P).» Mit den Tasten Zeigen Sie die verschiedene Menus an.
- Bestätigen Sie das gewünschte Menu durch Drücken von OK.

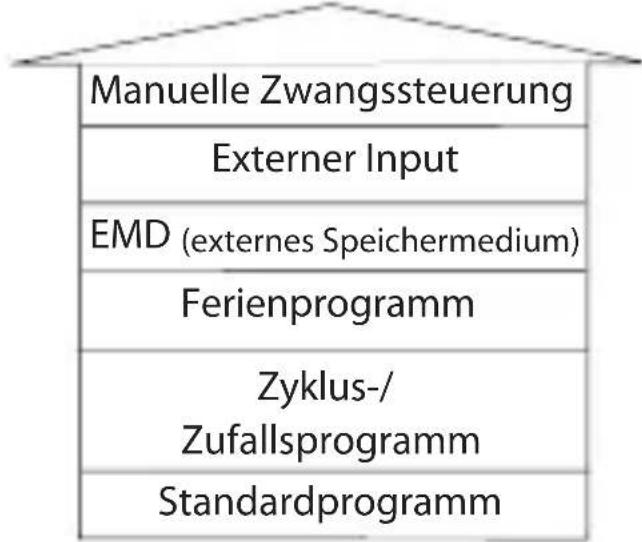

2-2 Priorität für Zwangssteuerung und Programme
Jedem Programmtyp wird eine Prioritat zugewiesen, wie nebenstehend dargestellt ist.
These Prioritat ist zu berücksichtigen, wenn verschiedene Programmtypen für den gleichen Zeitraum programmiert werden.
Höchste Priorität
P01: Standardprogramm
ON 19:00 - OFF 22:00
P02: Standardprogramm
ON 00:00 - OFF 06:00
P03: Zufallsprogramm
ON 20:00 - OFF 00:00
P04: Zyklusprogramm
ON 19:00-OFF 22:00
P05: Zyklusprogramm
ON 02:00 - OFF 06:00
P06: Zufallsprogramm
ON 04:00 - OFF 06:00

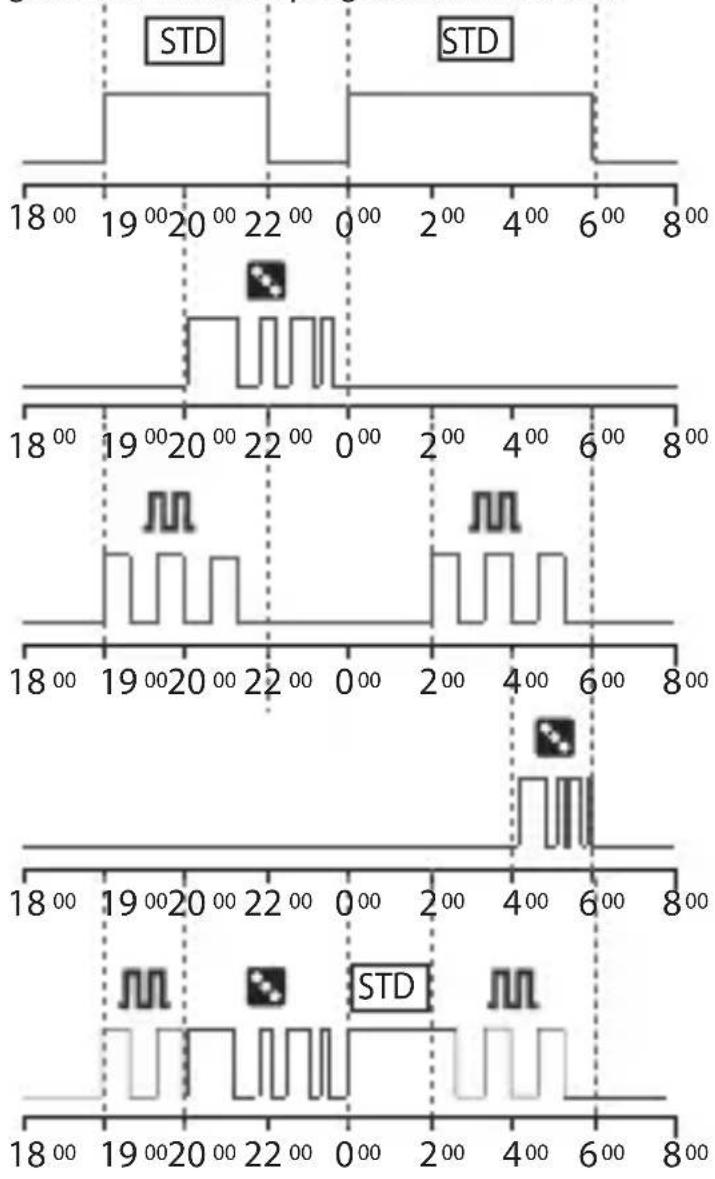

Verhalten der Ausgangslast mit den Programmen P01 bis P06 entsprechend der Priorität.
2-3 Anlagen eines neuen Programms
Das beschriebene Verfahren gilt für alle Programmtypen. Weitere Einstellungen werden in den einzelnen Programmen erlautert.
AuswahldesProgrammtypss(Beispiel:StandarP):
Drucken Sie die Taste 1. MENU.
Auswahl des Programmtyps mit den Tasten
- Bestätigen Sie die Auswahl durch Drucken von OK.
Die Anzahl der freiem Programme wird 3 Sekunden » lang angezeigt.
Das erste Programm im Speicher wird angezeigt.»
Drucken Sie die Taste 2 Sekunden lang.
Auf dem Display wird das erste leere Programm » angezeigt.
Bestätigen Sie durch Drücken von 5. OK. Die Programmnummer wurde damit ausgewählt.» Nun folgt die Auswahl des Kanals.»
Wahlen Sie den gewünschten Kanal (nur bei 2-Kanal-Modellen).
- Stellen Sie mit den Tasten den Kanal (bei 2-Kanal-Modellen) ein.
K1und K2 blinken.
Bestätigen Sie durch Drücken von 2. OK.
Der Kanal wurde damit eingestellt.
» Nun folgt die Einstellung des Tages.
Einstellen vom Tag
Auswahl des Tages oder einer Gruppe von Tagen, an dem (denen) das Programm ausgeführrt werden soll.
Stellen Sie mit den Tasten Auen Tag bzw. die Gruppe von Tagen ein.
Der ausgewählte Tag bzw. die ausgewählte Gruppe » von Tagen wird bzw. werden durch einen blinkenden Pfeil gekennzeichnet.
Bestätigen Sie durch Drücken von 2. OK. Nun folgt die Einstellung von ZEIT/ON.
Einstellen von ZEIT/ON
Stellen Sie mit den Tasten die Uhrzeit, zu der das Programm beginnen soll, im Format hh/mm ein.
Durch einmaliges Drucken der Tasten wechseln Sie zwischen den Minutenfeldern. Um auf das Stundenfeld zu wechseln, halten Sie die Tasten etwas länger gedrückt.
Bestätigen Sie durch Drucken von 2. OK.
Das Sekundenfeld wird angezeigt.
Stellen Sie mit den Tasten die Sekunden ein.
Bestätigen Sie durch Drucken von 4. OK.
Die Uhrzeit für den Start des Programms wurde damit » eingestellt.
Nun folgt die Einstellung von ZEIT/OFF.
Einstellen von ZEIT/OFF
Stellen Sie mit den Tasten die Uhrzeit ein, zu der das Programm enden soll.
Wiederholen Sie hierzu die bereits für die Einstellung von ZEIT/ON beschriebenen Schritte.
Bestätigen Sie durch Drucken von 2. OK.
Die Uhrzeit für das Ende des Programms wurde damit » eingestellt.
Bestätigen Sie das Programmende durch Drücken 3. von OK.
Einstellen des JAHRESPROGRAMMS
Ermöglicht die Einstellung eines bestimmten Zeitraums, in dem das zuvor eingestellte Programm ausgeführrt werden soll.
i Das eingestellte Jahresprogramm gilt fur≦edes Jahr und wird zyklisch wiederholt.
Stellen Sie mit den Tasten Anfang und das Ende des Zeitraums im Format TT/MM-- ein.
Bestätigen Sie die einzelnen Felder durch Drucken 2. von OK.
Das Jahresprogramm wurde damit eingestellt.
- Drücken Sie die Taste MENU, um den Programmiermodus zu schließen.
2-4 Prüfen eines Programms
Mit der Taste MENU zeigen Sie die Menüs der gewündsten Programme (Standar P, Zyklus P...) an.
Wahlen Sie mit den Tasten Aen Programmtyp (z.B. Zufalls P) aus dem Menu aus.
Bestätigen Sie durch Drücken von 2. OK.
Die gespeicherten Programme des gleichen Typs » werden angezeigt.
Wahlen Sie mit den Tastena das zu prüfende Programm aus.
Auf dem Display werden die Einstellungen zyklisch » angezeigt.
2-5 Andern eines Programms
- Bestätigen Sie das zu ändernde Programm durch Drücken von OK.
- Stellen Sie die neuen Werte wie in Kapitel 2-3 beschrieben ein.
2-6 Löschen eines Programms (schnelles Verfahren)
Wahlen Sie mit den Tasten Aen zu loschenden Programtyp aus dem Menu aus.
Beispiel: Zufalls P
Drücken Sie die Tasten 2 Sekunden lang gleichzeitig.
Auf dem Display wird „LOESCHEN“ angezeigt.» Bestätigen Sie durch Drücken von 3. OK.
Auf dem Display wird „LEER“ angezeigt.»
Das Programm wurde damit gelöscht.
2-7 Kopieren eines Programms
DE
Wahlen Sie mit den Tasten Aen zu kopierenden Programtyp (z.B. Zufalls P) aus dem Menu aus. Die Programmnummer blinkt.
- Drücken Sie die Taste OK circa 3 Sekunden lang.
Das Programm wird nun in die ersten freie Speicher-» position kopiert.
Der erstendenderbare Parameter (Kanal) blinkt.
- Ändern Sie die Daten, wie in Kapitel 2-3 beschreiben ist.
Beachten Sie, dass 2 Programme mit den gleichen Daten nicht möglich sind!
3 Schaltuhrprogramme und Einstellungen
- Drücken Sie die Taste MENU, um die verfügbaren Menüs anzuzeigen.
- Zeigen Sie mit den Tasten die verschiedene Menü an und bestätigen Sie das gewünschte Menu durch Drücken von OK.
3-1 Standardprogramm
Ermöglicht die Einstellung des Zeitraums für einen Zyklus auf ON und OFF.
i Furu die Programmierung siehe Kapitel 2-3.
Beispiel fur die Einstellung aus der Abbildung:
Standardprogramm: ON um 8:00 Uhr, OFF um 12:00 Uhr.
3-2 Zufallsprogramm
Ermöglicht das Ein- und Ausschalten eines oder mehrerer Kanäle im eingestillten Zeitraum nach dem Zufallsprinzip.
i Fur die Programmierung siehe Kapitel 2-3.
Beispiel für die Einstellung aus der Abbildung:
Zufallsprogramm: ON um 8:00 Uhr, OFF um 12:00 Uhr.
3-3 Zyklusprogramm
Ermöglicht die Ausführung einer Reihe Impulse innerhalb eines bestimmten Zeitraums.
Zeit ON und Zeit OFF konnen auf 1 Sekunde bis 23:59:59 Stunden eingestellt
werden.
i Für die Programmierung siehe Kapitel 2-3.
- Stellen Sie mit den Tasten darüber hinaus ZEIT ON und ZEIT OFF ein.
Beispiel fur die Einstellung:
Zyklusprogramm: ON um 8:00 Uhr, OFF um 12:00 Uhr.
Verzögerungszeit: ZEIT ON 10 Min. und ZEIT OFF 15 Min.
3-4 Ferienprogramm
Ermöglicht die Einstellung eines Zeitraums, in dem die Programme ausgesetzt werden, beispielsweise während der Sommerschließung.
Wahlen Sie Ferien P, wie in Kapitel 2-3 beschrieben ist.1.
Stellen Sie mit den Tasten die Zeit ein, zu der das
Programm ausgesetzt werden soll (OFF).
Bestätigen Sie durch Drucken von 3. OK.
Stellen Sie mit den Tasten das Datum, an dem das Programm ausgesetzt werden soll, im Format TT/ MM-- ein.
Stellen Sie die Zeit und das Datum für das Ende der 5. Programmaussetzung (ON) ein, wie in den Schritten 2 bis 4 beschrieben ist.
3-5 Liste PRG
Ermöglicht es, ein beliebiges gespeichertes Programm anzuzeigen, zuändern oder zulöschen.
Blättern Sie mit den Tasten durch das Menu, bis „LISTE PRG" angezeigt wird.
Bestätigen Sie durch Drucken von 2. OK.
Die Anzahl der freien Programme wird angezeigt.» Das erstige Programm im Speicher wird angezeigt.»
Wahlen Sie mit den Tasten das gewünschte Programm aus.
i Eine Beschreibung, wie Sie die Daten prufen, andern oder loschen,finden Sie von Kapitel 2-2 bis Kapitel 2-4.
3-6 Löschen
In this menu stehen mehrere Optionen fur den Löschvorgang zur Verfugung.
Blättern Sie mit den Tasten durch das Menu, bis LOESCHEN angezeigt wird.
Bestätigen Sie durch Drucken von 2. OK.
Auf die Art des Löschvorgangs haben Sie im Unterme-» nü Zugriff (siehe nachstehende Tabelle).
Wahlen Sie mit den Tanten die gewünschte Art Löschvorgang aus.
Bestätigen Sie den ausgewählten Löschvorgang durch 3.
Drucken von OK.
Durch Drücken der Taste MENU können Sie den Löschvorgang abbrechen.
| Untermenü Funktion | |
| EINZ PRG Löscht das jeweils ausgewählte einzelnne Programm. | |
| RILLE PRG | Löscht alle Programme. In diesen Fall werden alle gespeicherten Programme gelöscht! |
| FERIEN P | Löscht alle Ferienprogramme. |
3-7 Manuell
Ermöglicht die manuelle Zwangssteuerung der Ausgänge unabhängig vom eingeschalte ten Programm. Mögliche Einstellungen:
| Zwangssteuerungsmodus | Display-Symbol | Kanal-Status | Zwangssteuerungsfunktion |
| AUTO K1 | K2 | Keine Zwangssteuerung, der Kanal wird programmgesteuert. | |
| PERM | # | K1 OnK2 On | Permanenter Kanal eingeschaltet. |
| PERM | # | K1 OFFK2 OFF | Permanenter Kanal ausgeschaltet. |
| TEMP | # | K1 OnK2 On | Kanal bis zum ersten Programmschrift eingeschaltet. |
| TEMP | # | K1 OFFK2 OFF | Kanal bis zum ersten Programmschrift ausgeschaltet. |
Einschalten einer Zwangssteuerung
Wahlen Sie mit den Tasten das Untermenu, MANUELL Bestätigen Sie durch Drucken von 2. OK.
Drucken Sie die Tastenkombination (siehe Kap.1-6) zur 3.
Auswahl des Kanals (nur bei 2-Kanal-Modellen). Auf dem Display werden die Informationen uber den KanaIz. die Kanale angezeigt (siehe obige Tabelle).
Stellen Sie mit den Tasten A die Art der Zwangssteuerung ein.
- Bestätigen Sie die Auswahl durch Drucken von OK.
Der Einstiegsbildschirm wird nun angezeigt.
Auf dem Display wird die Art der Zwangssteuerung des » Kanals angezeigt.
Ausschalten einer Zwangssteuerung
- Drücken Sie die Tastenkombination des auszuschaltenden Kanals (siehe Kap. 1-6) circa 2 Sekunden lang.
Fur das Ausschalten brauchen Sie im Menu nur den „AUTO“-Modus auszuwahlen (siehe Abschnitt „Einschalten einer Zwangssteuerung").
3-8 Optionen
Ermöglicht die Einstellung verschiedener Parameter für die Schaltuhr.
Wahlen Sie mit den Tasten OPTIONEN Bestätigen Sie durch Drucken von 2. OK. Es folgen die Untermenüs.
3-8-1 Sprachen
Ermöglicht die Einstellung der gewünschten Anzeigesprache.
Wahlen Sie mit den Tasten das Untermenu "LANGUAGE". Bestätigen Sie durch Drucken von 2. OK. Wahlen Sie mit den Tastena die gewünschte Sprache. Bestätigen Sie durch Drucken von 4. OK.
3-8-2 Zeiteinstellung
Ermöglicht die Einstellung des Datum und der Uhrzeit für das Gerät.
i Nach einem Reset muss das Datum neu eingestellt werden.
Wahlen Sie1. mit den Tastes, ZEITEINST. Bestätigen Sie durch Drücken von 2. OK. Stellen Sie mit den Tastes, jeweils JAHR, MONAT, TAG, ZEIT, MINUTEN ein.
Durch einmaliges Drücken der Tasten wechseln Sie zwischen den Minutenfeldern. Um auf das Stundenfeld zu wechseln, halten Sie die Tasten etwas länger gedrückt. Bestätigen Sie durch Drücken von 4. OK. Die Zeiteinstellung wurde damit vorgenommen.» Nun folgt die Einstellung von „SOM / WIN".
Zeitumstellung zwischen Sommer-/Winterzeit
Wahlen Sie mit den Tasten die Art der Umstellung. Bestätigen Sie durch Drücken von 2. OK. Stellen Sie mit den Tastena die Werte (siehe Tabelle) ein.
Bestätigen Sie durch Drucken von 4. OK.
| Mögliche Auswahl auf dem Display | Umstellung auf Sommerzeit | Umstellung auf Winterzeit |
| KEINE | Keine Keine | |
| EUROPA | Letzter Sonntag im März Letztser Sonntag im Oktober | Zweiter Sonntag im März Erster Sonntag im November |
| USR | ||
| FREIE ZZ | Woche/Tag (Sonntag), frei programmierbar | Woche/Tag (Sonntag), frei programmierbar |
| FESTE ZZ | Festes, frei programmierbares Datum (z.B. 28.02) | Festes, frei programmierbares Datum (z.B. 29.10) |
Time Zone GPS (nur bei GPS- und DCF77-Modellen)
Einstellung der Ortszeit durch Hinzufugen/Abziehen der Anzahl Stunden, die der koordinierten Weltzeit (UTC) (z.B. Deutschland, UTC + 1).
Dies erfolgt nach der Einstellung von ZEITEINST (siehe Kap. 3-8-2).
Wahlen Sie mit den Tasten GPS".
Bestätigen Sie durch Drücken von 2. OK.
Wahlen Sie die Art der Umstellung (SOM / WIN; siehe 3. obige Tabelle).
Stellen Sie mit den Tasten AY die Anzahl Stunden entsprechend der T ZONE ein.
Bestätigen Sie durch Drucken von 5. OK. Die Zeitumstellung wurde damit vorgenommen. Der Einstiegsbildschirm wird nun angezeigt.
Time Zone DCF77 (nur bei GPS- und DCF77-Modellen)
Im Unterschied zum GPS übertragt der Empfänger die Uhrzeit je nach aktueller Sommer-/ Winterzeit.
Es mussecause the korrekte Anzahl Stunden entsprechend der Position Frankfurt/Main eingestellt werden.
Wahlen Sie mit den Tasten DCF77". Bestätigen Sie durch Drucken von 2. OK. Stellen Sie die Zahl für T ZONE wie in den obigen 3. Schritten 4 und 5 beschreiben ein.
3-8-3 Externer Eingang (Ext Input)
Ermöglicht es, manuelle Zwangssteuerungen des Typs ON und OFF fernbedient auszufahren (siehe Kap. 3); hierzu dieren entsprechende Tasten oder Schalter.
Die Funktion steht für die SYNCHRO-Modelle nicht zur Verfügung (der Menüpunkt „EXT INPUT" ist im Menu „OPTIONEN" nicht verfügbar).
Wahlen Sie mit den Tasten das Untermenü,EXT INPUT". Bestätigen Sie durch Drucken von 2. OK. Wahlen Sie mit den Tasten die Art der Umschaltung (siehe nachstehende Tabelle). Bestätigen Sie durch Drucken von 4. OK.
DE
(i) Wenn Sie die vorgenommenen Einstellungen ausschalten möchten, wiederholen Sie Schritt 1 und 2.
Bestätigen Sie die Auswahl „AUSSCHALT" durch Drücken von OK.
| Display-Ausbahl | Kanal K1 oder K2 (2-Kanal-Modelle) | Symbol | Funktion Externe | Steuerung |
| PERM ON | OFF | # | Permanente Zwangssteuerung des Kanals auf ON oder OFF. | - - |
| TEMP | - | # | Temporäre Zwangssteuerung des Kanals bis zur nachfolgen-den Umschaltung auf ein zuvor eingestelltes Programm. | # |
| TIMER ON | OFF | Zeitgesteuerte Zwangssteuerung eines Kanals (z.B. Steuerung der Treppenbeleuchtung). Die Zeit kann im Format hh:mm:ss eingestellt werden. | T_ |
3-8-4 Wartung
Ermöglicht es, für jeder Kanal einen Zeitraum mit Betrieb auf ON einzustellen. Nach thisem Zeitraum weist die Schaltuhr wie folgt auf die notwendige Wartung hin: "K1 WART" oder "K2 WART"; diese Meldung und das aktuelle Datum werden abwechselnd angezeigt.
Wahlen Sie mit den Tasten das Untermenü „WARTUNG".
K1 blinkt.
Wahlen Sie mit den Tasten den gewünschten Kanal (bei 2-Kanal-Modellen).
Bestätigen Sie durch Drucken von 3. OK.
Stellen Sie mit den Tasten die Stundenzahl ein.
Bestätigen Sie durch Drucken von 5. OK.
i Wenn Sie die Werte andern oder neu einstellen mochten, wiederholen Sie die Schritte 1 bis 5.
Annullieren des Wartungshinweises
Wenn Sie die auf dem Display angezeigte Meldung „WART“löschen möchten, drücken Sie auf dem Einstiegsbildschirm 2 Sekunden lang OK.
3-8-5 Zähler
Ermöglicht die Stunden mit ON-Status der Kanäle.
Wahlen Sie mit den Tasten das Untermenü ZAEHLER".
Bestätigen Sie durch Drucken von 2. OK.
Wahlen Sie mit den Tasten, den gewünschten Kanal. Auf dem Display werden die Betriebsstunden » angezeigt.
i Drucken Sie die Tasten ^+ um die Betriebsstunden auf Null zu stellen.
3-8-6 Beleuchtung
Ermöglicht es, die Zeit für die Beleuchtung des Displays einzustellen.
Wahlen Sie mit den Tasten das Untermenü „BELEUCHT".
Bestätigen Sie durch Drucken von 2. OK.
Wahlen Sie mit den Tasten eine der Optionen: BEL EIN, BEL AUS oder BEL 6SEK.
Bestätigen Sie durch Drücken von 4. OK.
3-8-7 Garantie
Ermöglicht es, die seit der Inbetriebnahme der Schaltuhr vergangene Zeit in Tagen anzuzeigen.
Wahlen Sie mit den Tasten das Untermenu "GARANTIE".
Bestätigen Sie durch Drücken von 2. OK. Auf dem Display wird die Zeit angezeigt, wie oben » beschreiben ist.
Die Zahlung kann nicht auf Null gestellt werden.
4 EMD (externes Speichermedium)
Beim EMD handelt es sich um eine externe Speicherkarte, auf der 64 Programme einschließlich der Ferien gespeichert werden können.
Das EMD-Speichermedium ist der Programmierschluss D KEY.
Stecken Sie das Speichermedium ein.1.
Auf dem Display wird das Speicher-Menu angezeigt.» Wahlen Sie mit den Tasten das gewünschte Untermenü aus (siehe Tabelle).
Bestätigen Sie die jeweilige Auswahl durch Drucken 3. von OK.
| Untermenü Funktion | Hinweise | |
| RUSFUEH | Führt die Programme direkt vom EMD aus. | Die Programme werden nur vom EMD ausgeführct. |
| SPEIC > EMD | Speichert den gesamten Speicher der Schaltuhr auf dem EMD. | Überschreiben alle bereits auf dem EMD gespeicherten Programme. |
| LADEN < EMD | Kopiert den gesamten Inhalt vom EMD in den Speicher der Schaltuhr. | Überschreiben alle in der Schaltuhr gespeicherten Programme. |
| LESEN | Liest die Programme vom EMD ab. | Zeigt nur die auf dem EMD gespeicherten Programme an. |
| FERIE > EMD | Kopiert die Ferienprogramme von der Schaltuhr auf das EMD. | Überschreiben alle bereits auf dem EMD gespeicherten Ferienprogramme. |
| FERIE < EMD | Kopiert die Ferienprogramme vom EMD auf die Schaltuhr. | Überschreiben alle in der Schaltuhr gespeicherten Ferienprogramme. |
| LOESCHEN | Löscht die auf dem EMD gespeicherten Programme. | Löscht den gesamten EMD-Speicher definitiv. |
- Drücken Sie die Taste MENU, um das Menu zu schlieben Bestätigen Sie die Auswahl „ANNULLIER" durch Drücken 2. von OK.
Der EMD-Speicher wird aus der Schaltuhr ausge-» schlossen.
Der EMD-Speicher wird nicht mehr erkannt.» Nehmen Sie das EMD hersaus.3.
περιεχόμενα
1-4 Funktionsknapper
1-2 Technische kenmerken
Er können nicht 2 programma's bestaan metdezelfde gegevens!
