D1 Plus 24 - Interruptor horario digital ABB - Manual de uso y guía de instrucciones gratis

Tipo de producto	Interruptor horario digital
Marca	ABB
Modelo	D1 Plus 24
Tensión de alimentación	24 V ca/cc +/- 10%
Frecuencia	50-60 Hz
Grado de protección	IP20
Tipo de salida	Relé de contacto de intercambio libre de potencial, 16(2)A / 250V~ (N.A./N.C.)
Número de salidas	1 (mono salida)
Potencia máxima controlable	2300 W (resistiva), 1000 W (capacitiva), 500 W (inductiva)
Programas memorizables	64
Tipos de programa	Estándar, Aleatorio, Cíclico, Vacaciones
Entrada externa	Sí (para forzado remoto)
Dispositivo de memoria externa (EMD)	Sí (llave D KEY)
Reserva de carga	6 años (batería de litio)
Precisión	+ 0,5 s/día a 25 °C
Temperatura de funcionamiento	-5 °C a +55 °C
Temperatura de almacenamiento	-10 °C a +65 °C
Consumo	6,5 VA
Sección de cables en bornes	1...6 mm²
Norma	CE (LVD/EMC EN60730-2-7)
Idiomas de visualización	Italiano, Inglés, Alemán, Francés, Español, Sueco, Portugués, Holandés, Ruso, Polaco, Griego

Preguntas frecuentes - D1 Plus 24 ABB

¿Cómo programar un programa Estándar?

Presione MENU, seleccione el tipo de programa (ej. P Estándar) con ▲/▼, valide con OK. Elija el número de programa libre, la salida (si es doble salida), el día, la hora de inicio (HORA/ON), la hora de fin (HORA/OFF), y eventualmente un período anual. Valide cada paso con OK.

¿Cómo ajustar la hora y la fecha?

Desde el menú principal, vaya a OPCIONES > AJUSTE H. Ajuste el año, mes, día, hora y minutos con ▲/▼. Valide con OK. También puede configurar el cambio automático verano/invierno.

¿Cómo forzar manualmente la salida?

Acceda al menú MANUAL desde el menú principal. Seleccione la salida (si es doble), luego elija el modo de forzado: PERM ON/OFF (permanente) o TEMP ON/OFF (temporal). Valide con OK. Para volver al modo automático, use la combinación de teclas ▲ + ▼ durante 2 segundos en la página de inicio.

¿Cómo usar la entrada externa?

En el menú OPCIONES, seleccione ENTRADA EXTERNA. Elija el tipo de forzado deseado (PERM ON/OFF, TEMP, TIMER ON/OFF) y la salida correspondiente. Valide con OK. Conecte un botón o interruptor entre los bornes de entrada externa (respetar la polaridad).

¿Qué hacer en caso de corte de corriente?

El aparato conserva todos los programas en la memoria gracias a una batería de litio de 6 años. Después del retorno de la corriente, la hora y la fecha parpadean durante 2 minutos, luego la pantalla se apaga. Presione brevemente una tecla para reactivar la visualización. Si es necesario, ajuste nuevamente la hora mediante AJUSTE H.

¿Cómo eliminar un programa?

Para una eliminación rápida: seleccione el tipo de programa en el menú, luego presione simultáneamente ▲ y ▼ durante 2 segundos. Confirme con OK. Para eliminar a través del menú: vaya a ELIMINAR, elija ÚNICO PRG (uno solo), TODOS PRG (todos) o VACACIONES P (programas de vacaciones). Valide.

¿Cómo copiar un programa?

Seleccione el tipo de programa (ej. P Estándar) en el menú. El número del programa parpadea. Presione OK durante 3 segundos: el programa se copia en la primera posición libre. Luego puede modificar los parámetros (salida, día, horas) si es necesario.

¿Cómo usar el dispositivo de memoria externa (llave D KEY)?

Inserte la llave D KEY en la ranura EMD. La pantalla muestra el menú de gestión de memoria. Elija entre: EJECUTAR (ejecutar los programas desde la llave), GUARDAR > EMD (guardar el reloj en la llave), COPI < EMD (copiar la llave al reloj), LEER (leer la llave), VACAC > EMD (programas vacaciones), ELIMINAR (borrar la llave). Valide con OK.

¿Cómo ajustar el cambio de hora verano/invierno?

En OPCIONES > AJUSTE H, después de ajustar la fecha y la hora, accede al parámetro VERANO/INVIERNO. Elija entre EUROPA (último domingo de marzo/octubre), EE.UU. (2º domingo de marzo/1er domingo de noviembre), LIBRE (personalizado), FIJO (fecha fija) o NINGUNO. Valide con OK.

¿Cómo interpretar los iconos de la pantalla?

Los iconos principales: # = salida activada manualmente, OFF = salida desactivada, ♪ = programa aleatorio, ↺ = programa cíclico, V (maleta) = programa vacaciones, = bloqueo de teclado, GPS o DCF = recepción de señal horaria. Las flechas ▲/▼ indican la navegación en los menús.

MANUAL DE USUARIO D1 Plus 24 ABB

6-1) D1 SYNCHRO 6-2) D2 SYNCHRO

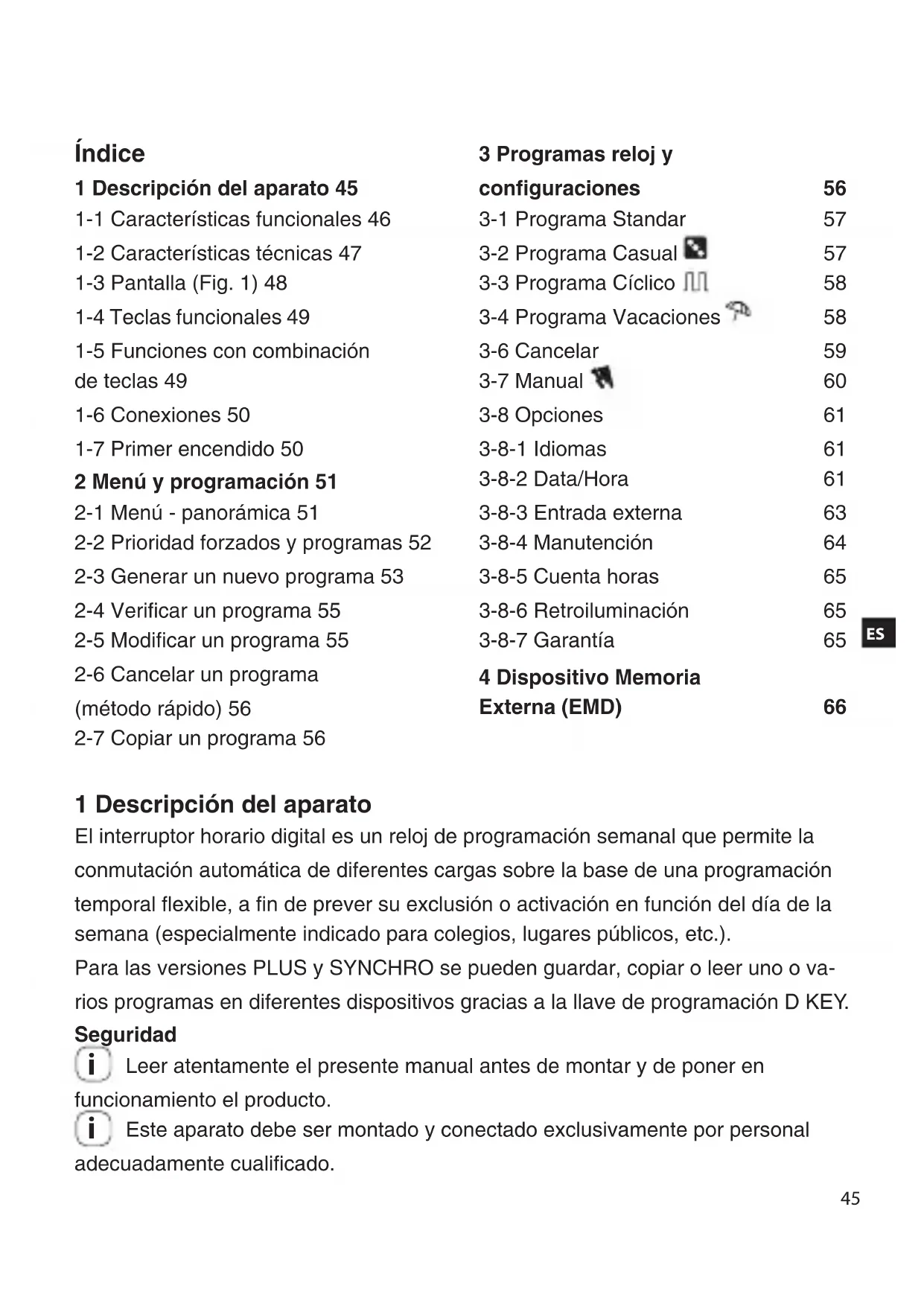

Contents

1 Descripción del aparato 45

1-1 Caracteristicas sociales 46
1-2 Caracteristicas techniques 47
1-3 Pantalla (Fig. 1) 48
1-4 Teclasisoricales 49
1-5 Funciones con combinación

deteclas 49

1-6 Conexiones 50
1-7 Primer encendido 50

2 Menu y programa 51

2-1 Menu - panorama 51
2-2 Prioridad forzados y programas 52
2-3 Generar un nuevo programa 53
2-4 Verificar un programa 55
2-5 Modificar un programa 55
2-6 Cancelar un programa

(método rápido) 56

2-7 Copiar un programa 56

3 Programas reloj y

configuraciones 56

3-1ProgramaStandar 57
3-2Programa Casual 57
3-3Programa Ciclico 58
3-4Programa Vacaciones 58
3-6 Cancelar 59
3-7 Manual 60
3-8 Opciones 61
3-8-1 Idiomas 61
3-8-2 Data/Hora 61
3-8-3 Entrada externa 63
3-8-4 Manutencion 64
3-8-5 Cuenta horas 65
3-8-6 Retroiluminación 65
3-8-7 Garantía 65

4 Dispositivo Memoria

Externala (EMD) 66

1 Descripción del aparato

El interruptor horario digital es un reloj de programación semanal que permite la conmutación automática de(IRentes cargas sobre la base de una programación temporal flexible, a fin de prever su exclusión o activacion en func tion del dia de la semantics (especially indicatedo para colegios, Lugares publicos, etc.).

Para las versiones PLUS y SYNCHRO se pueda guardar, copiar o leer uno o varrios programas en differentes dispositivos gratias a la llave deProgramming D KEY.

Seguridad

Leer atentamente el presente manual antes de montar y deponer en funciona el producto.
i Este aparato debe ser montado y conectado exclusivamente por personal adecuadamenteriallicado.

El aparato contiene una batería, no desmontable, por lo que está sujeto a recogida diferenciada y no debe elimarse como un residuo urbano para no dañar el medio ambiente. Con arreglo a la Directiva 2006/66 y a las leyes nationales de

transposión para la eliminación del producto al final de su vida útil, el incumplimiento de la prescripción arriba citada está sancionado por la ley.

1-1 Caracteristicas sociales

Modelo (serie)	D1 D1	Plus	D1 Synchro	D2 D2	Plus	D2 Synchro
Canales (circuits) 1 2
Programas memorizables	64
Programas especialies (P Casual, P Cílico, P Vacaciones)	✓
Horario semanal/annual	✓
Entrada externa	✓	✓		✓	✓
Forzado manual	✓
Dispositivo Memoria Externa EMD		✓	✓		✓	✓
Receptor GPS o DCF77 (optional)			✓			✓

1-2 Caracteristicas sociales

Tensión de alimentación 230 V c.a. +/- 10% 110 V c.a. +/- 10% (D1 Plus 110) 24 V c.a. / c.c. +/- 10% (D1 Plus 24)
Frecuencia 50-60 Hz
Grado de protección IP20
Tipo de salute Relé de contacto en intercde ambio libre de potencial; contacto N.O. = 16(10)A / 250V~ (de corriente limitada con Resistencia para Zero Crossing de alto valor); contacto N.C. = 16(2)A / 250V~ contactos N.O./N.C. = 16(2)A / 250V~ (D1 Plus 24, D1 Plus 110)
Capacidad Tmaxima AC N.O. 16(10)A / N	C. 16(2)AN.O./N.C. 16(2) (D1 Plus 24, D1 Plus 110)
Temperatura de funcionaimiento de -5 °C	a +55 °C
Temperatura de almacenaje de -10 °C a	+65 °C
Absorcción/Autoconsumo 6.5 VA monocanal / 7.8 VA bicanal
Sección de los cables a los Bornes 1...6	mm²
Normativamarca CE LVD/EMC EN60730	0-2-7
Idiomas disponibles en el aparato Italiano	Inglés, Alemán, Francés, Espanol, Sueco, Portugués, Holandés, Ruso, Polaco, Griego
Reserva de cargo en caso de interrup- cción de corriente	6 años a partir del primer encendido, garantizada por pila al litio
Tensión impulsiva nominal 4kV
Precisión de funcionaimiento + 0,5 seg./día a 25 °C

ES

Potencia(Maxima)gestionable
3000W 3000W 1100W			900W (125 μF)	7W - 23W (máx. 23 lamy.)
Modelos D1 PLUS 24 - D1 PLUS 110
2300W 2300W 1000W			500W (70 μF)	7W - 23W (máx. 18 lamy.)

1-3 Pantalla (Fig. 1)

C1/C2	Canal 1/Canal 2 OFF/ Canal desenvado
A	Forzado manual del canal ON / canal activo
B	Programas casuales Programas diblicos
C	Icono Vacaciones Bloqueo teclado
D	Indicación recepción señal GPS o DCF77		Navegación hacía arriba
P88	N° de programa seleccióndo P01-P64		Navegación hacía abajo

i La barra rayada de la pantalla también muestra lo siguientes:

Estado de avance, ver Fig.2 (p.ej. cancelacion, ver cap.3-6).

Visualización de las horas, ver Fig.3.

La pantalla muestra de modo alternado (durante algunos segundos) la Data/ Hora y los programas o forzados configurados.

1-4 Teclasaskanes

PENJ	Permitte entrada en el menu principal (debes la pantalla de inicio).Permitte salir de cualquier configuración.
A	Permitte recorrer hacer una lista.Aumenta un valor numérico o cambia un parámetro.Si se mantiene presionado permitte la visualización fija del estado del canal 1 hasta que se sueña la tecla (en funciona bajo normal).
Y	Permitte recorrer hacer abajo una lista.Disminuye un valor numérico o cambia un parámetro.Si se mantiene presionado permitte la visualización fija del estado del canal 2 (modelos bicanales) hasta que se sueña la tecla (en funciona bajo normal).
OK	Confirma la configuración propuesta.
RESET	Realiza una restablecimiento (reset) del aparato (NOTA: Los programs y las configuraciones de entrada externa no se borran).

1-5 Funciones con combinación de teclas

Función Combinación de teclas
Bloquear / desbloquear teclas (→).	2 seg.

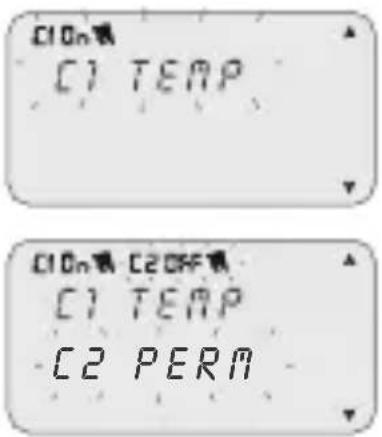

Forzado manual temporal canal 1 y 2 (ver cap. 3-7). Alternando la presión seuda de TEMP ON a TEMP OFF.
Función Combinación de teclas
Forzado manual permanente canal 1 y 2 (ver cap. 3-7). Presionando durante 2 seg. se accede a PERM y alternando la presión seoca de PERM ON a PERM OFF.	2 seg.	2 seg.
Regresa al modo AUTO (si se hubiera activado un forzado manualequalquera).	2 seg.	2 seg.

i Para realizar una de las functions arriba describas hay que estar obligatoriamente en la pantalla de inicio

ES

1-6 Conexiones

i Distancia maxima para entrada externa: 100m

Conexión de modelos monocalanes y bicanales

Ver esquema de Fig. 5-1 a Fig.5-3.

Conexión modelos Synchro

Modelos Synchro monocanales o bicanales con GPS o Antena DCF77.

Ver esquema de Fig. 6-1 a Fig.6-2.

1-7 Primer encendido

El aparato seenta rgasin configurar.

1. Presionar RESET con un objeto acabado en punta para desbloquear el aparato (ver Fig.4).

Configurar los siguientes datos:2.

IDIOMAS (ver cap. 3-8-1).

DATA/HORA (Año, Mes, Día, Hora, Zona horario (ver cap. 3-8-2)).

En caso de interrupción de la energia electrica (como, por exemple, un corte de corriente), la Data/Hora no se borra y el interruptor digital efectúa lo suiviente:

desactiva la retroiluminacion, si estuviera activa,

visualiza la Fecha y la hora parpadeantes durante 2 horas para luego pagar al modo stand-by (pantalla apagada), manteniendo en la memoria todos los datos programados hasta el restablecimiento de la tensión de red, o hasta que se presione una tecla durante 1 seg. que reanuda el conteo para el modo stand-by.

2 Menu y programa

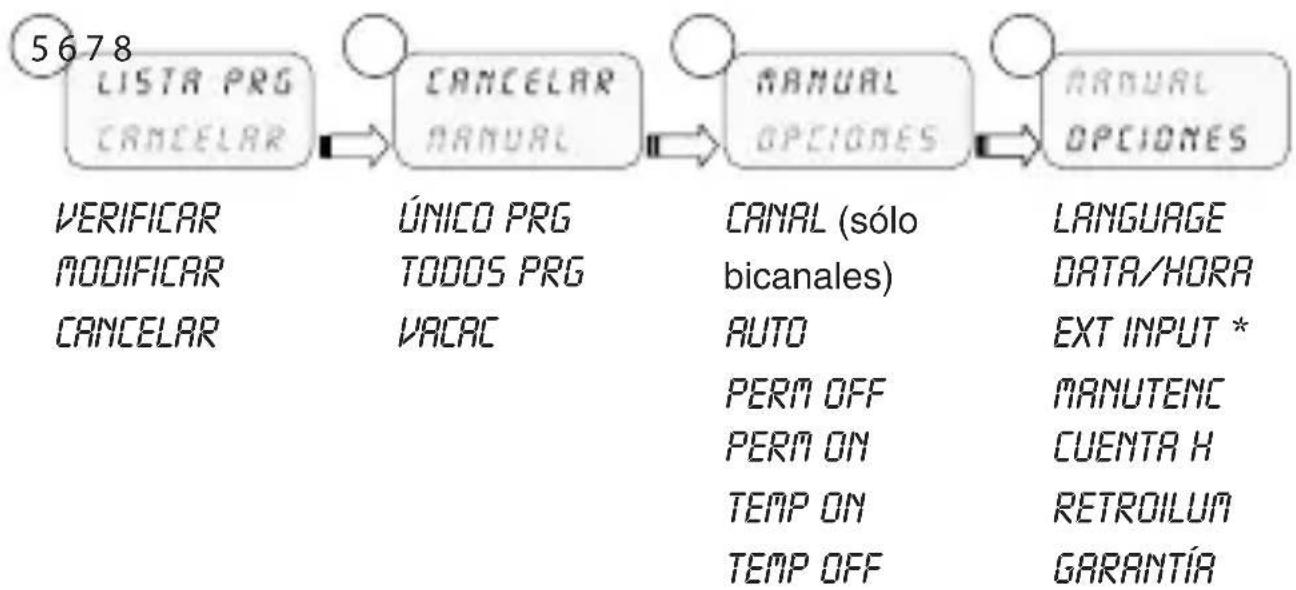

2-1 Menu - panorámina

Los menos de 1 a 8 está en la secuencia presente en el aparato.

* Excepto los modelos Synchro.

Presionar la tecla 1. MENU.

Aparece el primer menu seleccionable (P Standar)

Recorrer losDistinctosmenusconlasteclas

Confirmar el menu deseado con 3. OK.

2-2 Prioridad forzados y programas

Cada tipo de programa tiene asignada una prioridad, como se indica alazo.
Cuando se programan differentestips de programas para el mismo periodode tiempo deben tenerse en cuenta lasprioridades.

Maxima prioridad

P01:Programa Standar ON 19:00-OFF22:00
P02:Programa Standar ON 00:00-OFF 06:00
P03:Programa Casual ON20:00-OFF 00:00
P04:Programa Ciclico ON 19:00-OFF22:00
P05:Programa Ciclico ON 02:00-OFF 06:00
P06:Programa Casual ON 04:00-OFF 06:00

Comportamento de la energia de salida con los programas de P01 a P06, en función de las prioridades.

2-3 Generar un nuevo programa

i Procedimiento valido para todos los tips de programas. Otras configuraciones se describen en cada programa.

Seleccionar el tipo de programa (por exemple con P Standar):

Presionar la tecla 1. MENU.

Seleccionar el tipo de programa con las teclas 2.

Confirmar la seleccion con 3. OK.

Aparece el número de programas libres durante »

3 seg.

Aparece el primer programa en memoria.»

Presionar durante 2 seg. la tecla 4...

La pantalla muestra el primer programa vacio.»

Confirmar con 5. OK.

El número del programa está selectionado.»

Ahora deben configurarse el canal.»

Seleccionar el canal (solo modelos bi-canal)

1. Configurar el canal (bicanales) con las teclas .

» C1/C2 o ambos parpadean.
Confirmar con 2. OK.

El canal está configurado.
Ahora debe configurarse el día.

Configurar el día

Selección el día o el grupo de días en el que el programa debe executarse.

Configurar el día o el grupo de días con las teclas 1.

La flecha parpadeante indica el día o grupo de » días seleccionado.

Confirmar con 2. OK.

Ahora debe programarse la HORA/ON.»

Configurar HORA/ON

Configurar el horario de inicio del programa con las 1. teclas en el formatting hh/mm.

ES

i Una breve presión de las teclas modifica el camino,minutos. Una presión prolongada modifica el camino horas.

Confirmar con 2. OK.

Aparece el campo de los segundos.»

Configurar los segundos con las teclas A. Confirmar con 4. OK.

El horario inicial programa ya está configurado»
Ahora se describe la configuración de HORA/OFF.»

Configurar HORA/OFF

Configurar el horario de fin programa con las teclas 1.

i Repetir las operaciones descritas para HORA/ON. Confirmar con 2. OK.

El horario de fin programa ya está configurado. Confirmar el fin programa con 3. OK.

Configurar PERIODO ANUAL

Permite configurar un periodo definido, en elrial el programa configurado con anterioridad debe ser executado.

El periodo definido en el programa anual se repite ciclicamente cada año.

Configurar el inicio y fin periodo en el formatting 1. dd/mm-- con las teclas A.

Confirmar cada campo con 2. OK.

El periodo anual ya está configurado.»

1. Presionar la tecla MENU para salir de la programacion.

2-4 Verificar un programa

Se accede a los menos de los programas deseados (P standar, P@ciclico...) con la tecla MENU.

Selección en el menu el tipo de programa (p.ej. 1. P Casual) con las teclas AY.

Confirmar con 2. OK.

Se visualizan los programas del mesmo presentes » en la memoria.

Seleccionar el programa que se ha de verificar con 3. las teclas

La pantalla muestra ciclicamente las configuraciones.

2-5 Modificar un programa

1. Confirmar el programa que se ha de modificar con OK.
2. Configurar losutures como se describe en el cap. 2-3.

2-6 Cancelar un programa (método=rápido)

Selección en el menu el tipo de programa que se 1. quiere cancelar con las teclas A.

Por exemple: P casual» Presionar a la vez las teclas AV durante 2 seg. La pantalla muestra "CANCELAR".

Confirmar con 3. OK. La pantalla muestra "VACIO". El programa está cancelado.

2-7 Copiar un programa

Selección en el menu el tipo de programa que se 1.， quiere copiar (p.ej. P Casual) con las teclas AV El número de programa parpadea.

1. Presionar duranteunos 3 seg.la tecla OK.

El programa se copia en la primera posicion libre » de la memoria.

Se visualiza el primer datomodifiable (canal) » parpadeante.

Modificar datos como se describe en el cap. 2-3.3.

;No poderen coexistir 2 programas con los mismos datos!

3 Programas reloj y configuraciones

1. Presionar la tecla MENU para acceder a los manos disponibles. Recorrer los manos con las teclas y confirmar con OK.

3-1 Programa Standard

Permite configurar un periodo definido de un ciclo ON y OFF.

i Para la programacion ver el cap. 2-3.

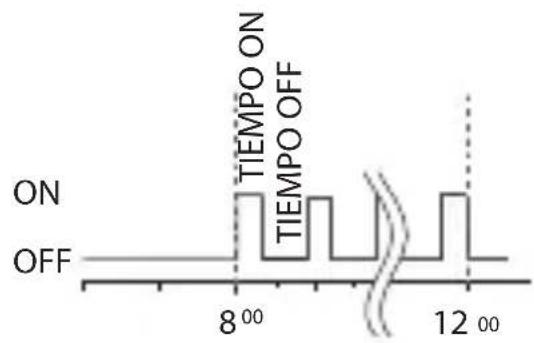

Ejemplo de configuracion de laImagen:

Permite activar y desactivar uno o más canales de modo casual bajo el periodo establishido.

i Para la programacion ver el cap. 2-3.

Ejemplo de configuracion de laImagen:

Permite executar una série de impulsos dentro de un periodo definido.

El tiempo ON y el tiempo OFF puede variar de 1 seg. a 23:59:59 horas

i Para la programacion ver el cap. 2-3. Ademas, configurar la hora de1. TIEMPO ON y TIEMP OFF con las teclas AY.

Ejemplo de configuracion:

Programa Ciclico ON hora 8:00, OFF hora 12:00.

Temporación TIEMPO ON 10 min y TIEMP OFF 15 min.

3-4 Programa Vacaciones

Permite configurar un periodo de suspENSION de los programas, por exemple por cierre por vacaciones.

Seleccionar el P Vacac como se describe en el 1. cap.2-3.

Configurar la hora de inicio de la suspENSION (OFF) 2. con las teclas AY.

Confirmar con 3. OK.

Configurar la Fecha de inizio de la suspensa con las 4. teclas en formatting dd/mm/-.

Configurar la hora y la Fecha de fin de la suspensa 5. (ON) como se describe en los precedentes puntos de 2 a 4.

3-5 Lista PRG

Este menu permite visualizar, modificar o cancelarrialquier programa presente en la memoria.

Recorre后果“LISTA PRG”con las teclas

Confirmar con 2. OK.

Aparece el número de programaslibraries.»

Se visualiza el primer programa presente en la » memoria.

Seleccionar el programa deseado con las teclas 3.

i Para saber como verificar, modifier o Cancelas los datos, ver del cap. 2-2 al cap. 2-4.

3-6 Cancel

Este menuspermitedifferentestiposdecancelacion.

Recorre后果1.Cancelar con las teclas

Confirmar con 2. OK.

Se accede al topo de cancelacion en el submenu (ver la?sigue table).

Selección el tipo de cancelación con las teclas »

Confirmar una cancelacion con 3. OK.

Con la tecla MENU se anula la cancelacion.

Submenú	Función
UNICO PRG	Cancela los programs únicos selecciónados
TODOS PRG	Cancela todos los programs ¡Todos los programas presentes en la memoria se cancelaran!
P VACRC	Cancela todos los programas vacaciones

3-7 Manual

Permite forzar manualmente el estado de las開放s, independiente del programa activo. Posibles configuraciones:

Modo forzado	Simbolo pantalla	Canal- Condición	Función forzado
AUTO Cl		Cl2	Ningún forzado en el canal, gestión desde el programa.
PERM	R	ClOn Cl2 On	Canal permanente activado.
PERM	R	Cl OFF Cl2 OFF	Canal permanente desactivado.
TEMP	R	Cl On Cl2 On	Canal activado hasta una práxima intervención programa.
TEMP	R	Cl OFF Cl2 OFF	Canal desactivado hasta una práxima intervención programa.

Activar un forzado

Selección el submenu "MANUAL" con las teclas 1.

Confirmar con 2. OK.

Presionar la combinacion de teclas (ver cap.1-6) para 3.
Seleccionar el canal (solo modelos bicanales).

La pantalla muestra informaciones sobre el canal » o canales (ver tabla anterior).

Configurar el tipo de forzado con las teclas A.

Confirmar la seleccion con 5. OK.

Se regresa a la pantalla principal.»

La pantalla muestra el tipo de forzado en el canal.»

Desactivar un forzado

Presionar la combinacion de teclas del canal a desactivar (ver cap.1-6) durante 1.culos 2 seg.

i Para desactivar a工程技术 del menu es suficiente seleccionar el modo "AUTO" (ver parafo "Activar un forzado").

3-8 Opciones

Permite configurar differsentes parámetros del reloj.

Seleccionar con las teclas 巧 OPCIONES".

Confirmar con 2. OK.

Seguidamente se describes los submenús.»

3-8-1 Idiomas

Permite configurar el idioma deseado para el interfaz.

Selección el submenu "LANGUAGE" con las 1. teclas.

Confirmar con 2. OK.

Seleccionar el idioma deseado con las teclas A. Confirmar con 4. OK.

3-8-2 Data/Hora

Permite configurar la Fecha y la hora del aparato.

Si se efectúa un reset hay que volver a programar la Fecha.

Seleccionar "DATA/HORA"1. con las teclas. Confirmar con 2. OK. Configurar el ANO, MES, DIA, HORA, MINUTOS 3. respectfully con las teclas.

i Una breve presión de las teclas modifica el campo关键时刻. Una presión prolongada modifica el campo horas. Confirmar con 4. OK.

La Fecha y la hora ya está programadas.» Seguidamente se describe la configuración » "CAMBIO H".

Cambio hora solar/legal

Selección el tipo de conmutación con las teclas 1.

Confirmar con 2. OK.

Configurar los valores (ver tabla) con las teclas AY.

Confirmar con 4. OK.

Posibles selecciones en la pantalla	Conmutación estival ( hora legal)	Conmutación invernal ( hora solar)
NINGUNO	Ninguna Ninguna
EUROPR	Áltimo domingo del mes de mayo	Áltimo domingo del mes de octubre
USR	Segundo domingo del mes de mayo	Primer domingo del mes de noviembre
LIBRE	Semana/día (dom.) libre-mente programados	Semana/día (dom.) libre-mente programados
FJUR	Fecha fija libremente programada (p. ej. 28/02)	Fecha fija libremente programada (p. ej. 29/10)

Time Zone GPS (sólo modelos GPS y DCF77)

Configuración de la hora local sumando/restando el número de horas respecto a la hora universal denominado T ZONE (p.ej. Italia, T ZONE +1).

i Despues de configurar la DATA/HORA (ver cap.3-8-2).

Seleccionar "GPS" con las teclas A.

Confirmar con 2. OK.

Selección el tipo de Cambio H (ver tabla anterior).3. Configurar el número de horas de T ZONE con las 4. teclas

Confirmar con 5. OK.
El cambio de hora ya está configurado.
Se regresa a la pantalla principal.

Time Zone DCF77 (sólo modelos GPS y DCF77)

A diferencia del GPS, el receptor transmite la hora con la correccion legal/solar. Se deben configurar el numero de horas correcto respecto a la posicion de Francfort.

Seleccionar "DCF77" con las teclas A

Confirmar con 2. OK.

Configurar el número T ZONE como se describe en 3. las operaciones anteriores, del punto 4 al 5.

3-8-3 Entrada externa

Permite efectuar functions de forzados manuales de ON y OFF desde una posicion remota, (ver cap. 3), mediate pulsadores o interruptores.

Funcion no disponible para los modelos SYNCHRO (la voz "EXT INPUT" no está disponible en el menu "OPCIONES").

Selección el submenu "EXT INPUT" con las 1.

teclas

Confirmar con 2. OK.

Selección ar tipo de conmutación (ver lasuma 3. Tabla) con las teclas.

Confirmar con 4. OK.

i Para desactivar la configuracion efectuada, repetir las operaciones del punto 1 al 2.

Confirmar la selección "DEACTIVA" con OK.

Selección PDT pantalla	Canal C1 o C2 (bicanal)	Símbolo	Función Mando	externo
PERM ON	OFF	#	Forzado permanente del canal en ON u OFF.	- -
TEMP	-	#	Forzado temporal del canal hasta lasuma conmutación de un programa anteriorsmente configurado.	# -
Selección PDT cantilla	Canal C1 o C2 (bicanal)	Simbolo	Función Mando	externo
TIMER ON	OFF		Forzado temporizado de un canal (p.ej. control luz escaleras). Tiempo configurable en formato hh:mm:ss.	T_

3-8-4 Manutencion

Permite configurar para cada canal un periodo de funciona en ON. Transcurrido dicho periodo, el reloj indica que esnecessary intervenir con el mensaje "C1 MANUT" o "C2 MANUT", alternandose con la Fecha actual.

Selección el submenu "MANUTENC" con las 1. teclas AY.

C1 parpadea.»

Seleccionar el canal con las teclas AV (mod. bicanales).

Confirmar con 3. OK.

Configurar el número de horas con las teclas. Confirmar con 5. OK.

i Para modifier o reconfigurar los values, segir las instrucciones del punto 1 al 5.

Anular el avis de manutencion

i Una presión de la tecla OK durante 2 seg., desde la pantalla principal, elimina el mensaje "MANUT" de la pantalla.

3-8-5 Cuenta horas

Permite visualizar las horas en estado ON de los canales.

Selección el submenu "CUENTA H" con las teclas 1.

Confirmar con 2. OK.

Seleccionar el canal con las teclas A.

La pantalla muestra las horas de funciona. Presionar las teclas + para poder a cero.

3-8-6 Retroiluminación

Permite configurar el tiempo de retroiluminación de la pantalla.

Selección el submenu "RETROILUM" con las 1. teclas A.

Confirmar con 2. OK.

Selección con las teclas 🅥entre: FIJO ON, FIJO OFF o TEMP 6SEG.

Confirmar con 4. OK.

3-8-7 Garantía

Permite visualizar en días el tiempo transcurrido desde la puesta en functionamiento del reloj.

Selección el submenu "GARANTIA" con las 1. teclas

Confirmar con 2. OK.

La pantalla muestra el tiempo, como se describe » arriba.

Este conteo no se pueda poner a cero.

4 Dispositivo Memoria Extera (EMD)

El dispositivo EMD es una tarjeta de memoria externa que pueda gestionar 64 programas incluidas las vacaciones.

La memoria EMD es la llave de programacion D KEY.

Insertar la memoria EMD.1.

La pantalla muestra el menu de gestion memoria.» SeLECTIONAR el submenu desrado (ver tabla) con las 2. teclas AY.

Confirmar cada selección con 3. OK.

Submenú Función Notas
EJECUTAR	Ejecuta programas directamente desde EMD	Los programas sólo seejecutan desde EMD
SALVA > EMD	Guarda toda la memoria reloj en EMD	Reemplaza todos los programas ya presentes en EMD
COPIA < EMD	Copia todo el contenido de EMD en la memoria reloj	Reemplaza todos los programas presentes en el reloj
LEER	Lee los programas desde EMD	Visualiza sólo los programaspresentes en EMD
VACAC > EMD	Copia los programas Vacaciones del reloj al EMD	Reemplaza todos los programas Vacaciones presentesen EMD
VACAC < EMD	Copia los programas Vacaciones del EMD al reloj	Reemplaza todos los programas Vacaciones presentesen el reloj
CANCELAR	Cancela los programaspresentes en el EMD	Cancela definitivamente toda lamemoria EMD

1. Presionar la tecla MENU para salir.

Confirmar la selección "ANULAR" con 2. OK.

La memoria EMD queda excluida del reloj.»

La memoria EMD no es Reconocida.

1. Retirar el EMD.

Sommaire

devidamenterialificado.

A barra as ricas do display también minha:

Durante 3 seg., aparece o número de programas » livres

Selección o canal (só nos modelos bicanal)

1. Definir o canal (bicanal), utilizing as teclas AY.

A seta a piscar indica o dia ou grupo de días » seleccionado.

Confirmar com 2. OK.

i Repetir a operacao como indicado para HORAV ON.

Confirmar com 2. OK.

Selección no menu o tipo de programa desejado 1. (p/ex. P Casual), utilizing as teclas.

Confirmar com 2. OK.

Selección no menu o tipo de programa que deseja 1. copiar (p/ex. P Casual), utilizing as teclas

O número do programa pisca.»

Premir, circa de 3 seg., a tecla 2. OK.

Selección o P Férias como descririto no cap. 2-3.1.

Aparece o número de programas livres.»

Selección o tipo de cancelamento, utilizing » as teclas.

Confirmar cancelamento com 3. OK.

Utilizando a tecla MENU, anular-se-á o cancelamento.

Para desactivar através do menu, basta selección o modo “AUTO” (ver parágrafo “Activarforcamento”).

3-8 Opçoes

Selección o tipo de Acerto H (ver quadro anterior).3. Definir o número de horas da T ZONE, utilizing as 4. teclas

Confirmar com 5. OK.

Esta, assim, ahora definida mudanca de hora.

Selección o canal, utilizing as teclas (mod. bicanal).

Confirmar com 3. OK.

Definir o número de horas, utilizing as teclas A. Confirmar com 5. OK.
