Produkttyp	Digital timer
Märke	ABB
Modell	D1 Plus 110
Matningsspänning	110 V AC +/- 10%
Frekvens	50-60 Hz
Skyddsgrad	IP20
Utgångstyp	Relä med potentialfri växlingskontakt; NO 16(10)A / 250V~, NC 16(2)A / 250V~
Antal utgångar	1 (enkel utgång)
Lagringsbara program	64
Specialprogram	Slumpmässigt, Cykliskt, Semester
Programmerbart schema	Veckovis / Årligt
Extern ingång	Ja (fjärrstyrning)
Manuell styrning	Ja (permanent eller tillfällig)
Extern minnesenhet (EMD)	Ja (D KEY-nyckel)
Gångreserv (batteri)	6 år (litiumbatteri)
Noggrannhet	+/- 0,5 s/d vid 25 °C
Driftstemperatur	-5 °C till +55 °C
Förvaringstemperatur	-10 °C till +65 °C
Kabelarea vid anslutningar	1...6 mm²
Max. styrbar effekt (resistiv last)	3000 W
Max. styrbar effekt (LED-last)	3000 W
Max. styrbar effekt (induktiv last)	1100 W
Underhåll och rengöring	Rengör med torr trasa; använd inte lösningsmedel
Säkerhet	Installation av kvalificerad personal; batteriet kan inte tas bort; separat avfallshantering (WEEE)
Standard	EN60730-2-7 (LVD/EMC)

Vanliga frågor - D1 Plus 110 ABB

Hur låser man tangentbordet på timern D1 Plus 110?

För att låsa tangentbordet, håll ner knappen OK i 2 sekunder från startskärmen. Låssymbolen visas. För att låsa upp, upprepa samma åtgärd.

Hur programmerar man ett standard ON/OFF-program?

Tryck på MENU, välj P STANDARD med ▲▼, bekräfta med OK. Antalet lediga program visas. Håll ner ♦, programmera sedan utgång, dag, tid ON och OFF enligt beskrivning i manualen.

Vad gör man vid strömavbrott?

Enheten behåller programmen i minnet tack vare ett litiumbatteri (reserv upp till 6 år). Efter återställning blinkar tiden i 2 minuter, sedan släcks skärmen i standby. Tryck på valfri knapp för att aktivera displayen igen.

Hur manuellt tvingar man en utgång?

Från startskärmen, tryck på motsvarande knapp (▼ hålls inne för utgång 2). Välj läge TEMP ON/OFF (tillfällig) eller PERM ON/OFF (permanent) med ▲▼, bekräfta med OK. För att återgå till AUTO, håll inne motsvarande knapp i 2 sekunder.

Hur tar man bort ett program snabbt?

Från menyn, välj programtyp med ▲▼, håll sedan inne knapparna ▲ och ▼ samtidigt i 2 sekunder. Skärmen visar 'RADERA'. Bekräfta med OK för att radera programmet.

Hur ställer man in tid och datum?

Tryck på MENU, gå till OPTIONS > REGUL H. Programmera år, månad, dag, timme och minuter med ▲▼, bekräfta varje fält med OK. Ställ sedan in sommar-/vintertidsomställning.

Vad betyder symbolen 'S1 SERVICE' på skärmen?

Symbolen 'S1 SERVICE' indikerar att underhåll krävs för utgång 1. Du har programmerat en drifttidsräknare. För att radera meddelandet, håll OK intryckt i 2 sekunder på startskärmen.

Hur använder man programmeringsnyckeln D KEY?

Sätt i D KEY i EMD-uttaget. Skärmen visar hanteringsmenyn. Du kan köra, spara, kopiera eller läsa program. Följ instruktionerna på skärmen.

Vilken är den maximala effekt som enheten kan koppla?

För modell D1 Plus 110 är maximal effekt 3000 W för resistiva laster och LED, 1100 W för induktiva laster och 900 W (125 µF) för laster med kondensator.

Hur konfigurerar man en extern ingång för fjärrstyrning?

Gå till MENU > OPTIONS > EXT INPUT. Välj kommandotyp (PERM ON/OFF, TEMP eller TIMER ON/OFF) och bekräfta med OK. Maximal kabellängd är 100 m.

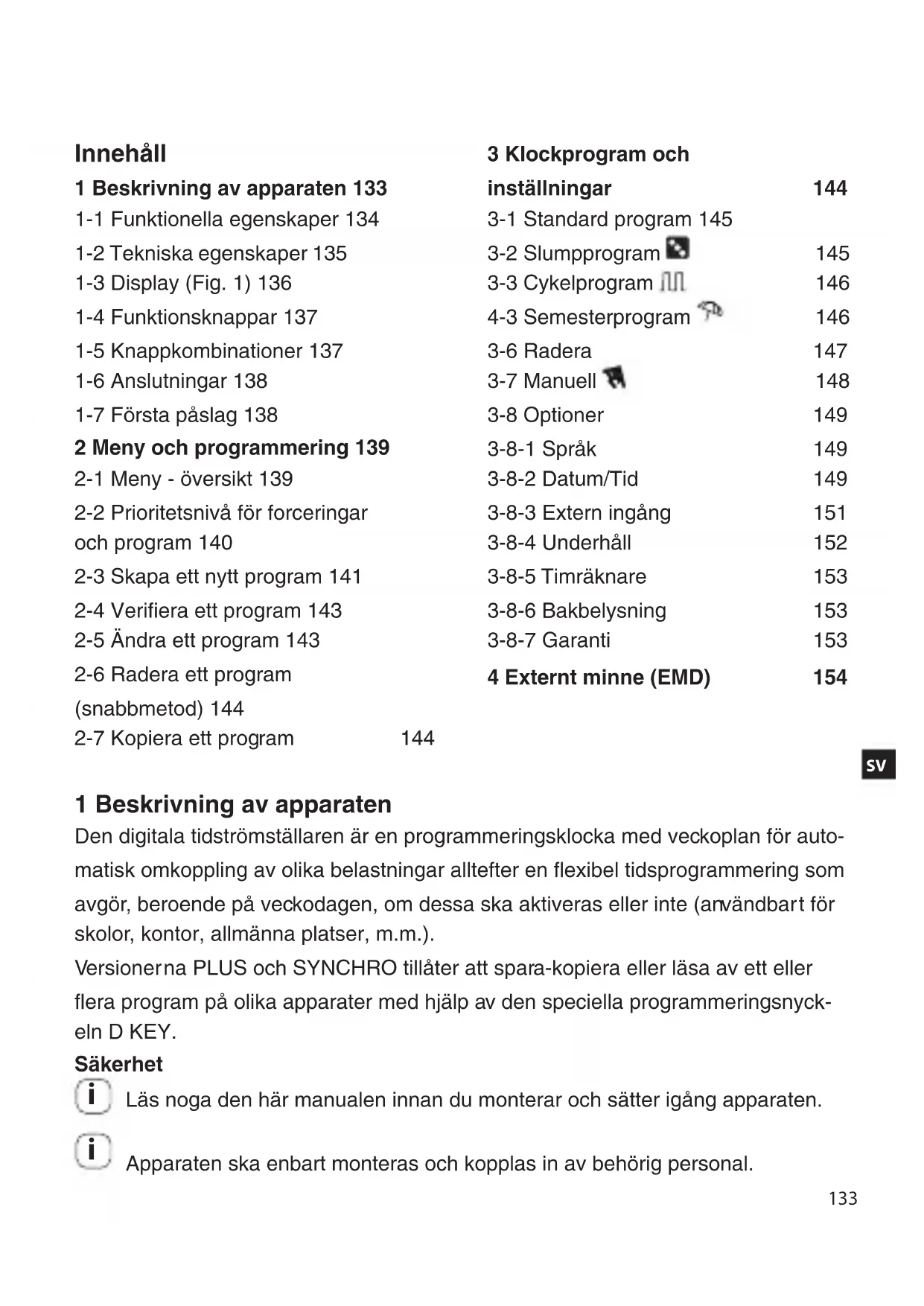

BRUKSANVISNING D1 Plus 110 ABB

1 Beskrivning av apparaten 133

1-1 Funktionella egenskaper 134

1-2 Tekniska egenskaper 135

1-3 Display (Fig. 1) 136

1-7 Första påslag 138

2 Meny och programmering 139

2-1 Meny - översikt 139

2-2 Prioritetsnivå för forceringar och program 140

2-3 Skapa ett nytt program 141

2-4 Verifiera ett program 143

2-5 Ändra ett program 143

2-6 Radera ett program (snabbmetod) 144

2-7 Kopiera ett program 144

3 Klockprogram och

inställningar 144

3-1 Standard program 145

3-2 Slumpprogram 145

3-3 Cykelprogram 146

4-3 Semesterprogram 146

3-6 Radera 147

3-7 Manuell 148

3-8 Optioner 149

3-8-1 Språk 149

3-8-2 Datum/Tid 149

3-8-3 Extern ingång 151

3-8-4 Underhåll 152

3-8-5 Timräknare 153

3-8-6 Bakbelysning 153

3-8-7 Garanti 153

4 Externt minne (EMD) 154

1 Beskrivning av apparaten

Den digitala tidströmställaren är en programmeringsklocka med veckoplan för automatisk omkoppling av olika belastningar alltefter en flexibel tidsprogrammering som avgör, beroende på veckodagen, om dessa ska aktiveras eller inte (användbart för skolor, kontor, allmänna platser, m.m.).

Versionerna PLUS och SYNCHRO tillåter att spara-kopiera eller läsa av ett eller flera program på olika apparater med hjälp av den speciella programmeringsnyckeln D KEY.

Säkerhet

Läs noga den här manualen innan du monterar och sätter igång apparaten.

Apparaten ska enbart monteras och kopplas in av behörig personal.

i Apparaten innehåller ett icke uttagbart batteri som inte får avfallshanteras som vanligt avfall utan bör sorteras som och hanteras som miljöfarligt avfall. I enlighet

med Direktiv 2006/66 samt gällande lokala bestämmelser angående avfallshantering av slutförbrukade apparater, att inte observera ovannämnda föreskrifter utgör ett lagbrott.

1-1 Funktionella egenskaper

Modell (serie)	D1 D1	Plus	D1 Synchro	D2 D2	Plus	D2 Synchro
Kanaler (kretsar) 1 2
Memorerbara program	64
Specialprogram (Slumpprogram, Cykelprogram, Semesterprogram)	√
Veckovis/årligt timplan	√
Extern ingpng	√	√		√	√
Manuell forcering	√
Externt minne EMD		√	√		√	√
GPS eller DCF77 mottagare (option)			√			√

1-2 Tekniska egenskaper

Matningsspänning 230 V växelström +/- 10%110 V växelström +/- 10% (D1 Plus 110)24 V växelström / c.c. +/- 10% (D1 Plus 24)
Frekvens 50-60 Hz
Skyddsklass IP20
Typ av utgång Potentialfritt växlande kontaktfritt relä;kontakt N.O. = 16(10)A / 250V~(begränsad ström, motstånd för hög Zero Crossing);kontakt N.C. = 16(2)A / 250V~Kontakter N.O./N.C.= 16(2)A / 250V~ (D1 Plus 24, D1 Plus 110)
Max belastningsförmåga växelström N.O. 16(10)A / N.C. 16(2)AN.O./N.C. 16(2) (D1 Plus 24, D1 Plus 110)
Drifttemperatur mellan -5 °C och +55 °C
Lagringstemperatur mellan -10 °C och +65 °C
Upptagning/Självförbrukning 6.5 VA enkanalig / 7.8 VA tvåkanalig
Sektion plintkablar 1...6 mm2
Norm CE märkning LVD/EMC EN60730-2-7
Tillgängliga språk Italienska, Engelska, Tyska, Franska,Spanska, Svenska, Protugisiska, Hol-ländska, Ryska, Posla, Grekiska
Reservladdning vid strömbortfall 6 år från första påslag, garanterad av lithiumbatteri
Nominell pulsspänning 4kV
Driftnoggrannhet	+ 0,5 sek/dgr på 25 °C

Max styrbar effekt
3000W 3000W 1100W			900W(125 μF)	7W - 23W (max.23 lamp.)
Modeller D1 PLUS 24 - D1 PLUS 110
2300W 2300W 1000W			500W(70 μF)	7W - 23W (max.18 lamp.)

1-3 Display (Fig. 1)

K1/K2	Kanal 1/Kanal 2 OFF/ Kanal de aktiverad
	Manuell forcering av kanal ON / Kanal aktiv
	Slumpprogram Cykelprogram
	Ikon för Semester Knapplås
	Indikering mottagning GPSeller DCF77 signal
	Valt programnummerP01-P64

Listen i displayen visar dessutom:

Hur långt processen framskridit se Fig.2 (t.ex. radering se kap.3-6).

Gångtimmar, se Fig.3.

Displayen växlar visningen (med några sekunders intervall) mellan Datum/Tid

och inställda program eller forceringar.

	Ger åtkomst till huvudmenyn (från huvudsidan).Avslutar valfri inställning.
	Möjliggör bläddring uppåt i en lista.Ökar ett numeriskt värde eller ändrar en parameter.Om knappen hålls intryckt visas statuset för kanal 1 tills man släpper knappen (i normaldrift).
	Möjliggör bläddring nedåt i en lista.Minskar ett numeriskt värde eller ändrar en parameter.Om knappen hålls intryckt visas statuset för kanal 2 (tvåkanaliga modeller) tills man släpper knappen (i normaldrift).
	Bekräftar föreslagen inställning.
	Återställer apparaten (MÄRK: Program och inställningar för extern ingång raderas ej).

1-5 Knappkombinationer

Funktion: Knappkombination
Lås / lås upp knappar (→)	2 sek.
Tillfällig manuell forcering kanal 1 ochkanal 2 (se kap. 3-7).Varje gång man trycker på knappenväxlar man mellan TILLF ON ochTILL OFF.

Funktion: Knappkombination
Permanent manuell forcering kanal 1och kanal 2 (se kap. 3-7).Håller du knappen nedtryckt i 2 sekkommer du åt PERM och varje gång dutrycker på den växlar du mellan PERMON och PERM OFF.	2 sek.	2 sek.
Åter i AUTO läge (ivid aktivering avvilkensom manuell forcering).	2 sek.	2 sek.

i För att köra en av ovan beskrivna funktioner ska man befinna sig i huvudsidan

1-6 Anslutningar

i Max avständ för extern ingång: 100 m.

Anslutning av enkanaliga och tvåkanaliga modeller

Se scheman från Fig. 5-1 till Fig.5-3.

Enkanaliga eller tvåkanaliga Synchro modeller med GPS eller DCF77 antenn.

Se scheman från Fig. 6-1 till Fig.6-2.

1-7 Första påslag

Apparaten levereras utan inställningar.

1. Lås upp apparaten genom att trycka på RESET med ett spetsigt föremål (se Fig.4).

Ställ in följande data:2.

SPRÅK ( se kap. 3-8-1).

DATUM/TID (År, Månad, Dag, Tid, Tidszon (se kap. 3-8-2)).

i Om inkommande ström saknas (t.ex. vid strömbortfall), förblir DATUM/TID memorerade samtiigt som tidströmställaren:

deaktiverar reläet(erna),

deaktiverar bakbelysningen, om aktiv,

visar datum och tid blinkande i 2 minuter och går därefter i stand-by (display

släckt) fast alla programmerade data förblir memorerade, tills nätströmmen

återställs eller du trycker på valfri knapp i mer än 1 sek så att räkning för standby

läge åter kommer i gång.

2 Meny och programmering

2-1 Meny - översikt

Menyerna listas från 1 till 8 enligt den ordningsföljd de har i apparaten.

    E["NR FRITT PRG\nKANAL (bara tvåkanaliga)"] --> F["NR FRITT PRG\nKANAL (bara tvåkanaliga)"]
    F --> G["NR FRITT PRG\nKANAL (bara tvåkanaliga)"]
    G --> H["NR FRITT PRG\nKANAL (bara tvåkanaliga)"]

    I["DAG\nTID ON/OFF\nSLUT/ÅRLIG"] --> J["DAG\nTID ON/OFF\nSLUT/ÅRLIG"]
    J --> K["DAG\nTID ON/OFF\nSLUT/ÅRLIG"]
    K --> L["TID OFF\nDAG/MÅNAD OFF\nTID ON\nDAG/MÅNAD ON"]

    style A fill:#fff,stroke:#000
    style D fill:#fff,stroke:#000

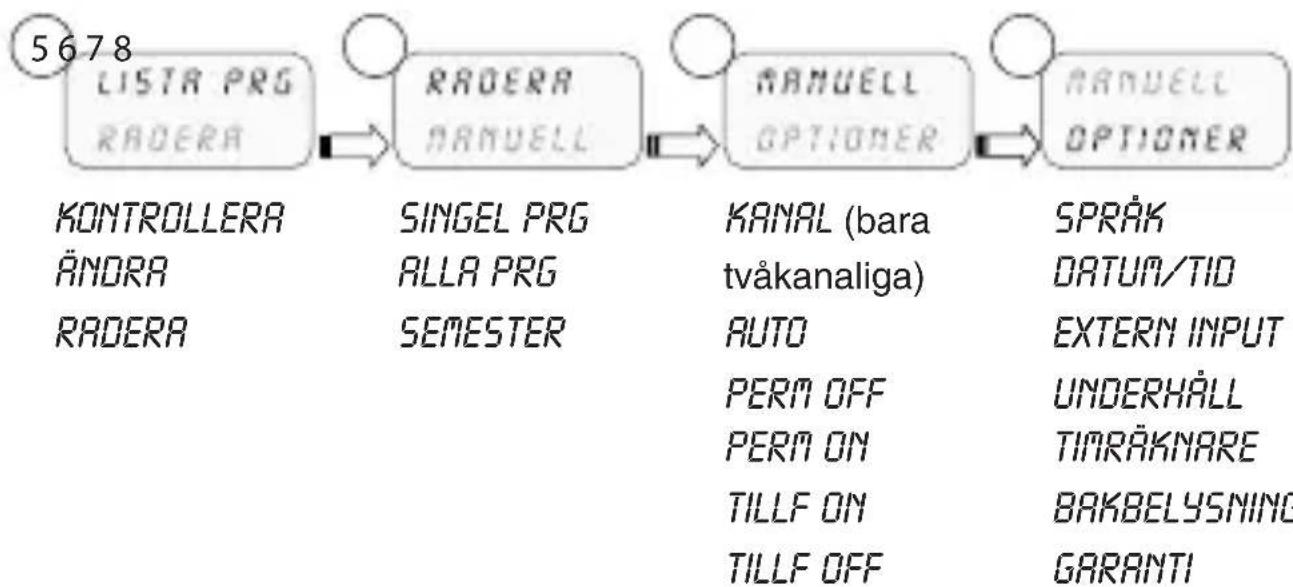


    A --> E["KONTROLLERA\nÄNORA\nRADERA"]
    B --> F["SINGEL PRG\nALLA PRG\nSEMESTER"]
    C --> G["KANAL (bara\ntvåkanaliga)\nAUTO\nPERM OFF\nPERM ON\nTILLF ON\nTILLF OFF"]
    D --> H["SPRAK\nDATUM/TID\nEXTERNAL INPUT\nUNDERHÅLL\nTIMRÅKNARE\nBAKBELYSNING\nGARANTI"]

* Förutom Synchro modellerna.

Tryck knappen 1. MENY.

Den första valbara menyn dyker upp (Standard P)»

Bläddra genom menyerna med knapparna 2.

2-2 Prioritetsnivå för forceringar och program

i Varje program tilldelas en viss prioritetsnivå, enligt franstänningen bredvid.
i Ta hänsyn till prirotetsnivån när du programmerar olika slags program för samma tidsperiod.

Hur utgångslasten beter sig vid programmen P01 till P06, alltefter prioritetsnivåerna.

2-3 Skapa ett nytt program

i Proceduren gäller alla program. Ytterligare inställningar beskrivs i de enskilda programmen.

Välja typ av program (exemplet gäller Standard P):

STAND PRG SLUMP PRG

Tryck knappen 1. MENY.

Välj typ av program med knapparna 2.

Det första programmet i minnet visas.»

Tryck knappen 4. i 2 sekunder.

På displayen visas det första tomma programmet.»

Bekräfta med 5. OK.

Programnumret är valt.»

Kanalinställning följer.»

FRI 61

STAND PRO TOM P02

Välj kanalen (bara tvåkanaliga modeller)

K1 K2 STAND PRG KANAL P02

Ställ in kanalen (tvåkanaliga) med knapparna 1.

» K1/K2 eller båda, blinkar.

Bekräfta med 2. OK.

» Kanalen är inställd.

» Inställning av dagen följer.

Ställ in dagen

Välja dagen eller en grupp av dagar då programmet ska exekveras.

STAND PRO ORG PO2

Ställ in dagen eller gruppen av dagar med knapparna 1.

Den blinkande pilen anger den valda dagen eller » gruppen av dagar.

Bekräfta med 2. OK.

Inställning av TID/ON följer.»

Ställ in TID/ON

PROGRAM ON 0:00 P02

Ställ in programmets starttid med knapparna 1.1 formatet hh/mm.

i Kort knapptryck flyttar minutfältet. Längre knapptryck flyttar timfältet.

PROGRAM ON 1:00:00 P02

Bekräfta med 2. OK.

Sekundfältet dyker upp.»

Ställ in sekunderna med knapparna 3.

Bekräfta med 4. OK.

Programmets starttid är nu inställd»

Inställning av TID/OFF följer.»

SV

Ställ in TID/OFF

ON 1:00:00 OFF 8:00:00 P02

Ställ in programmets sluttid med knapparna 1.

i Upprepa samma åtgärder som för TID/ON.

Bekräfta med 2. OK.

Programmets sluttid är nu inställd.»

Bekräfta programslutet med 3. OK.

Ställa in PERIODEN ÅRLIGT

Ställer in den period under vilken programmet i fråga ska exekveras.

Perioden som fastställs i det årliga programmet körs cykliskt varje år.

Ställ in start- och slutdatum för perioden i formatet 1.

dd/mm/-- med knapparna ▲▼.

Bekräfta varje fält med 2. OK.

Perioden Årligt är nu inställd.»

10/01/-- 15/02/-- P02

1. Tryck knappen MENY för att avsluta programmeringen.

2-4 Verifiera ett program

Du kan komma åt menyerna för det önskade programmet (standard P, cykel P...) med knappen MENY.

SLUMP PRG CYKEL PRG

Välj typ av program från menyn (t.ex. Slumpprogram) 1. med knapparna ▲▼.

Bekräfta med 2. OK.

Alla program av samma typ som finns i minnet » visas.

K1 ON 8:00 OFF 12:00 P02

Välj programmet som ska verifieras med knapparna 3.

På displayen visas inställningarna cykliskt.»

2-5 Ändra ett program

1. Bekräfta programmet som ska ändras med OK.
2. Ställ in nya värden enligt ebskrivningen i kap. 2-3.

2-6 Radera ett program (snabbmetod)

SLUMP PRG CYKEL PRG

Välj från menyn den typ av program som du ska 1.

radera med knapparna ▲▼.

Exempel: Slumpprogram»

Tryck knapparna ▲▼ samtidigt i 2 sek.

På displayen visas "RADERA".»

Bekräfta med 3. OK.

På displayen visas "TOM".»

Programmet har raderats.»

K1 RAOERA P02

K1 SLUMP PRG TOM P02

2-7 Kopiera ett program

K1 ON 8:00 OFF 12:00 P02

Välj typ av program som ska kopieras från menyn 1. (t.ex. Slump P) med knapparna ▲▼.

Programnumret blinkar.»

Tryck knappen 2. OK i ca. 3 sek.

Programmet kopieras i den första lediga platsen » i minnet.

Första redigerbara data (kanal) visas blinkande.» Redigera data enligt beskrivningen i kap. 2-3.3.

K1 ON 8:00 OFF 12:00 P03

Det kan inte finnas 2 program med samma data!

3 Klockprogram och inställningar

1. Tryck knappen MENY för att komma åt tillgängliga menyer.

Bläddra genom menyerna med knapparna 2. och bekräfta med OK.

Medger inställning av en bestämd period för en ON / OFF cykel.

-STAND PRG SLUMP PRG

i Vad gäller programmeringen, se kap. 2-3.

Exempel på inställning från bild:

Medger slumpmässig aktivering/deaktivering av en eller flera kanaler inom ett fastställt tidsintervall (period).

SLUMP PRG CYKEL PRG

i Vad gäller programmeringen, se kap. 2-3.

K1 ON 8:00 OFF 12:00 P03

Exempel på inställning från bild:

Medger körning av en rad pulser under en viss, bestämd period.

i Tid ON och tid OFF kan variera mellan 1 sek. och 23:59:59 timmar.

K1 T10 0M 0:10:00 m P01

i Vad gäller programmeringen, se kap. 2-3. Förutom detta ska du ställa in tiderna för TID ON1. och TID OFF med knapparna ▲▼.

K1 T10 OFF 0:15:00 m P01

ON OFF TID ON TID OFF 800 1200

Exempel på inställning

Tidsinställning TID ON 10 min och TID OFF 15 min.

4-3 Semesterprogram

Med den här menyn kan du ställ in en avbrottsperiod för programmen, t.ex. i samband med semesterstängt.

K1 OFF 02:00 20/02/-- P06

Välj SMSTR PRG enligt beskrivningen på kap. 2-3.1.

Ställ in starttiden för avbrottsperioden (OFF) med 2.

knapparna ▲▼.

Bekräfta med 3. OK.

Ställ in startdatum för avbrottsperioden med knap-4.

parna ▲▼ i formatet dd/mm/--.

Ställ in slutdatum och sluttid för avbrottsperioden 5.

(ON) på samma sätt som i stegen 2 till 4.

K1 ON 06:00 15/04/-- P06

3-5 Lista PRG

Med den här menyn kan du visa, redigera eller radera valfritt minneslagrat program.

SASTR PRG LISTA PRG

Bläddra till "LISTA PRG" med knapparna A. Y. Bekräfta med 2. OK.

Antalet fria program visas.»

Det första programmet i minnet visas.»

Välj valt program med knapparna 3.

FRI 61

i För att veta hur man verifierar, redigerar eller raderar data, se kap 2-2 till kap. 2-4.

K1 ON 8:00 OFF 12:00 P02

3-6 Radera

Menyn medger olika slags raderingar

LISTA PRG RADERA

1. Bläddra till Radera med knapparna ▲▼. Bekräfta med 2. OK.

Olika typer av raderingar visas i undermenyn (se » följande tabell).

Välj typ av radering med knapparna. Bekräfta raderingen med 3. OK.

SV

Med knappen MENY avbryts raderingen.

Undermeny	Funktion
SINGEL PRG	Raderar enstaka valda program
ALLA PRG	Raderar alla programAlla program i minnet kommer att raderas!
SMSTR PRG	Raderar alla semesterprogram

3-7 Manuell

Tillåter att manuellt forcera utgångarnas status oavsett vilket program som är aktivt. Inställningsalternativ:

Läget forcering	Display-symbol	Kanal-Status	Forceringsfunktion
AUTO K1		K2	Ingen forcering på kanalen, hanteras via programmet.
PERM		K1 OnK2 On	Kanal ständigt aktiverad.
PERM	[ZXS6]	K1 OFFK2 OFF	Kanal ständigt deaktiverad.
TILF		K1 OnK2 On	Kanal aktiverad till nästa programåtgärd.
TILF	[BHT8]	K1 OFFK2 OFF	Kanal deaktiverad till nästa program-åtgärd.

Aktivera en forcering

Tryck knappkombination (se kap.1-6) för kanalval 3. (bara tvåkanaliga modeller).

På displayen visas information om kanalen eller » kanalerna (se föregående tabell).

Ställ in typ av forcering med knapparna 4.

Tillbaka till huvudsidan.»

» På displayen visas den typ av forcering som används på kanalen.

Deaktivera en forcering

1. Tryck knappkombinationen för den kanal som ska deaktiveras (se kap.1-6) i ca. 2 sek.

i Deaktivera från menyn genom att välja läget "AUTO" (se paragrafen "Aktivera en forcering").

3-8 Optioner

Medger inställning av ett flertal klockparametrar.

Ställer in önskat gränssnittsspråk.

LANGUAGE DATUM/TIO

Välj undermenyn "LANGUAGE" med knapparna 1.

Bekräfta med 2. OK.

Välj önskat språk med knapparna 3.

Bekräfta med 4. OK.

ESPAROL SVENKA

3-8-2 Datum/Tid

Medger inställning av datum och tid för apparaten.

i Vid återställning måste datumet ställas in på nytt.

LANGUAGE - DATUM/TIO

Välj "DATUM/TID"1. med knapparna.

Bekräfta med 2. OK.

Ställ in ÅR, MÅNAD, DAG, TID, MINUTER med 3.

följande knappar ▲▼.

i Kort knapptryck flyttar minutfältet. Längre knapptryck flyttar timfältet.

Bekräfta med 4. OK.

Datum och tid är nu inställda.»

Inställning för "VINT/SOM" omkoppling följer.»

Omkoppling vinter/sommartid

SON/VINT FAST T102

Välj typ av omkoppling med knapparna

Bekräfta med 2. OK.

Ställ in värdena (se tabell) med knapparna 3.

Bekräfta med 4. OK.

Inställningsalternativ från display	Omkoppling sommartid Omkoppling vintertid
INGEN	Ingen Ingen
EUROPA	Sista söndagen i mars Sista söndagen i oktober
USA	Andra söndagen i mars Första söndagen i november
FRI TIDS	Fri programmering av vecka/dag (sönd.)	Fri programmering av vecka/dag (sönd.)
FAST TIDS	Fri programmering av fast datum (t.ex. 28/02)	Fri programmering av fast datum (t.ex. 29/10)

Tidszon GPS (bara GPS och DCF77 modeller)

Lokaltid ställs in genom att lägga till/ta bort antalet timmar som skiljer mot universaltiden, den så kallade T ZONE tiden (t.ex. Italien, T ZONE +1).

ORTUR/TIO GPS

i Efter DATUM/TID inställningen (se kap.3-8-2).

Välj "GPS" med knapparna.

Bekräfta med 2. OK.

Välj typ av omkoppling sommar/vintertid (se 3.

föregående tabell).

Ställ in antalet timmar för T ZONE med knapparna ▲.

Bekräfta med 5. OK.

Tidsomkopplingen är nu inställd. »

Tillbaka till huvudsidan.»

Tidszon DCF77 (bara GPS och DCF77 modeller)

Till skillnad mot GPS sänder mottagaren tiden med korrektionen för sommar-/vintertid.

Ställ in rätt antal timmar i förhållande till Frankfurt.

DATUM/TIO OCFTT

Välj "DCF77" med knapparna

Bekräfta med 2. OK.

Ställ in T ZONE numret enligt beskrivningen på 3.

tidigare steg 4 till 5.

3-8-3 Extern ingång

Medger utförande av fjärrmanövrerade manuella ON / OFF forceringar, (se kap. 3), via knappar eller brytare.

i Funktionen är inte tillgänglig för modellerna SYNCHRO (posten "EXT INPUT" finns överhuvudtaget inte i menyn "OPTIONER").

ORTUM/TIO EXT INPUT

Välj undermenyn "EXT INPUT" med knapparna.

Bekräfta med 2. OK.

Välj typ av omkoppling (se nästa tabell) med knap-3.

parna ▲▼.

Bekräfta med 4. OK.

För att deaktivera utförd inställning, upprepa åtgärderna 1 och 2. Belkräfta valet "DEAKTIVER" med OK.

Välja display	Kanal K1 eller K2 (tvåkanalig)	Symbol Funnktion Externt		kom-mando
PERM ON	OFF	[kw68]	Permanent forcering av kanal på ON eller OFF.
TILLF	-		Tillfällig forcering av kanal till nästa omkoppling av ett tidigare inställt program.
Välja display	Kanal K1 eller K2 (tvåkanalig)	Symbol Funktion Externt		kom-mando
TIMER On	OFF		Tidsinställd forcering av kanal (t.ex. kontroll trappbelysning). Tid kan inställas i formatet hh:mm:ss.

3-8-4 Underhåll

Medger inställning av en viss driftperiod med ON för varje kanal. Efter denna period, signalerar klockan att åtgård måste vidtas med texten "K1 UNDERH" eller "K2 UNDERH", växelvis med aktuellt datum.

UNDERHALL K1 000400

Välj undermenyn "UNDERHÅLL" med knapparna 1.

K1 blinkar»

Välj kanalen med knapparna 2. ▼ (tvåkanalig mod.).

Bekräfta med 3. OK.

Ställ in antalet timmar med knapparna A.V.

Bekräfta med 5. OK.

i För att redigera eller ställa in värdena på nytt, följ instruktionerna i stegen 1 till 5.

Avbryta underhållsignaleringen

i Tryck knappen OK i 2 sek. från huvudsidan så elimineras meddelandet "UNDERH" på displayen.

3-8-5 Timräknare

Visar kanalernas timmar i läget ON.

UNDERHALL TIONATARE

Välj undermenyn "TIDMATARE" med knapparna 1.

Bekräfta med 2. OK.

Välj kanalen med knapparna 3.

Displayen visar antalet drifttimmar.» i Tryck knapparna▲+▼ör att nollställa.

K1 000153

3-8-6 Bakbelysning

Medger inställning av bakbelysningstid för displayen.

TIONATARE BELYSNING

Välj undermenyn BELYSNING med knapparna.

Bekräfta med 2. OK.

Välj med knapparna 3. mellan följande alternativ:

FAST ON, FAST OFF eller TEMP 6SEK.

Bekräfta med 4. OK.

BELYSNING FAST ON

3-8-7 Garanti

Medger visning av tiden sedan klockans idrifttagande.

BELYSNING GARANTI

Välj undermenyn "GARANTI" med knapparna

Bekräfta med 2. OK.

Displayen visar tiden enligt ovan.»

i Räkningen går inte att nollställa.

GARANTI 086 0064

4 Externt minne (EMD)

EMD enheten är ett externt minneskort som kan hantera 64 program samt semestrarna.

EMD-minnet är programmeringsnyckeln D KEY.

Displayen visar menyn för minenshantering.»

Välj önskad undermeny (se tabellen) med knapparna 2.

Undermeny Funktion Anmärkningar
VERKSTÄLL	Exekverar programmena direkt från EMD	Programmen exekveras bara från EMD
SPARA > EMD	Sparar hela klockminnet på EMD	Skriver över alla program som redan finns på EMD
KOPIA< EMDEMO	Kopierar hela innehållet från EMD till klockans minne	Skriver över alla program som finns på klockan
LÄSA	Läser av programmena från EMD	Visar bara programmen som finns på EMD
SEMES> EMD	Kopierar Semesterprogrammena från klocka till EMD	Skriver över alla Semesterprogram på EMD
SEMES < EMD	Kopierar Semesterprogrammena från EMD till klockan	Skriver över alla Semesterprogram på klockan
RADERA	Radera programmen i EMD Radera definitivt hela EMD minnet

Tryck knappen 1. MENY för att avsluta.

Bekräfta valet "AVBRYT" med 2. OK.

EMD minnet känns inte igen.»

1. Ta ut EMD enheten.

Оглавление
