D1 Plus 110 - Digitaler Zeitschalter ABB - Kostenlose Bedienungsanleitung

Produkttyp	Digitaler Zeitschaltuhr
Marke	ABB
Modell	D1 Plus 110
Versorgungsspannung	110 V AC ±10%
Frequenz	50-60 Hz
Schutzart	IP20
Ausgangstyp	Relais mit potentialfreiem Wechselkontakt; N.O. 16(10)A / 250V~, N.C. 16(2)A / 250V~
Anzahl Ausgänge	1 (Einzelausgang)
Speicherbare Programme	64
Sonderprogramme	Zufall, Zyklisch, Ferien
Programmierbarer Zeitplan	Wöchentlich / Jährlich
Externer Eingang	Ja (Fernzwang)
Manuelle Übersteuerung	Ja (dauerhaft oder vorübergehend)
Externes Speichergerät (EMD)	Ja (D-KEY-Schlüssel)
Gangreserve (Batterie)	6 Jahre (Lithium-Batterie)
Genauigkeit	±0,5 s/Tag bei 25°C
Betriebstemperatur	-5°C bis +55°C
Lagertemperatur	-10°C bis +65°C
Anschlussquerschnitt	1...6 mm²
Max. schaltbare Leistung (ohmsche Last)	3000 W
Max. schaltbare Leistung (LED-Last)	3000 W
Max. schaltbare Leistung (induktive Last)	1100 W
Wartung und Reinigung	Mit einem trockenen Tuch reinigen; keine Lösungsmittel verwenden
Sicherheit	Installation durch qualifiziertes Personal; Batterie nicht entfernbar; getrennte Entsorgung (WEEE)
Norm	EN60730-2-7 (LVD/EMC)

Häufig gestellte Fragen - D1 Plus 110 ABB

Wie sperre ich die Tastatur des Zeitschaltuhr D1 Plus 110?

Um die Tastatur zu sperren, halten Sie die OK-Taste auf dem Startbildschirm 2 Sekunden lang gedrückt. Das Sperrsymbol erscheint. Zum Entsperren wiederholen Sie den Vorgang.

Wie programmiere ich ein Standardprogramm EIN/AUS?

Drücken Sie MENU, wählen Sie P STANDARD mit ▲▼, bestätigen Sie mit OK. Die Anzahl freier Programme wird angezeigt. Halten Sie ♦ gedrückt, programmieren Sie dann Ausgang, Tag, EIN- und AUS-Zeit wie in der Anleitung beschrieben.

Was tun bei Stromausfall?

Das Gerät behält die Programme dank einer Lithium-Batterie (Reserve bis zu 6 Jahre). Nach Wiederkehr blinkt die Uhrzeit 2 Minuten lang, dann schaltet sich der Bildschirm in den Bereitschaftsmodus aus. Drücken Sie eine beliebige Taste, um die Anzeige zu reaktivieren.

Wie übersteuere ich manuell einen Ausgang?

Drücken Sie auf dem Startbildschirm die zugehörigen Tasten (▼ gedrückt halten für Ausgang 2). Wählen Sie den Modus TEMP ON/OFF (vorübergehend) oder PERM ON/OFF (dauerhaft) mit ▲▼, bestätigen Sie mit OK. Um zu AUTO zurückzukehren, halten Sie die entsprechende Taste 2 Sekunden lang gedrückt.

Wie lösche ich ein Programm schnell?

Wählen Sie im Menü den Programmtyp mit ▲▼, halten Sie dann gleichzeitig die Tasten ▲ und ▼ 2 Sekunden lang gedrückt. Das Display zeigt 'LÖSCHEN'. Bestätigen Sie mit OK, um das Programm zu löschen.

Wie stelle ich Uhrzeit und Datum ein?

Drücken Sie MENU, gehen Sie zu OPTIONS > REGUL H. Programmieren Sie Jahr, Monat, Tag, Stunde und Minuten mit ▲▼, bestätigen Sie jedes Feld mit OK. Stellen Sie anschließend die Sommer-/Winterzeitumstellung ein.

Was bedeutet das Symbol 'S1 ENTRET' auf dem Display?

Das Symbol 'S1 ENTRET' zeigt an, dass für Ausgang 1 eine Wartung erforderlich ist. Sie haben einen Betriebsstundenzähler programmiert. Um die Meldung zu löschen, halten Sie OK auf dem Startbildschirm 2 Sekunden lang gedrückt.

Wie verwende ich den Programmier-Schlüssel D KEY?

Stecken Sie den D KEY in den EMD-Steckplatz. Das Display zeigt das Verwaltungsmenü. Sie können Programme ausführen, speichern, kopieren oder lesen. Folgen Sie den Anweisungen auf dem Bildschirm.

Was ist die maximale Schaltleistung des Geräts?

Für das Modell D1 Plus 110 beträgt die maximale Leistung 3000 W für ohmsche und LED-Lasten, 1100 W für induktive Lasten und 900 W (125 µF) für Lasten mit Kondensator.

Wie konfiguriere ich einen externen Eingang für Fernzwang?

Gehen Sie zu MENU > OPTIONS > EXT INPUT. Wählen Sie den Befehlstyp (PERM ON/OFF, TEMP oder TIMER ON/OFF) und bestätigen Sie mit OK. Die maximale Kabellänge beträgt 100 m.

BEDIENUNGSANLEITUNG D1 Plus 110 ABB

Digitale Wochenschaltuhr

Ψηφ. χρονοδιακόπτης

Digital time switch

Реле времени цифр

Int. horário dig

Digitale Schakelklok

Zegar cyfrowy

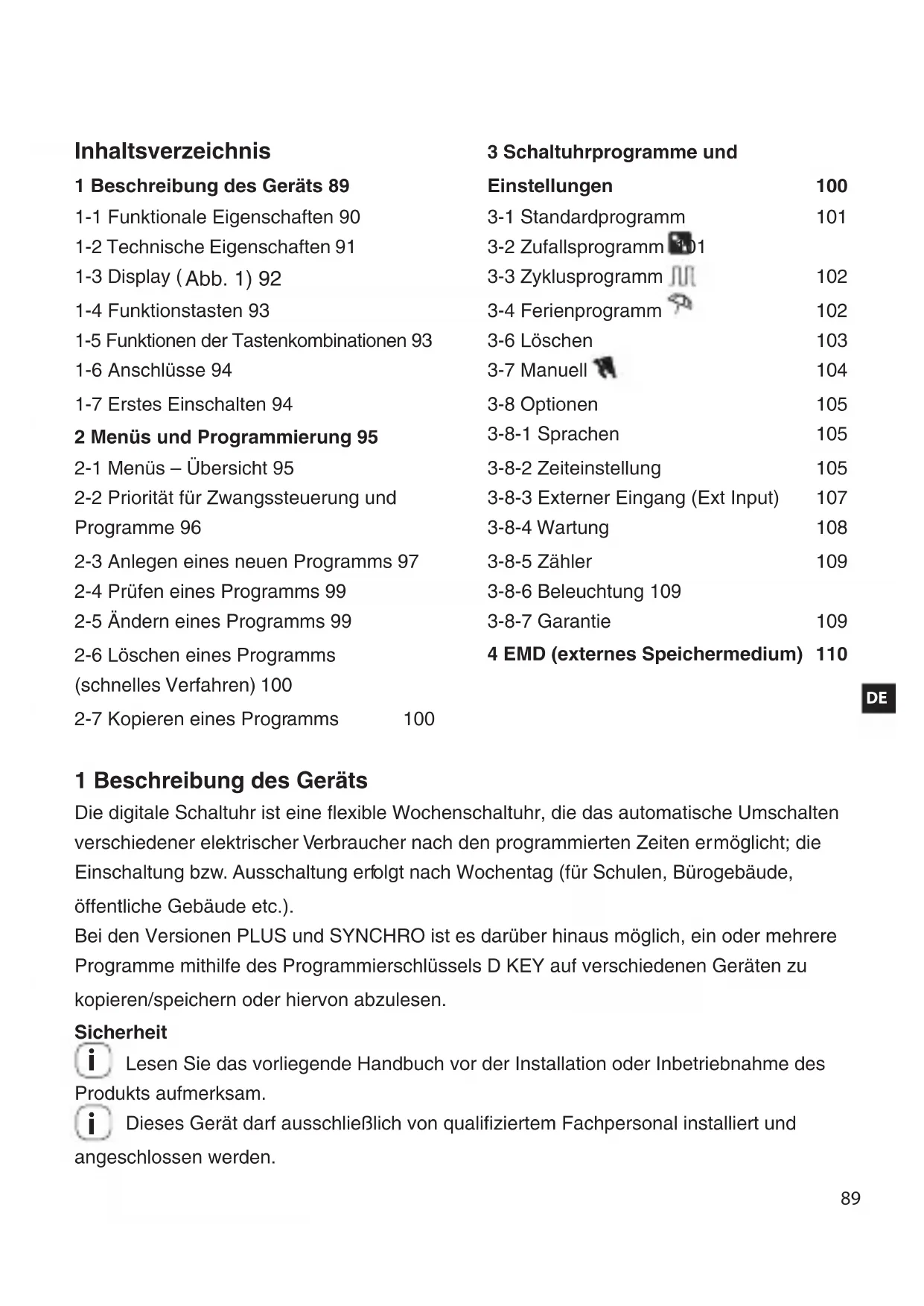

1 Beschreibung des Geräts 89

1-1 Funktionale Eigenschaften 90

1-2 Technische Eigenschaften 91

1-3 Display (Abb. 1) 92

1-4 Funktionstasten 93

1-5 Funktionen der Tastenkombinationen 93

1-6 Anschlüsse 94

1-7 Erstes Einschalten 94

2 Menüs und Programmierung 95

2-1 Menüs – Übersicht 95

2-2 Priorität für Zwangssteuerung und Programme 96

2-3 Anlegen eines neuen Programms 97

2-4 Prüfen eines Programms 99

2-5 Ändern eines Programms 99

2-6 Löschen eines Programms (schnelles Verfahren) 100

2-7 Kopieren eines Programms 100

3 Schaltuhrprogramme und

Einstellungen 100

3-1 Standardprogramm 101

3-2 Zufallsprogramm 101

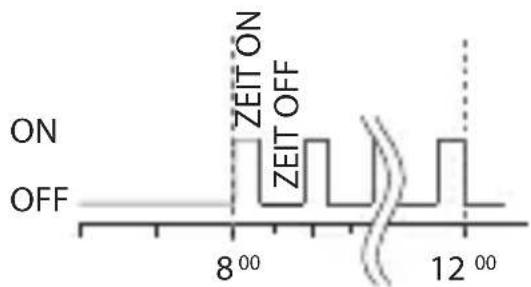

3-3 Zyklusprogramm 102

3-4 Ferienprogramm 102

3-6 Löschen 103

3-7 Manuell 104

3-8 Optionen 105

3-8-1 Sprachen 105

3-8-2 Zeiteinstellung 105

3-8-3 Externer Eingang (Ext Input) 107

3-8-4 Wartung 108

3-8-5 Zähler 109

3-8-6 Beleuchtung 109

3-8-7 Garantie 109

4 EMD (externes Speichermedium) 110

1 Beschreibung des Geräts

Die digitale Schaltuhr ist eine flexible Wochenschaltuhr, die das automatische Umschalten verschiedener elektrischer Verbraucher nach den programmierten Zeiten ermöglicht; die Einschaltung bzw. Ausschaltung erfolgt nach Wochentag (für Schulen, Bürogebäude, öffentliche Gebäude etc.).

Bei den Versionen PLUS und SYNCHRO ist es darüber hinaus möglich, ein oder mehrere Programme mithilfe des Programmierschlüssels D KEY auf verschiedenen Geräten zu kopieren/speichern oder hiervon abzulesen.

Sicherheit

i Lesen Sie das vorliegende Handbuch vor der Installation oder Inbetriebnahme des Produkts aufmerksam.

i Dieses Gerät darf ausschließlich von qualifiziertem Fachpersonal installiert und angeschlossen werden.

Das Gerät ist mit einer fest eingebauten Batterie ausgestattet und darf nicht als Siedlungsabfall entsorgt, sondern muss getrennt gesammelt werden, um Umweltschäden zu vermeiden. Gemäß Richtlinie 2006/66/EG und den nationalen Durchführungsgesetzen für die Entsorgung von Altprodukten wird die Nichteinhaltung der o.g. Vorgaben gesetzlich sanktioniert.

1-1 Funktionale Eigenschaften

Modell (Serie) D1 D1 Plus D1 Synchro D2 D2 Plus D2 Synchro
Kanäle (Stromkreise) 1 2
SpeicherbareProgramme	64
Sonderprogramme(Zufalls P, Zyklus P,Ferien P)	√
Zeit Woche/Jahr	√
Externer Eingang	√	√		√	√
Manuelle Zwangs-steuerung	√
EMD (externesSpeichermedium)		√	√		√	√
GPS- oder DCF77-Empfänger (optionalesZubehör)			√			√

1-2 Technische Eigenschaften

Versorgungsspannung 230 V AC +/- 10%	110 V AC +/- 10% (D1 Plus 110)24 V AC / DC +/- 10% (D1 Plus 24)
Frequenz 50-60 Hz
Schutzart IP20
Ausgangstyp Kontaktrelais in potenzialfreiem	Wechslerkontakt;NO Kontakt = 16(10)A / 250V~ (mit Strombegrenzung über Widerstand für Nulldurchgang bei hohem Wert);NC Kontakt = 16(2)A / 250V~NO/NC Kontakte = 16(2)A / 250V~ (D1 Plus 24, D1 Plus 110)
Max. Kapazität AC NO 16(10)A / NC 16(2)A	NO/NC 16(2) (D1 Plus 24, D1 Plus 110)
Betriebstemperatur von -5°C bis +55°C
Lagertemperatur von -10°C bis +65°C
Aufnahme/Eigenverbrauch 6,5 VA 1 Kanal / Kabelquerschnitt an Klemmen 1...6 mm2	7,8 VA 2 Kanäle
Richtlinie CE-Kennzeichnung LVD/EMC EN60730-2-7
Im Gerät programmierte Sprachen Italienisch	Englisch, Deutsch, Französisch, Spanisch, Schwedisch, Portugiesisch, Holländisch, Russisch, Polnisch, Griechisch
Gangreserve bei Stromausfall 6 Jahre ab erstem Einschalten durch Lithiumbatterie
Nominale Impulsspannung 4kV
Ganggenauigkeit + 0,5 s/24h bei 25 °C

DE

Regelbare Höchstleistung
3000W 3000W 1100W			900W(125 μF)	7W - 23W (max. 23 Lampen)
Modelle D1 PLUS 24 - D1 PLUS 110
2300W 2300W 1000W			500W(70 μF)	7W - 23W (max. 18 Lampen)

1-3 Display (Abb. 1)

K1/K2	Kanal 1/Kanal 2 OFF/Ausgeschalteter Kanal
[TGSC]	Manuelle Zwangssteuerung des Kanals		ON/Eingeschalteter Kanal
	Zufallsprogramme Zyklusprogramme
	Symbol Ferien Tastensperre
	Anzeige GPS- oder DCF77-Signalempfang		Durchblättern nach oben
	Nr. des ausgewählten Programms - P01-P64		Durchblättern nach unten

Die Balkenanzeige des Displays stellt darüber hinaus Folgendes dar:

Fortschrittsstatus, siehe Abbildung 2 (z.B. Löschvorgang; siehe Kap. 3-6).

Stundenanzeige, siehe Abbildung 3.

Auf dem Display werden abwechselnd (einige Sekunden lang) die Zeiteinstellung mit

Datum/Uhrzeit und die eingestellten Programme oder Zwangssteuerungen angezeigt.

1-4 Funktionstasten

	Öffnet das Hauptmenü (ausgehend vom Einstiegsbildschirm). Schließt den gerade geöffneten Einstellungsbildschirm.
	Blättert eine Liste nach oben durch. Erhöht einen nummerischen Wert oder ändert einen Parameter. Wenn Sie diese Taste gedrückt halten, wird der Status von Kanal 1 angezeigt, bis Sie die Taste wieder loslassen (im normalen Betrieb).
	Blättert eine Liste nach unten durch. Verringert einen nummerischen Wert oder ändert einen Parameter. Wenn Sie diese Taste gedrückt halten, wird der Status von Kanal 2 (bei 2-Kanal-Modellen) angezeigt, bis Sie die Taste wieder loslassen (im normalen Betrieb).
	Bestätigt die vorgeschlagene Einstellung.
	Setzt das Gerät zurück (Reset); (HINWEIS: Die Programme und Einstellungen „Ext. Input“ (externer Eingang) werden nicht gelöscht).

1-5 Funktionen der Tastenkombinationen

Funktion Tastenkombination
Sperren / Entsperren der Tasten (●).	2 s
Temporäre Zwangssteuerung von Kanal 1 und 2 (siehe Kap. 3-7). Durch abwechselndes Drücken wird von TEMP ON auf TEMP OFF geschaltet.
Permanente manuelle Zwangssteuerung von Kanal 1 und 2 (siehe Kap. 3-7).Wenn die Taste 2 Sekunden lang gedrückt wird, wird PERM angezeigt; durch abwechselndes Drücken wird von PERM ON auf PERM OFF geschaltet.	2 s	2 s
Rückkehr in den AUTO-Modus (sofern zuvor eine manuelle Zwangssteuerung eingeschaltet wurde).	2 s	2 s

i Die oben beschriebenen Funktionen können nur auf dem Einstiegsbildschirm ausgeführt werden.

1-6 Anschlüsse

i Max. Entfernung für den externen Eingang: 100 m.

Anschluss der 1-Kanal- und 2-Kanal-Modelle

Siehe Schaltplan von Abbildung 5-1 bis Abbildung 5-3.

Anschluss der Synchro-Modelle

Synchro-Modelle (1 Kanal oder 2 Kanäle) mit GPS oder DCF77-Antenne.

Siehe Schaltplan von Abbildung 6-1 bis Abbildung 6-2.

1-7 Erstes Einschalten

Das Gerät wird ohne werkseitig konfigurierte Einstellungen geliefert.

1. Drücken Sie RESET mit einem spitzen Gegenstand, um das Gerät zu entsperren (siehe Abb. 4).

Stellen Sie die folgenden Daten ein:2.

SPRACHEN (siehe Kap. 3-8-1).

ZEITEINSTELLUNG (Jahr, Monat, Tag, Zeit, Zeitzone (siehe Kap. 3-8-2)).

i Bei Stromausfall (z.B. „Blackout“) geht der Parameter ZEITEINSTELLUNG nicht verloren; darüber hinaus:

werden das/die Relais ausschaltet;

wird die Hintergrundbeleuchtung ausschaltet (sofern eingeschaltet); wird die Zeiteinstellung mit blinkendem Datum und Uhrzeit 2 Minuten lang angezeigt und anschließend bis zur erneuten Versorgung mit der Netzspannung auf den Standby-Modus geschaltet (das Display ausgeschaltet), wobei alle gespeicherten Daten beibehalten werden; alternativ hierzu kann auch eine Taste mehr als 1 Sekunde lang gedrückt werden, um die Zählung für den Standby-Modus wieder aufzunehmen.

2 Menüs und Programmierung

2-1 Menüs – Übersicht

Das Gerät verfügt über die von 1 bis 8 angeführten Menüs.

    A -->|NR. PRG. FREI\nKANAL (nur 2-Kanal-Mod.)| A
    B -->|MR. PRG. FREI\nKANAL (nur 2-Kanal-Mod.)| B
    C -->|MR. PRG. FREI\nKANAL (nur 2-Kanal-Mod.)| C
    D -->|MR. PRG. FREI\nKANAL (nur 2-Kanal-Mod.)| D
    A -->|TAG\nZEIT ON/OFF\nENDE/JAHR| A
    B -->|TAG\nZEIT ON/OFF\nENDE/JAHR| B
    C -->|TAG\nZEIT ON/OFF\nZEIT ON/OFF\nENDE/JAHR| C
    D -->|ZEIT OFF\nTAG/MONAT OFF\nZEIT ON\nTAG/MONAT ON| D

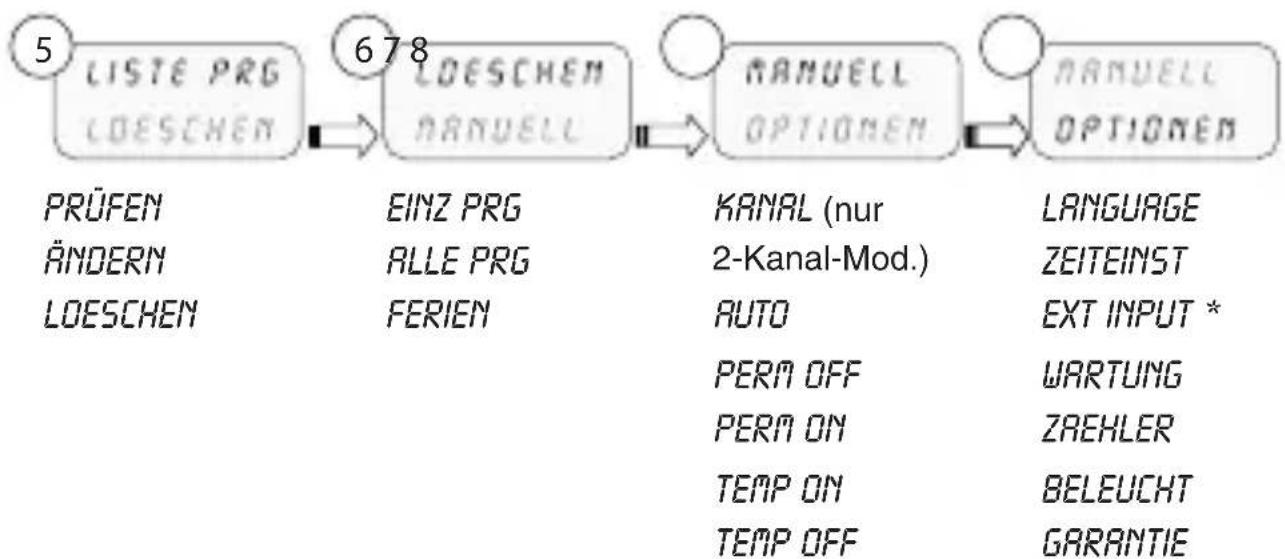


    E["PRÜFEN\nÄNDERN\nLOESCHEN"] --> F["EINZ PRG\nALLE PRG\nFERIEN"]
    F --> G["KANAL (nur\n2-Kanal-Mod.)\AUTO\nPERM OFF\nPERM ON\nTEMP ON\nTEMP OFF"]
    G --> H["LANGUAGE\nZEITEINST\nEXT INPUT *"]
    G --> I["WARTUNG\nZREHLER\nBELEUCHT\nGARANTIE"]

* Mit Ausnahme der Synchro-Modelle.

Drücken Sie die Taste 1. MENU.

Das erste auswählbare Menü wird angezeigt (Standar P).»

Mit den Tasten ▲ ▼ zeigen Sie die verschiedenen Menüs an.

1. Bestätigen Sie das gewünschte Menü durch Drücken von OK.

2-2 Priorität für Zwangssteuerung und Programme

i Jedem Programmtyp wird eine Priorität zugewiesen, wie nebenstehend dargestellt ist.
Diese Priorität ist zu berücksichtigen, wenn verschiedene Programmtypen für den gleichen Zeitraum programmiert werden.

Manuelle Zwangssteuerung

Externer Input

EMD (externes Speichermedium)

Ferienprogramm

Zyklus-/Zufallsprogramm

Standardprogramm

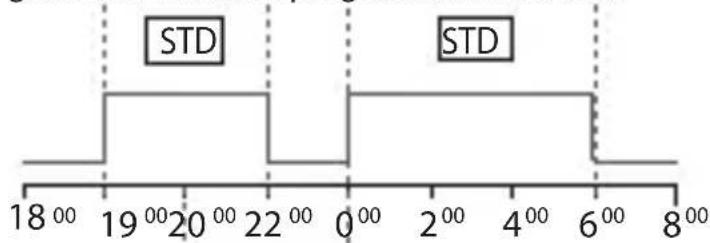

P01: Standardprogramm

ON 19:00 - OFF 22:00

P02: Standardprogramm

ON 00:00 - OFF 06:00

P03: Zufallsprogramm

ON 20:00 - OFF 00:00

P04: Zyklusprogramm

ON 19:00 - OFF 22:00

P05: Zyklusprogramm

ON 02:00 - OFF 06:00

P06: Zufallsprogramm

ON 04:00 - OFF 06:00

Verhalten der Ausgangslast mit den Programmen P01 bis P06 entsprechend der Priorität.

2-3 Anlegen eines neuen Programms

Das beschriebene Verfahren gilt für alle Programmtypen. Weitere Einstellungen werden in den einzelnen Programmen erläutert.

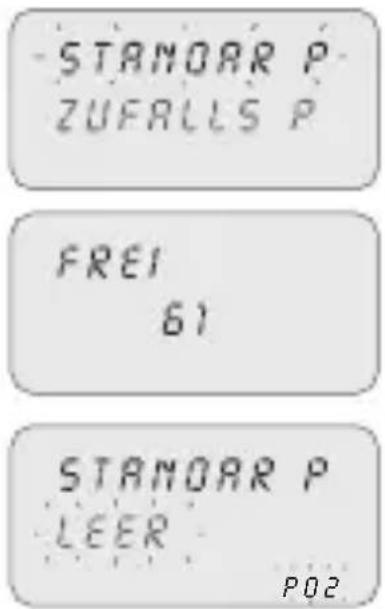

Auswahl des Programmtyps (Beispiel: Standar P):

STAMOAR P ZUFALLS P FREI 61 STAMOAR P LEER P02

Drücken Sie die Taste 1. MENU.

Auswahl des Programmtyps mit den Tasten▲.

1. Bestätigen Sie die Auswahl durch Drücken von OK.

Die Anzahl der freien Programme wird 3 Sekunden » lang angezeigt.

Das erste Programm im Speicher wird angezeigt.»

Drücken Sie die Taste 4. 2 Sekunden lang.

Auf dem Display wird das erste leere Programm » angezeigt.

Bestätigen Sie durch Drücken von 5. OK.

Die Programmnummer wurde damit ausgewählt.» Nun folgt die Auswahl des Kanals.»

Wählen Sie den gewünschten Kanal (nur bei 2-Kanal-Modellen).

K1 K2 STANORR P KANAL P02

1. Stellen Sie mit den Tasten ▲▼ den Kanal (bei 2-Kanal-Modellen) ein.

» K1und K2 blinken.

Bestätigen Sie durch Drücken von 2. OK.

» Der Kanal wurde damit eingestellt.

» Nun folgt die Einstellung des Tages.

Einstellen vom Tag

Auswahl des Tages oder einer Gruppe von Tagen, an dem (denen) das Programm ausgeführt werden soll.

STANOR P TAG PO2

Stellen Sie mit den Tasten A den Tag bzw. die Gruppe von Tagen ein.

Der ausgewählte Tag bzw. die ausgewählte Gruppe » von Tagen wird bzw. werden durch einen blinkenden Pfeil gekennzeichnet.

Bestätigen Sie durch Drücken von 2. OK.

Nun folgt die Einstellung von ZEIT/ON.»

Einstellen von ZEIT/ON

PROGRAM ON 0:00 P02

Stellen Sie mit den Tasten A die Uhrzeit, zu der das Programm beginnen soll, im Format hh/mm ein.

i Durch einmaliges Drücken der Tasten wechseln Sie zwischen den Minutenfeldern. Um auf das Stundenfeld zu wechseln, halten Sie die Tasten etwas länger gedrückt.

PROGRAM ON 1:00:00 P02

Bestätigen Sie durch Drücken von 2. OK.

Das Sekundenfeld wird angezeigt.»

Stellen Sie mit den Tasten 3. die Sekunden ein.

Bestätigen Sie durch Drücken von 4. OK.

Die Uhrzeit für den Start des Programms wurde damit » eingestellt.

Nun folgt die Einstellung von ZEIT/OFF.»

Einstellen von ZEIT/OFF

ON 1:00:00 OFF 8:00:00 P02

Stellen Sie mit den Tasten A. die Uhrzeit ein, zu der das Programm enden soll.

Wiederholen Sie hierzu die bereits für die Einstellung von ZEIT/ON beschriebenen Schritte.

ENOE JAKR PRG P02

Bestätigen Sie durch Drücken von 2. OK.

Die Uhrzeit für das Ende des Programms wurde damit » eingestellt.

Bestätigen Sie das Programmende durch Drücken 3. von OK.

Einstellen des JAHRESPROGRAMMS

Ermöglicht die Einstellung eines bestimmten Zeitraums, in dem das zuvor eingestellte Programm ausgeführt werden soll.

Das eingestellte Jahresprogramm gilt für jedes Jahr und wird zyklisch wiederholt.

ENOE JAKR PRG P02

Stellen Sie mit den Tasten ▲ den Anfang und das Ende des Zeitraums im Format TT/MM/-- ein.

Bestätigen Sie die einzelnen Felder durch Drücken 2. von OK.

Das Jahresprogramm wurde damit eingestellt.»

10/01/-- 15/02/-- P02

1. Drücken Sie die Taste MENU, um den Programmiermodus zu schließen.

2-4 Prüfen eines Programms

Mit der Taste MENU zeigen Sie die Menüs der gewünschten Programme (Standar P, Zyklus P...) an.

Wählen Sie mit den Tasten A den Programmtyp (z.B. Zufalls P) aus dem Menü aus.

Bestätigen Sie durch Drücken von 2. OK.

Die gespeicherten Programme des gleichen Typs » werden angezeigt.

K1 ON 8:00 OFF 12:00 P02

Wählen Sie mit den Tasten 3. das zu prüfende Programm aus.

Auf dem Display werden die Einstellungen zyklisch » angezeigt.

2-5 Ändern eines Programms

1. Bestätigen Sie das zu ändernde Programm durch Drücken von OK.
2. Stellen Sie die neuen Werte wie in Kapitel 2-3 beschrieben ein.

2-6 Löschen eines Programms (schnelles Verfahren)

Wählen Sie mit den Tasten Außen zu löschenden Programmtyp aus dem Menü aus.

Beispiel: Zufalls P»

Drücken Sie die Tasten ▲▼ 2 Sekunden lang gleichzeitig.

Auf dem Display wird „LOESCHEN“ angezeigt.»

Bestätigen Sie durch Drücken von 3. OK.

Auf dem Display wird „LEER“ angezeigt.»

Das Programm wurde damit gelöscht.»

K1 LOESCHEN P02

K1 ZUFALLS P LEER P02

2-7 Kopieren eines Programms

K1 ON 8:00 OFF 12:00 P02

Wählen Sie mit den Tasten A. Ven den zu kopierenden Programmtyp (z.B. Zufalls P) aus dem Menü aus. Die Programmnummer blinkt.»

1. Drücken Sie die Taste OK circa 3 Sekunden lang.

Das Programm wird nun in die erste freie Speicher-» position kopiert.

Der erste änderbare Parameter (Kanal) blinkt.»

1. Ändern Sie die Daten, wie in Kapitel 2-3 beschrieben ist.

K1 ON 8:00 OFF 12:00 P03

Beachten Sie, dass 2 Programme mit den gleichen Daten nicht möglich sind!

3 Schaltuhrprogramme und Einstellungen

1. Drücken Sie die Taste MENU, um die verfügbaren Menüs anzuzeigen.
2. Zeigen Sie mit den Tasten ▲ die verschiedenen Menüs an und bestätigen Sie das gewünschte Menü durch Drücken von OK.

3-1 Standardprogramm

Ermöglicht die Einstellung des Zeitraums für einen Zyklus auf ON und OFF.

-STANOR P ZUFALLS P

Für die Programmierung siehe Kapitel 2-3.

Beispiel für die Einstellung aus der Abbildung:

Standardprogramm: ON um 8:00 Uhr, OFF um 12:00 Uhr.

3-2 Zufallsprogramm

Ermöglicht das Ein- und Ausschalten eines oder mehrerer Kanäle im eingestellten Zeitraum nach dem Zufallsprinzip.

Für die Programmierung siehe Kapitel 2-3.

Beispiel für die Einstellung aus der Abbildung:

Zufallsprogramm: ON um 8:00 Uhr, OFF um 12:00 Uhr.

3-3 Zyklusprogramm

Ermöglicht die Ausführung einer Reihe Impulse innerhalb eines bestimmten Zeitraums.

Zeit ON und Zeit OFF können auf 1 Sekunde bis 23:59:59 Stunden eingestellt

werden.

KI ZEIT ON 0:10:00 m PDI

Für die Programmierung siehe Kapitel 2-3.

1. Stellen Sie mit den Tasten ▲▼ darüber hinaus ZEIT ON und ZEIT OFF ein.

KI ZEIT OFF 0:15:00 m P01

ON OFF ZEIT ON ZEIT OFF 800 1200

Beispiel für die Einstellung:

Zyklusprogramm: ON um 8:00 Uhr, OFF um 12:00 Uhr.

Verzögerungszeit: ZEIT ON 10 Min. und ZEIT OFF 15 Min.

3-4 Ferienprogramm

Ermöglicht die Einstellung eines Zeitraums, in dem die Programme ausgesetzt werden, beispielsweise während der Sommerschließung.

K1 OFF 02:00 20/02/-- P06

Wählen Sie Ferien P, wie in Kapitel 2-3 beschrieben ist.1.

Stellen Sie mit den Tasten 2 die Zeit ein, zu der das

Programm ausgesetzt werden soll (OFF).

Bestätigen Sie durch Drücken von 3. OK.

Stellen Sie mit den Tasten 4. das Datum, an dem das Programm ausgesetzt werden soll, im Format TT/MM/-- ein.

Stellen Sie die Zeit und das Datum für das Ende der 5.

Programmaussetzung (ON) ein, wie in den Schritten 2 bis 4 beschrieben ist.

3-5 Liste PRG

Ermöglicht es, ein beliebiges gespeichertes Programm anzuzeigen, zu ändern oder zu löschen.

FERIEN P LISTE PRG

Blättern Sie mit den Tasten A durch das Menü, bis „LISTE PRG“ angezeigt wird.

Bestätigen Sie durch Drücken von 2. OK.

Die Anzahl der freien Programme wird angezeigt.» Das erste Programm im Speicher wird angezeigt.»

Wählen Sie mit den Tasten A. das gewünschte Programm aus.

FREI 61

i Eine Beschreibung, wie Sie die Daten prüfen, ändern oder löschen, finden Sie von Kapitel 2-2 bis Kapitel 2-4.

K1 ON 8:00 OFF 12:00 P02

3-6 Löschen

In diesem Menü stehen mehrere Optionen für den Löschvorgang zur Verfügung.

LISTE PRG LOESCHEN

Blättern Sie mit den Tasten A durch das Menü, bis LOESCHEN angezeigt wird.

Bestätigen Sie durch Drücken von 2. OK.

Auf die Art des Löschvorgangs haben Sie im Unterme-» nü Zugriff (siehe nachstehende Tabelle).

Wählen Sie mit den Tasten» die gewünschte Art Löschvorgang aus.

Bestätigen Sie den ausgewählten Löschvorgang durch 3.

Drücken von OK.

Durch Drücken der Taste MENU können Sie den Löschvorgang abbrechen.

Untermenü Funktion
EINZ PRG Löscht das jeweils ausgewählte einzelne Programm.
ALLE PRG	Löscht alle Programme.In diesem Fall werden alle gespeicherten Programme gelöscht!
FERIEN P	Löscht alle Ferienprogramme.

3-7 Manuell

Ermöglicht die manuelle Zwangssteuerung der Ausgänge unabhängig vom eingeschalteten Programm. Mögliche Einstellungen:

Zwangssteue-rungsmodus	Display-Symbol	Kanal-Status	Zwangssteuerungsfunktion
AUTO K1		K2	Keine Zwangssteuerung, der Kanal wird programmgesteuert.
PERM		K1 OnK2 On	Permanenter Kanal eingeschaltet.
PERM		K1 OFFK2 OFF	Permanenter Kanal ausgeschaltet.
TEMP		K1 OnK2 On	Kanal bis zum nächsten Programmschritt eingeschaltet.
TEMP		K1 OFFK2 OFF	Kanal bis zum nächsten Programmschritt ausgeschaltet.

DE

Einschalten einer Zwangssteuerung

KI TEM KI TEM

K1 Temp K2 PERM

Wählen Sie mit den Tasten 1. das Untermenü „MANUELL“. Bestätigen Sie durch Drücken von 2. OK. Drücken Sie die Tastenkombination (siehe Kap.1-6) zur 3. Auswahl des Kanals (nur bei 2-Kanal-Modellen). Auf dem Display werden die Informationen über den » Kanal bzw. die Kanäle angezeigt (siehe obige Tabelle). Stellen Sie mit den Tasten 1. die Art der Zwangssteuerung ein.

1. Bestätigen Sie die Auswahl durch Drücken von OK.

Der Einstiegsbildschirm wird nun angezeigt.»

Auf dem Display wird die Art der Zwangssteuerung des » Kanals angezeigt.

Ausschalten einer Zwangssteuerung

1. Drücken Sie die Tastenkombination des auszuschaltenden Kanals (siehe Kap. 1-6) circa 2 Sekunden lang.

Für das Ausschalten brauchen Sie im Menü nur den „AUTO“-Modus auszuwählen (siehe Abschnitt „Einschalten einer Zwangssteuerung“).

3-8 Optionen

Ermöglicht die Einstellung verschiedener Parameter für die Schaltuhr.

Wählen Sie mit den Tasten A. "OPTIONEN". Bestätigen Sie durch Drücken von 2. OK. Es folgen die Untermenüs.»

3-8-1 Sprachen

Ermöglicht die Einstellung der gewünschten Anzeigesprache.

LANGUAGE ZEITEINST

Wählen Sie mit den Tasten A. das Untermenü „LANGUAGE“. Bestätigen Sie durch Drücken von 2. OK. Wählen Sie mit den Tasten B. die gewünschte Sprache. Bestätigen Sie durch Drücken von 4. OK.

ENGLISH DEUTSCH

3-8-2 Zeiteinstellung

Ermöglicht die Einstellung des Datums und der Uhrzeit für das Gerät.

i Nach einem Reset muss das Datum neu eingestellt werden.

LANGUAGE ZEITEINST

Wählen Sie1. mit den Tasten „ZEITEINST“. Bestätigen Sie durch Drücken von 2. OK. Stellen Sie mit den Tasten so jeweils JAHR, MONAT, TAG, ZEIT, MINUTEN ein.

i Durch einmaliges Drücken der Tasten wechseln Sie zwischen den Minutenfeldern. Um auf das Stundenfeld zu wechseln, halten Sie die Tasten etwas länger gedrückt. Bestätigen Sie durch Drücken von 4. OK. Die Zeiteinstellung wurde damit vorgenommen.» Nun folgt die Einstellung von „SOM / WIN“.»

Zeitumstellung zwischen Sommer-/Winterzeit

SON/WIN FESTE ZZ

Wählen Sie mit den Tasten ▲ die Art der Umstellung.

Bestätigen Sie durch Drücken von 2. OK.

Stellen Sie mit den Tasten 3. die Werte (siehe

Tabelle) ein.

Bestätigen Sie durch Drücken von 4. OK.

Mögliche Auswahl auf dem Display	Umstellung auf Sommerzeit	Umstellung auf Winterzeit
KEINE	Keine Keine
EUROPA	Letzter Sonntag im März Letzter	Sonntag im Oktober
USA	Zweiter Sonntag im März Erster	Sonntag im November
FREIE ZZ	Woche/Tag (Sonntag), frei programmierbar	Woche/Tag (Sonntag), frei programmierbar
FESTE ZZ	Festes, frei programmierbares Datum (z.B. 28.02)	Festes, frei programmierbares Datum (z.B. 29.10)

Time Zone GPS (nur bei GPS- und DCF77-Modellen)

Einstellung der Ortszeit durch Hinzufügen/Abziehen der Anzahl Stunden, die der koordinierten Weltzeit (UTC) (z.B. Deutschland, UTC + 1).

ZEITEIMST GPS

i Dies erfolgt nach der Einstellung von ZEITEINST (siehe Kap. 3-8-2).

Wählen Sie mit den Tasten ▲ „GPS“.

Bestätigen Sie durch Drücken von 2. OK.

Wählen Sie die Art der Umstellung (SOM / WIN; siehe 3.

obige Tabelle).

Stellen Sie mit den Tasten ▲▼ die Anzahl Stunden

entsprechend der T ZONE ein.

Bestätigen Sie durch Drücken von 5. OK.

Die Zeitumstellung wurde damit vorgenommen. »

Der Einstiegsbildschirm wird nun angezeigt.»

Time Zone DCF77 (nur bei GPS- und DCF77-Modellen)

Im Unterschied zum GPS überträgt der Empfänger die Uhrzeit je nach aktueller Sommer-/Winterzeit.

Es muss daher die korrekte Anzahl Stunden entsprechend der Position Frankfurt/Main eingestellt werden.

ZEITEIMST OCFFI

Wählen Sie mit den Tasten 1. „DCF77“.

Bestätigen Sie durch Drücken von 2. OK.

Stellen Sie die Zahl für T ZONE wie in den obigen 3.

Schritten 4 und 5 beschrieben ein.

3-8-3 Externer Eingang (Ext Input)

Ermöglicht es, manuelle Zwangssteuerungen des Typs ON und OFF fernbedient auszuführen (siehe Kap. 3); hierzu dienen entsprechende Tasten oder Schalter.

i Die Funktion steht für die SYNCHRO-Modelle nicht zur Verfügung (der Menüpunkt „EXT INPUT“ ist im Menü „OPTIONEN“ nicht verfügbar).

ZEITEINST EXT INPUT

Wählen Sie mit den Tasten das Untermenü „EXT INPUT“.

Bestätigen Sie durch Drücken von 2. OK.

Wählen Sie mit den Tasten A die Art der Umschaltung (siehe nachstehende Tabelle).

Bestätigen Sie durch Drücken von 4. OK.

i Wenn Sie die vorgenommenen Einstellungen ausschalten möchten, wiederholen Sie Schritt 1 und 2.

Bestätigen Sie die Auswahl „AUSSCHALT“ durch Drücken von OK.

Display-Auswahl	Kanal K1 oder K2 (2-Kanal-Modelle)	Symbol Funktion Externe		Steuerung
PERM ON	OFF	[GGDS]	Permanente Zwangssteuerung des Kanals auf ON oder OFF.
TEMP	-		Temporäre Zwangssteuerung des Kanals bis zur nachfolgen-den Umschaltung auf ein zuvor eingestelltes Programm.
TIMER ON	OFF		Zeitgesteuerte Zwangssteuerung eines Kanals (z.B. Steuerung der Treppenbeleuchtung).Die Zeit kann im Formathh:mm:ss eingestellt werden.

3-8-4 Wartung

Ermöglicht es, für jeden Kanal einen Zeitraum mit Betrieb auf ON einzustellen. Nach diesem Zeitraum weist die Schaltuhr wie folgt auf die notwendige Wartung hin: "K1 WART" oder "K2 WART"; diese Meldung und das aktuelle Datum werden abwechselnd angezeigt.

UARTUNG -K1 000400

Wählen Sie mit den Tasten 1. das Untermenü „WARTUNG“.

K1 blinkt.»

Wählen Sie mit den Tasten A. den gewünschten Kanal (bei 2-Kanal-Modellen).

Bestätigen Sie durch Drücken von 3. OK.

Stellen Sie mit den Tasten ▲ ▼ die Stundenzahl ein.

Bestätigen Sie durch Drücken von 5. OK.

i Wenn Sie die Werte ändern oder neu einstellen möchten, wiederholen Sie die Schritte 1 bis 5.

Annullieren des Wartungshinweises

Wenn Sie die auf dem Display angezeigte Meldung „WART“ löschen möchten, drücken Sie auf dem Einstiegsbildschirm 2 Sekunden lang OK.

3-8-5 Zähler

Ermöglicht die Stunden mit ON-Status der Kanäle.

UARTUNG ZREHLER

Wählen Sie mit den Tasten A. das Untermenü „ZAEHLER“.

Bestätigen Sie durch Drücken von 2. OK.

Wählen Sie mit den Tasten und den gewünschten Kanal. Auf dem Display werden die Betriebsstunden » angezeigt.

K1 000153

i Drücken Sie die Tasten▲+ ▼um die Betriebsstunden auf Null zu stellen.

3-8-6 Beleuchtung

Ermöglicht es, die Zeit für die Beleuchtung des Displays einzustellen.

ZREHLER BELEUCHT

Wählen Sie mit den Tasten 1. das Untermenü „BELEUCHT“.

Bestätigen Sie durch Drücken von 2. OK.

Wählen Sie mit den Tasten 3. eine der Optionen: BEL EIN, BEL AUS oder BEL 6SEK.

Bestätigen Sie durch Drücken von 4. OK.

BELEUCHT BEL EIN

3-8-7 Garantie

Ermöglicht es, die seit der Inbetriebnahme der Schaltuhr vergangene Zeit in Tagen anzuzeigen.

Wählen Sie mit den Tasten A. das Untermenü „GARANTIE“.

Bestätigen Sie durch Drücken von 2. OK.

Auf dem Display wird die Zeit angezeigt, wie oben » beschrieben ist.

GARANTIE TAG 0064

i Die Zählung kann nicht auf Null gestellt werden.

4 EMD (externes Speichermedium)

Beim EMD handelt es sich um eine externe Speicherkarte, auf der 64 Programme einschließlich der Ferien gespeichert werden können.

Das EMD-Speichermedium ist der Programmierschlüssel D KEY.

ENO REN RUSFUEH

Stecken Sie das Speichermedium ein.1.

Auf dem Display wird das Speicher-Menü angezeigt.» Wählen Sie mit den Tasten ▲ das gewünschte Untermenü aus (siehe Tabelle).

Bestätigen Sie die jeweilige Auswahl durch Drücken 3. von OK.

Untermenü Funktion Hinweise
RUSFUEH	Führt die Programme direkt vom EMD aus.	Die Programme werden nur vom EMD ausgeführt.
SPEIC > EMD	Speichert den gesamten Speicher der Schaltuhr auf dem EMD.	Überschreibt alle bereits auf dem EMD gespeicherten Programme.
LADEN < EMD	Kopiert den gesamten Inhalt vom EMD in den Speicher der Schaltuhr.	Überschreibt alle in der Schaltuhr gespeicherten Programme.
LESEN	Liest die Programme vom EMD ab.	Zeigt nur die auf dem EMD gespeicherten Programme an.
FERIE > EMD	Kopiert die Ferienprogramme von der Schaltuhr auf das EMD.	Überschreibt alle bereits auf dem EMD gespeicherten Ferienprogramme.
FERIE < EMD	Kopiert die Ferienprogramme vom EMD auf die Schaltuhr.	Überschreibt alle in der Schaltuhr gespeicherten Ferienprogramme.
LOESCHEN	Löscht die auf dem EMD gespeicherten Programme.	Löscht den gesamten EMD-Speicher definitiv.

ENO MEN ANNULLIER

1. Drücken Sie die Taste MENU, um das Menü zu schließen Bestätigen Sie die Auswahl „ANNULLIER“ durch Drücken 2. von OK.

Der EMD-Speicher wird aus der Schaltuhr ausge-» schlossen.

Der EMD-Speicher wird nicht mehr erkannt.» Nehmen Sie das EMD heraus.3.

Περιεχόμενα

1-4 Funktionsknappar 137

1-5 Knappkombinationer 137

1-6 Anslutningar 138

1-4 Funktionsknappar

1-2 Technische kenmerken 201

1-3 Display (Afb. 1) 202

1-2 Technische kenmerken
