D1 Plus 110 - Interruptor horario digital ABB - Manual de uso y guía de instrucciones gratis

Tipo de producto	Interruptor horario digital
Marca	ABB
Modelo	D1 Plus 110
Tensión de alimentación	110 V CA ± 10%
Frecuencia	50-60 Hz
Grado de protección	IP20
Tipo de salida	Relé de contacto libre de potencial; N.A. 16(10)A/250V~, N.C. 16(2)A/250V~
Número de salidas	1 (mono salida)
Programas memorizables	64
Programas especiales	Aleatorio, Cíclico, Vacaciones
Horario programable	Semanal / Anual
Entrada externa	Sí (forzado remoto)
Forzado manual	Sí (permanente o temporal)
Dispositivo de memoria externa (EMD)	Sí (llave D KEY)
Reserva de marcha (pila)	6 años (pila de litio)
Precisión	± 0,5 s/día a 25 °C
Temperatura de funcionamiento	-5 °C a +55 °C
Temperatura de almacenamiento	-10 °C a +65 °C
Sección de los cables en los bornes	1...6 mm²
Potencia máx. controlable (carga resistiva)	3000 W
Potencia máx. controlable (carga LED)	3000 W
Potencia máx. controlable (carga inductiva)	1100 W
Mantenimiento y limpieza	Limpiar con un paño seco; no usar disolventes
Seguridad	Instalación por personal cualificado; batería no extraíble; eliminación separada (RAEE)
Norma	EN60730-2-7 (LVD/EMC)

Preguntas frecuentes - D1 Plus 110 ABB

¿Cómo bloquear el teclado del interruptor horario D1 Plus 110?

Para bloquear el teclado, mantenga presionada la tecla OK durante 2 segundos desde la pantalla inicial. Aparece el símbolo de bloqueo. Para desbloquear, repita la misma operación.

¿Cómo programar un programa estándar ON/OFF?

Presione MENU, seleccione P ESTÁNDAR con ▲▼, valide con OK. Se muestra el número de programas libres. Mantenga presionado ♦, luego programe la salida, el día, la hora ON y OFF como se describe en el manual.

¿Qué hacer en caso de corte de energía?

El aparato conserva los programas en memoria gracias a una pila de litio (reserva hasta 6 años). Después del restablecimiento, la hora parpadea durante 2 minutos, luego la pantalla se apaga en espera. Presione cualquier tecla para reactivar la visualización.

¿Cómo forzar manualmente una salida?

Desde la pantalla inicial, presione las teclas asociadas (▼ mantenida para salida 2). Seleccione el modo TEMP ON/OFF (temporal) o PERM ON/OFF (permanente) con ▲▼, valide con OK. Para volver a AUTO, mantenga presionada la tecla correspondiente durante 2 segundos.

¿Cómo eliminar un programa rápidamente?

Desde el menú, seleccione el tipo de programa con ▲▼, luego mantenga presionadas las teclas ▲ y ▼ simultáneamente durante 2 segundos. La pantalla muestra 'ELIMINAR'. Valide con OK para borrar el programa.

¿Cómo ajustar la hora y la fecha?

Presione MENU, vaya a OPCIONES > AJUSTAR H. Programe el año, mes, día, hora y minutos con ▲▼, valide cada campo con OK. Luego, configure el cambio verano/invierno.

¿Qué significa el símbolo 'S1 MANT' en la pantalla?

El símbolo 'S1 MANT' indica que se requiere mantenimiento para la salida 1. Ha programado un contador de horas de funcionamiento. Para borrar el mensaje, mantenga presionado OK durante 2 segundos en la pantalla inicial.

¿Cómo usar la llave de programación D KEY?

Inserte la D KEY en la ranura EMD. La pantalla muestra el menú de gestión. Puede ejecutar, guardar, copiar o leer programas. Siga las instrucciones en pantalla.

¿Cuál es la potencia máxima que puede conmutar el aparato?

Para el modelo D1 Plus 110, la potencia máxima es de 3000 W para cargas resistivas y LED, 1100 W para cargas inductivas y 900 W (125 µF) para cargas con condensador.

¿Cómo configurar una entrada externa para forzar a distancia?

Vaya a MENU > OPCIONES > ENTRADA EXT. Seleccione el tipo de comando (PERM ON/OFF, TEMP o TIMER ON/OFF) y valide con OK. La distancia máxima del cable es de 100 m.

MANUAL DE USUARIO D1 Plus 110 ABB

6-1) D1 SYNCHRO 6-2) D2 SYNCHRO

BUS DCF77/GPS 1 3 5 7 L c1 2 4 6 8 N N L

BUS DCF77/GPS 1 3 5 7 L C1 G3 2 4 6 8 N N L

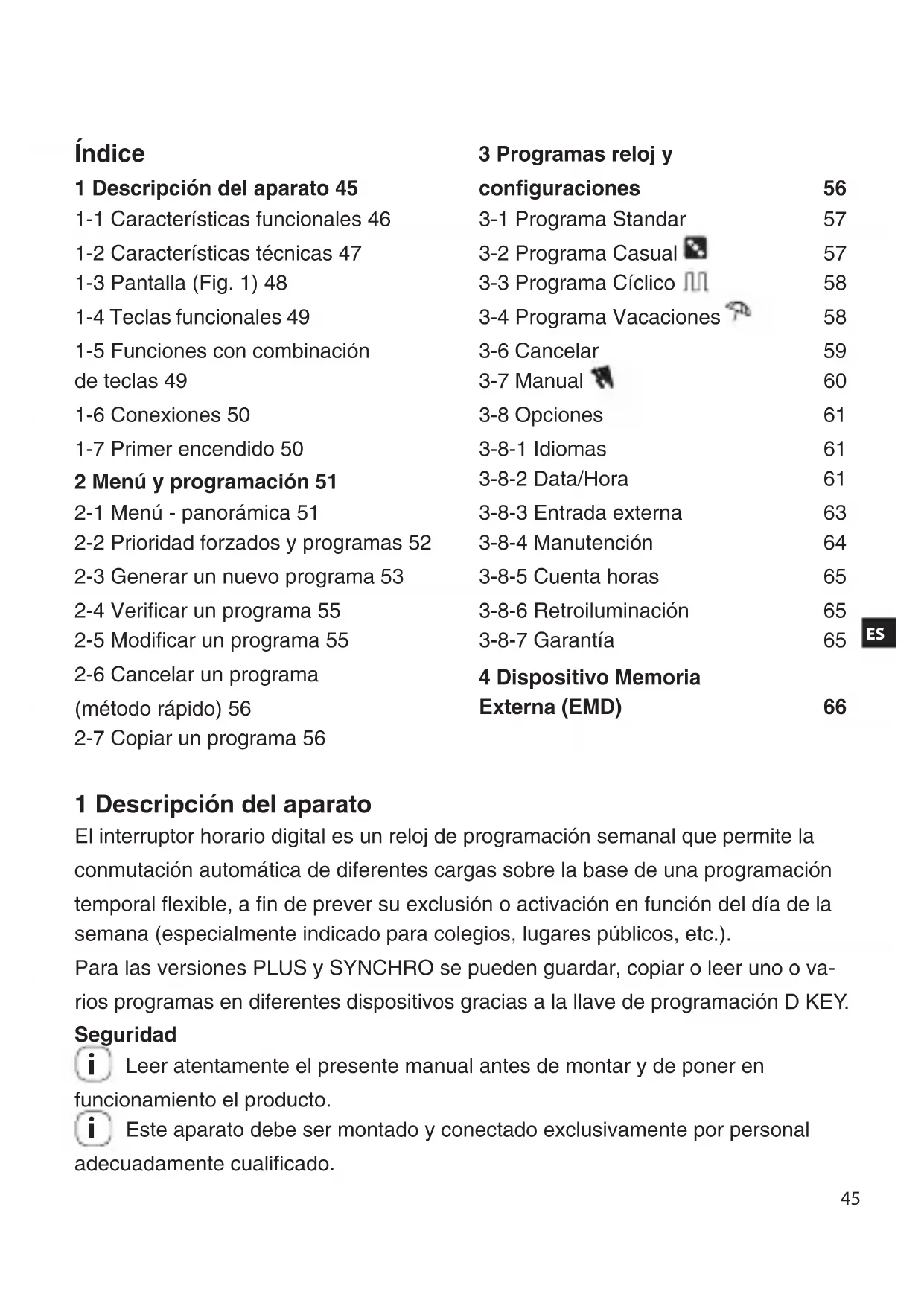

Contents

1 Descripción del aparato 45

1-1 Características funcionales 46
1-2 Características técnicas 47
1-3 Pantalla (Fig. 1) 48
1-4 Teclas funcionales 49
1-5 Funciones con combinación
de teclas 49
1-6 Conexiones 50
1-7 Primer encendido 50

2 Menú y programación 51

2-1 Menú - panorámica 51
2-2 Prioridad forzados y programas 52
2-3 Generar un nuevo programa 53
2-4 Verificar un programa 55
2-5 Modificar un programa 55
2-6 Cancelar un programa

(método rápido) 56

2-7 Copiar un programa 56

3 Programas reloj y

configuraciones 56

3-1 Programa Standar 57
3-2 Programa Casual 57
3-3 Programa Cíclico 58
3-4 Programa Vacaciones 58
3-6 Cancelar 59
3-7 Manual 60
3-8 Opciones 61
3-8-1 Idiomas 61
3-8-2 Data/Hora 61
3-8-3 Entrada externa 63
3-8-4 Manutención 64
3-8-5 Cuenta horas 65
3-8-6 Retroiluminación 65
3-8-7 Garantía 65

4 Dispositivo Memoria

Externa (EMD) 66

1 Descripción del aparato

El interruptor horario digital es un reloj de programación semanal que permite la conmutación automática de diferentes cargas sobre la base de una programación temporal flexible, a fin de prever su exclusión o activación en función del día de la semana (especialmente indicado para colegios, lugares públicos, etc.).

Para las versiones PLUS y SYNCHRO se pueden guardar, copiar o leer uno o varios programas en diferentes dispositivos gracias a la llave de programación D KEY.

Seguridad

i Leer atentamente el presente manual antes de montar y de poner en funcionamiento el producto.
Este aparato debe ser montado y conectado exclusivamente por personal adecuadamente cualificado.

El aparato contiene una batería, no desmontable, por lo que está sujeto a recogida diferenciada y no debe eliminarse como un residuo urbano para no dañar el medio ambiente. Con arreglo a la Directiva 2006/66 y a las leyes nacionales de

transposición para la eliminación del producto al final de su vida útil, el incumplimiento de la prescripción arriba citada está sancionado por la ley.

1-1 Características funcionales

Modelo (serie)	D1 D1	Plus	D1 Synchro	D2 D2	Plus	D2 Synchro
Canales (circuits) 1 2
Programas memorizables	64
Programas especiales (P Casual, P Cíclico, P Vacaciones)	√
Horario semanal/anual	√
Entrada externa	√	√		√	√
Forzado manual	√
Dispositivo Memoria Externa EMD		√	√		√	√
Receptor GPS o DCF77 (opcional)			√			√

1-2 Características técnicas

Tensión de alimentación 230 V c.a. +/- 10%110 V c.a. +/- 10% (D1 Plus 110)24 V c.a. / c.c. +/- 10% (D1 Plus 24)
Frecuencia 50-60 Hz
Grado de protección IP20
Tipo de salida Relé de contacto en intero	ambio librede potencial;contacto N.O. = 16(10)A / 250V~ (de corriente limitada con Resistencia para Zero Crossing de alto valor);contacto N.C. = 16(2)A / 250V~contactos N.O./N.C.= 16(2)A / 250V~(D1 Plus 24, D1 Plus 110)
Capacidad máxima AC N.O. 16(10)A / N	C. 16(2)AN.O./N.C. 16(2) (D1 Plus 24, D1 Plus 110)
Temperatura de funcionamiento de -5 °C	a +55 °C
Temperatura de almacenaje de -10 °C a	+65 °C
Absorción/Autoconsumo 6.5 VA monocanal	7.8 VA bicanal
Sección de los cables a los bornes 1...6 mm2
Normativa marca CE LVD/EMC EN60730-2-7
Idiomas disponibles en el aparato Italiano	Inglés, Alemán, Francés,Español, Sueco, Portugués, Holandés,Ruso, Polaco, Griego
Reserva de carga en caso de interrupción de corriente	6 años a partir del primer encendido,garantizada por pila al litio
Tensión impulsiva nominal 4kV
Precisión de funcionamiento + 0,5 seg./día a 25 °C

Potencia máxima gestionable
3000W 3000W 1100W			900W(125 μF)	7W - 23W (máx.23 lámp.)
Modelos D1 PLUS 24 - D1 PLUS 110
2300W 2300W 1000W			500W(70 μF)	7W - 23W (máx.18 lámp.)

1-3 Pantalla (Fig. 1)

C1/C2	Canal 1/Canal 2 OFF/ Canal desactivado
	Forzado manual del canal ON / Canal activo
	Programas casuales Programas cíclicos
	Icono Vacaciones Bloqueo teclado
	Indicación recepción señalGPS o DCF77
P88	N° de programa seleccionado P01-P64

i La barra rayada de la pantalla también muestra lo siguiente:

Estado de avance, ver Fig.2 (p.ej. cancelación, ver cap.3-6).

Visualización de las horas, ver Fig.3.

i La pantalla muestra de modo alternado (durante algunos segundos) la Data/Hora y los programas o forzados configurados.

1-4 Teclas funcionales

	Permite entrar en el menú principal (desde la pantalla de inicio). Permite salir de cualquier configuración.
	Permite recorrer hacia arriba una lista.Aumenta un valor numérico o cambia un parámetro.Si se mantiene presionado permite la visualización fija del estado del canal 1 hasta que se suelta la tecla (en funcionamiento normal).
	Permite recorrer hacia abajo una lista.Disminuye un valor numérico o cambia un parámetro.Si se mantiene presionado permite la visualización fija del estado del canal 2 (modelos bicanales) hasta que se suelta la tecla (en funcionamiento normal).
	Confirma la configuración propuesta.
	Realiza una restablecimiento (reset) del aparato (NOTA: Los programas y las configuraciones de entrada externa no se borran).

1-5 Funciones con combinación de teclas

Función Combinación de teclas
Bloquear / desbloquear teclas (→).	2 seg.
Forzado manual temporal canal 1 y 2(ver cap. 3-7).Alternando la presión se pasa de TEMPON a TEMP OFF.

Función Combinación de teclas
Forzado manual permanente canal 1 y 2 (ver cap. 3-7).Presionando durante 2 seg. se accede a PERM y alternando la presión se pasa de PERM ON a PERM OFF.
	2 seg.	2 seg.
Regresa al modo AUTO (si se hubiera activado un forzado manual cualquiera).
	2 seg.	2 seg.

Para realizar una de las funciones arriba describas hay que estar obligatoria- mente en la pantalla de inicio

ES

1-6 Conexiones

i Distancia máxima para entrada externa: 100 m.

Conexión de modelos monocalanes y bicanales

Ver esquema de Fig. 5-1 a Fig.5-3.

Conexión modelos Synchro

Modelos Synchro monocanales o bicanales con GPS o Antena DCF77.

Ver esquema de Fig. 6-1 a Fig.6-2.

1-7 Primer encendido

El aparato se entrega sin configurar.

1. Presionar RESET con un objeto acabado en punta para desbloquear el aparato (ver Fig.4).

Configurar los siguientes datos:2.

IDIOMAS (ver cap. 3-8-1).

DATA/HORA (Año, Mes, Día, Hora, Zona horario (ver cap. 3-8-2)).

En caso de interrupción de la energía eléctrica (como, por ejemplo, un corte de corriente), la Data/Hora no se borra y el interruptor digital efectúa lo siguiente:

desactiva la retroiluminación, si estuviera activa,

visualiza la fecha y la hora parpadeantes durante 2 minutos para luego pasar al modo stand-by (pantalla apagada), manteniendo en la memoria todos los datos programados hasta el restablecimiento de la tensión de red, o hasta que se presione una tecla durante 1 seg. que reanuda el conteo para el modo stand-by.

2 Menú y programación

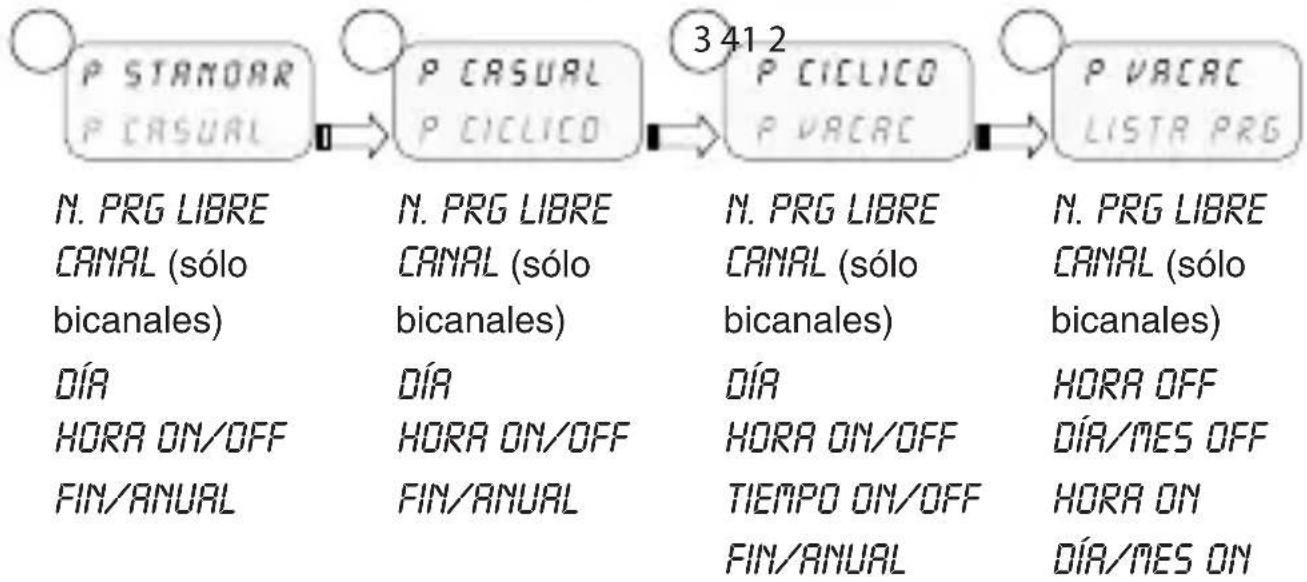

2-1 Menú - panorámica

Los menús de 1 a 8 están en la secuencia presente en el aparato.


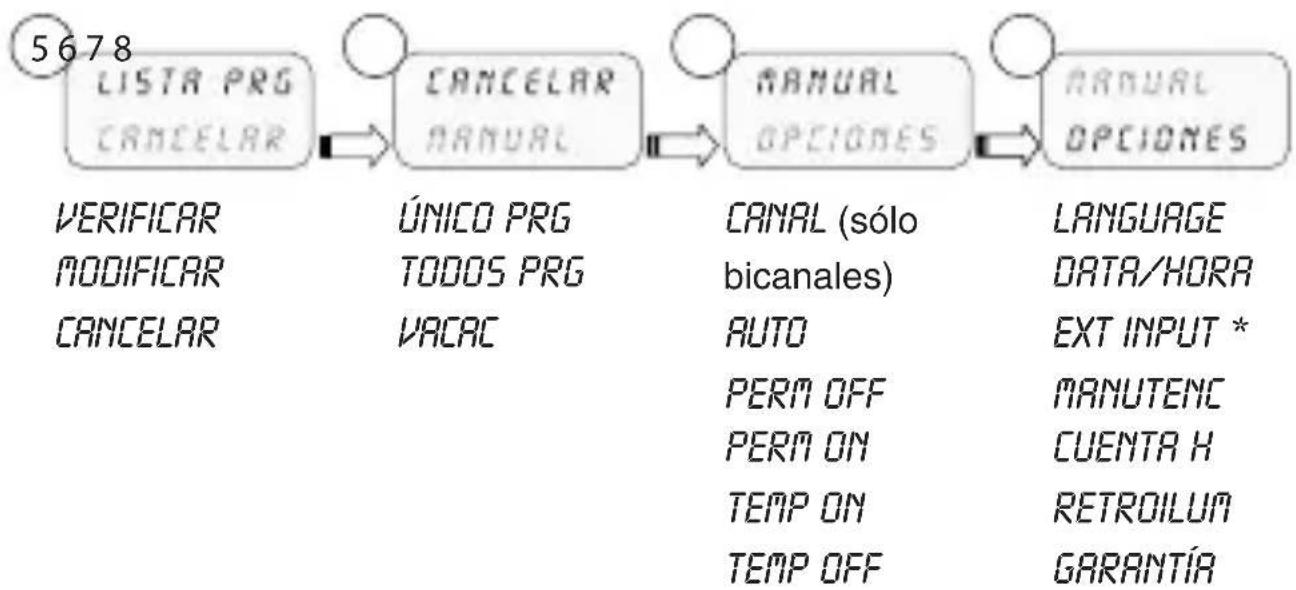


    A -->|5678| E["VERIFICAR\nMODIFICAR\nCANCELAR"]
    B -->|ÚNICO PRG\nTODOS PRG\nVACAC| F["CANAL (sólo bicanales)\nAUTO\nPERM OFF\nPERM ON\nTEMP ON\nTEMP OFF"]
    C -->|LANGUAGE\nDATA/HORA\nEXT INPUT *\nMANUTENC\nCUENTA H\nRETROILUM\nGARANTÍA| G

* Excepto los modelos Synchro.

Presionar la tecla 1. MENU.

Aparece el primer menú seleccionable (P Standar)»

Recorrer los distintos menús con las teclas 2.

Confirmar el menú deseado con 3. OK.

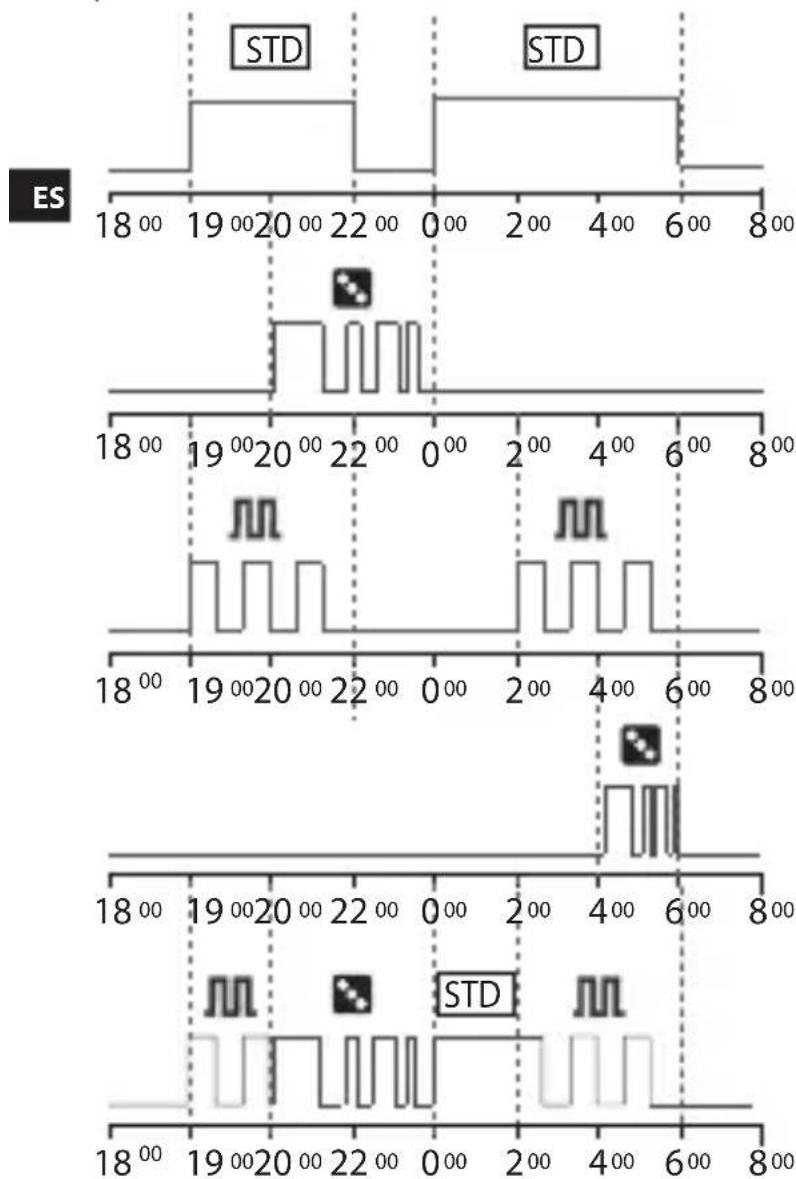

2-2 Prioridad forzados y programas

i Cada tipo de programa tiene asignada una prioridad, como se indica al lado.
i Cuando se programan diferentes tipos de programas para el mismo periodo de tiempo deben tenerse en cuenta las prioridades.

Máxima prioridad

Forzado manual

Entrada externa

Memoria Externa (EMD)

Programa vacaciones

Programa Cíclico/Casual

Programa standar

P01: Programa Standar

ON 19:00 - OFF 22:00

P02: Programa Standar

ON 00:00 - OFF 06:00

P03: Programa Casual

ON 20:00 - OFF 00:00

P04: Programa Cíclico

ON 19:00 - OFF 22:00

P05: Programa Cíclico

ON 02:00 - OFF 06:00

P06: Programa Casual

ON 04:00 - OFF 06:00

Comportamiento de la carga de salida con los programas de P01 a P06, en función de las prioridades.

2-3 Generar un nuevo programa

i Procedimiento válido para todos los tipos de programas. Otras configuraciones se describen en cada programa.

Seleccionar el tipo de programa (por ejemplo con P Standar):

Presionar la tecla 1. MENU.

Seleccionar el tipo de programa con las teclas 2.

Confirmar la selección con 3. OK.

Aparece el número de programas libres durante » 3 seg.

Aparece el primer programa en memoria.»

LIBRES 61

Presionar durante 2 seg. la tecla 4...

La pantalla muestra el primer programa vacío.»

Confirmar con 5. OK.

El número del programa está seleccionado.»

Ahora debe configurarse el canal.»

P STAMOR VACIO P02

Seleccionar el canal (sólo modelos bi-canal)

C1 C2 P STANOR CRAMAL P02

1. Configurar el canal (bicanales) con las teclas ▲▼.

» C1/C2 o ambos parpadean.

Confirmar con 2. OK.

» El canal está configurado.

» Ahora debe configurarse el día.

Configurar el día

Seleccionar el día o el grupo de días en el que el programa debe ejecutarse.

P STANDOAR DIA PO2

Configurar el día o el grupo de días con las teclas 1.

La flecha parpadeante indica el día o grupo de » días seleccionado.

Confirmar con 2. OK.

Ahora debe programarse la HORA/ON.»

Configurar HORA/ON

PROGRAM ON 0:00 PO2

Configurar el horario de inicio del programa con las 1.

teclas ▲▼ en el formato hh/mm.

i Una breve presión de las teclas modifica el campo minutos. Una presión prolongada modifica el campo horas.

PROGRAMA ON 1:00:00 P02

Confirmar con 2. OK.

Aparece el campo de los segundos.»

Configurar los segundos con las teclas 3.

Confirmar con 4. OK.

El horario inicio programa ya está configurado»

Ahora se describe la configuración de HORA/OFF.»

Configurar HORA/OFF

ON 1:00:00 OFF 8:00:00 P02

Configurar el horario de fin programa con las teclas 1.

i Repetir las operaciones descritas para HORA/ON.

Confirmar con 2. OK.

El horario de fin programa ya está configurado.»

Confirmar el fin programa con 3. OK.

FIM PRG ANUAL PO2

Configurar PERIODO ANUAL

Permite configurar un periodo definido, en el cual el programa configurado con anterioridad debe ser ejecutado.

El periodo definido en el programa anual se repite cíclicamente cada año.

FIN PRG ANUAL PO2

Configurar el inicio y fin periodo en el formato 1. dd/mm/-- con las teclas ▲▼.

Confirmar cada campo con 2. OK.

El periodo anual ya está configurado.»

10/01/-- 15/02/-- P02

1. Presionar la tecla MENU para salir de la programación.

2-4 Verificar un programa

Se accede a los menús de los programas deseados (P standar, P cíclico...) con la tecla MENU.

Seleccionar en el menú el tipo de programa (p.ej. 1. P Casual) con las teclas ▲▼.

Confirmar con 2. OK.

Se visualizan los programas del mismo presentes » en la memoria.

Seleccionar el programa que se ha de verificar con 3. las teclas ▲▼.

La pantalla muestra cíclicamente las configu-» raciones.

C1 ON 8:00 OFF 12:00 P02

2-5 Modificar un programa

1. Confirmar el programa que se ha de modificar con OK.
2. Configurar los nuevos valores como se describe en el cap. 2-3.

2-6 Cancelar un programa (método rápido)

P CASUAL P CICILICO

Seleccionar en el menú el tipo de programa que se 1.

quiere cancelar con las teclas ▲▼.

Por ejemplo: P casual»

Presionar a la vez las teclas ▲▼ durante 2 seg.

La pantalla muestra "CANCELAR".»

Confirmar con 3. OK.

La pantalla muestra "VACÍO".»

El programa está cancelado.»

C1 CANCELAR P02

C1 P CASUAL VACIO P02

2-7 Copiar un programa

C1 ON 8:00 OFF 12:00 P02

Seleccionar en el menú el tipo de programa que se 1.

quiere copiar (p.ej. P Casual) con las teclas ▲▼.

El número de programa parpadea.»

1. Presionar durante unos 3 seg. la tecla OK.

El programa se copia en la primera posición libre » de la memoria.

Se visualiza el primer dato modificable (canal) » parpadeante.

Modificar datos como se describe en el cap. 2-3.3.

C1 ON 8:00 OFF 12:00 P03

¡No pueden coexistir 2 programas con los mismos datos!

3 Programas reloj y configuraciones

1. Presionar la tecla MENU para acceder a los menús disponibles.

Recorrer los menús con las teclas ▲▼ y confirmar con OK.

3-1 Programa Standar

Permite configurar un periodo definido de un ciclo ON y OFF.

i Para la programación ver el cap. 2-3.

Ejemplo de configuración de la imagen:

Permite activar y desactivar uno o más canales de modo casual dentro de un periodo establecido.

P CASUAL P CICILICO

i Para la programación ver el cap. 2-3.

Ejemplo de configuración de la imagen:

Permite ejecutar una serie de impulsos dentro de un periodo definido.

El tiempo ON y el tiempo OFF pueden variar de 1 seg. a 23:59:59 horas

C1 TIEMPO ON 0:10:00 m P01

Para la programación ver el cap. 2-3.

Además, configurar la hora de1. TIEMPO ON y TIEMP OFF con las teclas ▲▼.

C1 TIEMP OFF 0.15:00 m P01

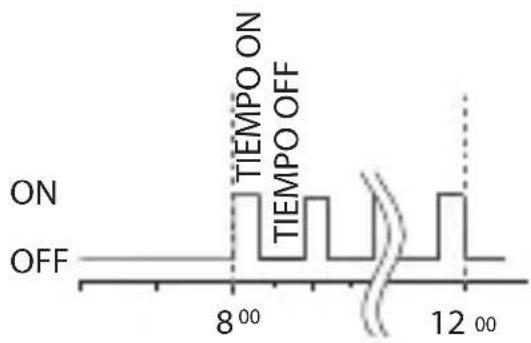

Ejemplo de configuración:

Programa Cíclico ON hora 8:00, OFF hora 12:00.

Temporización TIEMPO ON 10 min y TIEMP OFF 15 min.

3-4 Programa Vacaciones

Permite configurar un periodo de suspensión de los programas, por ejemplo por cierre por vacaciones.

C1 OFF 02:00 20/02/-- P06

Seleccionar el P Vacac como se describe en el 1. cap. 2-3.

Configurar la hora de inicio de la suspensión (OFF) 2. con las teclas ▲▼.

Confirmar con 3. OK.

Configurar la fecha de inicio de la suspensión con las 4. teclas ▲▼ en formato dd/mm/--.

Configurar la hora y la fecha de fin de la suspensión 5. (ON) como se describe en los precedentes puntos de 2 a 4.

[1] ON 06:00 15/04/-- P06

3-5 Lista PRG

Este menú permite visualizar, modificar o cancelar cualquier programa presente en la memoria.

P VACAC LISTA PRG

LIBRES 61

C1 ON 8:00 OFF 12:00 P02

Recorrer hasta "LISTA PRG" con las teclas

Confirmar con 2. OK.

Aparece el número de programas libres.»

Se visualiza el primer programa presente en la » memoria.

Seleccionar el programa deseado con las teclas 3.

Para saber cómo verificar, modificar o cancelas los datos, ver del cap. 2-2 al cap. 2-4.

3-6 Cancelar

Este menú permite diferentes tipos de cancelación.

LISTA PRG CANCELAR

Recorrer hasta 1. Cancelar con las teclas.

Confirmar con 2. OK.

Se accede al topo de cancelación en el submenú » (ver la siguiente tabla).

Seleccionar el tipo de cancelación con las teclas »

Confirmar una cancelación con 3. OK.

i Con la tecla MENU se anula la cancelación.

Submenú	Función
ÚNICO PRG	Cancela los programas únicos seleccionados
TODOS PRG	Cancela todos los programas¡Todos los programas presentes en la memoria se cancelarán!
P VACAC	Cancela todos los programas vacaciones

3-7 Manual

Permite forzar manualmente el estado de las salidas, independientemente del programa activo. Posibles configuraciones:

Modoforzado	Símbolopantalla	Canal-Condición	Función forzado
AUTO C1		C2	Ningún forzado en el canal, gestión desde el programa.
PERM		C1 OnC2 On	Canal permanente activado.
PERM		C1 OFFC2 OFF	Canal permanente desactivado.
TEMP		C1 OnC2 On	Canal activado hasta una próxima intervención programa.
TEMP		C1 OFFC2 OFF	Canal desactivado hasta una próxima intervención programa.

Activar un forzado

C10n C1 TEMP

C10n C20FF C1 TERRP C2 PERM

Seleccionar el submenú "MANUAL" con las teclas 1.

Confirmar con 2. OK.

Presionar la combinación de teclas (ver cap.1-6) para 3. seleccionar el canal (sólo modelos bicanales).

La pantalla muestra informaciones sobre el canal » o canales (ver tabla anterior).

Configurar el tipo de forzado con las teclas A. V.

Confirmar la selección con 5. OK.

Se regresa a la pantalla principal.»

La pantalla muestra el tipo de forzado en el canal.»

Desactivar un forzado

Presionar la combinación de teclas del canal a desactivar (ver cap.1-6) durante 1. unos 2 seg.

Para desactivar a través del menú es suficiente seleccionar el modo “AUTO” (ver párrafo “Activar un forzado”).

3-8 Opciones

Permite configurar diferentes parámetros del reloj.

MANUAL OPCIONES

Seleccionar con las teclas A OPCIONES".

Confirmar con 2. OK.

Seguidamente se describen los submenús.»

3-8-1 Idiomas

Permite configurar el idioma deseado para el interfaz.

LANGUAGE DATA/HORN

Seleccionar el submenú "LANGUAGE" con las 1. teclas ▲▼.

Confirmar con 2. OK.

Seleccionar el idioma deseado con las teclas 3. ▼. Confirmar con 4. OK.

FRANCIS ESPAROL

3-8-2 Data/Hora

Permite configurar la fecha y la hora del aparato.

i Si se efectúa un reset hay que volver a programar la fecha.

LANGUAGE DATA/HORA

Seleccionar "DATA/HORA"1. con las teclas

Confirmar con 2. OK.

Configurar el AÑO, MES, DÍA, HORA, MINUTOS 3.

respectivamente con las teclas ▲▼.

i Una breve presión de las teclas modifica el campo minutos. Una presión prolongada modifica el campo horas.

Confirmar con 4. OK.

La fecha y la hora ya están programadas.» Seguidamente se describe la configuración » "CAMBIO H".

Cambio hora solar/legal

CARBIO H F1J8

Seleccionar el tipo de conmutación con las teclas 1.

Confirmar con 2. OK.

Configurar los valores (ver tabla) con las teclas ▲▼.

Confirmar con 4. OK.

Posibles selecciones en la pantalla	Conmutación estival (hora legal)	Conmutación invernal (hora solar)
NINGUNO	Ninguna Ninguna
EUROPA	Último domingo del mes de marzo	Último domingo del mes de octubre
USA	Segundo domingo del mes de marzo	Primer domingo del mes de noviembre
LIBRE	Semana/día (dom.) libre-mente programados	Semana/día (dom.) libre-mente programados
FIJA	Fecha fija libremente programada (p. ej. 28/02)	Fecha fija libremente programada (p. ej. 29/10)

Time Zone GPS (sólo modelos GPS y DCF77)

Configuración de la hora local sumando/restando el número de horas respecto a la hora universal denominado T ZONE (p.ej. Italia, T ZONE +1).

DATA/HORA GPS

i Después de configurar la DATA/HORA (ver cap.3-8-2).

Seleccionar "GPS" con las teclas A.V.

Confirmar con 2. OK.

Seleccionar el tipo de Cambio H (ver tabla anterior).3.

Configurar el número de horas de T ZONE con las 4. teclas ▲▼.

Confirmar con 5. OK.

El cambio de hora ya está configurado. »

Se regresa a la pantalla principal.»

Time Zone DCF77 (sólo modelos GPS y DCF77)

A diferencia del GPS, el receptor transmite la hora con la corrección legal/solar. Se deberá configurar el número de horas correcto respecto a la posición de Fráncfort.

Seleccionar "DCF77" con las teclas AY

Confirmar con 2. OK.

Configurar el número T ZONE como se describe en 3. las operaciones anteriores, del punto 4 al 5.

3-8-3 Entrada externa

Permite efectuar funciones de forzados manuales de ON y OFF desde una posición remota, (ver cap. 3), mediante pulsadores o interruptores.

i Función no disponible para los modelos SYNCHRO (la voz "EXT INPUT" no está disponible en el menú "OPCIONES").

DATA/HORA EXT INPUT

Seleccionar el submenú "EXT INPUT" con las 1. teclas ▲▼.

Confirmar con 2. OK.

Seleccionar el tipo de conmutación (ver la siguiente 3. tabla) con las teclas ▲▼.

Confirmar con 4. OK.

Para desactivar la configuración efectuada, repetir las operaciones del punto 1 al 2.

Confirmar la selección "DESACTIVA" con OK.

Selección pantalla	Canal C1 o C2 (bicanal)	Símbolo	Función Mando	externo
PERM ON	OFF		Forzado permanente del canal en ON u OFF.
TEMP	-		Forzado temporal del canal hasta la siguiente conmutación de un programa anteriormente configurado.	[WASZ]

Selección pantalla	Canal C1 o C2 (bicanal)	Símbolo Función Mando	externo
TIMER ON	OFF		Forzado temporizado de un canal (p.ej. control luz escaleras).Tiempo configurable en formato hh:mm:ss.

3-8-4 Manutención

Permite configurar para cada canal un periodo de funcionamiento en ON. Transcurrido dicho periodo, el reloj indica que es necesario intervenir con el mensaje "C1 MANUT" o "C2 MANUT", alternándose con la fecha actual.

MAMUTENC C1 000400

Seleccionar el submenú "MANUTENC" con las 1. teclas ▲▼.

C1 parpadea.»

Seleccionar el canal con las teclas ▲▼ (mod. bicanales).

Confirmar con 3. OK.

Configurar el número de horas con las teclas AV. Confirmar con 5. OK.

Para modificar o reconfigurar los valores, seguir las instrucciones del punto 1 al 5.

Anular el aviso de manutención

i Una presión de la tecla OK durante 2 seg., desde la pantalla principal, elimina el mensaje “MANUT” de la pantalla.

3-8-5 Cuenta horas

Permite visualizar las horas en estado ON de los canales.

Seleccionar el submenú "CUENTA H" con las teclas 1.

Confirmar con 2. OK.

Seleccionar el canal con las teclas 3.

C1 000153

La pantalla muestra las horas de funcionamiento.» i Presionar las teclas ▲+ ▼para poner a cero.

3-8-6 Retroiluminación

Permite configurar el tiempo de retroiluminación de la pantalla.

CUENTA H RETROILUM

Seleccionar el submenú "RETROILUM" con las 1.

teclas ▲▼.

Confirmar con 2. OK.

Seleccionar con las teclas ▲▼ entre: FIJO ON, FIJO OFF o TEMP 6SEG.

Confirmar con 4. OK.

RETROILUM FIJO ON

3-8-7 Garantía

Permite visualizar en días el tiempo transcurrido desde la puesta en funcionamiento del reloj.

RETROILUM GARANTIA

Seleccionar el submenú "GARANTIA" con las 1.

teclas ▲▼.

Confirmar con 2. OK.

La pantalla muestra el tiempo, como se describe » arriba.

GARRANTIA DIR 0064

i Este conteo no se puede poner a cero.

4 Dispositivo Memoria Externa (EMD)

El dispositivo EMD es una tarjeta de memoria externa que puede gestionar 64 programas incluidas las vacaciones.

La memoria EMD es la llave de programación D KEY.

ENO MEN EJECUTAR

Insertar la memoria EMD.1.

La pantalla muestra el menú de gestión memoria.» Seleccionar el submenú deseado (ver tabla) con las 2. teclas ▲▼.

Confirmar cada selección con 3. OK.

Submenú Función Notas
EJECUTAR	Ejecuta programas directamente desde EMD	Los programas sólo se ejecutan desde EMD
SALVA > EMD	Guarda toda la memoria reloj en EMD	Reemplaza todos los programas ya presentes en EMD
COPIA < EMD	Copia todo el contenido de EMD en la memoria reloj	Reemplaza todos los programas presentes en el reloj
LEER	Lee los programas desde EMD	Visualiza sólo los programas presentes en EMD
VACAC > EMD	Copia los programas Vacaciones del reloj al EMD	Reemplaza todos los programas Vacaciones presentes en EMD
VACAC < EMD	Copia los programas Vacaciones del EMD al reloj	Reemplaza todos los programas Vacaciones presentes en el reloj
CANCELAR	Cancela los programas presentes en el EMD	Cancela definitivamente toda la memoria EMD

ENO MEN ANULAR

1. Presionar la tecla MENU para salir. Confirmar la selección "ANULAR" con 2. OK. La memoria EMD queda excluida del reloj.» » La memoria EMD no es reconocida.

2. Retirar el EMD.

Sommaire

1-1 Características de funcionamento

1-2 Características técnicas

desactiva o/os relés;

Durante 3 seg., aparece o número de programas » livres

O número do programa está seleccionado.»

Seleccionar o canal (só nos modelos bicanal)

C1 C2 P STAMOR CAMAL P02

1. Definir o canal (bicanal), utilizando as teclas ▲▼.

Seleccionar o P Férias como descrito no cap. 2-3.1.

Aparece o número de programas livres.»

Seleccionar o tipo de Acerto H (ver quadro anterior).3.

Definir o número T ZONE como descrito nas opera-3.
